Lüfter verliert Kompletten Luftstrom durch Lüftergitter.

[Dark_angel]

In wie weit hängt die Lüfterbeschaffenheit vom dem Luftstrom mit einem Lüftergitter bzw. Staubfilter ab?

Es gibt ja überall verschiedene Test Ergebnisse und angaben über Lüfter bzw. seinen Luftstrom aber gibt es irgendwelche Erkenntnisse in wie weit ein Lüfter durch ein Lüftergitter seinen Luftstrom verliert?

Ich wollte heute eigentlich alle Lüfter von meinem Gehäuse austauschen, angefangen hatte ich mit dem Seitenteil als ich den Lüfter zusammen mit dem Lüftergitter verbaut hatte, staunte ich nicht schlecht, egal welche Drehzahl ich eingestellt habe, es kam kein Luftstrom, hatte erst gedacht ich hätte ihn falschrum eingebaut, beim näheren betrachten ist mir aufgefallen das der Luftstrom an den Seiten weg ging und nicht ein hauch vom Luftstrom kam vorne an, bei dem alten Next Lüfter verstreicht die Luft nicht an den Seiten.

Hängt das von der Beschaffenheit der Lüfter Krümmung ab?



[Kiy]

Bei dieser feinen lochung ist es klar, dass da keine Luft mehr durch geht

Der Hauptgrund zuversuchen keine Lüftergitter zuverwenden wäre für mich allerdings, dass das Gitter deutlich mehr verwirbelungen ezeugt und den Lüfter deutlich lauter werden lässt.



[Dark_angel]

Das merkwürdige ist doch, das ein Lüfter X mit 900rpm keinen Luftstrom erzeugt und der Lüfter Y mit 900rpm einen fast normalen Luftstrom erzeugt, wobei der Lüfter X eigentlich hochwertiger ist.



[Kiy]

Wenn die Lüfter verschieden Luftdurchsätze haben, kann das schon ein Unterschied ausmachen?!



[Dark_angel]

Der Lüfter der keinen Luftstrom erzeugt, hat einen viel höheren Durchsatz, wie ich ja oben schon geschrieben habe, bläst er die Luft seitlich vorbei, daran kann es nicht liegen, ich tippe mal auf die Unterschiedlich gestalteten Lüfter blätter und auf die Anzahl der Lüfter blätter.



[KeinNameFrei]

Die Formgebung der Lüfterblätter kann durchaus Einfluss darauf haben, wie viel statischen Druck ein Lüfter aufbaut - sprich, wie gut er Luft durch enge Gitter und/oder Lamellen pressen kann. Man denke da nur an die Gentle Typhoon Serie, zum Beispiel.

Was mich allerdings wundert, ist, dass die Luft an der Seite rauskommen soll. Das liegt dann doch weniger an den Lüfterblättern und mehr am Rahmen.



[Dark_angel]

Na ja sie kommt ja nicht direkt an den Seiten raus, sondern der Luftstrom bläst nicht nach vorne sondern seitlich in alle Richtungen, als würde man was vor den Lüfter halten.



[Elohimovitch]

es kommt hier nicht nur auf den Durchsatz sondern auch auf den statischen druck an, die ein lüfter erzeugt um möglichst viel Luft durch kleine Öffnungen pressen zu können...



[KeinNameFrei]

Na ja sie kommt ja nicht direkt an den Seiten raus, sondern der Luftstrom bläst nicht nach vorne sondern seitlich in alle Richtungen, als würde man was vor den Lüfter halten.

Das geht aber nur, wenn der Lüfterrahmen nicht bündig mit dem Gitter abschließt! Wahrscheinlich tut er das bei dem einen Lüfter, aber nicht bei dem anderen.



[Dark_angel]

@Elohimovitch
Da kannst du recht haben, es wird aber nie der statische druck angegeben, wobei ich finde das es sehr wichtig ist, was nützt mir ein Lüfter mit 200 m³/h der dann bei einem Staubfilter oder Lüftergitter versagt.

@KeinNameFrei

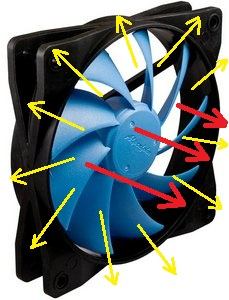

Es waren gleiche Bedingungen, das Gitter (wie oben abgebildet) muss ja mit dem Lüfter abschließen, der Luftstrom bläst ja auch nicht ab Gitter vorbei, habe mal auf die schnelle ein Bildchen gezaubert.



[Kazuya]

Ist das der Lüfter wo du das Prob hast?
Die EKL Wingbosst (habe selbst 3) gehen auf allen Lukü´s gut ab, leider Versagen sie bei HIGH RPM auf der 920, da drücken sie an den seiten Raus (wie du es in dem bild gezeichent hast) in Push Config. Die Vördern wahnsinnig viel, aber sobald druck aufgebaut werden muss leider nicht mehr..

greetz



[Dark_angel]

Unter anderen der Wing boost / cooler master excalibur und Scythe Slip Stream, sobald nur etwas in die nähe kommt und sie nicht mehr richtig die Luft ansaugen können, versagen sie.



[Kazuya]

Also hast du den den filter an der einsaug sedite montiert?



[Dark_angel]

Ja die Staubfilter und Lüftergitter sitzen ja bei den allermeisten Gehäuse so, das der Lüfter die Luft durch das Lüftergitter oder Staubfilter saugen muss, zumindest wenn man Luft ins Gehäuse bekommen möchte.



[Kazuya]

Dann sollten die eigentlich normal anziehen, auser das es halt wesenltich lauter wird durch die Verwirbelung.

Ich hab das Problem halt nur wenn sie die lüft drücken müssen.

greetz



[Dark_angel]

Nein machen sie aber nicht, kommt genau das Problem was ich die ganze zeit schildere und dementsprechend bläst die Luft, wie auf dem Bild abgebildet.
