Da ich mich hier im Forum viel für mein aktuelles Projekt informiert hab, dachte ich ich lass auch die Community nun an meinem Ergebnis teilhaben. (Sollte der Thread nicht hier her passen bitte passend verschieben, danke ;-))
1) Anforderungen & Motivation
Auch wenn ich mich schon lange nicht mehr mit Computer Basteln und Hardware beschäftigt hatte, war es mal wieder an der Zeit für eine neue Kiste, da Intel gerade neue Prozessoren rausgeschossen hat, dachte ich mal jetzt oder nie. Die Zeit der Big-Tower ist ohnehin schon lange vorbei, und da erst die neue Home-Office Einrichtung gekommen ist war mir klar, der PC muss klein und leise sein und kommt auf den Tisch.
Die Anforderungen zusammengefasst:
2) Einkaufsliste
Nach etwas Recherche stand dann folgende Hardware-Liste fest (auf die einzelnen Komponenten gehe ich später noch näher ein)
(Bin aus Österreich, daher enthalten die Preise unsere 20% Mwst. in DE wirds wahrscheinlich um ein paar Euronen günstiger sein)
Macht € 896,94 ohne SSD und RAM. Nicht ganz billig aber ich finds für das gebotene mehr als OK
3) Zusammenbau und Komponenten im Detail
(Ich hab nicht allzuviele Fotos gemacht, auch sind sie allesamt nicht perfekt da einfach nur mitn Handy geschossen, aber ich denk es reicht ;-))
Die Basis: über das Gehäuse brauch ich glaub ich nicht groß zu Berichten,da findet man hier im Forum genug. Die Lite-Version mit USB3.0 fand ich passend, da mich das bisher mitgelieferte Netzteil störte und USB3.0 mittlerweile ja Standard ist. Der Originale Lüfter im Gehäuse ist zwar auch nicht laut, aber es geht besser, daher prompt einen der Enermax T.B. Silence eingebaut. Diese Lüfter haben für mich das optimale Verhältnis aus maximaler Luftfördermenge und minimaler Lautstärke.
Das Mainboard find ich total Klasse: hat alles was das Herz begehrt (ac-WLAN, Bluetooth, Sata 6G PCIE 3.0, und 3 PWM Anschlüsse!. Letzteres kommt mir sehr zu gute, da noch ein Lüfter folgen sollte, dazu aber später mehr ;-)
Der Prozessor hat deswegen das "S" bekommen, da die Single-Core Taktfrequenz allemal ausreicht und er im Multi-Core Segment dem großen Bruder kaum nachsteht (ich will keine Benchmarks gewinnen, sondern schreiben, surfen, photo-shoppen und spielen ;-). Außerdem wäre ist der SilverStone Kühler für die 65 Watt TDP des Prozessors sogar im Passiv-Modus spezifiziert.
RAM: wie oben schon erwähnt aus dem Altbestand. wichtig hier ist RAM ohne unnötigen Ballast (=Kühlaufbauten etc.) zu nehmen, wenn nicht sogar low-profile.
Der Zwischenstand:
Da mir bei der Komponentendichte (und bei den 36°C die wir hier im Sommer im Dachgeschoß haben) der Passiv-Betrieb des CPU-Kühlers zu riskant erschien, hab ich noch einen Enermax drunter gepackt (man sollte vorher noch die Kabel vom Netzteil anschließen, sonst wirds leicht frickelig ;-) das ist nur einer der Gründe weshalb ich ein vollmodulares NT wollte!).
Einmal ohne Lüfter, einmal mit Lüfter und NT-Kabel angesteckt:
Als nächstes die Laufwerke:
Die SSD hatte ich schon, aber wenn neu dann verbau ich aktuell nur mehr Samsung 840 Pro. Als optisches LW schien mir ein Blu-Ray Brenner passend. Den Samsung nahm ich weil er lagernd war
SATA-Kabel angesteckt und rein damit - es wird schon enger
Dann natürlich DAS Objekt der Begierde, danke ASUS für diese Prachtstück an Grafikkarte. Für genaue Details empfehle ich ein paar Tech-Reviews zu lesen. Das extrem kurze Design, die optimale position der Stromanschlüsse und der optimierte Luftfluss haben diese kleine Grafikmonster praktisch ohne Konkurrenz dastehen lassen Auch wenns etwas frickelig ist mit den Kabeln oben, so passen diese exakt durch die Öffnungen im Laufwerkskäfig! Wie dafür gemacht ;-)
Zum Schluss noch das Netzteil: wie schon mehrfach erwähnt hat sich die vollmodularität mehr als bezahlt gemacht. man hat viel mehr Freiheiten beim Kabel verlegen und kann den unnötigen Strang mit den alten 4-Poligen Steckern einfach weglassen.
Nachdem ich vorgestern das ganze gebastelt hatte, hab ich heute noch einen Feinschliff machen müssen: der originale Lüfter im Netzteil war mir einfach zu laut. Daher hab ich mich auf die Suche nach einem passenden Ersatz begeben. Nur einen Lüfter in 80x80x15 zu finden, der auch noch leise ist und vlt. dann auch noch irgendwo Lagernd in der Umgebung... eine Herausforderung. 100%ig glücklich war ich zwar nicht mit dem Fund, wie sich aber herausgestellt hat, ist der Lüfter doch besser als gedacht:
Links im Bild der Original Lüfter, den neuen hab ich eingebaut und das Kabel einfach spartanisch rausgeführt. Ich hab mich außerdem für einen Einbau mit mit Lüfter nach unten entschieden, da der neue Lüfter genug Power hat, das Netzteil das sicher verkraftet und somit auch kein Luft-Stau am CPU Kühler entsteht.
4) Fertig
Mit Asus Fan-Expert 2 kann man dann die Lüfter-Kennlinien noch schön Fein-Tunen, damit auch alles ganz schön leise läuft und im richtigen Moment anspringt!
Zur Probe hab ich mal TombRaider in voller Auflösung (2560x1440) und max Details (außer Tesselation...) angestartet - läuft 1A. Nur eines muss klar sein, beim Spielen is nix mit Flüsterleise, aber wir sind trotzdem noch Meilenweit von einem lauten PC entfernt.
5) Addon
Weil ich sie grad da hatte und weils auch ganz interessant ist hab ich noch schnell ein paar pics mit der Wärmebildkamera geschossen
(Die Temp links oben gilt dem Bild-Mittelpunkt, die Skala unten gibt anhand des Farbverlaufs die Temperaturen des aktuellen Bildes wieder --> weiße Stellen haben die unten angegebenen max. Temperatur)
1) geschlossenes Case, idle
2) offen, idle
3) offen, Tomb Raider läuft seit 10 Minuten
1) Anforderungen & Motivation
Auch wenn ich mich schon lange nicht mehr mit Computer Basteln und Hardware beschäftigt hatte, war es mal wieder an der Zeit für eine neue Kiste, da Intel gerade neue Prozessoren rausgeschossen hat, dachte ich mal jetzt oder nie. Die Zeit der Big-Tower ist ohnehin schon lange vorbei, und da erst die neue Home-Office Einrichtung gekommen ist war mir klar, der PC muss klein und leise sein und kommt auf den Tisch.
Die Anforderungen zusammengefasst:
- so klein wie möglich
- so sparsam wie möglich
- im Idle (Office Betrieb / surfen) soll er praktisch unhörbar sein
- auf Abruf soll Grafikpower für aktuelle Spiele in 2560x1440 auf hohen Qualitätsstufen vorhanden sein
2) Einkaufsliste
Nach etwas Recherche stand dann folgende Hardware-Liste fest (auf die einzelnen Komponenten gehe ich später noch näher ein)
(Bin aus Österreich, daher enthalten die Preise unsere 20% Mwst. in DE wirds wahrscheinlich um ein paar Euronen günstiger sein)
- Gehäuse: SilverStone Sugo SG06-Lite € 45,93
- Netzteil: SilverStone SST-ST45SF-G SFX 450Watt vollmodular € 99,45
- Mainboard: ASUS Z87I-Pro € 161,90
- CPU: Intel Core i5 4570S (4x 2,9GHz) € 170,26
- RAM: aus altem PC: 2x8GB GEIL DDR3-1333 CL9 (ja da gibts besseres, aber es reicht allemal, v.a. bei den aktuellen Preisen...)
- Lüfter: SilverStone NT06-Pro € 55,89
- Grafikkarte: ASUS GTX670 Mini 2GB € 275,97
- Optisches LW: Samsung Blu-Ray SN-506BB/BEBE € 58,77
- Lüfter: 2x Enermax T.B. Silence PWM 120mm € 19,98
- Lüfter: 1x Xilence COO-XPF80S € 8,79
- SSD: aus altem PC: Crucial m4 256GB - neu hätt ich ne Samsung 840 Pro genommen
Macht € 896,94 ohne SSD und RAM. Nicht ganz billig aber ich finds für das gebotene mehr als OK
3) Zusammenbau und Komponenten im Detail
(Ich hab nicht allzuviele Fotos gemacht, auch sind sie allesamt nicht perfekt da einfach nur mitn Handy geschossen, aber ich denk es reicht ;-))
Die Basis: über das Gehäuse brauch ich glaub ich nicht groß zu Berichten,da findet man hier im Forum genug. Die Lite-Version mit USB3.0 fand ich passend, da mich das bisher mitgelieferte Netzteil störte und USB3.0 mittlerweile ja Standard ist. Der Originale Lüfter im Gehäuse ist zwar auch nicht laut, aber es geht besser, daher prompt einen der Enermax T.B. Silence eingebaut. Diese Lüfter haben für mich das optimale Verhältnis aus maximaler Luftfördermenge und minimaler Lautstärke.
Das Mainboard find ich total Klasse: hat alles was das Herz begehrt (ac-WLAN, Bluetooth, Sata 6G PCIE 3.0, und 3 PWM Anschlüsse!. Letzteres kommt mir sehr zu gute, da noch ein Lüfter folgen sollte, dazu aber später mehr ;-)
Der Prozessor hat deswegen das "S" bekommen, da die Single-Core Taktfrequenz allemal ausreicht und er im Multi-Core Segment dem großen Bruder kaum nachsteht (ich will keine Benchmarks gewinnen, sondern schreiben, surfen, photo-shoppen und spielen ;-). Außerdem wäre ist der SilverStone Kühler für die 65 Watt TDP des Prozessors sogar im Passiv-Modus spezifiziert.
RAM: wie oben schon erwähnt aus dem Altbestand. wichtig hier ist RAM ohne unnötigen Ballast (=Kühlaufbauten etc.) zu nehmen, wenn nicht sogar low-profile.
Der Zwischenstand:

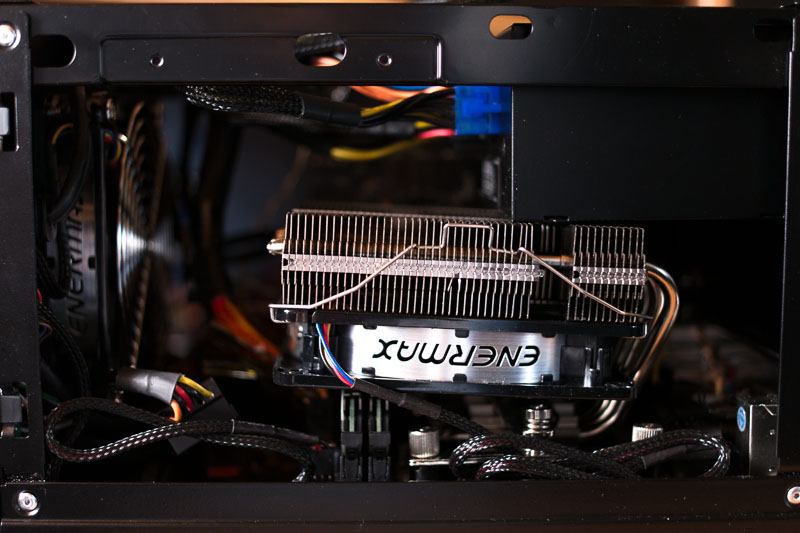

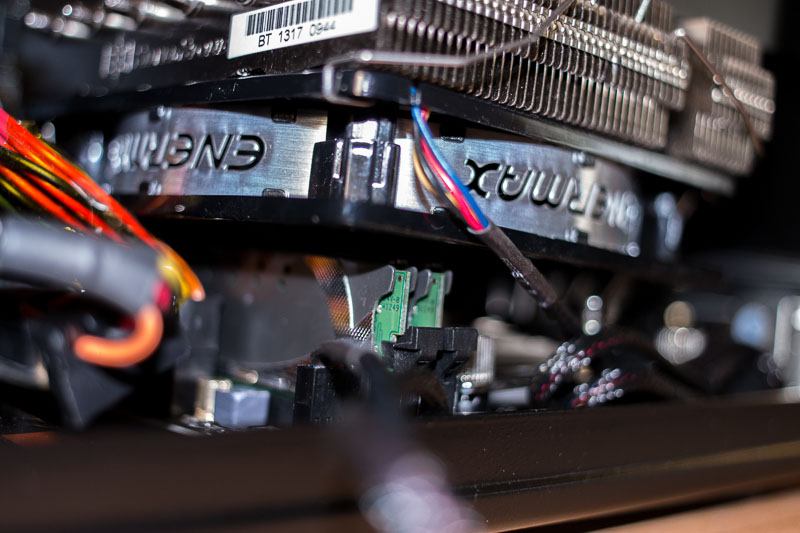

Da mir bei der Komponentendichte (und bei den 36°C die wir hier im Sommer im Dachgeschoß haben) der Passiv-Betrieb des CPU-Kühlers zu riskant erschien, hab ich noch einen Enermax drunter gepackt (man sollte vorher noch die Kabel vom Netzteil anschließen, sonst wirds leicht frickelig ;-) das ist nur einer der Gründe weshalb ich ein vollmodulares NT wollte!).

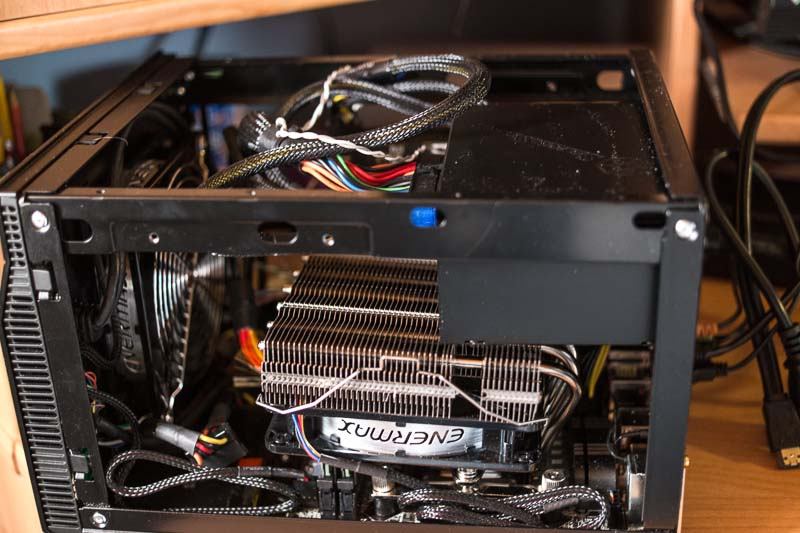

Einmal ohne Lüfter, einmal mit Lüfter und NT-Kabel angesteckt:
Als nächstes die Laufwerke:
Die SSD hatte ich schon, aber wenn neu dann verbau ich aktuell nur mehr Samsung 840 Pro. Als optisches LW schien mir ein Blu-Ray Brenner passend. Den Samsung nahm ich weil er lagernd war
SATA-Kabel angesteckt und rein damit - es wird schon enger

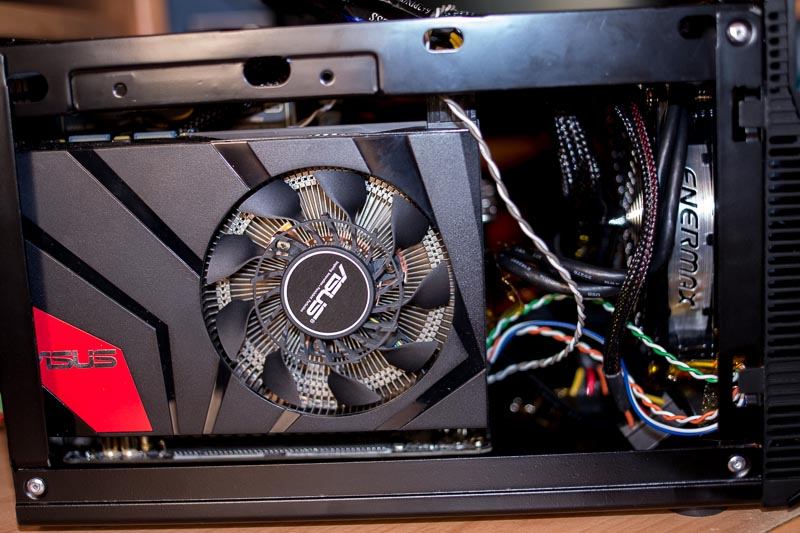

Dann natürlich DAS Objekt der Begierde, danke ASUS für diese Prachtstück an Grafikkarte. Für genaue Details empfehle ich ein paar Tech-Reviews zu lesen. Das extrem kurze Design, die optimale position der Stromanschlüsse und der optimierte Luftfluss haben diese kleine Grafikmonster praktisch ohne Konkurrenz dastehen lassen
Auch wenns etwas frickelig ist mit den Kabeln oben, so passen diese exakt durch die Öffnungen im Laufwerkskäfig! Wie dafür gemacht ;-)

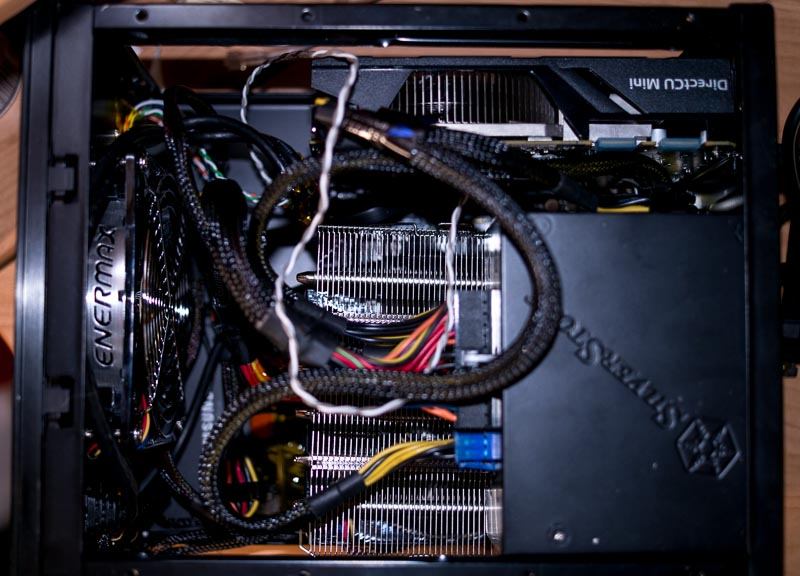

Zum Schluss noch das Netzteil: wie schon mehrfach erwähnt hat sich die vollmodularität mehr als bezahlt gemacht. man hat viel mehr Freiheiten beim Kabel verlegen und kann den unnötigen Strang mit den alten 4-Poligen Steckern einfach weglassen.
Nachdem ich vorgestern das ganze gebastelt hatte, hab ich heute noch einen Feinschliff machen müssen: der originale Lüfter im Netzteil war mir einfach zu laut. Daher hab ich mich auf die Suche nach einem passenden Ersatz begeben. Nur einen Lüfter in 80x80x15 zu finden, der auch noch leise ist und vlt. dann auch noch irgendwo Lagernd in der Umgebung... eine Herausforderung. 100%ig glücklich war ich zwar nicht mit dem Fund, wie sich aber herausgestellt hat, ist der Lüfter doch besser als gedacht:

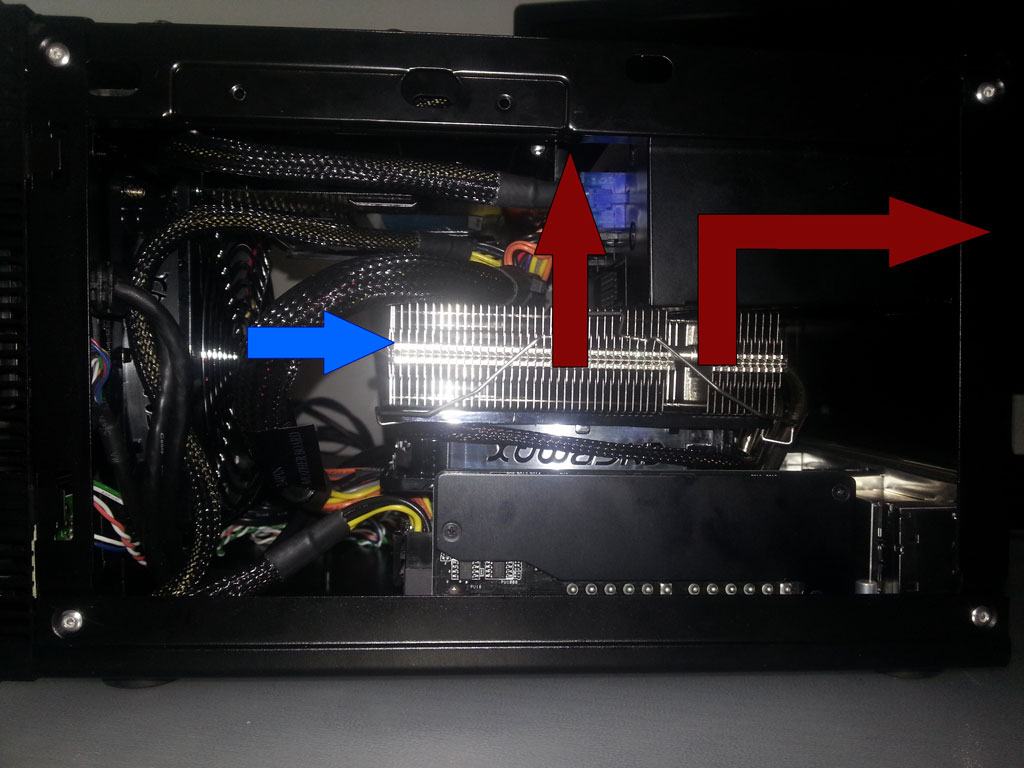

Links im Bild der Original Lüfter, den neuen hab ich eingebaut und das Kabel einfach spartanisch rausgeführt. Ich hab mich außerdem für einen Einbau mit mit Lüfter nach unten entschieden, da der neue Lüfter genug Power hat, das Netzteil das sicher verkraftet und somit auch kein Luft-Stau am CPU Kühler entsteht.
4) Fertig
Mit Asus Fan-Expert 2 kann man dann die Lüfter-Kennlinien noch schön Fein-Tunen, damit auch alles ganz schön leise läuft und im richtigen Moment anspringt!
Zur Probe hab ich mal TombRaider in voller Auflösung (2560x1440) und max Details (außer Tesselation...) angestartet - läuft 1A. Nur eines muss klar sein, beim Spielen is nix mit Flüsterleise, aber wir sind trotzdem noch Meilenweit von einem lauten PC entfernt.
5) Addon
Weil ich sie grad da hatte und weils auch ganz interessant ist hab ich noch schnell ein paar pics mit der Wärmebildkamera geschossen
(Die Temp links oben gilt dem Bild-Mittelpunkt, die Skala unten gibt anhand des Farbverlaufs die Temperaturen des aktuellen Bildes wieder --> weiße Stellen haben die unten angegebenen max. Temperatur)
1) geschlossenes Case, idle
2) offen, idle
3) offen, Tomb Raider läuft seit 10 Minuten
)
Schade, so bleibt der Spaß für mich leider noch etwas zu teuer. Billiger gehts nur mit recht heftigen Einschnitten leider
