Lian Li Midi Tower mit integrierte Singlestage für sub zero

[Patrickclouds]

Ich wollte unbedingt einen meiner Computer mit einer Singlestage für den Alltagsbetrieb ausstatten. Mein 24/7 Rechner fiel aber flach und ich entschied mich für einen Rechner den ich für den Einsatz auf kleineren Lan Partys mit Freunden vorgesehen hatte.

Kurzerhand wurde ein Lian Li PC-9FB bestellt, da ich hier sehr gute Chancen sah, dass die Kühlung vom Platz unterzubringen ist. Nachdem das Gehäuse geliefert wurde, platzierte ich verschiedene Bauteile, um zu sehen was möglich sein könnte. Am liebsten hätte ich den großen Hubkolbenverdichter verbaut und einen Verflüssiger am hinteren Lüfter. Allerdings hatte ich keinen Verflüssiger gefunden, der ohne am Gehäuse rum zu schneiden sich zwischen Grafikkarte und Gehäusedeckel am hinteren Lüfter montieren lässt. Also entschied ich mich für die "kleinere" Lösung, die es sogar ermöglich die Singlestage als Drop-In Konzept auszulegen.

Als Bauteile wurde letztlich folgendes ausgewählt:
Verdichter: Hitachy 6,45ccm Rollkolben
Verflüssiger: Macht 2 GT Verflüssiger mit zwei 6 Watt SanAce 120mm Lüftern
Kapillarrohr: 0,9mm 1,80m (mal sehn wieviel ich da noch kürzen muss)
Filtertrockner: 15gr
Saugleitung: DN8 Edelstahllwellrohr
Huba Control Drucktransmitter
Als Steuerung wird entweder ein Aquaero 5 oder eine selbstbau Lösung zum Einsatz kommen.

Bilder:



[Patrickclouds]

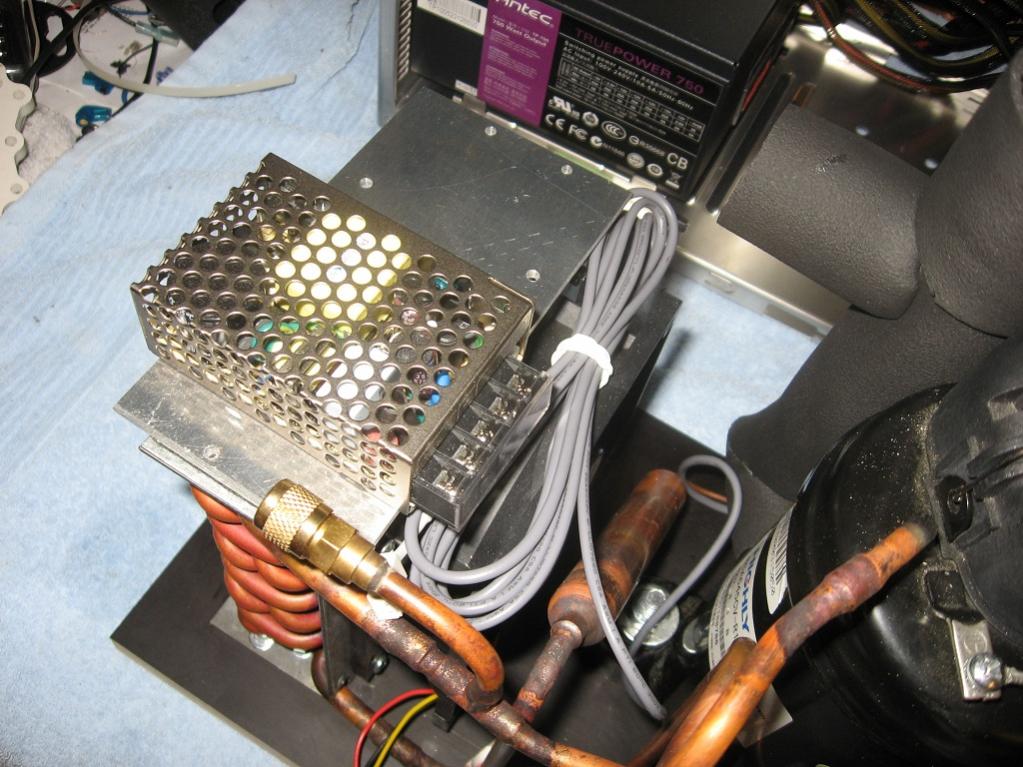

Als nächstes wurde alles verlötet:



[Patrickclouds]

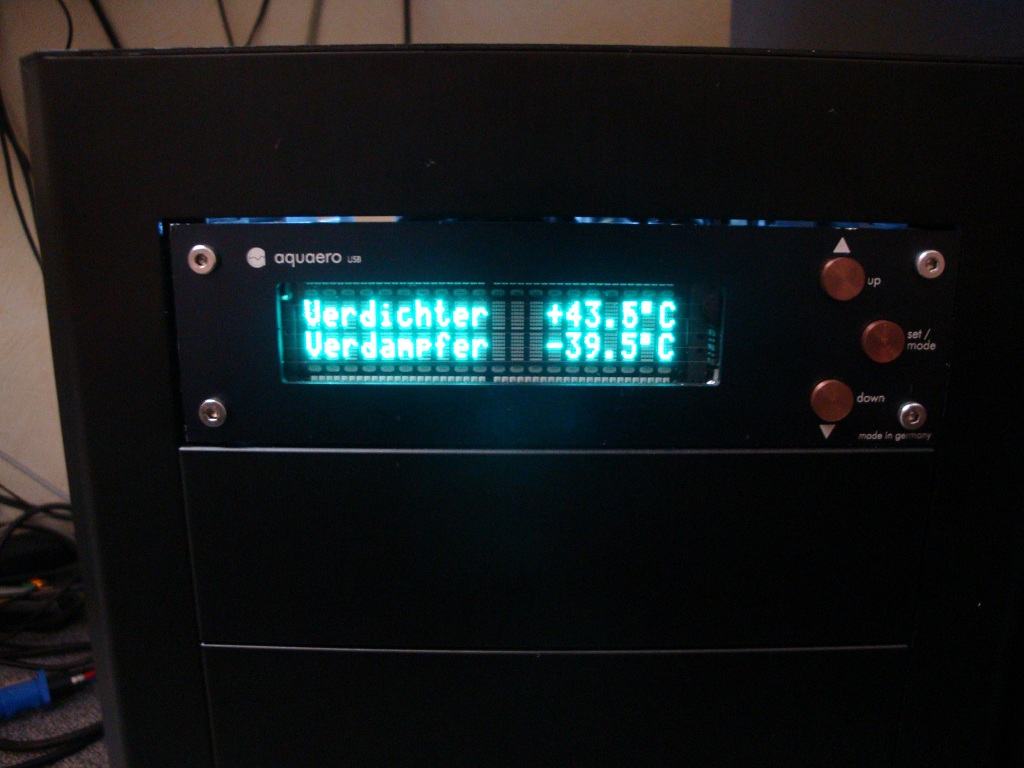

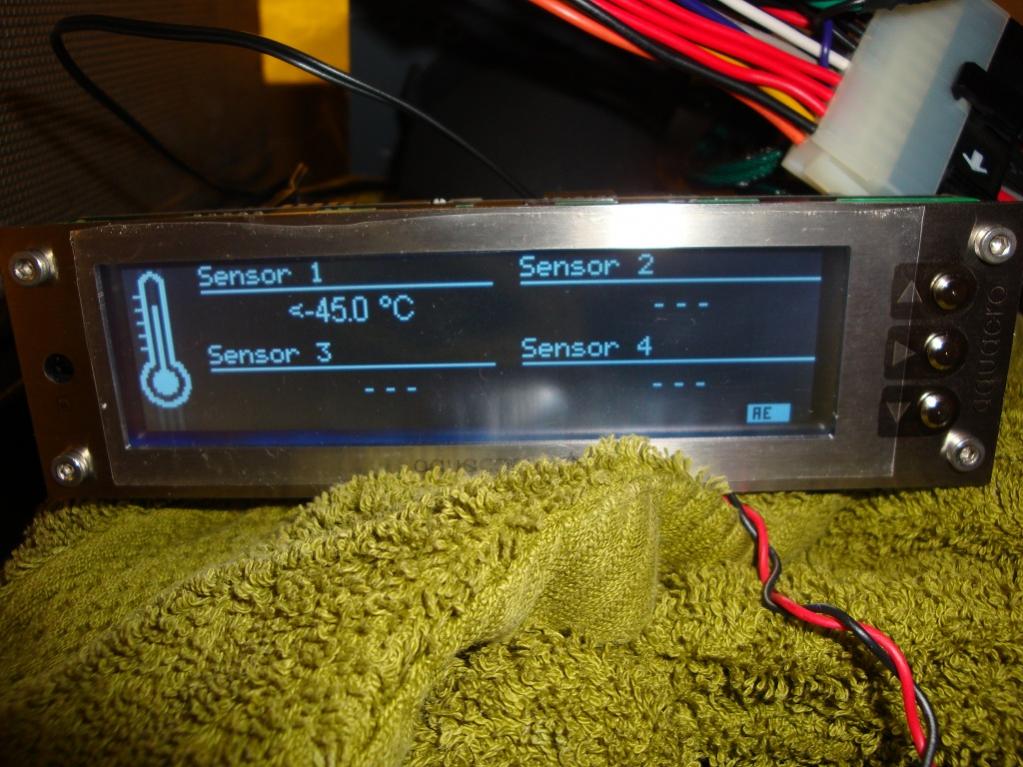

und noch mehr Bilder. Endlich kann das Aquaero auch minus Temperaturen anzeigen



[Araxis]

Und wie laut wird dein Gefrierschrank? Nich das auf einer LAN-Party jemand auf die Idee kommt dort sein Bier kühlen zu wollen...



[Patrickclouds]

Lautstärke ist für mich Nebensache, hauptsache es gibt keine Vibrationen die einem auf die Nerven gehen können.

Heute stand Füllen an. Konnte leider nur einen nicht regelbaren Lasttester mit 250 Watt Abwärme nehmen. Damit ist ein gescheites Abstimmen der Anlage nicht möglich. Werde daher auf einen regelbaren Lasttester wechseln.
Ansonsten halten sich die Vibrationen des Gehäuses wirklich in Grenzen. Habe mir das Ganze schlimmer vorgestellt.

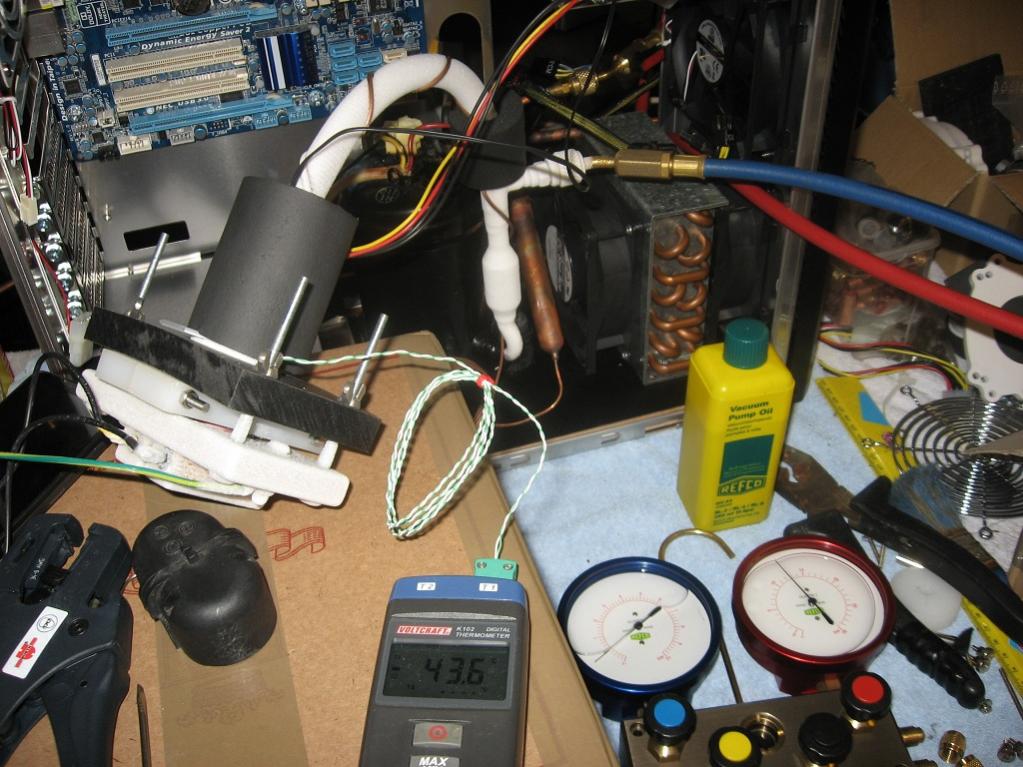

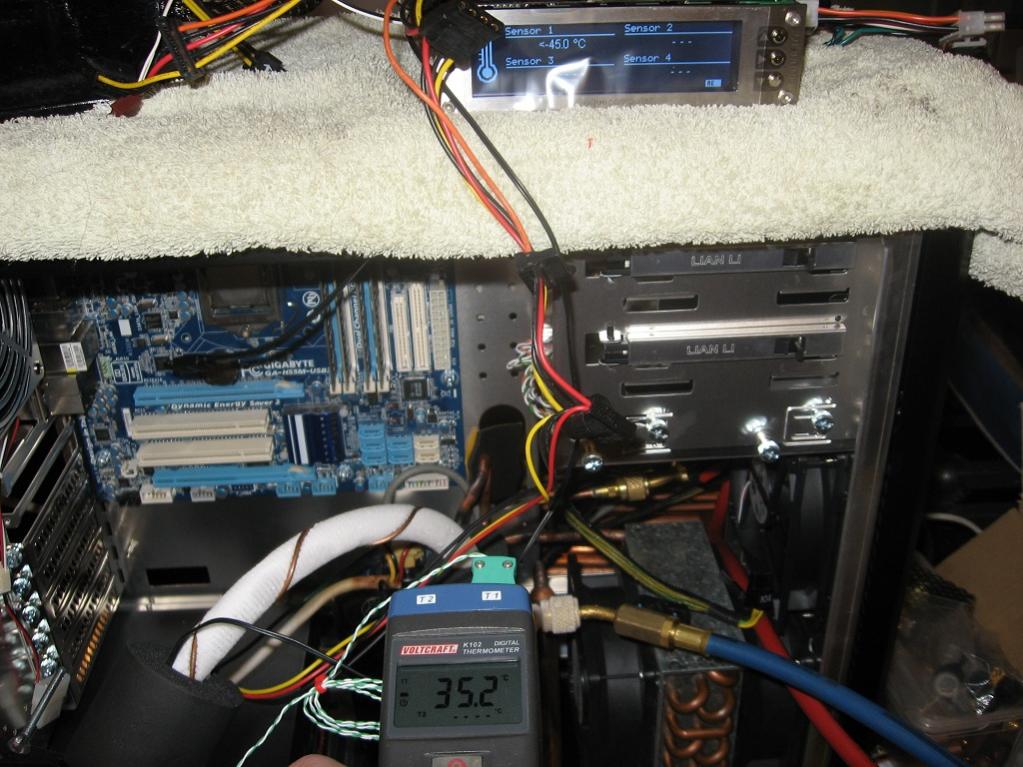

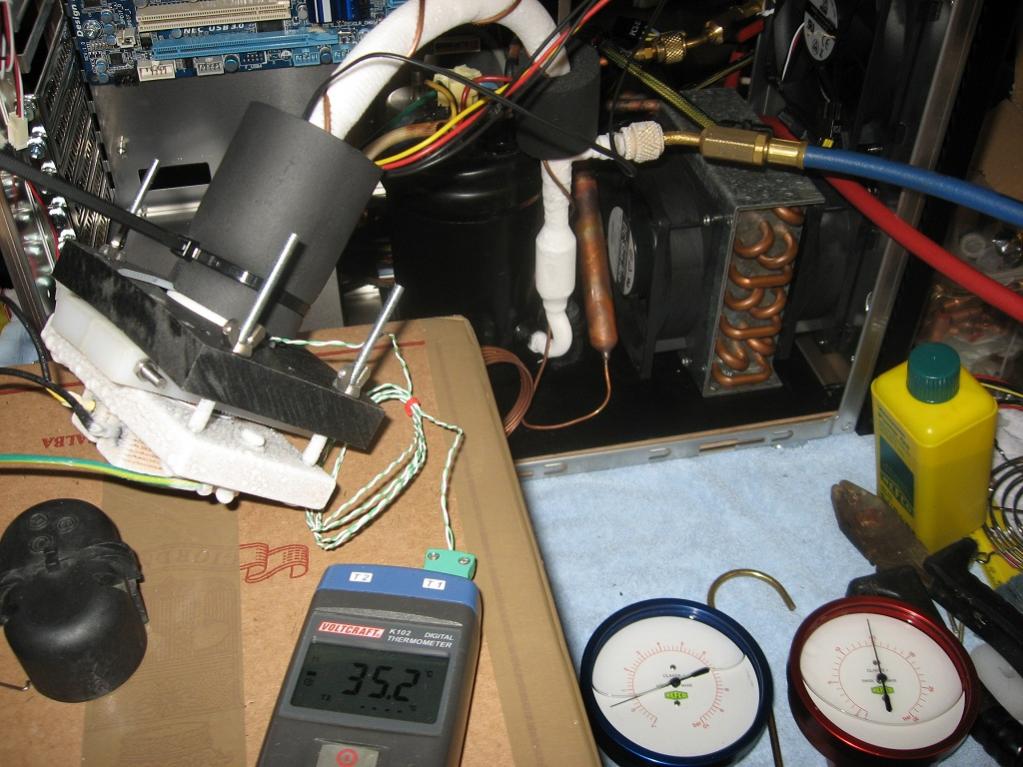

Nachdem ersten Füllen standen -43°C auf dem Thermometer. Während der Lasttester heizte füllte ich weiter Kältemittel nach, konnte die Last aber letztlich nicht halten. Mit der momentanen Füllmenge liegt die Idle Temperatur bei -35°C. Der Hochdruck beträgt dann 15bar. Werde da mal schauen wie der später unter Last aussieht und bei geschlossenem Gehäuse.



[stunned_guy]

Auf einer LAN mit Kokü ? Übertreibst du da nicht ein wenig ?
Ansonsten wie immer sauber gearbeitet.



[Patrickclouds]

Luftkühlung ist doch Standard und irgendwie langweilig. Sowas macht einfach Spaß zu bauen und dient letztlich auch dem Zeitvertreib.

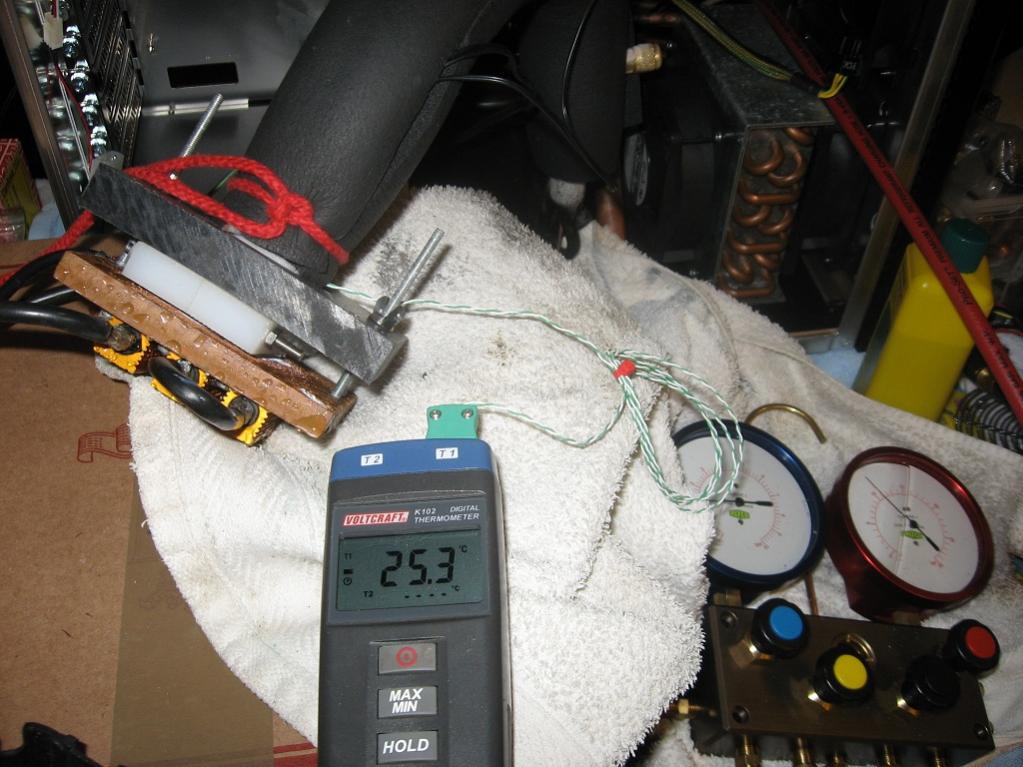

Habe jetzt die Anlage final auf 220 Watt abgestimmt und bin mit dem Ergebnis sehr zufrieden.

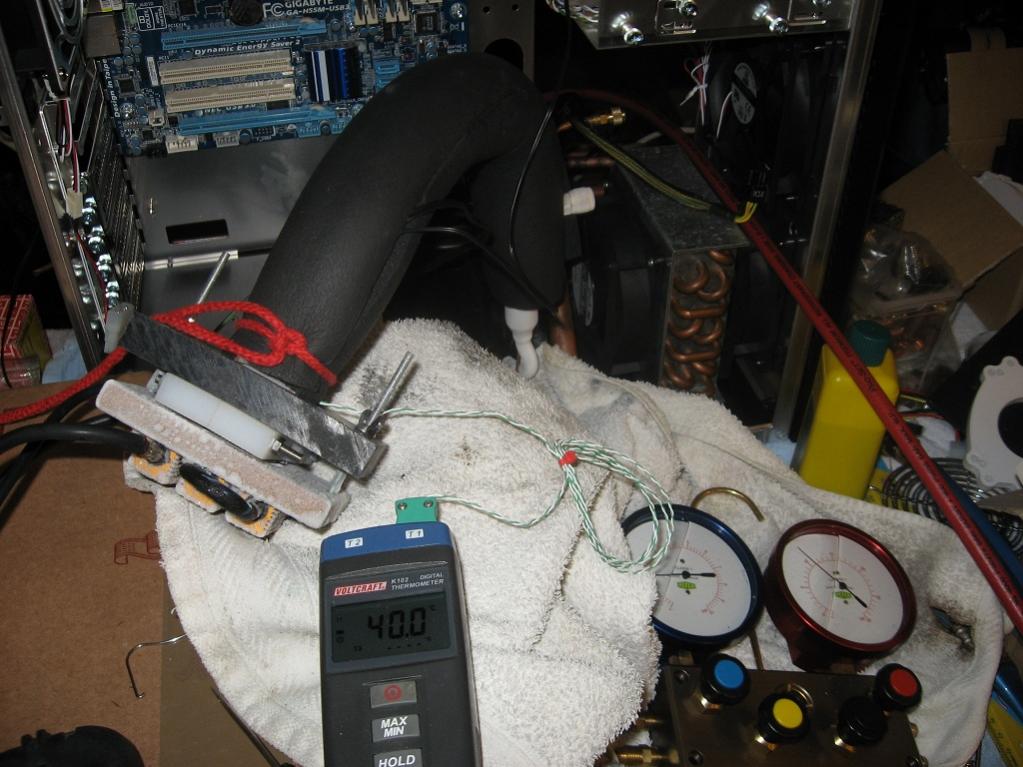

0 Watt idle: ~-40°C



100 Watt load: ~-34°C



150 Watt load: ~-30°C



180 Watt load: ~-27°C



200 Watt load: ~-25°C



220 Watt load: ~-23°C



[shorty71]

Sehr schönes Projekt, gefällt sehr gut.

Mal was anderes, abseits des täglichen Kühlungs-Allerlei.



[Patrickclouds]

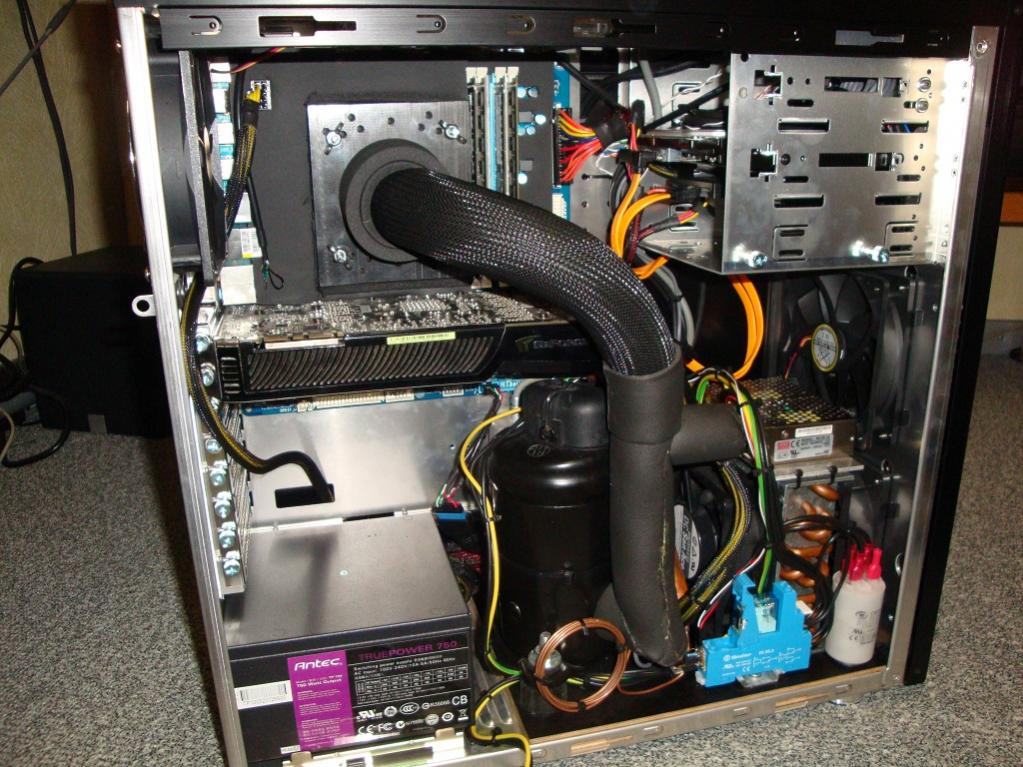

Anlage ist jetzt bis auf die Elektronik fertig.



[aik]

ist das sinnvoll die wärme in den gehäuse zu verteilen? okay die cpu ist schön kalt ,dafür wird mb platten und was ganz wichtig ist die grafikkarte heißer als normal.



[teurorist]

jetzt schau mal alle bilder an und überlege logisch wohin die luft geht es wird eher sogar kühler im innenraum da mehr luft durchsatz stattfindet



[Patrickclouds]

Der Luftstrom solte durch die stärkeren Lüfter eigentlich deutlich besser sein. Kann mir kaum vorstellen, dass mit den original Lüftern überhaupt groß was durchs Gehäuse weht.

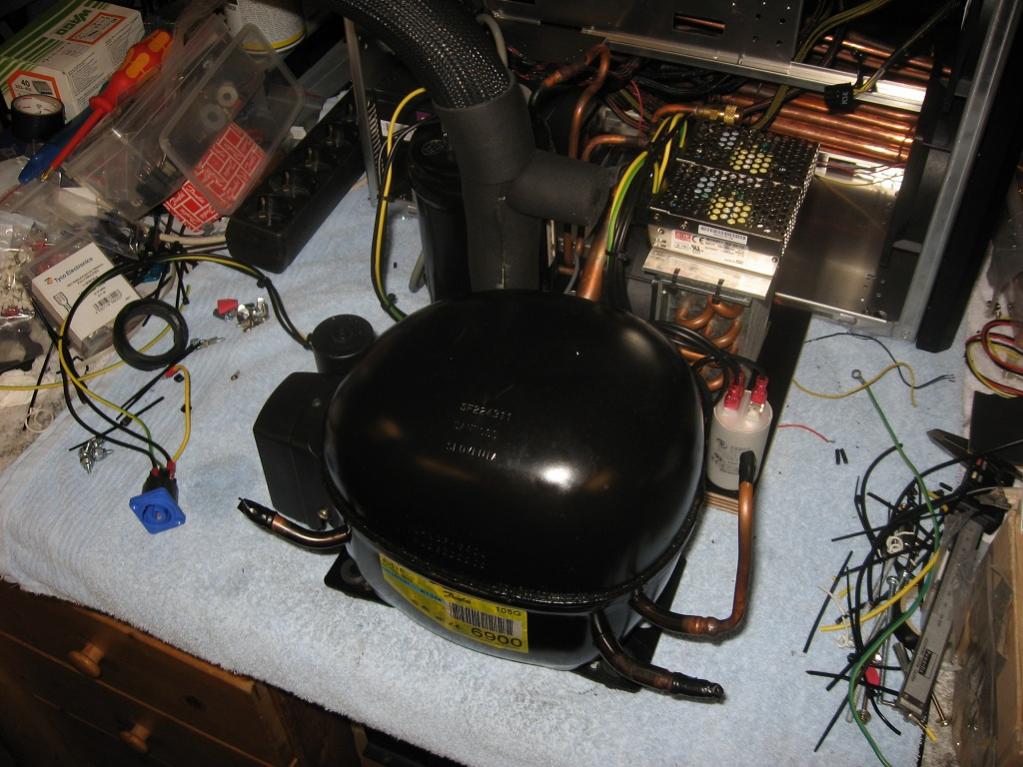

Heute wurde die Elektrik fertig gemacht und scheint sogar zu funktionieren. Jetzt fehlt nur noch die Steuerung. Damit man die Größe besser erkennen kann habe ich mal einen Danfoss NL11F Verdichter daneben gestellt.



[aik]

jetzt schau mal alle bilder an und überlege logisch wohin die luft geht es wird eher sogar kühler im innenraum da mehr luft durchsatz stattfindet

Kühler? ganz sicher nicht.
der verdichter an sich hat aber noch eine eigenwärme und bei meinen modellen war die auch nicht zuverachten..es geht nicht alles über den gaskühler vorn raus..

naja bin auf temps gespannt vom case, bin da skeptisch.



[loopy83]

Habe den Thread jetzt erst gesehen... coole Sache.
Welche CPU wird denn gekühlt und was peilst du an Takt an?
Auf einer LAN fetzt sowas sicher... hat nicht jeder und Leute mit Wasserkühlung gibt es doch wie Sand am Meer.
Was mich besondern beeindruckt ist die Größe, mit der sowas zu realisieren ist... absolut Klasse!!!!



[Patrickclouds]

Das ganze ist nur mein Zweitrechner mit etwas älterer Hardware. Einsatzzweck ungewiss
bzw. wenn man mal mit Freunden zocken möchte brauch ich nicht meinen Hauptrechner abbauen.

Sockel 1156 Gigabyte H55 Mainboard
Intel Core i3 530 Dual Core

angepeilter Takt sind ab 4Ghz aufwärts. Aber ich glaube der ließ sich noch einfacher übertakten als die Nachfolger für Sockel 1155?

Freut mich, dass es dir gefällt
Bin auch total begeistert von der Leistung bei der Größe.



[loopy83]

Also 4GHz bekommst du locker hin... mit LN2 waren es bei den ES so um die 6,4GHz+. Da könntest du mit der SS schon fast die 4,8-5GHz erreichen
Habe in meinem Hauptrechner auch noch einen 670 ES... ist aber nur ITX, ich zocke nicht mehr



[Patrickclouds]

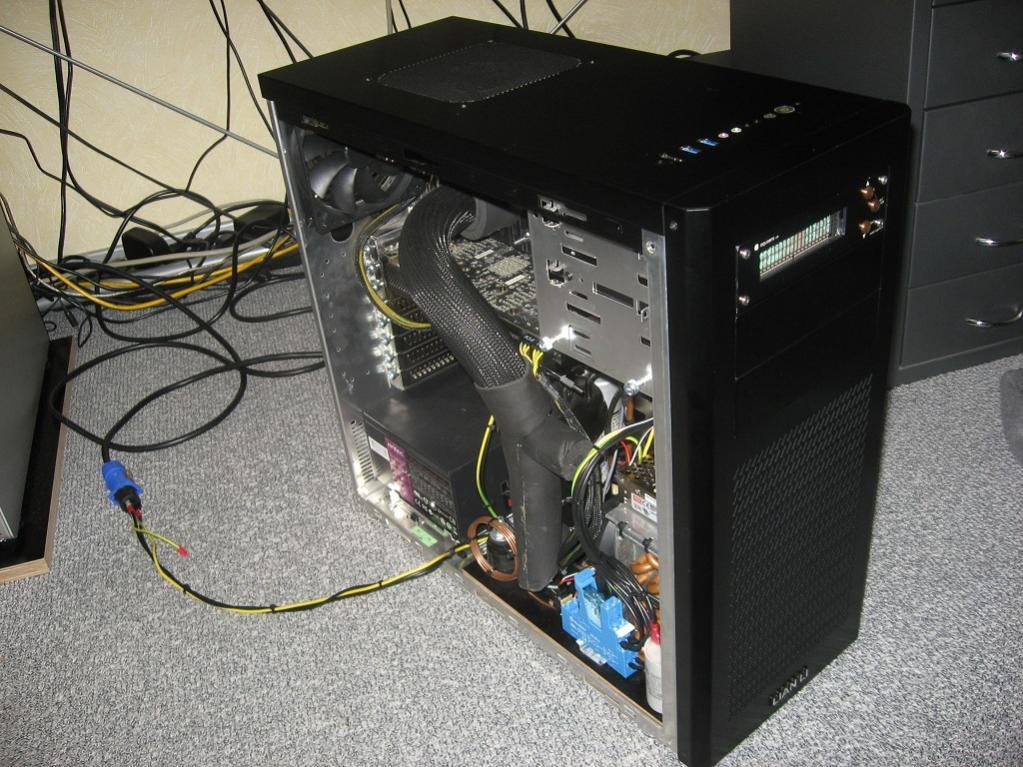

Nachdem das alte Board den Umbau nicht überlebt hat gibt es jetzt ein funktionierendes System



[Patrickclouds]

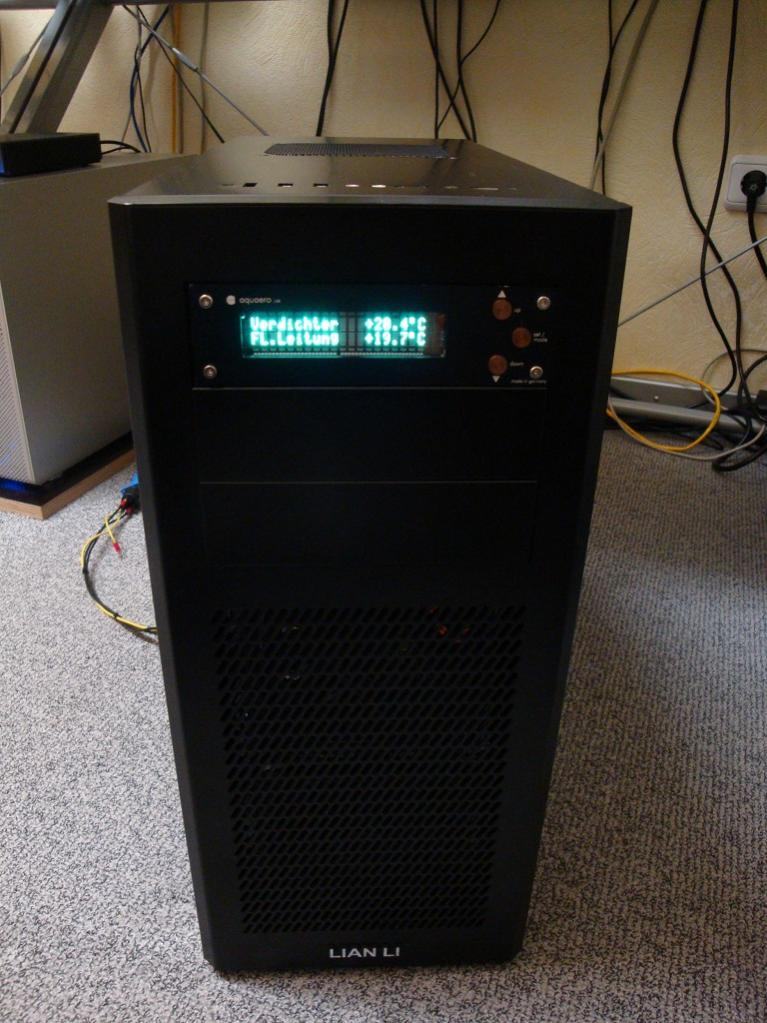

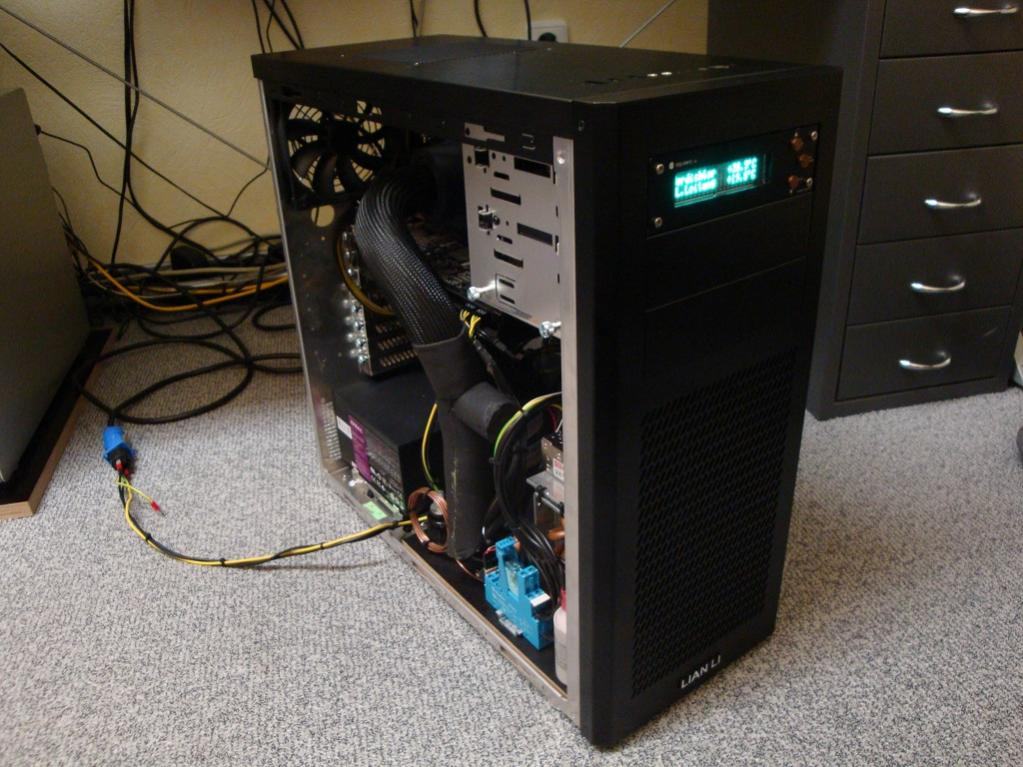

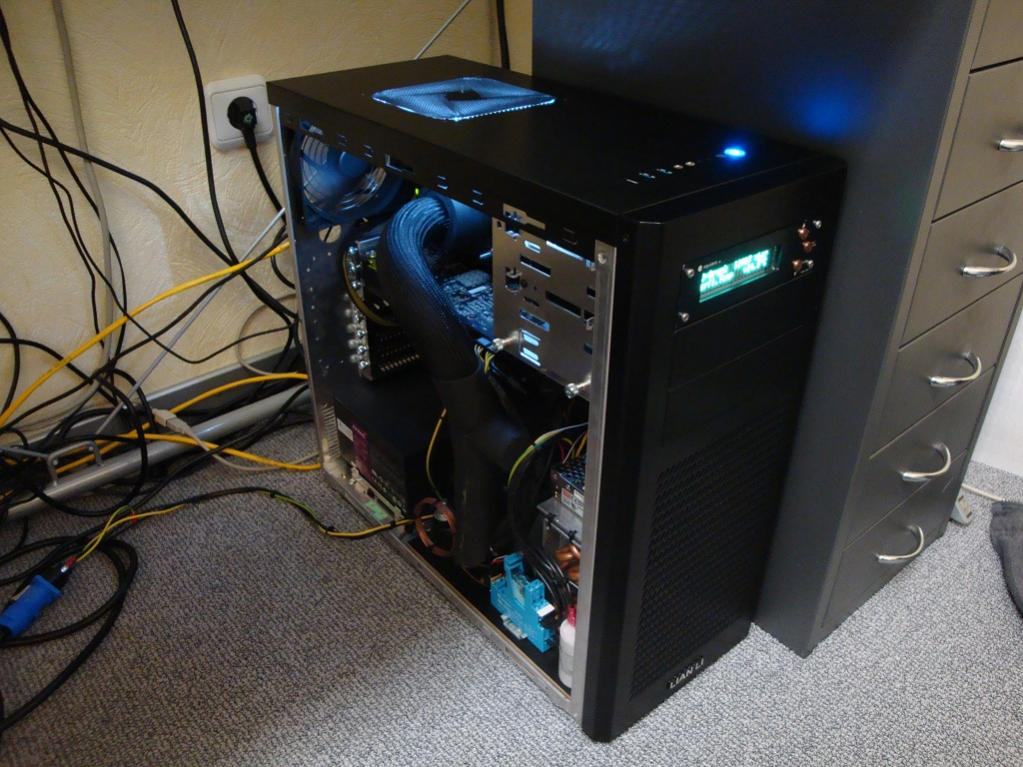

in Betrieb:



[loopy83]

Sieht gut aus!
Schön, dass das Projekt noch lebt und nun auch final funktioniert.



[Chaos Commander]

in Betrieb:

Anhang anzeigen 227470 Anhang anzeigen 227471 Anhang anzeigen 227472

Ich krieg da ne Fehelrmeldung: "Ungültige Angabe: Anhang"

Sieht echt cool aus!



[Patrickclouds]

Bilder gehn jetzt.



[Chaos Commander]

Super

Sieht ja richtig Hammer aus, die Lüfter geben bestimmt nen Tornado ab



[DrOwnz]

geiles Teil!

lautstärke is auf ner LAN doch eh egal ^^

headset auf und drauf ge****ssen



[Patrickclouds]

Jetzt funktioniert auch die Drehzahlregelung der Lüfter.

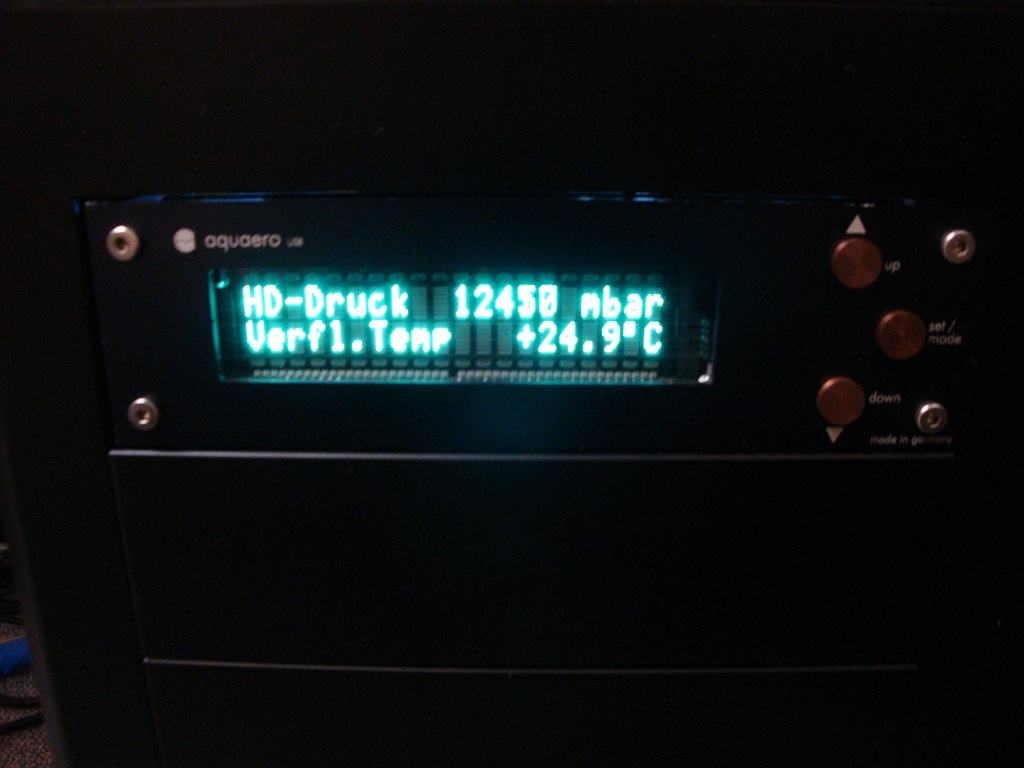

Mittels Drucktransmitter wird der Verflüssigungsdruck gemessen (Istwert). Der Druck wird in eine Temperatur umgerechnet. Über einen programmierten PID Regler im Microcontroller wird die Drehzahl der Lüfter so geregelt, dass der eingestelle Sollwert erreicht und gehalten wird.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[Patrickclouds]

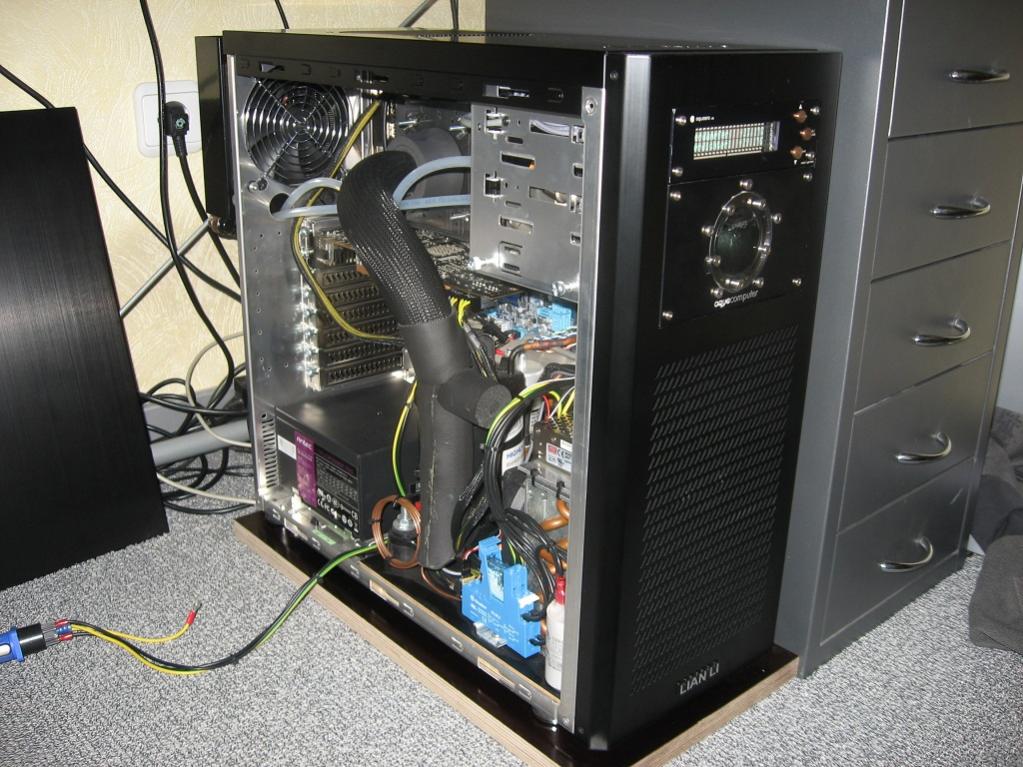

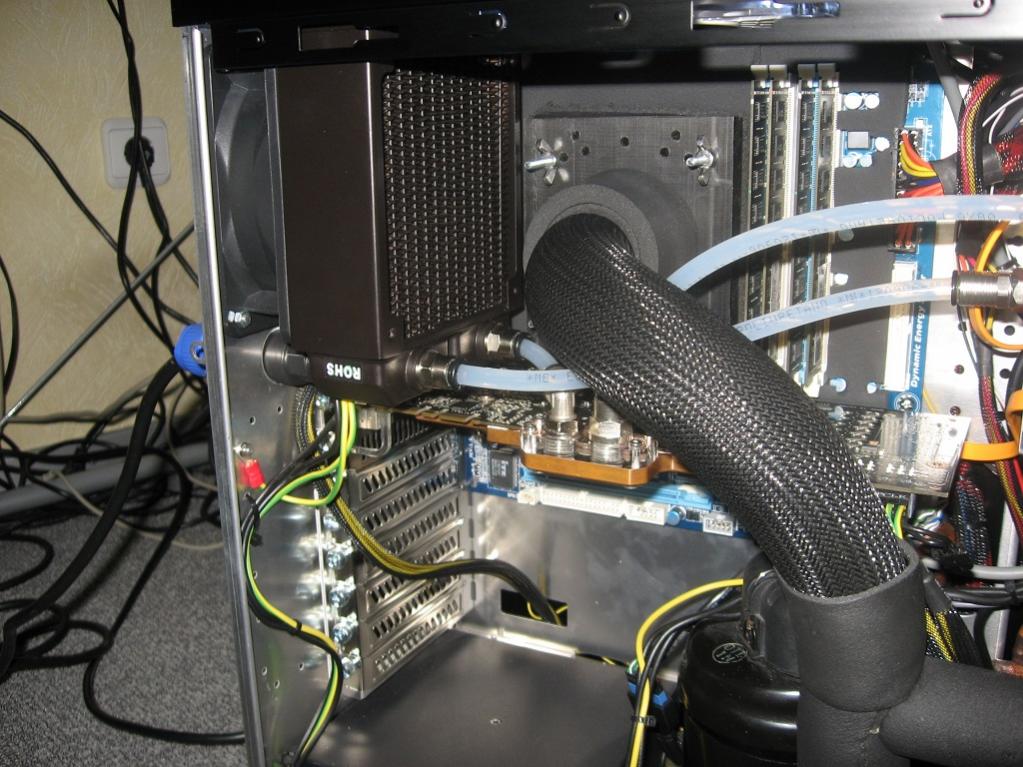

Jetzt ist auch noch die Wasserkühlung für die Grafikkarte eingebaut:



[loopy83]

Hehe cool!
Obwohl ich gerade dachte, wie hat er die noch unter bekommen, scheint doch noch genug Platz zu sein. Zumindest auf Bild2 sieht es noch nicht allzu eng aus



[Patrickclouds]

Platz ist noch vorhanden, vor allem unter der Grafikkarte. Den Radiator habe ich nochmal getauscht gegen einen, der intern an die Position des hinteren Lüfters passt. So gefällt mir das Ganze schon viel besser



[RcTomcat]

Schönes Projekt , macht sich gut.
Wie laut wird das Ganze den in etwa?



[scusi1509]

Ich denke auf dem Video bekommst Du nen guten Eindruck. Da hörst am Anfang die Stimmen von den zwei und dazu im "Hintergrund" die Geräusche. Wobei man da schon nicht mehr von Hintergrundgeräuschen reden kann.



[aik]

Temp im geschlossene Case bei Volllast?
