M2 Key Frage

[fireman007]

Soll für en Freund ne größere M2 SSD aussuchen und einbauen.

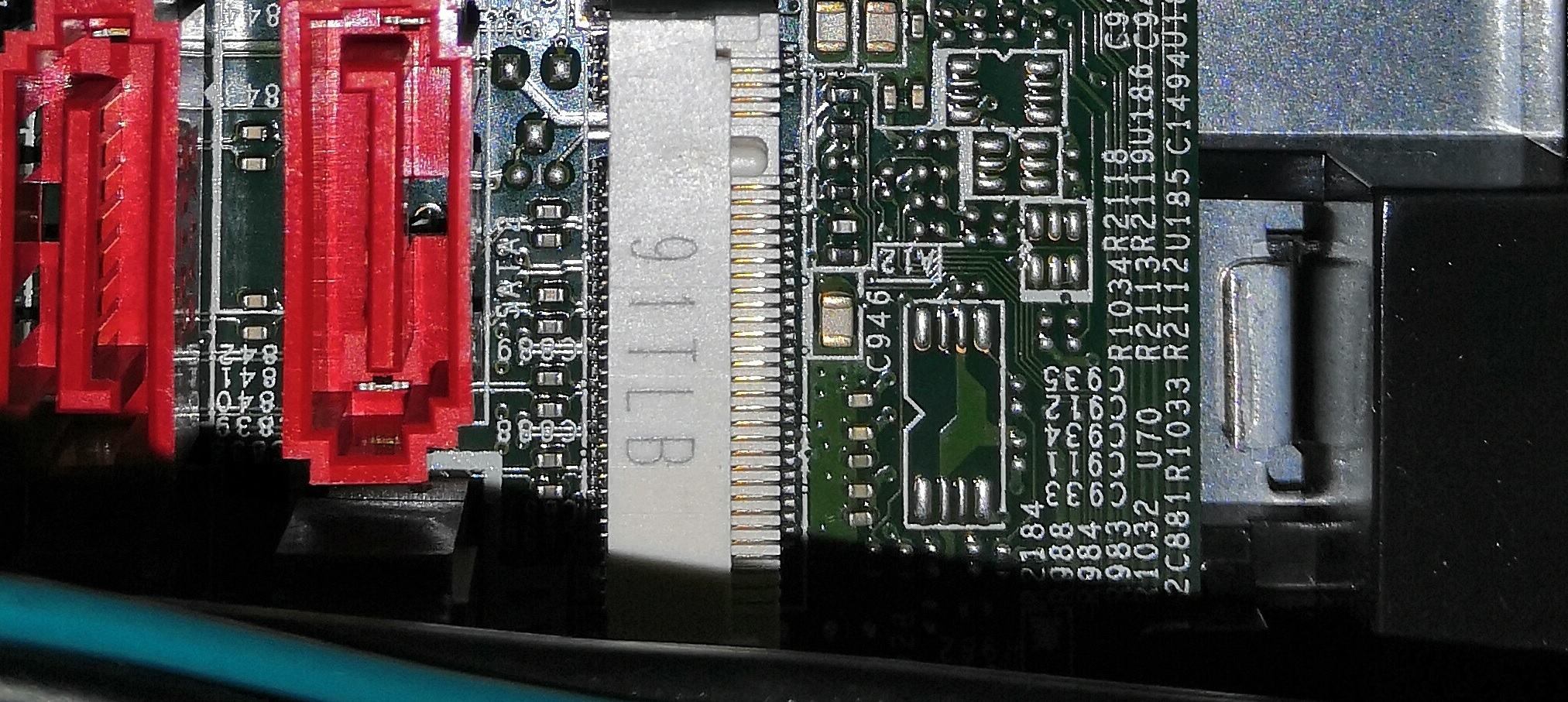

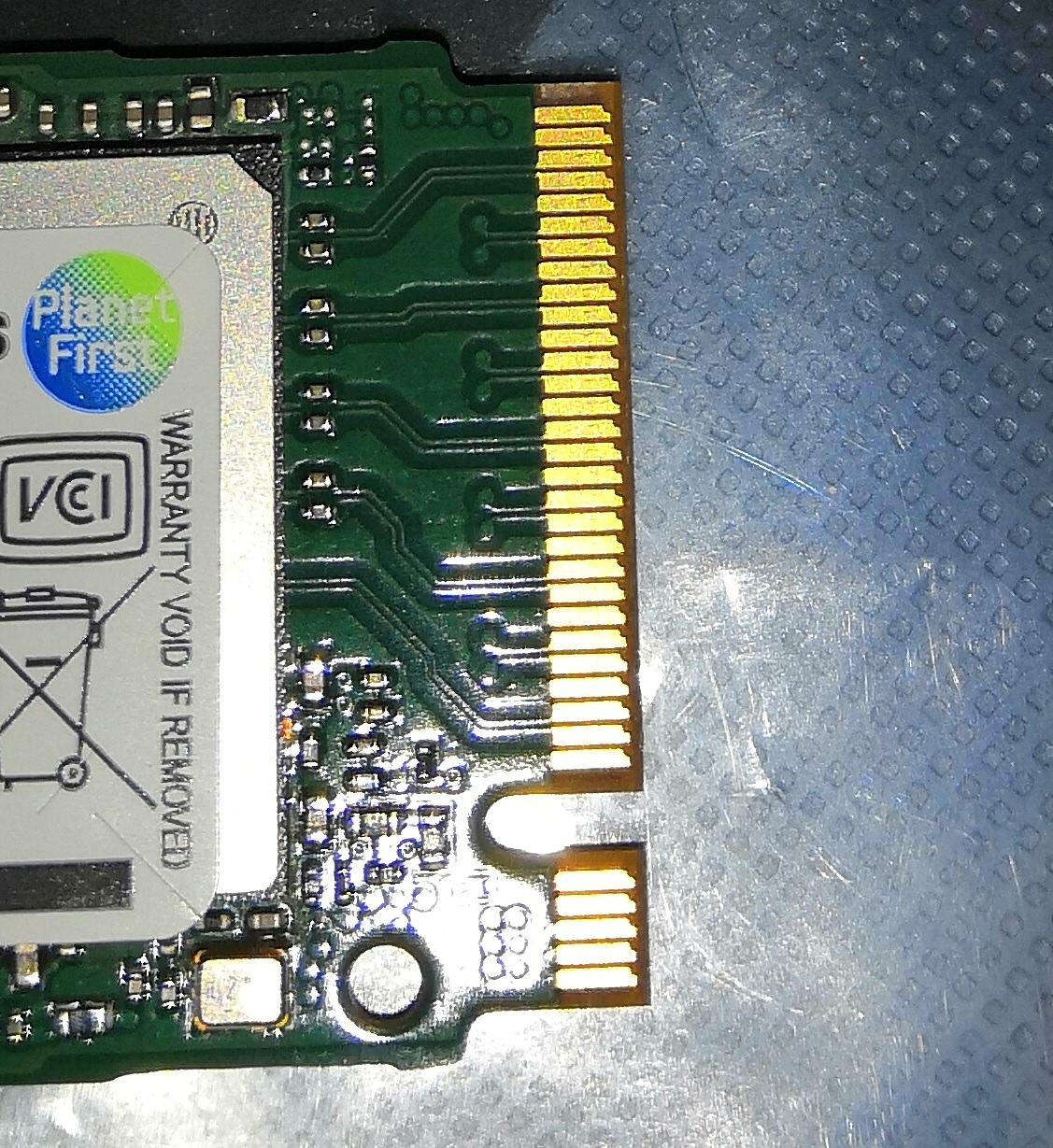

Mainboard ist ein Lenovo I3X0MS (Bild XX1) ,die alte M2 SSD (Bild XX2).

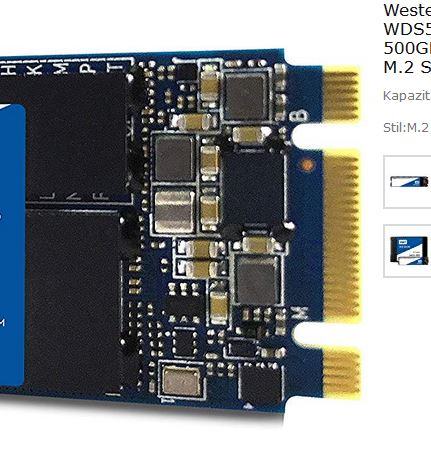

Wenn ich mich richtig eingelesen habe ist die alte KEY M codiert, die neue (Bild XX3) Key M+B

Funktioniert des wirklich ,,also Key M+B codierte M2 SSD in diesem Steckplatz ?

Allgemeine Frage: Warum gibts diese unterschiedlichen Codierungen.

Elektrische Frage Warum sieht man auf dem Mainboard beim Steckplatz 4 Kontakte bis zur Codierung auf der M2 SSD sind es aber 5.



[Eye-Q]

Funktioniert des wirklich ,,also Key M+B codierte M2 SSD in diesem Steckplatz ?

Ja, das wird funktionieren, sofern der Steckplatz auch das Protokoll der SSD unterstützt. Wenn der Steckplatz nur PCIe kann, die neue SSD aber eine M.2 SATA-SSD ist, wird das zwar mechanisch passen, die SSD wird aber nicht funktionieren.

Allgemeine Frage: Warum gibts diese unterschiedlichen Codierungen.

M.2 – Wikipedia

de.wikipedia.org

Je nach Einsatzzweck der M.2-Karte hat diese an bestimmten Stellen der Kontaktkante Aussparungen, die sogenannten Keys. M.2-Ports können Module eines oder mehrerer Keys aufnehmen, je nachdem welche Steckkarten unterstützt werden. M.2-Module mit Aussparungen in den Positionen B und M nutzen bis zu zwei PCI-Express-Lanes, während M.2-Karten, die nur für Key M geeignet sind, bis zu vier PCI-Express-Lanes verwenden.

Elektrische Frage Warum sieht man auf dem Mainboard beim Steckplatz 4 Kontakte bis zur Codierung auf der M2 SSD sind es aber 5.

Schau' mal auf die andere Seite der alten SSD, da dürften nur vier Kontakte sein. Der Anschluss hat ja auf beiden Seiten Kontakte, genau wie die SSD, und der Anschluss auf dem Mainboard hat auf der "unsichtbaren" Seite eben fünf Kontakte.



[Holt]

Funktioniert des wirklich ,,also Key M+B codierte M2 SSD in diesem Steckplatz ?

Das kann man alleine aufgrund des Keys nicht sagen, auch wenn der ursprüngliche Gedanke hinter den Keys wohl der war, dass man daran erkennen kann, welche SSD in welchem Slot lauffähig ist. In der Praxis haben zwar viele M.2 Slots PCIe Lanes und einen SATA Port, aber nicht alle und wie z.B. auf diesem Board:

1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)**
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module

Es gibt zwei M.2 Slots und beide haben M Key, beide sehen also gleich aus, aber der eine ist nur mit PCIe und der andere nur mit SATA angebunden.

Das einzige was man aufgrund der Key sagen kann ist, dass bei B+M Key nicht 4 PCIe Lanes vorhanden sein können, da einige der Pins für die 3. und 4. Lane dort sind wo die Kerbe des B Keys ist. Aber ob eine SSD mit B+M Key nun eine SATA SSD ist oder eine PCIe mit 2 Lanes, kann man nur beim Blick auf die Spezifikationen erkennen.



[Alpha11]

Da solltest natürlich immer die genaue Bezeichnung der Kiste angeben und dann gibts auch die richtigen Antworten!

Außerdem auch die genaue Bezeichnung der beiden SSDs.

Du zäumst da definitiv das Pferd falsch von hinten auf und du hast dich definitiv nicht richtig informert.

Alles, was man über M.2 wissen muss

Die neue Schnittstelle M.2, auch NGFF genannt, bietet insbesondere für SSDs viele Vorteile. Doch M.2 ist nicht gleich M.2. Wir zeigen, worauf man achten muss.

www.hardwareschotte.de

Die M.2 Schnittstelle

www.delock.de

Es gibt irgendwie M.2 SATA und M.2 PCIe = NVMe SSDs und die M.2 SATA SSDs sind immer viel lahmer!

Deine "schöne" neue SSD ist definitiv ne SATA SSD und die alte ist ne PCIe = NVMe SSD und erheblich schneller.

Festplatten & SSDs Solid State Drives (SSD) mit Schnittstelle: M.2 (SATA) Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Festplatten & SSDs Solid State Drives (SSD) mit Schnittstelle: M.2 (SATA)

geizhals.de

Festplatten & SSDs Solid State Drives (SSD) mit Schnittstelle: M.2 (PCIe) Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Festplatten & SSDs Solid State Drives (SSD) mit Schnittstelle: M.2 (PCIe)

geizhals.de

Definitiv alle M.2 PCIe 3.0 x4 SSDs sind nicht M+B codiert und du hast da definitiv nen Key M Slot.

In dem laufen auch SATA SSDs, wenn die Kiste das unterstützt und die Chancen stehen AFAIK gut.

Am Slot erkennt man definitiv nicht welche M.2 SSDs da laufen (außer das in nem Key M Slot PCIe = NVMe SSDs immer laufen), ne SATA SSD ist da aber immer die lahme Wahl!



[Holt]

Es gibt irgendwie M.2 SATA und M.2 PCIe

Nicht irgendwie, es gibt SSDs im M.2 Formfaktor die die SATA Schnittstelle nutzen und solche die PCIe als Schnittstelle nutzen. Der grundlegende Fehler ist, M.2 als eine Schnittstelle zu bezeichnen, denn es ist ein Formfaktor, aber leider wird dies fast überall durcheinander geworfen. Ein Formfaktor ist allenfalls im mechanischen Sinne eine Schnittstelle, weil nämlich definiert wird welcher Pin welches Signal überträgt. Elektronisch gibt es aber keine eigene M.2 Schnittstelle und die SSDs im M.2 Formfaktor nutzen eben entweder SATA oder PCIe, M.2 kann aber auch andere Schnittstellen wie z.B. USB oder Firewire haben.

Am Slot erkennt man definitiv nicht welche M.2 SSDs da laufen (außer das in nem Key M Slot PCIe = NVMe SSDs immer laufen),

Richtig ist, dass man am Slot nicht erkennt welche M.2 SSDs darin laufen, aber falsch ist, dass ein Slot mit M-Key immer M.2 PCIe SSDs unterstützt, siehe auch den unteren Slot im Zitat aus meinem letzten Beitrag!



[Alpha11]

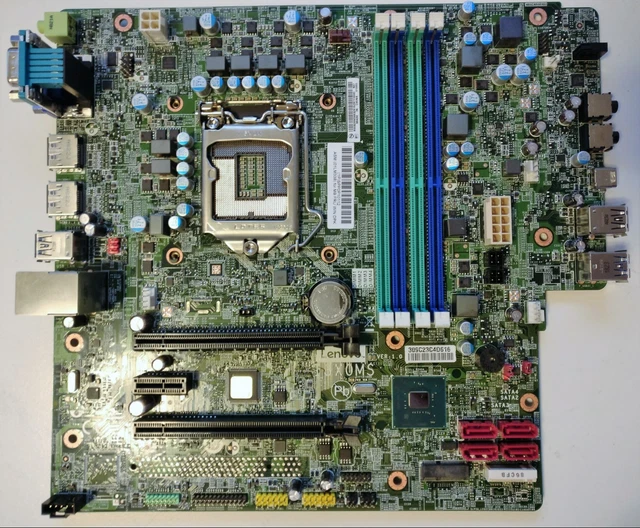

LENOVO I3X0MS - Systemplatine Mainboard Motherboard - Chipset Q370 - FRU 01LM338 • EUR 140,00

LENOVO I3X0MS - Systemplatine Mainboard Motherboard - Chipset Q370 - FRU 01LM338 - EUR 140,00. ZU VERKAUFEN! 132875145285

picclick.de

Up to four SATA storage drives (including one hot-swap storage drive) and one M.2 storage drive

https://gzhls.at/blob/ldb/d/e/b/f/13cce9ed890f4ab526a97a7fc3a42f7523e3.pdf

Das "da" bekommst du geschenkt und bei allen auch nur halbwegs aktuellen Kisten mit einem SSD M.2 Slot ist das natürlich so!

Dein Beispiel mit 2 M.2 Slots ist die Ausnahme und definitiv nicht die Regel!

Bei einem SSD M.2 Slot laufen da natürlich PCIe SSDs immer und SATA SSDs nur vielleicht...

https://www.campuspoint.de/lenovocampus-thinkcentre-m920s-sff-10sj0027ge.html

Lenovo ThinkCentre M920 SFF | Arbeitsspeicher RAM- & SSD Upgrades | Crucial DE

Arbeitsspeicher- & SSD-Upgrades von Crucial - 100% Kompatibilität garantiert mit Lenovo ThinkCentre M920 SFF

www.crucial.de

Und seine "schöne" M.2 SATA SSD läuft da mit hoher Sicherheit nicht!

1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x1 & SATA3)

ASRock > Q370M vPro

Supports 9th and 8th Gen Intel Core™ Processors (Socket 1151); Supports Intel vPro™ Technology; 10 Power Phase Design; Supports DDR4 2666; 2 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E for WiFi; AMD Quad CrossFireX™; Graphics Output Options: DisplayPort, HDMI, DVI-D, D-Sub; 7.1 CH HD Audio (Realtek...

www.asrock.com

M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb

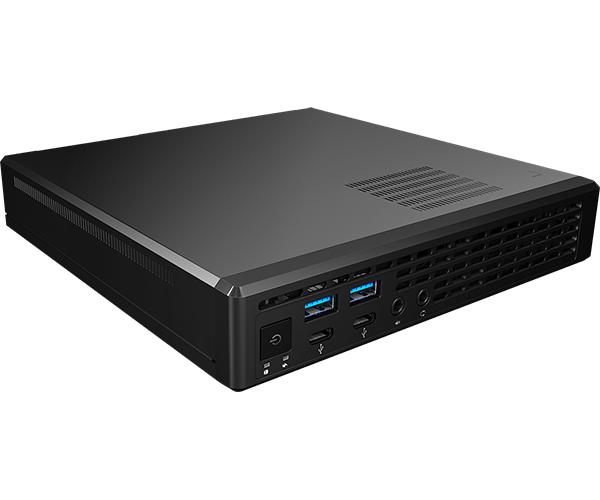

ASRock Jupiter Q370

Supports Intel 9th/8th Gen LGA1151 Processors, up to 65W<br />USB 3.1 Gen2 Type-C Port<br />Dual DisplayPort, HDMI<br />1 x M.2 (2280) PCIe / SATA 6G Slot<br />1 x 2.5 HDD/SSD Tray<br />1 x M.2 (2230) Wi-Fi Slot<br />1 x RS232 (COM) Port<font color=red>*</font><br />Support Intel vPro...

www.asrock.com

Ist z.B. bei nem Mainboard mit Intel Q370 Chipsatz angesagt und eine Kiste hat mit fast absoluter Sicherheit halt "nur" nen M.2 (PCIe Gen3 x4) Slot!

Und das er da ein Mainboard mit Intel Q370 Chipsatz hat bekommt über Google nun wirklich fast jeder raus und seine Lenovo Kiste auch...



[Holt]

Und seine "schöne" M.2 SATA SSD läuft da mit hoher Sicherheit nicht!

Es ist eine reine Unterstellung das der Slot keinen SATA Port bietet und es ist ebenso eine reine Unterstellung das die neue WD SSD mit B+M Key eine M.2 SATA SSD ist, es könnte auch eine WD SN520 sein, die hat auch B+M Key, ist aber eine PCIe SSD, eben eine mit nur zwei PCIe Lanes.



[Alpha11]

Western Digital WD Blue 3D NAND SATA SSD 500GB, M.2 2280 / B-M-Key / SATA 6Gb/s (WDS500G2B0B) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Western Digital WD Blue 3D NAND SATA SSD 500GB, M.2 2280 / B-M-Key / SATA 6Gb/s (WDS500G2B0B) ✔ Bewertungen ✔ Produktinfo ⇒ Kapazität: 500GB (entspricht ca. 465.66GiB, weiterführende Informationen hierzu ) • Bauform: Solid State … ✔ Solid State Drives (SSD) ✔ Testberichte ✔...

geizhals.de

https://www.hardwareluxx.de/community/attachments/xx3-jpg.488398/

Das ist definitiv ne WDS5xxxxx = SATA SSD und zudem wurde seine Kiste definitiv niemals mit ner SATA M.2 SSD ausgeliefert und wird auch von keinem Laden mit SATA SSD zur Konfiguration oder zum Update angeboten!

Aber dir oder dem Weihnachtsmann das zu erzählen ist absolut gleich.

EOD



[Holt]

Und wer sagt uns das der TE wirklich das Bild von der SSD gepostet hat und nicht einfach von einer anderen mit B+M Key? Es ging ihm ja scheinbar mehr um den Key, sonst hätte er ja die Modellbezeichnung nicht abschneiden müssen.



[fireman007]

Heidernei ist hier viel los

Schau' mal auf die andere Seite der alten SSD, da dürften nur vier Kontakte sein. Der Anschluss hat ja auf beiden Seiten Kontakte, genau wie die SSD, und der Anschluss auf dem Mainboard hat auf der "unsichtbaren" Seite eben fünf Kontakte.

,,,,man bin ich Doof


War aber wirklich am Anfang schlecht informiert,bei dieser Schnittstelle hab ich eigentlich noch nie ne SSD verbaut.
Dank Eurer Hilfe hab ich dann nun aber doch eine andere gefunden.
Hab nun diese genommen......Transcend 512GB NVMe PCIe Gen3 x4 MTE220S
Sie muss nicht die beste und schnellste sein,Sie muss laufen .....werde dann kurz berichten.

Vielen Dank für die ganzen Infos.



[Holt]

Transcend 512GB NVMe PCIe Gen3 x4 MTE220S

Da finde ich ja nicht einmal die Information welchen Controller die hat, absoluter No-Go!



[MrWahoo]

Müsste ein Silicon Motion SM2262EN sein.



[Holt]

Der SM2262EN ist auf gute Performance nur bei leerer SSD optimiert, voll performen sie teils schlechter als gute SATA SSDs, also ein Blender und nur auf gute Benchmarkergebnisse in den Reviews ausgelegt, bei denen die SSDs ja meistens nur leer gebencht werden.
