[Projekt] MESHi [SSUPD Meshlicious watercooled]

[XTaZY]

Hallo Zusammen,

da schon ein paar Mal die Frage bzgl. eines Worklogs aufkam, habe ich nun endlich mal ein bisschen Zeit gefunden ein bereits fertigen Build ein bisschen zu dokumentieren.

Dazu kommt noch dass, die nächsten Woche neue Hardware Platz in dem Gehäuse finden wird

Aktuelle Hardware:
- AMD Ryzen 5600x
- Gigabyte B550i Aorus Pro AX
- 2x 8GB G.Skill DDR4-4000
- Nvidia RTX 3080 Founders Edition
- Corsair SF-750
- 1x Samsung 980 Pro 1TB
- 1x Samsung 960 Evo 1TB
- Louqe COBALT Gen4+ Riser
- SSUPD Meshlicious

Geplante Hardware:
- AMD Ryzen 9 7945hx
- Minisforum BD790i
- 2x 16GB Kingston FURY DDR5-5600 So-Dimm
- MSI GeForce RTX 5070 Ti (Ventus 3X OC)
- Corsair SF-750
- 1x Samsung 9100 Pro 1TB
- 1x Samsung 980 Pro 1TB
- Louqe COBALT Gen4+ Riser
- SSUPD Meshlicious

-------------------------------------------------

Aktuelle Wasserkühlung:
- Watercool Heatkiller IV
- EKWB RTX 3080 FE
- HWLabs GTS 280 xFlow Radiator
- 2x Arctic P14 PWM
- Iceman Reservoir
- Alphacool DDC310 Pumpe
- EKWB ZMT 16/10
- Bitspower Tüllen
- AquaComputer Aquaero 6 LT
- AquaComputer Double Protect Ultra gelb

Geplante Wasserkühlung:
- Liquid Extasy BD790i Monoblock
- Alphacool Core Geforce RTX 5800 Reference
- HWLabs GTS 280 xFlow Radiator
- 2x Arctic P14 PWM
- 7mm Fan Shroud
- Iceman Reservoir
- Alphacool DDC310 Pumpe
- Watercool HEATKILLER CLEAR Tubing 16/10
- Bitspower Tüllen
- AquaComputer Aquaero 6 LT
- AquaComputer Double Protect Ultra gelb

-------------------------------------------------

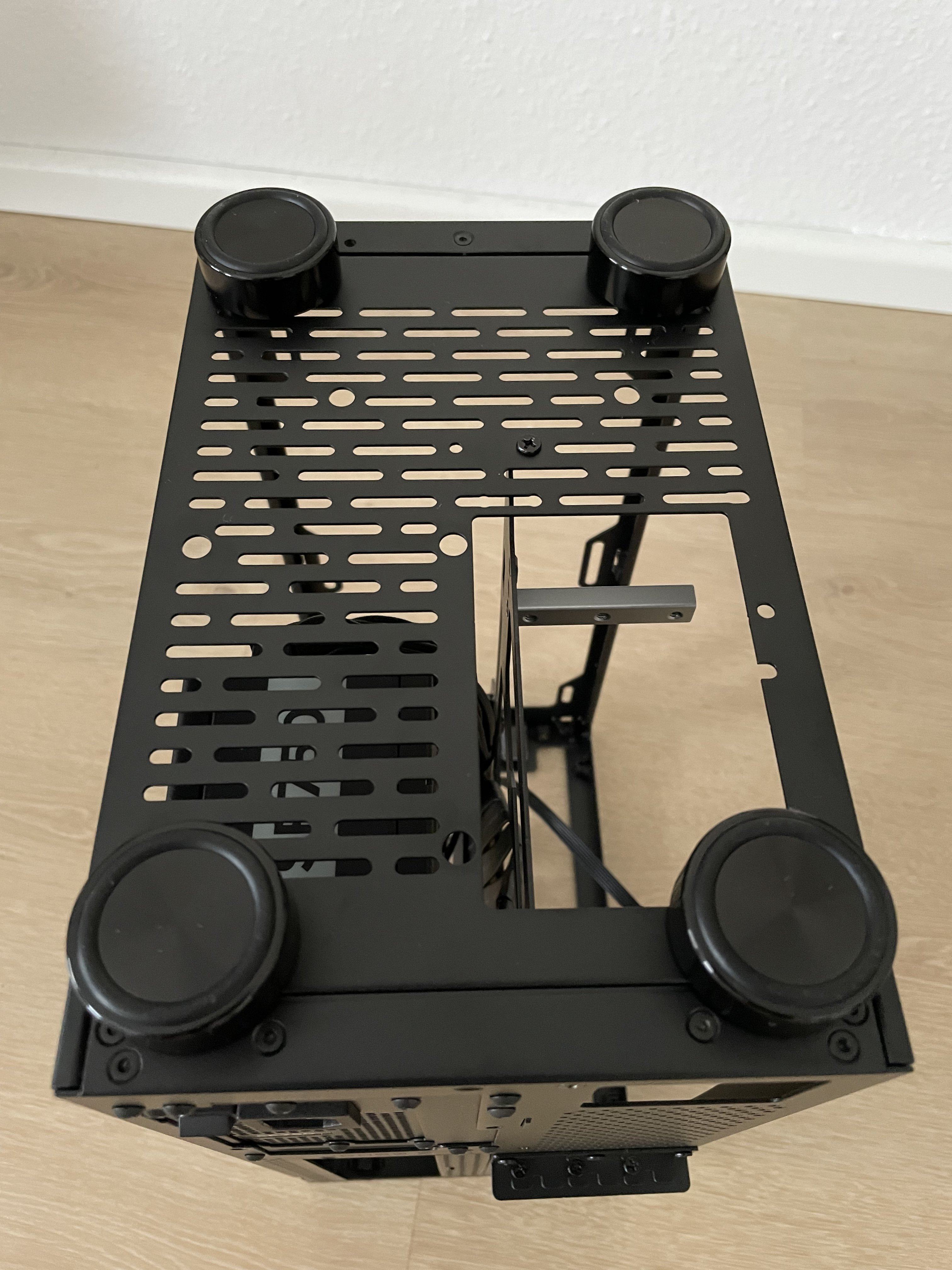

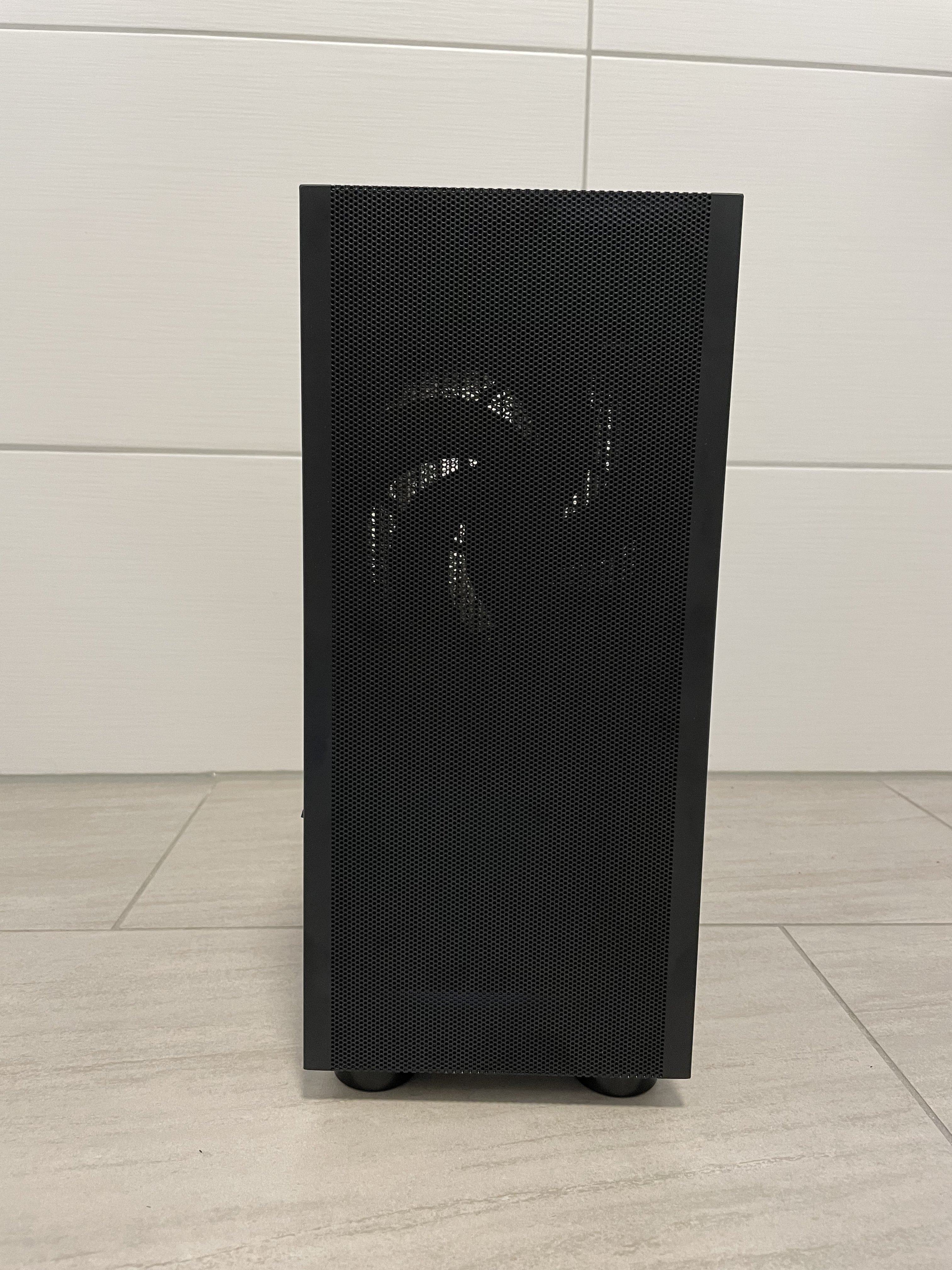

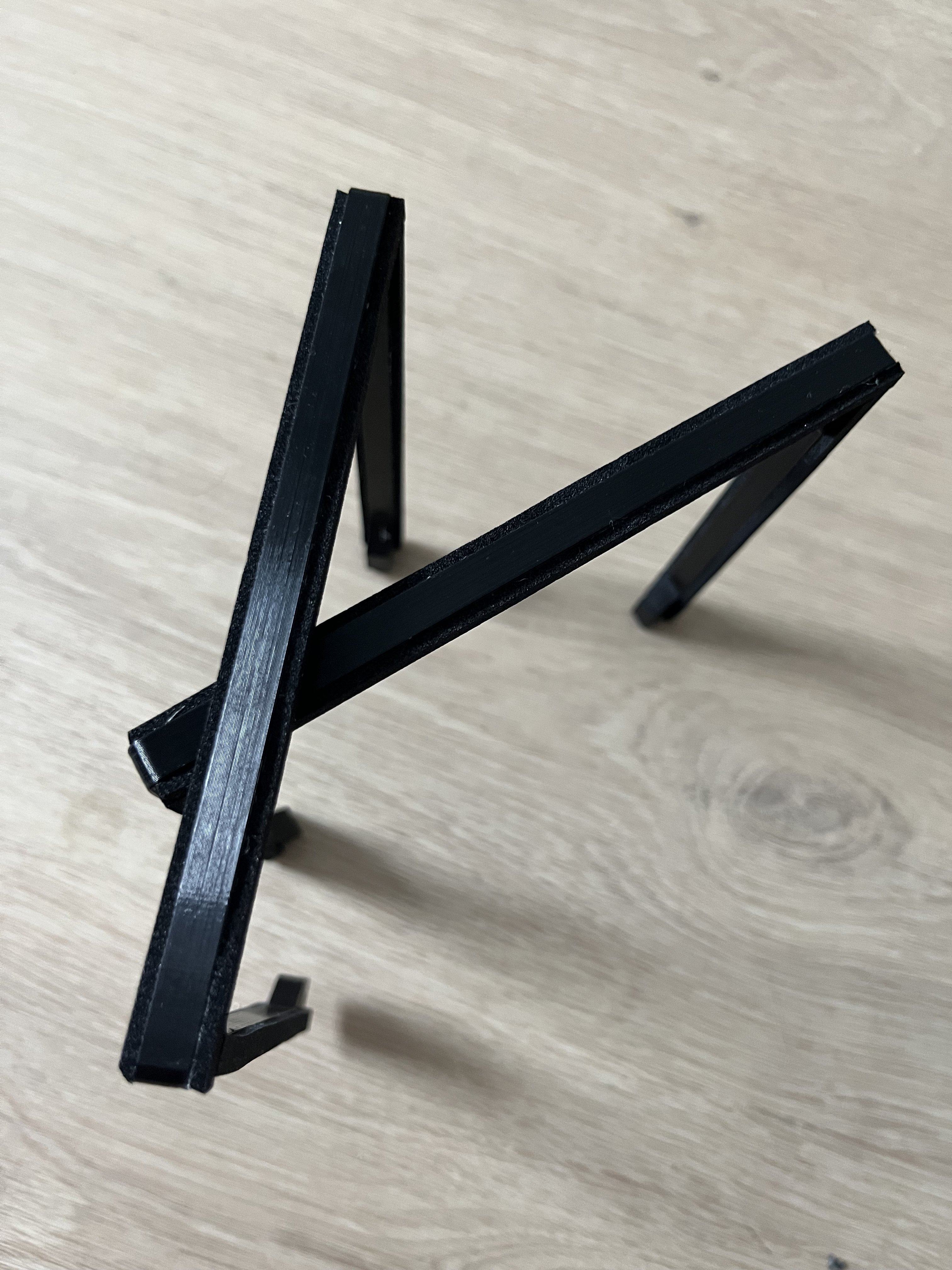

Erste Schritte - Netzteil & Gehäusefüße verbauen





-------------------------------------------------


Weitere Schritte folgen



[XTaZY]

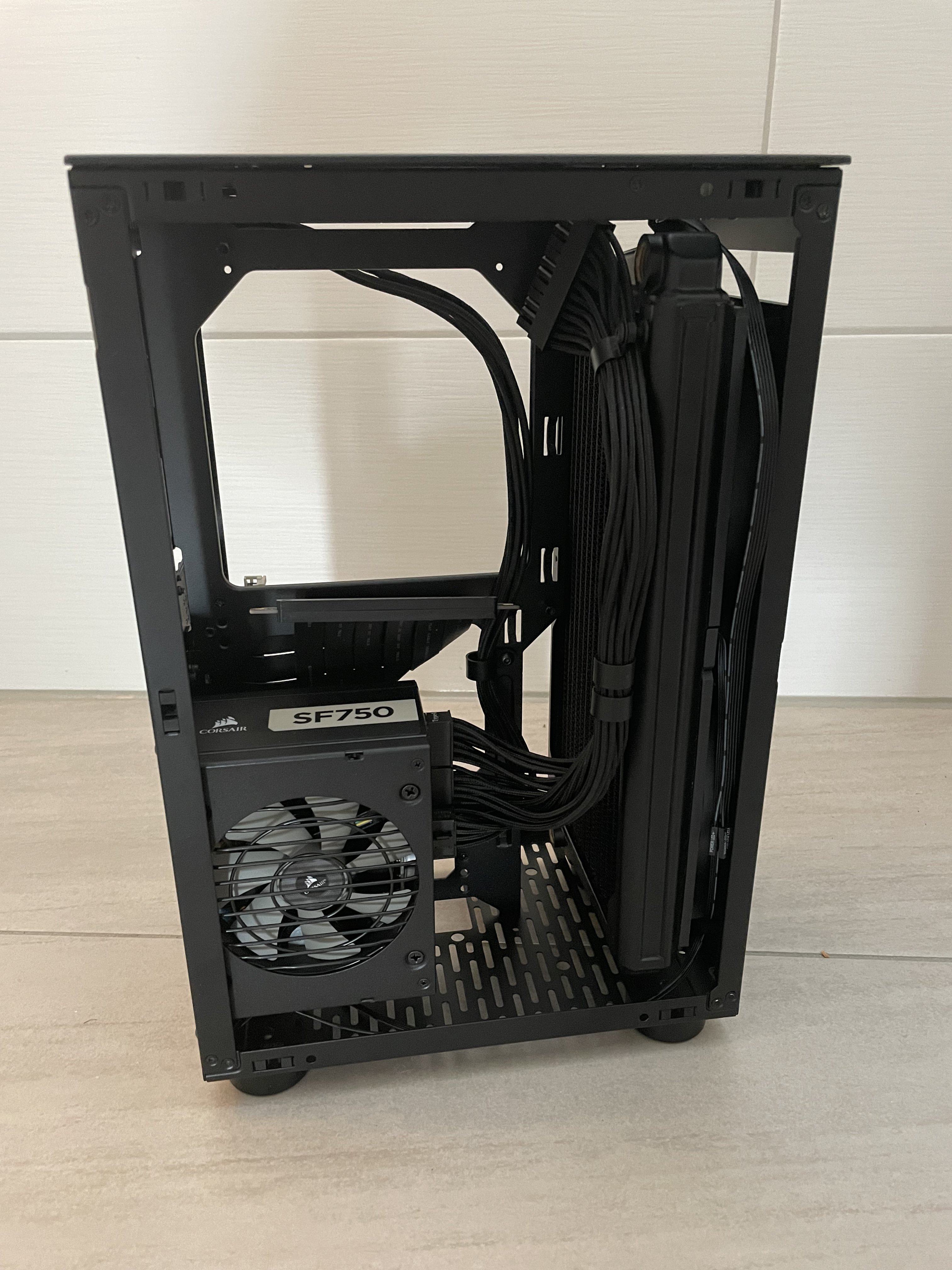

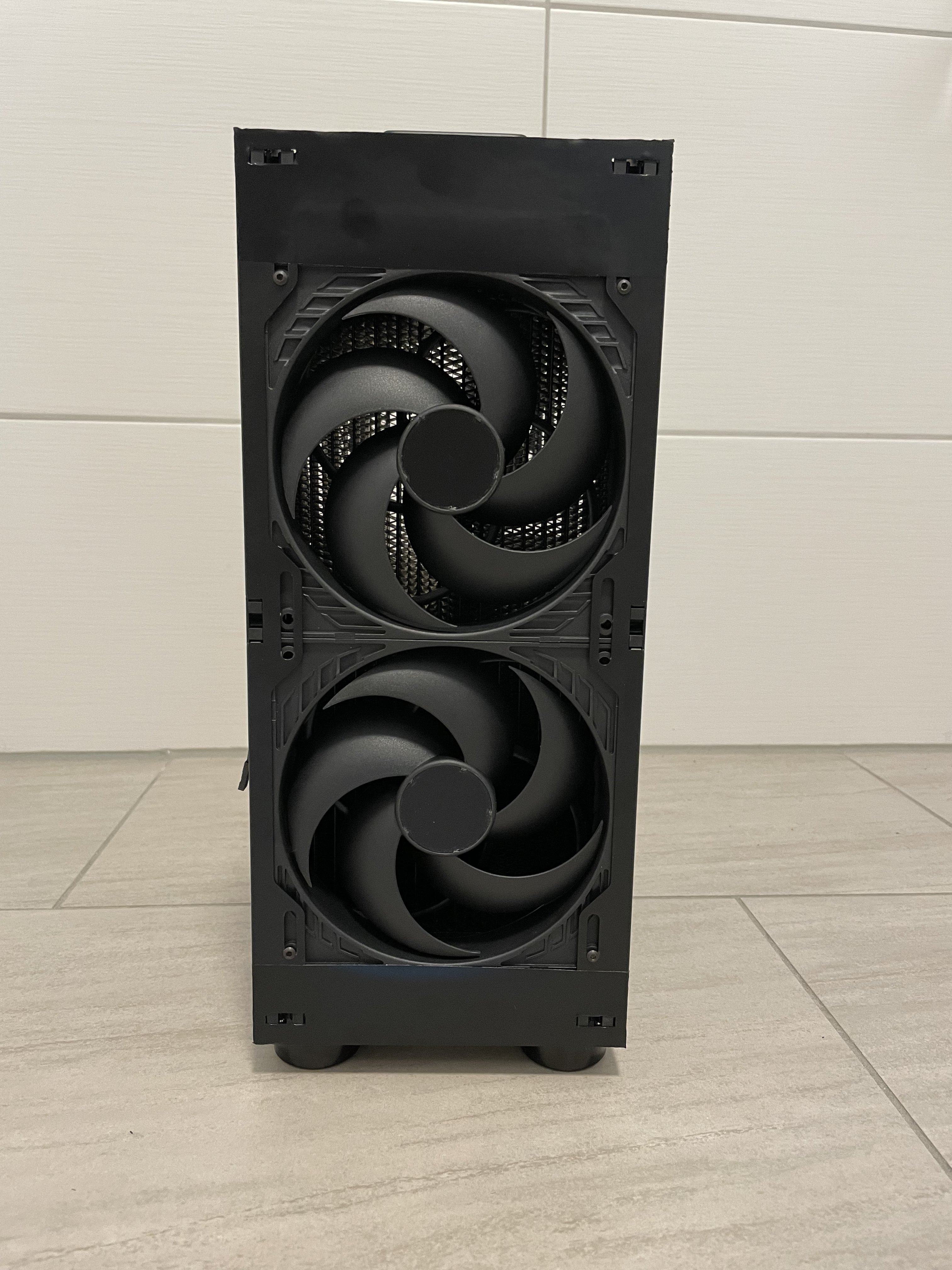

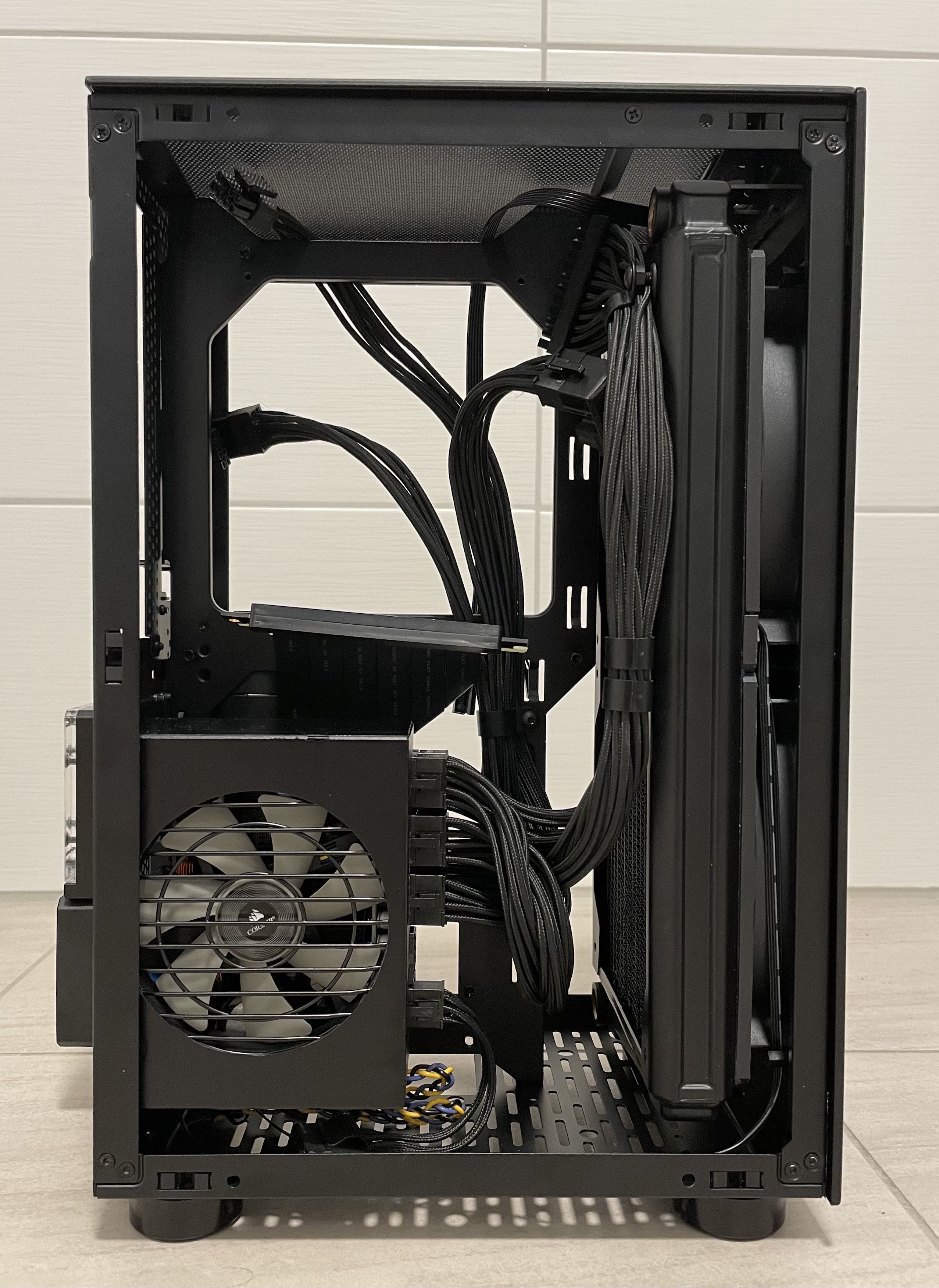

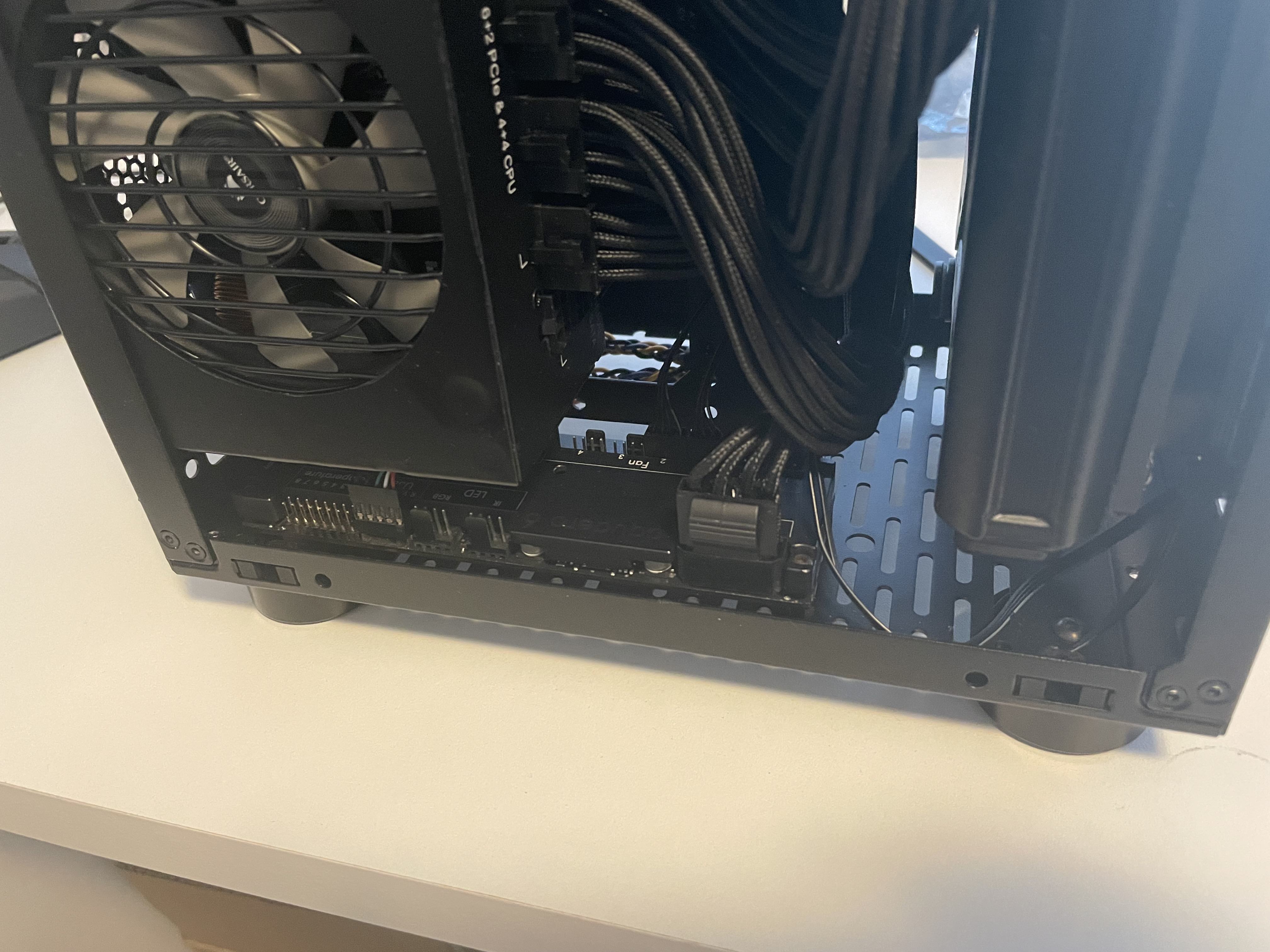

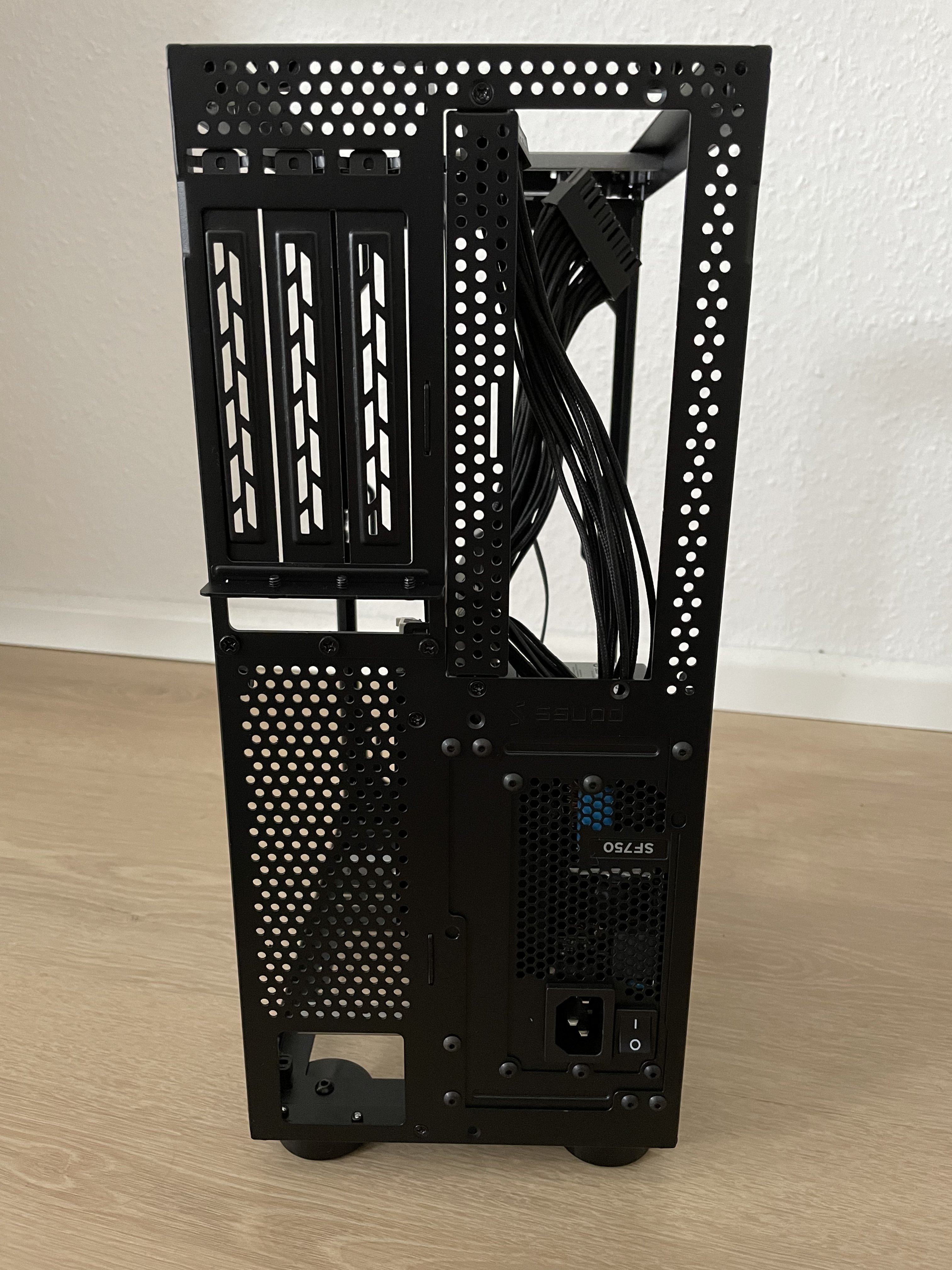

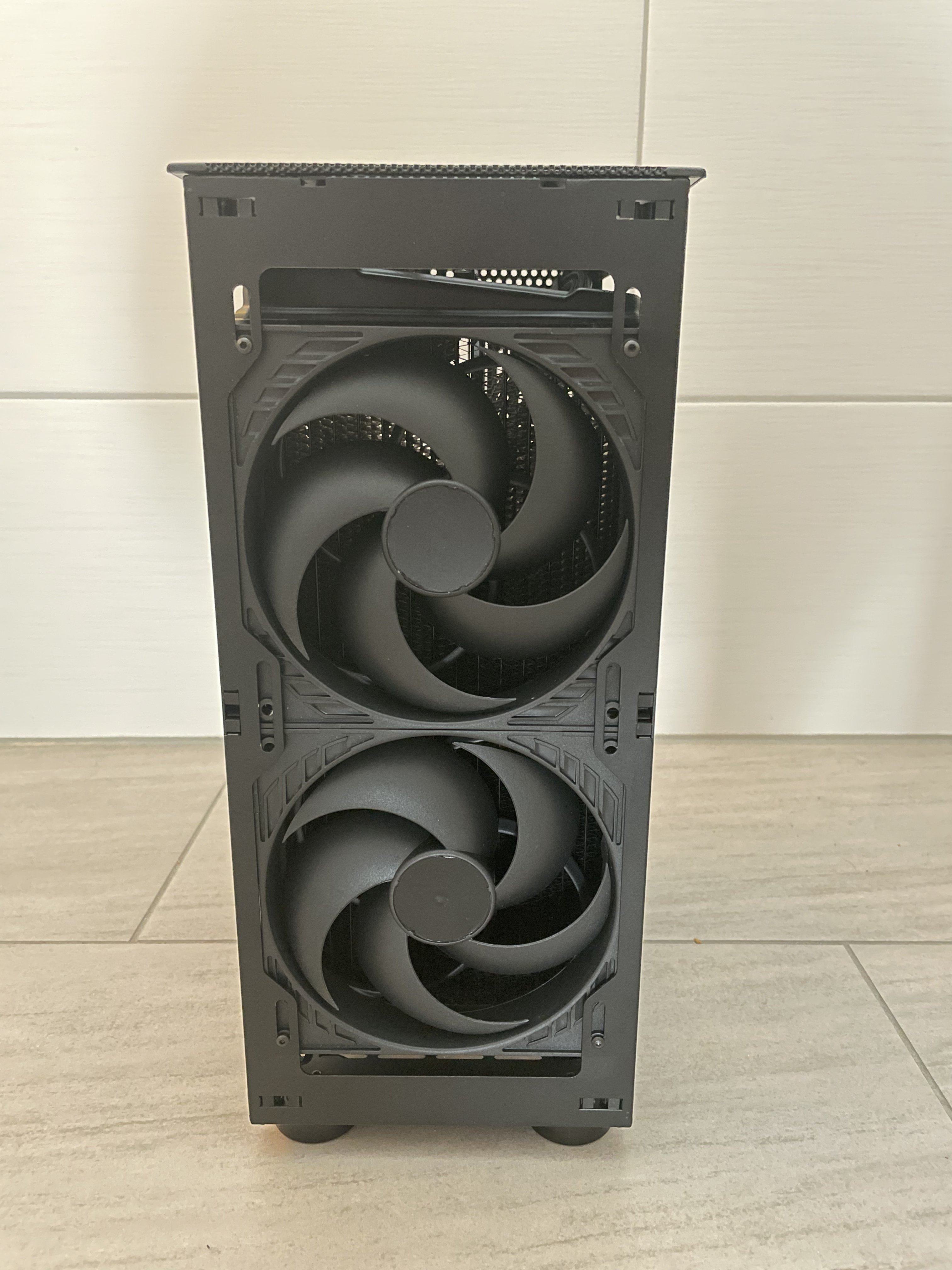

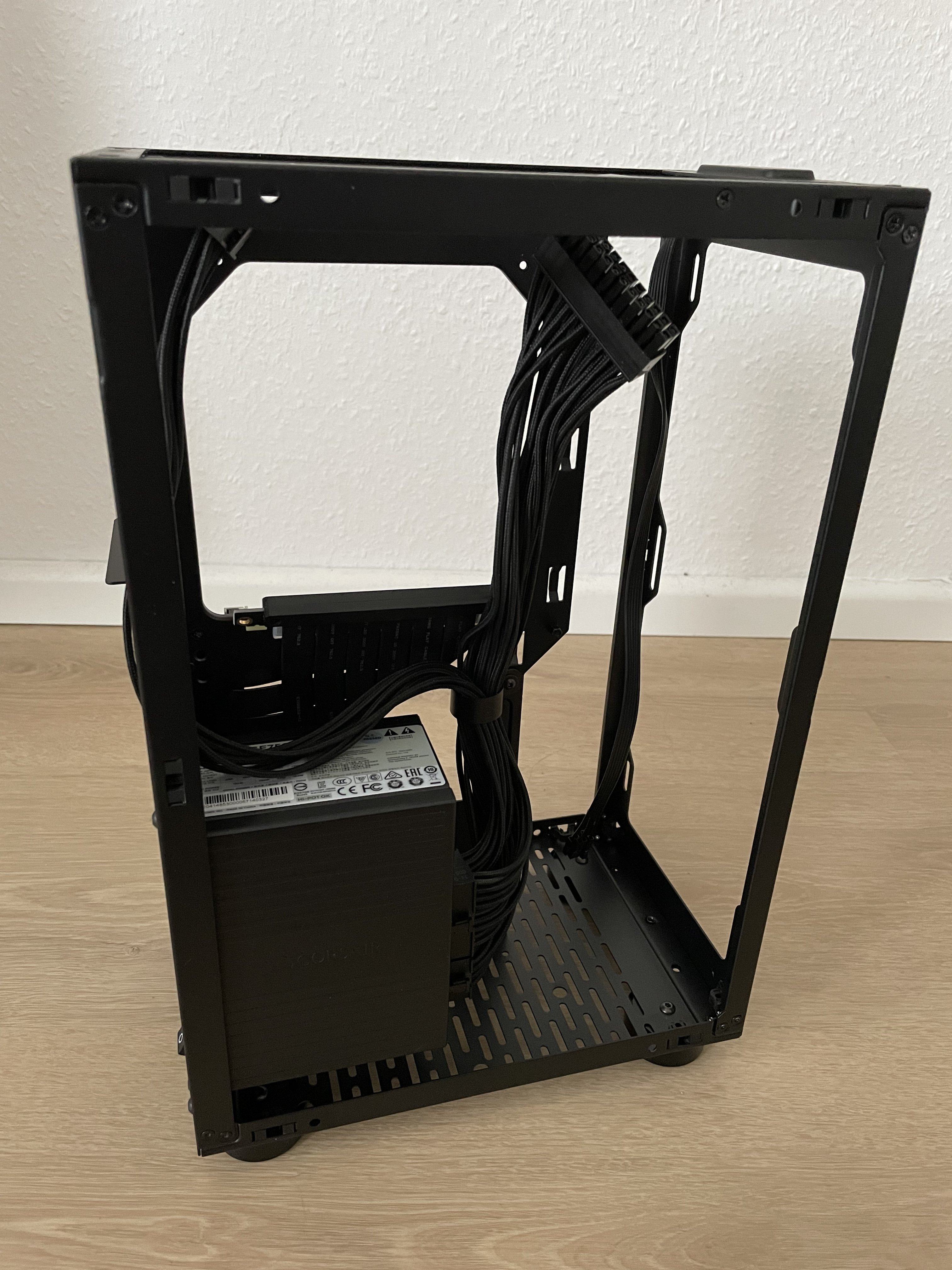

Erste Schritte - Netzteil & Gehäusefüße verbauen


-------------------------------------------------

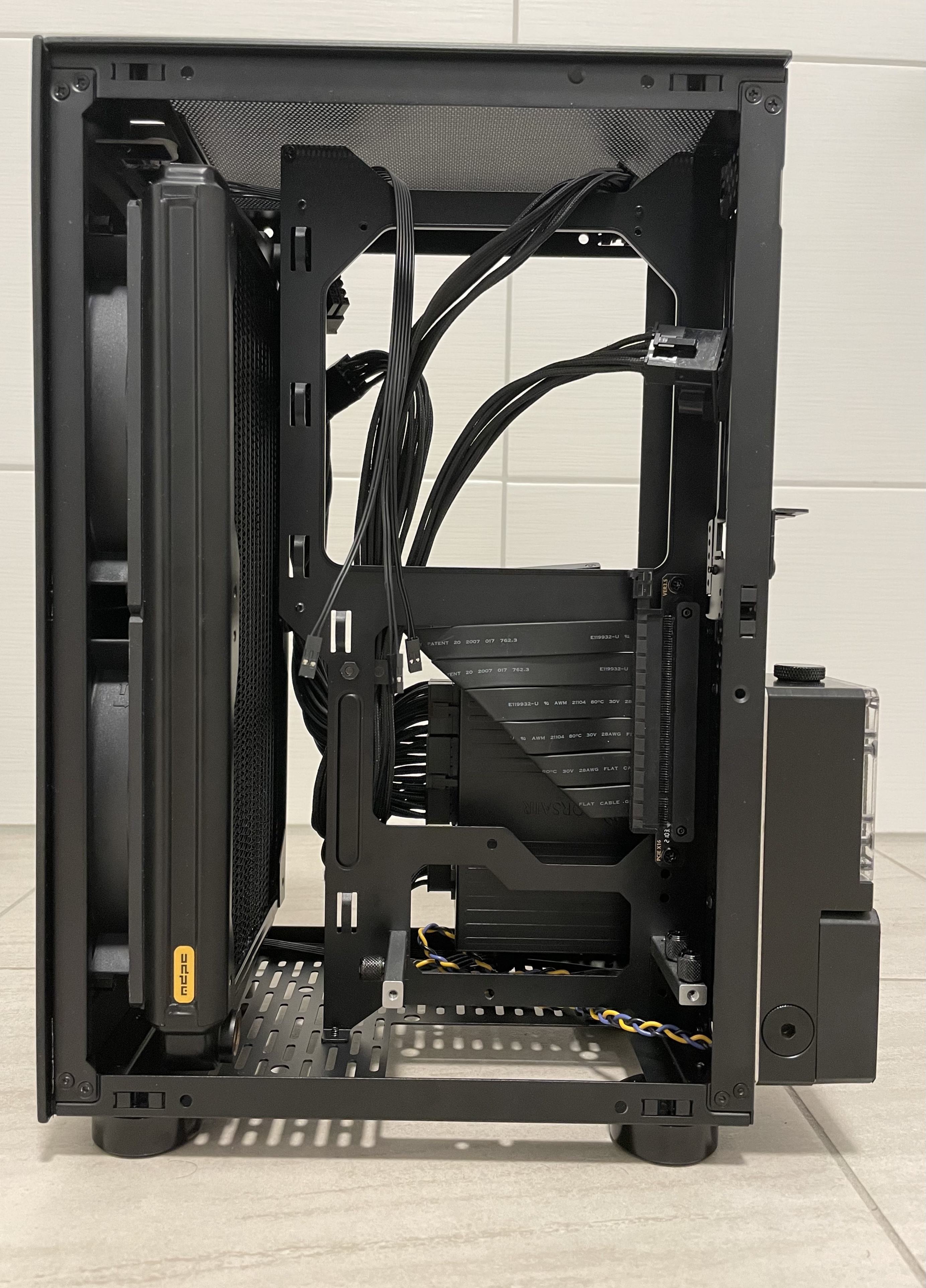

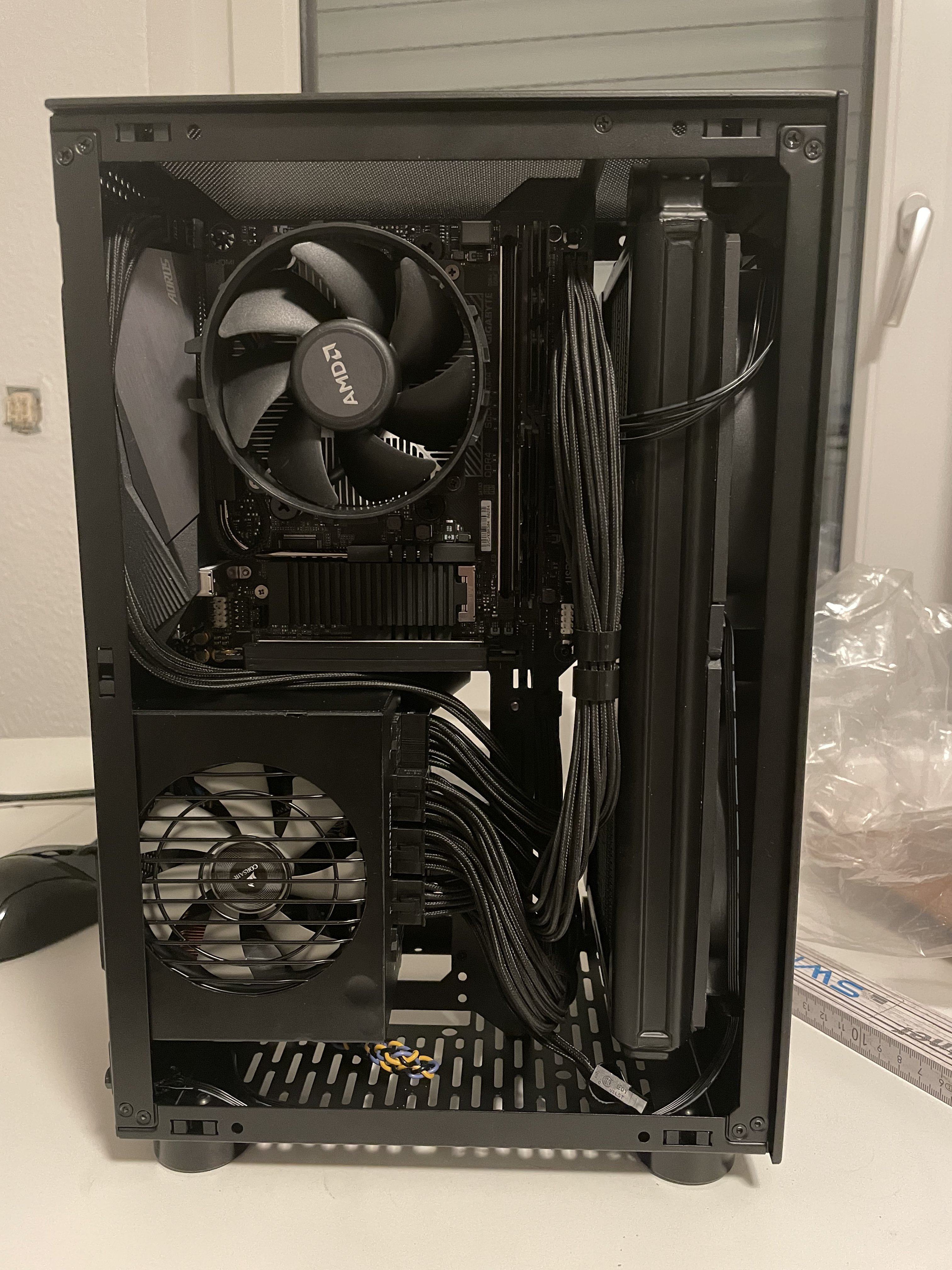

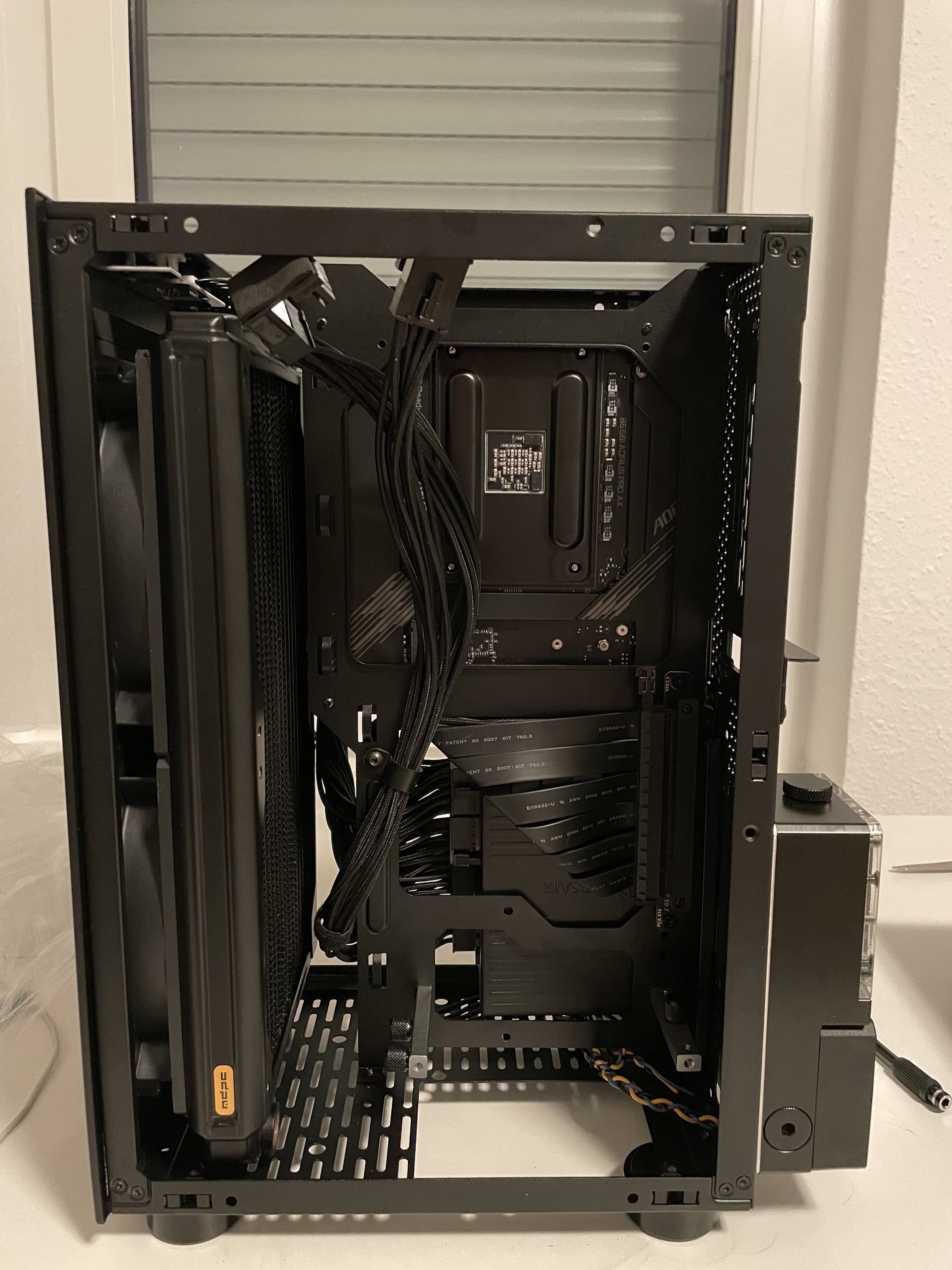

Radiator Probesitzen und Test-Verkabelung.
Lüfternaben schwarz foliert und ein bisschen Kosmetik



-------------------------------------------------

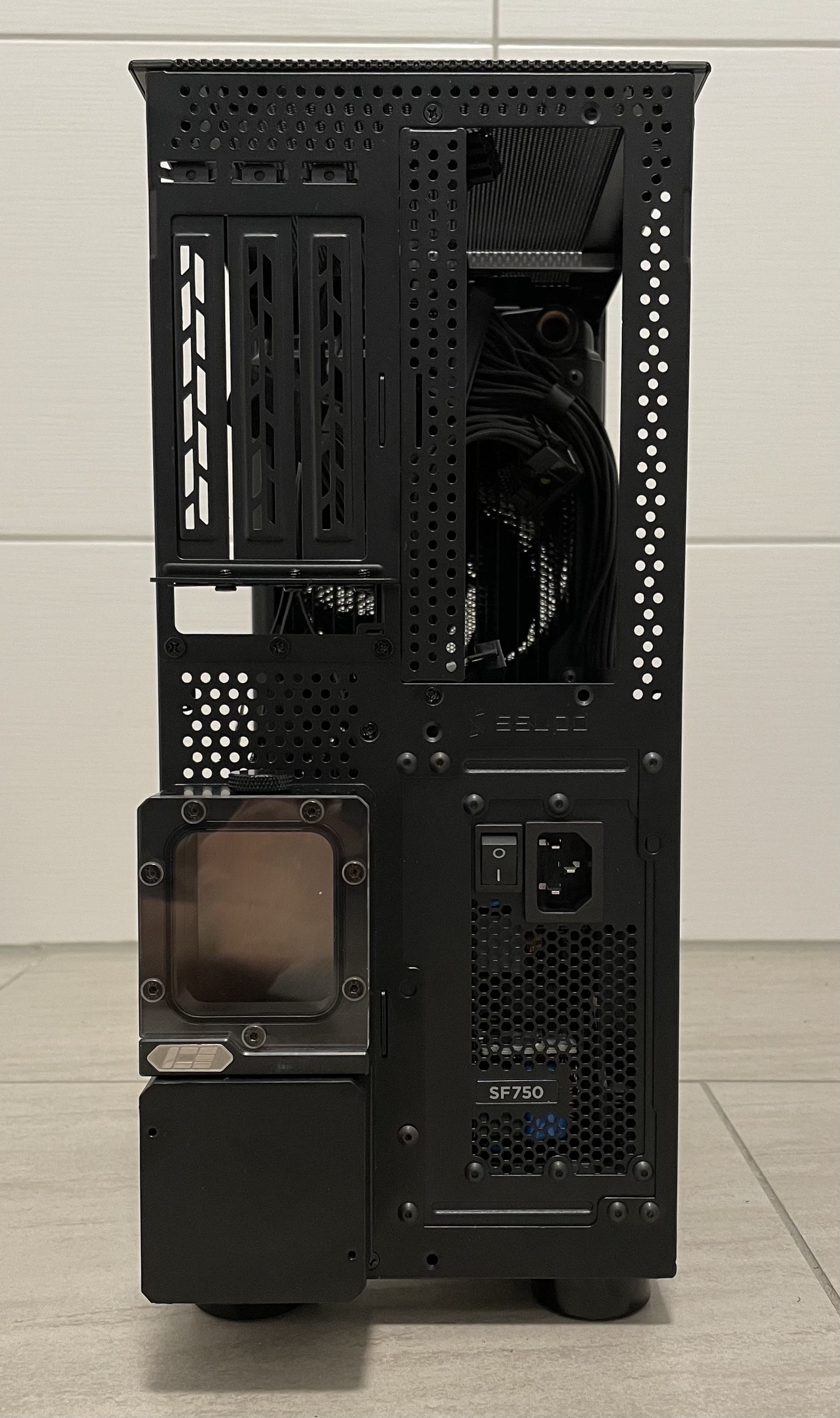

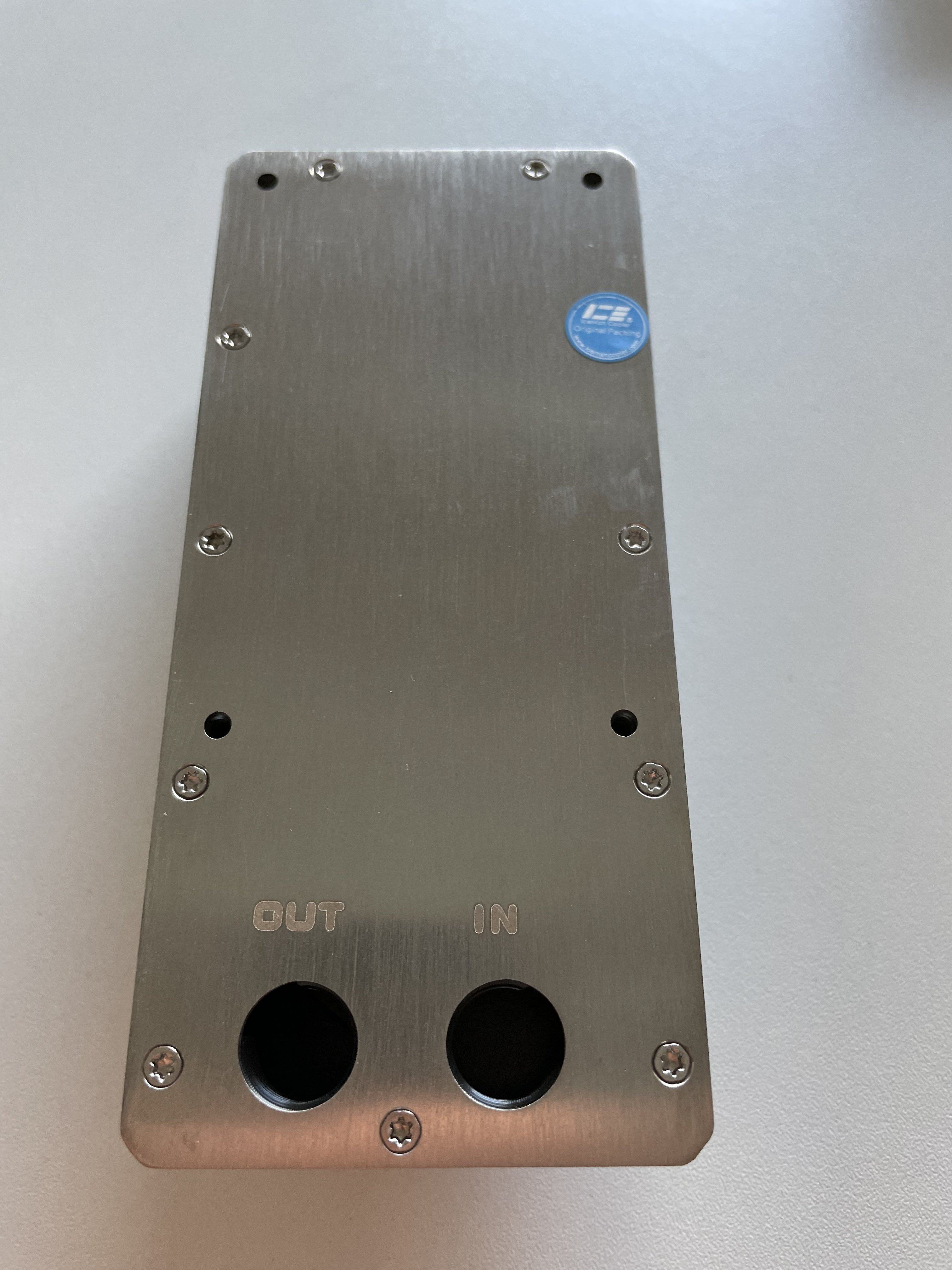

Iceman Reservoir installiert




-------------------------------------------------

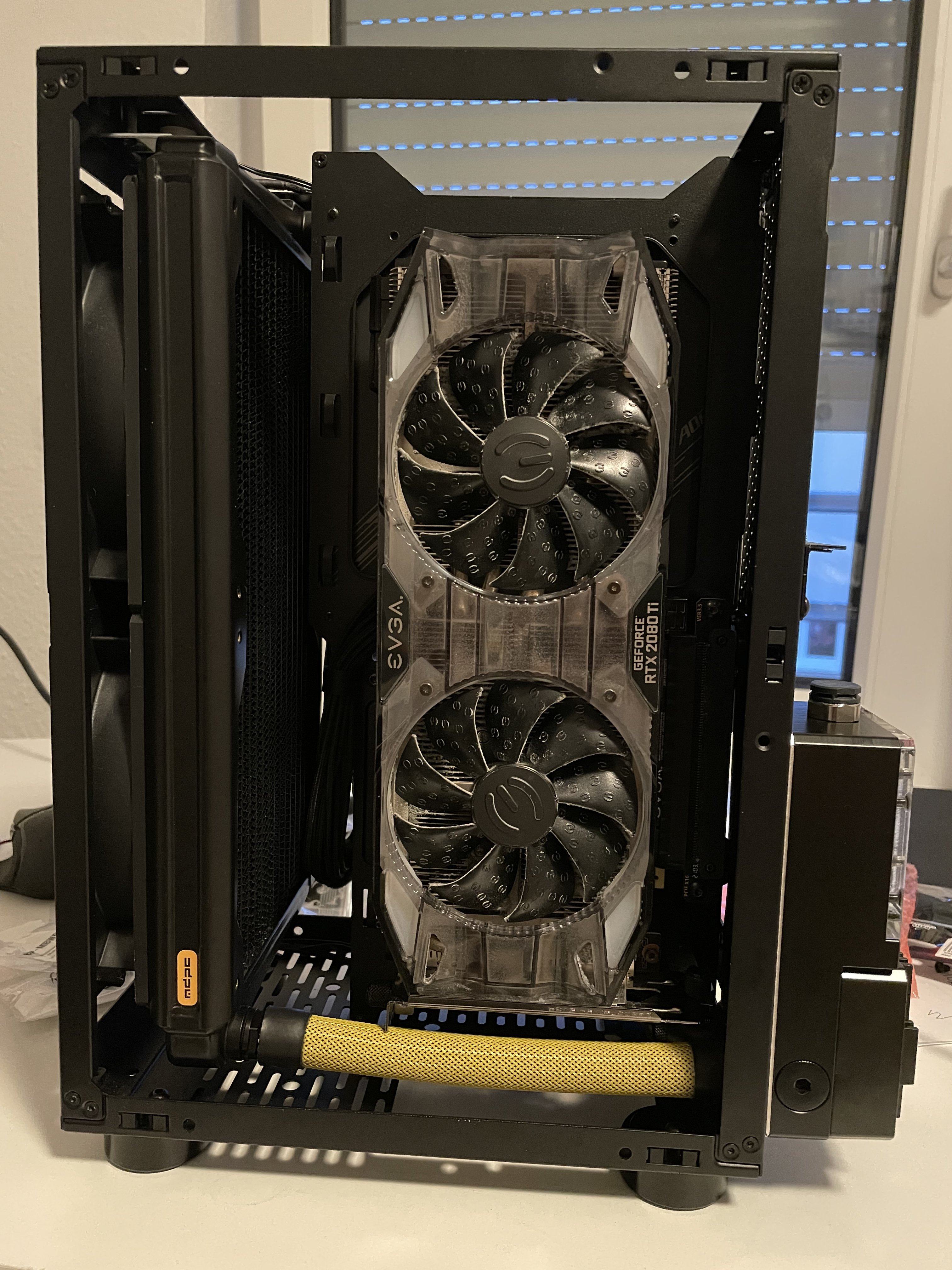

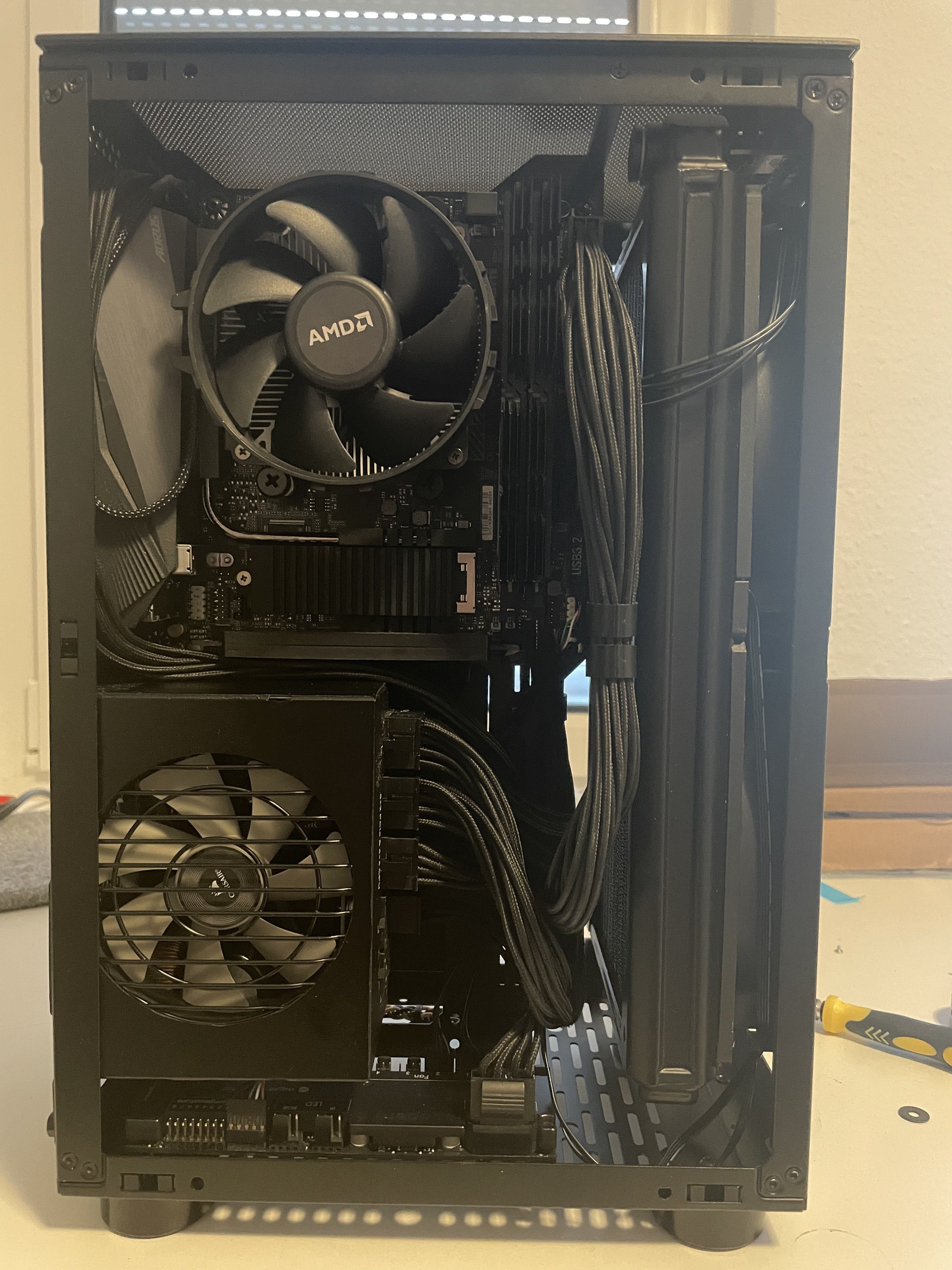

Hardware erhalten und getestet



-------------------------------------------------

Aquero 6 LT montiert



-------------------------------------------------

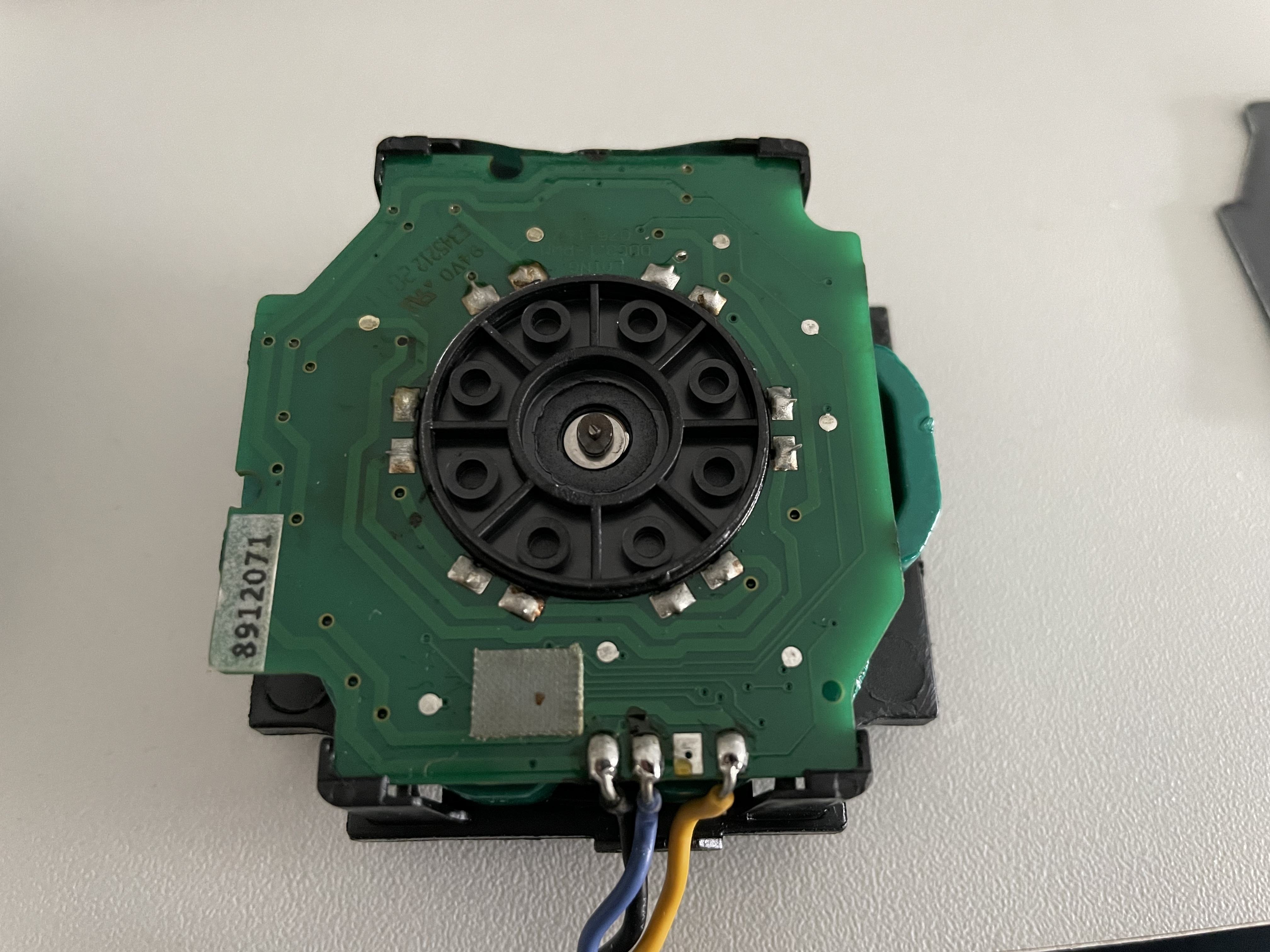

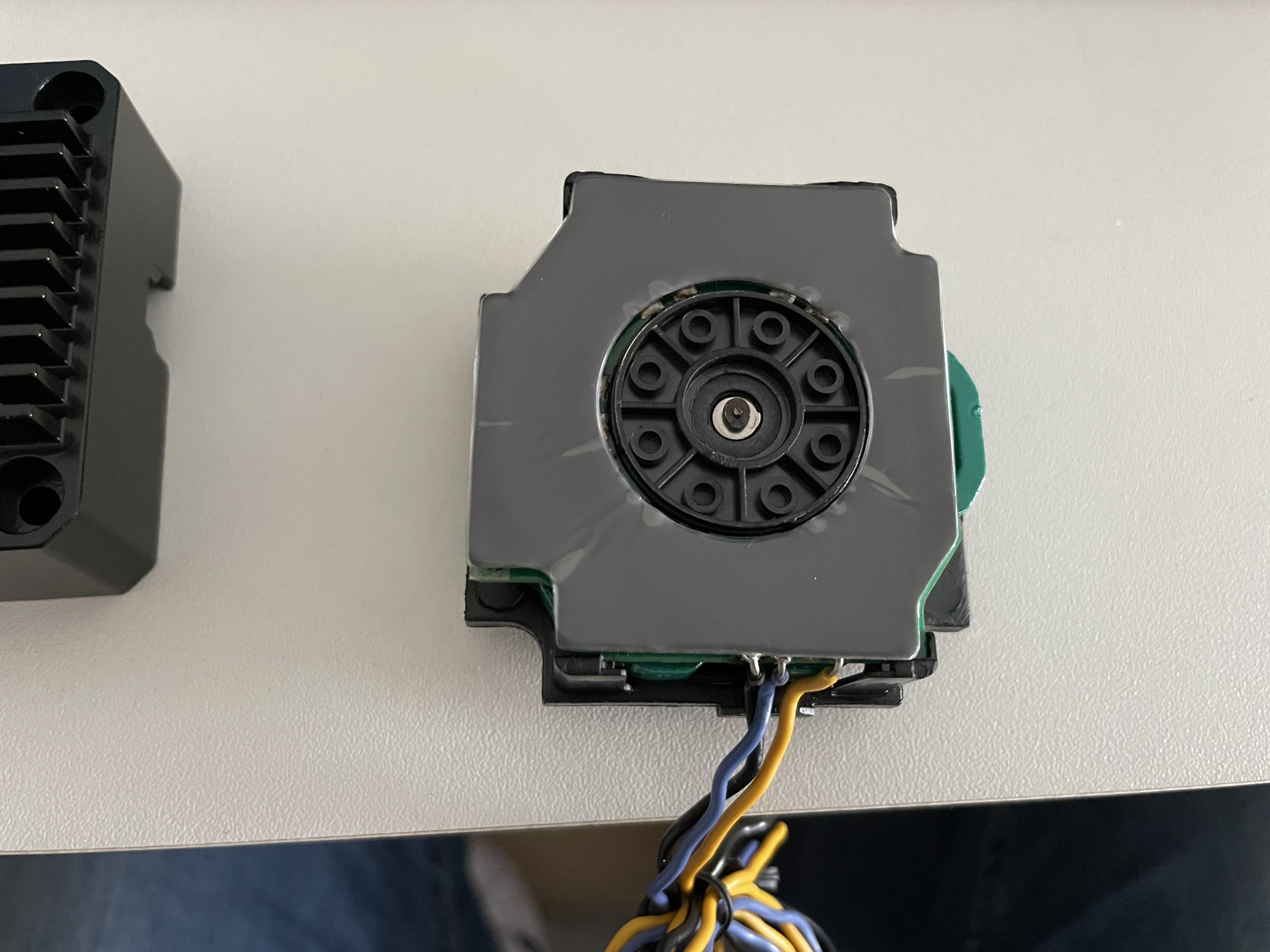

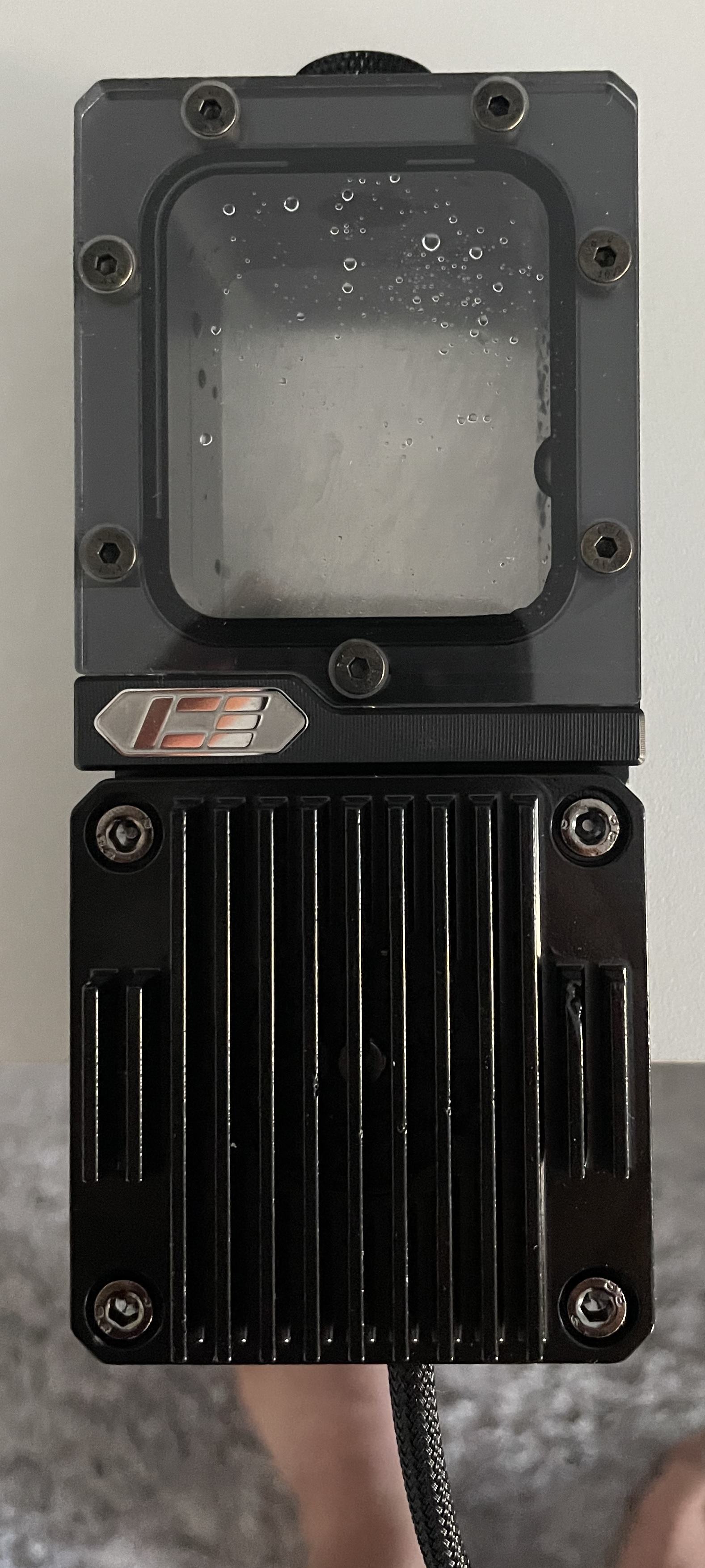

Alphacool DDC310 auf 4-Pin PWM-Stecker umgepinnt, so dass die Pumpe direkt mit einem Kabel über den Aquaero 6 LT mit Strom versorgt wird.

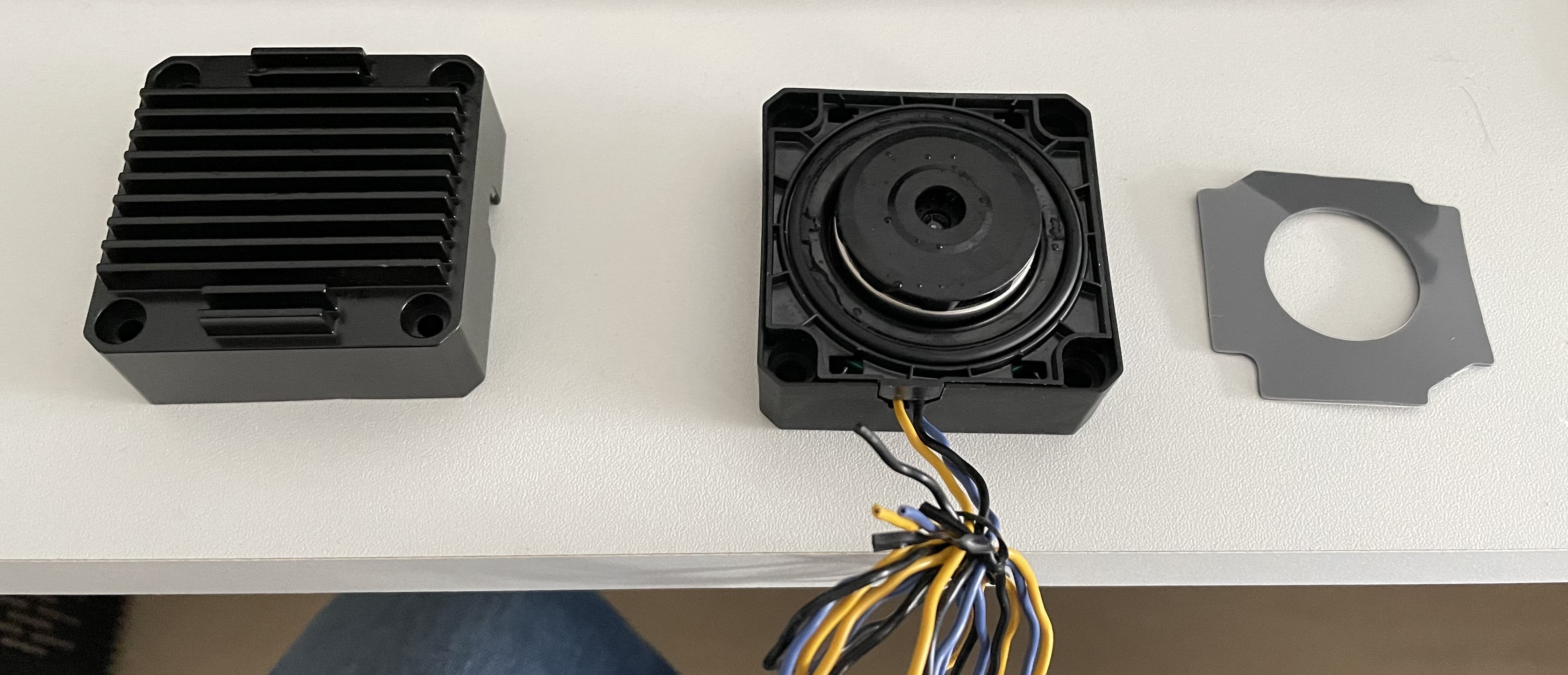

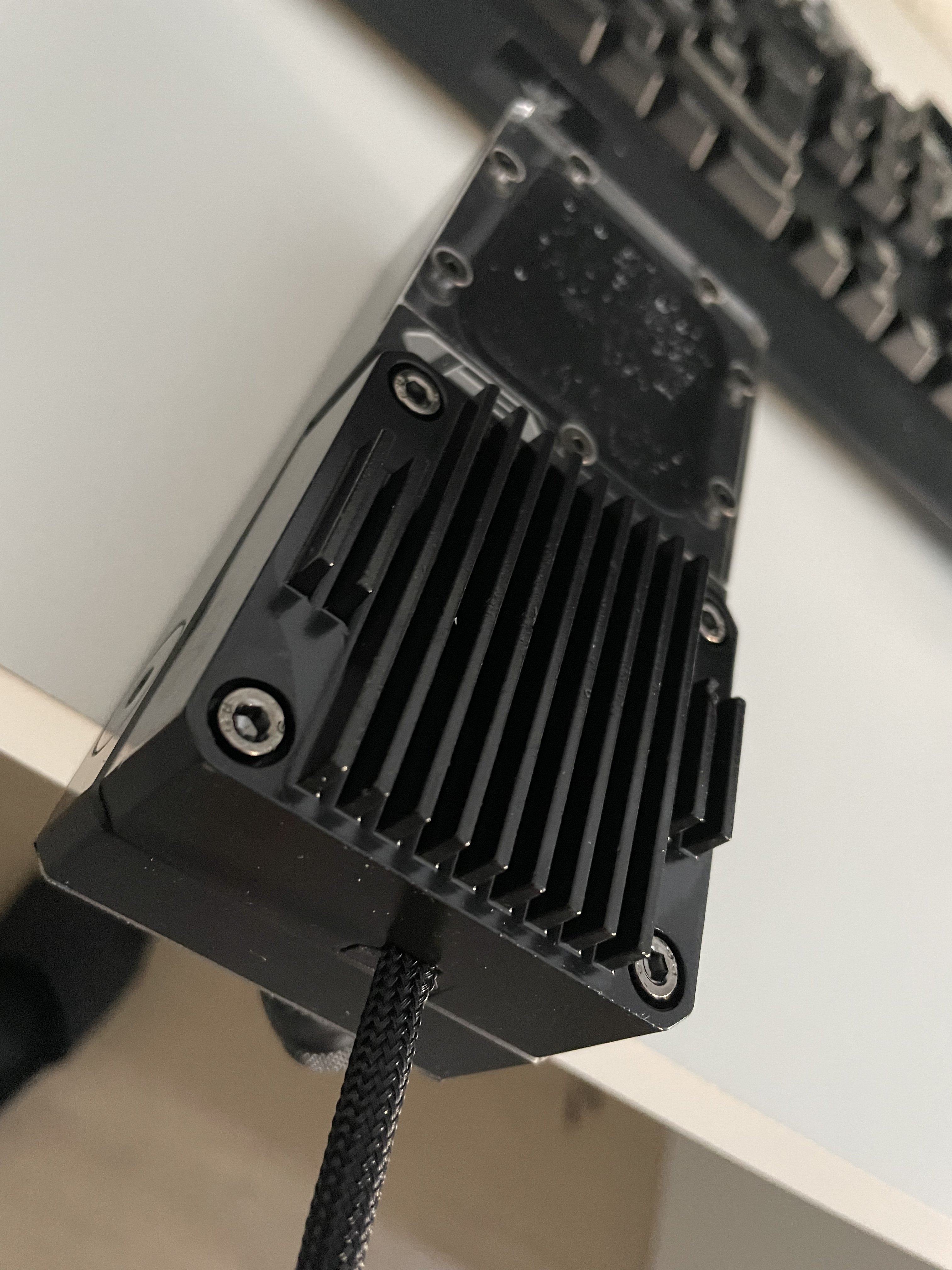

Zusätzlich die DDC310 mit EKWB DDC-Kühler versehen.



-------------------------------------------------

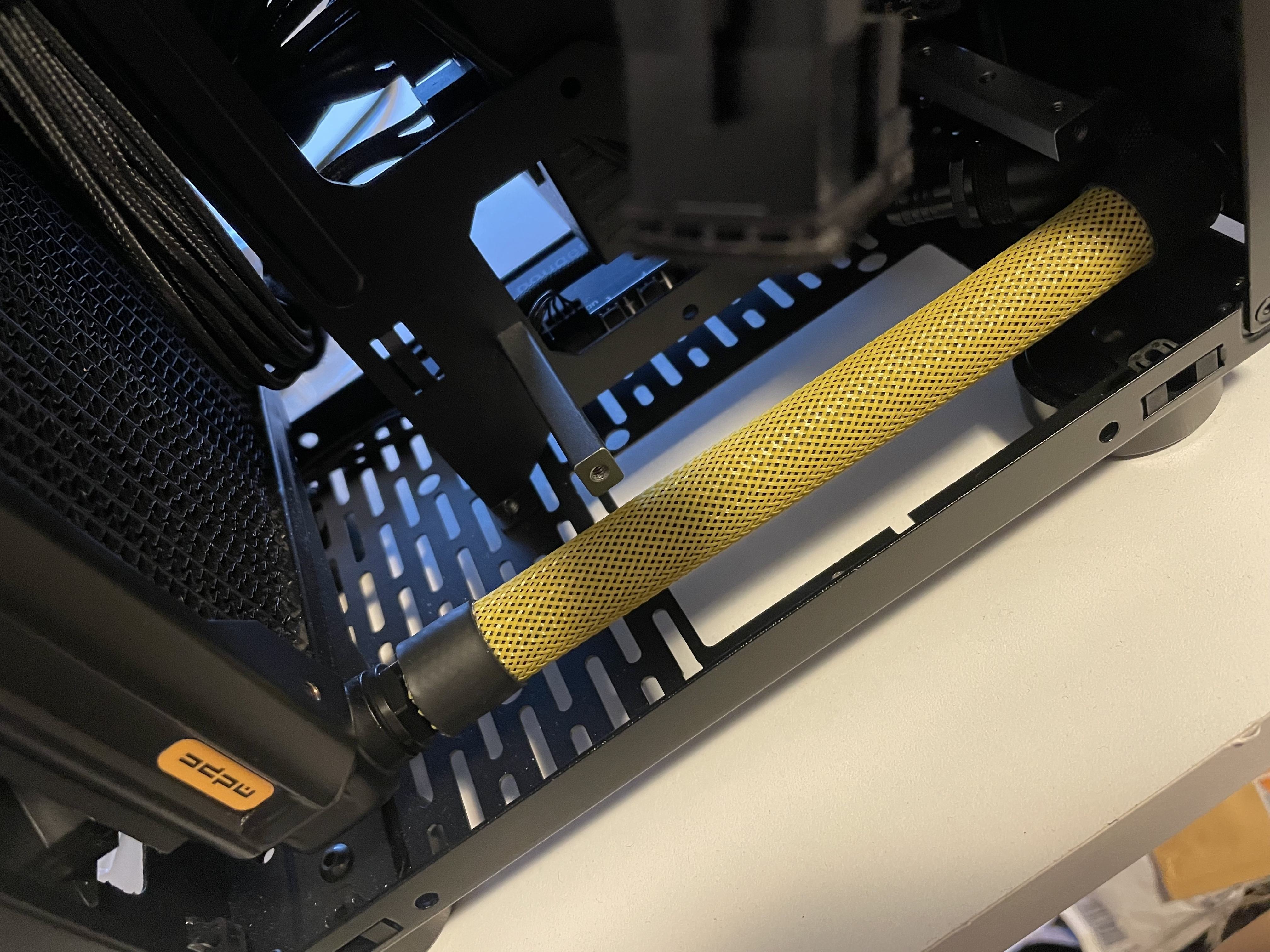

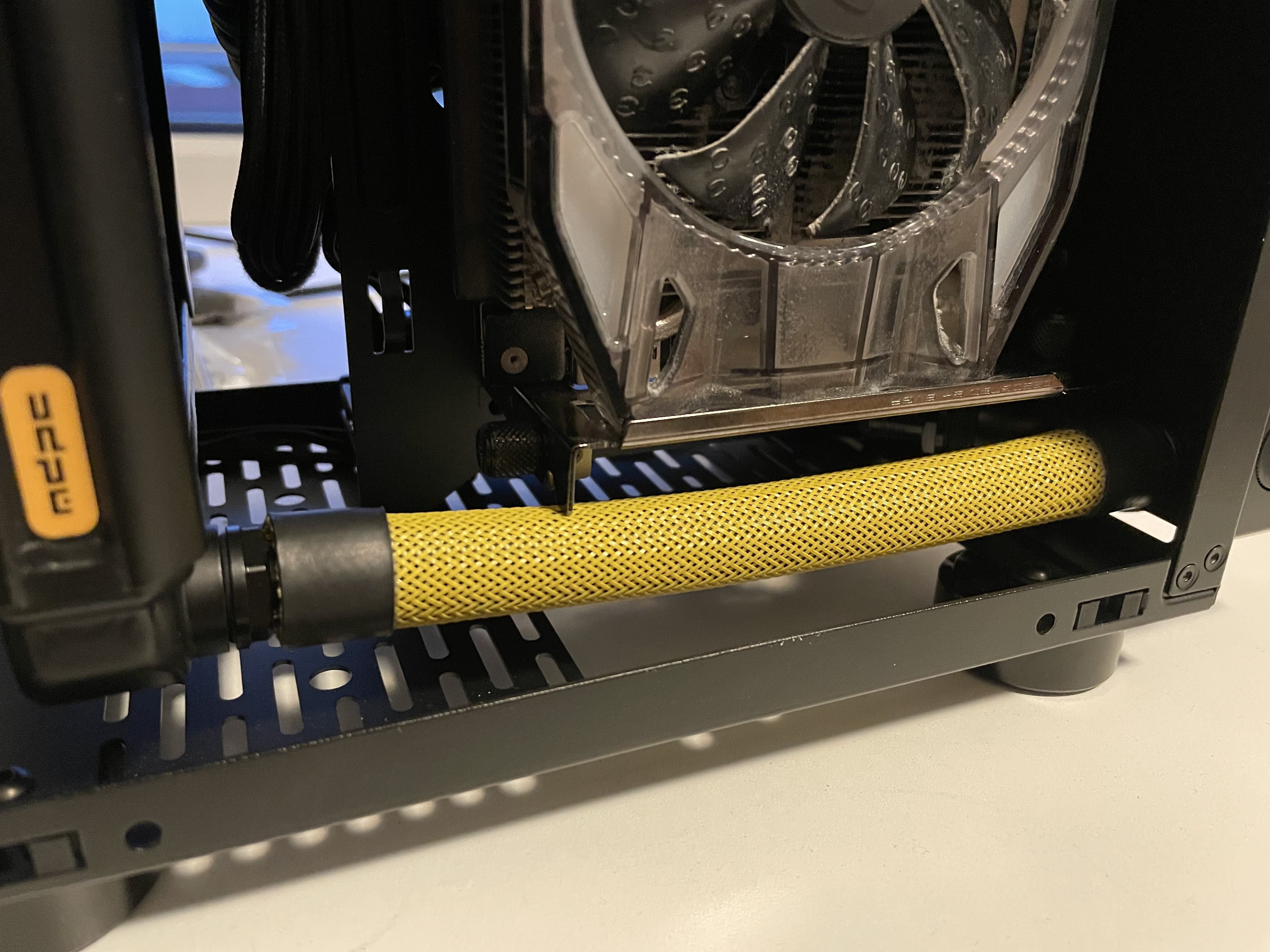

Erste gesleevte Verschlauchung getestet und für gut empfunden



[XTaZY]

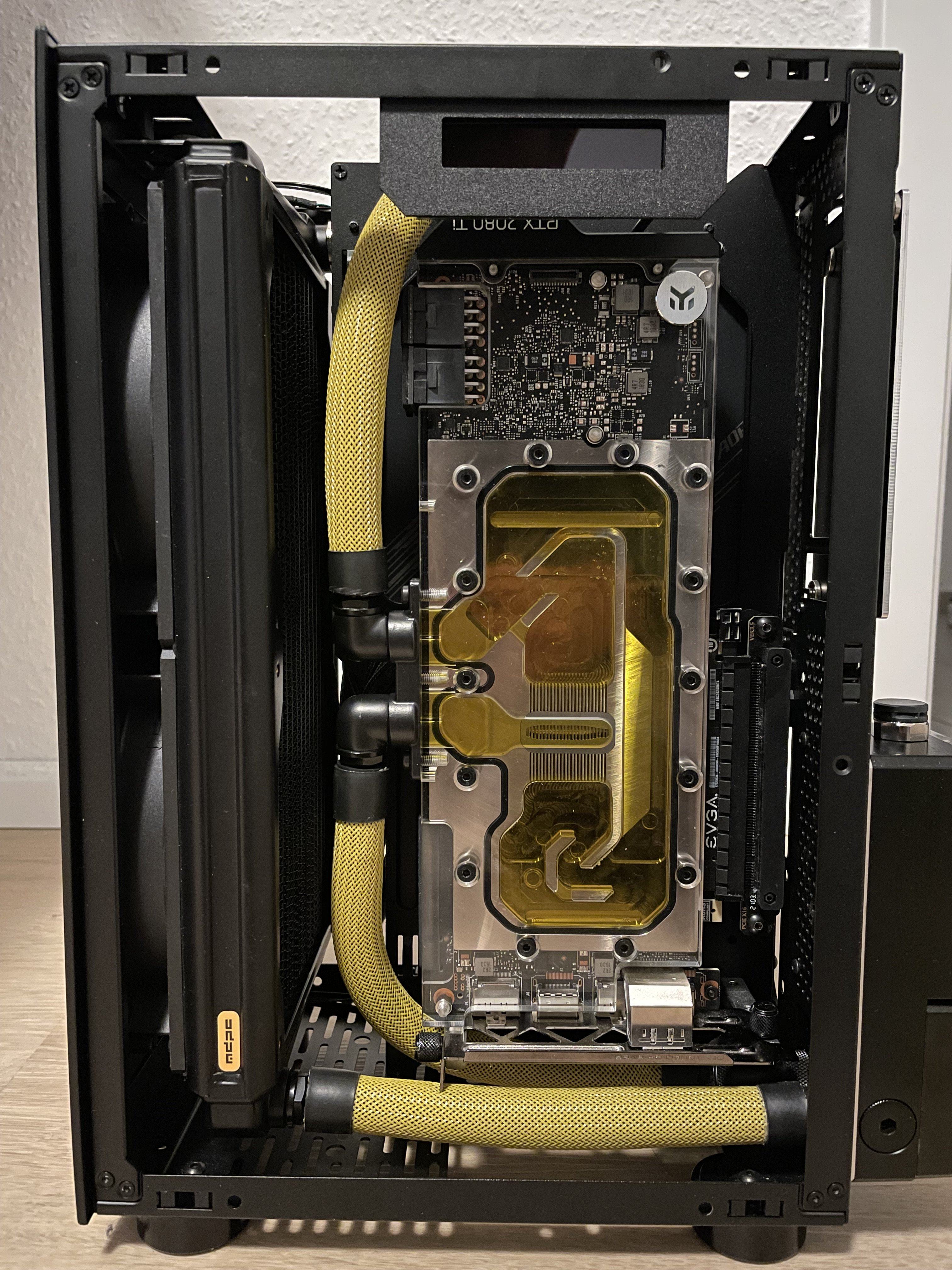

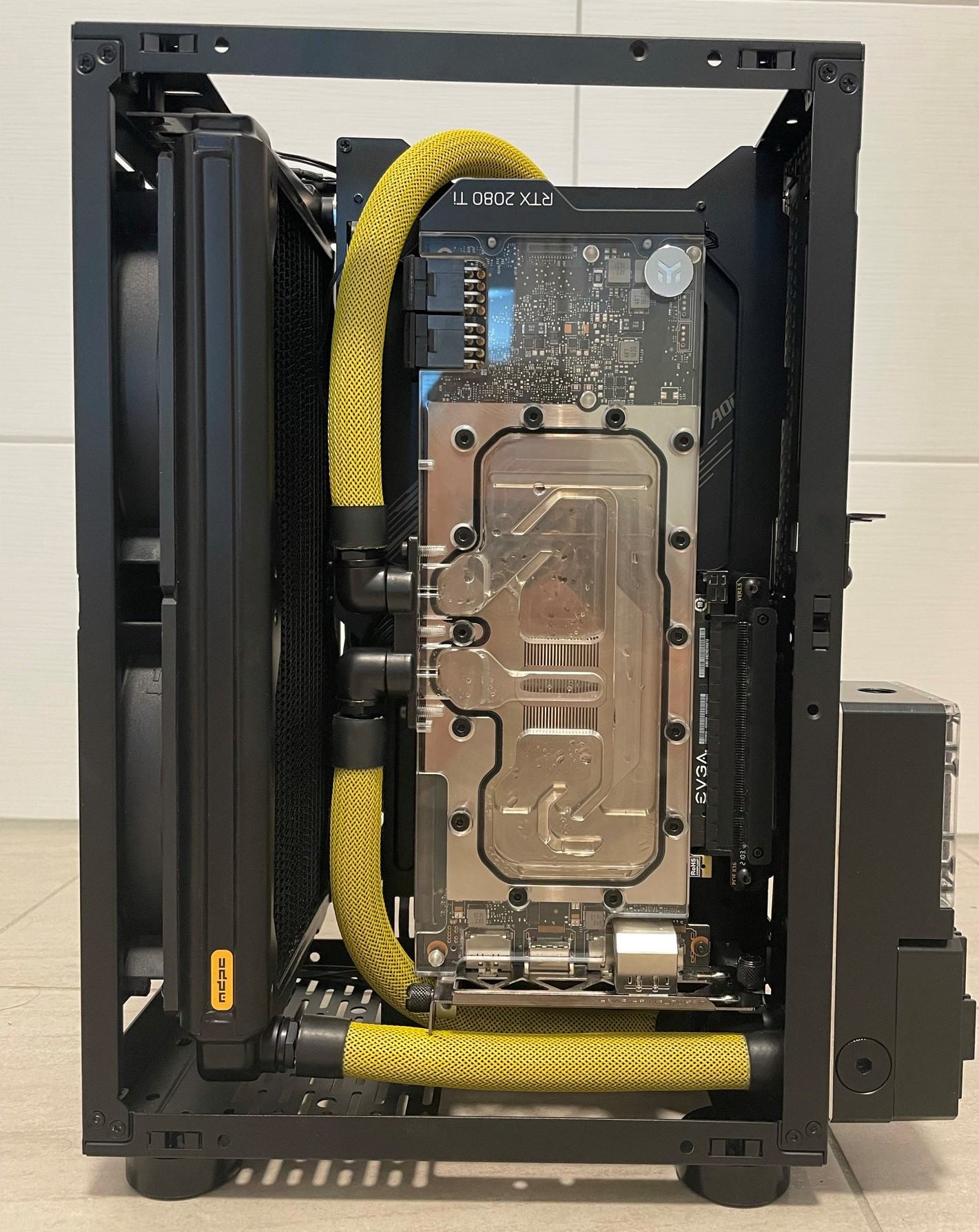

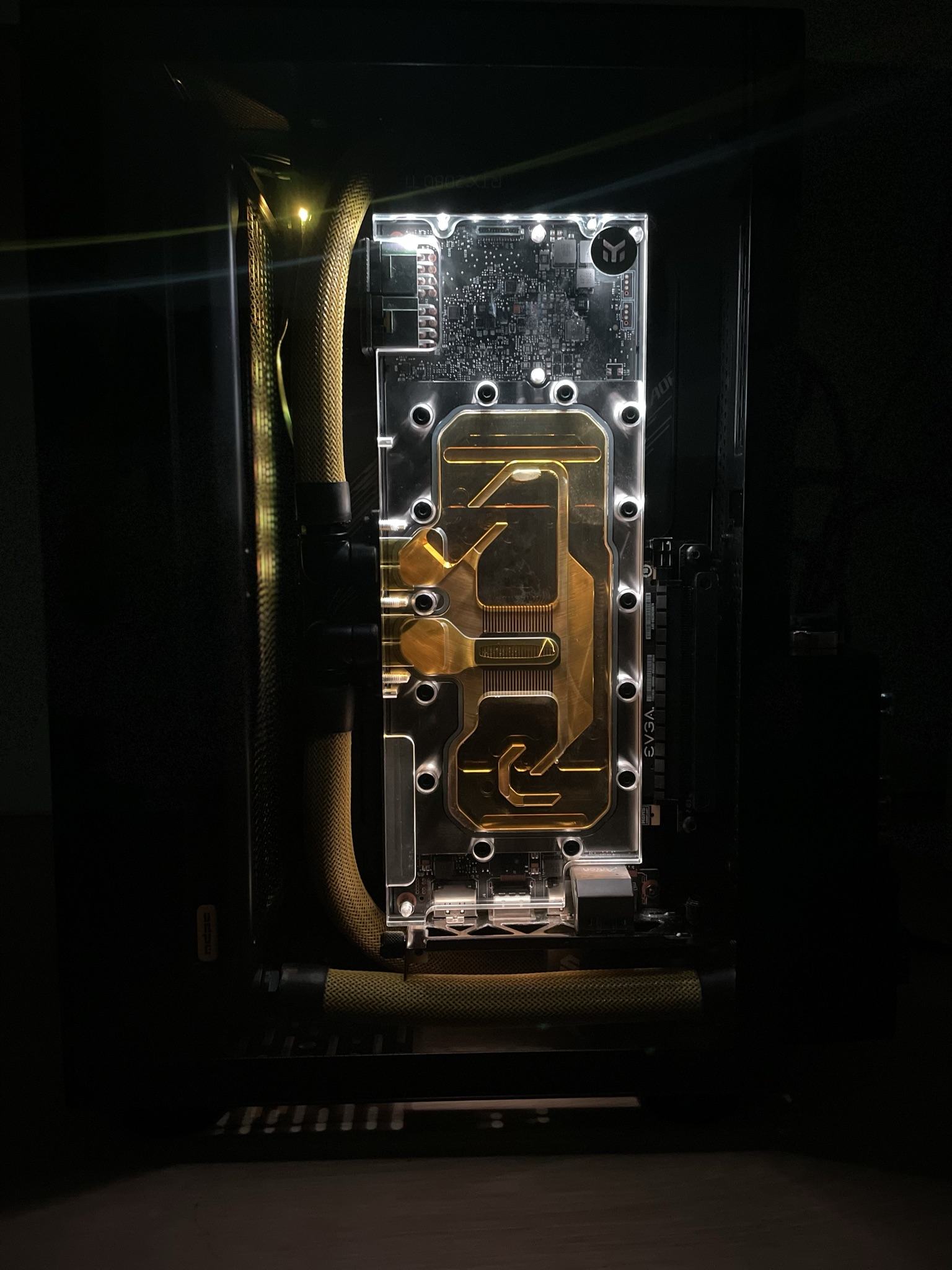

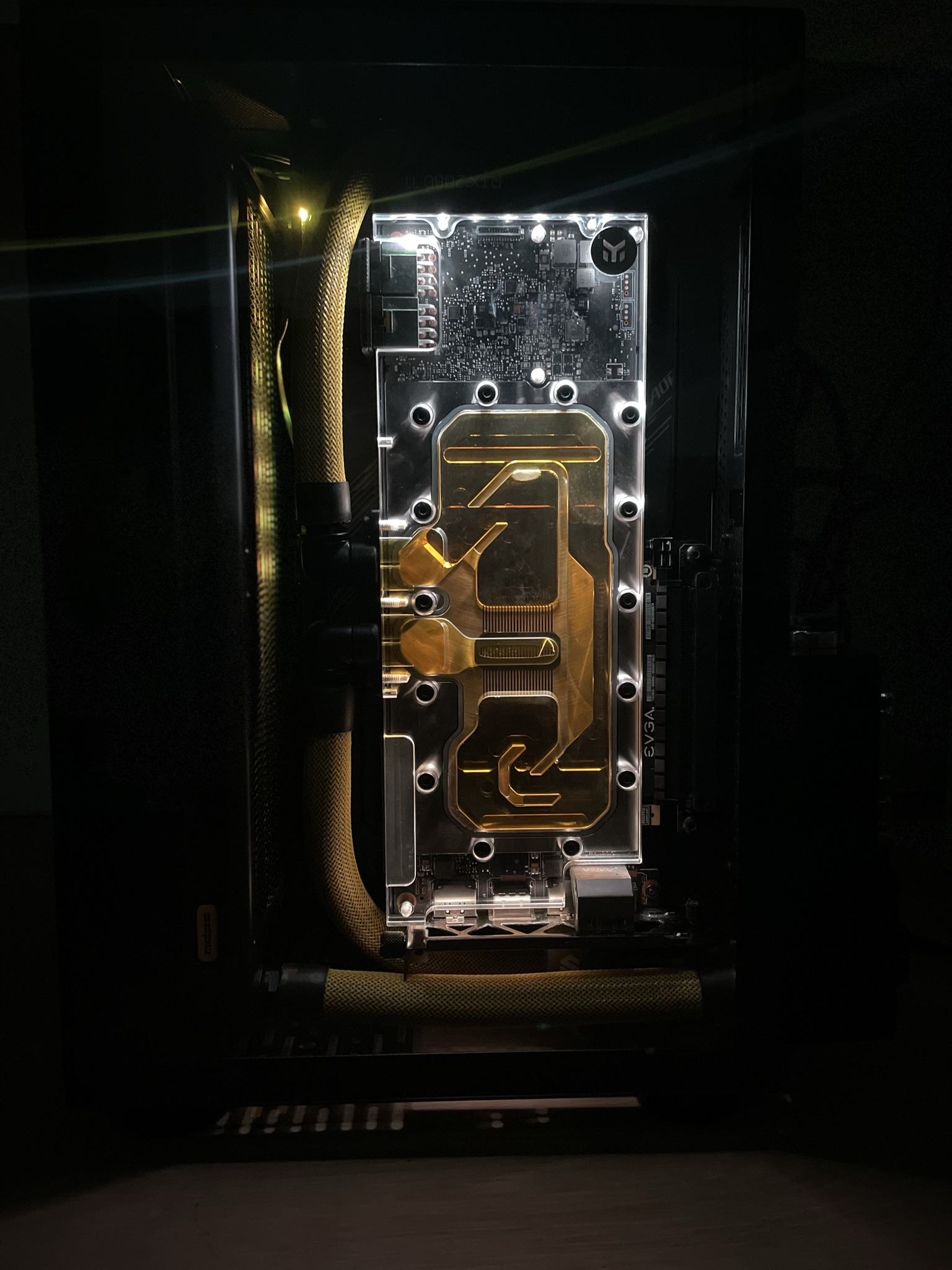

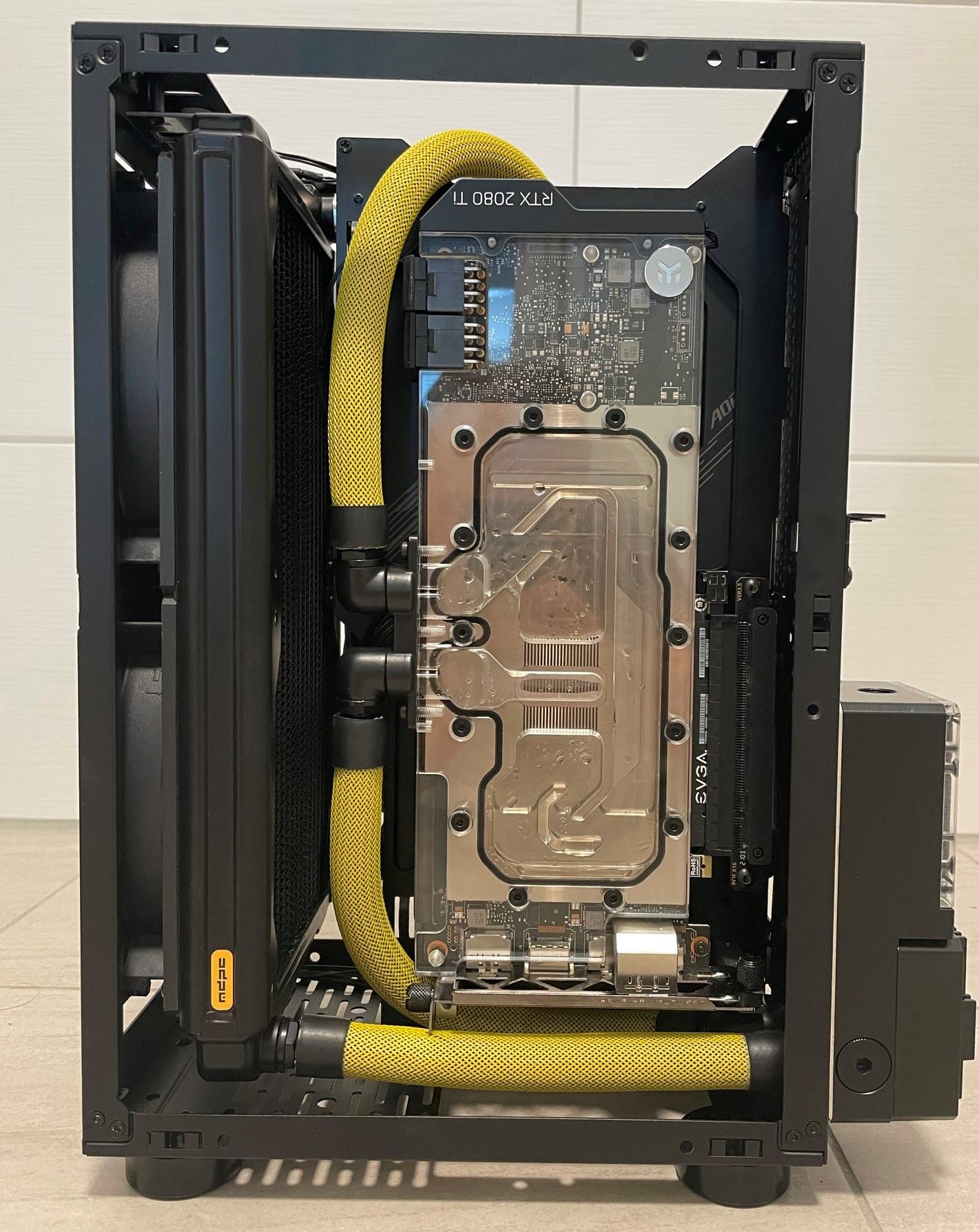

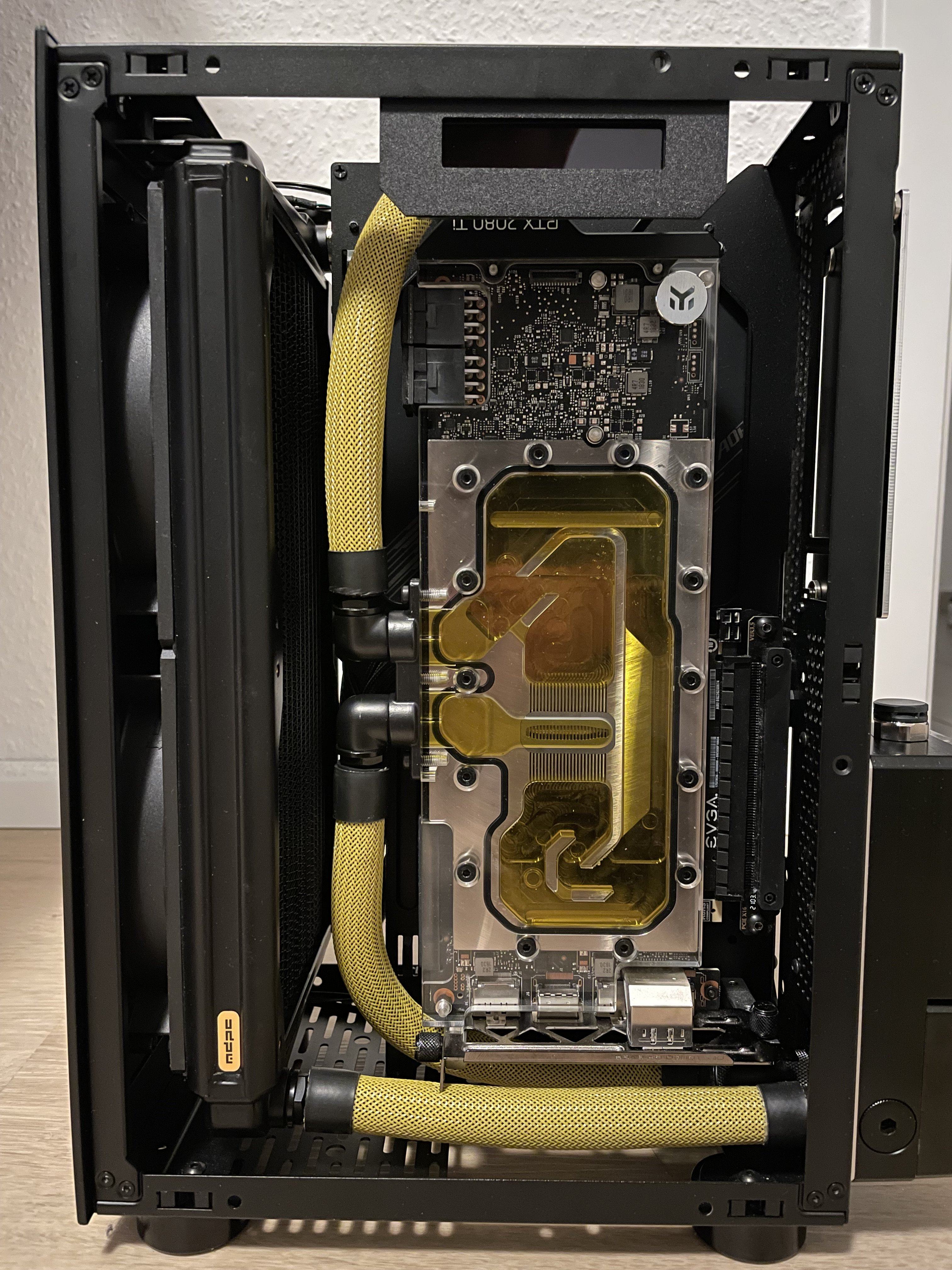

Die RTX 2080 Ti auf Wasser umgebaut und soweit dann alles verschlaucht und nachträglich den Schlauch mit MDPC-X Sleeve gesleeved



-------------------------------------------------

Da ich kein Fan von RGB bin, hatte ich mich damals für ein schlichtes Weiß entschieden und mir durch die ganze Sleeverei mal direkt ne Faser in den Kreislauf geholt, welche am Ende in der Jet-Plate des GPU-Kühlers landete



-------------------------------------------------

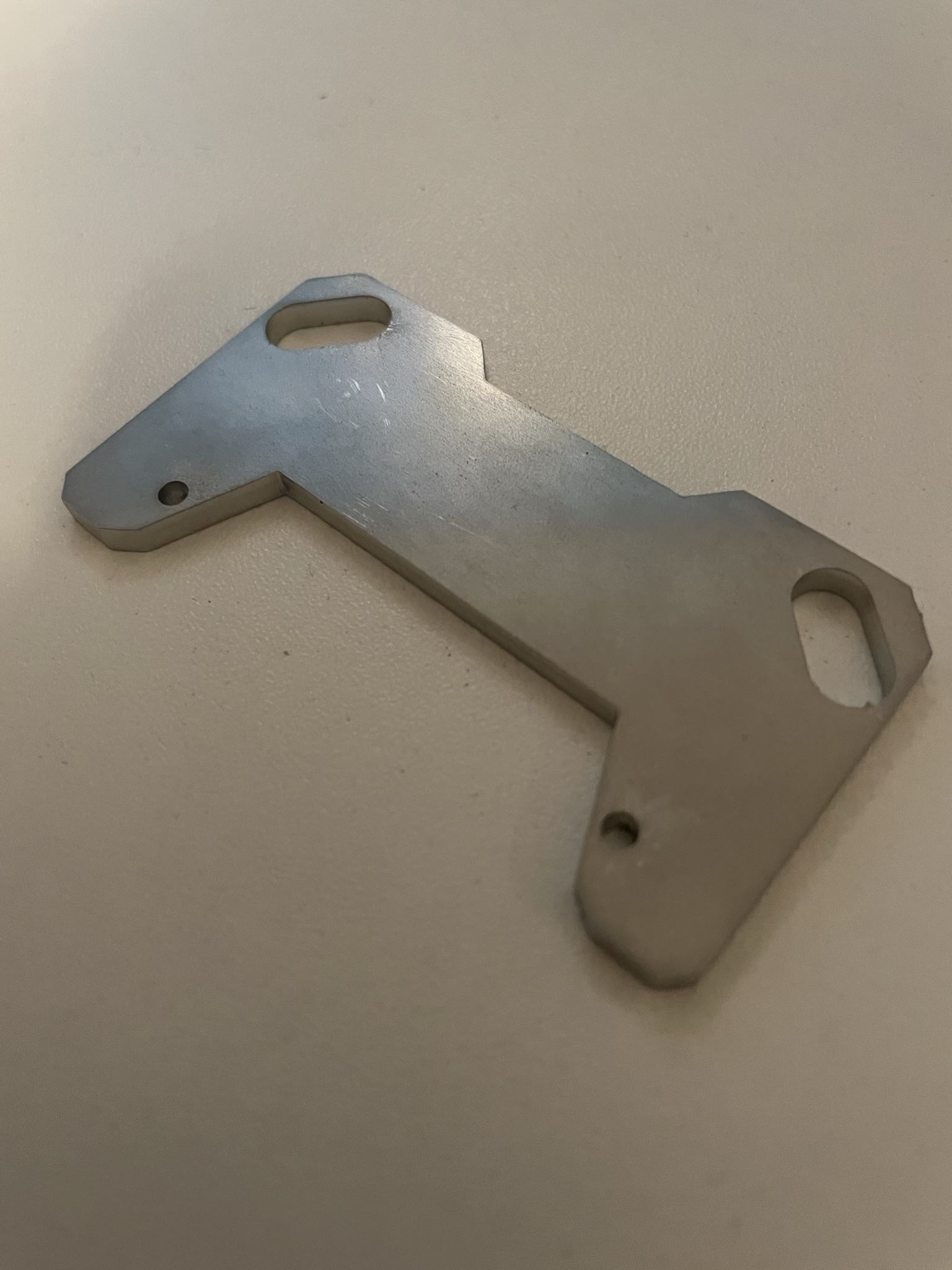

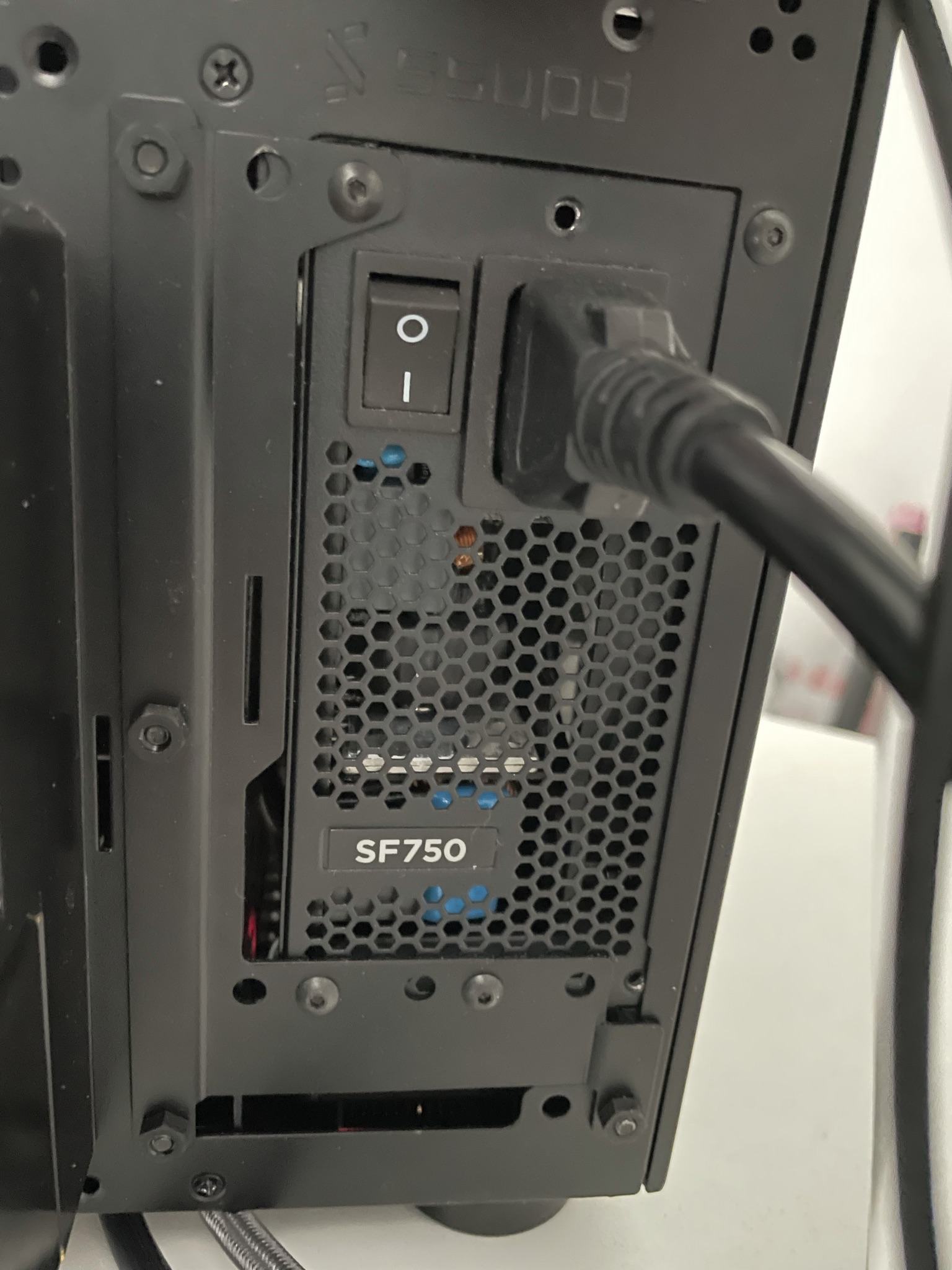

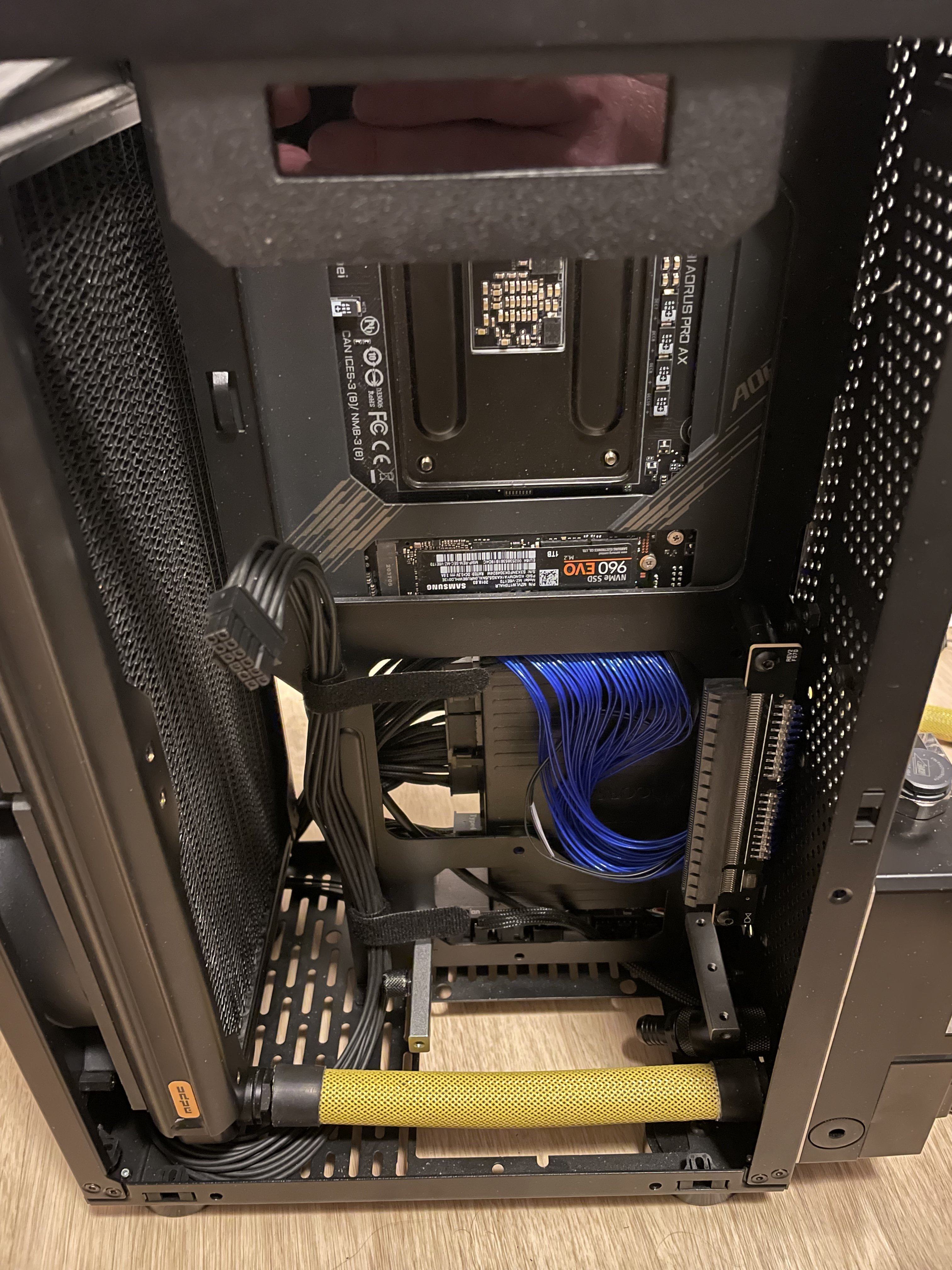

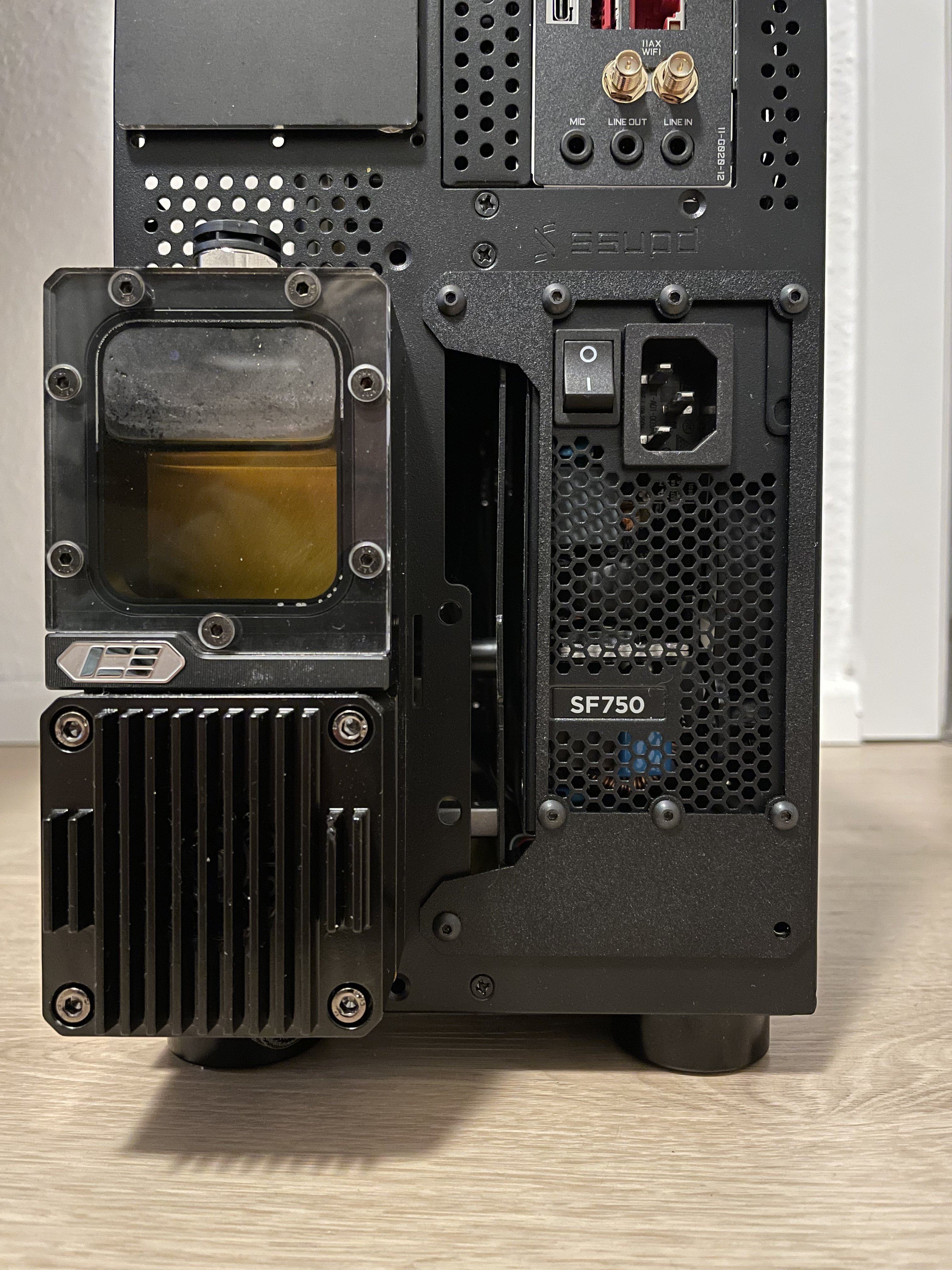

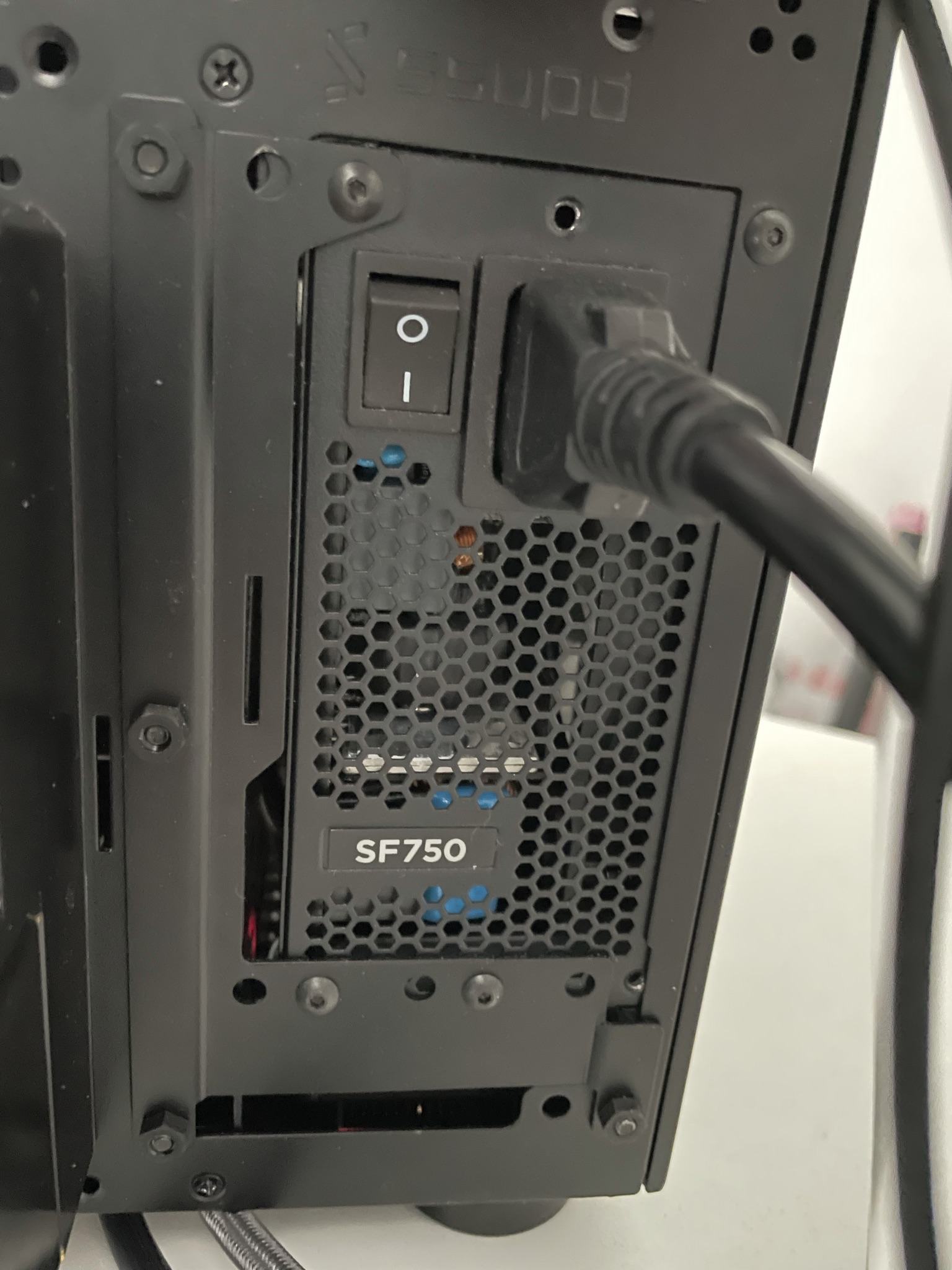

Die Original Netzteilblende wurde so gedreht, so dass das Netzteil höher sitzt und der darunter verbaute Aquero genug Platz hat



[XTaZY]

Dann war wirklich lange Ruhe ... 2 Monate ungefähr

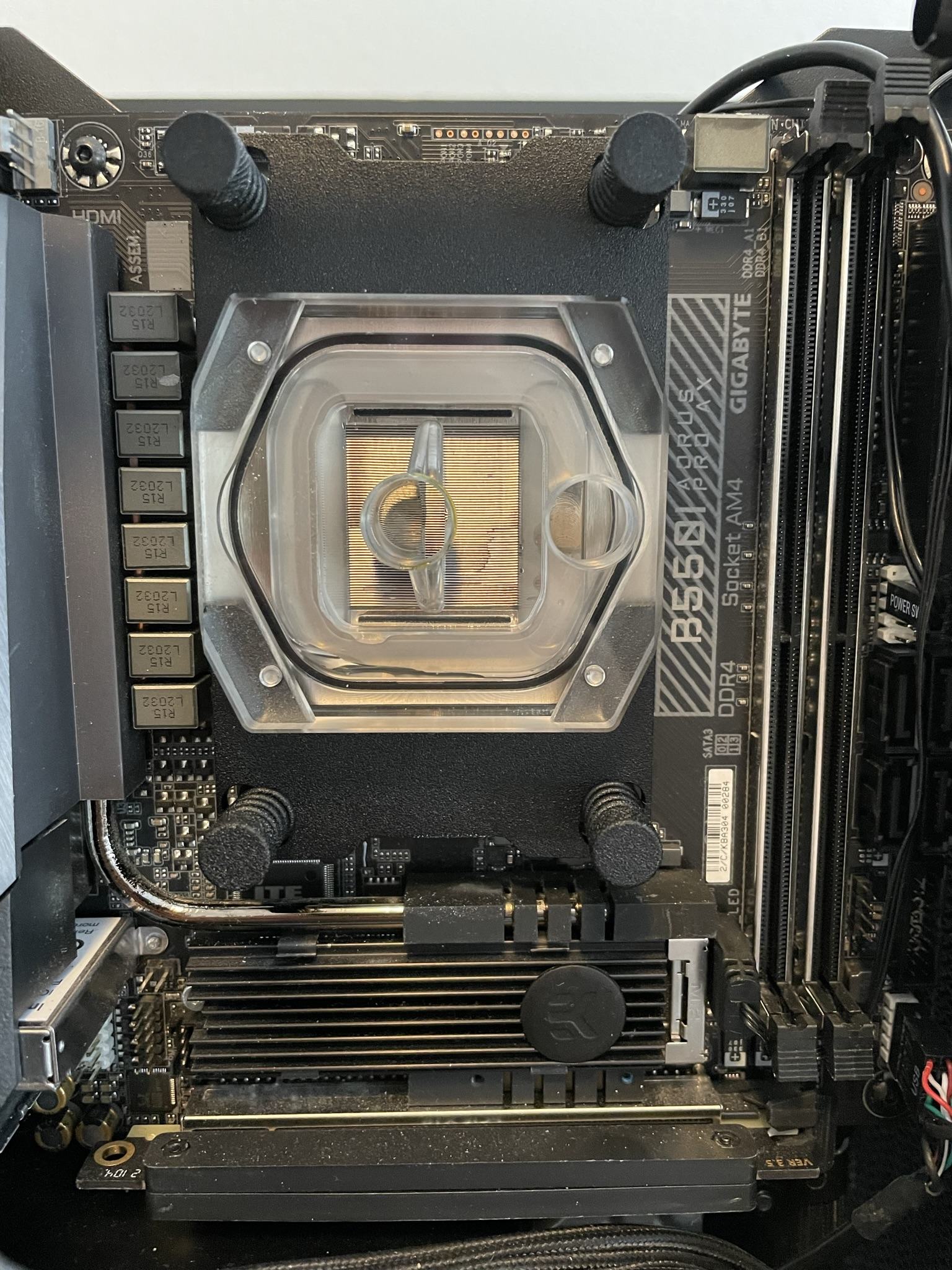

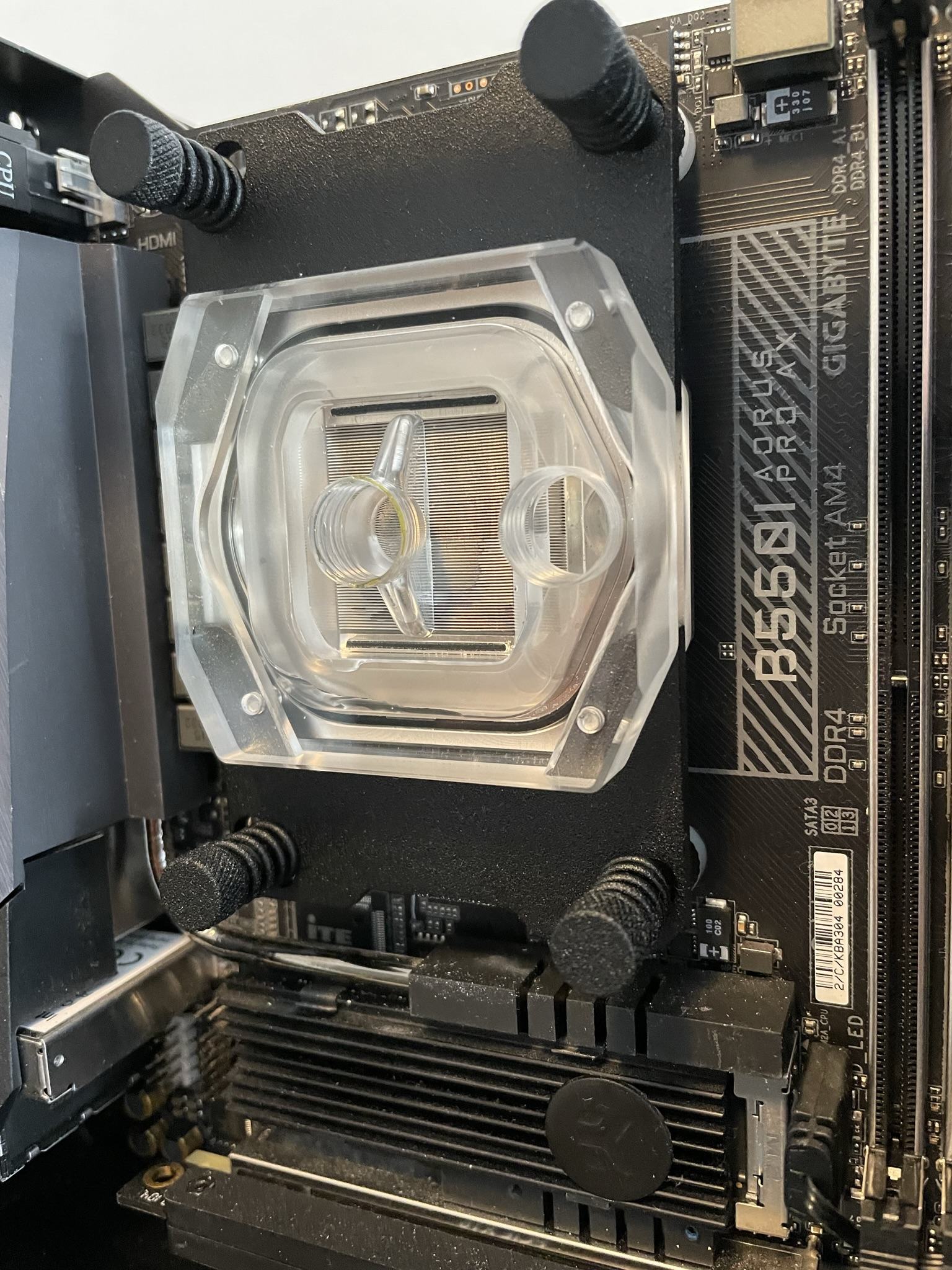

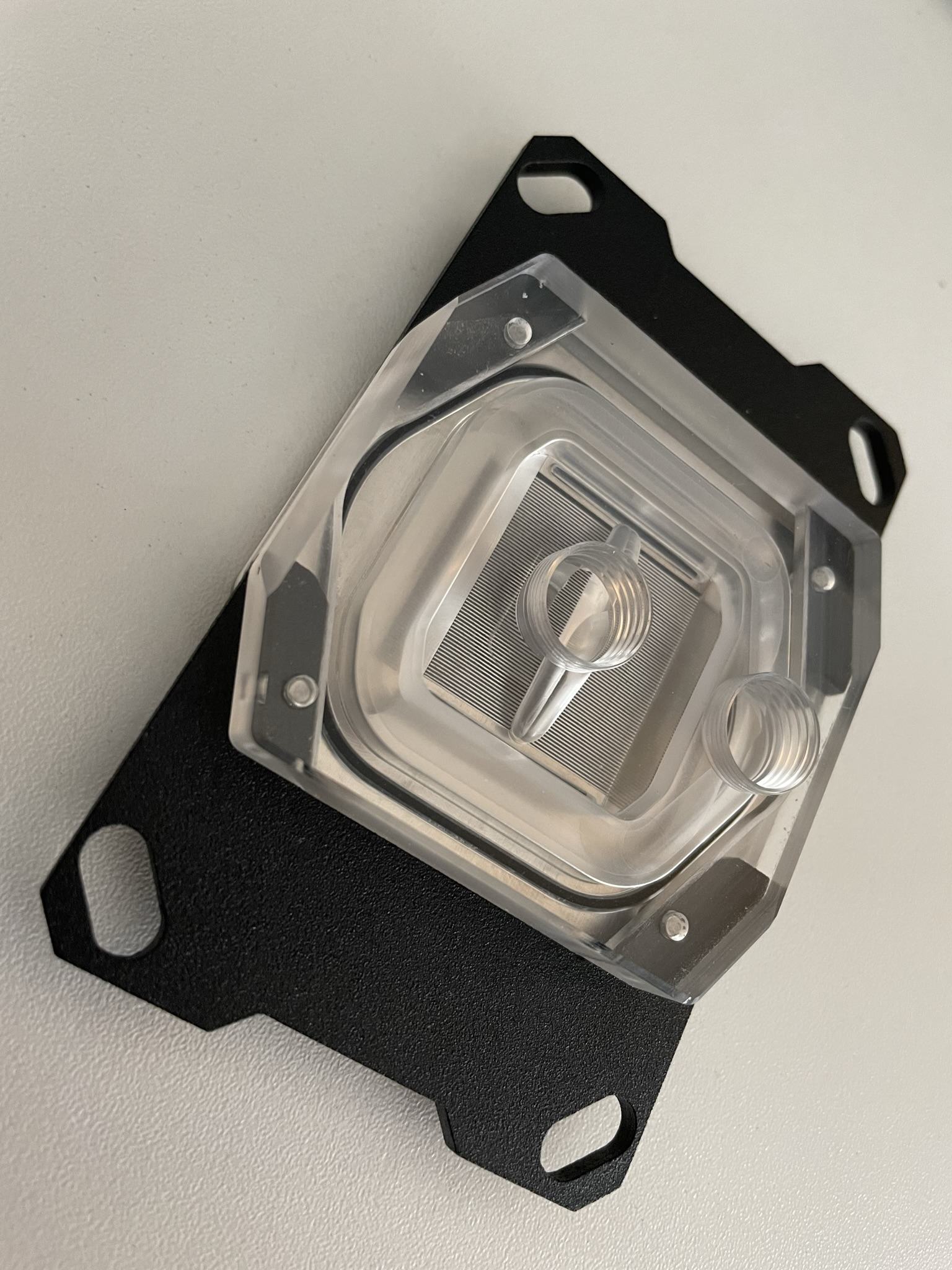

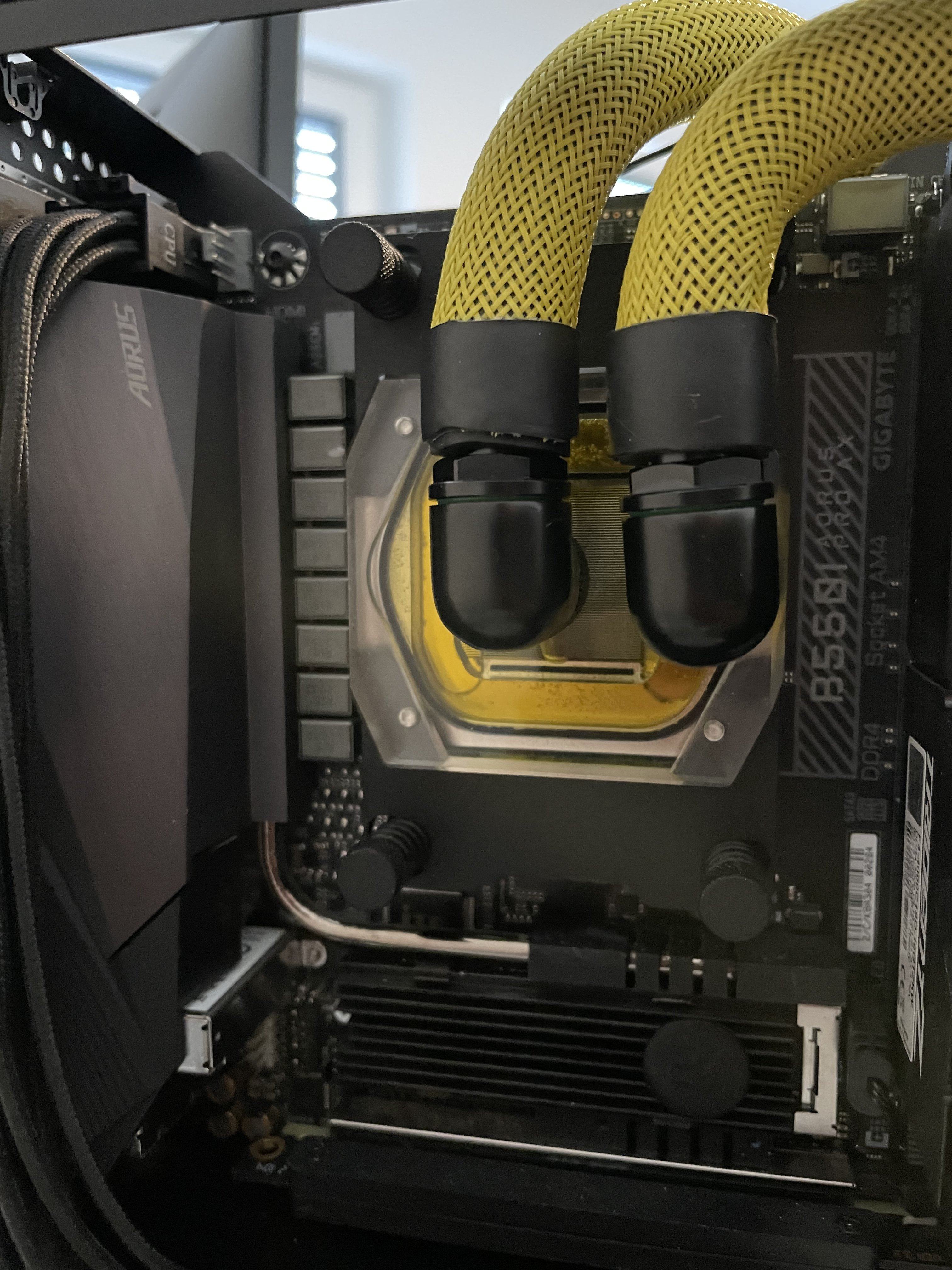

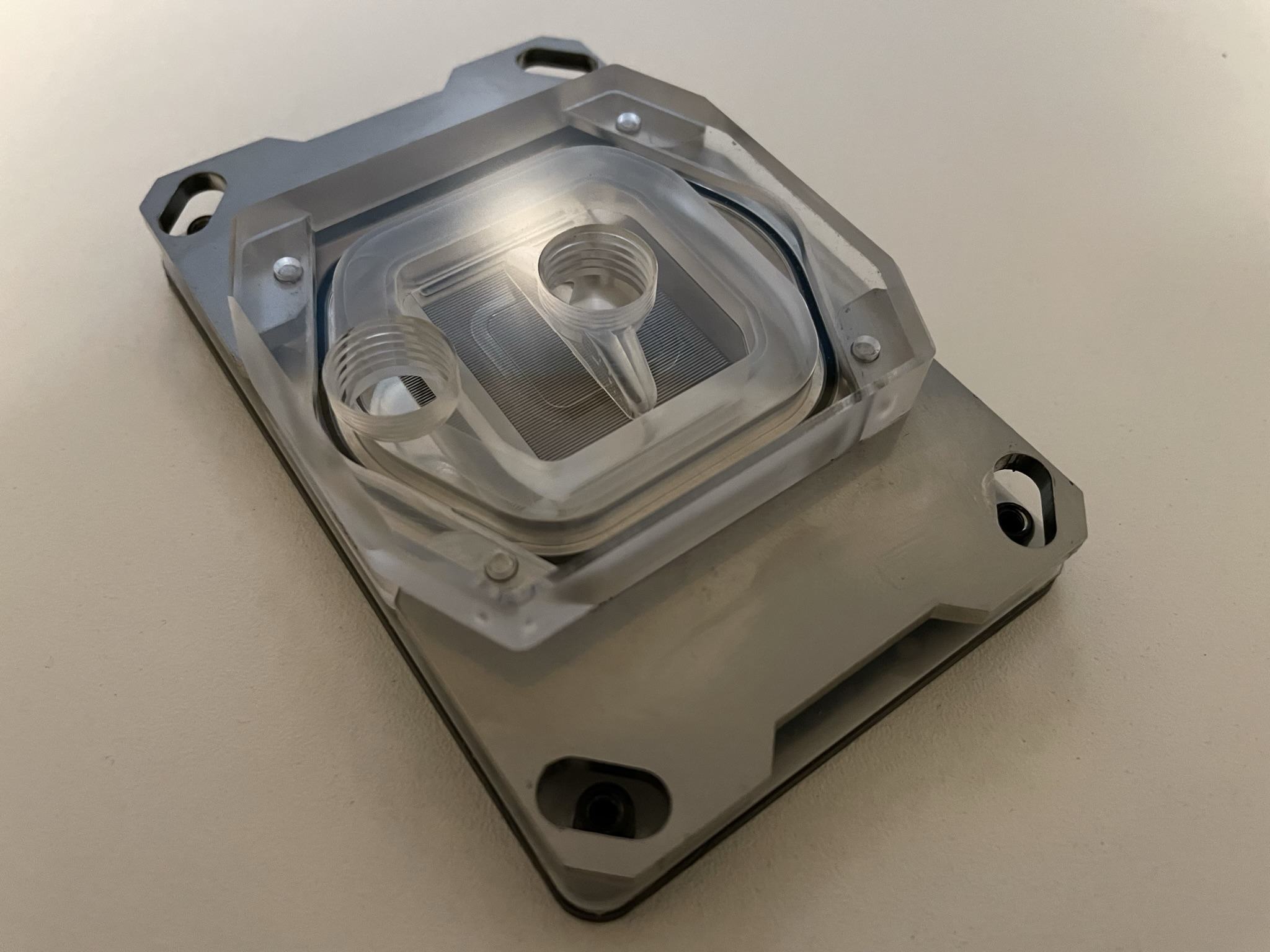

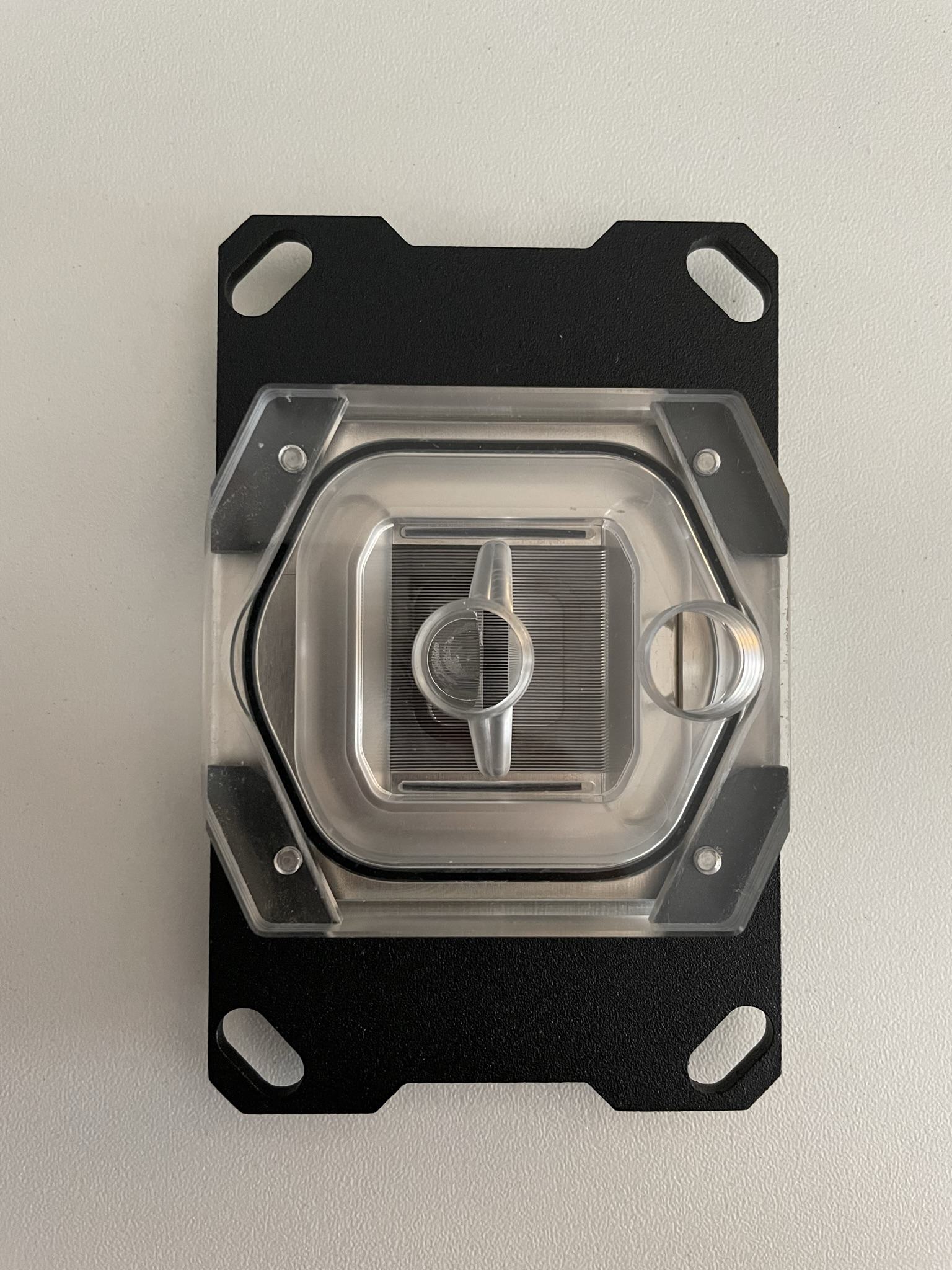

Mir gefiel irgendwie nicht mehr die Optik des EWKB CPU-Kühler und ich war schon immer ein großer Fan des Heatkiller 4 mit HWLUXX Plexi Top.

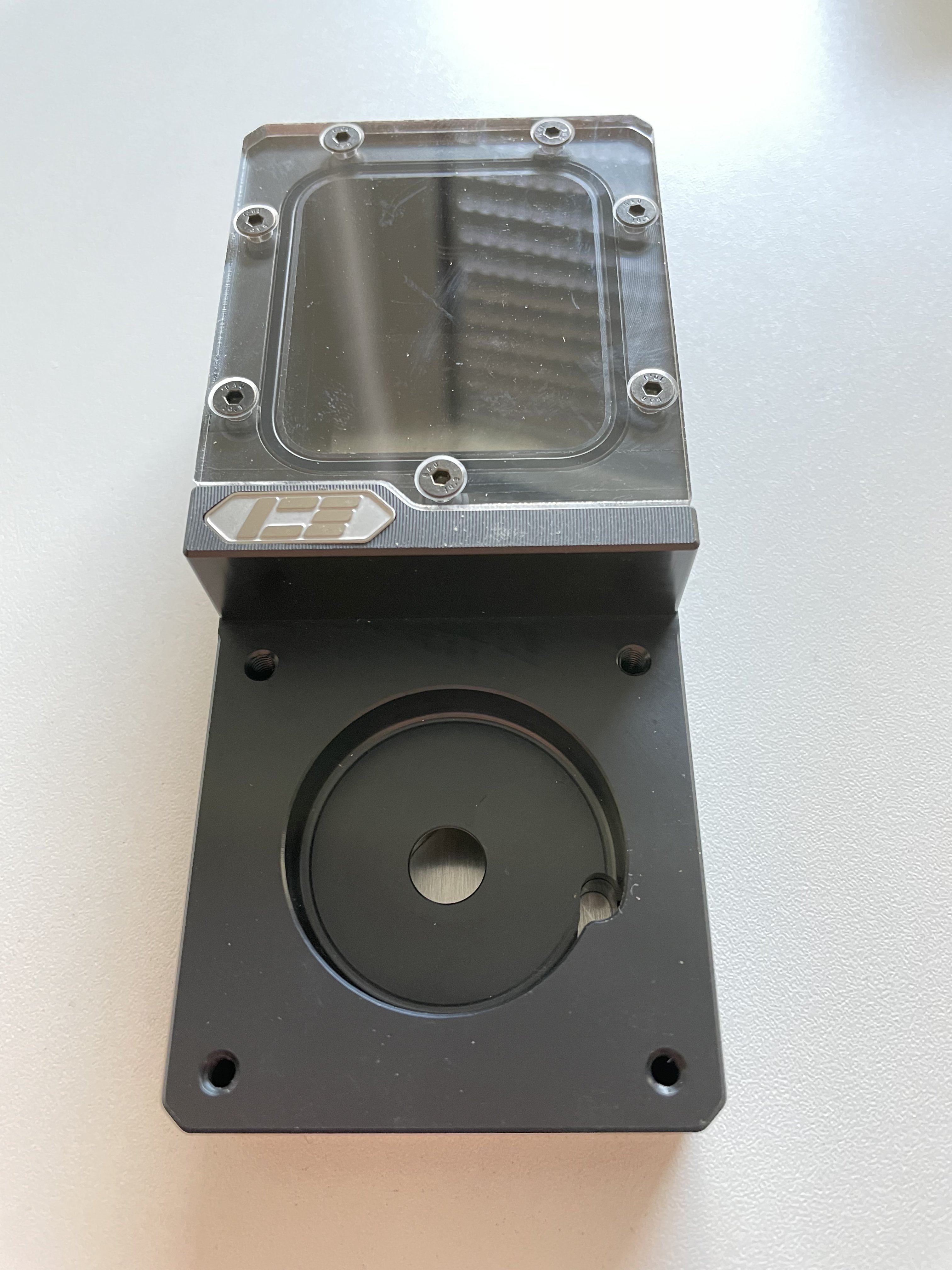

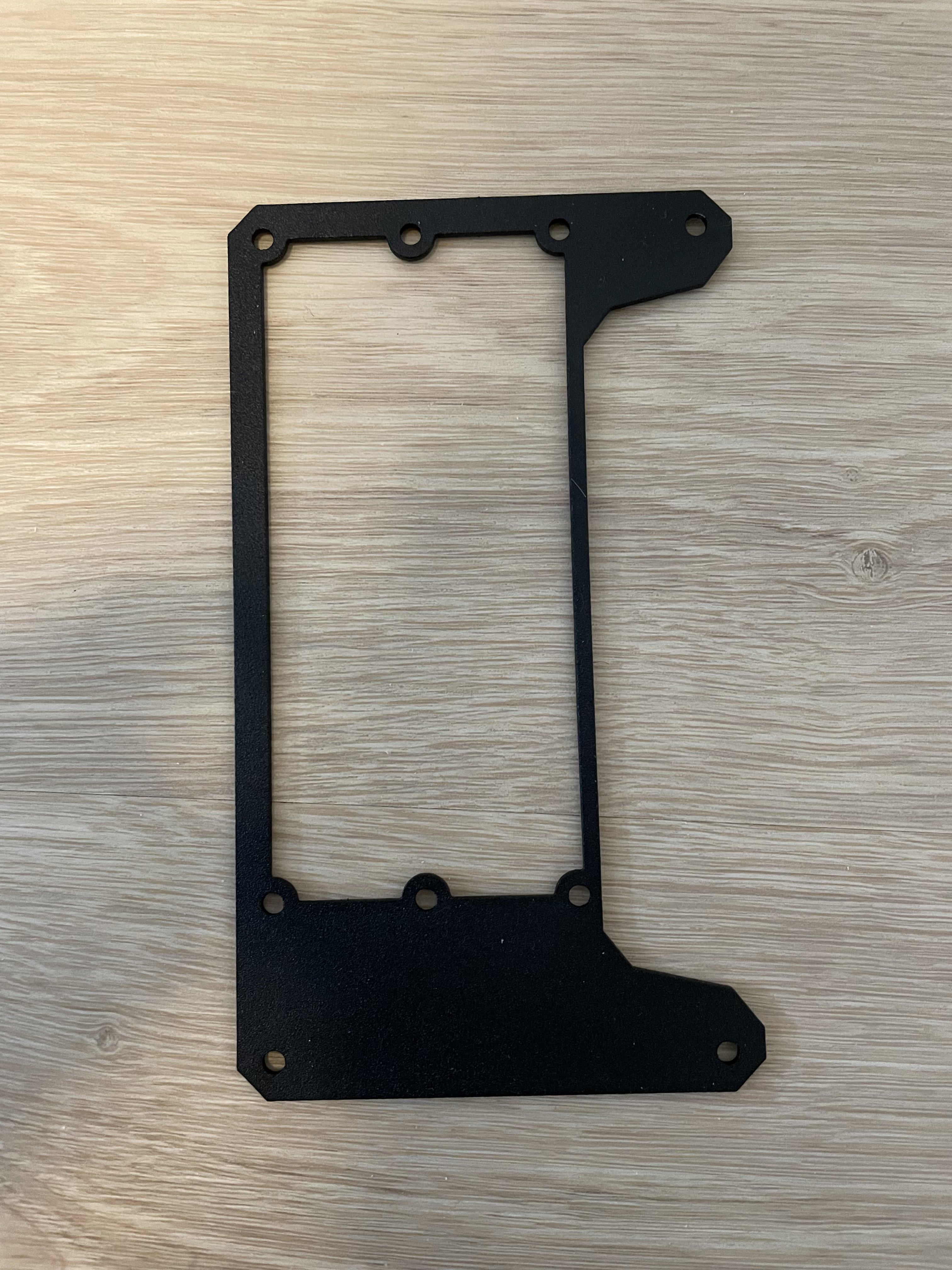

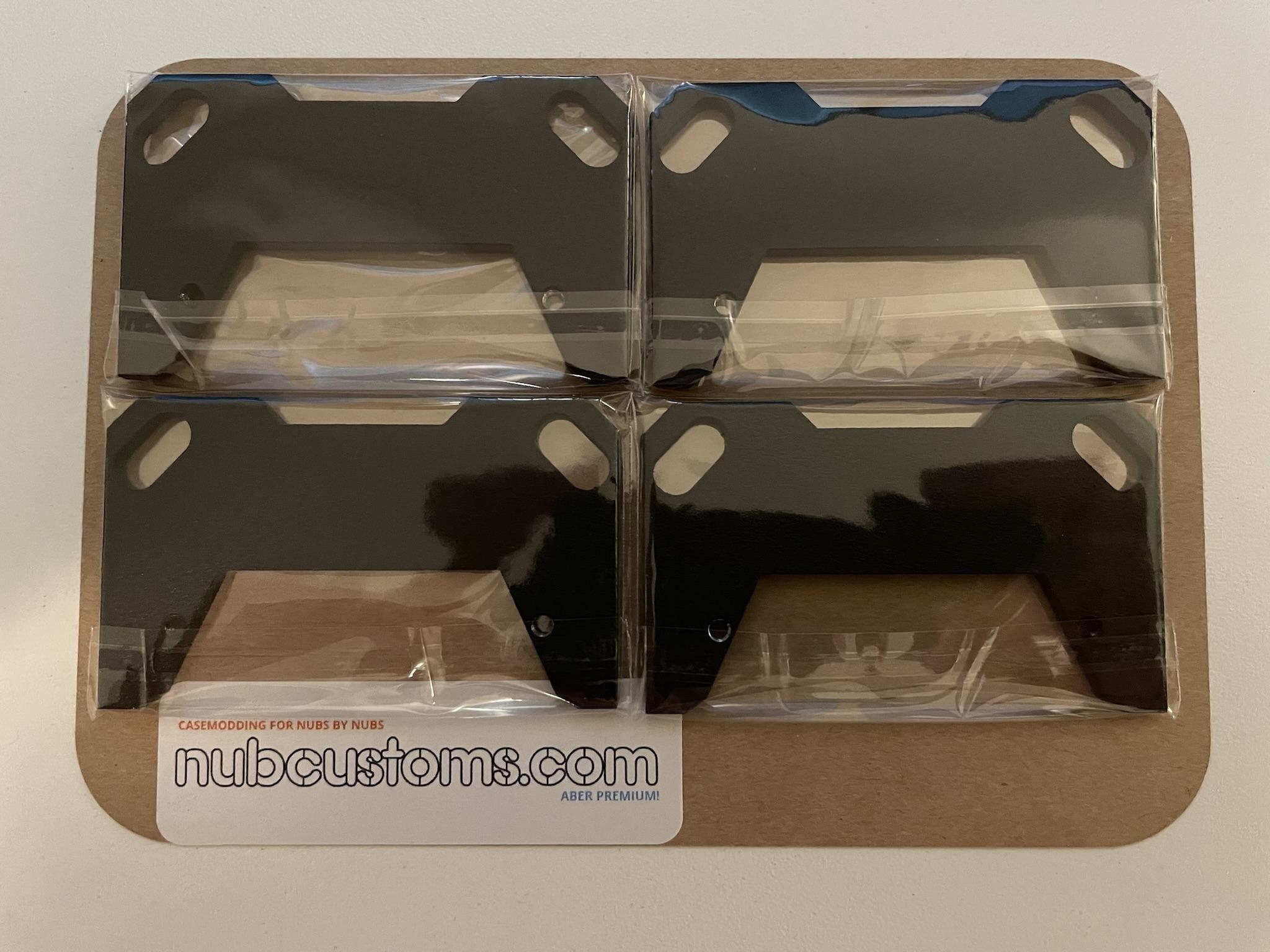

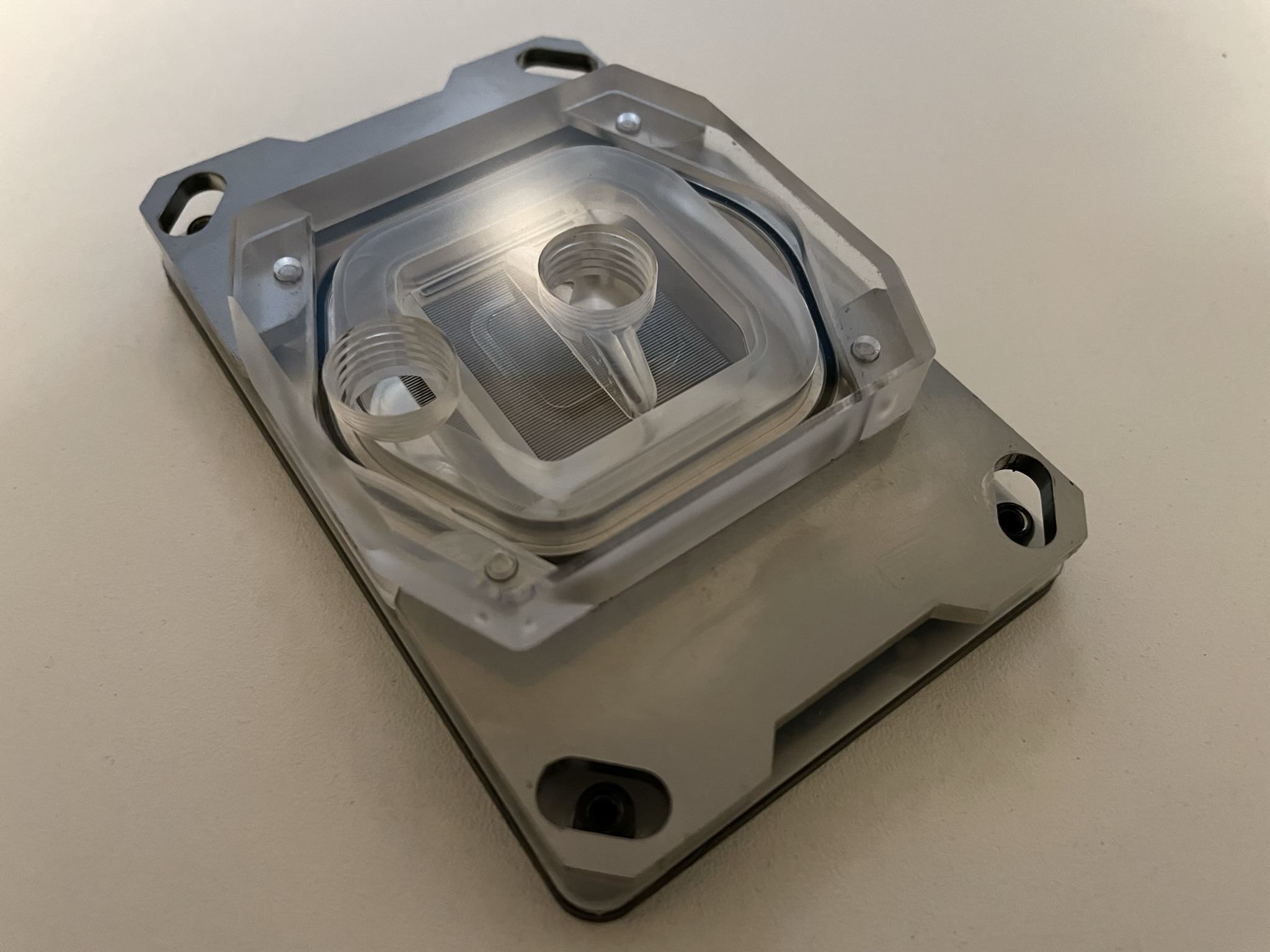

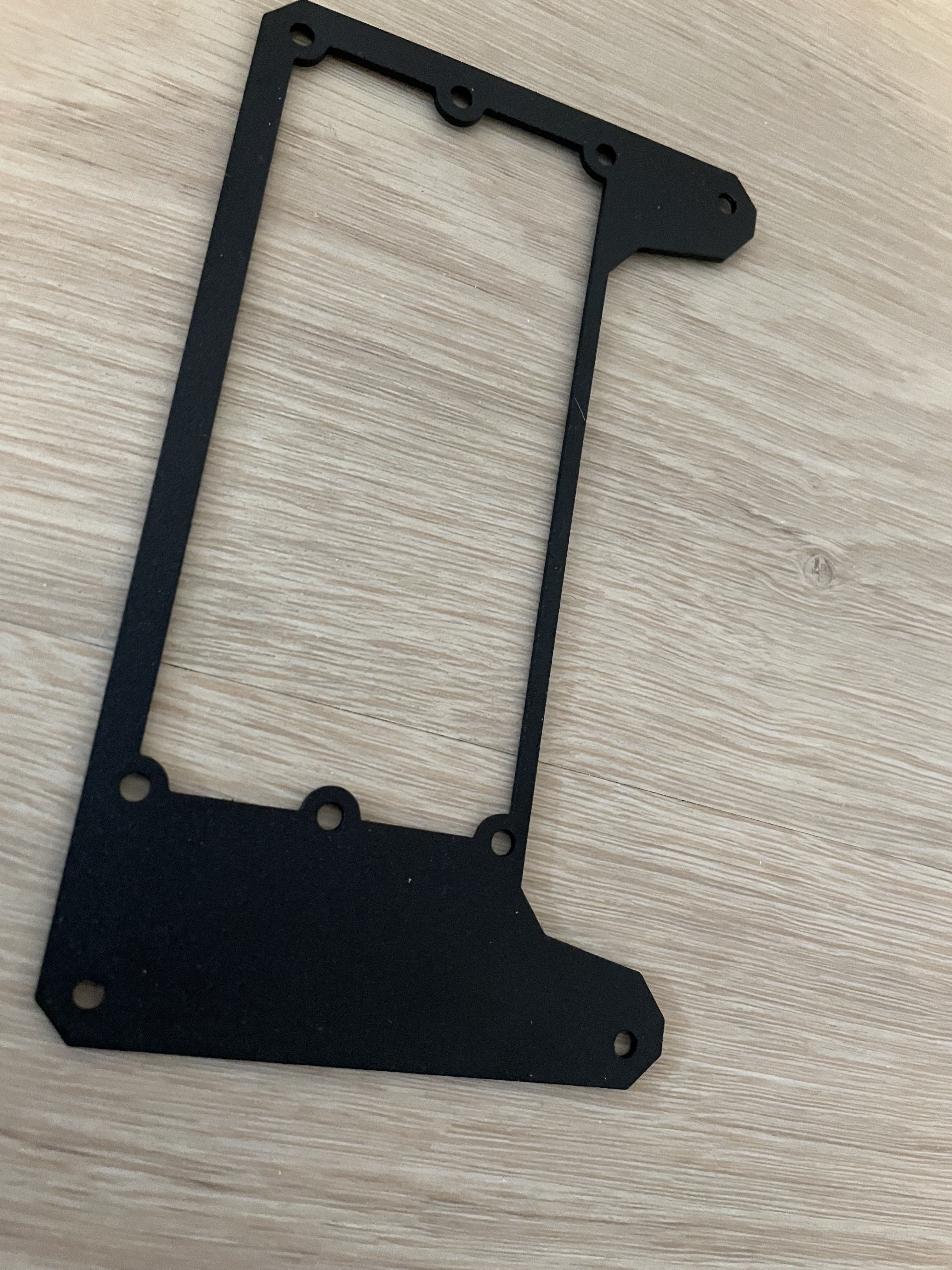

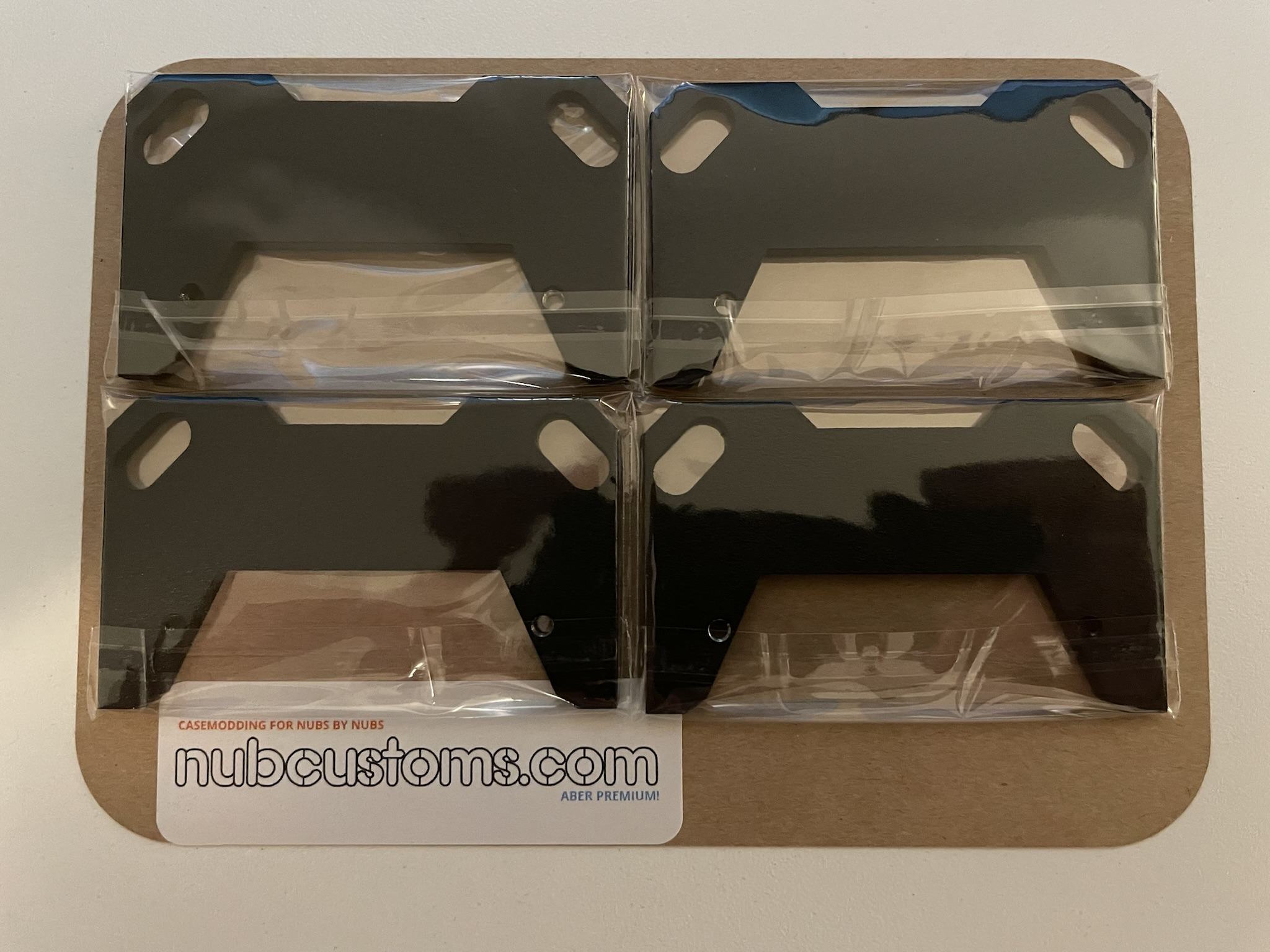

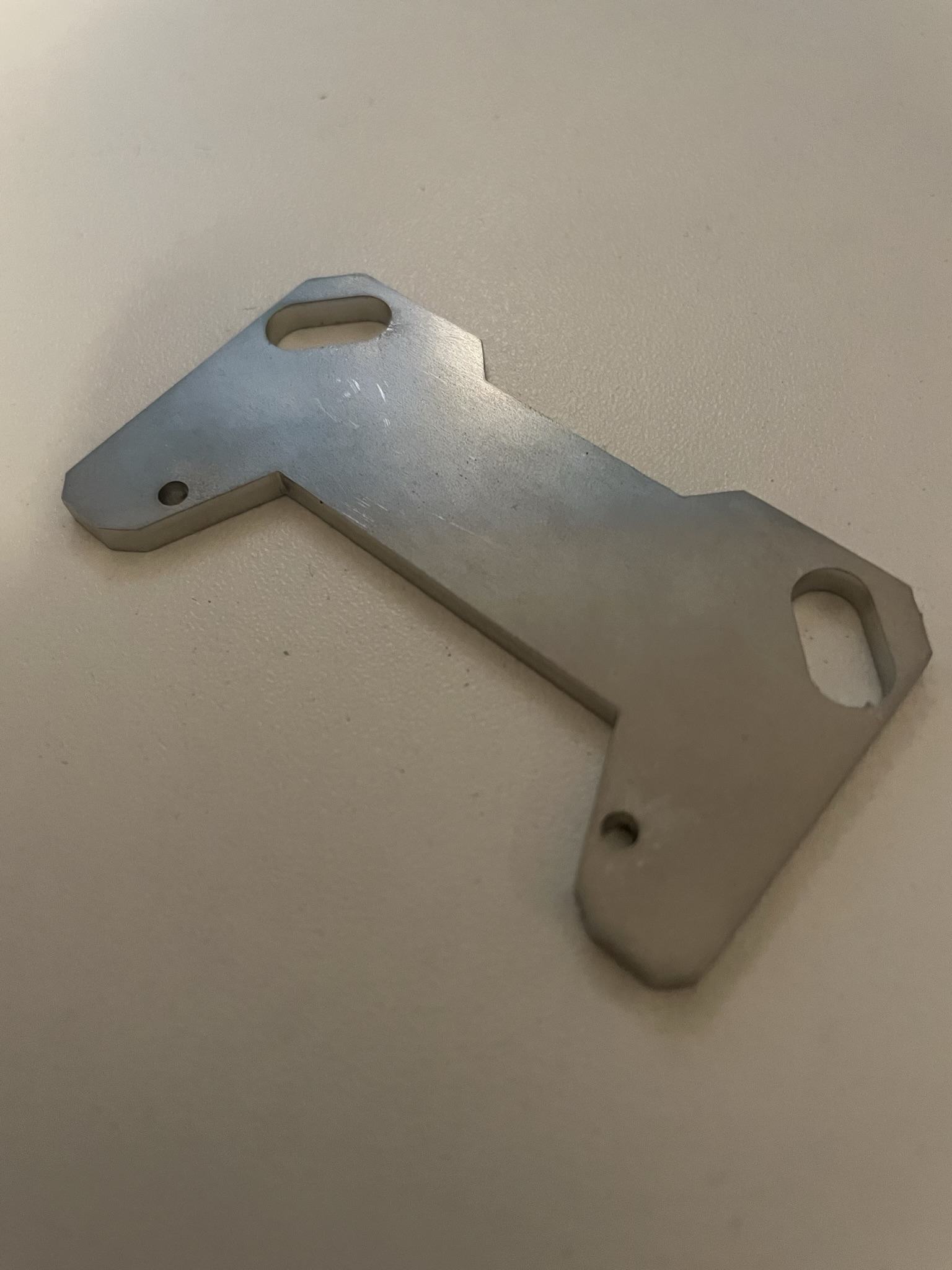

Einziges Manko war die Anordnung des Kühlers bzw. der Anschlüsse, worauf ich eine gedrehte Montageblende entworfen und eine Sammelbestellung gestartet habe.



-------------------------------------------------

Die Optik gefiel mir schon besser und ließ sich auch schöner verschlauchen



-------------------------------------------------

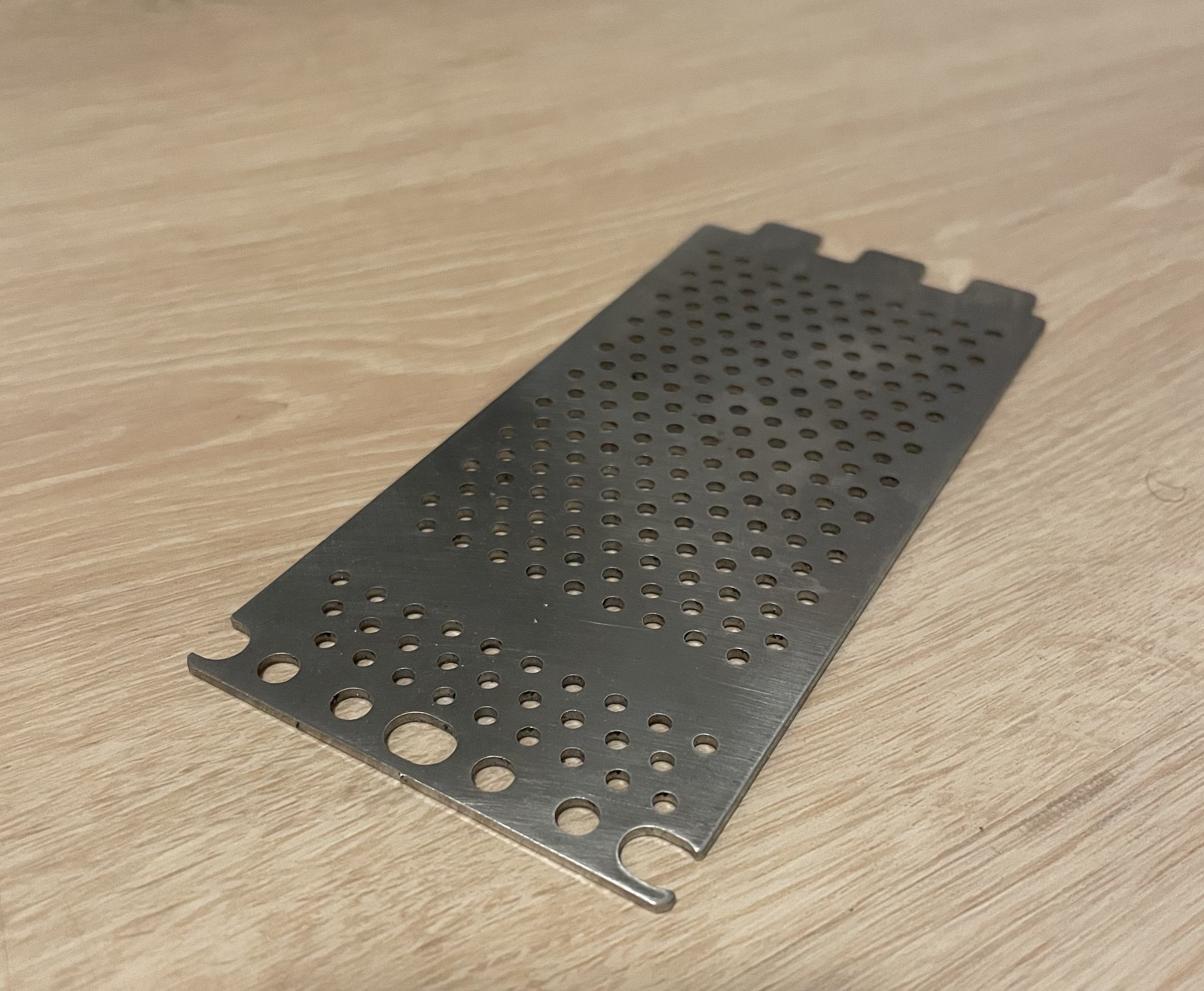

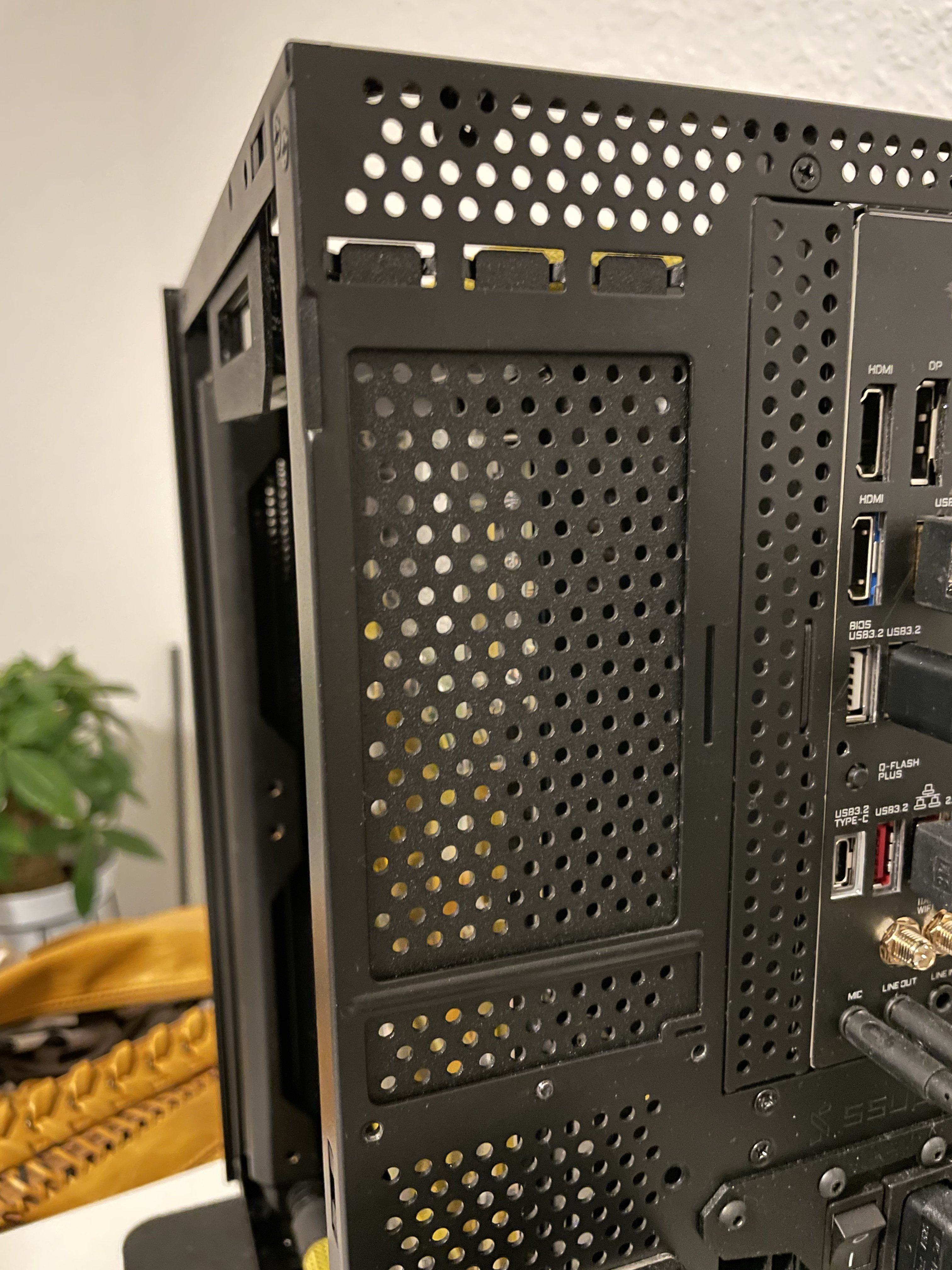

Eine schönere NT-Blende, LCD-Blende und hintere Slot-Abdeckung habe ich mir in dem Zuge gleich mitlasern lassen



-------------------------------------------------

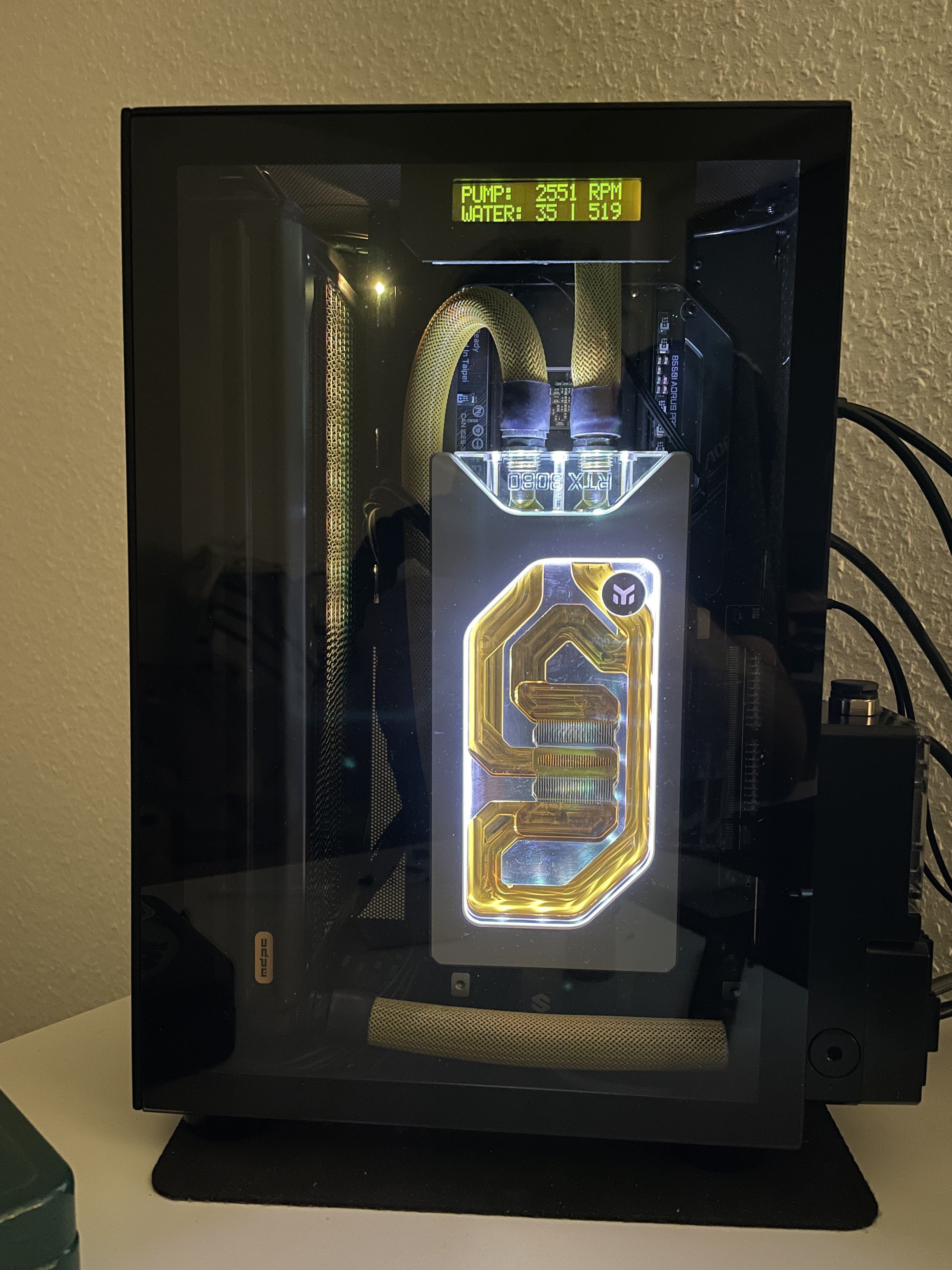

Das LCD wird über LCD2USB und AIDA64 angesteuert und gibt mir folgende Werte aus:
- CPU-Takt und Auslastung
- GPU-Takt und Auslastung
- CPU vCore und Verbrauch
- GPU vCore und Verbrauch
- CPU Temp
- GPU Temp
- VRM Temp
- RAM Temp
- Pumpe Drehzahl
- Wasser-Temp
- Lüfter Drehzahl



[XTaZY]

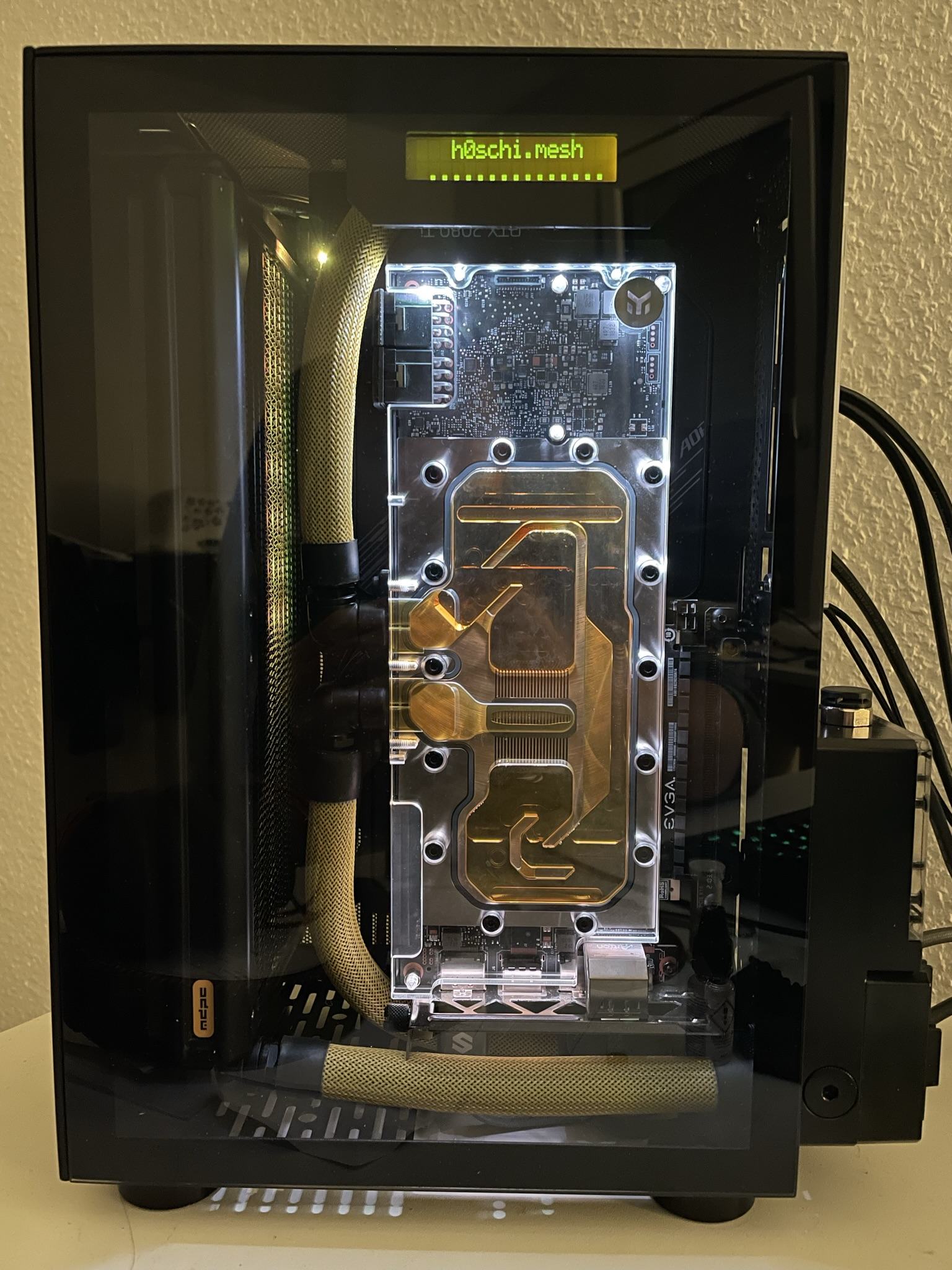

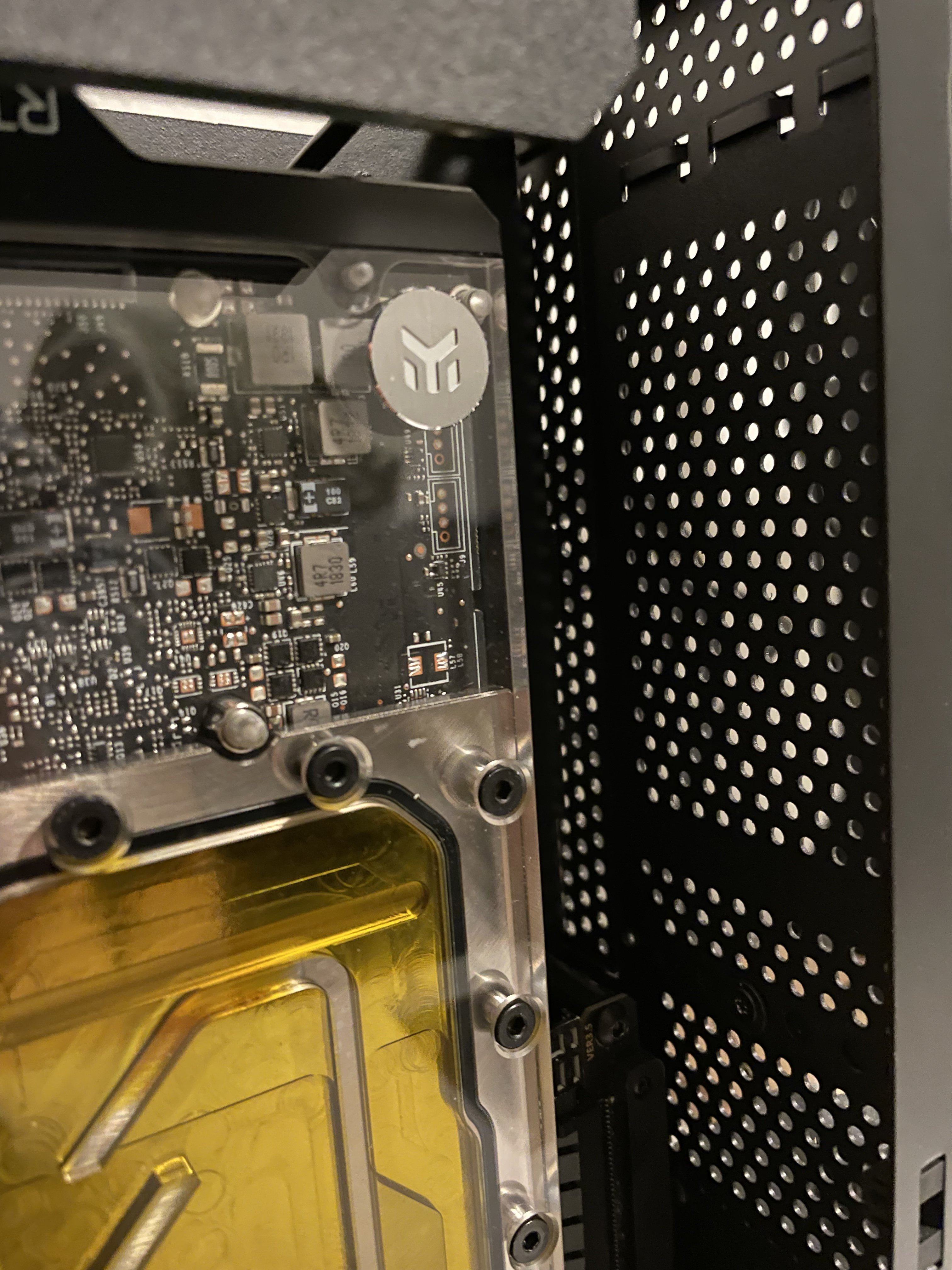

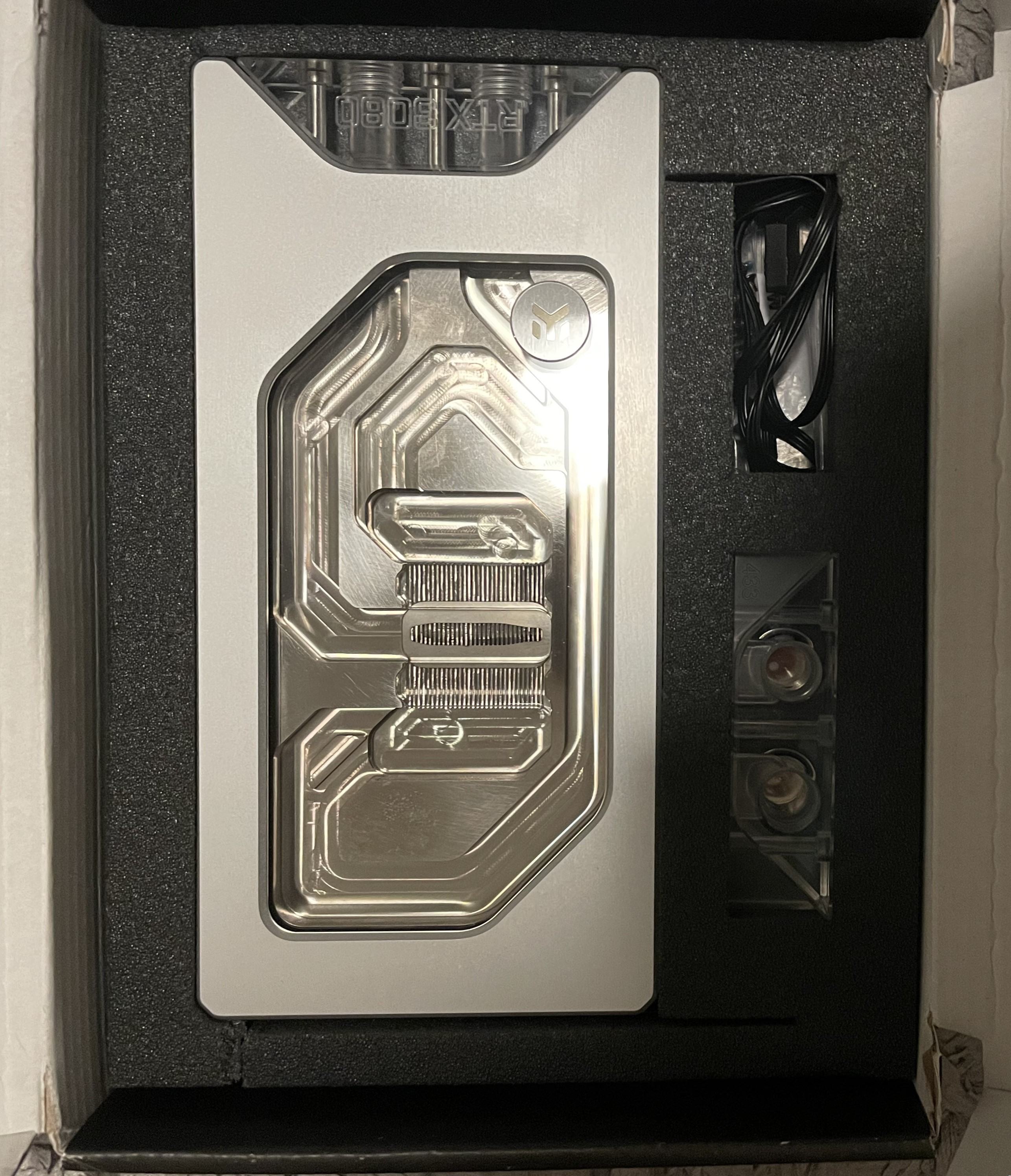

Die RTX 2080 Ti wurde ca. 1 Jahr später dann anschließend gegen eine RTX 3080 FE mit EKWB Block getauscht.



-------------------------------------------------

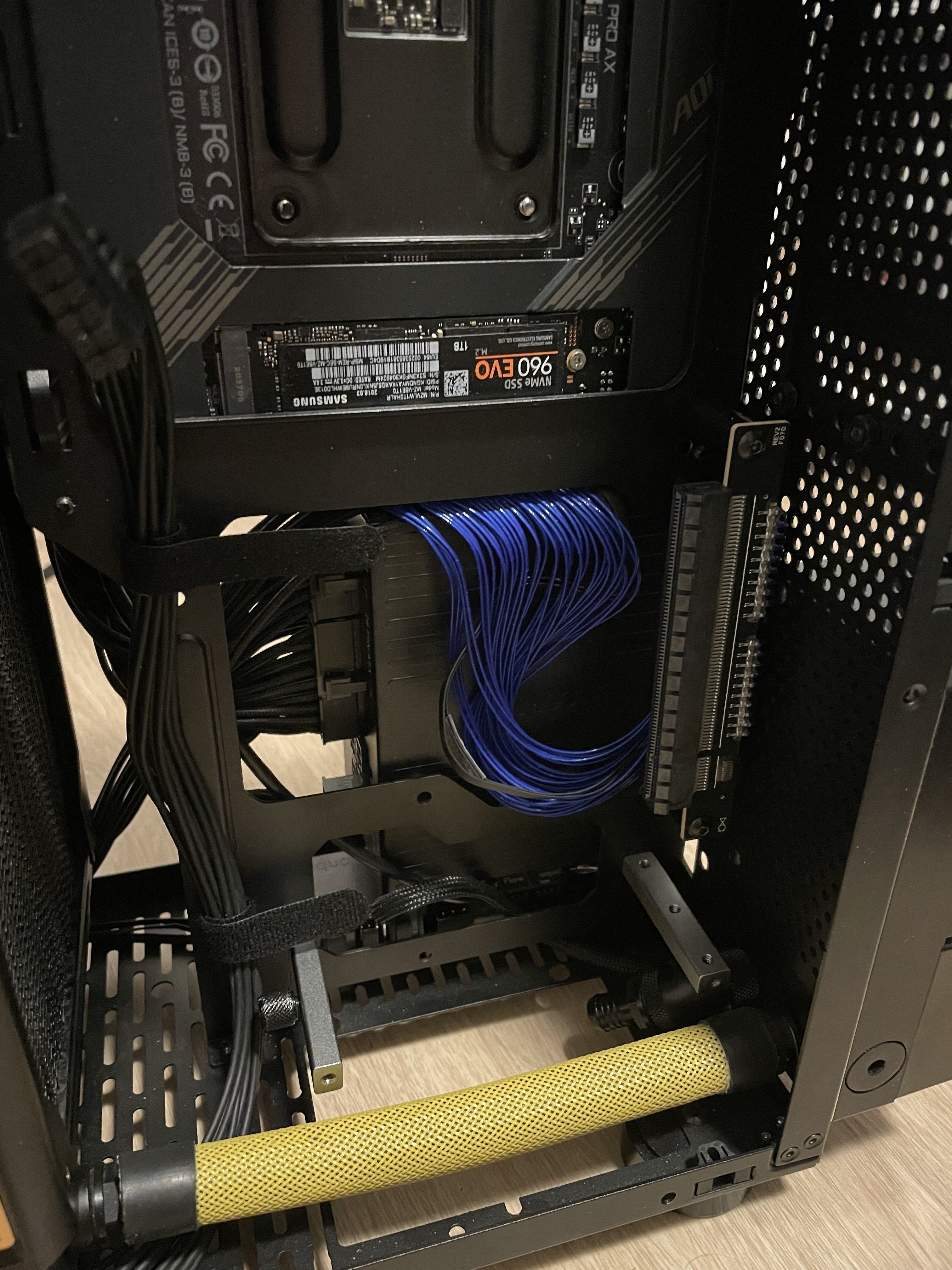

Der PCIe 3.0 Riser wurde gegen einen hochwertigeren Louqe COBALT Gen4+ PCI-e 4.0 Riser getauscht.
Mal sehen ob der Riser ggf. sogar PCI3 5.0 tauglich ist in Zukunft.



-------------------------------------------------

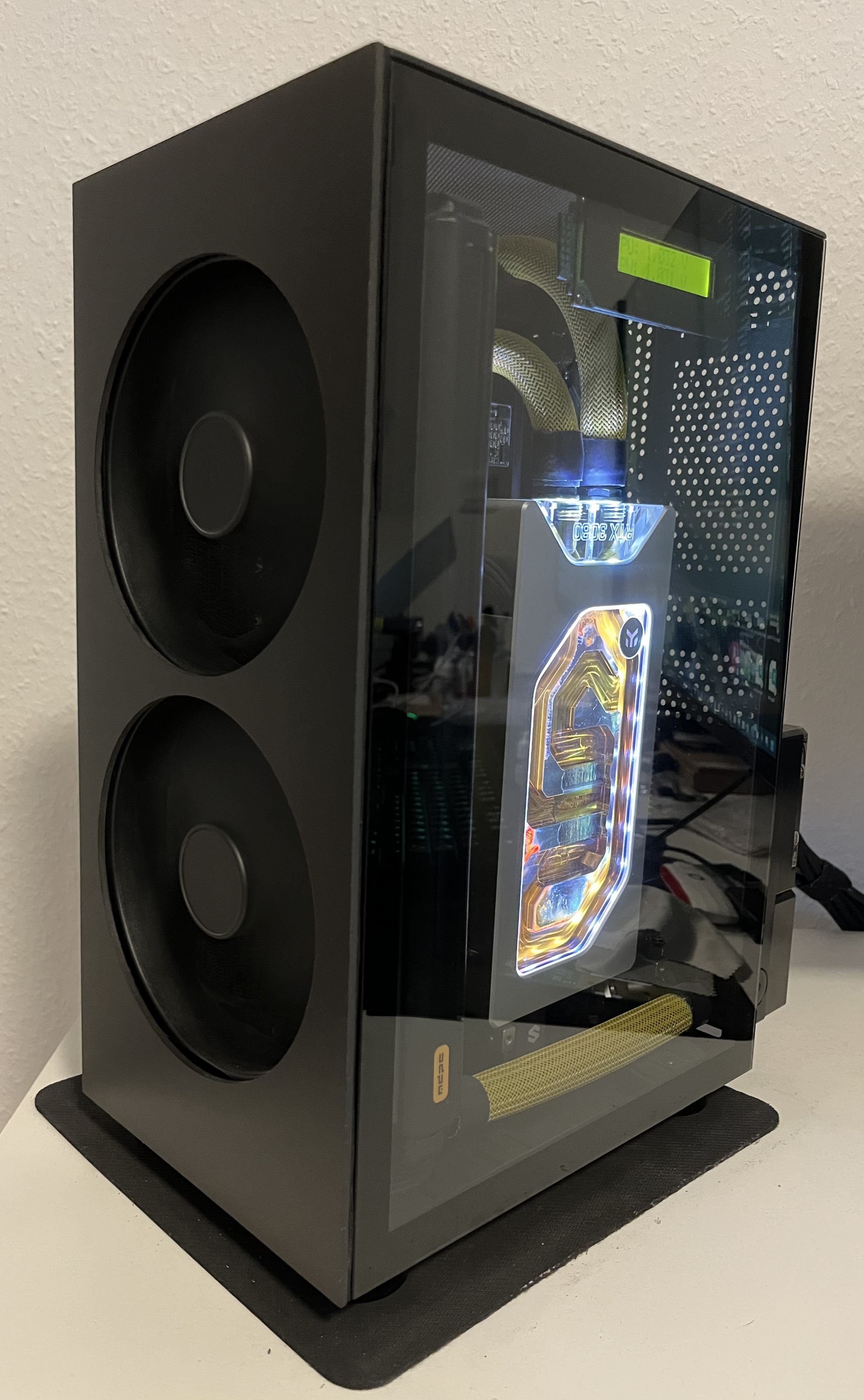

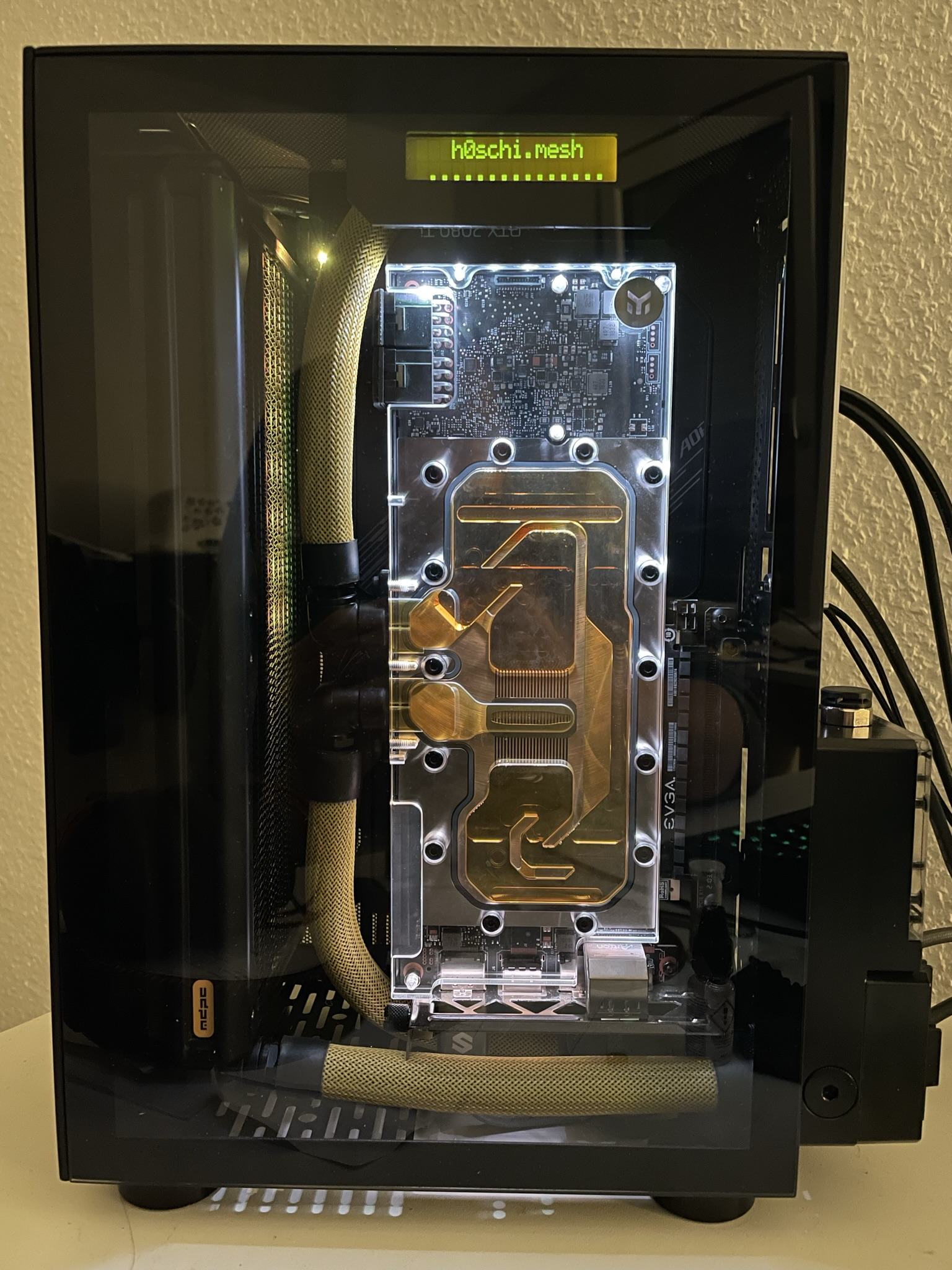

Die RTX 3080 passt trotz silbernem Finish eigentlich ganz gut ins Bild



[XTaZY]

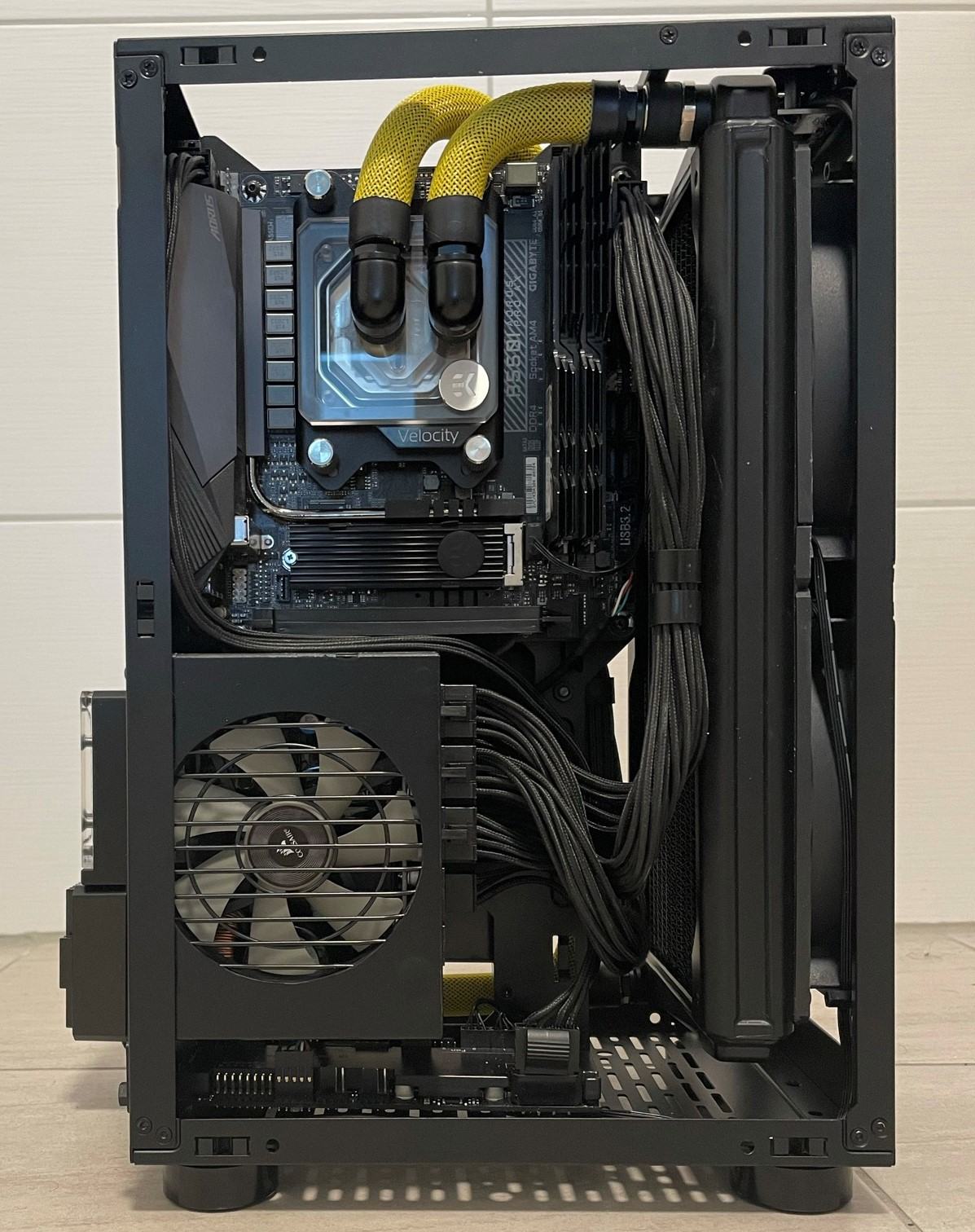

Die Config lief jetzt fast 2 Jahre und es musste mal ein bisschen wieder was passieren

Heute mal ein paar Teile zusammengesucht und ein bisschen getestet um ein paar Möglichkeiten auszuloten.

Belastungstest wurde mit AIDA64 Extreme (15 min Belastung - 5 min Abkühlphase - 15 min Belastung) durchgeführt.

MIT Frontgrill montiert

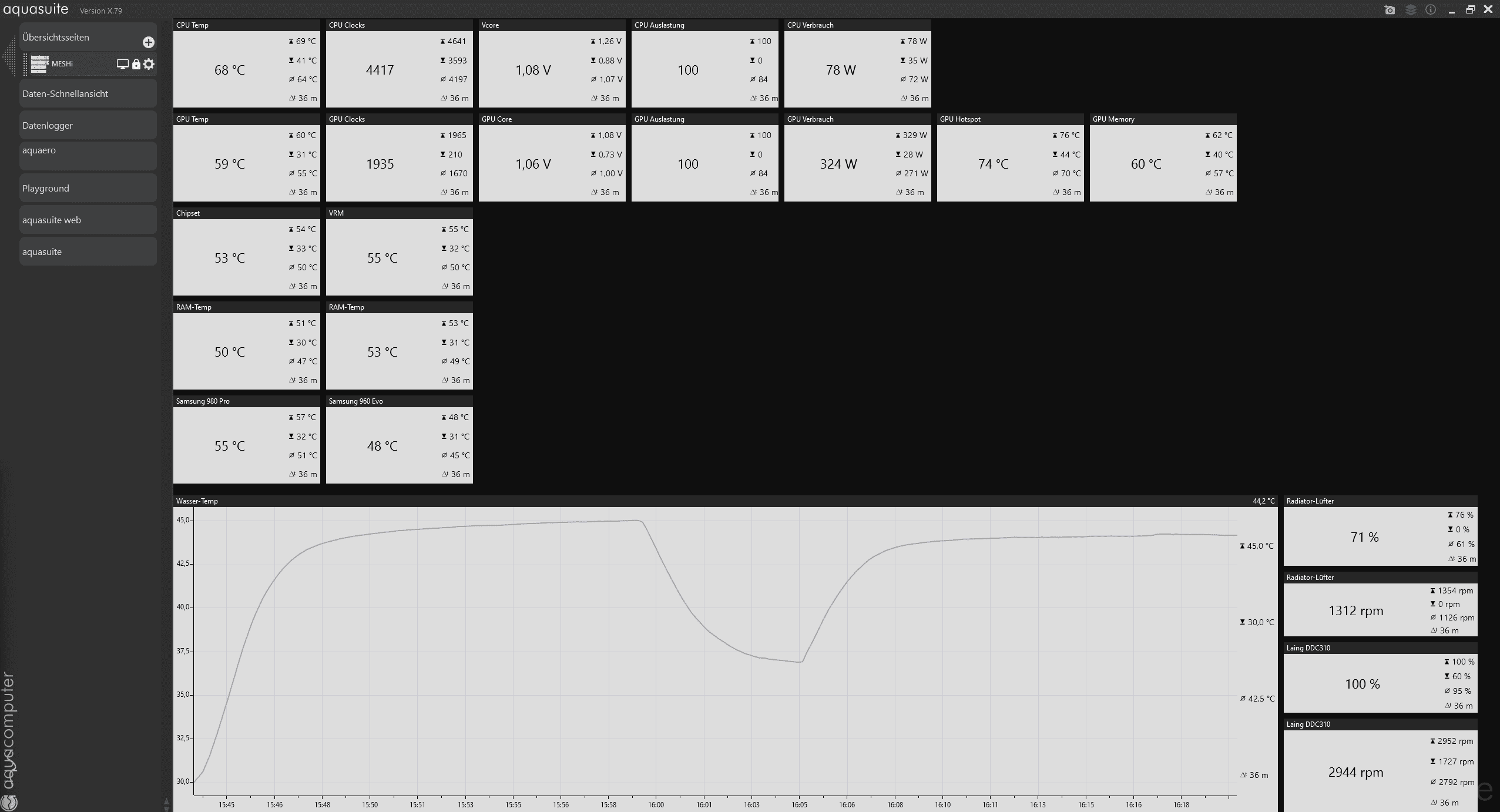

OHNE Frontgrill montiert

Die 0,7-0,8 Grad an Wasser-Temperatur und 50 u/min Lüfterumdrehungen Differenz sind eigentlich verschmerzbar.

-------------------------------------------------

Als Nächstes wird das Ganze mal mit einem 7mm dicken Fan-Shroud getestet.

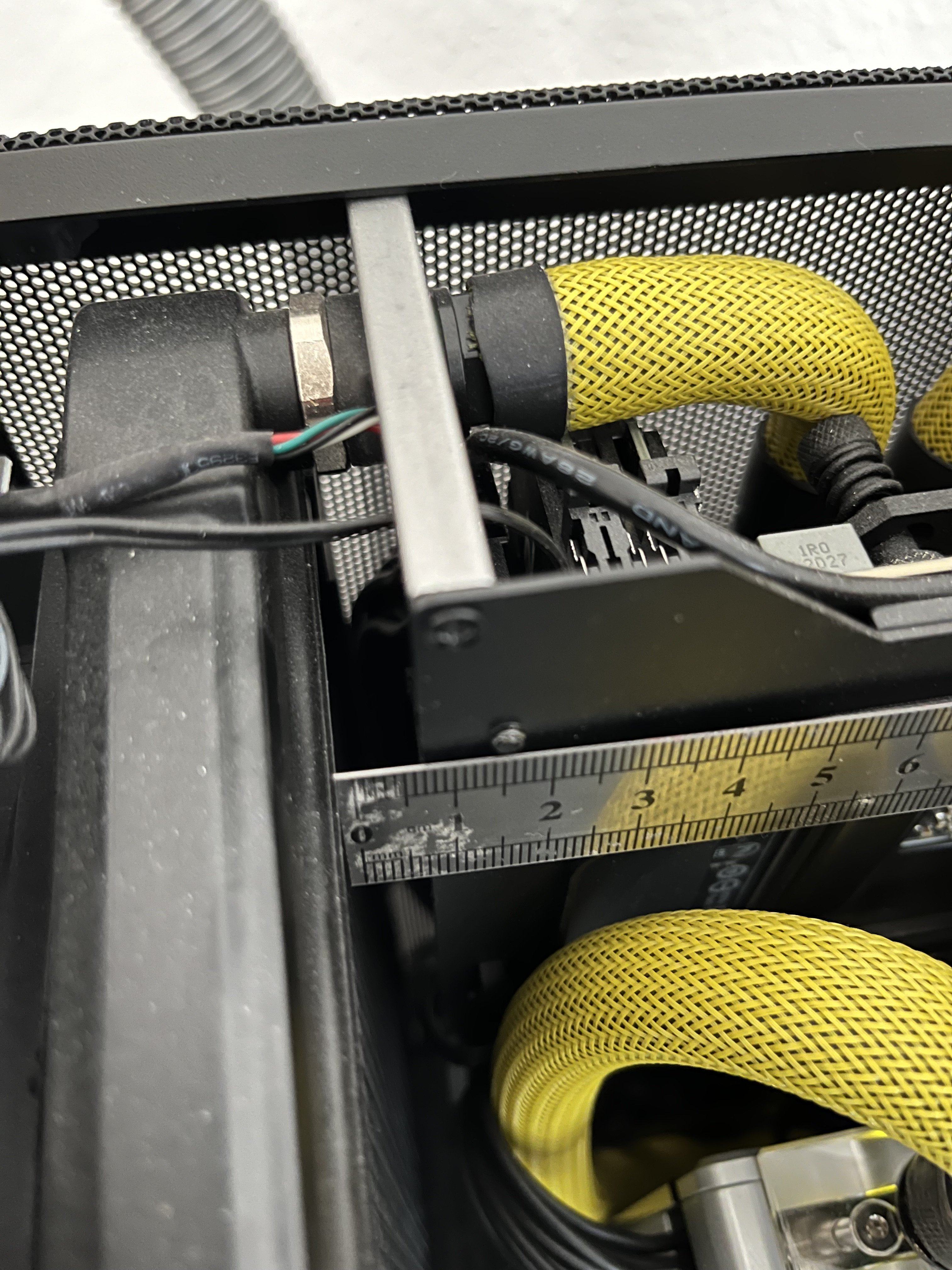

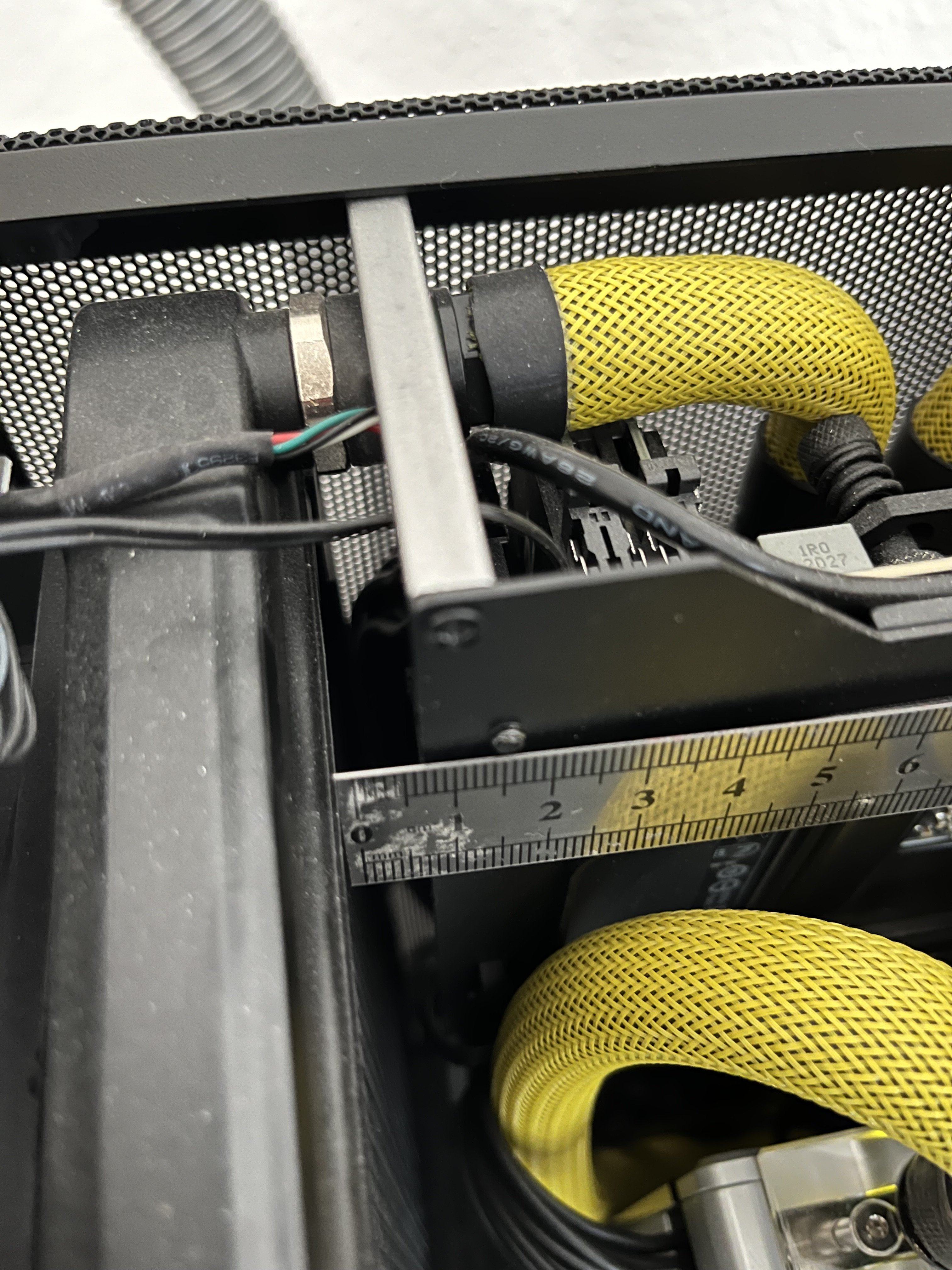

Das Shroud kann nur 7mm dick sein, da sonst der Radiator mit dem Mainboard-Tray kolidiert.



[XTaZY]

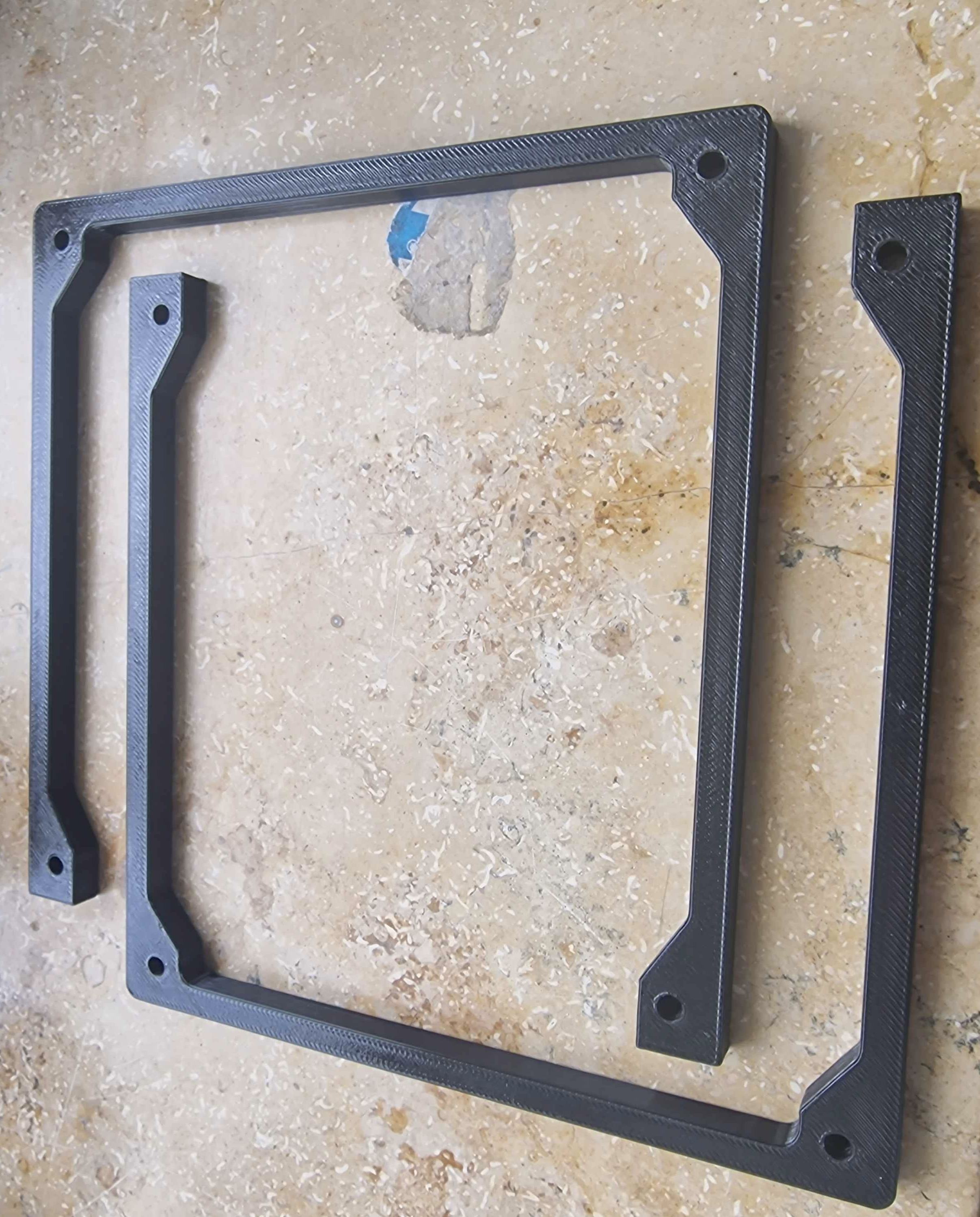

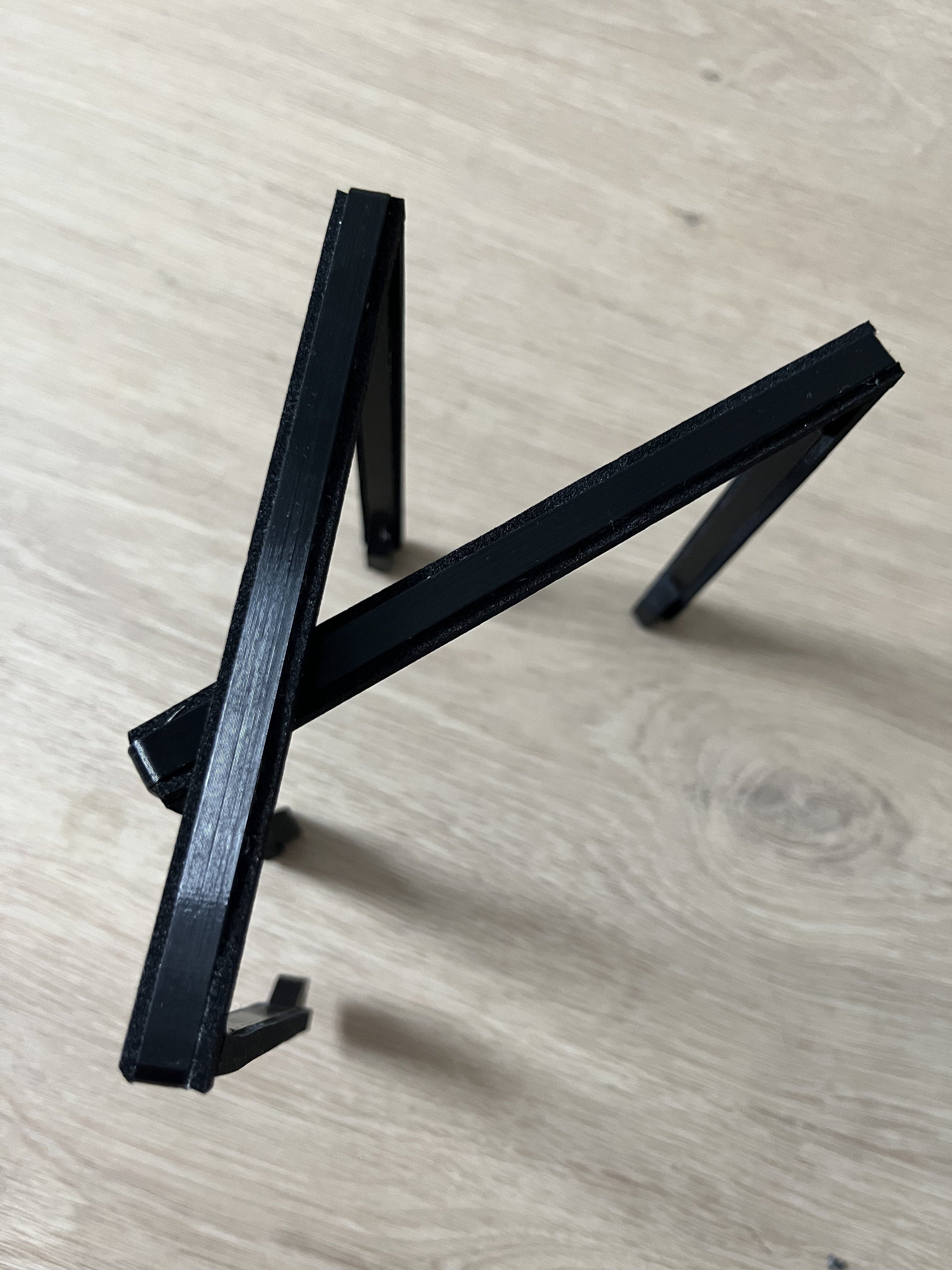

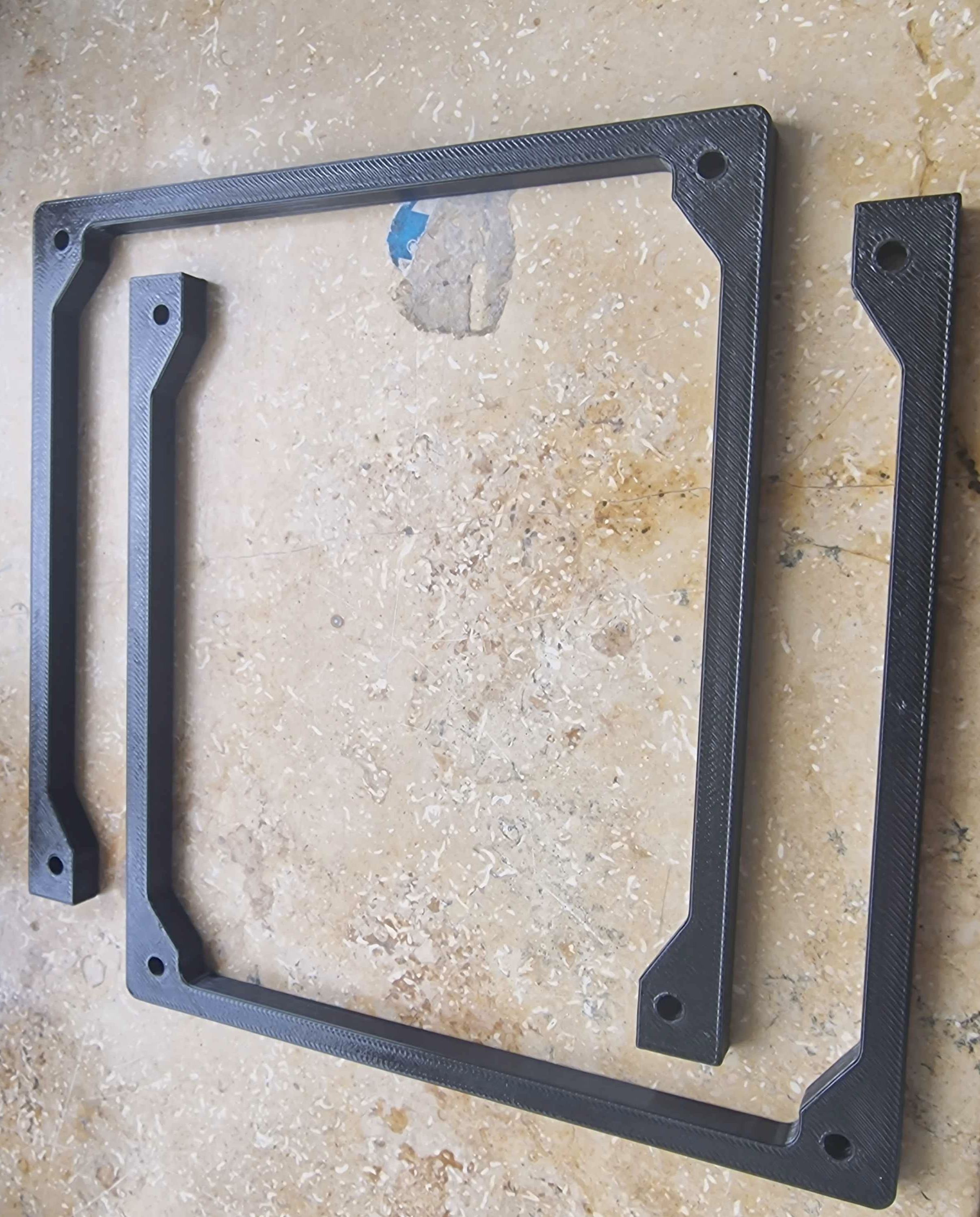

Shroud is da
EPDM Dichtband kommt nächste Woche.



[XTaZY]

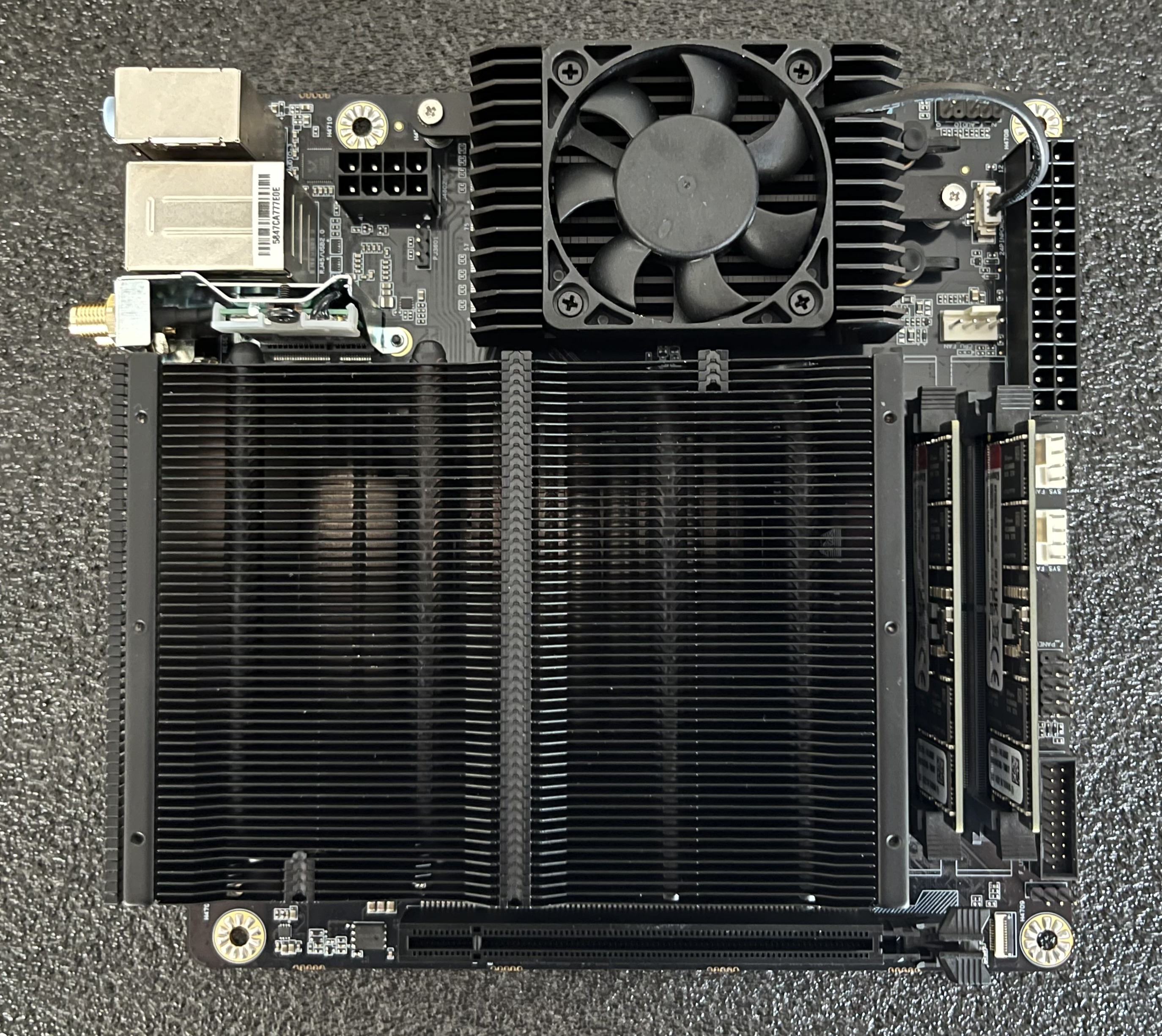

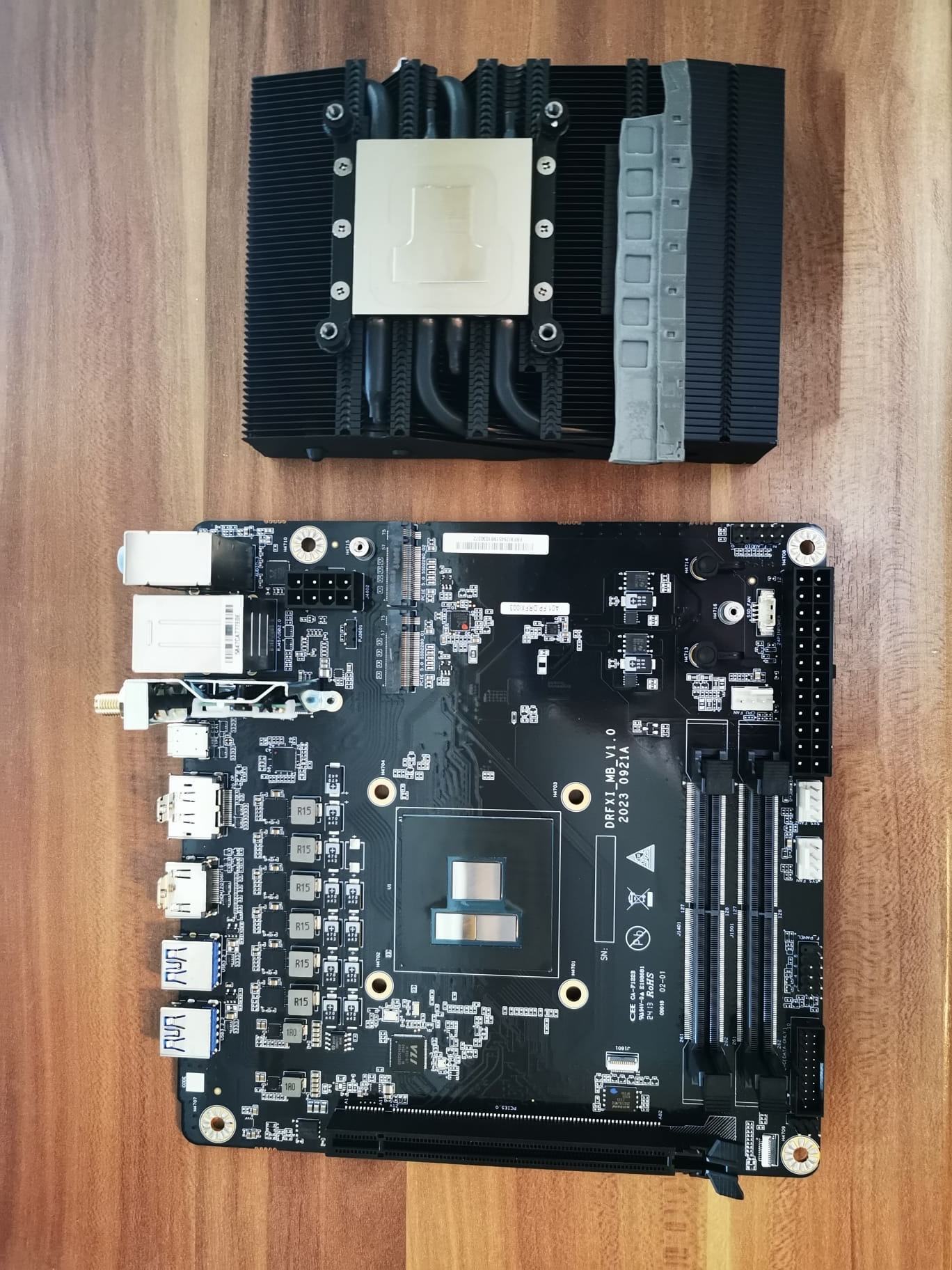

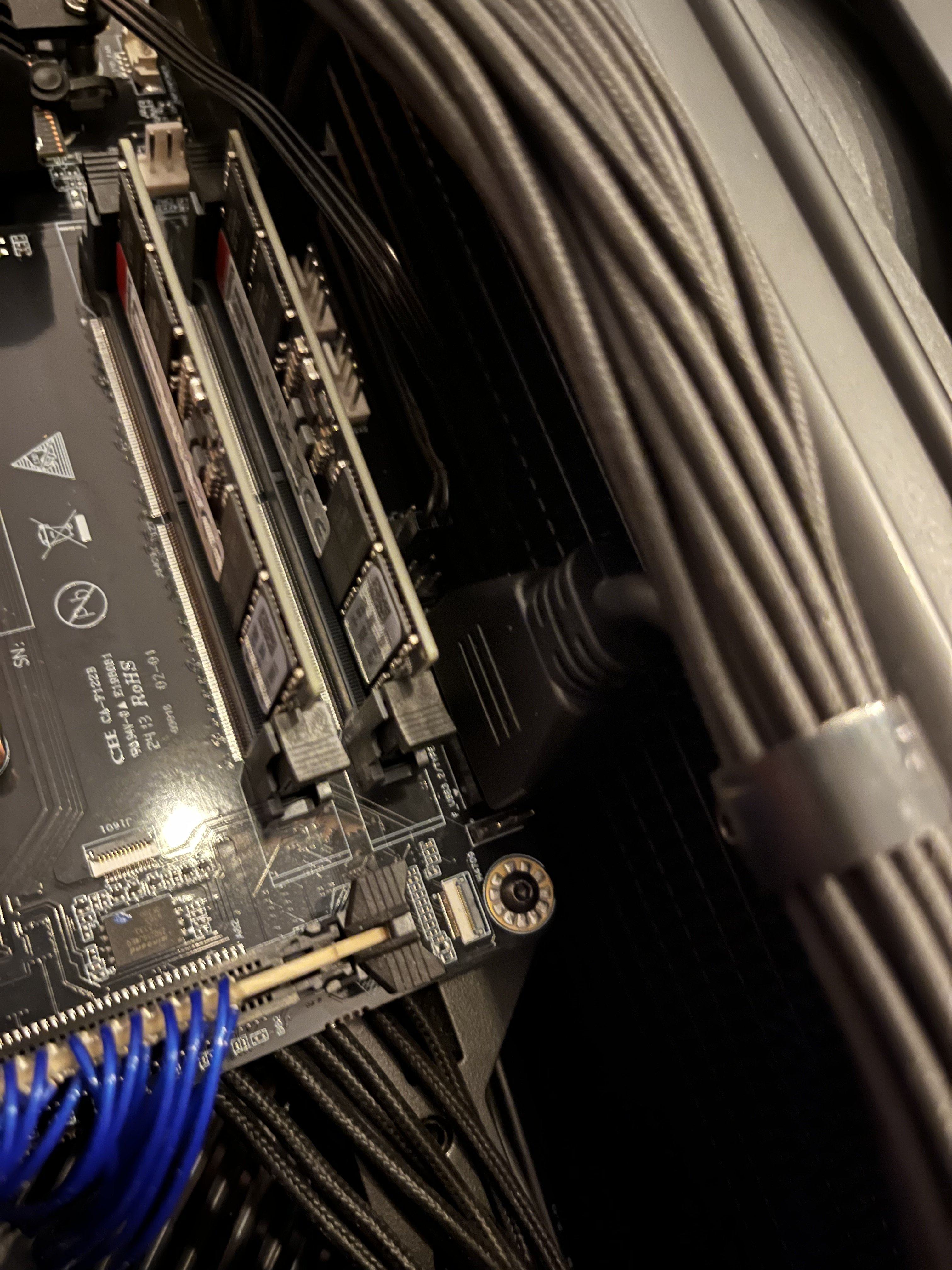

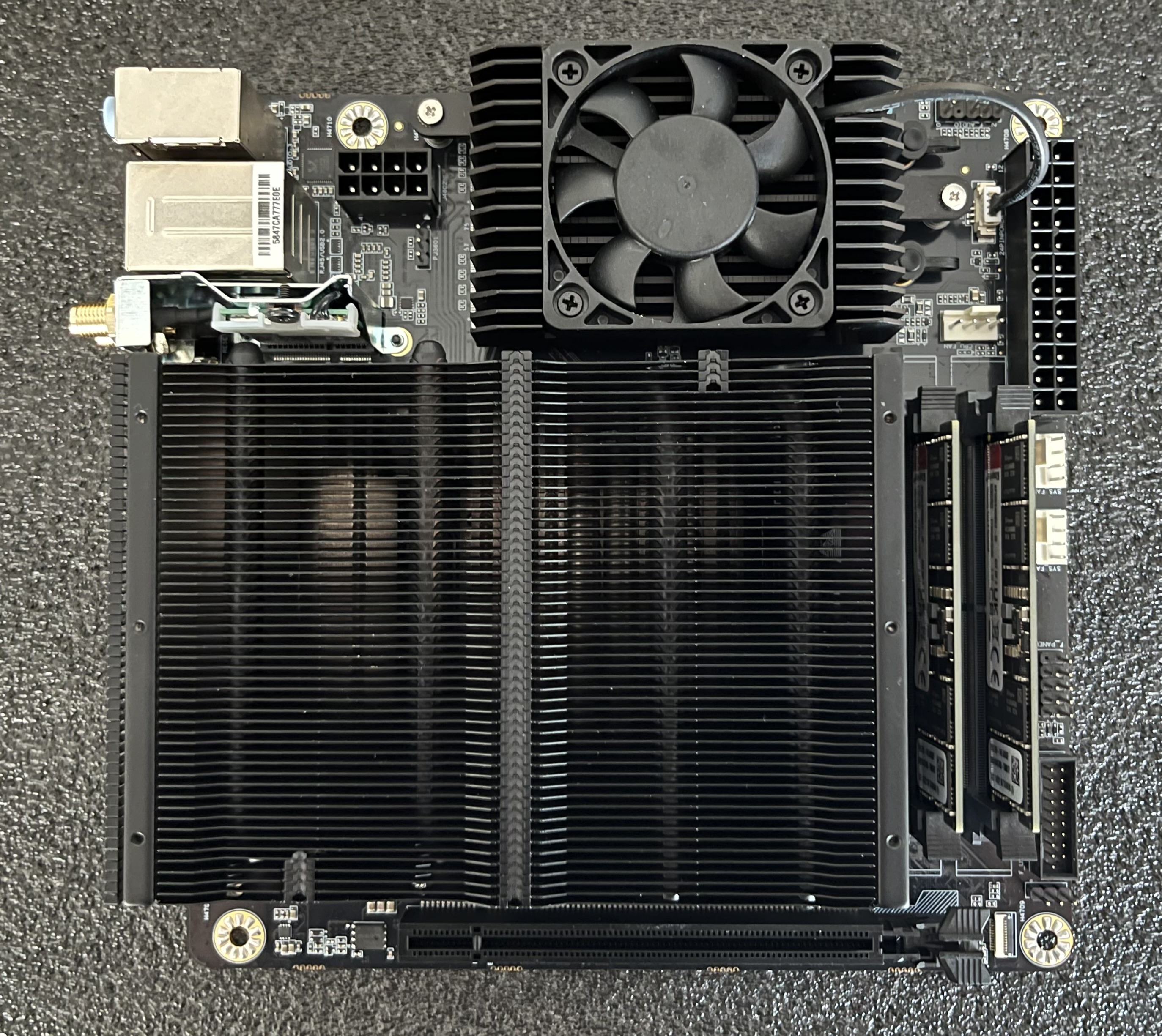

CPU, Mainboard und RAM kann an
Das Minisforum BD790i schüttelt mit der AMD Ryzen 9 7945hx Mobile-CPU schon ordentlich Leistung, bei geringem Verbauch, aus dem Ärmel.
Eine <200w CPU wäre auch bei der jetzigen Kühlleistung auch einfach nicht drin gewesen.

Mal schauen ob sich vielleicht das TDP-Limit von 100w im BIOS noch umgehen lässt und wie die CPU unter Wasser dann performt.




-------------------------------------------------

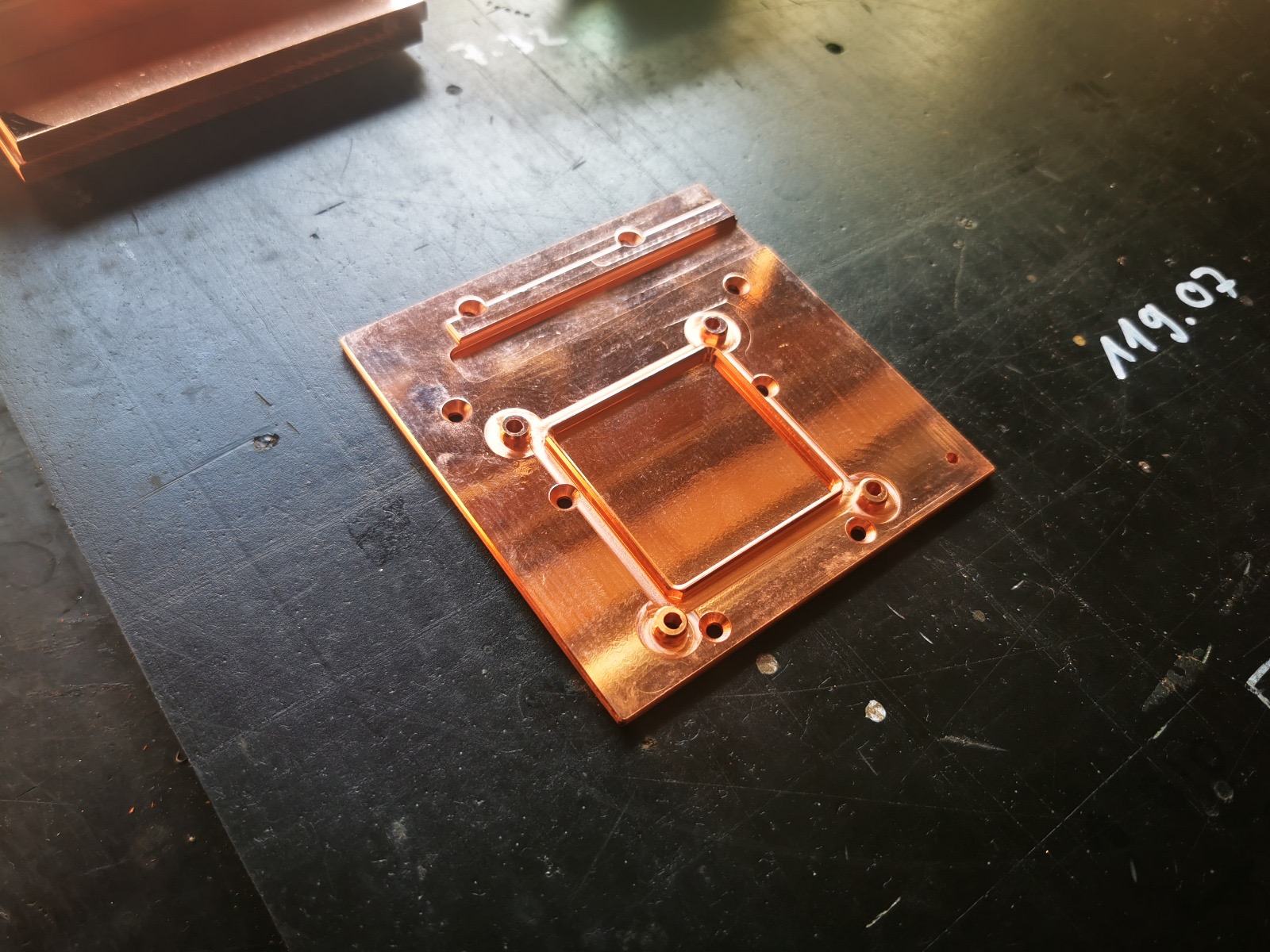

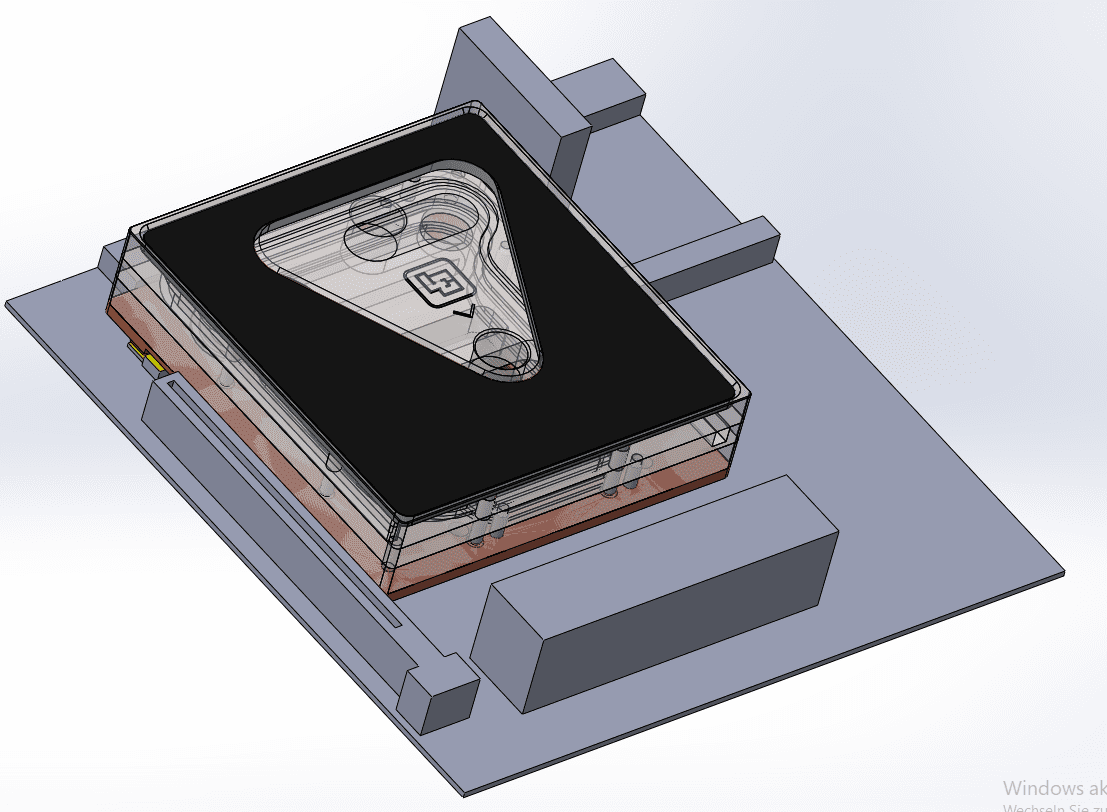

Eine Monoblock, der CPU und Spannunswandler kühlt, ist von Liquid Extasy (@Al_) auch bereits in Planung und sollte im September dann fertig sein.



[XTaZY]

Bisschen gebencht

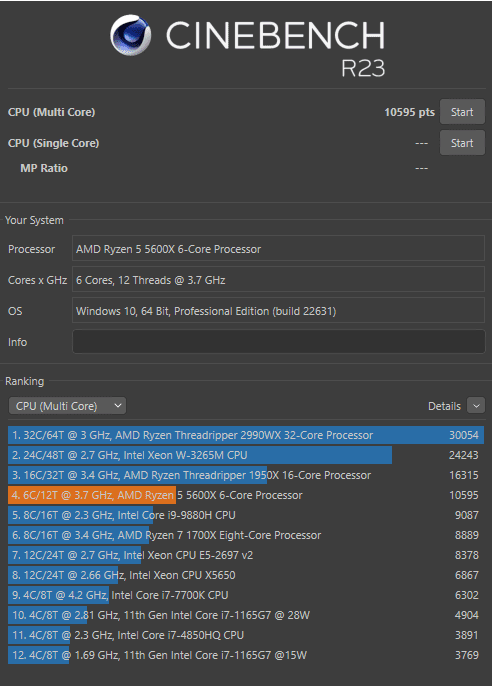

AMD Ryzen 5 5600x @ ~78w (PBO2)

AMD Ryzen 9 7945hx @ TDP: Auto (100w)



[veitograf]

geil. 4000 punkte mehr als mein 5950x bei 160w.



[XTaZY]

geil. 4000 punkte mehr als mein 5950x bei 160w.

Im BIOS lässt sich die CPU noch auf 45w, 55w und 75w limitieren, aber irgendwie haben die Einstellungen scheinbar keine Funktion.

Hätte mich mal interessiert wie sich 55w und 75w auf die Ergebnis auswirken.



[XTaZY]

Shroud beidseitig mit EPDM Dichtband beklebt



[XTaZY]

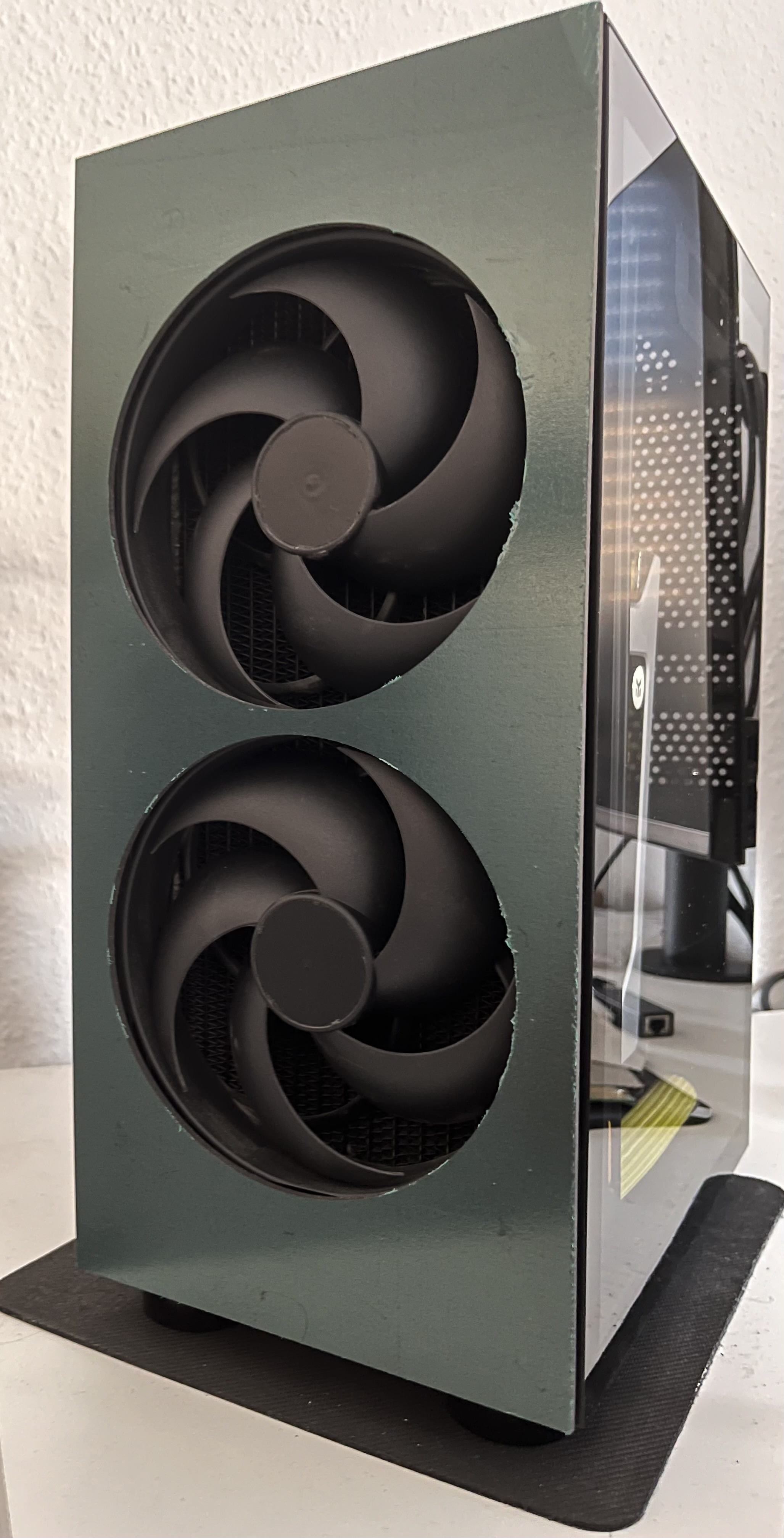

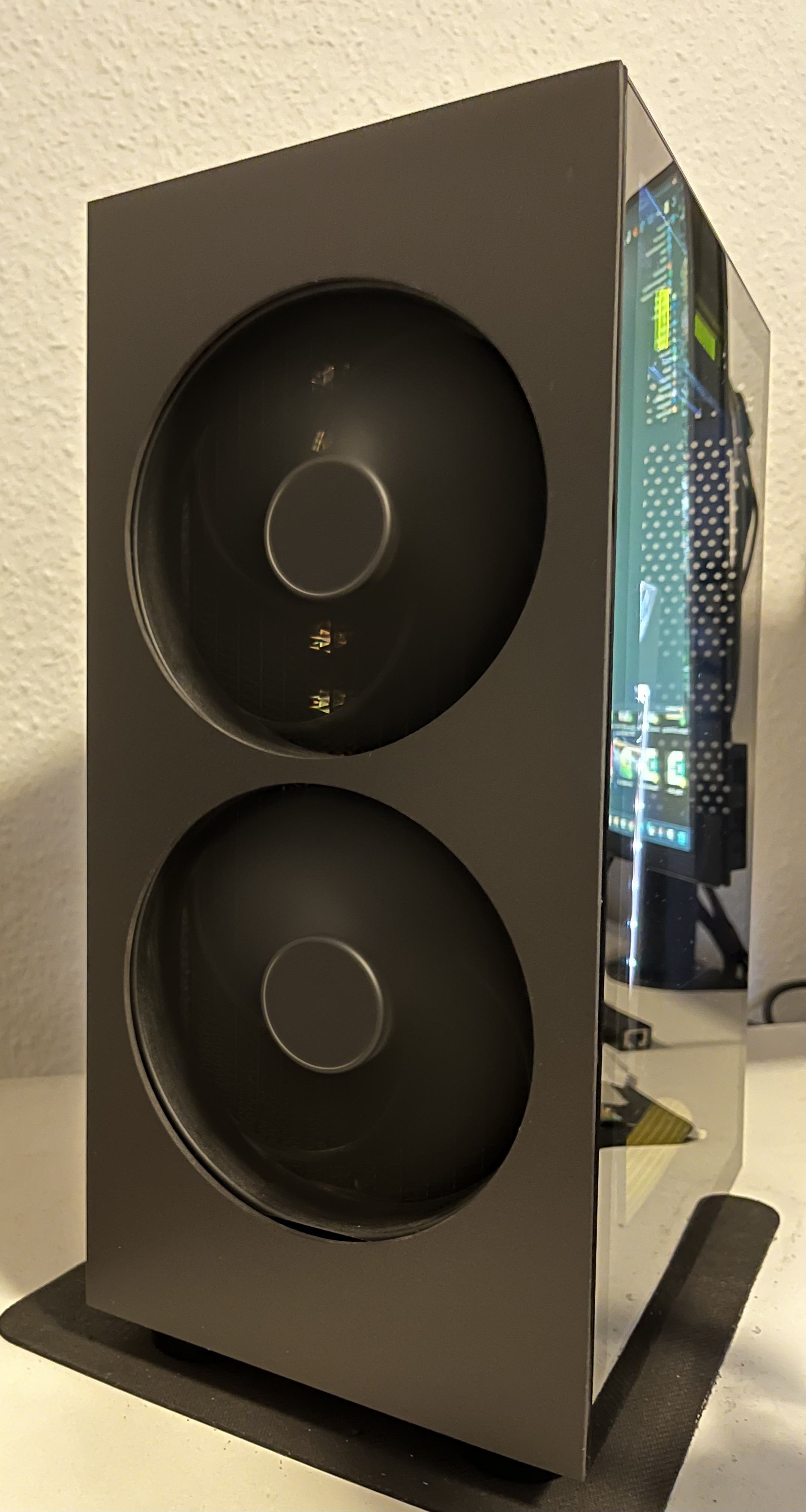

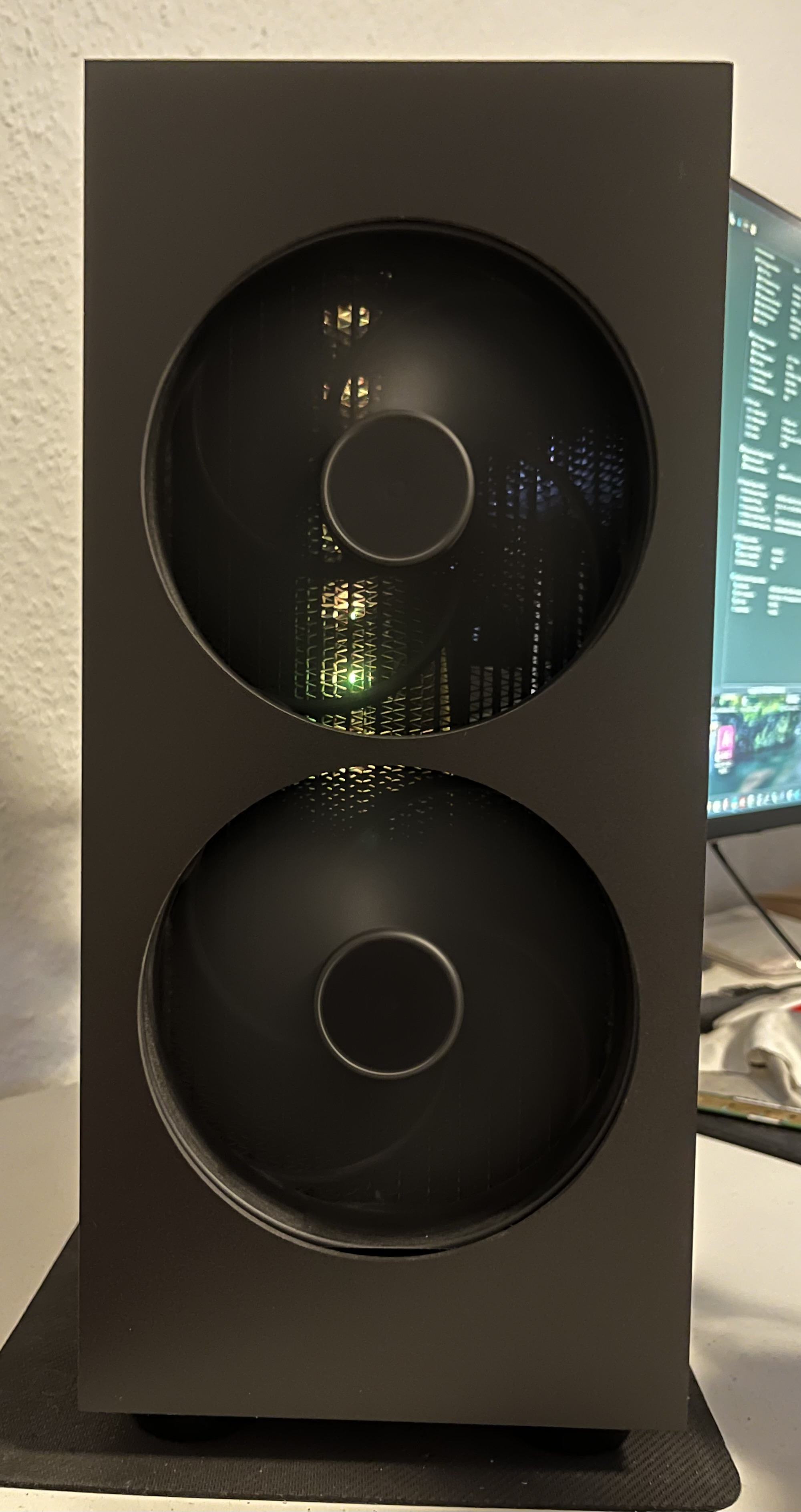

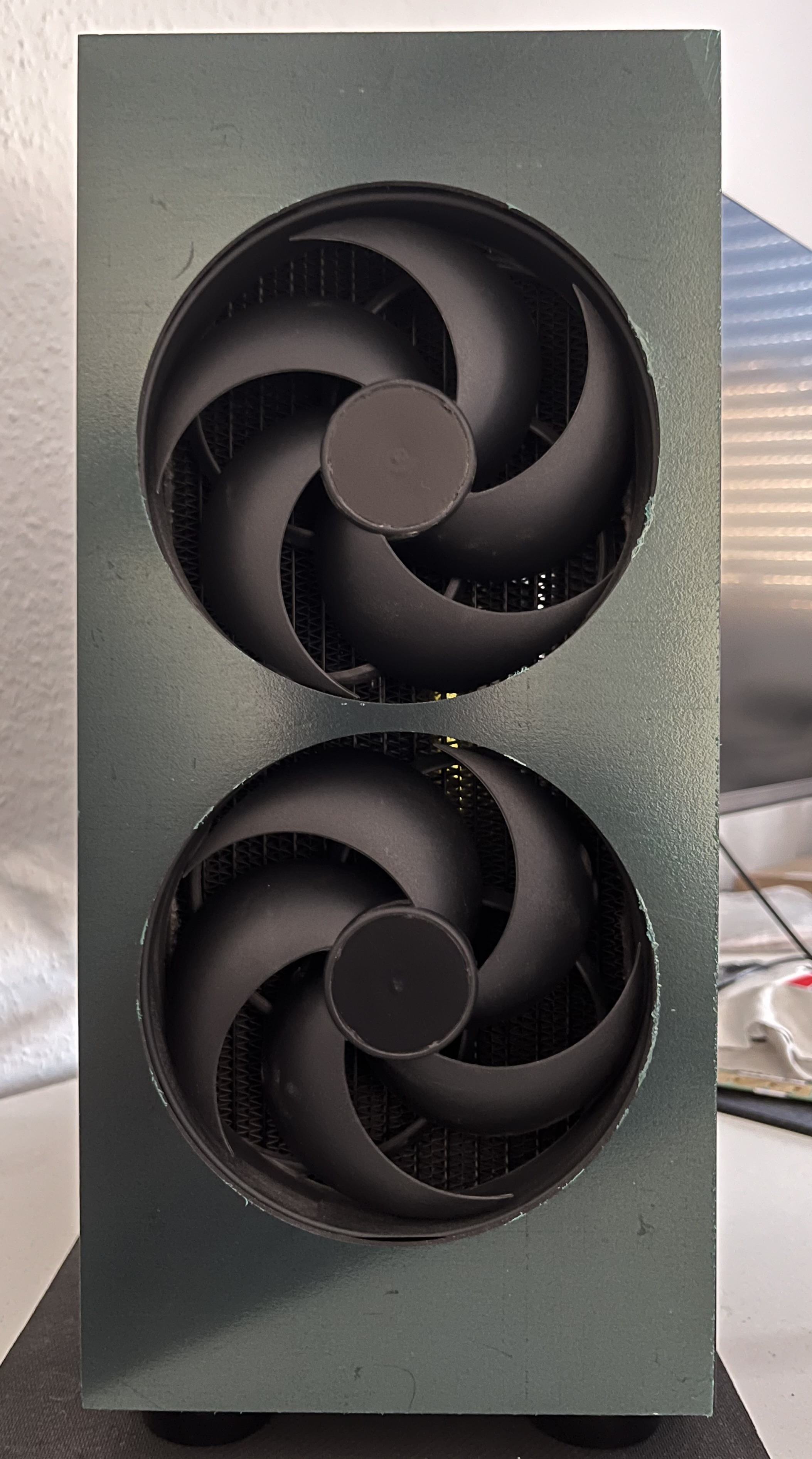

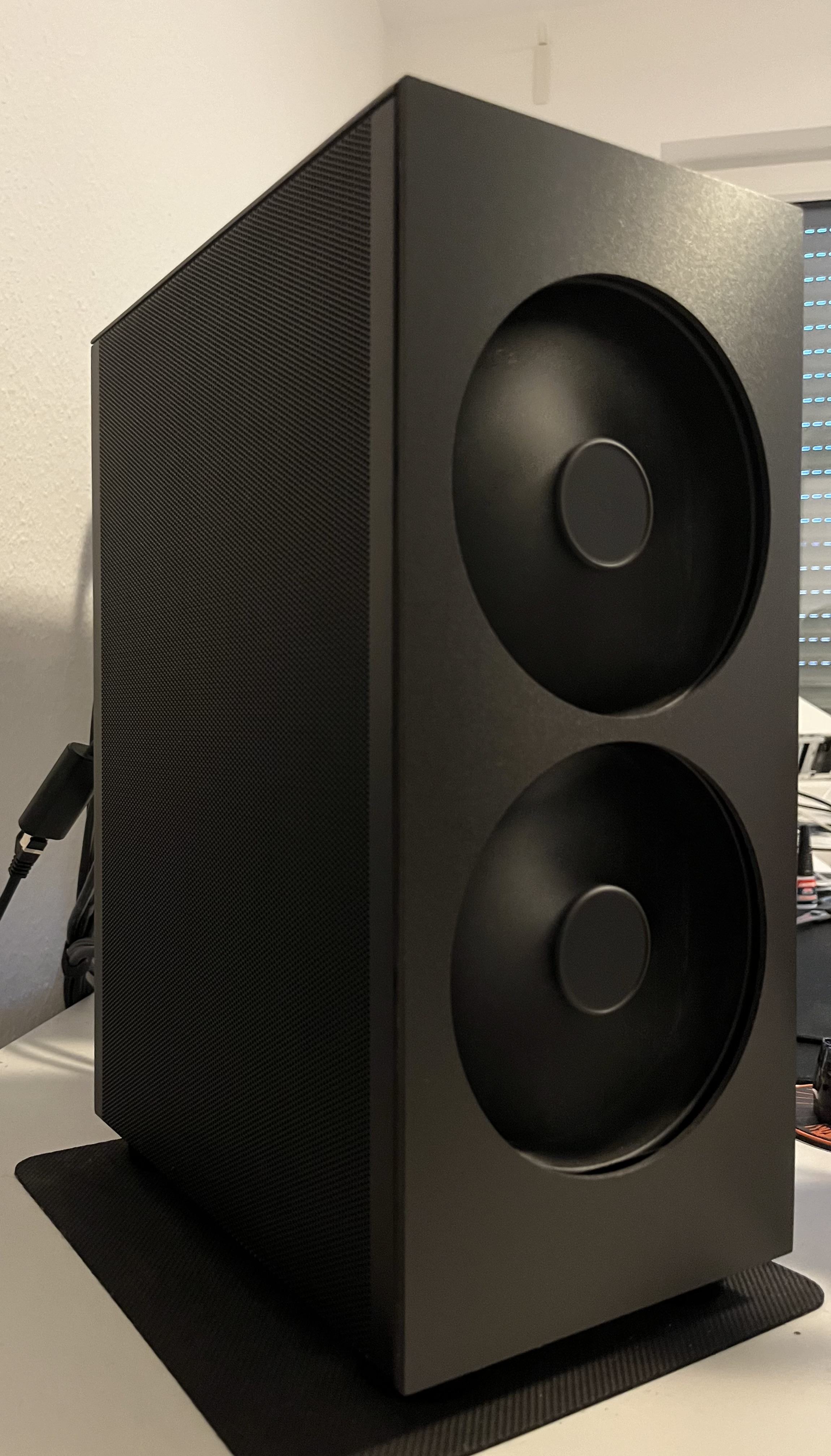

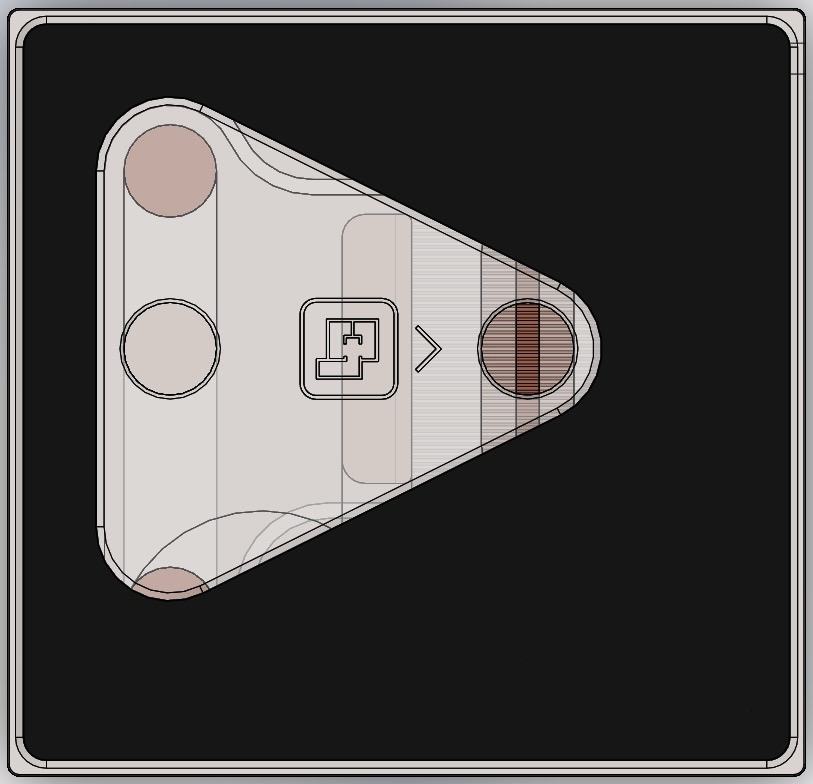

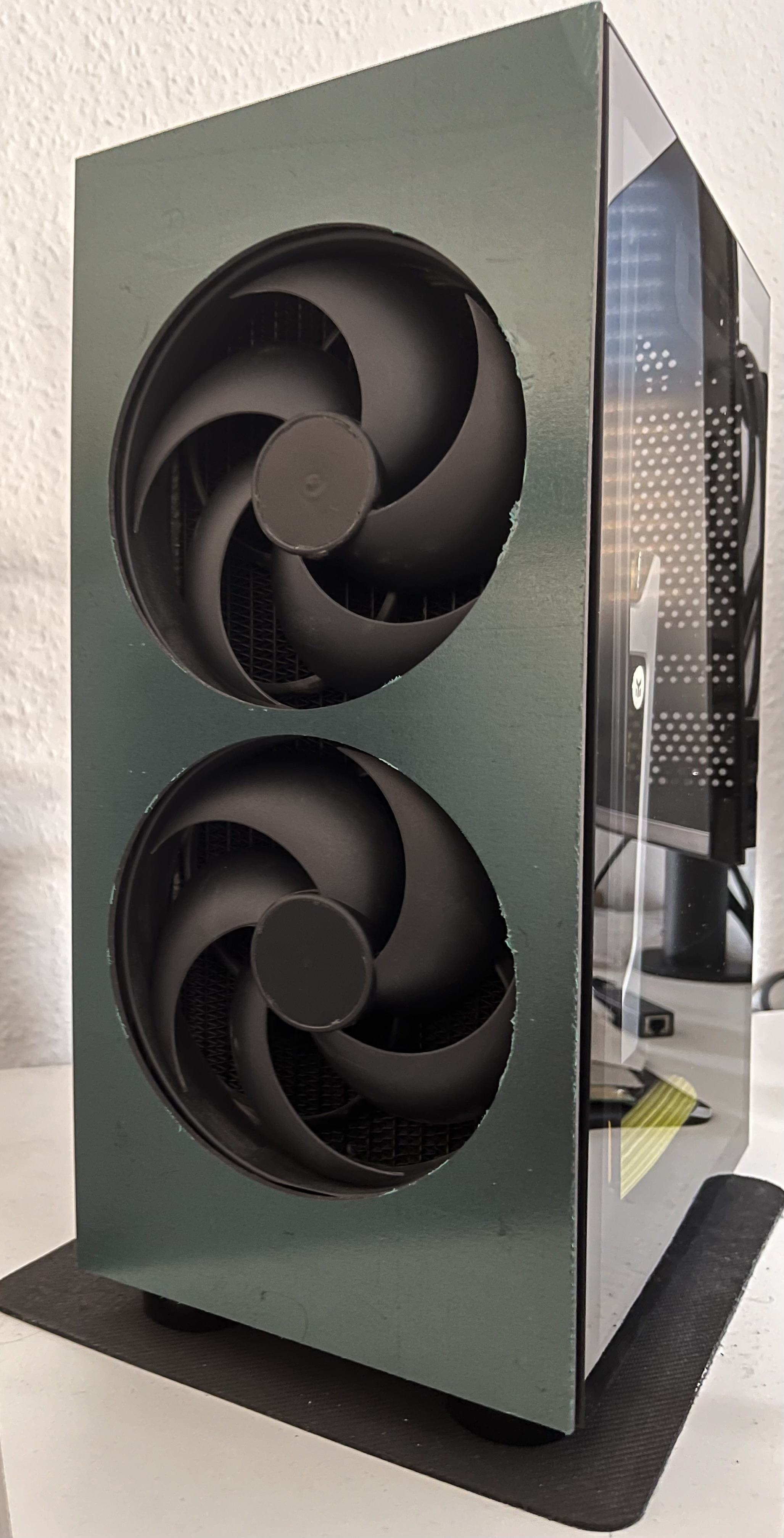

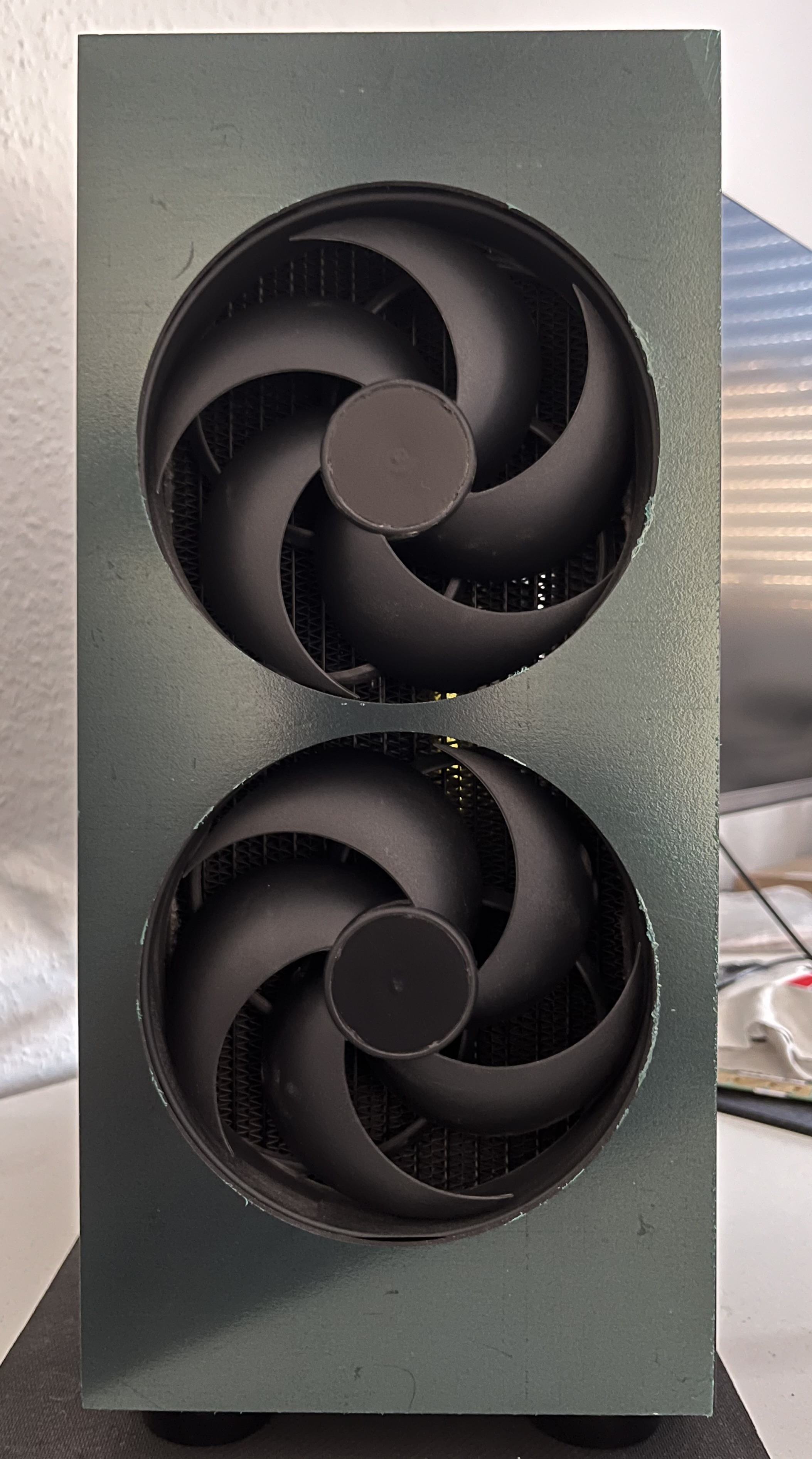

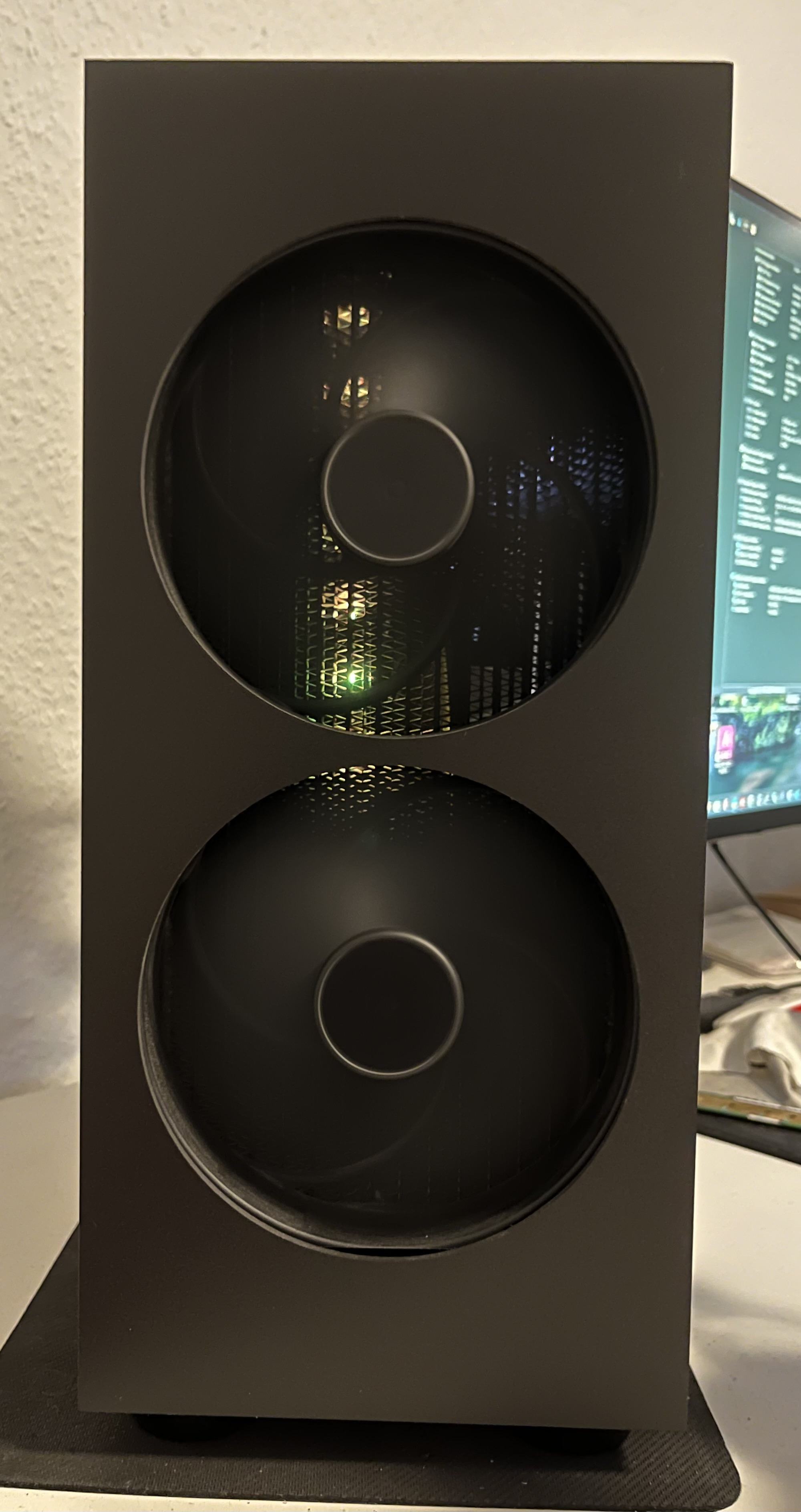

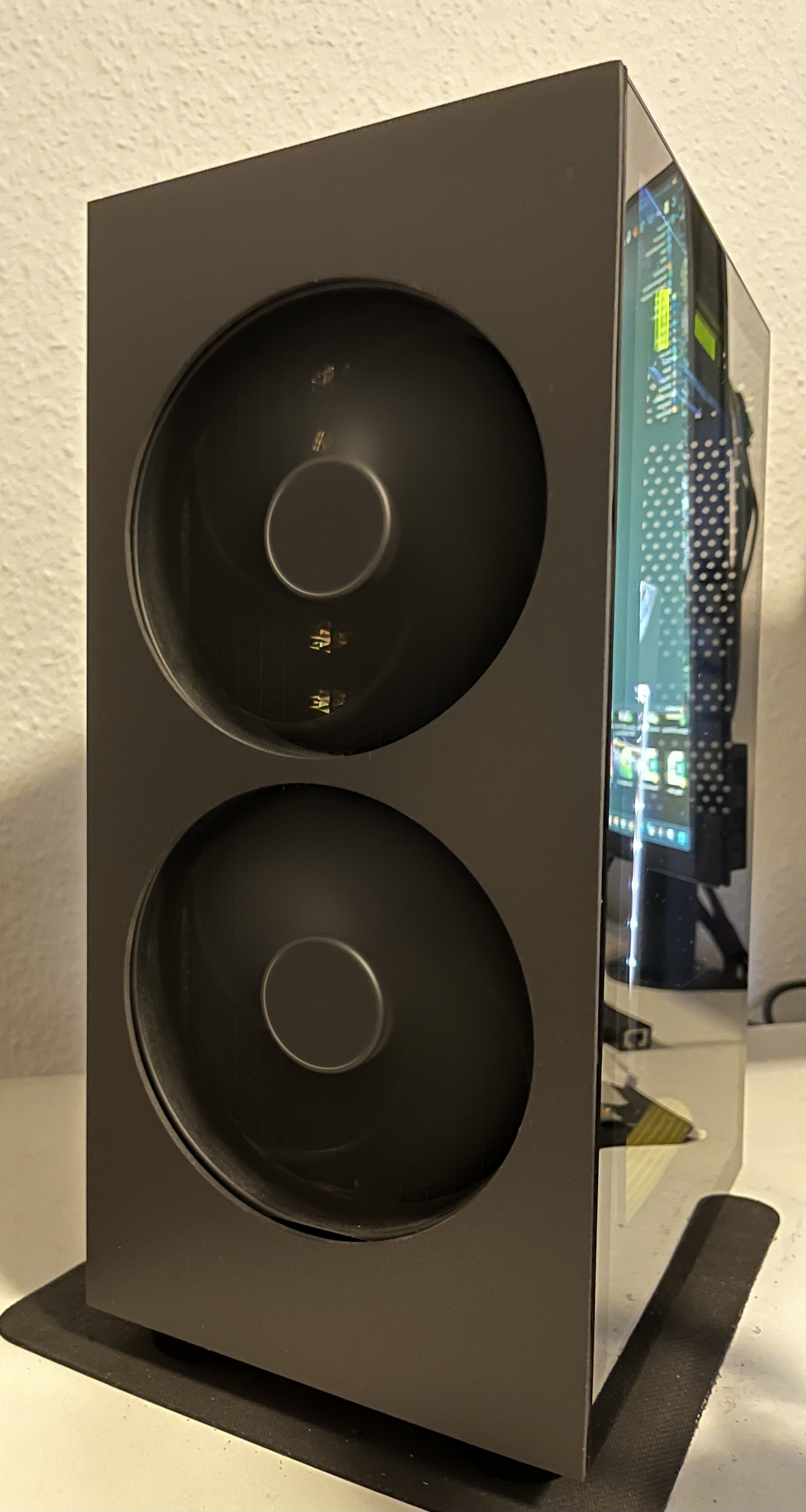

Frontplatte fräsen lassen

Schutzfolie ist noch drauf und die Frontplatte ist nur testweise montiert.
Später wird die Frontplatte mit kleinen Magneten bündig befestigt sein.

Ich finds eigentlich ganz gelungen was meint ihr ?



[XTaZY]



[Kazuja]

Gefällt mir 👍

Abo 😉

Grüße Kazuja



[XTaZY]

Der Fullcover-Kühler lässt noch ein bisschen auf sich warten.
Am Wochenende wird der Kühler nochmal gedreht, Spannunswandler-Kühler angebracht und ggf. eingebaut



[XTaZY]

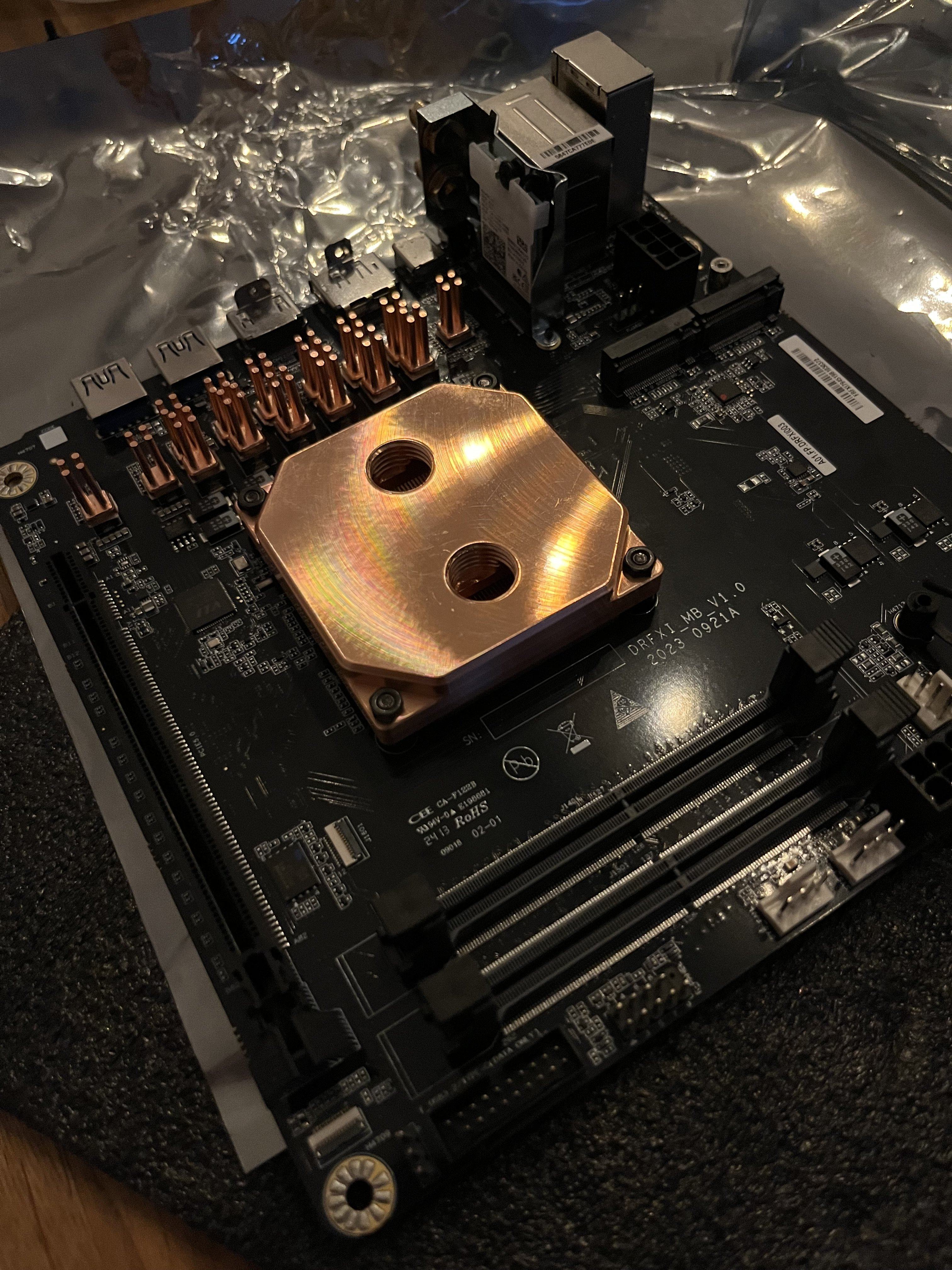

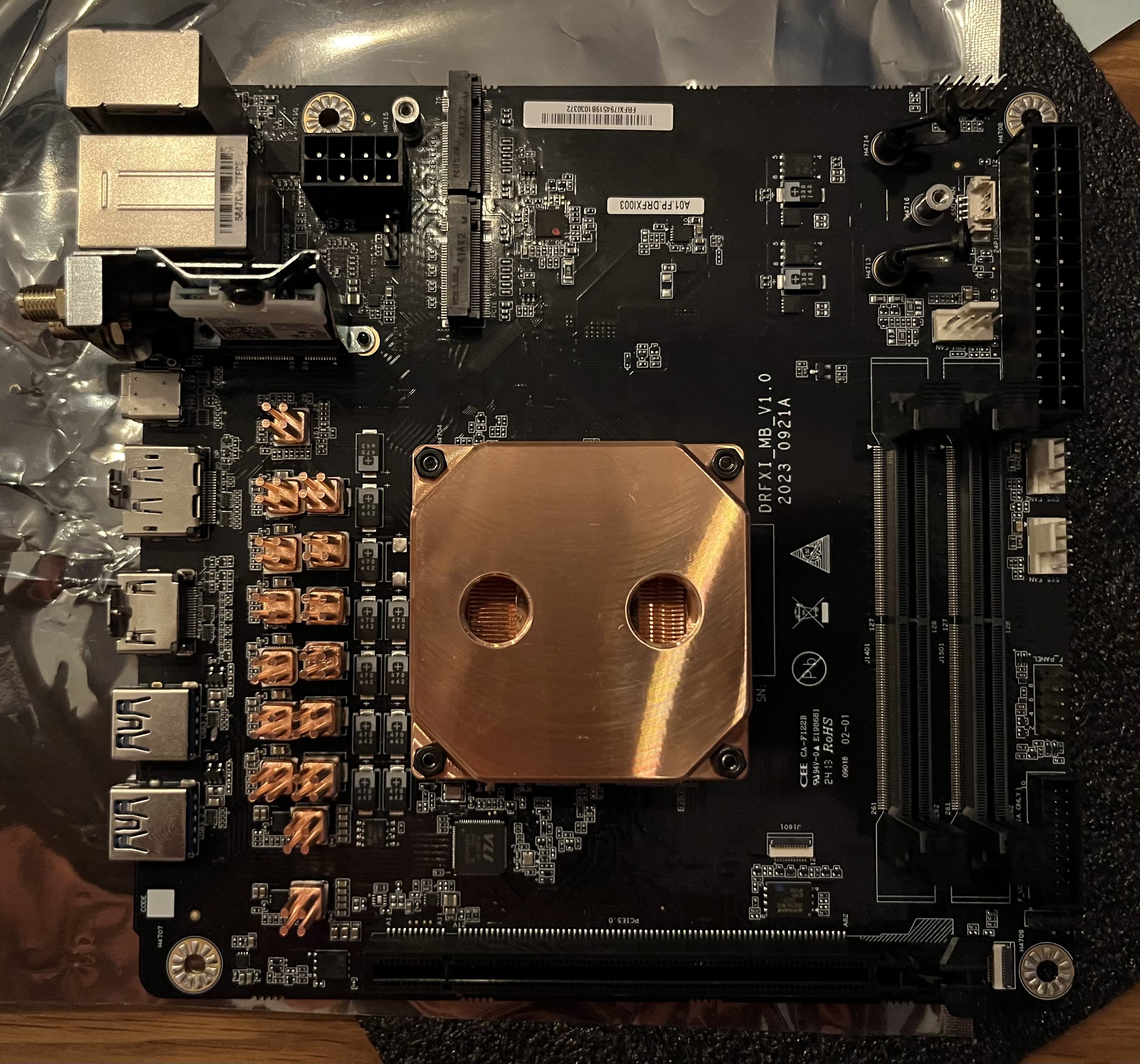

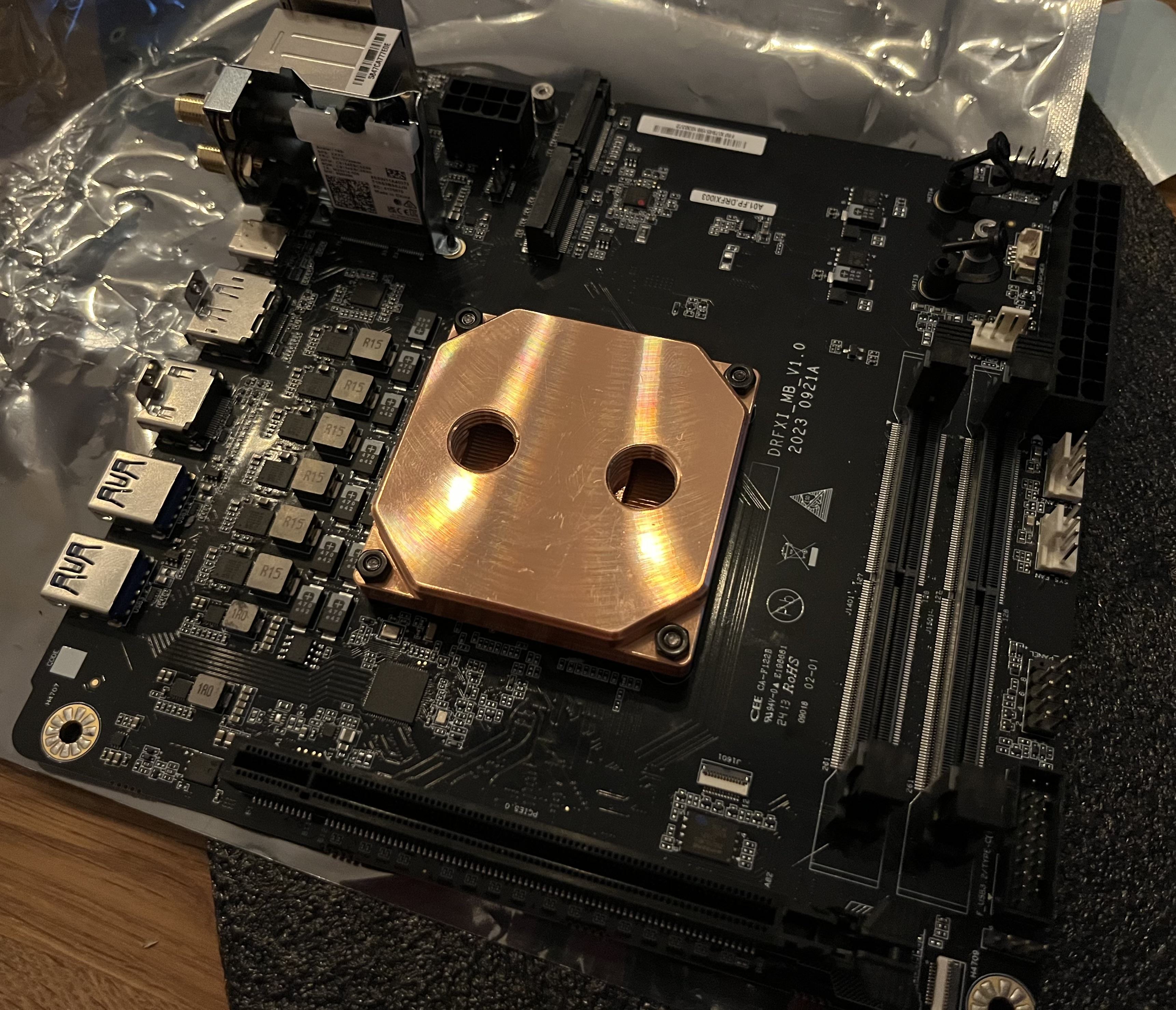

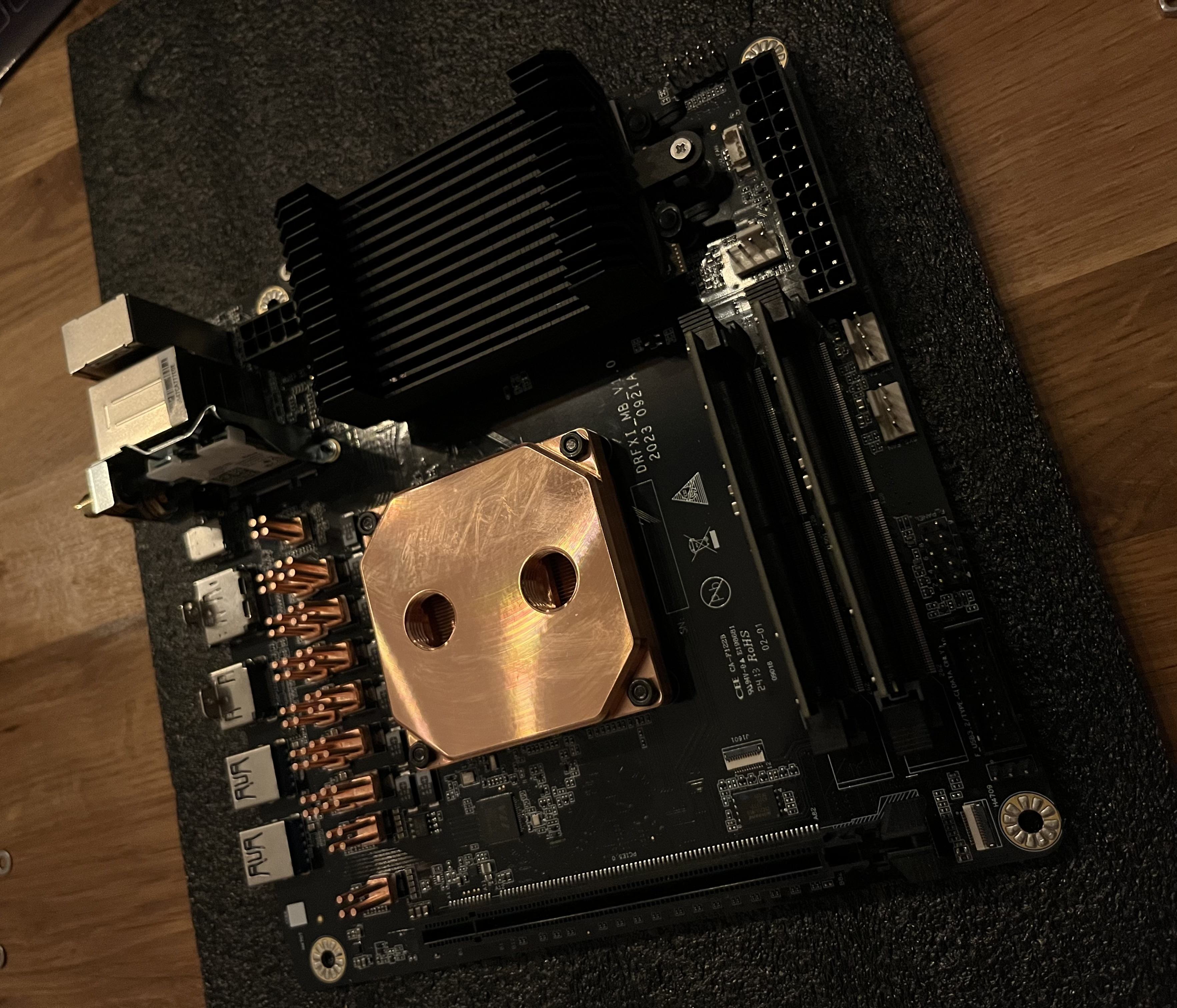

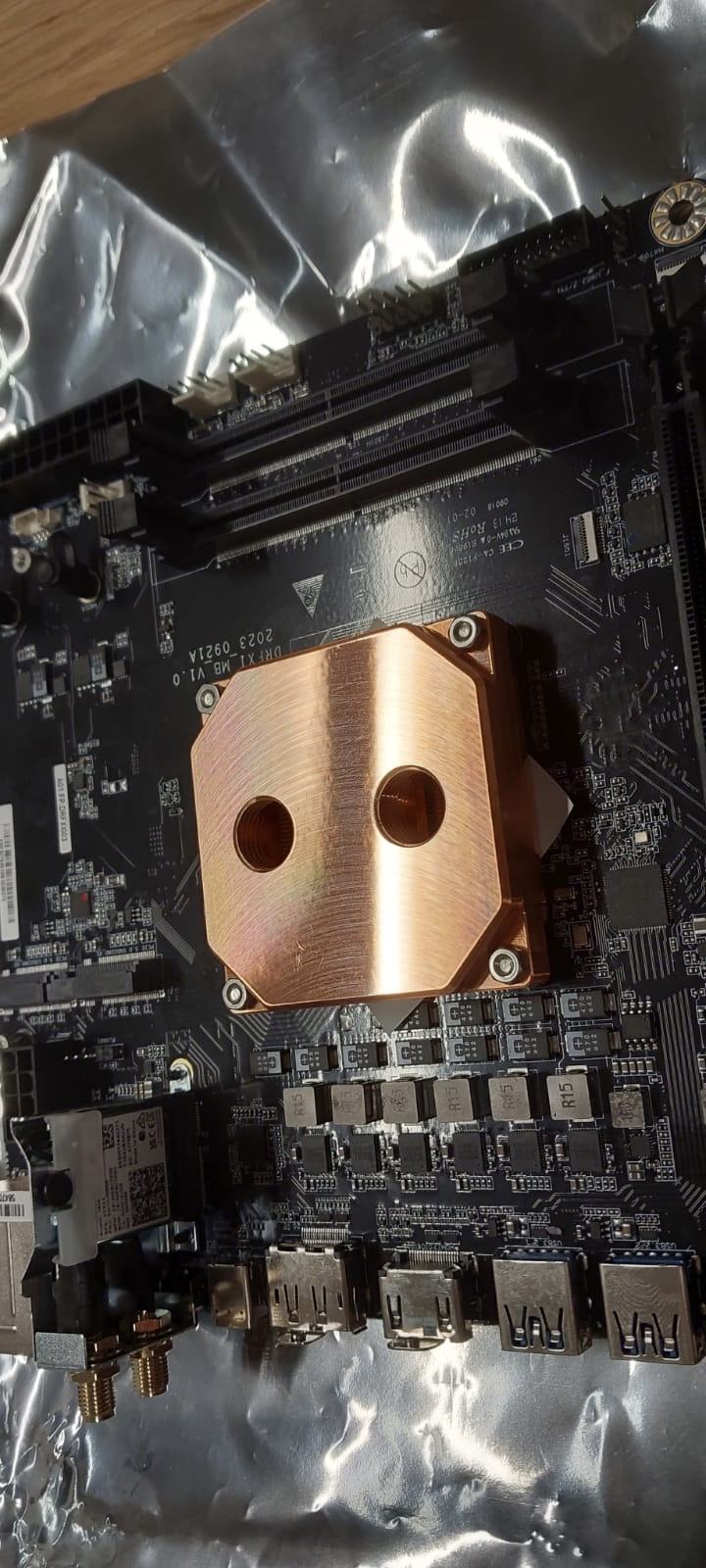

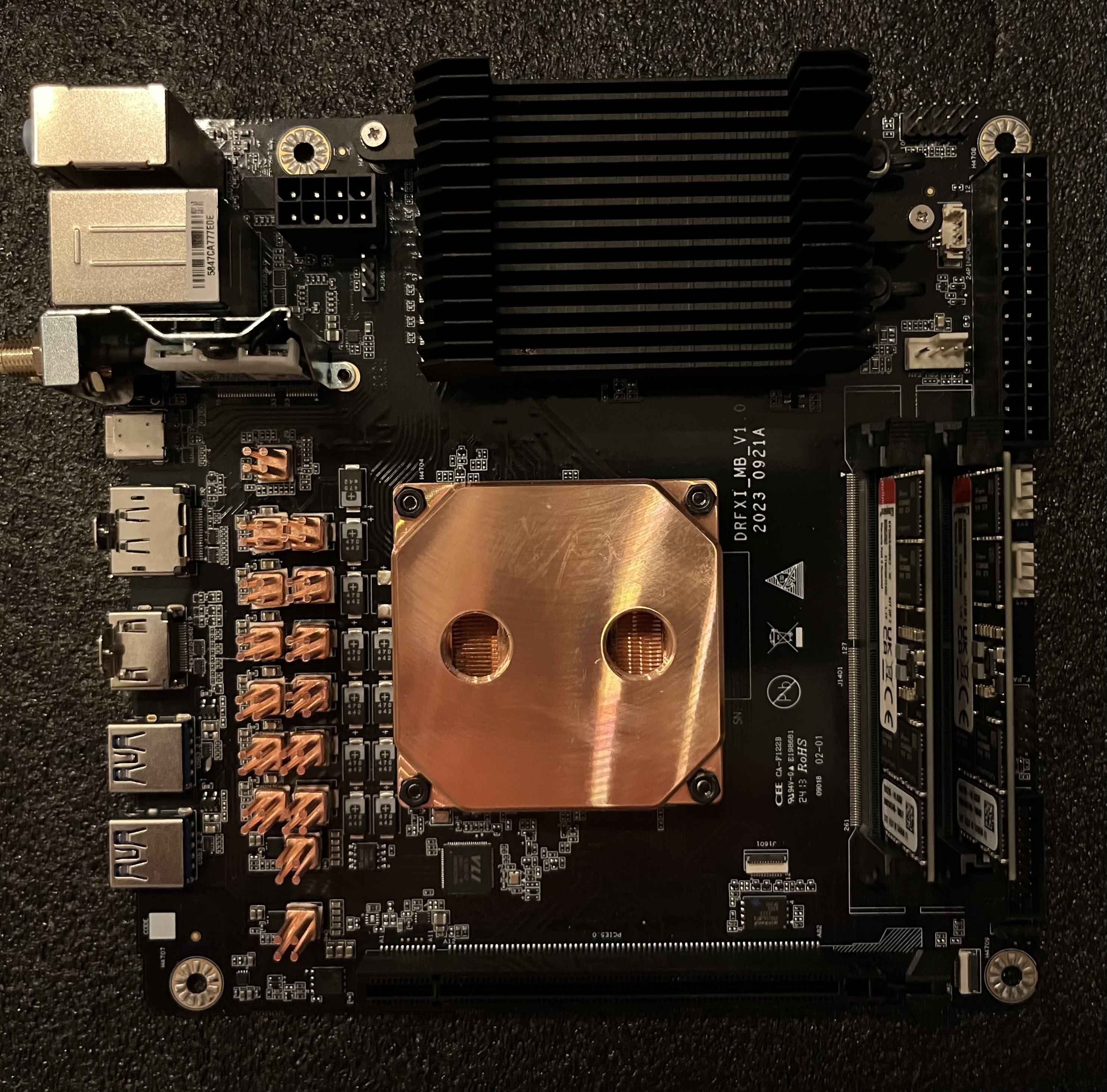

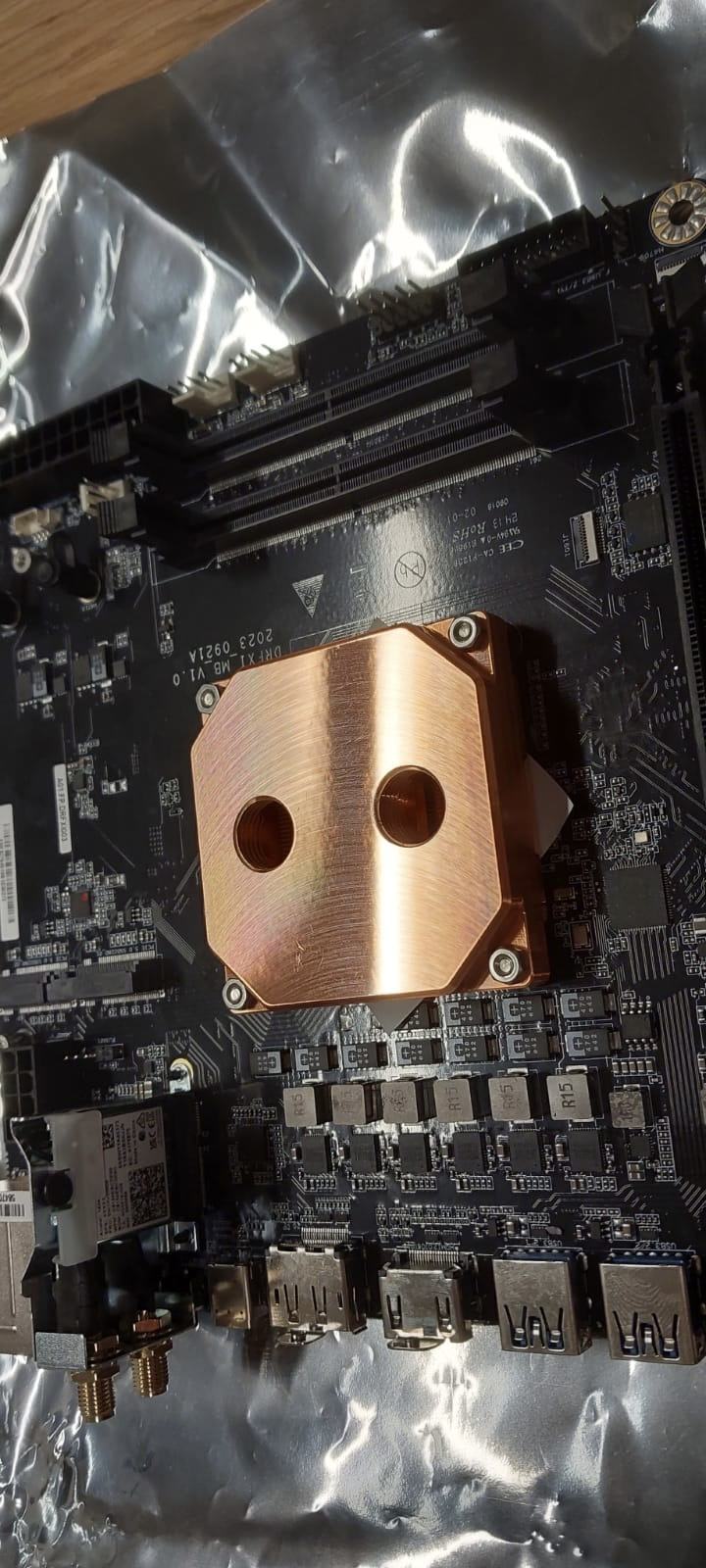

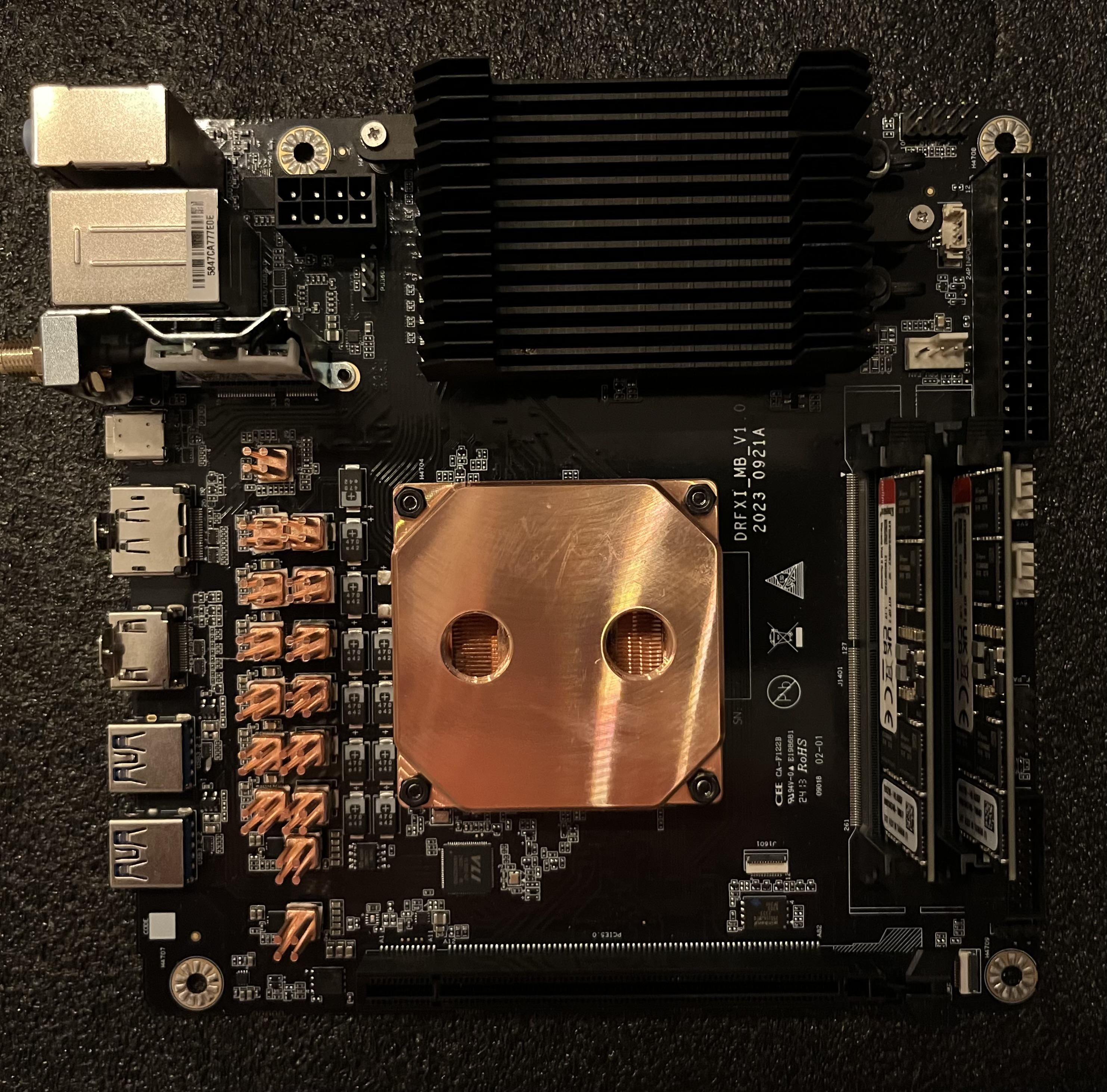

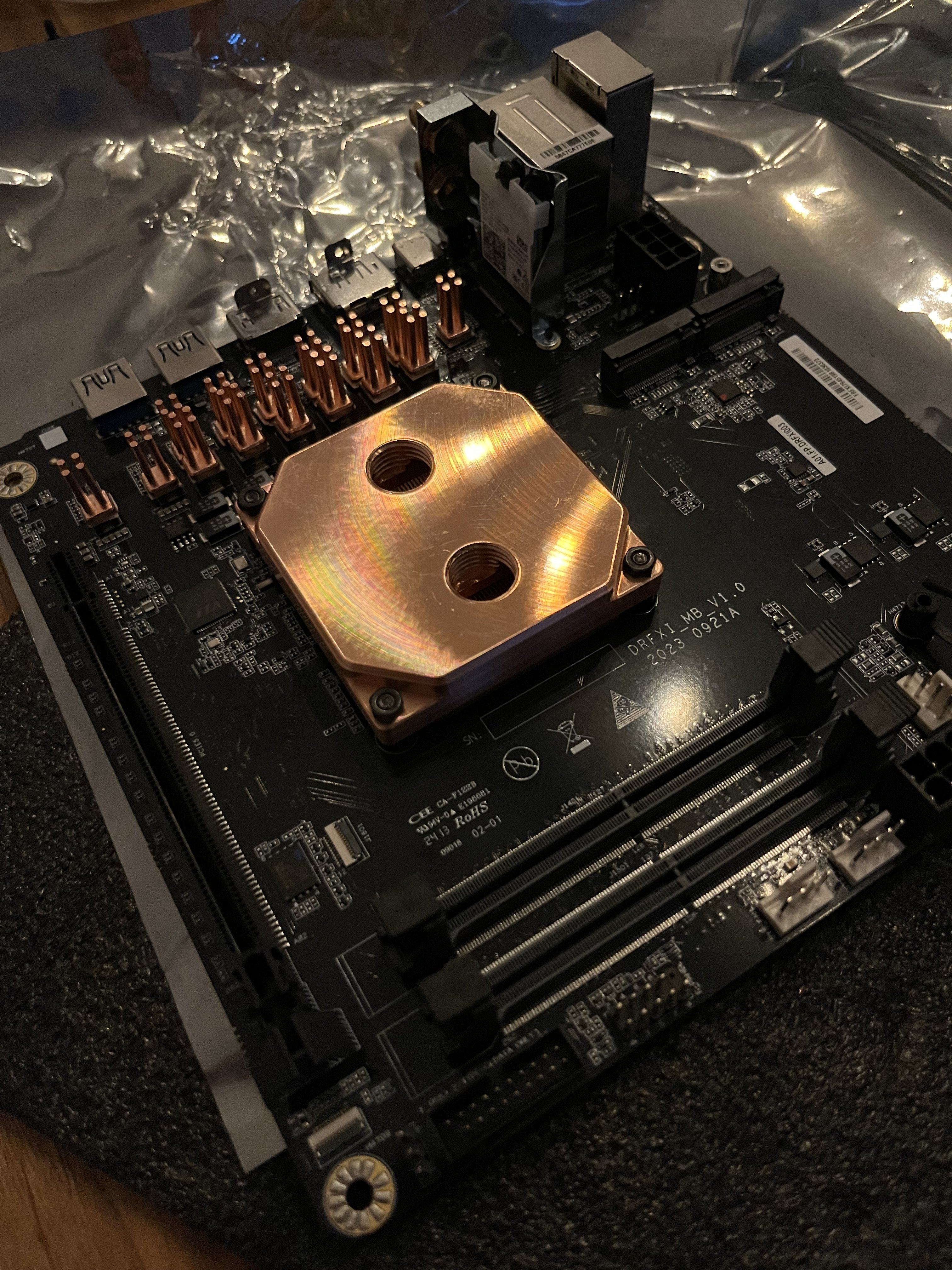

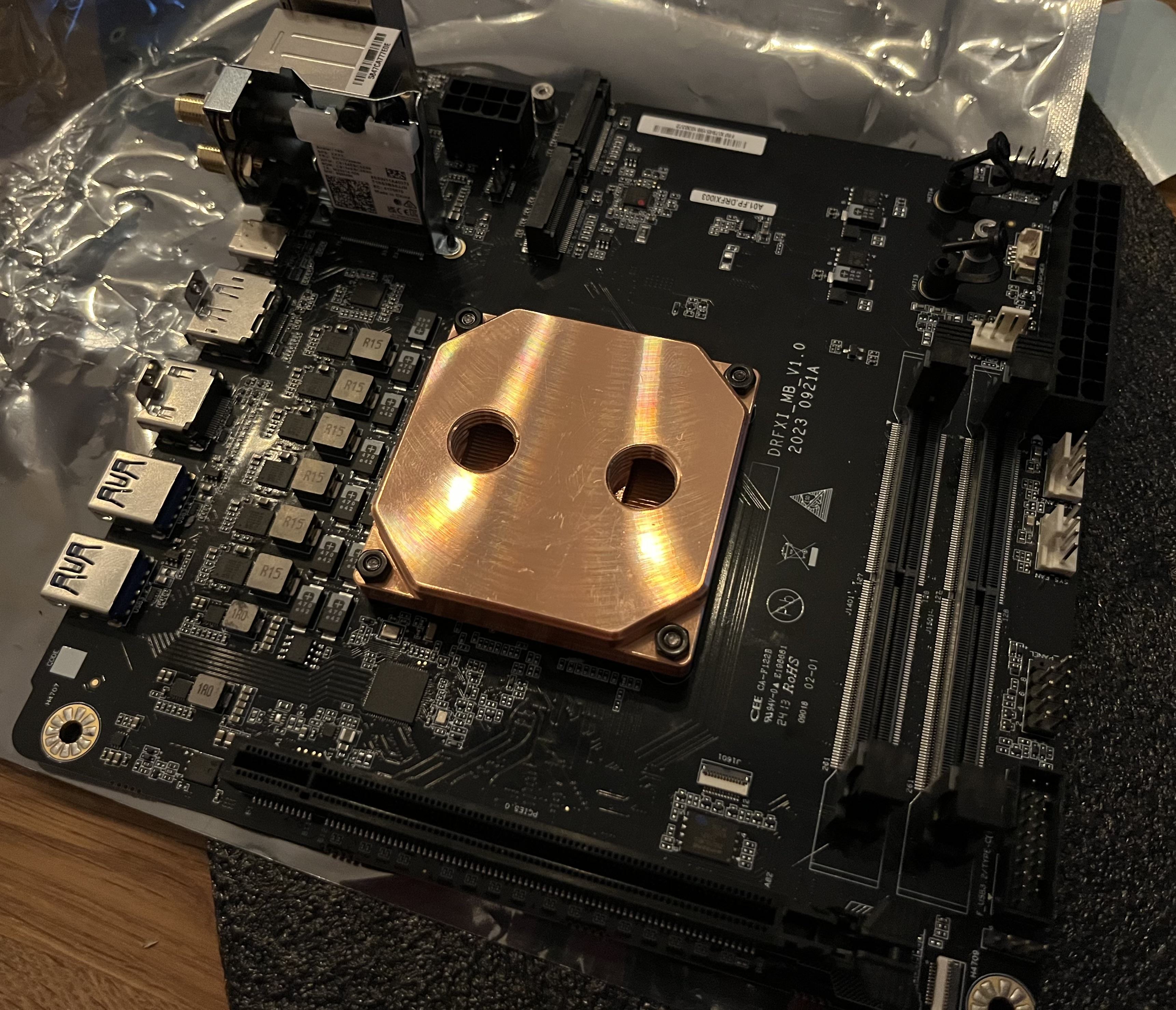

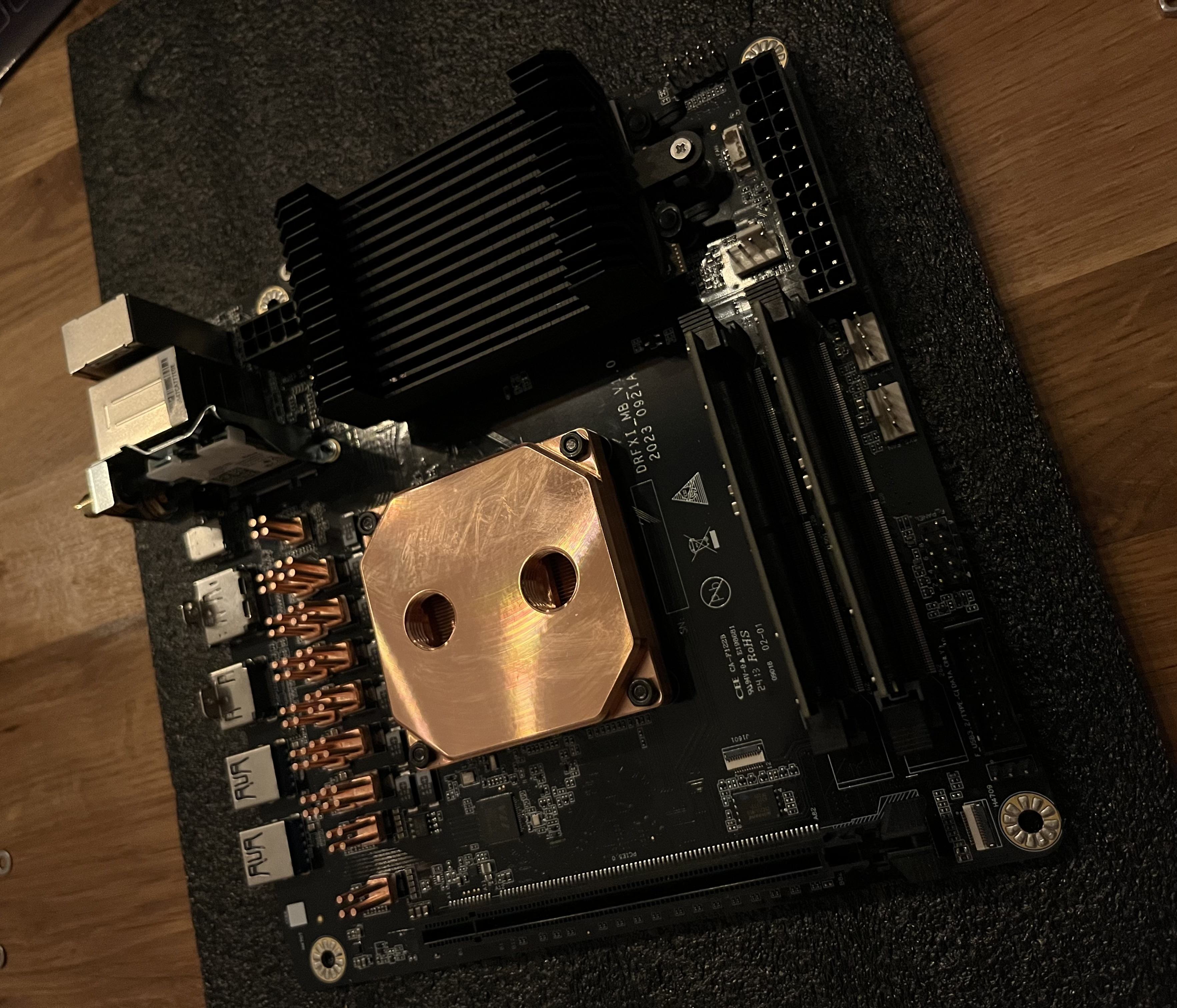

Kühler gedreht und Enzotech MOS-C1 aufgeklebt.
Die mitgelieferten Klebepads waren scheinbar so alt dass sie kein bisschen mehr geklebt haben.
Zum Glück hat ich noch ne Rolle Silverbead Wärmeleitband da …



[XTaZY]

Morgen wird entleert und mal geschaut wie kühl und performant das Ganze läuft

Die komplette Grund-Reinigung und den Shroud-Einbau gibts wenn der Fullcover verbaut wird.

Da das Board keinen USB 2.0 Header hat, muss ich mir noch überlegen wie ich den Aquaero 6 und das LCD über den USB 3.0 Header sauber anschließe.

Ein ARGB-Header fehlt leider auch.
Den ARGB-Stripe im GPU-Block werd ich somit gegen ein weißen LED-Stripe tauschen und über den Aquaero 6 ansteuern.



[XTaZY]

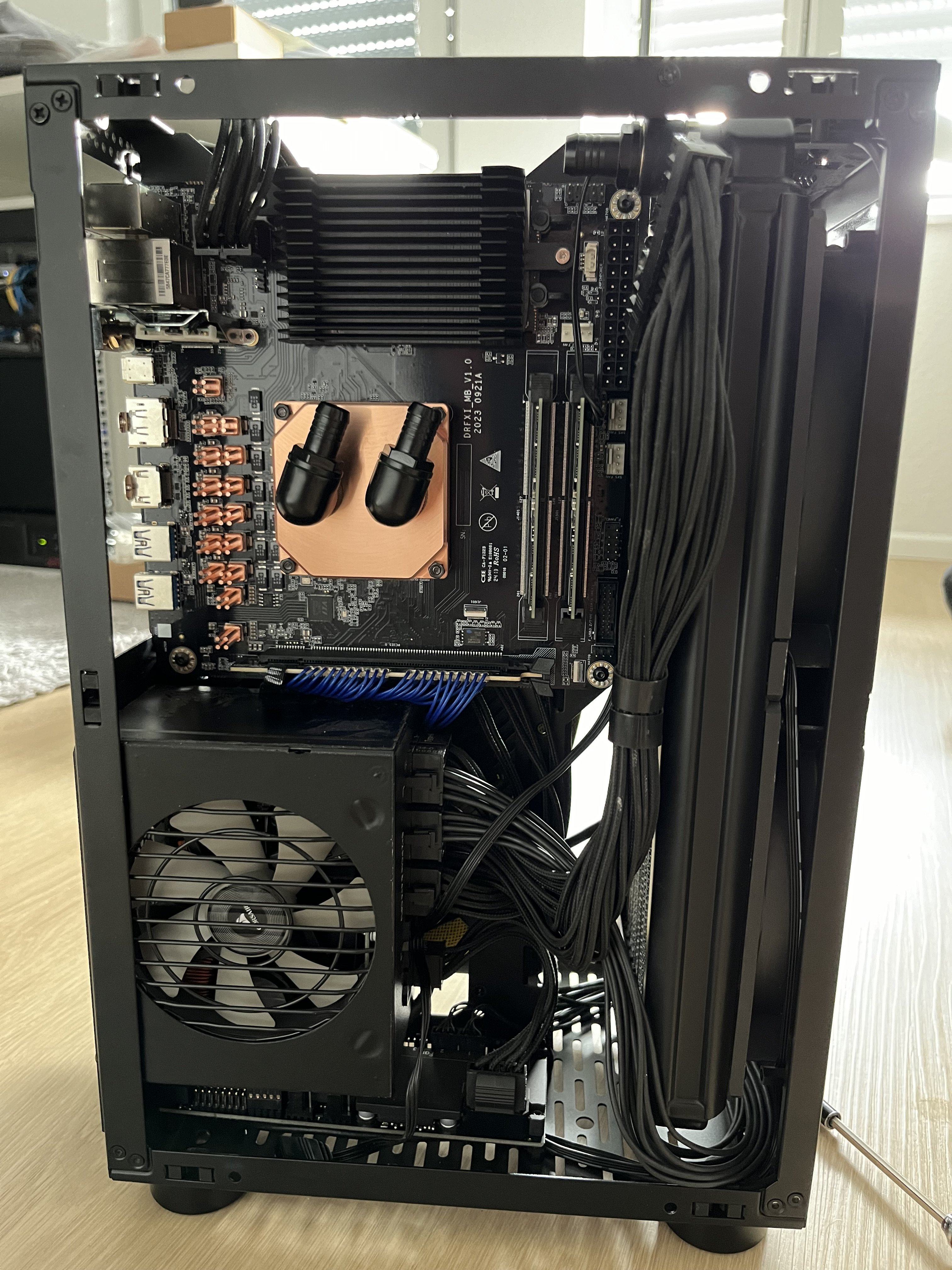

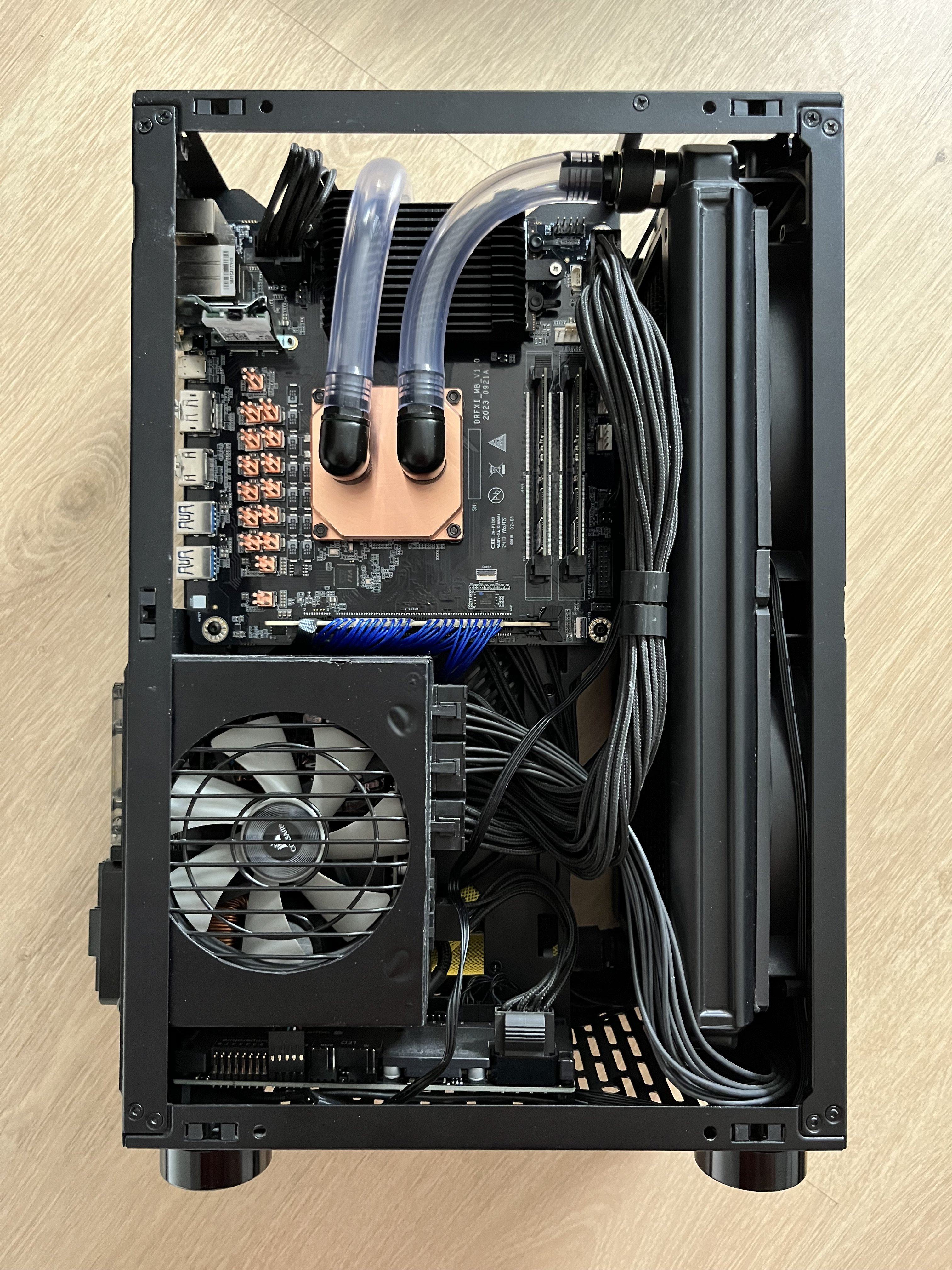

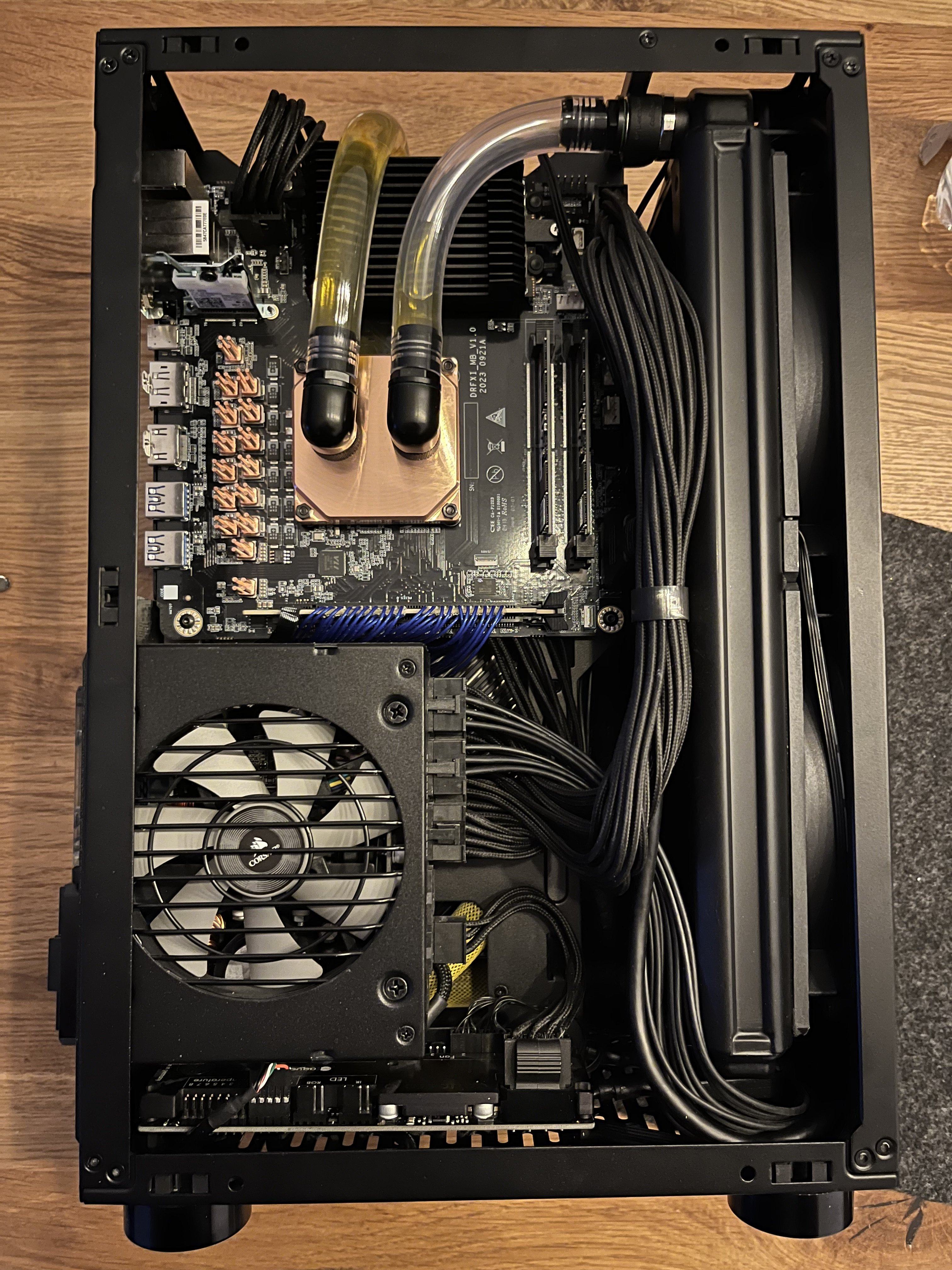

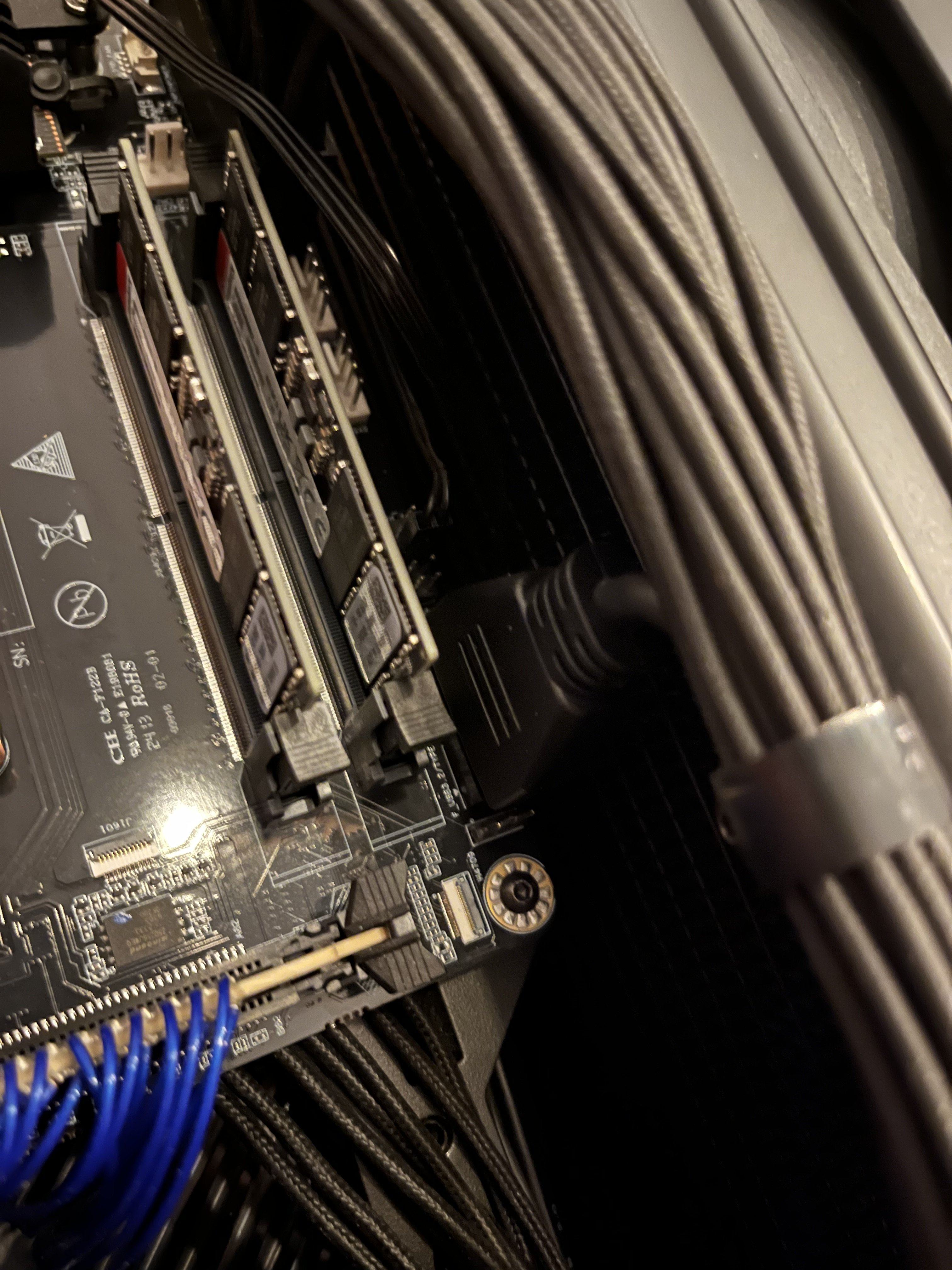

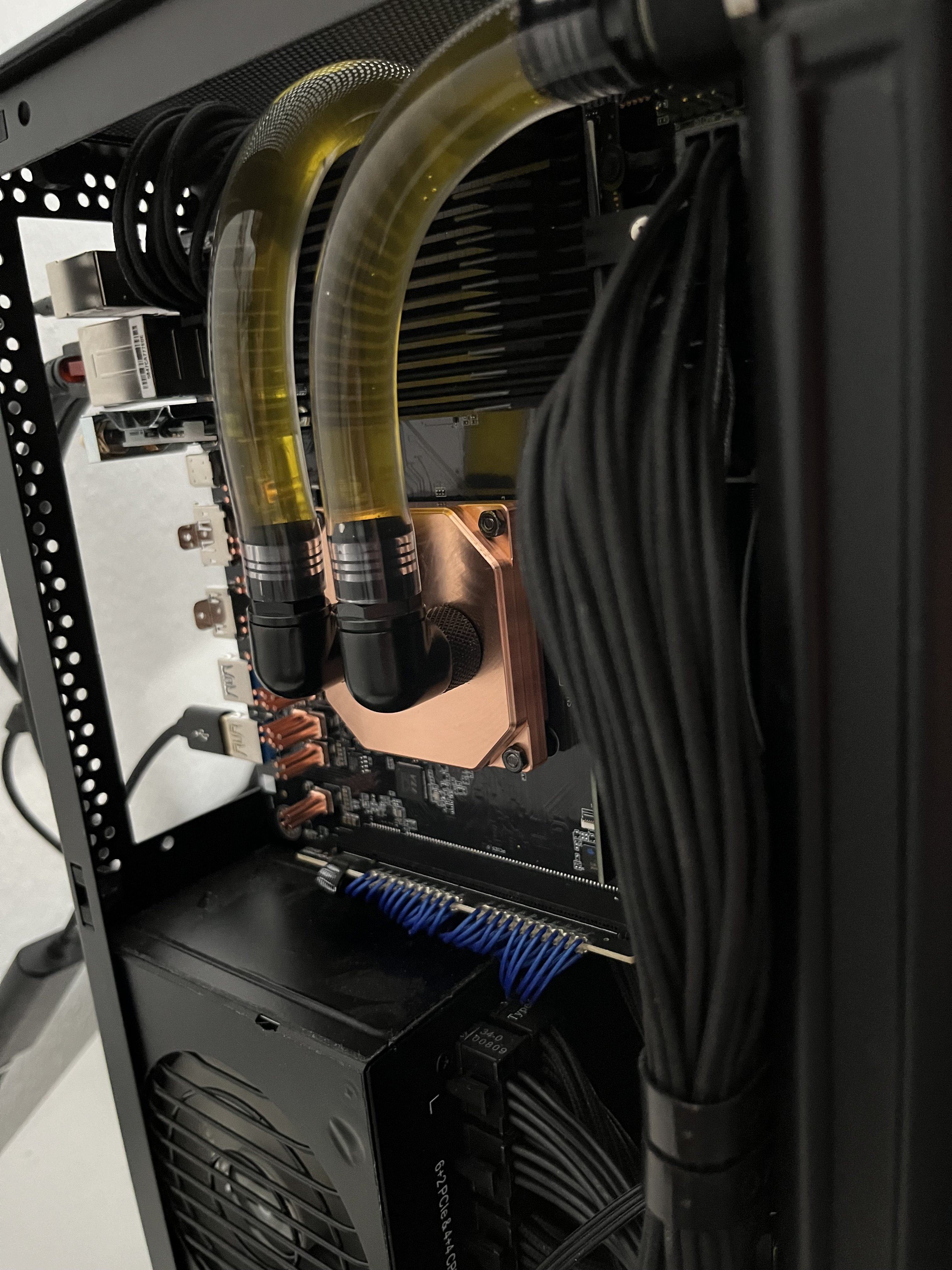

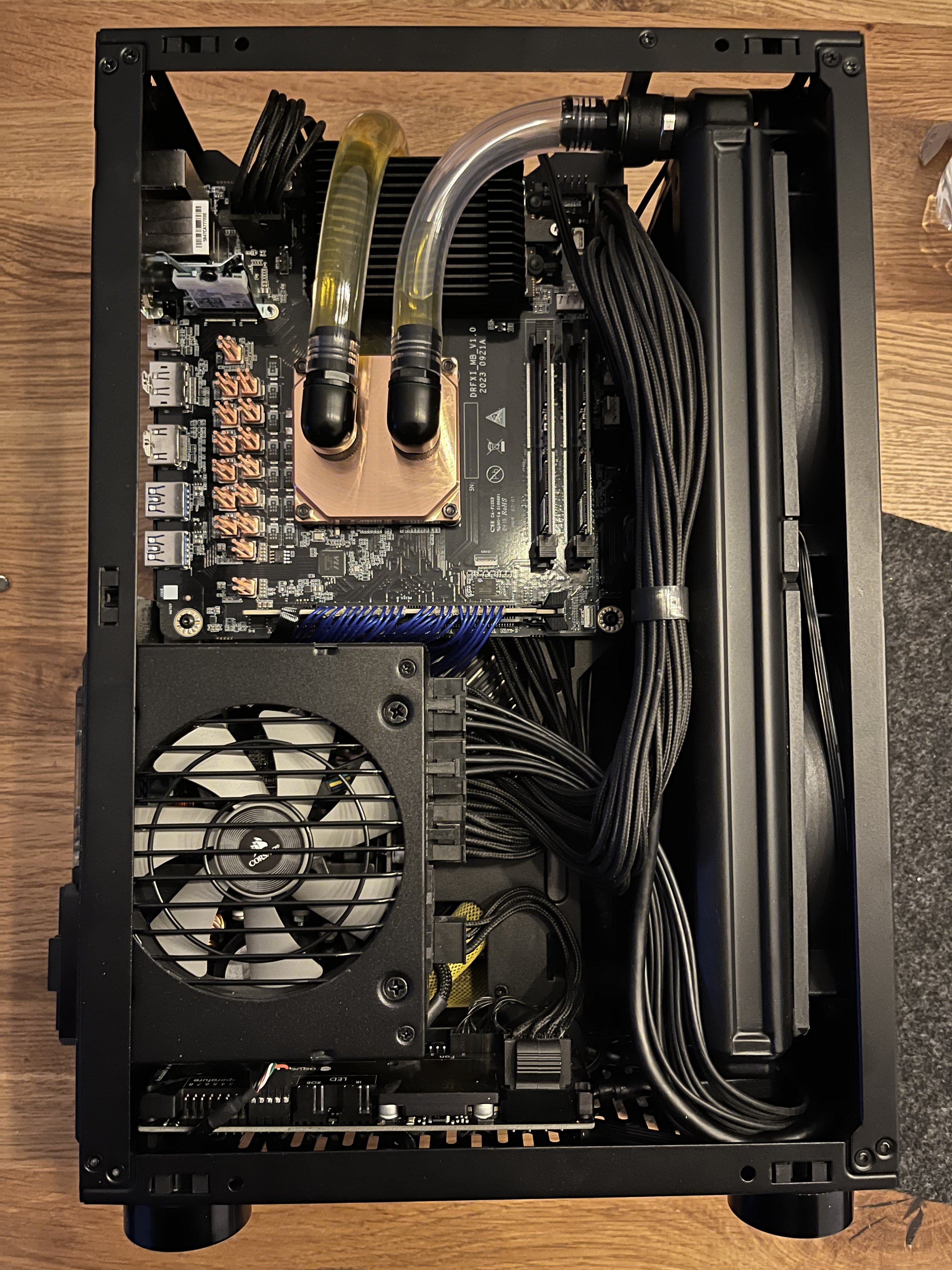

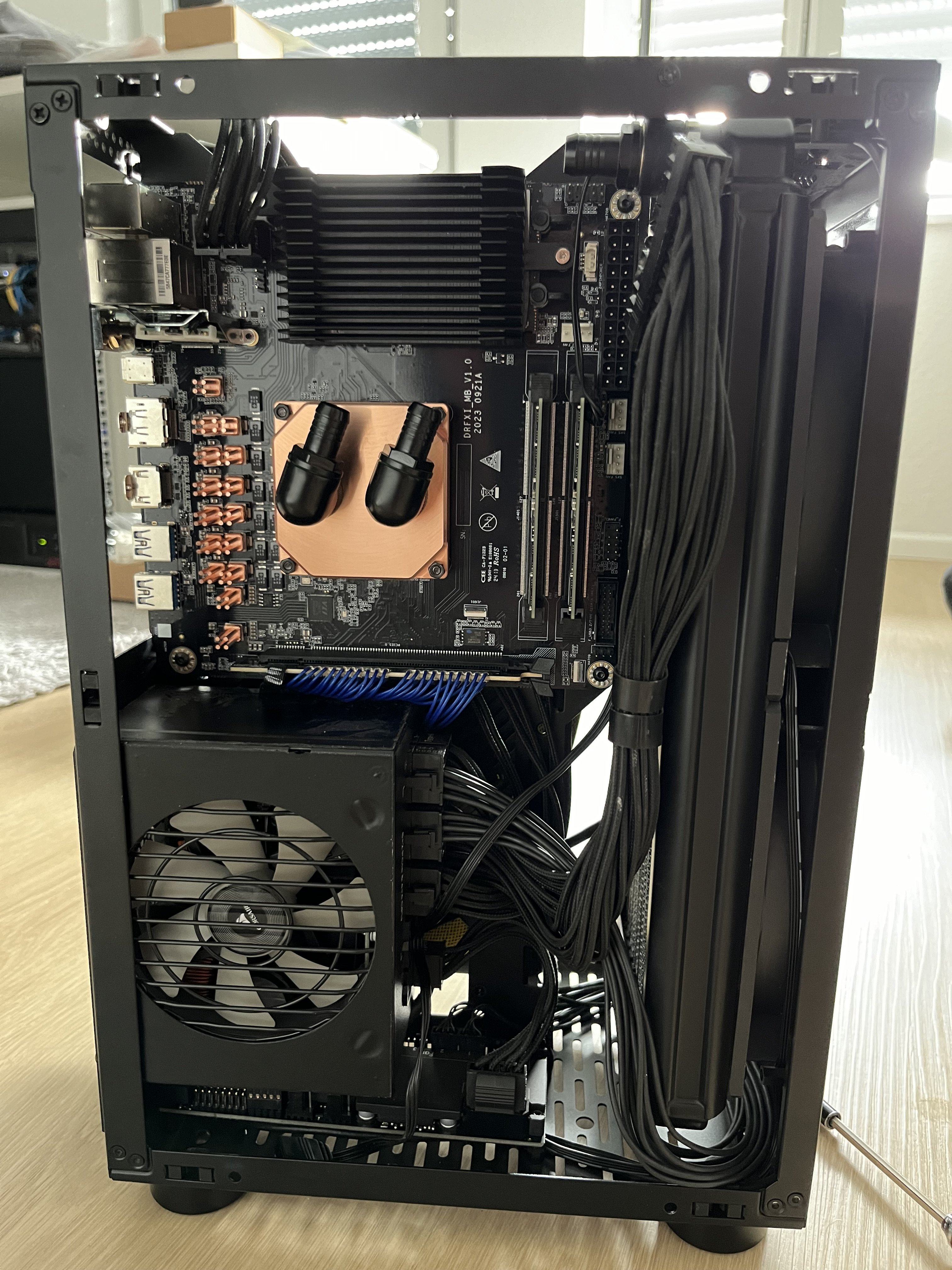

Quick‘n‘Dirty

Der Rest wird die nächsten Tage gemacht.

Die CPU is trotz 100w Verbrauch dennoch ein kleiner Hitzkopf.

Beim AIDA64 Auslastungstest liegt die CPU bei ca. 80 Grad und die GPU bei 60 Grad.

Kühler ist es dennoch als mit dem Luftkühler.
Mal sehen wie der Fullcover sich schlägt.



[XTaZY]

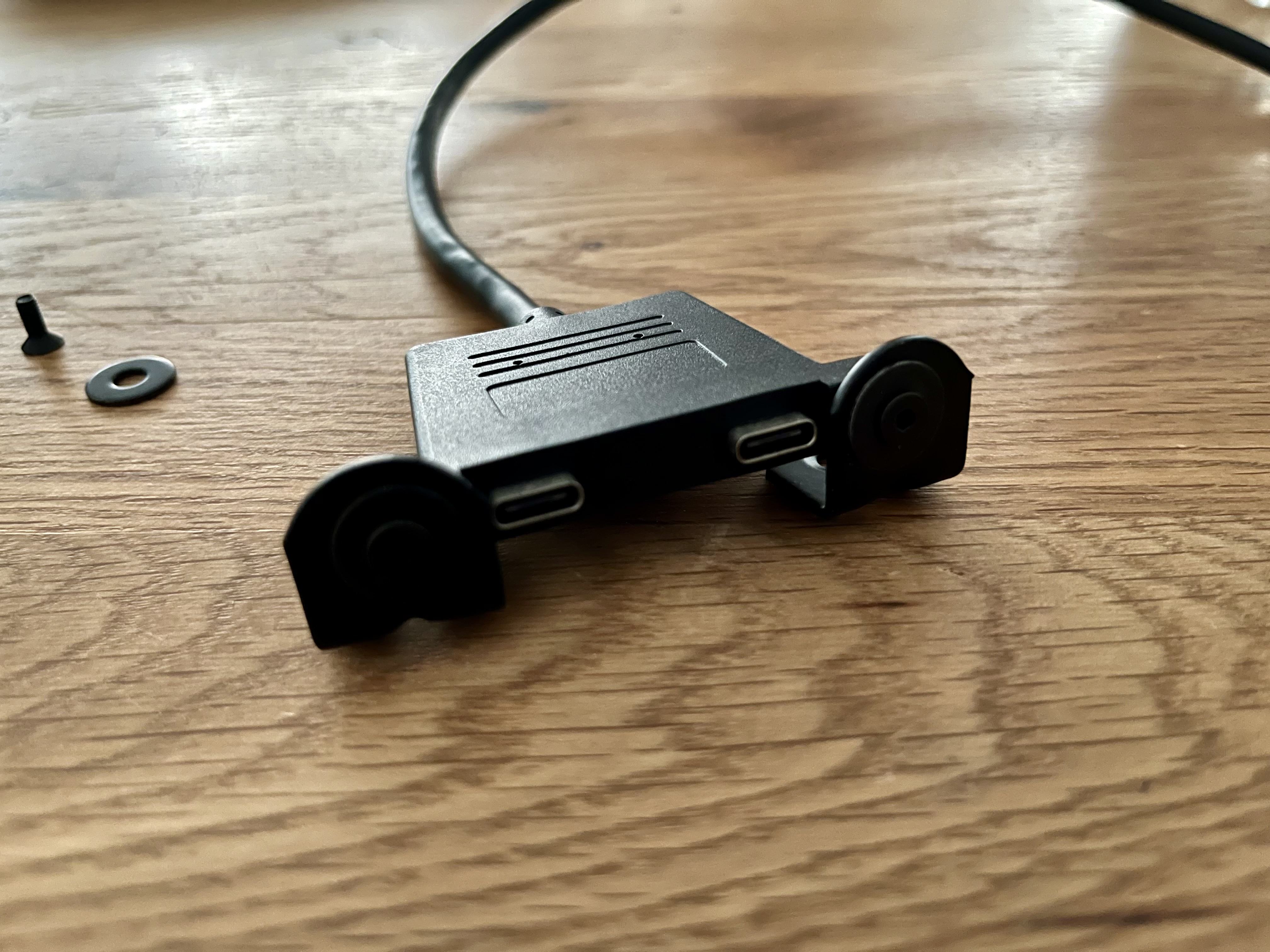

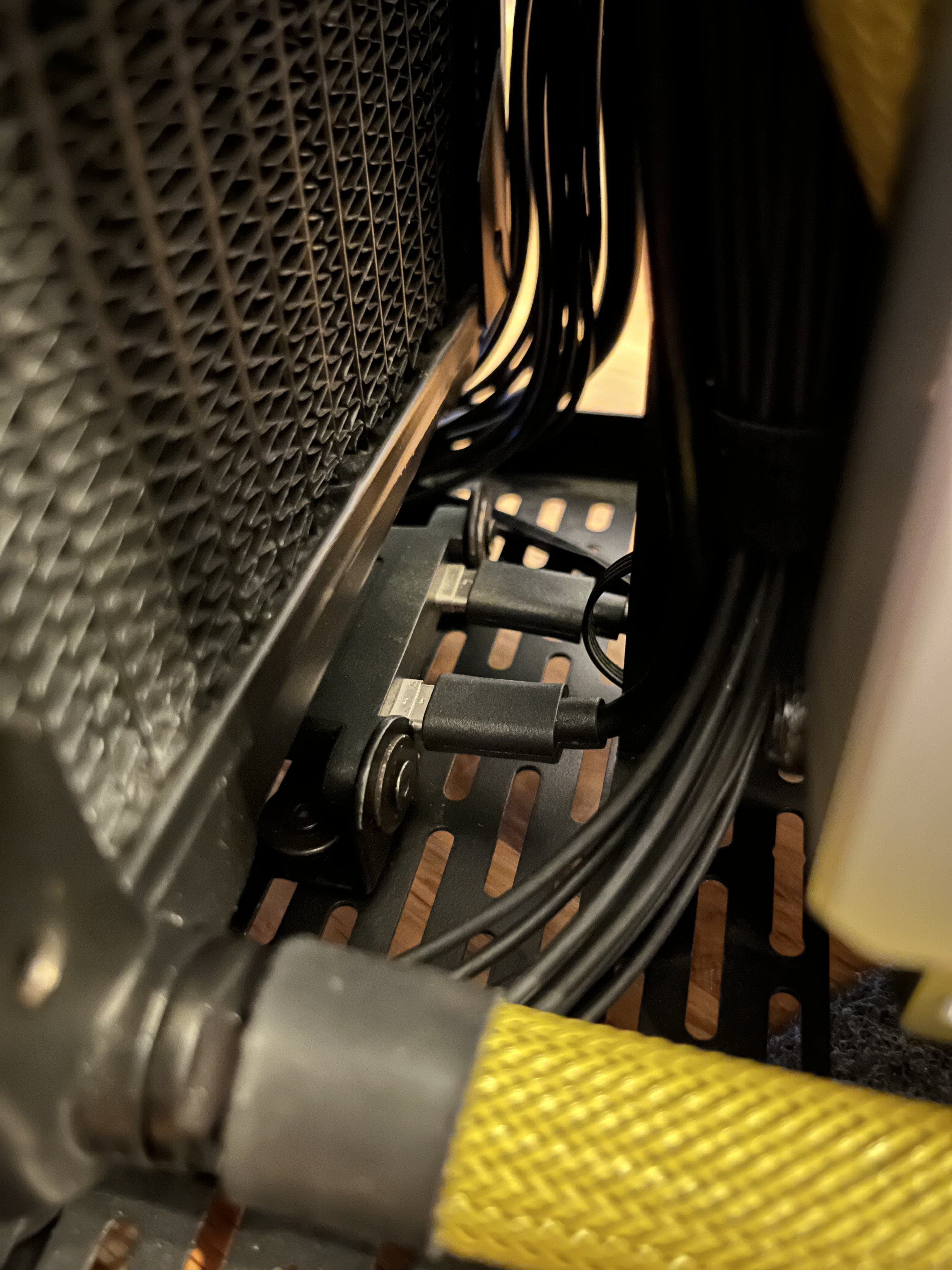

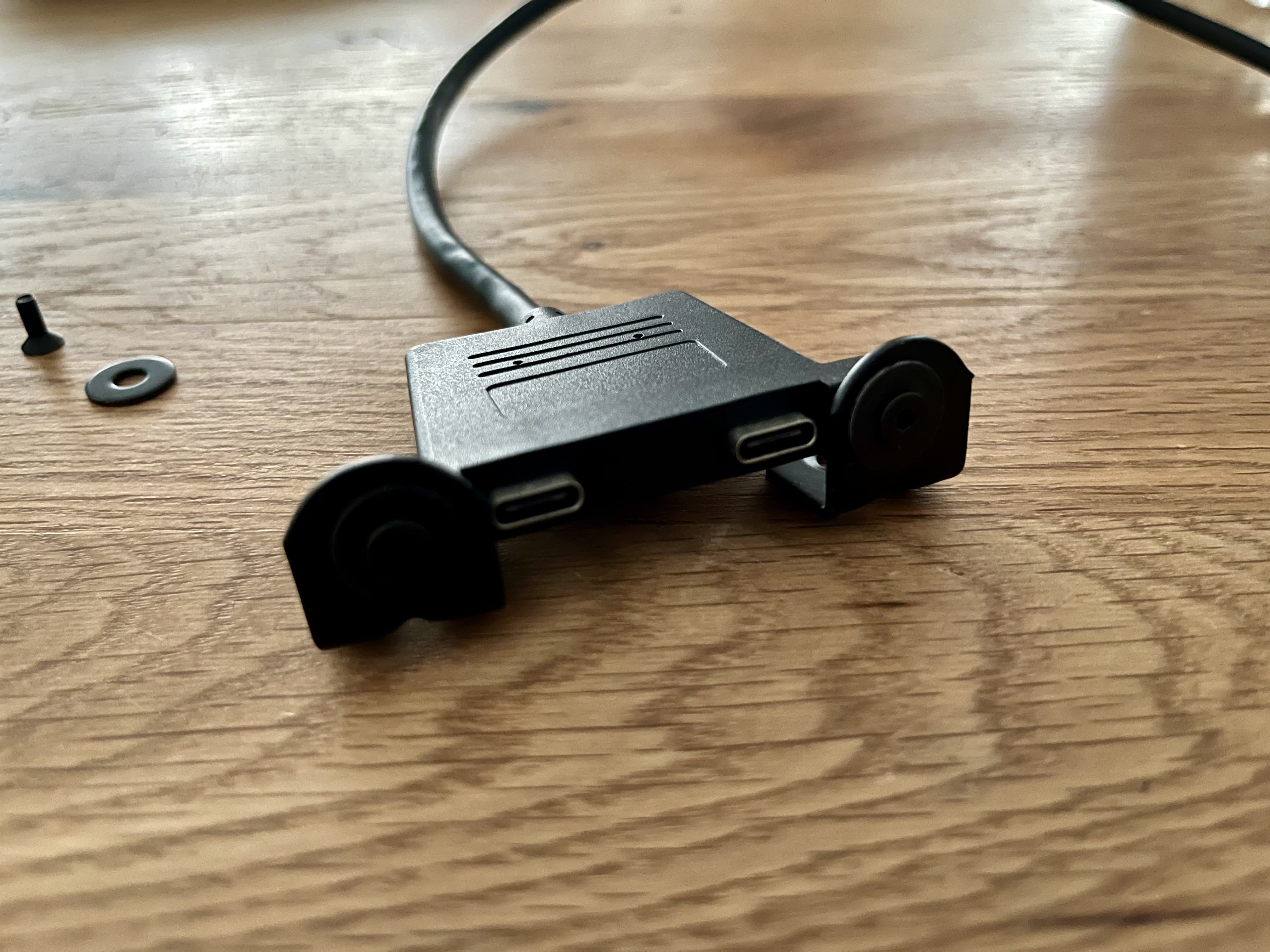

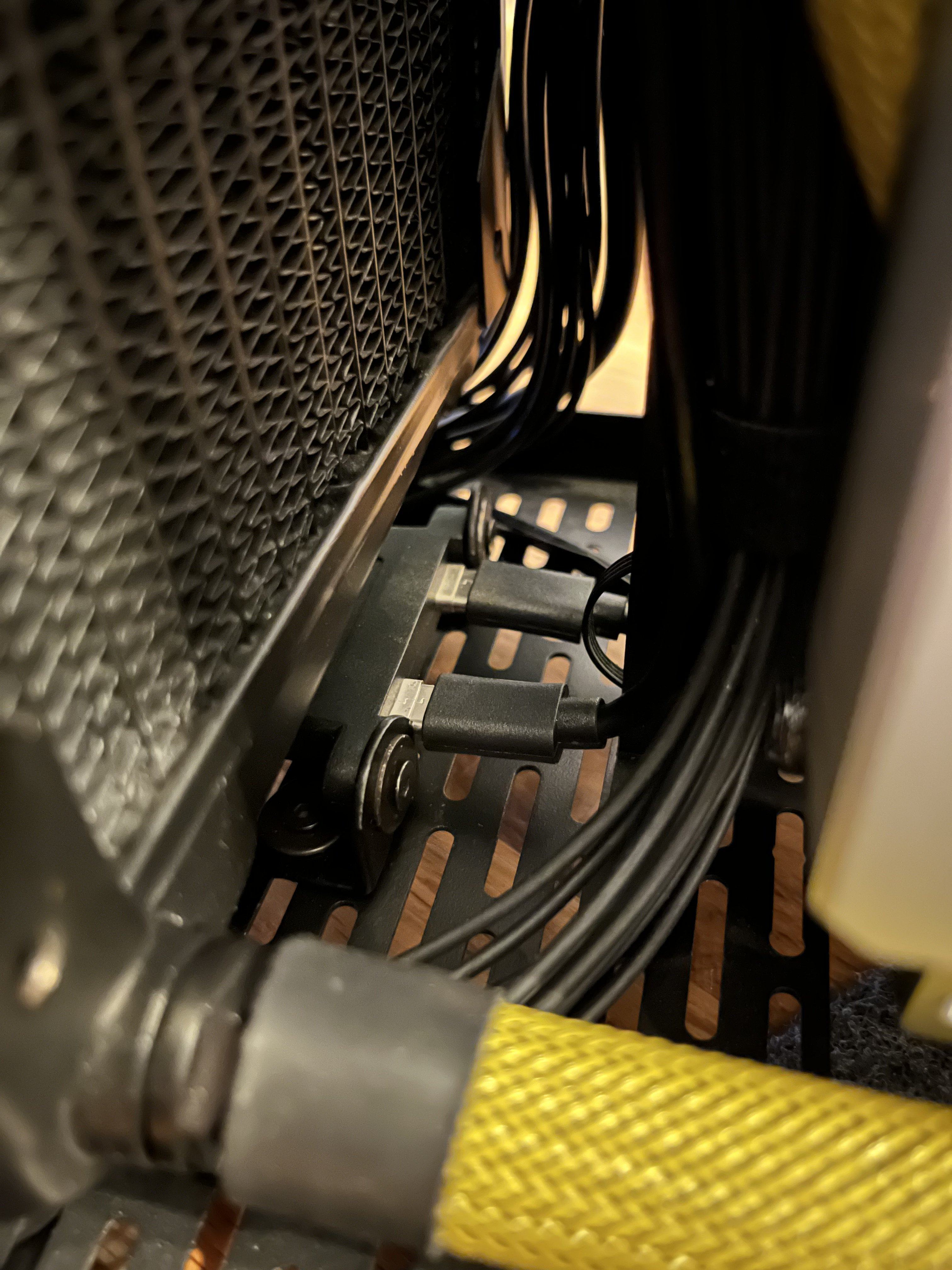

Das USB 3.0 Terminal hat heut Platz im Gehäuse gefunden.
USB 3.0 19/20pin Header wird auf
2x USB-C adaptiert und von 2x USB-C gehts dann weiter auf 2x USB 2.0 5pin (dupont) für LCD und Aquaero 6 LT.



Das Terminal sowie die Kabel hab ich relativ gut versteckt bekommen.



[Kazuja]

Ein Traum 👍.

Grüße Kazuja



[XTaZY]

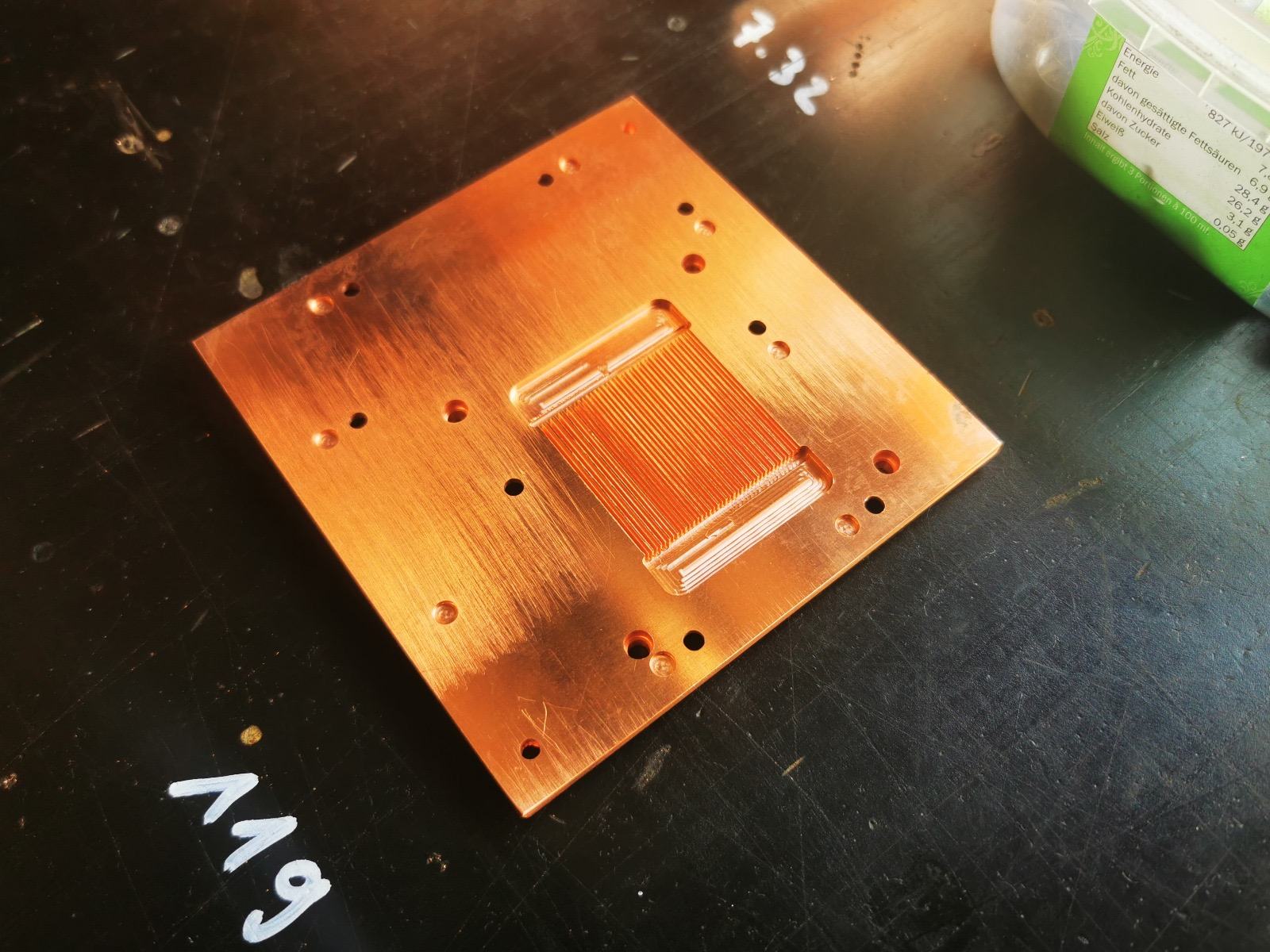

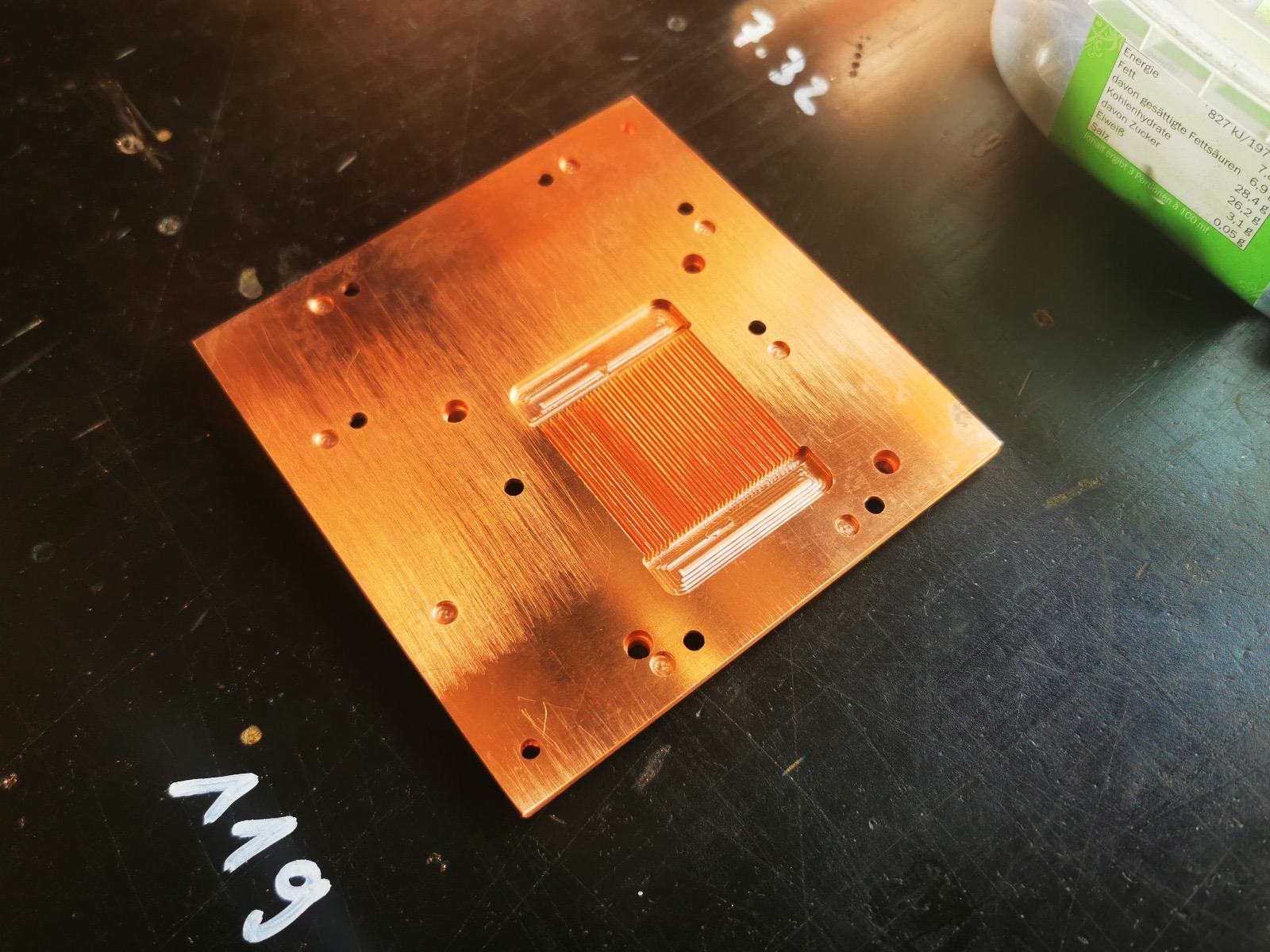

Beim Fullcover gehts weiter



[XTaZY]

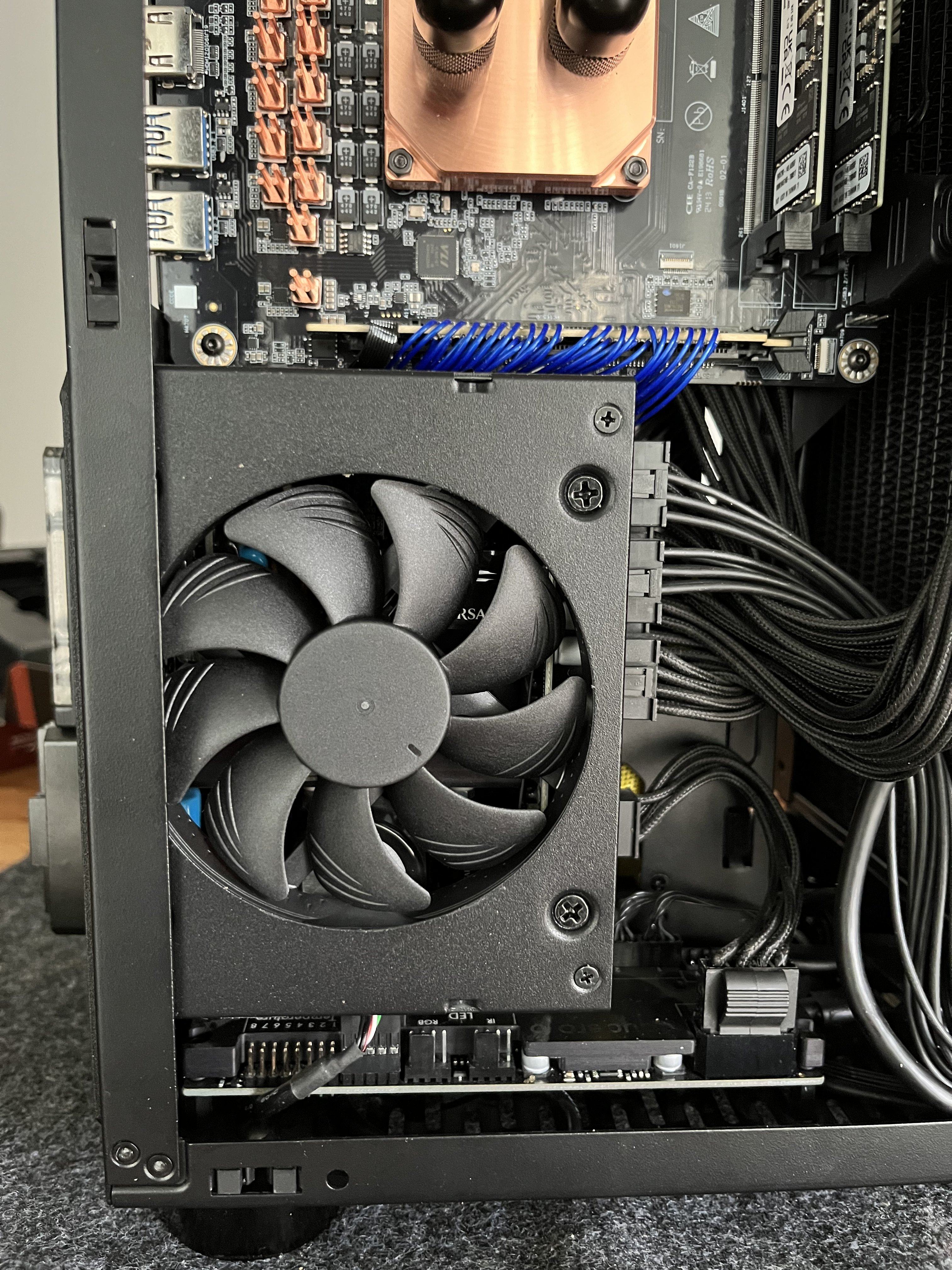

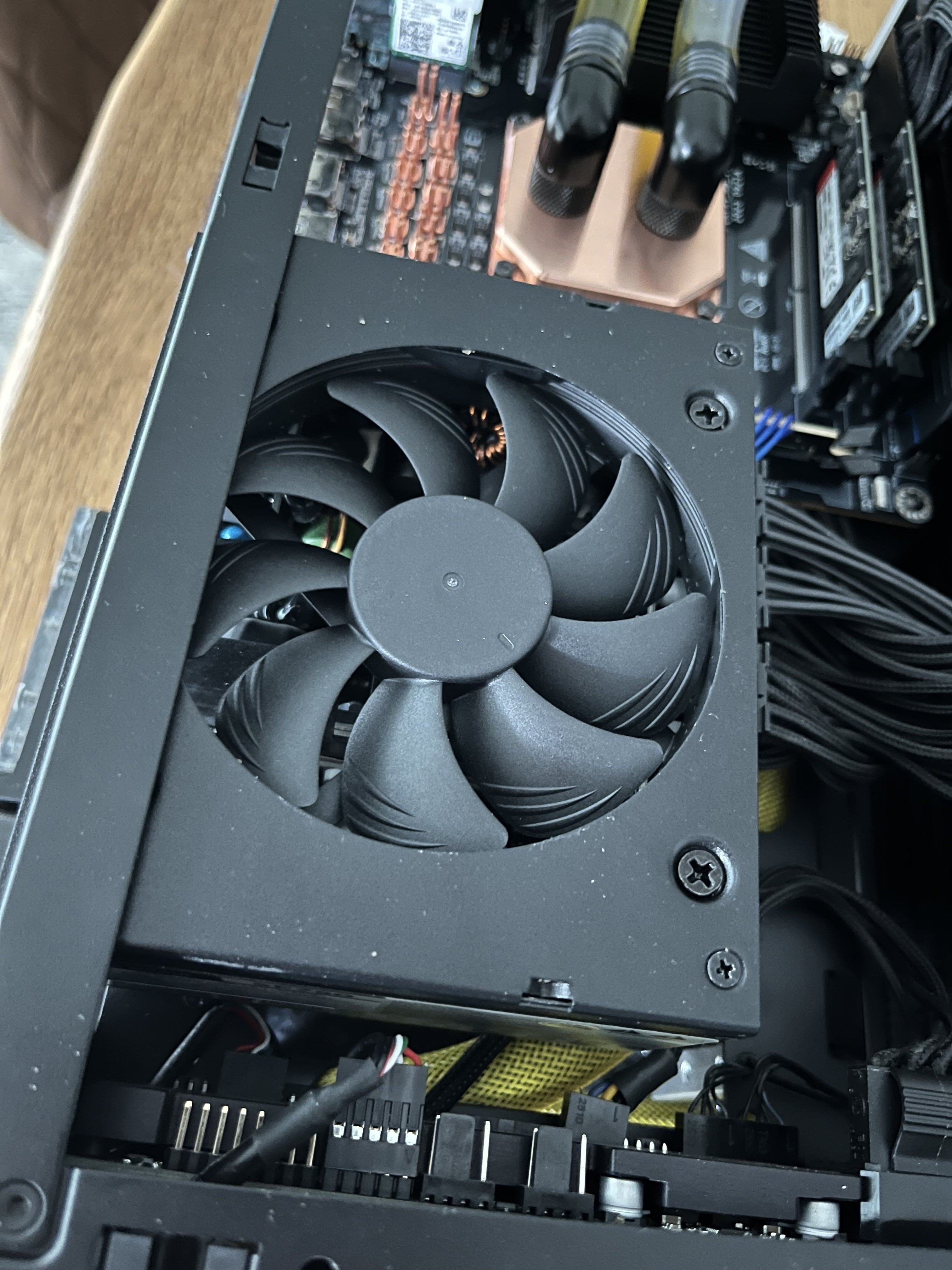

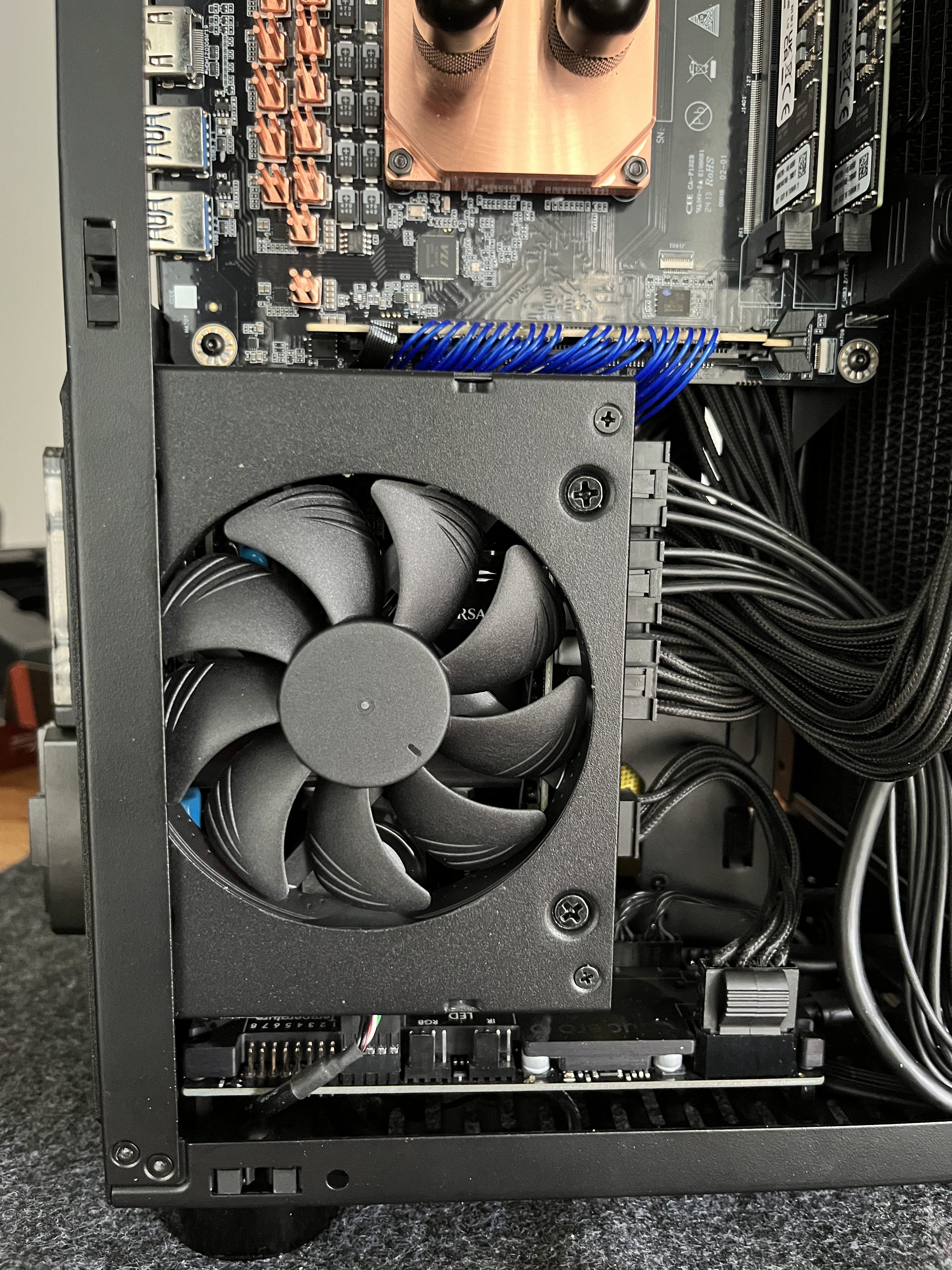

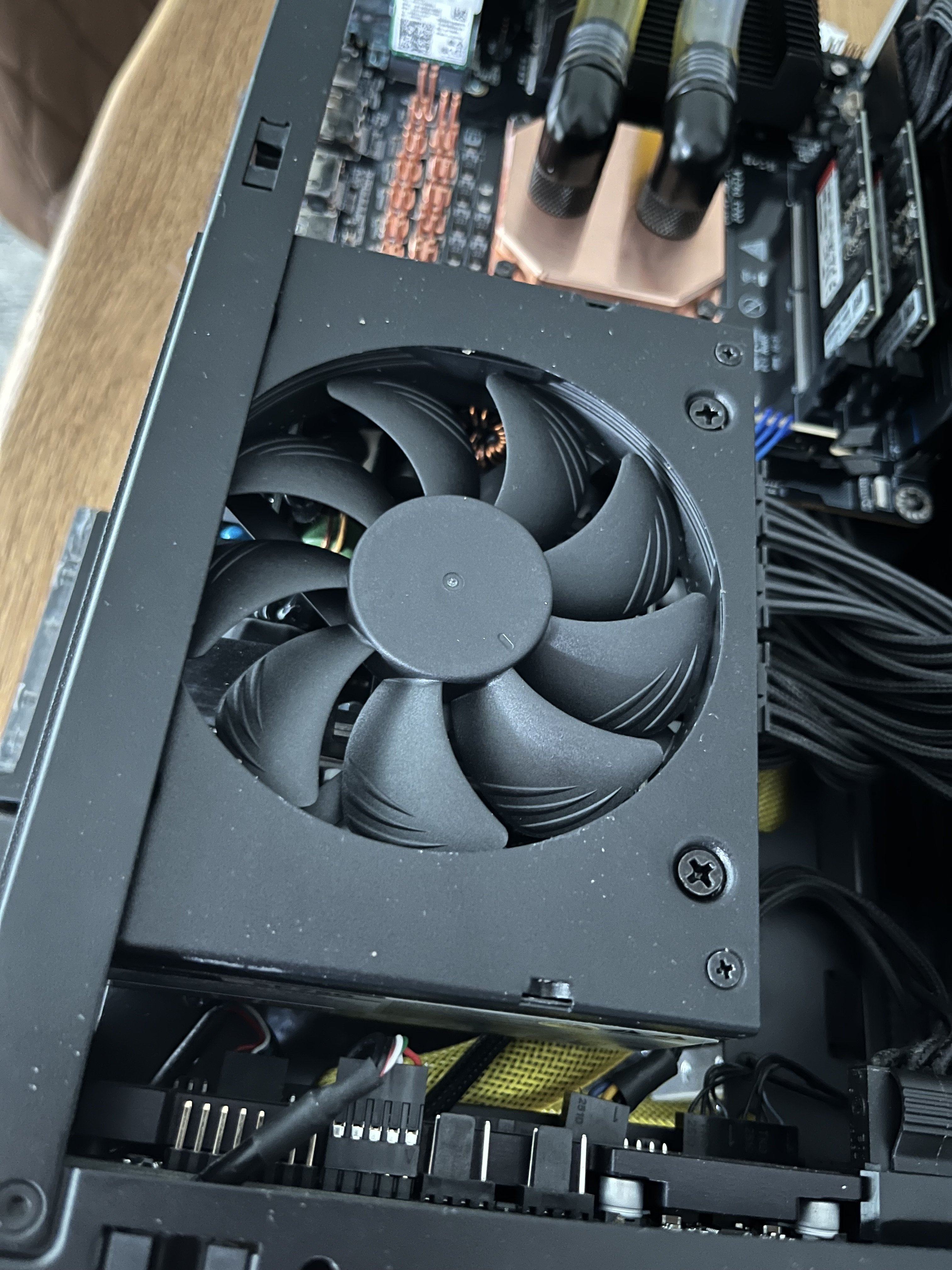

Das SF750 bekam ein Noctua NF-A9x14 HS Lüfter und wurde vom Lüftergitter befreit.



[legendMOD]

Das SF750 bekam ein Noctua NF-A9x14 HS Lüfter und wurde vom Lüftergitter befreit.

Hast du den Originallüfter als störend empfunden? Oder hast du es einfach nur umgebaut weil du es kannst?



[XTaZY]

Hast du den Originallüfter als störend empfunden? Oder hast du es einfach nur umgebaut weil du es kannst?

Umgebaut wegen der Optik und weils den Lüfter relativ günstig gab.

Der Original-Lüfter bzw. die Lüfterkurve des SF750 ist schon, von Haus aus, sehr gut



[XTaZY]

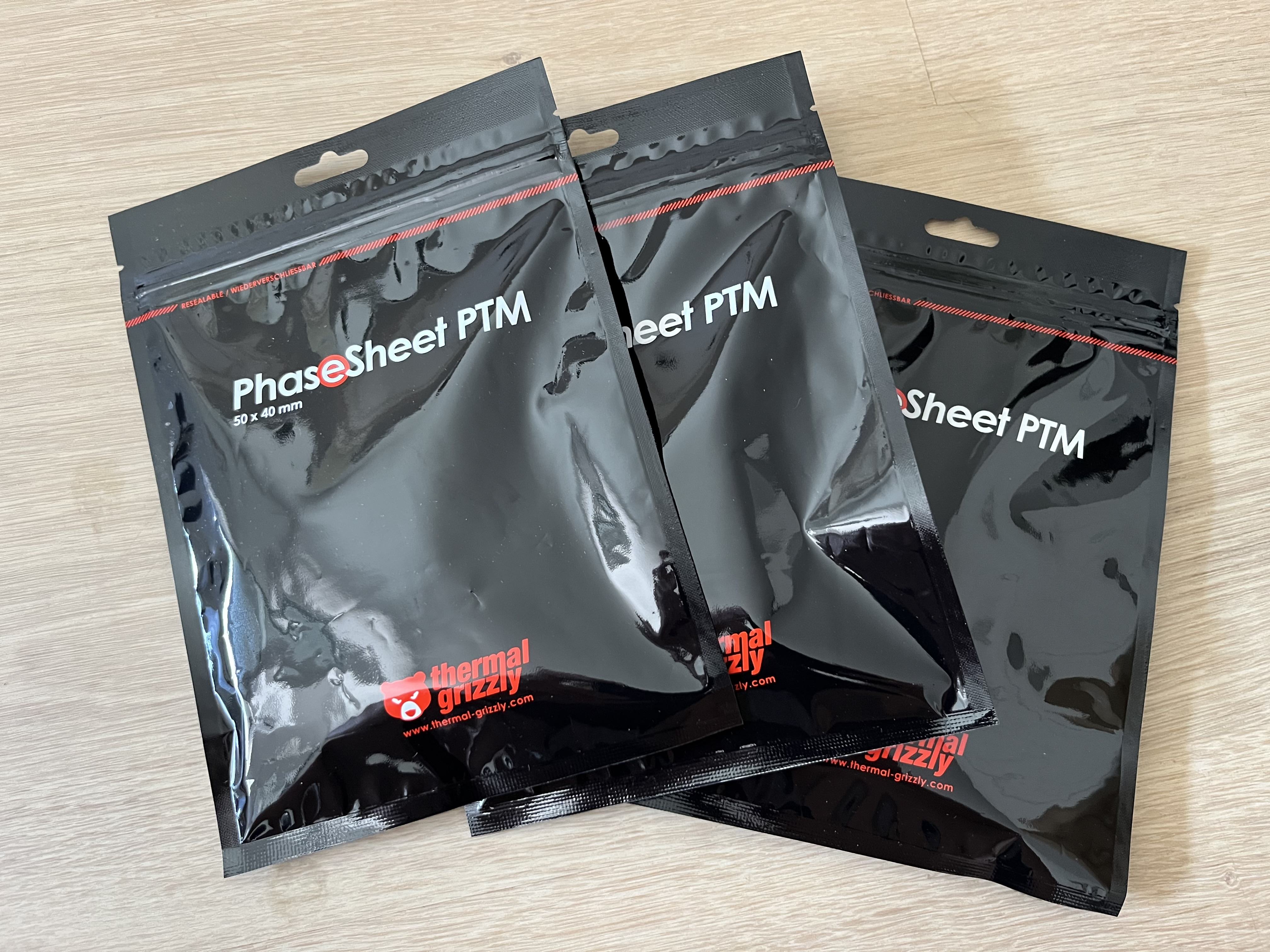

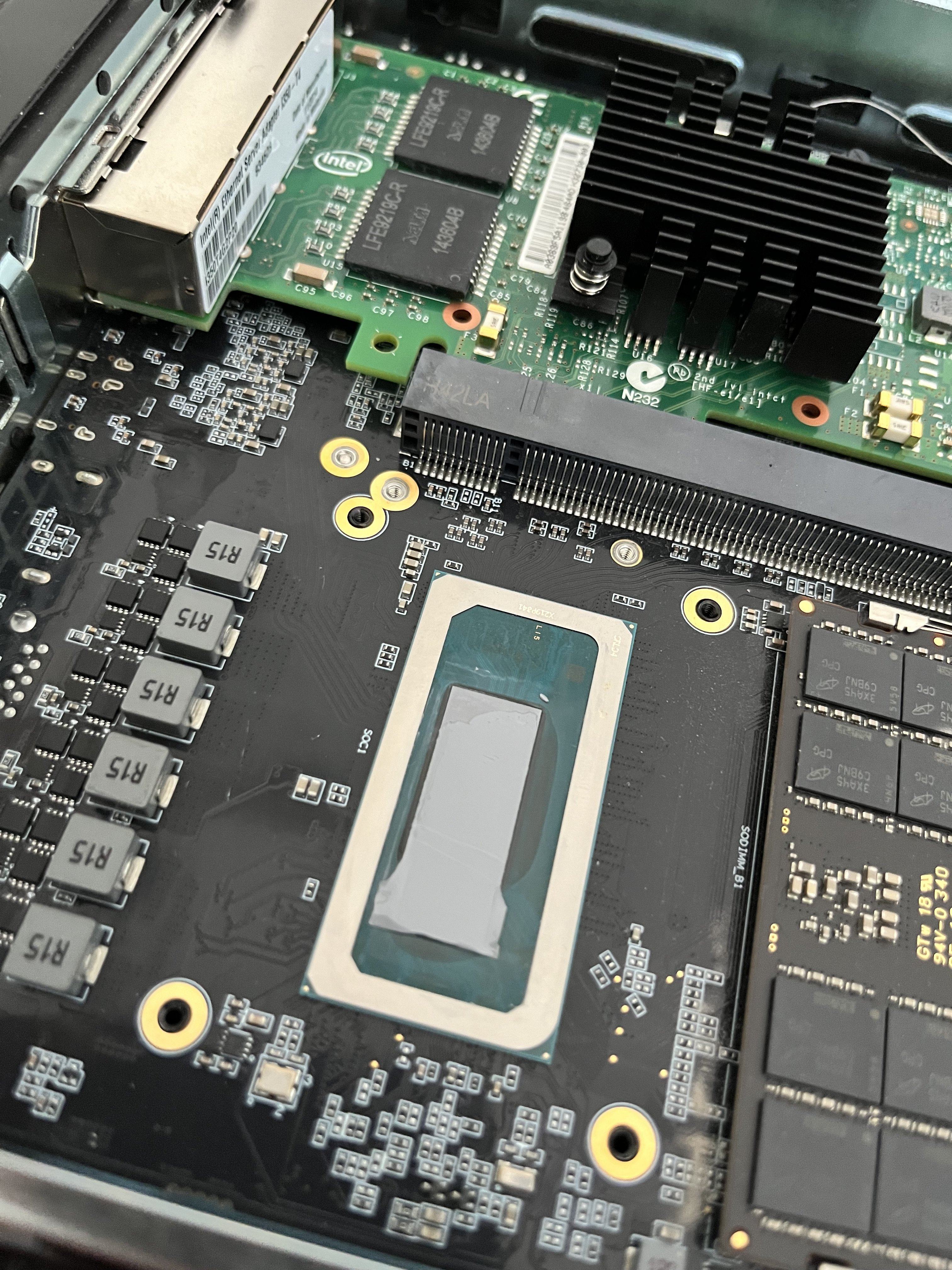

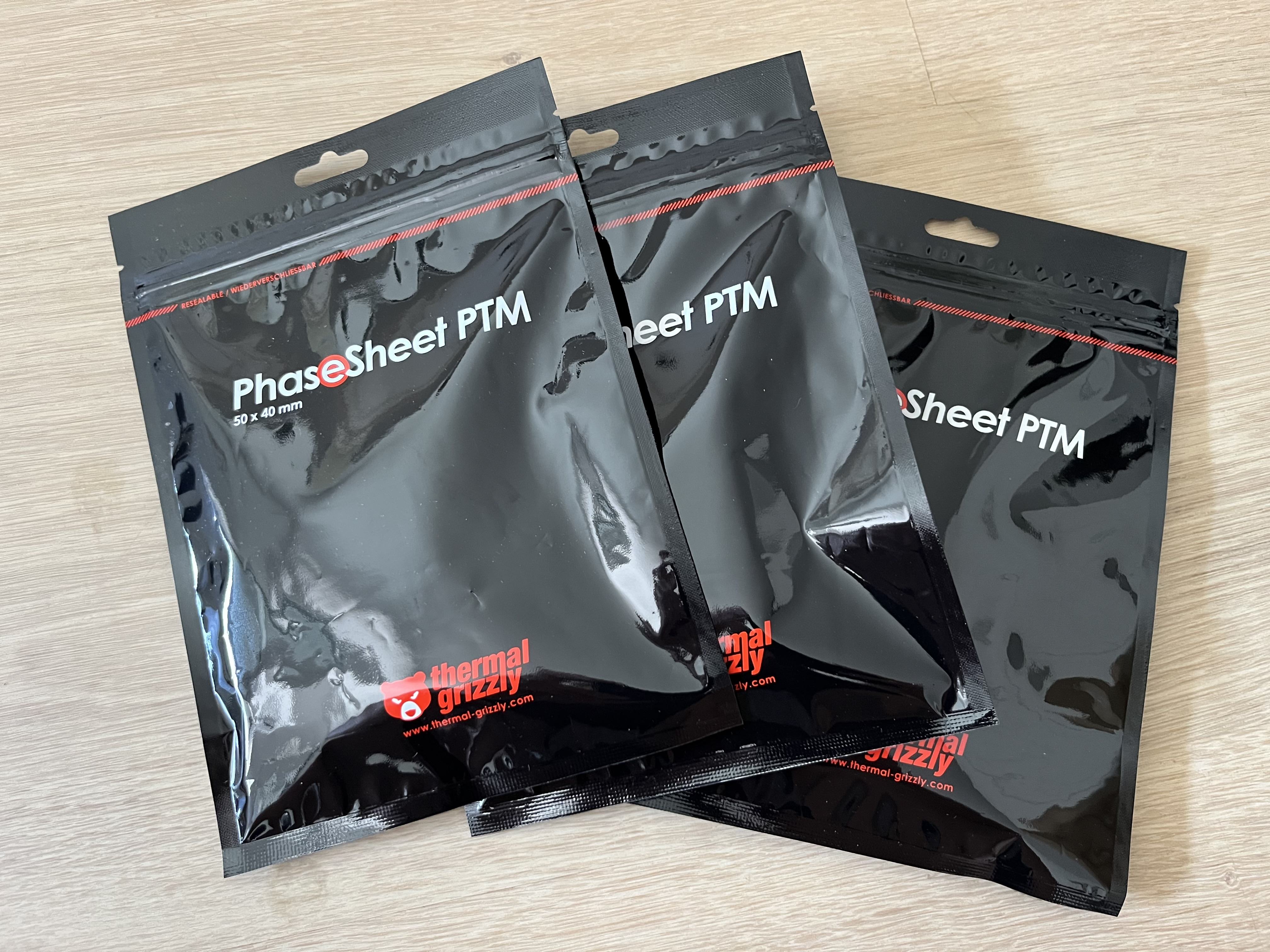

Mal sehen wie sich die Pads auf CPU und GPU schlagen.

Beim Minisforum MS-01 hat das Ganze tatsächlich an die 10-15 Grad Besserung unter Last gebracht.



[Kazuja]

10-15 Grad Besserung unter Last gebracht.

Da bin ich mal gespannt 👍

Grüße Kazuja



[XTaZY]

Da bin ich mal gespannt 👍

Grüße Kazuja

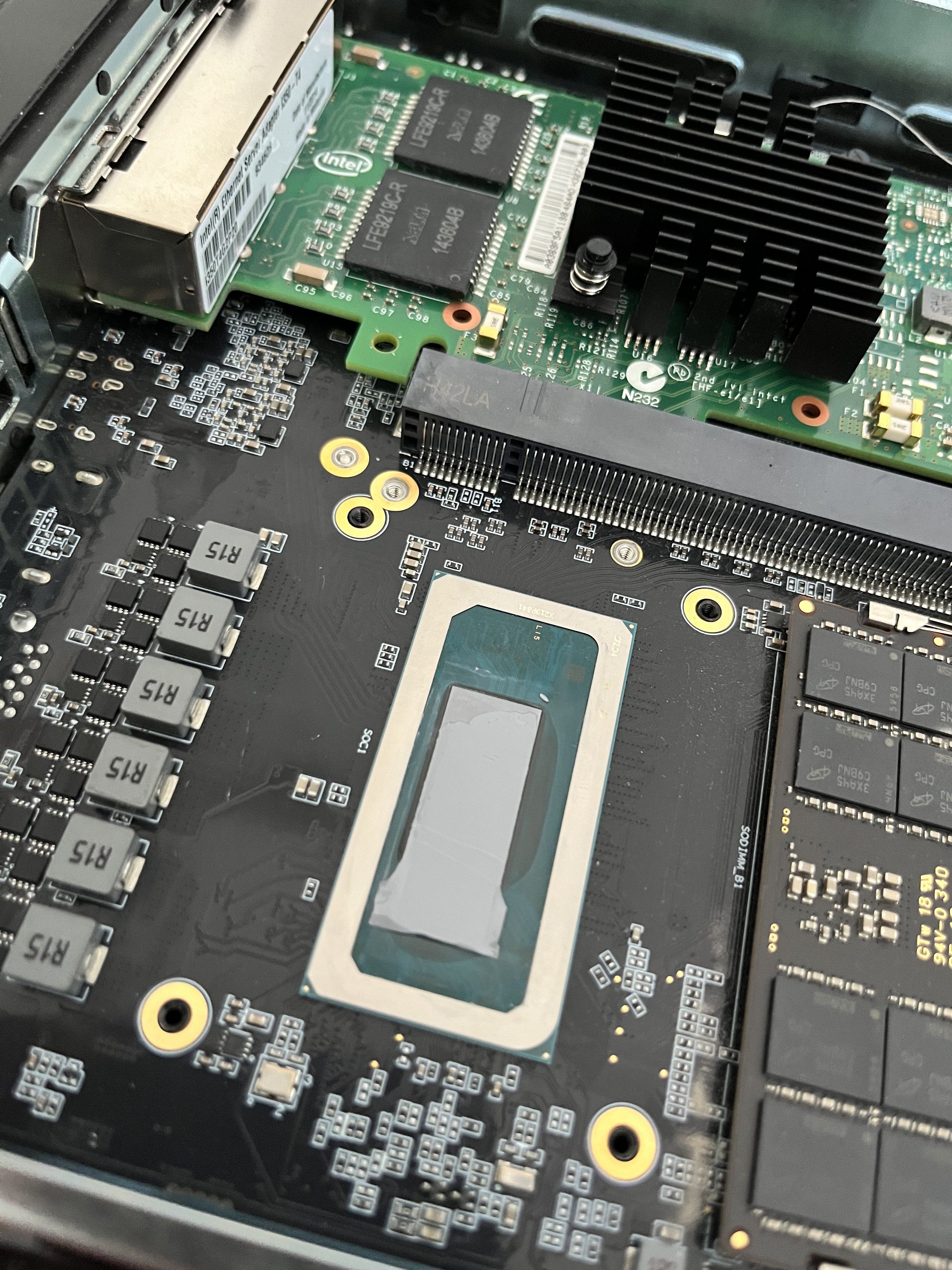

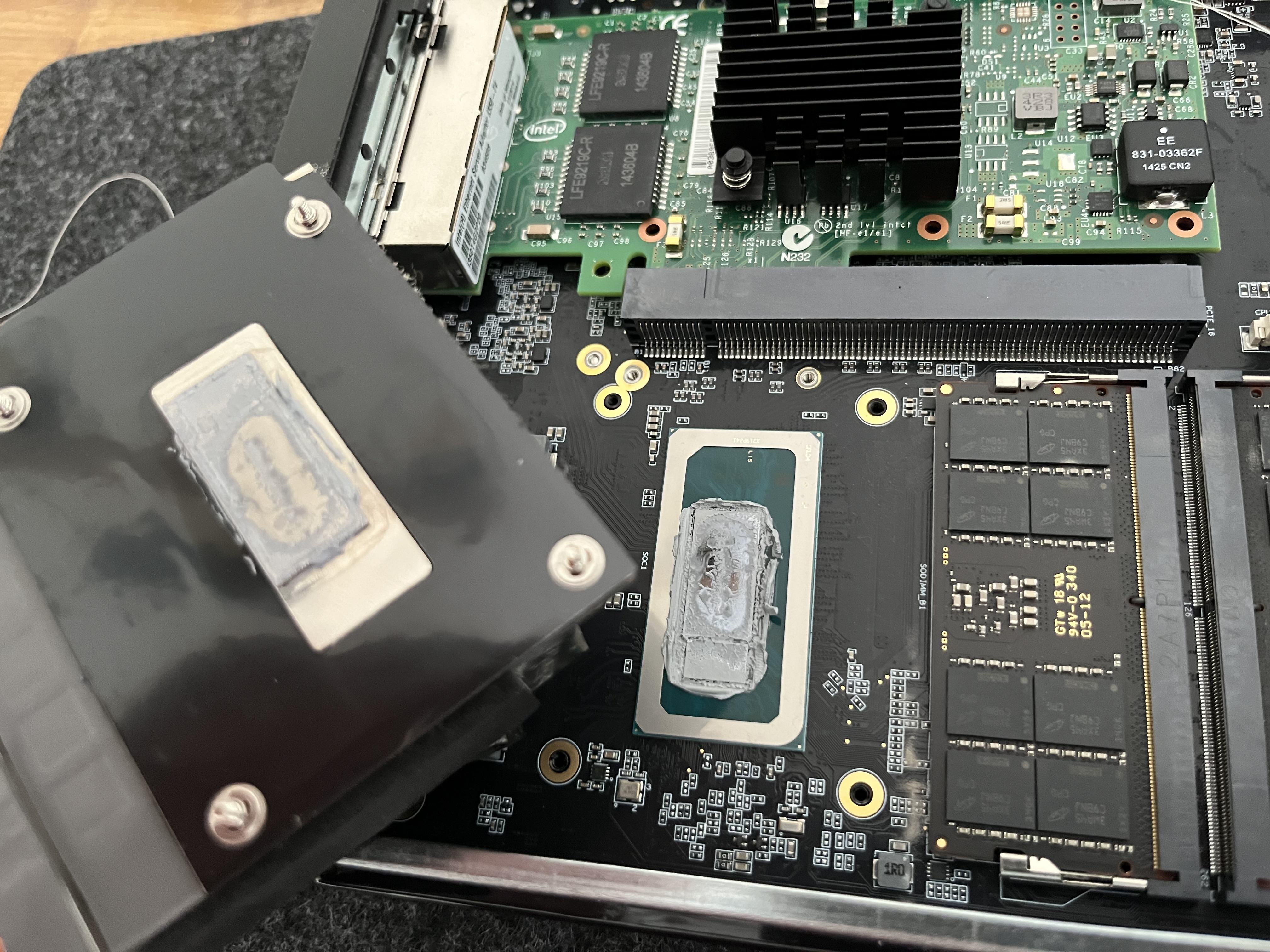

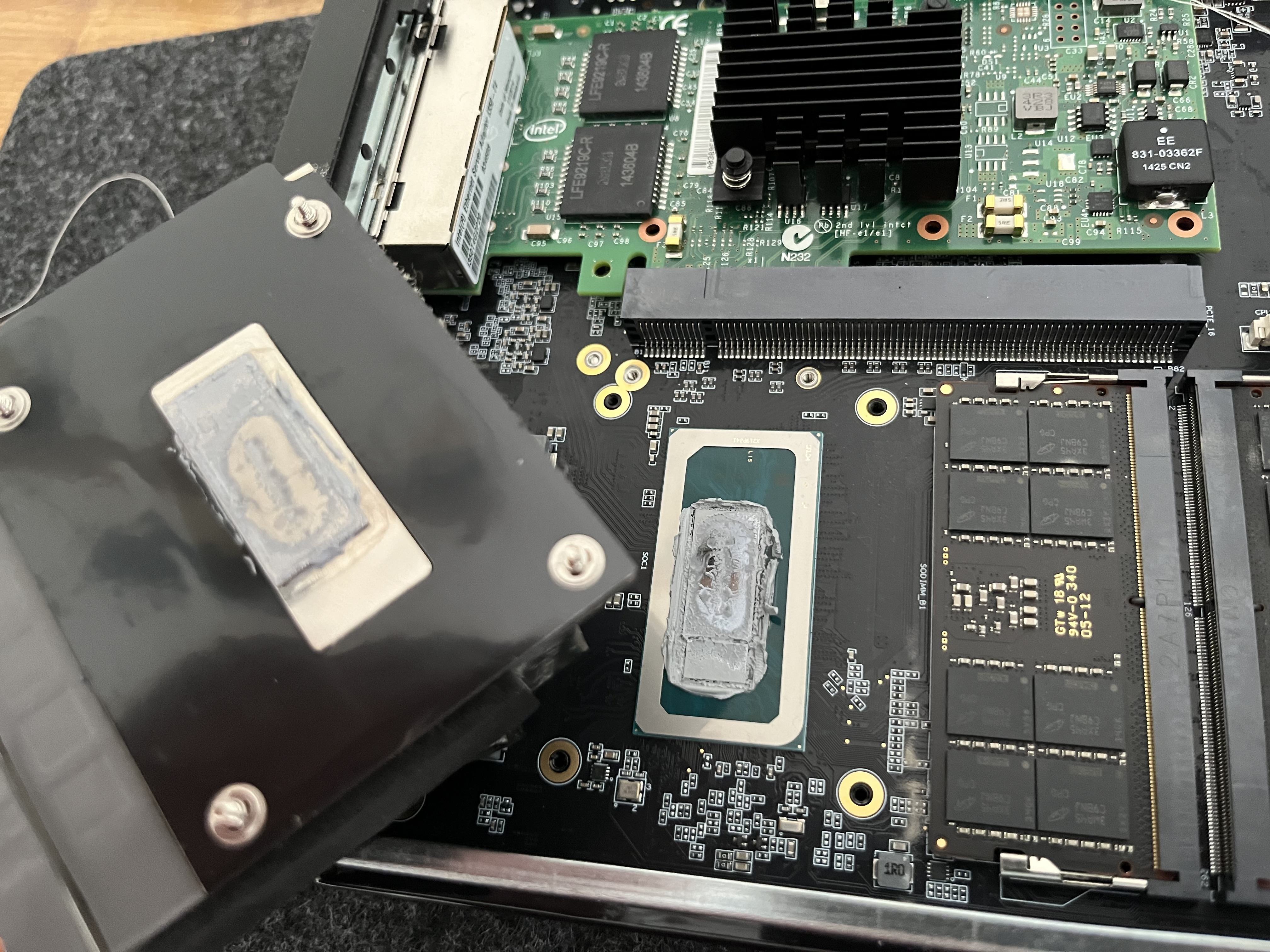

Also Im Vergleich zur Auslieferungswärmeleitpaste des Minisforum MS-01 wundern mich die 10-15 Grad jetzt nicht 🙈

Vorher:



Nachher:



[XTaZY]

Ein kleines Changelog, aber ein großer Schritt für die Menschheit

Anscheinend ist es ein Beta-BIOS für das BD790i, welches aber endlich die OC- / PBO2 Curve-Möglichkeiten mit sich bringt.

Das Wochenende wird getestet und berichtet

******************************************
*          BIOS Release Notice           *
******************************************
Release Date:
    2024/08/20

BIOS Version:
    1.07

BIOS Checksum:
    54FB

BIOS Description:
     1.Update audio verbtable
     2.Add AOD support follow product engineer's requirement
     3.Update DMI follow product engineer's requirement
------------------------------------------

Release Date:
    2024/07/16

BIOS Version:
    1.06

BIOS Checksum:
    1BCF

BIOS Description:
     1.Update PI1.0.0.3d
     2.Add RAID item in bios setup
     3.Add GPIO5 for LAN power control
     4.Auto detect DRFXI and DRFXL by GPIO11
------------------------------------------
Release Date:
    2023/12/21

BIOS Version:
    1.05

BIOS Checksum:
    1608

BIOS Description:
     1.Fix nvida 4060/4070/4090 graphics card only working on GEN1 issue
------------------------------------------



[XTaZY]

RAM-Geschwindigkeit lässt sich jetzt von 5200 MT/s auf 5600 MT/s anheben.

PBO2 negative Curve -26:
10min CB23 Run ist stabil (keine WHEA-Fehler) - crashed aber bei einem 3DMark TimeSpy Bench.

PBO2 negative Curve -20:
ist stabil

Temperaturen sind minimal besser geworden und ein paar Bench-Punkte wurden rausgekitzelt.
Die Peaks Richtung 90 Grad CPU-Temp gibts immer noch.

Mal sehen ob ich mit ein paar BIOS-Einstellungen da noch was machen kann und ob der Fullcover-Kühler da anders performt.

Mir kommts ein bisschen vor, als würde dem HK3 Industrial ein bisschen der Anpressdruck fehlen.
