Hallo Leute,
auch wenn mein "MyPC" Projekt schon ein paar Jahre auf dem Buckel hat, habe ich mich nun endlich entschlossen es Euch vorzustellen.
Worum geht es:
MyPC ist ein Projekt um den Status des Wassergekühlten PC auf ein externes kleines Display zu visualisieren.
Zusätliche Erweiterung des externen Display um Funktionen wie hochfahren des PC´s und eine Hardwarekarte, welche Soundfunktionen bereit stellt und zusätzlich Festplatten ein und ausschalten kann. Die Karte ließt alle Sensoren der Wasserkühlung Hardwaremäßig ein. Durch das einlesen der Sensordaten + Spannungen, können alle Lüfter (9*Mora + 3*Radiator) über die Aquasuite Software mit geregelt werden. Dies geschieht über einen P-Kanal-Mosfet.
Externes Display mit Ansicht "Einschalten des PC´s"
Entwickelte Hardwarekarte "Ansicht TOP"
Entwickelte Hardwarekarte "Ansicht BOT"
Die Soundfeatures währen:
3-Fach Soundeingang (Gitarren-Eingang, Line-In, Mikrofoneingang) welcher zur Eingang der PC-Soundkarte durchgereicht wird. D.h. man kann 3 verschiedene geräte einstecken und über das Display auswähler welcher Eingang zur Soundkarte des PC´s durchgereicht wird. Selbstverstädlich mit eigenem Mikrofonvorverstärker und High-Z Eingang für die Gitarre.
3-Fach Soundausgang (Direkt-Out, Line-Out, Power-Out). Der Lautsprecherausgang der Soundkarte des PC´s wird in die MyPC-Platine gesteckt. Hier gibt es wieder 3-Ausgänge. Beim Direkt-Out Ausgang wird das Signal direkt durchgeschliffen. Beim Line-Out wird das Signal über Operationsverstärker abgegriffen und ausgegeben. Der Power-Out Ausgang hat zusätzlich einen 2-Watt Verstärker. Man könnte so z.B. eine Steroanlage an den Line-Out Ausgang anschließen, Externe Aktive Boxen über Direkt-Out und einen Kopfhörer über Power-Out.
Hardwarekomponenten:
Lian Li Gehäuse
Intel i7 3770k
Asus Maximus V Formula
16GB RAM
Radeon HD7970
Mora 3 Radiator (9 Lüfter 120mm)
3-fach-Radiator (3 Lüfter 120mm)
Aquacomputer Aquastream XT USB 12V Pumpe - Ultra Version
Laing DDC Plus Pumpe
Aqua Computer Durchflusssensor high flow
Koolance Schnellverschlüsse für externen Radiator
2 Entwickelte Platinen (PCB). Eine für externes Display und eine für PC.
Temperatursensor (Nach Radiator)
MyPC Features:
Einschalten des Rechners
Hauptmenü. Wird angezeigt wenn Autostart Software "[M]ille PC" gestartet wird.
Audio In

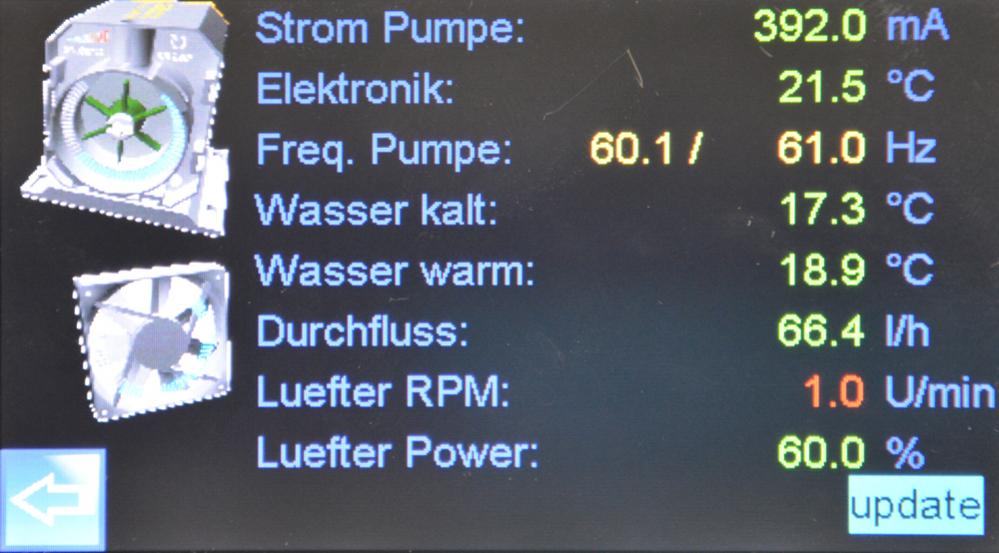

Ansicht: "WaKü". Diese Werte sind von der "aquasuite 4" von "Aquacomputer". Diese Werte werden von der "aquasuite 4" Software als XML-Datei periodisch auf die Festplatte geschrieben. Software "[M]ille PC" liest diese XML-DAtei ein und sendet die Daten an das Touch-Display.
Ansicht: "Karte". Alle hier angezeigten Sensordaten werden von der selbstgebauten Karte eingelesen und hier angezeigt.
Ansicht: "Drives". Hier kann man die Festplatten ein- und ausschalten.
Innenansicht PC. Da jeder Sensor extra noch einmal mit der Karte eingelesen wird, entstehen viele Kabel. Also nichts für Leute die eine Glasscheibe bevorzugen.
Die Windows Software ist mit QT4 geschrieben. Sie dient dazu die xml Datei von der Aquasuite Software zu parsen und an das Display zu schicken um die Daten dort anzuzeigen.
Anhang anzeigen Mille_PC_uebersicht.png
Übersicht Karte
Mehr Informationen des Projektes unter:
Mille Elektronik Ideen
http://mille.click/mypc-touch-lcd-wasserkuehlung-pcb.html
Ich hoffe Euch gefällt das Projekt?
Gruß
Mille
