Netzteil für Intel DQ77KB/DH61AG

[hotzen]

Hallo,

ich bin auf der Suche nach einem anständigen Netzteil zwischen 80W und 120W für das Intel DQ77KB.
Worauf ist denn beim DQ77KB und DH61AG bzgl. Netzteil zu achten und welche sind generell empfohlen?

Eingangsspannung
19V ±10% (17.1-20.9V) also auch Dell-style 19.5V

External Power Supply – the board can be powered through a 19 V DC
connector on the back panel. The back panel DC connector is compatible with a
7.4 mm/OD (outer diameter) and 5.1 mm/ID (inner diameter) plug, where the
inner contact is +19 (±10%) V DC and the shell is GND. The maximum current
rating is 12 A.

S.63, http://downloadmirror.intel.com/21339/eng/dq77kb_TechProdSpec04.pdf

Steckertyp
Anschlusstyp 7,4 x 5,0mm



[dv2130n]

von intel empfohlene netz-adapter in thin mini itx component catalogue:
http://downloadmirror.intel.com/21865/eng/Q3-2012-thin-mini-itx-catalog.pdf

wenn man 'nen pc selbst zusammenstellt, wärs auch ganz gut, wenn man wenigsten mal ins board manual sieht,
dort steht nix von 19,5V, nirgends, weit und breit nicht, sondern das board erwartet genau 19V
insoweit ist mir nicht so ganz erklärlich, warum hier schon des öfteren vom Kauf von 19,5V-Adaptern für dieses board die Rede war
ich verwende ein 19V 180W HP-Netzteil, das baugleich mit dem empfohlenden 180W Bestec psu ist

ansonsten gibts alle erdenklichen infos und aktualisierungen zum board schön versammelt auf einer intel seite:
Support for the Intel® Desktop Board DQ77KB

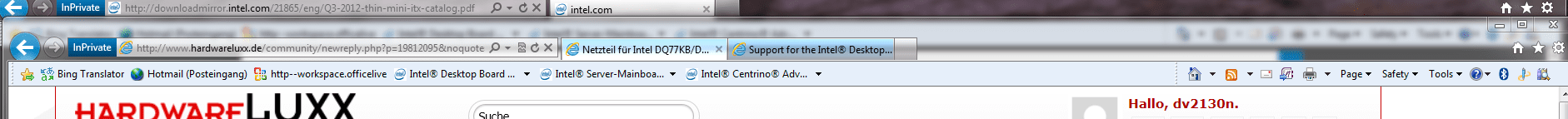

und auf der bios/treiber-download-seite kann man einen rss-feed ordern und als favorit in den ie tackern, was ungefähr so aussieht

dann ist man auch immer schön auf dem laufenden



[hotzen]

deshalb frage ich nach, im manual wird nur von 19v gesprochen aber es gibt keinerlei hinweise auf steckertyp etc.

den katalog kannte ich nicht, danke.



[dv2130n]

der passende Stecker zum board nennt sich "Standard 19V Stecker" (laut intel handbuch), besteht im wesentlichen aus einer runden Metallhülse (Masse) und einem inneren dünnen Stift, der die Spannung führt
sieht so aus, wie auf den Abbildungen im folgendem Link (die übrigens eine ziemlich gute Auswahl haben):
HP Business notebook 8730w EliteBook Akku, Adapter, Speicher, Tastatur, Display - ReplaceDirect.de

man kann aber auch zb. bei der fsp-vertretung bestellen, so kommt man auch an Qualitätsnetzteile:
http://www.shop-fsp.de/epages/62243...43126/Categories/"Tischnetzteile/Adapter"/19V
dort muss man dann die Steckerart angeben
Service/Reaktionszeiten war in meinem Fall allerdings ein bisschen zäh, und so ist es dann replacedirect geworden,
da hatte ich die volle Aufmerksamkeit



[omnium]

...es gibt keinerlei hinweise auf steckertyp etc..

..der Mittelpin (Sense) wird nicht benötigt/stört aber auch nicht.



[dv2130n]

ich meine, der Innenstift führt die Spannung, die Hülse aussen für Masse
aber wie auch immer, das ist der richtige Steckertyp



[omnium]

+ liegt auf der Innenhülse. Der Innenstift ist eine Sense Leitung über die der Ladestrom gemessen werden kann. Die meisten neueren Dell/HP-Notebooks können das..das Intel Board braucht diesen Innenstift nicht! Das mitgelieferte Netzteil beim Akasa Euler hat auch keinen Innenstift.
Wenn man so ein Netzteil (ohne Innenstift) zB. an ein modernes Dell-Notebook anschliesst, wird nur der Akku nicht geladen aber das Notebook wird mit Spannung versorgt und man kann damit arbeiten.



[dv2130n]

mag sein, ich möchte nicht drauf wetten, dass es sich so verhält wie ich glaubte, es in Erfahrung gebraucht zu haben
andererseits gibts aber auch keinen ersichtlichen Grund, sich an dem Innenstift zu schaffen zumachen
oder gibts hier so viele notorische Fummler im Forum, denen man mit der Information ("wird nicht benötigt") vorab schon mal einen Freifahrtschein ausstellen kann



[omnium]

mag sein, ich möchte nicht drauf wetten, dass es sich so verhält wie ich glaubte, es in Erfahrung gebraucht zu haben
andererseits gibts aber auch keinen ersichtlichen Grund, sich an dem Innenstift zu schaffen zumachen
oder gibts hier so viele notorische Fummler im Forum, denen man mit der Information ("wird nicht benötigt") vorab schon mal einen Freifahrtschein ausstellen kann

?? das soll nur ein Hinweis für die Leute sein die sich irgendein 19V Universal Notebooknetzteil besorgen und mit einem passenden Stecker versehen bzw. nur einen Stecker ohne diesen Innenpin haben.



[hotzen]

sauber, vielen dank für die infos.

Werde es mal mit dem hier versuchen: "LEICKE AC Netzteil für HP (90W; 19V; 4,74A; 7,4*5,0mm)"
LEICKE AC Netzteil für HP mit zusätzlichen: Amazon.de: Computer & Zubehör



[omnium]

klappt 100pro...gut mit den USB Anschlüssen!



[oelsi]

Habe mal ein DH61AG mit einem original Dell Notebook-NT betrieben - lief problemlos.



[joinski]

Kann ich bestätigen. Mein DH61AG läuft auch problemlos mit einem 19,5V NT von nem Dell Notebook, welches ich für ein paar Euro bei egay geschossen hab.



[dv2130n]

Kann ich bestätigen. Mein DH61AG läuft auch problemlos mit einem 19,5V NT von nem Dell Notebook, welches ich für ein paar Euro bei egay geschossen hab.

also ihr seid wirklich dabei, mir die Augen zu öffnen,
mittlerweile finde ich das auch unerhört, dass ein Hersteller einen unbedingt auf 19V festlegen will und das ganze noch Spezifikation nennt,
das ist doch in Wahrheit nichts anderes als ne technisch getarnte Freiheitsberaubung
und ich finde es toll, dass es noch brillante und kreative Anregungen von Kollegen gibt, die diese Tatsachen aufdecken
wenn noch jemand rausfinden könnte, dass es auch mit 17V problemlos läuft, dann ist der Hersteller wirklich vollends desavouiert



[joinski]

@dv2130n
War das jetzt sarkastisch gemeint?

Ich bin mir nicht sicher, ob das Mainboard in irgendeiner Form Schaden nimmt, wenn man es mit einem Netzteil betreibt, welches 0,5V mehr liefert, als laut Spezifikation erforderlich.
Habe über google versucht ein paar Informationen dazu zu finden, aber auf die Schnelle nichts Konkretes gefunden.
Wer daher auf Nummer sicher gehen will, sollte dann doch lieber ein 19V NT verwenden.



[oelsi]

@joinsky - lohnt nicht, auf den unqualifizierten Beitrag von dv2130n einzugehen. Intel spezifiziert für das Board natürlich keine exakten 19V, sondern 19V ±5%. Die Ausgangsspannung des Dell-Netzteils liegt also voll innerhalb der erlaubten Toleranz



[sandreas]

Hallo,

ALLE Notebook-Netzteile mit dem DELL-typischen Anschluss und mindestens 60W funktionieren mit dem DQ77KB (z.B. auch einige HP Dinger). Über Leicke habe ich gutes aber auch schlechtes gehört, in Deutschland gefertigt werden Sie meines Wissens nicht.

Bei mir läuft es mit folgendem 25 Euro 130W Netzteil einwandfrei, das hat auch 19,5V:
Firstcom 130W, ca. 25 Euro inkl. Versand. Günstiger habe ich noch keins von der Qualität gesehen, die Verbrauchswerte sind sehr gut (0,2W ausgeschaltet, 1,8W im Standby, 20,5W im Idle => gemessen mit KD 302)

Einziges Manko ist vielleicht die Größe, es ist schon etwas wuchtiger als ein 60W Netzteil, aber nicht viel größer als eins von Dell. Auch angenehm: Bei mir ist kein Brummen oder Spulenfiepen auszumachen, alles komplett still und es funktioniert auch, um Dell Notebooks aufzuladen.



[dv2130n]

@joinsky - lohnt nicht, auf den Dummschwätzer einzugehen. Intel spezifiziert für das Board natürlich keine exakten 19V, sondern 19V ±5%. Die Ausgangsspannung des Dell-Netzteils liegt also voll innerhalb der erlaubten Toleranz

Benehmen scheinst du von Haus aus nicht zu kennen. Aber auch Mitmenschen aus diesbezüglich evtl. weniger guten Verhältnissen ist geholfen, und zwar durch Foren-Benimmregeln.
Für den Fall, dass du zusätzlich mit Leseschwierigkeiten geschlagen sein solltest (denn Intel gibt im Handbuch 10 % Toleranz an und nicht 5 %, wie du angibst), und du also daher den Foren-Benimmregeln möglicherweise nicht folgen kannst, werde ich die Moderation bitten, dich dabei zu unterstützen, die gefragten Umgangsformen zu verstehen.

Weiterhin bist du von mir aufgefordert, umgehend diese unverschämte Beleidigung zu entfernen und solche devianten Ausfälle auch in Zukunft zu unterlassen.
Daher werde ich dich diesbezüglich eine angemessene Zeit lang im Auge behalten, um zu sehen, ob hier ein Lernerfolg bei dir zu verzeichnen ist.
Ich will für dich hoffen, dass du das Prozedere soweit verstanden hast.



[oelsi]

Glückwunsch, du hast das http://downloadmirror.intel.com/21339/eng/dq77kb_TechProdSpec04.pdf gelesen und festgestellt,
dass Intel DC input: +19 (±10%) VDC angibt.

Aber zuerst auf "genau 19V" beharren und anderen einen Blick in das Board Manual empfehlen.

Auch nicht gelesen hat dv2130n das Dokument http://downloadmirror.intel.com/20068/eng/DH61AG_ProductGuide01_English.pdf, in dem Intel für das DH61AL die besagten ±5% angibt

@dv2130n - gute Idee, mich eine Zeit lang "im Auge zu behalten". Dann kannst Du lernen, wie man sachliche und faktisch korrekte Beiträge verfasst. Was die Bemerkung "Dummschwätzer" anbelangt gebe ich Dir allerdings recht - die hat in einem öffentlichen Forum nichts verloren, weshalb ich sie auch entsprechend editieren werde.



[hotzen]

danke souta, ich passe mal stückweise mein OP an...



[sno0k]

Moin,

ich hol den Thread mal wieder etwas aus der Versenkung. Meine Frage hat aber nichts mit dem benötigten Netzteil zu tun, sondern eher mit der Stromversorgung von "normaler" SSD oder einem DVD/BD-Laufwerk. Ist das mit dem Intel DH61AG möglich? Es ist ja keine gewöhnlich PicoPSU verbaut von der man die benötigten Stromanschlüsse bekommen könnte. Hat jemand Erfahrung in die Richtung? Hab auf die Schnelle nichts über Google finden können.

Edit: Grad doch noch auf etwas ein Thema ([Guide] Mondrial baut den Luxx™ mini] hier im Forum gestoßen. Scheint wohl eine Poweradapter beizuliegen (DQ77KB). Wird dann wohl auch beim DH61AG der Fall sein. Leider wird auf dem Bild nicht ganz ersichtlich, wo er am Board den Strom bezieht.

sno0k



[omnium]

Teilansicht DH61AG

Es liegt ein Stromkabel für 4xSata HDD/SSD und 1xSlim opt. Laufwerke dabei...es wird an Anschluss 'H' aufgesteckt.



[sno0k]

Super! Danke für die Antwort. Hatte mich bei der Abbildung immerzu auf den Internal power connector konzentriert, sodass der Richtige untergegangen ist.
