Neues System auf AM4 Basis

[Stefan Alexander]

Hallo zusammen,

wollte mir ein neues System zusammenstellen, bin mir aber unsicher ob ich die Angaben vom Hersteller richtig verstanden habe.

Konkret geht es mir um das Board: https://geizhals.de/asus-pro-b550m-c-csm-90mb15q0-m0eayc-a2460352.html?hloc=at&hloc=de#offerlist

Nun hab ich das so verstanden das ein m2 Sockel ueber den Chipsatz mit pcie 4.0 x 4 angebunden ist und der andere mit pcie 4.0 x 4 direkt an der CPU angebunden ist. Somit verbleiben dann ja 16 Lanes fuer die GPU mit 4.0?

Ich wuerde naemlich gerne meine beiden Corsair MP600pro 2TB mit voller Geschwindigkeit auf dem Board anbinden wollen.

Wuerde da ausserdem noch 2 x 16 GB 3200 MHZ Jedec Speicher draufbauen.

Sowas in der Richtung: https://geizhals.de/?cat=ramddr3&xf...R4~256_1x~256_2x~439_dual~5015_3200~5830_DIMM

XMP OC Ram moechte ich nicht verbauen weil ich hier in der Vergangenheit negative Erfahrungen bzgl. Stabilitaet und hohen Headspreadern (Kollisionen mit den CPU Lueftern vom Kuehler) gemacht habe.

Was die CPU angeht wollte ich da aufgrund von Geldmangel erstmal einen Ryzen 7 3700x draufpacken und spaeter auf einen Ryzen 9 5950x wechseln. Es soll nicht uebertaktet werden, wuerde das Board einen 5950x verkraften trotz nicht gekuehlter Spannungswandler? Oder sollte ich einen Top Down Kuehler verbauen? Mein aktueller CPU Kuehler den ich hier weiterverwenden moechte ich ein Noctuha NH-D15.

Beste Gruesse und schonmal vielen dank fuer jede Hilfe!

Stefan



[Vincy]

Bei den B550 Boards geht PCIe 4.0 da nur einmal und nur über die CPU (Ryzen 3000 oder 5000 only).
Der Chipsatz selber unterstützt kein PCIe 4.0, nur der X570 Chipsatz.

• Storage
  Total supports 2 x M.2 slot(s) and 4 x SATA 6Gb/s ports
•

• AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
  1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
• AMD RyzenTM 4000 G-Series Processors :
  1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
• AMD B550 Chipset :
  1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
  4 x SATA 6Gb/s port(s),
  Support Raid 0, 1, 10

Pro B550M-C/CSM | Motherboard | ASUS Global

AMD B550 (Ryzen AM4) micro ATX business motherboard with enhanced security, reliability and manageability. Dual M.2, PCIe 4.0, 1 Gb Ethernet, dual DP/HDMI, SATA 6 Gbps, USB 3.2 Gen 2 Type-C®.

www.asus.com



[Stefan Alexander]

Stimmt, d. H. ich brauch ein Board mit X570 Chipsatz. Ka. wie ich da auf 2 x m2 mit pcie 4.0 gekommen bin....

Dank dir.



[Vincy]

2x PCIe 4.0 ja, aber nur 1x M.2 Storage und 1x GFX. Beides auch nur über die CPU.


Was den Noctua Kühler betrifft, da kannst ggfls auch etwas höhere Module verwenden.

*In Gehäusen, die Platz für CPU Kühler mit einer Bauhöhe von über 165mm bieten, kann der vordere Lüfter höher montiert werden, um Platz für Speichermodule mit einer Bauhöhe von über 32mm zu schaffen.

NH-D15

Noctuas Flaggschiff-Modell NH-D15 ist ein Dual-Tower Kühler der Eliteklasse, der auf dem legendären NH-D14 basiert und dessen Streben nach ultimativer Kühlleistung bei höchster Laufruhe konsequent weiterführt. Durch sein breiteres Heatpipe-Layout und zwei NF-A15 140mm Premium-Lüfter mit...

noctua.at

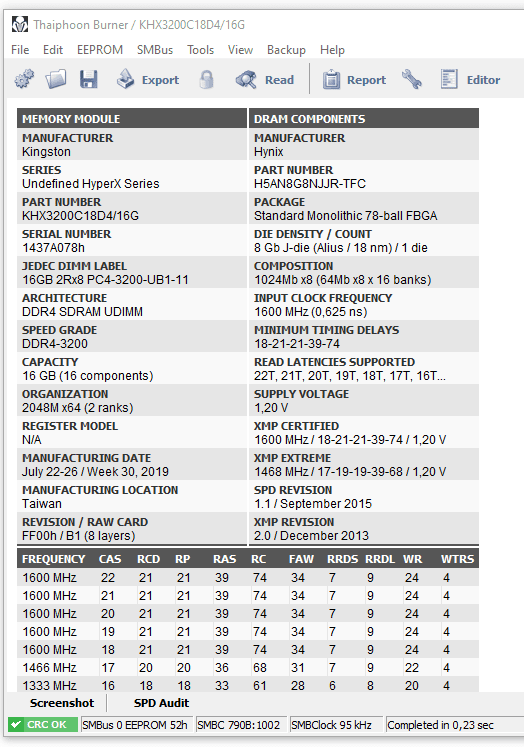

zB Kingston Fury HyperX, die sind nur 34mm hoch.
Gibt es auch mit JEDEC DDR4- 3200 1,2V. Ggfls mit XMP dann auch niedrigere Latenzen möglich (ohne höhere Spannung).

HyperX | High Quality Gaming Gear

HyperX is a brand committed to making sure every gamer feels they are included. No matter who you are, or what you play, WE'RE ALL GAMERS.

www.hyperxgaming.com



[Stefan Alexander]

*In Gehäusen, die Platz für CPU Kühler mit einer Bauhöhe von über 165mm bieten, kann der vordere Lüfter höher montiert werden, um Platz für Speichermodule mit einer Bauhöhe von über 32mm zu schaffen.

NH-D15

Noctuas Flaggschiff-Modell NH-D15 ist ein Dual-Tower Kühler der Eliteklasse, der auf dem legendären NH-D14 basiert und dessen Streben nach ultimativer Kühlleistung bei höchster Laufruhe konsequent weiterführt. Durch sein breiteres Heatpipe-Layout und zwei NF-A15 140mm Premium-Lüfter mit...

noctua.at

Joa, das ist bei meinem Gehaeuse leider nicht wirklich moeglich, aber danke fuer den Tipp mit dem Speicher, den nehm ich mal auf die Liste. Jetzt muss ich nur noch ein Board finden was 2 x m2 mit pcie 4.0 x 4 hat. Auf Geizhals haben irgendwie sehr viele X570 Boards noch Pcie 3.0 auf den M2 Sockeln. Da ist dann oft nur einer mit 4.0 angebunden.



[Vincy]

Ich weiss nicht, was du da liesst oder falsch verstehst?

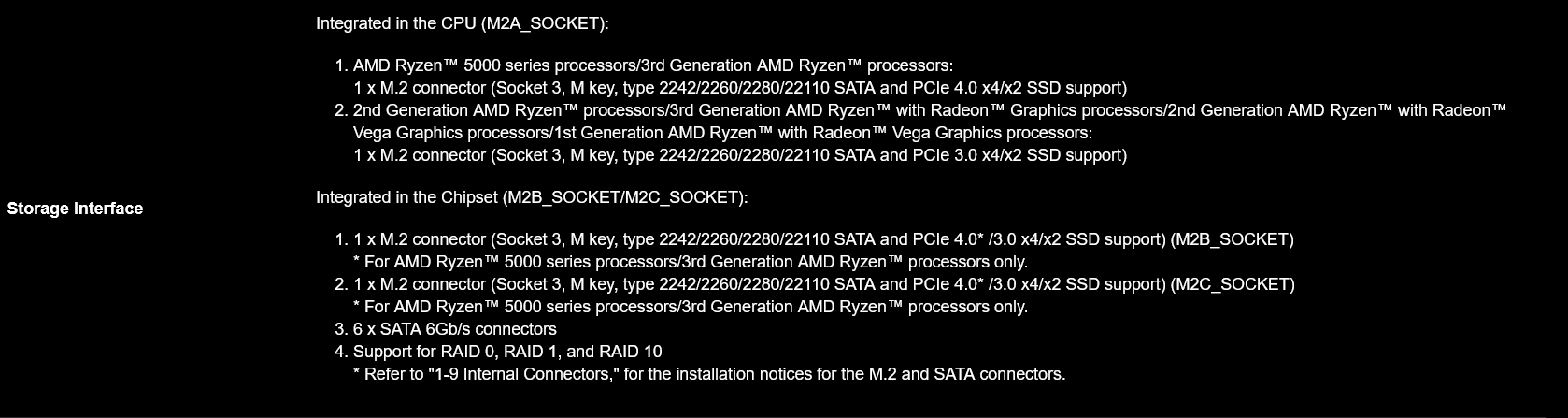

1x PCIe 4.0 M2 über CPU
2x PCIe 4.0 M2 über Chipset

X570 AORUS XTREME (rev. 1.2) Specification | Motherboard - GIGABYTE Global

Lasting Quality from GIGABYTE.GIGABYTE Ultra Durable™ motherboards bring together a unique blend of features and technologies that offer users the absolute ...

www.gigabyte.com

Bei mATX oder Mini-ITX nur 2x M2.

ASRock > X570M Pro4

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors; 10 Power Phase Design; Supports DDR4 4200+ (OC); 2 PCIe 4.0 x16, 1 PCIe 4.0 x1, 1 M.2 (Key E) For WiFi; AMD Quad CrossFireX™ and CrossFireX™; Graphics Output Options: HDMI, DisplayPort; 7.1 CH HD...

www.asrock.com

X570 I AORUS PRO WIFI (rev. 1.0) Specification | Motherboard - GIGABYTE Global

Lasting Quality from GIGABYTE.GIGABYTE Ultra Durable™ motherboards bring together a unique blend of features and technologies that offer users the absolute ...

www.gigabyte.com



[Stefan Alexander]

Ich weiss nicht, was du da liesst oder falsch verstehst?

Ich hab wohl bei den zu billigen Boards geschaut.

Z. B.

X570-A PRO | Motherboard | MSI Deutschland

Best AMD AM4 X570 ATX motherboard, lightning PCIe 4.0, two lightning M.2, Frozr heatsink, USB 3.2 Gen 2, Mystic Light, M.2 heatsink, excellent overclocking, MSI PRO

de.msi.com

In mein Corsair 4000D passt max Standard ATX. Das waeren die Boards die ich mir mal auf die Liste gesetzt habe.

Mainboards AMD Sockel AM4 mit Chipsatz: X570, M.2 M-Key PCIe: ab 2x, USB 3.1 intern (10Gb/s) (via Key-A Header): ab 1x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Chipsatz: X570, M.2 M-Key PCIe: ab 2x, USB 3.1 intern (10Gb/s) (via Key-A Header): ab 1x

geizhals.de

Vom Budget her wuerde ich so um die 200 Euro dafuer hinblaettern wollen. Gut waere wenn der Chipsatzluefter entweder leise waere oder man den bedenkenlos einfach abschliessen kann.

Das hier gefaellt mir mit am besten was das optische angeht: https://geizhals.de/asus-prime-x570-pro-90mb11b0-m0eay0-a2079094.html?hloc=at&hloc=de
