PC startet nach Zusammenbau nicht.

victork27

Neuling
Thread Starter
Mitglied seit
06.11.2024
Beiträge
7
Zuletzt bearbeitet:
Frontpanel pin richtig angeschlossen lt. Anleitung

Bild laut Handbuch deines Mainboard.




und nicht + und - verwechseln

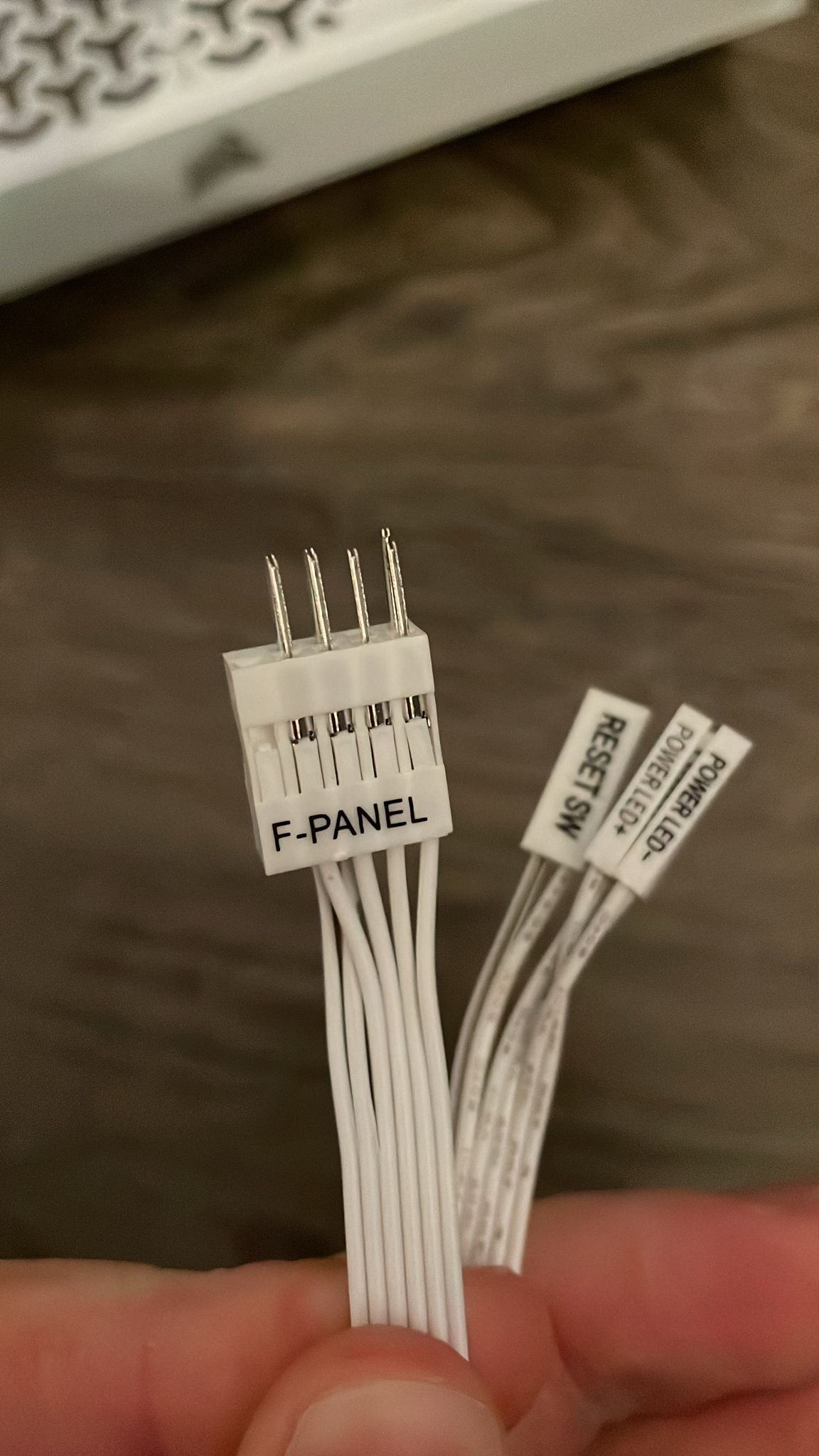

Ich habe noch ein "F-Panel" auf Power SW, ResetSW und LED Kabel, aber ich wüsste nicht wo das dran soll. Den F-Panel Anschluss hab ich ja schon am Mainboard angesteckt
Beitrag automatisch zusammengeführt:

Frontpanel pin richtig angeschlossen lt. Anleitung

Bild laut Handbuch deines Mainboard.

Anhang anzeigen 1042469


und nicht + und - verwechseln

Also pack ich den "F-Panel" Stecker nicht direkt aufs Board sondern an das zusätzliche "F-Panel" Kabel und dann wie auf dem Bild ans Mainboard?

Hab es so probiert aber kein Erfolg


Anhänge

  • WhatsApp Image 2024-11-06 at 13.38.28.jpeg
    WhatsApp Image 2024-11-06 at 13.38.28.jpeg
    265,2 KB · Aufrufe: 18
  • WhatsApp Image 2024-11-06 at 13.38.14.jpeg
    WhatsApp Image 2024-11-06 at 13.38.14.jpeg
    255,1 KB · Aufrufe: 16
  • WhatsApp Image 2024-11-06 at 13.38.02.jpeg
    WhatsApp Image 2024-11-06 at 13.38.02.jpeg
    308,5 KB · Aufrufe: 17
  • WhatsApp Image 2024-11-06 at 13.37.53.jpeg
    WhatsApp Image 2024-11-06 at 13.37.53.jpeg
    310,5 KB · Aufrufe: 18
  • WhatsApp Image 2024-11-06 at 13.37.38.jpeg
    WhatsApp Image 2024-11-06 at 13.37.38.jpeg
    198,9 KB · Aufrufe: 19
  • WhatsApp Image 2024-11-06 at 13.36.23.jpeg
    WhatsApp Image 2024-11-06 at 13.36.23.jpeg
    243,9 KB · Aufrufe: 18
Zuletzt bearbeitet:

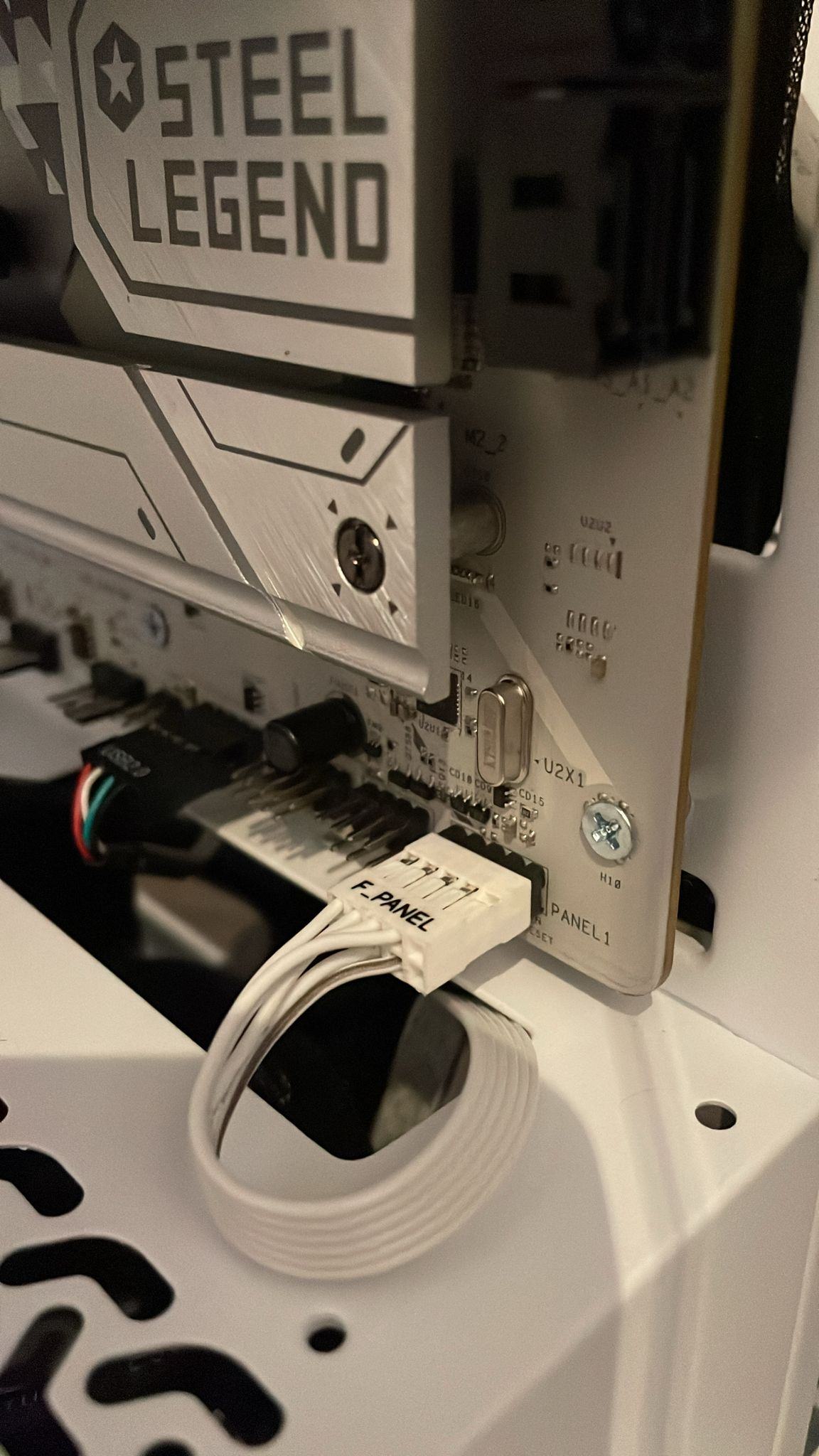

Jetzt hast du den Frontpanel connector vom Corsair 3500X

einfach mal so auf das ASROCK B650 Steel Legend WiFi gesteckt.

wenigsten PIN Layout mit Handbuch verglichen ?

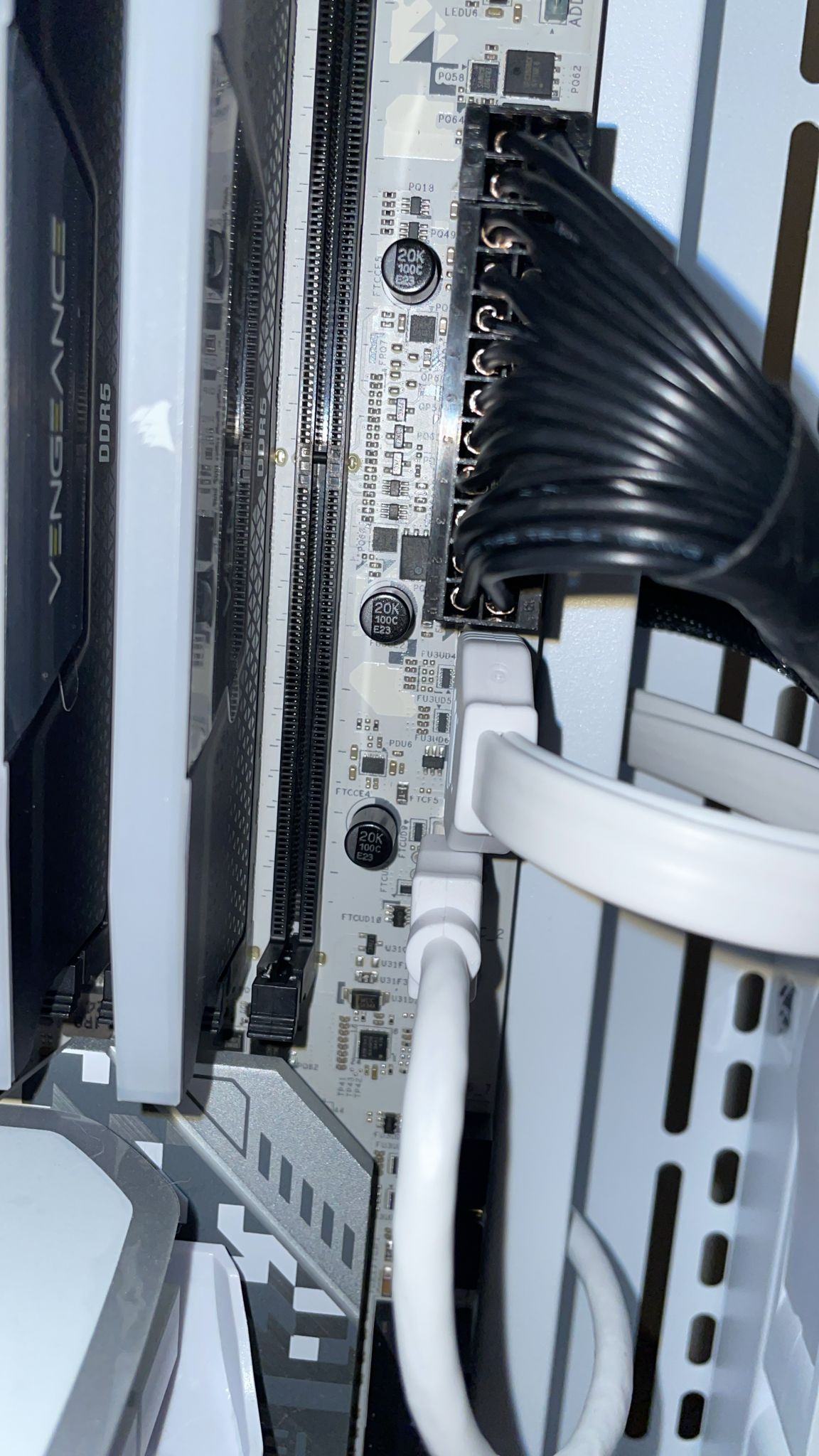

Den Bildern nach steckt Dein RAM schon mal in den falschen Slots.
Bitte umstecken in 2 und 4 von der CPU aus gesehen.
Danach BIOS-Resett über die dafür vorgesehenen Pins durchführen und ein wenig Zeit geben.

Gehört der Frontpanel Connector nicht aufs Mainboard?

Pin-Layout hab ich verglichen.
ja sicher . Aber die Hersteller haben teilweise unterschiedliche Pin Layout. Leider immer noch.

Dein Corsair F.Panel connector weiß ja nicht das er auf ASUS muss.

Den Bildern nach steckt Dein RAM schon mal in den falschen Slots.
Bitte umstecken in 2 und 4 von der CPU aus gesehen.
Danach BIOS-Resett über die dafür vorgesehenen Pins durchführen und ein wenig Zeit geben.
Manche Boards führen keine BIOS reset durch, wenn sie am 220v Stromnetz hängen. Nur so als Info. :-)

Den Power-Switch könnte man ja auch durch kurzschliessen der Pins testen.
Wenn das auch nicht zum Erfolg führt, müsste man wohl noch mal die CPU ausbauen und nachsehen, ob es verbogene Pins im Sockel gibt.
Auch immer möglich ist ein Kurzschluss, wenn das Mainboard nicht korrekt installiert worden ist und irgendwo leitenden Kontakt hat.

Habe es mit und ohne Adapter probiert, aber nichts funktioniert

du musst dementsprends dann die pin auch so einstecken wie lt.Mainboard gefordert wird.
Beitrag automatisch zusammengeführt:

Ich habe noch ein "F-Panel" auf Power SW, ResetSW und LED Kabel, aber ich wüsste nicht wo das dran soll. Den F-Panel Anschluss hab ich ja schon am Mainboard angesteckt
Beitrag automatisch zusammengeführt:



Also pack ich den "F-Panel" Stecker nicht direkt aufs Board sondern an das zusätzliche "F-Panel" Kabel und dann wie auf dem Bild ans Mainboard?

Hab es so probiert aber kein Erfolg

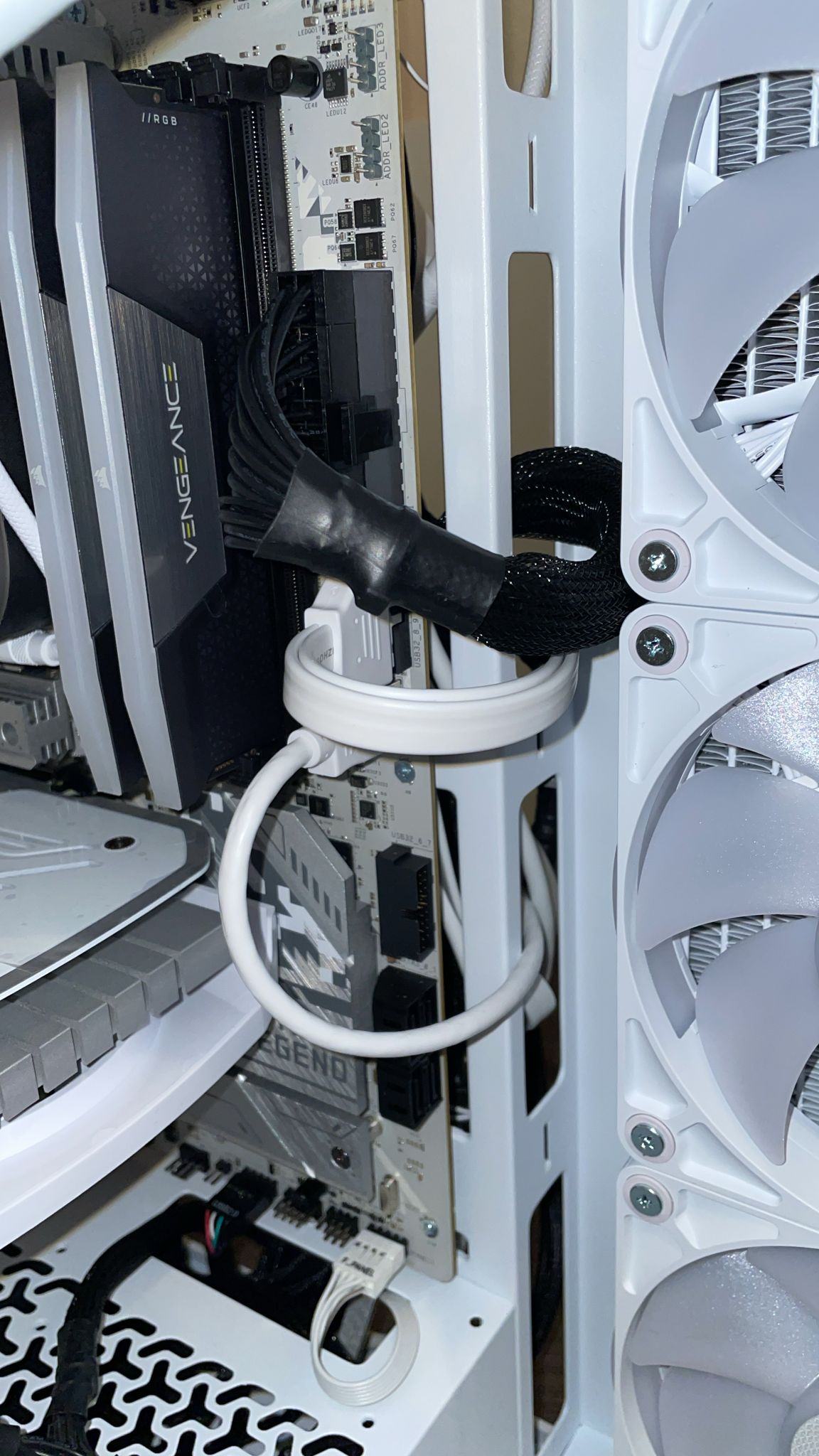

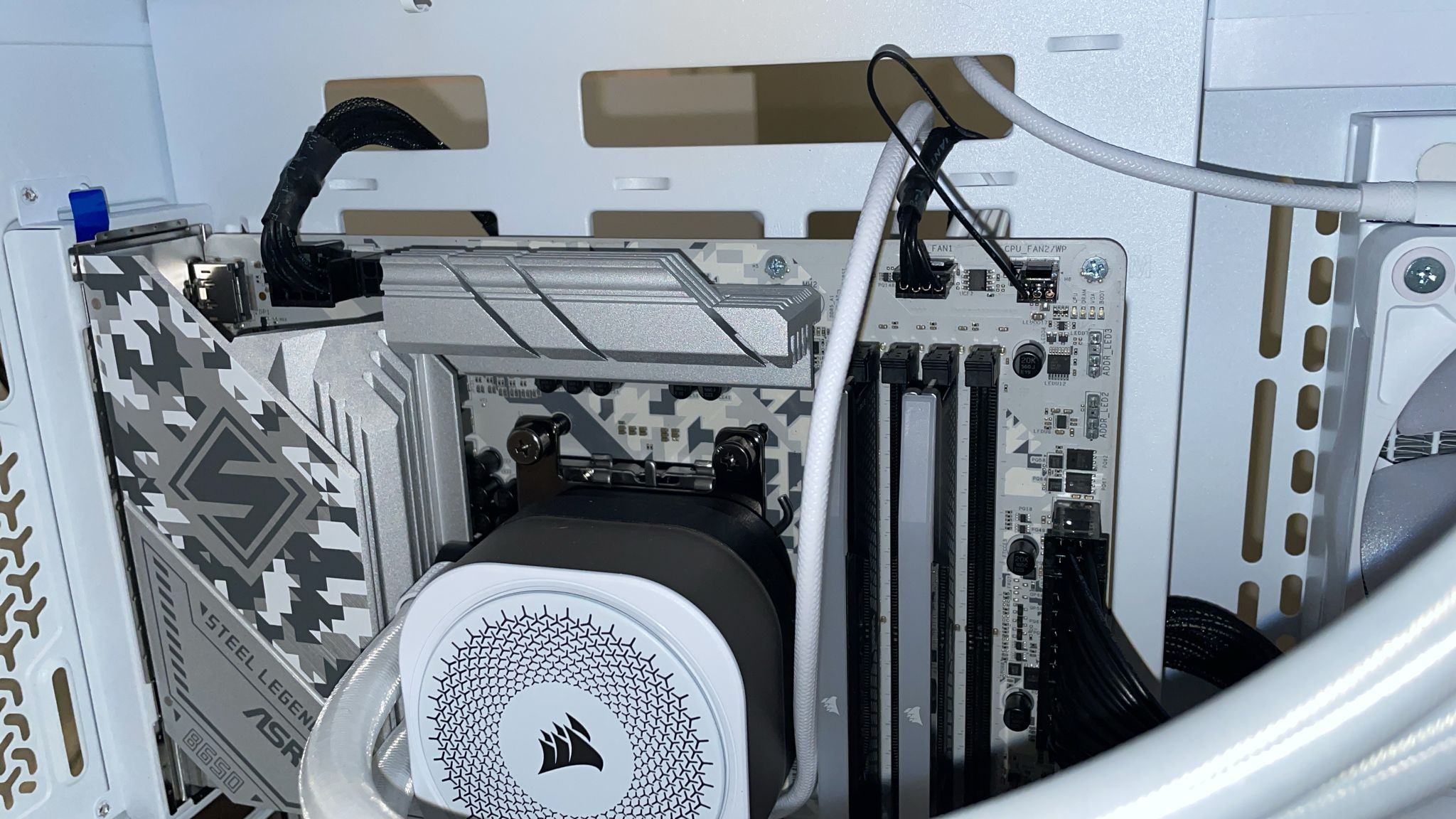

bild 4 erscheint mir seltsam..

ich weiß nicht was du da angeschlossen hast. Das soll bestimmt nicht so ungewollt aussehen.



da sind ja links oberhalb von CPU extra Strom Anschlüsse lt. Handbuch 2 x 8 pin.

die müssen auch vom NT belegt werden.

Zuletzt bearbeitet:
Da steckte dann wohl ein entscheidender Stromstecker nicht richtig (oder der oben erwähnte Kurzschluss). ;)
