[Kaufberatung] Phantek Enthoo Lux - Brauche hilfe bei der Lüfterauswahl

[Sahee]

Ich bin derzeit dabei mein neues System in der Theorie zu konfigurieren.
Als Gehäuse habe ich mich für das Enthoo Lux entschieden, nun bin ich dabei herauszufinden wie die Lüfter optimal positioniert sind.
In erster Linie versuche ich eine optimale Luftzirkulation zu erreichen um Warme-Luft möglich effizient abzuführen.
Gleichzeitig möchte ich aber die Umgebungsgeräusche möglichst gering halten.

Spoiler

Gehäuse:

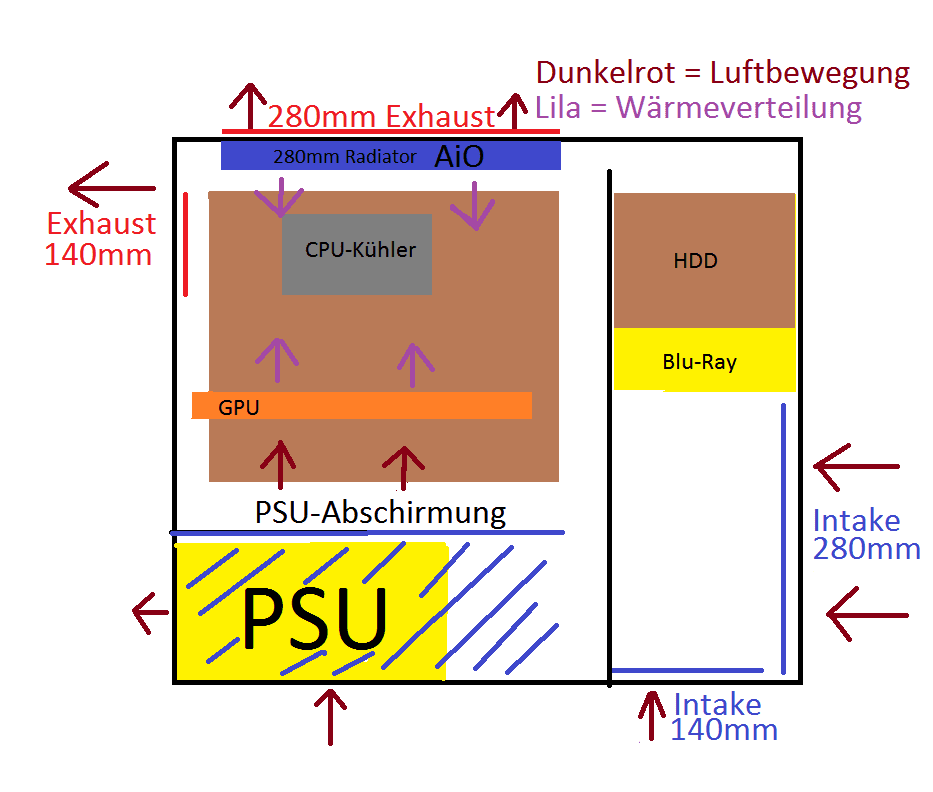

Hier mal eine Skizze, so habe ich mir das bisher vorgestellt:


Die CPU wird mit einem AiO-Kühler gekühlt werden, die GPU wird nur mit Luft gekühlt.
Das Gehäuse besitzt Unten, Oben und an der Front einen Staubfilter. Dementsprechend würde ich diese Positionen als Intakes nutzen.

Derzeit habe ich folgende Lüfter für diese Konfiguration ausgewählt:
Front Intake: 2x Aerocool Dead Silence (140mm)
Bottom Intake: 1x Phanteks PH-F140SP (140mm) - (im Lieferumfang)
Top Exhaust: 2x Phanteks PH-F140XP (140mm)
Rear Exhaust: 1x Phanteks PH-F140SP (140mm) - (im Lieferumfang)

Ist das soweit in Ordnung oder geht es noch besser?
Speziell bei der Intake/Exhaust Anordnung bin ich mir nicht sicher ob es optimal ist.
Ich habe gelesen das man möglichst mehr Luft zuführen soll als abzuführen (positiver Luftdruck).
Dadurch kann die warme Luft leichter entweichen, weil sie immer den Weg des geringsten Widerstands wählt (Exhaust-Fan).

Edit: Ist es im Bezug auf die Lautstärke eventuell sinnvoller ausschließlich PWM-Lüfter zu verbauen und diese dann an den (extended) PWM-Hub auf der Rückseite anzuschließen?



[Narbennarr]

FÜr meinen Geschmack hast du deutlich zuviel reinpustende Lüfter, gerade wenn mit der AiO Warmeluft hereinkommt kann der einzelne 140 die nie und nimmer abführen. Beobachte die CPU Temperatur mal wenn du die AiO umdrehst, also sie ausblasend ist. Normalerweise ist die Luft in dem System nicht so warm das es hier mehr als 1-2 Grad unterschied macht, gleichzeitig entlastest du andere Komponenten wir Board, Spawas und GPU deutlich.

Im Übrigen kommen an den PWM Hub 3 Pin Lüfter



[Sahee]

Im Übrigen kommen an den PWM Hub 3 Pin Lüfter

Wenn ich das richtig verstehe wird der HUB an einen 4-PIN PWM Anschluss angeschlossen.
Bedeutet das also das die 3-PIN Lüfter am HUB ihre Drehzahl anhand des PWM-Signals anpassen?
Ich dachte das nur 4-PIN Lüfter in der Lage sind die Spannung variabel zu verändern.



[Maexi]

4 Pin Lüfter drehen sich, mehr nicht. Gesteuert werden sie über PWM oder Spannungssignale. Wenn ich einen 3Pin Lüfter übern einem 4Pin PWM-Port laufen lasse, kann er über Spannung geregelt werden, so weit ein Kontroller vorhanden ist. Sollte das nicht der Fall sein, läuft er auf volle Leistung also 12Volt. Am PWM-Port liegen eigentlich immer 12Volt an. So verhält sich auch der Hub. Er wandelt die PWM Signale so um, das sie als Spannungssignale an die 3 Pin Lüfter weiter gegeben werden. Jen ach Ausstattung des MB, kann man diese PWM-Signale grob oder wie z.B. bei Asus sehr fein einstellen. Die Vorgabe der Umdrehung aller anderen, vergibt dann ein Lüfter, der an einem gesondert dafür vorgesehenen Port läuft.



[RevoX81]

Zu viele Lüfter, vorne zwei rein, einer hinten raus, einer oben raus.
Ob du dann oben raus noch einen zweiten dazu nimmst musst du mal schauen, eigentlich sollte aber einer reichen.
Weniger ist mehr, vor allem wenn es auch möglichst leise sein soll.



[Narbennarr]

Wenn ich das richtig verstehe wird der HUB an einen 4-PIN PWM Anschluss angeschlossen.
Bedeutet das also das die 3-PIN Lüfter am HUB ihre Drehzahl anhand des PWM-Signals anpassen?
Ich dachte das nur 4-PIN Lüfter in der Lage sind die Spannung variabel zu verändern.

Lüfter lassen sich regeln, egal ober 3 oder 4Pin, nur wie geregelt wird unterscheidet sich (Spannung oder per PWM Controller im Lüfter). Klar könntest auch 4Pin Lüfter an den Hub anschließen, die werden aber nur über Spannung geregelt, gedacht ist dieser aber explizit für 3Pin Modelle - sind ja auch beim Gehäuse dabei.
Angeschlossen wird der Hub an einen PWM fähigen Anschluss des Mainboard (Achtung: Nicht jedes Mainboards mit 4Pin liefert wirklich PWM) und gibt anhand des PWM Singals entsprechend die Spannung an die Lüfter weiter.
Beispiel wenn du 50% PWM wählst, gibt der Hub 6V an die Lüfter (grobe Werte).

@RevoX81:
Etwas am Thema vorbei, das oben ist n Radiator



[Maexi]

@Narbennarr
jedes moderne MB hat wenigstens ein PWM Port, den für die CPU-Reglung und da soll eigentlich der Hub dran angeschlossen. Das bedeutet, dass der CPU-Kühler mit Lüfter nicht PWM gesteuert werden kann, bei nur einem PWM Port auf dem MB. Der wird dann wie alle anderen über den Hub gesteuert.



[Narbennarr]

Ja das ist mir bewusst, deswegen beachten das man auch wirklich einen PWM Port erwischt. Außer bei Asus Z97 Boards, dort ist man auf der sicheren Seite Dort kann man glücklicherweise duaf mehrere Ports zurückgreifen und muss die CPU Lüfter nicht wie die Gehäuelüfter regeln



[Sahee]

Mal ein Update:
Erstmal danke an die Antworten, waren sehr hilfreich.

Ich habe eine sehr gute "Lüfter-Datenbank" gefunden in der alle derzeit üblichen 120mm Lüfter miteinander verglichen werden.
Lüfter-Databse (habe meine Top10 von links beginnend sortiert).

Die Tabelle lässt sich auch anhand der einzelnen Werte sortieren und mann kann Lüfter entfernen oder verschieben und so den eigenen Ansprüchen entsprechend ausfiltern.
Dort bin ich auf die Noiseblocker eLoops 1500 RPM aufmerksam geworden, weil sie bei 12V (37DB) einen Radiator-Luftstrom von 25 CFM haben, dass ist äußerst effizient.
Leider gibt es die Lüfter derzeit nur in 120mm und aufgrund der patentierten Konstruktion lassen sie sich nur im Push-Modus einsetzen, ansonsten führt das Lüfterlayout zu hörbaren Luft-Resonanzen weil die Luft nicht auf den Seiten entweichen kann.
Dementsprechend wären die Lüfter wohl ausschließlich als Exhaust einsetzbar.

Mein Lüfter-Layout würde jetzt wohl so aussehen:
Front Intake: 2x BeQuiet Pure Wings 2 (120mm)
Bottom Intake: 1x Phanteks PH-F140SP (140mm) - (im Lieferumfang)
Top Exhaust+Radiator: 2x Noiseblocker eLoop-1500 PWM (120mm)

Der Phanteks PH-F120SP ist leider noch nicht in der Datenbank, dementsprechend weiß ich nicht wo er sich platzieren würde.
Auf den Rear-Exhaust würde ich verzichten weil die eLoops das locker alleine hinbekommen würden.
Außerdem ensteht dadurch ein leichter positiver Druck im Gehäuse.



[Sahee]

So, ich habe jetzt alle Komponenten bis auf meine Grafikkarte in den neuen PC eingebaut.
Letzlich habe ich mich gegen ein BAY-RES entschieden und stattdessen ein Tube-Reservoir mit Pumpen-Adapter gekauft (EQ XRES D5).
Dadurch hat sich einiges in meiner Planung geändert, zum befestigen des Tube-RES benötige ich einen HDD-Käfig...
Deshalb lässt sich kein Radiator mehr an der Front anbringen, dieser wäre durch den HDD-Käfig blockiert.
Hinzu kommt das der untere Front-Lüfter die Luft durch die HDD's und das Tube-RES blasen muss, demenstprechend benötigt er einen hohen statischen Druck.
Die beiden mitlieferten Phantek 140mm Lüfter sind derzeit in der Front installiert, leider sind sie zum einen sehr laut und erzeugen auch keinen guten Airflow.
Trotzdem werde ich einen der beiden Lüfter für den REAR-Exhaust verwenden, zumindest bei 7V sind die Lüfter relativ leise, wenngleich der Airflow dann maximal befriedigend ist.

Edit:

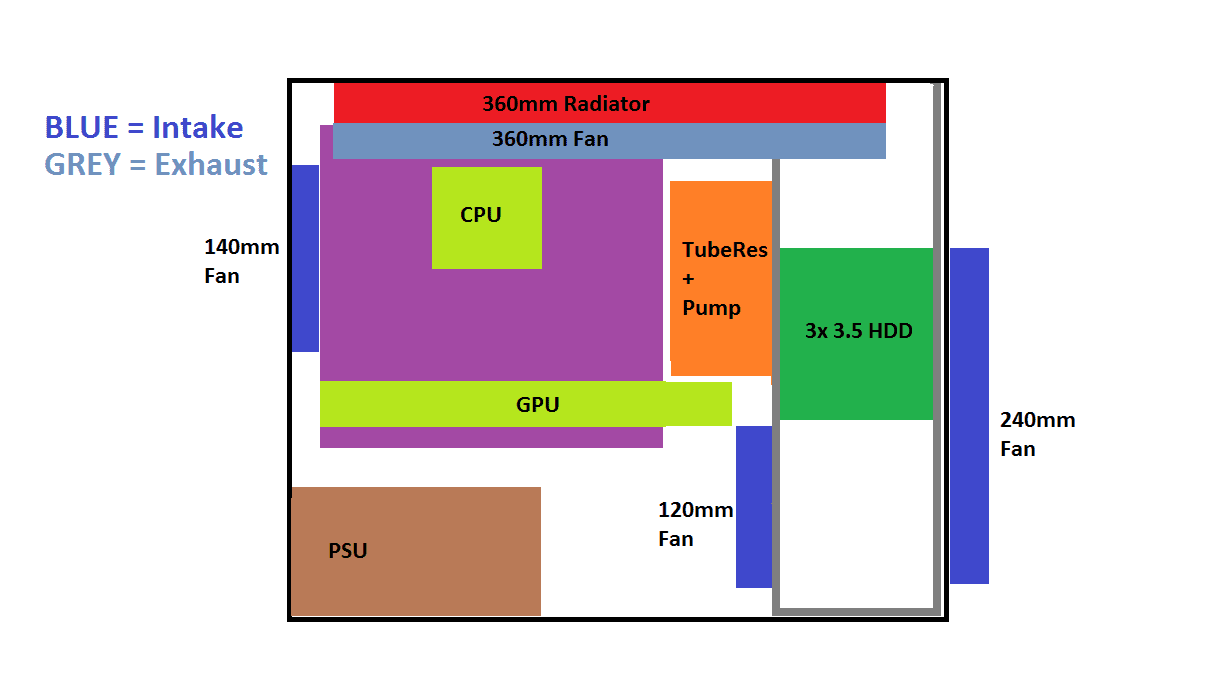

Mein finales Setup:
