[Projekt] Plane den Kompletten Bau eines neuen HTPC Gehäuses.

[Merlineb1]

So bin gerade beim planen eines neuen HTPC Gehäuses was auch für Wasserkühlung ausgelegt ist.
Projekt steht noch am Anfang und ist noch in Planung.

Ich habe jetzt erst einmal einen groben Aufbau mit der Anordnung der Komponenten gemacht.
Daraus erschließt sich am ende eine Gehäusegröße von circa Breite 580mm Länge 580mm und Höhe 170mm.
Da der Rechner auch zum Spielen ausgelegt ist fällt das ganze wegen den Radis etwas größer aus.

Was alles verbaut werden soll.
1200W Netzteil, Asus Rampage III Extreme, Watercool SILENTstar HD-Quad Rev2.0 mit 4 SATA Platten, DVD Brenner, 2 mal MagiCool SLIM DUAL 240 Radiator, 2 mal MagiCool SLIM TRIPLE 420 MC Radiator, Aquastream XT, AGB, Megtron LCD Modul, Aquaero 4.0, iMON VFD Display, und etwas Kleinkram.

Das sind natürlich sehr viele Sachen die Optimal unter gebracht werden müssen und dabei soll das Gehäuse natürlich so klein wie nur möglich bleiben.

Das Gehäuse soll aus masiven Aluminium gebaut werden. Habe zur Zeit das Origenae X11 Gehäuse und das ist auch aus masiven Alu und das hatt mir gefallen. Deshalb möchte ich das soweit bei behalten.

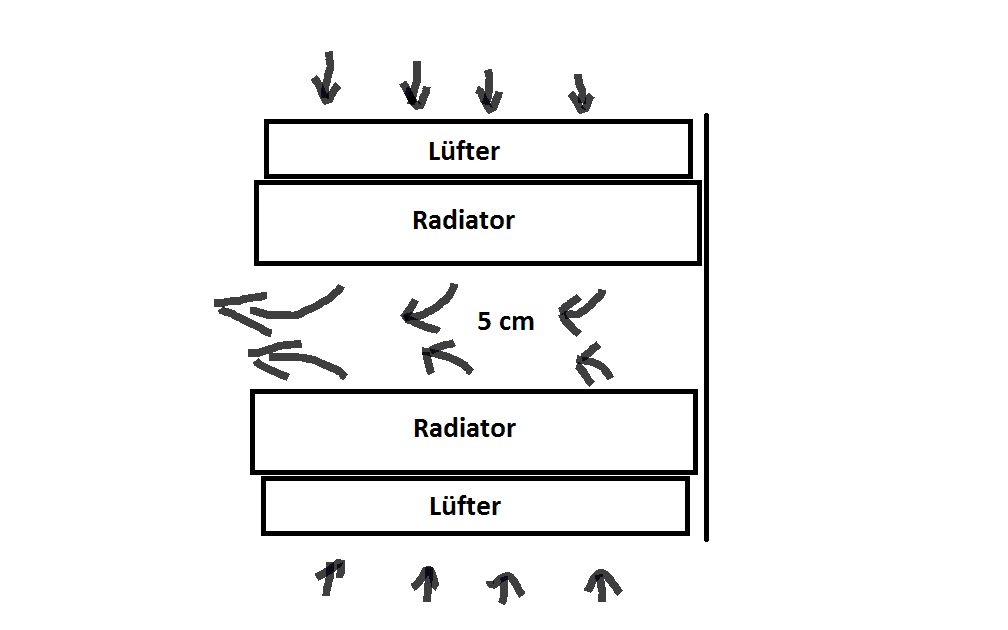

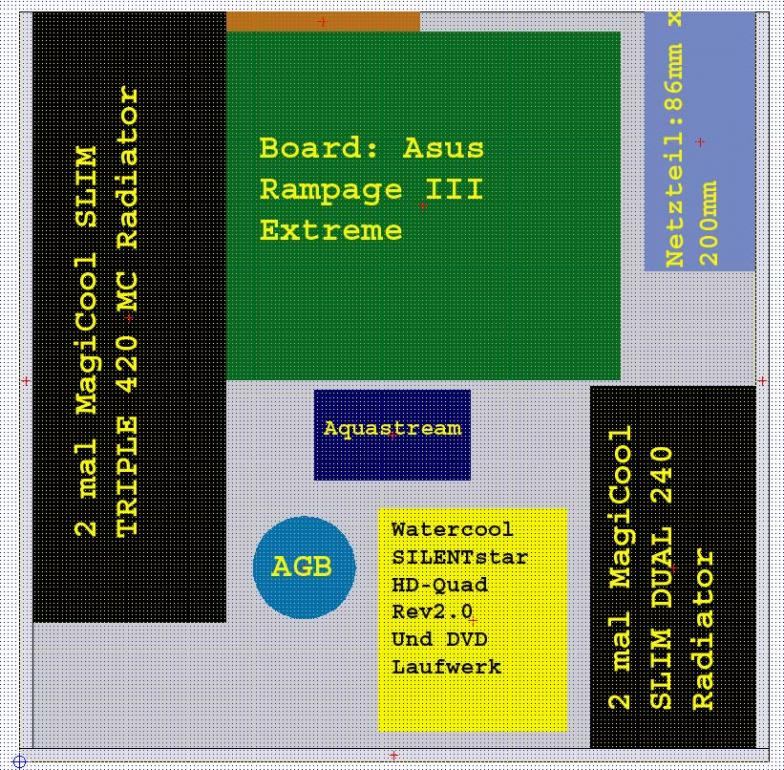

Im Anhang ist mal der erste Aufbau mit den Komponenten die genau nach ihrer Größe angeordnet sind. Dann noch eine Skitze für die Anordnung der Radis welche ein eigenes Gehäuse bekommen.

Wenn jemand Verbesserungsvorschläge hatt einfach sagen und ich kann schauen wie man es umsetzen kann. Da noch alles in Planung ist sind Änderrungen noch Möglich.

Mfg. Denny



[Grummel]

1200W Netzteil!? Was kommt denn da für ein Prozessor rein - und wie viele High-End Grafikkarten...? Holy Moly.

58x58 cm ist schon recht gewaltig groß. Gut, dafür ist es recht flach. Eine Alternative wäre, in zwei Ebenen in die Höhe zu bauen. Ist aber reine Geschmackssache und hängt letztendlich vom Aufstellungsort ab.

Ich bastele auch gerade an einem HTPC auf mATX Basis - der wird aber nur 26x26x26cm. Man muss es nur wollen und um jeden Millimeter kämpfen... dann geht das auch klein.



[Merlineb1]

Also CPU ist soll ab i7-960 und zweim mal GTX 480.
Da sind die 1200W schon OK.

Höher möchte ich nicht bauen.
Problem sind halt nur die Radis, da die sehr viel Platz weg nehmen und Extern möchte ich nicht unbedingt. Da ich zwei mal im Jahr nach Österreich auf Saison fahren und der Rechner mit geht soll alles in ein Gehäuse. Habe keine Lust mehr immer Schlauch ab und Radi extra verstauen.

Platz dafür habe ich gerade so auf den Schreibtisch.

Mfg. Denny



[Turbostaat]

Irgendwie habe ich wohl andere Vorstellungen eines HTPCs. Bei dir kann man ja schon fast von ausgehen einfach einen Bigtower auf die Seite zu legen und da hast du dein "HTPC".

Zumal ich die Konstruktion deiner Wakü nicht ganz nachvollziehen kann. Du würdest einfach, besser und billiger fahren wenn du einfach einen Mora2 (oder 3 sofern er mal heute kommt) verwendest



[Merlineb1]

Wie schon gesagt habe ich zur Zeit einen externen großen Radi aber das gefällt mir irgendwie nicht so richtig.
Deshalb möchte ich eine Interne Lösung haben mit ausreichend Kühlleisung und leise.
Das dadurch das Gehäuse größer wird, damit kann ich leben.

In mein jetzigen Gehäuse hatt das Rampage III Extreme sowieso keinen Platz also muß was anderres her.
Einen Tower möchte ich auch nicht haben.
Das HTPC Gehäuse was ich jetzt habe ist 43cm x 43cm und 16cm hoch.
Das neue würde damit um 15cm in Breite und Länge größer werden.
Das währe dann auch nicht zu viel wenn man bedenkt das die Radis dort auch noch drin sind.

Vieleicht lässt sich bei der Aordnung der Radis noch was machen aber die sollten schon in ein eigenes geschlossenes Gehäuse kommen wo der Luftstrom nicht mit der Hardware in Kontakt kommt.

Mfg. Denny



[Scynd]

Ich würde auch statt der 4 Radis einen Mora oben in das Gehäuse bauen. Wenn du nicht willst das die erwärmte Luft vom Radi auf die Hardware trifft, setz die Lüfter innen an den Mora und lass sie aus dem Gehäuse blasen. So bekommt deine Hardware nen guten kühlen Luftzug ab ;-)



[Dragonkiss]

Klingt ganz Interessant dein Projekt.
Die Größe ist nicht so entscheident^^ Ich selber versuch auch gerade ne Wakü in ein PowermacG4 zu bekommen (alles intern).
Das einzige was mir bei deim Projekt sorgen macht sind die Lüfter.
6 Lüfter die sich anpusten machen bestimmt mächtig viel Wind, das könnte laut werde.
Da solltest auf jedenfall gute Silent Lüfter verbauen und drosseln...sonnst wird der Luftstrom ziemlich pfeifen.

Bin gespannt was draus wird...*Abo gemacht*



[EbulaWIP]

Vieleicht kannst du ja einen von den 420er überm Mainboard anbringen, dann sparst dir ein bischen platz und versorgst das auch direkt mit luft. Warum gehst du eigentlich nicht auf 280er statt 240er? Da hast dann noch ein bischen leistung und das sollte ja auch noch rein passen.
Ich würde mich an deiner stelle auch mal mit sketchup beschäftigen, da kann man schön in 3 dimensionen planen.



[Lawitz]

sketch up is super, dauert eine kurze weile bis man sich eingearbeitet hat aber dann läuft das gut und man hat eine milimitergenaue zeichnung des cases, so kann man viel besser darüber nachdenken als sich das im kopf vorzustellen.

hier mein case in der entwicklung (ca. 80% fertig geplant):

das wird unten noch etwas gekürzt und noch einige kleinigkeiten. Wenn jemand ideen hat wie man noch platz sparen könnte bitte posten. dimensionen bis jetzt ca: 670x670x250 als Radis hab ich 2x420 magicool geplant, das wäre in etwa mora niveau oder? weil:
mora: 12x12x9=1296cm²
2x420: 14x14x5=1176cm²
Differenz zum Mora: 120cm² weniger als ein 120er single
ich nutze geringe drehzahlen also gibt es kaum leistungsunterschiede zwischen dünnem magicool und deutlich teureren rivalen. Das müsste doch reichen auch wenn ich 500rpm lüfter nehme um einen neuen leistungsstarken pc (single gpu, cpu, mainboard) zu kühlen und viel spielraum für cpu oc und zukünftige systeme zu lassen? oder könnte das mal knapp werden irgendwann? weil je nachdem muss ich schon einplanen wo ein weiterer radi am besten hinkommt.

Ich könnte einfach einen Mora holen und fertig, aber ich finde das hässlich mit externem radi also mache ich es intern.
wenn ich es übertreiben wollte könnte ich insgesamt verbauen: 2x420,2x280 (bzw. 1x560) und 3x140 was macht:
14x14x13=2548cm² und all das intern. wenn ich ein wenig an der höhe spiele dann sogar noch mehr



[Merlineb1]

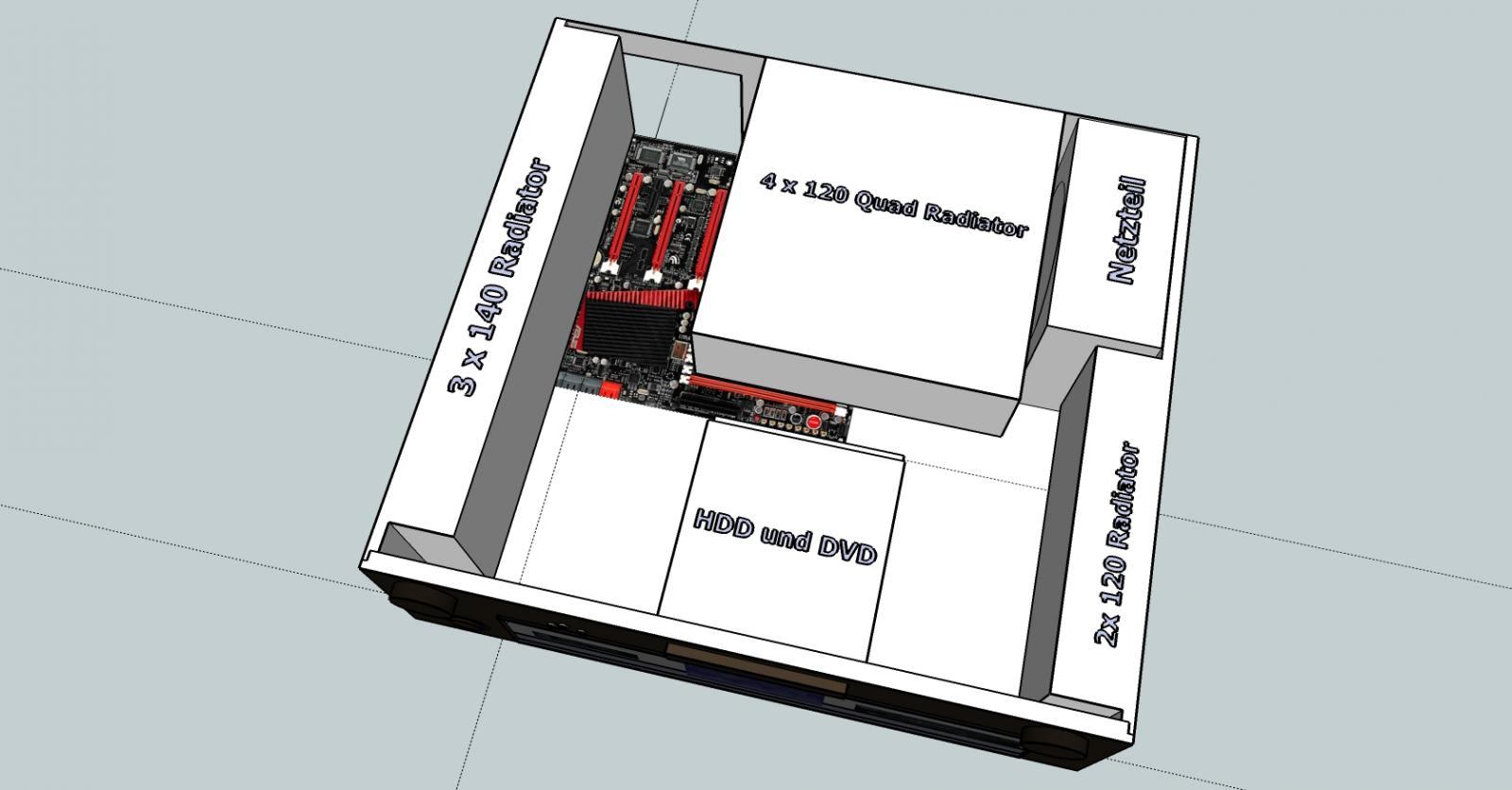

So habe mich mal etwas mit sketch up probiert.
Ist nicht ganz so einfach da was umzusetzen aber für den Anfang reicht es.

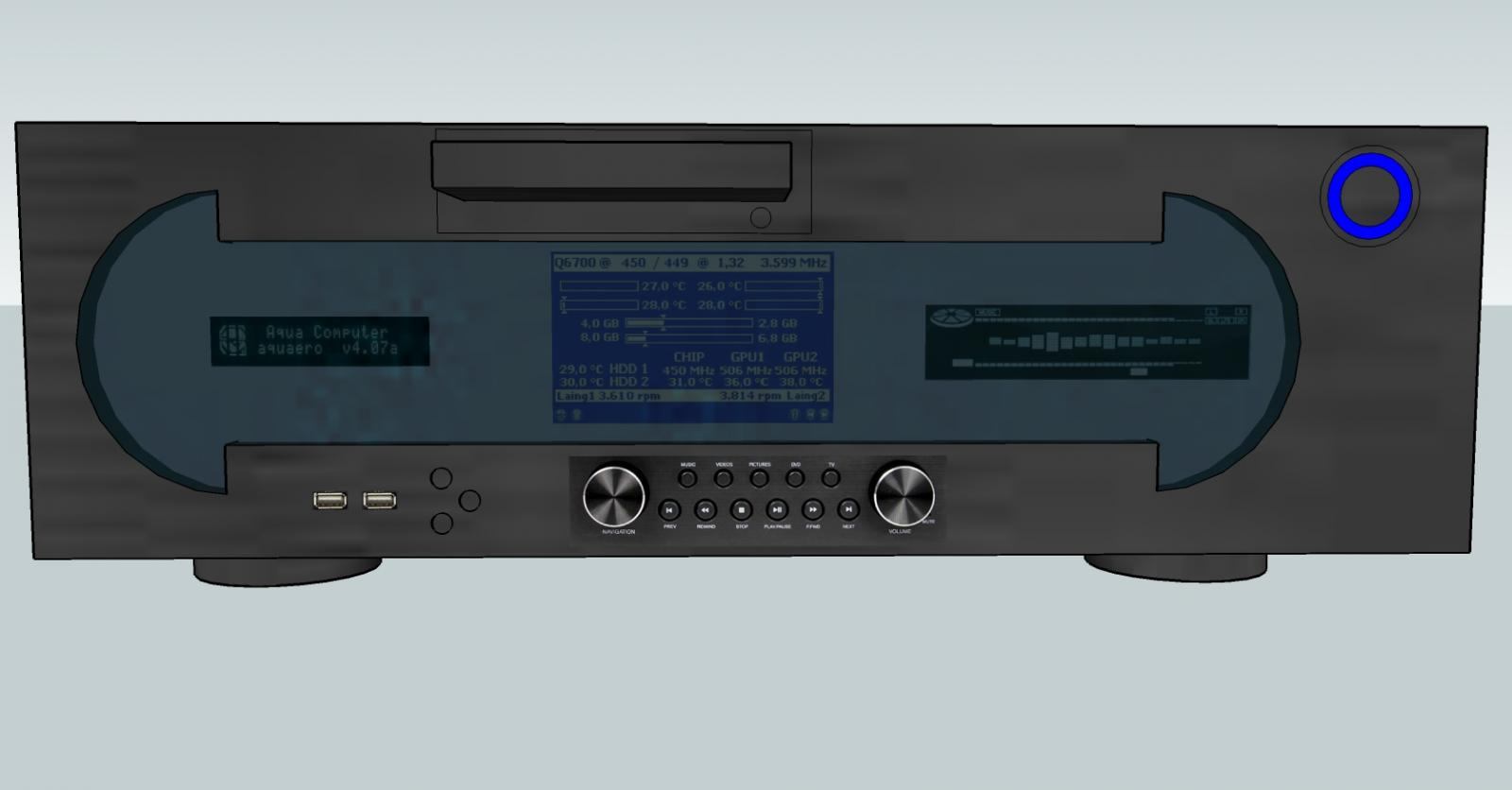

Die Displays in der Front werden von dunklen Plexiglas abgedeckt welches nur Licht durchlässt.
Es fehlen auch noch einige Mediatasten in der Front.

Als Displays habe ich einmal das Alphacool LCD-Display verwendet, Aquero und Antec Veris Premiere Multimediastation Interface welches dann zerlegt wird und an die Front angepasst wird.
eventuell muß das Gehäuse noch um ein par Zentimeter vergrößert werden wenn an einigen Stellen der Platz zu gering ist.
Zu 90% passen aber die Maße und Gehäuse wird citca 560x 500x 170 mm Groß. Es fehlen aber noch AGB und Pumpe aber dafür sollte auch noch Platz sein.

Habe also zu vorher noch etwas eingespahrt.

So nun erst einmal die Bilder vom Aufbau.

Mfg. Denny



[Merlineb1]

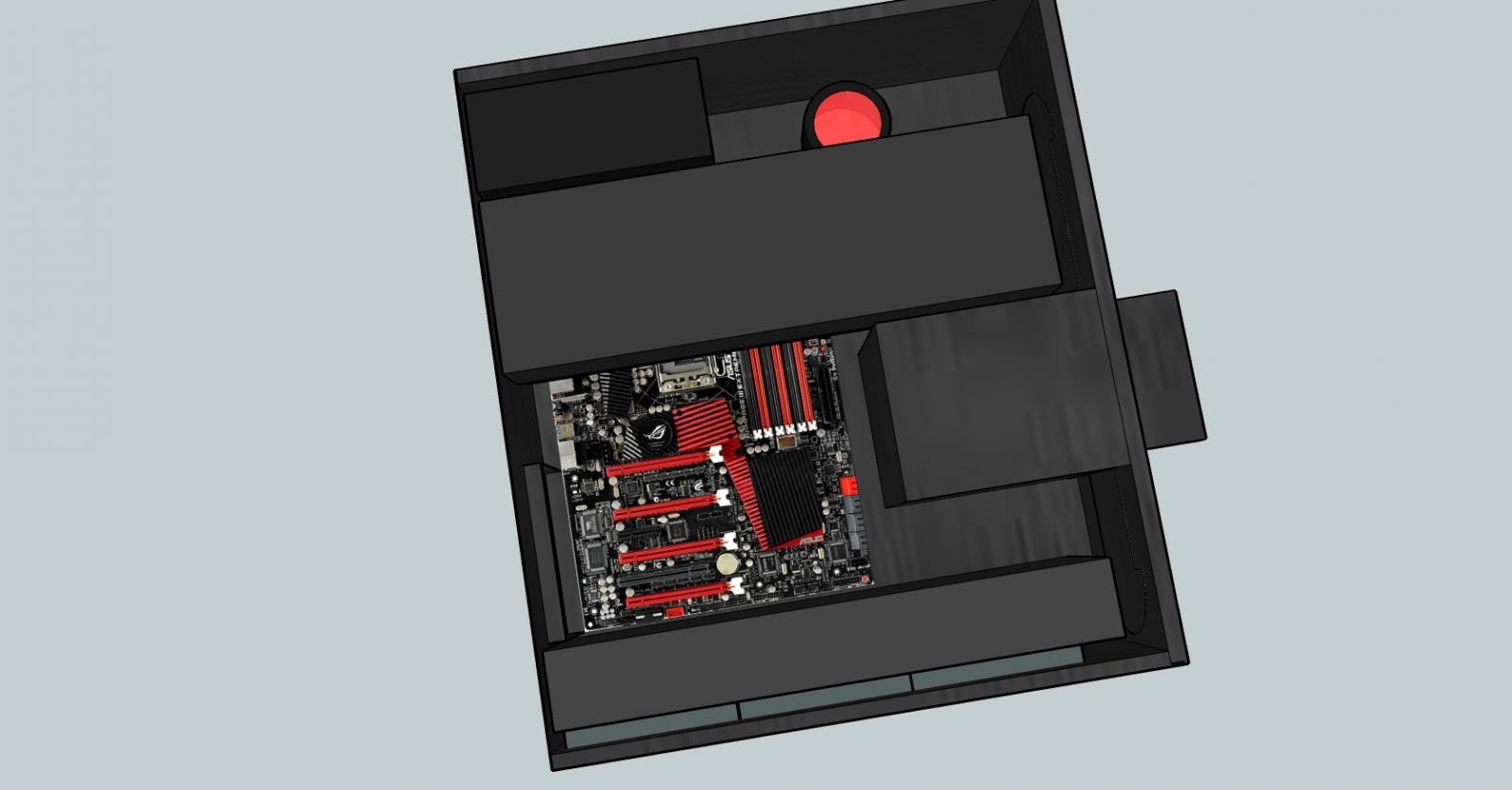

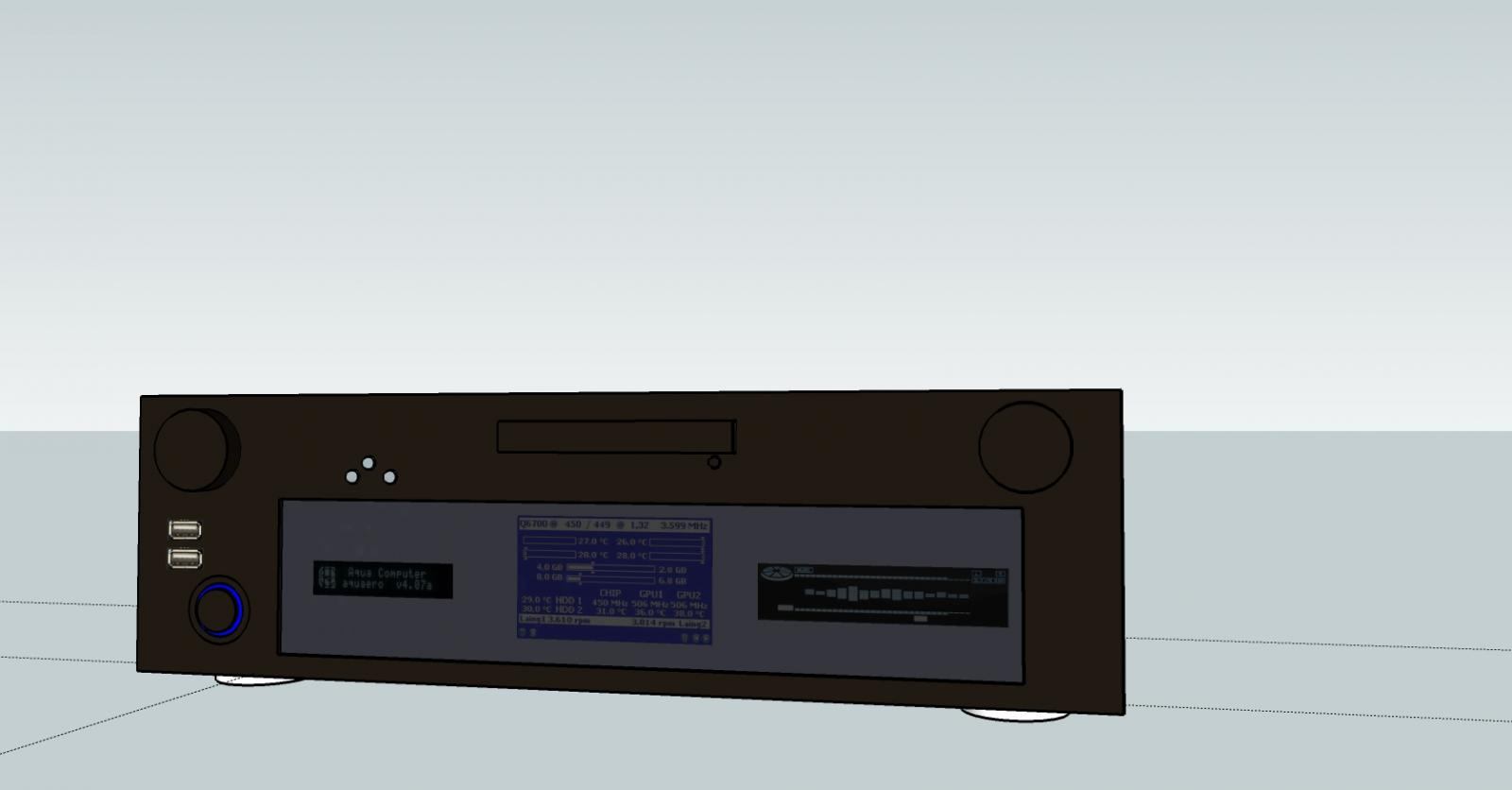

So habe jetzt noch einen anderren Entwurf der mir schon etwas besser wie der erste gefällt.
Verbaut sind dann jetzt zwei 420er Radis genau genommen airplex revolution 420/360. Von der Oberfläche her fast so groß wie ein Mora.
Sollte also ausreichend für die Kühlung sein.
Radis werden so eingebaut das kalte Luft von Außen angesaugt wird. Muß dann nur noch Außschnitte (eventuell mit Lüfter) machen die die Angesaugte Luft nach Außen bringen.
Gehäusegröße währe genau so groß wie vorher.
Nun erst einmal Bilder.

Mfg. Denny



[Merlineb1]

Hier die restlichen Bilder, da nur 5 gehen.
Währe über Komentare und Verbesserungsvorschläge dankbar.

Mfg. Denny



[Merlineb1]

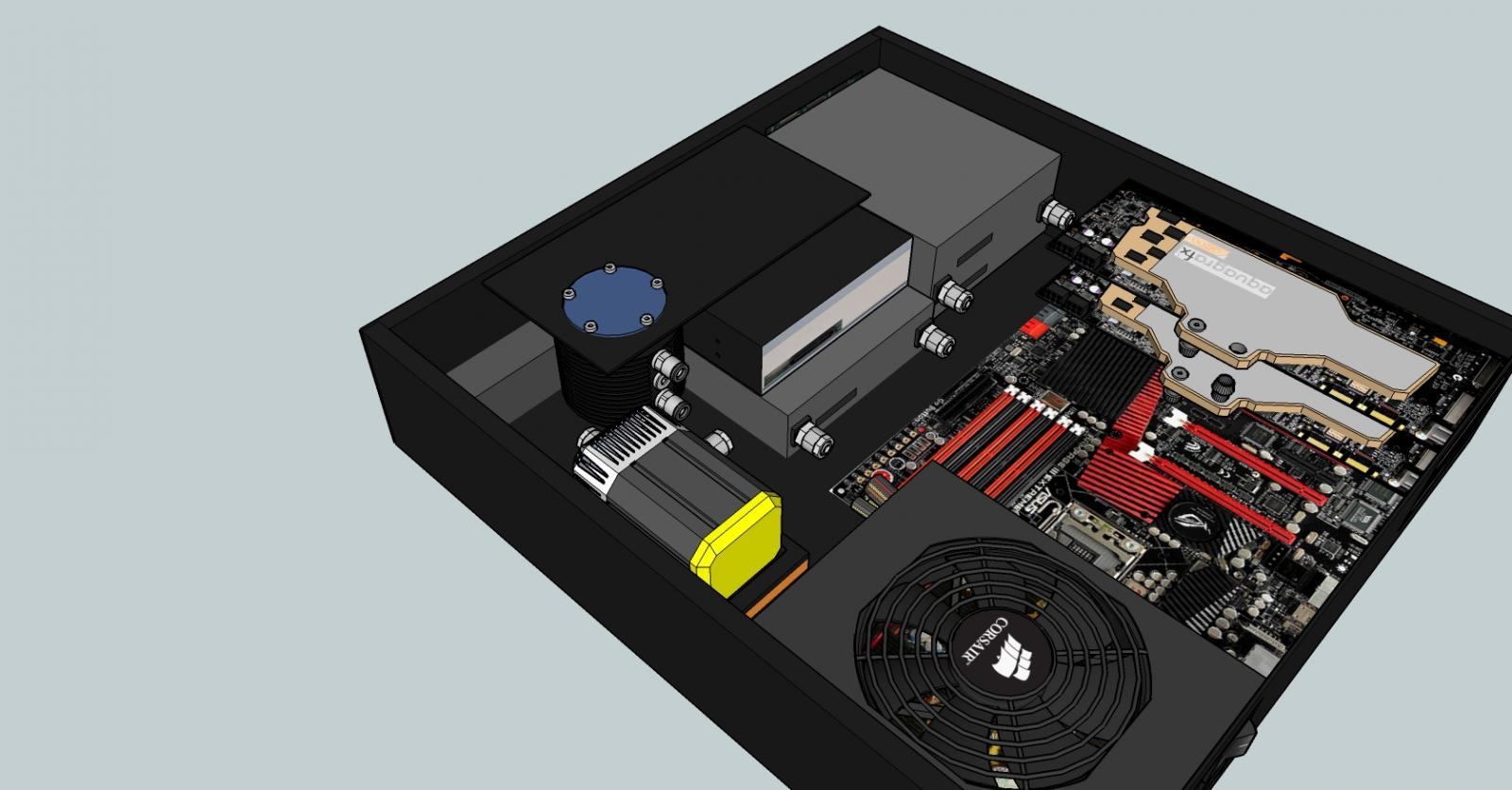

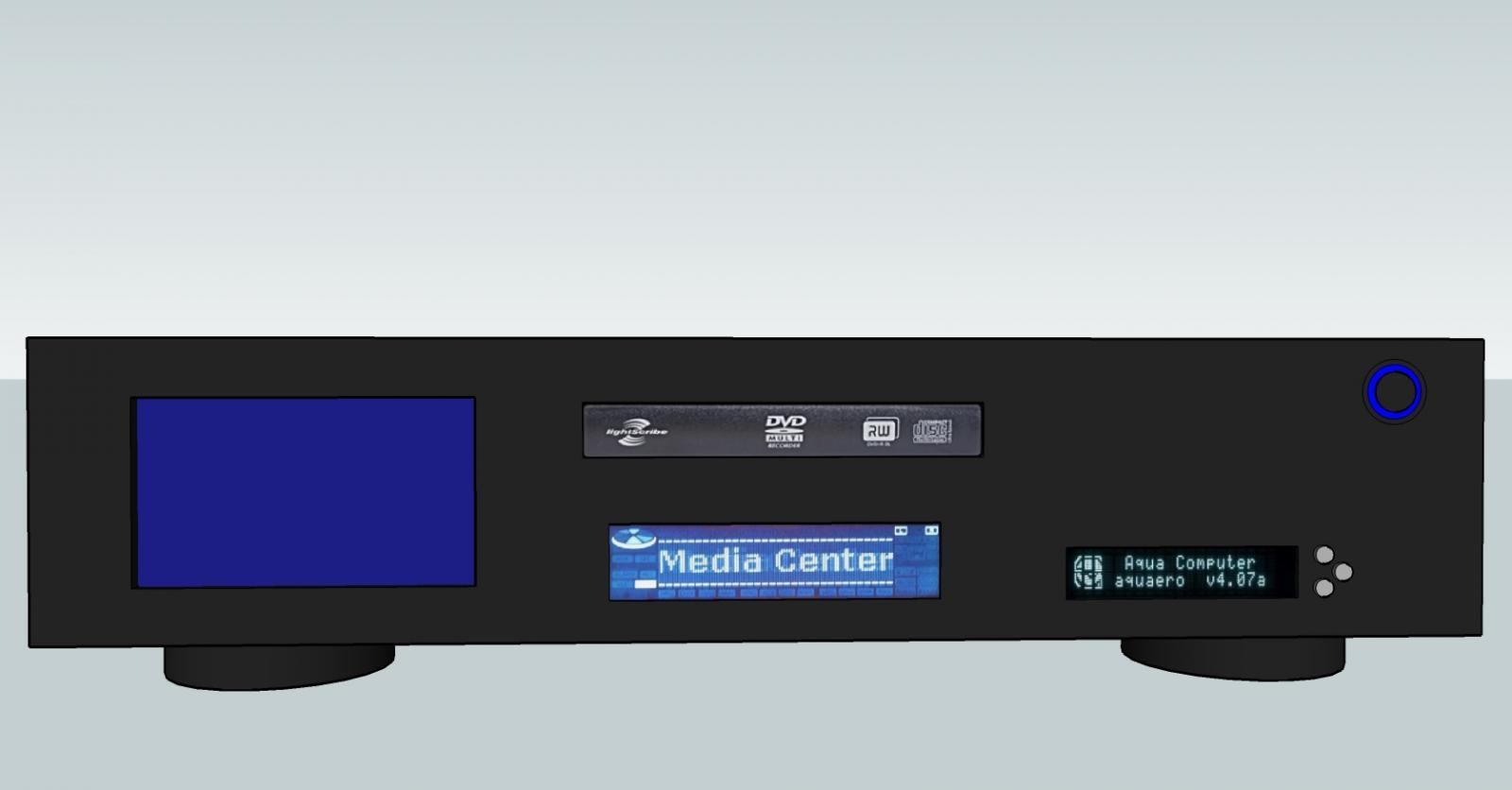

So habe jetzt nochmal an den Entwurf gearbeitet.
Hier habe ich es so klein wie möglich gemacht, so das alles nötige rein passt.
Diese Variante ist auf einen Externen Radiator ausgelegt was dann sicher das beste sein wird.
Gehäuse hatt nun eine Höhe von nur 10cm ohne Standfüße, breite ist 48cm und die Tiefe ist 50cm.
Kleiner geht es jetzt wirklich nicht mehr und ich finde als HTPC Gehäuse mit zwei GTX 480 Karten und vieleicht noch anderre Soundkarte kann es sich schon sehen lassen.

Ein par Kleinigkeiten fehlen noch (Externe Anschlüsse für Radiator, 120mm Gehäuselüfter in den Deckel und getöntes Plexiglas vor den Displays sowie noch die ATX Blende.

Als Vorlage kann man den Entwurf aber schon nehmen.

Nun muß erst einmal die restliche Hardware bestellt werden damit man dann genau ausmessen kann und die Gehäuseteile anfertigen lassen kann.

Hier nun die Bilder.

Mfg. Denny



[Scynd]

Hi,
sieht doch schonmal recht gut aus
Mir ist aufgefallen, dass deine Grakas parallel zum Mobo angeordnet sind. Willst du flexibele PCI-E Riser Cards benutzen? Würde mich sehr interessieren, da ich das beimeinem nächsten Projekt auch vorhabe. Weist du ob die Dinger FPS kosten, oder verursachen die keine Verluste?

Gruß Scynd



[EricN]

wo habt ihr die detailgetäuen bauteile herr? wohl nicht selber gezeichnet? sieht hammer aus



[Merlineb1]

Genau werden über eine flexibele PCI-E 16 Riser Cards verbunden.
Sollten eigentlich keine Nachteile haben.

Die Modelle findet man in der Google 3D Galerie.
Muste zwar einige noch etwas anpassen aber das ging leicht.
Wenn man sich damit etwas beschäftigt bekommt man das leicht hin.
Und mit etwas Zeit und Außdauer bekommt man damit auch eigene Modelle hin.

Soweit gibt es erst einmal nix neues, da mir noch etwas an Geld für die Hardware fehlt, da ich erst die Hardware kaufen werde und dann das Gehäuse baue wird es noch etwas dauern bis es langasm weiter geht.

Bei den letzten Entwurf hatt sich nix getahn, da ich den jetzt sehr gut finde und auch so umgesetzt wird.
Muß halt schauen ob ich mit den Platz auch hin komme wegen den Kabeln, deshalb erst die Hardware die dann angeordnet wird dann wird gemessen und die Seitenteile vom Gehäuse erstellt.

Ist das dann erledigt gehen die Aluplatten zum bearbeiten und dann wird gebastelt.

Mfg. Denny



[pajaa]

@Merlinb,

Denk bitte daran, daß du unter dem Mainboard noch ca. 5mm Platz brauchst, und das Board samt Sockel 10mm hoch ist.
Abgesehen davon sollte das Gehäuse sich besser an die Hifi-Breite von 430mm halten, damit es sich in evtl. vorhandene Komponenten einfügen lässt.



[Merlineb1]

@Merlinb,

Denk bitte daran, daß du unter dem Mainboard noch ca. 5mm Platz brauchst, und das Board samt Sockel 10mm hoch ist.
Abgesehen davon sollte das Gehäuse sich besser an die Hifi-Breite von 430mm halten, damit es sich in evtl. vorhandene Komponenten einfügen lässt.

Hifi Breite bekomme ich nicht ganz hin da das Bord etwas größer ist und durch die geringe Höhe das NT umgelegt werden muß. Außerdem steht das Hehäuse eh getrennt in einen eigenen Fach vom AV Receiver und Sat-Box. Da man ja am Rechner mal öffter ran muß al an die anderren Sachen

Das mit den Platz und der höhe des MB habe ich schon bedacht, deshalb kommt erst die Hardware und dann der Rest somit kann man wenn es zu eng wird immer noch etwas anpassen.

Mfg. Denny
