Problem: Plötzlich kein Bild mehr an GTX 970 - Achtung Bilderupdate!

Y

YoJo

Urgestein
Thread Starter
Mitglied seit
06.11.2008
Beiträge
1.350
Ort
Karlsruhe
Hallo Luxxer,

Muss mich dieses Mal an euch mit einem Problem wenden.

Als ich vorgestern Abend eine Runde Battlefield 4 zum Austesten meiner OC-Settings für die Grafikkarte gespielt habe, schaltete sich mein PC plötzlich aus.

Dachte zunächst, dass sich die Grafikkarte abgeschossen hat und versuchte den Rechner erneut starten.
Dabei tat sich jedoch nichts und aufgrund der späten Uhrzeit lies ich den Rechner über Nacht spannungsfrei stehen.

Am nächsten Tag lies sich der Rechner dann komischerweise auch problemlos starten jedoch ohne Bild. Habe daraufhin alle Displayausgänge ausprobiert (DVI und Minidisplayport). Leider erhielt ich hierbei nirgends ein Bildsignal, wobei das System scheinbar an sich normal hochfährt. Tastatur- und Mausbeleuchtung gehen an und der Rechner bleibt an.

Als nächsten Schritt baute ich die Karte aus und startete das System mit dem HDMI-Ausgang des Mainboards - alles ohne Probleme.

Daraufhin baute ich eine alte HD4870 ein, aber auch hier hatte ich keinerlei Bildsignal.

Zuletzt viel mir bei offenem Gehäuse ein Art Zwitschern aus dem Netzteil auf. Des weiteren dreht der Grafikkartenlüfter subjektiv recht schnell und das System startet sich alle 20-30s neu.

Angaben zu meinem System:

CPU: Intel 3570k
Mainboard: MSI Z77A-G41
Grafikkarte: Palit GTX 970 umgerüstet auf Wasserkühler am Vortag des "Unglücks"
Windows 8.1 64-bit


Würde mich sehr über Ratschläge freuen.
Falls notwendig kann ich mit etwas Aufwand ein Netzteil und Arbeitsspeicher organisieren.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Tippe aufs nt welches mit der last einer 4870 btw gtx970 nicht klar kommt. Teste das mal mit einem anderen nt.

Hallo Reaver,

Vielen Dank für deine Antwort.
Die GTX 970 ist leider schon seit Oktober verbaut und bei dem Netzteil handelt es sich um ein 1kW-Gerät.

Tauschnetzteil hab ich trotzdem mal organisiert und werde morgen mal das eingebaute Netzteil mit dem Multimeter mal spannungstechnisch durchprüfen.

Mein Verdacht liegt auch auf dem Netzteil - gerade dieses Zirpen wundert mich etwas.

Habe vorher mal alle drei 12V-Phasen des Netzteiles an die Grafikkarte angeschlossen - keine Besserung.

hast einfach mal einen anderen PCIe Slot probiert? Kann ja in dem Fall nur am Netzteil (PCIe Leitung) oder am Mainboard (PCIe Slot) liegen wenn du den PC mit integrierter GPU nutzen kannst und mit 2 externen GPUs Probleme hast.

Wenn der Rechner einfach ausgeht dann ist es das Netzteil.

Um welches Modell handelt es sich denn?

drehende lüfter bzw. ein scheinbar laufender PC ohne bild, deuten auch oft aufs Netzteil hin!

Hallo Luxxer,

Danke für die Antworten.
Habe heute mal leihweise ein anderes Netzteil eingebaut.

Leider hat dies keine Besserung gebracht. Mit beiden Grafikkarten hatte ich kein Bild bzw. irgendwie startete der PC in den meisten gar nicht - wie komplett tot.

Konnte aus verschiedenen Kombinationen leider kein Muster herausarbeiten.

Die GTX 970 habe ich provisorisch auf Luft umgebaut und in dem Leihrechner verbaut. Leider zeigte sie auch hier keinerlei Bildsignal. Der Tauschrechner startete aber zuverlässig.

Täusche ich mich aber deutet das nicht darauf hin, dass hier mehr als nur eine Komponente den Geist aufgegeben hat? Irgendwie hab ich Grafikkarte, Mainboard und Netzteil im Verdacht.

Wobei ja der PC ohne Grafikkarte fehlerfrei hochfährt - doch nur eine defekte Grafikkarte?

Normalerweise lassen sich ja durch Komponententausch Fehler finden, aber bei mir werfen neues Netzteil und Grafikkarte nur noch mehr fragen auf.

Das wird teuer :(

Bin leider gestern Abend nicht dazu gekommen mich mit dem Rechner zu beschäftigen. Halte euch auf dem Laufenden!

Eventuell ist das Board so defekt, dass es die eingebauten pcie Karten grillt? das würde erklären wieso die 970 auch in einem anderen Rechner nicht funktioniert. Oder aber das Netzteil zerschießt alle angeschloßenen Grakas, denn diese bekommen ja zusatzstrom aus extra Leitungen. Hast du eine pcie Karte ohne Stromanschluss da(hd5450 oder sowas), dann würde ich folgendes machen:

- HD5450 in anderen Rechner einbauen zur Überprüfung ob sie geht
- HD5450 in deinen Rechner einbauen
--> geht es dann ist der PCIE Slot deines Mainboards heile und das Netzteil hat einen weg
--> geht es nicht dann hast du Probleme mit dem PCIE Slot
- HD5450 in den anderen Rechner einbauen und überprüfen, ob er damit noch startet
--> startet er nicht: dein Rechner zerschießt dir die Hardware
--> Startet er: Dein Rechner (Netzteil ausgenommen) zerschießt keine Hardware

Wieso eine hd5450? die bekommst du mit glück für einen zehner.

Also das mit der Grafikkarte wäre zu überlegen.

Meine andere Idee wäre ein effizientes Netzteil. Ich habe hier ein 1000W Netzteil aus alten Zeiten (Crossfirespinnereien :) ...). Ein kleines 500 Watt Netzteil würde mir ausreichen und das ein oder andere Watt sparen. Dadurch könnte ich das Netzteil mal ausschließen.

Ich vermute zur Zeit, dass so wohl Mainboard als auch Grafikkarte was haben...

500W bei 90% Effizienz sind 400W
da bist aber schlecht gerüstet ;)

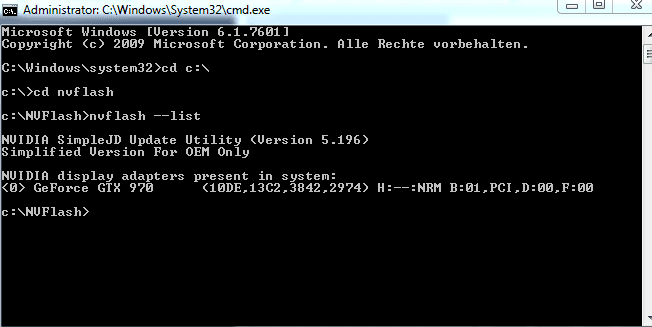

schon mal in msdos geschaut ob die Karte überhaupt noch angezeigt wird? (mit igpu starten ,Karte in einen PCI Slot ,muss keinen Strom über PCIe Stecker kriegen,Slot reicht)
Auch wenn die Karte deaktiviert/Bios gecrast oder sonstiges wäre ,muss Sie da noch angezeigt werden,wenn nicht ist sie im Arsch leider.....

müsste dann so aussehen etwa.....


Anhänge

  • nv.PNG
    6,9 KB · Aufrufe: 286
Hallo Zotaczilla,

Sieht leider so als, als wär die Karte komplett hinüber... zeigt bei mir keine Grafikkarte an, egal welcher PCI-Slot.

Hat die Karte ein zweites Bios ? Vielleicht hat es das Bios zerschossen. Schalter umlegen und hoffen, das sie wieder läuft.

@Pickebuh: Es handelt sich leider um die Retail Zotac mit GTX 670 Kühler - also kein zweites BIOS.

Hallo Zotaczilla,

Sieht leider so als, als wär die Karte komplett hinüber... zeigt bei mir keine Grafikkarte an, egal welcher PCI-Slot.
Zum Vergrößern anklicken....
keine guten Nachrichten....:-(
Hatte noch nie mit dem Support von Palit zu tun,kann Dir nicht sagen wie die drauf sind...... probieren kann man es Sie einzuschicken! Ob Du angibst den Kühler gewechselt zu haben ,ist Dein Ding. Wenn Sie die richtig prüfen,merken Sie es eh.

Ich hatte schon eine Palit und werde nie wieder so eine Karte kaufen. Asus ist da sehr gut, was solche Sachen angeht =)
Ich denke mal das dein Netzteil, deine Grafikkarte gegrillt hat. Bzw die Verbindungsstecker ein Ding weg haben. Wenn du an eine GK kommen kannst wo kein zusätzlicher Strom gebraucht wird, kannst du auf Nummer sicher gehen. Bzw. gehst du in einen Laden und gibst 30 - 40 € aus =)

Hallo Luxxer,

Noch einmal Danke an Alle, die mir Ihre Ratschläge zukommen lassen.

Heute habe ich mir den Kühler (Alphacool NexXxoS NVXP ursprünglich für GTX 670 gedacht) noch einmal genauer angeschaut.
Siehe da, ich habe am Bereich, der in Richtung Videoausgänge und Mainboard zeigt, ein Entdeckung gemacht.
Habe leider direkt am Anfang mit dem Finger die Stelle berührt, da ich dachte es sei Dreck/Schatten.
Die komplette sichtbare Fläche war bräunlich:




Daraufhin habe ich mir die Grafikkarte an der passenden Stelle angeschaut und ein Bauteil ausfindig gemacht, welches sich scheinbar durch Hitzeentwicklung von seiner ursprünglichen Verlötposition verabschiedet hat und zudem deutliche Spuren aufweist.

Wie man auf den Bildern erkenne kann, ist die Stelle mit der Bezeichnung "RS1" gekennzeichnet:

Gesamtansicht der Karte:



Detailansicht:



Was mit der Bezeichnung "RS1" gemeint ist, erschließt sich mir leider nicht direkt.
R(esistor) also Widerstand ist oft auf der Platine aufgedruckt.
Ansonsten assoziere ich mit "RS" nur ein Flipflop - das erscheint mir aber in der heutigen Zeit etwas unnötig als externer Funktionsbaustein eingesetzt zu werden. Der Größe nach würde ich das Bauteil in Richtung Leistung stecken.

Ich frage morgen mal im Geschäft etwas herum, vielleicht hat ja einer von euch die rettende Idee.
Lötkolben und Ersatzteile sind kein Problem.

Update:

Mir ist gerade auf im Bereich der Netzteilanschlüsse die Markierung RS2 ins Auge gesprungen.
Dies kennzeichnet ein Bauelement identischer geometrischer Maße (intakt!) mit der Aufschrift "R005".

Könnte es sich bei den beiden Bauteilen um R(esistor)S(hunt), also um Shuntwiderstände zur Messung des Stromes handeln?
Ich werde morgen mal beide Bauteile mit dem Multimeter durchmessen und bei Erfolg (0,005??? Ohm Messung beim gesunden Bauteil) versuchen ein identisches Bauteil aufzutreiben.

Zuletzt bearbeitet:
Sollte dass wirklich ein Shuntwiderstand sein, könnte es das Bauteil sogar überlebt haben. Die Frage die sich mir stellt ist allerdings was da überhaupt passiert ist. Vergleicht man mit der GTX 670, so fällt auf dass RS1 dort auch nicht wirklich anders positioniert ist: http://abload.de/img/imgp445741s4c.jpg

MfG Urs

@Horstelin:

Ja das Layout der beiden Karten ist in diesem Fall identisch. Daher habe ich auch den GTX 670er Kühler auf die GTX 970 geschnallt. Ging fast 2 Tage gut :(

Da gibt es doch ein Abweichung.
Hab dir mal etwas markiert.

Dieses Bauteil mit dem mysteriösen X ersetzt die drei vorherigen Widerstände des GTX670-Referenz-Layouts.
Es ist deutlich höher und könnte so an deinen Kühler angestoßen sein. Einen Kurzschluss verursachen und somit eine Überlastung erzeugen, die auch dein Boards beschädigt hat. Bei dieser Stelle handelt es sich nämlich um die PCIe-Stromversorung über das Board, die nur bis 75 Watt ausgelegt ist !

Bau mal deinen Kühler wieder drauf und schau, ob dieses Bauteil deinen Kupferkühler berührt. Das erzeugt nämlich einen direkten Kurzschluss über den Shutwiderstand, was das Wegschmelzen erklären würde.

Zuletzt bearbeitet:
Hallo Luxxer,

Habe mir gestern Abend die Threads im Forum angeschaut - bin ja scheinbar nicht der Einzige.

Ärgerlich ist es deshalb, weil der Kühler ja wirklich zu 99% passt. Alle Komponenten abdeckt und sämtliche Bohrung 1:1 passen.

Schade, dass ich die Themen im Alphacoolforum nicht rechtzeitig entdeckt habe. Der Anfangspost war als Informationshäppchen einfach zu verlockend. Ich hoffe, dass ich mit diesem Thread vielleicht den ein oder anderen Unfall bei Anderen vermeiden kann.

Naja wenn man den Shunt nun schon neu Lötet kann man den Widerstand mit X auch durch drei einzelne Widerstände ersetzten. Schade dass du nicht aus Berlin kommst, sonst könnte man dass ja mal machen.

@Horstelein:

Das Löten ist kein Problem. Werde ich vielleicht mal angehen. Bauteile greif ich mir im Geschäft ab.

@citsejam: Ja die Grafikkarte hats auf jeden Fall erwischt. Der Rest läuft ohne Karte problemlos, tippe aber, dass der PCI Slot eventuell auch was weg hat.

Bin neu hier und wollte dazu was schreiben.In anderen Forum hat mich netter User auf dieses Thema aufmerksam gemacht.Hab seid gestern eine Gainward GF970GTX mit nVidia PCB.

Verbaut hab ich aber Watercool HEATKILLER® GPU-X³ GTX 760. Was eigentlich zu 100% gepast hat.

Hier paar Bilder.





Ich schätze das wird mit dem Alphacool NexXxoS verursacht.Wird nicht richtig passen :(
