Hallo,
Ziel: Durchflussfreundliches System aufzubauen mit den Kram den ich hier noch rumzuliegen habe. Ferner sollte man einfach den Filter wechseln können ohne das mir die ganze Brühe rausläuft. Befüllen und entlüften ohne mit den Benchtable Karussell spielen zu müssen oder aus der Wohnstube ein Schwimmbad zu machen. Bequem GPU und CPU Kühler testen.
Fazit vorweg: Ziel erfüllt

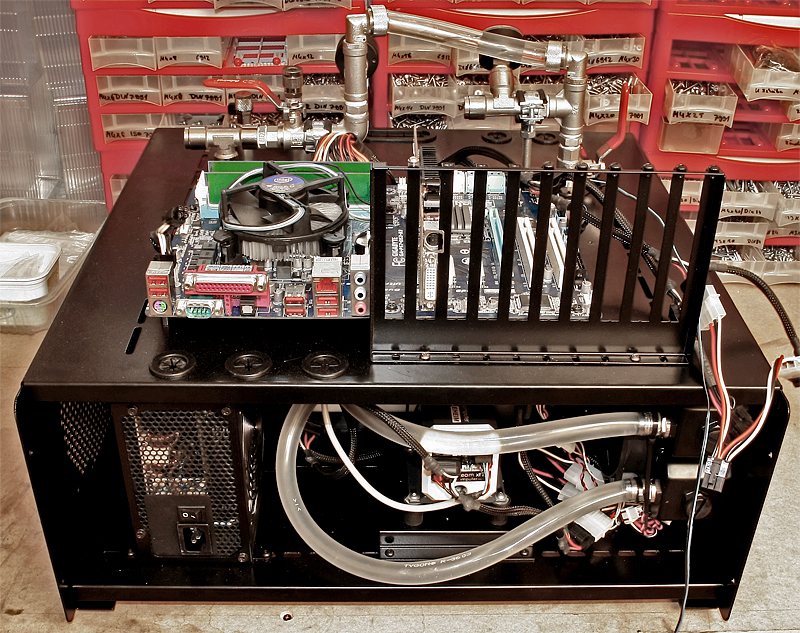

Das Gerüst besteht aus dem Phobya WaCoolT Benchtable Black. Für meinen Geschmack eine gute Konstruktion. Aussreichend schwer um die Schwingungen der Pumpe und der Platten zu kompensieren. Möglich durch 1.6mm Stahlblech. Streng genommen wurde alles wesentliche unterhalb verbaut. Dazu zählt die Aquastream die außerordentlich leise ist. Glücklicherweise hatte ich vom Duallaingcase damals noch Gummipuffer sodass ich die Pumpe schmerzfrei entkoppeln konnte. Man hört nun nur noch ein leises surren. Links befindet sich der überarbeitete G3/8" Anschlussgewinde Monsta Radi vom Phobya, ausgestatet mit 3Stk. Slip Stream 800U/min Lüfter mit einen Durchmesser von 120mm. Die Lüfter laufen ungedrosselt auf 12V. Eine geeignette Lüftersteuerung habe ich leider nicht mehr rumzuliegen gehabt.
Den Ausgleichsbehäter habe ich mir für dieses Miniprojekt selbst angefertigt. Vorteil; maximale Platzausnutzung und demzufolge sehr viel Volumen. Ich schätze gut 1000ml. Anschlüsse zeigen dahin, wo ich sie brauche und ich konnte noch 2Stk. G1/4" Gewinde zum befüllen und entlüften integrieren. Die anderen 3 Gewinde haben eine Gewindegröße von G3/8". Zwischen Pumpe und AGB hängt der Filter von Inno mit 150µm Gewebe sowie der Durchflussmesser High flow von Aquacomputer. Leider werden diese Produkte nur mit G1/4" Angeboten. Neben der Pumpe im übrigend die einzigen Bauteile die nicht G3/8" haben. Für den finalen Tetstand später ganz sicher keine Option. Dort soll komplett mit G3/8" Komponenten gearbeitet werden.
Im unteren Teil habe mit 13/16 Tygonschlauch gearbeitet. Sehr knickempfindlich da zu weich, somit kann dieser Schlauch oben nicht verwendet werden. Hier ist zunächst 13/19 Schlauch zu finden, der wiedderrum zu starr ist für eine flexible Anwendung. Aquatuning bietet mit 17,4/13 einen Schlauch der genau das bietet was ich benötige. Nähmlich ein Kompromiss aus 19/13 und 16/13. Bei der nächsten Bestellung werde ich mal 2m ordern.
Unten rum sitzt vorrübergehend noch ein 430W Netzteil von Be Quiet. Das wird in den nächsten Wochen rausfliegen und wird durch ein höherwertiges ersetzt. Vorraussichtlich etwas in der 1.2Kw Klasse. Obenrum findet man 2 Barometer wodurch sich der Druckabfall messen lässt. Messbereich liegt bei maximal 2Bar. Diese werden später auch noch gegen kleinere ersetzt. Bis 500mbar wird da bequem reichen da der Druckverlust sehr gering sein wird. Als CPU wird noch immer die beliebte I5 2500K eingesetzt. Aufgenommen von einen Gigabyte P67 DS3-B3. Was wo wie an Software zum benchen genutzt wird weiß ich noch nicht. Bei GPU wird es vorraussichtlich Furmark oder Heavenbench sein. Bei CPU möglicherweise Prime 95. Zum auslesen der Temps und des Durchflusses wird Aquasuite verwendet. Zum loggen habe ich bisher noch kein hübsches Programm gefunden. Letzteres wird aber nur bei CPU Kühler benches benötigt. Ich hoffe das sich da etwas finden lässt ähnlich wie bei meinen Teststand. Denn das würde neue Maßstäbe in der Genauigkeit bei den Tests setzen.
Angesichts keiner Planung und mit Daumen drücken das ich noch alles zusammen kriege ist daraus dennoch ein solides Benchsystem entstanden. Aktuell habe ich mit 240L/h bei 0 Last einen sehr guten Durchfluss. Das hatte ich zuvor mit den Teststand nicht gehabt. Da lag ich bei um 210L/h wobei die Werte auch nur bedingt vergleichbar sind da anderer Radi andere Pumpe und mit 10/8 deutlich kleinere Schläuche. Frage an euch, was würdet ihr anders machen und noch so einbauen? Ich will euch nich langweilen... hier die Bilder.
Ziel: Durchflussfreundliches System aufzubauen mit den Kram den ich hier noch rumzuliegen habe. Ferner sollte man einfach den Filter wechseln können ohne das mir die ganze Brühe rausläuft. Befüllen und entlüften ohne mit den Benchtable Karussell spielen zu müssen oder aus der Wohnstube ein Schwimmbad zu machen. Bequem GPU und CPU Kühler testen.
Fazit vorweg: Ziel erfüllt
Das Gerüst besteht aus dem Phobya WaCoolT Benchtable Black. Für meinen Geschmack eine gute Konstruktion. Aussreichend schwer um die Schwingungen der Pumpe und der Platten zu kompensieren. Möglich durch 1.6mm Stahlblech. Streng genommen wurde alles wesentliche unterhalb verbaut. Dazu zählt die Aquastream die außerordentlich leise ist. Glücklicherweise hatte ich vom Duallaingcase damals noch Gummipuffer sodass ich die Pumpe schmerzfrei entkoppeln konnte. Man hört nun nur noch ein leises surren. Links befindet sich der überarbeitete G3/8" Anschlussgewinde Monsta Radi vom Phobya, ausgestatet mit 3Stk. Slip Stream 800U/min Lüfter mit einen Durchmesser von 120mm. Die Lüfter laufen ungedrosselt auf 12V. Eine geeignette Lüftersteuerung habe ich leider nicht mehr rumzuliegen gehabt.
Den Ausgleichsbehäter habe ich mir für dieses Miniprojekt selbst angefertigt. Vorteil; maximale Platzausnutzung und demzufolge sehr viel Volumen. Ich schätze gut 1000ml. Anschlüsse zeigen dahin, wo ich sie brauche und ich konnte noch 2Stk. G1/4" Gewinde zum befüllen und entlüften integrieren. Die anderen 3 Gewinde haben eine Gewindegröße von G3/8". Zwischen Pumpe und AGB hängt der Filter von Inno mit 150µm Gewebe sowie der Durchflussmesser High flow von Aquacomputer. Leider werden diese Produkte nur mit G1/4" Angeboten. Neben der Pumpe im übrigend die einzigen Bauteile die nicht G3/8" haben. Für den finalen Tetstand später ganz sicher keine Option. Dort soll komplett mit G3/8" Komponenten gearbeitet werden.
Im unteren Teil habe mit 13/16 Tygonschlauch gearbeitet. Sehr knickempfindlich da zu weich, somit kann dieser Schlauch oben nicht verwendet werden. Hier ist zunächst 13/19 Schlauch zu finden, der wiedderrum zu starr ist für eine flexible Anwendung. Aquatuning bietet mit 17,4/13 einen Schlauch der genau das bietet was ich benötige. Nähmlich ein Kompromiss aus 19/13 und 16/13. Bei der nächsten Bestellung werde ich mal 2m ordern.
Unten rum sitzt vorrübergehend noch ein 430W Netzteil von Be Quiet. Das wird in den nächsten Wochen rausfliegen und wird durch ein höherwertiges ersetzt. Vorraussichtlich etwas in der 1.2Kw Klasse. Obenrum findet man 2 Barometer wodurch sich der Druckabfall messen lässt. Messbereich liegt bei maximal 2Bar. Diese werden später auch noch gegen kleinere ersetzt. Bis 500mbar wird da bequem reichen da der Druckverlust sehr gering sein wird. Als CPU wird noch immer die beliebte I5 2500K eingesetzt. Aufgenommen von einen Gigabyte P67 DS3-B3. Was wo wie an Software zum benchen genutzt wird weiß ich noch nicht. Bei GPU wird es vorraussichtlich Furmark oder Heavenbench sein. Bei CPU möglicherweise Prime 95. Zum auslesen der Temps und des Durchflusses wird Aquasuite verwendet. Zum loggen habe ich bisher noch kein hübsches Programm gefunden. Letzteres wird aber nur bei CPU Kühler benches benötigt. Ich hoffe das sich da etwas finden lässt ähnlich wie bei meinen Teststand. Denn das würde neue Maßstäbe in der Genauigkeit bei den Tests setzen.
Angesichts keiner Planung und mit Daumen drücken das ich noch alles zusammen kriege ist daraus dennoch ein solides Benchsystem entstanden. Aktuell habe ich mit 240L/h bei 0 Last einen sehr guten Durchfluss. Das hatte ich zuvor mit den Teststand nicht gehabt. Da lag ich bei um 210L/h wobei die Werte auch nur bedingt vergleichbar sind da anderer Radi andere Pumpe und mit 10/8 deutlich kleinere Schläuche. Frage an euch, was würdet ihr anders machen und noch so einbauen? Ich will euch nich langweilen... hier die Bilder.
