PWM Kabel wo rein? Gigabyte B450M S2H

[RelativierenderStein]

Ich habe gersde ein bisschen Kabelmanagment betrieben, dabei ist mir das PWM rausgezogen. Wo muss ich es wieder an Mainboard einstecken?



[Vollhonk]

Das Handbuch hilft weiter



[RelativierenderStein]

Hab ich vor mir aber da steht nichts von PWM. In welchen Steckplatz des Motherboards muss es rein gesteckt werden? Oder ist das Kabel gar nicht notwendig?



[Andi 669]

ich frage mich gerade was du mit PWM meinst ?
ich habe noch nie eine Kabel nur mit PWM gesehen, an welchen Gerät hängt das ?

ich kenne nur Kabel vom Netzteil das ein Tacho Signal ausgeben, u. das kann man einfach an eine freien Lüfteranschluss stecken, um dann eben die Drehzahl des Netzteillüfters zu sehen.



[evilgrin68]

... dabei ist mir das PWM rausgezogen.

Welches? Ein Gehäuselüfter? CPU Lüfter? Denn das wären die ersten "PWM" die mir einfallen.



[Draftlight]

Wie die anderen es schon beschrieben haben wäre es noch super zu wissen von welchem Lüfter die Bezeichnung PWM stammt.
Sollte es sich um den CPU Kühler handeln wäre dieser auf den Port CPU_FAN auf dem Mobo zu stecken.
Geht es allerdings um einen 0815 Gehäuselüfter, sollte der besser auf dem Steckplatz SYS_FAN1 sitzen.

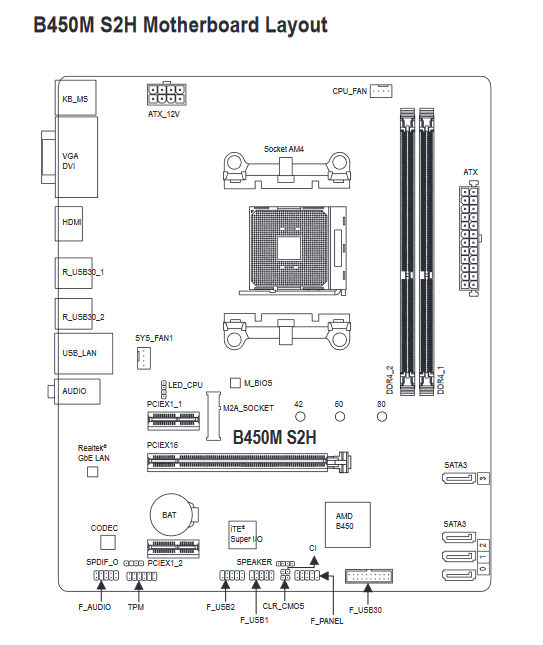

Anbei eine Zeichnung deines Boards mit den oben genannten Bezeichnungen
