[Projekt] Refurby - Second Chance

[wartech24]

Ein Hallo an alle Community Mitglieder.

Es ist mein erster Post hier im Forum, da ich ein Vorstellungsbereich nicht gefunden habe.

Nach langer Zeit in der ich nichts mehr im Bereich PC gemacht habe (cca. 15 Jahre) und noch bis nicht zu langer Zeit mit einem sehr alten System (Core2Duo und 8800GTS) "unterwegs" war, habe ich mich mal für ein Upgrade entschieden.
Der Gedanke dabei ist das mit so wenig Ausgaben wie möglich zu realisieren.

Für den Name des Projekts habe ich mich für "Refurby" entschieden.
Wieso?
Der Name leitet sich von dem Begriff "refurbished" ab. Sollte sowas heissen wie alte Hardware aufpolieren - instandsetzen - wiederverwenden.
Der Klou dabei ist dass die meiste Hardware vom Verschrotten gerettet wurde.

Folgende Komponenten werden für das Projekt verwendet.

• Komponente
• Gehäuse: aktuell Thermaltake Core V21 (davor Xigmatek Aquila mITX)
• Mainboard: ASUS P8B75-M (davor ein Asus P8P67M das den Geist aufgegeben hat)
• CPU: Intel i7 3370k (Standardtakt)
• RAM: 24GB Verschiedene Riegel auf 1600Mhz
• GPU: Gigabyte Windforce GTX970 G1 (gekauft)
• SSD: aktuell Toshiba OCZ TR200 240 GB Interne SSD-Festplatte (davor OCZ Revodrive3 X2 240GB PCI-E) als Systemplatte
• Netzteil: Coolermaster G550M
• Beleuchtung: USB RGB LED Stripes mit Fernbedienung (gekauft)

  Wasserkühlung
• AGB: Aplphacool Cape Corp Coolplex Pro 25 LT (gekauft)
• Radiator: 240mm
• Pumpe: Innovatek Eheim HPPS i 12v
• CPU Kühler Block: Innovatek G-Flow (ursprünglich für Sockel 775, durch andere Verschraubung auf Sockel 1155 adaptiert)

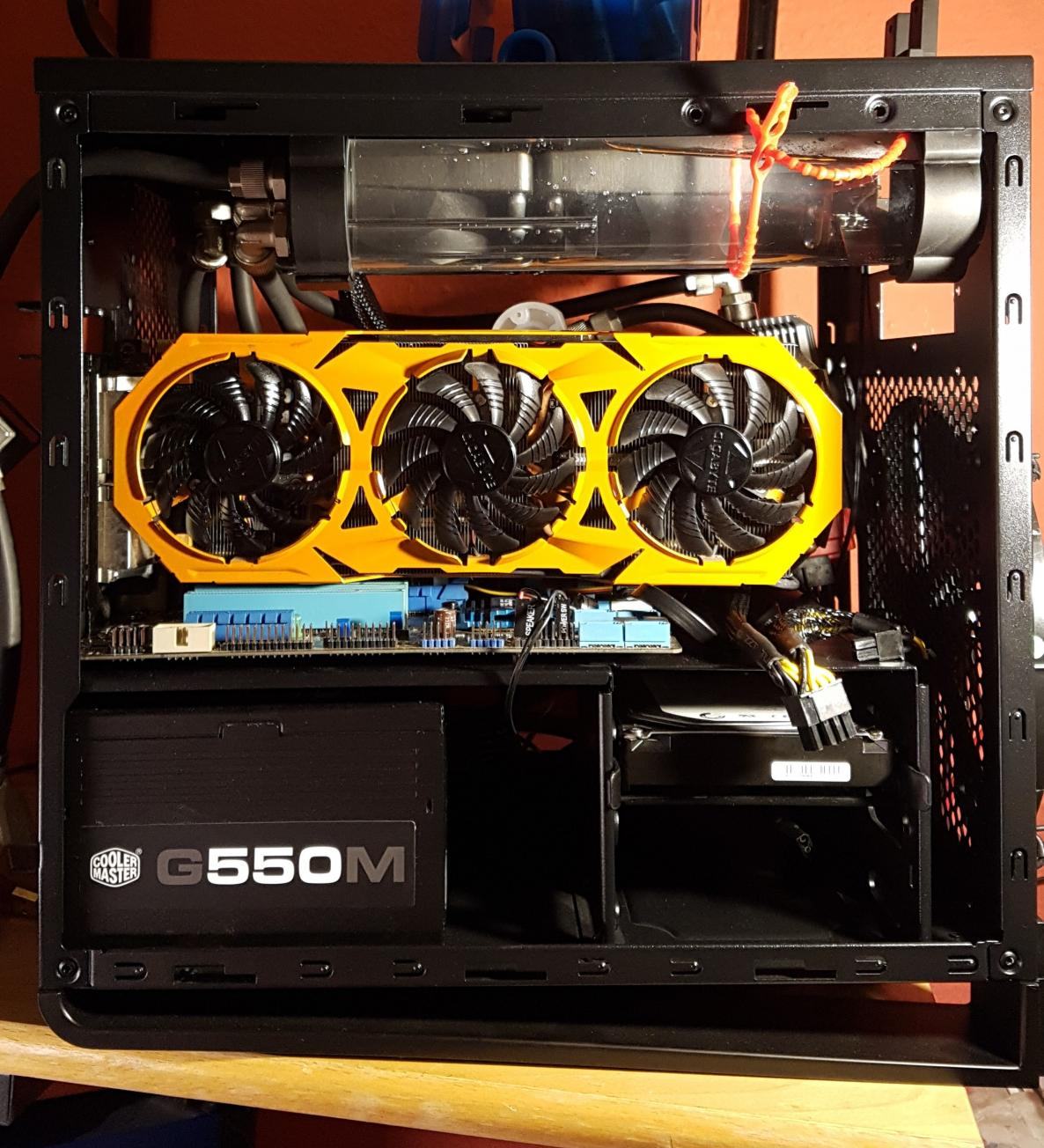

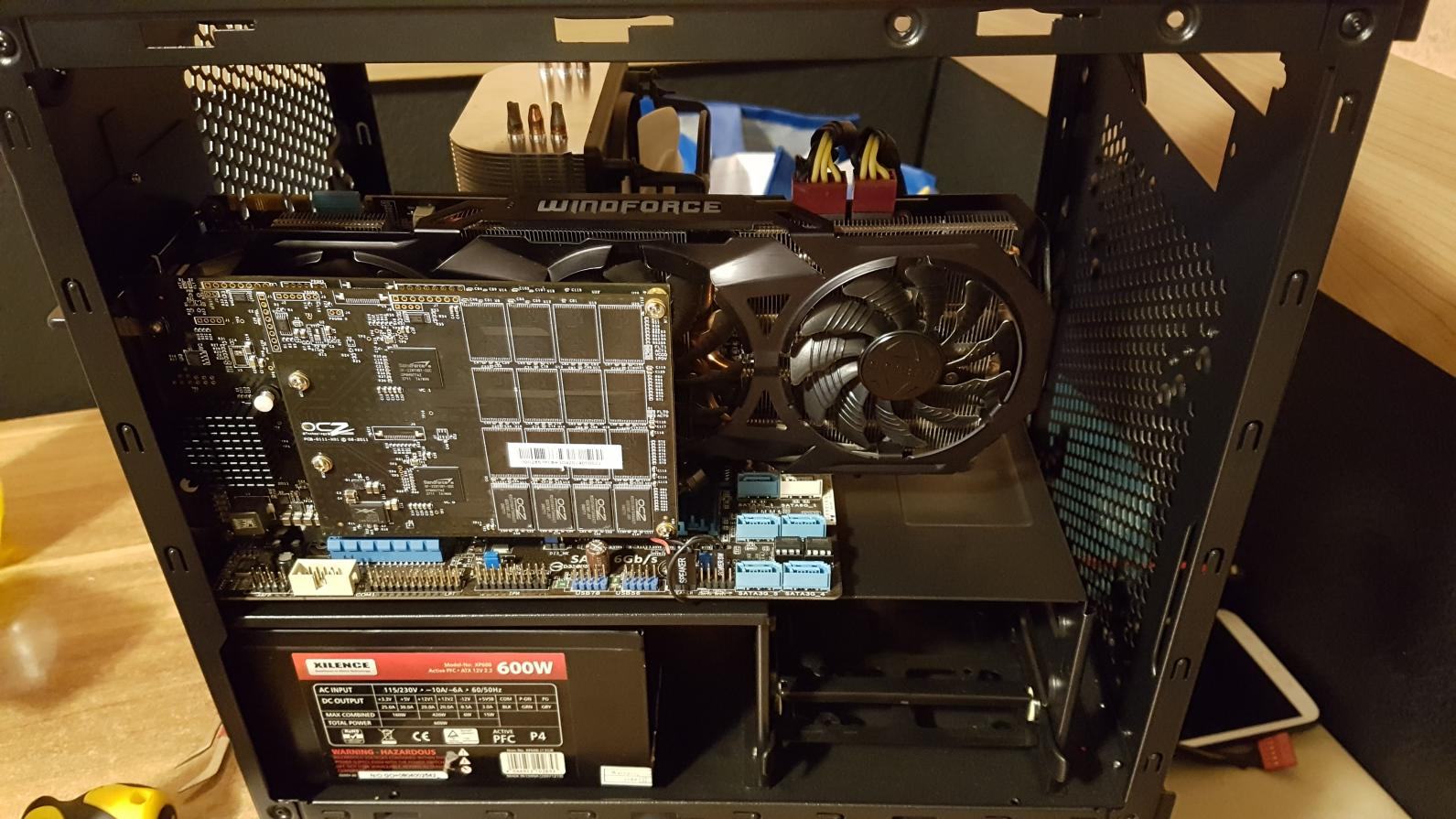

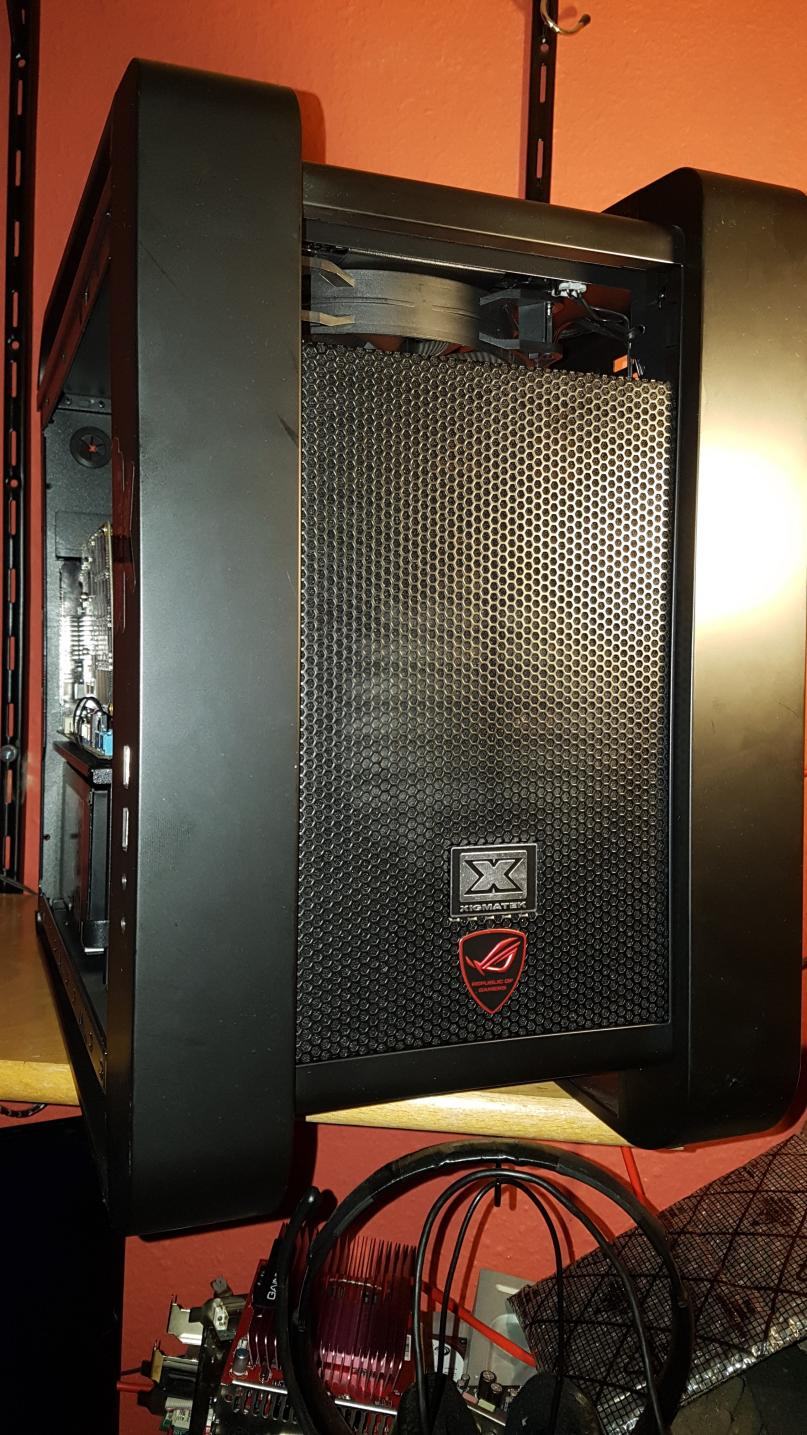

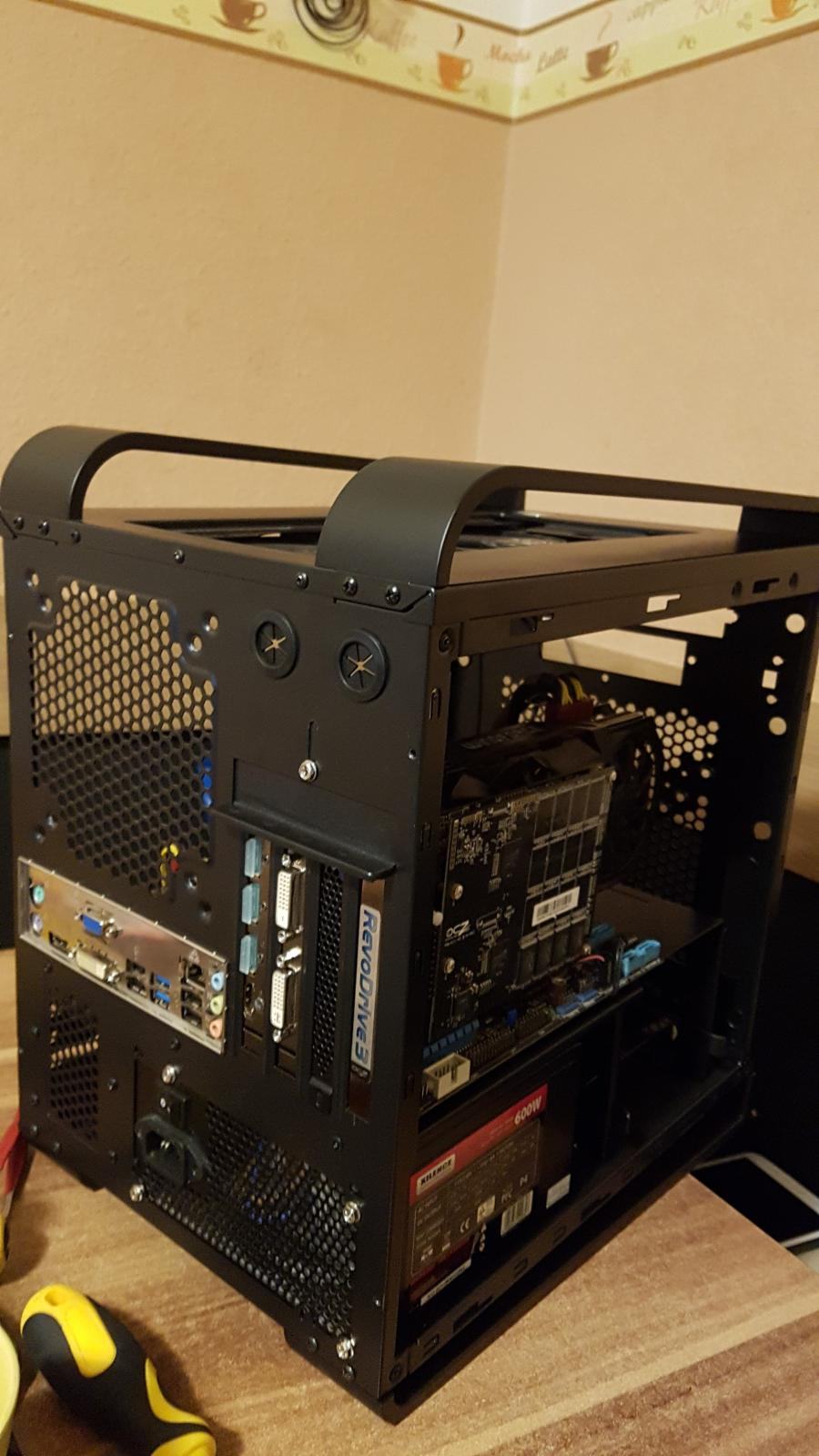

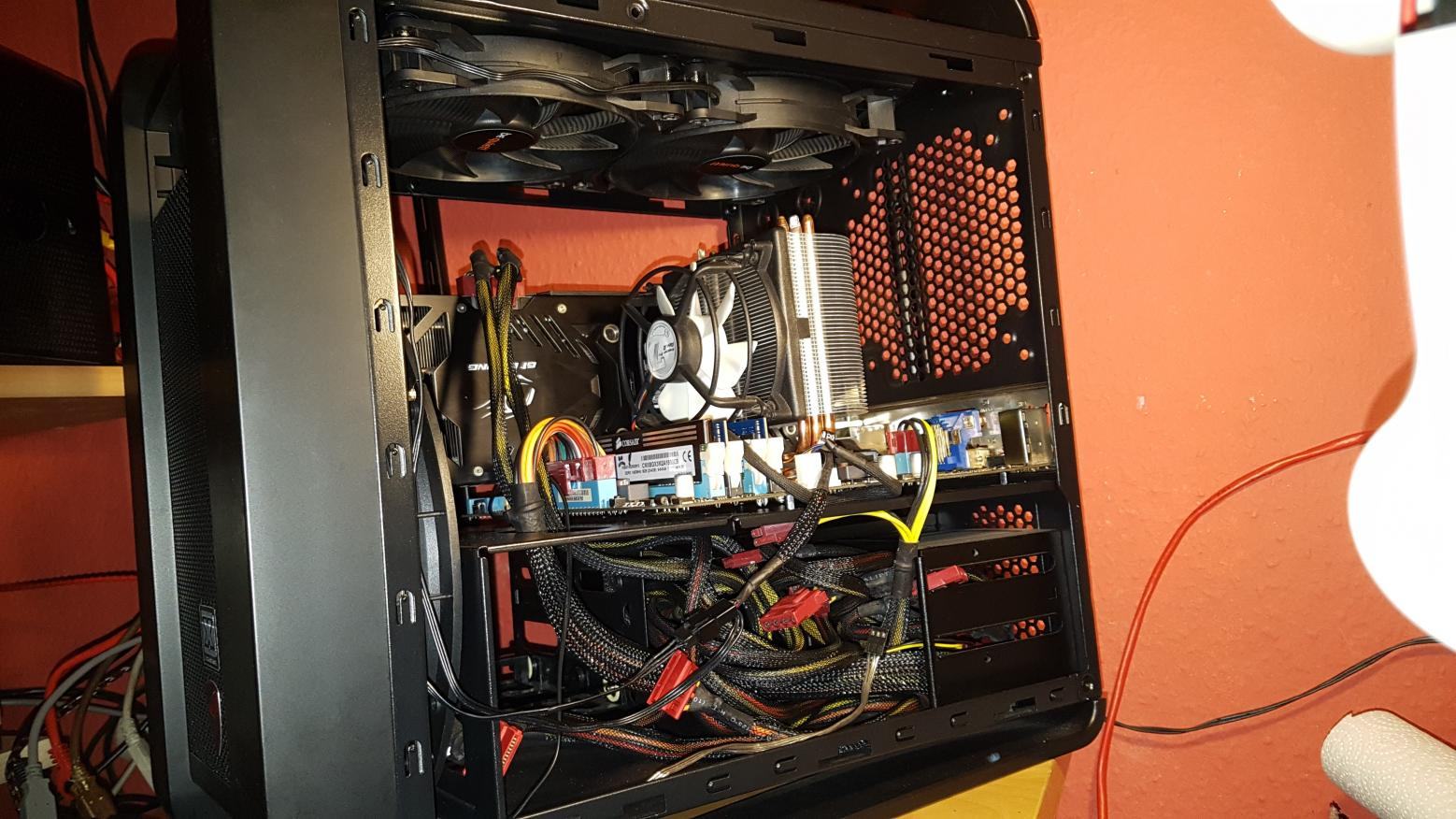

Das Gehäuse und Komponente:

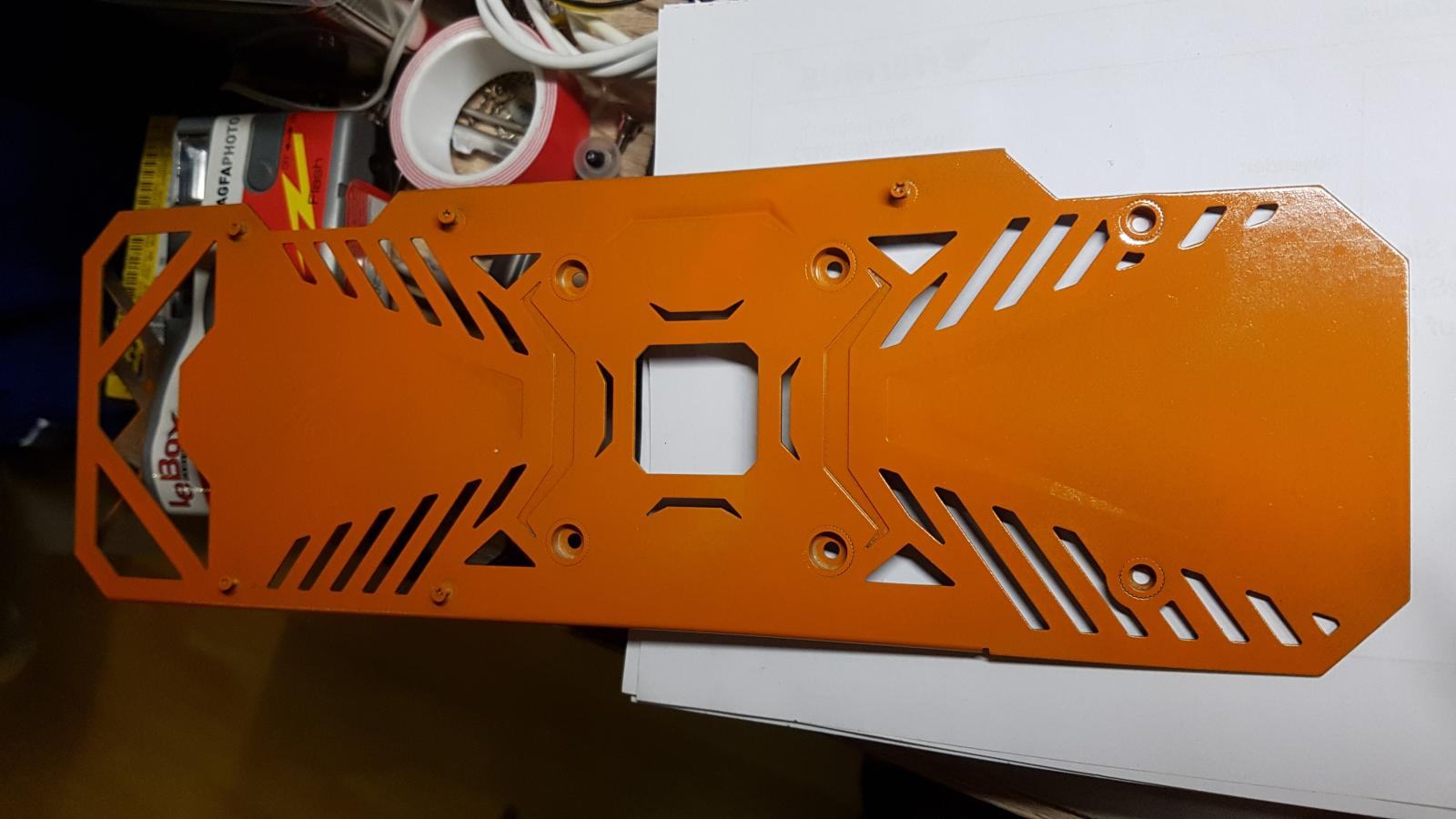

Grafikkarte umlackiert:

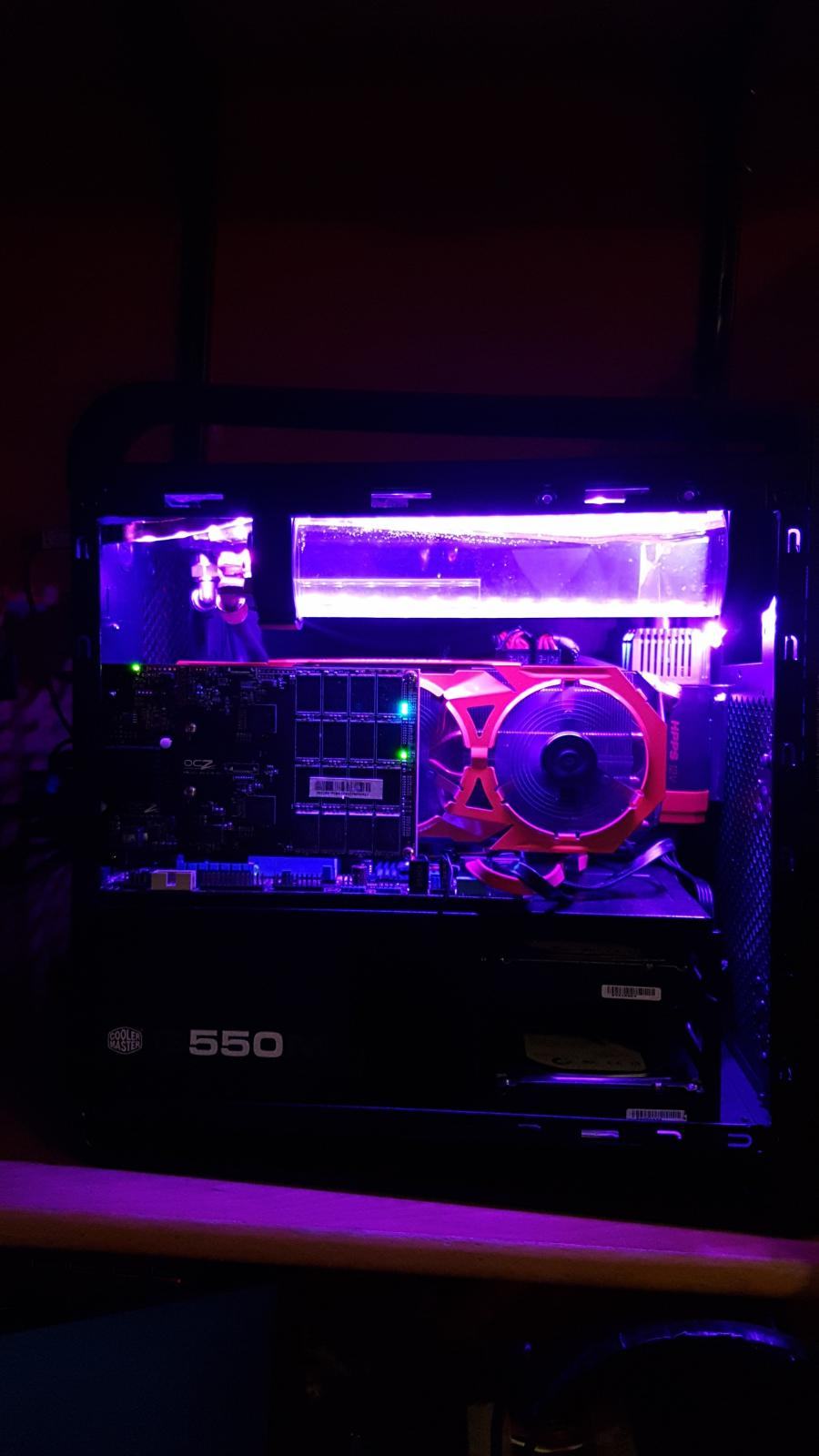

Wird dann mit USB RGB Stripes beleuchtet:



- - - Updated - - -

Die Seitenteile haben kein Seitenfenster und das ist zu schade.
Das Innenleben muss ja irgendwie sichtbar sein.

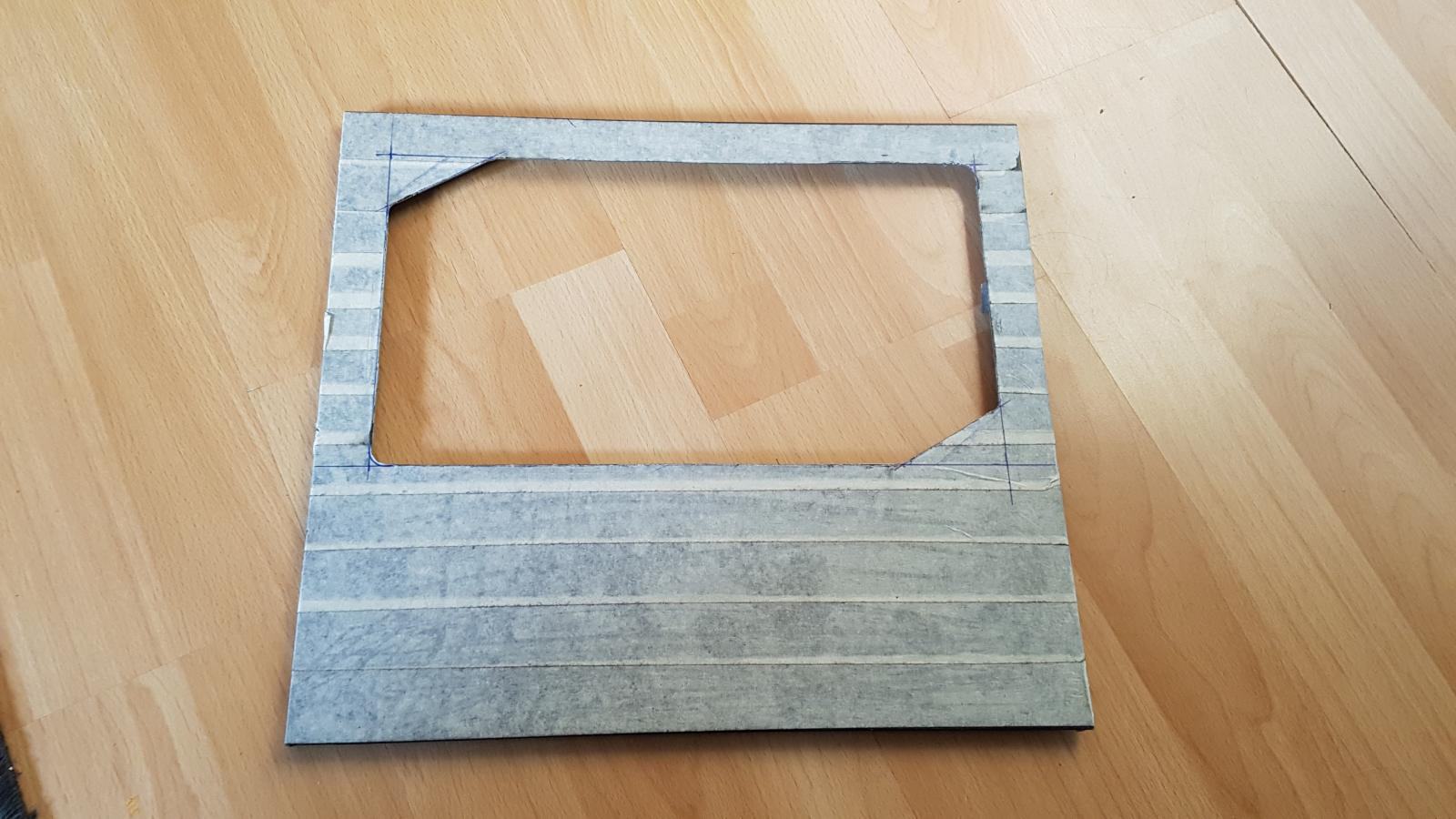

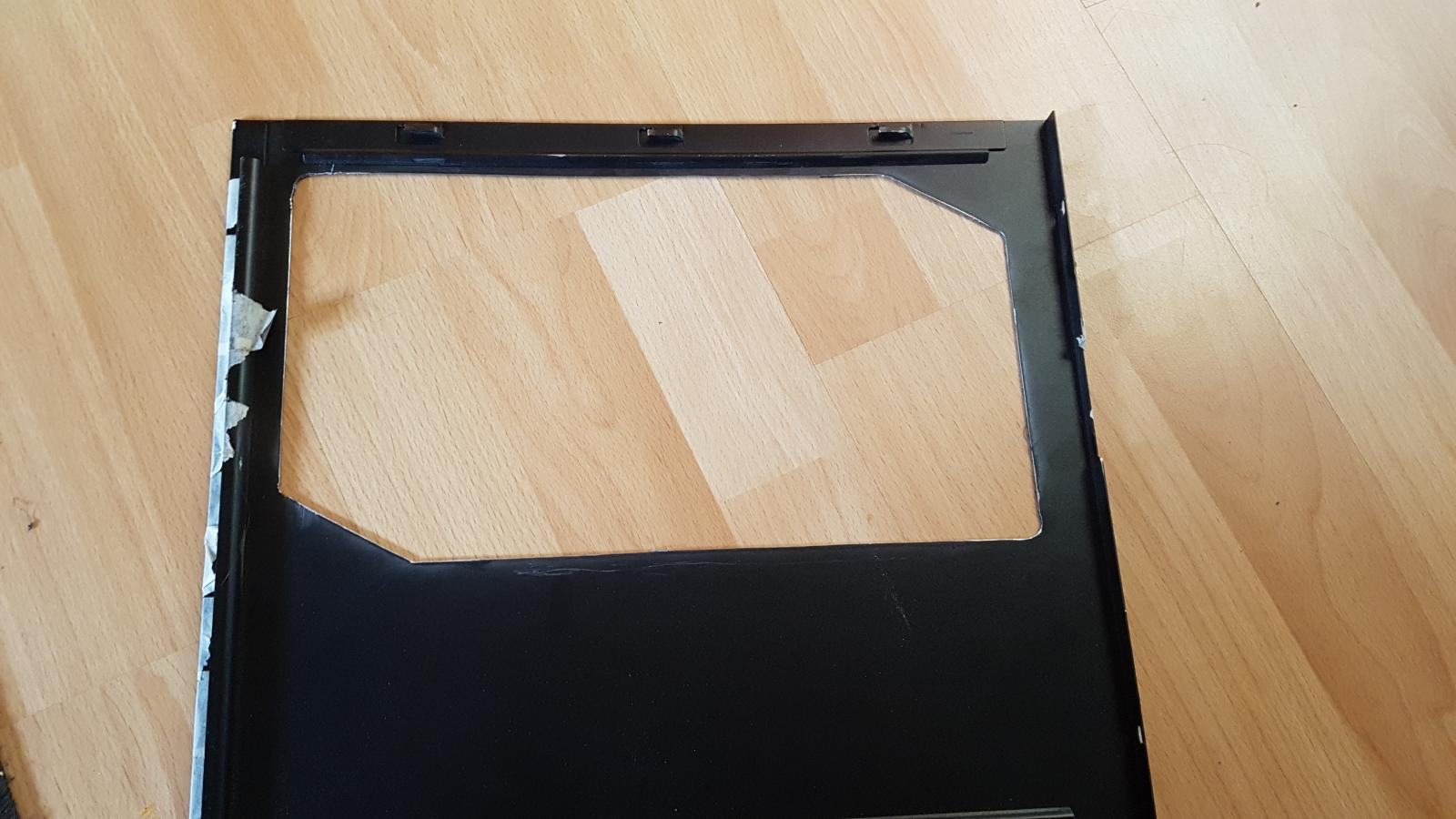

Habe mir das Seitenteil gepackt und mit der kleinen Flex ein Seitenfenster ausgeschnitten.
Dieser wird momentan durch die Benutzung von "Hobbyglas" ausgefüllt.



[wartech24]

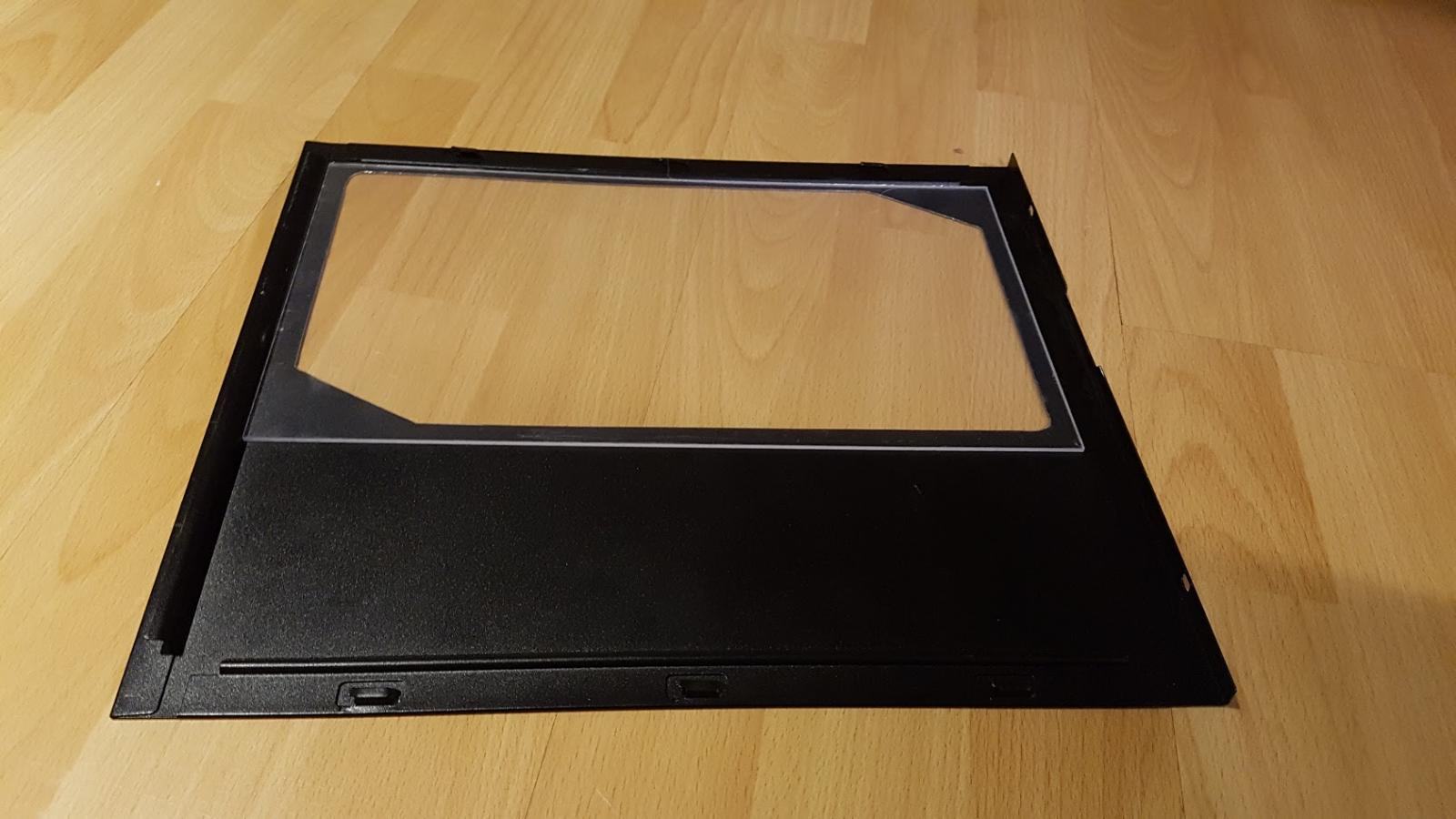

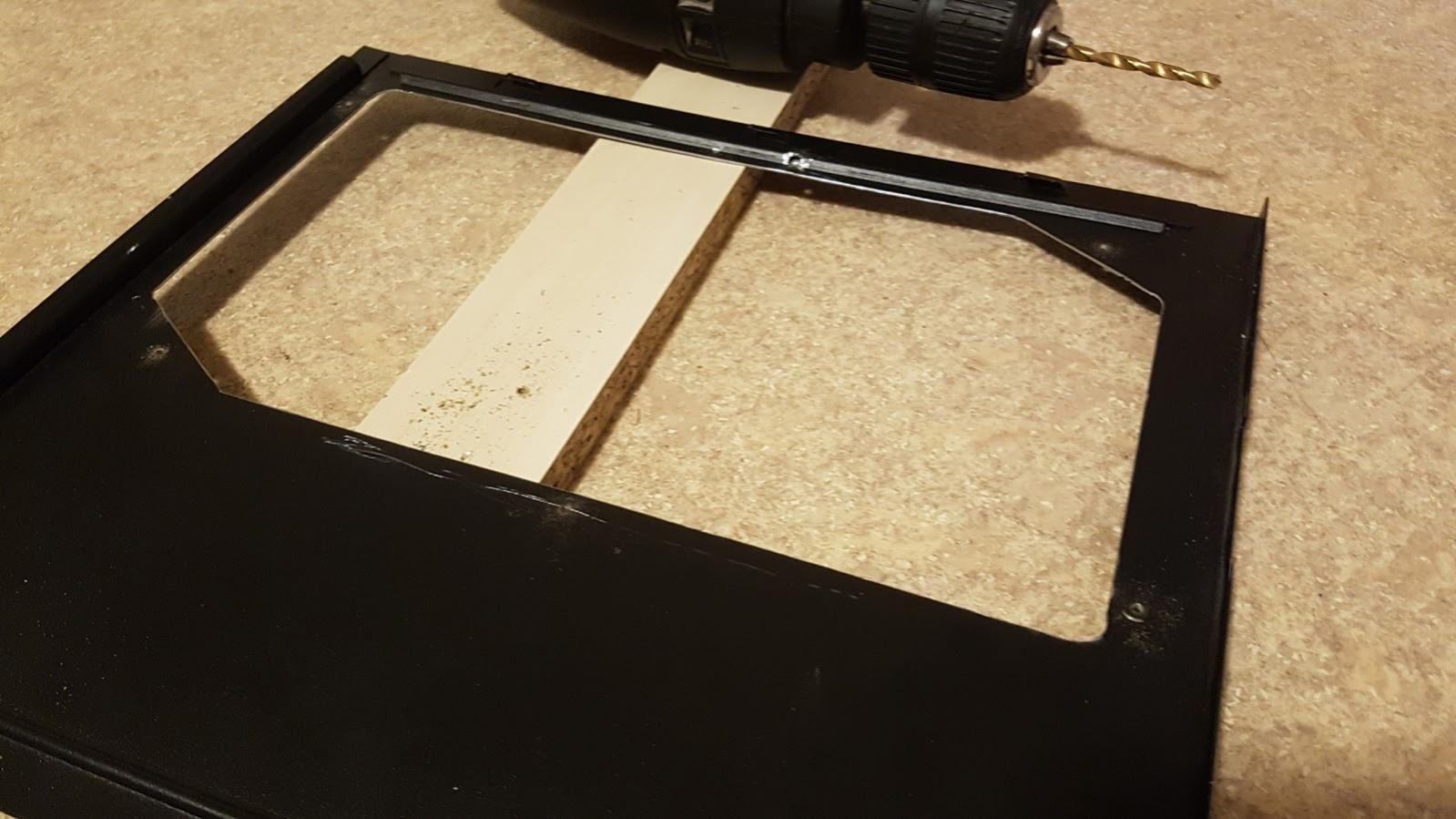

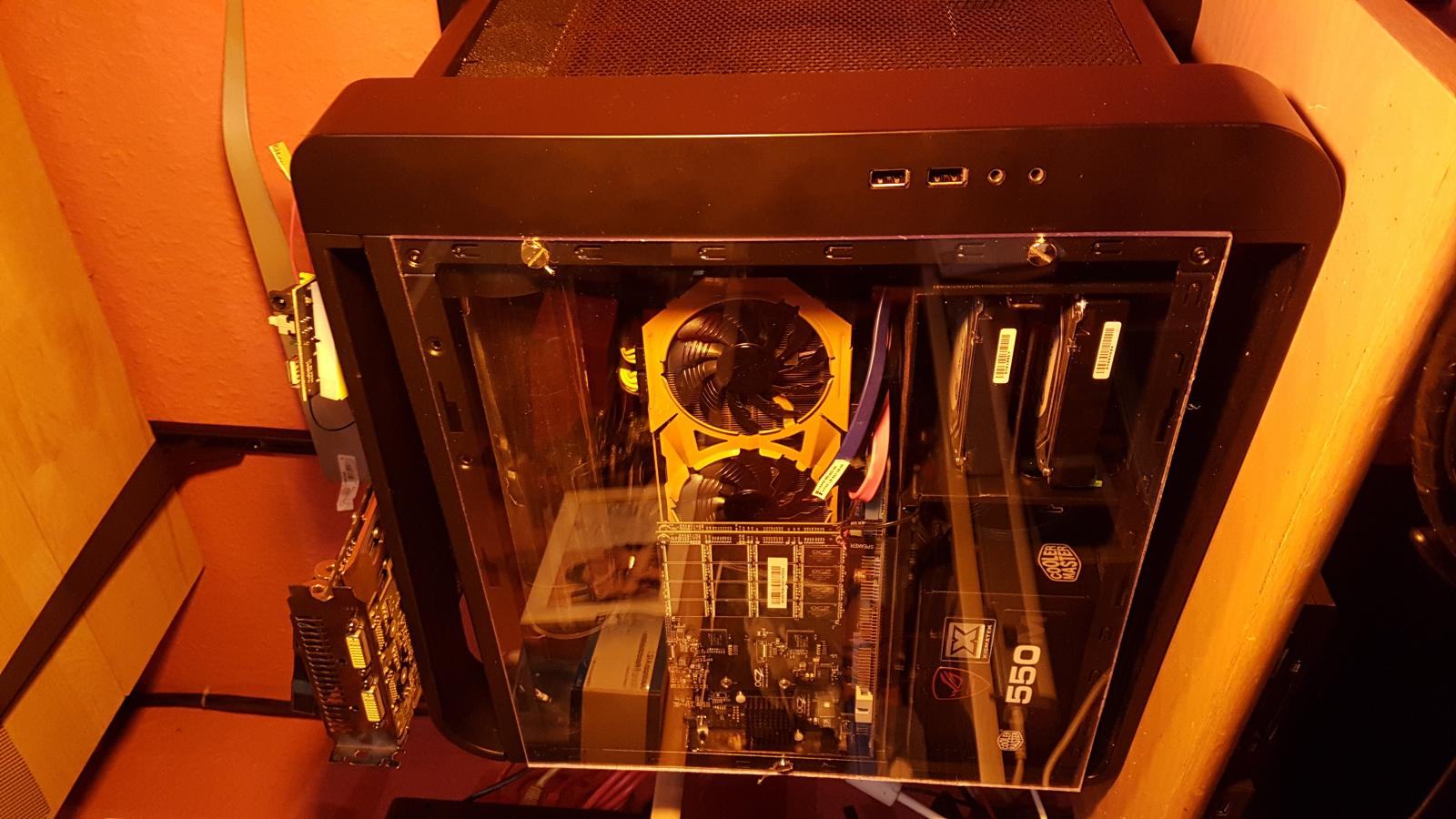

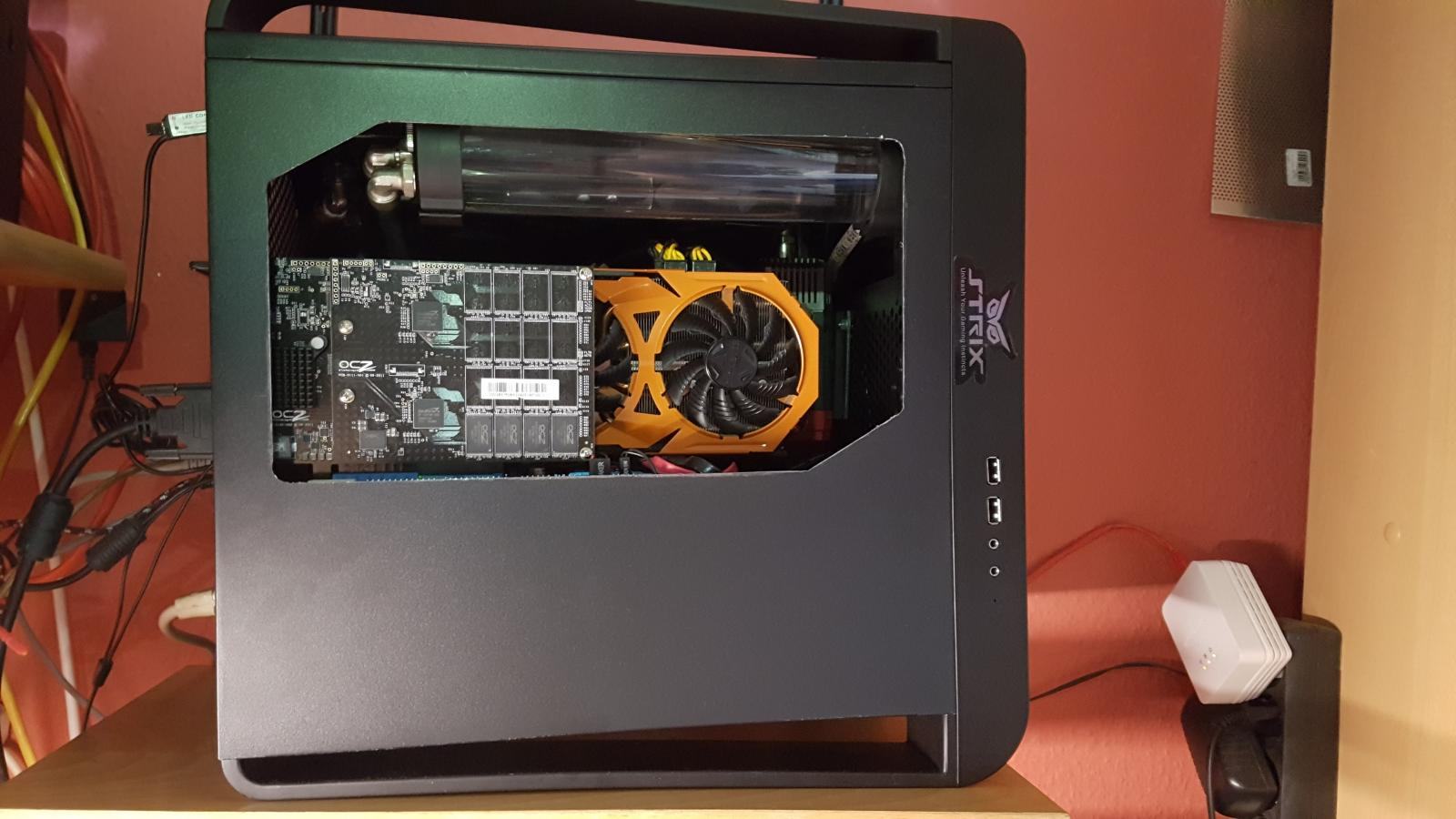

Die Löcher für die Seitenfensterbefestigung wurden gebohrt und das Fensterteil (provisorisch) angebracht.
Die Schutzfolie ist noch auf beiden Seiten drauf.

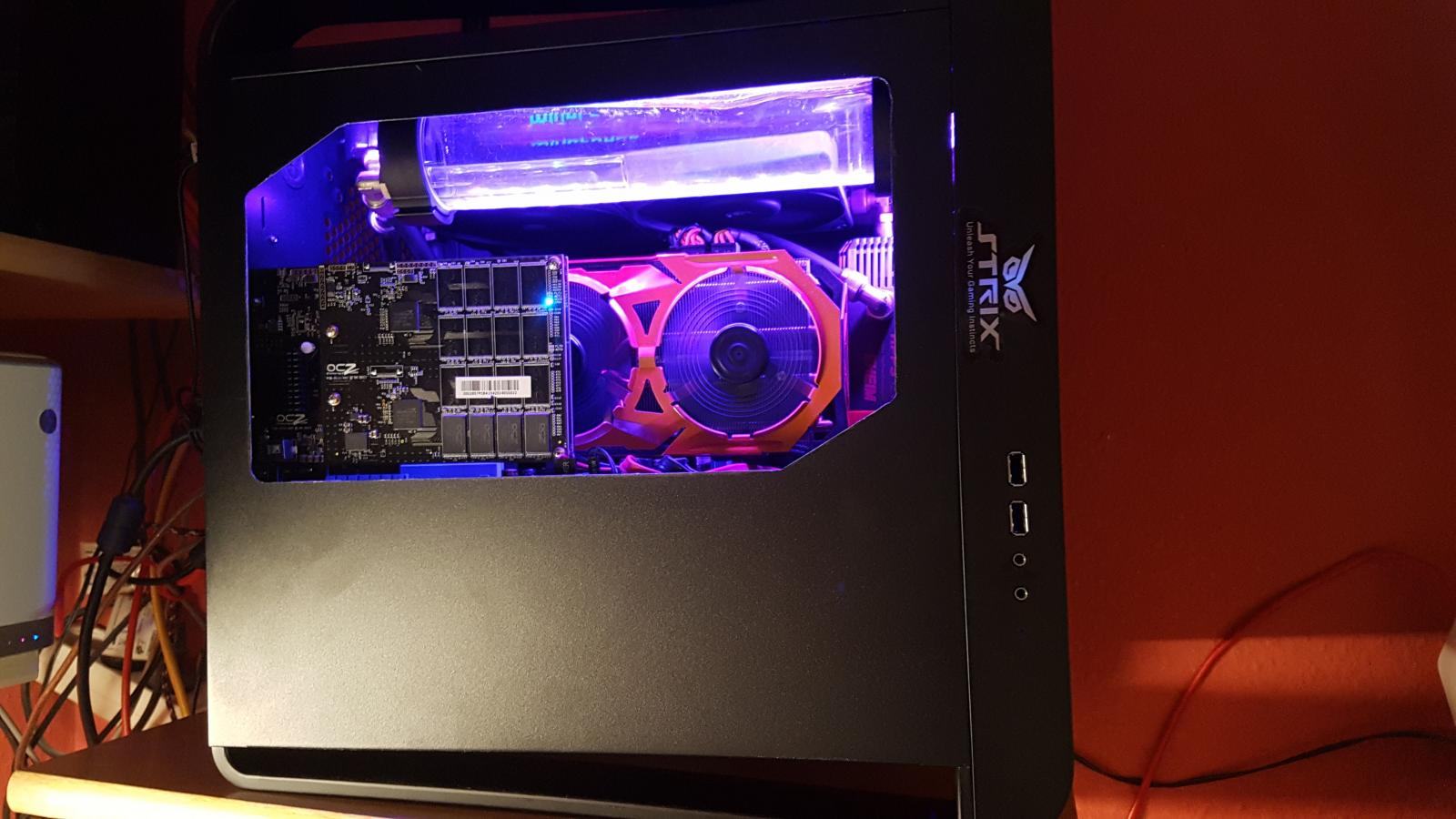

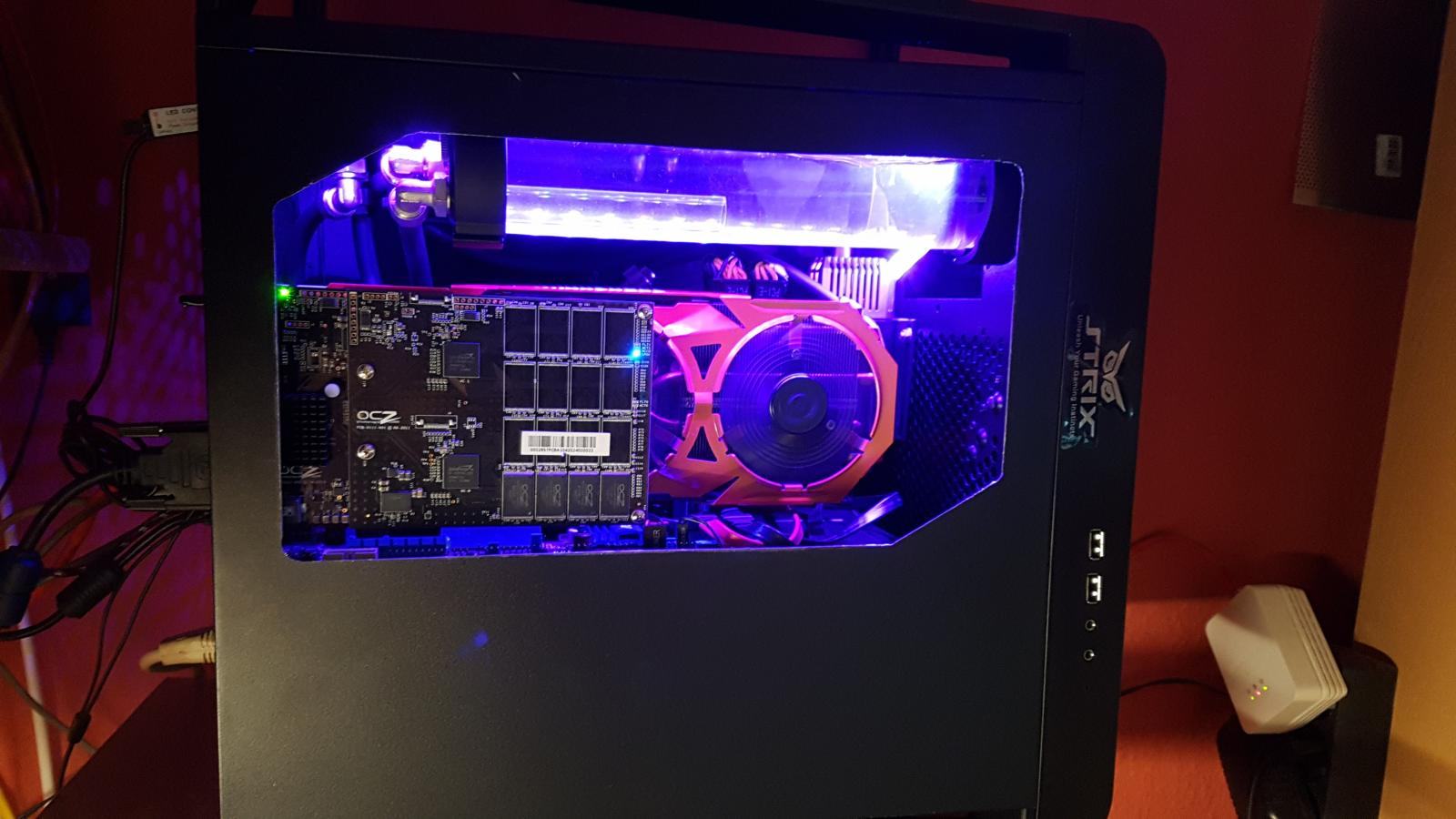

Wenn man jetzt durch schaut, dann schaut es wie in einem Aquarium aus.
Bissle trüb und durch die Wasserbewegung im AGB sieht man den sich bewegenden Schein der LEDs auf der Grafikkarte.

Auf den Fotos leider nicht so zu sehen.



[wartech24]

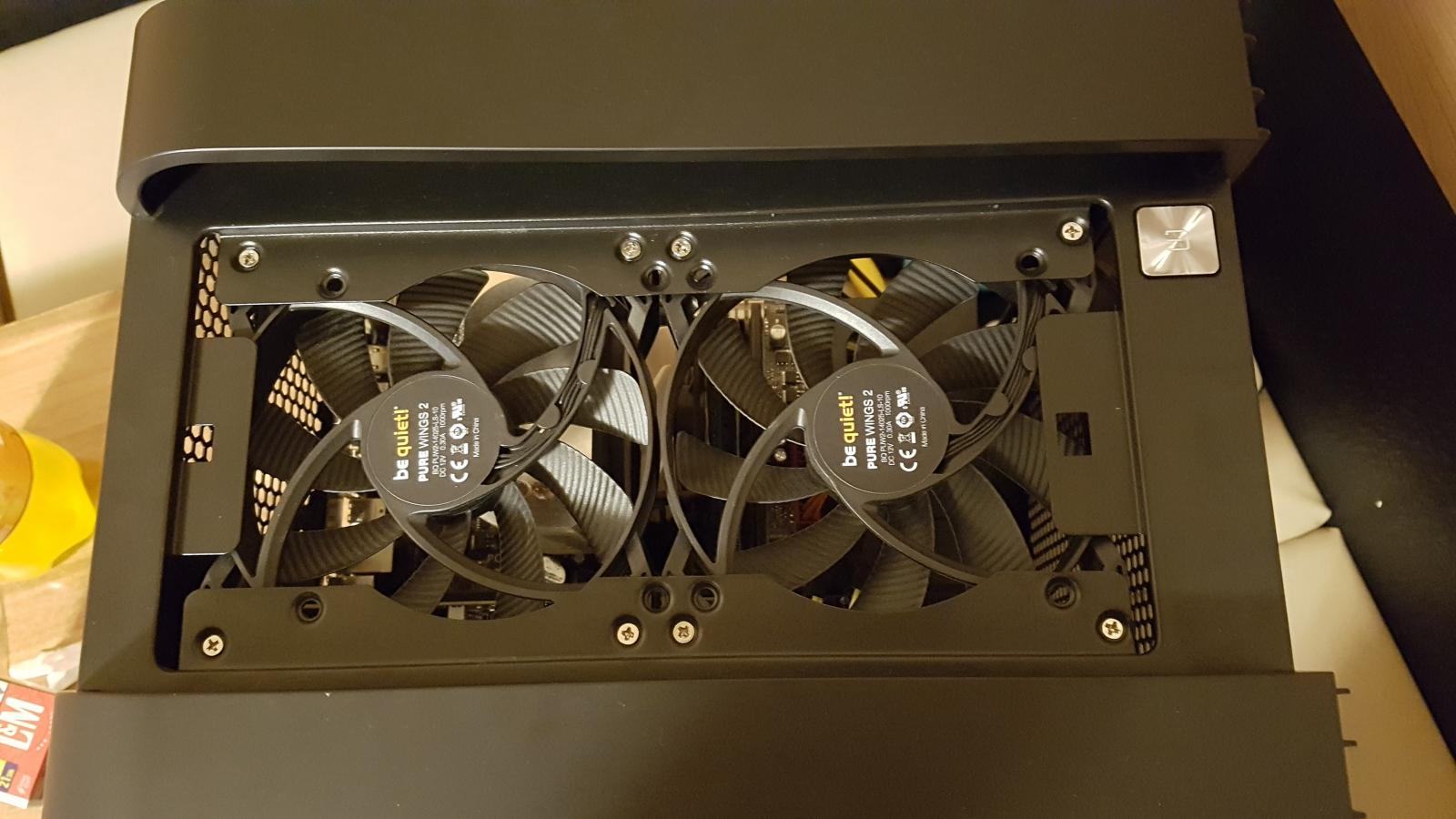

Es tut sich momentan nicht mehr viel. Der Radiator wechselte von BeQuiet Pure Wings 2 auf Papst Lüfter, danach auf Noctua NF S12B ULN und jetzt drehen ein paar TT Riing 12 RGB Lüfter.

Die Scheibe schaut so verkratzt aus, jedoch ist es nur die Schutzfolie die noch drauf ist.



[wartech24]

Frage an Euch:

Das obere Seitenteil mit Guckloch oder das hier:



[wartech24]

Gestern wurde endlich eine SSD "eingebaut" und die OCZ PCI-E SSD steht nicht mehr im Sichtbereich der Grafikkarte. Bilder folgen...



[wartech24]

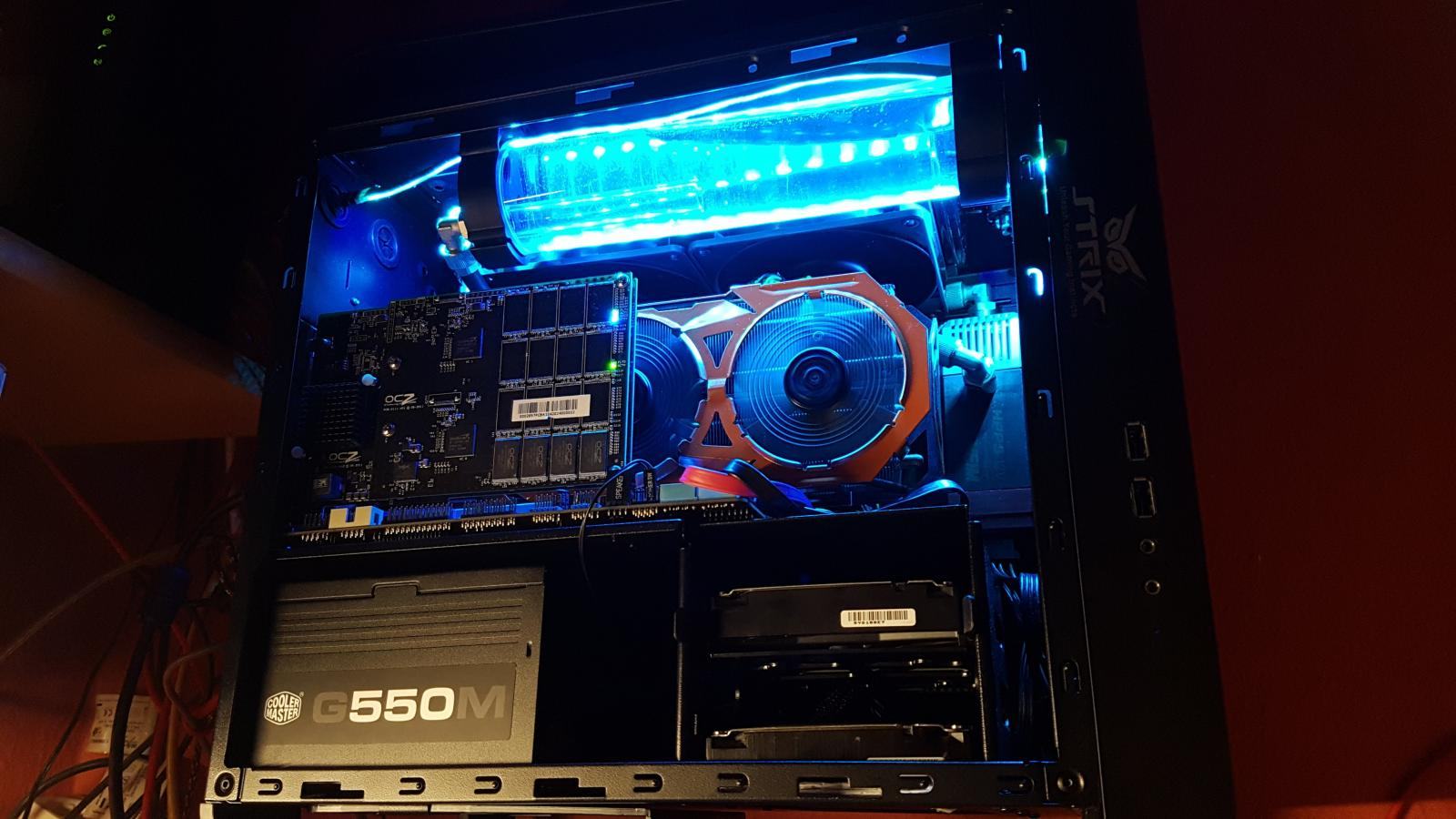

So schaut es momentan aus.
Es wird aber nicht so bleiben.
Demnächst soll wieder ein Umzug stattfinden.
Was und wo werde ich zum passenden Zeitpunkt verraten.

Anhang anzeigen 430626



[wartech24]

Der Umzug Ist vollendet.
Nach längerem Suchen habe ich mich für ein neues Case entschieden.
Es wurde das Thermaltake Core V21
Dieses bietet mir einiges mehr an Platz im Vergleich zum Xigmatek Aquila.

Momentan ist nur der Umzug vollendet, jedoch nicht das Projekt.

Hier paar Bilder dazu



[wartech24]

Und noch eins von der Radiator Seite.



[wartech24]

Ausgleichsbehälter wurde ein Stück weiter nach hinten versetzt.
Und so sieht mein nicht aufgeräumter Schreibtisch momentan.



[wartech24]

Um das sichtbare Teil des Mainboards mit den SATA Anschlüsse und Kabel zu "verstecken", habe ich eine Blende gefertigt.
Diese wird noch verschönert. Vermutlich kommt ein Ausschnitt in der senkrechten wo eine durchsichtige Platte eingesetzt wird, dahinter ein Schriftzug "REFURBY" und alles von hinten mit LED beleuchtet.

Ein passendes Desktophintergrund habe ich auch erstellt.



[wartech24]

Hatte ein paar beleuchtete Nachrüst-RAM-Kühler eingebaut.
Liefen auch gut und waren mit zahlreiche Effekte, durch den mitgelieferten Controller, zu betreiben.

Leider hat sich die Tage der Controller verabschiedet.

Wird womöglich durch ein Arduino ersetzt oder ein ähnlicher Microcontroller.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[wartech24]

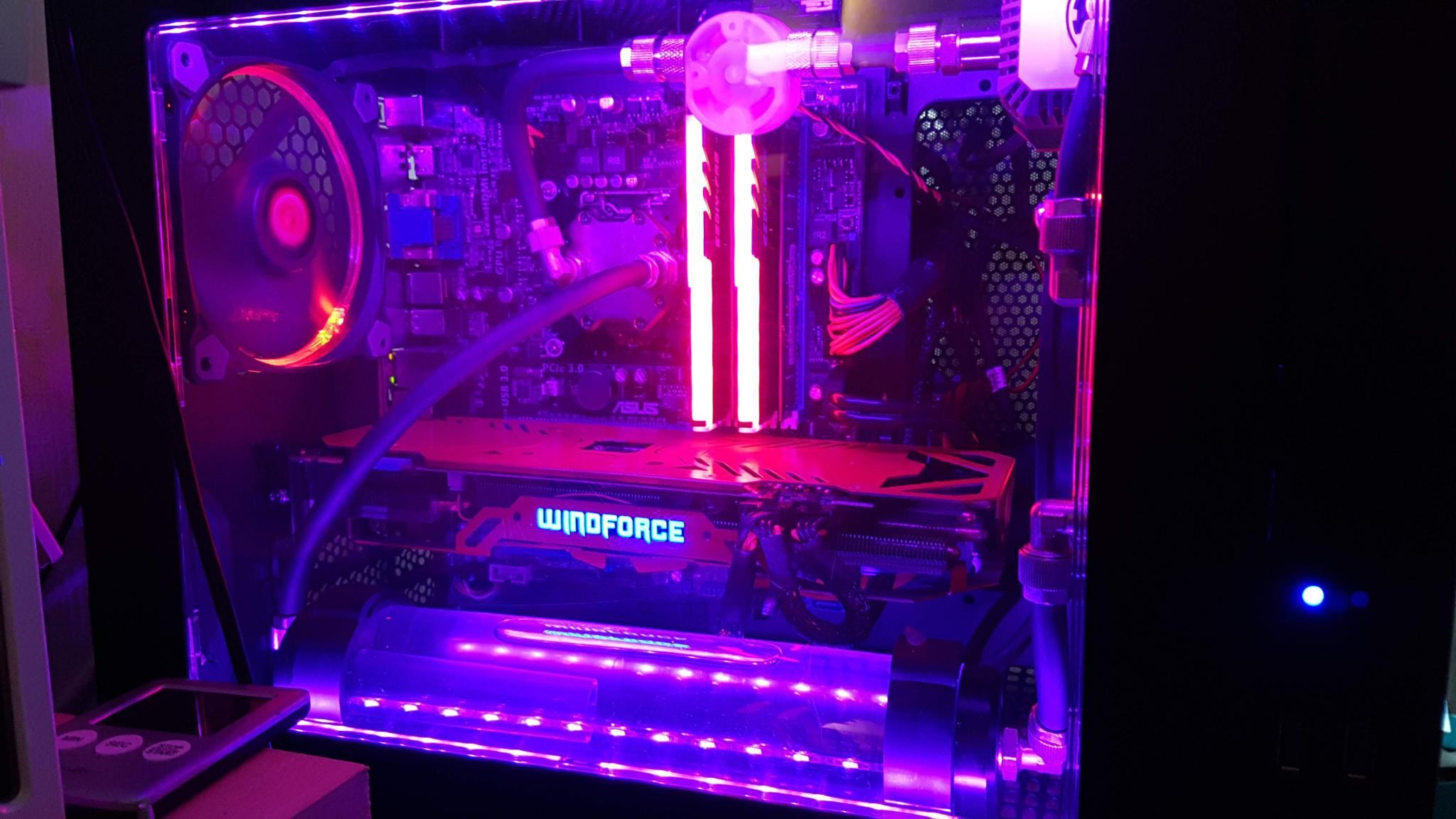

Mal umgebaut mit senkrechter verbauter Mainboard .
So kann man auch die RAM Kühler und deren Led Beleuchtung sehen. Muss nur noch ein Arduino programmieren für die LED Beleuchtung im gesamten Gehäuse.



[wartech24]

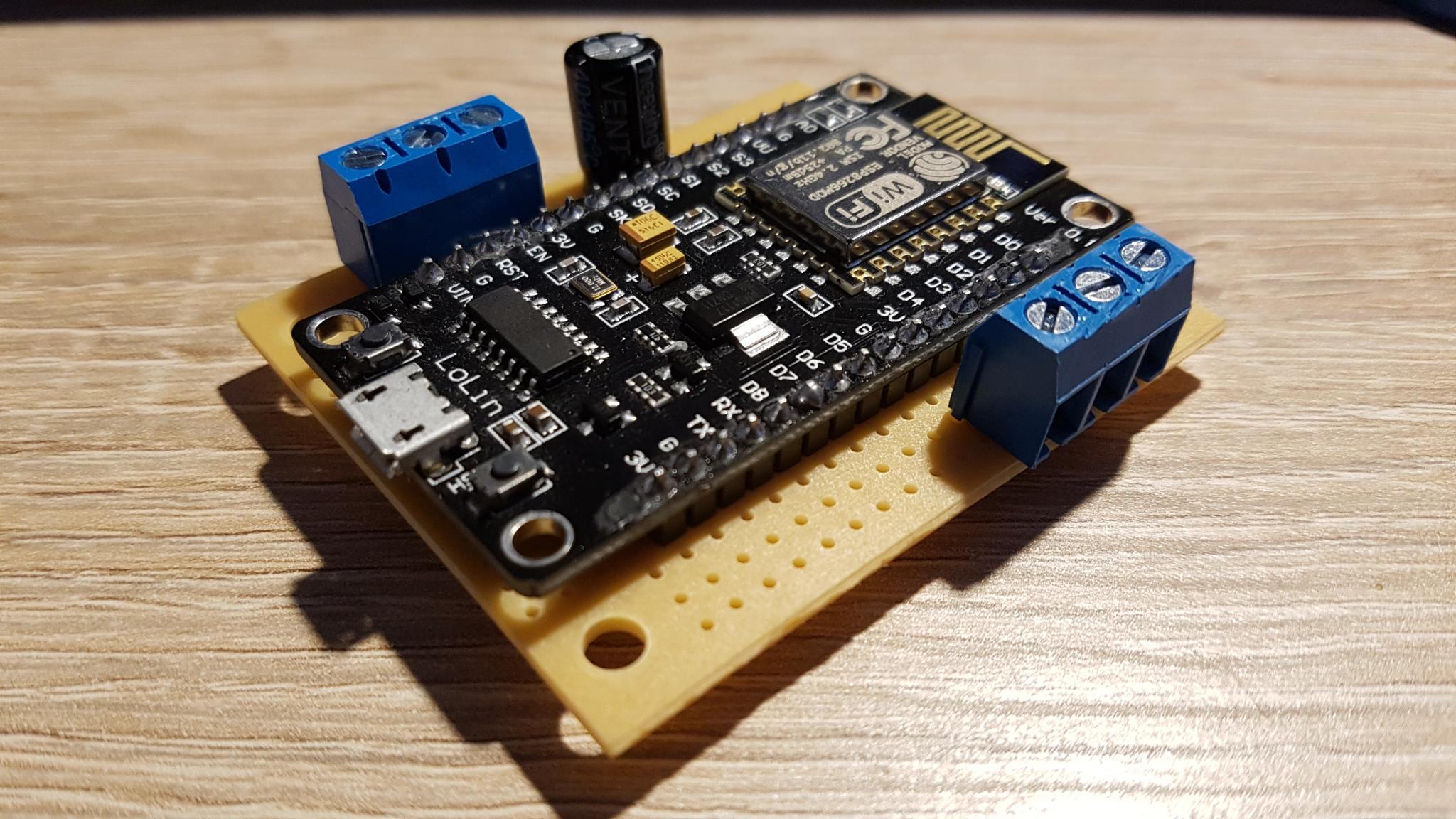

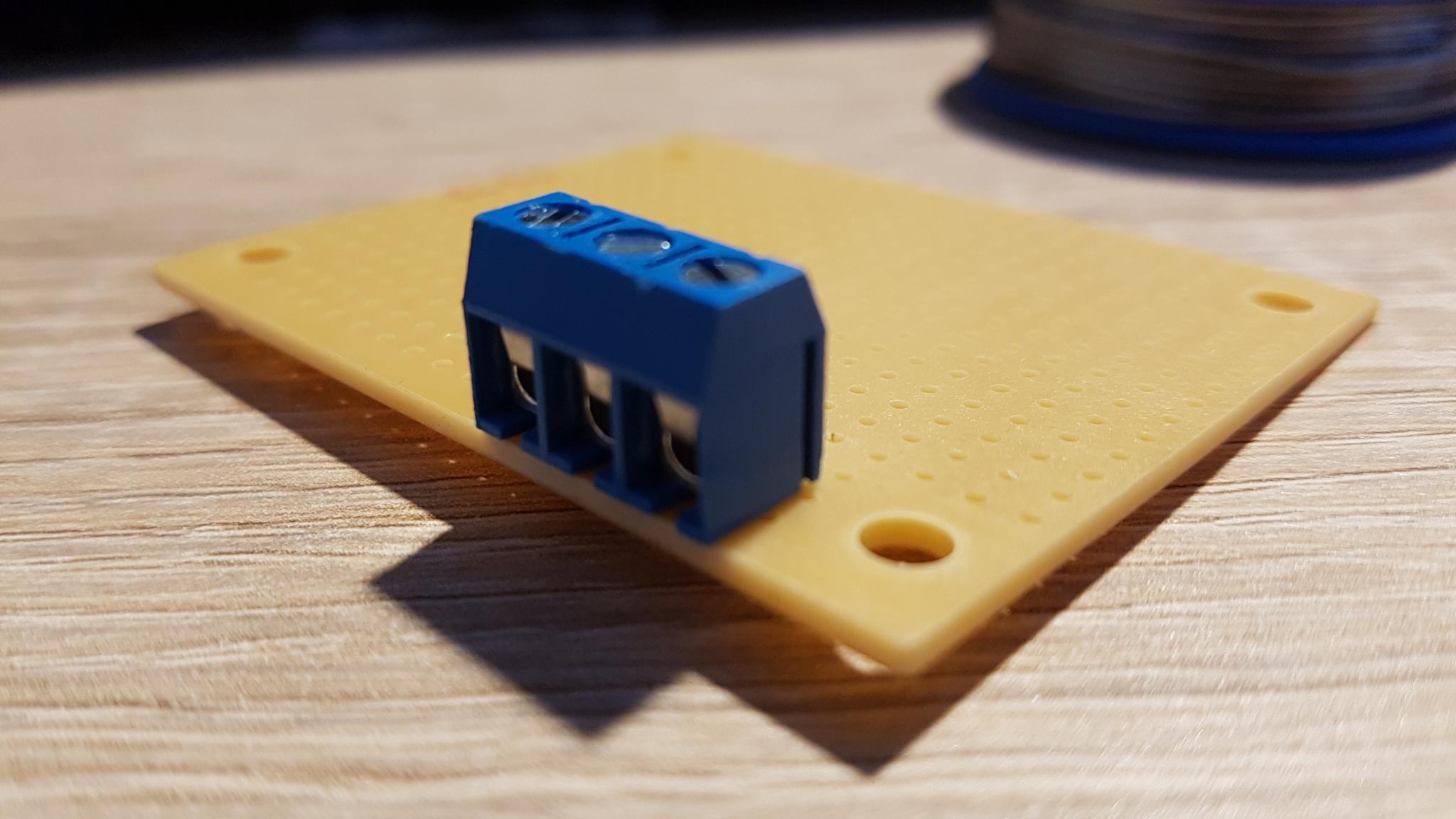

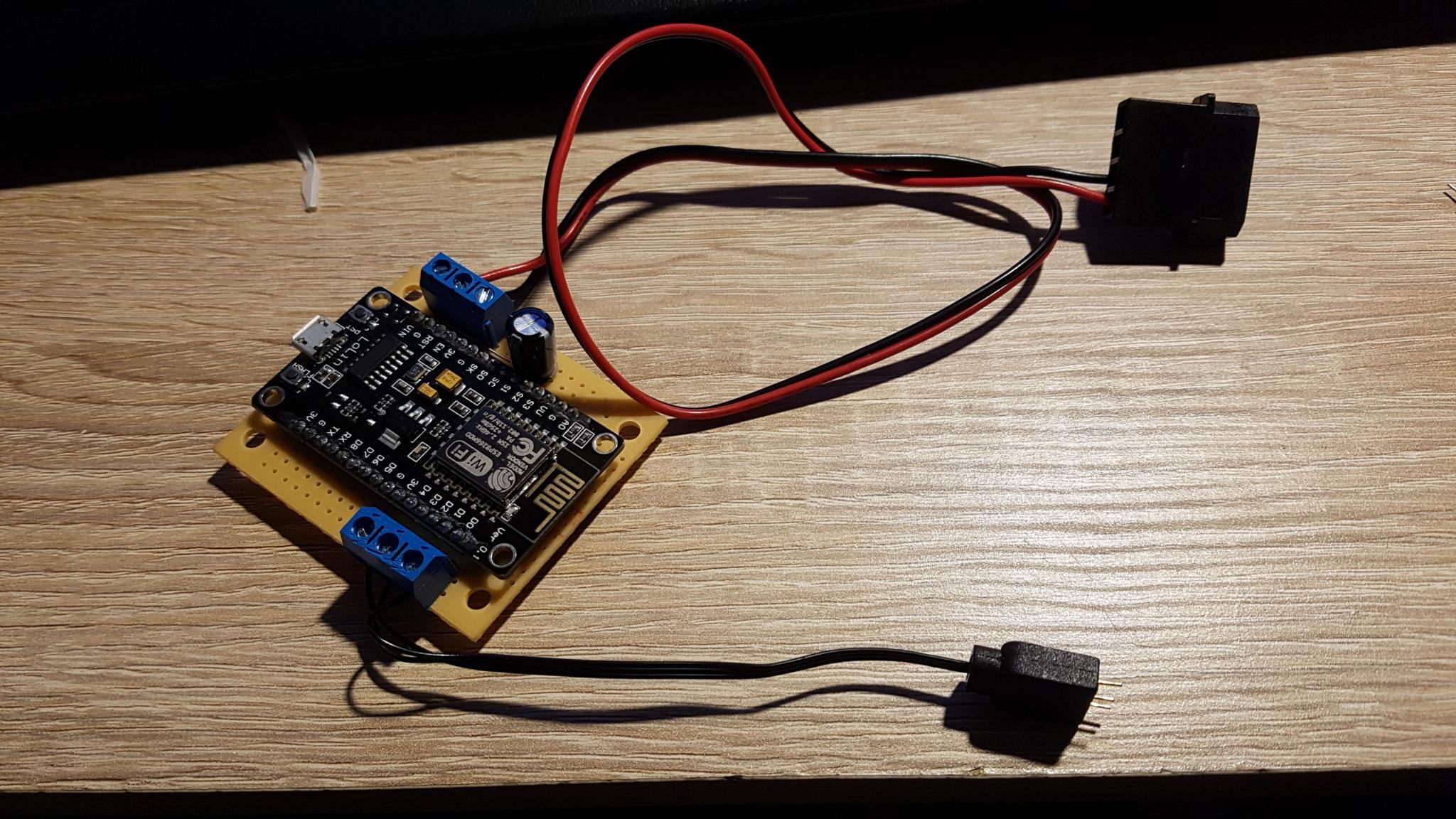

Gestern die Steuerung für die Ramkühler auf Breadboard gestestet und heute alles auf eine Platine gelötet.

Zum Einsatz kam ein NodeMCU und alles wird per Weboberfläche/Wlan gesteuert.

Paar Bilder und ein kurzes Video dazu.

- - - Updated - - -

und hier das Video

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[wartech24]

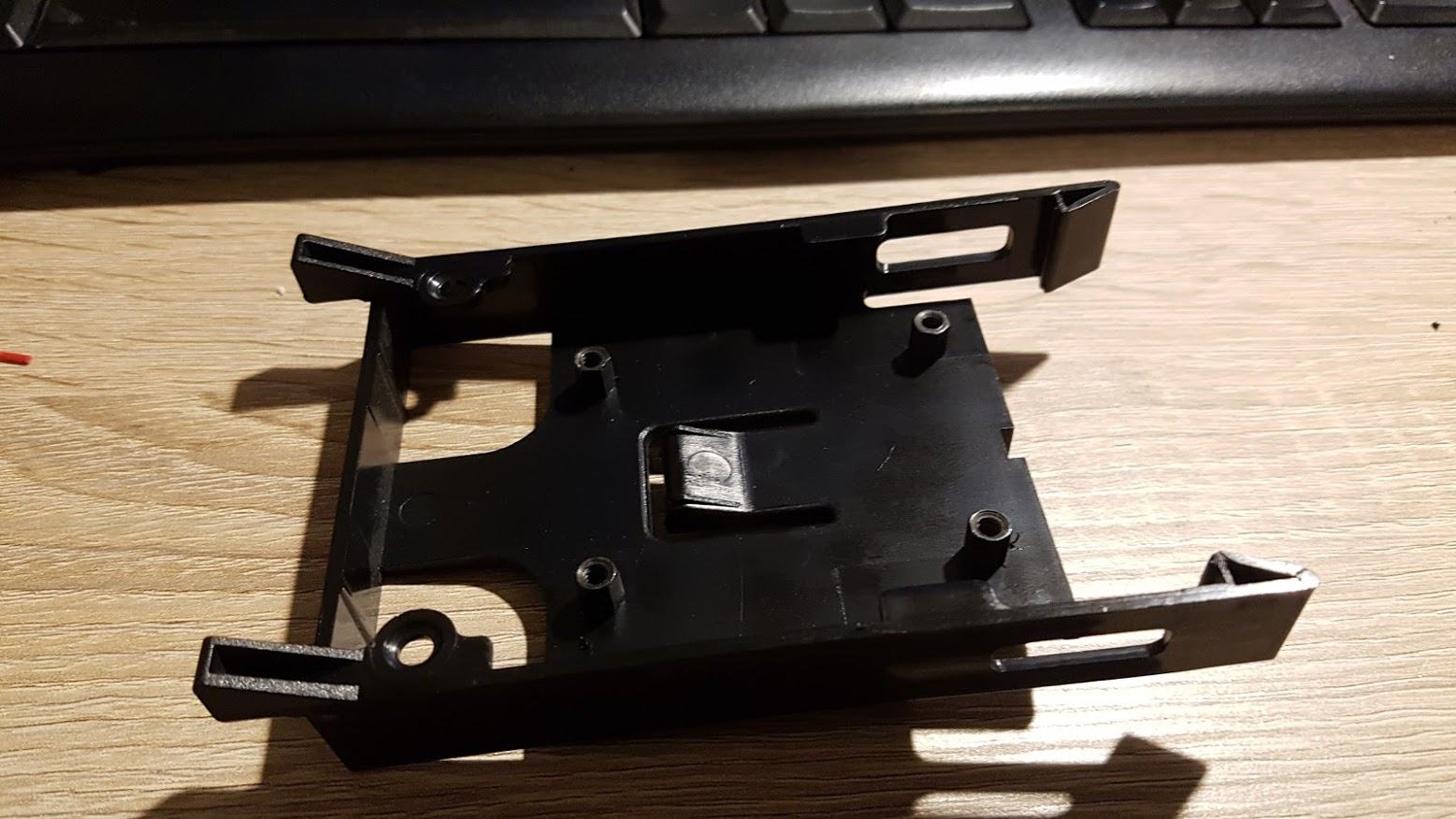

Als provisorisches Gehäuse für den Kontroller musste ein SSD Tray herhalten.
Leider passte diese dann nicht mehr im dafür vorgesehenen Platz und musste anders am Gehäuse befestigt werden.

Der Sketch musste umprogrammiert werden so dass der Effekt der beim Start eingestellt ist auch der Effekt ist was im Video zu sehen ist.
Irgendwie gefällt der mir am meisten.

- - - Updated - - -



Die LED Streifen, die im Gehäuse nur so verlegt wurden, haben jetzt den Platz gewechselt und wurden auf das Seitenteil geklebt.

So leuchten sie in Richtung Gehäuseinnere und nicht wie vorher nach oben und nach unten.

Die IR-Fernbedienung des LED-Streifen-Kontrollers wurde Opfer des "schwarzen Lochs" was vermutlich jeder daheim hat. Es verschwinden manchmal Sachen die NIE wieder auftauchen.

So wurde jetzt ein RF-Kontroller hergenommen um die LEDs farblich ändern zu können.

Vorteil ist dass hier die Fernbedienung nicht immer zum Kontroller gerichtet werden muss und der nötige "Blickkontakt" entfällt.



[GorgTech]

Ich lese hier schon eine ganze Weile mit, den Titel könnte man ruhig anpassen

Was ich sehe, hat weniger mit "Schrotthaufen" zu tun



[wartech24]

Leider sehe ich da keine Möglichkeit den Threadtitel zu ändern.
Anfangs war viel "E-Schrott" dabei, das Meiste, auch wenn es optisch nicht erkennbar war.
Es kam alles vom Wertstoffhof
Deswegen die "Beschreibung" Schrotthaufen.



[VDC]

Leider sehe ich da keine Möglichkeit den Threadtitel zu ändern.

In der Ansicht: Worklog Rechts neben den Threadtitel klicken oder doppelklicken, dann sollte der editierbar werden.

PS: Wow, noch jmd mit nem G-Flow, ich dachte die wären schon alle durch korrodiert
PPS: Weitermachen, sieht interessant aus.

€dith: Mist,Titel haste ja schon angepasst :P



[wartech24]

Die Methode die Du beschreibst und auch in der Forum Hilfe steht, funktioniert nicht.
Kann sein dass sie zeitlich begrenzt ist.


Danke.

Dran bleiben werde ich auf jeden Fall .. aber immer schön langsam.



[Tzk]

Afaik kann der Threadtitel irgendwann nicht mehr angepasst werden. Da ist ein Zeitlimit drauf



[wartech24]

Afaik kann der Threadtitel irgendwann nicht mehr angepasst werden. Da ist ein Zeitlimit drauf

Dachte ich mir auch



[wartech24]

Heute nur ein sehr kleines Update ...

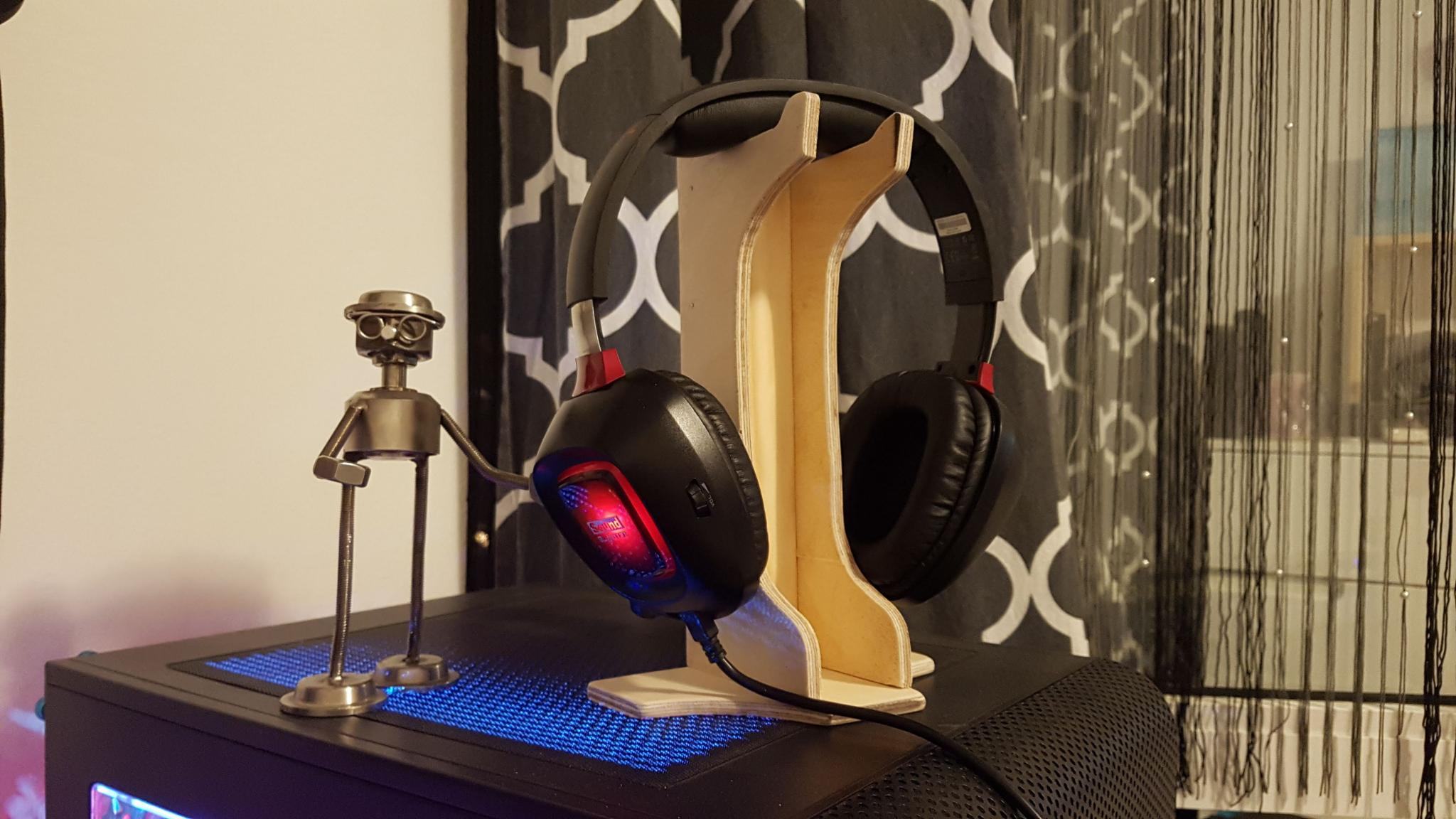

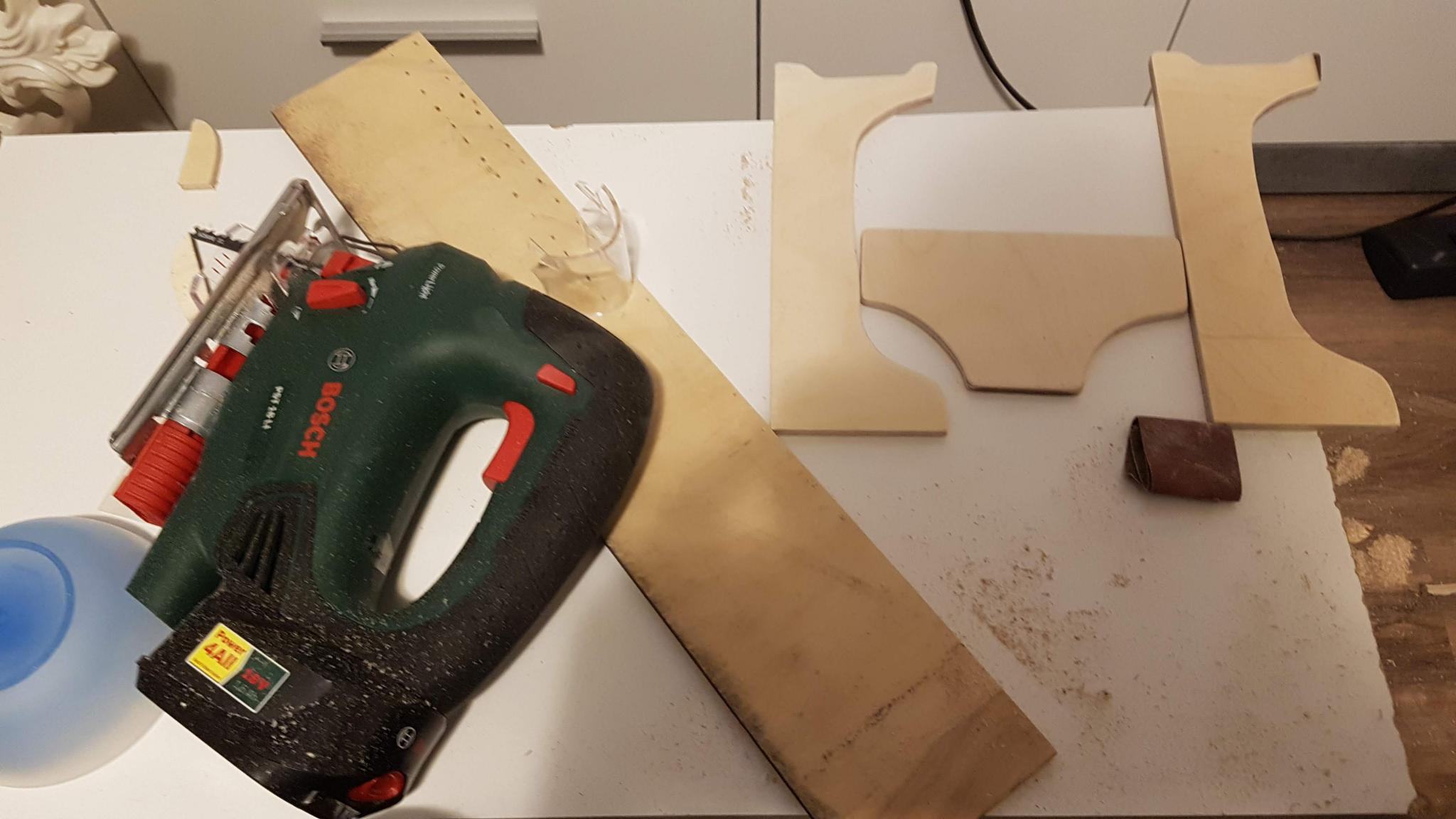

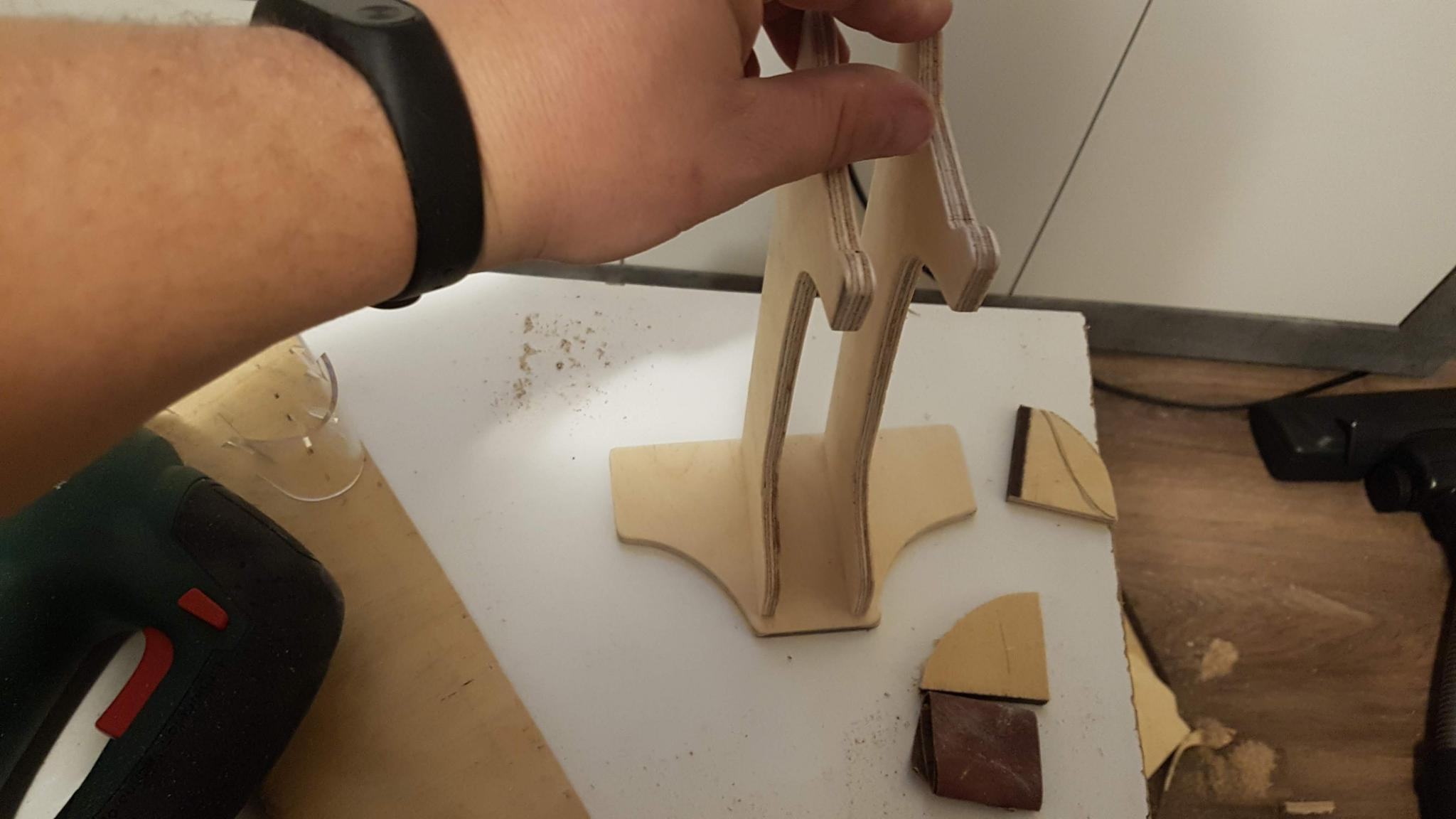

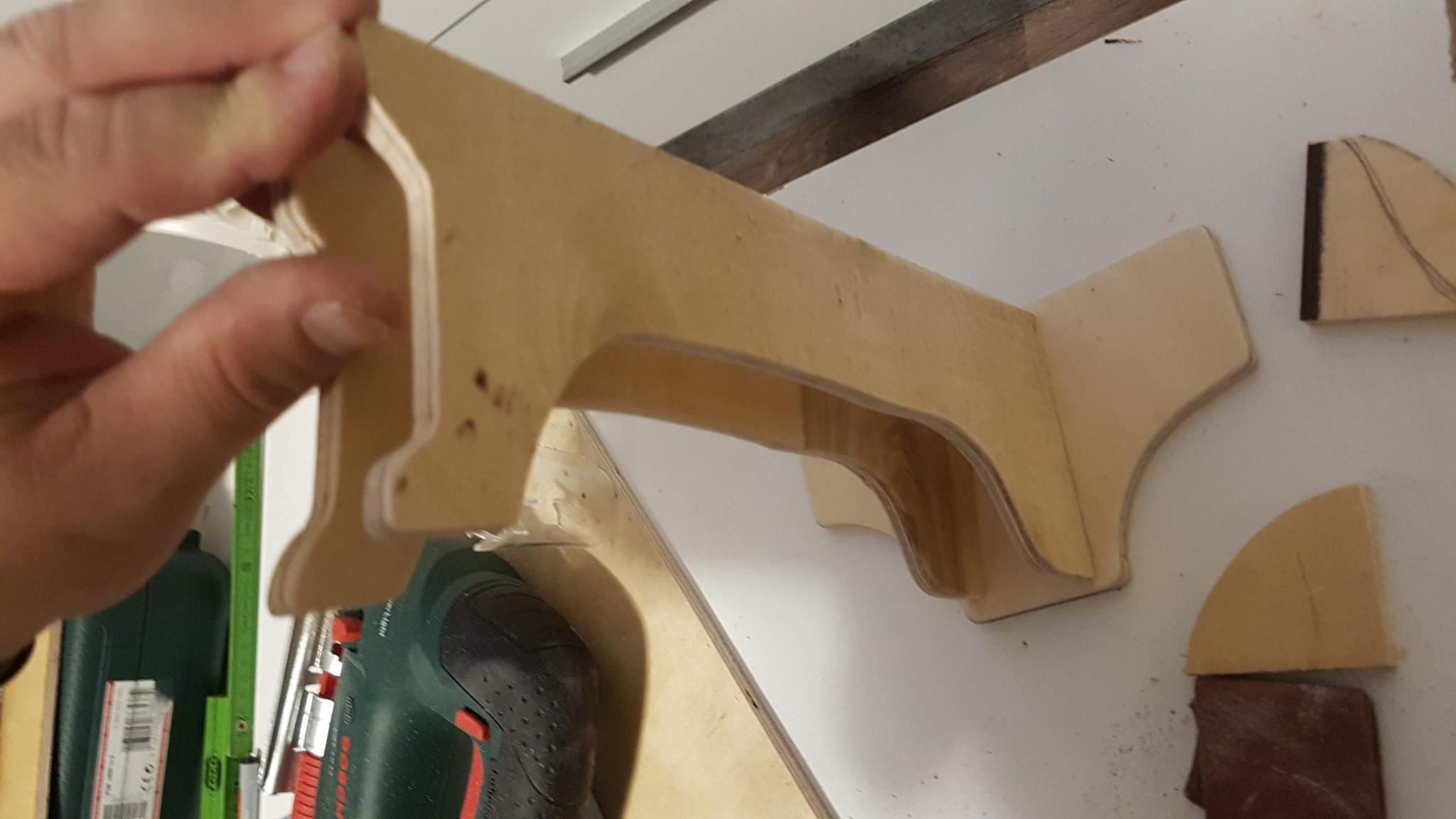

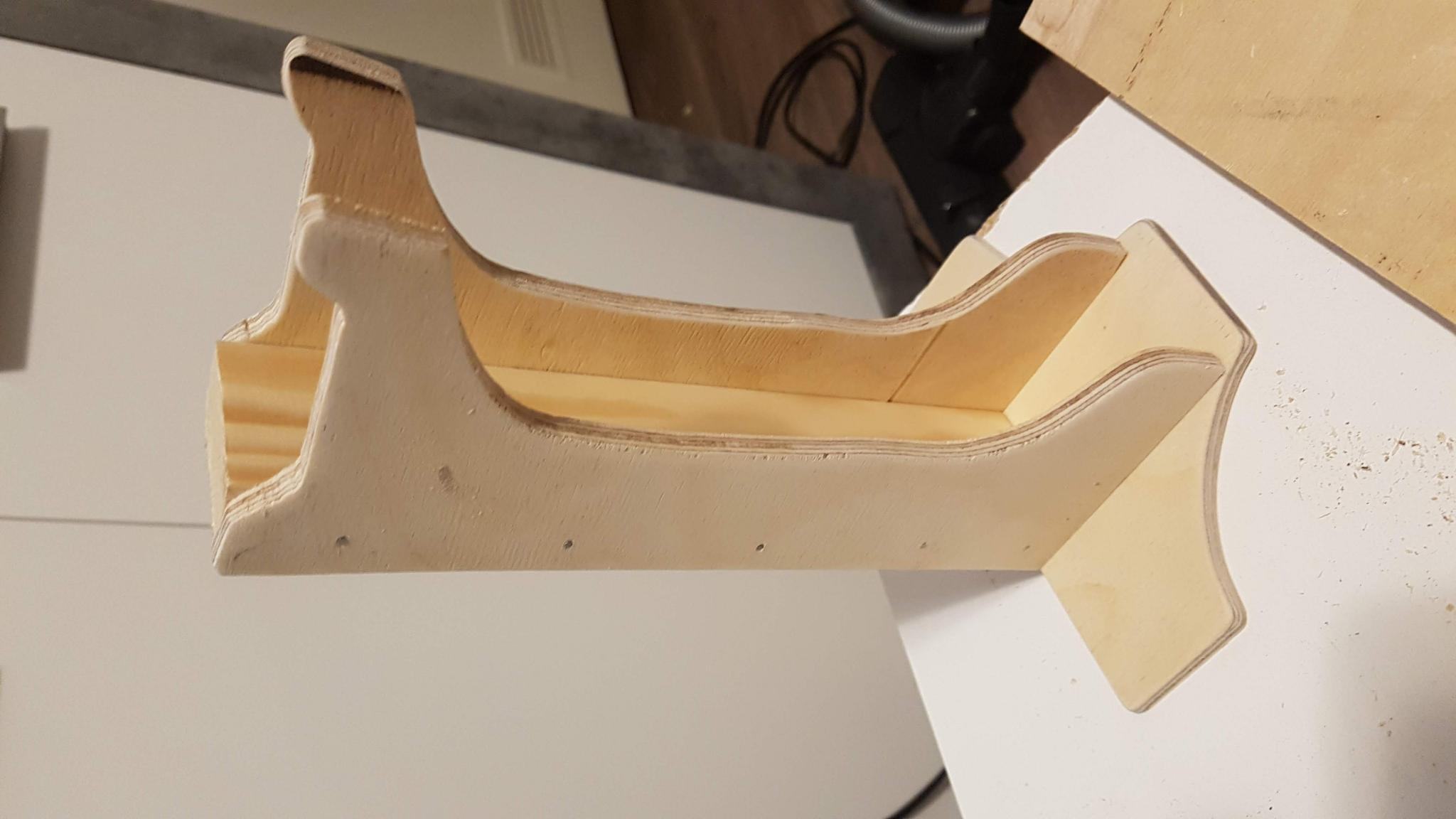

Da ich heute bissle mit Holz "gespielt" habe und paar Reste übrig geblieben sind, habe ich mir auf die Schnelle ein Halter für meine Kopfhörer gebastelt.

Ist noch nicht ganz fertig aber einsatzbereit.

So liegen die Kopfhörer nicht mehr rum und haben einen eigenen Platz bekommen.

Paar Bilder die wie bekannt mehr als Worte sagen

- - - Updated - - -

Wie ich sehe wird die Ausrichtung der Fotos nicht übernommen



[GorgTech]

Schöner Kopfhörerhalter, kommt noch eine Lasur drauf?



[wartech24]

Bekommt womöglich eine Lackierung.

Muss aber noch richtig geschliffen werden



[wartech24]

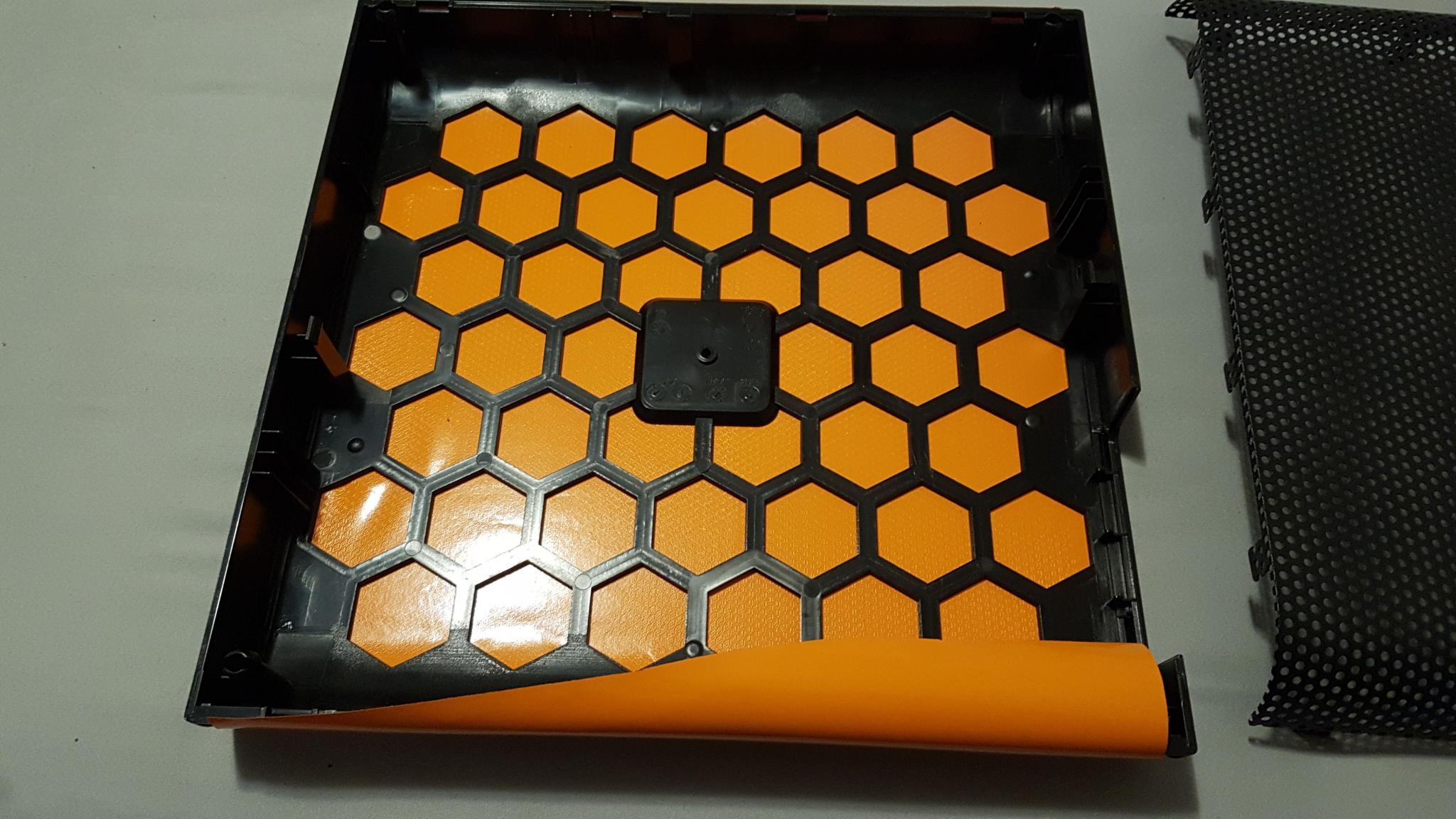

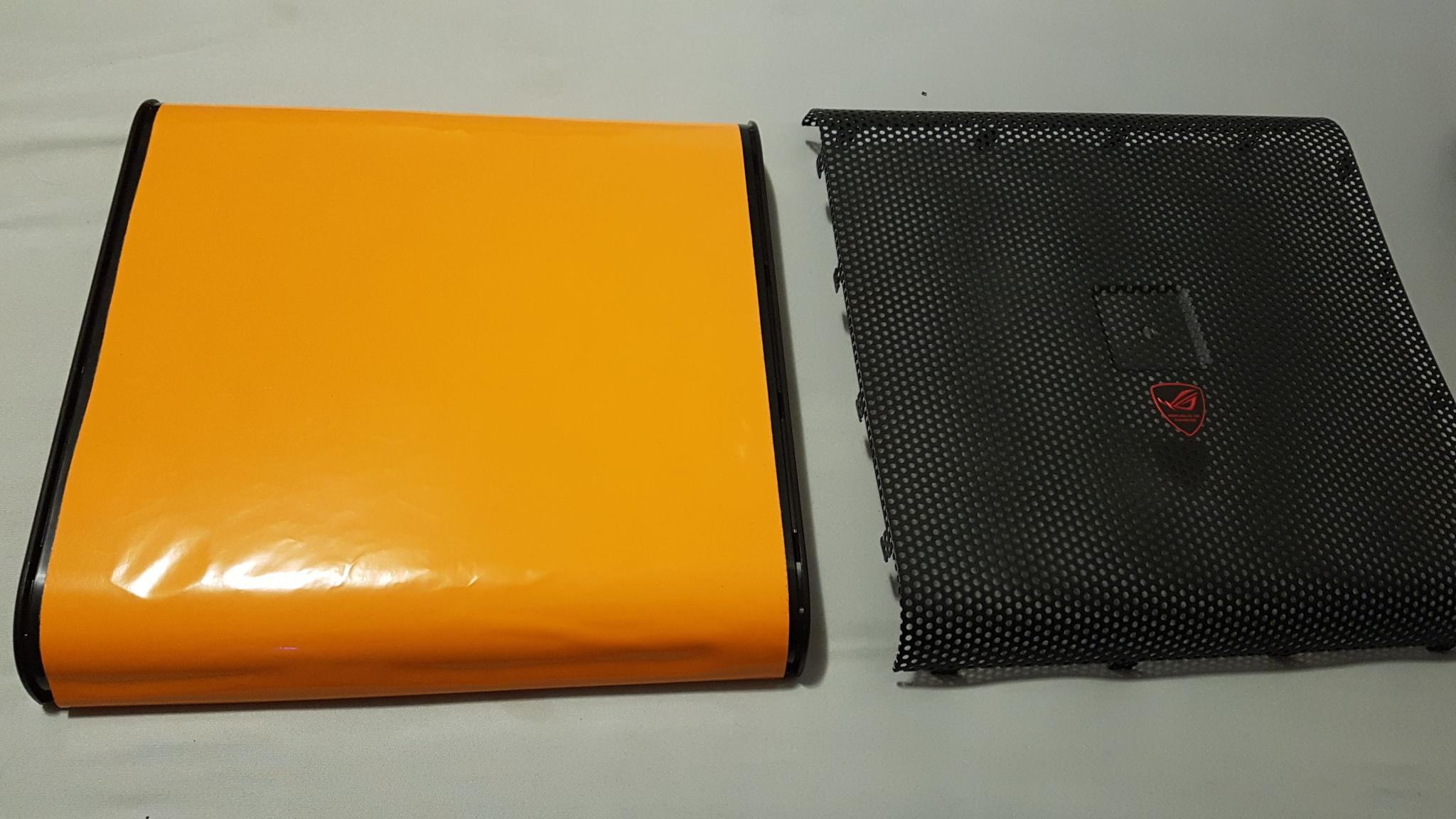

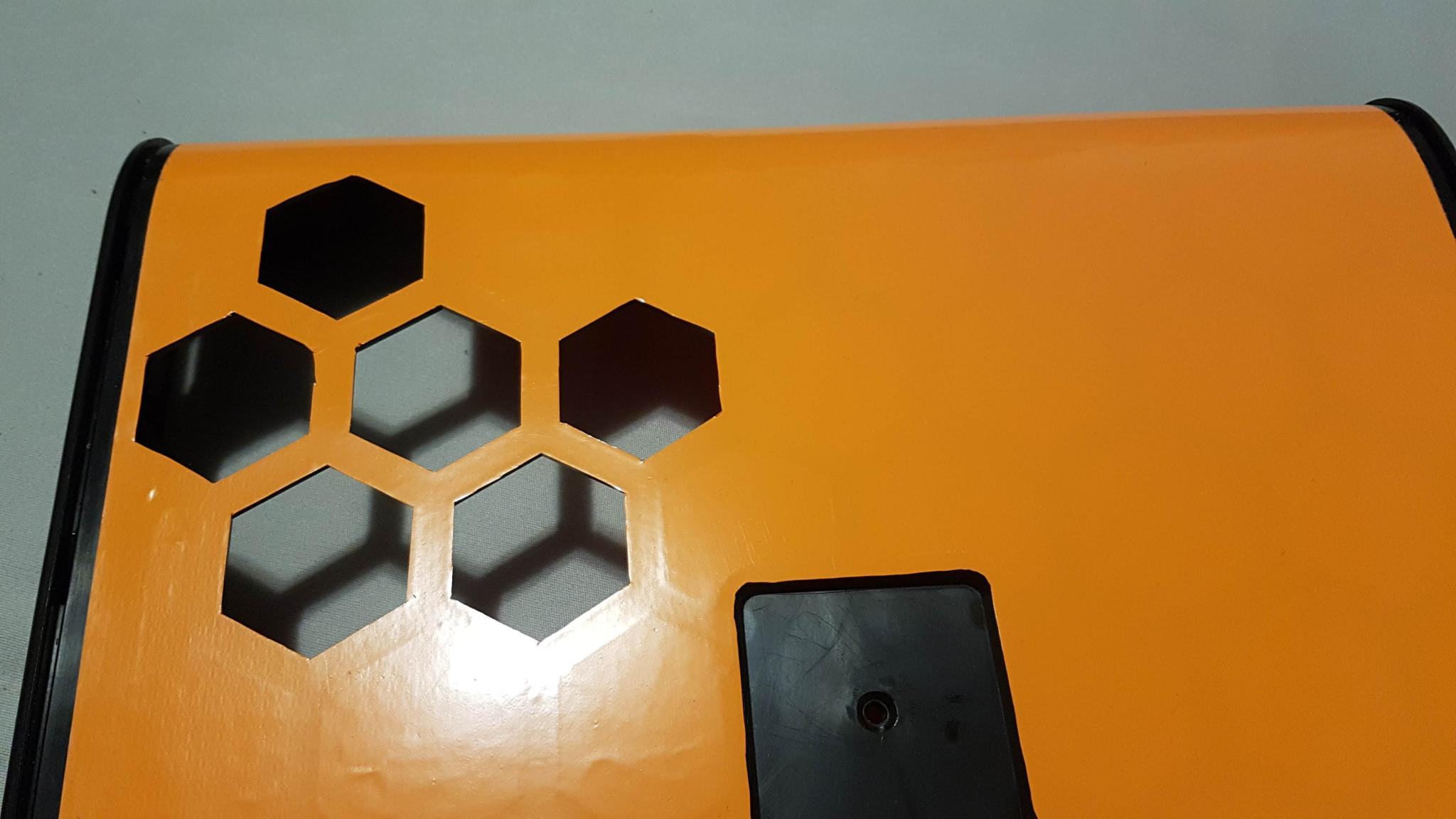

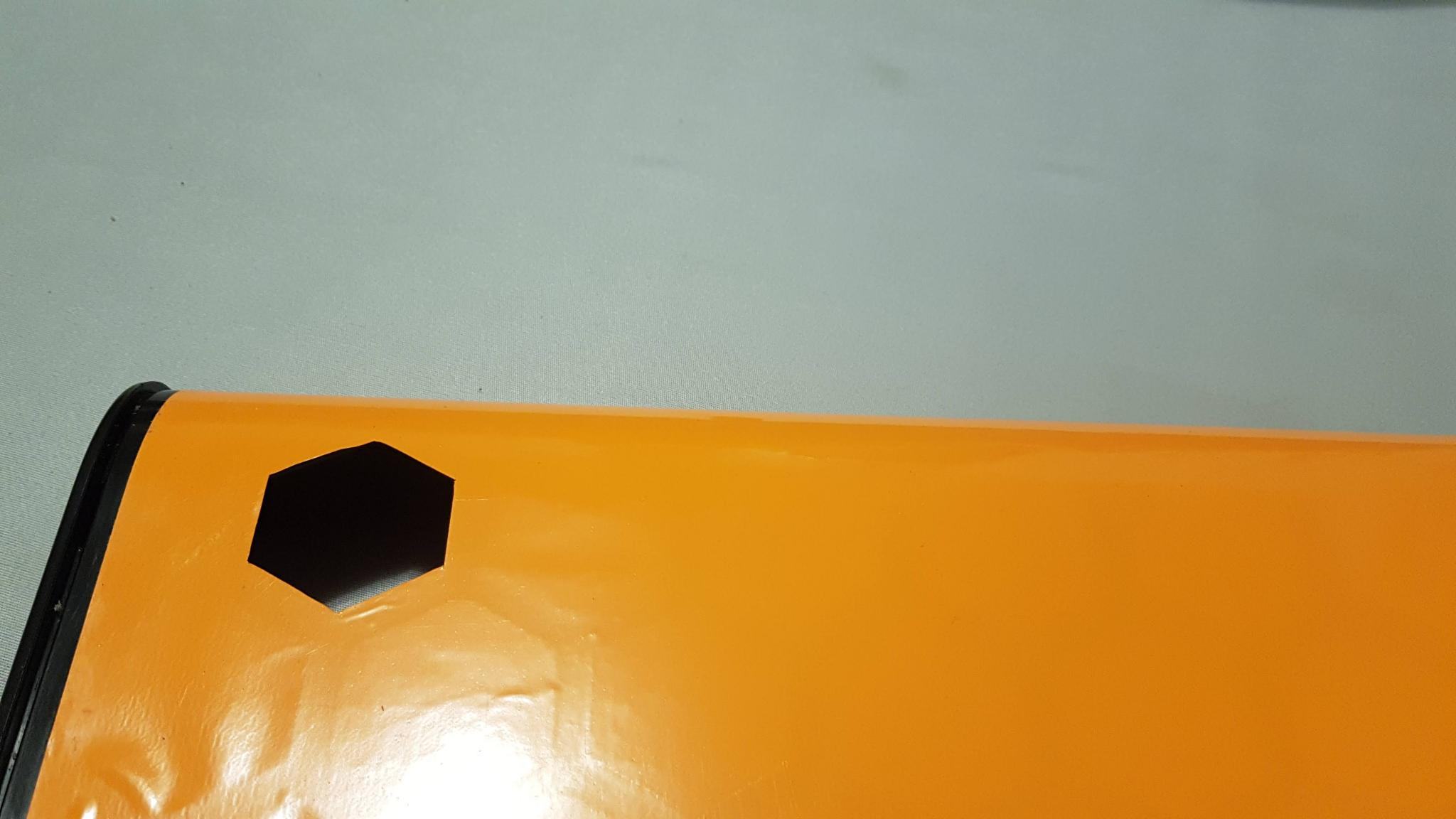

Hatte gestern, mit Reste einer orangenen Folie die noch rumlag, mal schauen wollen wie es ausschauen wird wenn die Front lackiert ist.
Da zwischen Front (Kunststoff) und Mesh noch ein Staubfilter aus Schaumstoff liegt, dieser schwarz und dunkel ist, wird durch diesen die ganze Farbe verdeckt und man sieht nichts davon.
Das zweite Problem ist dass zwischen Front und Mesh cca 3mm Platz ist für diesen Staubfilter und so, auch wenn kein Filter drinne ist, die Farbe nicht sehr gut sichtbar ist.
Dafür müsste das Mesh auf der Front drauf liegen.
Eine Überlegung wäre den Staubfilter hinter der Front zu befestigen.
Eine weitere Überlegung wäre die Folie oder sogar das Mesh durch eine Kunststoffplatte zu ersetzen.

Hier paar Bilder



[wartech24]

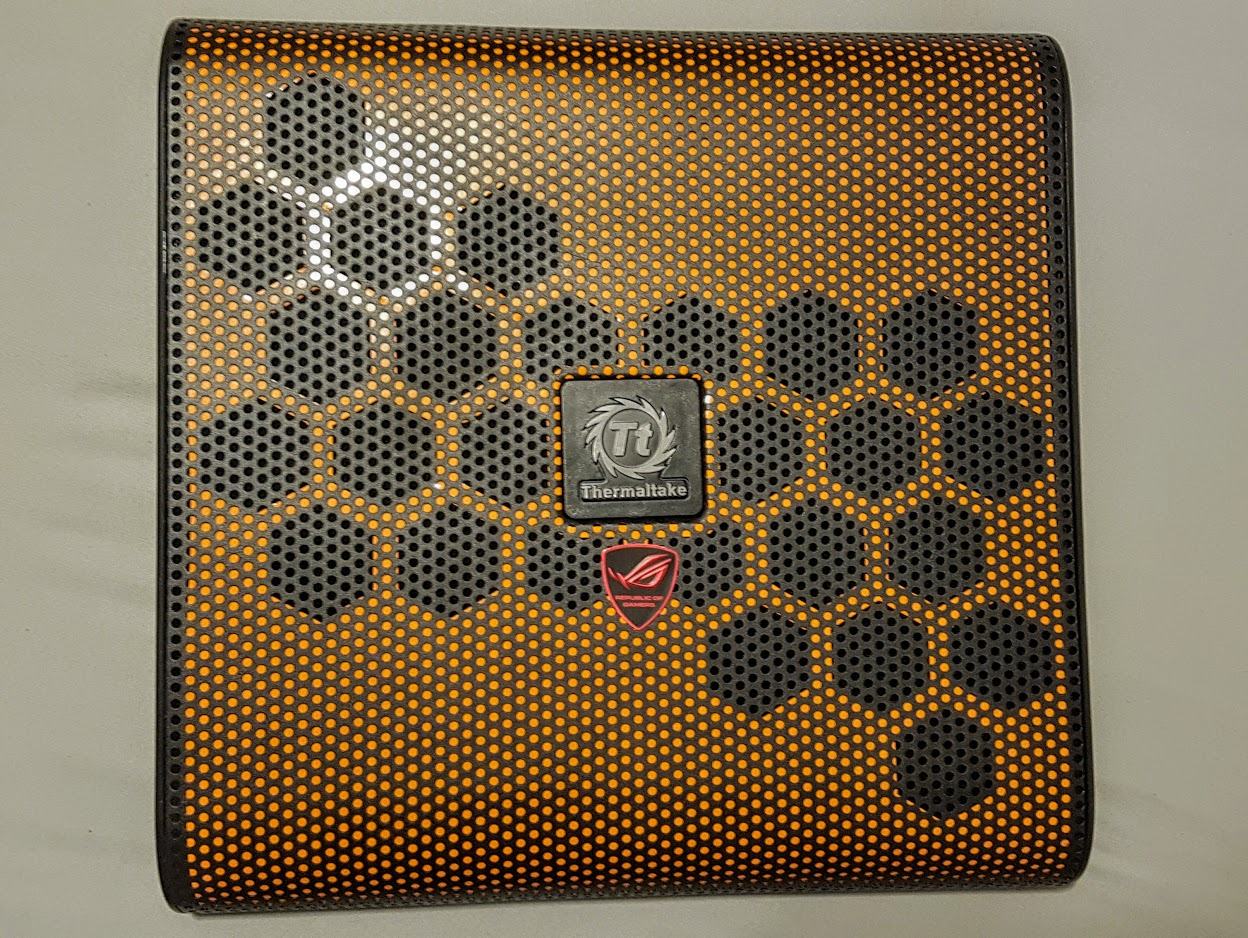

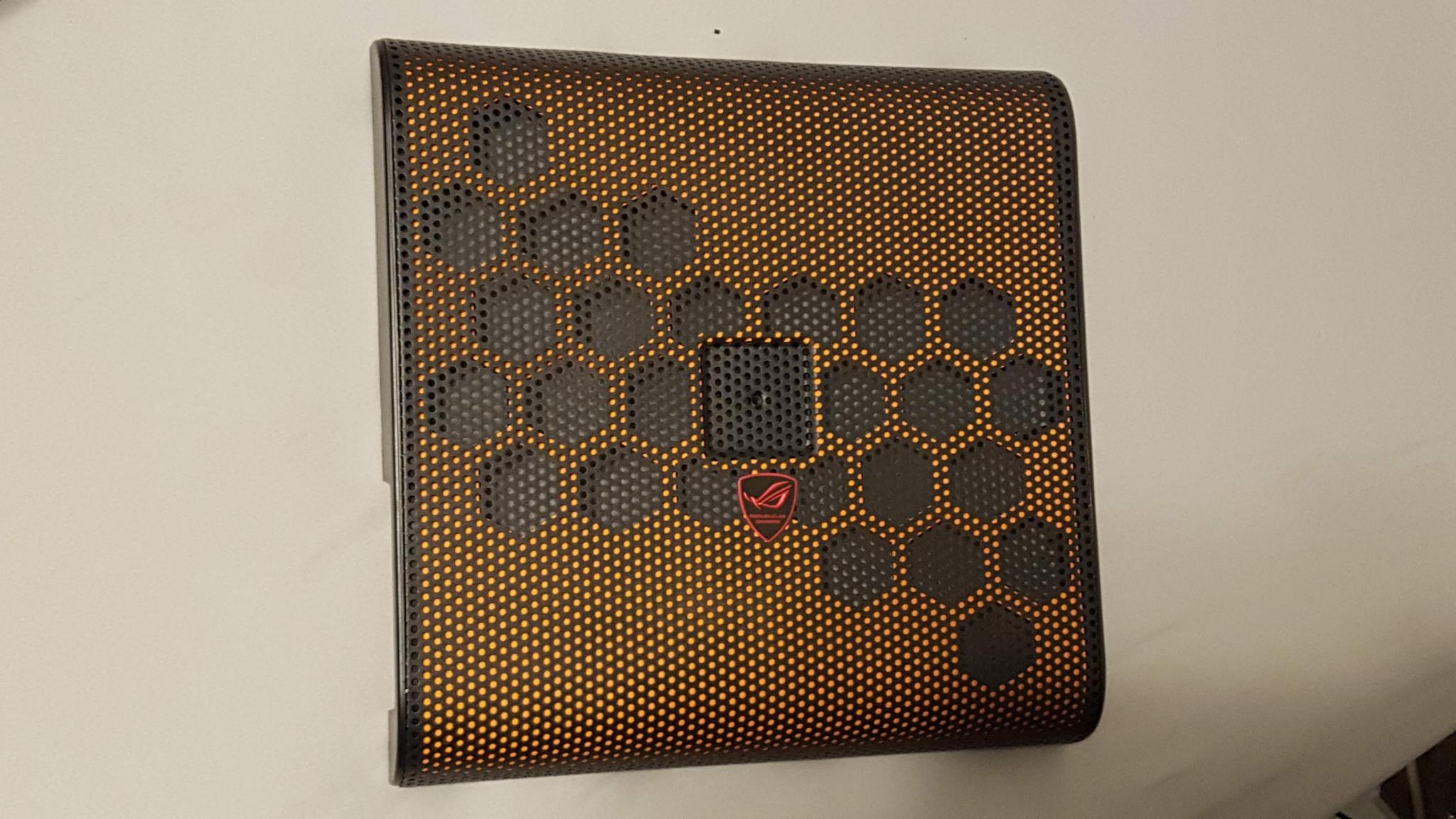

... und dann kam mir diese Idee, auch wenn es nicht die tollste Lösung ist.

Front --> Filter --> Folie -- Mesh

und hier das Ergebnis:



[wartech24]

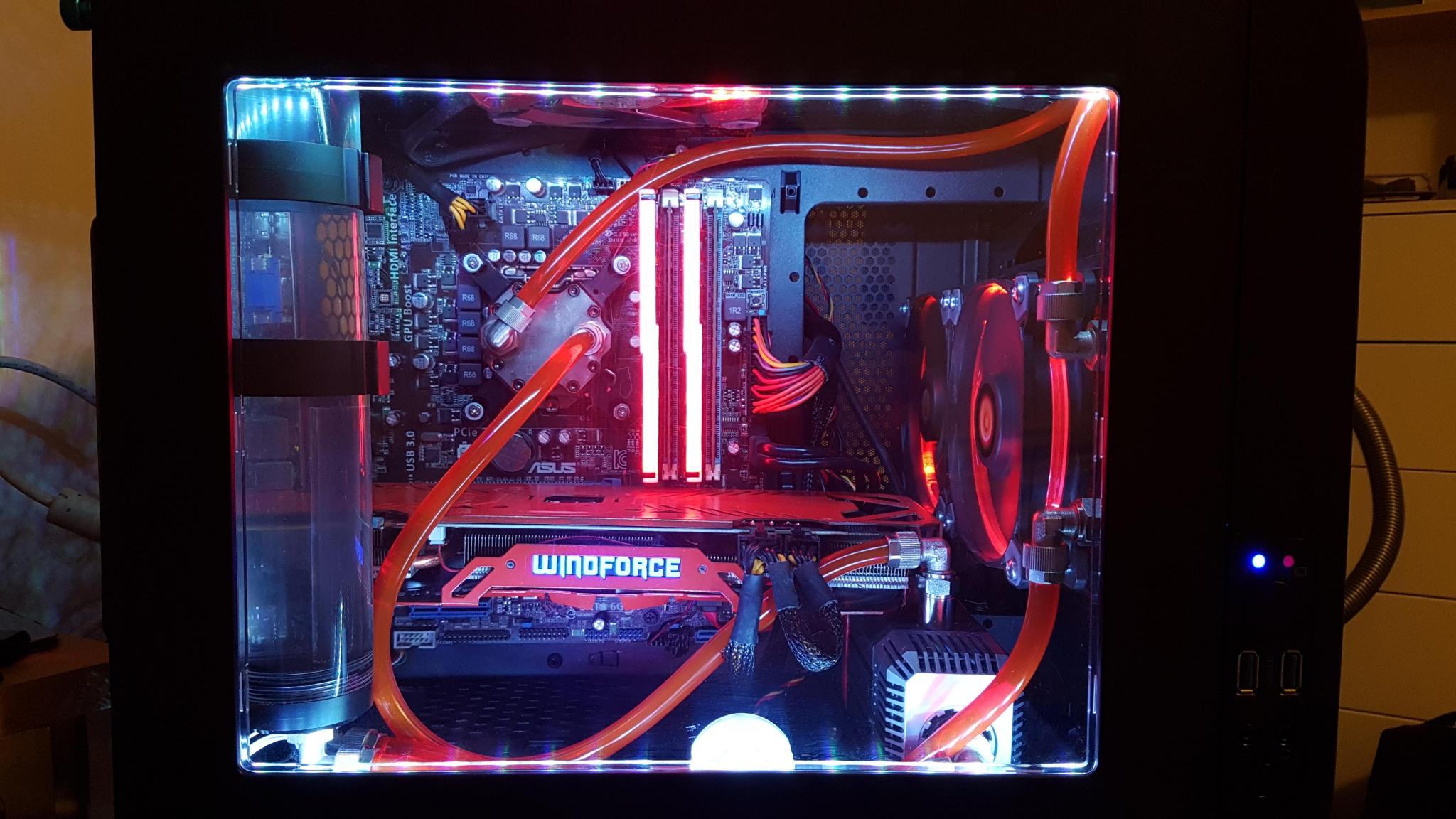

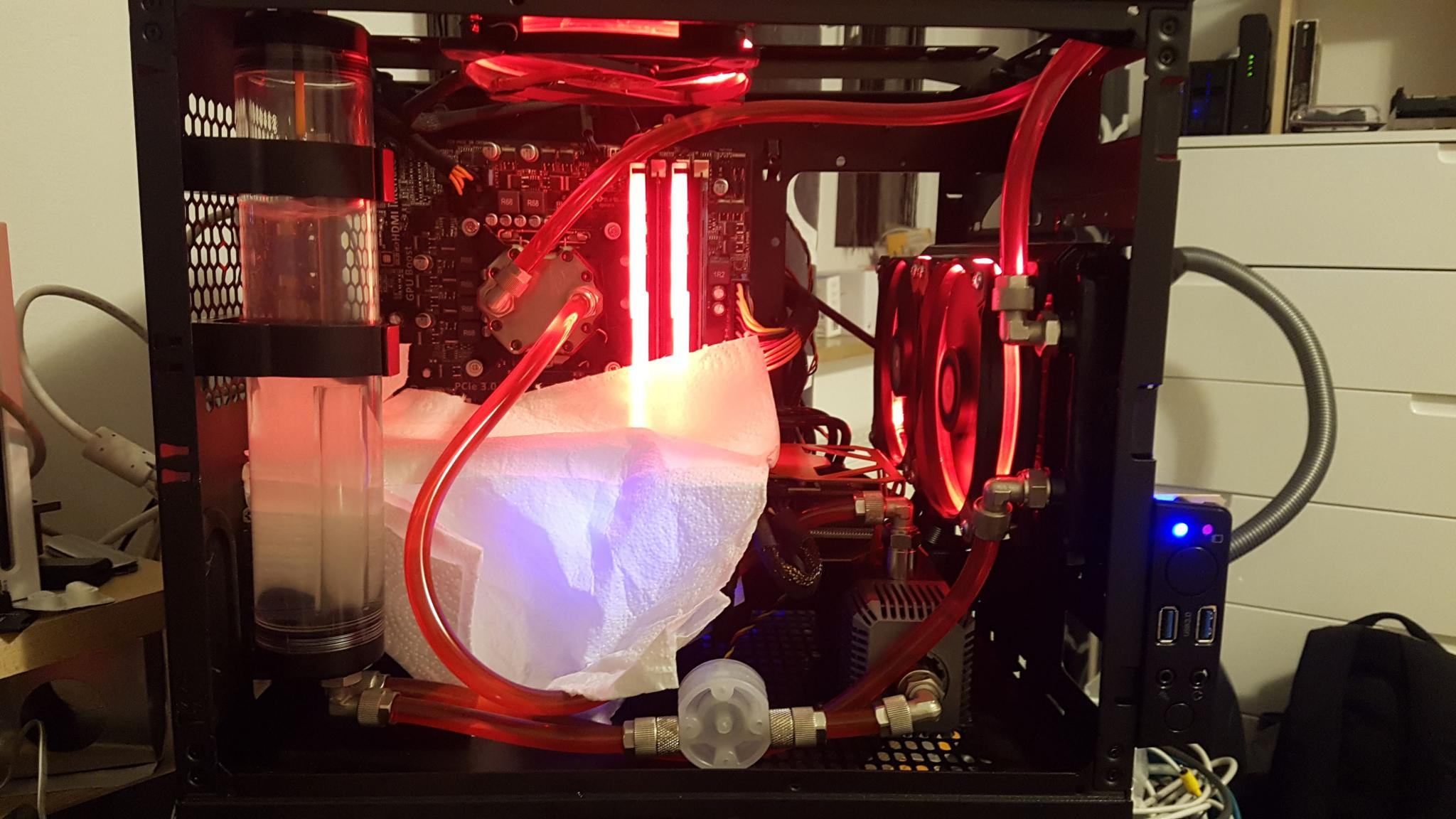

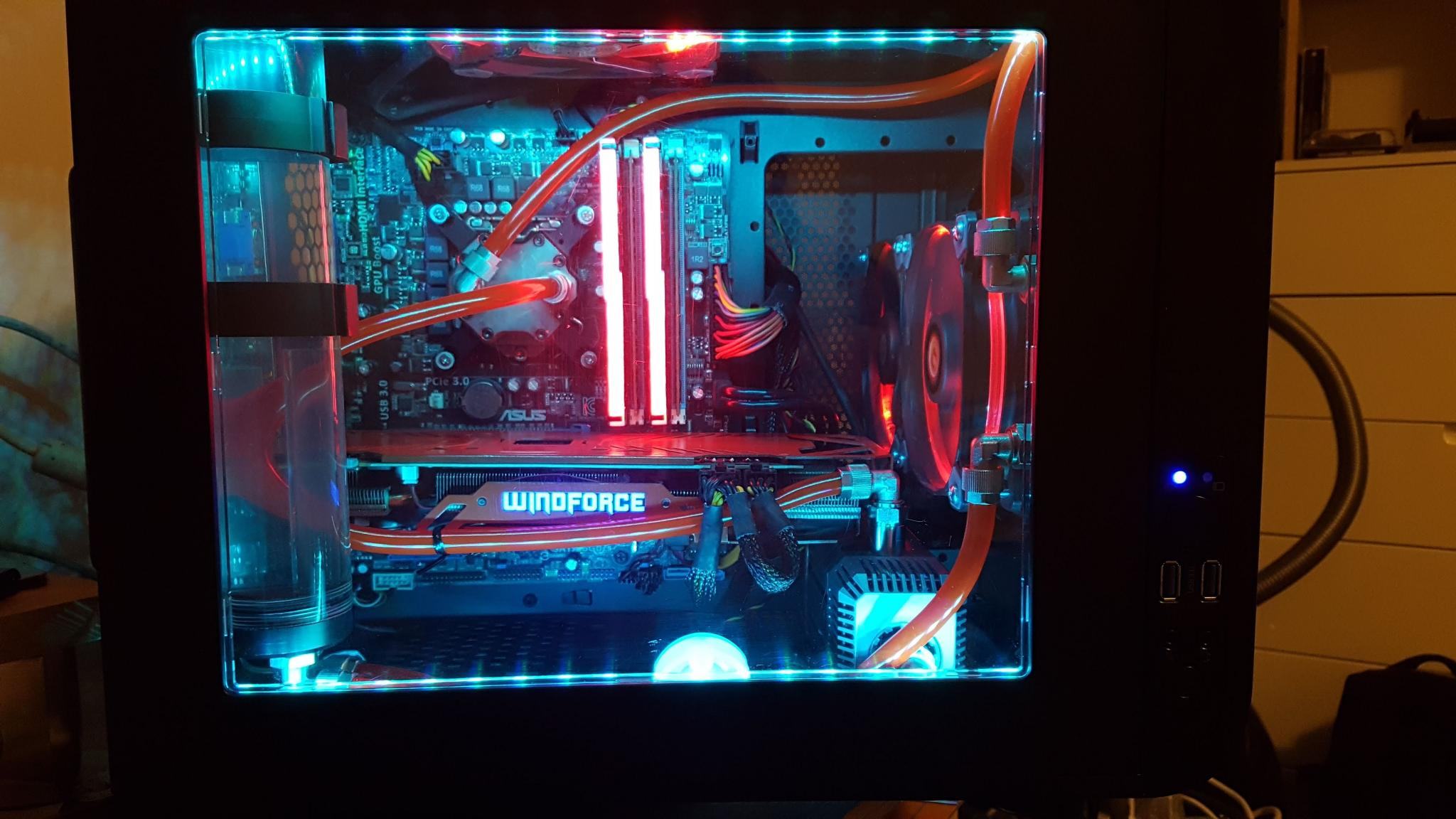

Habe heute mal wieder was dran gebastelt und die schwarze Schläuche durch rote von MasterKleer ausgetauscht.
Auch das AGB wurde an einer anderen Stelle befestigt.
Momentan passt es so.
Müsste mal eine neue und kleinere Pumpe her und dann wird nochmal umgebaut.

Hier noch paar Bilder



[GorgTech]

Masterkleer? Ich hoffe, du wirst damit keine Probleme kriegen.

[Kaufberatung] Masterkleer BPA free voll mit Weichmachern



[wartech24]

Masterkleer? Ich hoffe, du wirst damit keine Probleme kriegen.

[Kaufberatung] Masterkleer BPA free voll mit Weichmachern

Danke für die Warnung.
Habe ehrlich gesagt nicht geschaut was es kann und nicht.
Werde die Sache mal beobachten.



[wartech24]

2,5 Monate waren sie drinn und dann wieder raus damit.
Die Schläuche taugen wirklich gar nichts.
Viel zu weich und knicken mit der Zeit auch bei grösseren Radien.
Dachte mal dass die Pumpe defekt wäre, aber war nur ein Knick im Schlauch und somit kein Durchfluss mehr gehabt.

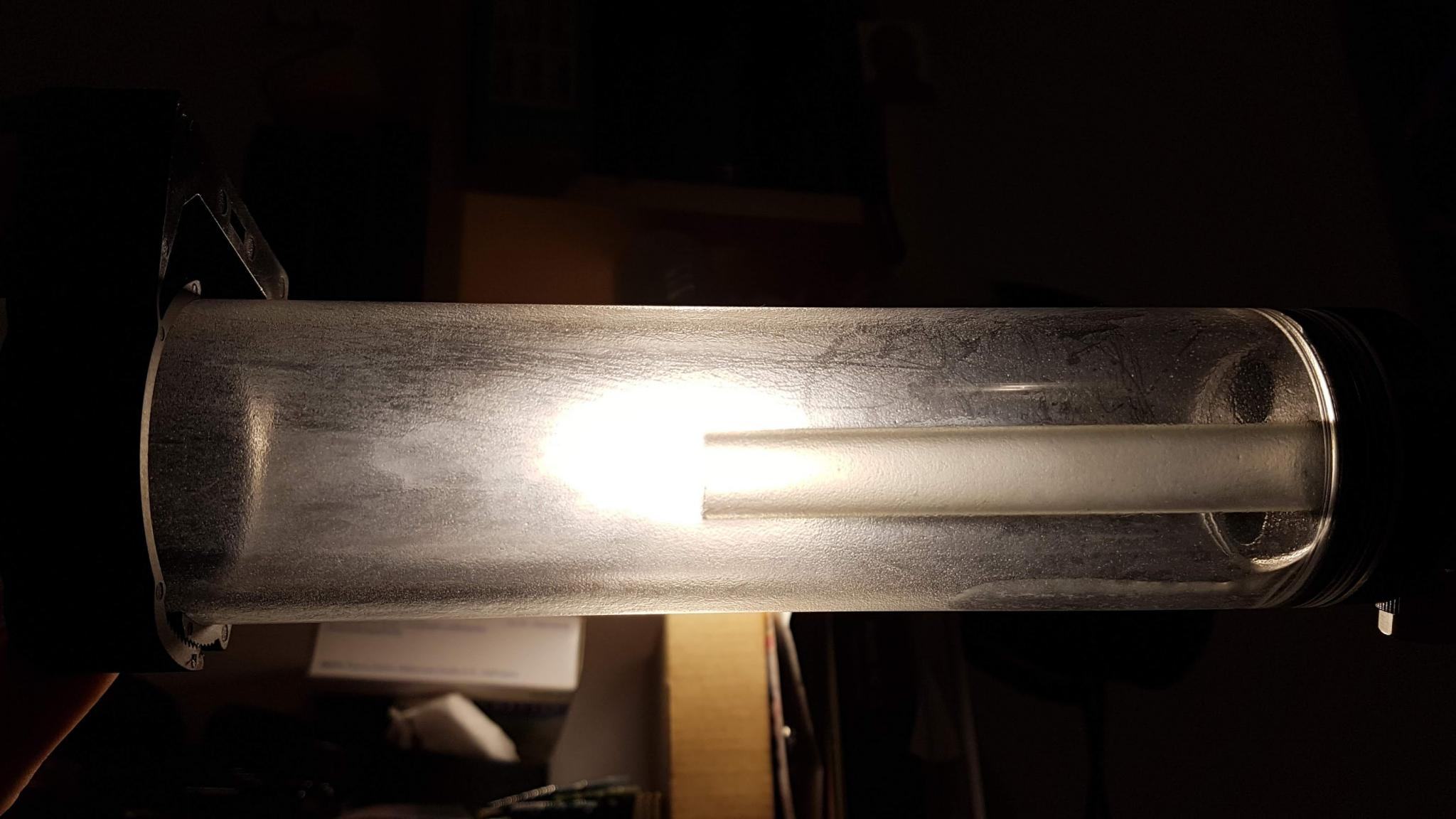

So sah mein AGB aus ..



[Nenharma]

Mein Beileid und viel Spaß beim saubermachen ....
Das so etwas für diesen Zweck verkauft werden darf ist echt eine Schande!
