Guten Tag alle zusammen.
Vorher etwas rechtliches Gedöhns


DISCLAIMER: ICH ÜBERNEHME KEINE HAFTUNG FÜR SCHÄDEN JEDWEDER ART DIE AUS MANIPULATIONEN AN HARDWARE ENTSTEHEN. JEDER IST FÜR SEINE HARDWARE UND SICH SELBST/DRITTE SELBER VERANTWORTLICH



Na dann fangen wir mal an.


Ich bin stolzer Besitzer einer Radeon RX 480. Nach dem Auspacken habe ich mich ans Übertakten gemacht und festgestellt dass mit der Standardkühlung bei mir bei 1380mhz chiptakt schluss ist.
Die Temperatur war bei 88 grad und mehr ging einfach nicht.

Mir fiel auf dass die Grafikkarte auch gut mit Temperatur skaliert, also bei kühleren Temperaturen deutlich mehr Takt möglich ist.
Der Standardkühler ist sehr gut, und für das was er soll (Die Karte innerhalb der Spezifikationen zu betreiben) sehr gut geeignet.
Jedoch stösst jeder standardkühler an seine grenzen.

Also muss ein neuer Kühler her. Das Problem ist dass so ziemlich alle aftermarket Luftkühler keinen Direct Heat Exhaust (DHE) biete, also die Luft direkt aus dem Gehäuse befördern. Beim OC ist dies jedoch ein nicht zu unterschätzender Vorteil. Denn Warme Luft im Gehäuse zu verteilen ist vor allem beim Übertakten nicht die beste Lösung.

Deshalb entschied ich mich das DHE Prinzip beizubehalten, jedoch einen deutlich Potenteren Kühlkörper zu benutzen.

Ich entschied mich für einen Passiven Serverkühler. Der Dynatron R15.
Das ist ein Vollkupferkühler mit Vaporchanber. Die Maße gingen grösstenteils in ordnung und daher entschied ich mich für ihn. Gebastellt (Verstümmelt) musste trotzdem Werden.


Hier mal der Kühler Anhang anzeigen 370450

Und hier der Vergleich zum Standardkühler 20160803_135927.jpg

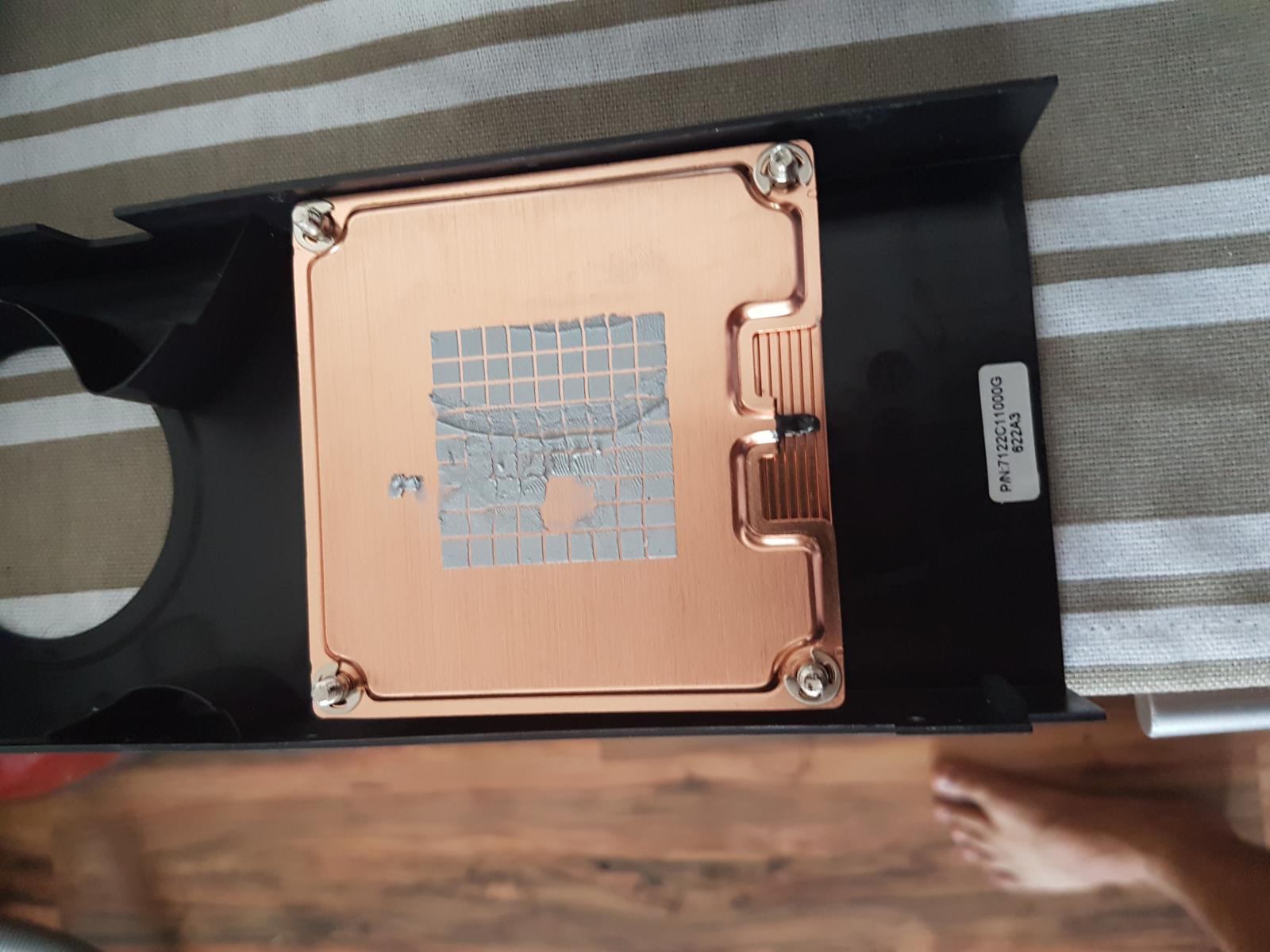

Passt ja wie angegossen.........fasst..... 20160803_141808.jpg

Leider sind einige Bauteile im Weg, deshalb wird der Kühler mit der Flex zurechtgeschliffen20160803_201156.jpg
Vorsicht, ja nicht die Vaporchamber anschleifen 20160803_201743.jpg

Danach musste ich den Kühler anschleifen, da er nicth auf der GPU auflag sondern Konvex war, zum glück habe ich das kontrolliert20160803_212621.jpg

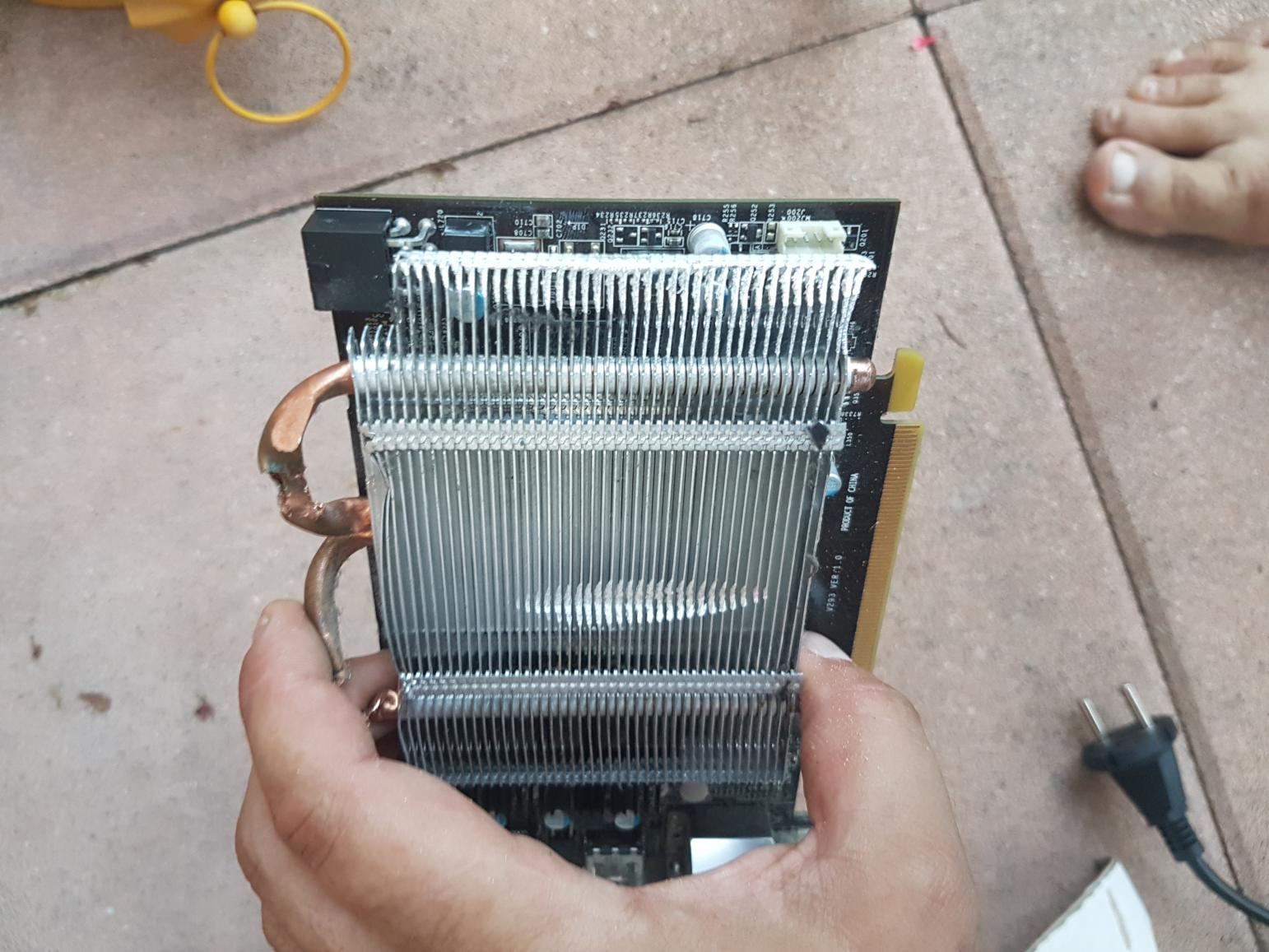

Vorher habe ich etwas an einem alten Kühler geübt, um ein gefühl für Anpressdruck und verhalten der Flex zu bekommen 20160803_201805.jpg

Dann vom Originalen Kühlerhalter alles überflüssige abgeflext, das wird heiss.20160803_215014.jpg

Noch ein bisschen Karton für den Anpressdruck und um die Luft durch die Lamellen zu zwingen 20160803_215642.jpg

Jetzt noch das überflüssige Plastik abzwicken, damit die luft ungehindert zum Kühler kommt 20160803_215648.jpg

Und alles zusammenschrauben. Fertig ist der Potente Kühler in Originalmaßen und DHE 20160803_220830.jpg


Im Heavenbenchmark fiel Die Temperatur von 88C im Originalkühler bei 1150mv und 1380mhz auf 64C bei 1150mv und 1380mhz.
Mit der Besseren Kühlung kann ich bis 1410 gehen, für mehr ist das Modbios Nötig, dass bald drauf kommt.


Ich hoffe es hat euch allen gefallen und Viel Spass mit den Fotos.

- - - Updated - - -

ich werde noch den anpressdruck erhöhen, das sollte aber vorerst reichen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Danke für deine Mühe das alles zu dokumentieren!
Beeindruckendes Ergebnis!

Wie hast du den die Gewindebuchsen auf den Kühler montiert?
Hast du damit nicht die Vaporchamber beschädigt?

lg

also die Gewinde wurden geklebt, kamen wieder runter da die schrauben zu dick waren. ANpressdruck ist nur durch den Karton gegeben. Also da lassen sich noch einige grad rausholen.

danke leute

wenn der Kühler nichtmal verschraubt ist dann sollte dein ergebnis mit anpressdruck ja nochmal ca. 10grad besser sein.

Jup sehe ich auch so. Aber das kommt später. Ich wollte lediglich den grundaufbau zeigen. Die feinheiten und die spawas mache ich dann auch später.

Auf jeden fall hat es sich für mich gelohnt.

Versteh noch nicht ganz wie sich der Kühler dort auf dem Chip hält.

Allein durch den Press Druck vom Karton zwischen Gehäusewände und Kühler?

Ist das beim Referenz Kühler genauso, oder ist der durch das PCB verschraubt ?

Pressdruck zw. Karton und deckel in position hält er sich von alleine

Kuper ist ca. 3x mal teurer als Aluminium. Bezogen auf die Stückzahl hätte hier ein etwas aufwändigerer Kühler wahrscheinlich nicht mal 1 Euro mehr pro Karte gekostet. Verstehe das wer will. Schade, das kein Hersteller mehr potente DHE Kühler entwickelt :shake:

@ASCI3: hab dein Thread gesehen. Schöner Mod. Du schreibst von 1380-1410MHz. Aber:

--> Kein(e) Valid-Screen(s). Weder für die CPU (4,6GHz @ 1,55V) noch für die GPU (@ 1500MHz).
--> No proof, no fame. Deshalb: "Tales from AMD-Fantasy-Land"

Wieso fantasy land?

Meinen mod thread hast auch ned gesehen?
Wieso bist du so stichelnd. Stört es dich dass meine rx 480 1500 unter luft packt?
Schade dass der speicher nicht höher geht

menchi due 1410mhz angabe ist die alte vor dem umbau und ohne optimierung.

Screens werde ich bei gelegenheit machen und nachreichen

Kommen die Screens noch?

Dauert noch. Habe arbeitsmäßig viel stress und die kinder wollen auch noch zeit. Kommt aber

Siehe Post #13. Kommen die Screens noch? Ohne Valid ist es nur blabla und nutzlos.

Nicht schlecht das Ergebnis.

Gesendet von meinem SM-G935F mit Tapatalk

War ja klar, dass nix mehr kommt. Keine Valid Screens nix. 1500MHz unter Luft - my ass.
1380MHz @ 64° C mit dem Mod - Screen?
