Ryzen 3000 pin anlöten / abgebrochenen pin entfernen

[d3d4]

Moin zusammen,
hab einen 3900x mit 3 abgebrochenen Pins.
1x VCC und MB_DATA[30] und MB_DATA[26]. Soweit ich interpretiere nicht unbedingt kritisch. Troztdem

Wollte heute abend die Pin-Reste entfernen und neue auflöten.
Bin scheinbar zu blöd einen Heißluftlötstation zu bedienen für diesen Zweck.

Gemäß lektüre der Threads hier hat @ubi eniges an Erfahrung diesbezüglich.
Vll mag der Pinmeister mir auf die Sprünge helfen.

Beste Grüße



[ubi]

Moin

Meinereiner macht das nicht mit einer Heißuftstation
Dort brauchst eine Schablone sonst weht es Dir die Pins drumherum weg oder die werden krumm.
Reste weglöten einfacher Feinlötkolben -> muss man auch aufpassen -> nicht überhitzen -> Lötpad bye bye

gruss
UBI



[d3d4]

@ubi Danke dir für die schnelle Erklärung. Du machst deinem Ruf echt alle Ehre.
Habe eben eine Versuch mit Kolben unternommen. Feine Spitze 250-300 Grad. Da bewegt sich nix.
Pins zurechtbiegen war bisher kein Problem.
Beim Löten jetzt geht mein Selbstvertrauen langsam zurück.
Hab ich den falschen Temperaturberich?

Vll. sollte ich doch lieber bei der Holzbearbeitung bleiben...da ist meine Ausrüstung auch höherwertiger..

Grüße von nicht ganz so weit unten links.



[ubi]

Hi
Das Prb ist die Wärme reinbringen an den feinen Punkten .
da musste schon viel üben an Cpu`s -> defekte testen probieren optimieren was geht wo wie .
youtube hat nette Sachen darüber

gruss



[Luxxiator]

Zu @ubi schicken, reparieren lassen und glücklich sein....



[der allgäuer]

würde ich auch sagen.
schicks dem "pfefferminzprinz" bevor mehr hin als gut machst.



[ubi]

Wenn er mag soll er mir das senden


Auch hier gilt Bei Bedarf

Auch hier übernehme ich keine Garantie , Gewährleistung oder Ersatzleistung auf reparierte Sachen und aus daraus evtl entstehende Schäden



[d3d4]

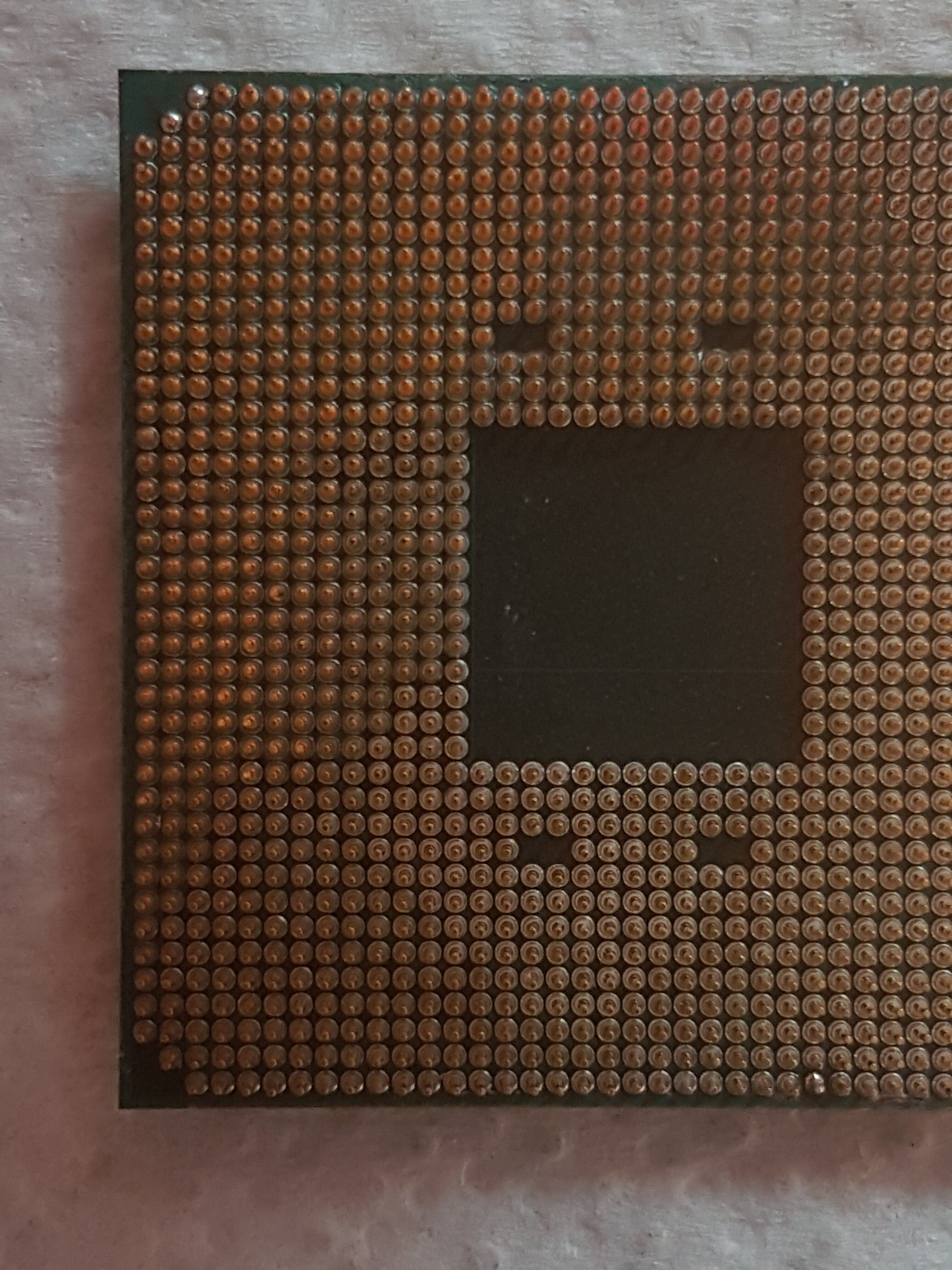

Hier noch Fotos für die Interessierten leser.

Nach Whatsapp Beratung durch @ubi hab ich noch einen Ablötversuch unternommen. Gelöst hat sich nix. Vermutlich habe ich zu viel Respekt vor dem Feuerteufel.

Daher jetzt auf dem Weg minzgrüne Quadrattafeln in einen Karton zu packen.

Besten Dank nochmals!



[ubi]

das nenne ich mal nen Foto im Detail

schauen wir mal was draus wird -> isch guck danach -> 3 Pins -> haste Ersatzpins schon ?
bis zur Rückmeldung dann wieder

UBI



[d3d4]

Ersatzpins schick ich mit



[ubi]

Aloha

Unten links ist das Bild mit neuen Lötpunkten
Viel Spass damit und schönes Wochenende und Danke für die Minze 😁
Gruss
Ubi



[d3d4]

Besten Dank! Der gute @ubi hat ca 1,5 Stunden gebraucht von Erhalt des Päckchens bis Absendung des reparierten Ryzen. Wahnsinn.

Noch besser: Rechtzeitig zum Abholschluss der DHL. Laut tracking ist er bereits in meinem Zustelltentrum und kommt morgen an


Ich poste die Mikroskopaufnahmen der neuen Pins, sobald er da ist.



[d3d4]

Hier nochmal in der Nahaufnahme. Wer erkennt die 3 Pins?



[ubi]

Hi
jetzt gut behandeln .
man sieht gut die Spuren vom Skalpell wo überschüssiges Lot entfernt wurde .
ein Flussmittel oder was auch immer habe ich nicht sauber bekommen .
aber egal

gruss & schönes Feiertage
UBI
