sata ueber glasfaser
- Ersteller john_
- Erstellt am
barnacle2k
Enthusiast
Mhh idee für elektroniker:
1. 4gbit glasfaser tranceiver aus Fibre Channel Karten auslöten (oder Fertige XFP /SFP module)
2. Treiberschaltkreis bauen der das TX Sata-Diff signal in SE umwandelt
4. Emfangschaltung bauen die das RX SE Signal wieder in ein Differentielles SATA konformes verwandelt
3. Die schaltungen an den Transceivern anschliessen
Dann sollten auch 15m kein problem mehr sein!
Wobei man da mit den signallaufzeiten aufpassen muss.
Hat ne realistische chance zu funzen!
Sollte man nen Treiber-IC finden was DIF->SE und umgekehrt sowie 3Ghz kann.
Und genug Pegel für die dioden muss der auch bringen.
Diskret ist so eine Schaltung aber leider unmöglich.
Fehlerkorrektur etc. macht ja SATA von sich aus.
@Fibre Channel
Ja es gibt SATA adapter aber die sind meisst für 16+ platten und kosten endlos kohle.
1. 4gbit glasfaser tranceiver aus Fibre Channel Karten auslöten (oder Fertige XFP /SFP module)
2. Treiberschaltkreis bauen der das TX Sata-Diff signal in SE umwandelt
4. Emfangschaltung bauen die das RX SE Signal wieder in ein Differentielles SATA konformes verwandelt
3. Die schaltungen an den Transceivern anschliessen
Dann sollten auch 15m kein problem mehr sein!
Wobei man da mit den signallaufzeiten aufpassen muss.
Hat ne realistische chance zu funzen!
Sollte man nen Treiber-IC finden was DIF->SE und umgekehrt sowie 3Ghz kann.
Und genug Pegel für die dioden muss der auch bringen.
Diskret ist so eine Schaltung aber leider unmöglich.
Fehlerkorrektur etc. macht ja SATA von sich aus.
@Fibre Channel
Ja es gibt SATA adapter aber die sind meisst für 16+ platten und kosten endlos kohle.
Zuletzt bearbeitet:
mich würds interessieren, für was das Ganze eingesetzt werden soll. ob man da nicht vielleicht noch ne andere technische Möglichkeit umsetzen könnte?
S-ATA = elektrische Signale. Fibre Channel = optische Signale ... und da brauchts halt irgend ne Umwandlung, die sicher wohl auch mit Stromverbrauch verbunden und nicht ganz gratis ist. vorallem muss man dann die Signale am PC wieder zurückumwandeln ...
*edit*
siehe letzter Post ... ich war bissl langsam ^^
S-ATA = elektrische Signale. Fibre Channel = optische Signale ... und da brauchts halt irgend ne Umwandlung, die sicher wohl auch mit Stromverbrauch verbunden und nicht ganz gratis ist. vorallem muss man dann die Signale am PC wieder zurückumwandeln ...
*edit*
siehe letzter Post ... ich war bissl langsam ^^
Zuletzt bearbeitet:
underclocker2k4
Mr. Alzheimer
Prinzipiell geht FC auch über Kupfer. Klingt komisch ist aber so.
Und wie schon gesagt, es gibt es solche Lösungen indirekt. Aber SATA direkt umwandeln ist so nicht geplant. Dazu bedarf es dann schon sehr aufwendiger Schaltungen und das kostet somit auch gut Geld. Wenn man sich mal FC Komponenten anschaut, dann sieht man das ganz schnell.
Daher vergiss es. Das ganze wird nur über andere Lösungen laufen können. -> NAS
Und wie schon gesagt, es gibt es solche Lösungen indirekt. Aber SATA direkt umwandeln ist so nicht geplant. Dazu bedarf es dann schon sehr aufwendiger Schaltungen und das kostet somit auch gut Geld. Wenn man sich mal FC Komponenten anschaut, dann sieht man das ganz schnell.
Daher vergiss es. Das ganze wird nur über andere Lösungen laufen können. -> NAS
Schlingel_INV
Urgestein
alternativ um mal zu spekulieren: hdds in einen server stecken und dann den clienten ohne hdds via netzwerk booten. dann hast A glasfaser oder B auch gigabit mittels kupfer.
10gbit wird wieder teuer
10gbit wird wieder teuer
underclocker2k4
Mr. Alzheimer
Aber nicht auf diesem Planeten. LWL wäre an dieser Stelle einfach nicht nutzbar. Da es zu empfindlich ist. Da würde sich der User locker 1x im Monat nen neues Kabel kaufen müssen.
hab ein paar optische audio kabel, wenn man da nicht gerade einen knoten reinmacht und stramzieht, kann man die kabel sogar leicht knicken und biegen

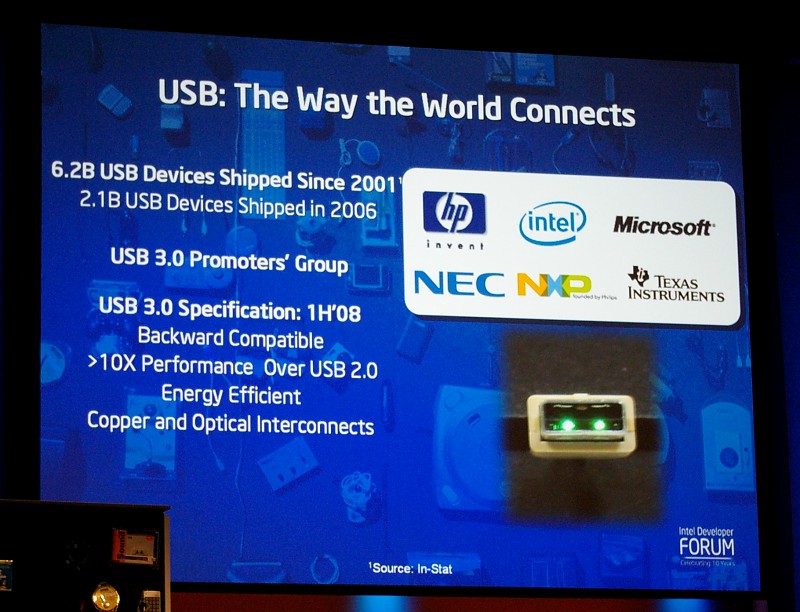

http://www.golem.de/showhigh2.php?file=/0710/55122.html
-> http://scr3.golem.de/?d=0710/USB3-IF&a=55122&s=4
underclocker2k4
Mr. Alzheimer
LWL kannst du nur für statische Verkabelung nutzen. Für den Betrieb auf dem Schreibtisch ist das ungeeignet.
Richtig ist, dass es SPÄTER die Möglichkeit geben wird, auf LWL zu gehen.
Das ist darin begründet, dass das Protokoll von Superspeed USB auf 25gbit ausgelegt worden ist. Ergo wird es später sicherlich noch nen Upgrade geben. zB USB3.5 mit 20gbit und LWL Link.
Aktuell ist immernoch 2 twistedpairs, nichts weiter. Kannst dir gerne auch die SPECs von USB3.0 anschauen, da steht es drin.
Richtig ist, dass es SPÄTER die Möglichkeit geben wird, auf LWL zu gehen.
Das ist darin begründet, dass das Protokoll von Superspeed USB auf 25gbit ausgelegt worden ist. Ergo wird es später sicherlich noch nen Upgrade geben. zB USB3.5 mit 20gbit und LWL Link.
Aktuell ist immernoch 2 twistedpairs, nichts weiter. Kannst dir gerne auch die SPECs von USB3.0 anschauen, da steht es drin.
DaReal
Enthusiast
Wissenswert wäre es: welchen Zweck soll das Ganze erfüllen?
Vllt. kann man das auch anders realisieren.
Vllt. kann man das auch anders realisieren.
Schlingel_INV
Urgestein
Ich könnte mir folgendes vorstellen:
A: Geräusche reduzieren und Platte in anderen Raum stecken
-> Rechner über LAN booten lassen
B: Blitzschutz
-> zusätzlich den Server mit Glasfaser verkabeln, Netzteil über USV absichern
Alternativ FC-HDD nutzen
-> Teuer
A: Geräusche reduzieren und Platte in anderen Raum stecken
-> Rechner über LAN booten lassen
B: Blitzschutz
-> zusätzlich den Server mit Glasfaser verkabeln, Netzteil über USV absichern
Alternativ FC-HDD nutzen
-> Teuer
naja in 15m entfernung soll eine festplatte angeschlossen, 15m weil das genau auf dem schreibtisch ist
ein nas laufwerk kommt nicht in frage weil die festplatte als sata laufwerk im system sein soll und nicht als netzwerkfreigabe
sata und scsi sind doch kompatibel ? gibt es fuer scsi keine moeglichkeiten diese entfernung zu ueberwinden ?
oder lassen sich usb2 leitungen buendeln ?
z.b. 3x 5m+5m+5m .. so waeren es 3x 15m verbindungen, und wenn ueber jede 20mb/s moeglich waeren waeren es vielleicht 60mb/s insgesamt, das waere oke
oder gibt es usb3 extender ?
ein nas laufwerk kommt nicht in frage weil die festplatte als sata laufwerk im system sein soll und nicht als netzwerkfreigabe
sata und scsi sind doch kompatibel ? gibt es fuer scsi keine moeglichkeiten diese entfernung zu ueberwinden ?
oder lassen sich usb2 leitungen buendeln ?
z.b. 3x 5m+5m+5m .. so waeren es 3x 15m verbindungen, und wenn ueber jede 20mb/s moeglich waeren waeren es vielleicht 60mb/s insgesamt, das waere oke
oder gibt es usb3 extender ?
underclocker2k4
Mr. Alzheimer
Seit wann sind SATA und SCSI kompatibel? Das sind zwei VÖLLIG verschiedene Paar Schuhe.
Hast du dir mal angeschaut was USB2.0 Extender kosten?
http://www.hacker-datentechnik.de/s...param=cid=40&aid=USB2.0-Ranger-2101-96085120&
Das ist einer der günstigsten. USB3.0, dafür kannste die nen SAN hinstellen.
Hast du dir mal angeschaut was USB2.0 Extender kosten?
http://www.hacker-datentechnik.de/s...param=cid=40&aid=USB2.0-Ranger-2101-96085120&
Das ist einer der günstigsten. USB3.0, dafür kannste die nen SAN hinstellen.
DaReal
Enthusiast
Mir fiele da noch spontan iSCSI ein. Das dürfte aber preislich ausfallen *gg*
Mir gehts eher darum: Warum die HDD 15 m entfernt vom PC stehen muss.
der computer am arbeitsplatz ist sehr leistungsschwach, er bootet ueber das lan und es wird remote in einem vm system im grossrechner gearbeitet
an dem arbeitsplatz soll ein verschluesselter festplattenwechseldatentraeger aufgestellt werden der mit dem grossrechner verbunden ist, das sind die 15m kabelweg
der grossrechner steht im nachbargebaeude in einer anderen etage in einem gesichertem raum, ein hingehen und mal eben wechseln ist daher nicht moeglich
an dem arbeitsplatz soll ein verschluesselter festplattenwechseldatentraeger aufgestellt werden der mit dem grossrechner verbunden ist, das sind die 15m kabelweg
der grossrechner steht im nachbargebaeude in einer anderen etage in einem gesichertem raum, ein hingehen und mal eben wechseln ist daher nicht moeglich
zu dem LWL:
also ich glaube als Privatanwender das für eine 15m Anwendung zu nutzen ist quatsch.
Alleine ein e/o Wandelmodul kostet 400€, du brauchst 4 Stück, dann die LWL dazu (weiß nicht ob du fertige nimmt oder evtl. sogar noch selber spleißen (crimpen am Glas) machen willst dann brauchst du schon mal Werkzeug um 10k+ Bereich und die ganze andere Technik dazu die vor/hinter den Umwandlern kommt ist da ganz außenvor da ich da momentan keine preise im Kopf habe, arbeite betrieblich damit und hab es bisher noch nie gesehen auf eine solche Strecke glas zu verwenden.
aber zu deiner beruhigung, es gibt genug Lösungen auf Kupferbasis zur Übertragung in dieser Geschwindigkeit, kann dir nur keine nennen da wir auf arbeit ausschließlich interne Geräte verwenden, aber ähnlcihes wird es auch auf dem freien Markt geben, oder du bestellt dir ne Firma wie telekom, atelco oder wie die heißen, die bauen dir auf beiden seiten einen Serverschrank hin verbinden das mit glas und dann geht das auch.
also ich glaube als Privatanwender das für eine 15m Anwendung zu nutzen ist quatsch.
Alleine ein e/o Wandelmodul kostet 400€, du brauchst 4 Stück, dann die LWL dazu (weiß nicht ob du fertige nimmt oder evtl. sogar noch selber spleißen (crimpen am Glas) machen willst dann brauchst du schon mal Werkzeug um 10k+ Bereich und die ganze andere Technik dazu die vor/hinter den Umwandlern kommt ist da ganz außenvor da ich da momentan keine preise im Kopf habe, arbeite betrieblich damit und hab es bisher noch nie gesehen auf eine solche Strecke glas zu verwenden.
aber zu deiner beruhigung, es gibt genug Lösungen auf Kupferbasis zur Übertragung in dieser Geschwindigkeit, kann dir nur keine nennen da wir auf arbeit ausschließlich interne Geräte verwenden, aber ähnlcihes wird es auch auf dem freien Markt geben, oder du bestellt dir ne Firma wie telekom, atelco oder wie die heißen, die bauen dir auf beiden seiten einen Serverschrank hin verbinden das mit glas und dann geht das auch.
DaReal
Enthusiast
Hmm, und GBit LAN keine Lösung? so ein NDAS z.B. ?
Warum über Glasfaser, wenns auch über SAS geht? Was du dazu aber brauchst ist ein SAS-Hostadapter mit SFF-8088 (extern) ein 15m SFF-8088-Kabel, und eine kleine Backplane, die dir aus dem SFF-8088 wieder Mini-SAS macht.
Und allein das Kabel kostet 400$
Und allein das Kabel kostet 400$
underclocker2k4
Mr. Alzheimer
Und allein das Kabel kostet 400$
*würg*
Wer das braucht, kann auch zahlen...
Passende externe Enclosure: http://www.computercablesource.com/...-bay-with-hot-swappable-drive-trays-1665.html
Passende externe Enclosure: http://www.computercablesource.com/...-bay-with-hot-swappable-drive-trays-1665.html
