Moin!

Sicher seid ihr jetzt etwas verwirrt bei der Überschrift aber um das zu erklären muss ich ein wenig ausholen aber zuerst einmal verrate ich um was es konkret geht. Kurz gesagt, wird ein Schreibtisch mit integriertem PC samt Wasserkühlung gebaut. Das ganze entsteht im Zuge einer Renovierung des wegen kommt ein kleines bisschen Sanierungscontent, weil die gesamten Möbel inklusive Schreibtisch auf einander abgestimmt sind. Keine Panik, gepimpte Billy Regal sind nicht zu erwarten Die Möbel entstehen auch alle im Eigenbau, wenn ihr möchtet kann ich da auch mehr ins Detail gehen.
Ansonst geht es hier Primär um den Tisch, wobei auch hier Die Holz arbeiten den größten Teil einnehmen werden.

Beim Schreibtisch sind mir nicht nur die Optik und Funktion wichtig sondern auch einfache Wartung der Wakü und es PCs. Was leider nicht immer alles unter einem Hut zu bekommen ist. Immerhin müssen im sinne des Tierwohl 2 MO-RAs in dem Tisch platz finden
Ach ja, ich werde relativ regelmäßig zu dem Projekt etwas Posten, es sei den eine höhere Gewalt funkt mir dazwischen. Das kann ich so sicher sagen, da ich mit dem Projekt zu 95% fertig bin. Ich dachte mir einfach das es entspannter ist und alle die es interessiert regelmäßig Futter bekommen.

Aber nun zur ersten Aufwendigen 3D Grafik

Ich kann euch schonmal Verraten das einige Details anders sein werden und das jetzt nur ein Grober Entwurf ist.

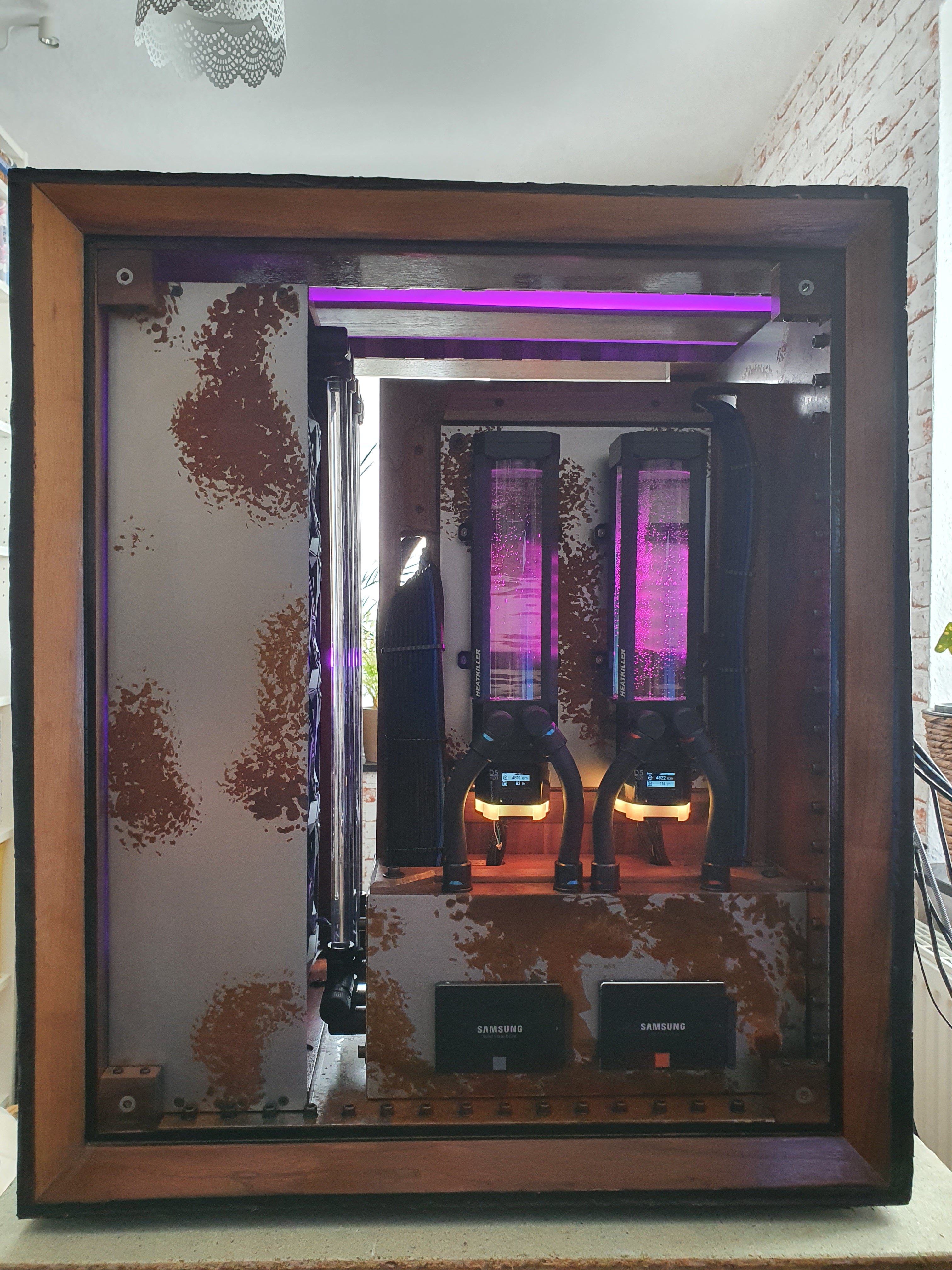

Hier noch die Ausgangslage im Zimmer evtl. kennt noch der eine oder andere den PC

Mittlereile würde ich das so nicht mehr bauen, hab doch etwas dazu gelernt und mehr Werkzeuge die mir viel mehr ermöglich, evtl. mach ich einen Komplett neuen Innenausbau bei dem Monster.

Noch zum Schluss ein kleiner Schocker ^^

Tapete ist halt echt Mist und ist einfach kacke bei sehr alten Häusern. Leider sind die 5 Schichten Farbe die auf der Wand sind auch nicht Optimal. Also Farbe runter geschliffen und alles Mineralisch gespachtelt.



[Schn!tzel]

So Leute Zeit fürs erste Update

Als erstes hatte ich mir Vorgenohmen mit den Tisch beinen anzufangen, einfach weil ich hier schon Material da hatte was von einem Ausbau/Umbau der Scheune übrig war. Das Material was ich verwende ist relativ massiv und nicht gerade filigran. Vielleicht Update ich die Beine irgend wann mal, was kein Problem ist da der Tisch Modular und zerlegbar ist.

Ich habe nicht keine Fotos vom groben zu schnitt, denke das jetzt nicht so spektakulär. Leider waren die Balken schon wieder gut verzogen, vom lange rum liegen, weswegen die Teile über meine kleine Abrichte und durch den Dicken Hobel mussten. Natürlich hatte der Dickenhobel nicht genügend Höhe, deshalb musste ich mich da mit der Tischkreissäge behelfen was aber auch gut funktioniert hat.

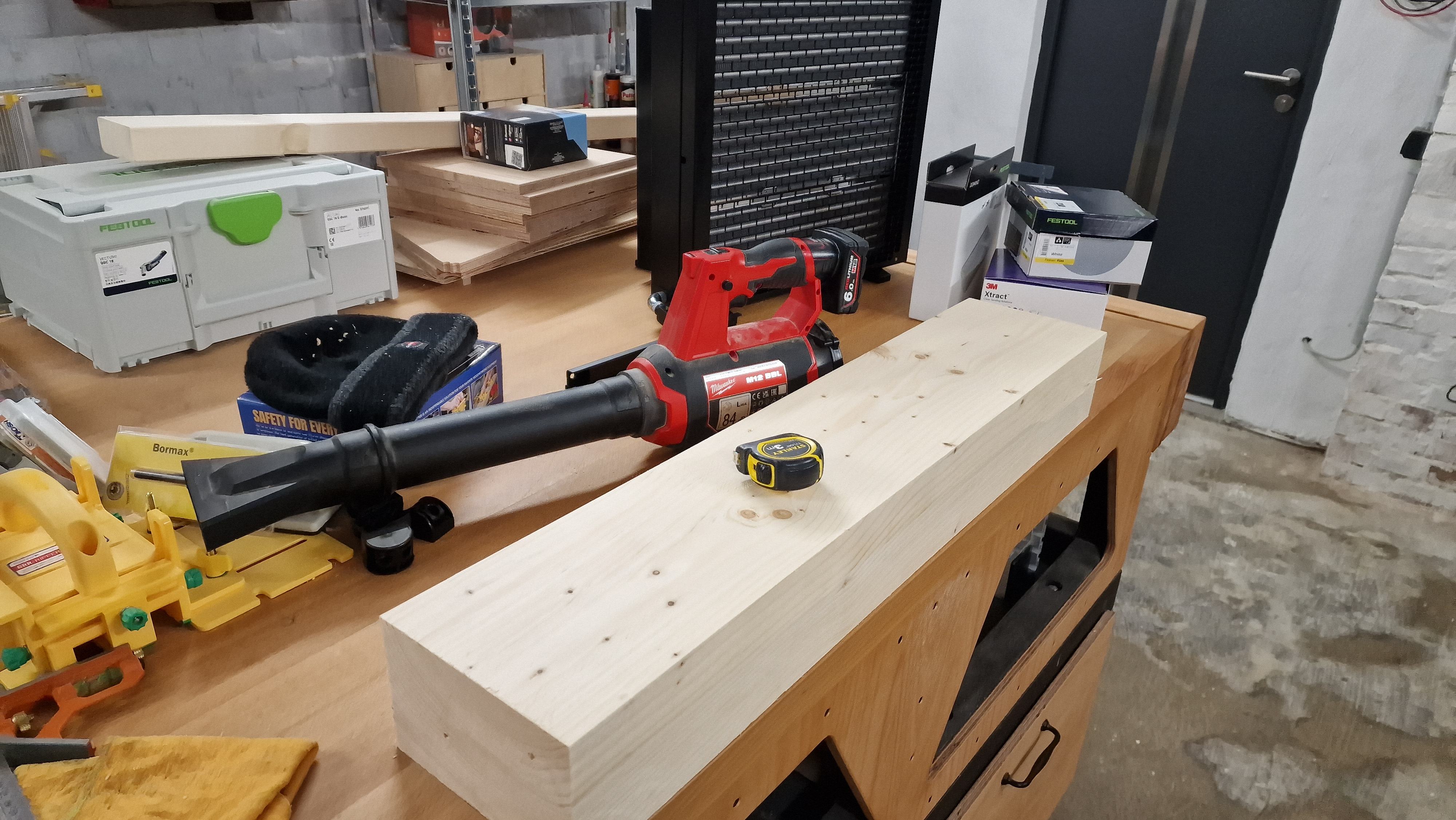

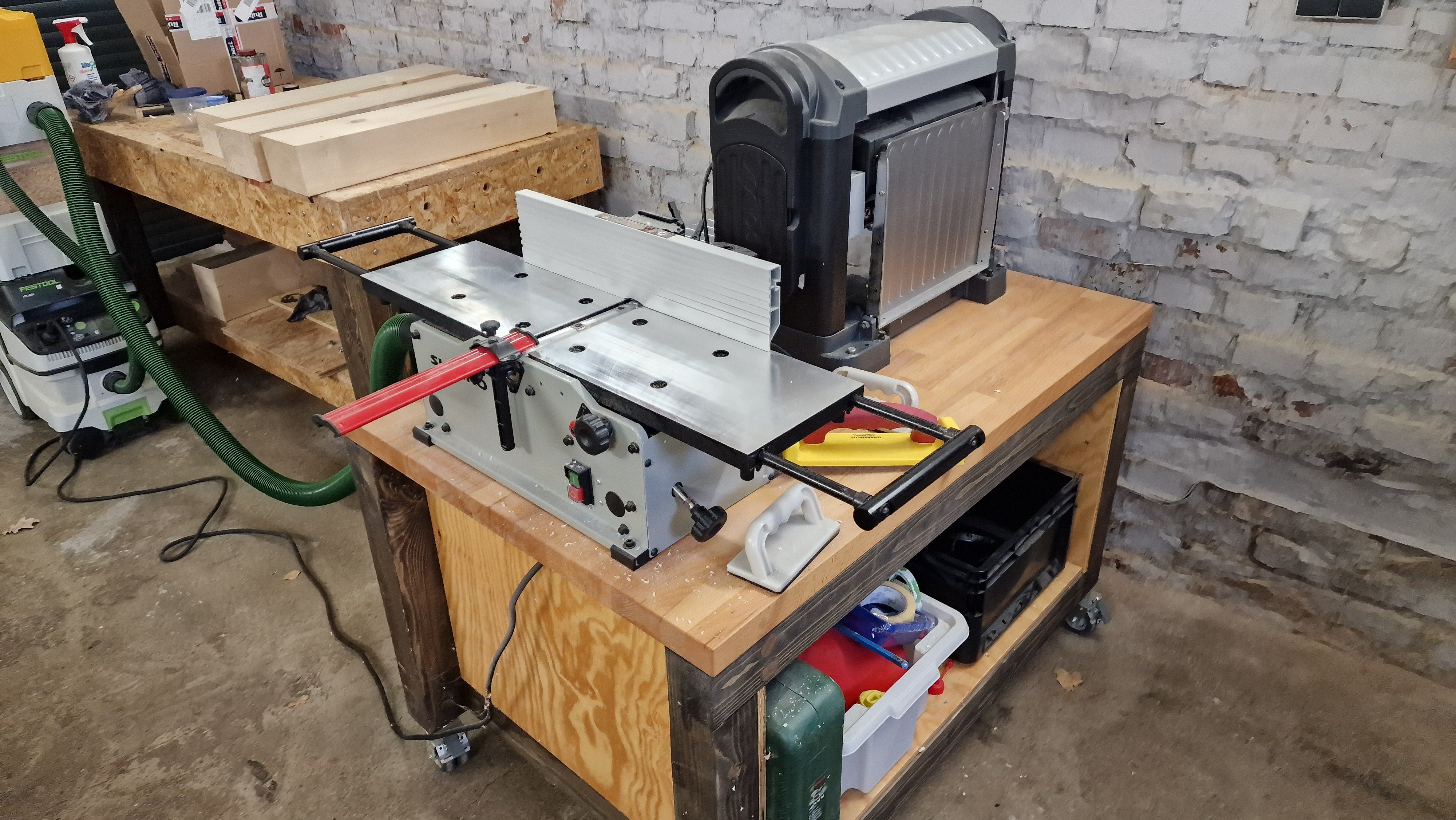

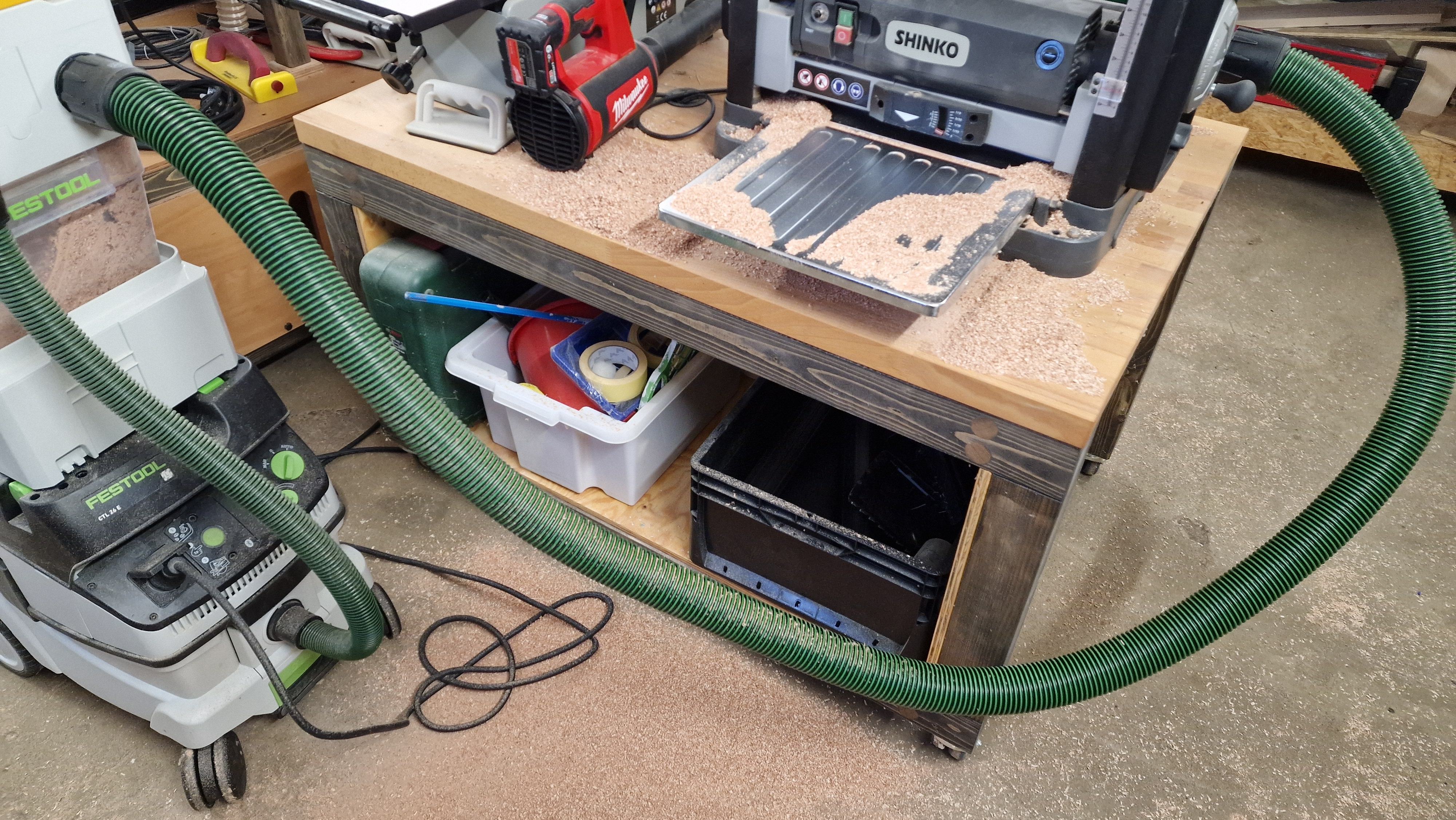

Ich kann euch sagen so eine Hobel Saison kann sich ganz schön ziehen, nicht zu vergessen die Masse an Spännen, wo jeder Hamster bis an sein Lebensende glücklich wäre ^^

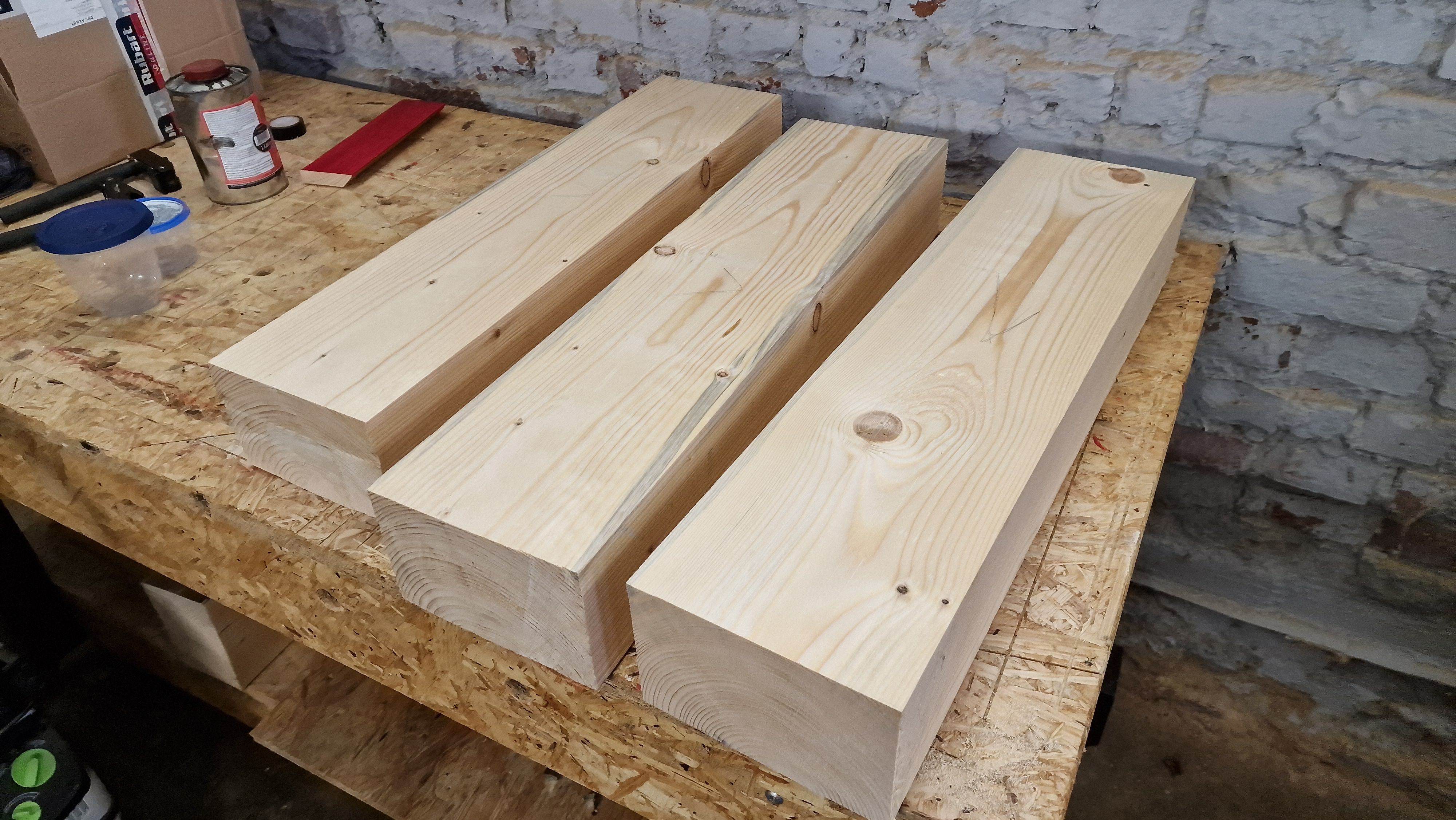

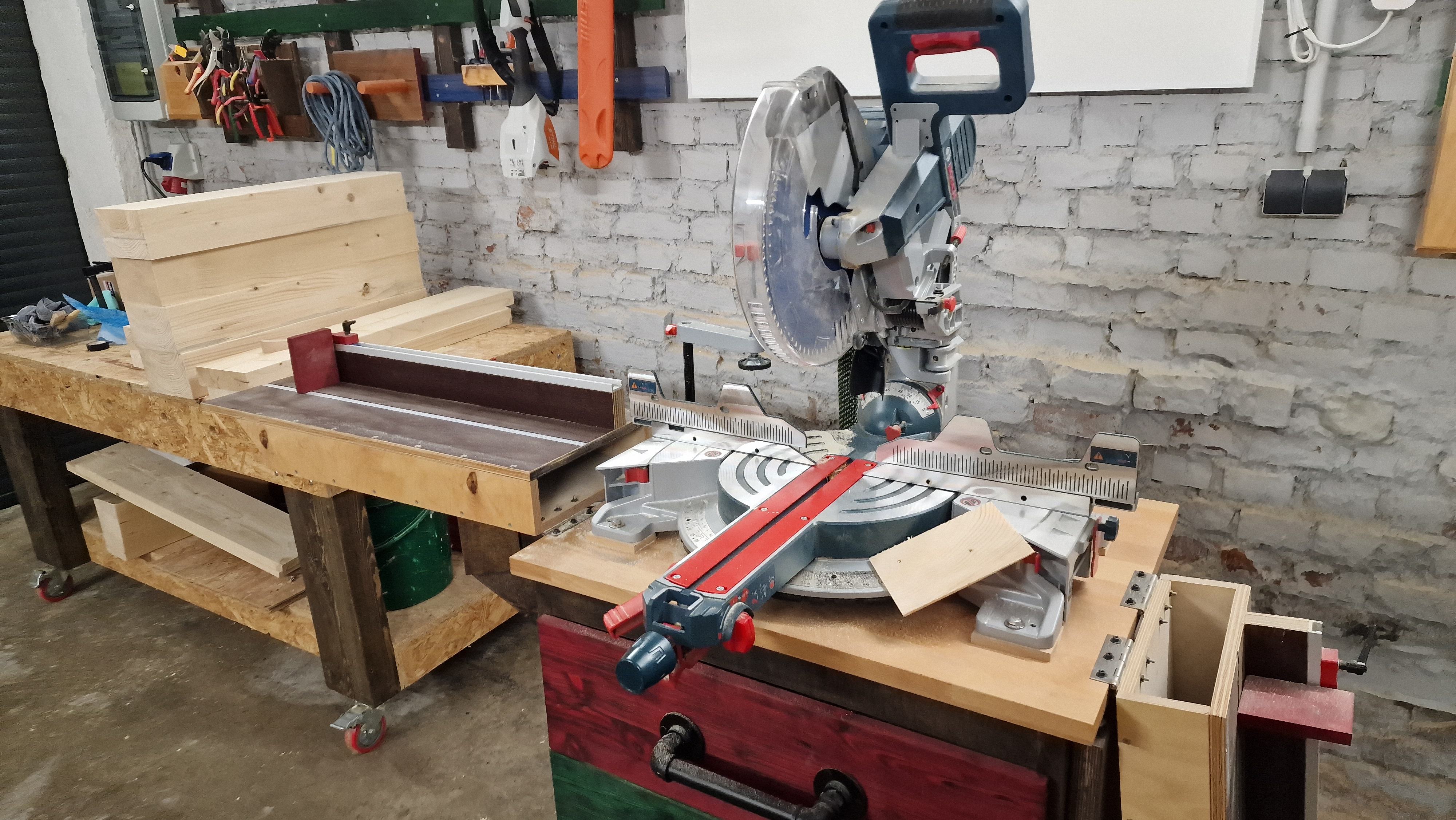

Nach dem ganzen Hobel war es nun an der Zeit alles auf die Endmaße zu bringen.

Beim nächsten mal geht es mit einen kleinen Helferlein weiter was in der "Günthers Bastelbude" Szene nicht unumstritten ist



[Schn!tzel]

Einen wunderschönen Samstagabend ^^

Da nun alle Balken auf Endmaß sind wird es zeit sie zu verbinden. Da gibt es die verschiedensten Möglichkeiten von klassischer Holzverbind bis zu Stumpfverschrauben. Beim verschrauben wären diese natürlich sichtbargewesen, was keine Option war. Und eine klassische Verbindung bei den Maßen war mir dann doch zu aufwendig.

Zum glück gibt es da gewisse Spezial Maschinen für den "kleinen" Taler

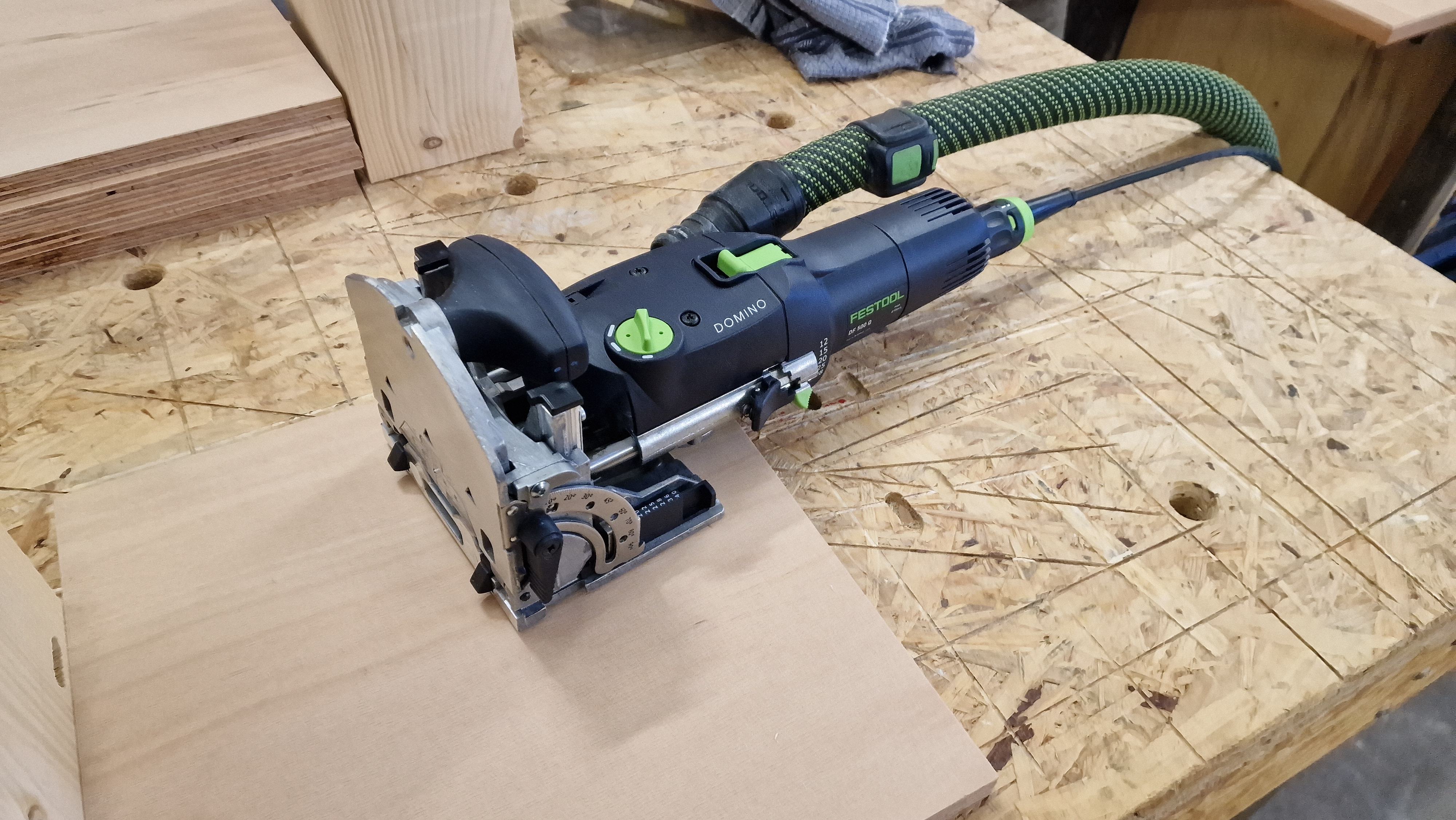

Ich Pressentiere die Festool Domino DF 500

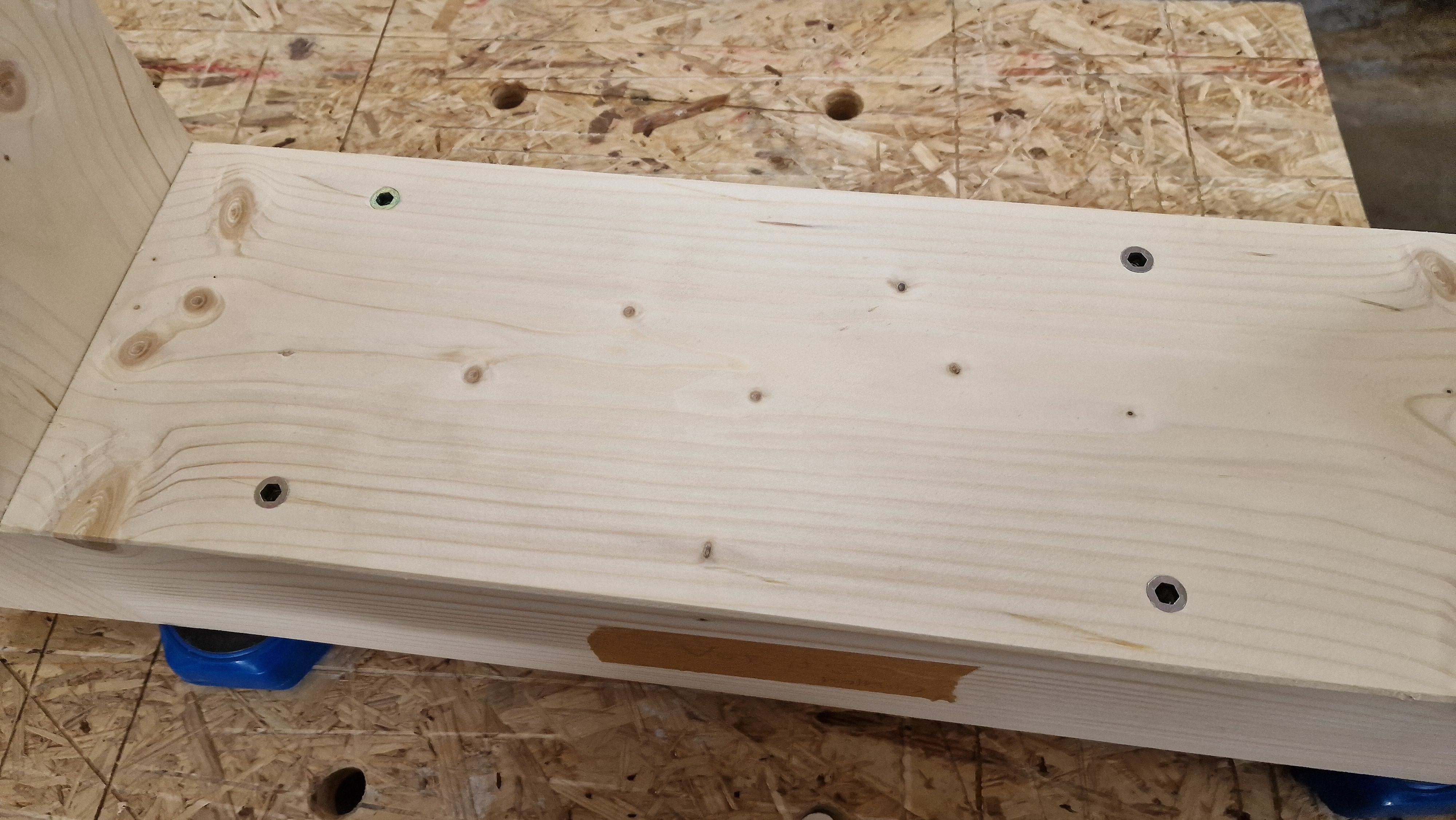

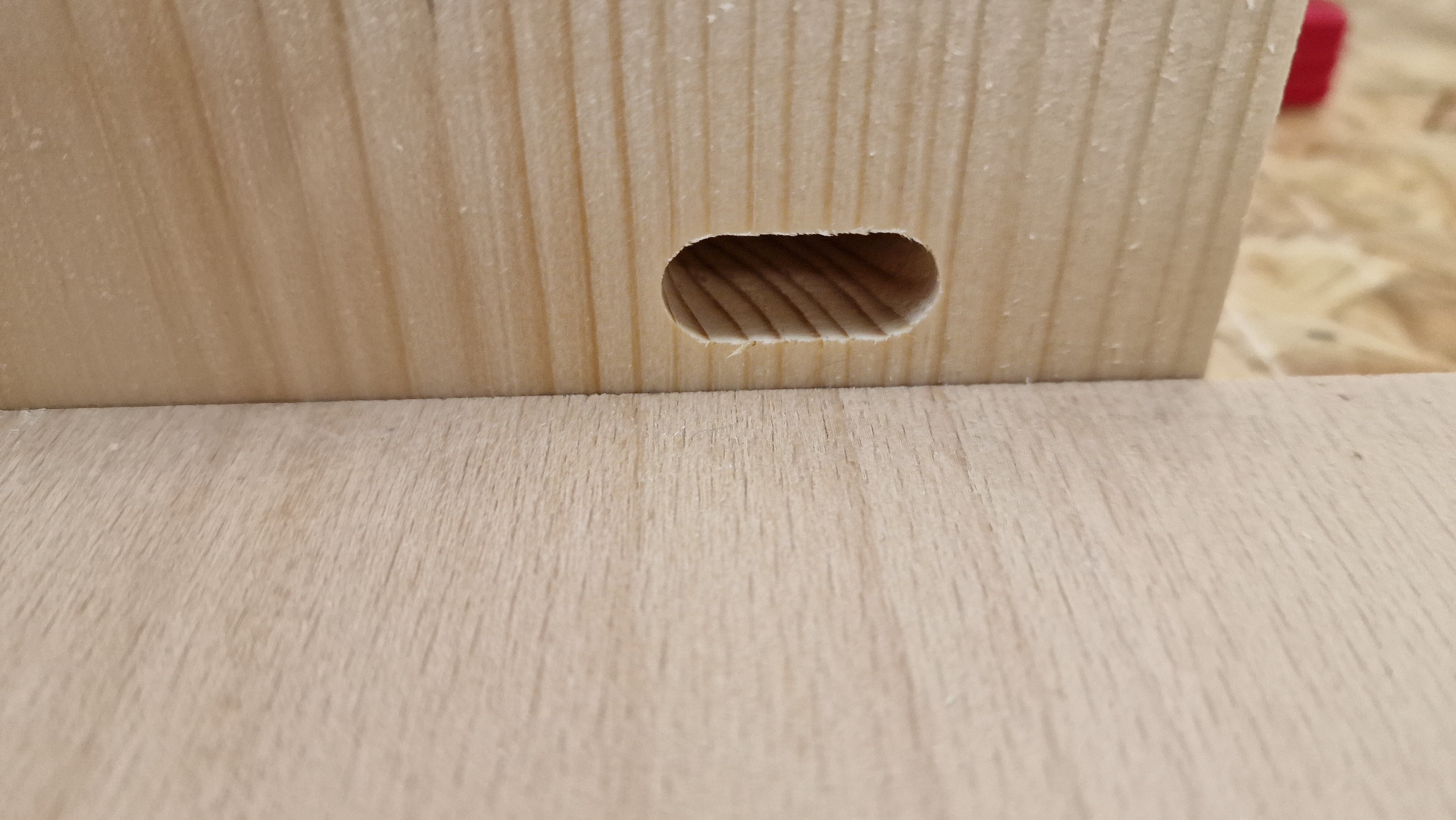

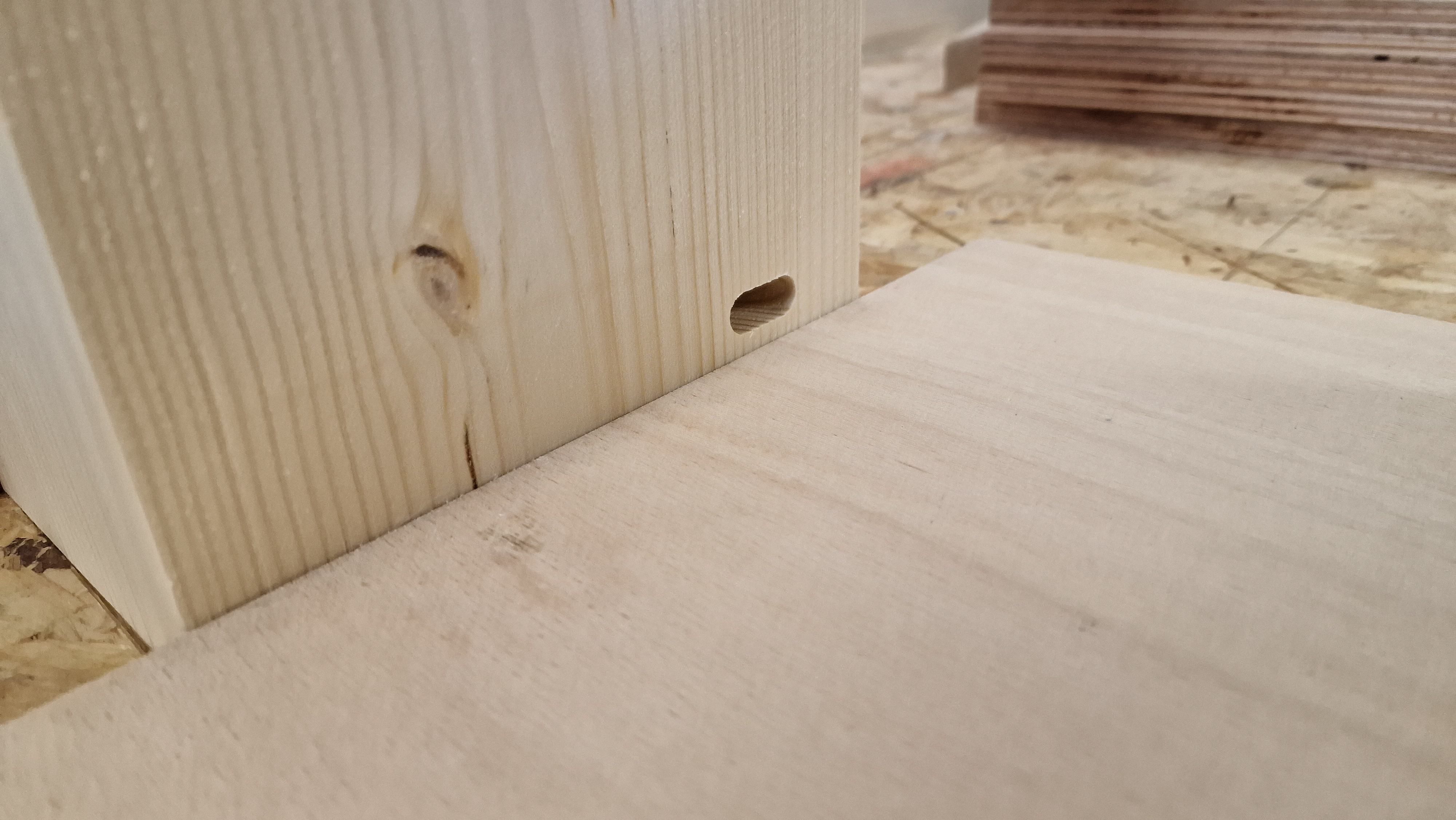

Das kleine Maschinchen ermöglicht mir Taschen für Zapfen zu fräsen und das recht präzise.

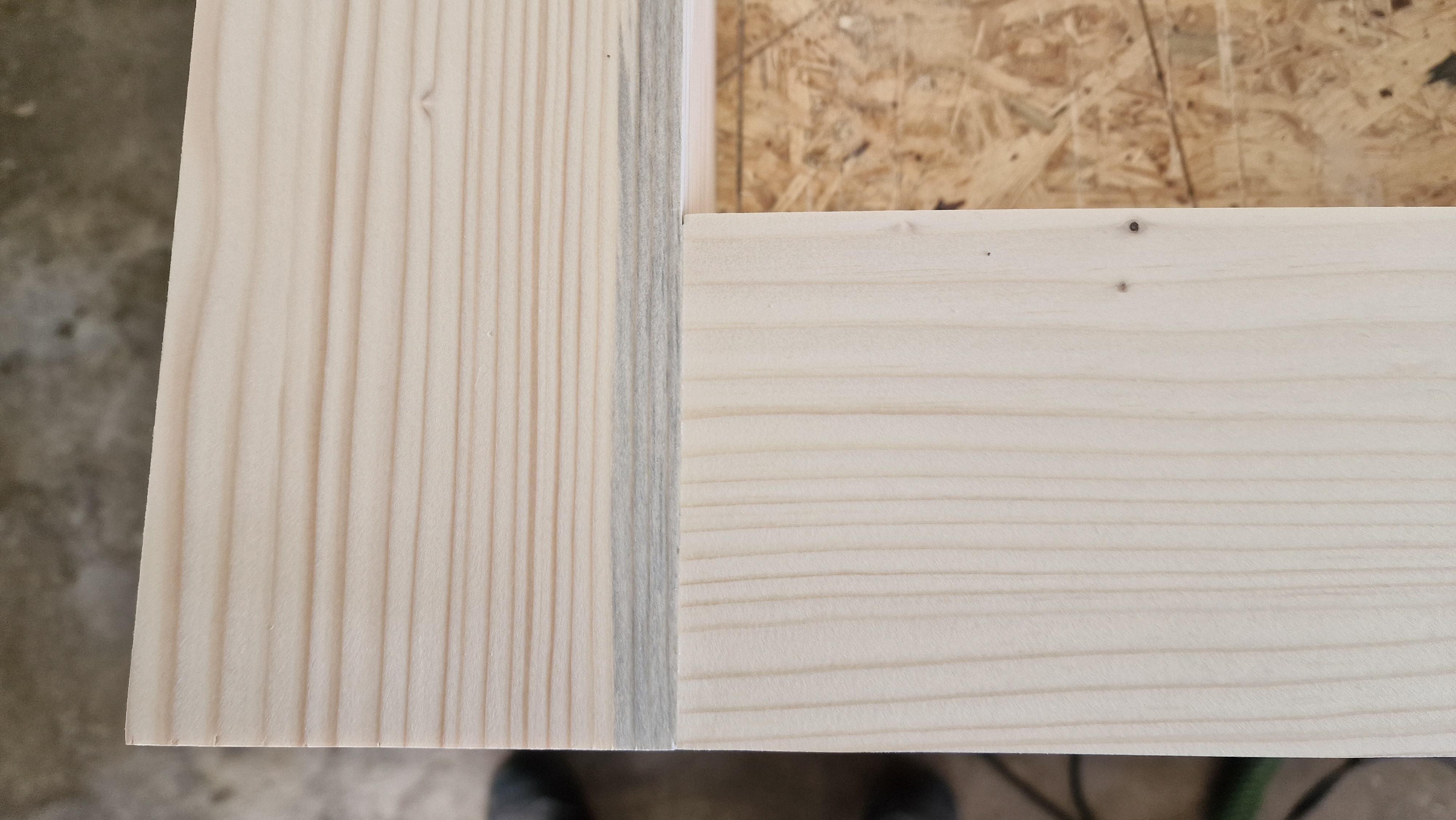

Nach dem das alles erledigt war ging es schon ans verleimen, was bei den großen Tischbeinen nicht geraden handlich war.

Da ich die Tischbeine Anfang des Jahren gefertigt hab und es dadurch noch recht kalt in meiner Werkstatt war, hatte ich zum glück etwas zeit beim Verleimen und musste ich mich nicht so sputen.

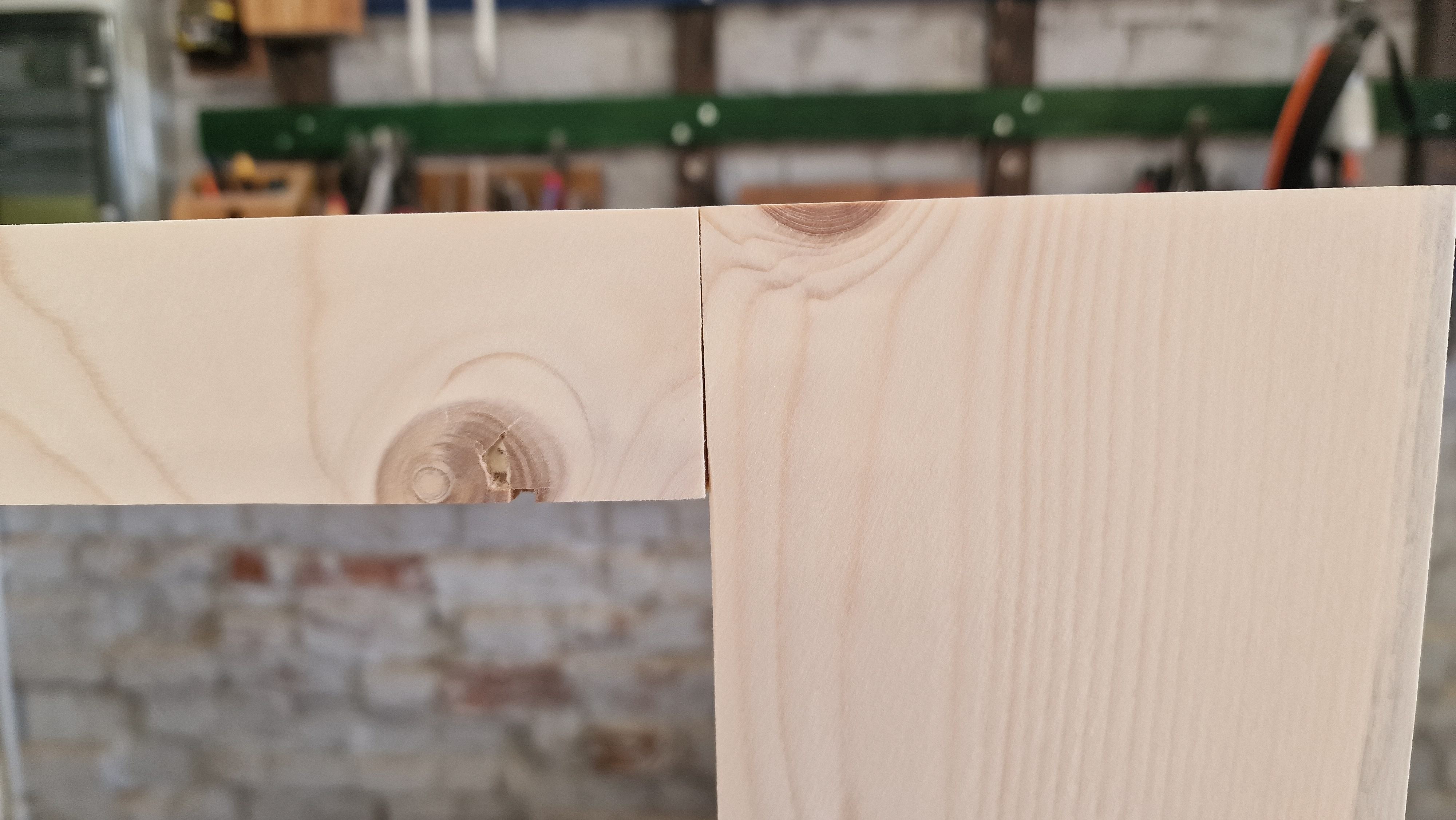

Nachdem alles verleimt war ging es daran ein paar Schönheitsfehler auszubessern.

Was mir zum Glück mit Schleifgerät und etwas Leim gelungen ist. Ist recht simpel einfach etwas Leim auf den Spalt geben und direkt drüber schleifen und schon sieht es perfekt gearbeitet aus.

Beim Nächsten mal geht es zur ersten MO-RA Anprobe



[Schn!tzel]

einen wunderschönen Abend

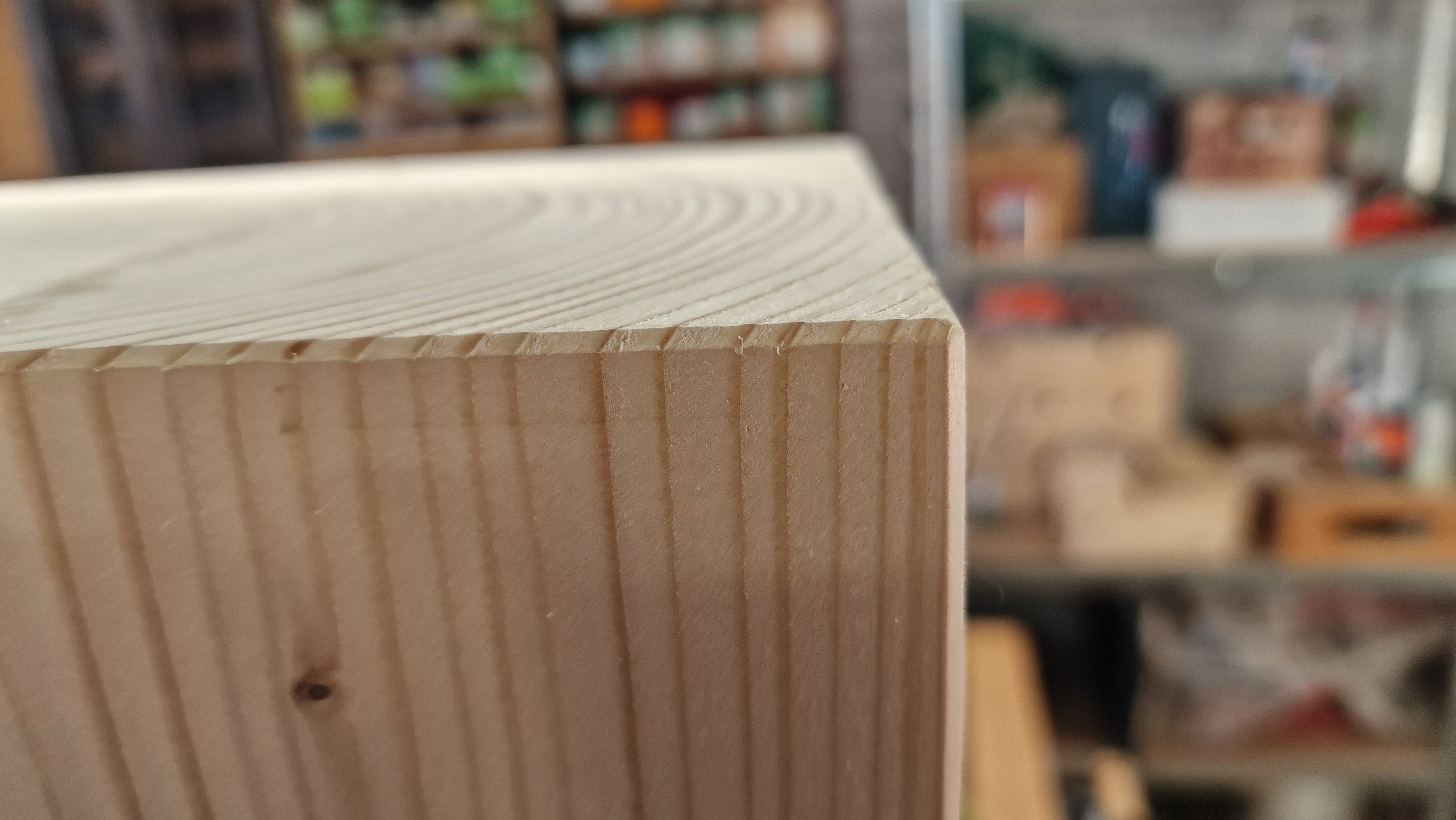

Ich hatte noch vergessen zu erwähnen das die Teile noch gephast wurden.
Es ist halt wichtig um die Kanten zu schützen, um ungewolltes absplittern zu verhindern.

Nun hatte ich folgendes Problem, irgendwie muss ich die MO-RAs mit Strom versorgen und das am besten auch noch relativ gut versteckt. Was jetzt nicht so schwer ist, außer man hat ein Kantholz mit den Maßen 680mm x 170mm x 100mm. Man hätte natürlich auf der Rückseite fräsen können und mit einen Kanal Arbeiten aber das war mir dann doch zu unelegant.

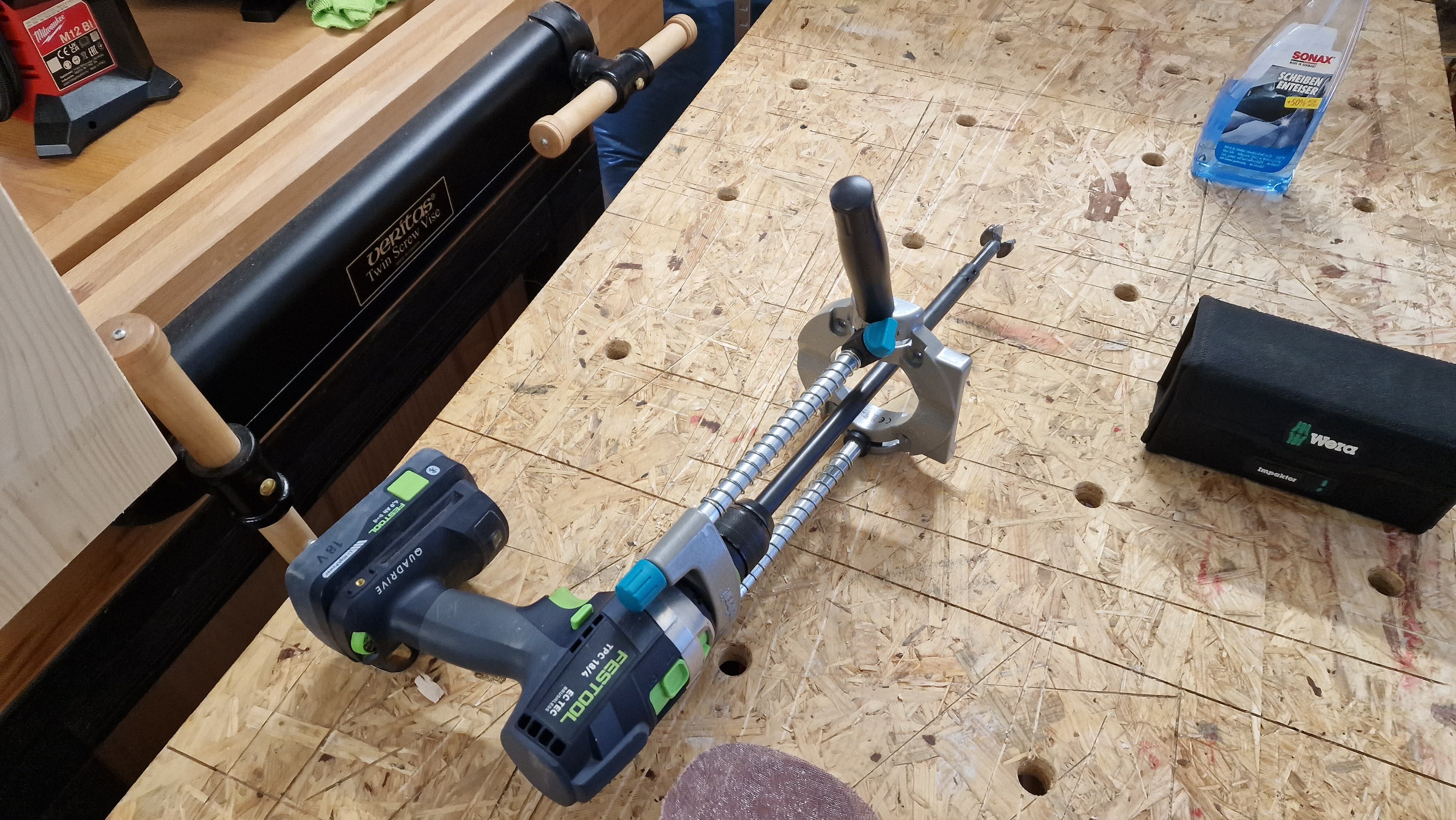

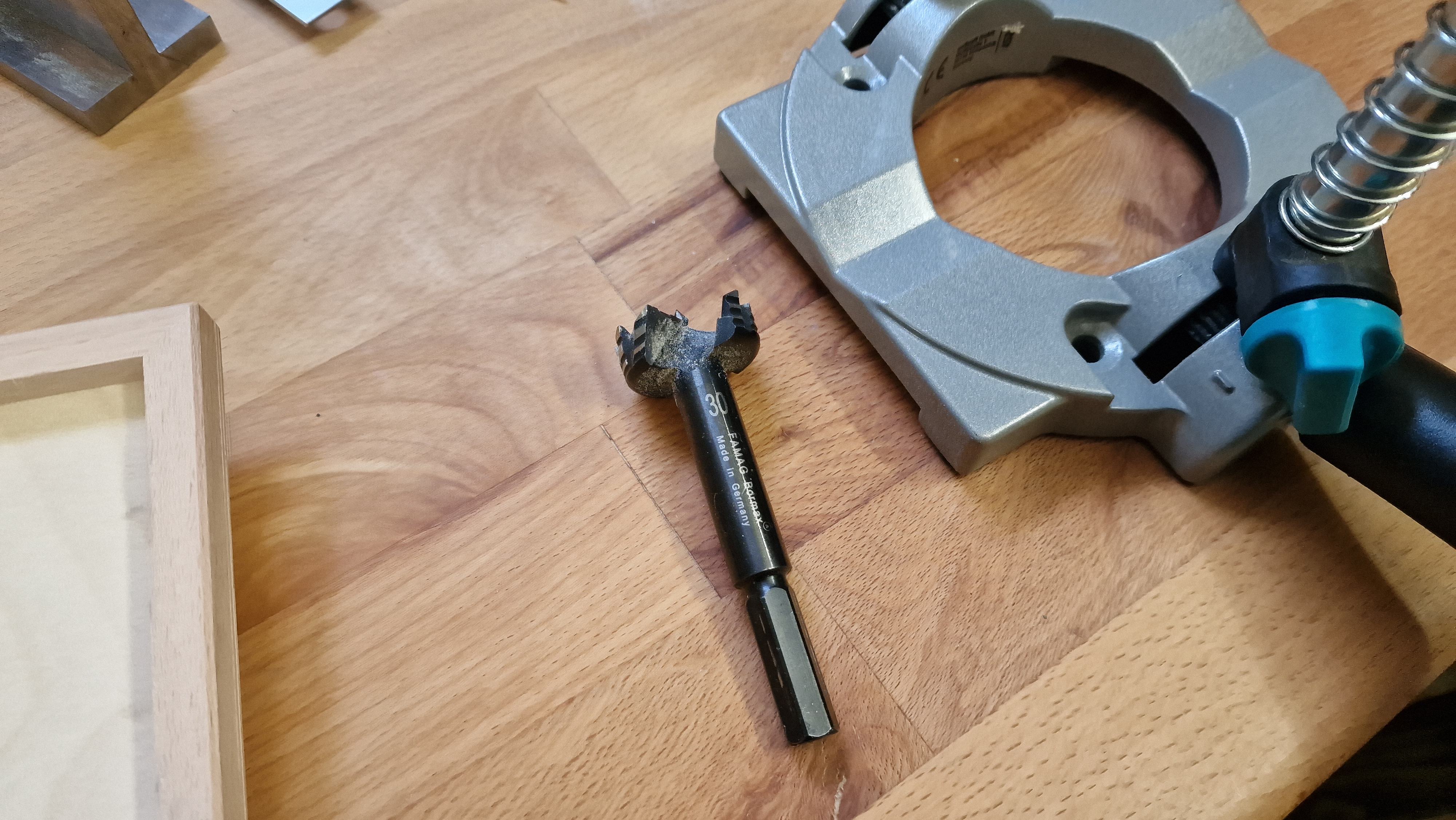

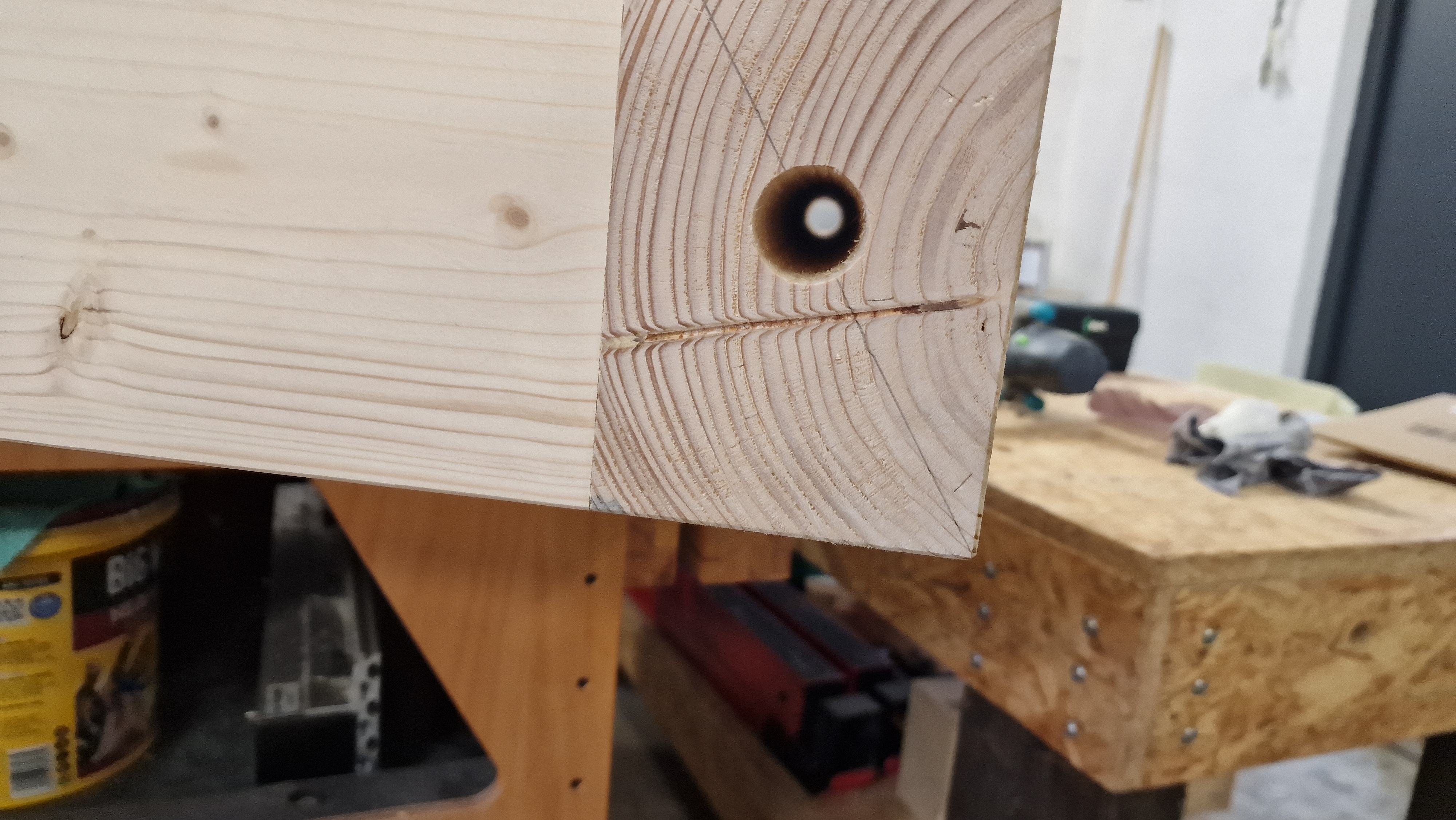

Deswegen blieb mir nur als Idee mit einen Forstnerbohrer zu bohren. Was bei 680mm gar nicht mal so einfach ist.

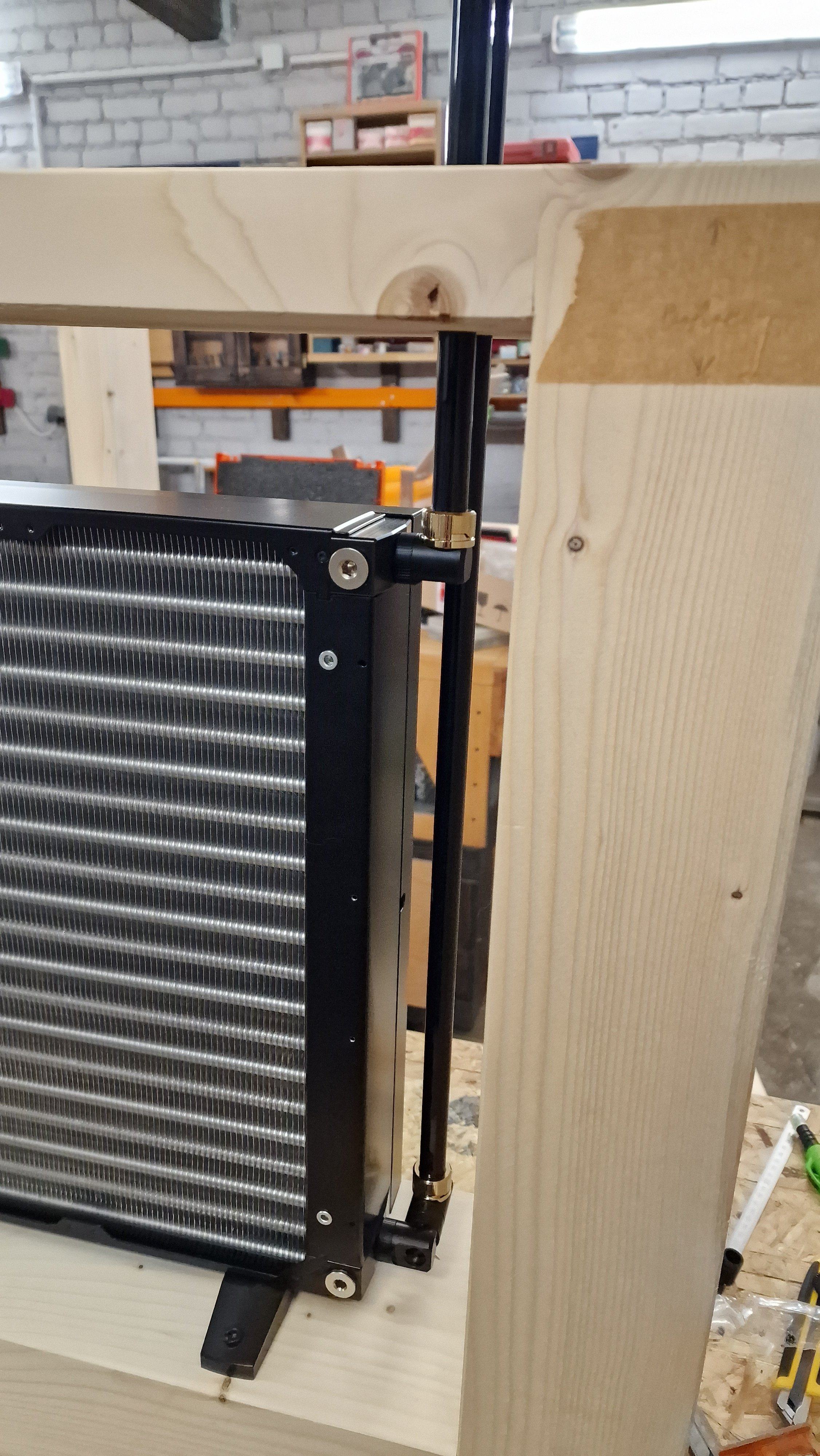

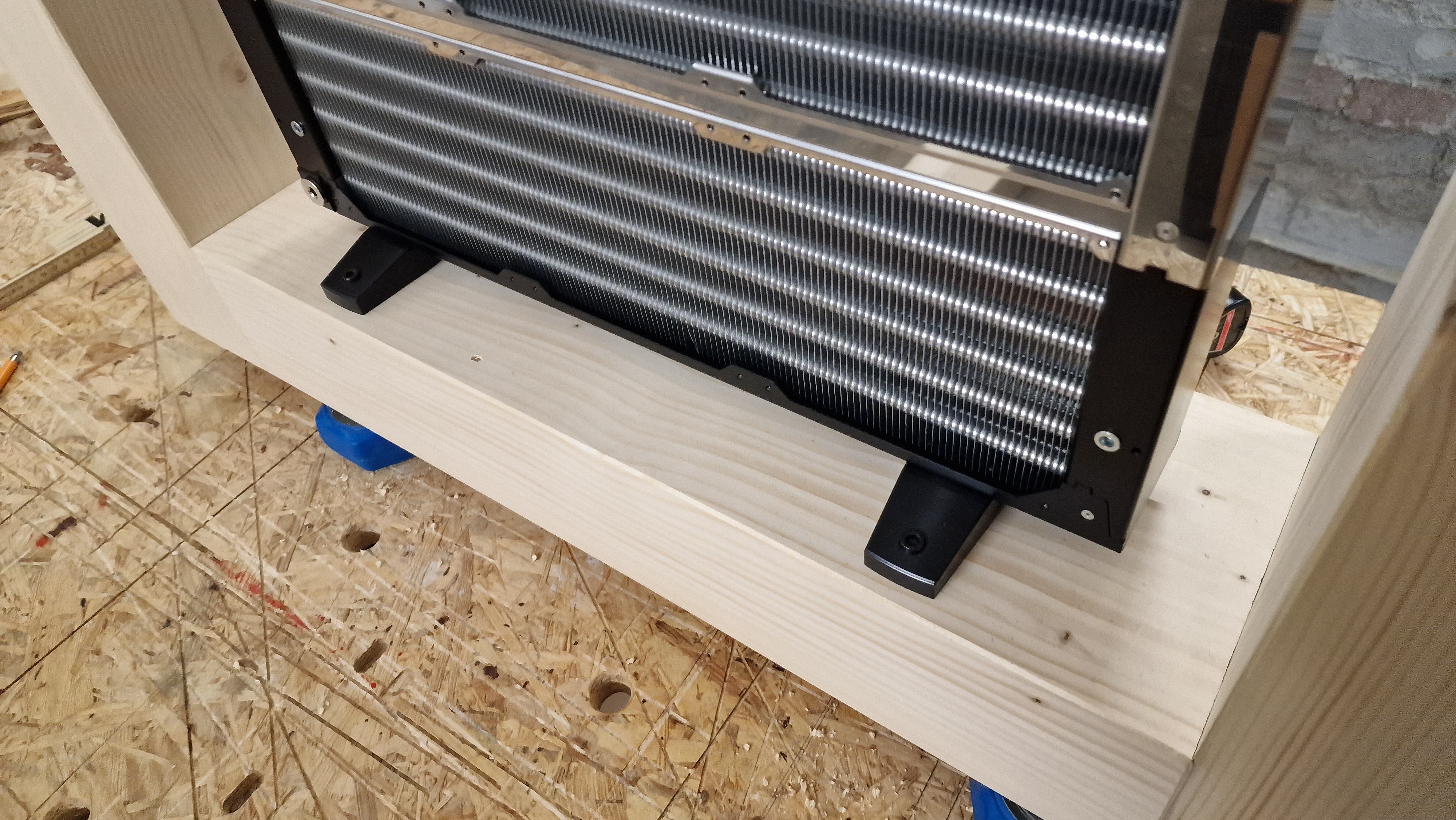

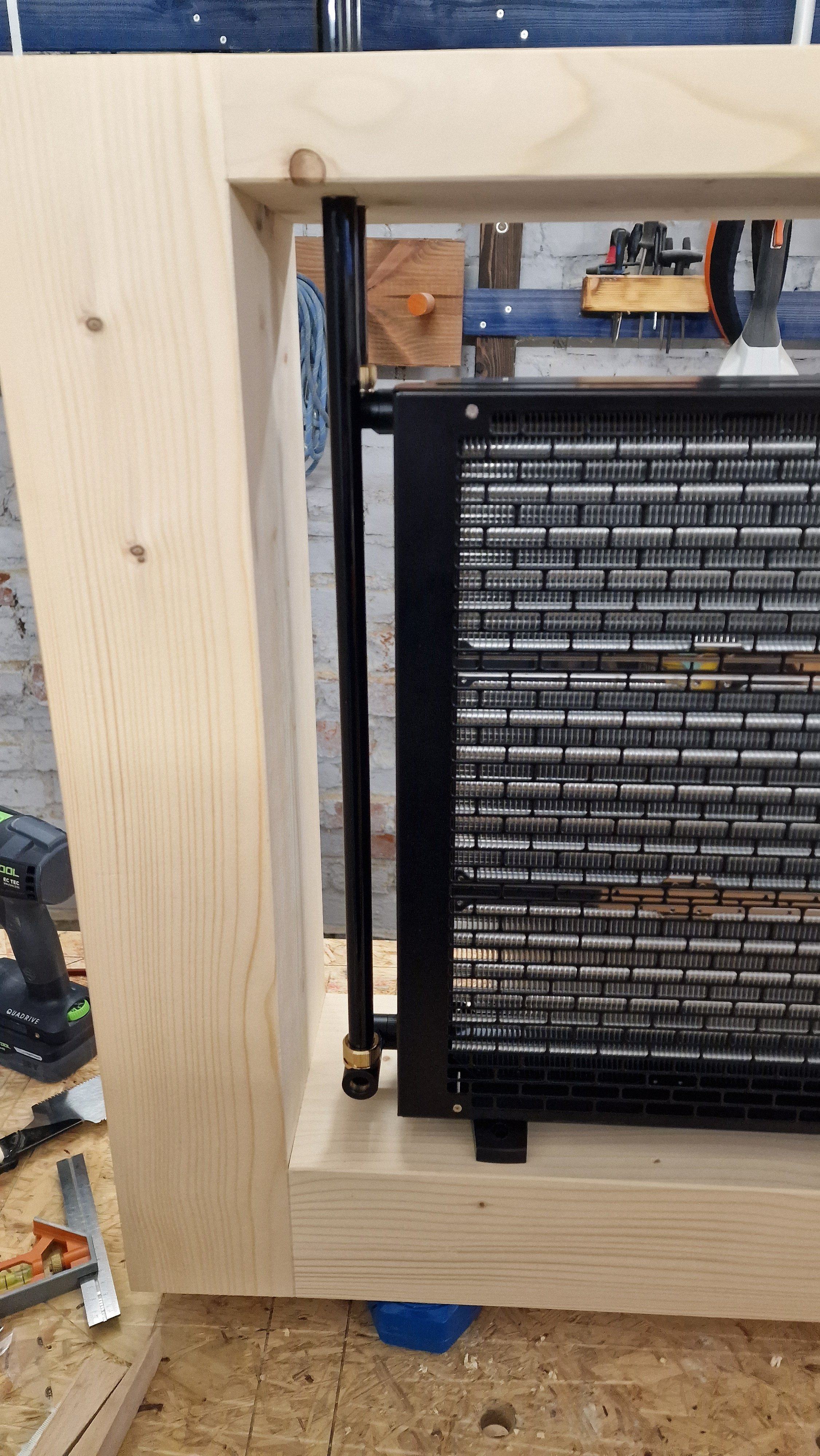

Die MO-RAs werden bei dem Tisch in den Füßen stehen und dort mit eben diesen ganz Simpel verschraubt. Dazu musste ich in denn Füßen der MO-RAs noch Löcher Bohren und in den Schreibtischfüßen Gewindeeinsätze eindrehen.

Natürlich muss ich die Radis auch noch mit Wasser versorgen aber seht selbst.

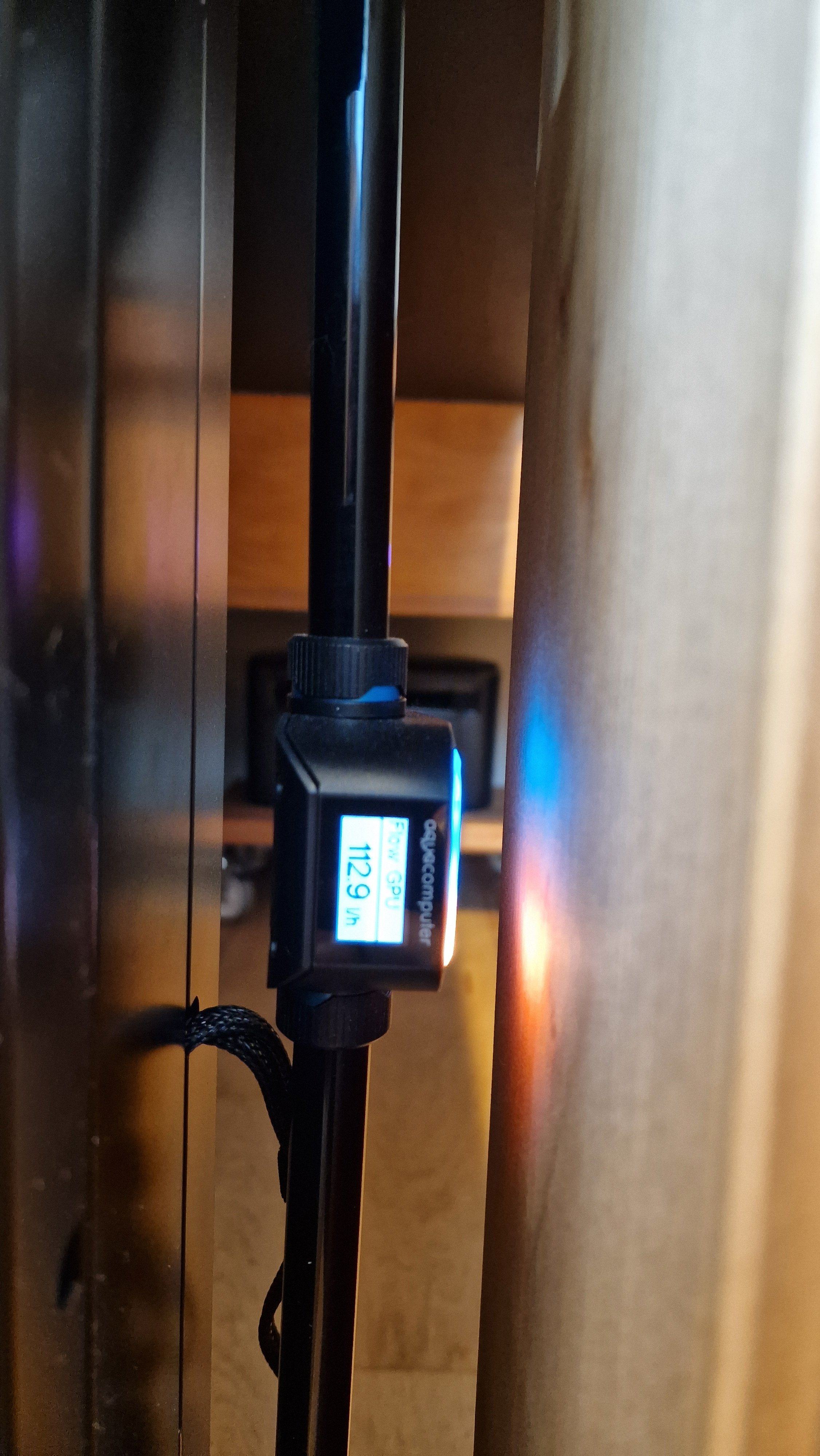

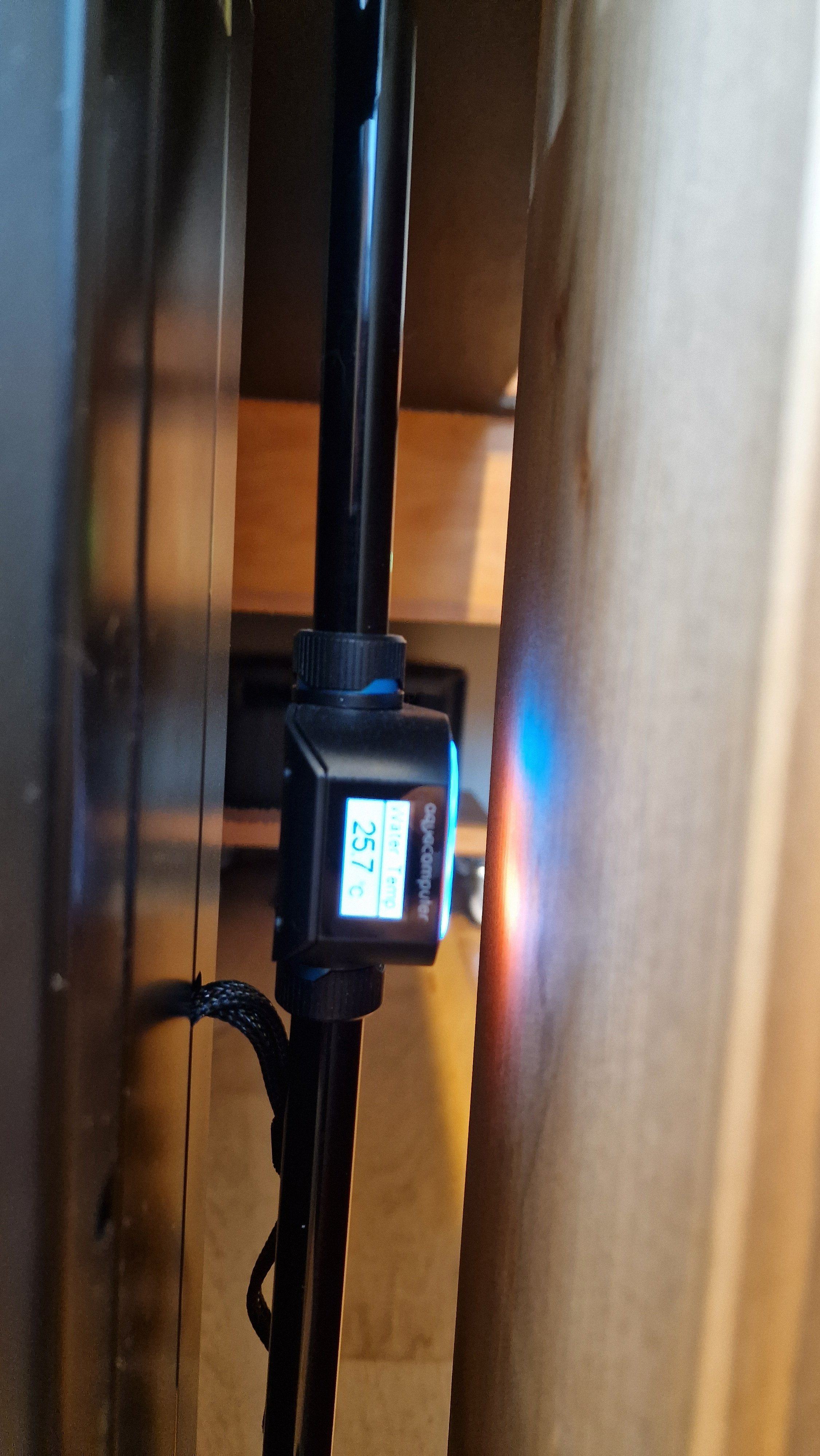

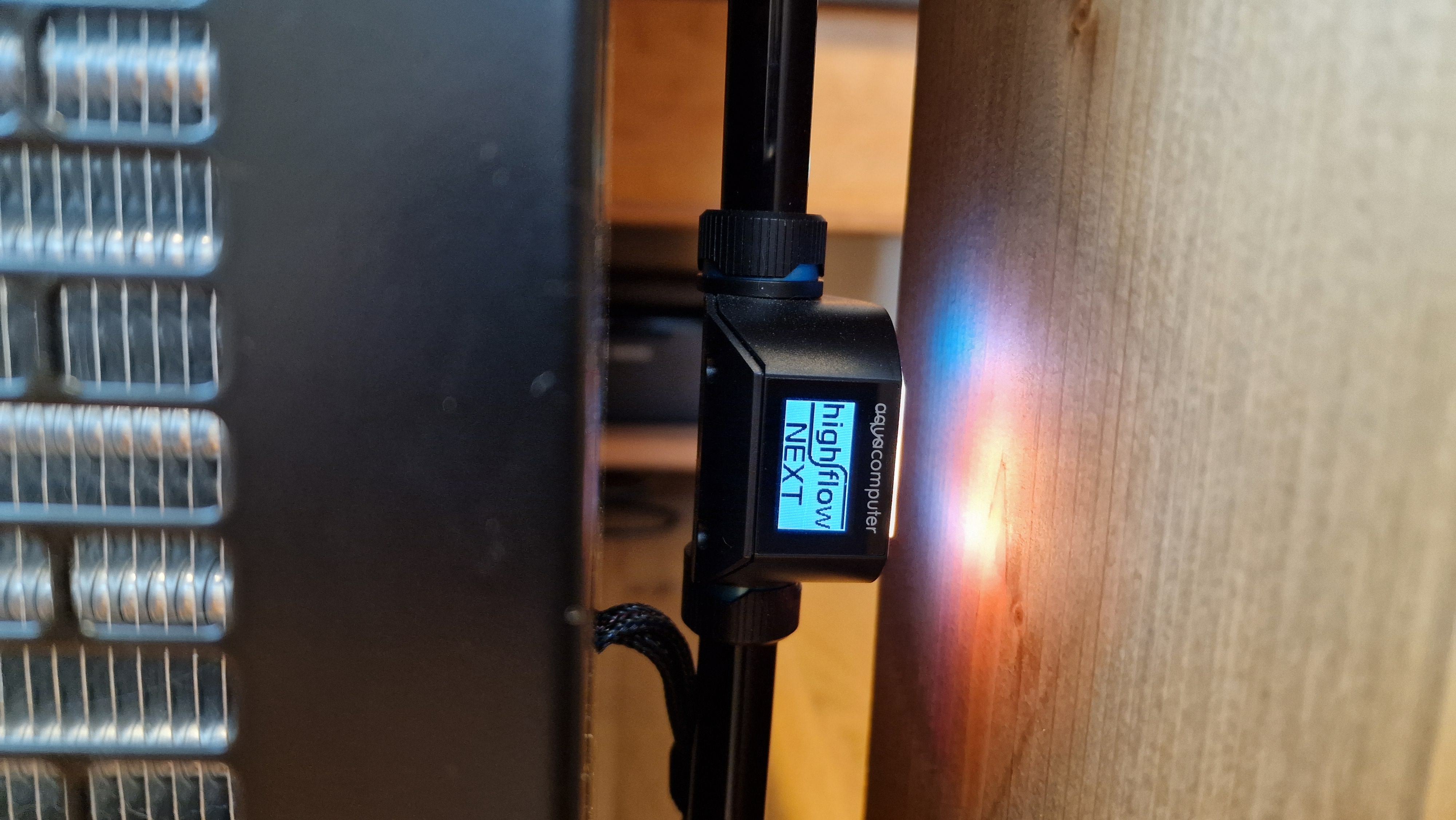

Im Finalen Aufbau ist hier noch ein Durchflusssensor. Die Ohren Bzw. Schlauch werden innerhalb des Tisches geführt.

Bis die Tage dann ^^



[Nenharma]

Geiler Shice!

Hatte auch schon ähnliche Ideen mit einer Wasserkühlung, der Mora hätte aber auch auf dem Schreibtisch landen sollen.
Nur mit fehlt es an Werkzeug und Platz zum Bauen.
Von der Zeit Mal ganz abgesehen



[Schn!tzel]

Guten Abend!
Heute geht es mit den Tischbeinen weiter. Noch ein paar Detail arbeiten und eine kleines optisches Highlight, da mir so die Beine doch etwas zu langweilig sind.

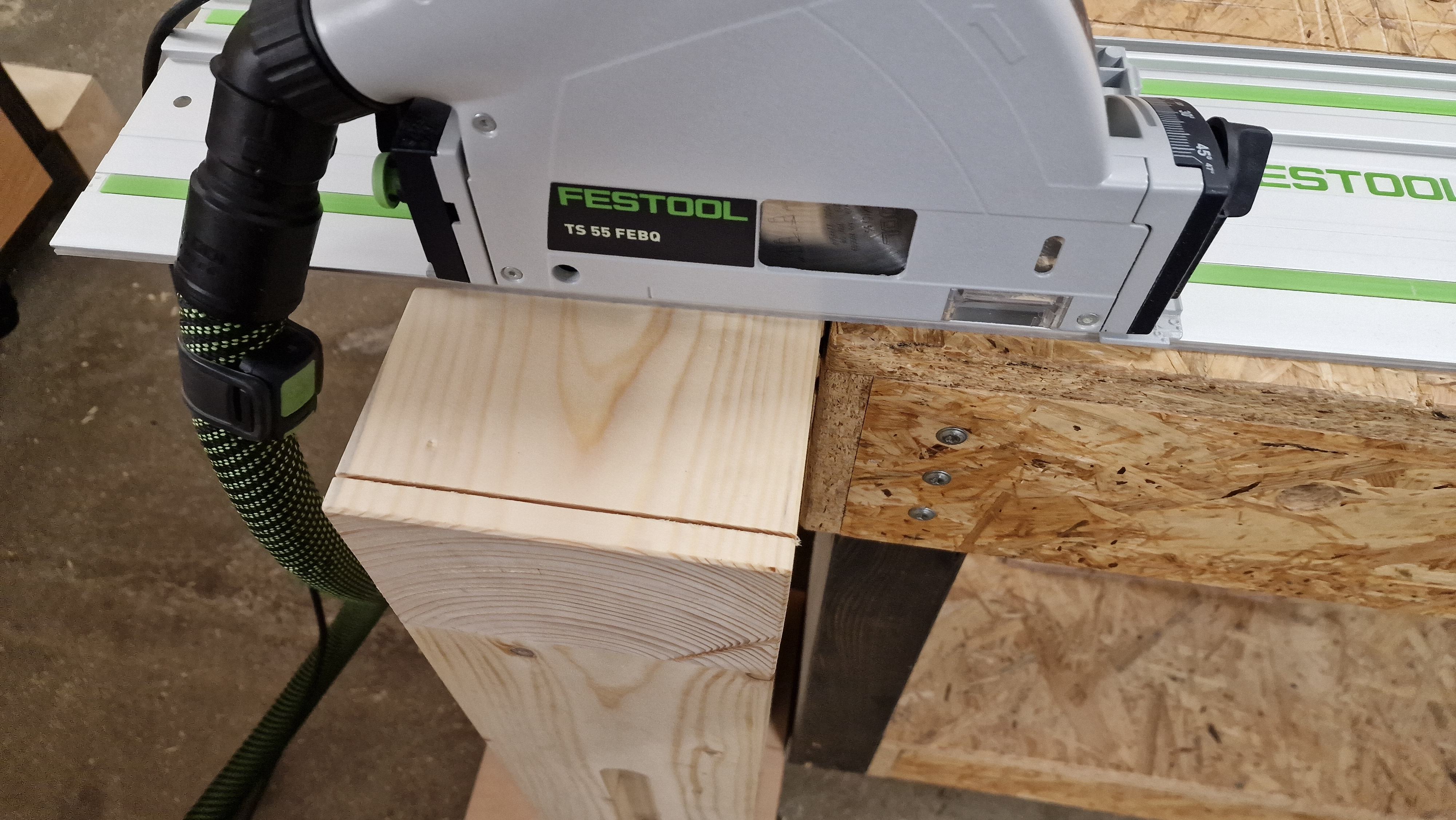

Also erstmal die Tauchsäge geschnappt samt Führungsschiene und erstmal in die Beine gesägt

Und das ganze mit schwarzen Spachtel gefüllt.

Der Spachtel ist nicht schlecht aber für die Aufgabe dann doch nicht so geeignet, da er mir beim Trocken zu sehr einfällt

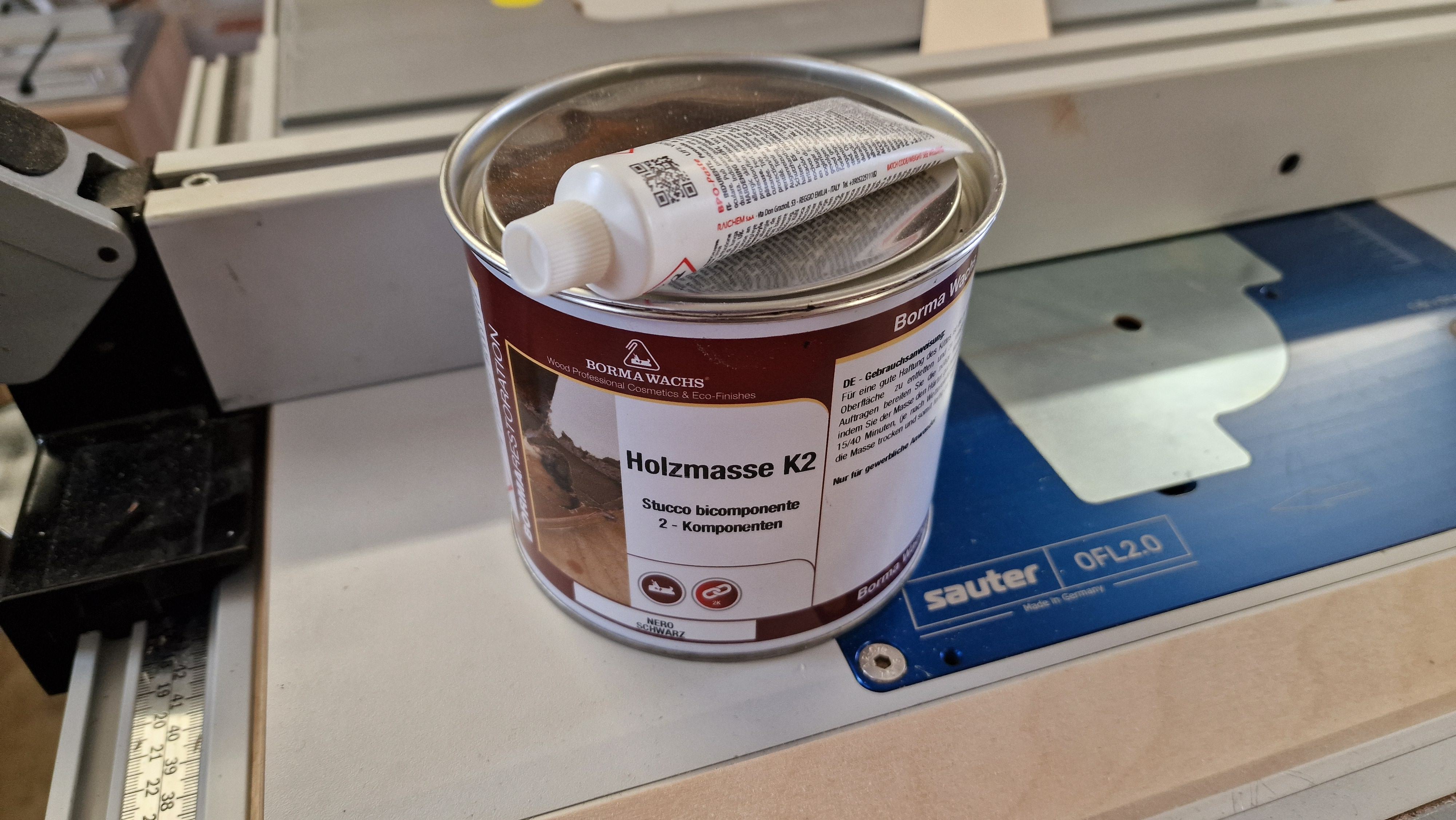

Würde beim nächsten mal eher auf ein 2K Spachtelsetzen, wie diesen hier:

Ja schaut etwas schrecklich aus aber nach dem schleifen gar nicht mal so schlecht.

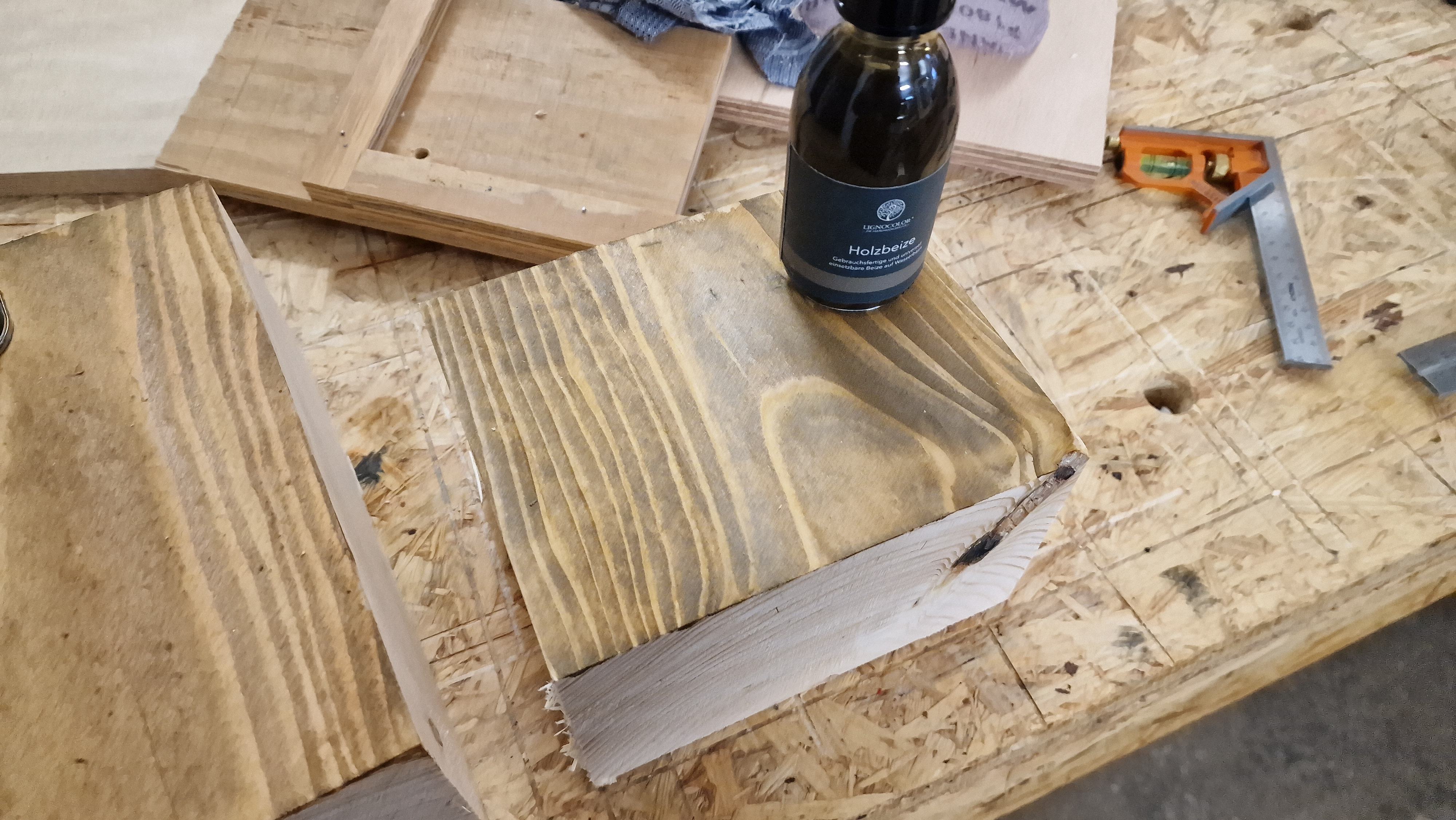

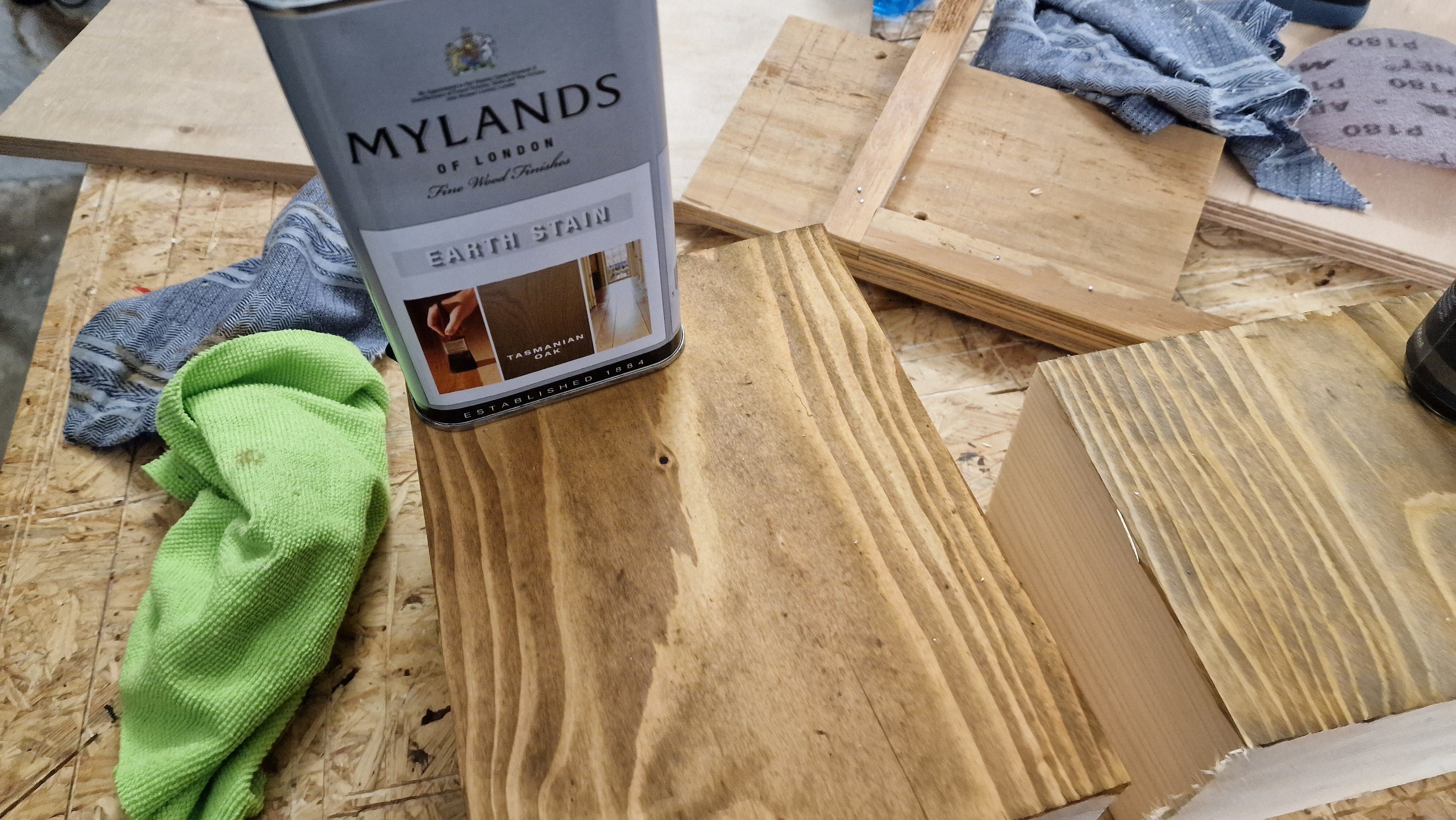

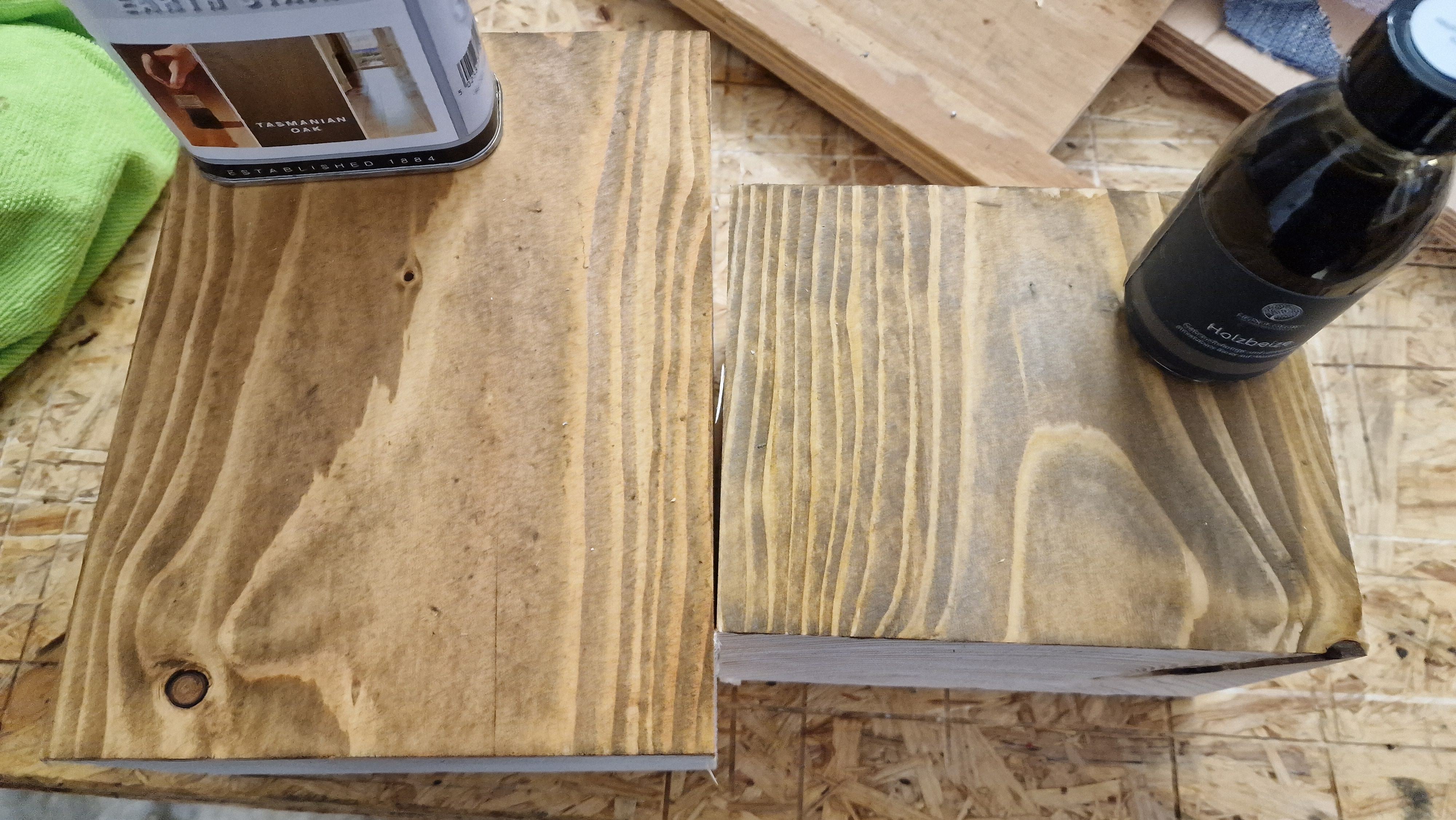

Die gute Fichte ist mir persönlich so zu hell, deswegen muss die Beize her und erstmal ein paar Probestücke gemacht.

Letztendlich habe ich mich dann hier für entschieden:

Kleiner Tipp wen es interessiert, Wasser basierende Beize ist zwar in der Handhabung unkomplizierter aber Lösungsmittelbeize schaut optisch einfach besser aus.

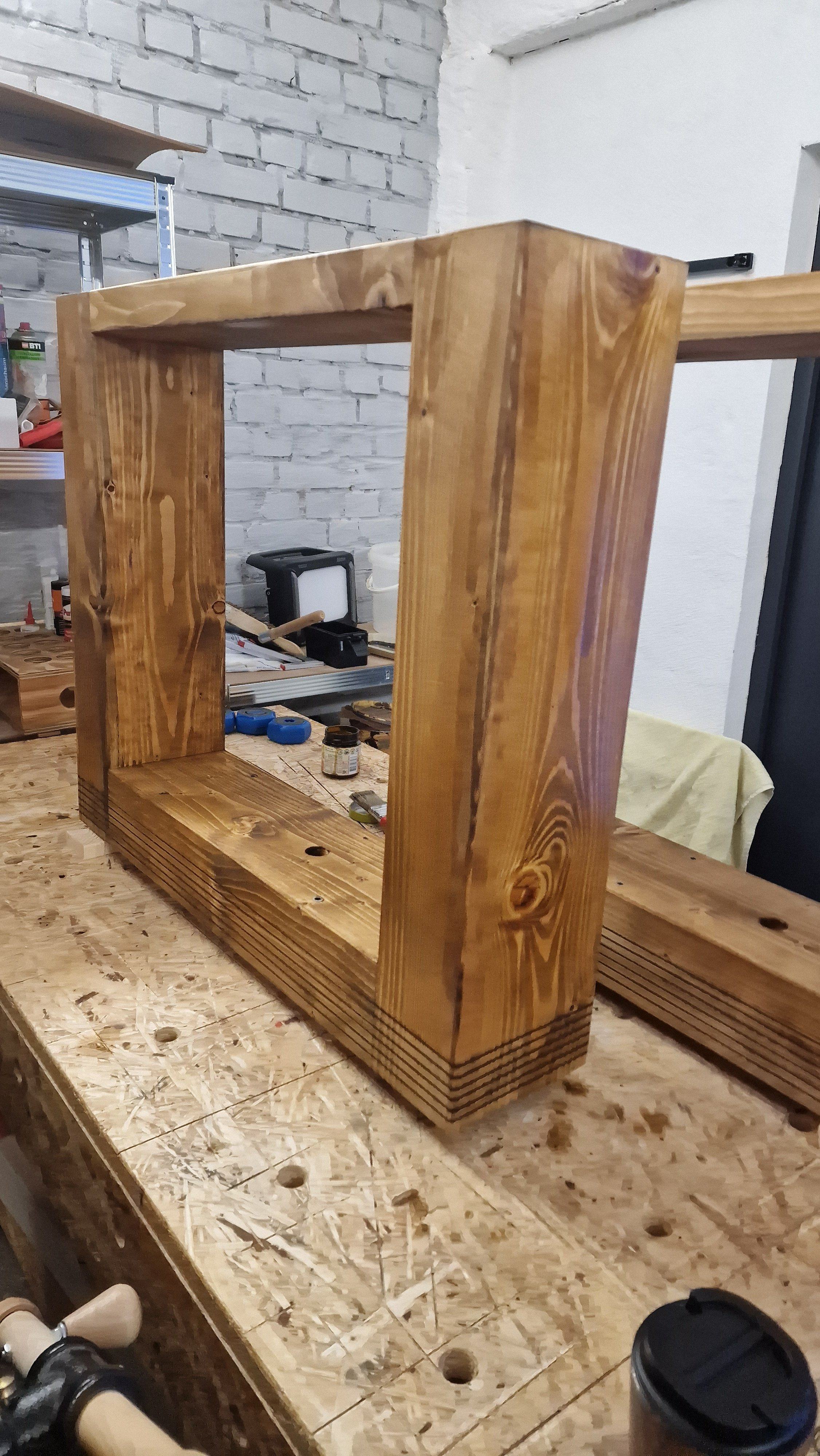

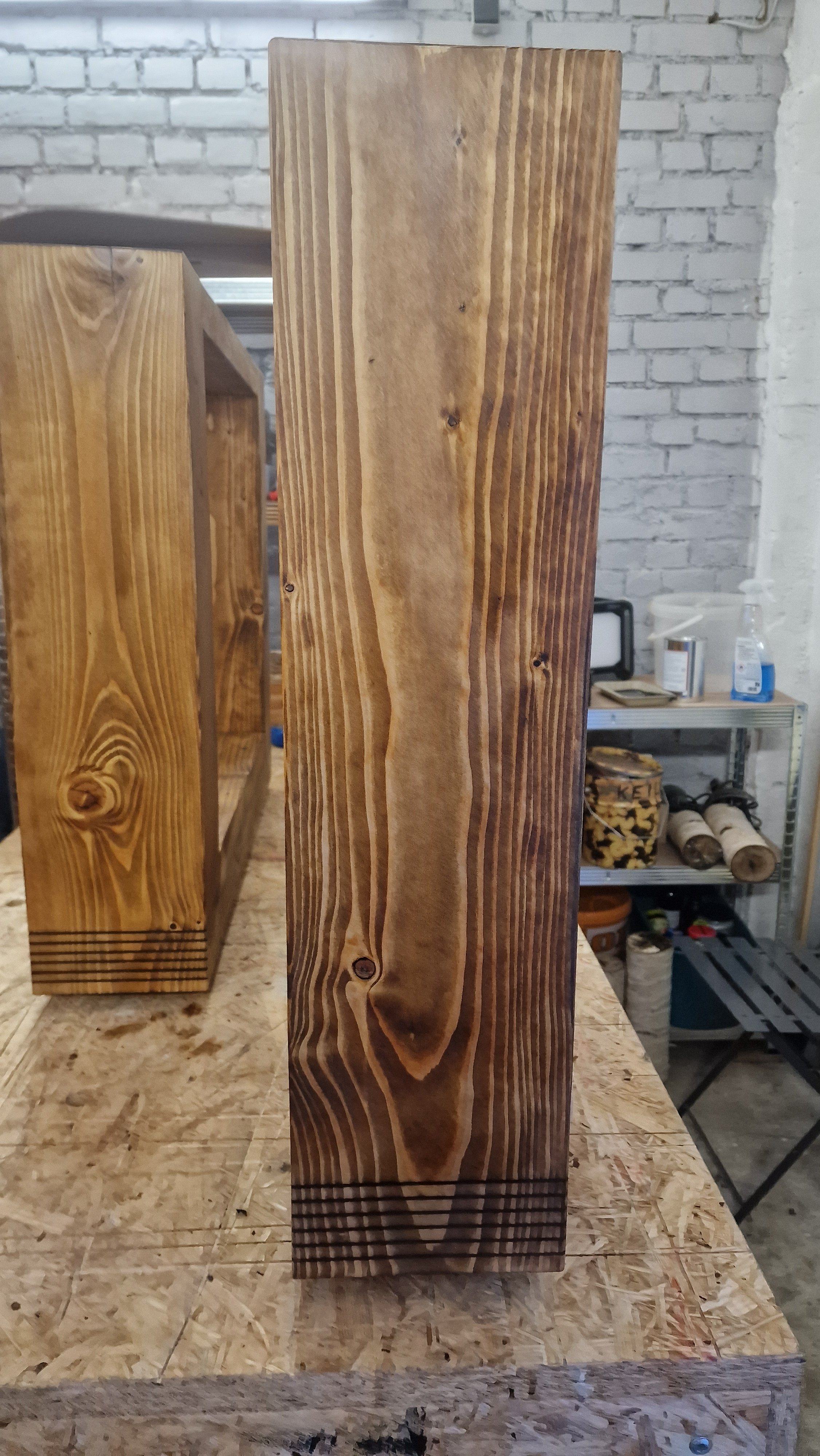

Und hier das fertige Ergebnis

Es schaut im ersten Moment schon krass rustikal aus aber die geplante Tischplatte ist ein ganz guter Kontrast.

Wir ihr oben in meinen detaillierten Plan gesehen habt ist der Tisch in L-Form deswegen brauch ich noch drittes aber dafür kleineres Tischbein

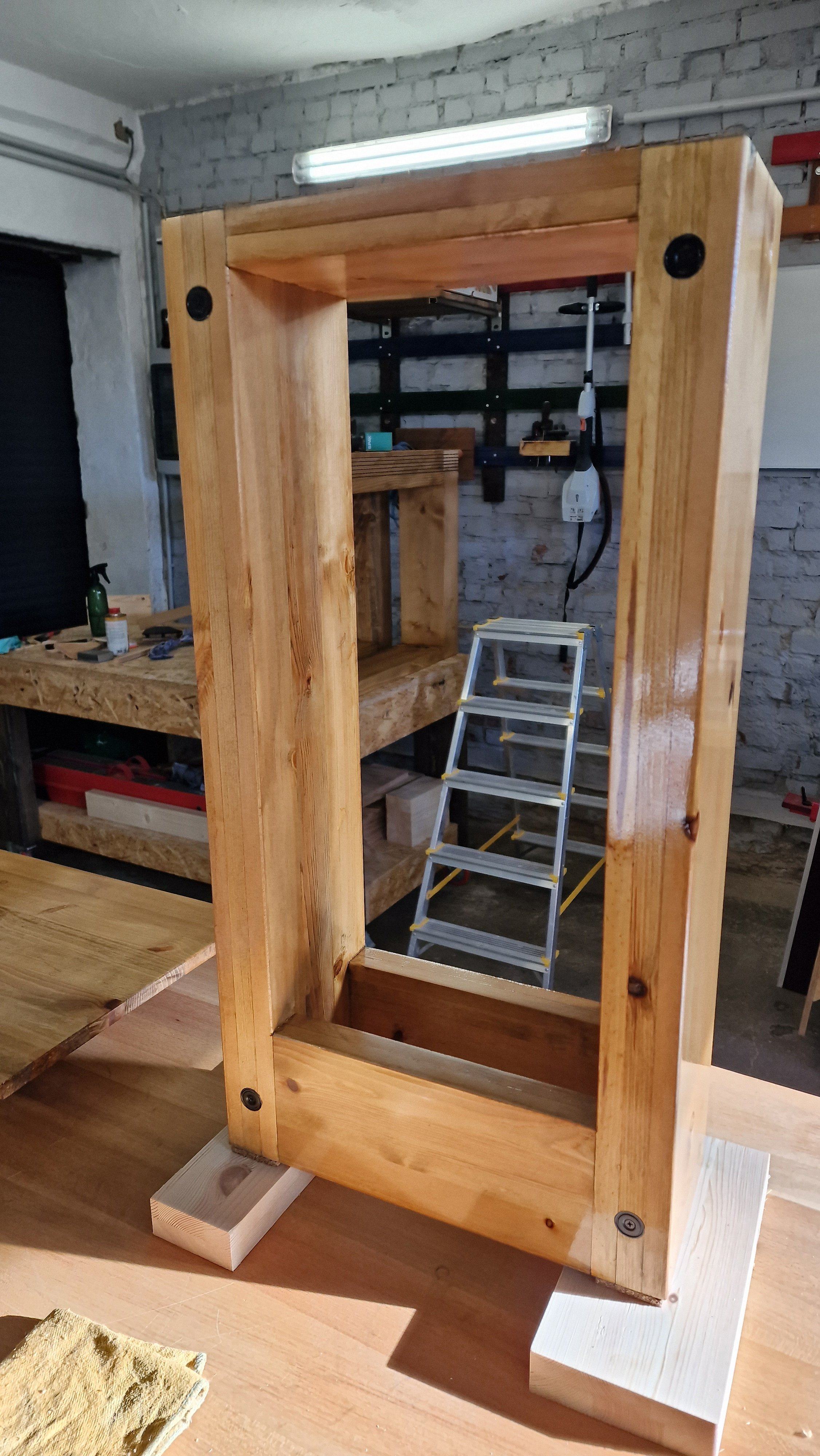

Das lustige ist, das dieses Bein ebenfalls aus Restholz entsteht, es musste nur ein altes Ikea Massivholz Regal dran glauben
Hier ein paar Bilder im schnell durchlauf.

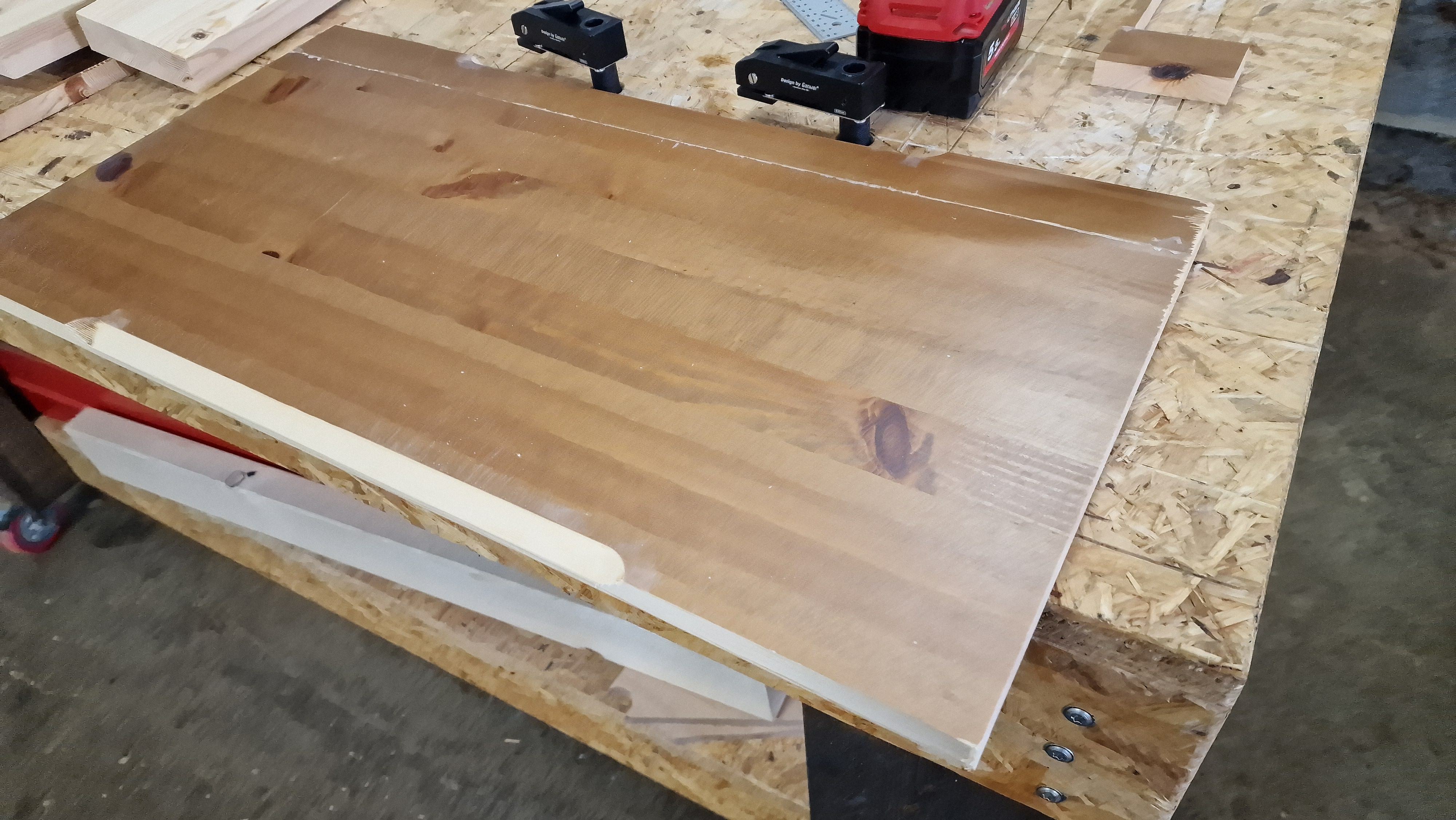

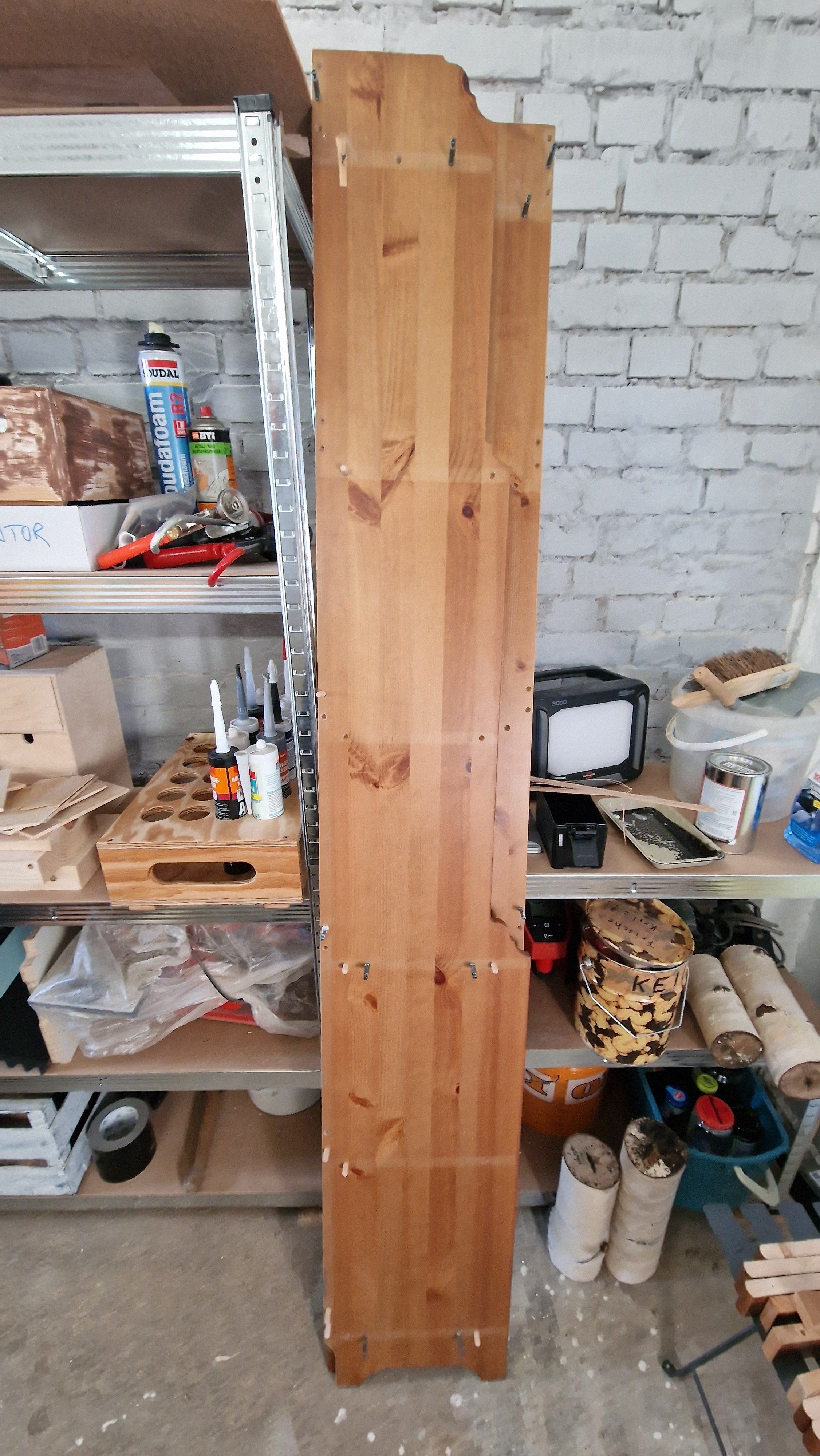

Hier musste noch die Farbe runter, einmal durch schleifen und hobeln.

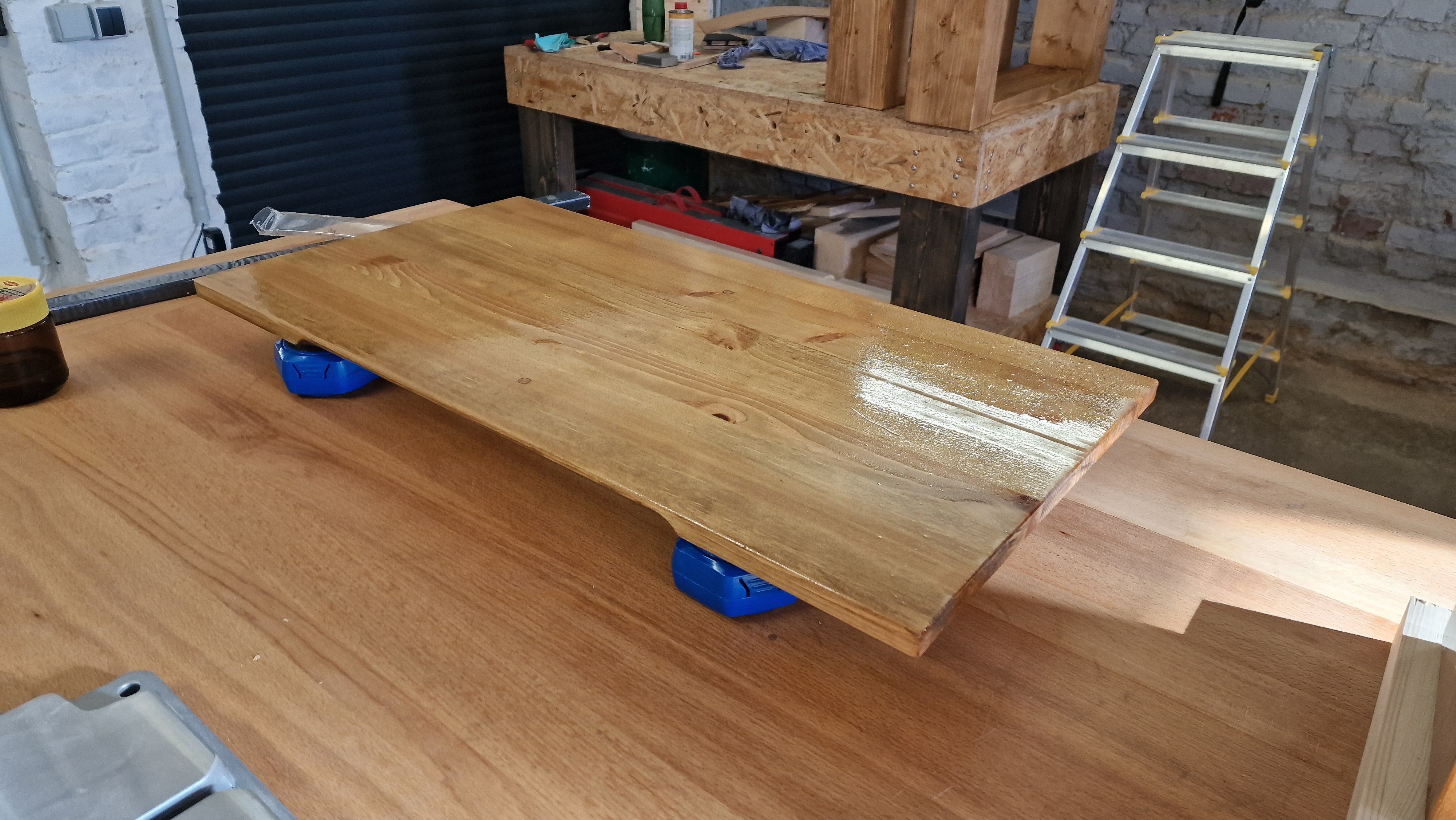

Und auch das ganze noch beizen und Ölen

Hier werden 1-2 Steckdosenleiste sein, wo so gut wie alle hinläuft was Strom braucht. Das Brett hält via Magnete an dem Bein und versteckt die Steckdosenleisten.

Noch ein Bild vergessen zu dem Weg den die Kabel des MO-RA nehmen.

Gute Nacht



[Schn!tzel]

Einen wunderschönen Abend

Zeit für ein paar Updates war die Wochen dann doch etwas zeitlich gebunden.
So nun wird es Zeit für die untere Tischplatte oder sagen wir Trägerplatte?!

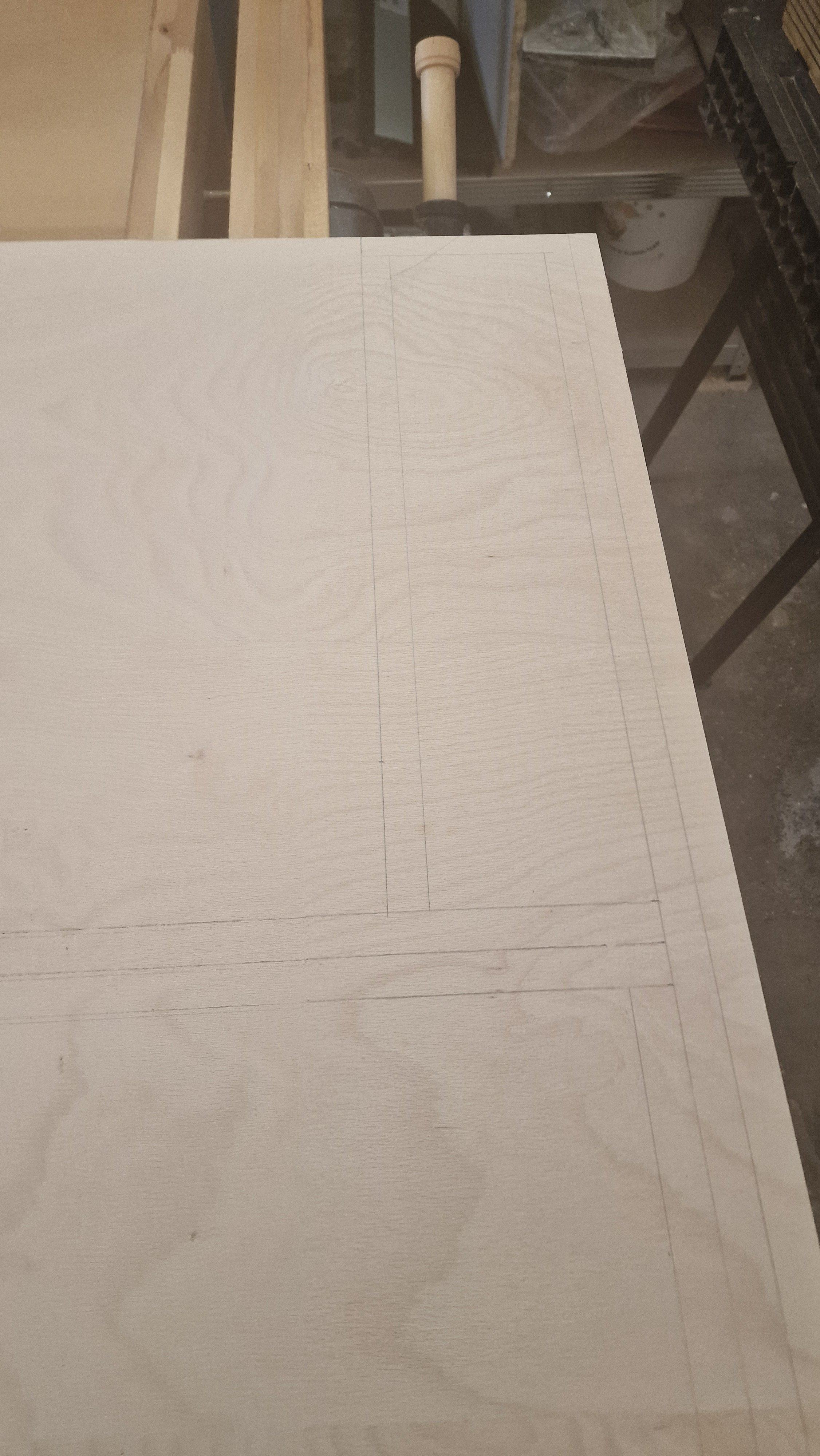

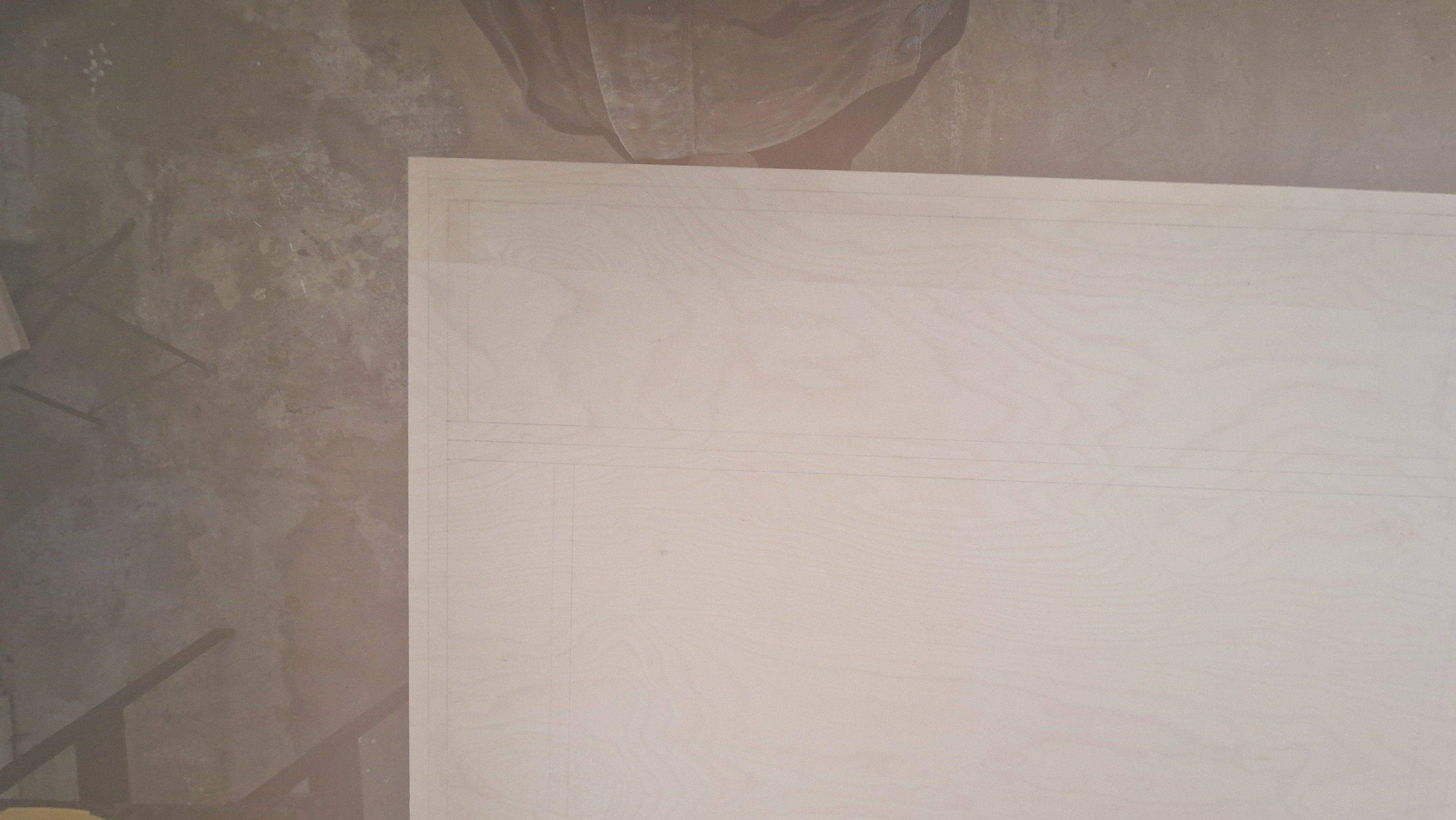

Als aller erstes hab ich mir noch grob markiert wo die einzelnen Kammern liegen.

Leider sind die Bleistiftstriche nicht ganz so gut zu erkennen.

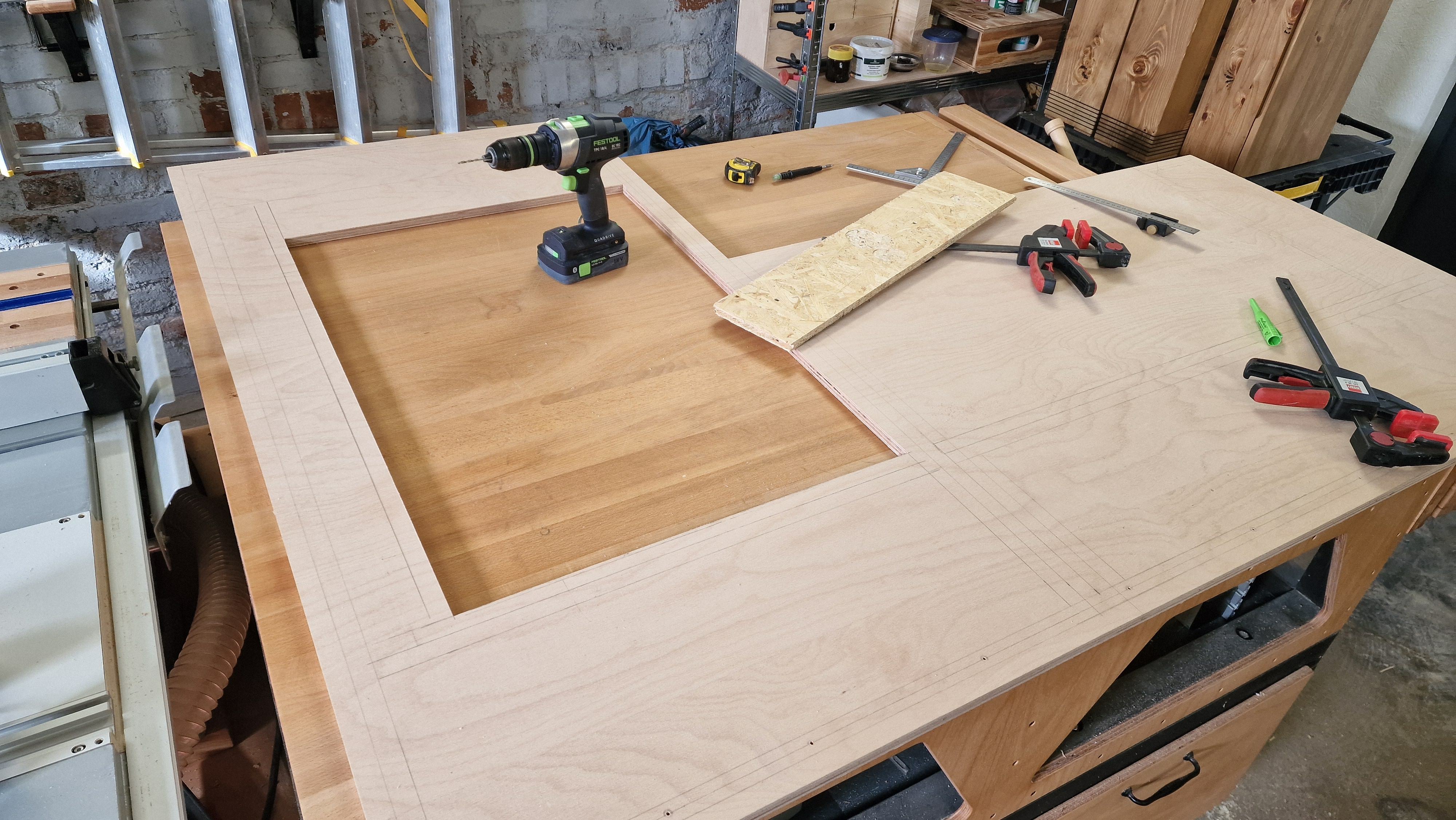

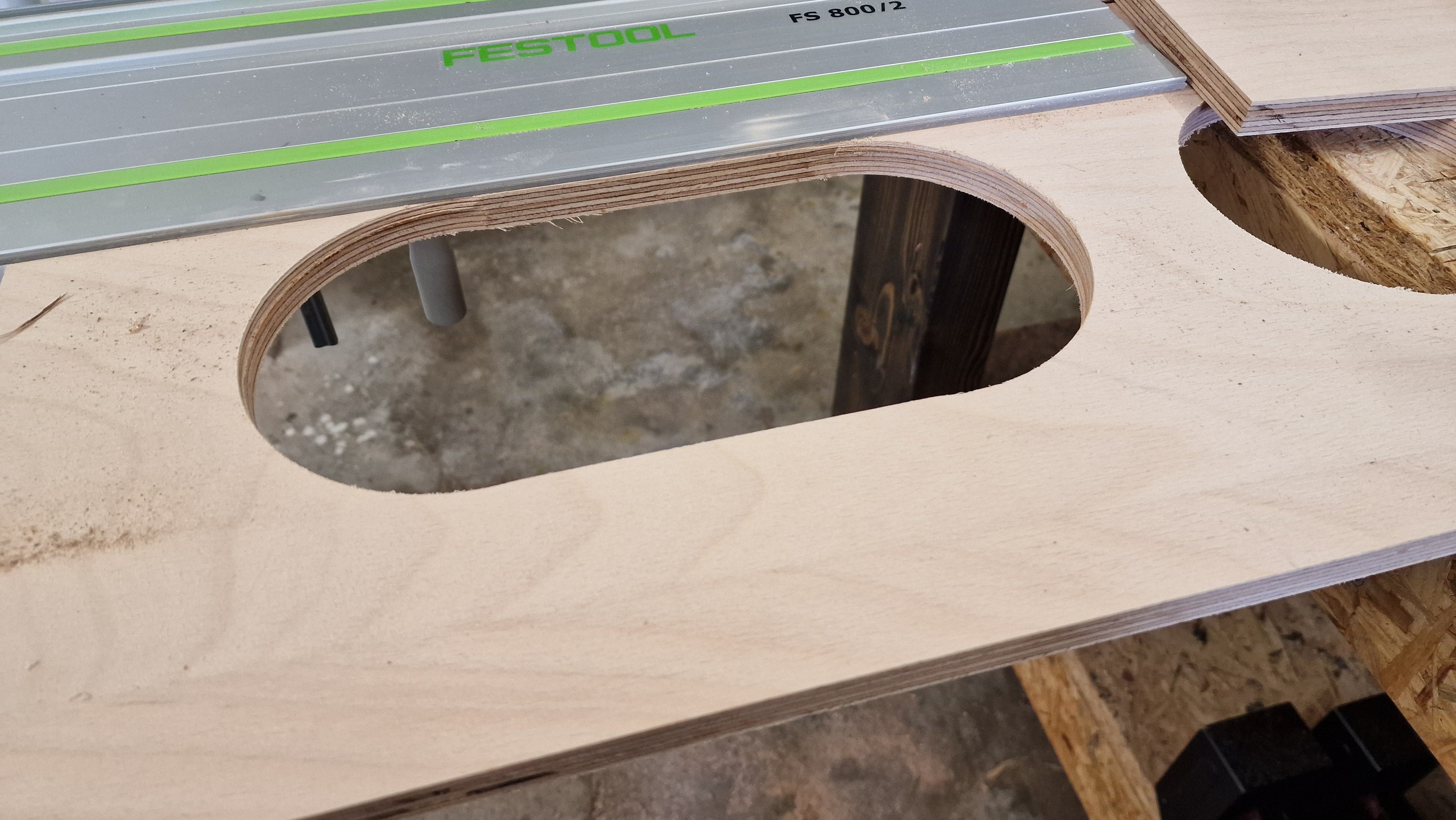

Als nächstes kommt der große ausschnitt mit der Tauchsäge. Natürlich könne man hier auch alles ultraflach in den Tisch integrieren um den Tisch im gesamt Bild schlanker zu halten aber wenn dem ganzen mehr Platz gebe bleib die ganze Geschichte Wartungsärmer. Das letzte System war doch sehr aufwendig, wenn mal was war. Evtl bin ich auch nicht so auf bestimmte Komponenten festgelegt, zwecks Bauhöhe etc.
Die L Form soll mir einfach nur mehr Platz zum Basteln geben und dann halt noch für die Katze 😅

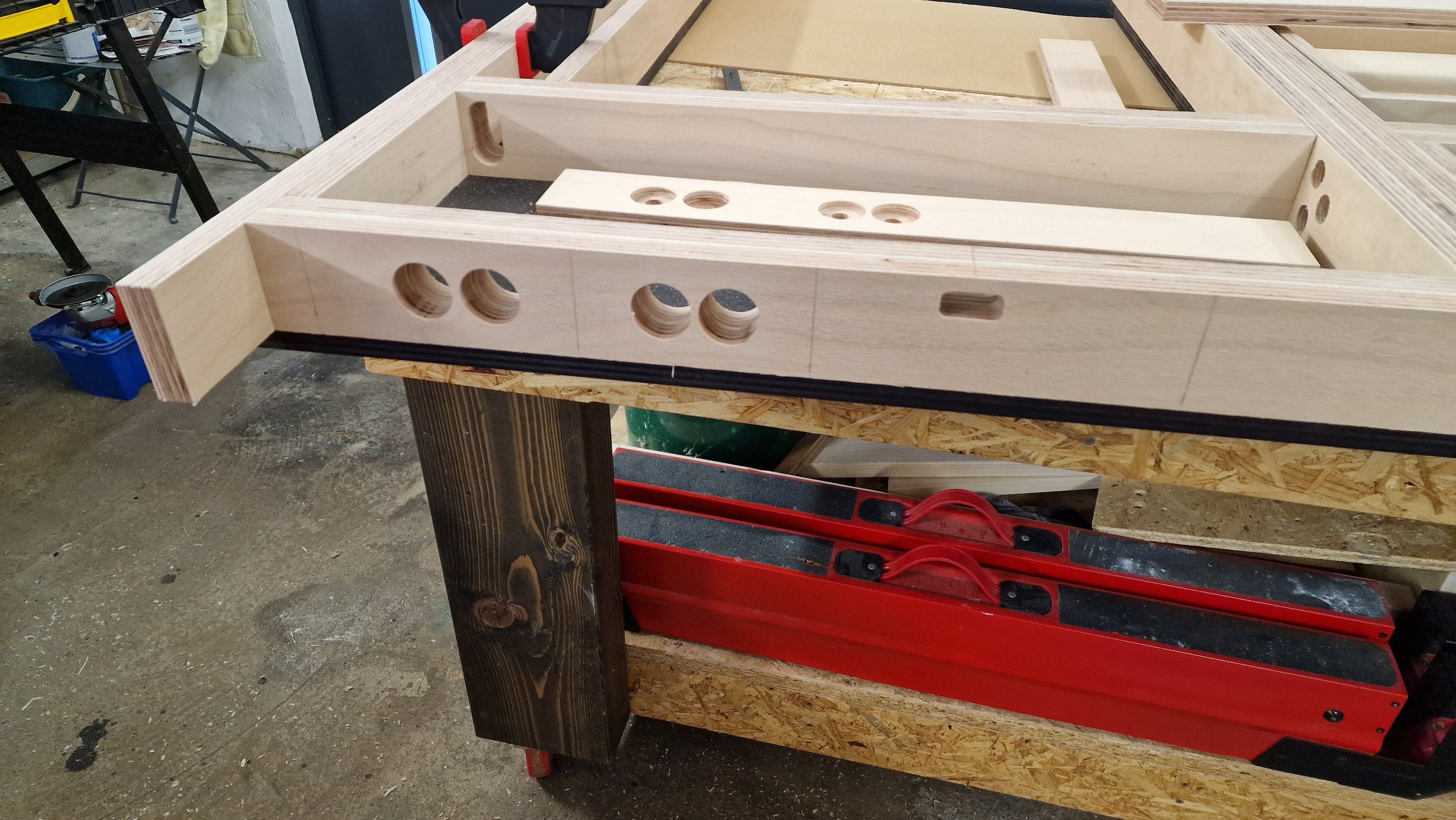

Hier auf dem Bild habe ich schon vorgebohrt für die Leisten mit dennen die Kammern geschaffen werden. Für das senken der Löcher hab ich ein Querlochsenker verwenden.

Als nächstes jede Menge Leisten sägen, wo von aber ein paar für die Schublade bestimmt sind.

Und erste Anprobe

Leider hab ich es vergessen Fotos vom beizen zu fertigen
Aber ist auch nicht so spannend, einfach druff mit dem zeug und trocknen lassen. Ich hab dann nochmal ein Zwischenschliff gemacht und nochmals gebeizt.

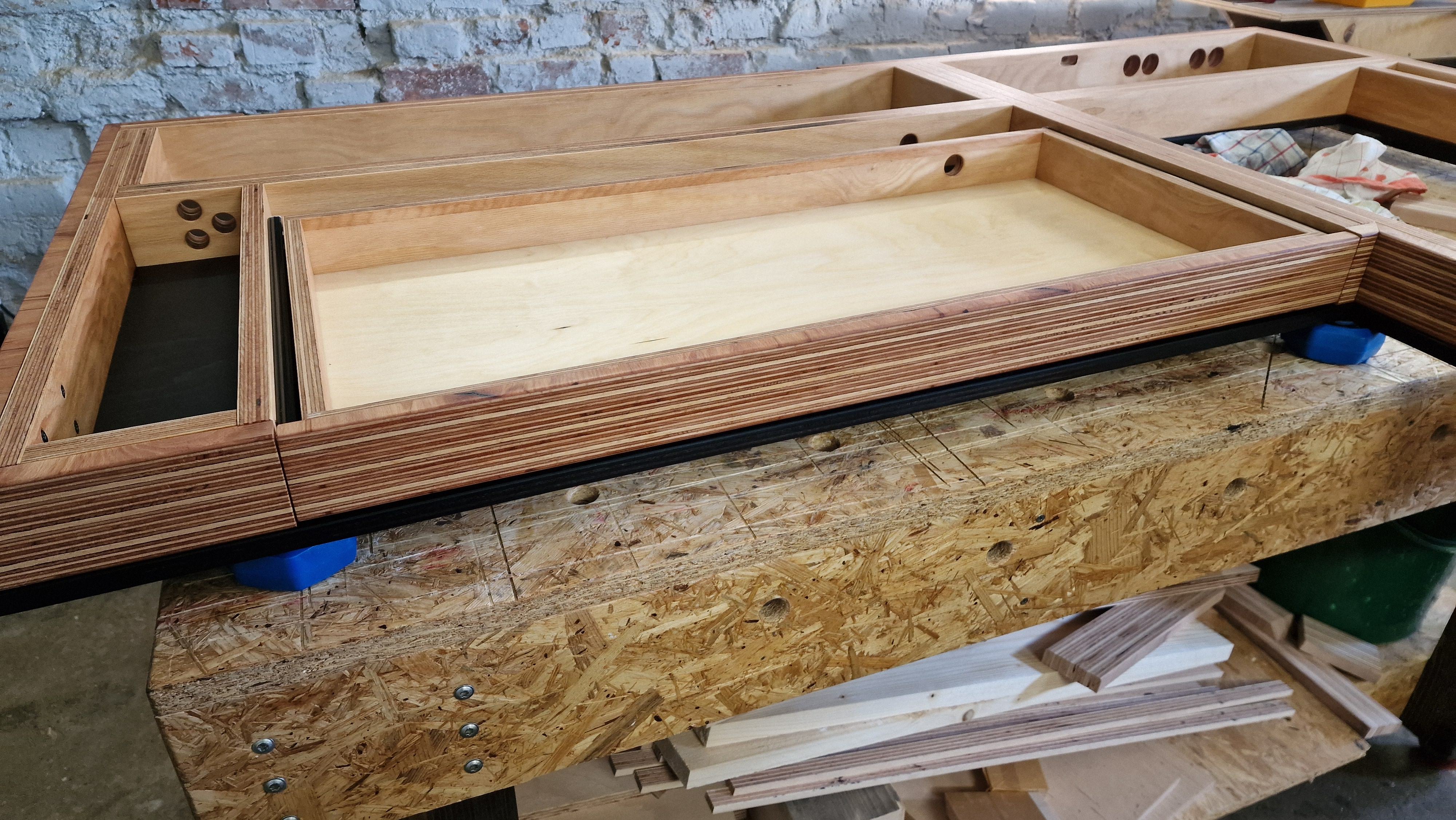

Auf den folgenden Fotos seht ihr auch schon ein paar Kabel und Schlauchdurchführungen, welche ich einfach mit einen Forstnerbohrer gebohrt habe und mit der Fräse die Kanten gebrochen.

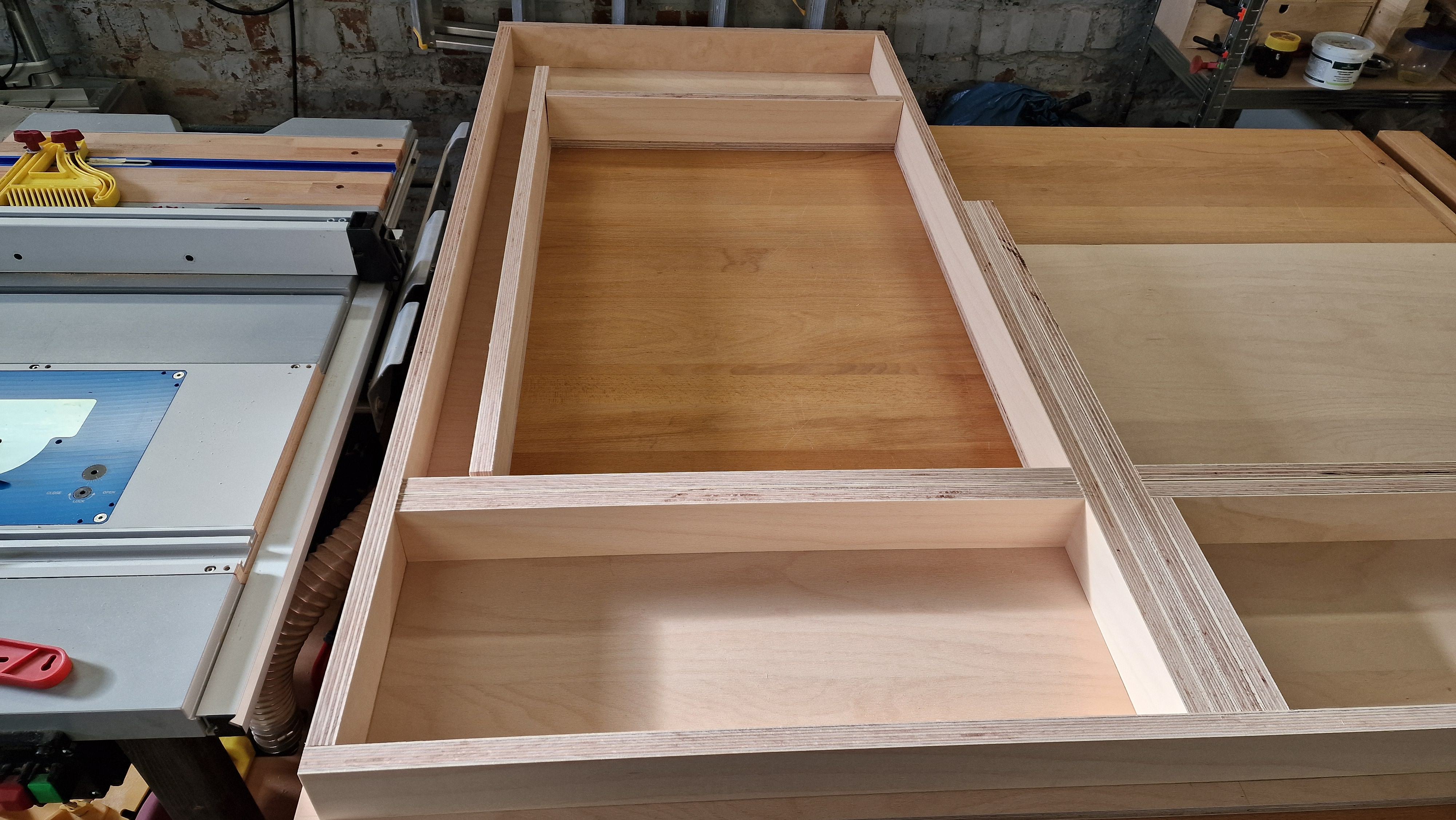

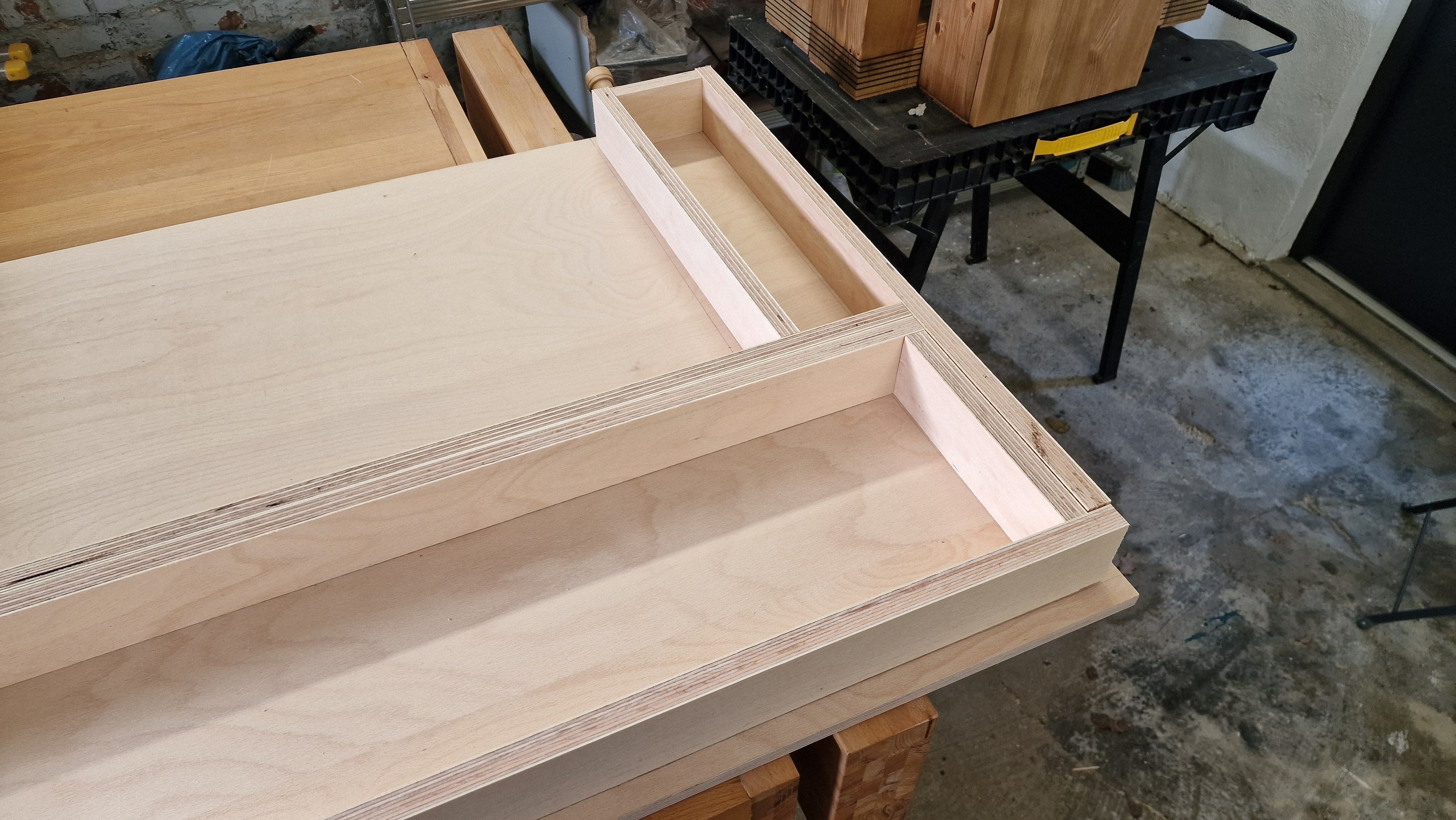

Und dann noch ein paar Arbeiten für die Schublade

So Zeit diese "statischen Leisten" noch mit ein paar Blenden etwas aufzuhübschen. Ich persönlich finde diese Schichtoptik von Multiplex ganz cool und wollte es noch etwas mehr hervor heben, da sie mich an Buchseiten erinnert. Also ab an die Säge und ein paar Plattenreste in streifen geschnitten und verleimt.

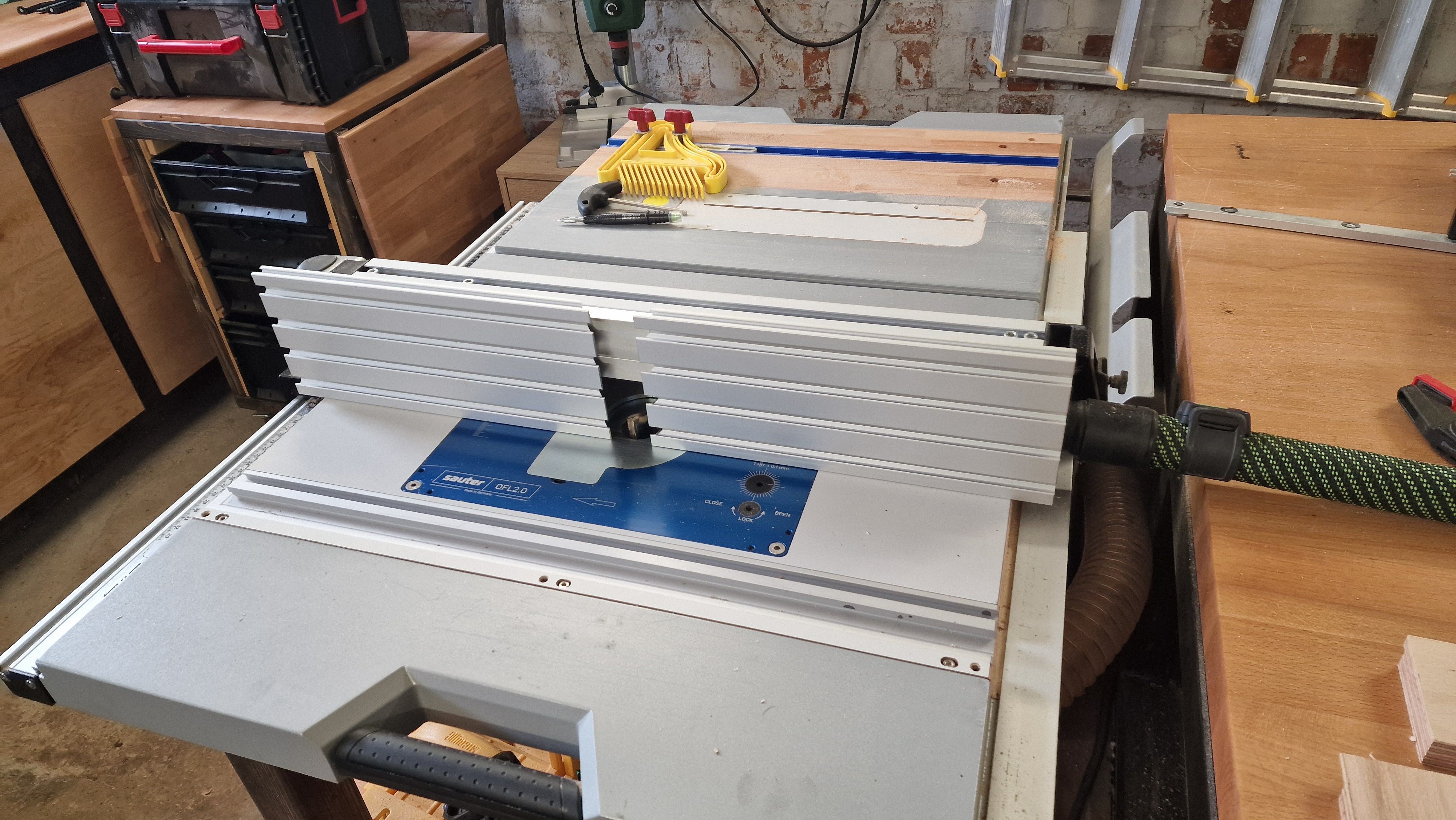

Anschließend auf die nötige Dicke Hobeln...

.... mit sehr vielen Spännen.

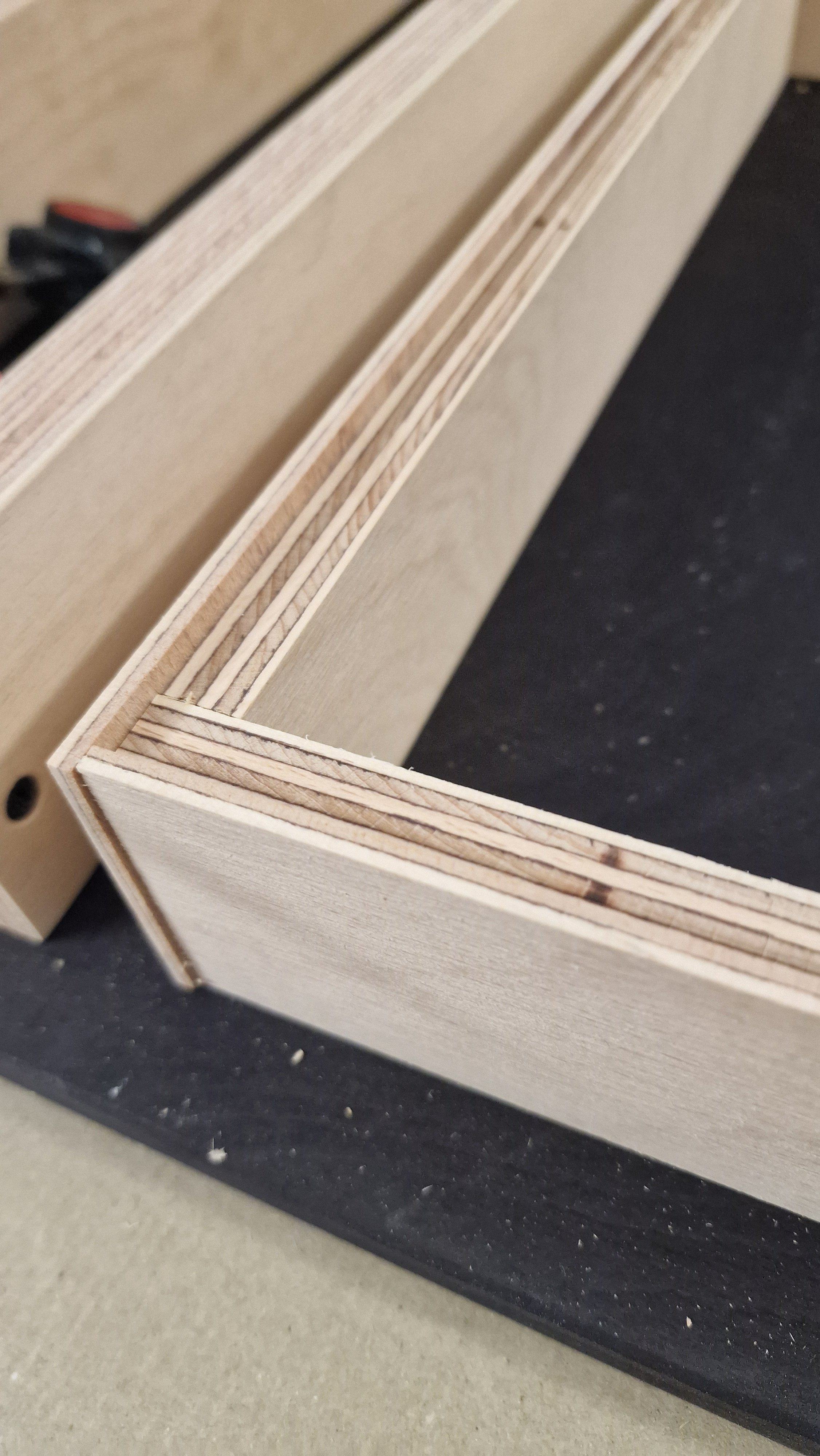

Eine Gehrung hier einmal Kanten brechen da mit ein Tröpfchen Öl

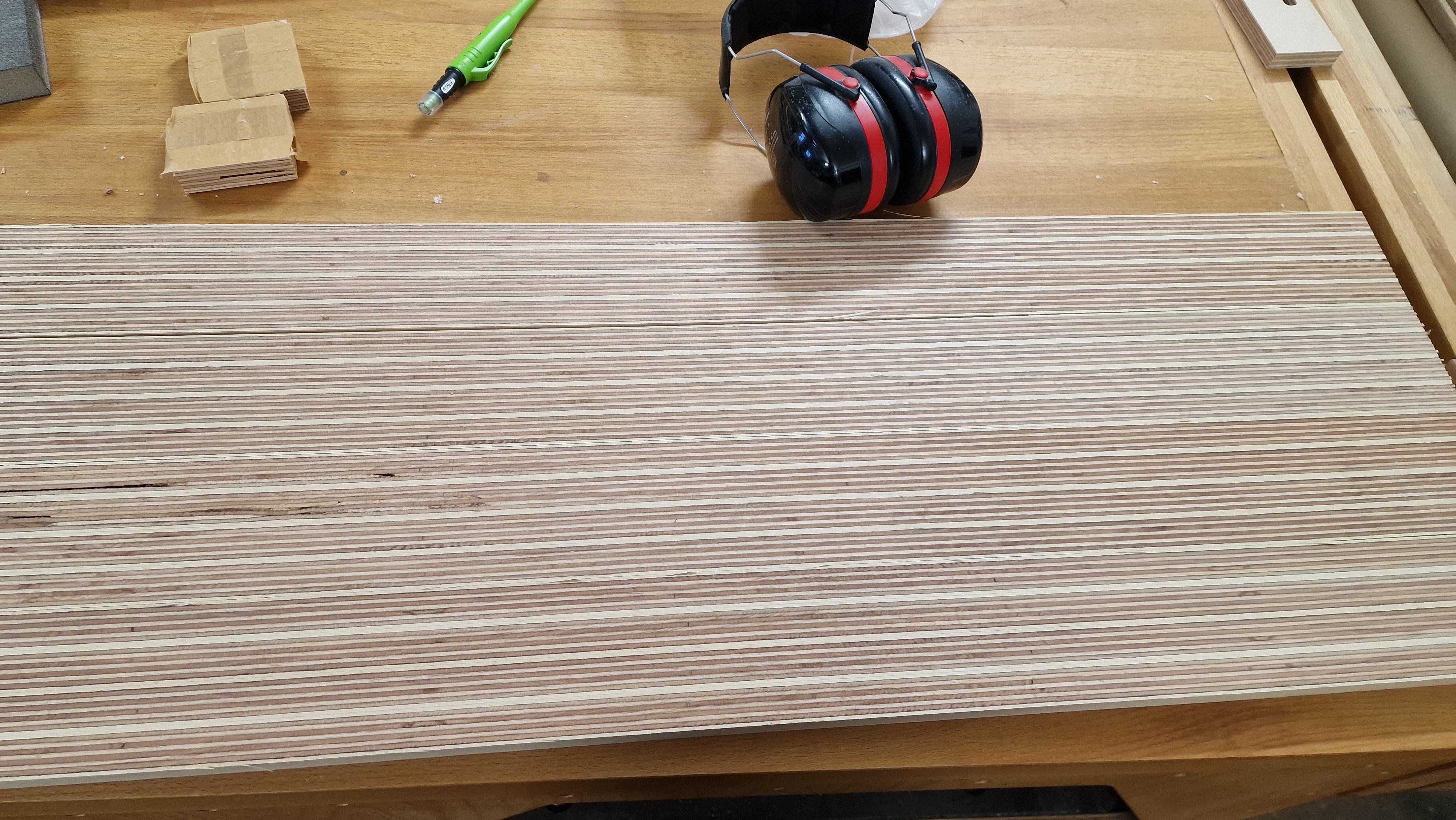

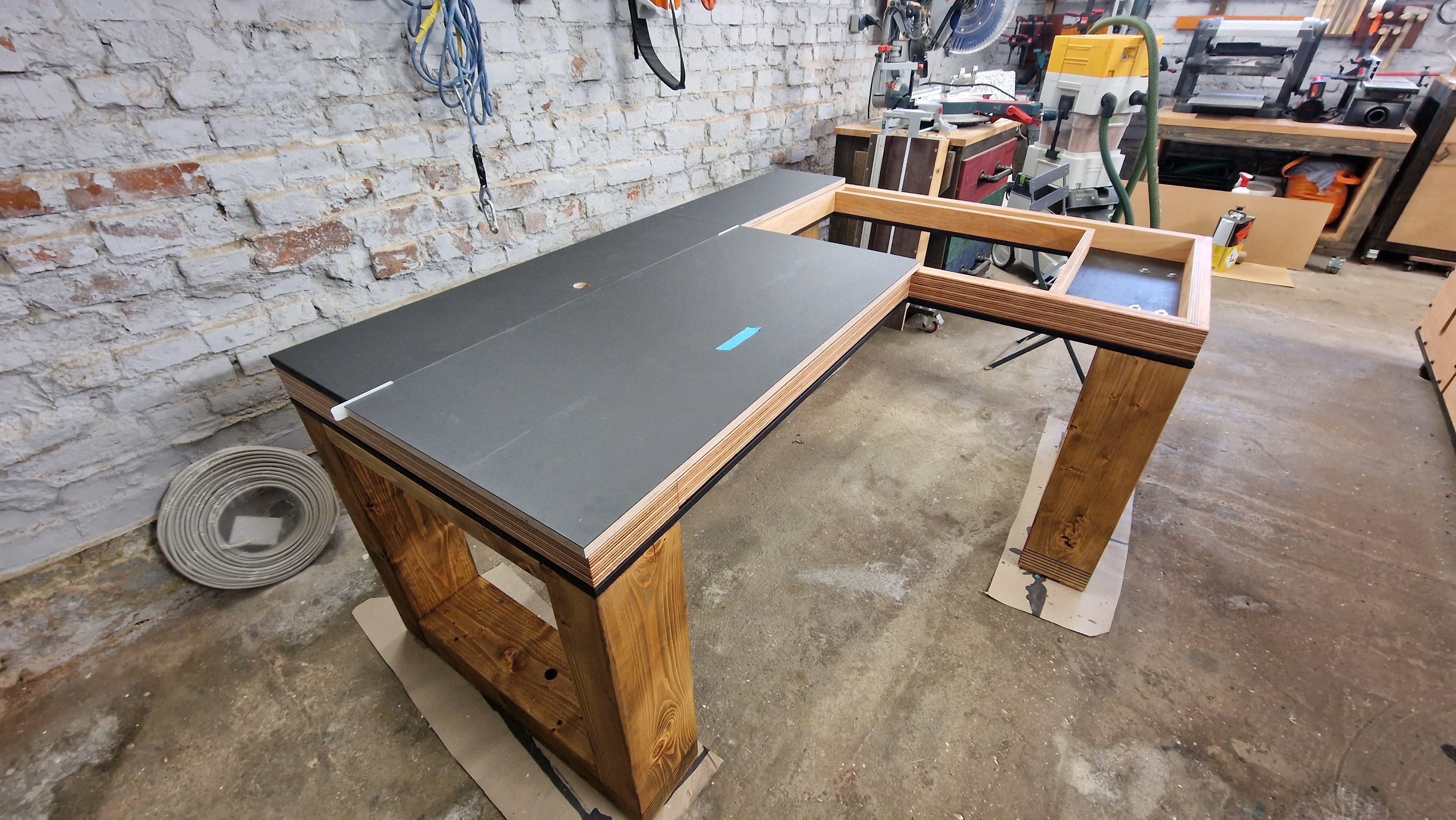

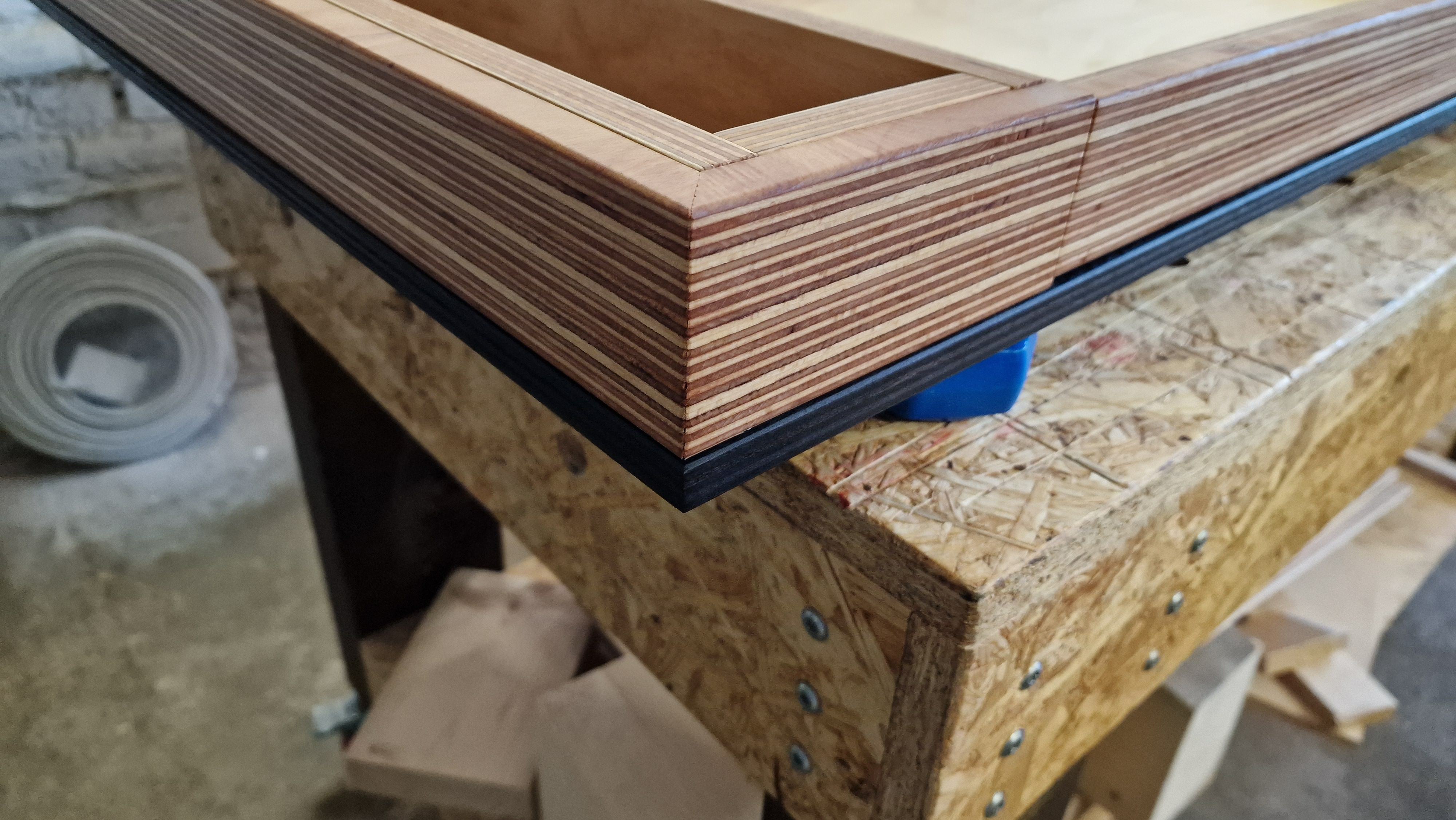

Und zum Abschluss für heute kommen wir zur oberen Tischplatte oder sagen wir besser Platten, weil das ganze Modular aufgebaut ist.

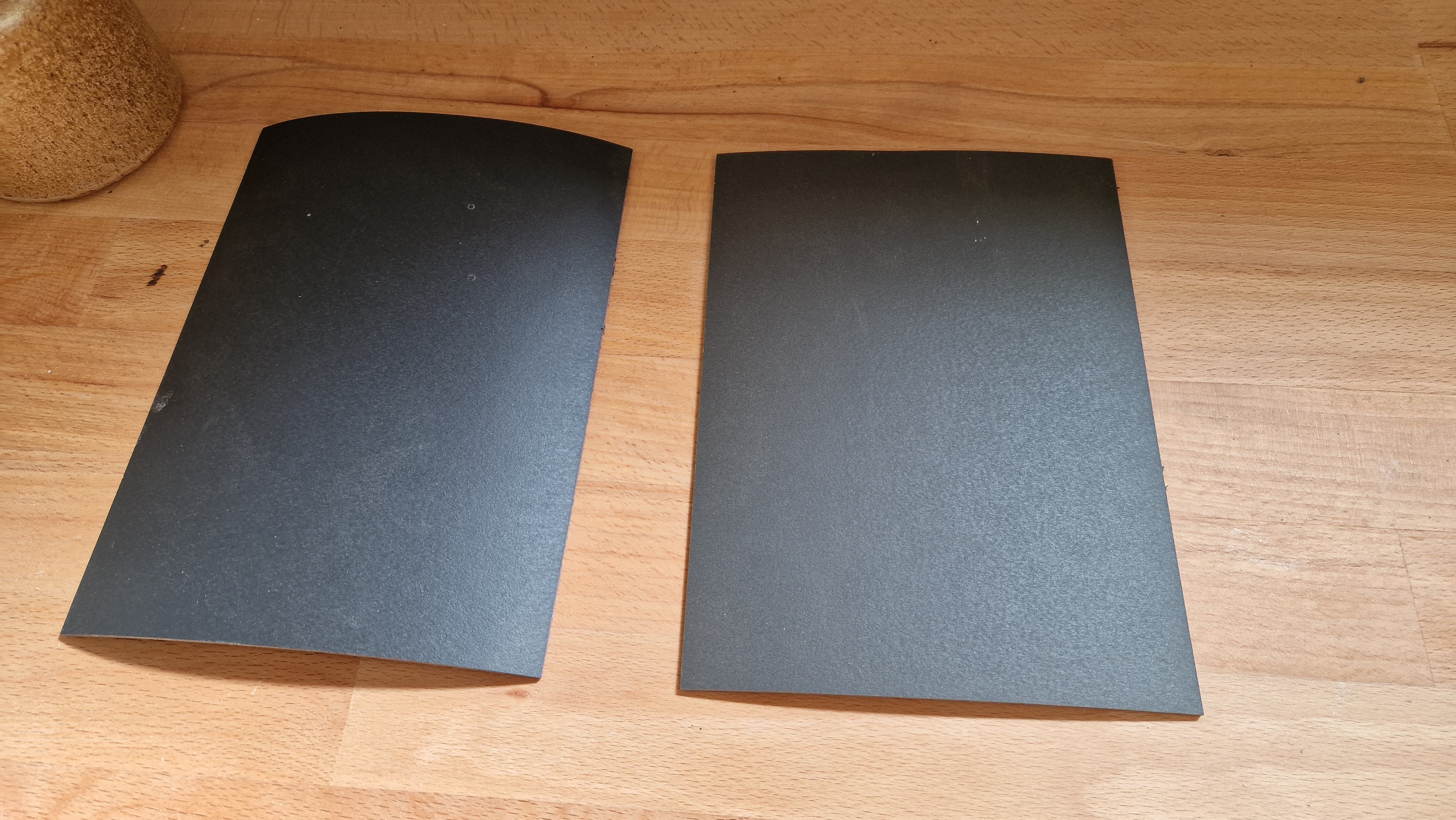

Die habe ich nicht gebeizt, weil ich für die Oberfläche einfach etwas hochwertigeres haben wollte. Ich habe einige Beispiele mit Möbellinoleum gesehen und die haben mich echt begeistert.
Leider ist die Verarbeitung für den Leihen ohne große Verleimpresse etwas schwierig aber nicht unmöglich. Leider konnte ich nicht ganz so viele Bilder vom Vorgang machen, da das verleimen mich etwas zeitlich in Anspruch genommen hat aber das Ergebnis ist schon cool.

Die Kanten werden natürlich noch geschwärzt ^^

Gute Nacht



[minimii]

Schönes Projekt.
Abo.

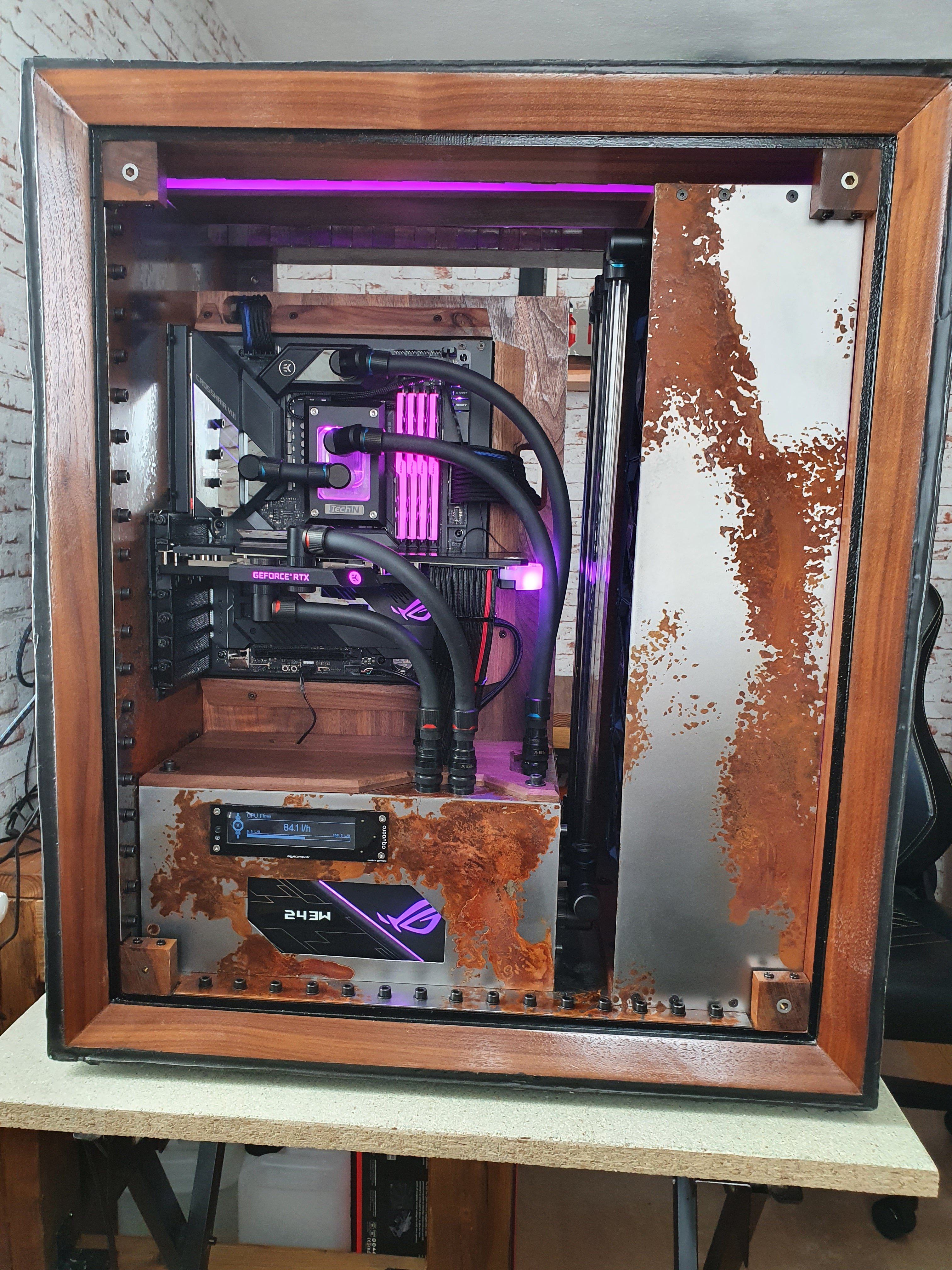

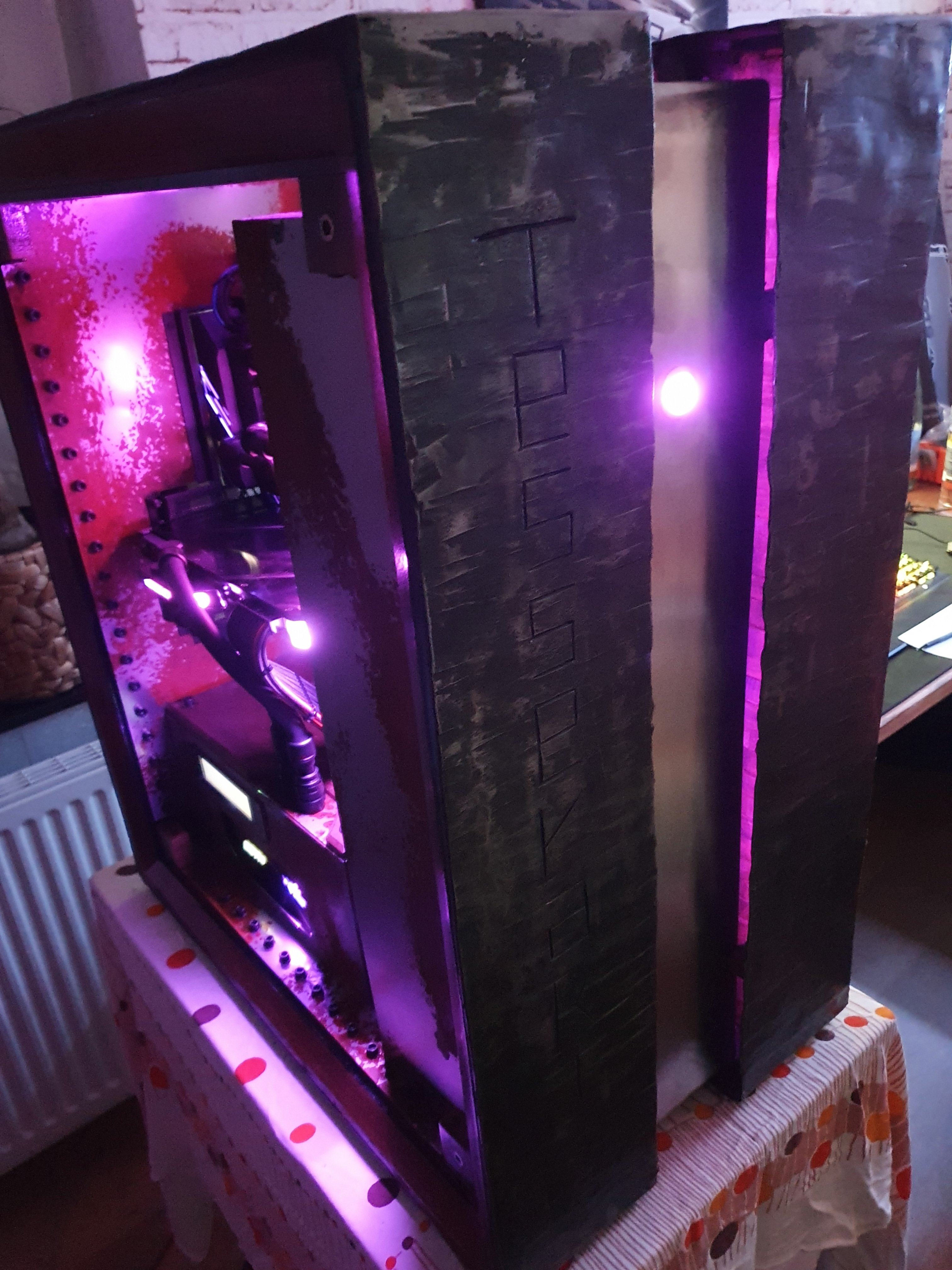

Gibt's zu dem PC Gehäuse auch nen worklog?



[veitograf]

ich habe mir vor ein paar jahren auch einen schreibtisch mit lino-oberfläche bauen lassen und bin immer noch begeistert.
bin schon gespannt, wie es bei dir weiter geht



[Schn!tzel]

Schönes Projekt.
Abo.

Gibt's zu dem PC Gehäuse auch nen worklog?

Leider nein, hatte ich zwar vor hat sich dann aber irgendwie nicht ergeben. Hab nur einige Bilder in das Wakü-Fotos Unterforum gepostet. Da war noch mein Werkstatt noch etwas ranzig und ich war bei weitem nicht so gut ausgestattet und würde heute einiges anders machen. Irgendwann Bau ich das Gehäuse auch nochmal massiv um, das Innere gefällt mir leider nicht mehr so ganz.

ich habe mir vor ein paar jahren auch einen schreibtisch mit lino-oberfläche bauen lassen und bin immer noch begeistert.
bin schon gespannt, wie es bei dir weiter geht

Das Zeug ist klasse hat aber so seine Tücken beim verarbeiten. Da sich meine Werkstatt/ Garage in einem Gebäude befindet was über 100 Jahre alt ist, hatte ich etwas mit Luftfeuchtigkeit und Temperatur zu kämpfen.
Beim verarbeiten möchte das Zeug am Liebsten Zimmertemperatur. Es im Haus zu verarbeiten war keine Option, weil der Kontaktkleber wie die Hölle stinkt.
Aber die Optik ist der Hammer und die Oberfläche kann auch was ab, zumal du kleinere Kratzer mit Leinöl gut reparieren kannst. Aber nicht ganz billig das Zeug

Mal schauen wie viele Bilder noch kommen war gegen ende etwas faul mit Bilder schießen, wollte dann einfach das es fertig ist. Das ganze Projekt hat sich dann doch etwas gezogen und musste/noch viel renovieren noch nebenbei. Es ist ja nicht nur bei dem Tisch geblieben, für den Raum hab ich auch noch diverse andere Möbel gebaut und das war nicht so ein Ikea Hack Zeugs ^^



[Schn!tzel]

Moin Leute das wird heute wohl vorerst das letzte Größere Update. Irgendwie hab ich zwischen drinnen verpasst noch einmal Fotos zu machen deswegen bin ich so gut wie Fertig aber es war letztendlich eh nur zuschnitt was ich ja schon an anderer stelle Dokumentiert habe. Das ganze ist auch noch nicht Final fertig, es fehlen noch ein paar Staubfilter und das Gehäuse bzw. Mainboard Träger tausch ich auch nochmal.
Aktuell verwende ich ein Core P3 von Thermaltake, wovon ich die hälfte nicht brauche aber billiger war als so mancher Benchtable der eigentlich gereicht hätte aber teurer war.
Evtl geh ich auch auf das Be Quiet Light Base 600 was mir ganz gut gefallen hat.
Das Core P3 ist auch eher als zwischen Lösung gedacht, da ich nach 3 Monaten Renovieren und Möbelbauen endlich wieder an den PC wollte . Wie gesagt entweder das Light Base oder eine schöne Eigenbaulösung wenn ich wieder Zeit habe. Die PC Kammer ist nur geschraubt und lässt sich recht einfach wieder entfernen PC tauschen.

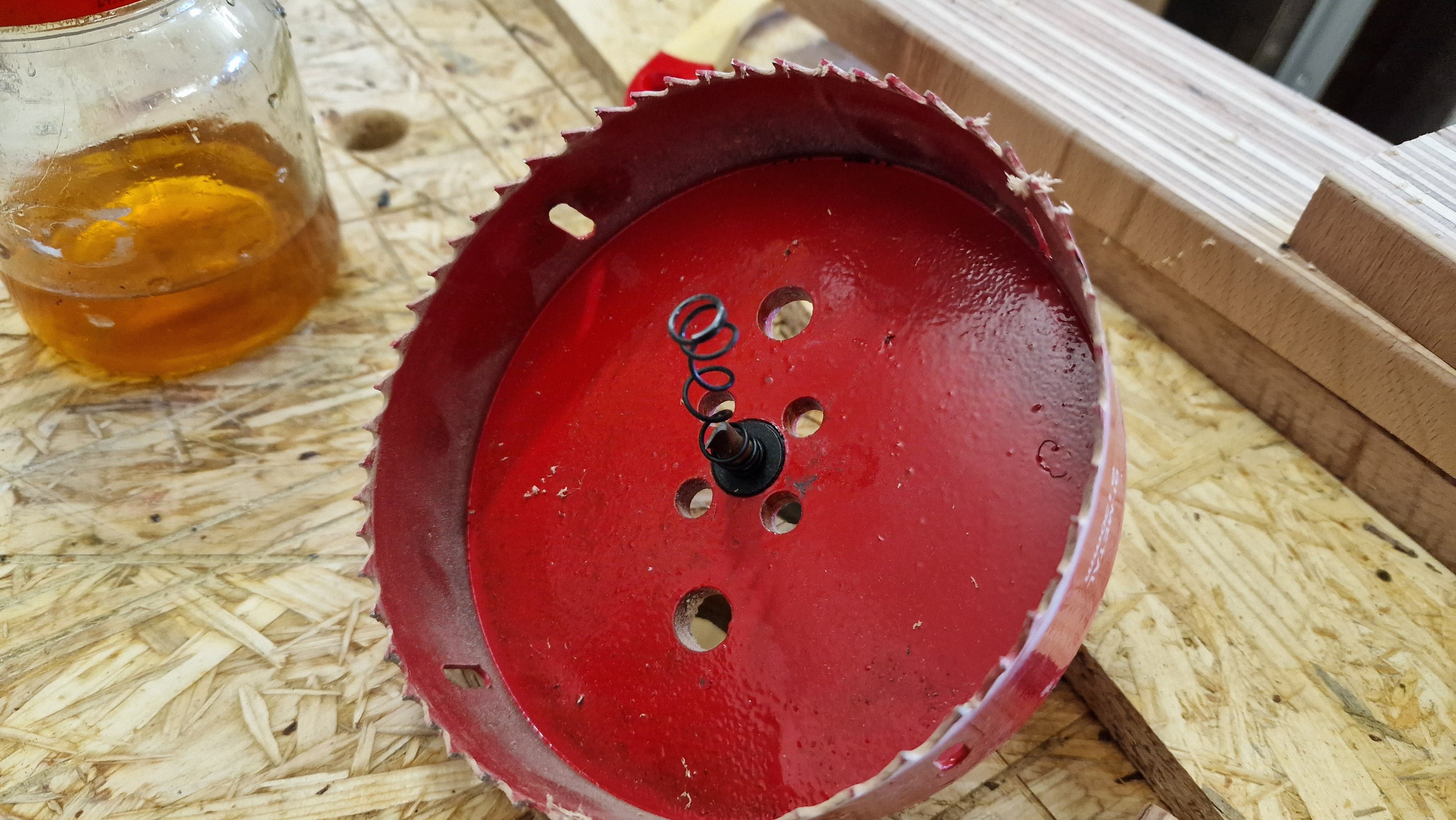

Gleich zu Anfang die Lochsäge geschrottet

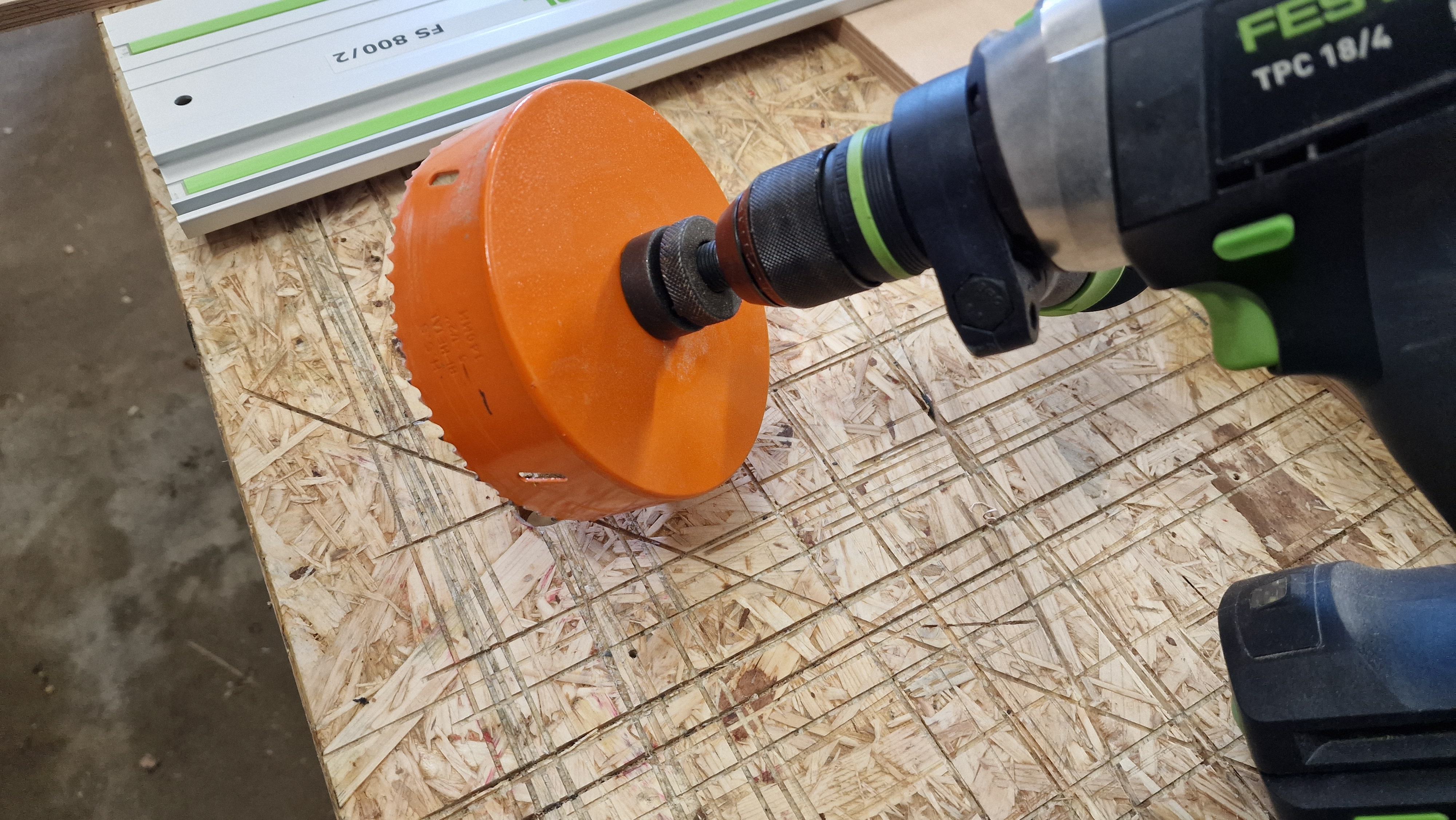

Zum glück hatte ich noch eine andere da aber Freihand ist das nicht so easy aber blieb auch keine andere Möglichkeit, weil es einfach nicht unter die kleine Bosch Tischbohrmaschine nicht gepasst hat.

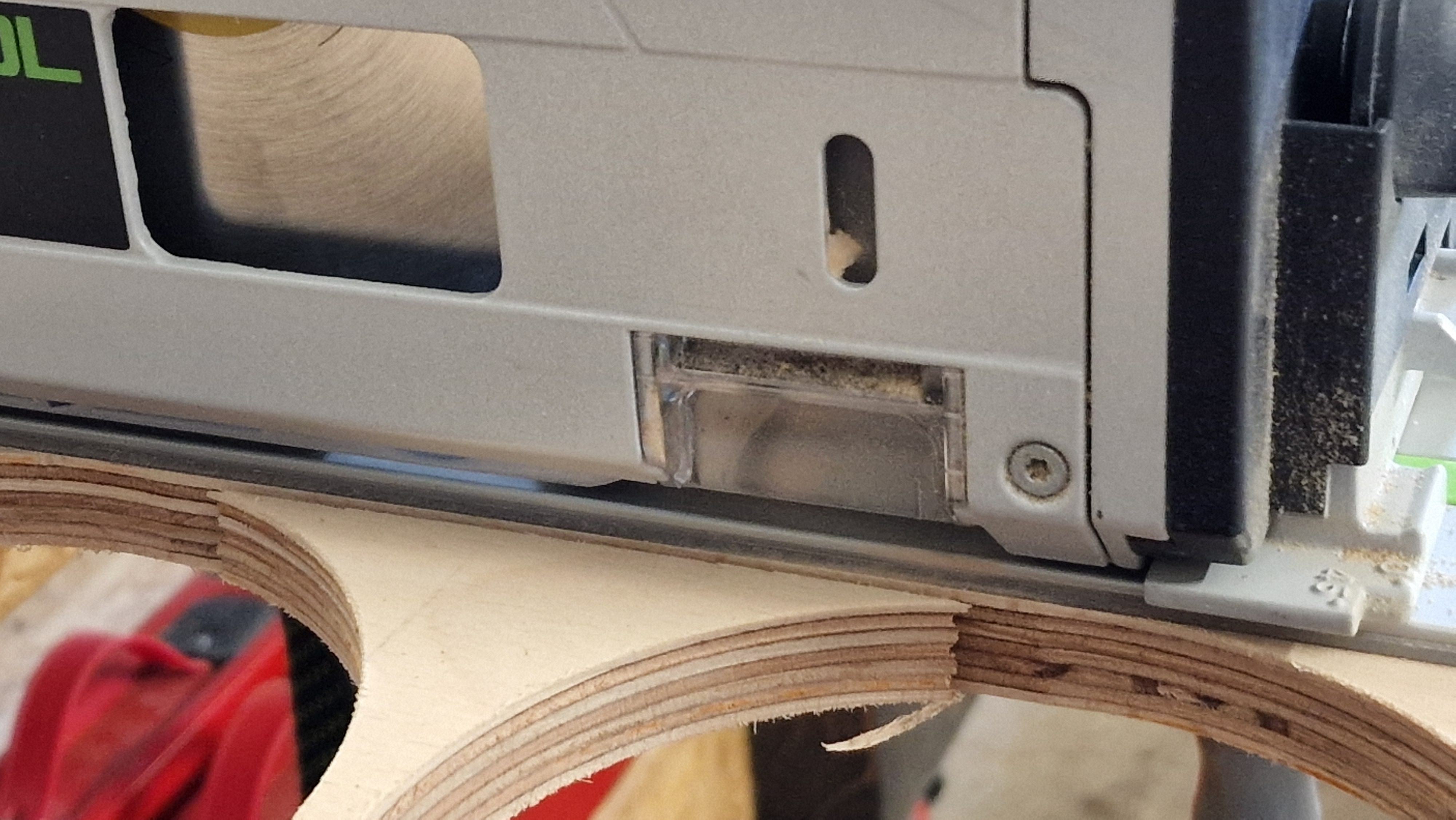

Und im Anschluss mit der Tauchsäge das Überschüssige Material entfernen

Große Öffnungen aber es sollen halt noch Staubfilter davor, leider habe ich vergessen ein Foto davon zu machen wie ich die ganzen Öffnungen stark angephast habe für eine bessere Optik -.-

Noch ein paar Empfehlungen und Erklärungen ^^

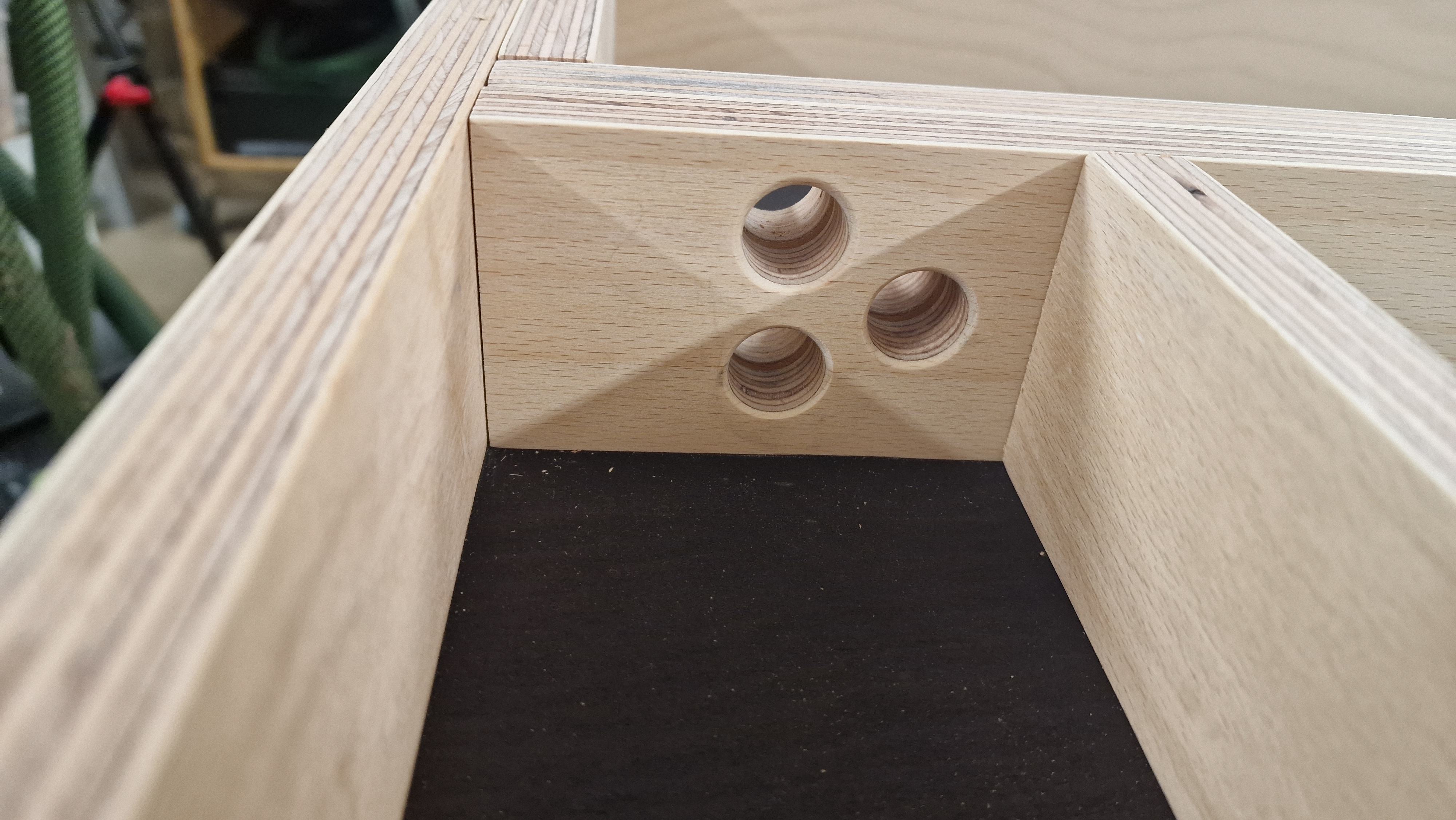

Hier einpaar Durchführungen aus Holz. Gebeizt und frisch Geölt.

Aus Metall habe ich das auch noch gemacht.

Hier kann ich die Schlagschrauber-Stufenbohrer von Milwaukee empfehlen. Geht durch wie Butter und mit dem Schlagschrauber hat man da echt viel Kontrolle.

Von Wera sind die Kombi Gewindeschneider/Bohrer für den Akkuschrauber auch ne Empfehlung, wenn sich im Gehäuse ein paar Sachen anpasst.

Acrylrohre mit der Bandsäge geht auch nur war mein Sägeblatt etwas zu grob da ist ein Metallband die bessere Option.

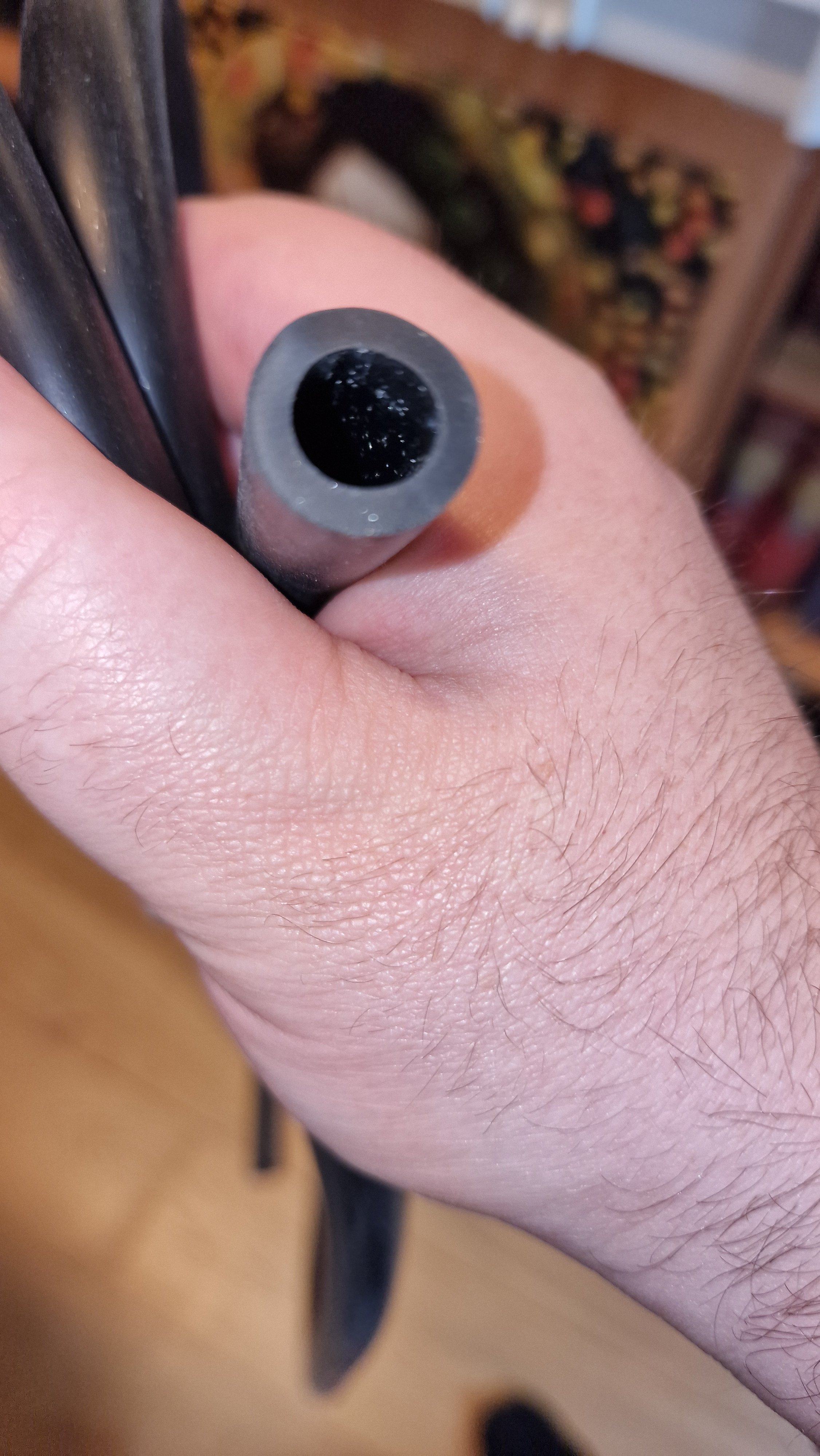

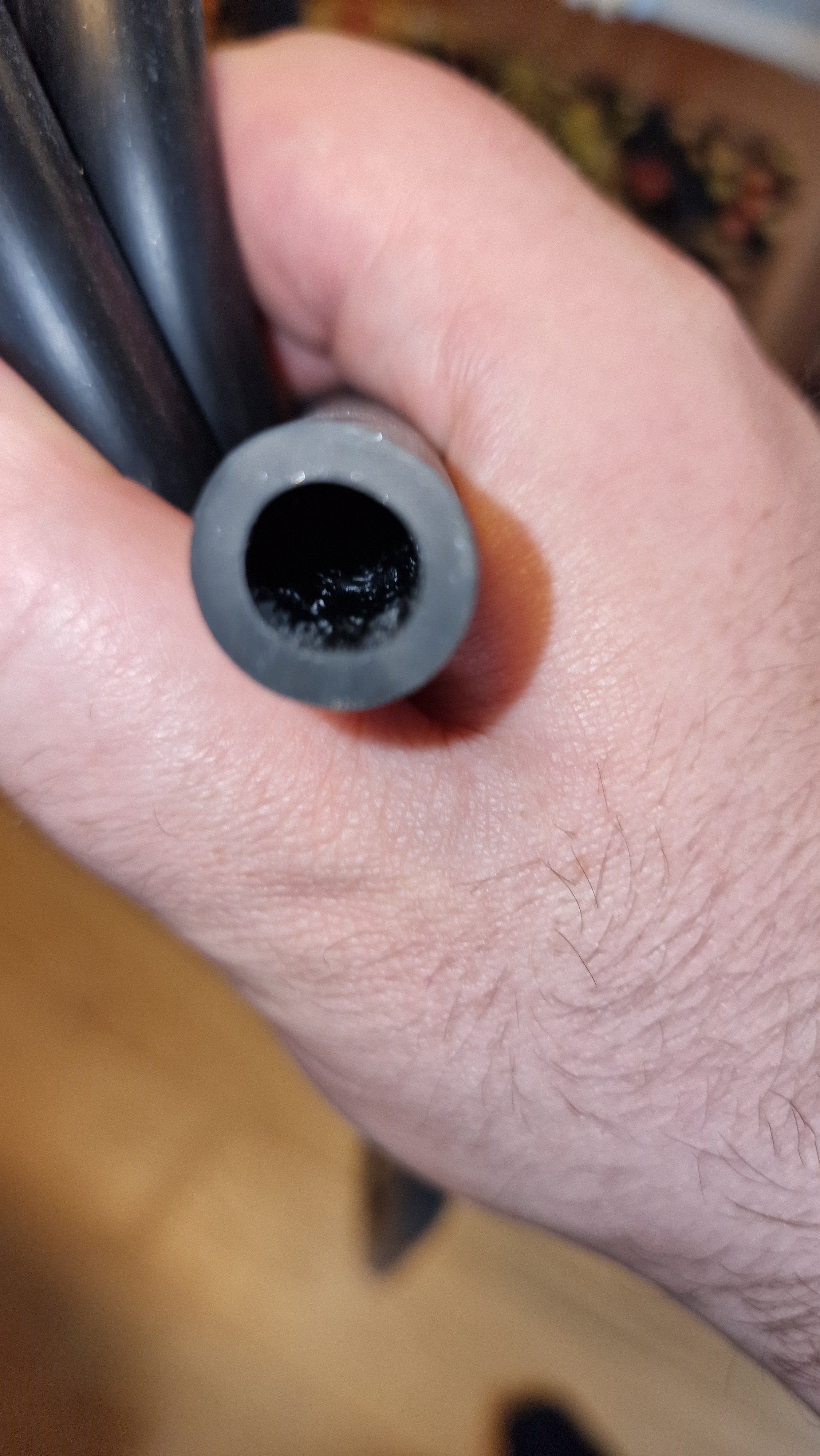

Bei den Schläuchen von Watercool hatte ich in einem 3m Paket von 4 Rückstände im einem Ende vom schlauch die wie Metallspäne aus schauen. Leider erkennt man die auf den Bildern nicht so gut.

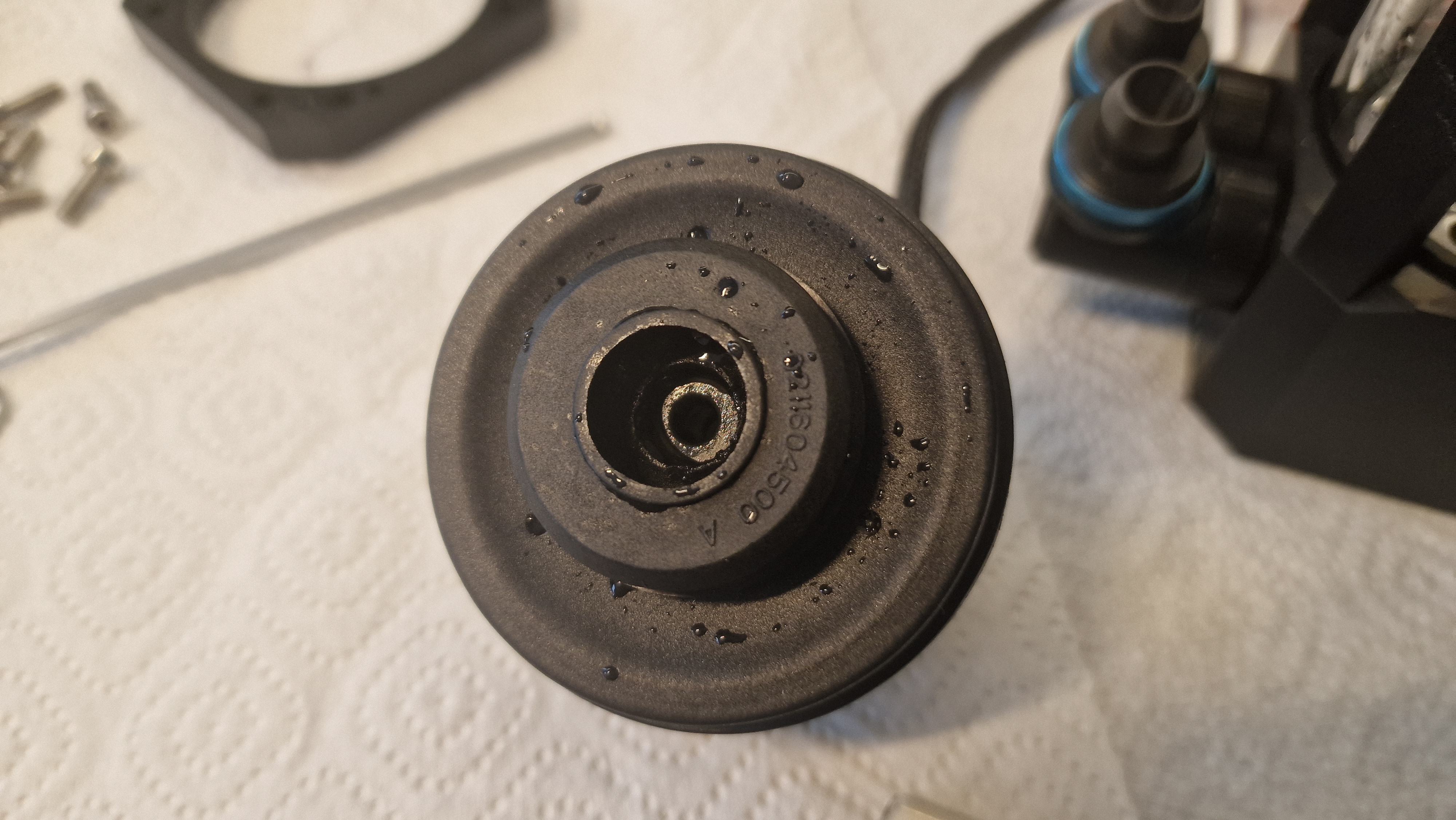

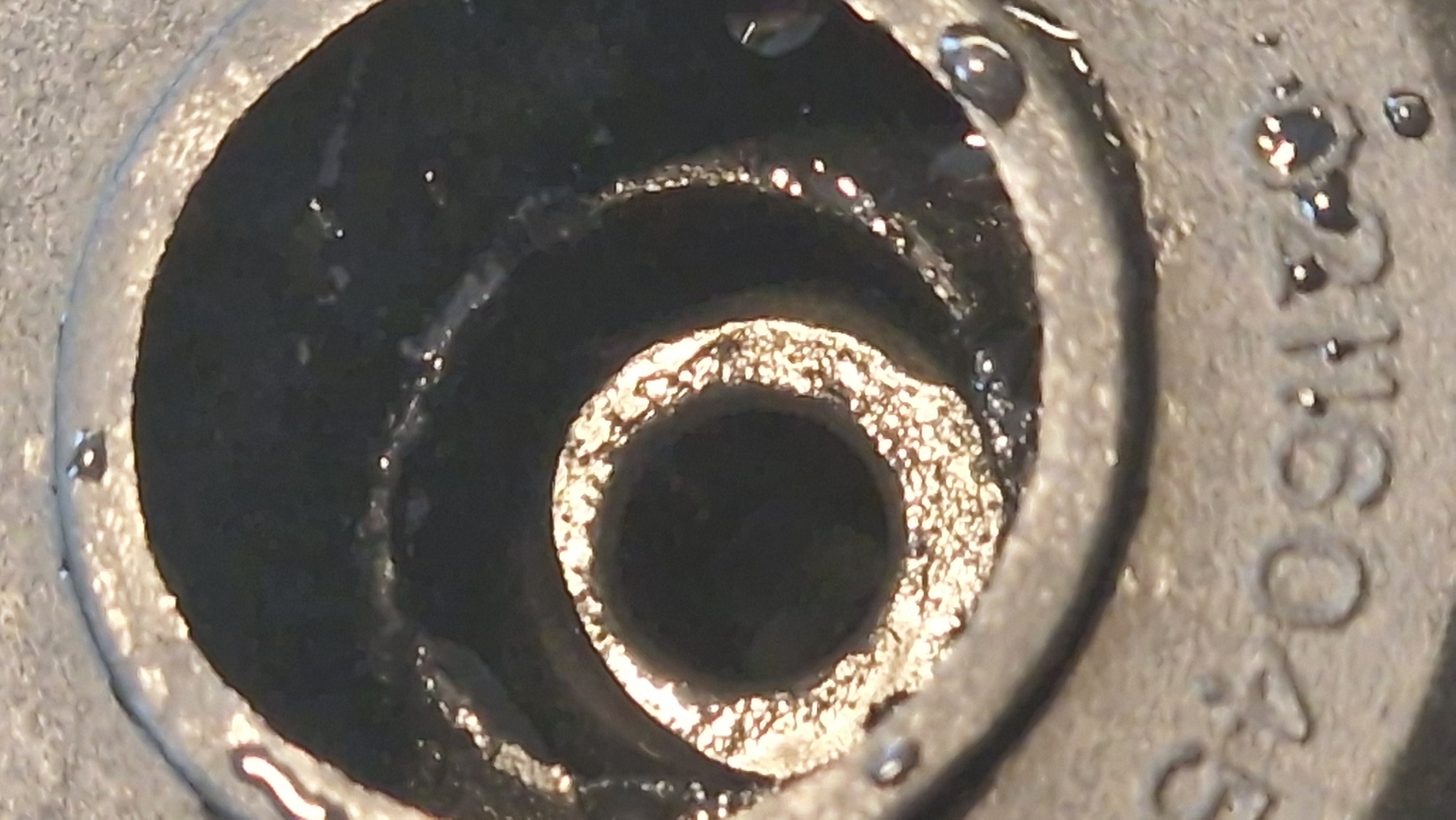

Etwas Pech hatte ich mit einer von 2 Apex Pumpen :>

Der Übersichthalber machen ich für den "fertigen" Tisch noch ein Post



[Nenharma]

Naja, fertig mit dem Tisch, da kommt ja aber bestimmt noch etwas rein, dran und drauf. Ich wäre schon gespannt wie das mit Hardware aussieht!



[Schn!tzel]

So vorläufiges Finale. einige der Bilder Poste ich dann noch im Wakü Foto Thread.

Hier die Schubladen Kammer mit integrierten Hub

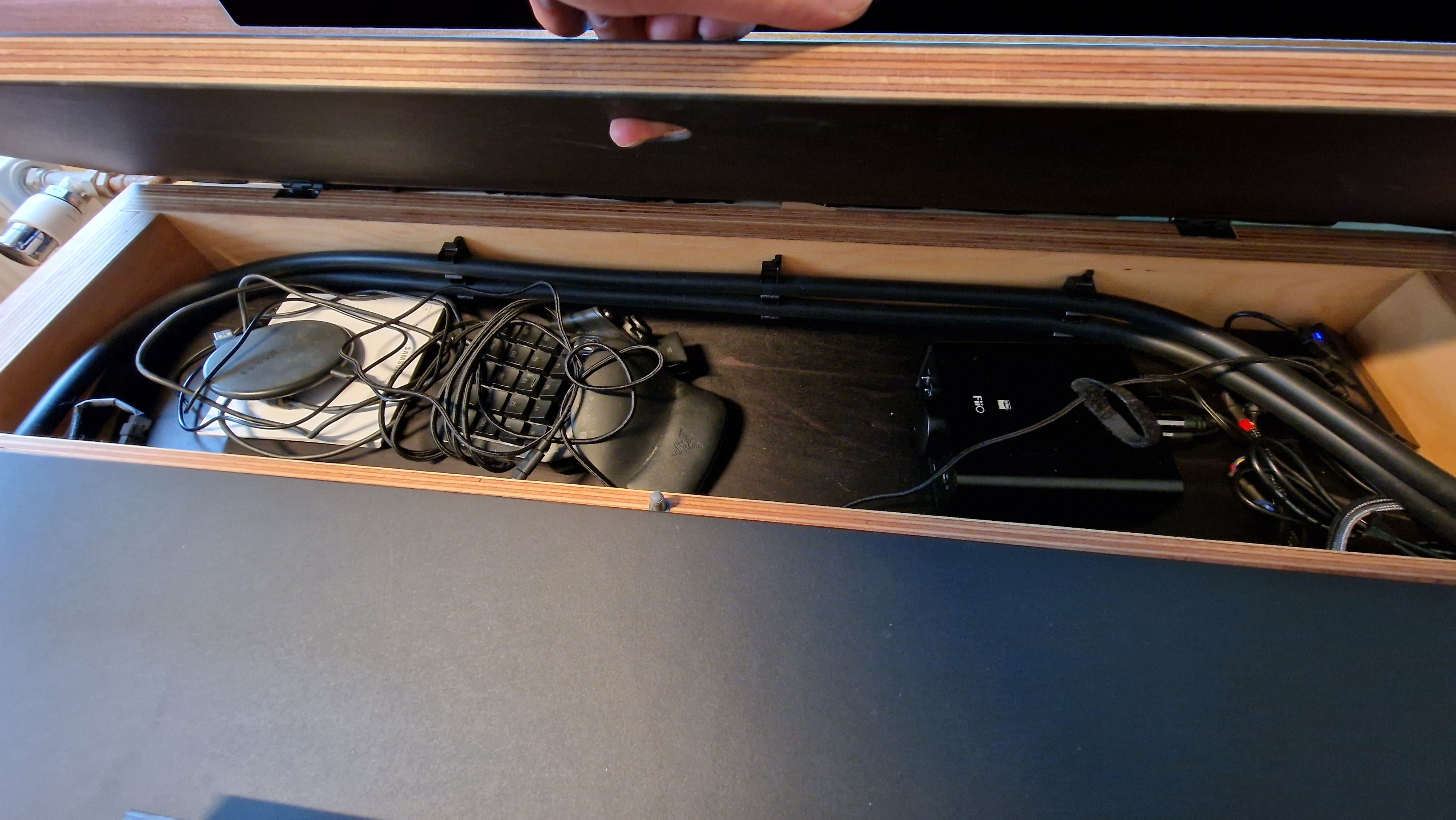

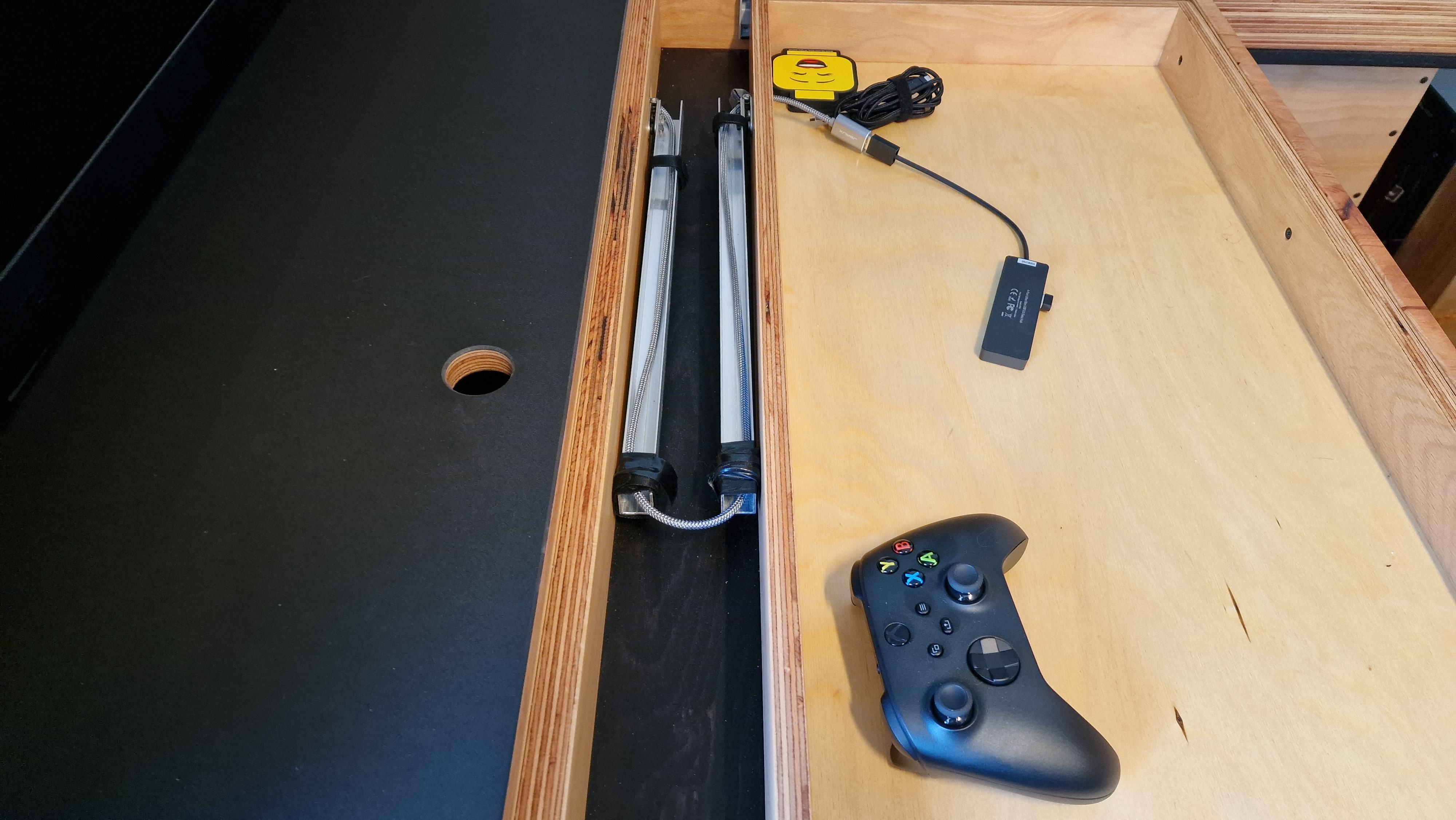

Hier die Aufbewahrung für Maus und Tastatur falls ich platz zum Basteln brauche und ein Hub mit SD-Kartenleser etc.

Hier die hinter Kammer ebenfalls mit einen kleinen Hub und Platz für Zubehör. Mit Loch im Deckel zum öffnen aber auch um temporär mal ein Kabel durchzuführen, zwecks laden etc.

Hier ein bisschen Kabelwüsste was aber hier etwas egal ist da die Stelle höchsten zum Umbau mit 4 Schrauben geöffnet wird. Etwas Chaos aber mal schauen vielleicht ordne ich das doch noch.

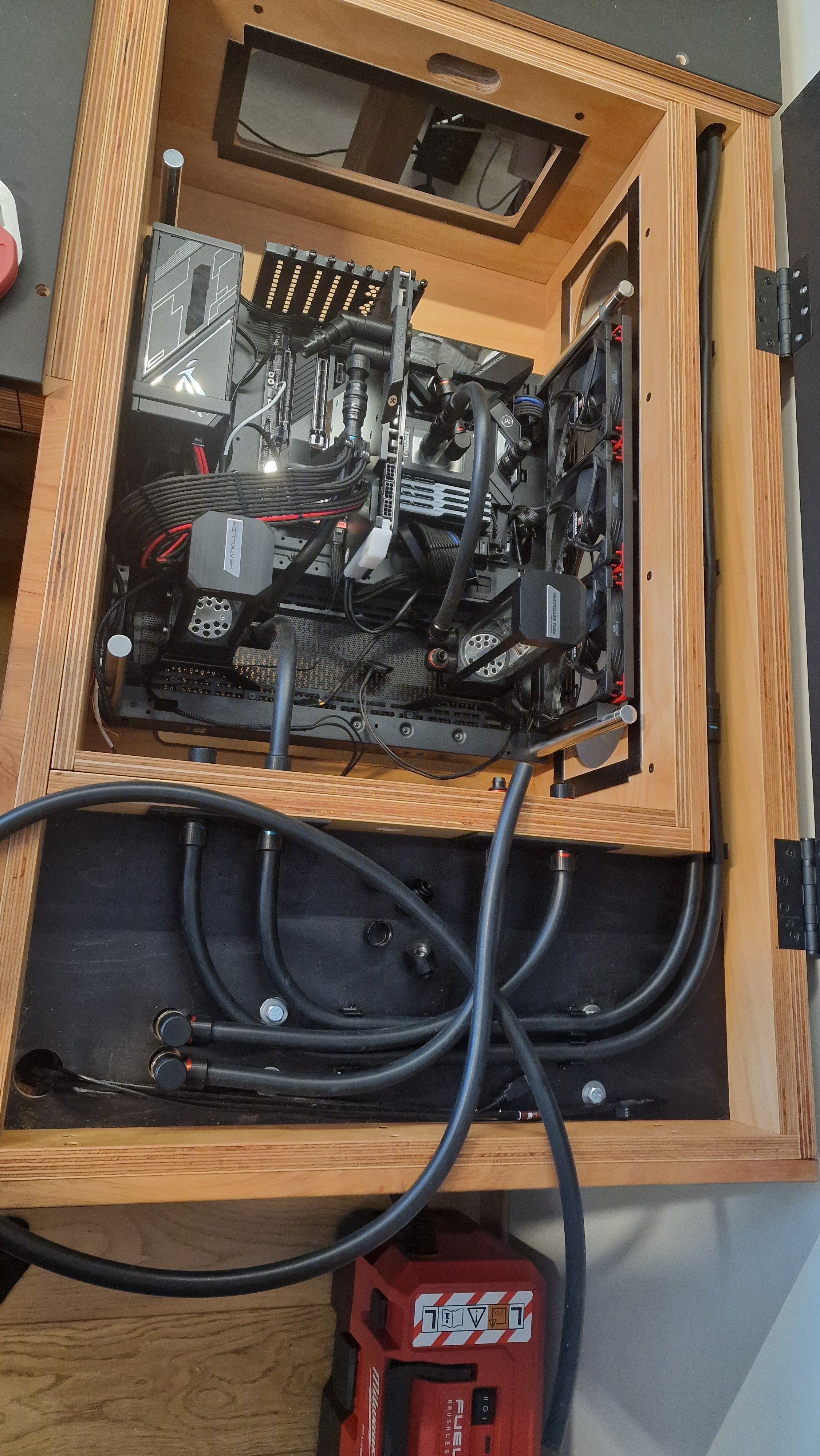

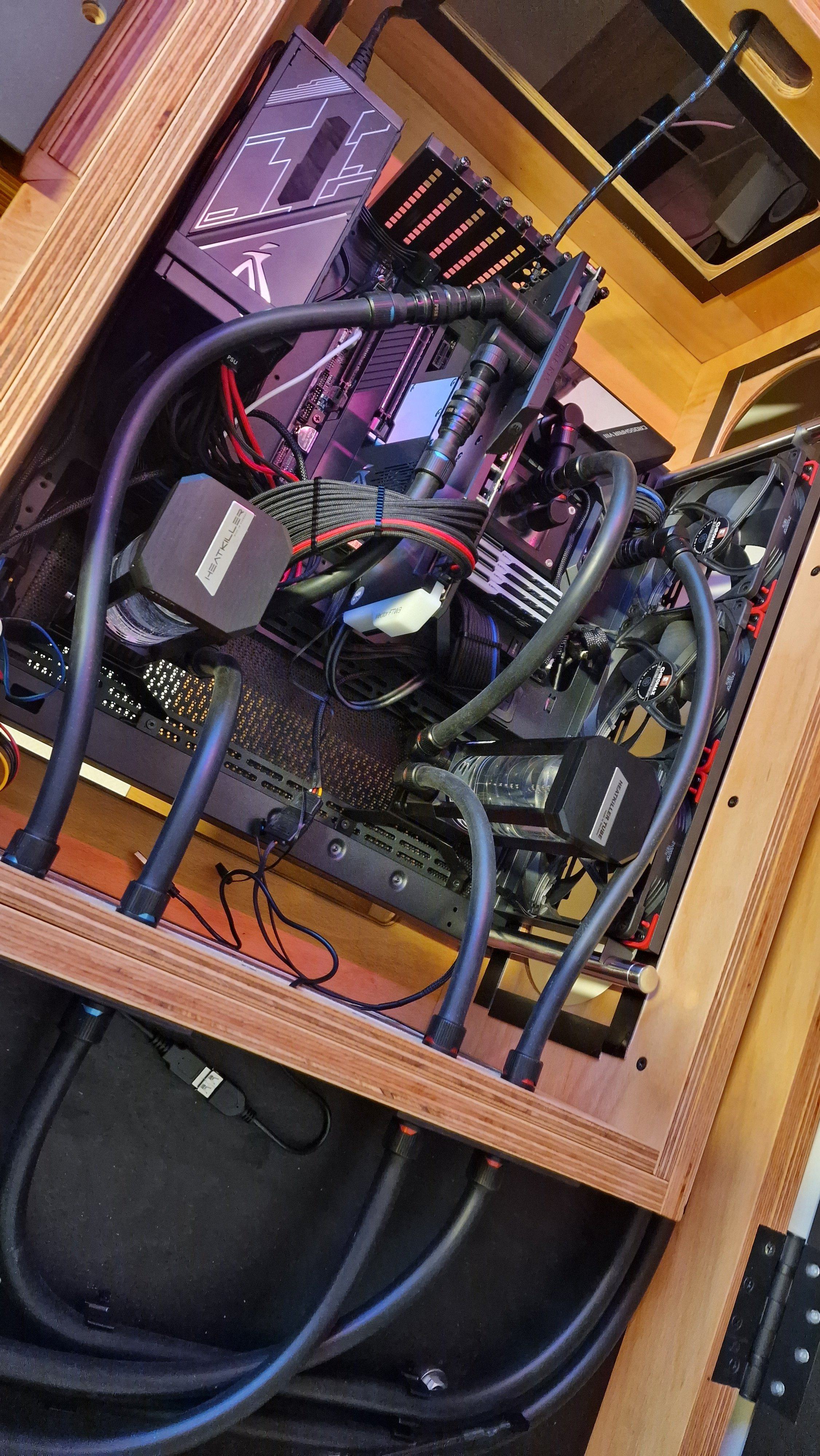

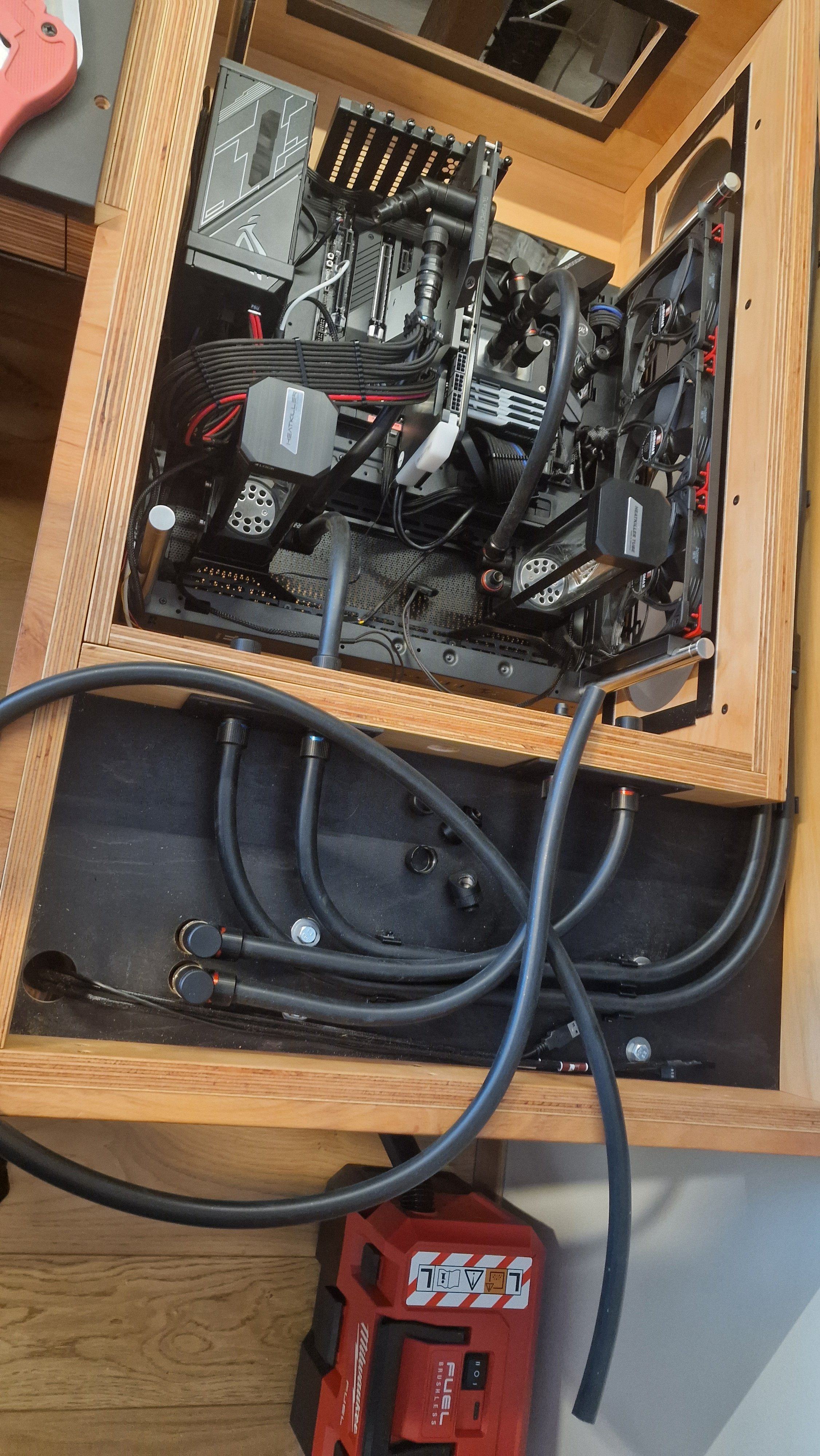

Hier die Hauptkammer mit PC, das Gehäuse ist eine Core P3 von Thermaltake

Wie gesagt Staubfilter fehlen noch.

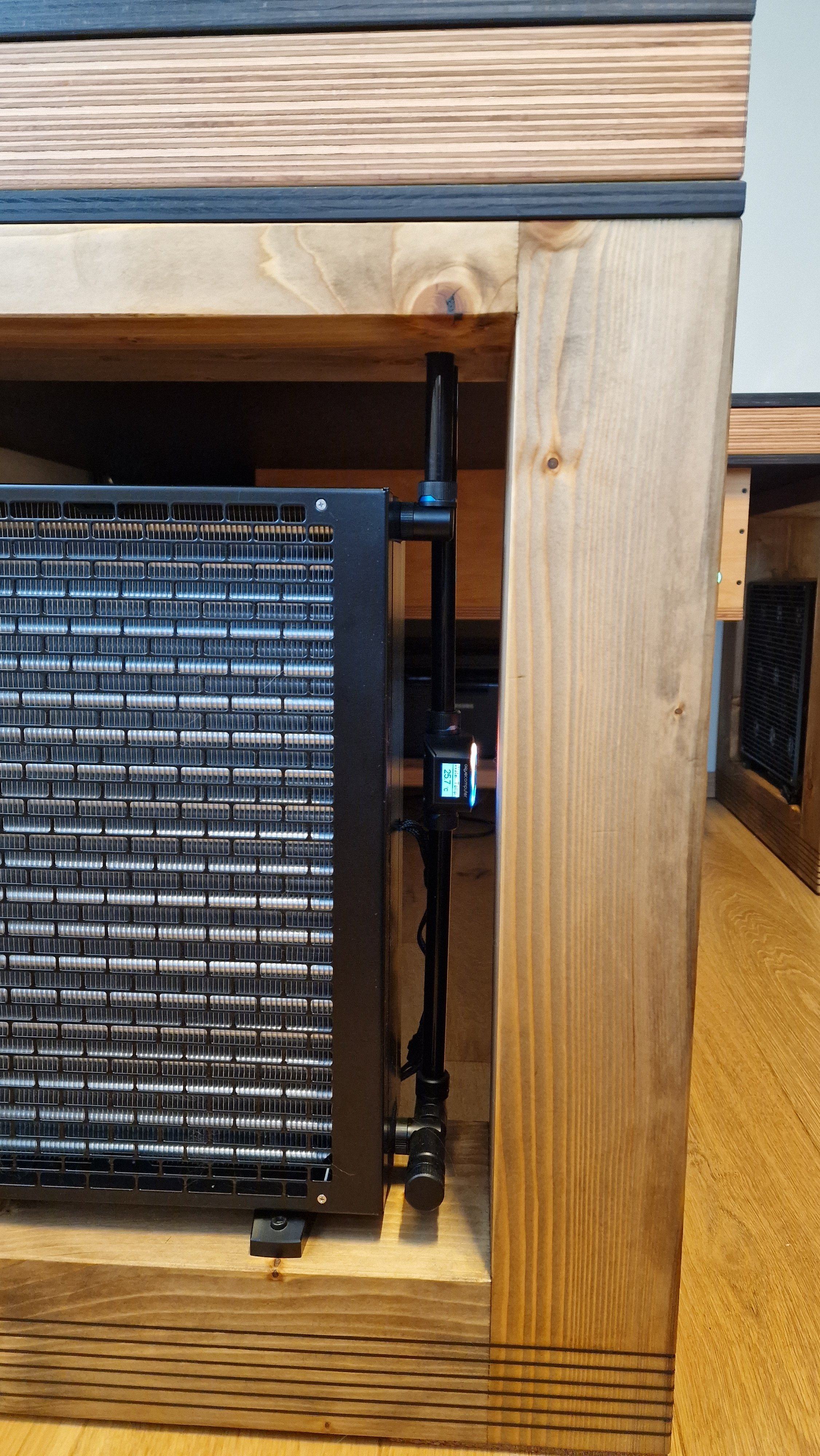

420er MO-RA für die Graka

360er für die CPU

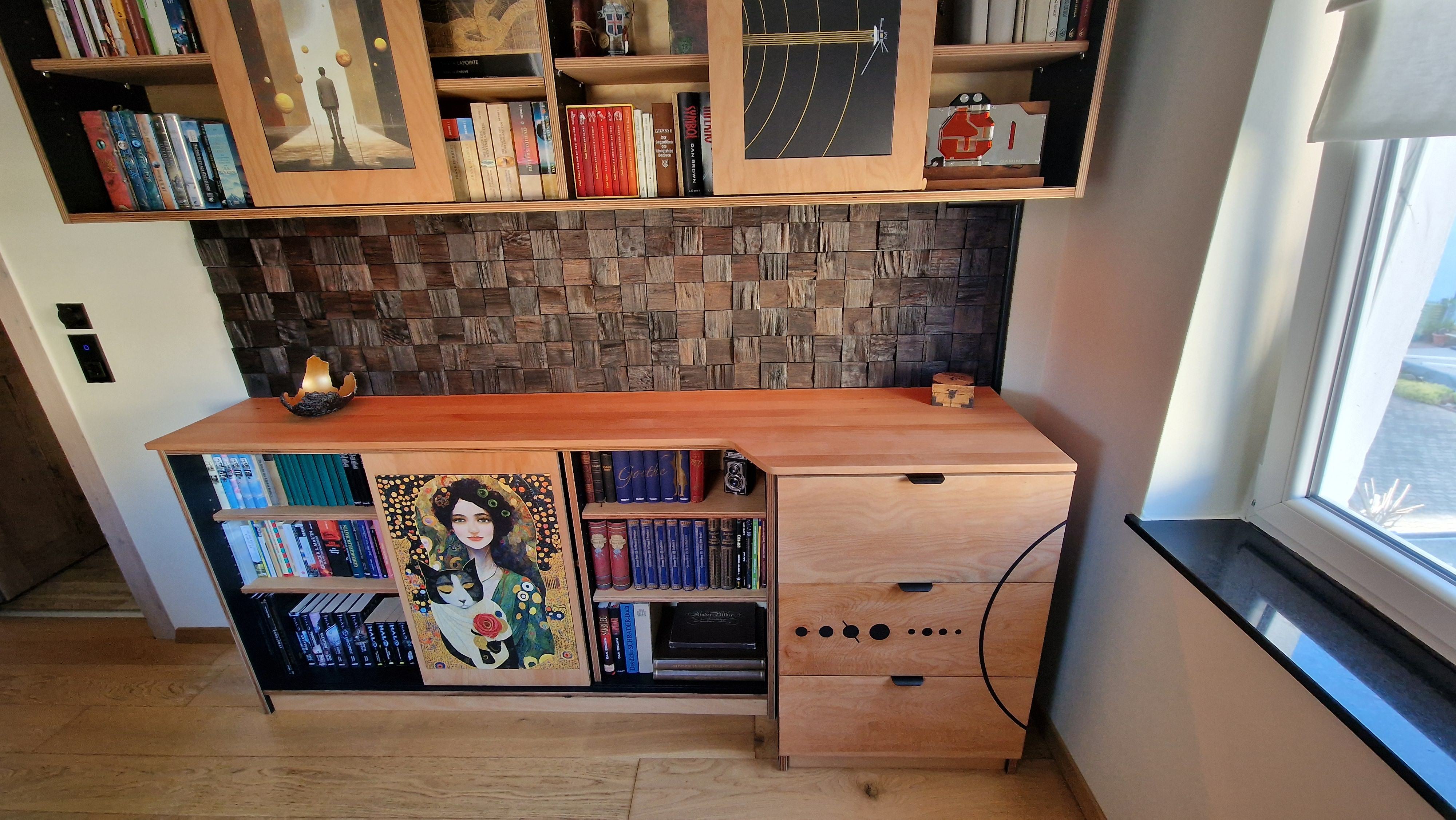

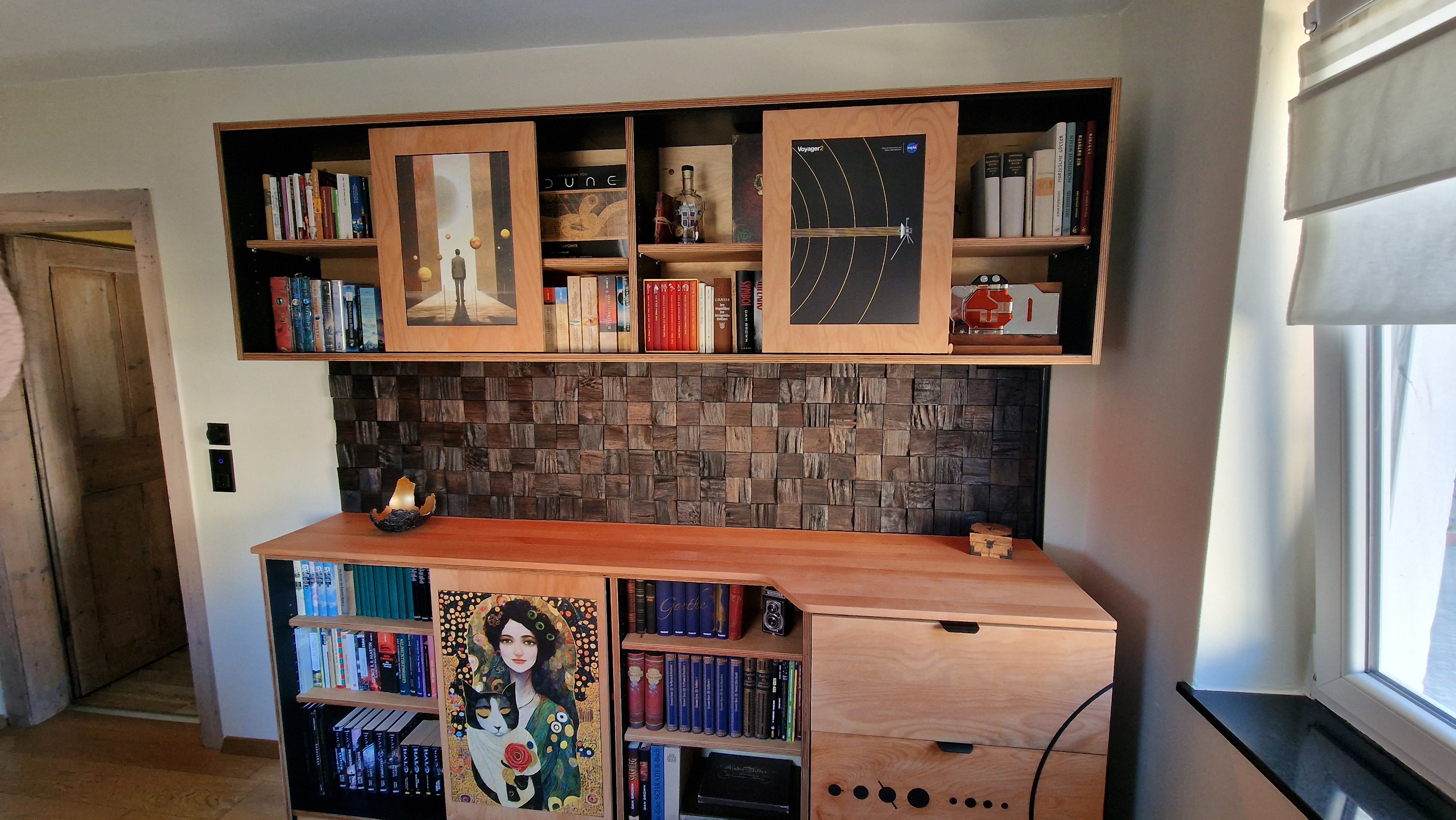

Hier noch vom Rest des Zimmers die Schränke sind ebenfalls aus eigen Produktion

Danke fürs lesen und Anschauen ^^

Beitrag automatisch zusammengeführt: 01.07.2024

Naja, fertig mit dem Tisch, da kommt ja aber bestimmt noch etwas rein, dran und drauf. Ich wäre schon gespannt wie das mit Hardware aussieht!

Jetzt hab ich ein paar Bilder da



[Albundyi06]

Is ganz schick geworden kann man nicht anders sagen klasse Arbeitsleistung

Aber

Mein innerer Monk platzt fast bei dem wirwar im Tisch

Aber man sieht ja nix davon



[Schn!tzel]

@Albundyi06 So richtig wirwar ist ja nur in einer Kammer. In der Hintern mit der Klappe liegt halt nur Sachen die ich nur ab und an nutze. Und bei der PC Kammer hätte ma die Kabel auch verstecken können aber macht es halt aufwendiger wenn man was ändern möchte.
Aber im Sichbereich geb ich dir recht ^^



[error126]

Schönes Holzprojekt, da geht ja mein Herz auf...
Und bei der Werkstatt / den Werkzeugen sowieso, wird für mich wohl ein Traum bleiben

Paar kleine Anmerkungen am Rande:
Kabelkanäle im Holz wären ja mit aufgeschnittenen, dann ausgefrästen und wieder zusammengeleimten Balken gegangen.

Die Tischplatte hätte mit Magneten nicht gut gehalten? Schraublöcher da on Top finde ich etwas schade...

Gefällt mir alles in allem sehr gut, auch wenn ich wohl etwas dezenter gebeizt hätte



[Schn!tzel]

Schönes Holzprojekt, da geht ja mein Herz auf...
Und bei der Werkstatt / den Werkzeugen sowieso, wird für mich wohl ein Traum bleiben

Paar kleine Anmerkungen am Rande:
Kabelkanäle im Holz wären ja mit aufgeschnittenen, dann ausgefrästen und wieder zusammengeleimten Balken gegangen.

Die Tischplatte hätte mit Magneten nicht gut gehalten? Schraublöcher da on Top finde ich etwas schade...

Gefällt mir alles in allem sehr gut, auch wenn ich wohl etwas dezenter gebeizt hätte

Ja mit den Balken und den Kanälen hätte ich etwas geschickter machen können z.b Bretter nehmen und auf Gehrung zusammen Leimen um so eine Hohlen "Balken" zu bekommen.
Wie du siehst sind die Balken relativ dick mit ihren 17x12 cm. Da ist das auftrennen auch nicht so easy. Zumal das Reste Waren und verschneiden nicht drinnen war ^^.
Ja das mit den Schrauben verstehe ich am liebsten hätte ich die Lemello Tenso verwendet. https://www.contorion.de/p/lamello-...L_9vvyJfJfJfjJZCtteTwhlKzIef_hVBoCpk8QAvD_BwE

Das Problem..
Für den Verbinder bräuchte ich von Lamello die Zeta P2 und die kostet gleich mal 1300 Euro.
Aber die Verbinder sind echt nice sehr fest aber ohne Werkzeug wiederlösbar.
Aber irgendwann mal hab noch genug Möbellinoleum und ist alles Modular und Tauschbar.
Die tischbeine sind dir wohl zu rustikal?^^



[error126]

Och weiß nicht, ich finds eigentlich ganz schick mit den Beinen so
Ich hätte aber auch etwas einfacher gedacht und in die Deckplatte mit Forstnerbohrer von unten runde Löcher gebohrt und kreisförmige Neodymmagneten eingeklebt; gleiches Spiel dann mit der Auflagefläche. Sollte das zu fest sein, auf einer Seite nur Karosseriescheiben einkleben statt Magneten.
Dein Maschinenfuhrpark ist ja so schon teuer genug, für mich muss meine olle abgerockte Perles OF9E für fast alles herhalten... Da ist dann nichts mit Lamellos und Dominos gewesen und ich hab Schwalbenschwänze in meinem Case machen müssen
Schrauben war No-Go, das ging dann doch gegen meine Ehre...



[Schn!tzel]

Wäre auch ne möglichkeit gewesen :>
Aber das mit den Schrauben geh aber nochmal an. Ist jetzt kein Akt das neu zu machen.
Da wir hier aufm Hof relativ viel selbst machen ist eine oder andere Werkzeug wichtig. Gut die Domino ist da schon sehr speziell aber alles andere dann doch hilfreich.



[error126]

Ja, die Möglichkeit des Fails bei Schwalbenschwänzen ist hoch XD
Und man bekommt sie nicht mehr auseinander, wird ja verleimt.
Sind die Dominos jetzt auch verleimt?



[Schn!tzel]

Die ja und ein paar andere Stellen aber wie gesagt ob die Platte kann ich noch fixen
