Hey Leute,
Vorab, ich bin ja überrascht, dass es meinen Account noch gibt. Nach meiner Signatur zu urteilen, ist dieser auch noch recht alt. Früher war ich hier gerne unterwegs wenn es um Wasserkühlungen oder Overclocking ging. - Wie das so ist, so ganz kommt man vom Hobby dann aber doch nicht weg, auch wenn meine Forenzeiten durchaus vorbei waren.
Die erfolglose Suche nach einem passenden SFF Case für mein derzeitiges Setup (3900X, 5700XT Pulse) hatte mir Anlass gegeben den Account wieder auszugraben und euch mit einer Idee zu konfrontieren. Ich habe mir alle gängigen Cases angesehen und bin immerwieder über die recht niedrige CPU Kühler Bauhöhe gestolpert. Einige Cases haben auch Probleme mit der GPU Bauhöhe, Länge, ggf. will der eine Lüfter unter der GPU usw... diese Liste könnte man ewig fortführen. Insbesondere wollte ich einen Kühler wie den Noctua D15 unter bringen, falls dieser mir nicht zu groß endet, aber das soll garnicht der Punkt sein.
Eigentlich überlegte ich schon eine Weile ein eigenes Case zu bauen, habe aber bisher auf das Lazer3d LZ7-XTD gehofft, welches aber, trotz anderers lautender Ankündigung, noch nicht erschienen ist.
Da ich ein Fan quelloffener Designs und Software bin wie auch etwas Background in der Produktentwicklung habe, dachte ich es wäre ein gutes Projekt euch mal einen Ansatz vorzustellen und diesen mit euch zu diskutieren.
Ich habe mir heute kurzer Hand ein wenig Gedanken gemacht, insbesondere "warum" die Welt ein neues Case brauchen sollte.
Die Idee ist wie folgt:

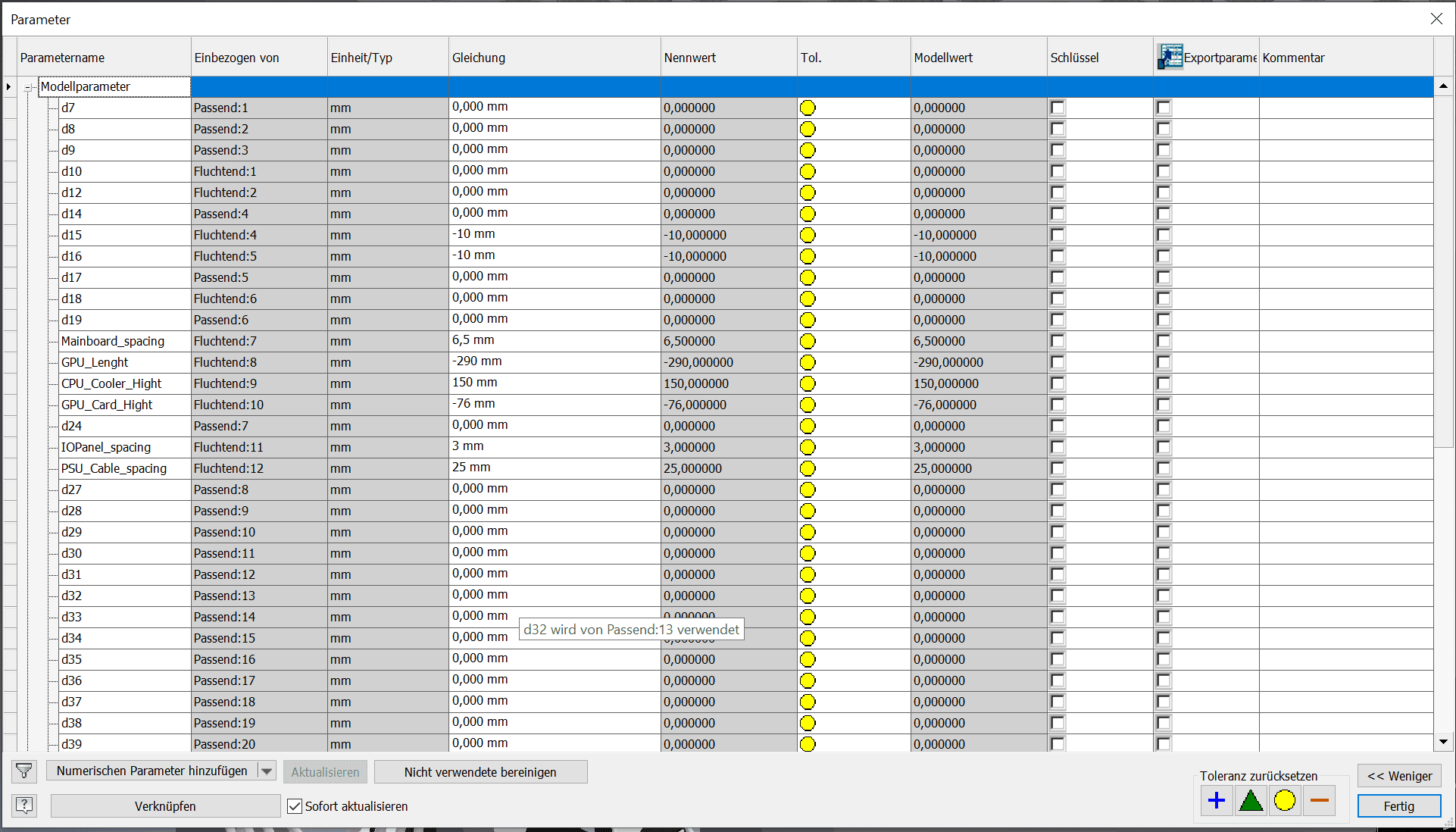

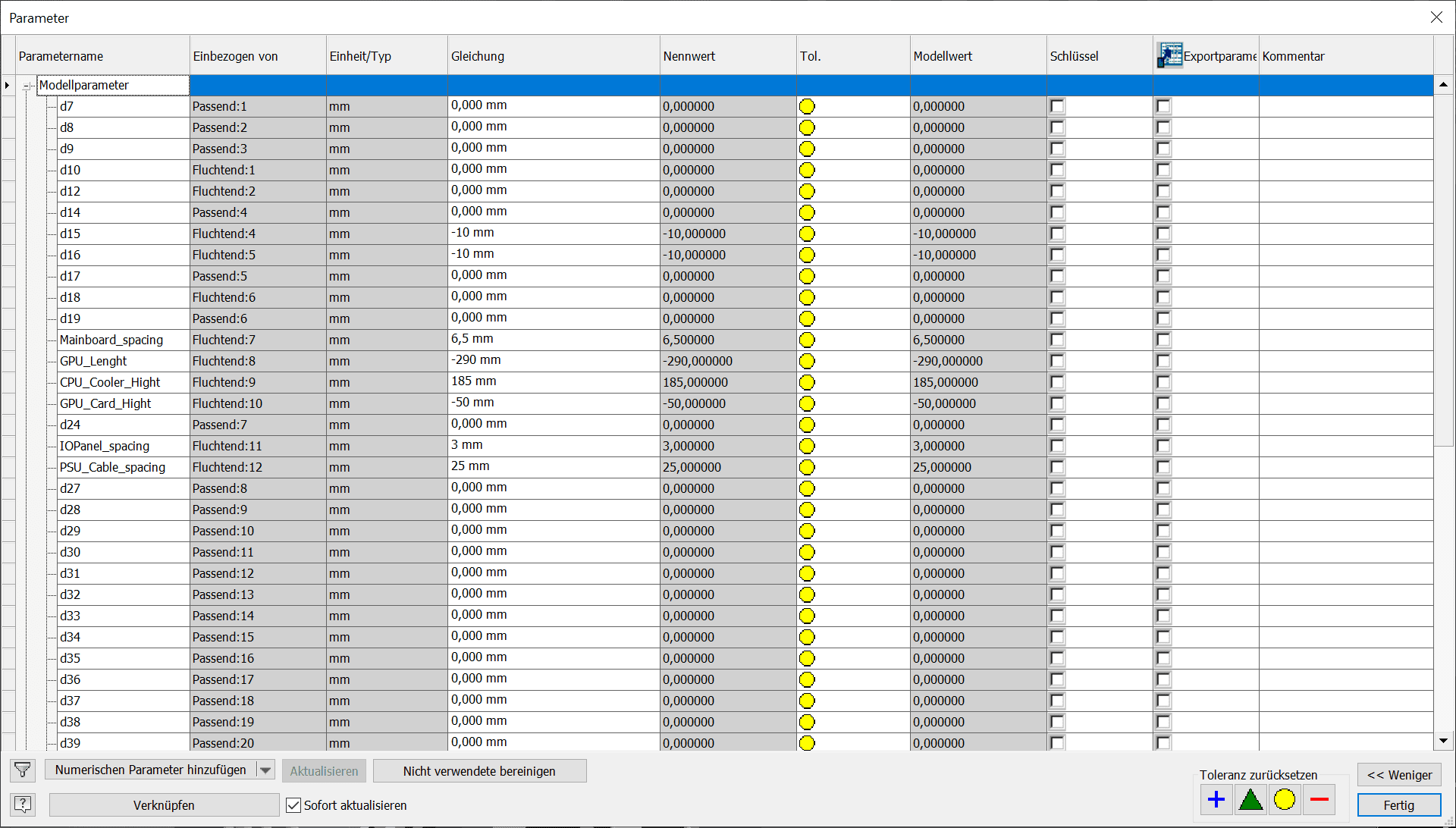

Ich würde gerne ein Case designen, welches komplett durchparametrisiert ist und möglichst viele Optionen offen lässt.

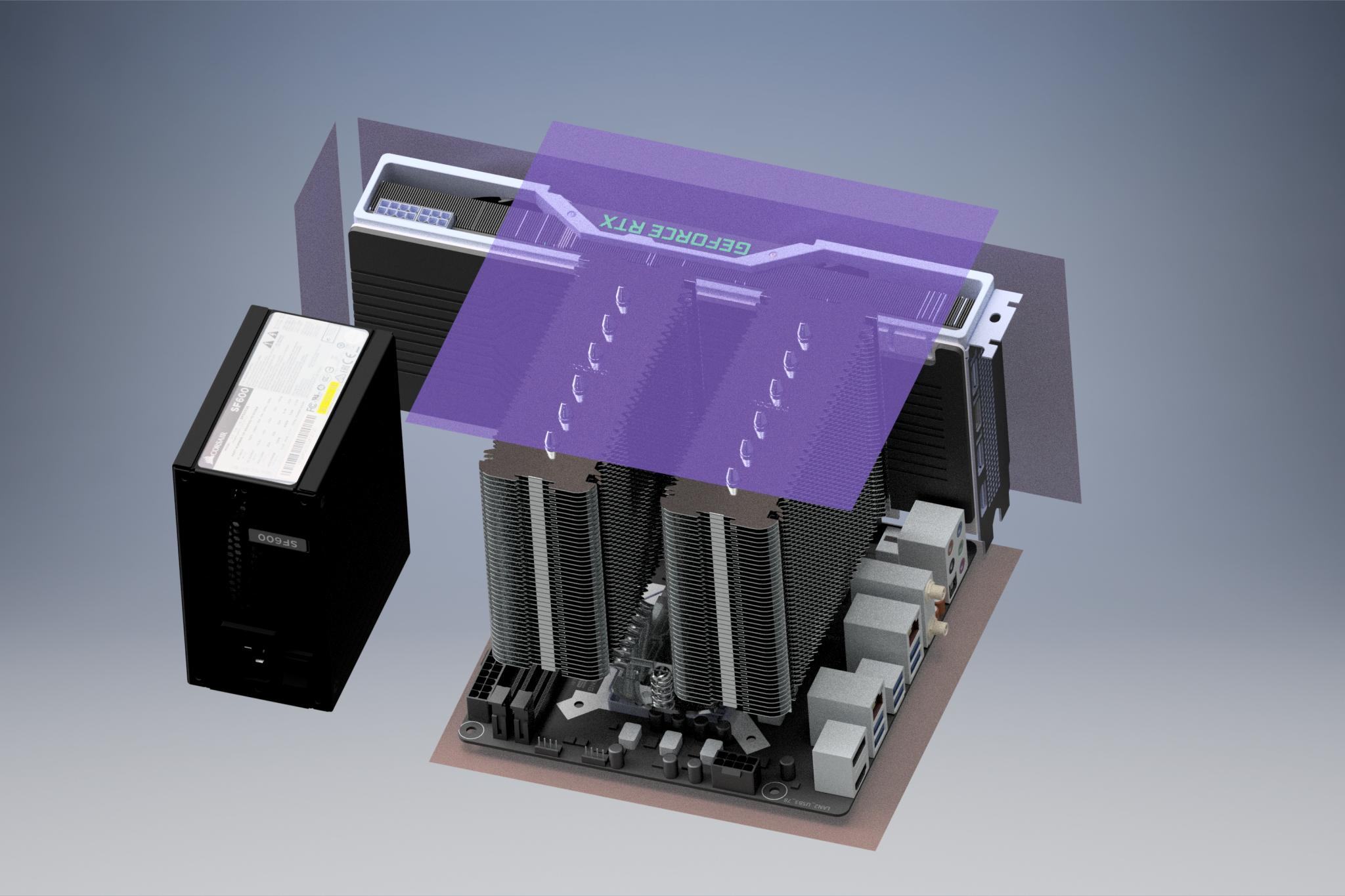

In der angehangenen Grafik seht ihr eine Illustration, wie ich mir dies vorstelle. Folgende Dinge müsste man dann erfassen:
Im Bild seht ihr Ebenen eingeblendet, diese würden sich mit der jeweiligen Angabe verschieben und die Abmessungen der Gehäuseteile bestimmen. In der Folge könnte jeder eine Wunschkonfiguration erstellen und durch Eingabe würde sich ein passender Konstruktionsdatensatz erstellen lassen.
Der erste Schritt wäre sicher ein "kantiges" Design, da sich dieses dann auch recht gut bestellen lassen würde (z.B. als Acrylglas Teile, Lasercut, usw.). Ob man die Teile dann aus gebürstetem Edelstahl oder aus einfachem Acryl schneiden lassen würde, wäre dann wiederum jedem selbst überlassen bzw. könnte man ggf. auch passende Lieferanten für gängige Szenarien definieren. Die Bereitstellung der CAD Files selbst müsste man sich nochmal etwas überlegen. Eins, zwei gängige Varianten würde ich bei Thingiverse unter einer nicht kommerziell nutzbaren Lizenz hochladen wollen. Auch kann und sollte man nicht davon ausgehen, dass es möglich wäre übermäßige Massenrabatte zu bekommen, da die CAD Files sich ja je nach Konfiguration unterschieden werden.
Dazu würde ich mir aber später mal Gedanken machen so euch der Ansatz gefallen würde.
Ich würde die ersten Prototypen binnen der kommenden zwanzig Tage fertigstellen wollen. Dies liegt vorallem an meinem persönlichem Zeitfenster.
HDD / SSD Notwendigkeit müssten wir nochmal abklären ob dies sinnvoll ist und die Ausrichtung der Komponenten war auch erstmal so "geschossen".
An den relevanten Flächen würde ich Bohrungen, Aufnahmen und Lufteinlässe für 120mm Lüfter vorsehen. Wenn man das Case nicht zu klein wählt, sollten diese dann auch rein passen
Grundsätzlich spräche auch nichts gegen die Verwendung einer Wasserkühlung, jedoch sollte dies nicht das Primärziel des Projektes sein. Persönlich würde ich lieber ein möglichst potentes Belüftungskonzept sehen welches unter Verwendung eines größeren Kühlers mit höherer Mobilität einhergeht und vor allem auch leichter/wartungsärmer ist als eine Wasserkühlung.
Das abgebildete Setup hätte entsprechend 11,9L und einen Külhler mit 185mm Höhe / GPU Länge von 290mm / GPU Höhe von 50mm.
Wie real wir da wirklich dran kommen, müssen wir mal sehen. Es wäre mein erstes Case welches ich konstruiere, aber das bekommen wir schon hin
Annahmen bisher:
Falls es schon ähnliche Projekte gibt, bitte einfach kurz Rückmeldung geben.
Ich freue mich über eure Rückmeldungen.
Vorab, ich bin ja überrascht, dass es meinen Account noch gibt. Nach meiner Signatur zu urteilen, ist dieser auch noch recht alt. Früher war ich hier gerne unterwegs wenn es um Wasserkühlungen oder Overclocking ging. - Wie das so ist, so ganz kommt man vom Hobby dann aber doch nicht weg, auch wenn meine Forenzeiten durchaus vorbei waren.
Die erfolglose Suche nach einem passenden SFF Case für mein derzeitiges Setup (3900X, 5700XT Pulse) hatte mir Anlass gegeben den Account wieder auszugraben und euch mit einer Idee zu konfrontieren. Ich habe mir alle gängigen Cases angesehen und bin immerwieder über die recht niedrige CPU Kühler Bauhöhe gestolpert. Einige Cases haben auch Probleme mit der GPU Bauhöhe, Länge, ggf. will der eine Lüfter unter der GPU usw... diese Liste könnte man ewig fortführen. Insbesondere wollte ich einen Kühler wie den Noctua D15 unter bringen, falls dieser mir nicht zu groß endet, aber das soll garnicht der Punkt sein.
Eigentlich überlegte ich schon eine Weile ein eigenes Case zu bauen, habe aber bisher auf das Lazer3d LZ7-XTD gehofft, welches aber, trotz anderers lautender Ankündigung, noch nicht erschienen ist.
Da ich ein Fan quelloffener Designs und Software bin wie auch etwas Background in der Produktentwicklung habe, dachte ich es wäre ein gutes Projekt euch mal einen Ansatz vorzustellen und diesen mit euch zu diskutieren.
Ich habe mir heute kurzer Hand ein wenig Gedanken gemacht, insbesondere "warum" die Welt ein neues Case brauchen sollte.
Die Idee ist wie folgt:
Ich würde gerne ein Case designen, welches komplett durchparametrisiert ist und möglichst viele Optionen offen lässt.
In der angehangenen Grafik seht ihr eine Illustration, wie ich mir dies vorstelle. Folgende Dinge müsste man dann erfassen:
- gewünschte max. CPU Kühler Höhe
- gewünschte max. GPU Länge
- gewünschte max. GPU Höhe (ggf. inklusive Höhe für additionelle Lüfter unter der GPU)
Im Bild seht ihr Ebenen eingeblendet, diese würden sich mit der jeweiligen Angabe verschieben und die Abmessungen der Gehäuseteile bestimmen. In der Folge könnte jeder eine Wunschkonfiguration erstellen und durch Eingabe würde sich ein passender Konstruktionsdatensatz erstellen lassen.
Der erste Schritt wäre sicher ein "kantiges" Design, da sich dieses dann auch recht gut bestellen lassen würde (z.B. als Acrylglas Teile, Lasercut, usw.). Ob man die Teile dann aus gebürstetem Edelstahl oder aus einfachem Acryl schneiden lassen würde, wäre dann wiederum jedem selbst überlassen bzw. könnte man ggf. auch passende Lieferanten für gängige Szenarien definieren. Die Bereitstellung der CAD Files selbst müsste man sich nochmal etwas überlegen. Eins, zwei gängige Varianten würde ich bei Thingiverse unter einer nicht kommerziell nutzbaren Lizenz hochladen wollen. Auch kann und sollte man nicht davon ausgehen, dass es möglich wäre übermäßige Massenrabatte zu bekommen, da die CAD Files sich ja je nach Konfiguration unterschieden werden.
Dazu würde ich mir aber später mal Gedanken machen so euch der Ansatz gefallen würde.
Ich würde die ersten Prototypen binnen der kommenden zwanzig Tage fertigstellen wollen. Dies liegt vorallem an meinem persönlichem Zeitfenster.
HDD / SSD Notwendigkeit müssten wir nochmal abklären ob dies sinnvoll ist und die Ausrichtung der Komponenten war auch erstmal so "geschossen".
An den relevanten Flächen würde ich Bohrungen, Aufnahmen und Lufteinlässe für 120mm Lüfter vorsehen. Wenn man das Case nicht zu klein wählt, sollten diese dann auch rein passen
Grundsätzlich spräche auch nichts gegen die Verwendung einer Wasserkühlung, jedoch sollte dies nicht das Primärziel des Projektes sein. Persönlich würde ich lieber ein möglichst potentes Belüftungskonzept sehen welches unter Verwendung eines größeren Kühlers mit höherer Mobilität einhergeht und vor allem auch leichter/wartungsärmer ist als eine Wasserkühlung.
Das abgebildete Setup hätte entsprechend 11,9L und einen Külhler mit 185mm Höhe / GPU Länge von 290mm / GPU Höhe von 50mm.
Wie real wir da wirklich dran kommen, müssen wir mal sehen. Es wäre mein erstes Case welches ich konstruiere, aber das bekommen wir schon hin
Annahmen bisher:
- Verwendung eines SSF Netzteils
- ITX Mainboards
- Full Lenght GPU
- ohne SSDs / HDDs
Falls es schon ähnliche Projekte gibt, bitte einfach kurz Rückmeldung geben.
Ich freue mich über eure Rückmeldungen.
