Shroud im Eigenbau

[Suto]

Hallo Leute,

ich möchte mein Vorhaben mir zwei Shrouds für den push/pull Betrieb auf einem 280er Radiator selbst zu bauen mit euch teilen.

Folgende Eigenschaften sollten sie haben:
-Verbesserung des Luftflusses trotz platzbedingt flacher Bauhöhe
-lückenloses Anbringen auf dem Radiator
-werkzeuglose, einfache und entkoppelte Montage von Lüftern damit die regelmäßige Reinigung im vollen Gehäuse leichter fällt.

Zur Entkoppelung möchte ich die von Noctua mitgelieferten Entkoppler verwenden.

Heute war ich erstmal passende Aluminium U-Profile kaufen und habe sie auf Gärung gesägt und geschliffen.

Morgen geht es weiter und die Teile werden verschweißt. Später werde ich die Aussparungen mittels Cnc-Fräse einbringen.



[schmudda]

Nice!!!😎bin ja mal gespannt wies weitergeht



[Suto]

Rahmen verschweißt

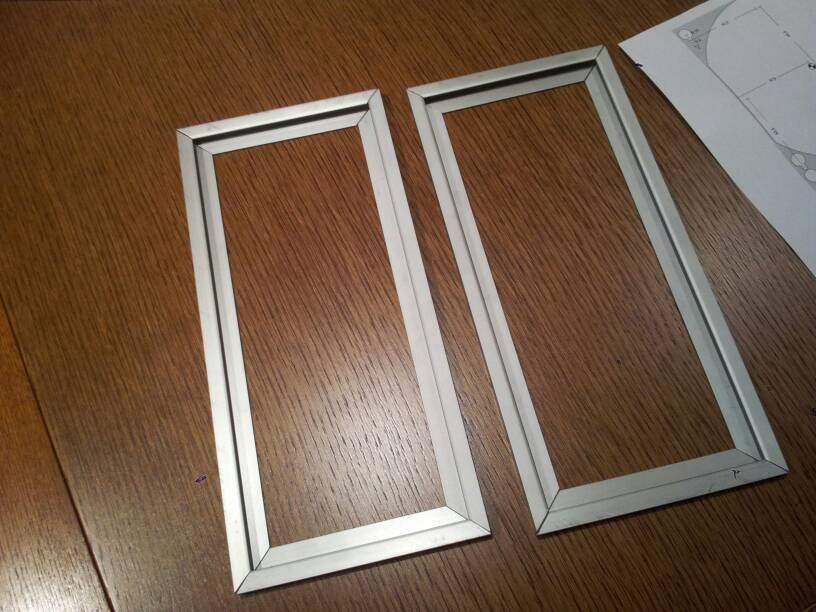

Aluminium zu schweißen ist leider gar nicht so einfach. Nach ein paar Versuchen an den Reststücken der Profile klappe es jedoch gut und die zwei Rahmen sind nun fertig verschweißt und mittels Winkelschleifers geschliffen. Ein letztes mal wurde Maß genommen und im Laufe des Tages wird die CNC Fräse programmiert.



[Suto]

CNC Programm

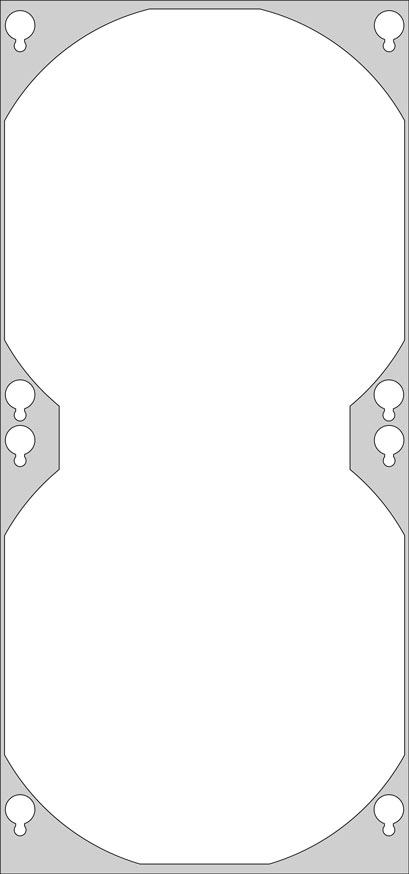

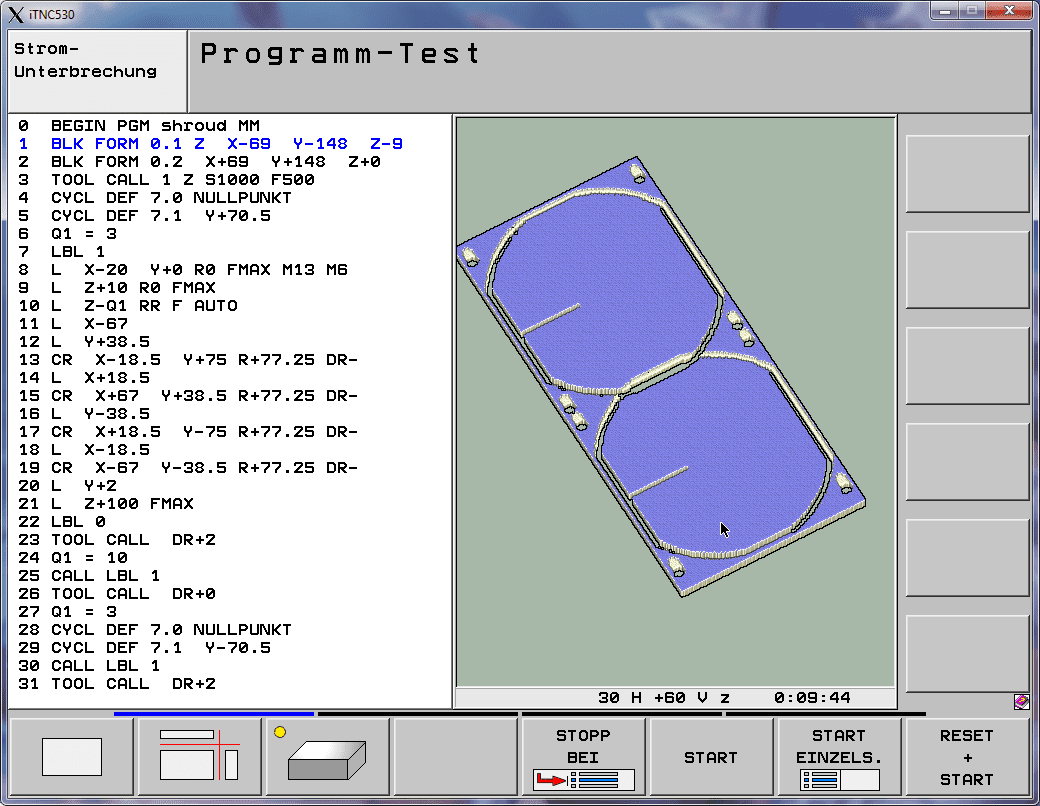

Das CNC Programm ist nun auch fertig gestellt und die Simulation sieht brauchbar aus. Anbei auch noch eine Skizze des geplanten Fräs-Ergebnisses.

Wer sich fragt wozu die großen Löcher über den normalen Verschraubungslöchern sind:
- Die Idee ist das man die Entkoppler an den Lüftern durch die großen Bohrungen einführt und dann den Lüfter komplett nach unten schiebt um ihn zu fixieren, genauso leicht lässt er sich dann auch wieder entfernen.



[Suto]

Der erste Prototyp ist fertig gefräst, und es funktioniert genau wie geplant! Auch in sehr engen Verhältnissen kann man die Lüfter bequem wechseln und hat zudem die Vorteile eines shrouds!
