Ich habe in der Zwischenzeit ein paar Sachen herausgefunden die für vermutlich relativ viele ältere Thermalright Kühler gelten sollten. Eventuell hilft es ja wem weiter, daher teile ich es hier. Noch eines vorweg, ich mache das nicht unbedingt um Geld zu sparen, sondern eher aus Freude an einem tollem Produkt welches mir bisher 10 Jahre gute Dienste geleistet hat. Aber auch aus Prinzip. Ich fände es irgendwie schade den Kühler auszumustern. Und aus Ressourcen bzw. Umweltsicht ist es natürlich auch vernünftig.
Mein Ziel ist es einen Ryzen 7600 mittels HR-02 Macho möglichst lautlos zu Kühlen. Für mehr Infos zum geplanten System siehe
https://www.hardwareluxx.de/community/threads/kaufberatung-2x-fullhd-gaming-pc-für-meine-kids-auf-am5-basis.1340364/
Kapitel 1
Teil 1 - Thermalright
Ich habe Thermalright Montag zeitlich nahe zu meinem Eingansgposting eine Mail geschrieben und gefragt, welches Produkt aus dem Sortiment der Bolt Through Kits (BTK) das richtige wäre:
http://thermalright.com/product-category/products/accessories/bolt-thru-mounting-kit/ - laut Seite kämen 4 verschiedene Kits in Frage.
Mittwoch habe ich dann voller Ungeduld diese hier bestellt

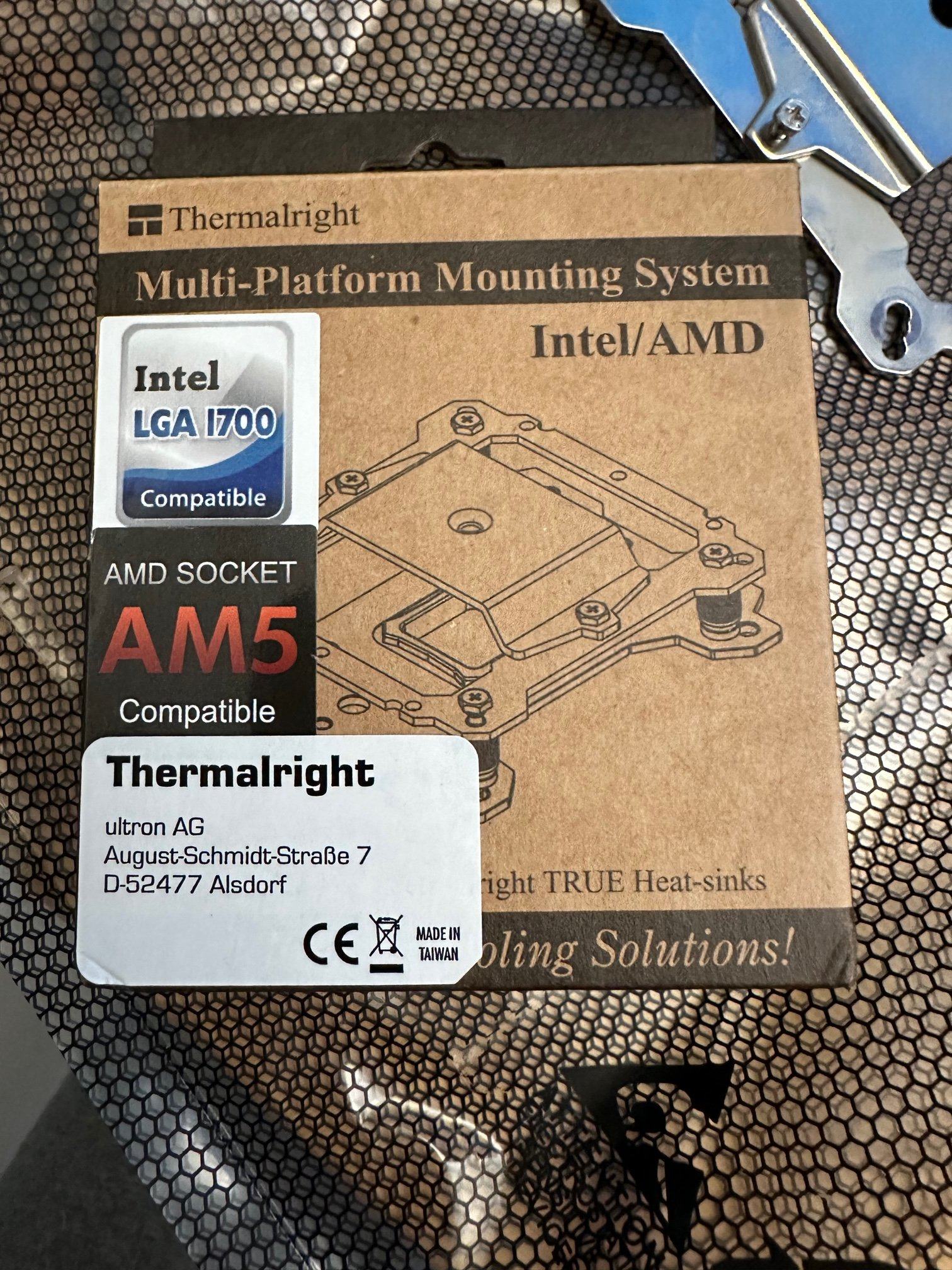

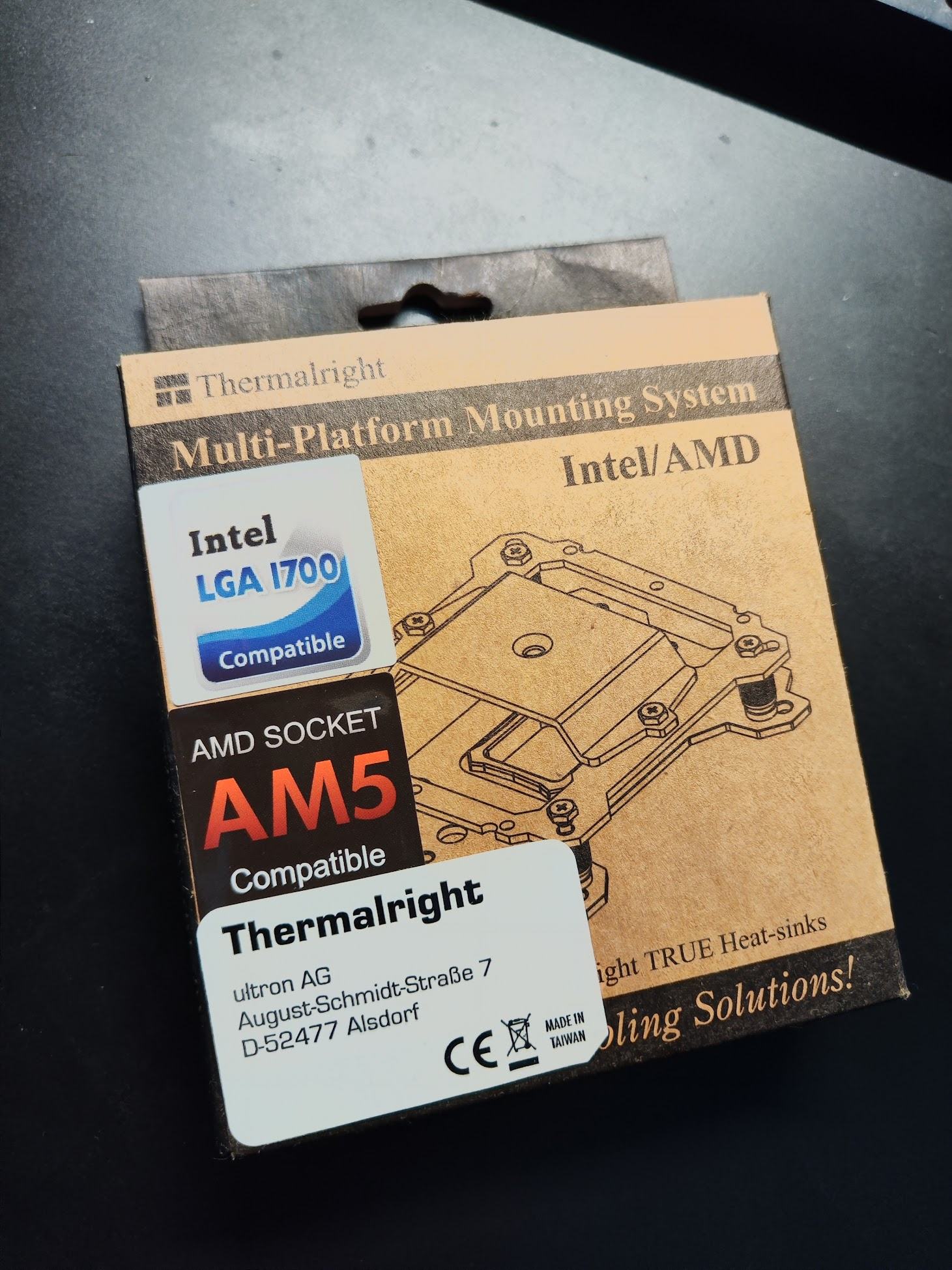

http://thermalright.com/product/true-universal-btk/ welches laut Webseite den HR02 auf AM5 unterstützt.
Heute kam das Paket. Fast zeitgleich erreichte mich eine Antwort vom Thermalright Support, dass das "AM4/AM5 Kit Typ A" das richtige wäre -
http://thermalright.com/product/amd-am4-am5-type-a/ . Zum Glück sind die beiden Preislich recht ähnlich und ich wurde für meine Ungeduld nicht bestraft

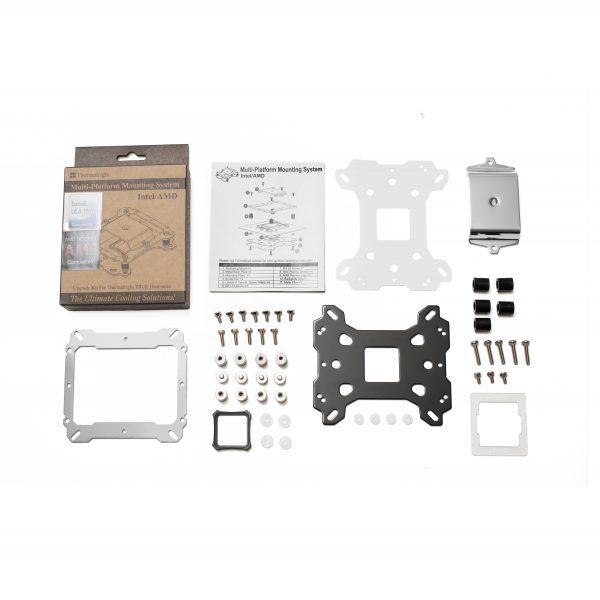

Es scheint so zu sein, dass das "AM4/AM5 Kit Typ A" Kit komplett in dem von mir erworbenem Kit enthalten ist. Zusätzlich habe ich jetzt noch eine Sockel 1700 Kit.
An dieser Stelle möchte ich einfach mal Thermalright loben, welche immer noch Support für über 10 Jahre alte CPU-Kühlerprodukte leisten. Ähnlich gute Erfahrung habe ich da bisher nur mit Noctua gemacht. Zudem war ich überascht, dass die Ersatzteile bzw. das Zubehör made in Taiwan ist. Das trauen sich erst mal viele Hersteller wegen der Situation gar nicht auf ihre waren zu schreiben (Hallo "Designed in Taipeh") und zweiten ist Taiwan auch eher ein Hochlohnland. Dafür auch noch einmal einen großen Extrarespekt von mir. Ich werden Thermalright zukünftig bei Kaufentscheidungen stärker berücksichtigen.

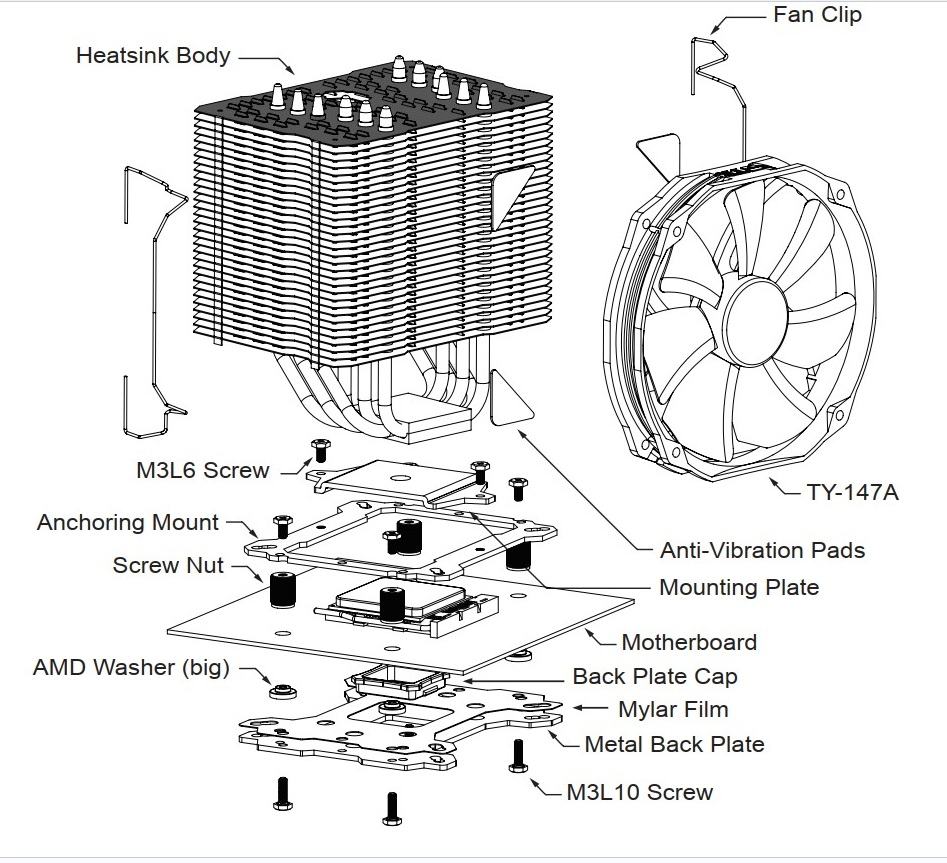

Teil 2 - der Originalhalterahmen vs dem neuen Rahmen

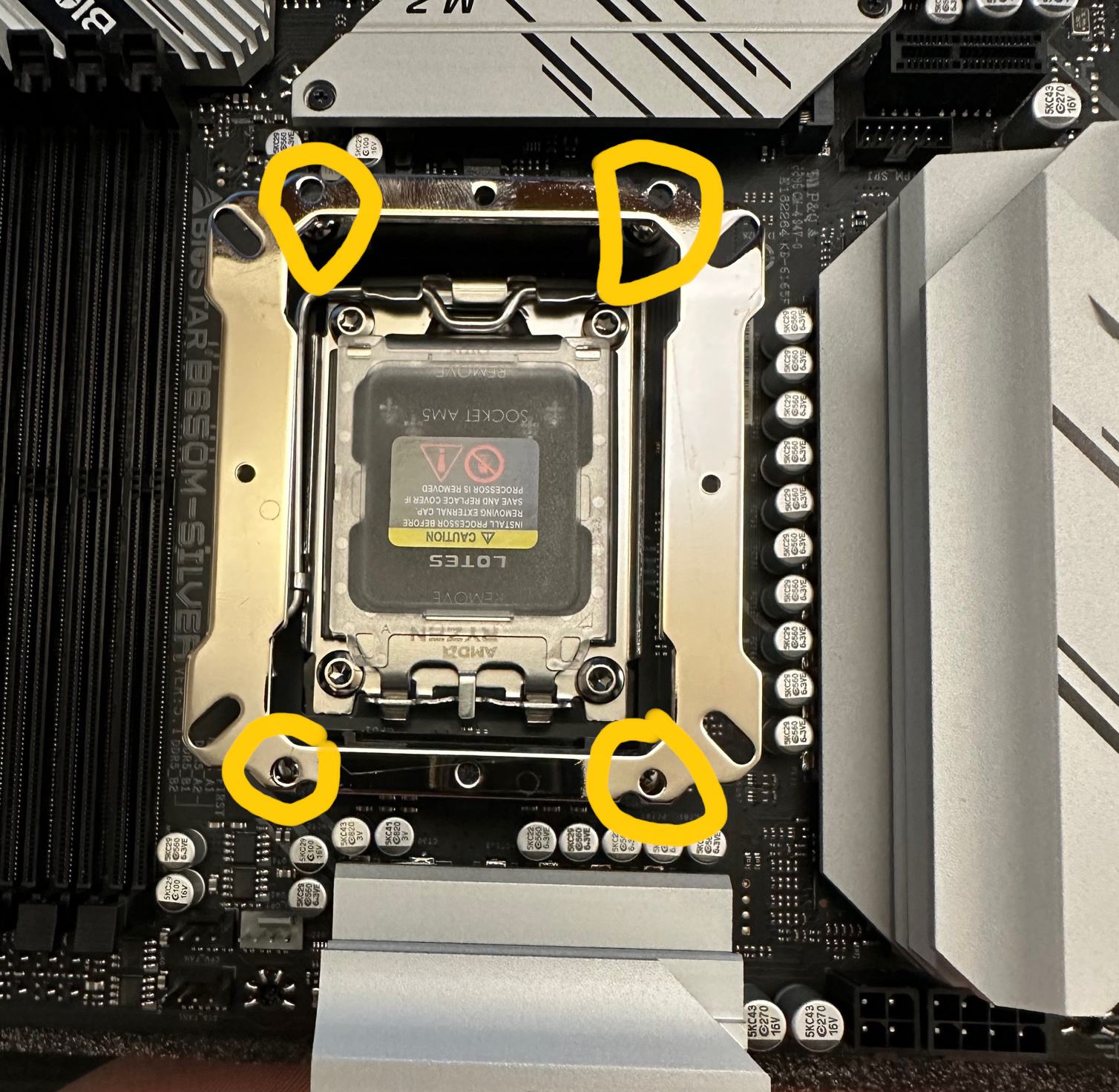

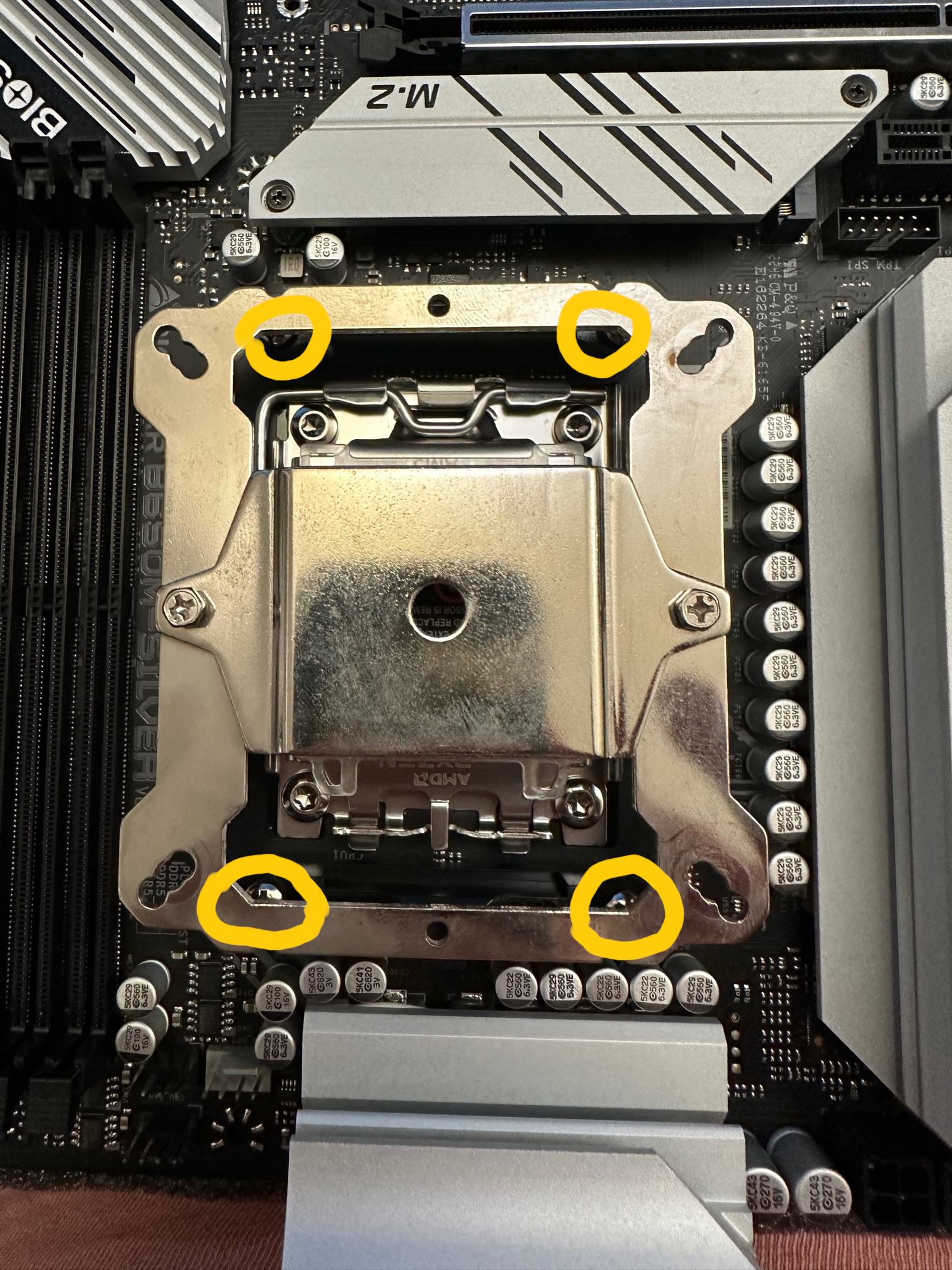

Der Originalhalterahmen könnte vermutlich DIY mittels eines Bohrers fit gemacht werden. Es fehlen lediglich 4 Löcher an der richtigen Stelle. Ich habe versucht das im Foto zu zeigen:
Und Tatsächlich, der neue AM4/AM5-Rahmen gleicht dem Originalrahmen sehr stark, hat aber 4 neue Bohrungen für AM4/AM5. Ich habe auch nochmal den neuen Rahmen über den alten gelegt und fotografiert:

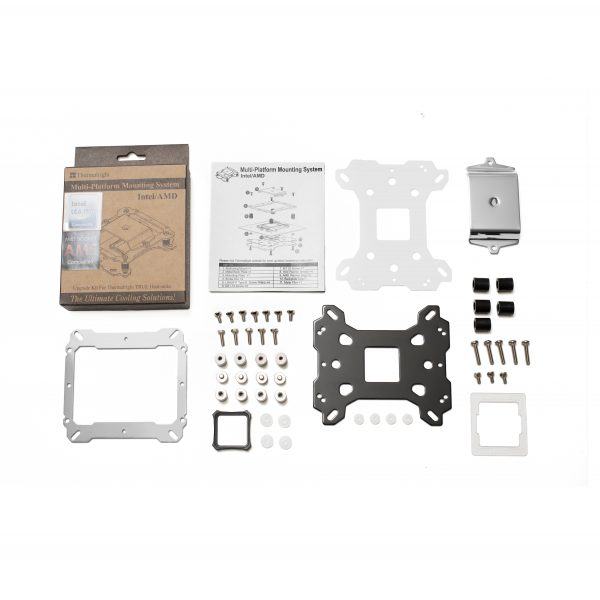

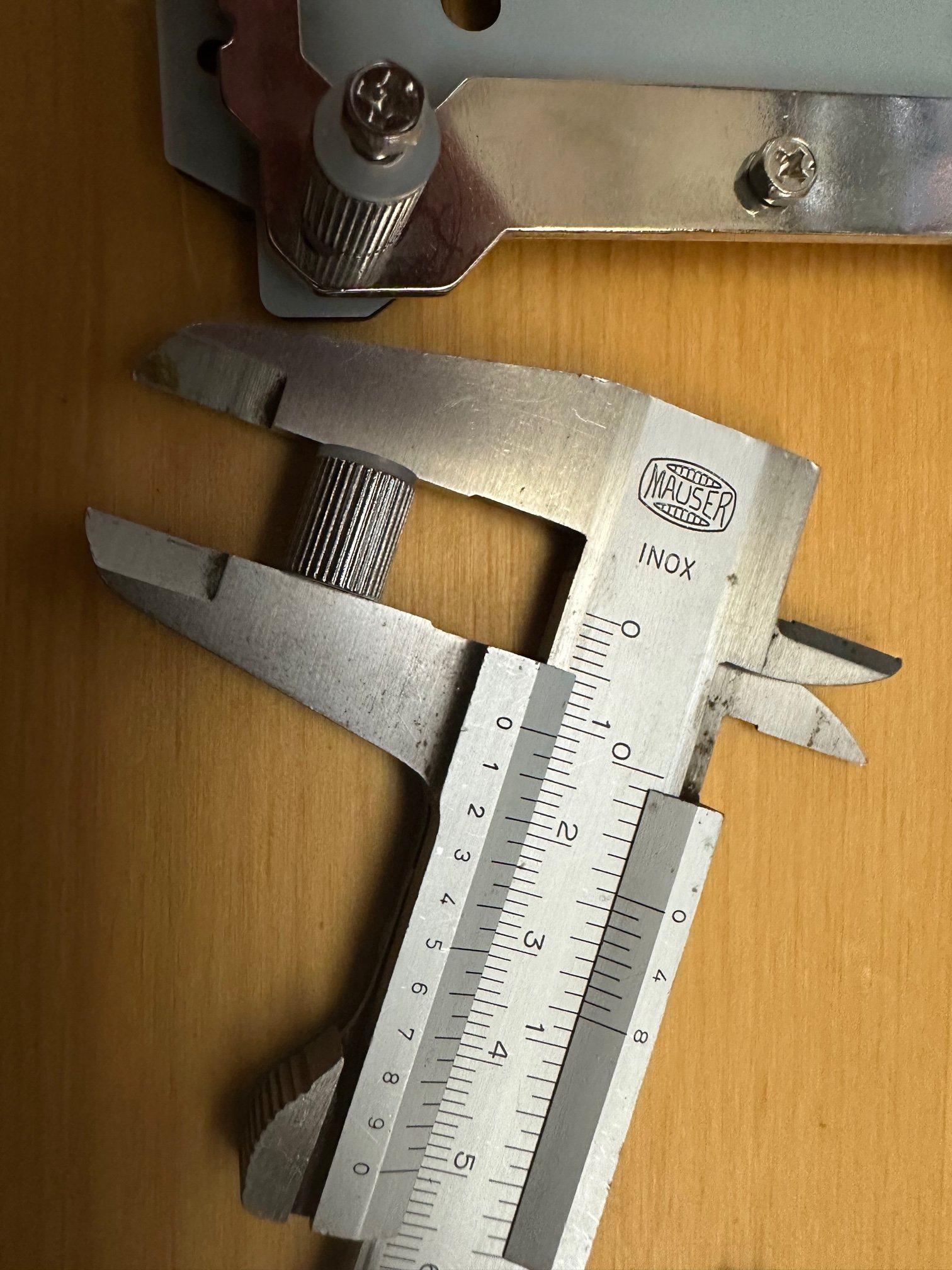

Befestigt wird das ganze durch Abstandshülsen an der Original AM5 Backplate. Für AM4 bzw. LGA 1700 liegt noch eine eigene Backplate vor - inklusive Abstandshalter um nicht irgendweche ICs auf dem Board zu beschädigen:
Die Teile hätte ich wohl auch für ein paar Cent in jedem Baumarkt bekommen. Aber nun gut...
Teil 3 - Theoretische Überlegungen & neuer Lüfter
Laut Suchmaaschiene ist der Heatspreader eines Ryzen 7000 ca. 40,5 mm x 40,5 mm groß. Die Basisplatte des HR02 Macho misst 40 mm x 42 mm. Das müsste also super passen. Der Originallüfter hat jetzt übrigens seinen Dienst 10 Jahre klag- und lautlos verrichtet. Hier wird es wirklich Zeit für etwas neues. Ich werde es mal mit einem aktuellem Arctic P12 PWM bzw, PST probieren. Ich muss mir aber noch etwas überlegen, was ich zwischen Lüfter und Kühlkörper klemme oder klebe um Schwingungen und Resonanzen zu vermindern.

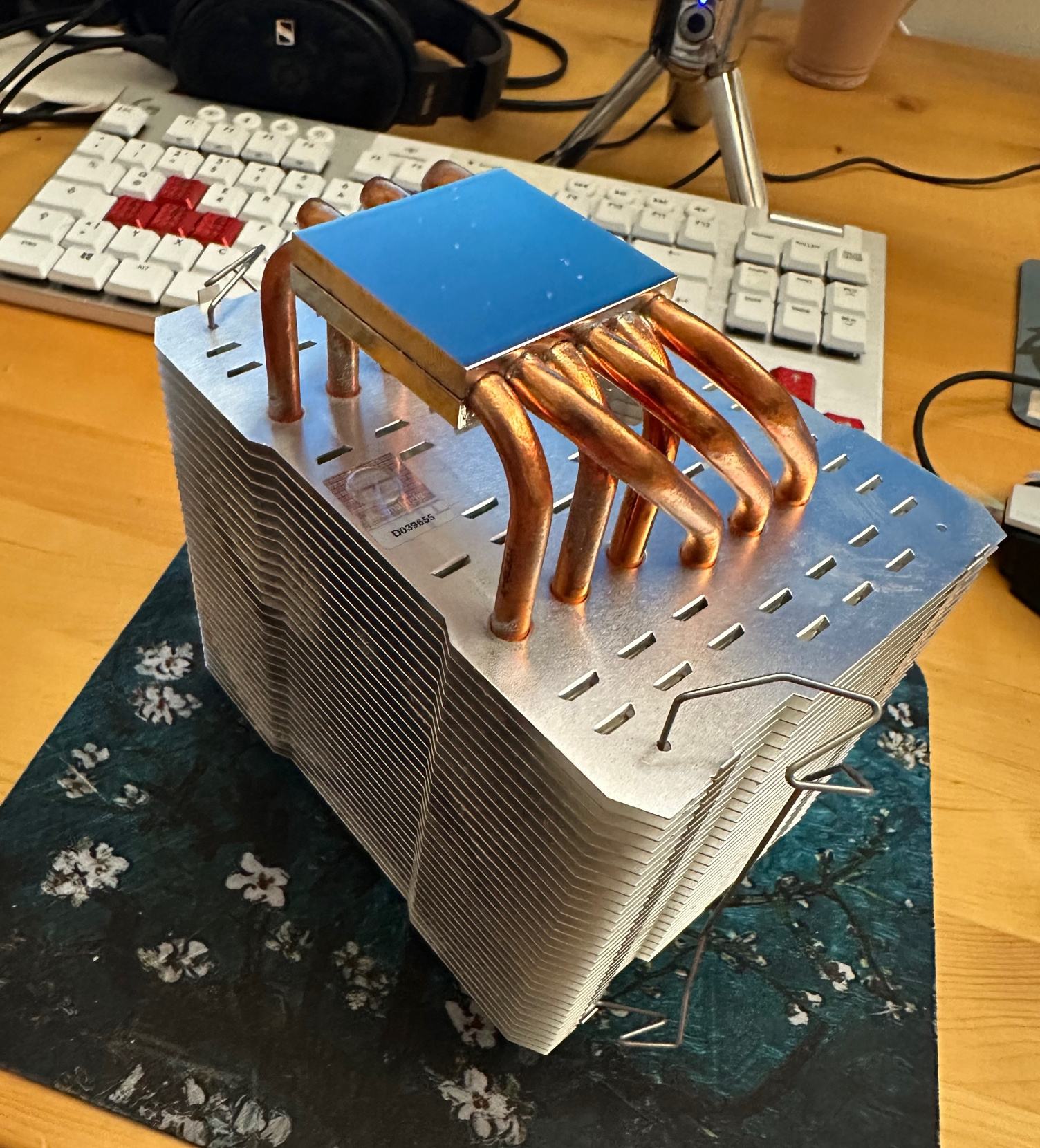

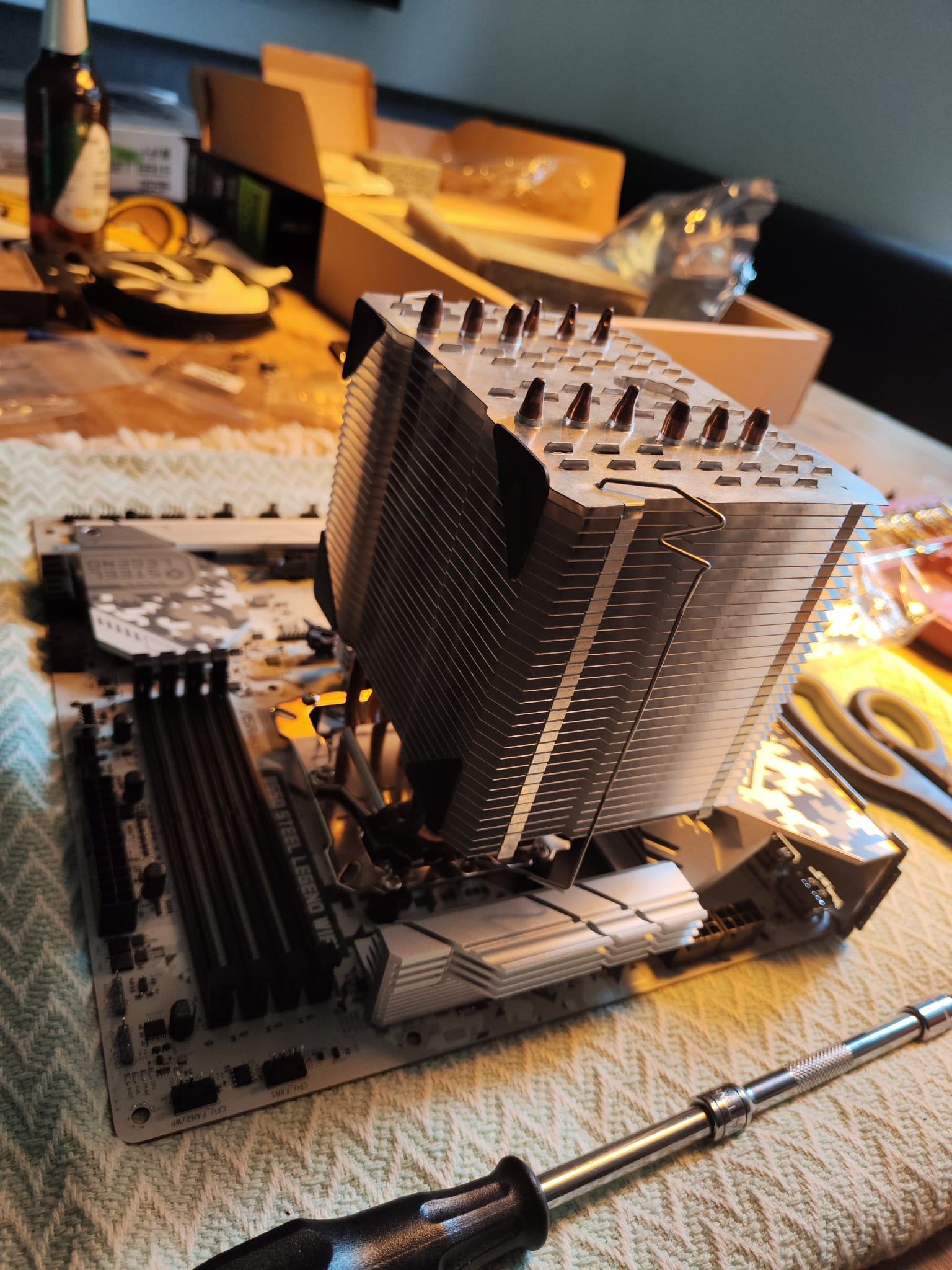

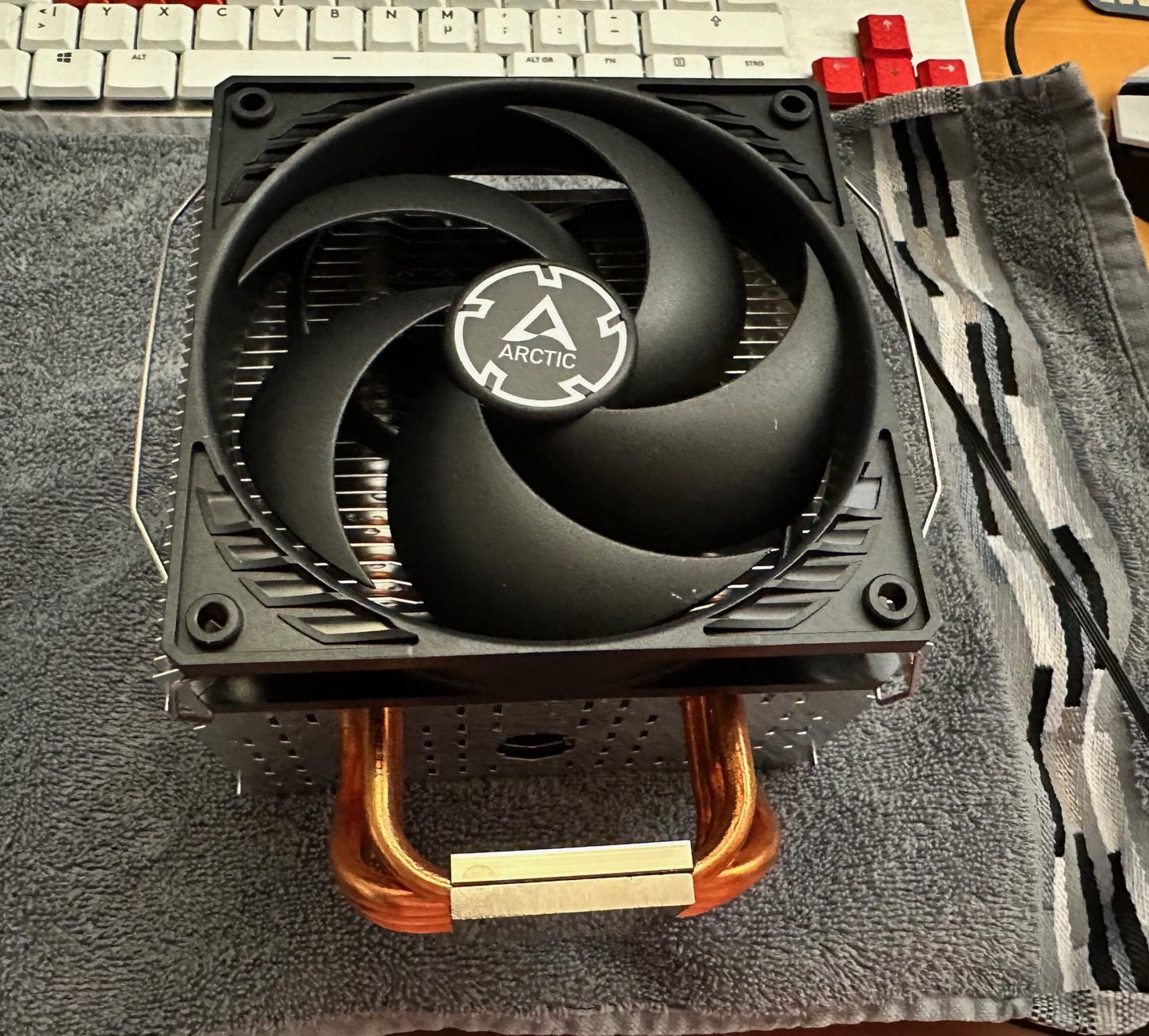

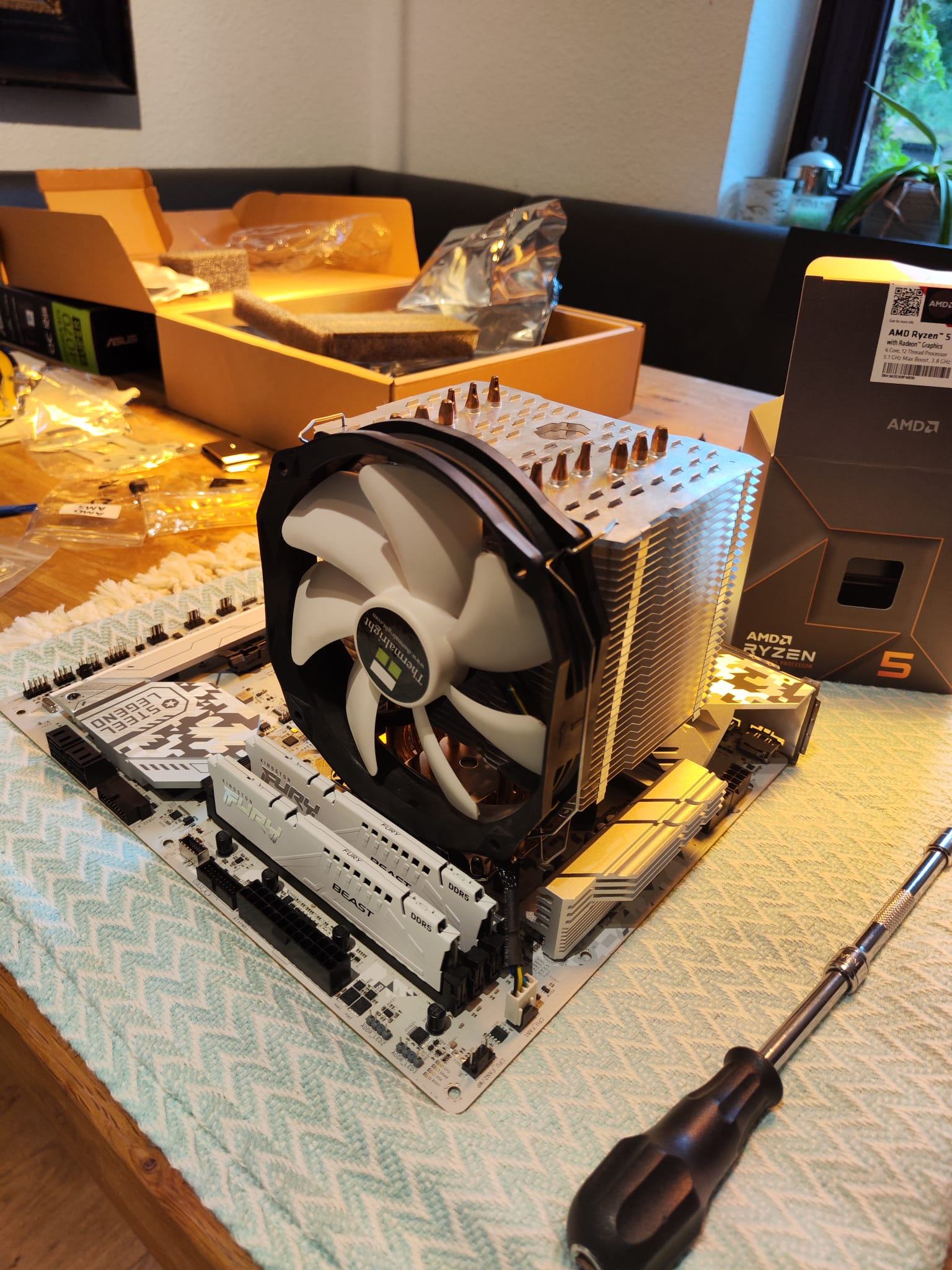

Auf dem ersten Bild ist der Kühler noch schmutzig. Auf Bild 2 kommt er gerade frisch aus der Dusche und liegt daher auf einem Handtuch. Ich finde für 10 Jahre ist der Kühler echt gut in Schuss.
Teil 4 - offene Fragen

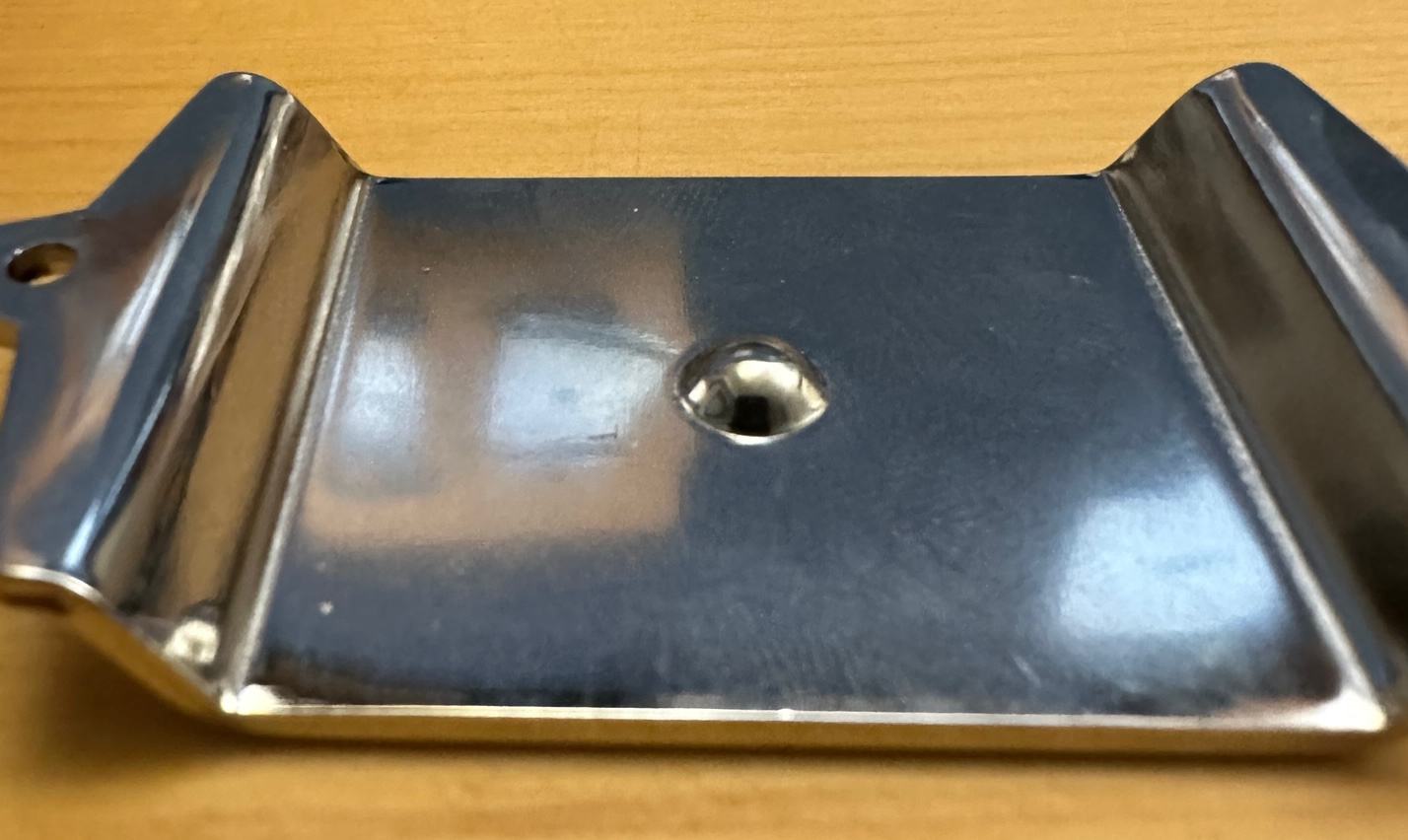

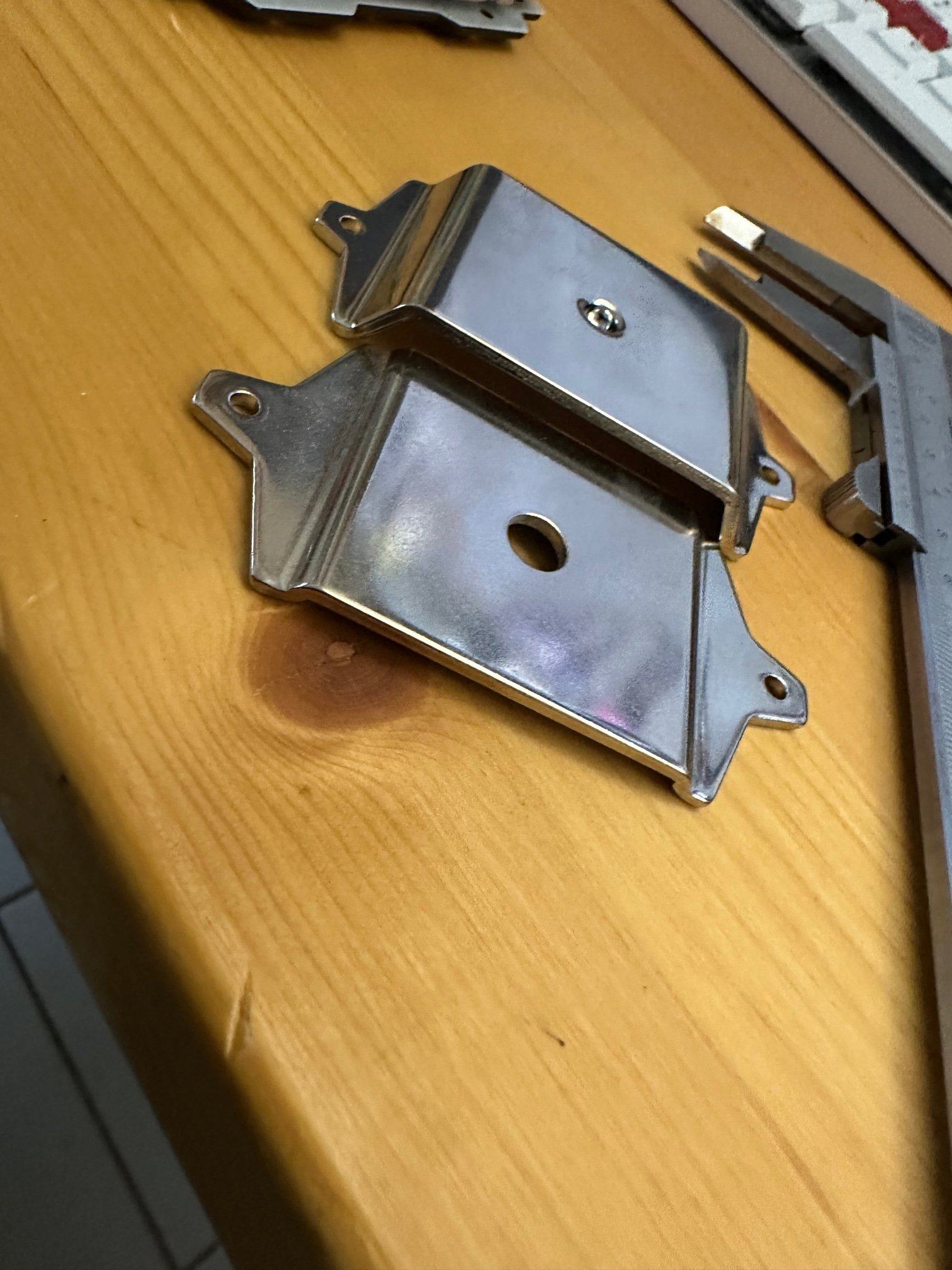

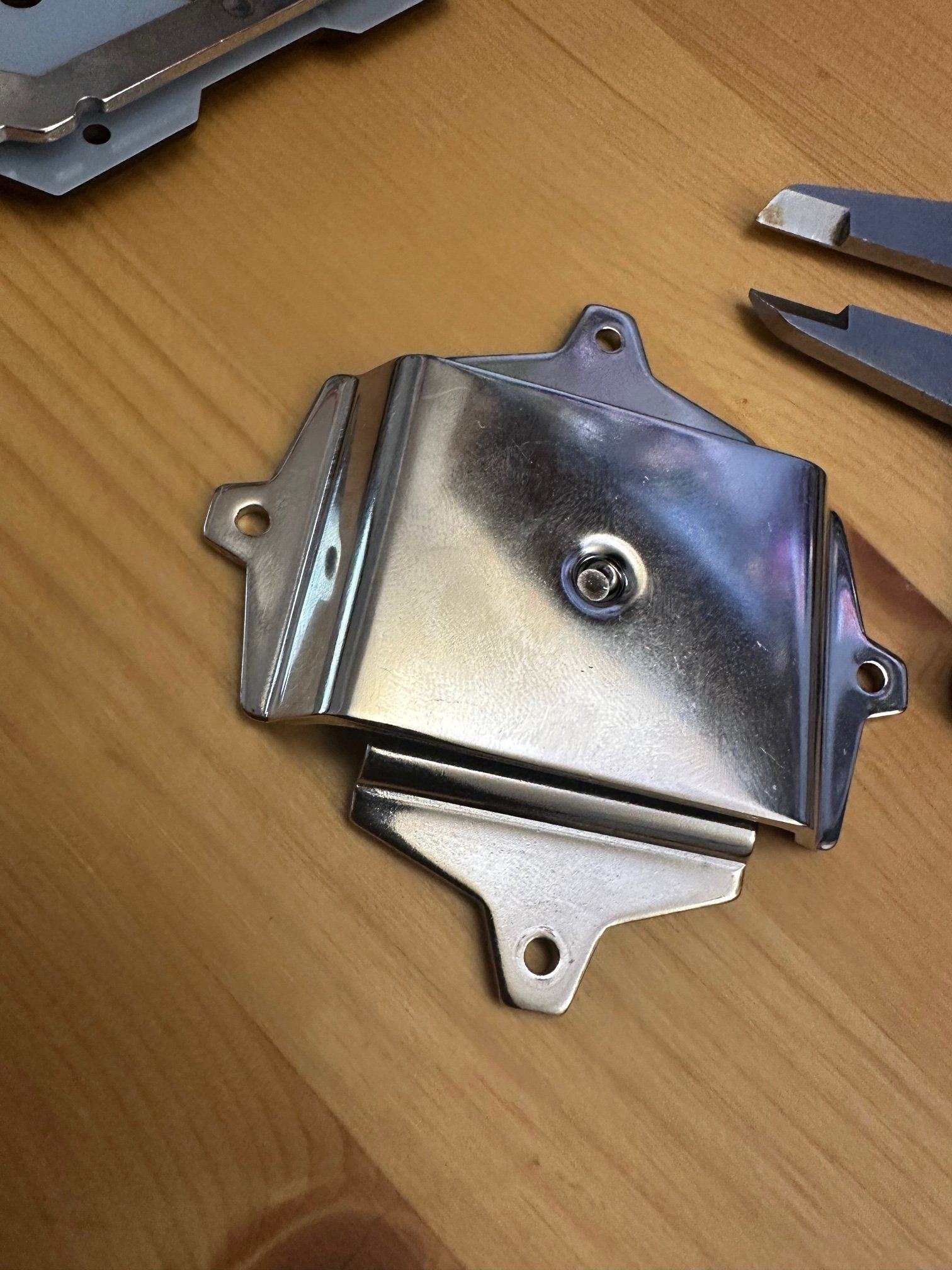

Eine offene Frage habe ich noch bezüglich des Teils, welches die Kühlerbodenlatte auf der CPU und dem Rahmen arretieren soll. Das Originalteil hat in der Mitte ein Loch. Das neue Teil hat eine Metallnase, welche unter Umständen den Druck auf die CPU enorm verstärken könnte. Das muss ich dann wohl einfach mal ausprobieren. Zum Glück würde das Originalteil auch auf den neuen Montagerahmen passen. Mal schauen, was ich da nehmen werde.

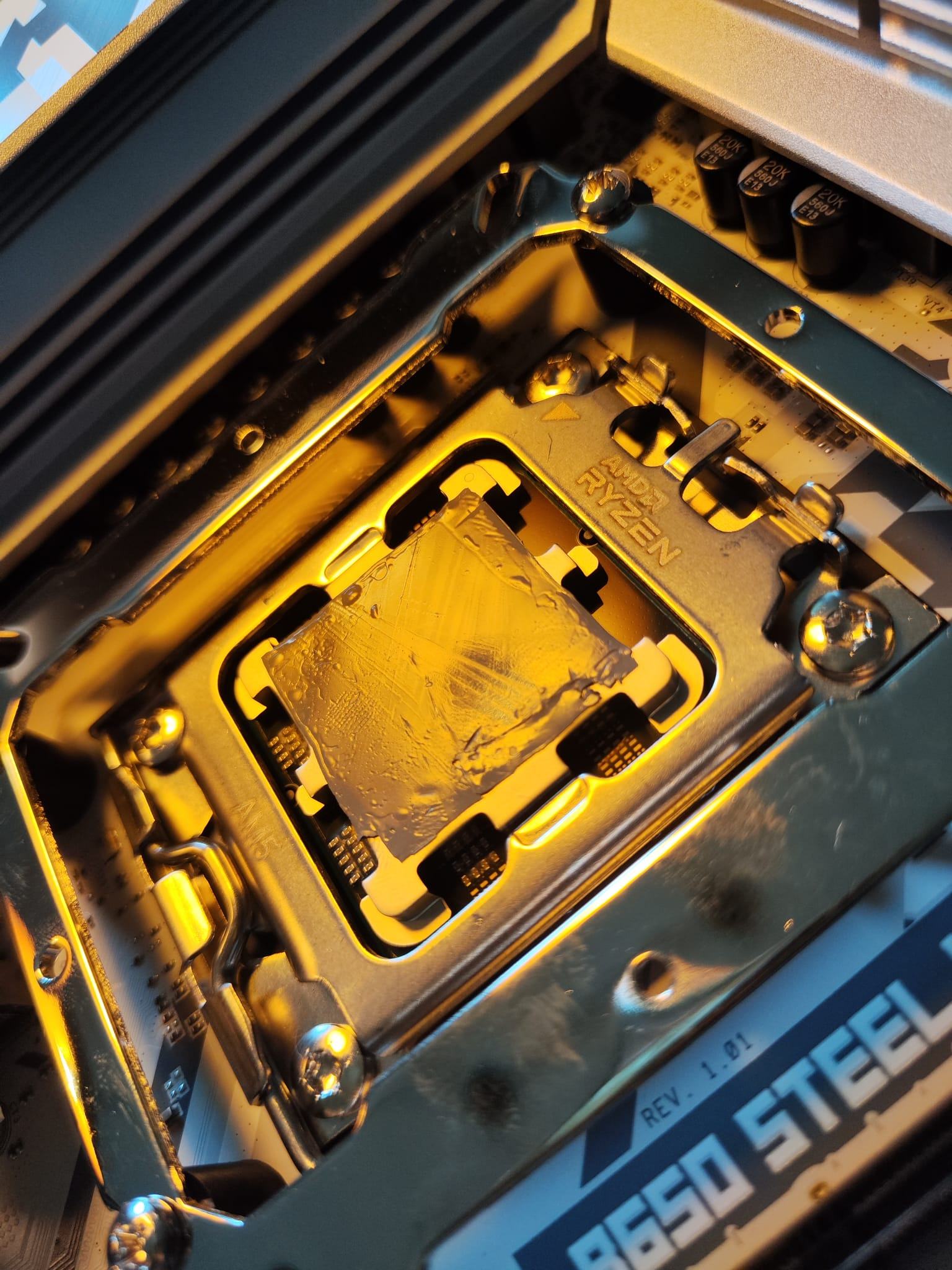

Die letzte Frage die dann noch offen ist, ist die nach der Wärmeleitpaste. Die letzte war nach 10 Jahren immer noch (fast) frisch - leider weiß ich nicht mehr, was ich damals genommen habe. Derzeit habe ich eine Spritze Arctic MX-6 und eine Tube Noctua NT-H2 da. Habt ihr noch andere Empfehlungen?
Dann bleibt mir nur noch das Warten auf das Eintrudeln der letzten Teile (CPUs und SSDs) und es kann losgehen. Ich lasse euch dann wissen ob es das Teil mit oder ohne Nase wurde.
Edit: Gerade das hier gefunden
https://www.hardwareluxx.de/communi...t-hr-02-macho-rev-b-am4-sitzt-locker.1164203/ - vermutlich ist die Nase nicht ohne Grund an der Halterung.
Update 2023-07-25 - Kapitel 2
Gestern endlich waren alle Teile da und ich konnte loslegen.
Teil 5 - Montage des Rahmens

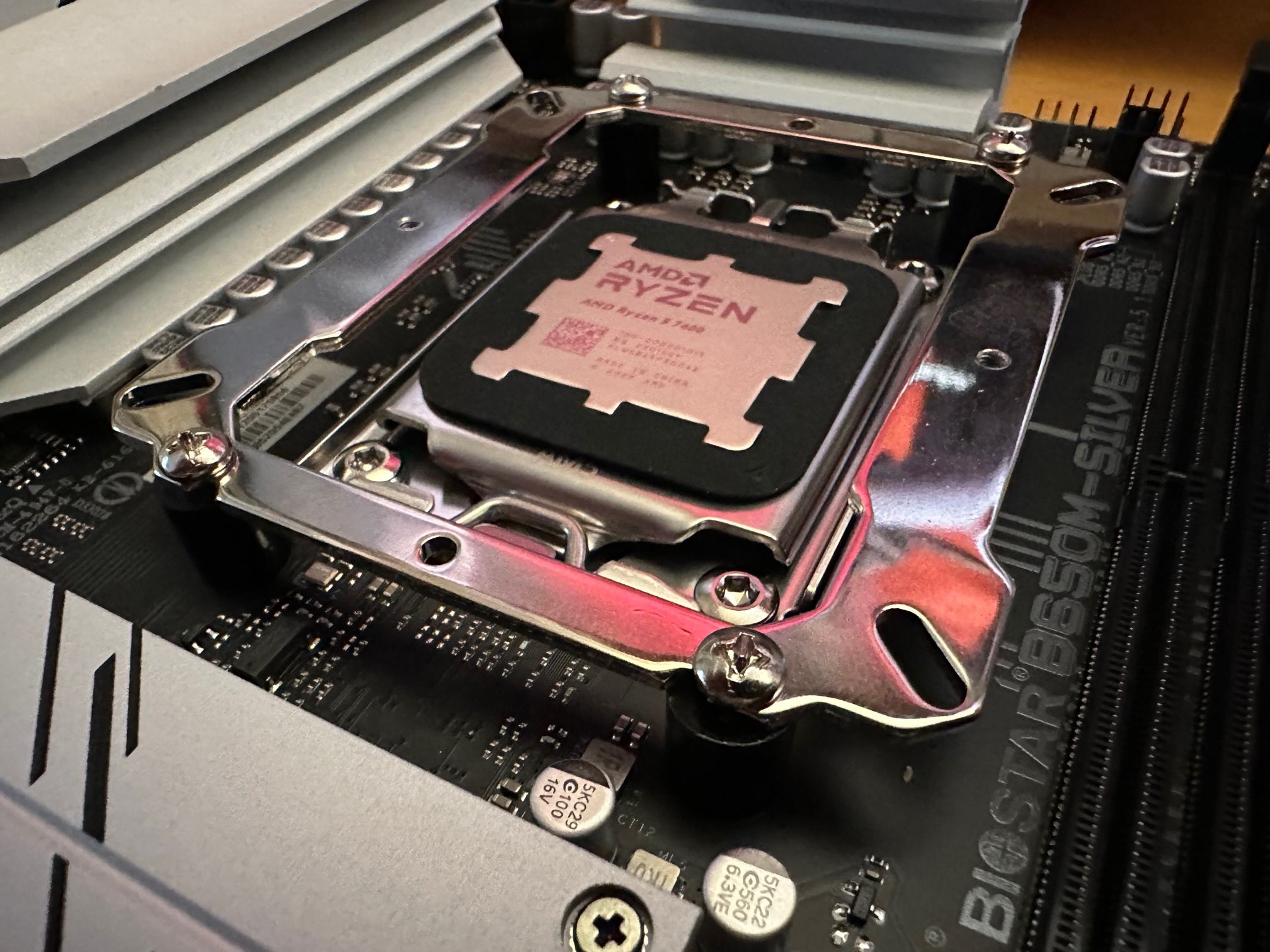

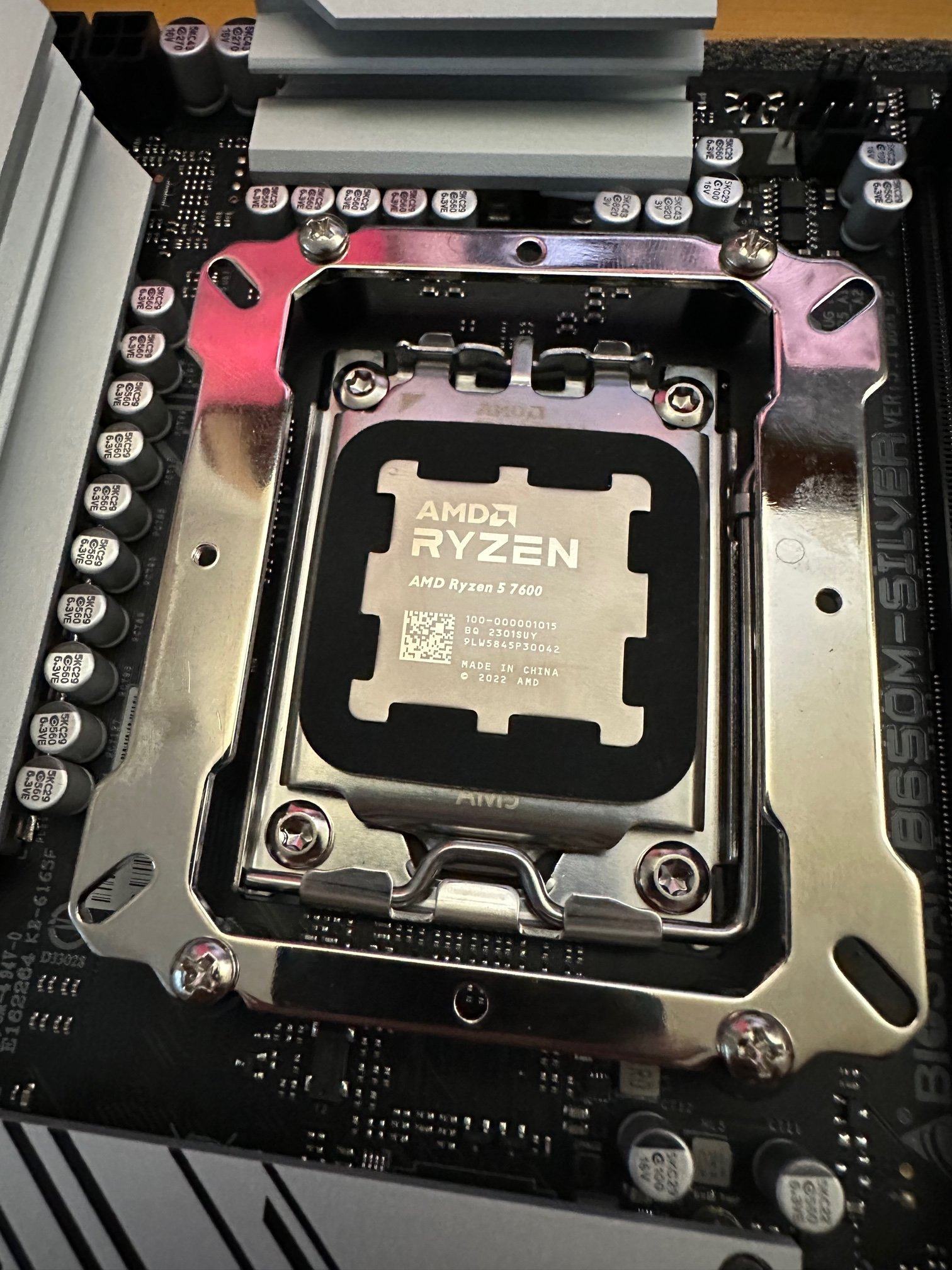

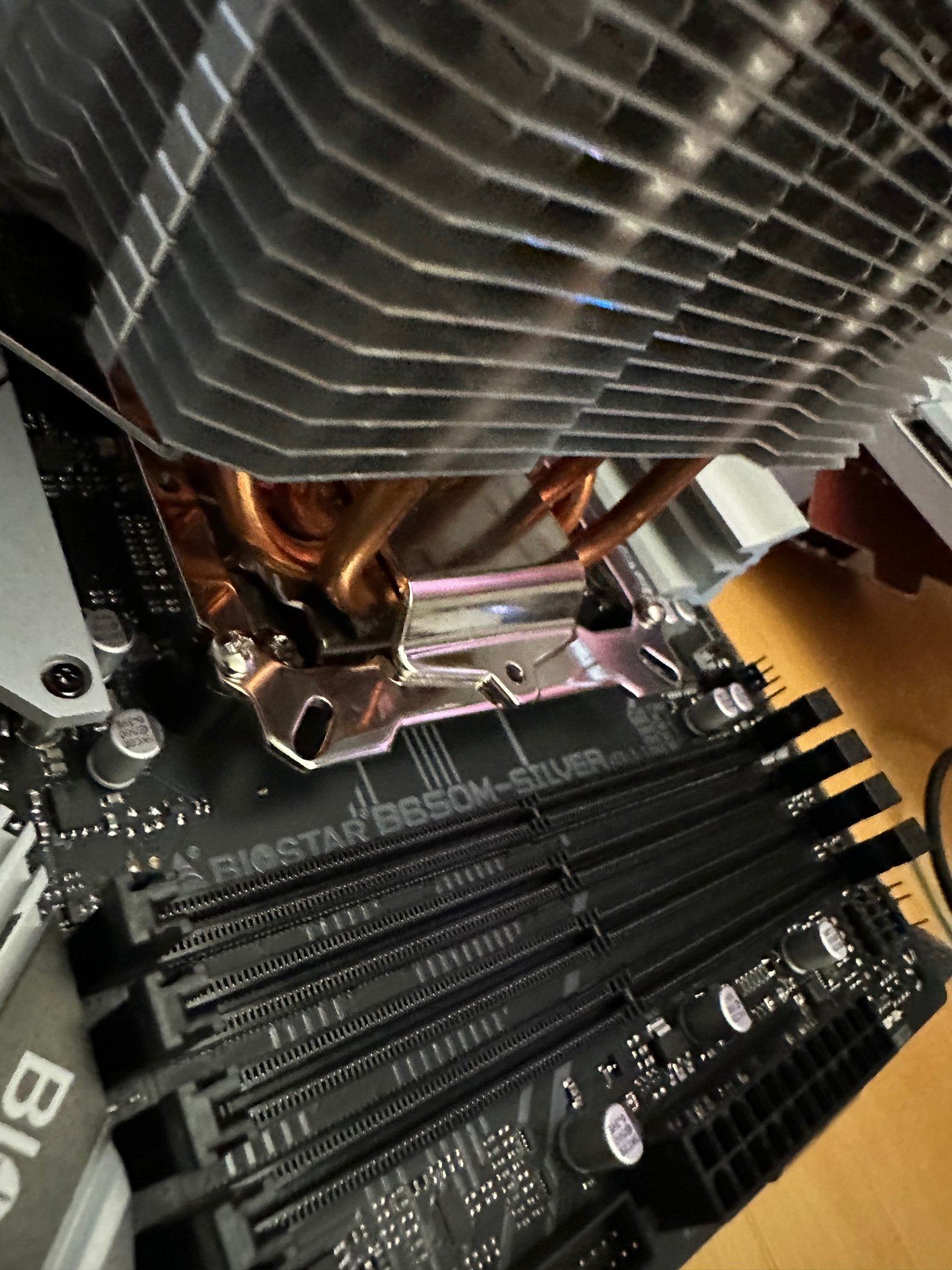

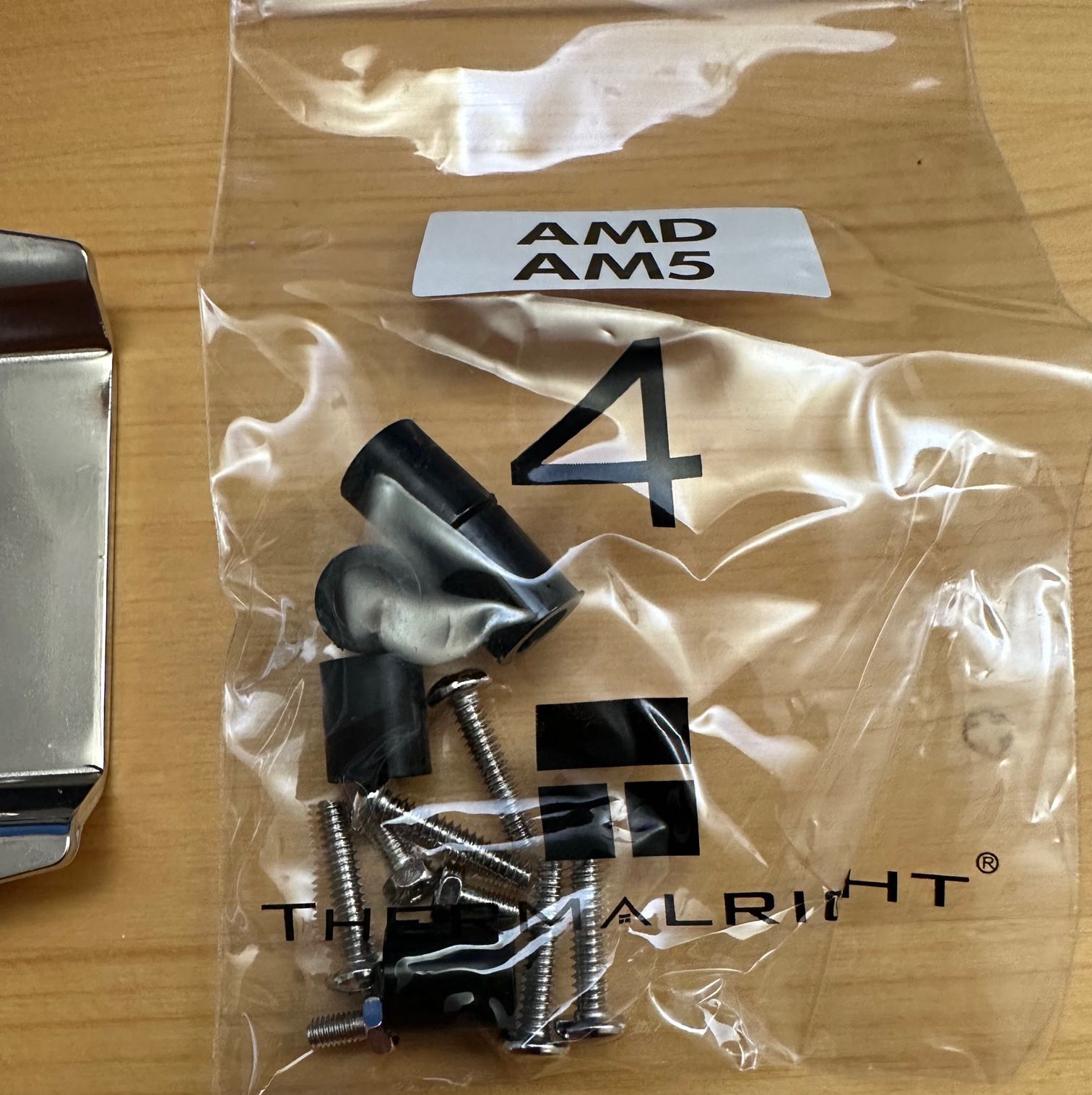

Montage des Rahmens. Das lief wie erwartet einfach. Wichtig ist es, erst die CPU zu installieren, da der Hebel des Sockels bzw. der Arretierung unterhalb des Rahmens liegt. Danach die Teile aus dem AM5 Tütchen des Universalkits nehmen und den neuen Rahmen (siehe oben) ähnlich der Originalanleitung montieren. Dabei wird die Original Backplate verwendet. Die Gewinde der Backplate stehen etwas aus der Vorderseite heraus, die Distanzhülsen passen jedoch genau drüber. Dann den Rahmen auflegen und mittels der beigelegten langen Schrauben mit der Backplate befestigen.
Ich habe noch eine Silkongummi mit passenden Aussparungen installiert - Stichwort AM5 CPU Guard. Das ist aber rein optional.
Teil 6 - finale Planung und Durchführung
Ich würde dringend empfehlen im nächstem Schritt ein paar Trockenübungen ohne Wärmeleitpaste außerhalb des Gehäuses vorzunehmen. Grund sind die doch recht unterschiedlichen Thermalrigth CPU Kühler zu denen die Universal AM5 Kits passen müssen. Ich vermute stark, dass die Höhe des Kühlerbodens und zur Befestigungsart je nach Model um 1-2 Milimeter variert. Das führt praktisch dazu, dass der Anpressdruck des Kühlers auf den CPU Heatspreader je nach Kühler variiert. Dieses Problem bestand wohl auch schon zu AM4 Zeiten und auf Sockel 1700 wie meine Recherchen ergeben haben. D.h. hier ist etwas Improvisation und Fingerspitzengefühl gefragt.
In meinem Fall war der Anpressdruck der Kühlerbodenplatte auf die CPU viel zu gering und ich konnte den Kühler sehr leicht hin und herbewegen. Im Prinzip gibt es nun 2-3 Möglichkeiten:
1. Die neue Arretierungsplatte verwenden und noch etwas zwischen Kühler und Platte dazwischen legen um den Druck auf die CPU zu erhöhen. Also die Höhe der Kühlerplatte erhöhen.
2. Die alte Arrettierungsplatte verwenden und mit Gefühl soweit anziehen, bis der Druck passt. Das führt dazu, dass die Schraube nicht vollständig eingeschraubt wird. Wenn der PC häufig transportiert wird, könnte das ein Problem sein. Eventuell könnte man hier auch noch die Höhe des Montagerahmens mit Unterlegscheiben solange passend erhöhen, bis die CPU fest sitzt und die schraube vollständig sitzt ohne zu viel Druck auszuüben.
Ich habe mich für 2. entschieden und lebe vorerst damit, dass die Schrauben nicht vollständig eingeschraubt sind. Idealerweise würde man wohl den Rahmen mittels Unterlegscheiben auf die richtige Höhe bringen und einfach fest anziehen.
Wer auf Nummer sicher gehen möchte, sollte vermutlich die 1. Methode wählen und sich Stück für Stück ran tasten bis der Kühler fest sitzt. Z.b. mit kleinen Stückchen Papier oder dünnem Kartonstücken die übereinander gestapelt werden.
Die Original Arretiertungsplatte auf dem AM5 Kit - großer Abstand zum Montagerahmen

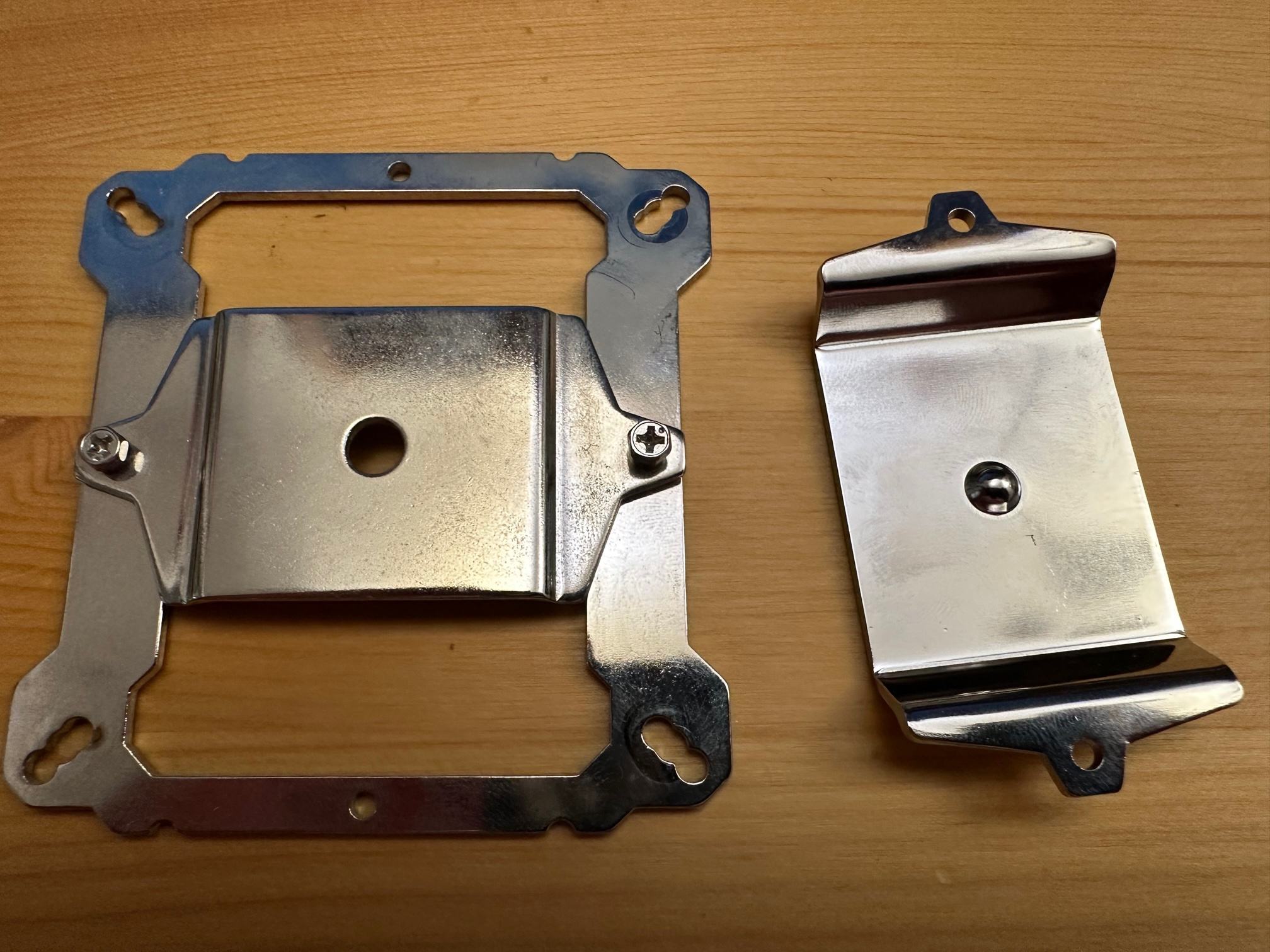

Die mitgelieferte Arretierungsplatte des AM5 Kits: - passt, leider war der Lüfter zu locker.

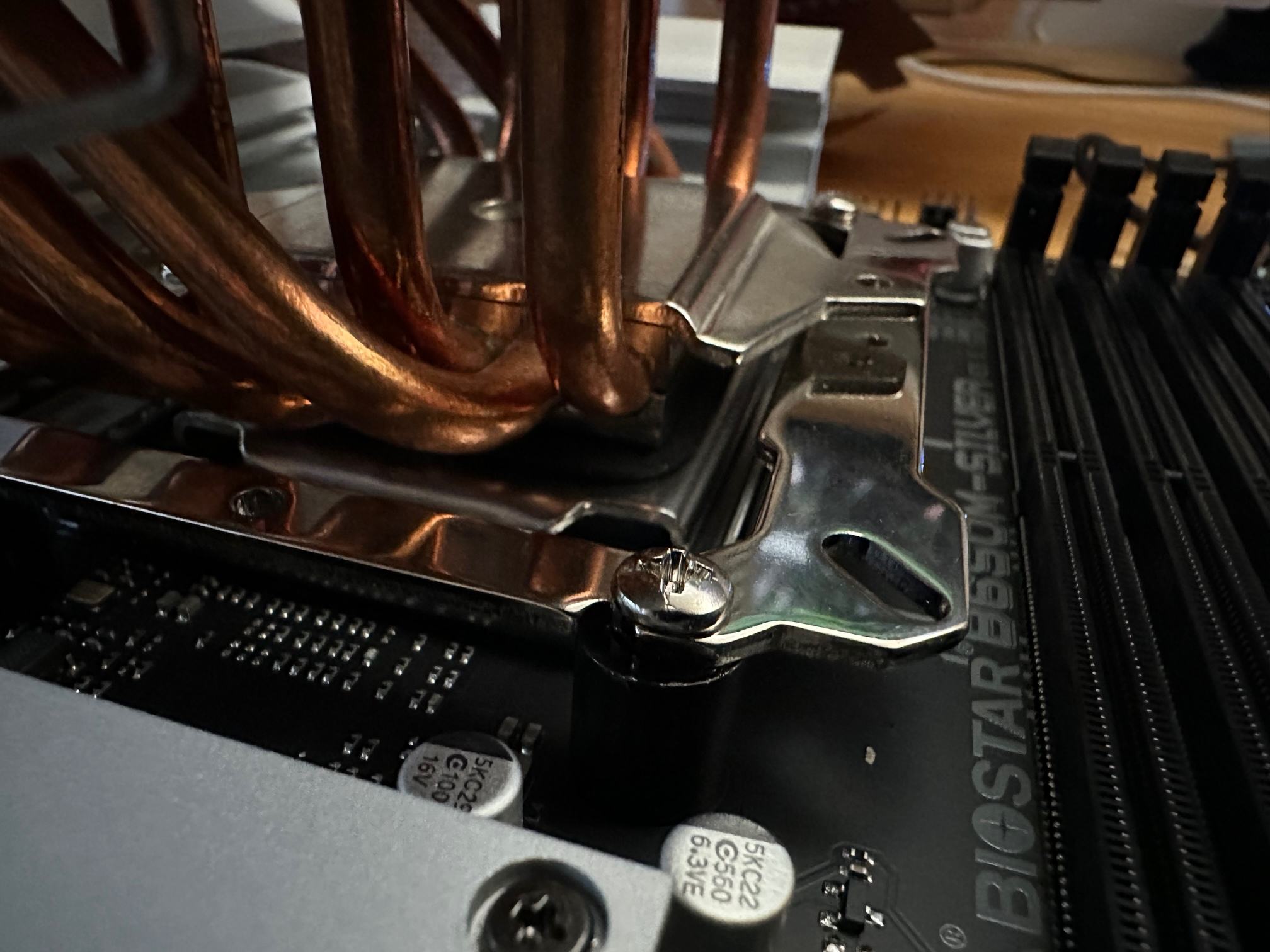

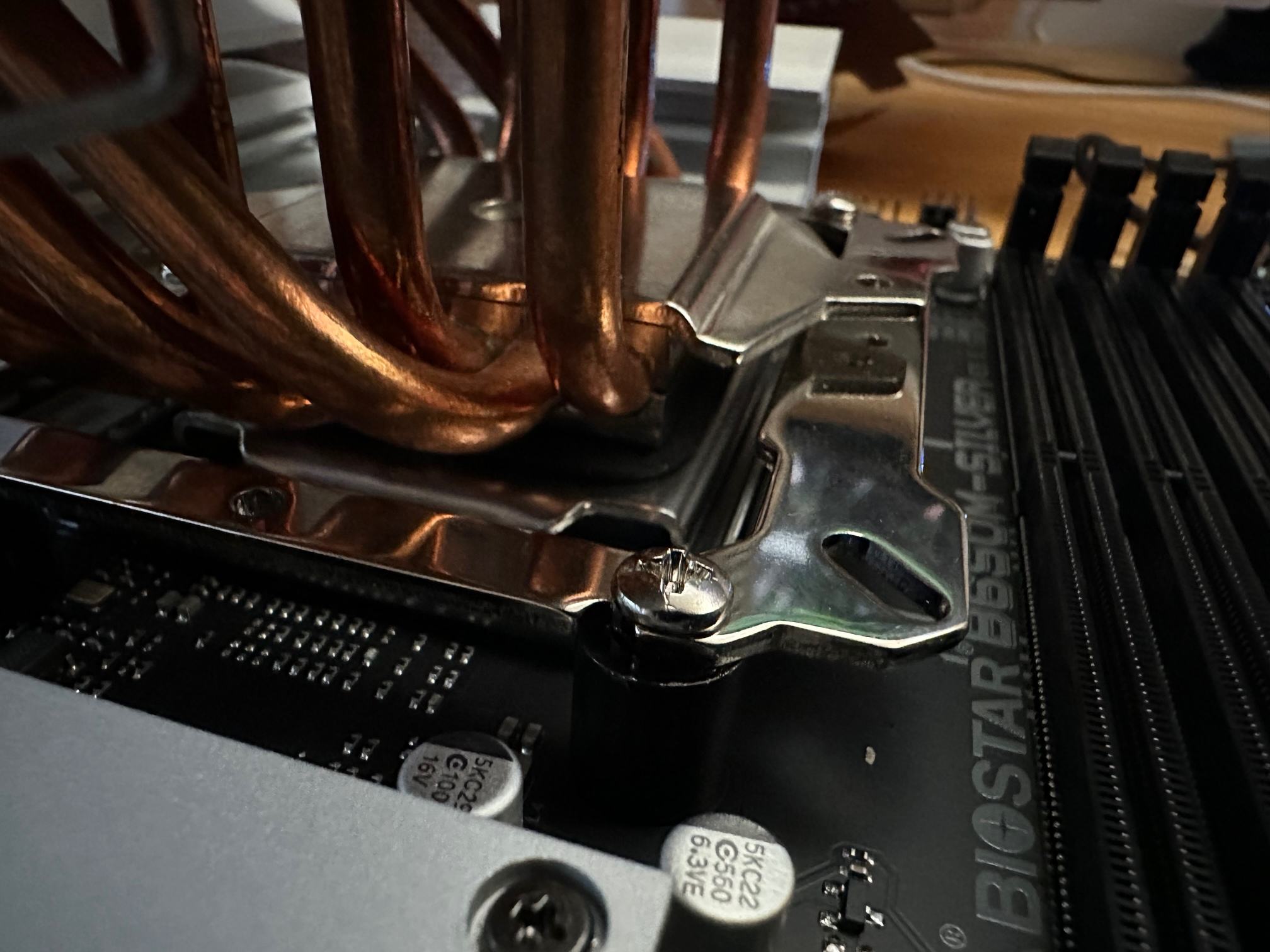

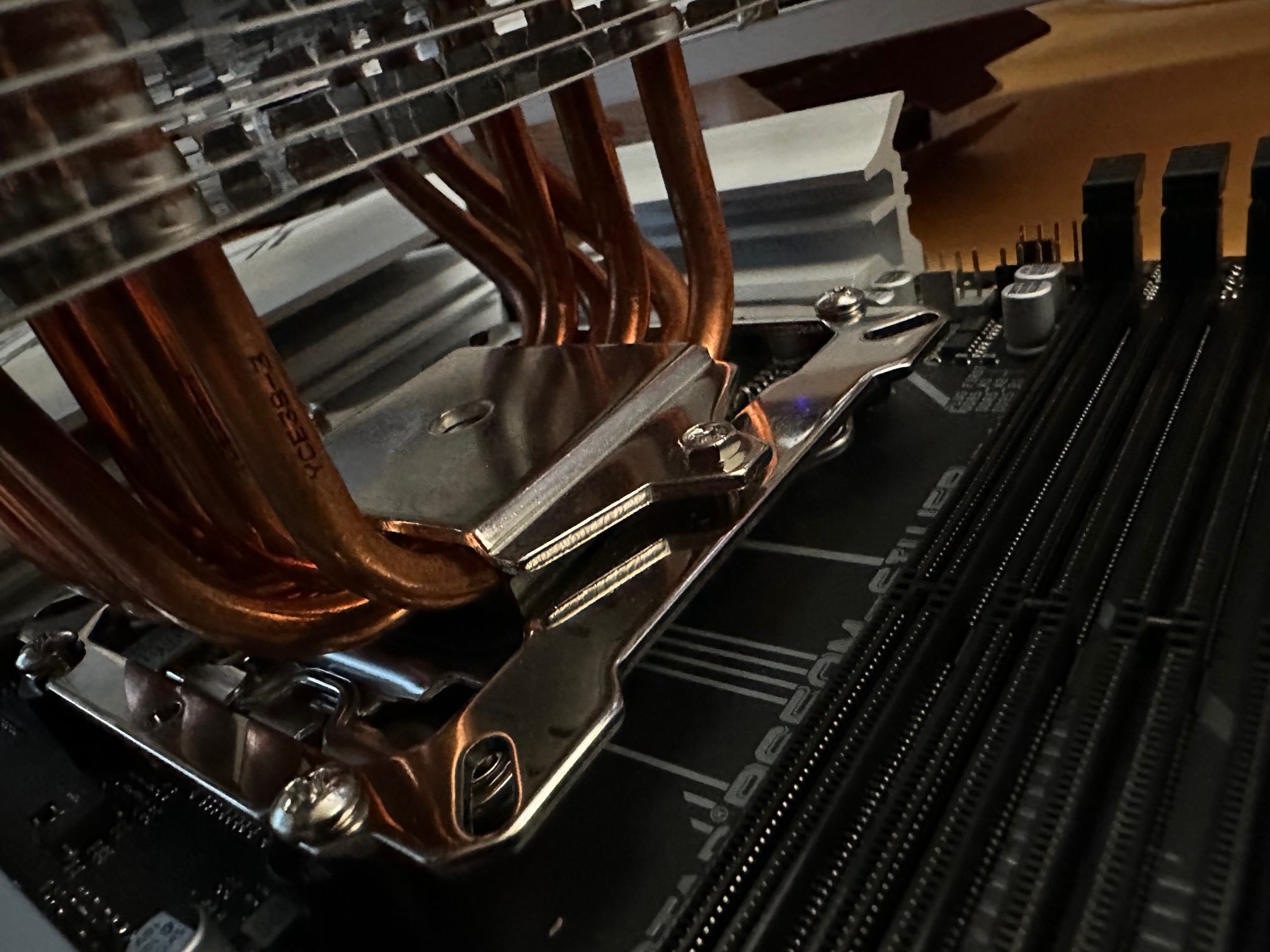

Meine Lösung - nicht hübsch aber hässlich; erfordert Fingerspitzengefühl und auf eigene Gefahr.
Teil 7 - Der Betrieb

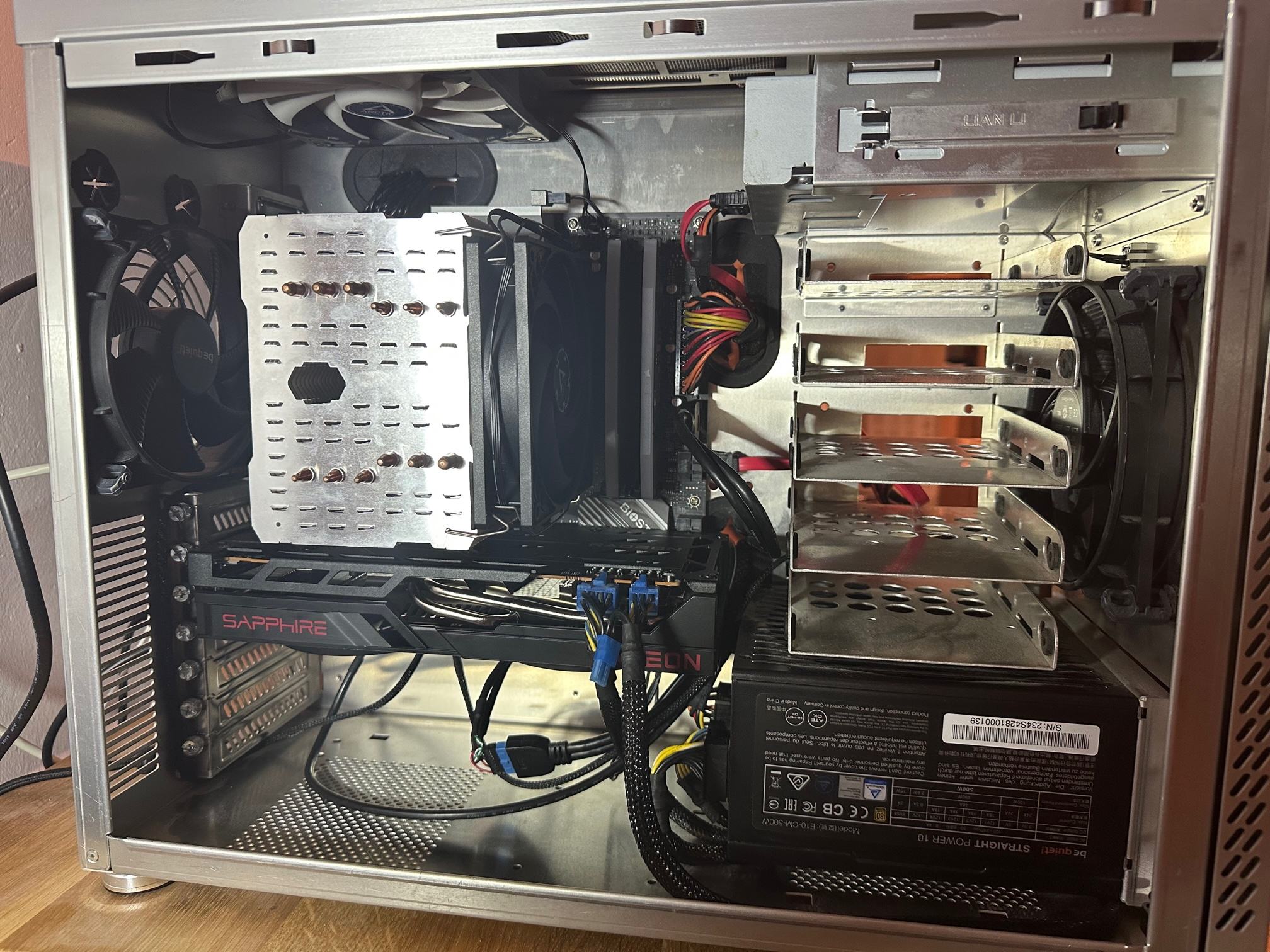

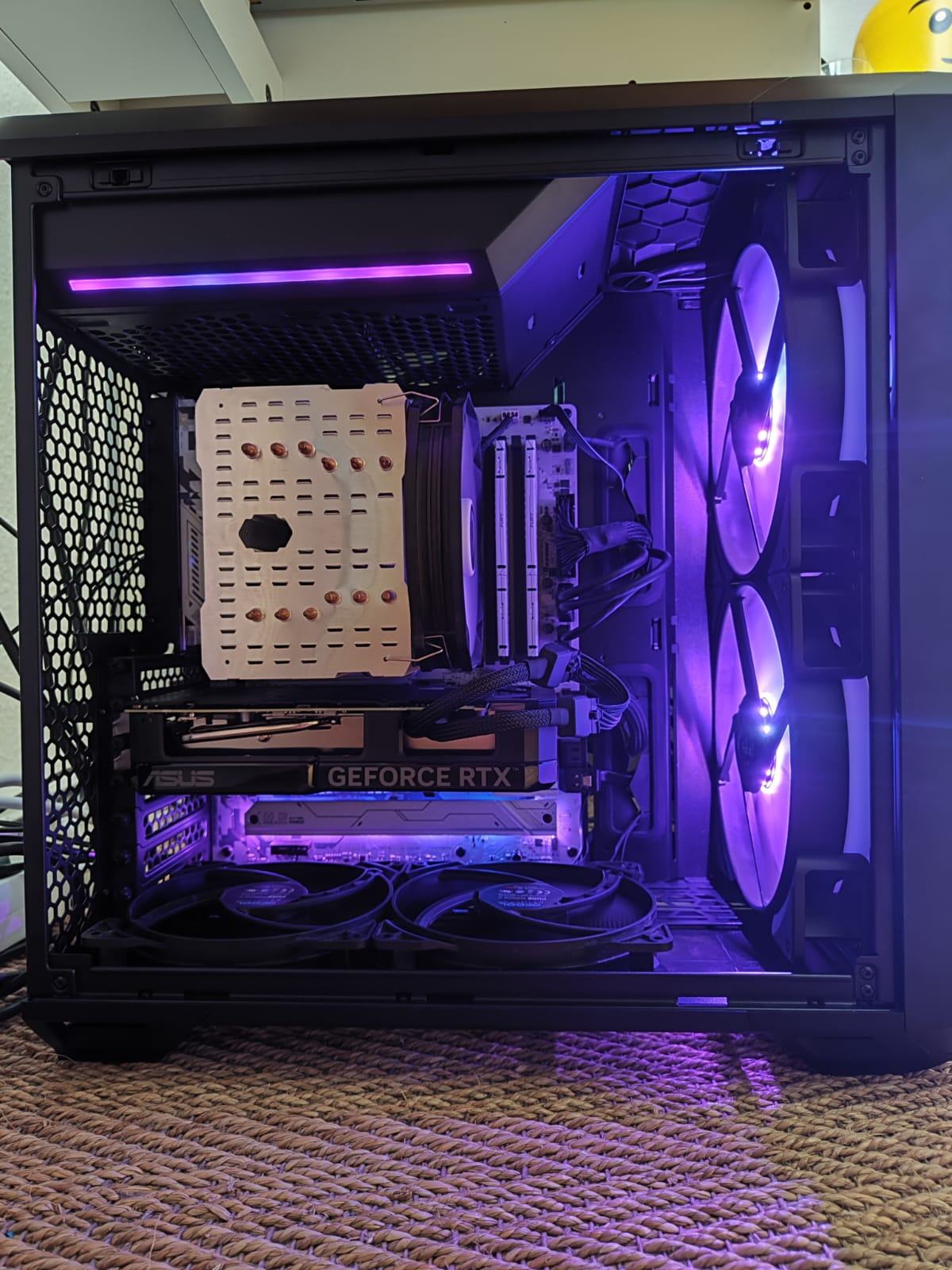

Das Gehäuse ist ein Lian Li PC-A51. In der Front sitz ein BeQuiet Silent Wings 140mm Lüfter welcher konstant mit ca. 800RPM läuft und Luft ins Gehäuse zieht. Hinter der CPU sitzt ein BeQuiet Silent Wings 120mm Lüfter welcher Konstant auf ca. 700 RPM läuft und Luft aus dem Gehäuse befördert. Im Deckel ist ein Arctic F12 PST welcher bei ca. 600RPM ebenfalls ausbläst.

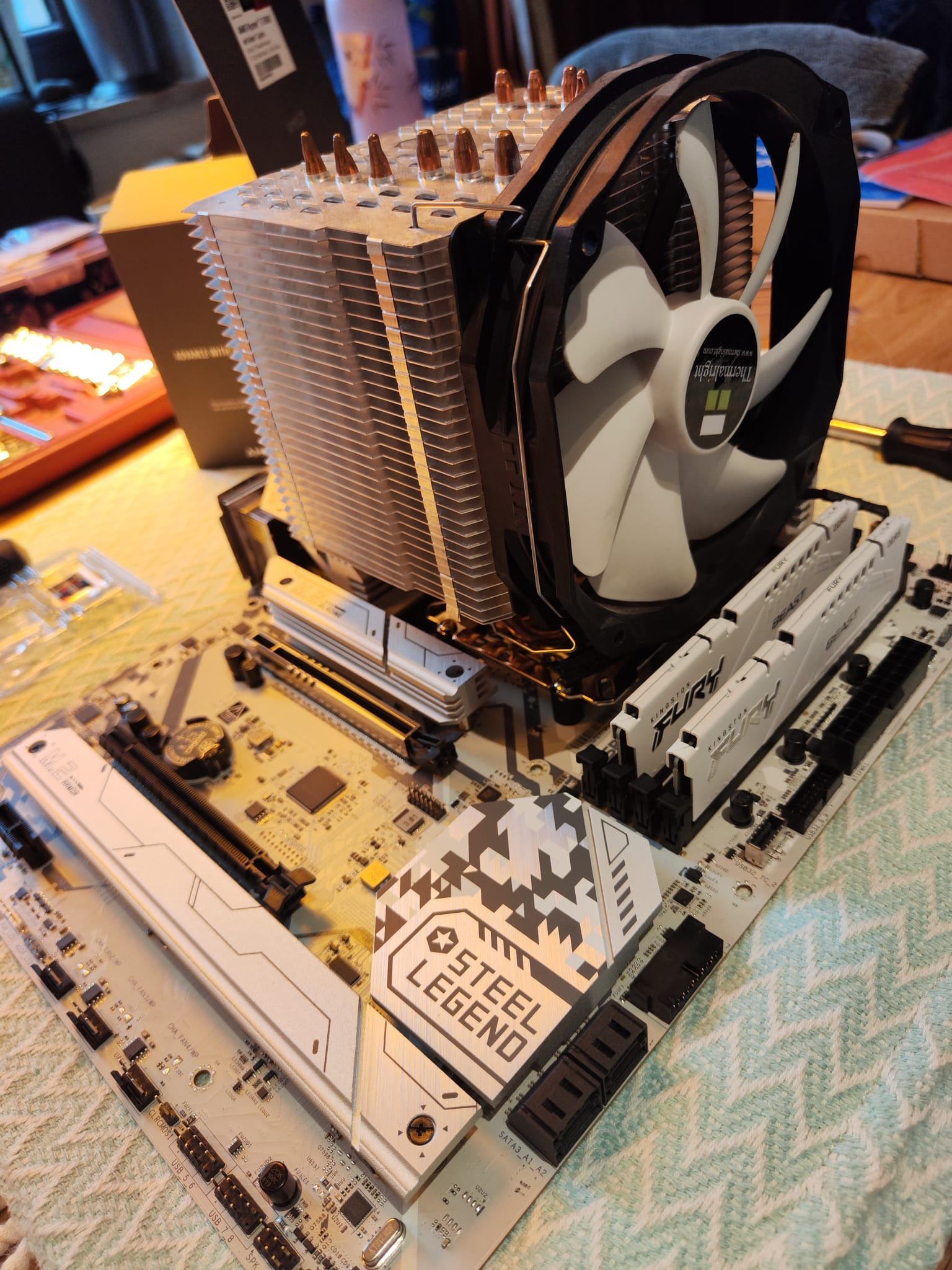

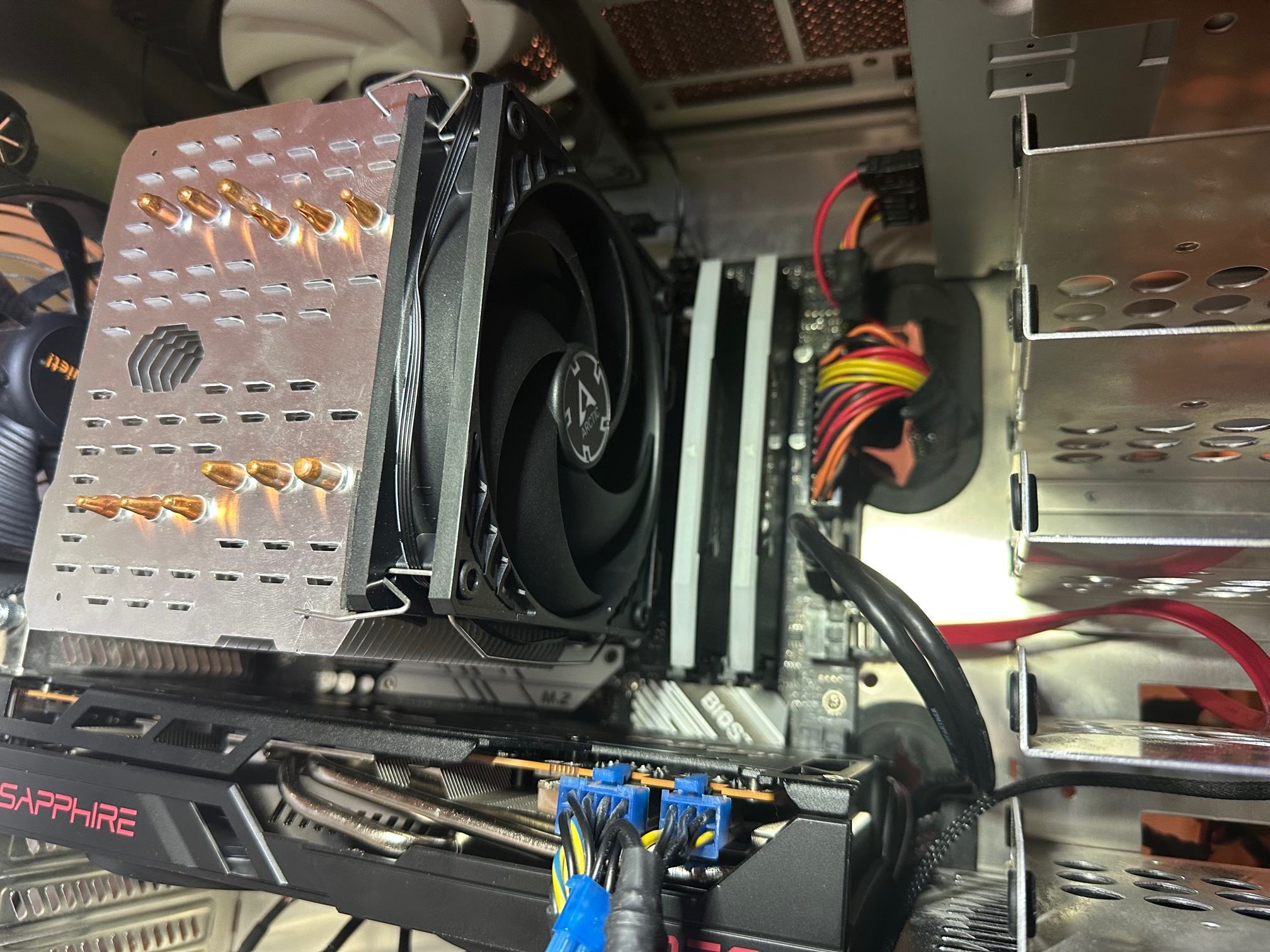

Auf dem Macho HR-02 kommt ein aktueller Arctic P12 PWM zum einsatz den ich mittels Moosgummi entkoppelt habe und der mit den Originalklammern befestigt wurde. Der Lüfter läuft konstant bei 700 RPM.
Das System ist insgesamt sehr Leise und fast nicht wahrnehmbar.
Die Messungen wurden mit geschlossenem Gehäuse unter Anwesenheit einer Sapphire Pulse Radeon 7600XT vorgenommen.
Die Raumtemperatur lag bei ca 25° C bei die Luftfeuchtigkeit etwa 55% (war schwül gestern)
Wie üblich, bin ich mit meinem Kabelmanagement nicht ganz glücklich. Aber ich geben die Schuld dem Gehäuse
Ich betreibe die Rechner grundsätzlich unter Linux. Daher kann ich nicht die üblichen Screenshots/Tools liefern. Es kamen hauptsächlich Konsolenekommandos zum Einsatz für die Messungen. Falls es den Wunsch gibt, kann ich mir aber auch noch einmal die Mühe machen etwas grafischens zu finden, und Screenshots zu machen.
Hier ein paar Messungen:
- TCTL (CPU Temp im BIOS?) war 36°
- Ohne Tätigkeit auf einem Gnomedesktop ist die TDIE Temperatur bei ca. 30-31° C. Der Kühler und die Heatpipes so wie Kühlerbodenplatte fassen sich kalt an.
- Meine Tests mit "stress -c 12" (100% CPU Auslastung mit 12 Threads - ähnlich prim95)haben ergeben, dass die Temperatur langsam gegen 75-80°C geht und dort bleibt. Ich muss mir hier nochmal die genauen Frequenzen anschauen aber die waren nach einer halben Stunde immer noch alle Kerne bei ~ 4,8GHz und keinThrotelling zu sehen,. Ich muss mir aber etwas zum besseren Protokollieren überlegen. Es sah aber so aus als würde nichts drosseln. Nach 30 Minuten war der Kühler bzw. die Heatpipes dann auch Handwarm.
- Beim Spielen (Hogwarts Legacy, Slime Rancher 2, Hot Wheels Unleashed) ging die CPU Temperatur nicht über 60-70° hinaus und die Performance der 7600XT entspricht den Erwartungen.
Ich muss mir wohl nochmal Gedanken machen wie ich das grafisch einfange und präsentiere.
.
