Hallo,

ich möchte hier ein neues Projekt anfangen. Es ist in meinen Augen eines der schönsten Gehäuse überhaupt. Es ist das Temjin TJ07 von Silverstone.

Mir ist klar, dass es bereits zig Mods über diese Gehäuse gibt.

Ich möchte auch kein "mega - neuer - ultra - mod" bauen, nein, das für mich gesteckte Ziel soll sein, endlich mal ein Gehäuse zu bauen, in welchen die Kabel mal "sauber" verlegt sind und kein so extremes Chaos herrscht wie bei meinen bisherigen anderen Gehäusen.

Die vorhandene Hardware wird hierfür nicht aufgerüstet sondern von meinem aktuellen PC übernommen, es handelt sich folgenden Komponenten:


WIN 7 64Bit
i7 920
Asus P6T SE
DDR 3 6GGB
120 GB SSD
1TB Festplatte


heute habe ich das Gehäuse bzw. den Innenraum zum Pulverbeschichten gebracht, ist das erste mal, bin gespannt wie es wird.

Gester habe ich die letzten Vorarbeiten beendet. für eine bessere Kabelführung habe ich Löcher gebohrt und gefeilt. Somit dürfte es keine Probleme mit der Kabelführung geben. Ich habe auch vor, ein Beleuchtungskonzept einzubauen, welches die Schaltung von 3 verschiedenen Farben erlaubt, BLAU, ROT und WEISS. Ich werde den CPU-Kühler, den Graka-Kühler, den AGB und die Laing jeweils mit einer LED beleuchten.

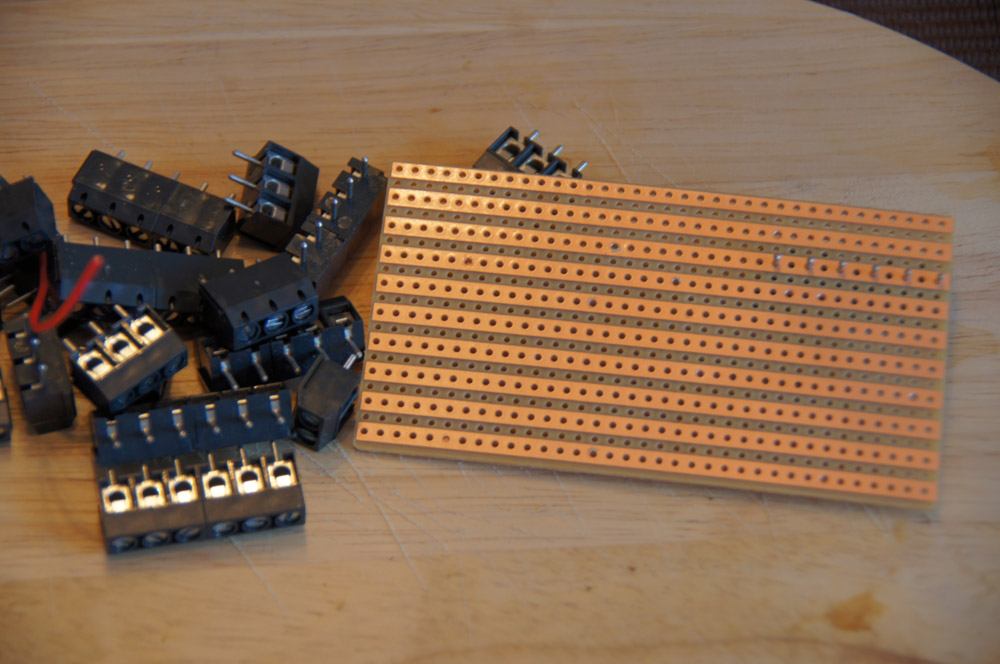

Ich habe vor, mittels einer Lötplatine eine Schaltung zu Löten um die LED zu schalten. Das ganze soll dann zwecks dem Kabelsalat in einem sog. Eurogehäuse untergebracht werden.

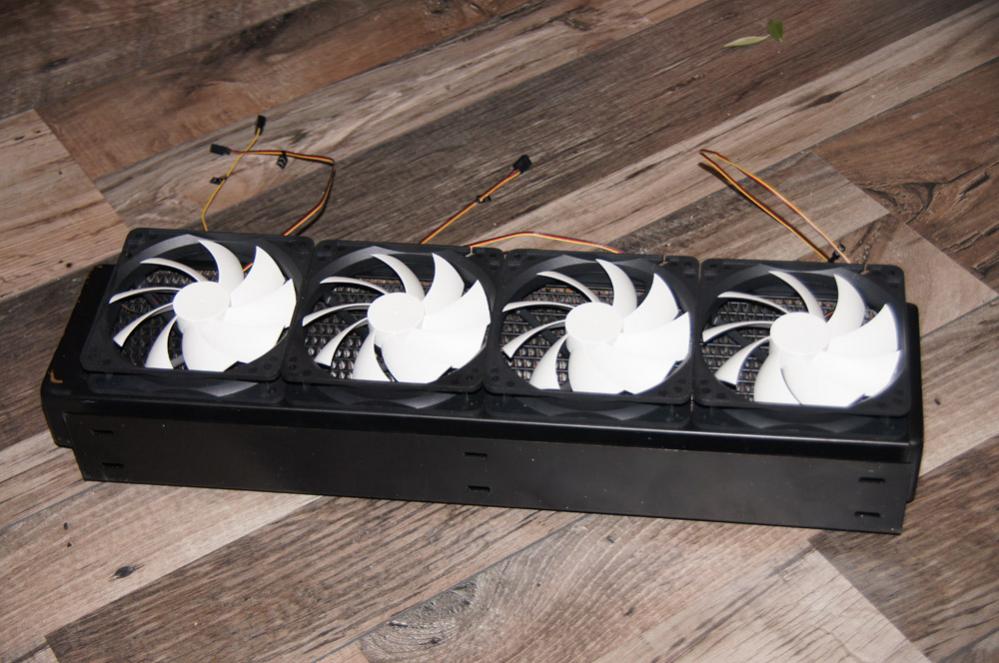

Hier mal ein paar erste Bilder:

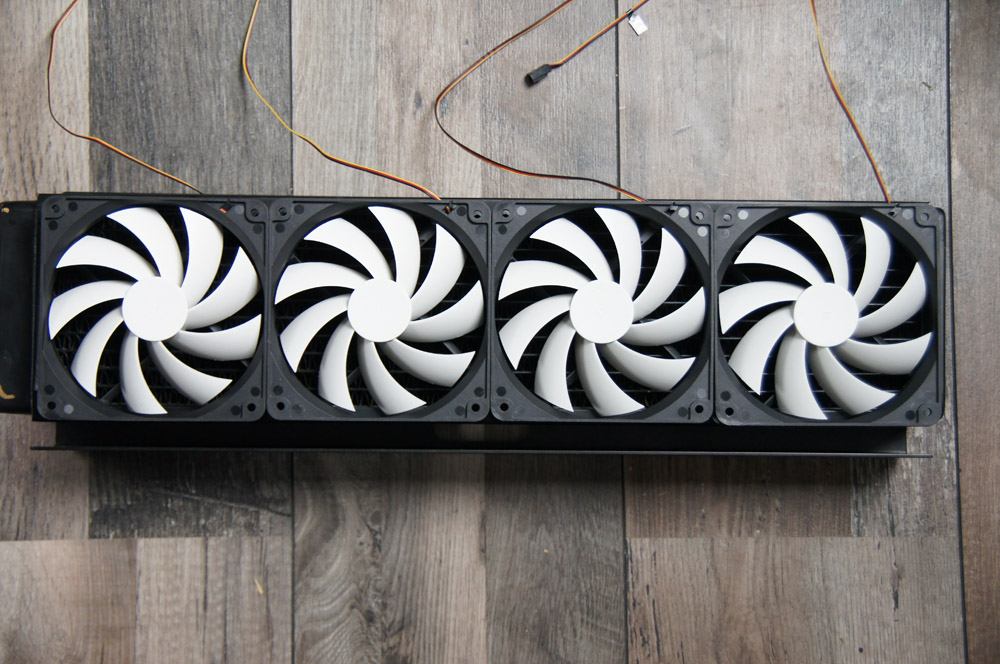

DSC06398.JPG DSC06434.JPG DSC06429.jpg DSC06448.JPG

:cool::cool::cool::cool::cool::cool:


Anhänge

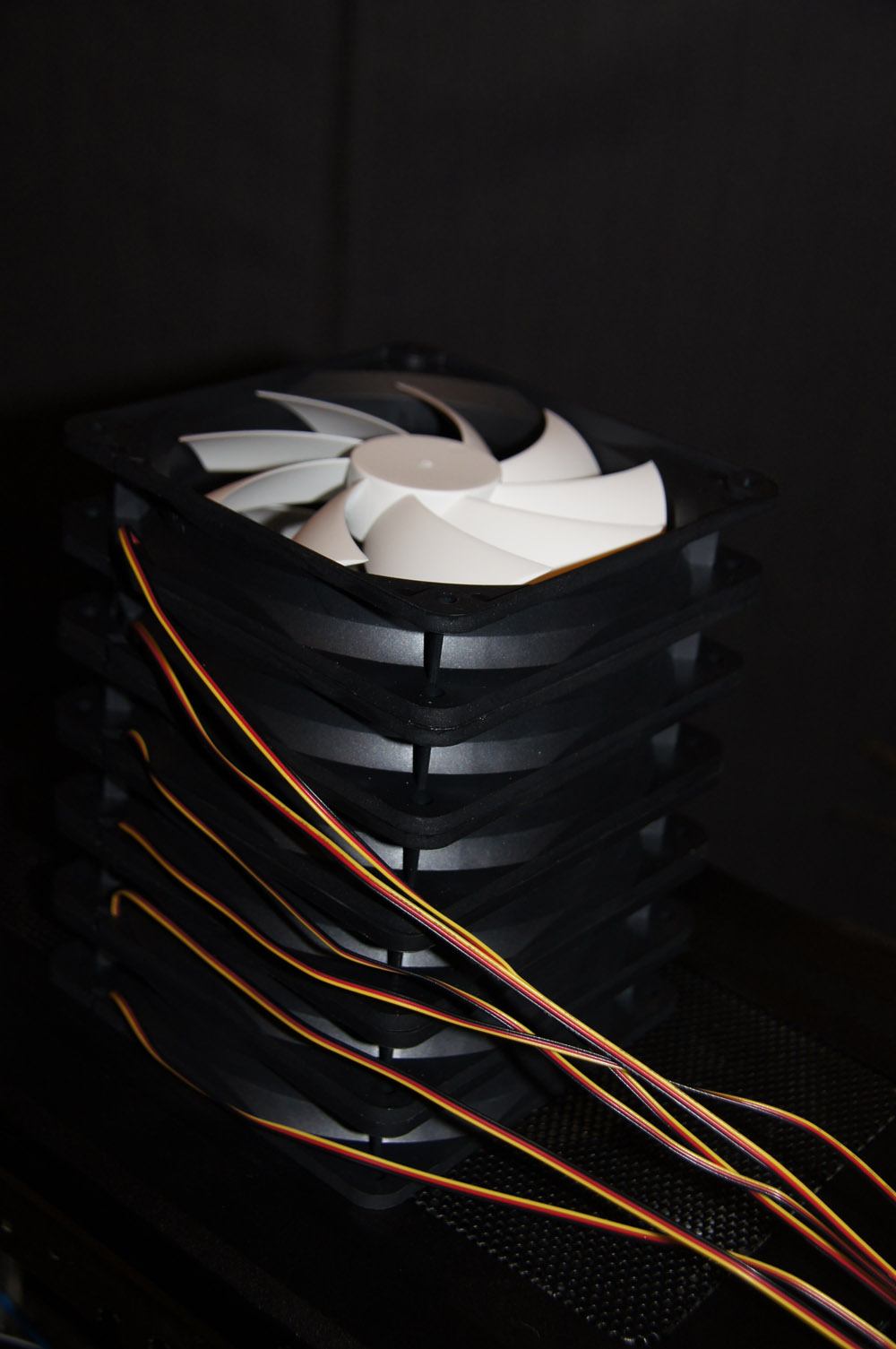

  • DSC06419.JPG
    106,7 KB · Aufrufe: 157
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hört sich gut an , werde ich weiterverfolgen ;)

Gesendet von meinem GT-I9100 mit der Hardwareluxx App

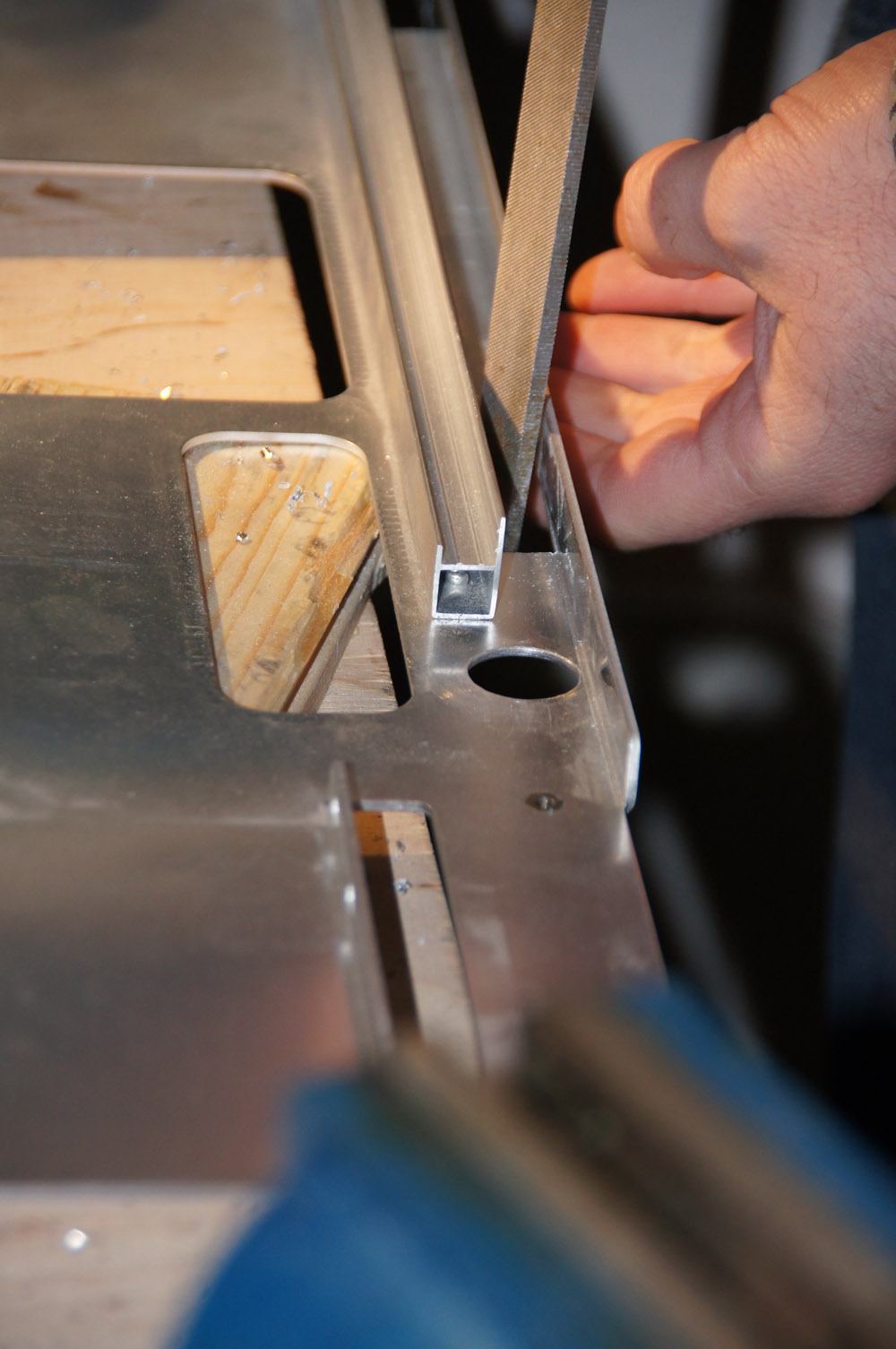

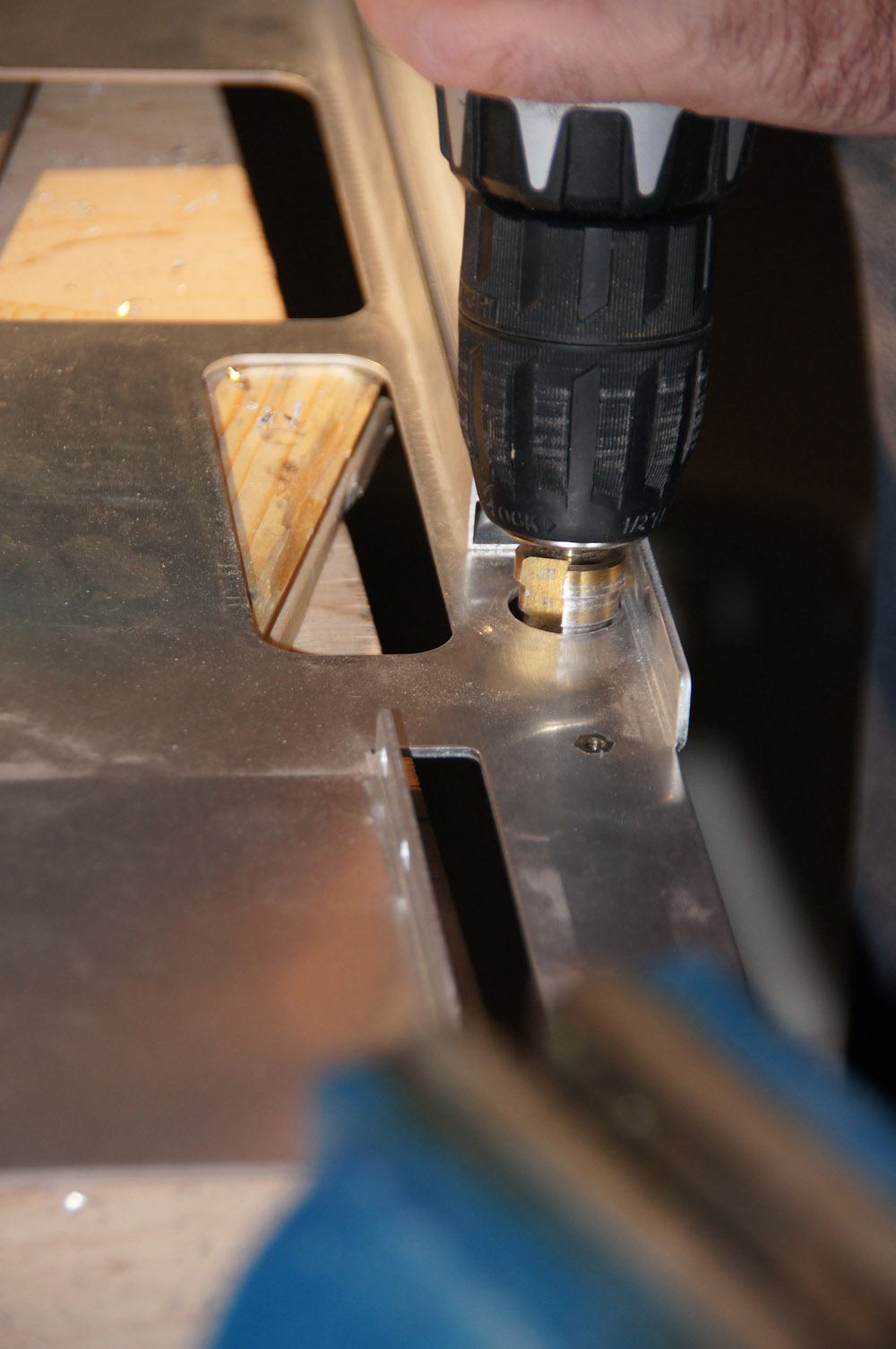

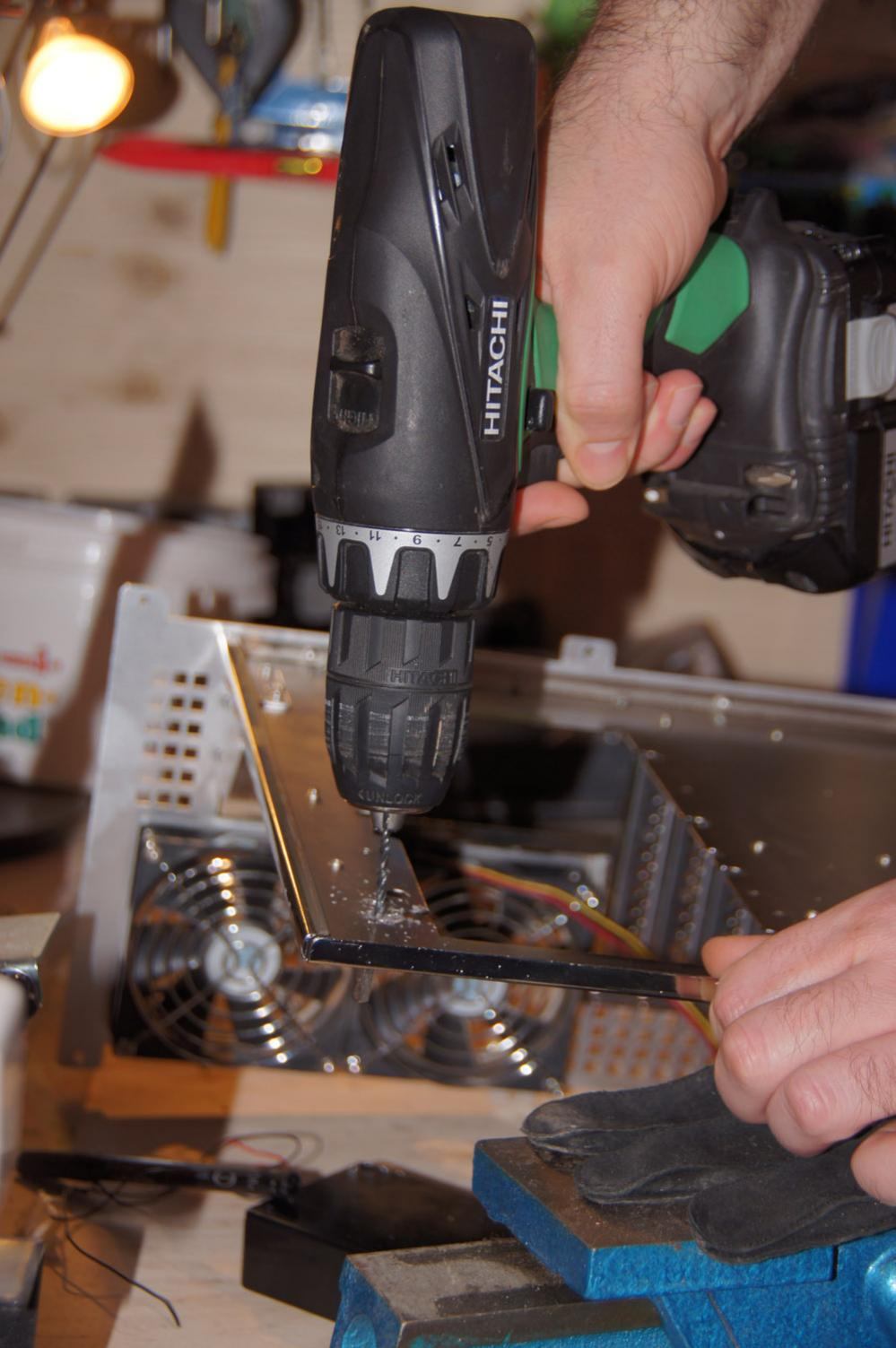

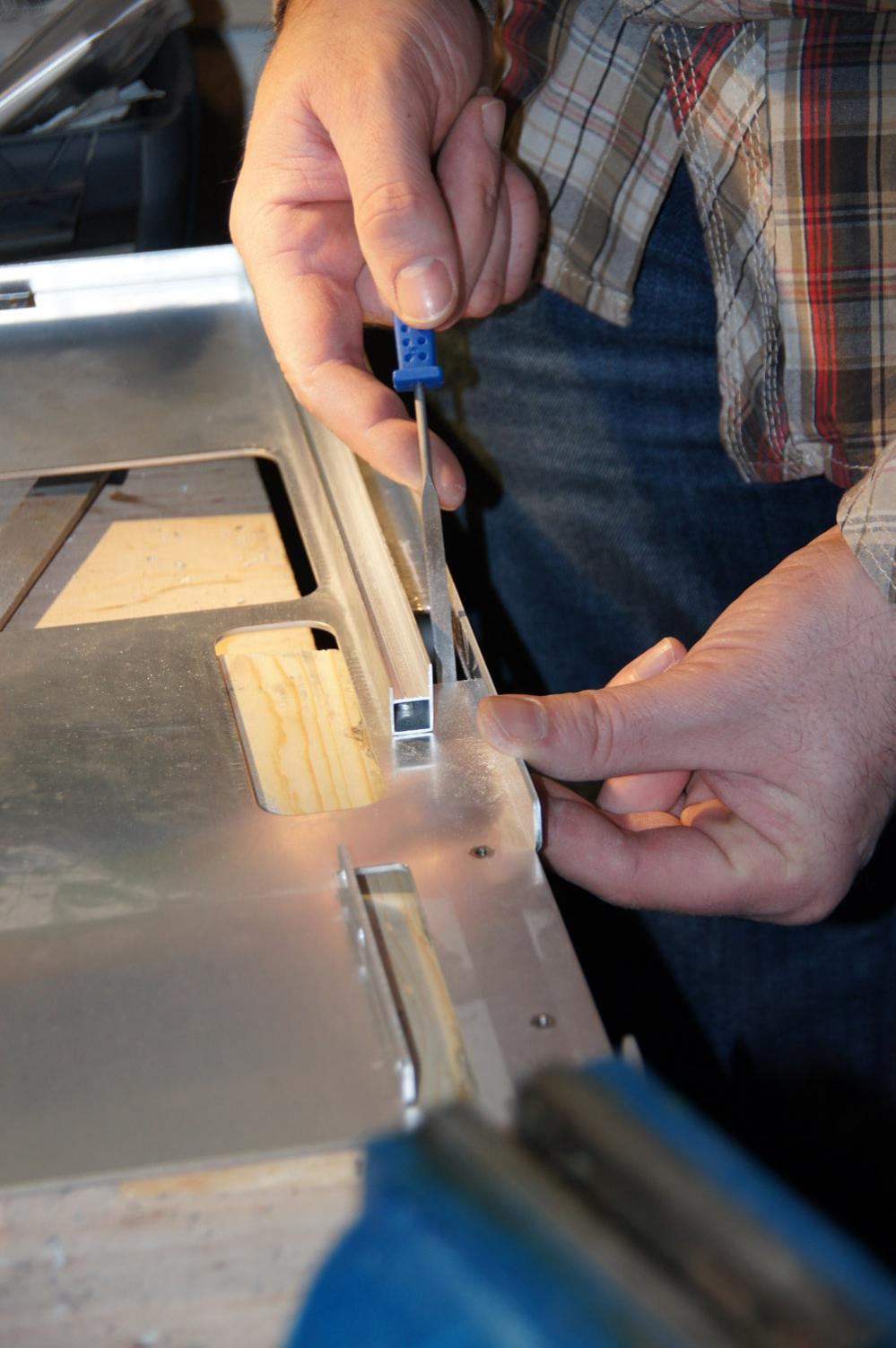

DSC06503.JPGhier noch ein paar Bilder vom "FEILEN und BOHREN"

DSC06485.jpg DSC06487.JPG DSC06504.JPG DSC06502.jpg

:coolblue::coolblue:

Zuletzt bearbeitet:

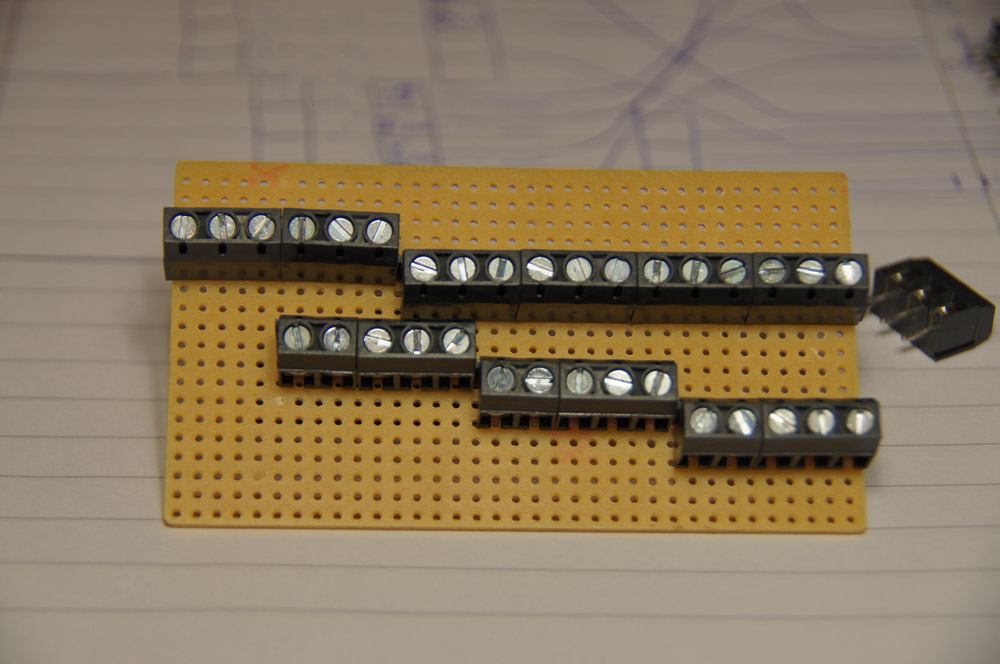

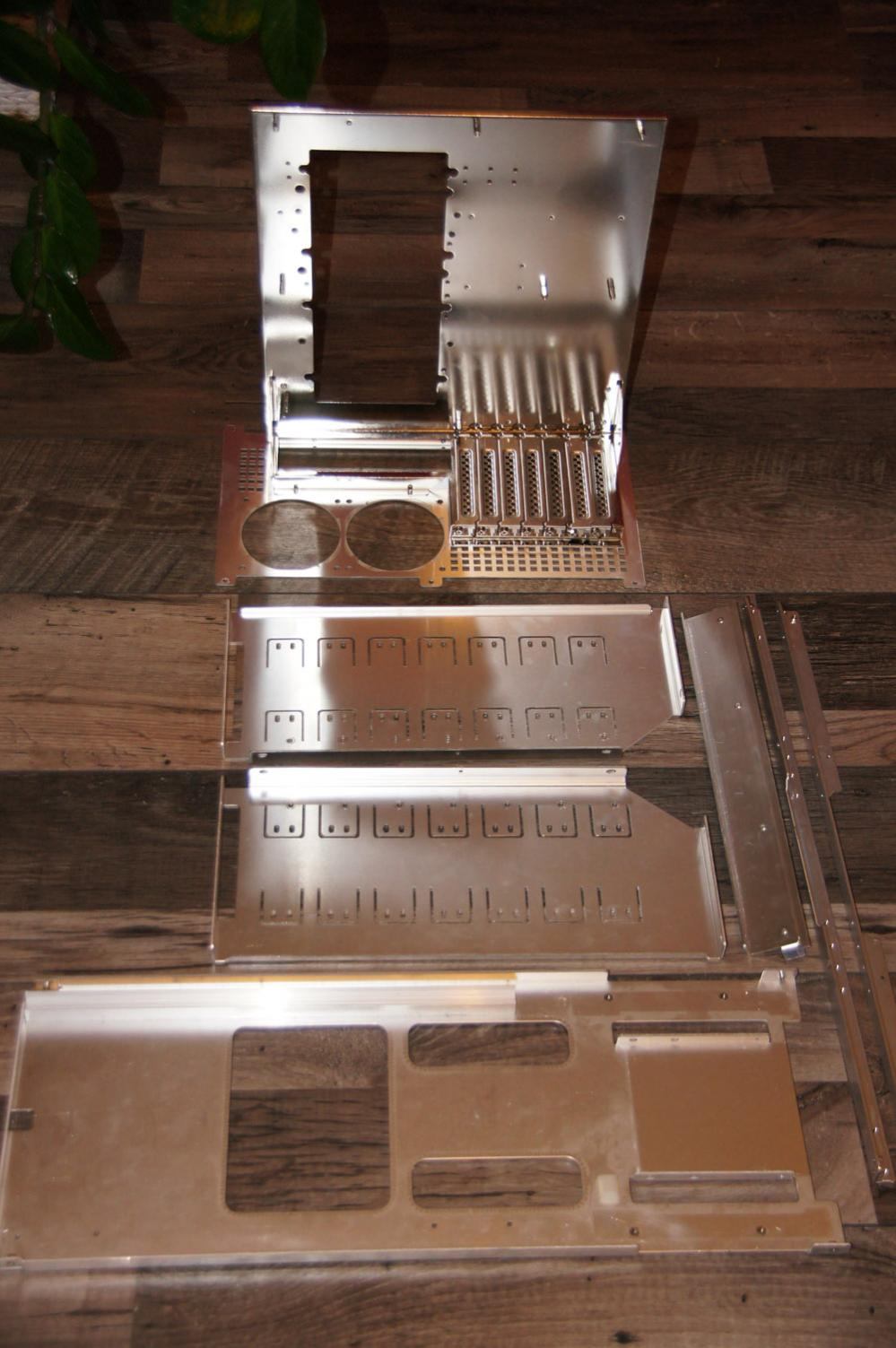

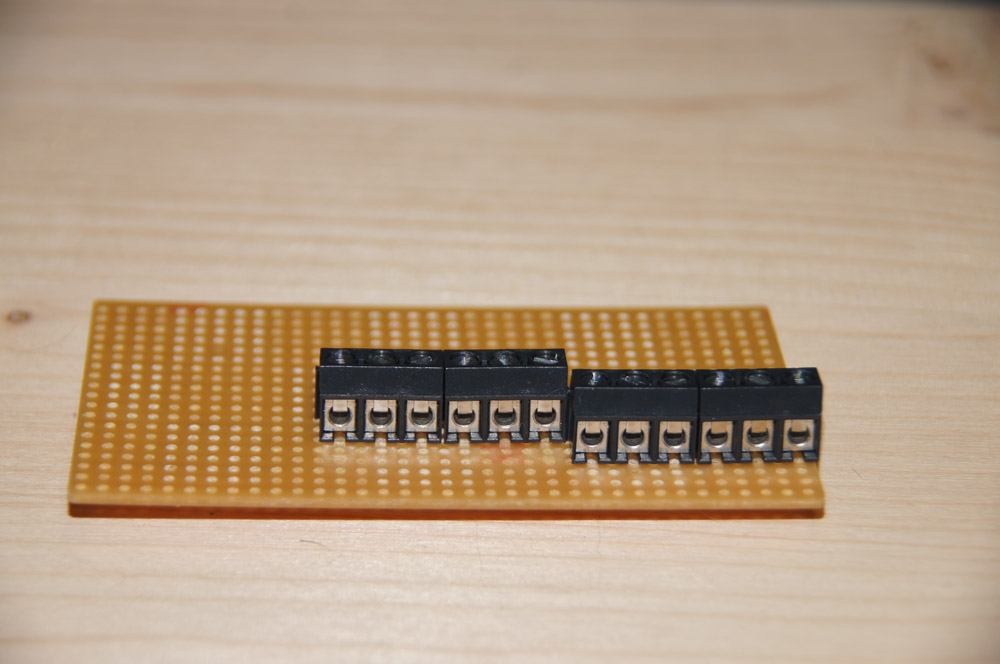

.......und noch ein paar Bilder vor dem Pulvern.... sowie die Platine mal soweit alles gesteckt, muss nur noch verlötet werden, hab zwar kein Ahnung aber kriegen wir schon hin, hat ja damals in der Schule auch geklappt:cool::cool::cool::cool:

DSC06455.JPG DSC06460.JPG DSC06491.jpg DSC06495.jpg

Ich habe mal vorsichtshalber die Schrauben in die Gehäuseteile reingeschraubt. Damit habe ich hoffentlich dann kein Stress mit Gewindenachschneiden etc. Na ja mal abwarten......

Wird eh noch ein bischen dauern da meine Teile mit einem anderen Auftrag mit drangehängt werden, so konnte bzw. kann ich für 30-40 EUR die Teile pulvern lassen.

Ich werde wieder berichten, vielleicht fang ich mit dem Löten der Led oder dem Sleeven der Leitungen mal an.....

See you.....

Zuletzt bearbeitet:
wenn du eh drei farben abdecken willst wieso verbaust du nicht einfach sowas Aquatuning - Der Wasserkhlung Vollsortimenter - Phobya LED-Flexlight RGB-Controller und Fernbedienung Phobya LED-Flexlight RGB-Controller und Fernbedienung 83156 oder Wireless RGB-LED-Controller & RGB-Dimmer mit Touch-Fernbedienung - 12V / 24V, 39,95 € mit passenden rgb leds (gibts sowohl als flexlights als auch als lose 5mm led's)
damit haste wahrscheinlich weniger aufwand bei mehr farbmöglichkeiten

ach und kannste bitte die bilder voneinander teilen, sei es nen leerzeichen oder ne leerzeile
hauptsache nen bischen trennung

Hallo,

danke für den Tip. Aber mir ist das mit dem Controller ein zu großes "gesprattel". Ich werde doch einzelne LED nehmen, mit jeweils 3mm. Die Löcher hatte ich auch bereits vorab gebohrt.

Die Schaltung erfolgt dann wie gesagt über die Lötplatine und diese verschwindet dann sauber in dem Eurogehäuse. So müsste es gehn und obendrein noch gut aussehn.

Hab mal mein Profilbild hochgeladen!!!

---------- Post added at 13:31 ---------- Previous post was at 13:18 ----------

So und jetzt meine Signatur

hi, wozu genau hast du gefeilt und gebohrt? sind das durchführungen o.ä.?
i-atx mod hast du nich vor, oder?

Hallo, gebohrt habe ich um später mit der kabelverlegung flexibel sein zu. Es sind auf dem mainboardtray jeweils kleine Bohrungen M3.

Dann habe ich unten an dem kleinen stück der bodenplatte hinter dem mainboardtray 2 lange rechteckige Löcher gebohrt und dann gefeilt. Ebenfalls habe ich dann am Anfang des mainboardtray noch ein größeres rundloch gebohrt.

Somit dürfte ich für alle Kabel Eventualitäten gerüstet sein. Ich möchte die Kabel dann so gut wie es geht hinten verlegen um vorne eine cleane Optik zu behalten.

So es ist so weit, der große Moment naht. Teile geholt, echt super Service, hat gerade mal ne knappe Woche gedauert. Sehr freundliches Verhalten, ist ne riesige Firma. Ich hab da mal angerufen und einfach gefragt, ob sie auch mal "Kleinaufträge" machen. Ich hatte dann von meinem Projekt erzählt und ich bekam sofort das ok. Ist in der Nähe von Heilbronn. Und das ganze für unfassbare 35 € !!!!! zzgl. 5 € für die Kaffekasse :-)

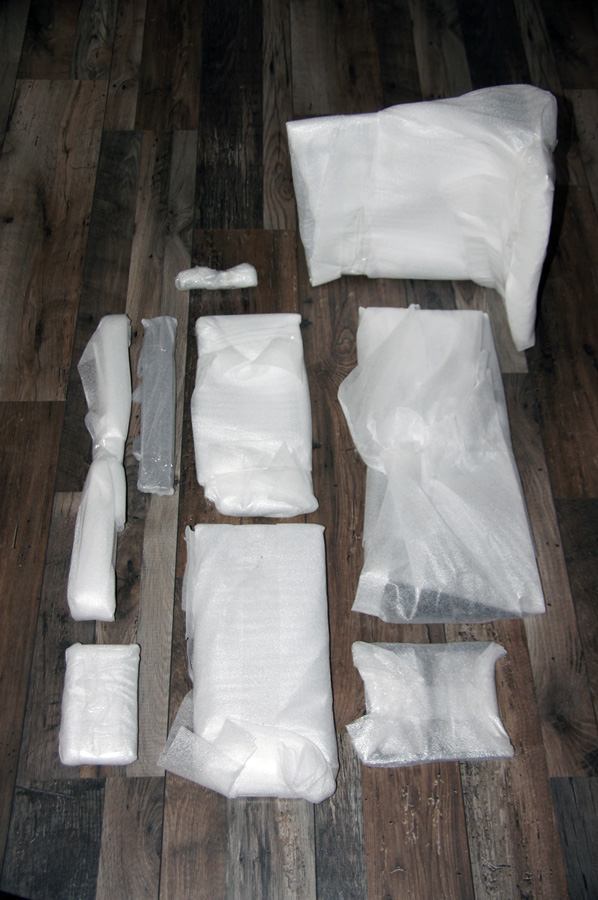

Also wie gesagt, hier liegen die Pakete....

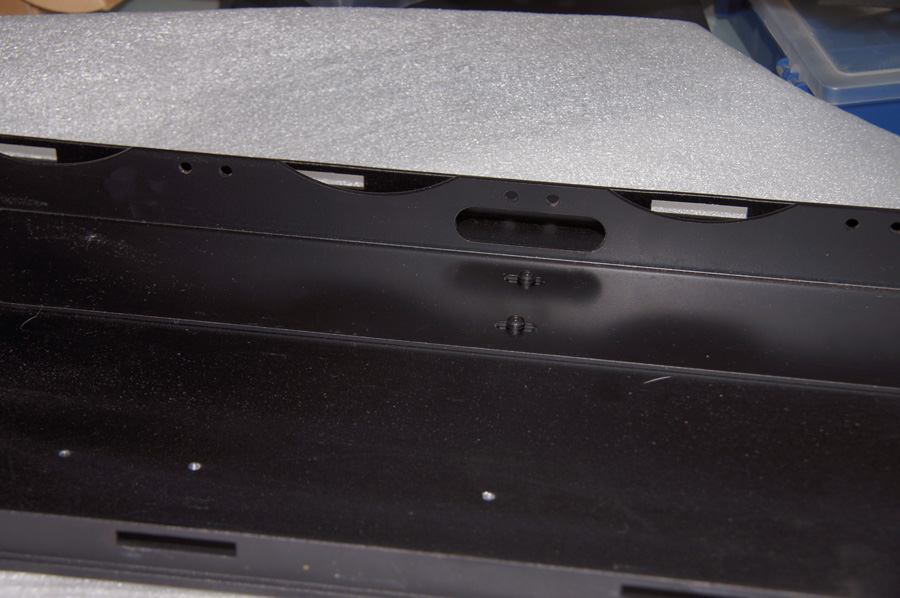

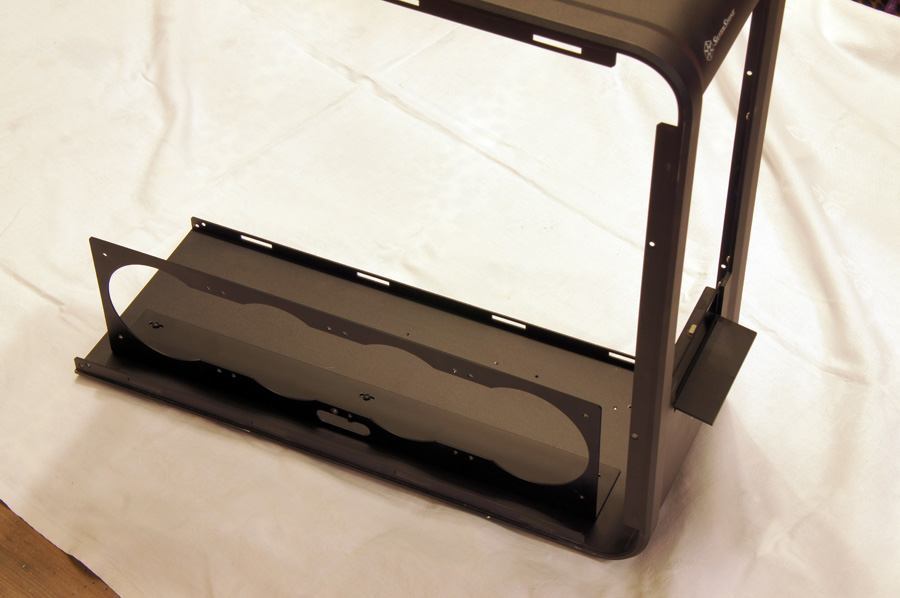

und so siehts ausgepackt aus .....

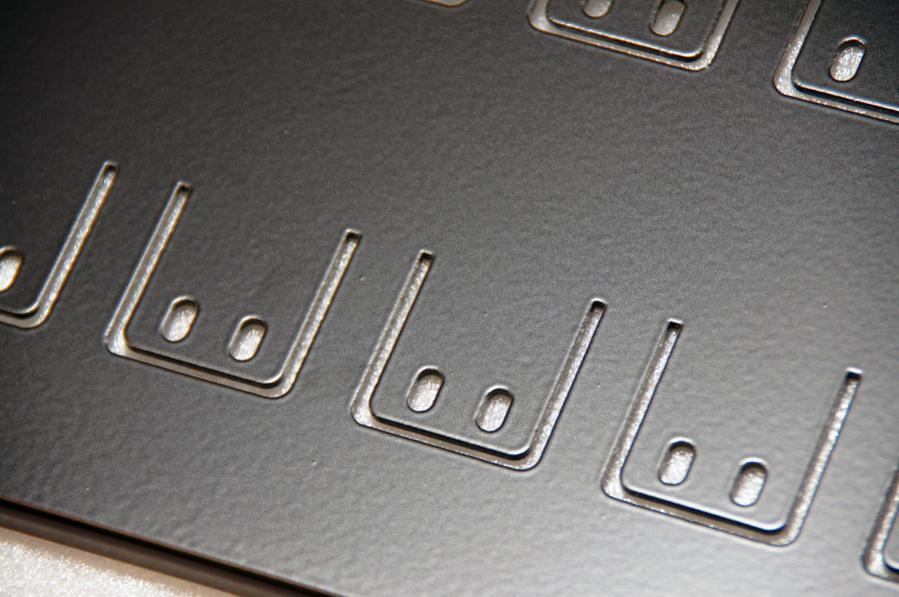

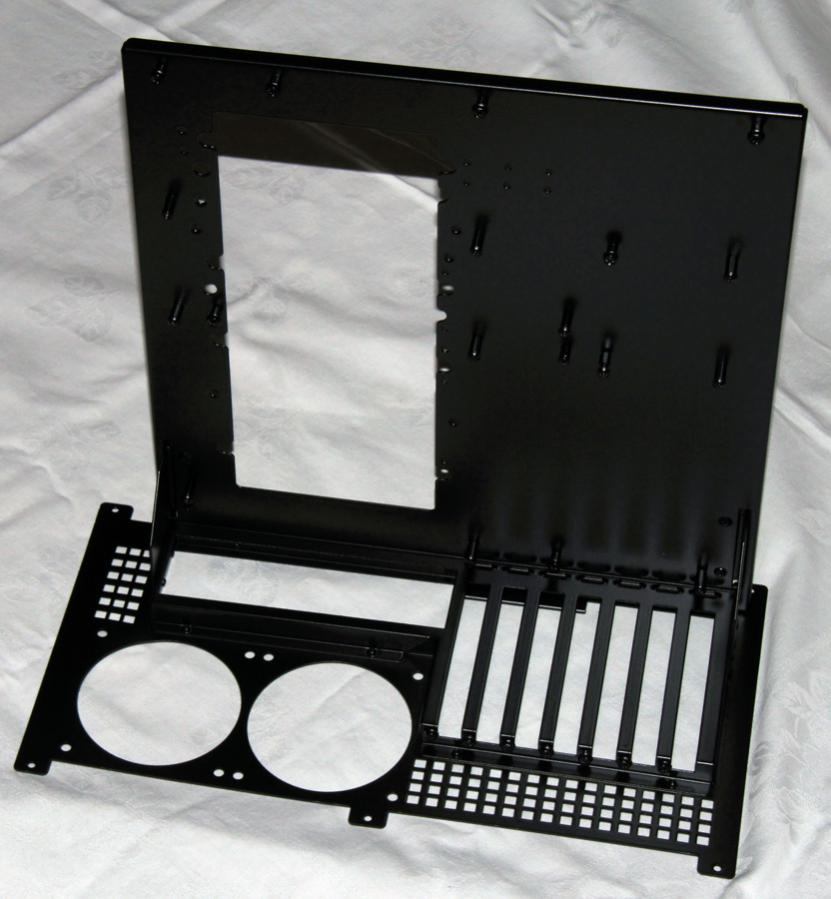

DSC07044.jpg DSC07061.jpg DSC07050.jpg DSC07058.jpg

Das war für mich das erste "Pulvern" habe also keine Vergleiche. Aber ich bin von der Qualität und dem Ergebnis begeistert. Das Projekt läuft also gut an, so kanns weitergehn
:banana: :bigok: :banana:

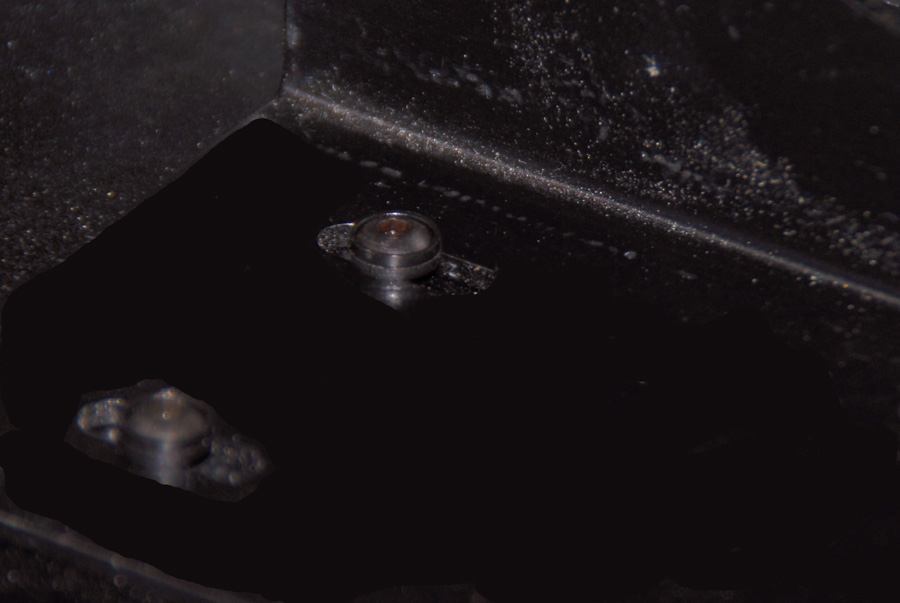

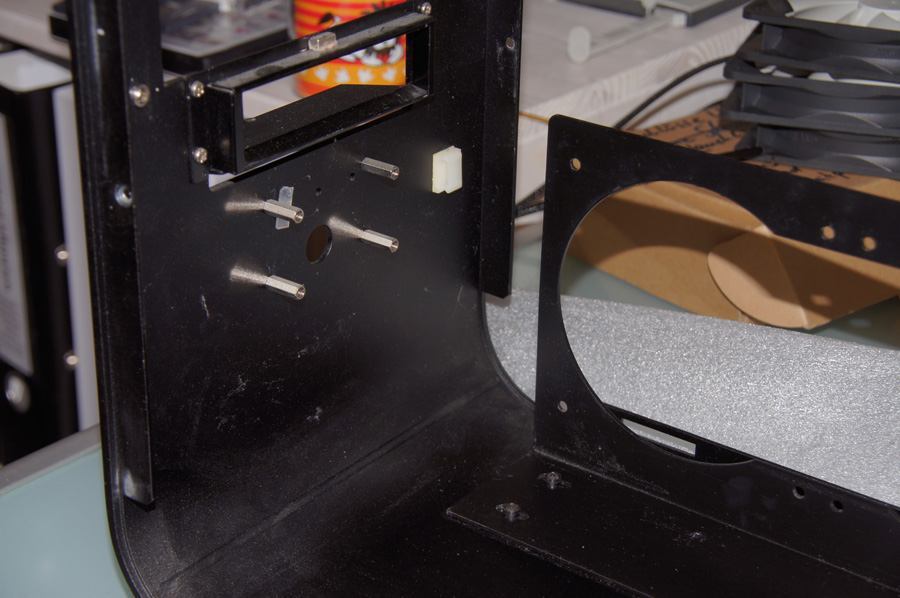

und hier mal die Radiatorhalterung ...






Ich habe hier die gaaaanz schwarzen Imbusschrauben von Nils genommen, wenn schon denn schon . . . .:)

echt feine teile haste da. das auspacken und zusammenbauen ist fast das schönste :)

Yep! Wie recht du hast! Und da lass ich mir auch mal so richtig zeit. . .

Morgen kommt ein bisschen sleeven dran. Möchte die Leitungen mit power reset etc. sleeven. Ich möchte ein breites Sleeve nehmen und dann die letzten 10 cm mit kleinen Einzelsleeves die Schalter versehen.

Gute Nacht . .

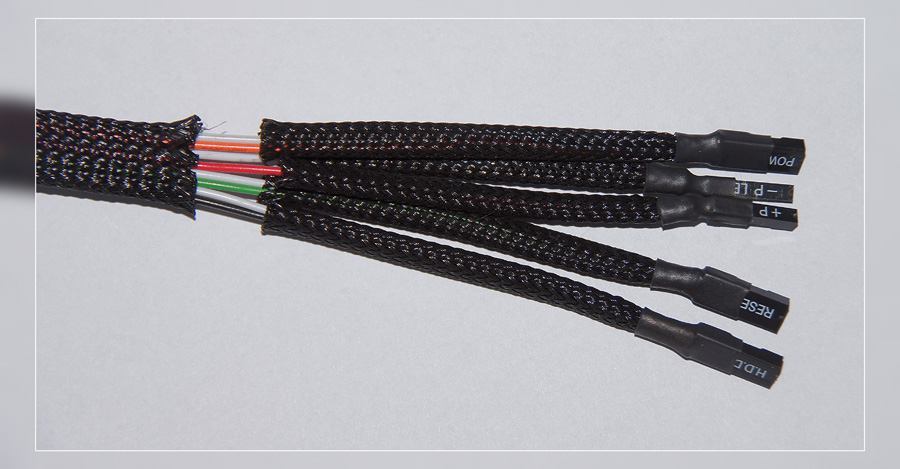

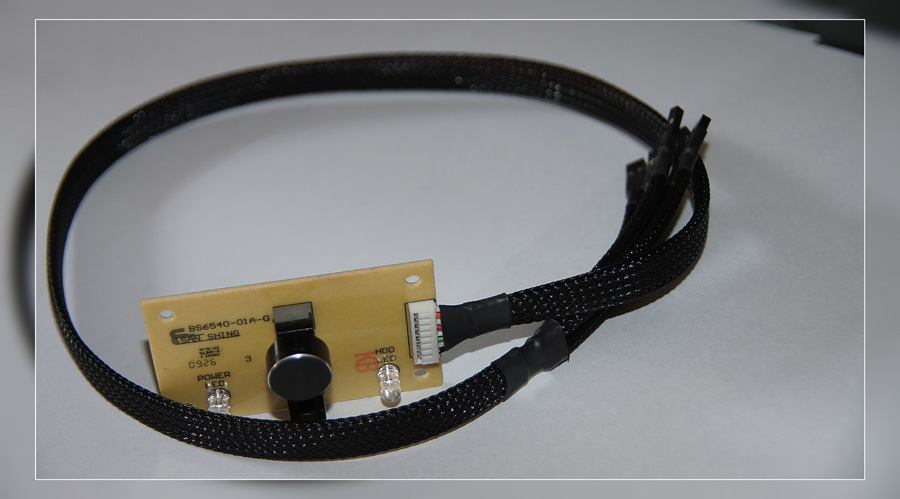

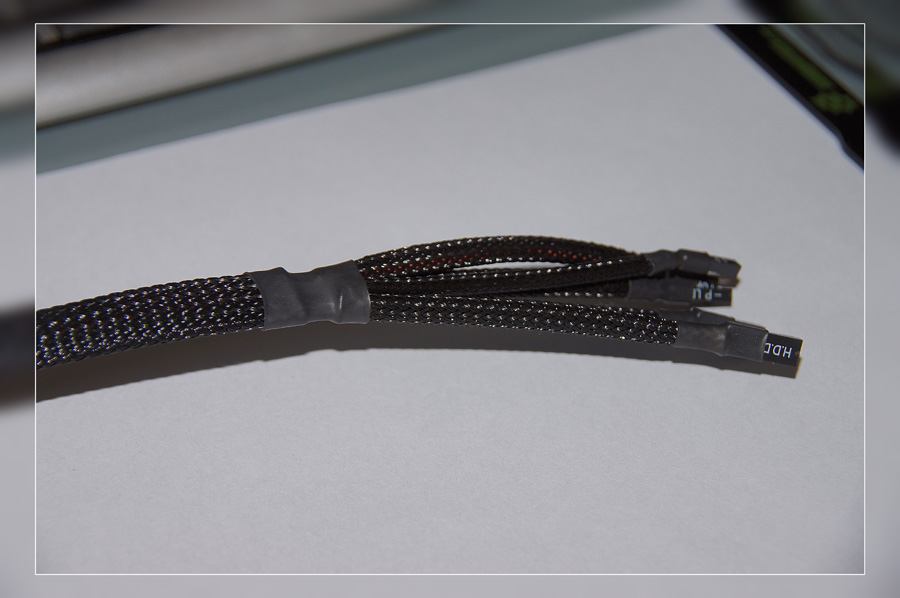

Ich habe nun die Kabel für den Startknopf, Reset etc. gesleevt. Dazu habe ich den Kabelstrang am Stück gelassen und die letzten 7 cm der Kabel einzeln gesleevt.

Hier das Ergebnis:

DSC07123.jpg DSC07124.jpg DSC07126.jpg DSC07129.jpg DSC07141.jpg

Aber ganz ehrlich, so richtig zufrieden bin isch mit dem Ergebnis nicht. Das Sleeven an sich hat zwar gut geklappt und sieht auch gut aus, aber ich finde , dass einzelne Sleeves vielleicht doch schöner aussehen würden?

Was meint ihr???

:(:confused:

1. Von Dick auf Duenn sieht immer bescheiden aus.
2. Wenn, dann wuerde ich keine Gap machen, sondern direkt von Dick auf Duenn gehen.
3. Stecker mit Shrinken :fresse:

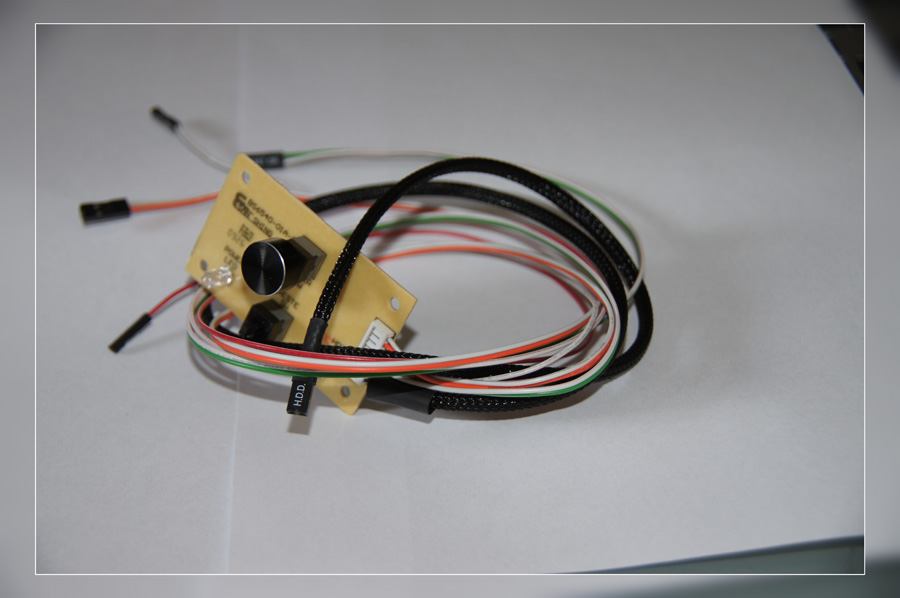

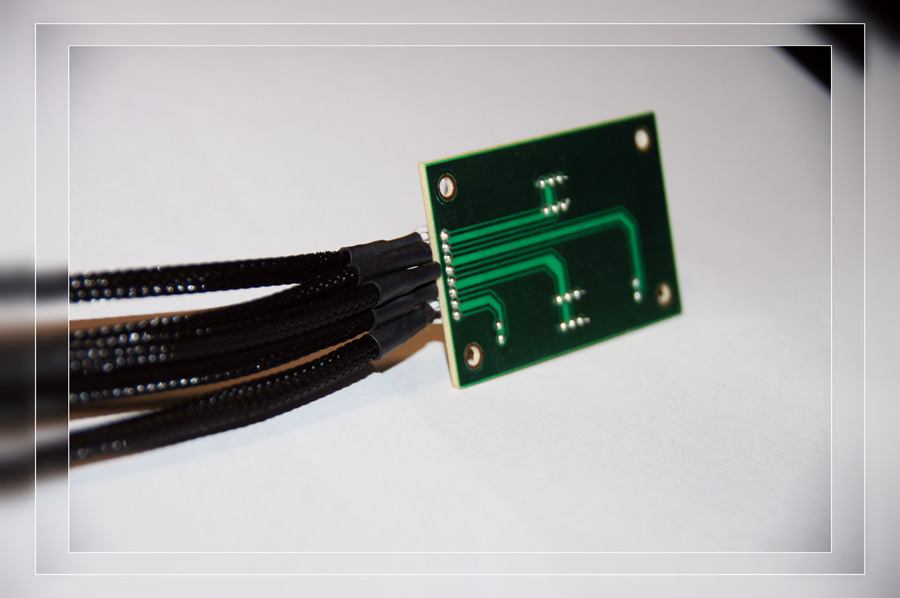

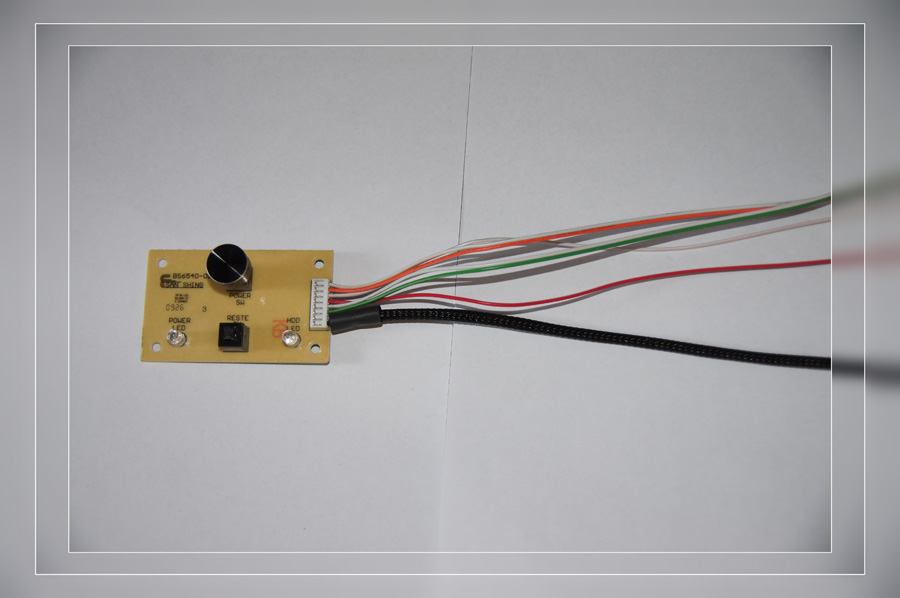

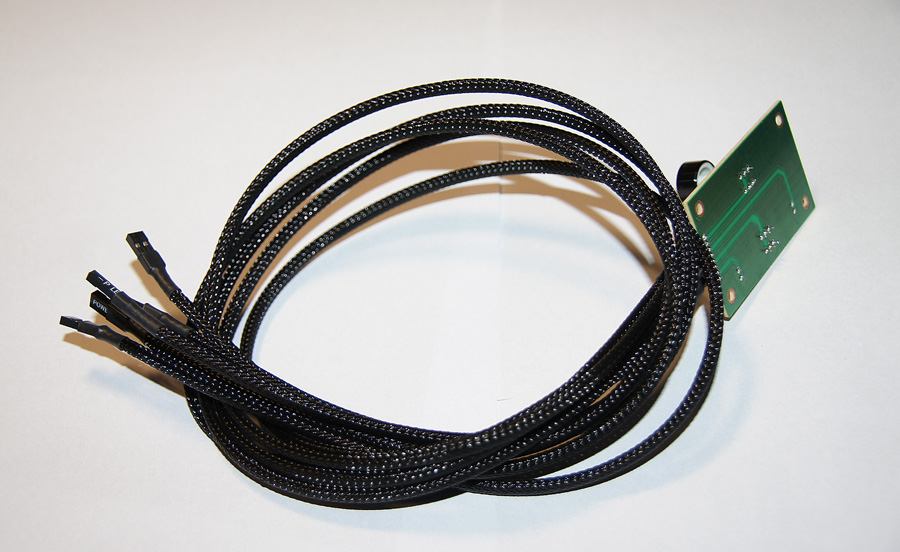

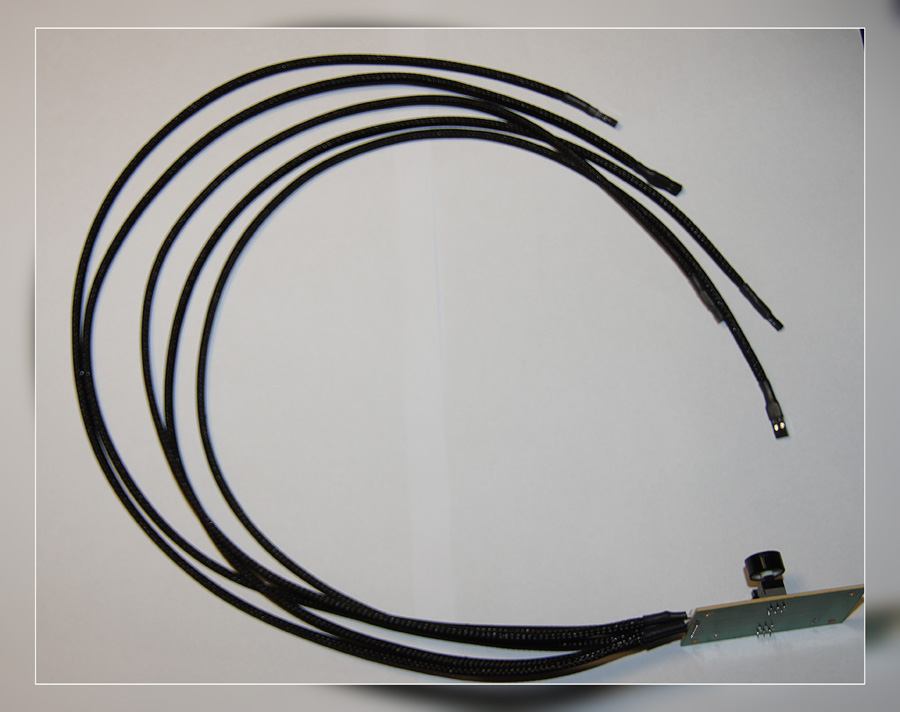

Hab mich nun dazu entschieden, dass einzelne Sleeves mache.

Sieht im Ergebnis klasse aus und viel besser als die alte Version mit nur einem großen Sleeve, hier Mal die Pics:

DSC07143.jpg DSC07145.jpg DSC07224.jpg DSC07227.jpg DSC07229.jpg


:banana:

Hallo Leute, bin wieder am weiterwurschteln,

hab da mal ne Frage bezüglich des Radiators. Ich hab ein 480 Radi unten drin bzw. mach ihn rein. Da mein Netzteil von Corsair mit seinen 650 Watt sehr kleine Abmessungen mit nur 15 cm Tiefe hat, könnte ich theoretisch auf der Rückseite des Radis 3 x 120 Lüfter saugend anbringen.

Hab ich dadurch Vorteile, wenn ich auf der Rückseite noch Lüfter anbringe oder nicht? Platz hätte ich, da ich die Laing Pumpe auf der Midplate anbringen möchte und nicht wie die meisten unten reinstelle. Ich finde so eine Pumpe darf man auch ruhig sehn. In meinem alten Case war sie auch zu sehen und ich fands ok.

Was meint ihr zwecks den 3 x 120 Lüfter auf der Rückseite des Radis?

:hmm:

Das wird richtig eng! Aber lt. des ausführlichen Tests von Hesmelaugh bring das ganze doch schon einiges. Gut, ich bekommen keine 4 Lüfter auf die Rückseite sondern nur 3 aber das müsste reichen.

Um das alles dann so rein zu bekommen muss der Radiator milimetergenau eingepasst werden. Der Abstand nach vorne zur Einschaltknopf-Platine ist hauchdünn.

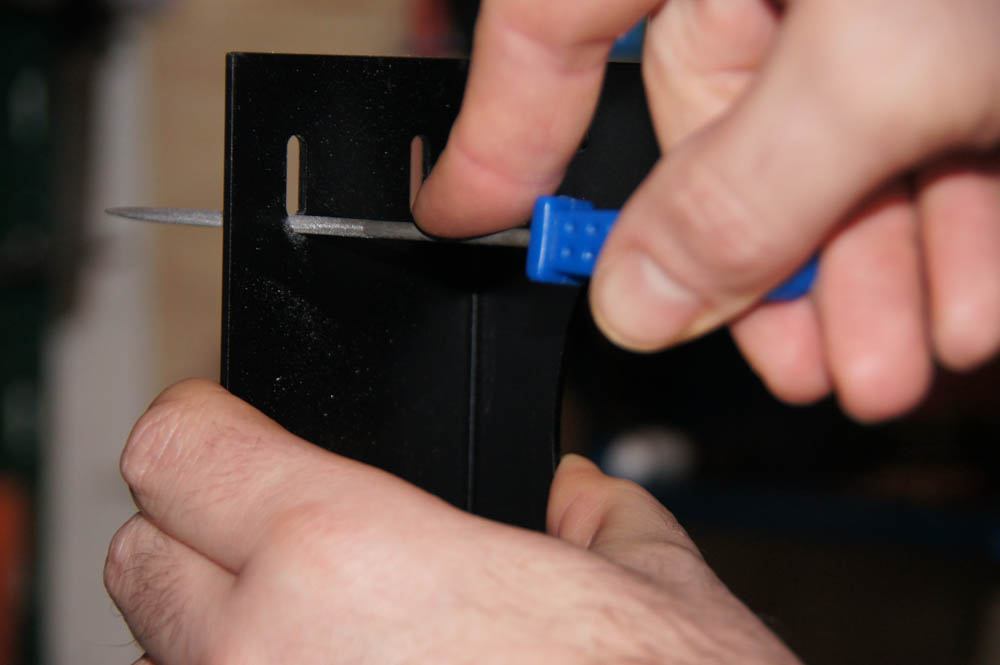

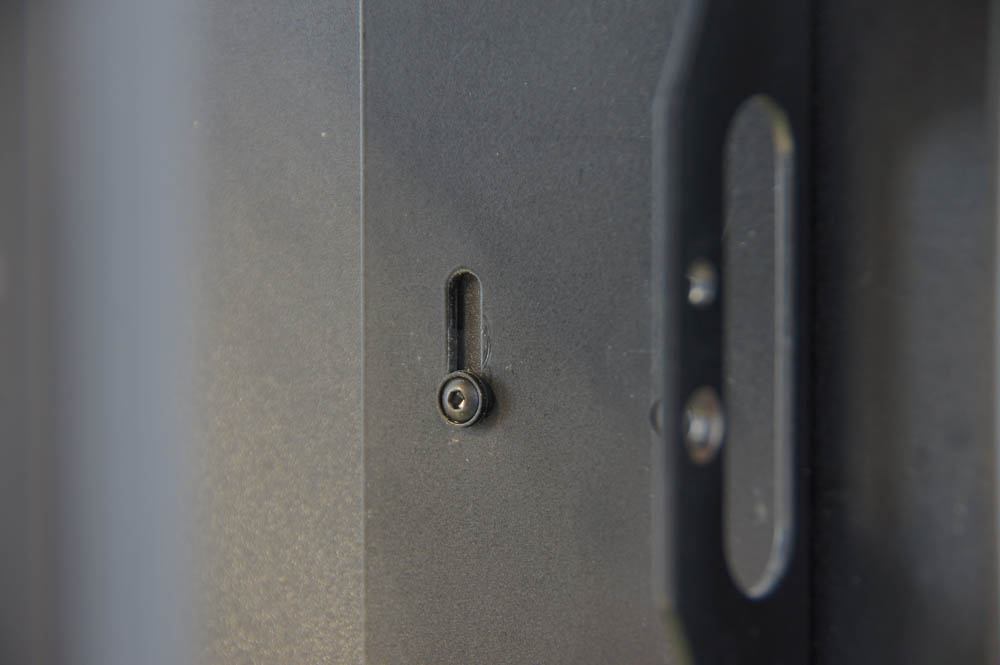

Die vorhandenen Langlöcher der Phobya-Radiator-Halterung werden noch länger gemacht. Dann passts perfekt. Mit Glück bekomme ich sogar noch ein Antivibrationsgummi zwischen Netzteil und Gehäuse unter.

Hier mal ein paar Bilder:


DSC07339.jpg DSC07341.jpg DSC07344.jpg

Dein Mod gefällt!

Schön weiter so ordentlich.

Was die Lüfter am Radi bringen reicht es eigentlich wenn auf einer Seite welche sind. Sandwitch (also Lüfter Radi Lüfter) bringt wenig.

Mfg Bimbo385

Hallo bimbo385 (hey cooler Name),

vielen Dank für das LOB!

Ja ich weiß, wird wahrscheinlich nicht viel bringen, macht aber nix. Im Grunde bin ich eh kein Übertakter und von daher brauch ich eh nicht jedes Zehntel an Temperatur.

ABER: Mein Radiator ist auch ein bischen an den Lamellen verkrazt (gebraucht gekauft in der Bucht) und daher nicht mehr ganz so schön anzusehen. Durch die zusätzlichen 3 Lüfter "lenkt" dies ein wenig das Auge des Betrachters ab

;) :bigok:

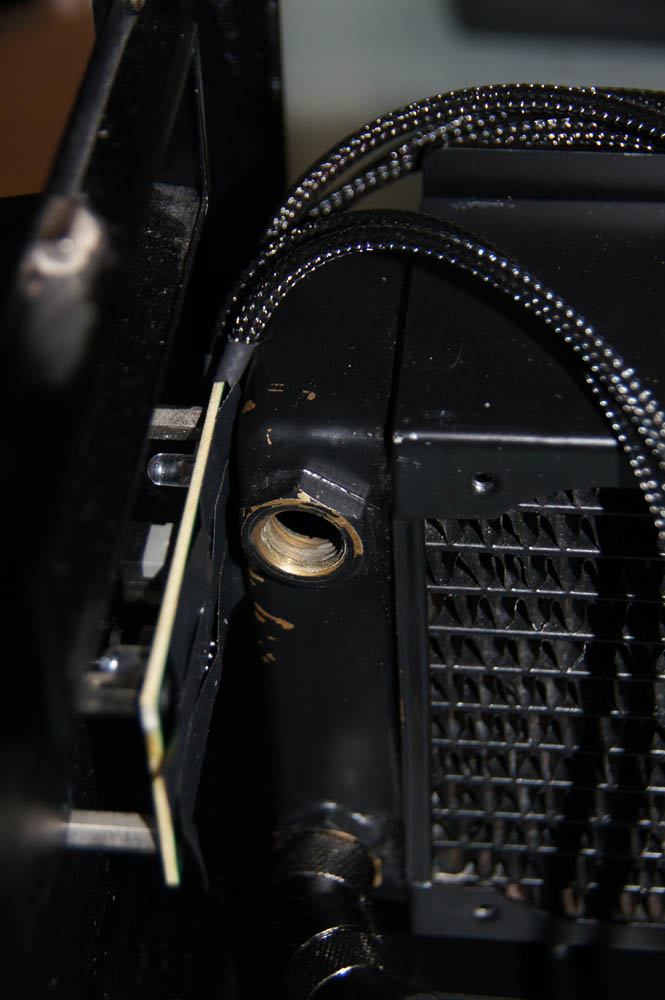

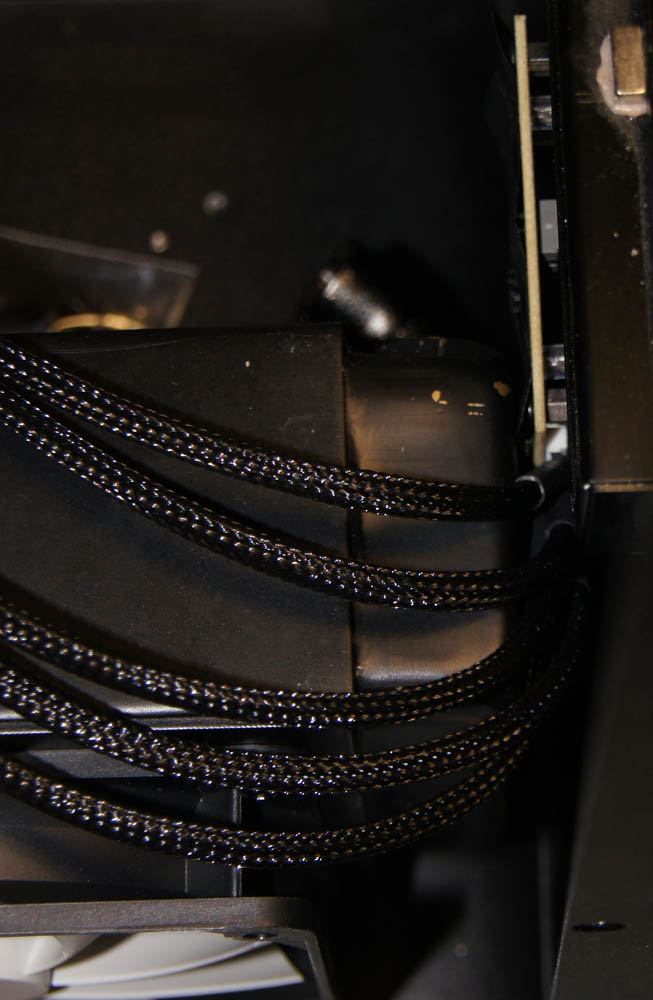

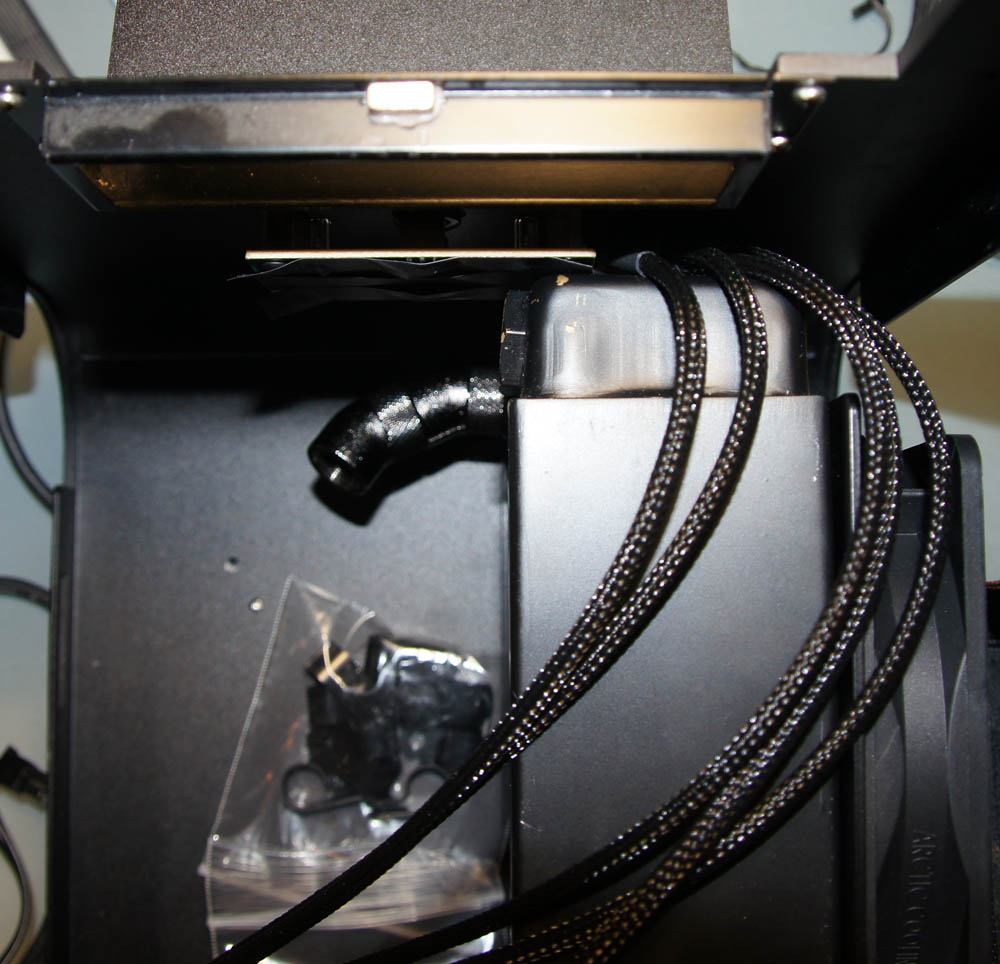

So ich hab mal ein paar Bilder am Start damit man sieht wie knapp der Abstand zwischen Platine und Radiator ist.

Zur Vorsicht dass sich die Platine und der Radi nicht berühren bzw. Kontakt bekommen habe ich mal auf die Platine schwarzes Isolierklebeband draufgepappt, nach dem Motto sicher ist sicher.

DSC07358.jpg DSC07356.jpg DSC07354.jpg

Hallo Leute,

Bin grad wieder am wurschteln und versuche meine Schläuche zu verlegen.

Leider wird das nervenkostüm ab einem gewissen alter immer dünner. :wall:

Ich bekomme einfach die Schläuche nicht auf die Anschluss Tüllen, es ist zum verzweifeln.

Meine Anschlüsse sind perfekt seal sowie 16/10 primochill schwarz und weiß.

Habe es schon mit einem Fön probiert. Klappt aber nur bedingt bis gar nicht. Der Schlauch wird zwar weich und geschmeidig aber rutscht trotzdem nicht gut drüber.

Hätte mir jemand vielleicht Tipps wie es ev. einfacher geht?

Erwärm die Enden der Schläuche in nem heißen Wasserbad und schmier ein bissel kühlflüssigkeit auf die Tüllen wenn du schnell bist könnte es so ganz gut funktionieren :)

Hallo und danke für die schnelle Antwort.

Morgen kommt der Rest meiner Bestellung dann mache ich weiter mit dem Zusammenbau und werde es so versuchen.

Bin mal gespannt :)

Hi,

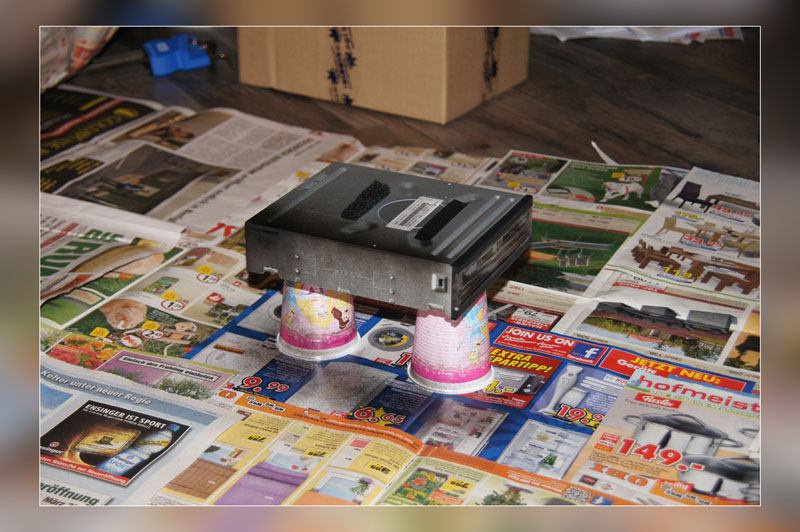

ich mach an meinem TJ 07 Projekt weiter und bin gerade dabei mein BR-Laufwerk farblich ein wenig zu "pimpen" und dem schwarzen Look des Innenlebens anzupassen. Dazu habe ich es einfach mit einer Spraydose "schwarz matt" beackert und danach mit Klarlack gefinished.

Nix spektakuläres also aber ich denke dass es nachher ganz gut aussieht und im Gehäuse nicht mehr so auffällt wie ohne farbliche Korrektur. Auf das Gehäuse habe ich noch zwei Klettstreifen angebracht. Darauf wird später das SSD-Sandwich draufgepackt.

DSC07587.jpg DSC07588.jpg die Anschlüsse mal vorsichtshalber abgeklebt DSC07589.jpg DSC07591.jpg DSC07595.jpg

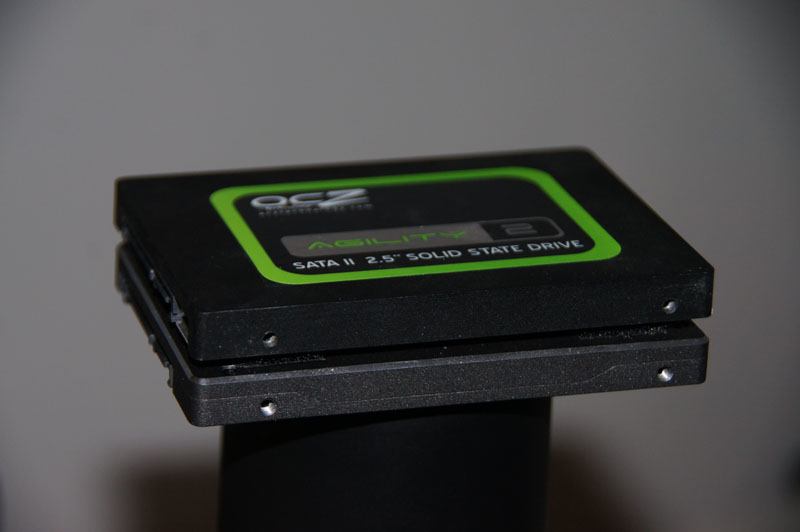

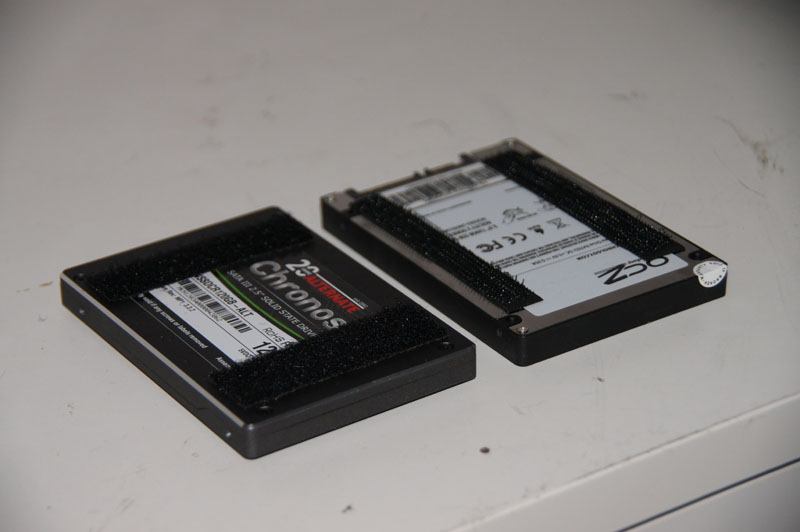

Hier meine SSD-Sandwich mit jeweils 120 GB was dann auf das BR-Laufwerk drauf geklettet wird




Ich mache die Laing Pumpe auf die Midplate drauf weil ich die Pumpe nicht unten ins Gehäuse packen will sondern oben rein damit man sie auch sieht.

Dazu stelle ich die Pumpe auf eine Vibrationsplatte, hat sich im alten Gehäuse auch schon ideal bewährt und wird jetzt ebenfalls so übernommen.

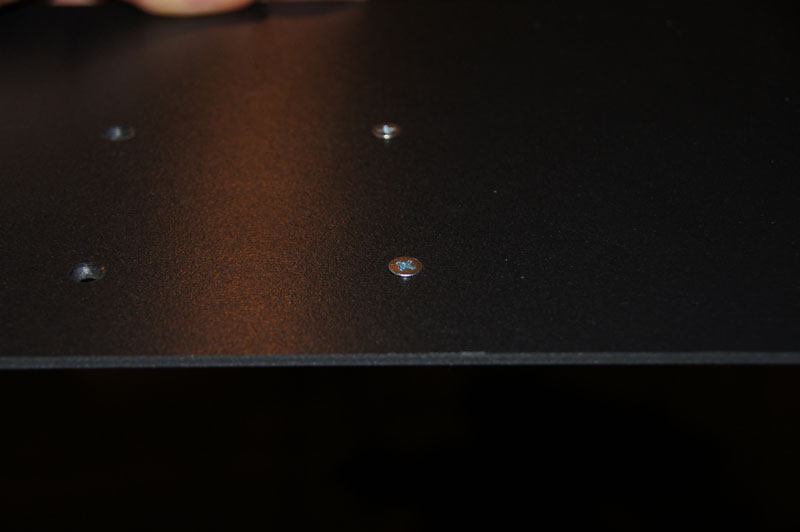

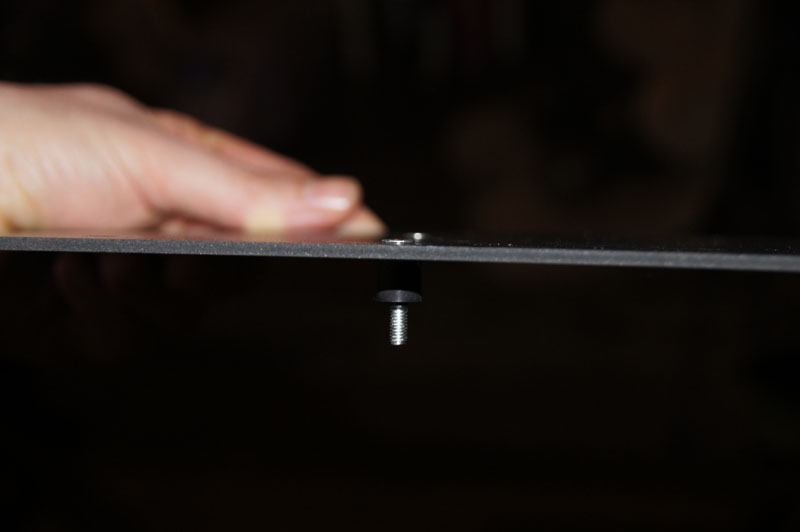

Die Vibrationsplatte wird mit vier Schrauben unter bzw. über der Midplate befestigt, sprich die Schrauben gehen von unten nach oben durch die Midplate durch und ziehen die Vibrationsplatte an die Midplate. Dazu mache ich vier Löcher in die Midplate und versenke die Schrauben so gut es geht in der Midplate.






Anhänge

  • DSC07430.jpg
    62,5 KB · Aufrufe: 93

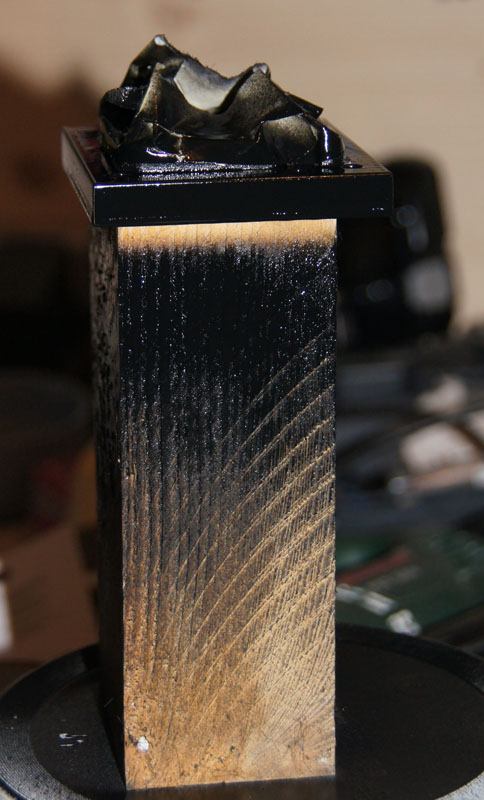

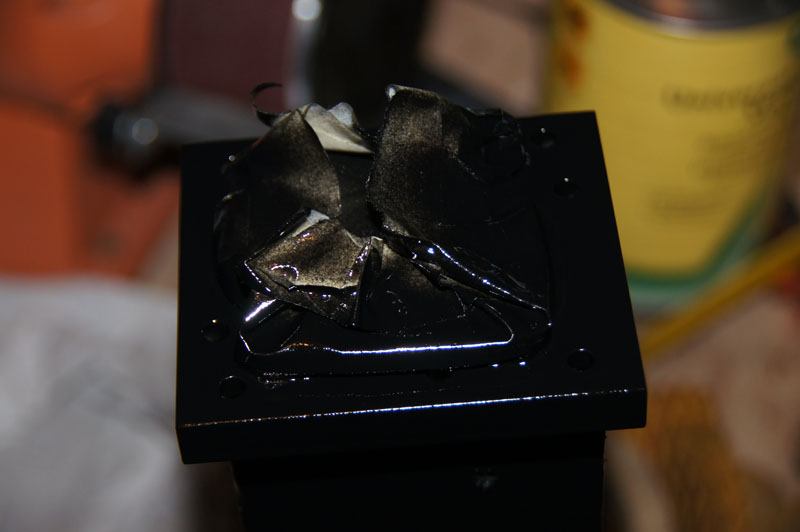

Leider ist die Platte aus Edelstahl und somit zu auffälig, also wieder Spraydose auspacken und los gehts.....


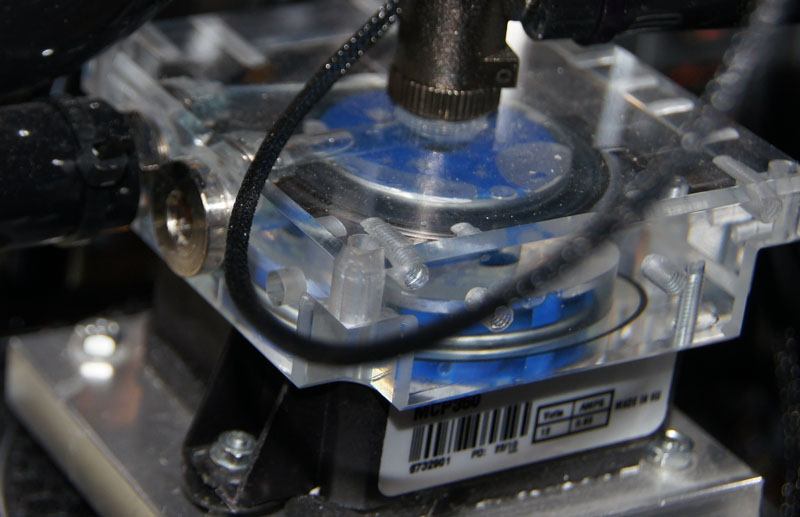

DSC07430.jpg (Bild aus meinem alten Gehäuse, hier sieht man dass es sehr auffällt und nicht in mein "schwarzes" Konzept passt)
