Ich wollte euch meine Xbox One Day one Edition vorstellen.
Die Idee kam mir eigentlich durch Zufall da ich meiner Xbox 360 auch schon eine Wasserkühlung verpasst habe und im Net so gut wie nichts fand als Beweis für einen Umbau.
Zudem habe ich gehört dass die Day One Edition Probleme mit dem Laufwerk hat da meine Konsole bereits einige Monate nach dem Release komplett zerlegt wurde hätte es Probleme geben können mit der Garantie, denn wie soll ich dem Support erklären dass ich die Kühlung ihrer Konsole optimiert habe. xD
So nun zum wesentlichen ein kleiner Worklog zum Umbau:

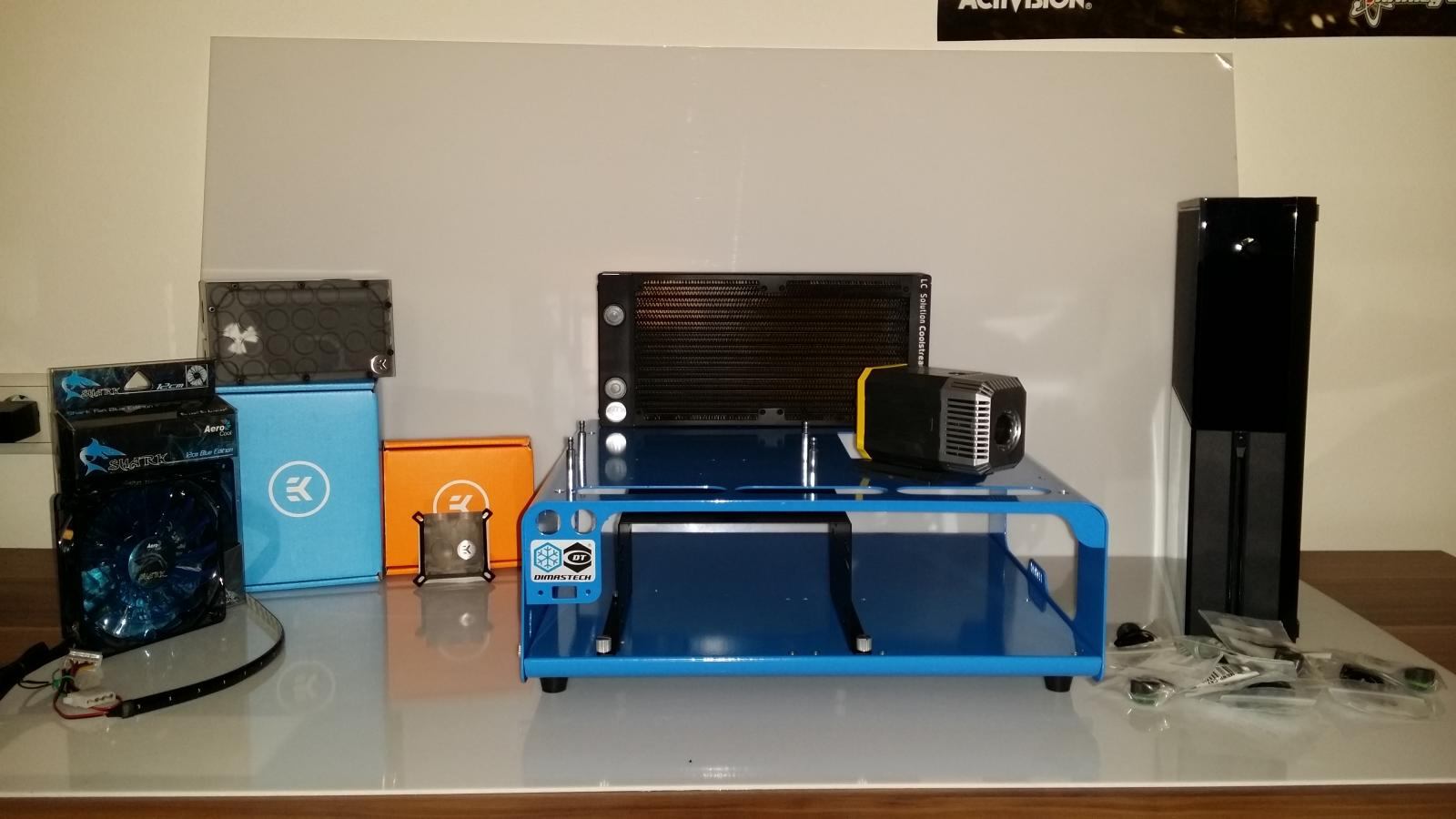

Verbaute Teile:
- 2x Aerocool Shark Blue Edition LED Lüfter - 120mm
- Bitspower Multi-Link Adapter 1/4 Zoll - matt black
- Aquatuning 16/13mm Anschraubtülle G1/4 - kompakt - black nickel
- Lamptron FlexLight Professional - 15 LEDs - white
- EK Water Blocks EK-BAY SPIN Reservoir - Acetal CSQ
- EK Water Blocks EK-VGA Supremacy - Nickel
- EK-CoolStream PE 240 - schwarz
- Aquastream XT USB 12V Pumpe - Advanced Version
- DimasTech® Bench/Test Table Mini V1.0 Aurora Blue
- E22 5M 12/10mm Ultra Clear Hard Tubing
- Masterkleer Schlauch 16/13mm klar, 1m
- Xbox One Day One Edition
Vorab ich habe leider nicht viele Fotos gemacht aber da es mein erster richtiger Worklog ist lerne ich aus meinen Fehlern!

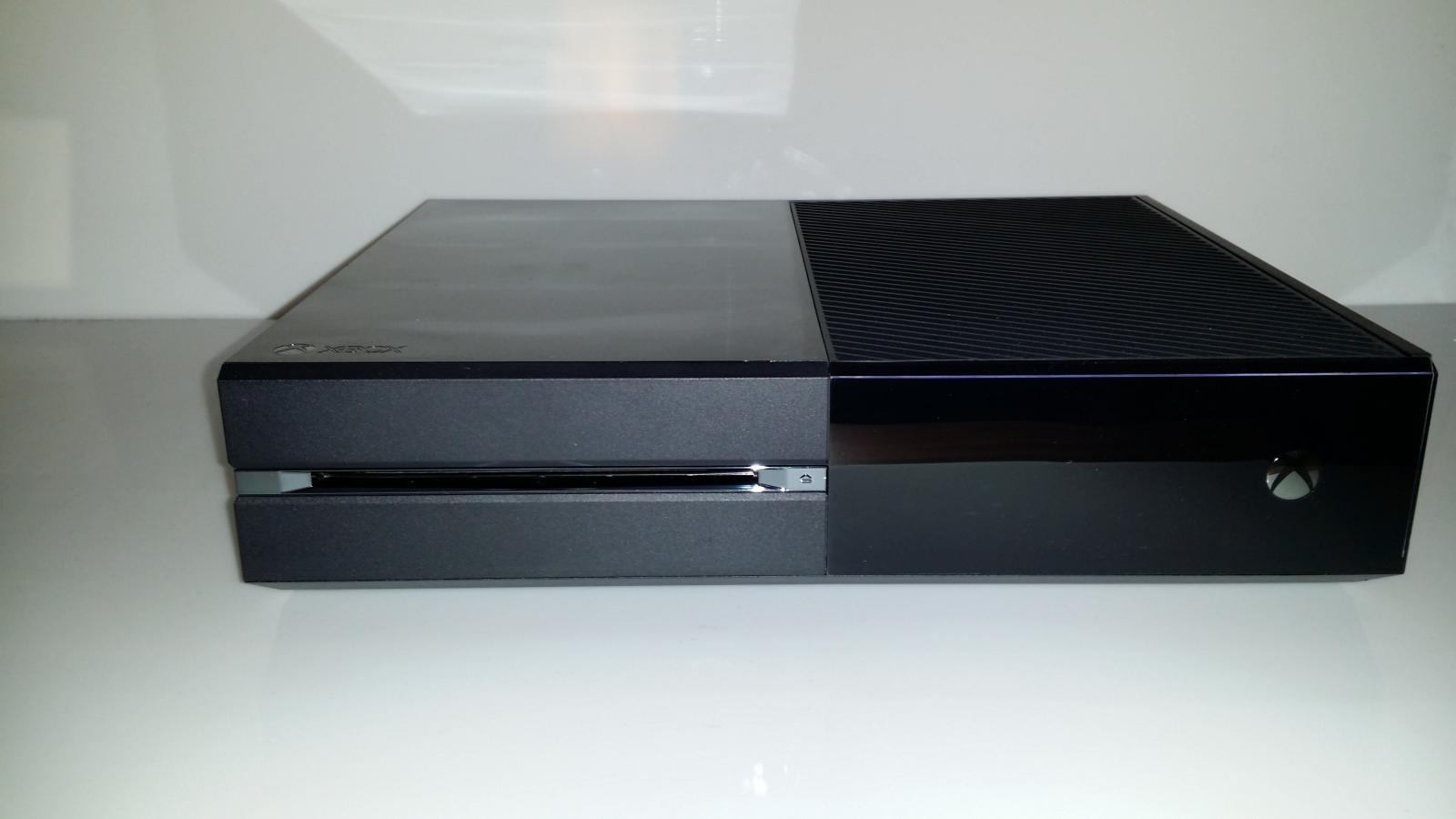

Der erste Schritt war die Konsole in ihre Einzelteil zerlegen und einen Plan zu erstellen:
Wie kriege ich das Ding eigentlich auf Youtube und Google haben etwas dabei geholfen.
Wie kann man das Motherboard auf dem Benchtable montieren.
Ist es möglich das Touchped für Laufwerk, ON/OFF und Controller Verbindung ohne es zu schrotten aus der Frontblende der Konsole zu entfernen.
Wie und Wo kann man das Wlanmodul hin packen dass es noch funktioniert.
...usw.

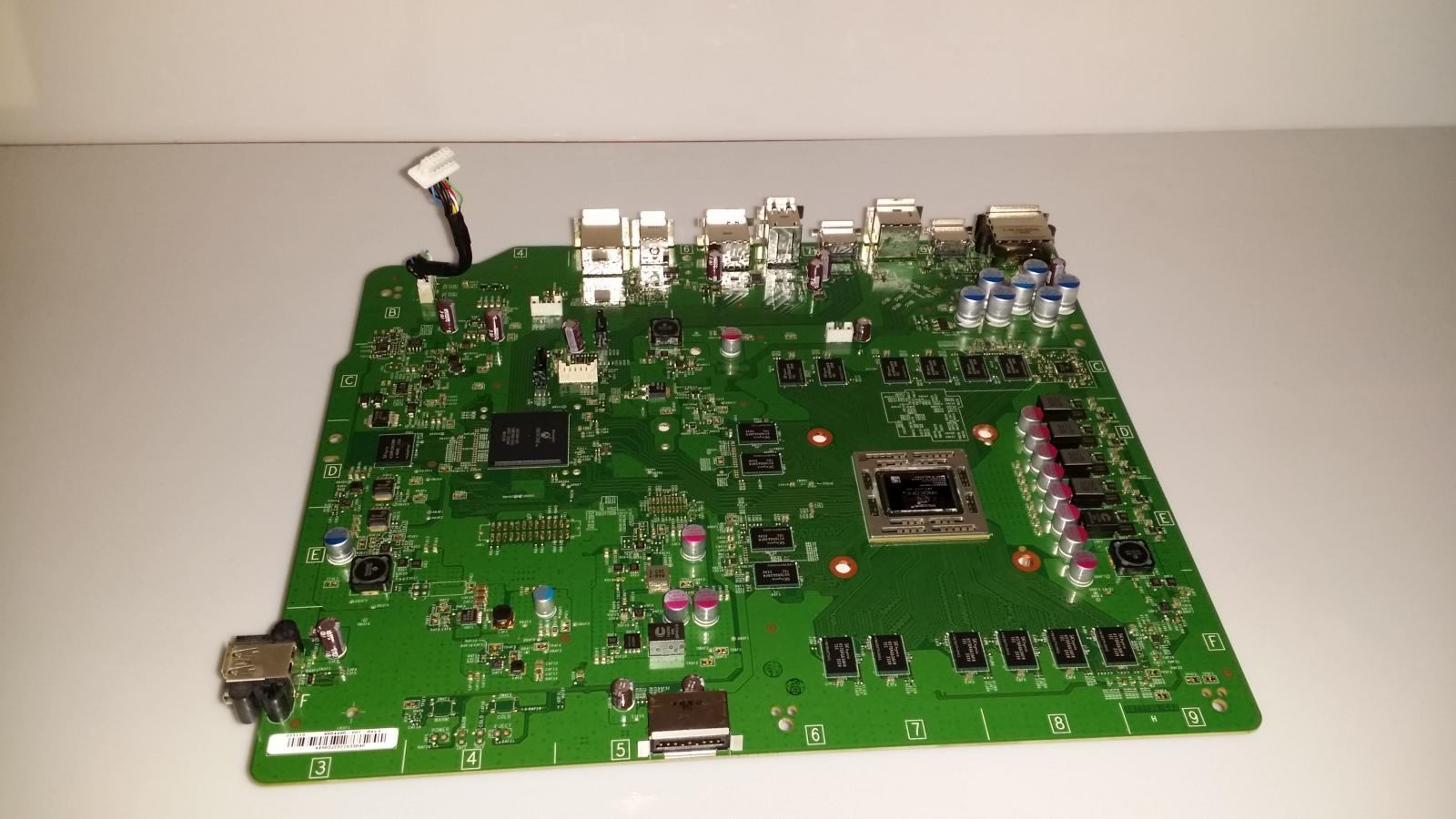

Es gab zuerst viele Unklarheiten aber das legte sich sobald die gesamte Konsole in Einzelteilen vor mir auf dem Tisch lag.
Der erste Schritt nach dem ausbau war die Befestigung des Motherboard auf dem Bench Table mittels einer Plexiglas Adapter Platte. Da das Board kein gewöhnliches ITX oder ATX PC Mainboard war, war es erforderlich die vorgegeben Löcher und schrauben so gut wie möglich zu nutzen. Zuerst wurde die Adapter Platte angepasst, dass sie stabil auf dem Table aufliegt. Dann kamen die Befestigung des Boardes auf die Adapter Platte. Da es nicht so schön aus sah wurden die schrauben auf der Unterseite der Platte versenkt was später dann eine gute Idee war da das Laufwerk genau zwischen Adapter Platte und und Table passte.

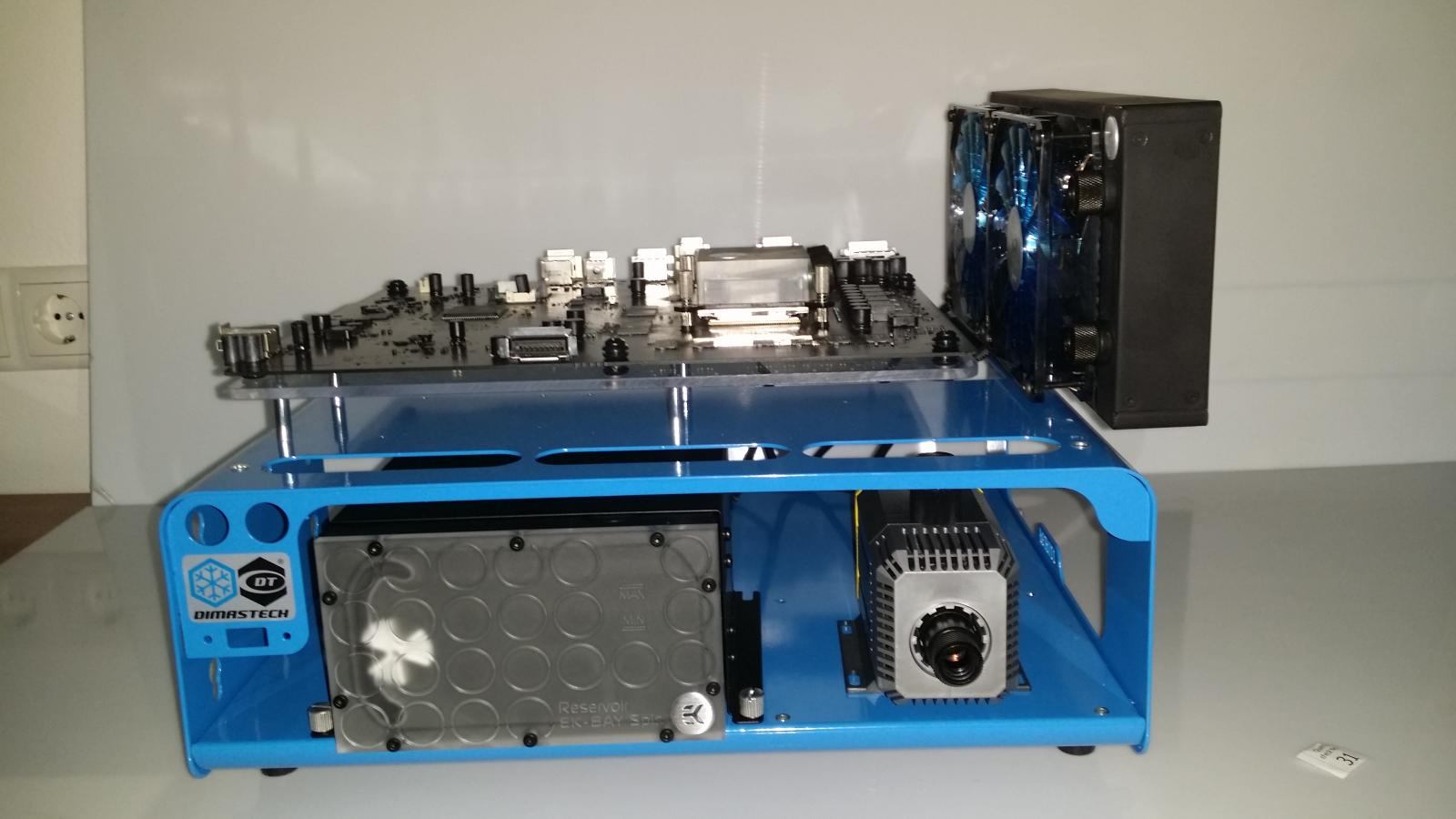

Das ganze sah dann so aus:
Da der Umbau in Blau/Schwarz aufgebaut werden sollte kam das grüne Board nicht so gut an.

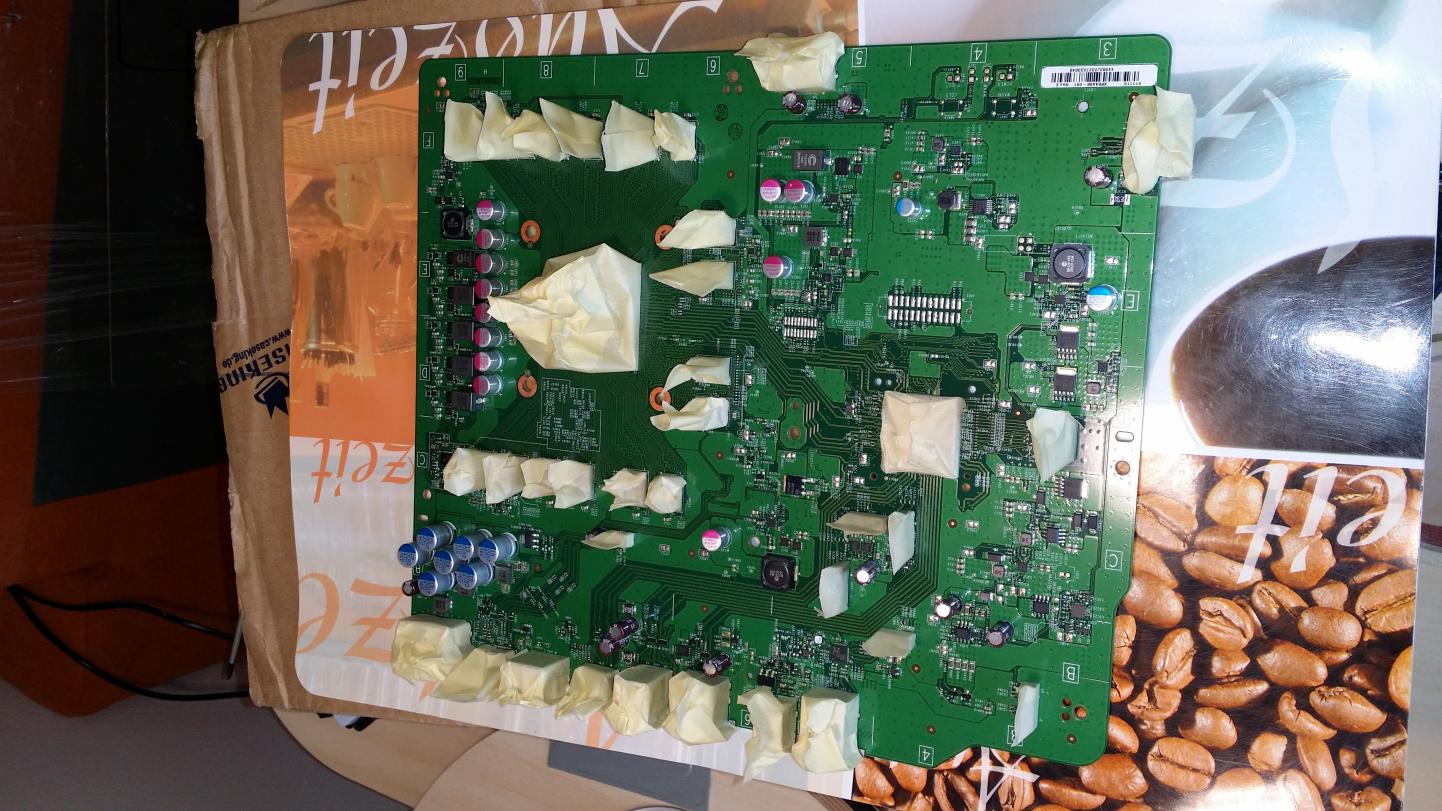

Die Entscheidung fiel nicht Schwär das Board zu Lackieren. Alles was sichtbar bleiben sollte wurde abgeklebt und dann mit deinen normalen Lack lackiert.Zudem kam noch der Stromanschluss für die Pumpe, LED und Lüfter dafür musste man 2 Kabel an der Unterseite des Mainboards an der Stelle wo das Netzteil eingesteckt wird an löten. Durch etwas Googeln findet man ein Bild wo die 12 Volt liegen
Nach dem Lackieren noch das Klebeband entfernen, die Stellen die der Lack nicht erreichte noch nach lackieren und schon ist aus einem grünen Board ein schwarzes geworden.
Nun kam die Anpassung der Kühlung. Viel zu viel platz und doch wieder zu wenig der Radiator passte leider nicht in die untere Etage des Bench Table daher wurde er an der Seite montiert. Mit einer etwas zweck entfremdeter Halterung für einen Lüfter der eigentlich für die Luftzirkulation über das Mainboard gedacht wäre wurde der Radiator an der

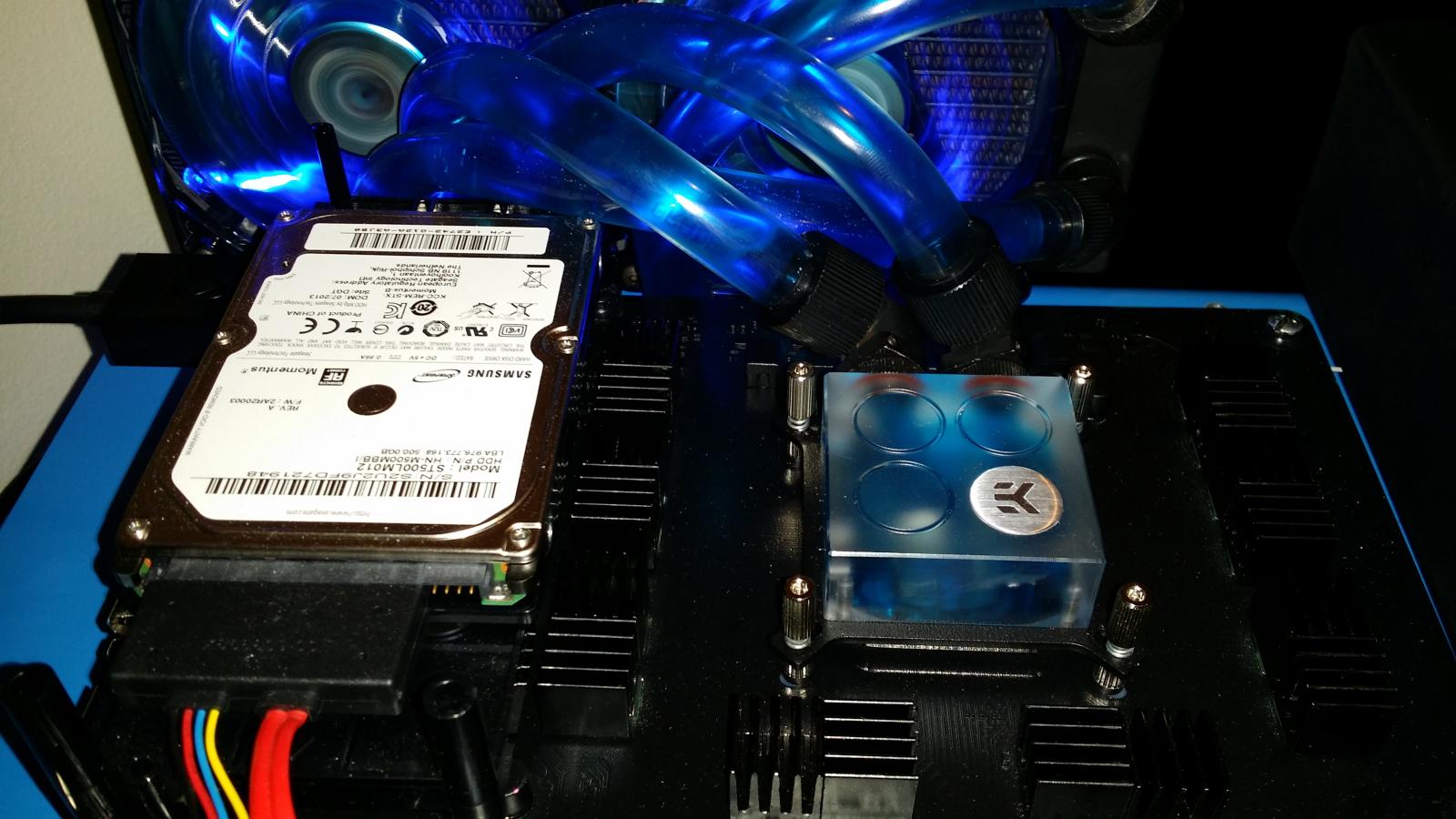

Seite montiert. Als nächstes kam der CPU Kühler auf das neu Lackierte Board und der Ausgleichsbehälter kam in die untere Etage in den Laufwerks Schaft eingebaut.
Zuletzt kam die Pumpe da sie entkoppelt sein sollte habe ich aus 2 dünne Plexiglas Platten und schaumstoff ein Shoggy Sandwich angefertigt das die gleiche Größe hatte wie der Sockel der Pumpe.
Auf den Fotos ist die Pumpe links aber aus Platz Gründen kam die dann doch auf die rechte Seite:
Jetzt kam die Anfertigung der Front. Die wurde ebenso mit Plexiglas geformt leider habe ich dazu kein Foto aber man kann sie am ende des Worklogs sehen. xD
Zuerst wurde sie auf dem Plexi aufgezeichnet und ausgeschnitten. Da kleben keine Möglichkeit war wurde sie aus einem Stück mittels Heißluftfön und einem stück Holz das zufällig in meiner Werkstatt so rum lag in form gebracht. Wieder das selbe Problem die Blende war nun weiß und nicht passend zum Thema. Durch etwas rum probieren mit diversen Schleif Papieren konnte ich den Effekt erzielen dass sie nach dem lackieren mit schwarzen Lack aus sah wie gebürstetes Aluminium.

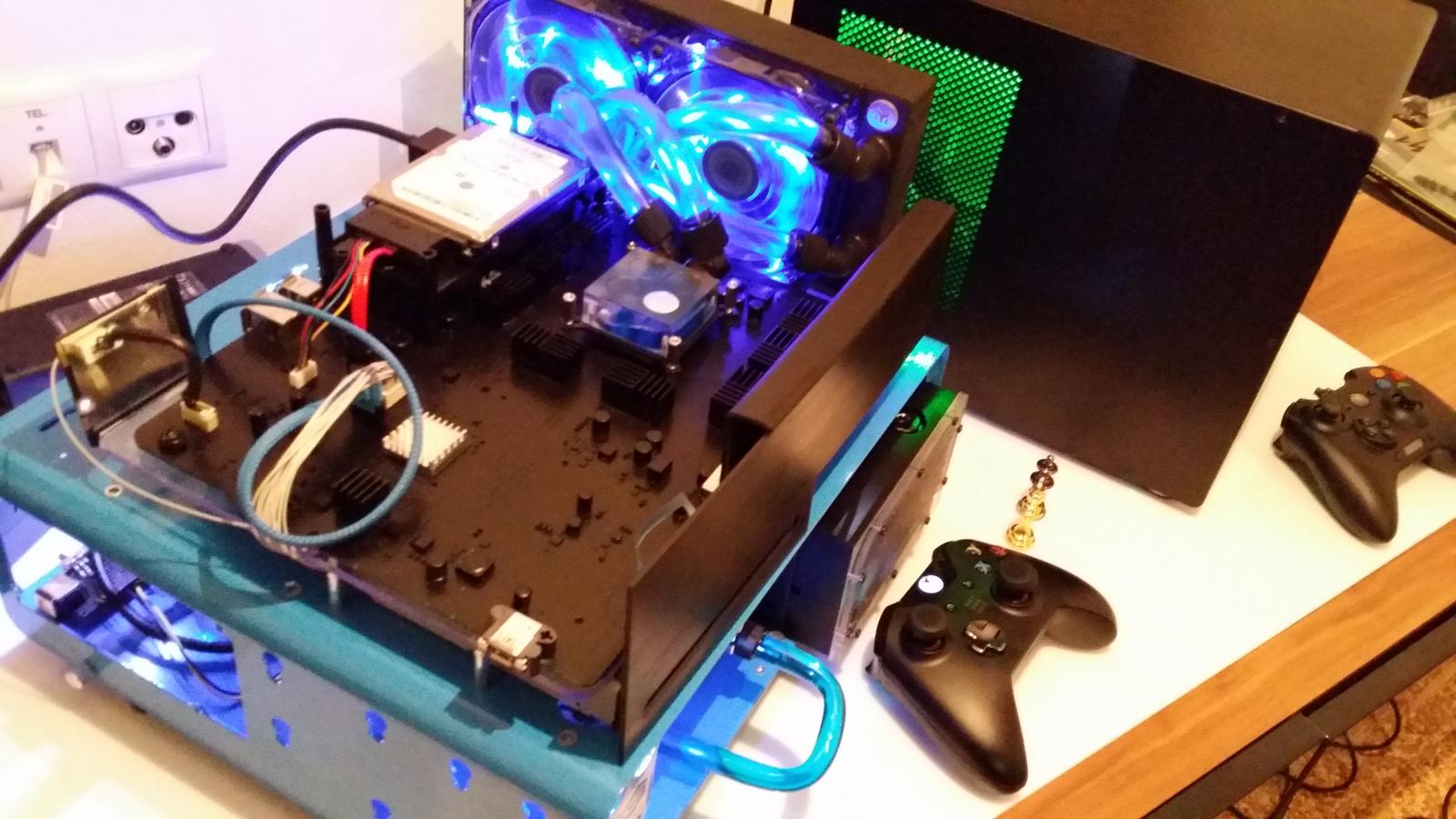

Nun kam die Endmontage und auch die Erklärung wieso ich zwei verschiedene Systeme benutzt habe.
Der eigentliche Plan war alles mit Hard Tubes zu machen, nach einer woche und 5 Meter Hard Tubes kam nur 1 Brauchbares Stück mit einer länge von 40 cm und 2 Rundungen zum vorschein. Ich muss ehrlich dazu sagen ja ich weis es gibt die Winkel Adapter für dies Tubes aber die waren mir ehrlich gesagt zu teuer, und deshalb die Kombi aus Schlauch und Tube. Alls alles an seinem Platz war von Laufwerk bis Frontblende mit Touchfeld Wlan Modul wurde sie befüllt und getestet und siehe da sie lief aber ohne dass man sie eingeschaltet hat. Nach langem hin und her und sehr viel Googeln war der Fehler klar die One hat einen Schnellstart Modus wodurch man die Konsole mittels Befehl starten kann und durch diese Funktion steht das Mainboard immer unter Strom. Kurz in den Einstellungen die Option Schnellstart ausgeschaltet und den Fehler behoben.

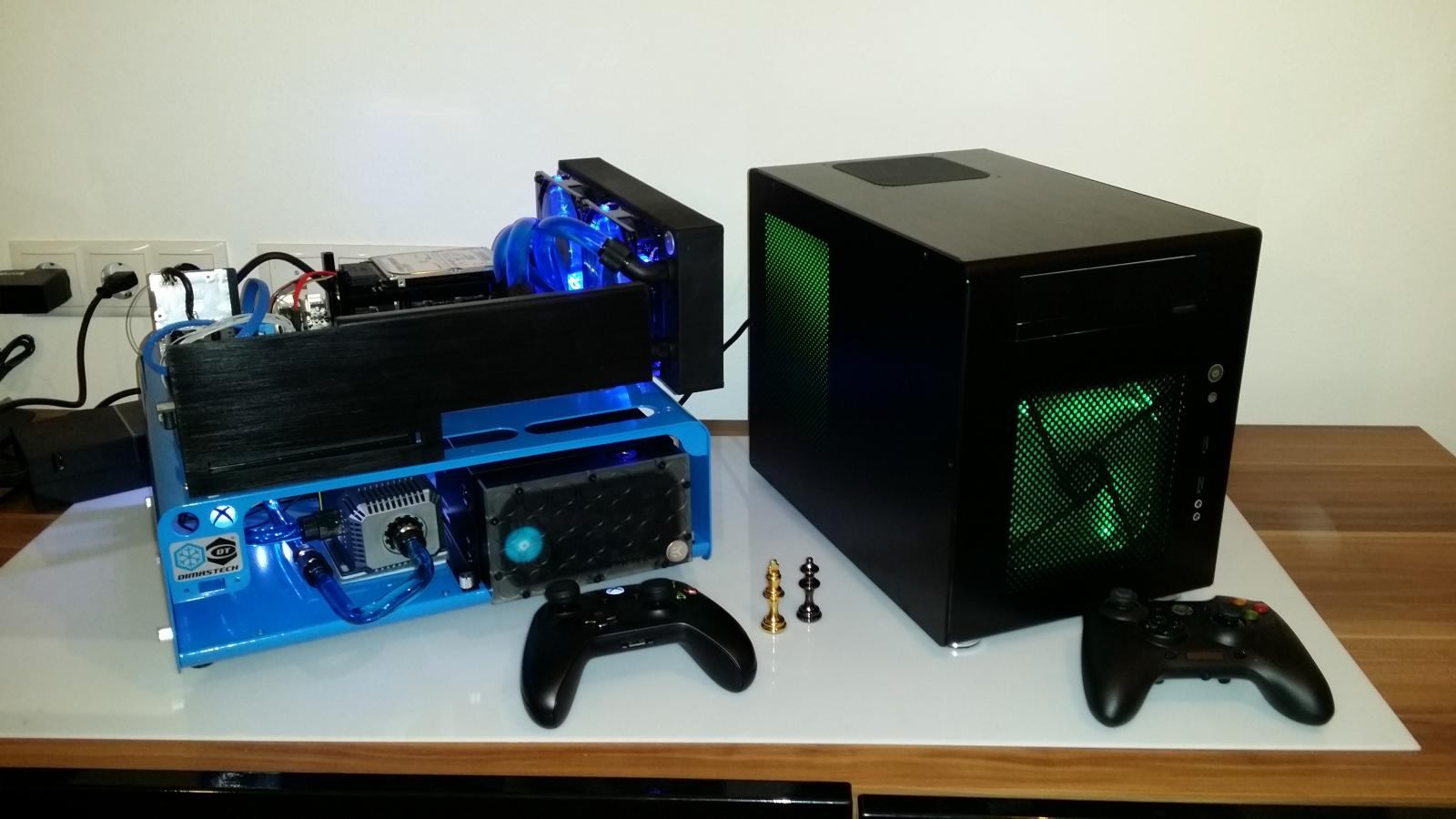

Und so sieht die nun aus links die One und rechts die 360 (auch wassergekühlt aber das war das erste Projekt und naja wurde nicht so gut wie die One):
