[Projekt] Umbau vom NZXT H200 zum Corsair 275R Airflow @ Wakü

[Phoebus Ryan]

Hallo zusammen,

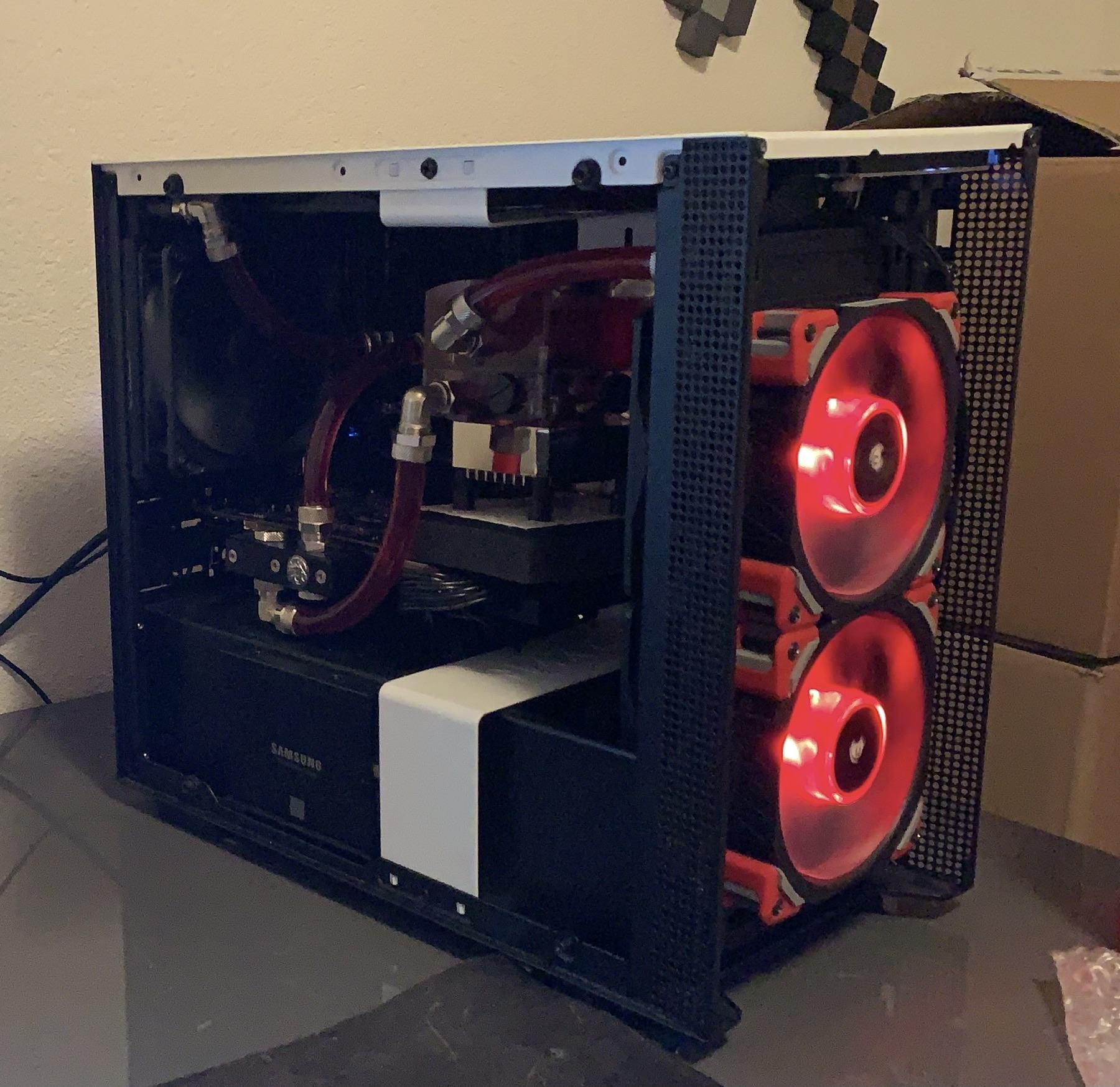

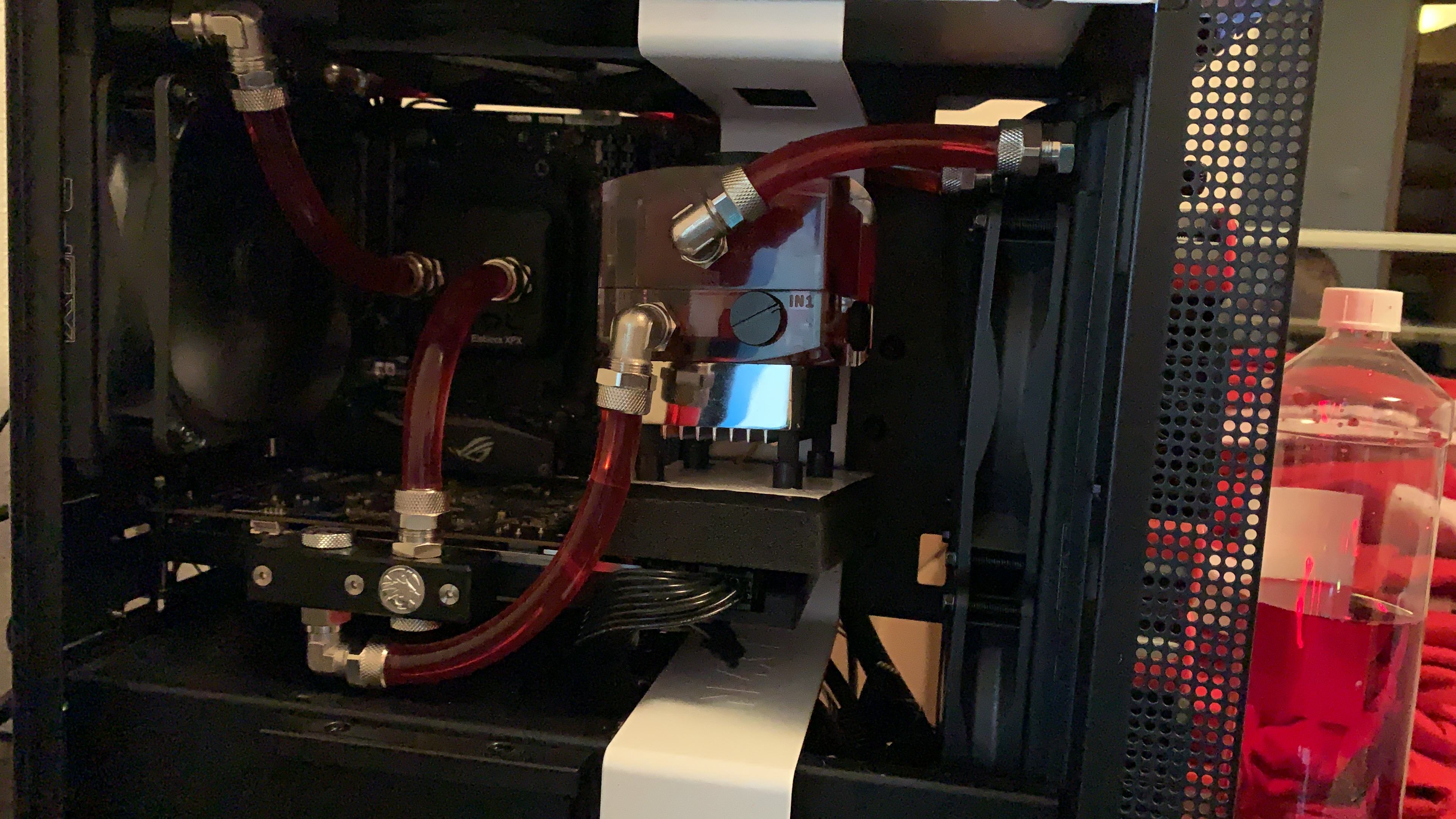

Vor zwei bis drei Jahren habe ich mir einen Rechner in einem NZXT H200 samt Wakü gebaut. Verbaut waren zwei XSPC Ultrathin Radiatoren (120er und 240er) und eine Alphacool Pumpen/AGB-Kombination. Gekühlt wurde sowohl die CPU (Ryzen 2600) als auch die GPU (RX580). Zwei Bilder gibts nachfolgend.




Nun hat es mal wieder gepackt und ich brauche/will eine neue Workstation. Sie sollte nicht allzu gross sein, viel Power mitbringen und flüsterleise sein. Dem aktuellen RGB Trend wollte ich ebenfalls etwas beisteuern. Alles zusammen zu bringen ist ein nicht ganz einfaches Unterfangen, insbesondere weil ich total unvernünftig bin und es einfach immer übertreiben muss. ¯\_(ツ)_/¯

Jedenfalls wollte ich dafür ein etwas grösseres Case haben und habe mich entsprechend umgeschaut. Die erste Wahl war das Corsair 5000D Airflow; schlussendlich bin ich dann aber beim Corsair 275R Airflow gelandet wegen der einzigartigen Front.

Geplante Hardware:

• Asus ROG Strix B550-E Gaming
• Ryzen 5600X
• RX580 (6800XT asap)
• Corsair Vengeance LPX 3600 MHz 32GB
• Corsair RM550x

Geplante Wakü Komponenten:

• XSPC TX360 Radiator
• XSPC TX240 Radiator
• Corsair Hydro X Series XD5
• Phanteks Glacier D120
• Alphacool Aurora XPX Eisblock
• Heatkiller EPDM Schlauch 13/10mm

Ich hatte in meinem alten System schon einen Alphacool XPX Kühler, konnte aber in der Bucht günstig die Aurora-Version ergattern. Den TX240 Radiator kommt ebenfalls aus dem alten System. Der TX360 ist neu und quasi als Ersatz weil der TX120 kein Platz mehr hat. Die Distroplate ist primär aus optischen Gründen da.

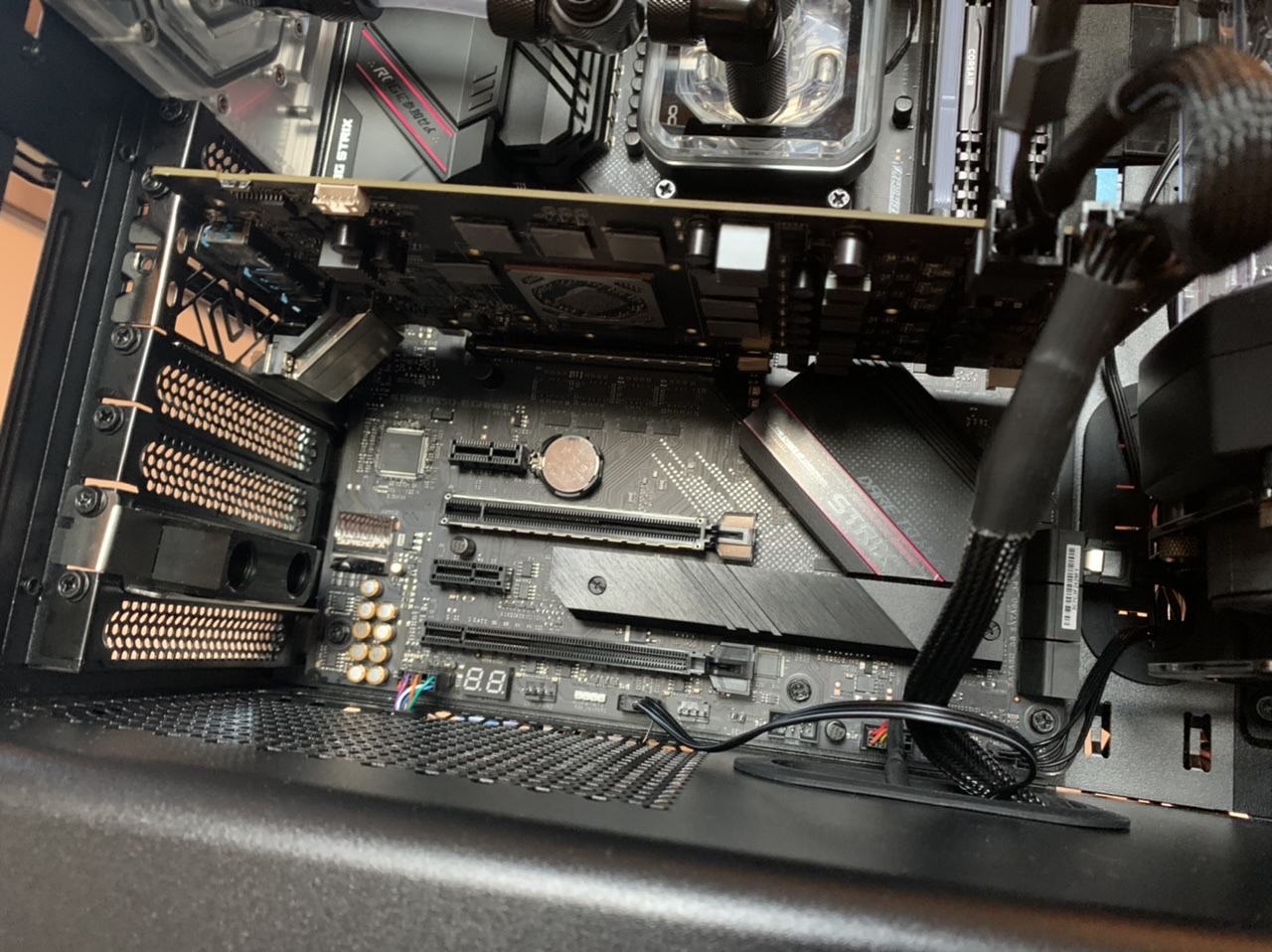

Zusätzlich wollte ich zum ersten Mal die Grafikkarte vertikal einbauen.

—

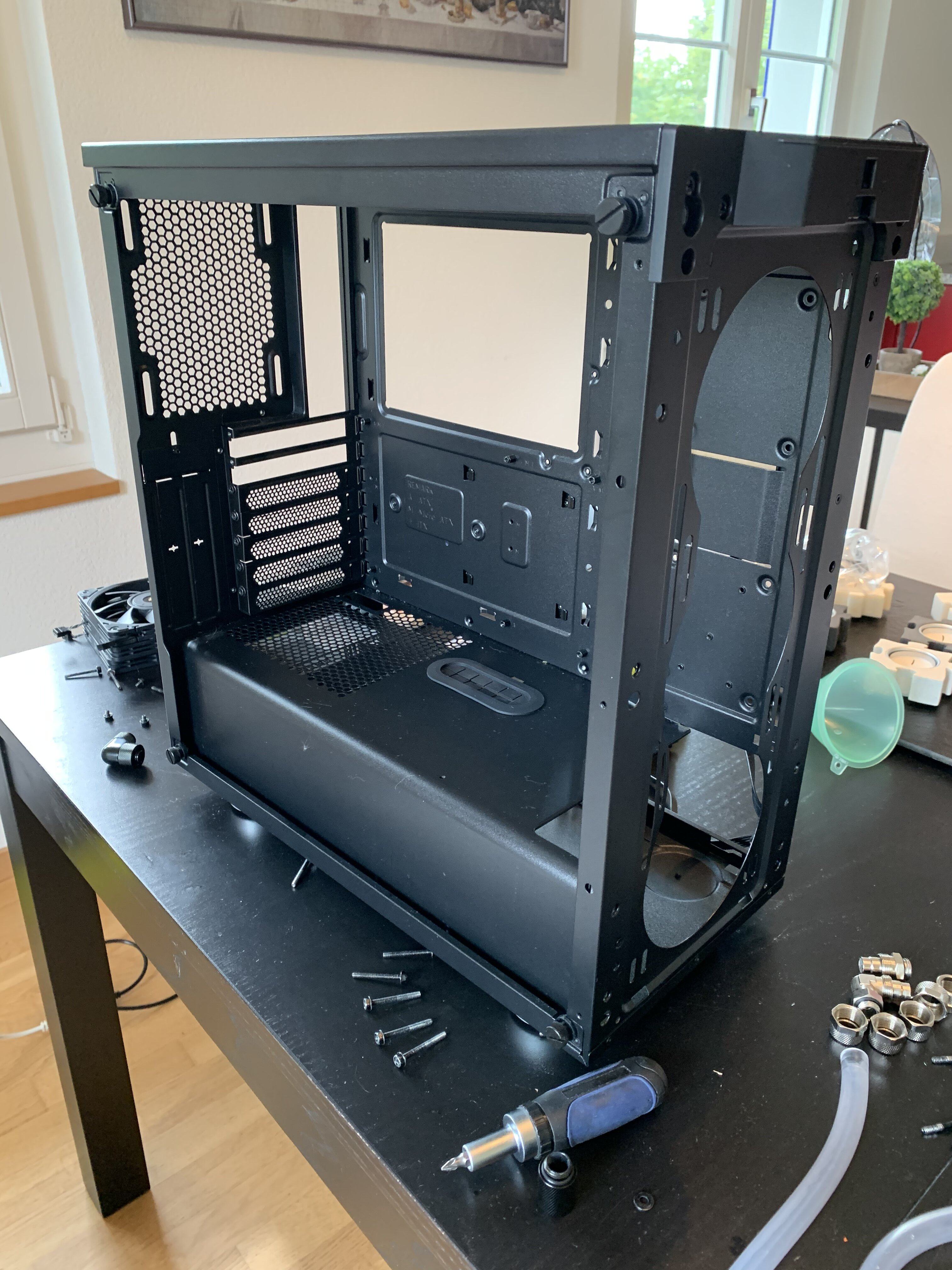

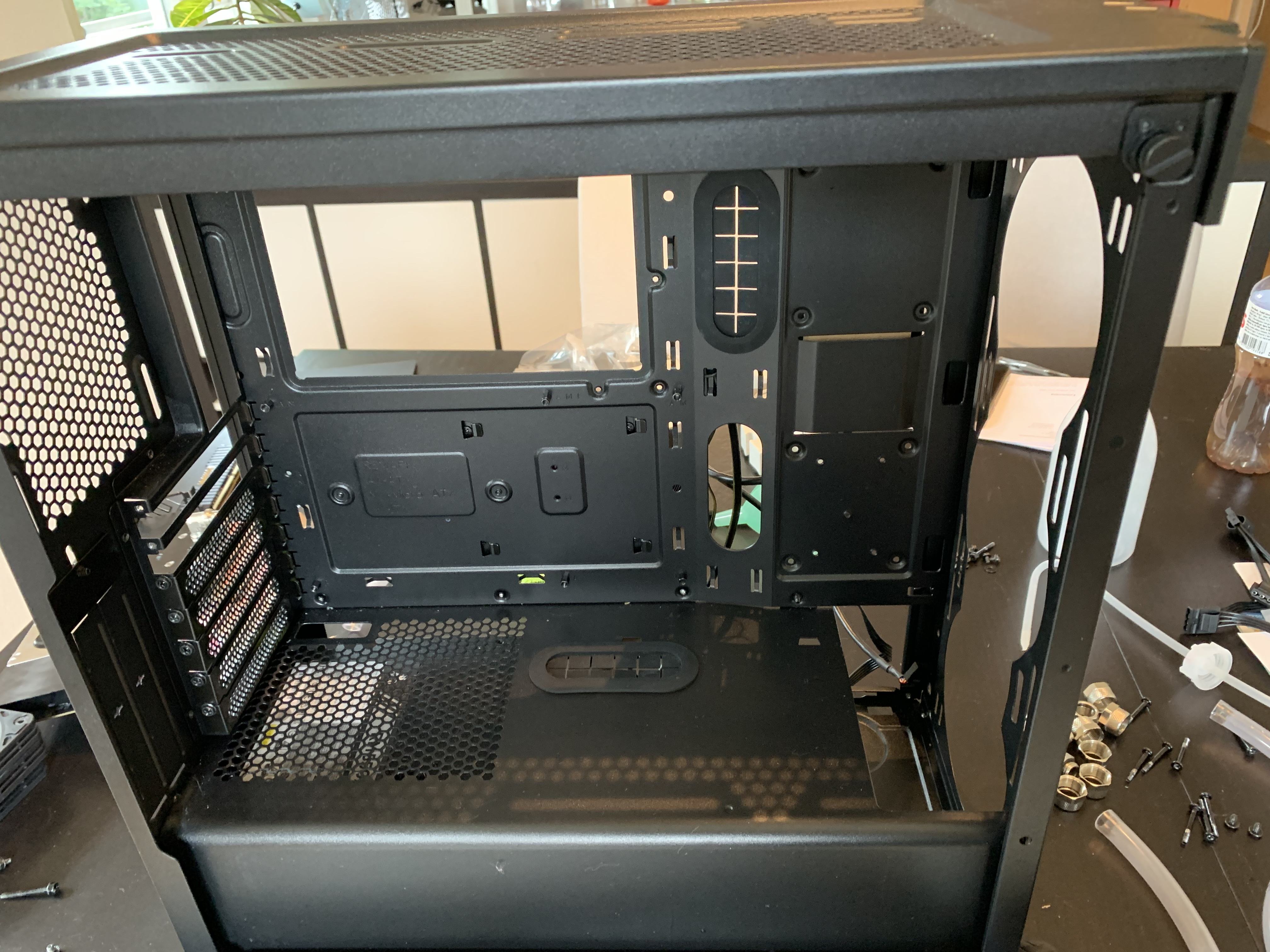

Als erstes habe ich das alte System auseinander gebaut und gereinigt und dann das neue Case ausgepackt, die Seitenteile und die Front entfernt und den eingebauten HDD Käfig ausgebaut…. Und das erste mal gezweifelt ob auch wirklich alles reinpasst.

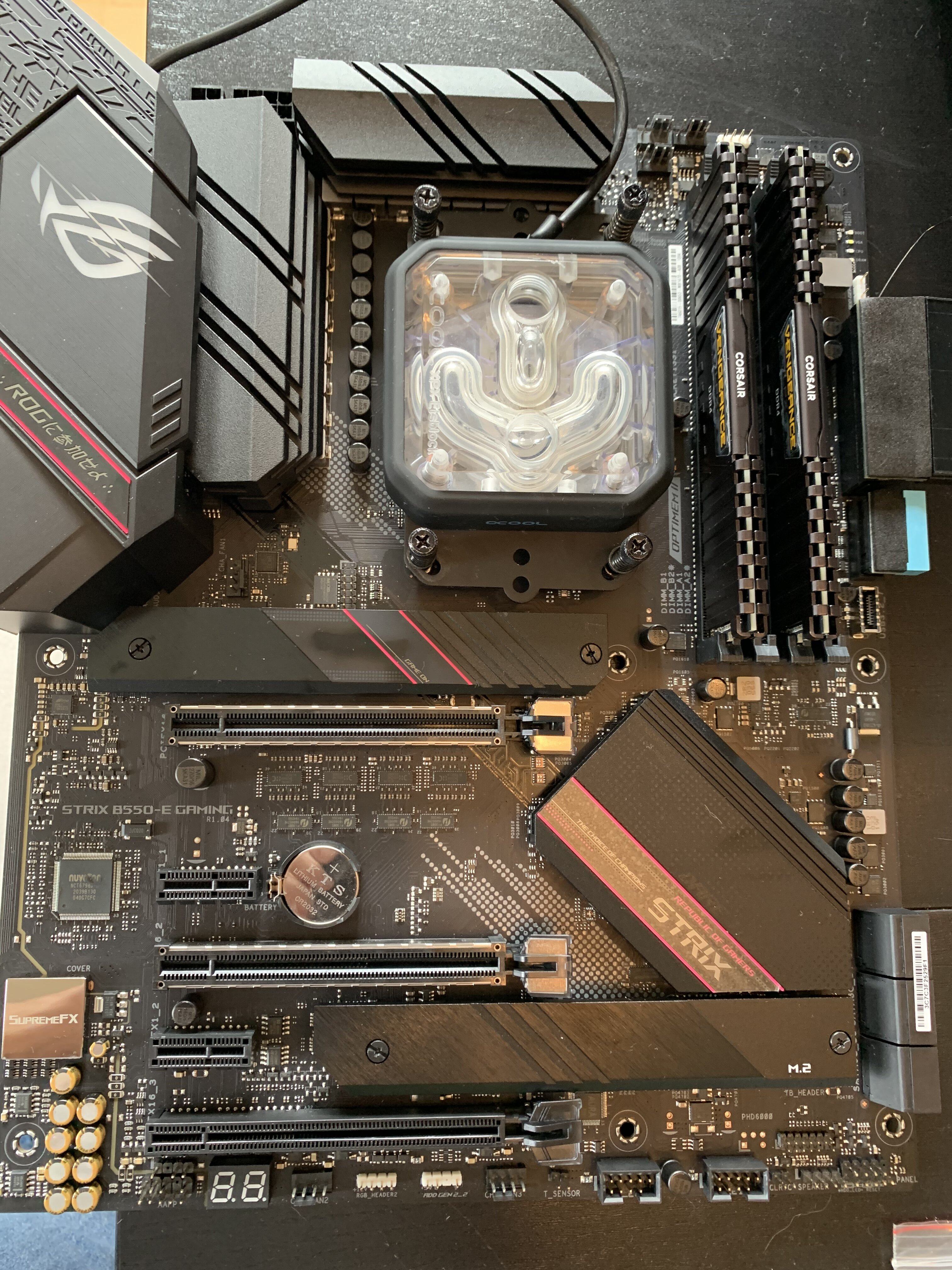

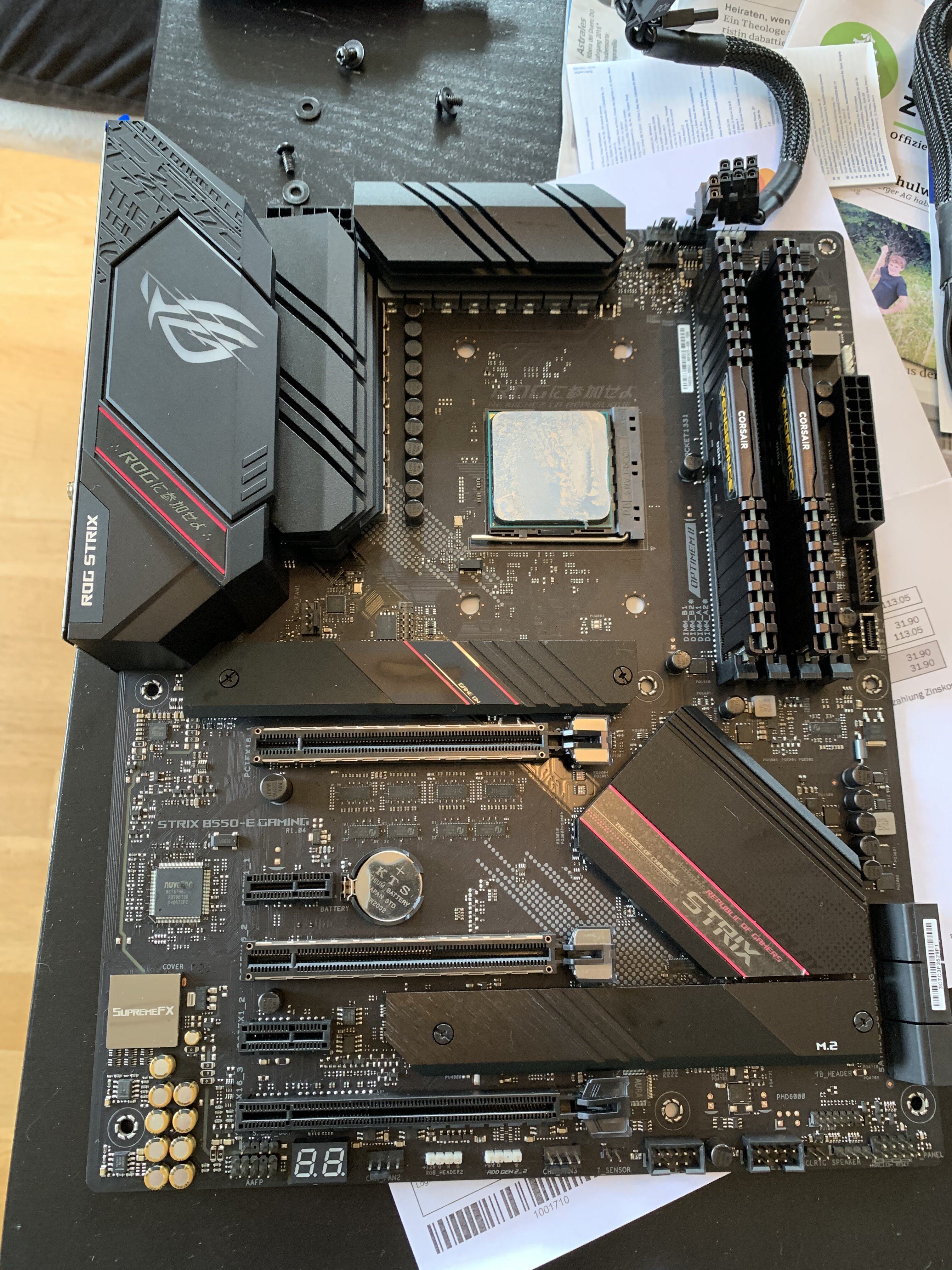

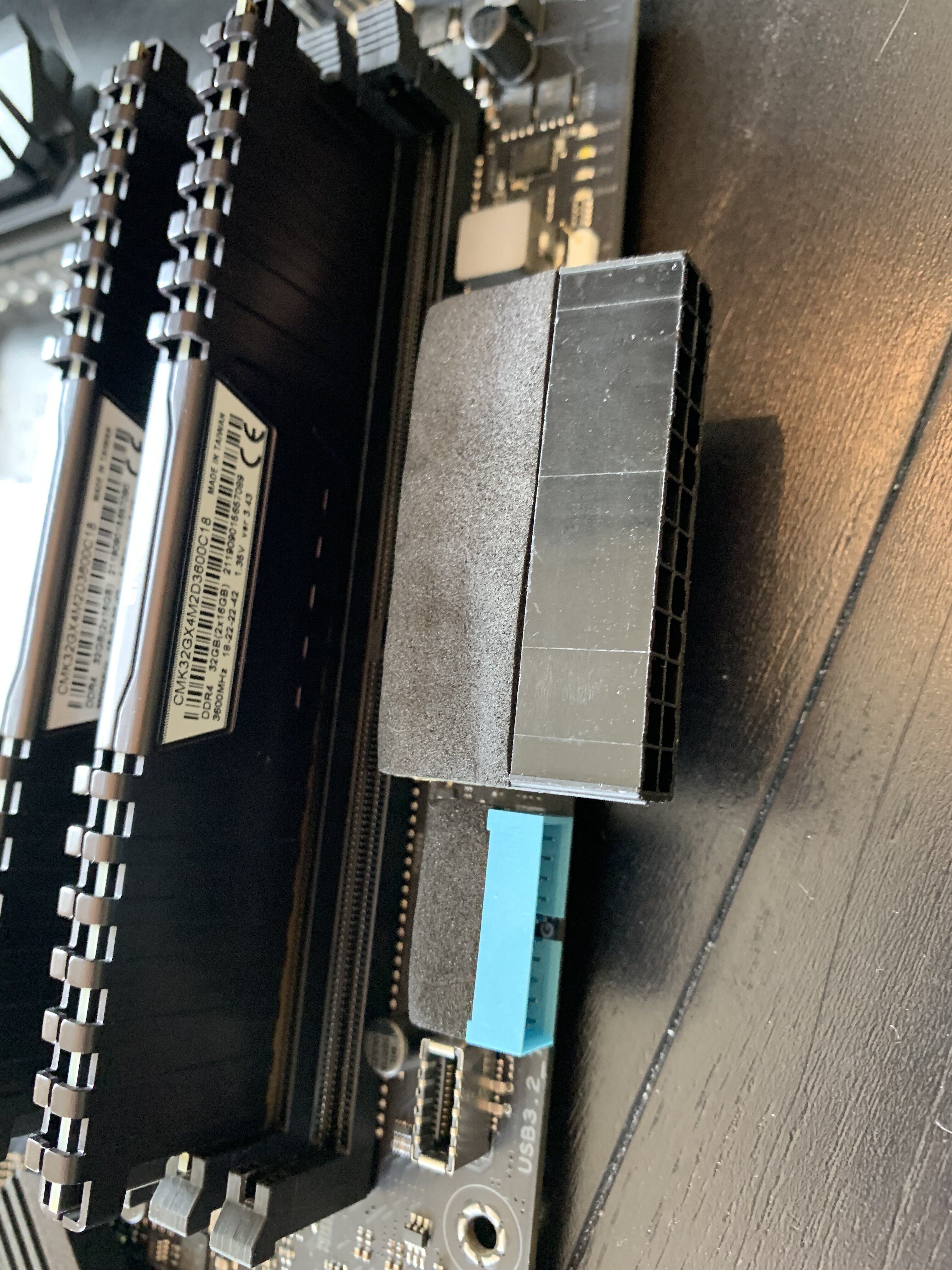

Als nächstes habe ich das Mainboard bestückt mit CPU und RAM. Zusätzlich habe ich Winkeladapter für Strom und USB 3 montiert.

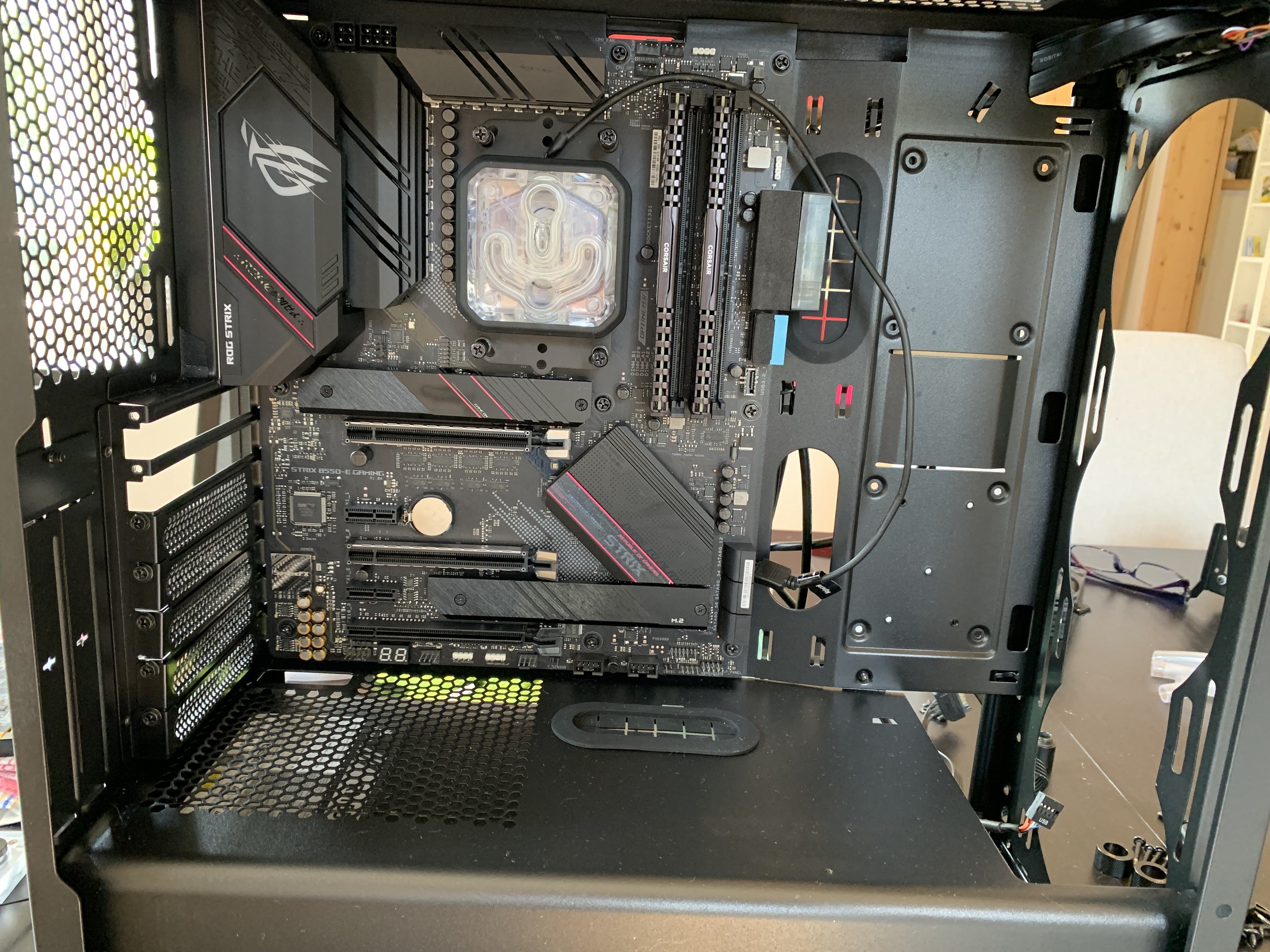

Next Step: CPU Kühler und Boardeinbau. Für die einfachere/schönere Verschlauchung habe ich den CPU Kühler um 90° gedreht montiert. Gemäss Alphacool hat dies keinen negativen Einfluss auf die Kühlung.

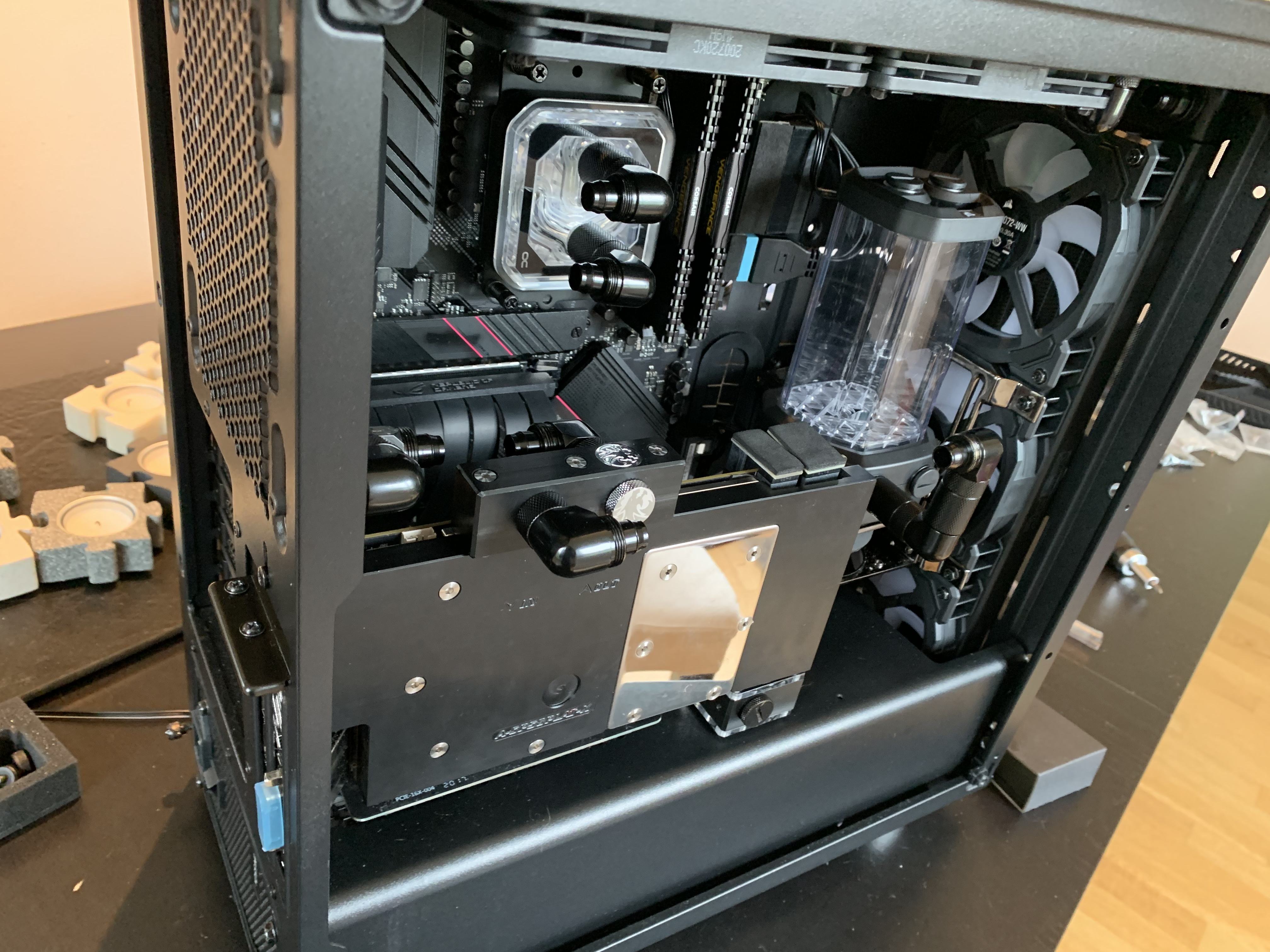

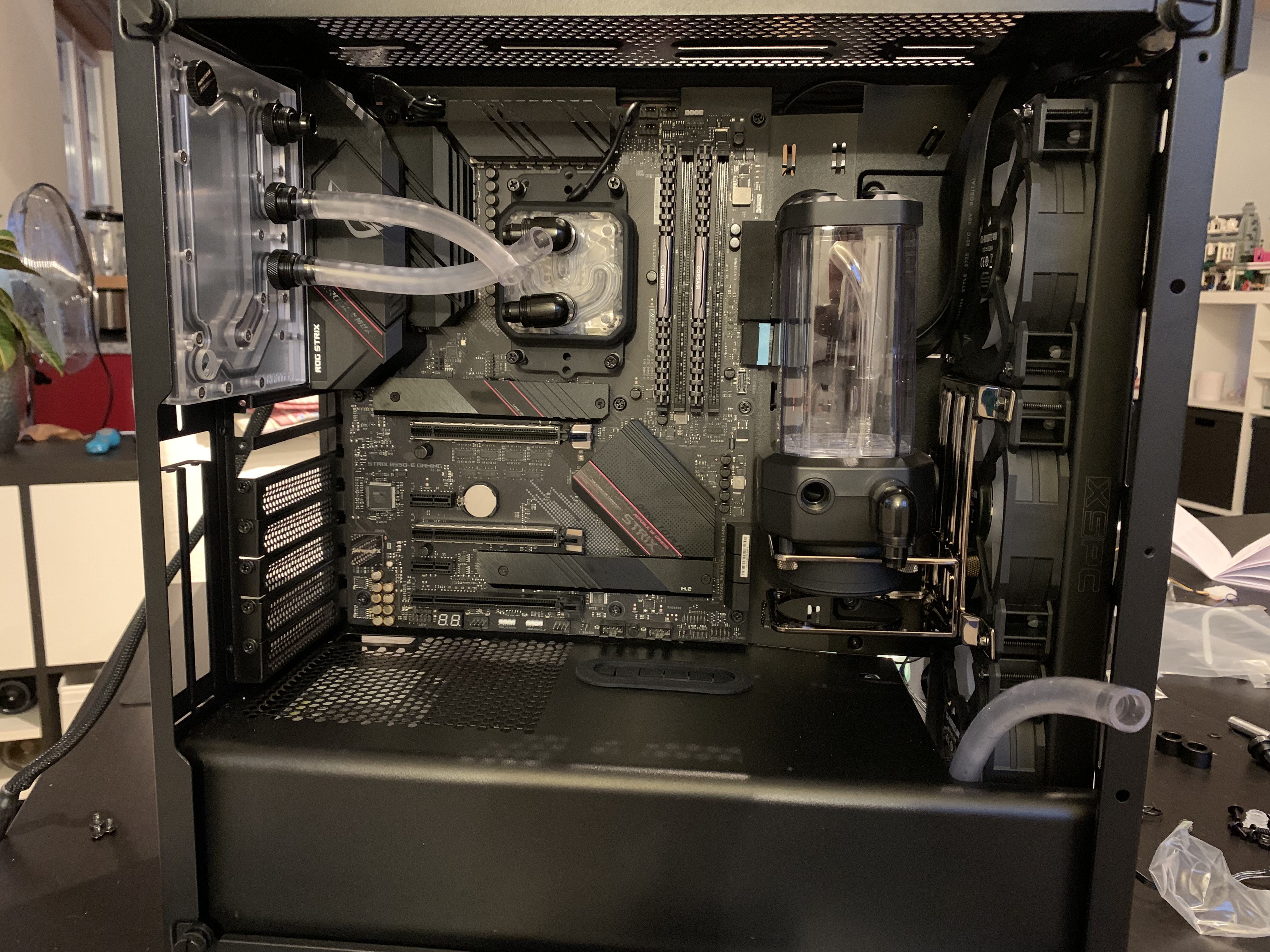

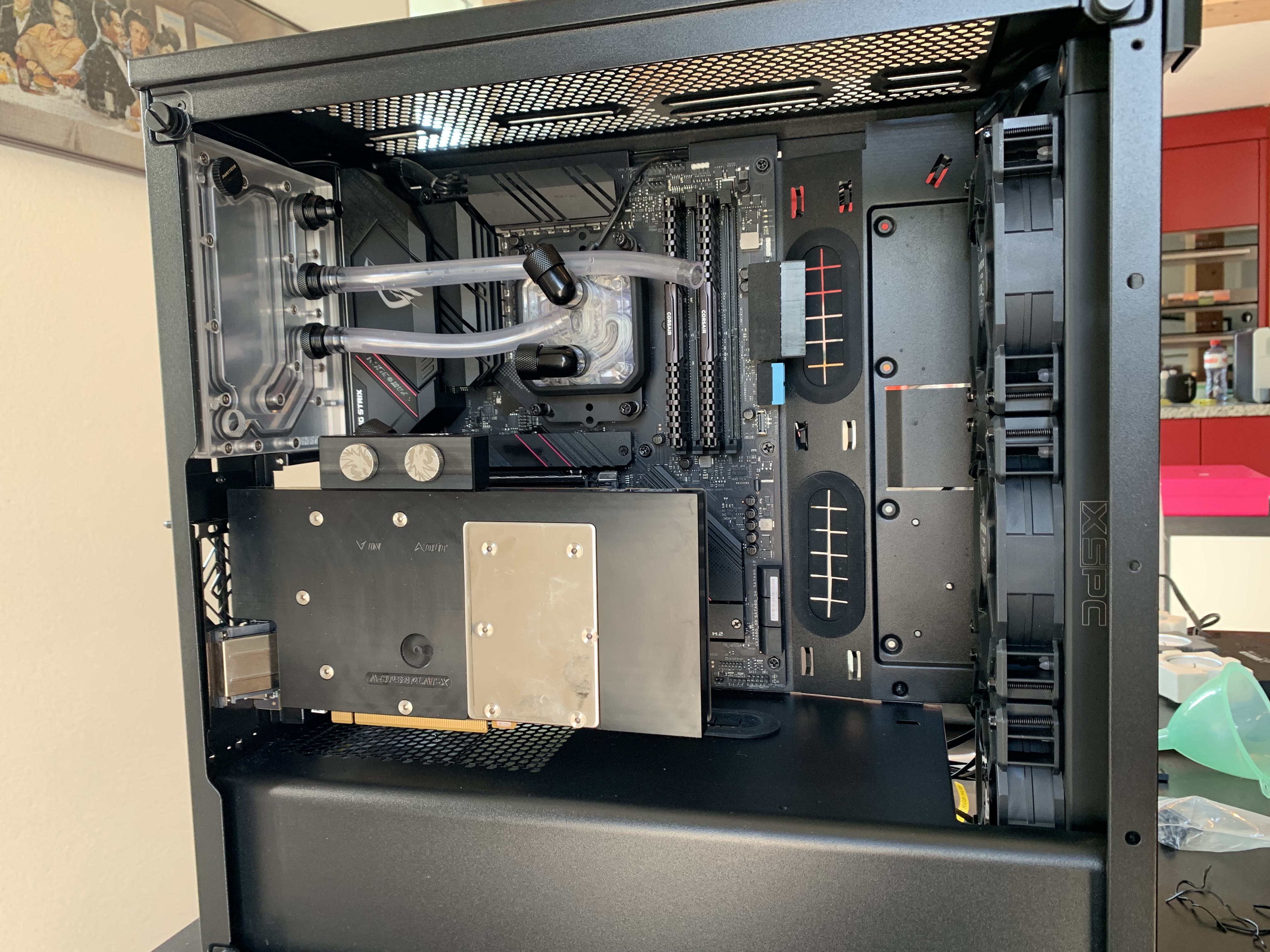

Im nächsten Schritt habe ich den Frontradiator (mit 3 Corsair LL120) und die Distroplate eingebaut und mal den Kreislauf geplant. Dazu habe ich auch temporär die Grafikkarte montiert. Geplant habe ich übrigens mit den Schlauch-Zuschnitten vom alten System.

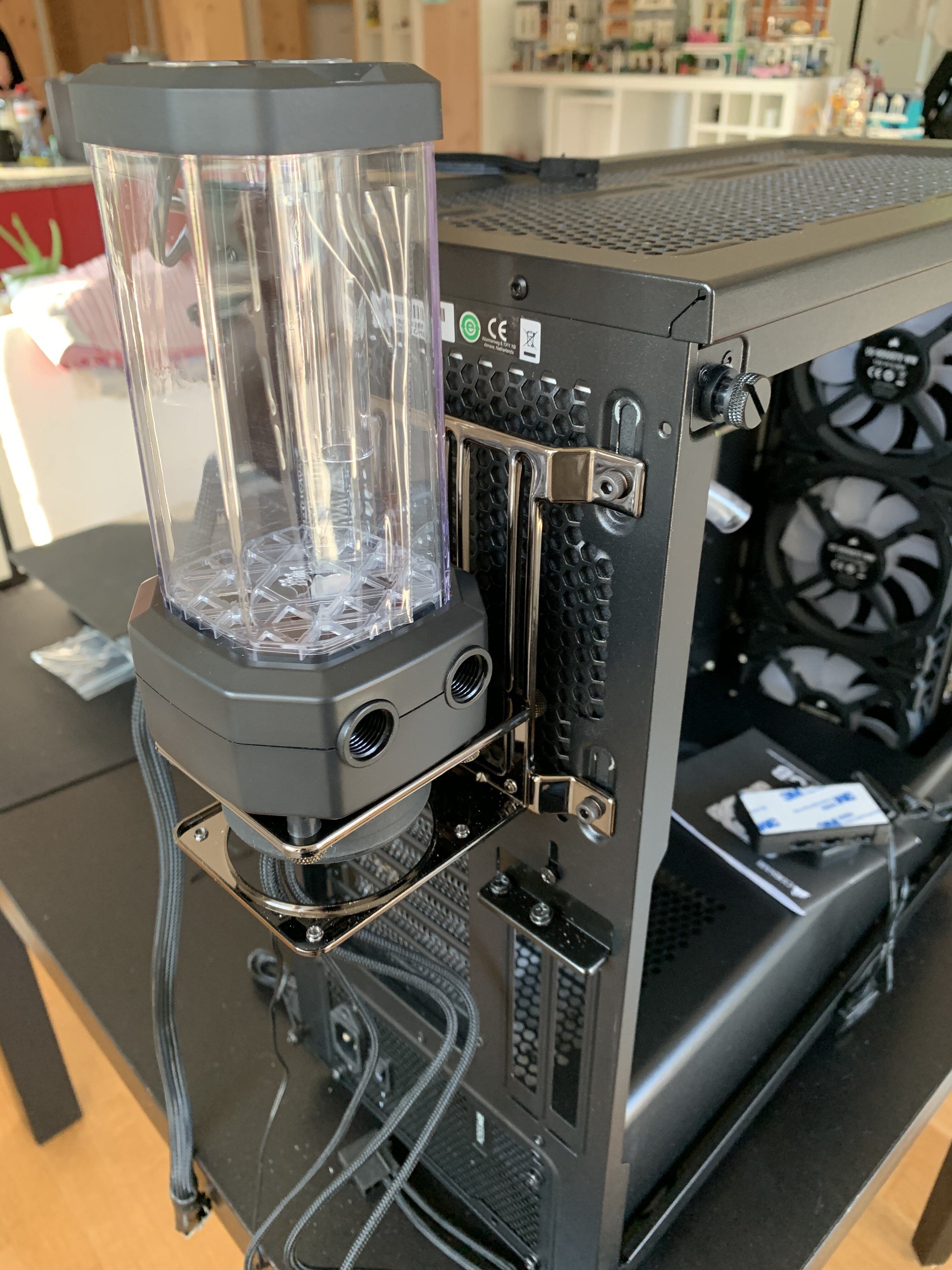

Ursprünglich war geplant, die Pumpe ausserhalb des Gehäuses zu montieren. Ich habe dann aber bemerkt, dass es im Case selbst immer noch genug Platz hat und habe sie deshalb an den Radiator geschraubt.

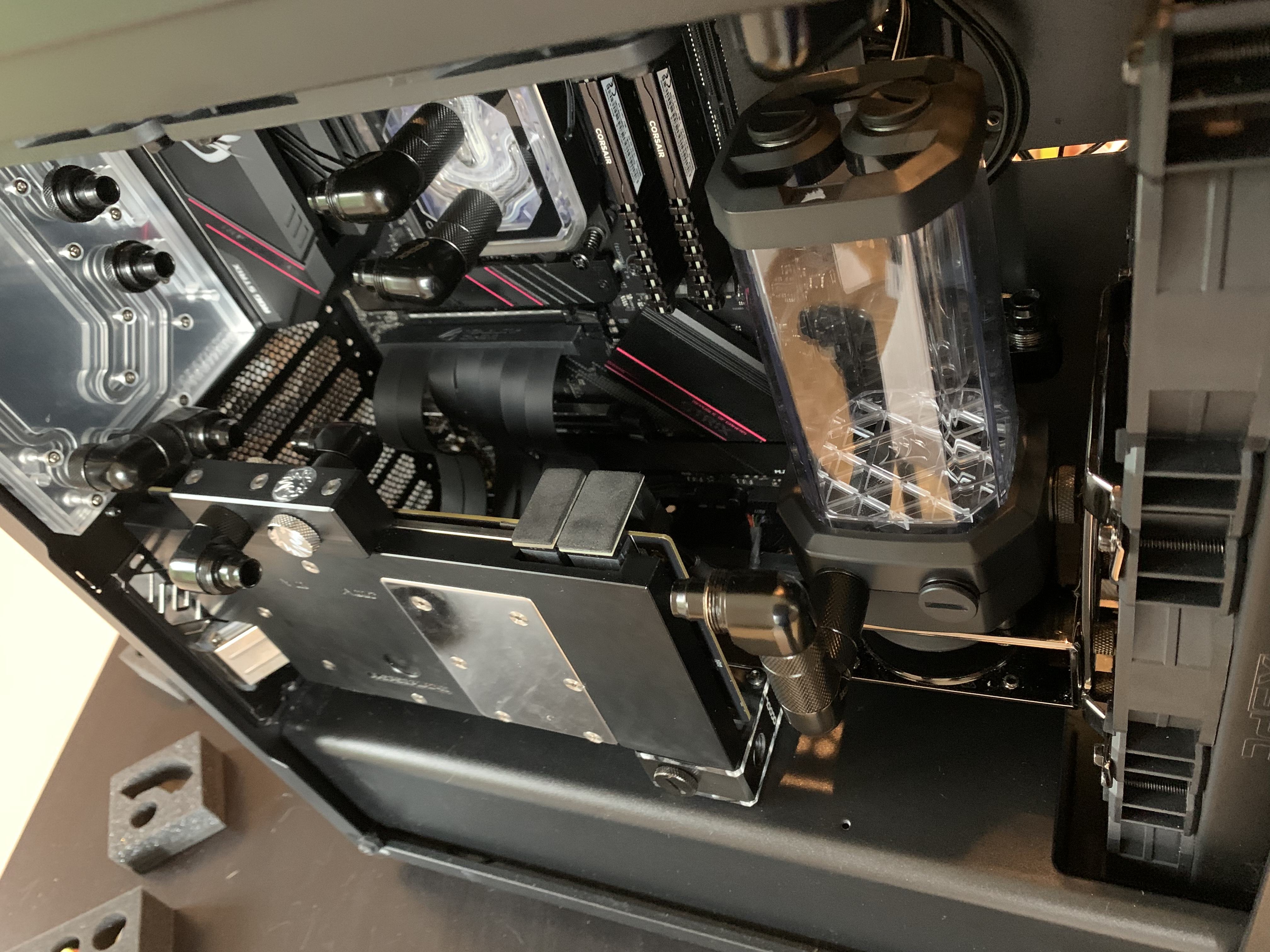

Gefiel mir schon ganz gut so. Deshalb habe ich weitergemacht mit dem Topradiator. Dieser wurde mit den Corsair-Lüftern bestückt, die beim Case dabei waren.Fast fertig; ich war sehr happy.



Leider ging die Verschlauchung trotz vorheriger Planung überhaupt nicht auf und ich musste alles noch als komplett auseinander nehmen.

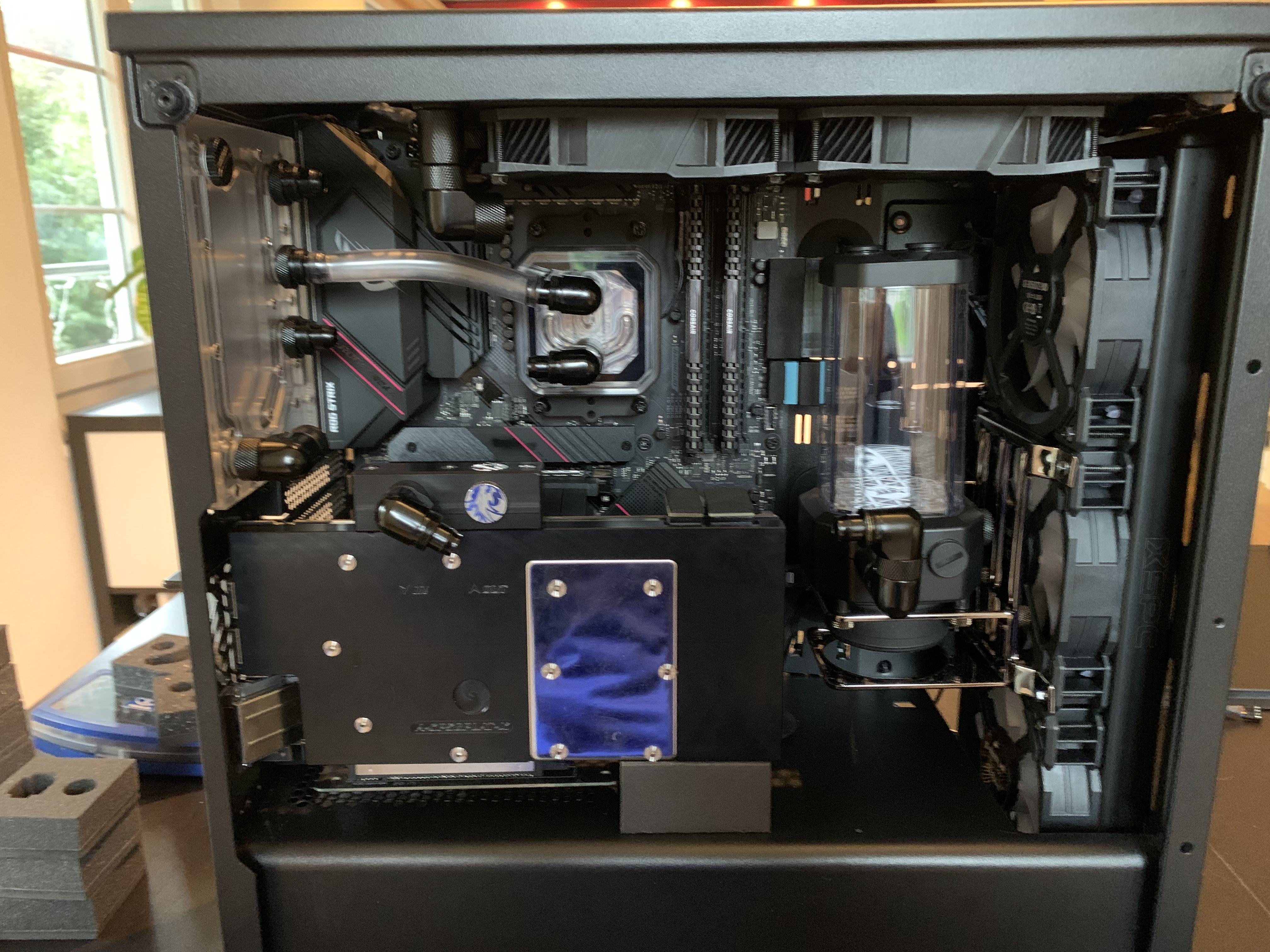

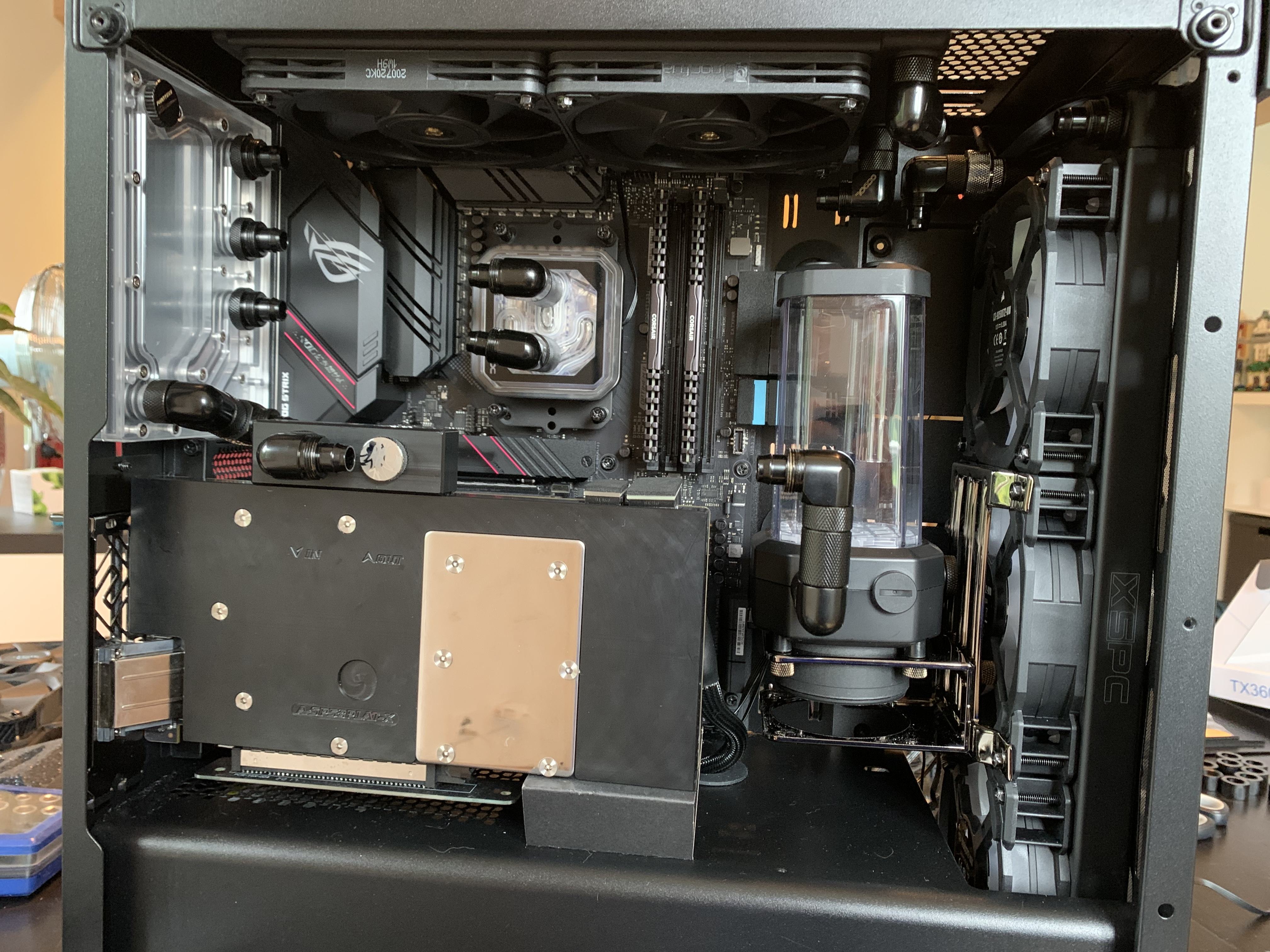

Auch musste ich für den Topradiator dünnere Lüfter (Noctua NF-A12x15 PWM) nehmen. Dann ging aber alles auf.



—

Das ist der Stand von jetzt wo ich den Beitrag schreibe. Morgen kommt dann der erwähnte schwarze Schlauch mit der Post, sodass ich weiter machen kann. Ich bin überrascht, was alles in das Gehäuse passt. So gross ist das gar nicht :-D



[Phoebus Ryan]

Wie es halt so ist bei solchen Projekten, ging einiges schief. Zum Beispiel wurde der Liefertermin für den schwarzen EPDM Schlauch trotz mehrfachem Nachfragen nicht eingehalten und nun sogar um mehrere Wochen verschoben. Alternativ habe ich nun den transparenten EKWB Dura Clear Schlauch genommen. Ich mag den zwar nicht sonderlich weil er einfach viel zu weich ist und überhaupt keine Form hergibt aber der Schlauch war der einzige, der direkt an Lager war.

Wie dem auch sei; ich habe somit die ganze Verschlauchung mit dem EKWB gemacht, alles doppelt getestet und mit dem befolgen begonnen… Am Anfang sah alles gut aus aber als ich die Pumpe eingeschaltet habe, sah ich plötzlich, dass es aus der Grafikkarte in den Riser-Anschluss tropft.

Das war so ultra frustrierend, weil ich die Grafikkarte samt kühler schon seit Jahren besitze (und einsetze) und deshalb am allerwenigsten damit gerechnet habe, dass es ausgerechnet da undicht ist!?

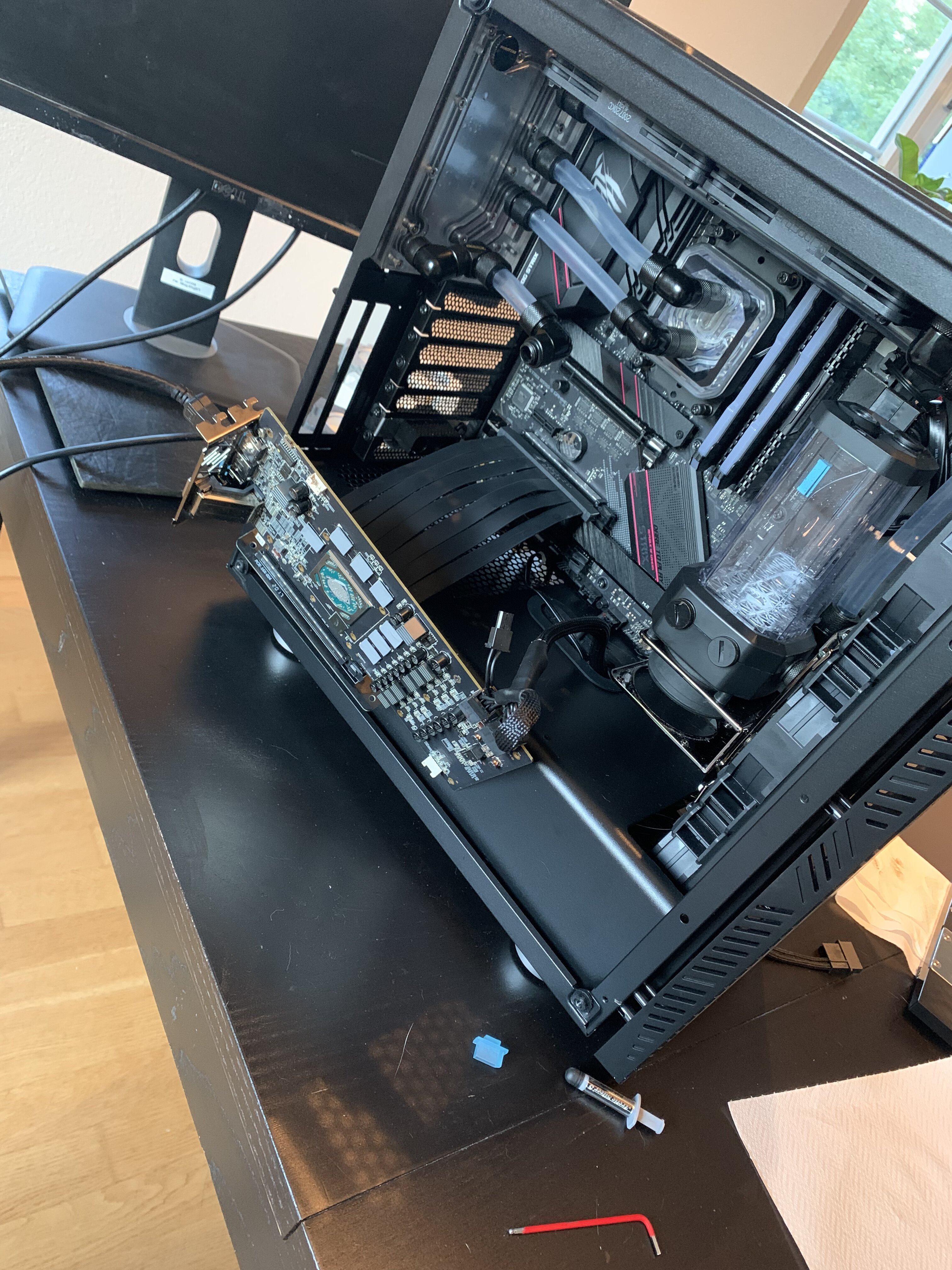

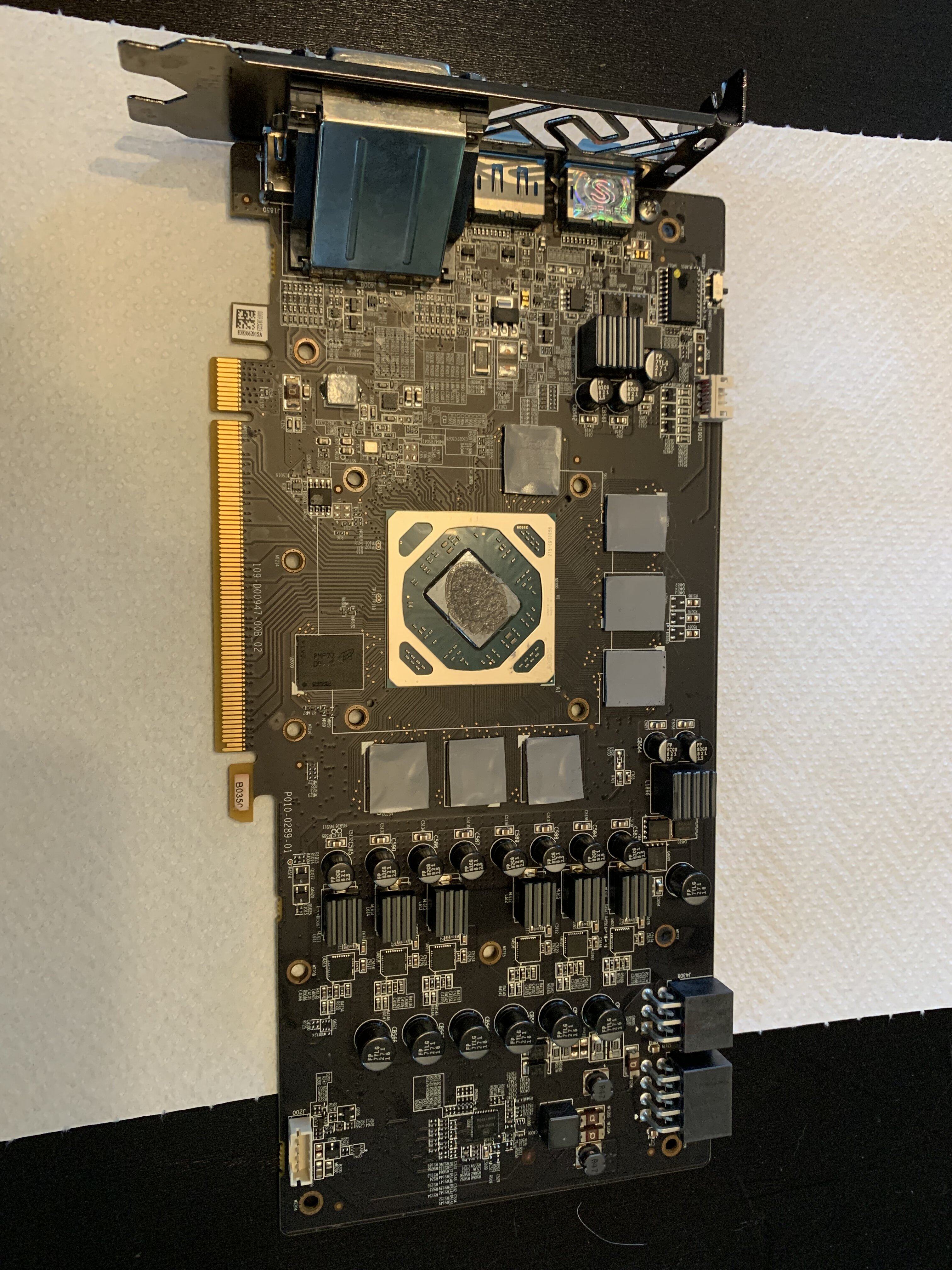

Also habe ich das Wasser abgelassen, die Grafikkarte ausgebaut und den Kühler zerlegt und tatsächlich war eine Dichtung nicht vollständig. Ich frage mich halt, wann und vor allem wie das passiert ist. Die einzige Erklärung für mich ist, dass es schon immer so wahr und bisher einfach zufällig nicht aufgefallen ist, weil die Karte bisher immer nur horizontal eingebaut wahr. Irgendwie seltsam.

Auf jeden Fall habe ich die Karte, den Kühler und das Riserkabel trocknen lassen über Nacht und dann die Karte im Slot und ohne Kühler getestet (erfolgreich), dann am Riserkabel (erfolgreich) und anschliessend alles zusammen (ebenfalls erfolgreich). Glück gehabt

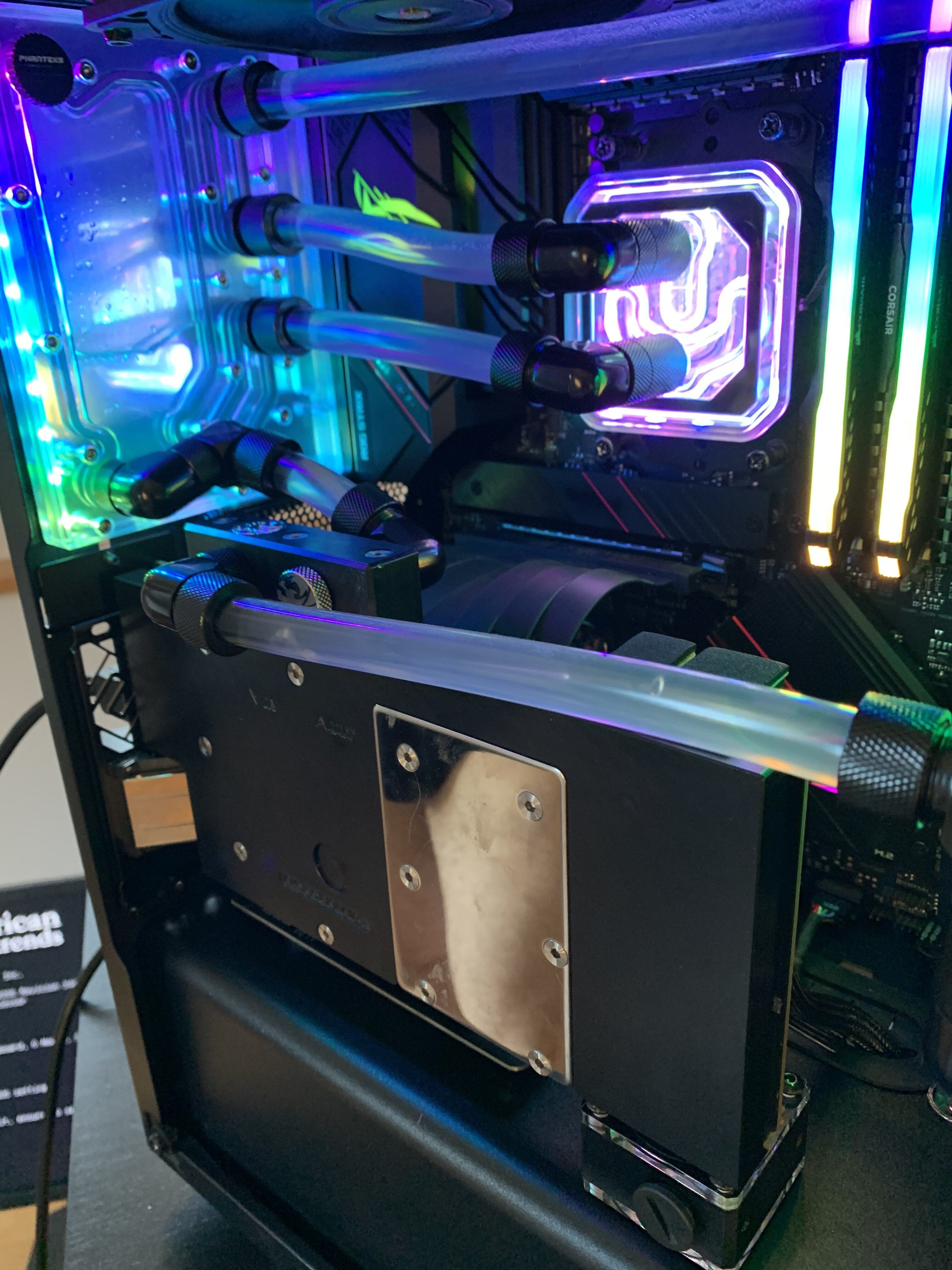

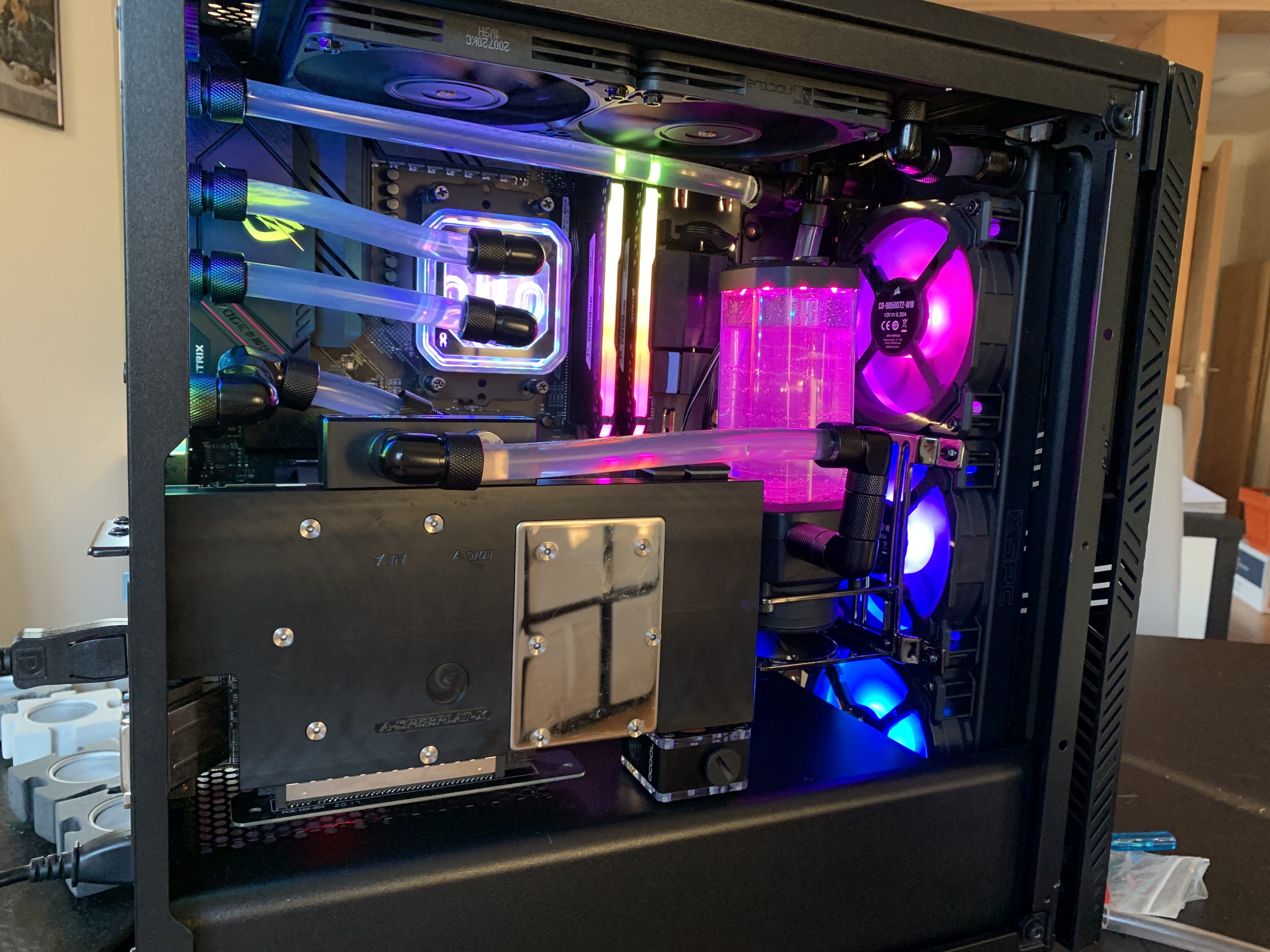

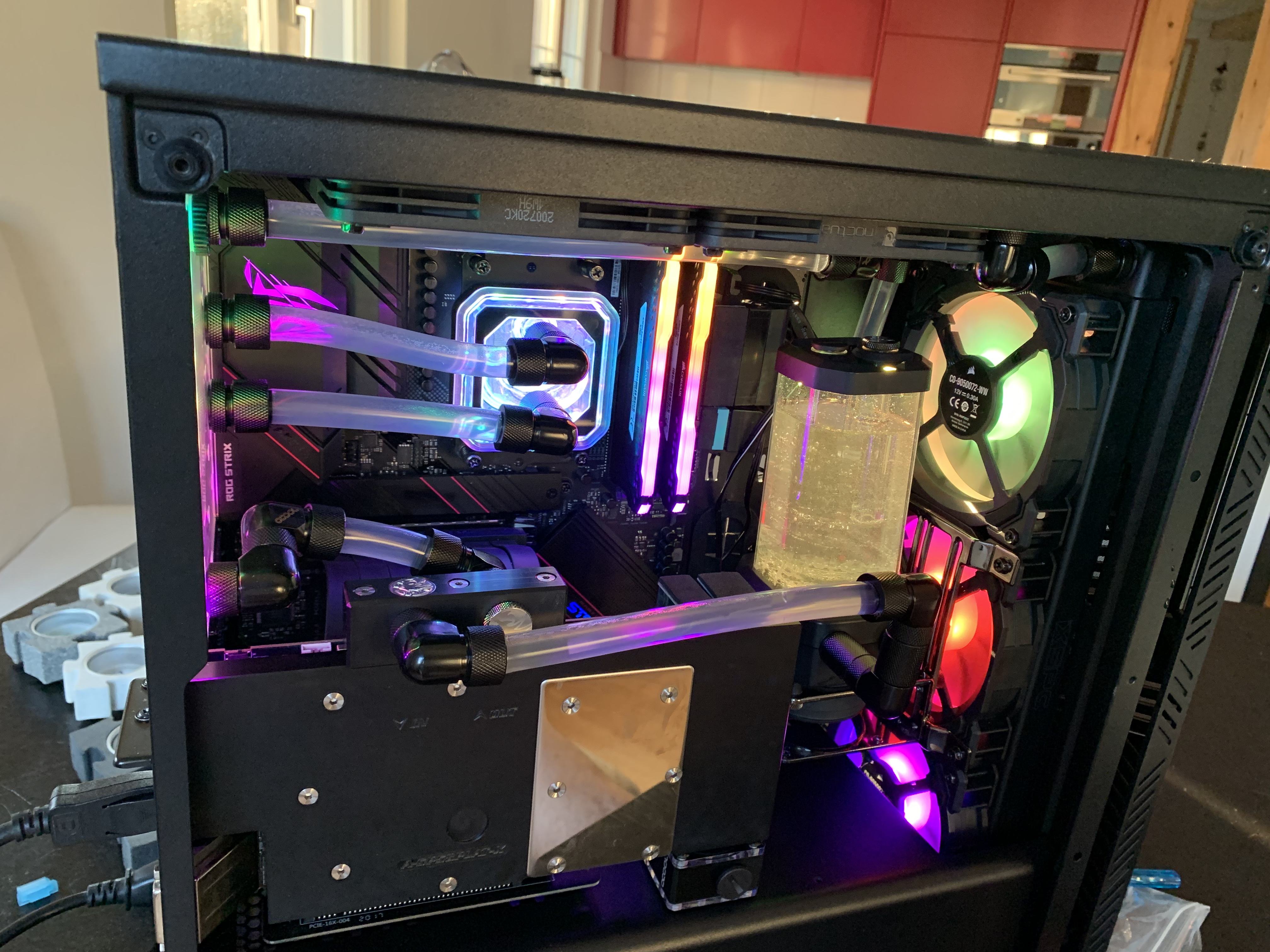

Beim zweiten Versuch war dann alles dicht und das System sieht echt vernünftig aus


Bei der Distroplate werde ich das Licht vermutlich ausschalten. Das passt einfach nicht. Der CPU Kühler passt auch nicht wirklich. Da müsste ein Corsair XC7 rein. Mache ich bestimmt bald.



Als nächstes soll eine neue Grafikkarte (RX6800XT) her. Die Kühlung soll dabei zusätzlich über einen externen Radiator (vermutlich Mora) laufen. Die Slotblende mit Schlauchdurchführung ist mittlerweile schon eingebaut.



[Felix the Cat]

Glück gehabt, dass die Karte noch läuft.

Wo hast du denn den Schlauch bestellt? Denn zumindest bei Caseking ist er in 13/10 lieferbar.

Ein Mora ist auf jeden Fall eine gute Investition. Hatte auch erst alles intern und nun 2 interne Radiatoren rausgeschmissen und nur noch einen 480er intern und einen Mora 420 und endlich zufrieden.



[Phoebus Ryan]

Ja ok Deutschland kriegt man den Schlauch; in der Schweiz eben nicht … oder nur nach wochenlanger bis monatelanger Wartezeit. In der Schweiz gibts einfach keine Wakü-Zielgruppe und deshalb keine direkten Händler.

Ich habe auch einiges bei Amazon bestellt (obwohl ich lieber direkt bei Shops bestelle) weil es einfach verfügbar war und keine zusätzlichen Kosten entstehen. Lieferung in die Schweiz ist sonst immer bei ca 30 Euro wegen Zoll und so Kram. Keinen Schimmer wie Amazon das macht; wohl über die Masse.

Dass die Karte noch läuft ist wirklich Glück und ich bin auch sehr dankbar dafür. Jetzt auf biegen und brechen eine neue Grafikkarte zu kaufen, wäre einfach total unnötig gewesen.

Auf die externe Kühlung freue ich mich durchaus; aktuell ist es aber nicht nötig. Mein Wasser geht nie über 35 Grad. Die Hardware ist halt sparsam. Wenn dann die 6800XT, sieht’s wieder anders aus.



[Felix the Cat]

Ach, Schweizer. Ja gut, dass war mir nicht bewusst. Das ist dann natürlich was anderes.

Ja, vor allem ist es ja auch aktuell nicht so leicht eine neue Grafikkarte zu einem guten Preis zu bekommen.
