Umpol-Schaltung gesucht

[Jay2k1]

Hi,

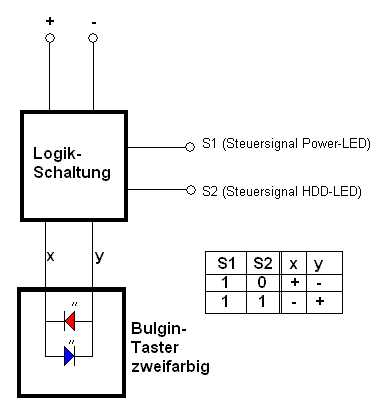

ich habe gesehen, dass es die schicken beleuchteten Bulgin-Taster auch zweifarbig gibt. Die zweite Farbe wird angesteuert, in dem die Polung der LED-Spannung umgedreht wird. Das will ich erreichen, und zwar mit Power-LED und HDD-LED als Steuerspannungen. Dafür brauche ich eine Schaltung. Eine Skizze des Aufbaus mit Wahrheitstabelle:

Wenn also nur die Power-LED leuchtet, soll der Taster mit "normaler" Polarität angesteuert werden; wenn Power- und HDD-LED gleichzeitig leuchten, soll die Polarität umgedreht werden.
Ich vermute, ich brauche eine Handvoll Logikgatter und ein Bauteil, was die Polarität umdrehen kann, eine Art Leitungsverdreher.

Wer kann mir helfen?
Bei Erfolg werde ich ein HowTo dazu verfassen, da das bestimmt noch für einige anderen von Euch interessant sein dürfte

Vielen Dank schonmal, Jay



[GrossmeisterB]

Dein Text ist etwas unverständlich, du meinst

"Wenn S1 = 1 und S2 = 0, dann x = +, y = -"
"Wenn S1 = 1 und S2 = 1, dann x = -, y = +"

richtig soweit?

EDIT: Ach da steht's ja in der kleinen Tabelle, LOL, ich Blindnase



[Jay2k1]

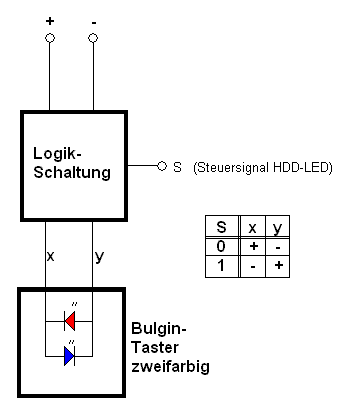

Im Prinzip ist das Bild oben auch quatsch, da die Power-LED ja immer eins ist. Ich habe im Prinzip nur ein ausschlaggebendes Signal, nämlich das der HDD-LED. Demzufolge siehts so aus:



[Jay2k1]

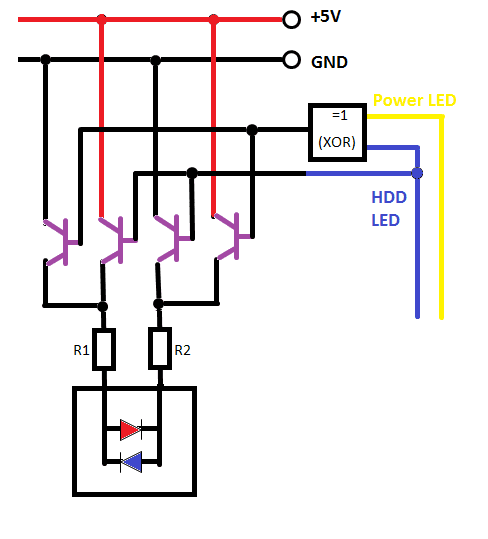

Ich habe da eine Idee, für die, die's interessiert bzw. die Elektronikbewanderten, die mich vielleicht auf einen Fehler aufmerksam machen können.

Es gibt bei reichelt einen 4-fach Analogschalter (74HC 4066), den würde ich anstatt der eingezeichneten Transistoren/FETs nehmen. Dann müsste das Ganze doch funktionieren oder? R1 und R2 sind passende Vorwiderstände für die LEDs (Rot: 2,0V 20mA, Blau: 3,6V 20mA).
