1x VIA und 2x NEC/Renesas auf einer Karte, was ist denn das für eine wüste Konstruktion? Ich sehe da keinen PCIe-Switch o.ä., wie machen die das dann mit einer Lane? Und ob sowas mit ASPM etc. klarkommt...?
Der VL805 ist der eigentliche Host Controller. Die zwei µPD720210 sind 4-Port Hub Controller, wie sie auch in extern anschließbaren USB-Hubs verbaut werden.
Heißt: 4 USB-Ports an einem NEC-Hub, 4-Ports am anderen NEC-Hub. Beide NECs hängen dann am VIA-Controller.
Da der VL805 ein 4-Port Host Controller ist, kann es auch gut sein, dass zwei der acht USB-Ports direkt am VIA-Controller hängen, ohne Umwege über einen der NEC-Hubs. Sonst hätten sie ja auch den VL806 als 2-Port Controller verbauen können.
Vermutlich sind ein Host Controller und zwei Hub Controller günstiger, als ein PCIe-Switch und zwei Host Controllern. Denn solche Konstruktionen (auch mit zwei verschiedenen Chip-Herstellern auf einer Platine) sind ziemlich Standard bei PCIe-Karten mit mehr als 4 Ports in dieser Preisklasse.
Es gibt auch Erweiterungskarten mit zusätzlichem Stromanschluss.

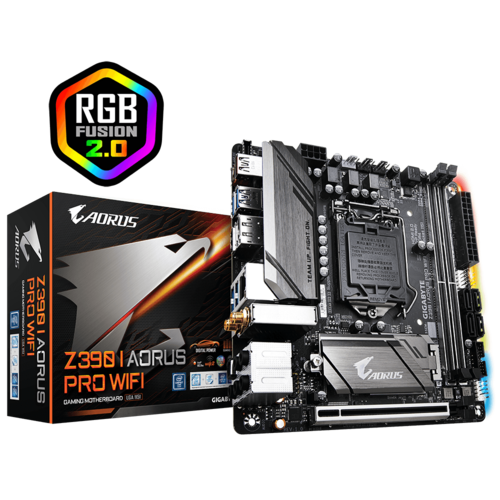

Weil von mini-ITX die Rede ist: Das hier ist keine Low-Profile Karte. Von daher sollt man noch gucken, ob in das Gehäuse normal lange PCI-Karten passen, oder ob es eine Low Profile Karte mit weniger USB-Ports sein muss.
Grundsätzlich kann man so ne Erweiterungskarte schon nehmen, sofern man nen freien PCIe-Slot hat. Habe selber mehrere, ähnliche im Einsatz. Oder eben, wie bereits empfohlen, wenn es auf dem Mainboard noch ungenutzte USB-Header gibt, diese benutzen.
