Hallo all
Als erstes möchte ich mich nochmals bedanken, an dem Test teilhaben zu dürfen.
Im laufe der ersten Testtage habe ich gemerkt, das es einen völlig anderen Weg gibt, die enorme Leistung des Mugen Max zu nutzen. Das grundlegende Ziel beim Bau eines Rechners für mich, ist eine akzeptable und vorallem gleichmäßige Lautstärke bei seiner Nutzung. Das Ziel ist so leise wie möglich bei gerade noch akzeptablen Temperaturwerten.
Vor kurzem habe ich die Grafikkarte eine Gainward GTX 570 GLH (gekühlt über einen Alpenföhn Peter) gegen eine Gainward GTX970 Phantom ausgetauscht.
Der Grund war der Kauf von Far Cry 4. Die Bildraten der GTX570 waren inakzeptabel.
Hier einmal mein System mit der GTX 970.
Mein System:
Mainboard ASRock Z77 Extreme4
CPU Intel Core i5-2500K, 4x 3.30GHz, @ 4,5GHz
Speicher PC3-12800 1600MHz C9 & C11 DRAGON RAM DUAL CHANNEL
Grafikkarte Gainward GeForce GTX 970 Phantom, 4GB GDDR5
PhysXkarte Gainward GeForce GT 630 (GK208) SilentFX, 1GB DDR3
Soundkarte Creative Sound Blaster Recon3D bulk, PCIe
Festplatte1 Corsair Force Series 3A F60, 60GB, SATA 6Gb/s
Festplatte2 SanDisk Ultra II 240GB, SATA 6Gb/s (SDSSDHII-240G-G25)
Festplatte3 Seagate Barracuda 7200.14 2TB, SATA 6Gb/s
Netzteil Be Quiet! BQT E5-700W Straight Power ATX 700 Watt
Gehäuse Fractal Design Define XL R2 schwarz, schallgedämmt
Lüfter Fractal Design Silent R2 140mm (FD-FAN-SSR2-140)
Monitor ASUS VG278HE, 27" (90LME6001T510N1C)
CPU Kühler Noctua NH-C12P SE14
Lüfter Noctua NF-P14 FLX 140mm
CPU Kühler Scythe Mugen MAX (SCMGD-1000)
Lüfter Scythe Glide Stream 140 PWM (SY1425HB12M-P)
Tastatur Logitech G15
Maus Logitech G400s
Wie und warum ist das System so konfiguriert:
Die drei Lüfter ( Die Lüfter in Front und Boden schaufeln Luft in das Gehäuse, der Rückwertige herraus) im Gehäuse laufen fast immer mit 5 Volt oder maximal mit 7 Volt, einzustellen über einen Schalter vorn am Gehäuse.
der CPU Lüfter wird über das Mainboard gesteuert und hat zum Ziel die CPU unter 65°C zu halten. Die CPU ist auf 4500 MHz übertaktet und kommt mit der Standardspannung (~1,008 Volt - 1,405 Volt) aus. Desweiteren kann die CPU in Stufen bis auf 1600MHz zurücktackten.
Die Lüfter der Grafikkarte werden über die Selbige gesteuert. Die Gainward Phantom habe ich mit Absicht gewählt da sie ohne Last im geschlossenen Gehäuse nicht zu hören ist. Unter Last ist sie sehr leise.
Der Noctua Kühler hat mir sehr gefallen und in den damaligen Test`s gut abgeschnitten.
Bevor es zu grundsätzlichen Diskussionen um die zweite Grafikkarte kommt. Ich spielte Metro Last light mit meiner GTX570, unter starker Physx Belastung kam es zu starken Bildrateneinbrüchen. Durch eine dedizierte Physx Karte konnte ich das Spiel mit meiner GTX570 noch genießen.
Für den Test des Kühlers habe ich auf meine grundlegend instalierten Programme zurückgegriffen
CPU-Z Version 1.71.1
Everest Version 5.30.2032 Beta - Anzeige über die G15
MSI Afterburner Version 3.01
River Tuner Statistics Server Version 6.1.2.7305
Der Einbau des Mugen Max:
Kurz zum Erscheinungsbild.
ich war erstaunt wie hochwertig der Kühler verarbeitet ist. Seine Haptik macht einen qualitativ sehr guten Eindruck. Keine scharfen Kanten keine Verarbeitungsfehler.
Aber dann, den alten Kühler ausgebaut, die Halterungen für den Mugen Max montiert, er passt nicht!
Der Kühlkörper überragt bei meinem Mainboard den ersten PCI-E 1x Steckplatz, dort steckt die Soundkarte auf die ich nicht verzichten möchte.
Da noch untem beim Mainboard ein Steckplatz frei war konnte ich alles montieren.
Die Soundkarte verdeckt nun leicht die GT630, das ist aber nicht wirklich gefährlich, da die Karte ja nur selten genutzt bzw. belastet wird.
Die erten Ergebnisse:
Der Lüfter des Mugen Max ist wie der Noctua Lüfter über das Mainboard geregelt.
Bei gleicher Einstellung in Far Cry 4 senkten sich die CPU Temperatur von fast ~70°C auf ~60°C.
Bedeutet:
Der Noctualüfter lief schon mit maximaler Drehzahl von 1200U/min
die Gehäuse Lüfter bei ~800U/min (7Volt) (12 Volt sind der Lautheit wegen inakzeptabel!)
Die CPU war kontinuierlich am Temperatur Anschlag.
Der Mugen Max ist bei ~700U/min in der Lage die CPU bei ~60°C zu halten.
Was auch sehr wichtig ist, die subjektive Lautstärke ist zurückgegangen. Der Noctua Lüfter produzierte ein leicht sonores Brummen,
der Glide Stream ist absolut nicht zu hören im gedämmten Gehäuse.
Anscheinet wird die warme Luft deutlich effizienter abgeführt. Bei jedem TopBlow Kühler ist die Luftführung nicht optimal, da er mit dem Lüfter, der nach Außen fördert konkuriert (sieh Bild).
Zwischenfazit:
Weitere Maßnahmen die neue Kühlleistung maximal zu nutzen
Als nächtes habe ich mich um die CPU gekümmert, mit 65°C ist die CPU immer gut gelaufen, also den Tackt weiter anheben.
Leider schaft die CPU nicht mehr als 4600MHz ohne eine Spannungserhöhung, wurde aber auch nicht wärmer.
Also habe ich die Spannung im Offset um 0,035Volt angehoben und konnte sie auf stabiele 4800Mhz treiben.
Für 5000MHz benötigt die CPU eine Steigerung um weitere 0,065 Volt was zu einer Temperatur unter Last von bis zu 90°C führte.
Also habe ich es bei der leichten Spannungserhöhung belassen und beobachtet was passiert.
Der Mugen Max konnte so die Temperatur konstant um 65°C halten und war im gegensatz zum Noctua Kühler nicht zu hören.
Die Grafikkarte hat durch die bessere Wärmeableitung aus dem Gehäuse anscheinent noch Potential frei.
Der Grundtackt der Gainward GTX 970 Phantom liegt bei 1152Mhz, was schon etws über dem Referenztackt von 1050MHz liegt, der Boost ist mit 1304 MHz + angegeben.
Durch eine leichte Erhöhung des zulässigen Powerlimits um 2% und der kühleren Umgebung hällt die Grafikkarte einen Boost von 1392MHz bei Far Cry 4.
Mehr Tackt bedeutet mehr FPS somit habe ich die Auflösung über den Nvidia Treiber um 50% gesteigert von 1920 x 1080 auf 1440 x 2560.
und die FPS liegen im Mittel immer noch bei fast 55 Bildern.
Fazit:
Der Scythe Mugen Max:
ist sehr gut Verarbeitet
hat eine gute Kühlleistung
ist schön an zu schauen
Die Montage ist einfach
der beiliegende Lüfter ist sehr leise und hat Reserven ( bei maximaler Drehzahl auch in einem gedämmten Gehäuse zu hören)
Der Preis von ~40€ ist mehr als gerechtfertigt
Wenn man sich konzeptionell mit der Kühlung in seinem PC beschäftigt, sieht man am Beispiel meines Rechners, das der CPU Kühler auch Einfluß auf die Grafikkarte hat.
Wer hätte gedacht das eine besser gekühlte CPU zu einer direkten Steigerung der Grafikkartenleistung führt.
Im Vergleich zu dem von mir verwendetem Topblow Kühler kann ich den Mugen Max nur empfehlen.
Liebe Grüße an alle, und einen guten rutsch ins neue Jahr
Als erstes möchte ich mich nochmals bedanken, an dem Test teilhaben zu dürfen.
Im laufe der ersten Testtage habe ich gemerkt, das es einen völlig anderen Weg gibt, die enorme Leistung des Mugen Max zu nutzen. Das grundlegende Ziel beim Bau eines Rechners für mich, ist eine akzeptable und vorallem gleichmäßige Lautstärke bei seiner Nutzung. Das Ziel ist so leise wie möglich bei gerade noch akzeptablen Temperaturwerten.
Vor kurzem habe ich die Grafikkarte eine Gainward GTX 570 GLH (gekühlt über einen Alpenföhn Peter) gegen eine Gainward GTX970 Phantom ausgetauscht.
Der Grund war der Kauf von Far Cry 4. Die Bildraten der GTX570 waren inakzeptabel.

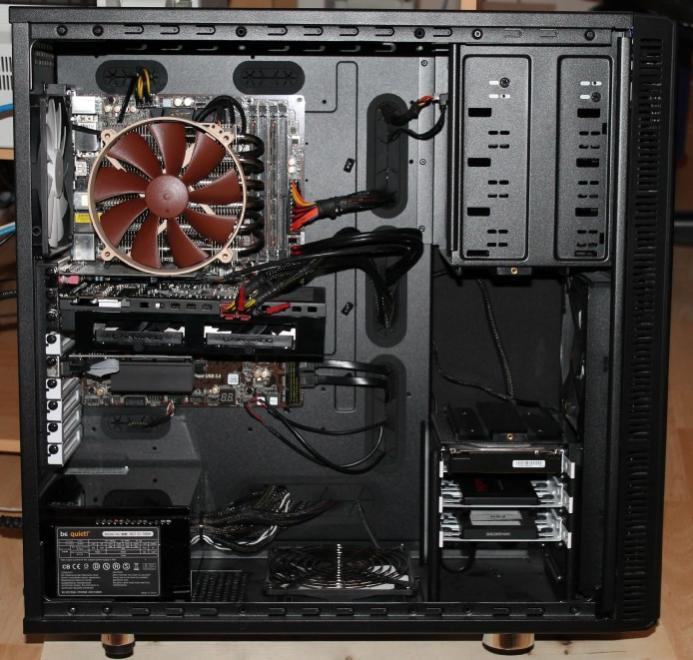

Hier einmal mein System mit der GTX 970.
Mein System:
Mainboard ASRock Z77 Extreme4
CPU Intel Core i5-2500K, 4x 3.30GHz, @ 4,5GHz
Speicher PC3-12800 1600MHz C9 & C11 DRAGON RAM DUAL CHANNEL
Grafikkarte Gainward GeForce GTX 970 Phantom, 4GB GDDR5
PhysXkarte Gainward GeForce GT 630 (GK208) SilentFX, 1GB DDR3
Soundkarte Creative Sound Blaster Recon3D bulk, PCIe
Festplatte1 Corsair Force Series 3A F60, 60GB, SATA 6Gb/s
Festplatte2 SanDisk Ultra II 240GB, SATA 6Gb/s (SDSSDHII-240G-G25)
Festplatte3 Seagate Barracuda 7200.14 2TB, SATA 6Gb/s
Netzteil Be Quiet! BQT E5-700W Straight Power ATX 700 Watt
Gehäuse Fractal Design Define XL R2 schwarz, schallgedämmt
Lüfter Fractal Design Silent R2 140mm (FD-FAN-SSR2-140)
Monitor ASUS VG278HE, 27" (90LME6001T510N1C)
CPU Kühler Noctua NH-C12P SE14
Lüfter Noctua NF-P14 FLX 140mm
CPU Kühler Scythe Mugen MAX (SCMGD-1000)
Lüfter Scythe Glide Stream 140 PWM (SY1425HB12M-P)
Tastatur Logitech G15
Maus Logitech G400s
Wie und warum ist das System so konfiguriert:
Die drei Lüfter ( Die Lüfter in Front und Boden schaufeln Luft in das Gehäuse, der Rückwertige herraus) im Gehäuse laufen fast immer mit 5 Volt oder maximal mit 7 Volt, einzustellen über einen Schalter vorn am Gehäuse.
der CPU Lüfter wird über das Mainboard gesteuert und hat zum Ziel die CPU unter 65°C zu halten. Die CPU ist auf 4500 MHz übertaktet und kommt mit der Standardspannung (~1,008 Volt - 1,405 Volt) aus. Desweiteren kann die CPU in Stufen bis auf 1600MHz zurücktackten.
Die Lüfter der Grafikkarte werden über die Selbige gesteuert. Die Gainward Phantom habe ich mit Absicht gewählt da sie ohne Last im geschlossenen Gehäuse nicht zu hören ist. Unter Last ist sie sehr leise.
Der Noctua Kühler hat mir sehr gefallen und in den damaligen Test`s gut abgeschnitten.
Bevor es zu grundsätzlichen Diskussionen um die zweite Grafikkarte kommt. Ich spielte Metro Last light mit meiner GTX570, unter starker Physx Belastung kam es zu starken Bildrateneinbrüchen. Durch eine dedizierte Physx Karte konnte ich das Spiel mit meiner GTX570 noch genießen.
Für den Test des Kühlers habe ich auf meine grundlegend instalierten Programme zurückgegriffen
CPU-Z Version 1.71.1
Everest Version 5.30.2032 Beta - Anzeige über die G15
MSI Afterburner Version 3.01
River Tuner Statistics Server Version 6.1.2.7305
Der Einbau des Mugen Max:
Kurz zum Erscheinungsbild.
ich war erstaunt wie hochwertig der Kühler verarbeitet ist. Seine Haptik macht einen qualitativ sehr guten Eindruck. Keine scharfen Kanten keine Verarbeitungsfehler.
Aber dann, den alten Kühler ausgebaut, die Halterungen für den Mugen Max montiert, er passt nicht!

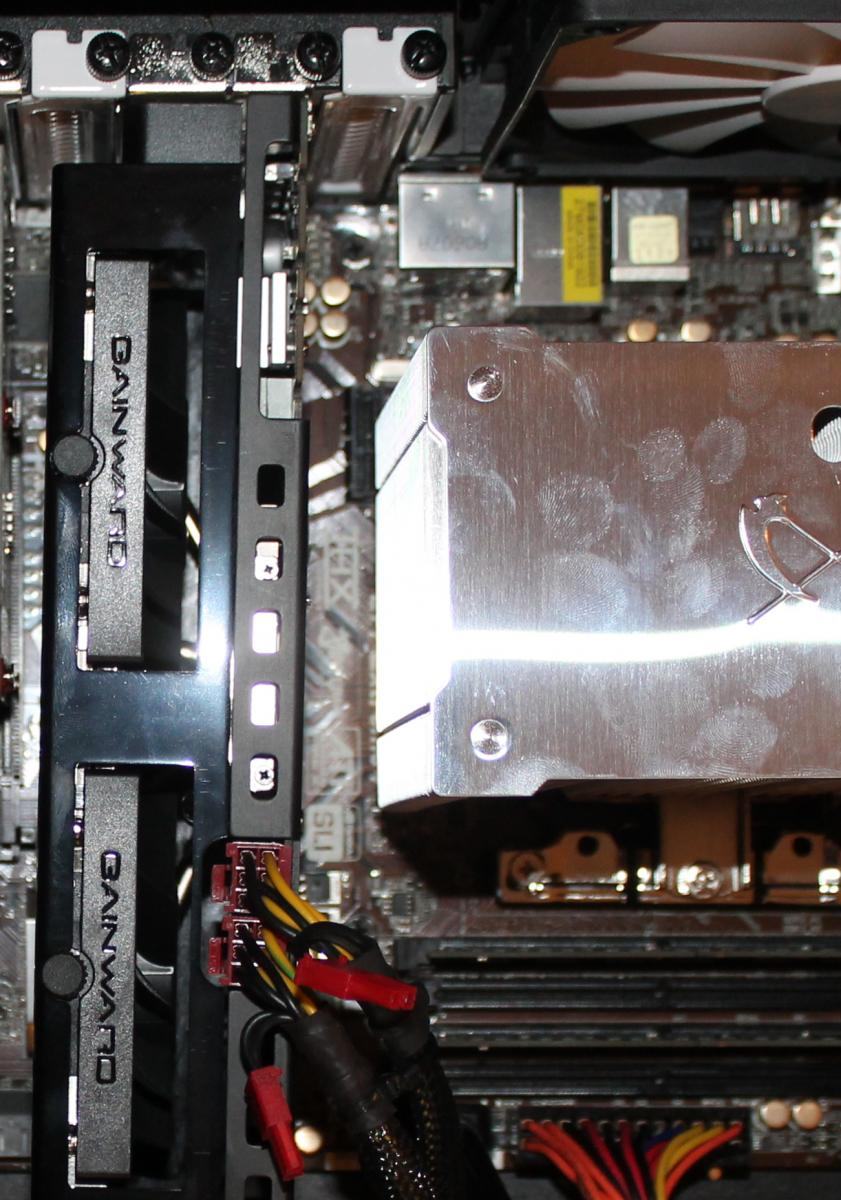

Der Kühlkörper überragt bei meinem Mainboard den ersten PCI-E 1x Steckplatz, dort steckt die Soundkarte auf die ich nicht verzichten möchte.

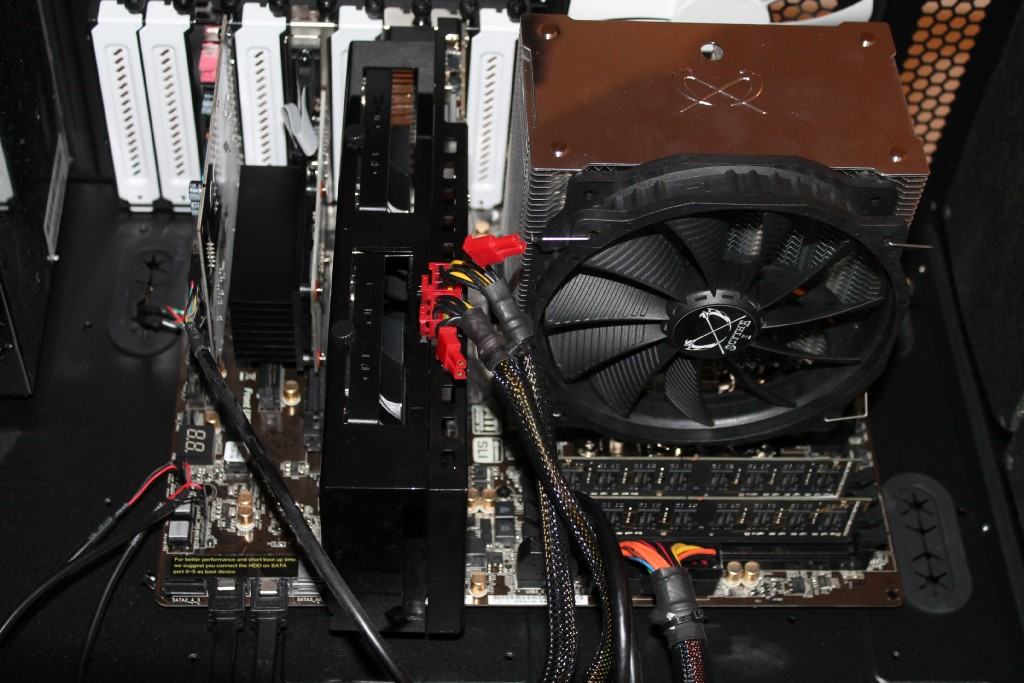

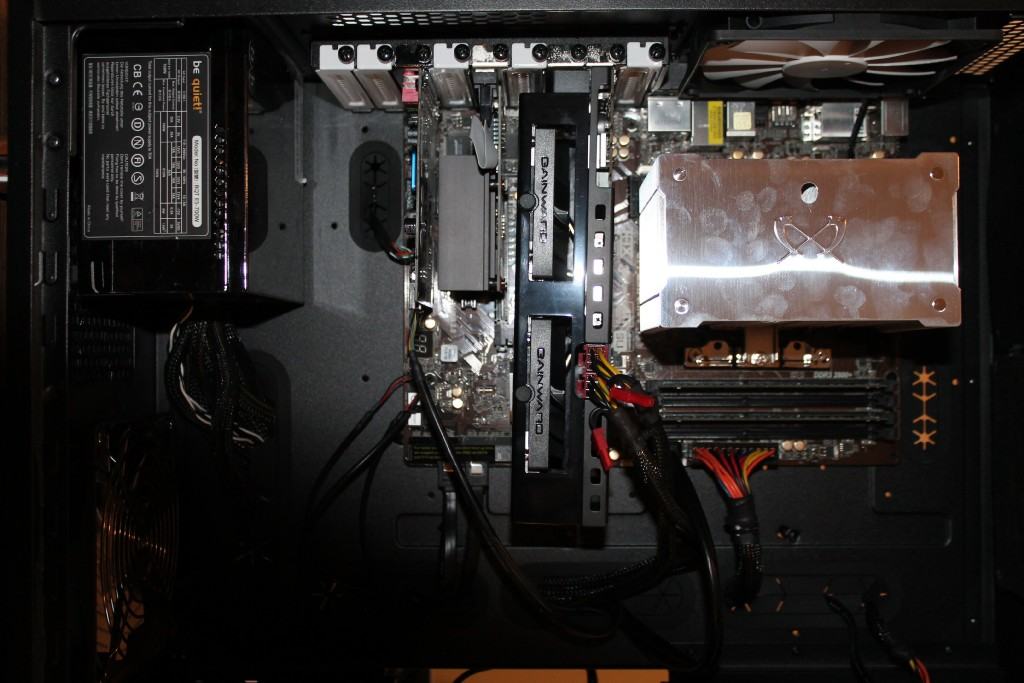

Da noch untem beim Mainboard ein Steckplatz frei war konnte ich alles montieren.
Die Soundkarte verdeckt nun leicht die GT630, das ist aber nicht wirklich gefährlich, da die Karte ja nur selten genutzt bzw. belastet wird.
Die erten Ergebnisse:
Der Lüfter des Mugen Max ist wie der Noctua Lüfter über das Mainboard geregelt.

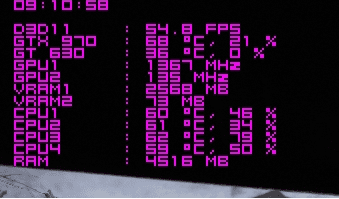

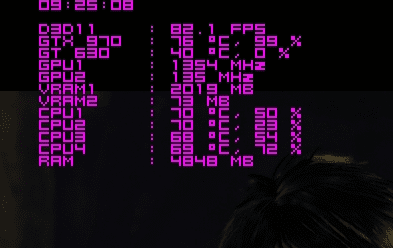

Bei gleicher Einstellung in Far Cry 4 senkten sich die CPU Temperatur von fast ~70°C auf ~60°C.
Bedeutet:
Der Noctualüfter lief schon mit maximaler Drehzahl von 1200U/min
die Gehäuse Lüfter bei ~800U/min (7Volt) (12 Volt sind der Lautheit wegen inakzeptabel!)
Die CPU war kontinuierlich am Temperatur Anschlag.
Der Mugen Max ist bei ~700U/min in der Lage die CPU bei ~60°C zu halten.
Was auch sehr wichtig ist, die subjektive Lautstärke ist zurückgegangen. Der Noctua Lüfter produzierte ein leicht sonores Brummen,
der Glide Stream ist absolut nicht zu hören im gedämmten Gehäuse.
Anscheinet wird die warme Luft deutlich effizienter abgeführt. Bei jedem TopBlow Kühler ist die Luftführung nicht optimal, da er mit dem Lüfter, der nach Außen fördert konkuriert (sieh Bild).
Zwischenfazit:
- Die CPU bleibt fast 10°C kühler
- Das Geräusch Niveau ist deulich geringer
- Es ist potential für weitere Verbesserungen vorhanden
Weitere Maßnahmen die neue Kühlleistung maximal zu nutzen
Als nächtes habe ich mich um die CPU gekümmert, mit 65°C ist die CPU immer gut gelaufen, also den Tackt weiter anheben.
Leider schaft die CPU nicht mehr als 4600MHz ohne eine Spannungserhöhung, wurde aber auch nicht wärmer.
Also habe ich die Spannung im Offset um 0,035Volt angehoben und konnte sie auf stabiele 4800Mhz treiben.
Für 5000MHz benötigt die CPU eine Steigerung um weitere 0,065 Volt was zu einer Temperatur unter Last von bis zu 90°C führte.
Also habe ich es bei der leichten Spannungserhöhung belassen und beobachtet was passiert.
Der Mugen Max konnte so die Temperatur konstant um 65°C halten und war im gegensatz zum Noctua Kühler nicht zu hören.
Die Grafikkarte hat durch die bessere Wärmeableitung aus dem Gehäuse anscheinent noch Potential frei.
Der Grundtackt der Gainward GTX 970 Phantom liegt bei 1152Mhz, was schon etws über dem Referenztackt von 1050MHz liegt, der Boost ist mit 1304 MHz + angegeben.
Durch eine leichte Erhöhung des zulässigen Powerlimits um 2% und der kühleren Umgebung hällt die Grafikkarte einen Boost von 1392MHz bei Far Cry 4.
Mehr Tackt bedeutet mehr FPS somit habe ich die Auflösung über den Nvidia Treiber um 50% gesteigert von 1920 x 1080 auf 1440 x 2560.
und die FPS liegen im Mittel immer noch bei fast 55 Bildern.
Fazit:
Der Scythe Mugen Max:
ist sehr gut Verarbeitet
hat eine gute Kühlleistung
ist schön an zu schauen
Die Montage ist einfach
der beiliegende Lüfter ist sehr leise und hat Reserven ( bei maximaler Drehzahl auch in einem gedämmten Gehäuse zu hören)
Der Preis von ~40€ ist mehr als gerechtfertigt
Wenn man sich konzeptionell mit der Kühlung in seinem PC beschäftigt, sieht man am Beispiel meines Rechners, das der CPU Kühler auch Einfluß auf die Grafikkarte hat.
Wer hätte gedacht das eine besser gekühlte CPU zu einer direkten Steigerung der Grafikkartenleistung führt.
Im Vergleich zu dem von mir verwendetem Topblow Kühler kann ich den Mugen Max nur empfehlen.
Liebe Grüße an alle, und einen guten rutsch ins neue Jahr
