UV LED's ans Netzteil anschließen aber wie?

[CrankGarrus]

Sehr geehrte Hardware-Folks!

Ich hätte so gerne, dass mein PC-Innenleben ultraviolett beleuchtet wird.
Habe bei Amazon diverse Kaltleuchten und auch LED's von Sharkoon gefunden.

10 Stück LEDs wasserklar UV mit 1.000 mcd 3mm: Amazon.de: Elektronik


Sharkoon Kaltlichtkathode Set 4IN1 30cm UV: Amazon.de: Computer & Zubehör

Meine Frage wäre jetzt, wie viel Strom würden die so ungefähr verbrauchen und was ist langlebiger, Kaltlichtkathoden oder LED's? Zumal die LED's auch viel günstiger sind , aber wie baut man solche in den Stromkreis mit ein?
Ich hätte lieber LED's aber weiß ja nicht was ihr dazu sagt.

Hab gehört man braucht einen Widerstand oder so ....aber was für einen? xD

Diese LED's sind vom Typ. 3,4V - Max. 4,0V Strom: 20mA Typ., 30mA Max Chip Material

Wenn ich jetzt 10 LEDs in das Gehäuse einbauen will, was brauch ich alles?
Kann ich das an einen gelb/schwarzen Molexanschluss anschließen wo 12V Spannung vorliegt?
Also 3 LED's in Reihe ohne Widerstand?

Oder kann ich das auch an den rot/schwarzen 5V Molex anschließen und dann aber parallel (damit die Spannung gleich bleibt nicht so wie bei Reihenschaltung)? Wenn ja wie viele Widerstände brauch ich da?

Wäre seeehr dankbar über jede Antwort, habe in Physik leider nicht immer aufgepasst bzw, das meiste schon vergessen xD!!!

Ich kann mir auch noch gar nicht vorstellen wie man das praktisch hinkriegen soll ... wo man die befestigt etc... wäre sehr nett wenn ihr mir ein paar Tipps geben könntet!

Danke im Voraus!

CrankGarrus



[CrankGarrus]

Kriege ich zu meinem Geburtstag keine Antowrt? xD



[buxtehude]

doch:

happy birthday to you!
happy birthday to you!
happy birthday, lieber crankgarrus!
happy birthday to you!



[FrauKrauter]

vorwiderstand:

Ul = led spannung
Il = led strom
Ub = betriebsspannung
Rv = vorwiderstand

Rv = (Ub - Ul) : Il

ganz einfach

- ohne vorwiderstand GEHT NICHT
- reihenschaltung funktioniert
. Ul mit der anzahl der leds multiplizieren
. spannungsreserve einkalkulieren um stabilen betrieb zu gewährleisten
- parallelschaltung von dioden FUNKTIONIERT NICHT
- strom(energie)verbrauch P = Ub x Il
- leds halten i.d.r. ewig

gruß fk

p.s.
achja:
alles gute noch



[CrankGarrus]

DANKE SCHÖÖN DDDD

Warum geht parallelschlatung nicht?

Schließt man den Widerstand bei reihenschlatung einmach einmal in die Reihe mit rein wie ein LED ?

Kann ich das in einer Lüsterklemme in Reihe schalten? Ich frage mich nur noch wie ich das an den Molexanschluss rankriege xD Wie wird das ungefähr aussehen die ganze Apparatur? (am besten ohne Löten xD )



[Schnittendieb]

Q:

Warum geht parallesschlatung nicht?

A: Weil dann jede LED mit 12V bzw. 5V (je nach dem welche Leitung du nutzt) abbekommt.

...Ergo, müsstest du an jede LED einen Vorwiderstand verbauen.



[FrauKrauter]

Warum geht parallelschlatung nicht?

dioden haben eine sehr steile durchlasskurve
die je nach einzelstück etwas unterschiedlich ist

bei gemeinsamem vorwiderstand würde dann die diode mit der geringsten durchbruchspannung
einen stark erhöhten / den kompletten strom abbekommen

Schließt man den Widerstand bei reihenschlatung einmach einmal in die Reihe mit rein wie ein LED ?

richtig

(am besten ohne Löten xD )

am besten mit löten
alles andere ist asche



[FrauKrauter]

noch was

richtige polung ist wichtig
+ an +
- an masse

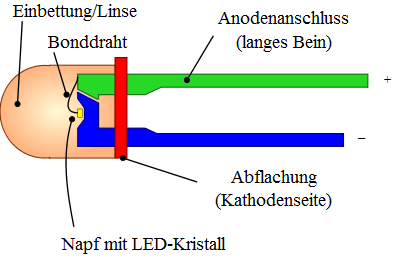

Leuchtdiode

ach was solls

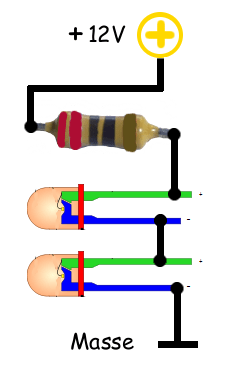

weil du heute geburtstag hast:



[CrankGarrus]

DANKE für die illustration, was ist Masse in der Elektrotechnik?

Mir wäre besser geholfen wenn mir jmd sagen bzw zeigen könnte wie die ganze apparatur, sprich LED-Kette an molexanschluss aussieht hab gar keine vorstellung wie das praktisch umgesetzt wird...

Wo soll man das alles löten etc, gibts extra unterlagen für sowas?

Kann ich das nicht mit Lüsterklemmen machen?



[FrauKrauter]

+12V ist die gelbe leitung
0V = Masse = schwarz

du besorgst dir sowas
PC Y Kabel Stromadapter Strom Adapter 5,25 CD DVD Molex bei eBay.de: Kabel Adapter (endet 04.04.11 11:31:00 MESZ)

knipst die linken 2 stecker ab
und lötest, oder von mir aus lüsterklemmst
so viele der oben beschriebenen stränge dran wie du magst

einstecken - fertig



[CrankGarrus]

Mit den linken steckern meinst du wohl rot und masser nicht war?

Und womit schließt man dann die Lüsterklemme (mit den LED und einem Widerstand) and den Molex adapter ran?
Einfach Kabel reinstecken oder wie?

http://www.led-rechner.de/?betriebsspannung=12&led_anzahl=3&led_spannung=3,4&led_strom=0.02&enorm=24 warum kommt da 91000 Ohm raus und nicht 91ohm

Muss ich dann nicht Kabel freilegen um diese an die Lüsterklemme anzuschließen?

Kann ich das auch mit sowas machen?

Y-Adapter Lüfter-Stromanschluss 12 Volt 4-Pol-Molex auf: Amazon.de: Elektronik

Diesen Lufter dingens wegschnieden und die molex 4 pins dinger sanft in der mittdurchschneiden? dann habe ich sogar gleich Zwei anschlüsse a 12 V (vorrausgesetzt ist entferne noch die roten stränge)

sorry aber ich habe echt keine Praktische Vorstellung wie das gehn soll und ich will nix falsch machen, hab schon nach nem Video gesucht wo das gezeigt wird abe leider keins gefunden



[buxtehude]

ähm, rot und schwarz stehen für 5v. oben waren der gelbe und schwarze mit "linke stecker" bzw. kabel gemeint (=12v).

und ja, einfach kabel frei legen und an die lüsterklemme anschließen.



[CrankGarrus]

Gut dann weiß ich bescheid Danke für die Anleitung für dummies. xD

Ich probier das mal aus und gebeb bescheido b alles geklappt hat.

Im Übrigen waren bei den 10 LED's auch 10 Widerstände mitbeigelegt und so'n LED schlauch Zu blöd das nirgens steht wie viel ohm diese Widerstände haben...dann müsste ich mir nicht noch unötig welche kaufen.



[unl34shed]

Widerstände haben in der Regel bunte Ringe außen drauf, an denen man den Widerstand ganz einfach mit einer Tabelle ablesen kann. Wikipedie -> Widerstand

und der LED schlauch wird Schrumpschlauch sein. zieht sich bei erwärmung zusammen und kann zum Isolieren der Anschlüsse der LED genommen werden um Kurzschlüsse zu vermeiden.



[CrankGarrus]

Auf den Widerständen ist ein brauner und ein lilaner Ring und es ist ein Kohleschichtwiderstand.



[FrauKrauter]

Widerstandscode



[CrankGarrus]

Ehm... das hilft mir nicht weiter, woher weiß man welcher Ring der erste wert ist?
Was haben diese zahlen überhaupt zu bedeuten?!



[Simel]

Hi,
der letzte Ring ist immer der Goldene/Silberne. Gerechnet wird das ganze so: Ring 1 ist z.b. gelb also 4, Ring zwei ist Braun also 1, Ring 3 ist rot also 100 dieser Ring ist der Multiplikator. Der letzte und 4 Ring ist golden also 5% das heißt das der reale Widerstandswert um max. 5% abweicht.
Dieser fiktive Widerstand hat also: 41*100 also 4100 ohm bzw 4,1kOhm mit 5% Toleranz
