Hallo liebe Forum-Mitglieder,
ich versuche das Pin Layout meiner Vega64 Nitro+ herauszufinden, damit ich bei meinem Ghetto Mod sowohl RPM auslesen, als auch vernünftig steuern kann.
Hier der Aufbau:

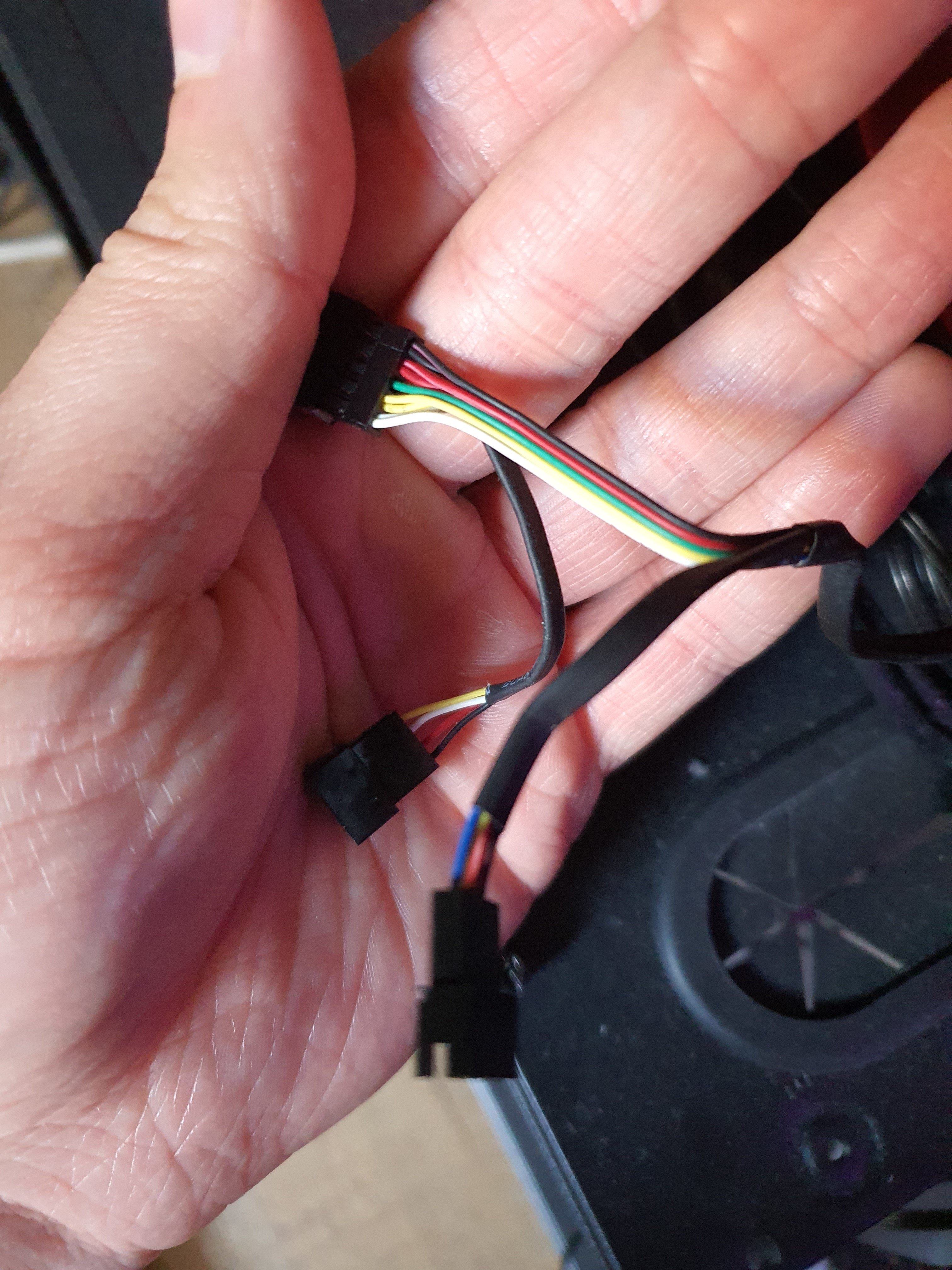

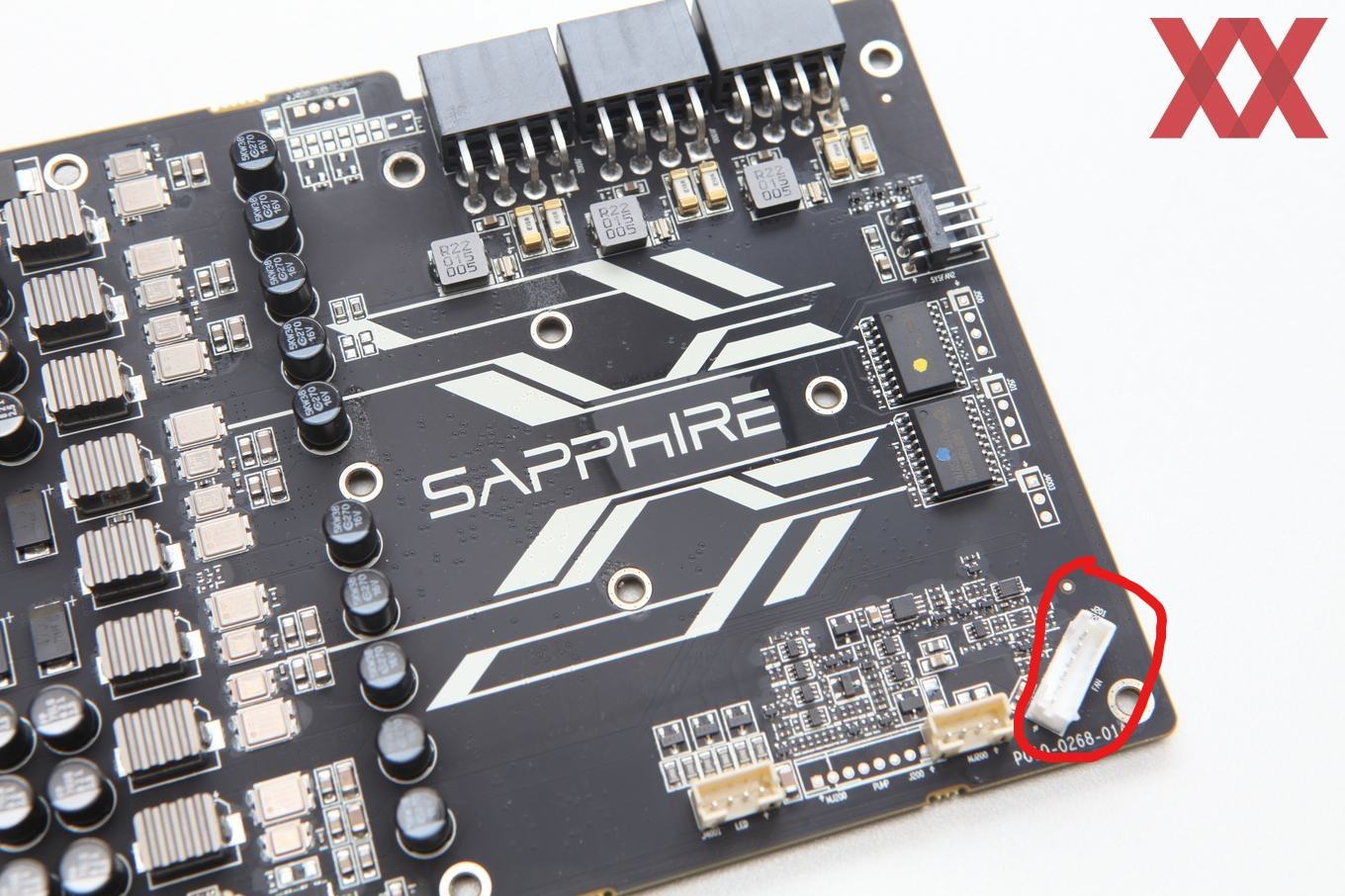

Es läuft von der Platine ein 6Pin (rot eingekreist) zu 1x5Pin + 2x4Pin Kabel.

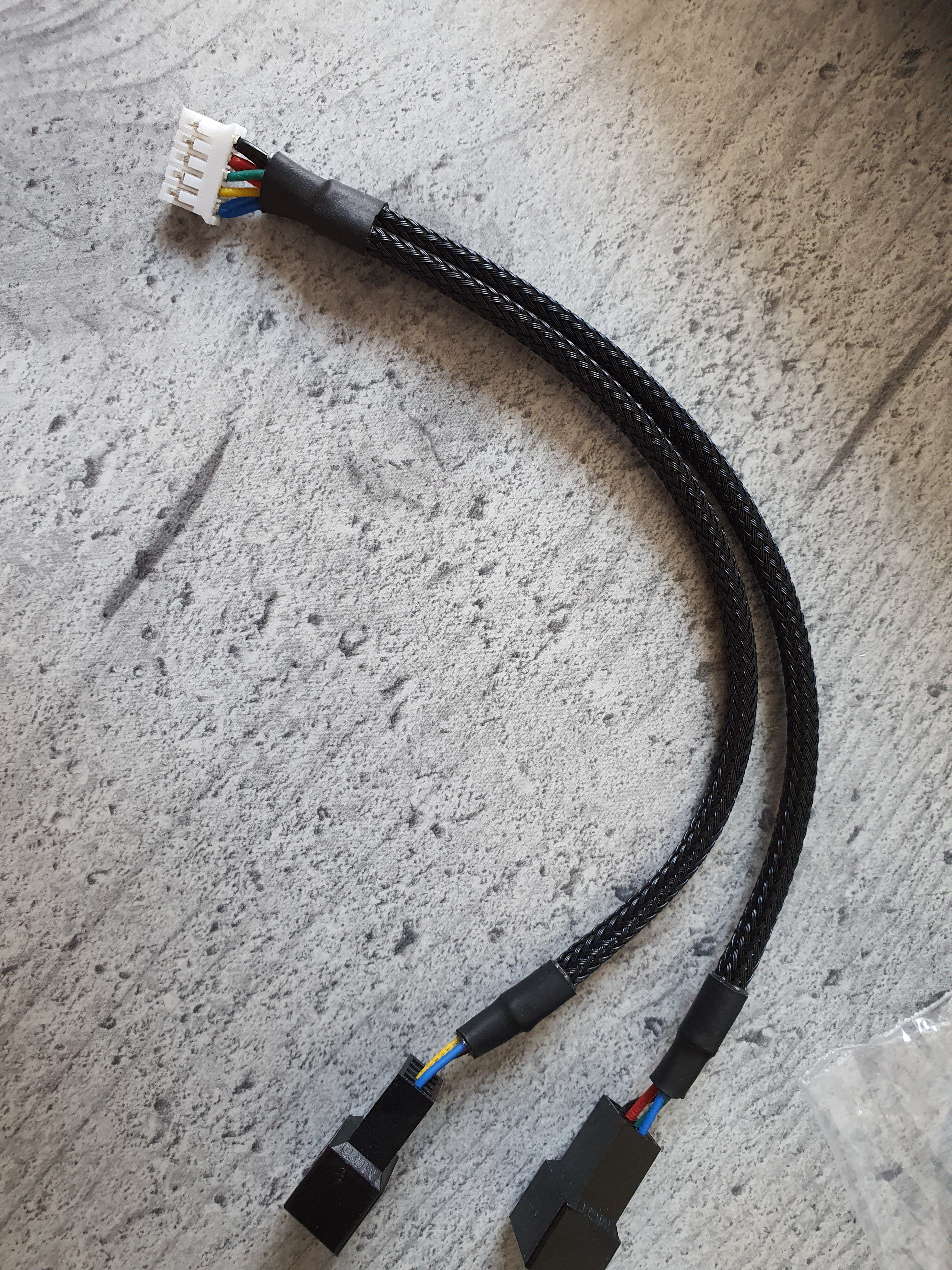

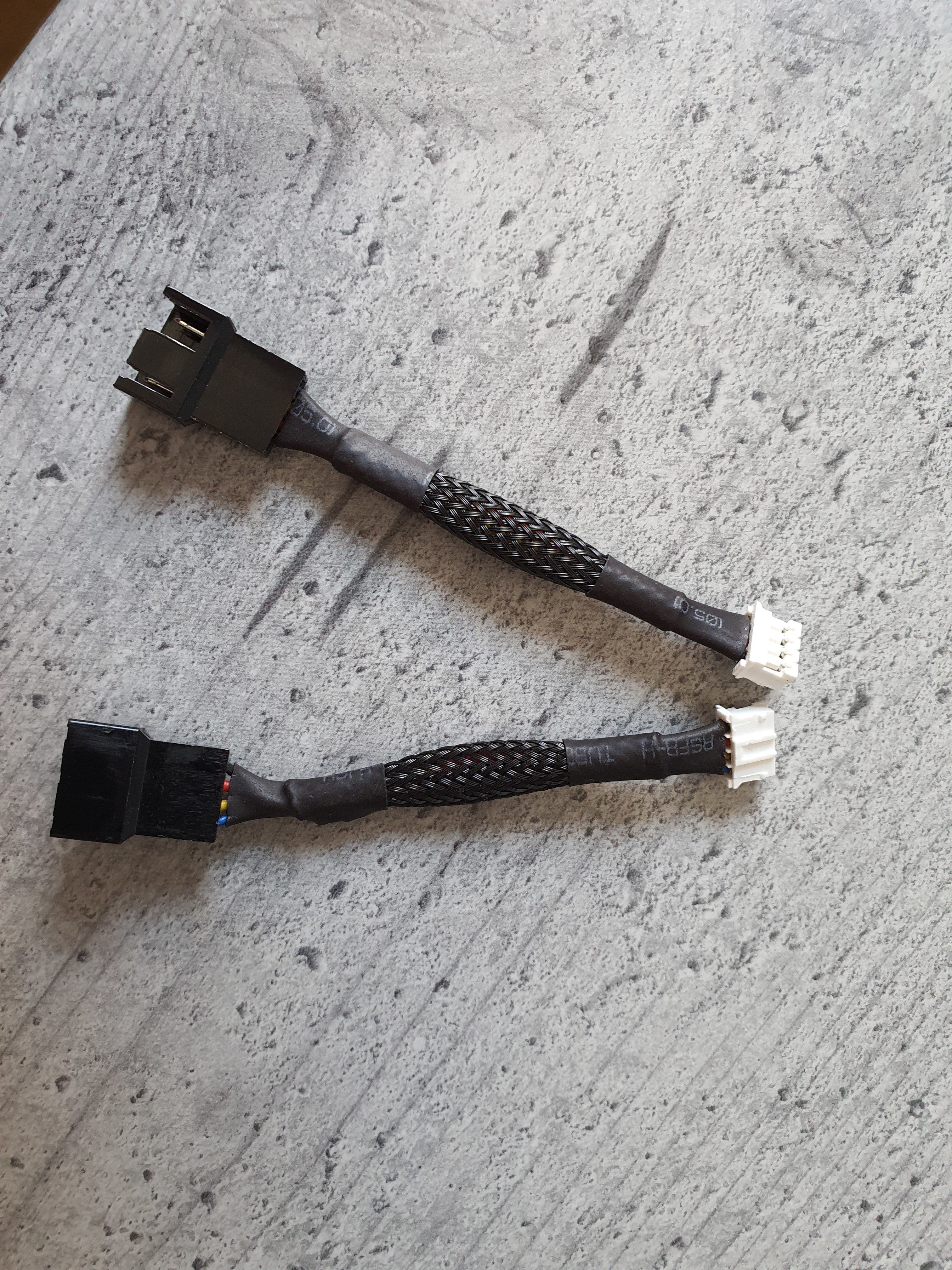

Ich habe außerdem ein 5Pin zu 2x4 Pin PWM Adapterkabel und zwei 4Pin VGA zu 4Pin PWM Adapterkabel hier.
Angeschlossen werden zwei 140mm Arctic Cooling BioniX PWM PST.
Leider komme ich mit dem Pin Layout nicht zurecht, sodass die Lüfter vernünftig laufen.
Wenn ich nur die 4Pin VGA zu 4Pin PWM Adapterkabel verwende und sie an den 4Pin VGA Anschluss mit Schwarz-Rot-Weiß-Gelb Pin Layout stecke, kann ich die Lüfter steuern, bekomme jedoch kein Tacho Signal.
Das Gleiche bei dem zweiten 4Pin VGA (Schwarz-Rot-Gelb-Blau)
Wenn ich nun den 5Pin zu 2x4 Pin PWM Adapterkabel benutze, dann laufen die Lüfter auf 100%, es gibt keine Möglichkeit diese zu steuern und auch kein Tacho Signal.
Es sei noch gesagt, dass ich das Pin Layout des 5Pin zu 2x4Pin PWM Adapterkabels bereits manuell, auf die auf dem Foto zu sehende Belegung geändert habe, da diese komplett nicht kompatibel war und sowohl die Erde, als auch die 12V nicht richtig steckten.
Hat einer noch eine Idee, wie ich die Kabel, bzw. die Pins stecken muss?
Liebe Grüße
Robin
