VMware ESXi Server - Hilfe bei VLANs

[iboTech]

Moin Leute,

mein Plan ist es mir einen kleinen mini PC (NUC, Brix, usw..) zu kaufen und dort 2-3 VMs laufen zu lassen (Sophos UTM, Owncloud, FTP).
Mein Problem ist, dass die Dinger meist nur ein Netzwerkport haben, aber mit einen managebaren Switch sollte das hoffentlich funktionieren.

Bei dem WIE benötige ich eure Hilfe.

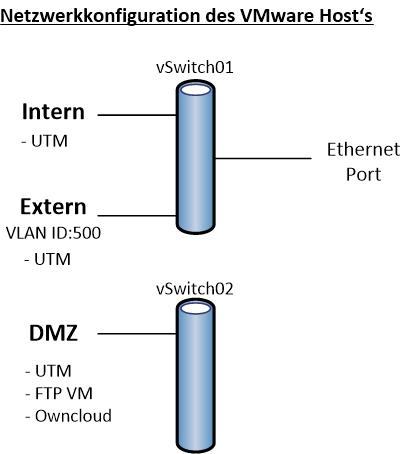

auf dem Host kann man mit wenig aufwand mehrere Netze erstellen und sie mit einen vSwitch verknüpfen, welcher an den physischen NIC gebunden ist.

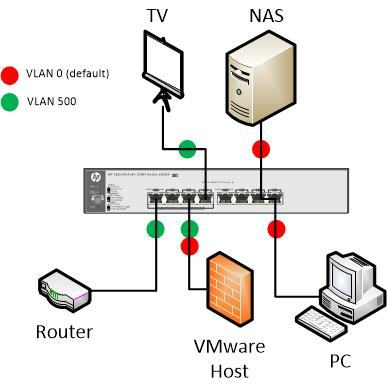

So sieht mein Plan aus, nur leider bin ich was Netzwerk und VLANs angeht nur im Lernstadium




Wie würde die Switch Konfiguration aussehen? Welchen Port muss ich für welches VLAN taggen, untaggen bzw. verbieten?
Die Vodafone TV Box möchte ich nicht über die Firewall leiten.


VG Kai



[TCM]

Tagged und untagged sollte man nach Möglichkeit nicht mischen auf einem Port, also am besten für Rot noch eine VLAN-ID ausdenken.

Grob gesagt muss dann jeder Switchport tagged sein, wo ein Gerät dranhängt, was tags erwartet. Wenn ich das richtig sehe, wäre das nur der ESXi-Host.



[iboTech]

Wenn ich also anstatt des defekt van ein neues einrichten Dann muss ich die Clients (PC, TV) abgesehen vom esx nicht konfigurieren, richtig?
