[Eigenbau] Vorstellung meines ROG-BlackX-Towers mit vollautomatisierter Pumpenautomatik

[ROG-Specialist]

Hallo,

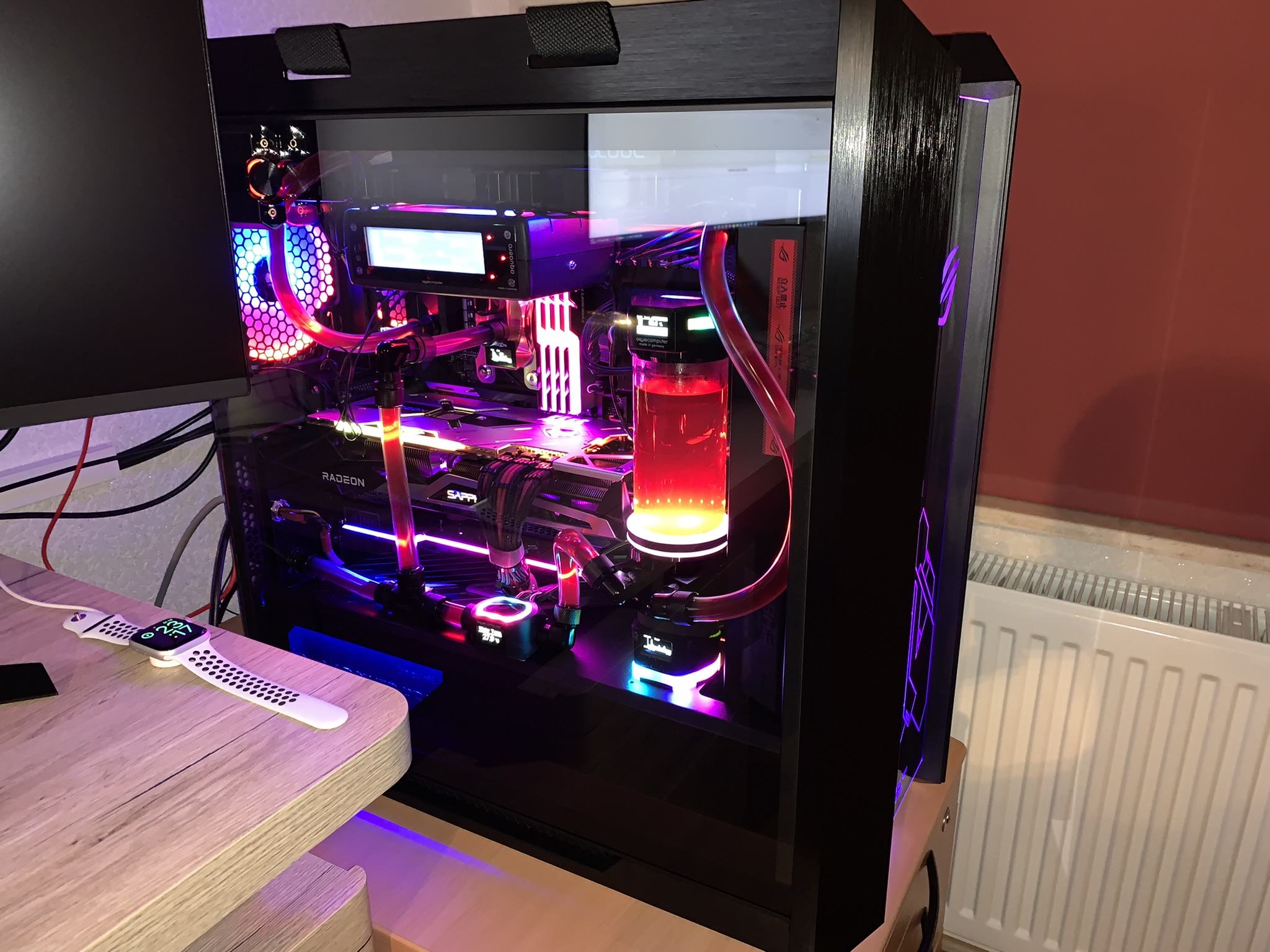

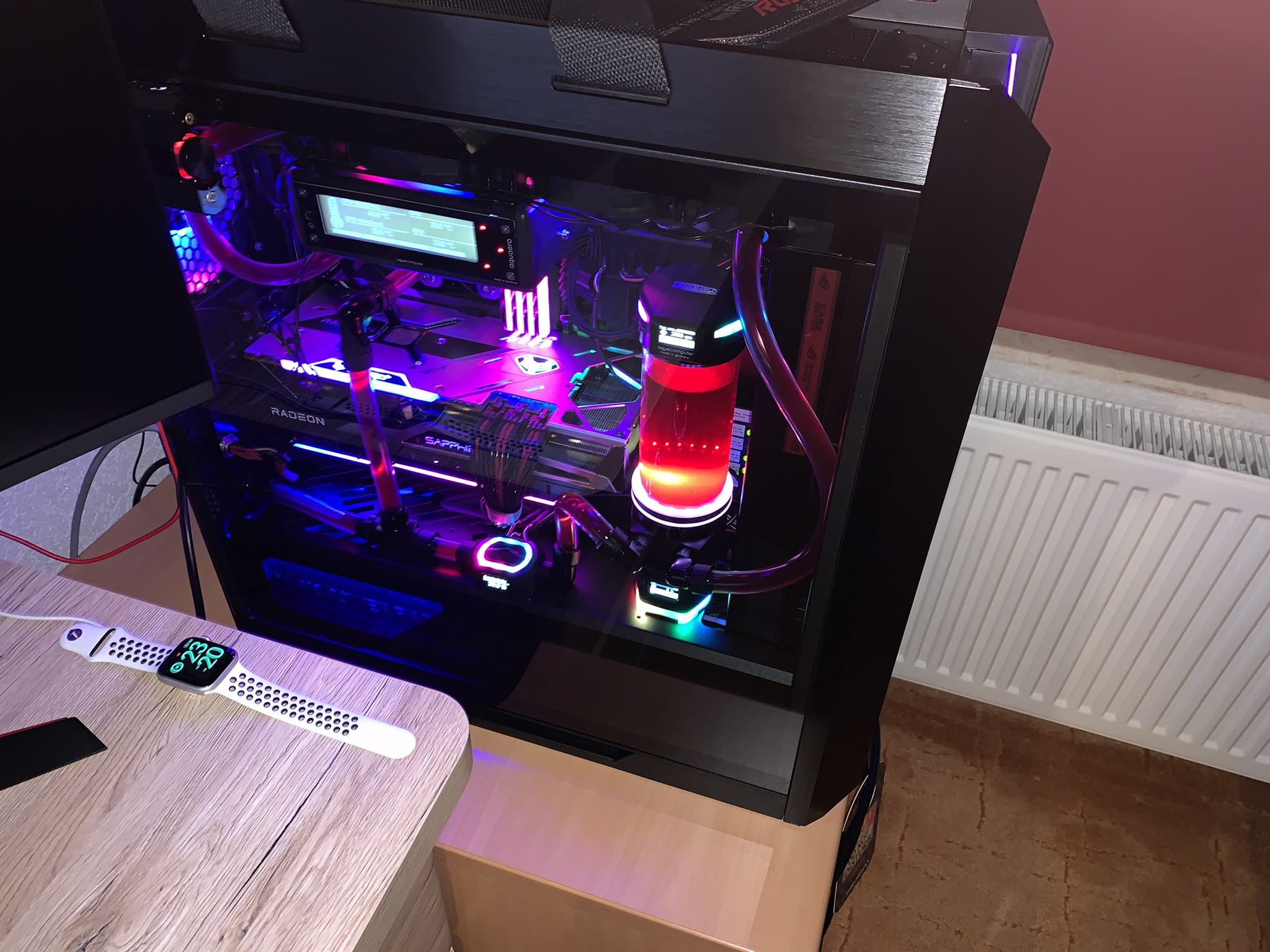

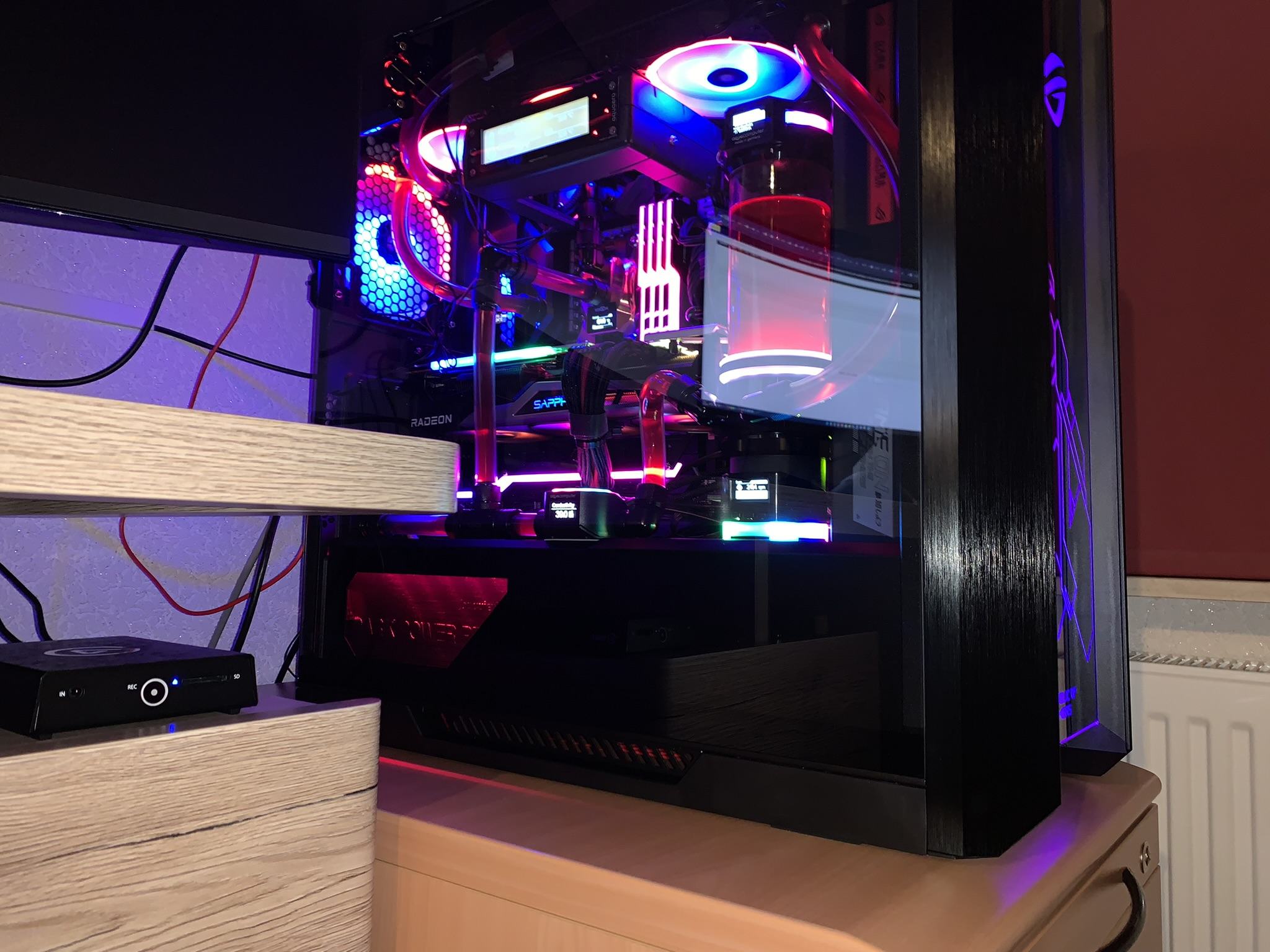

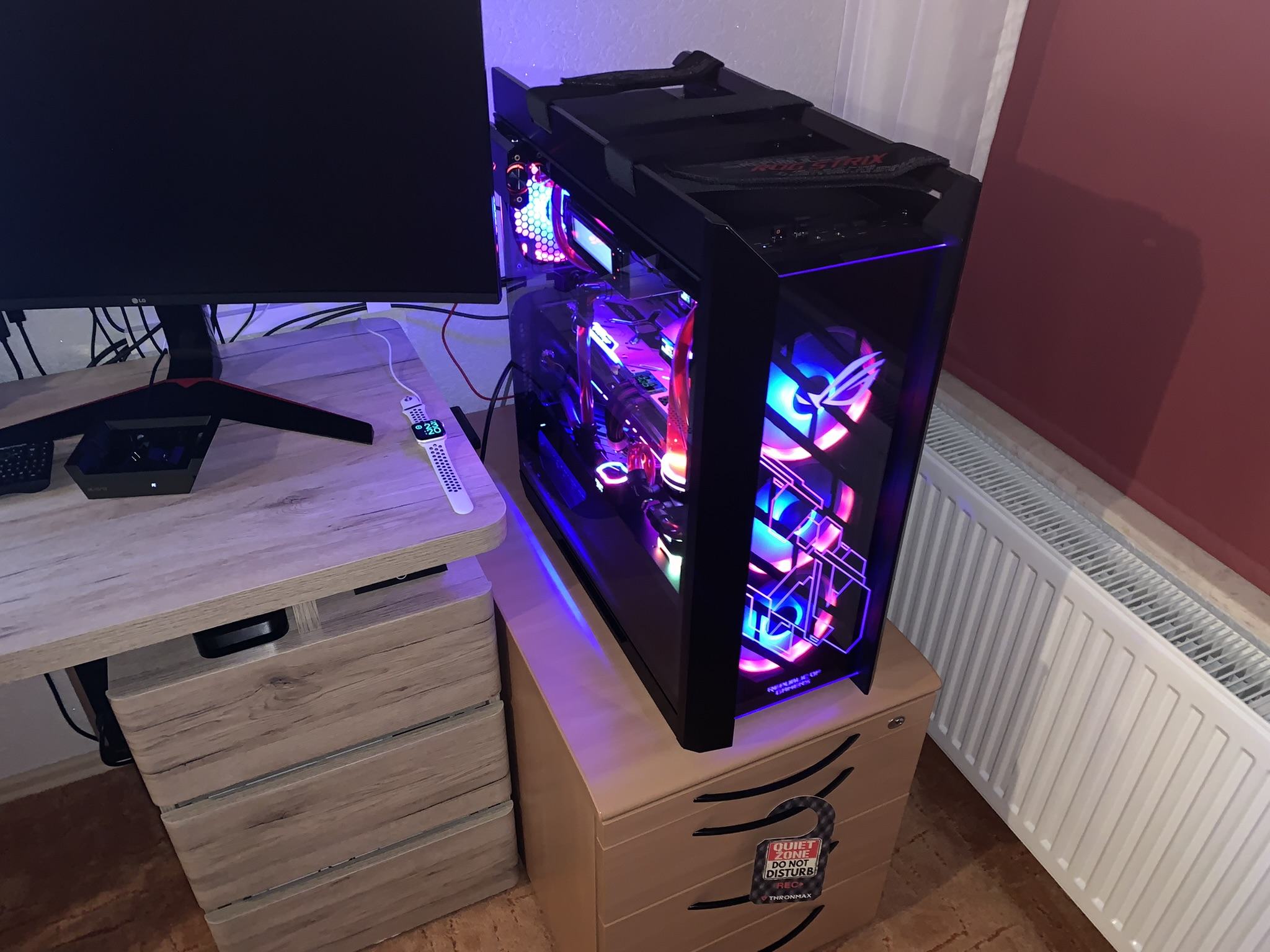

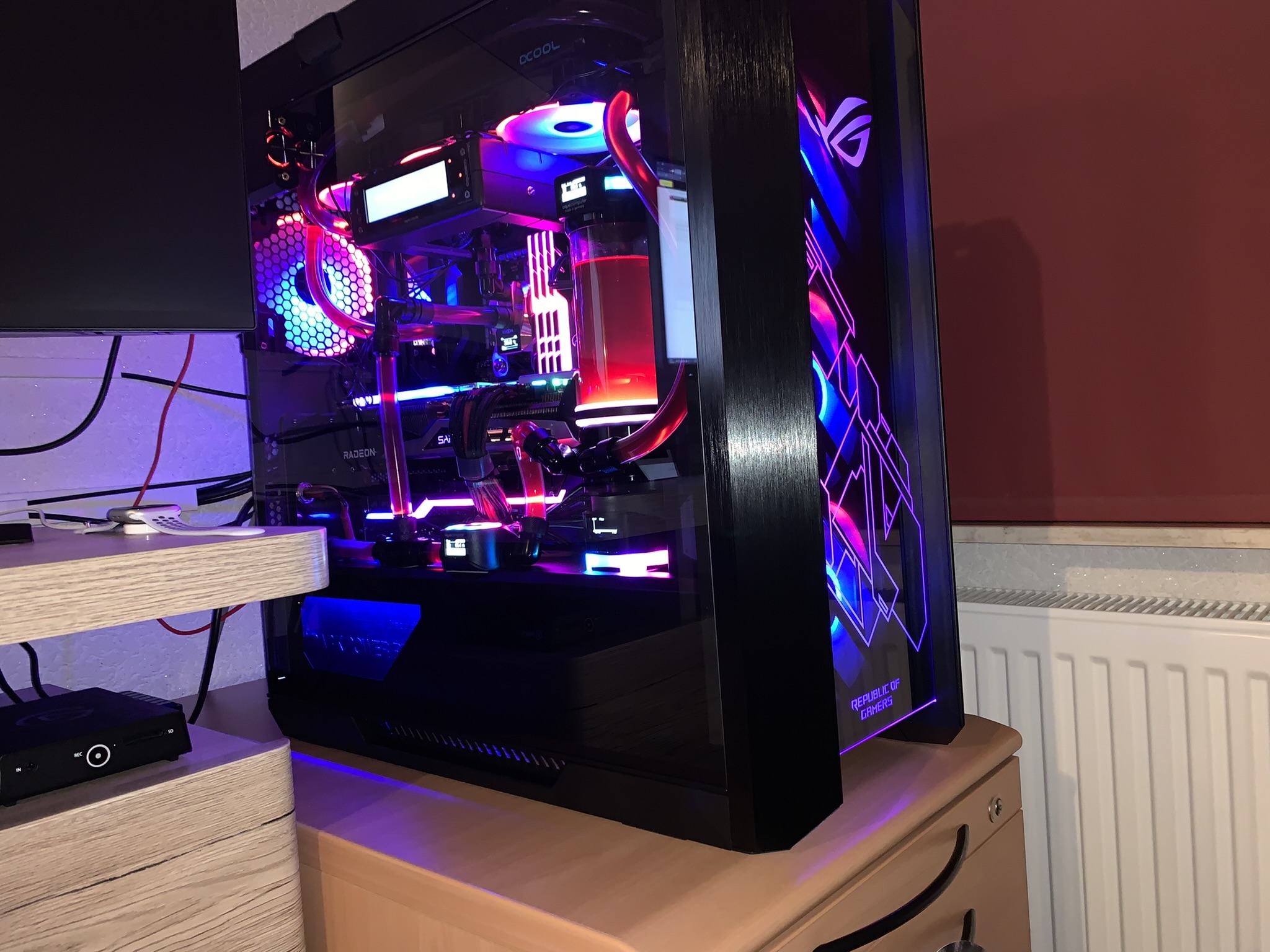

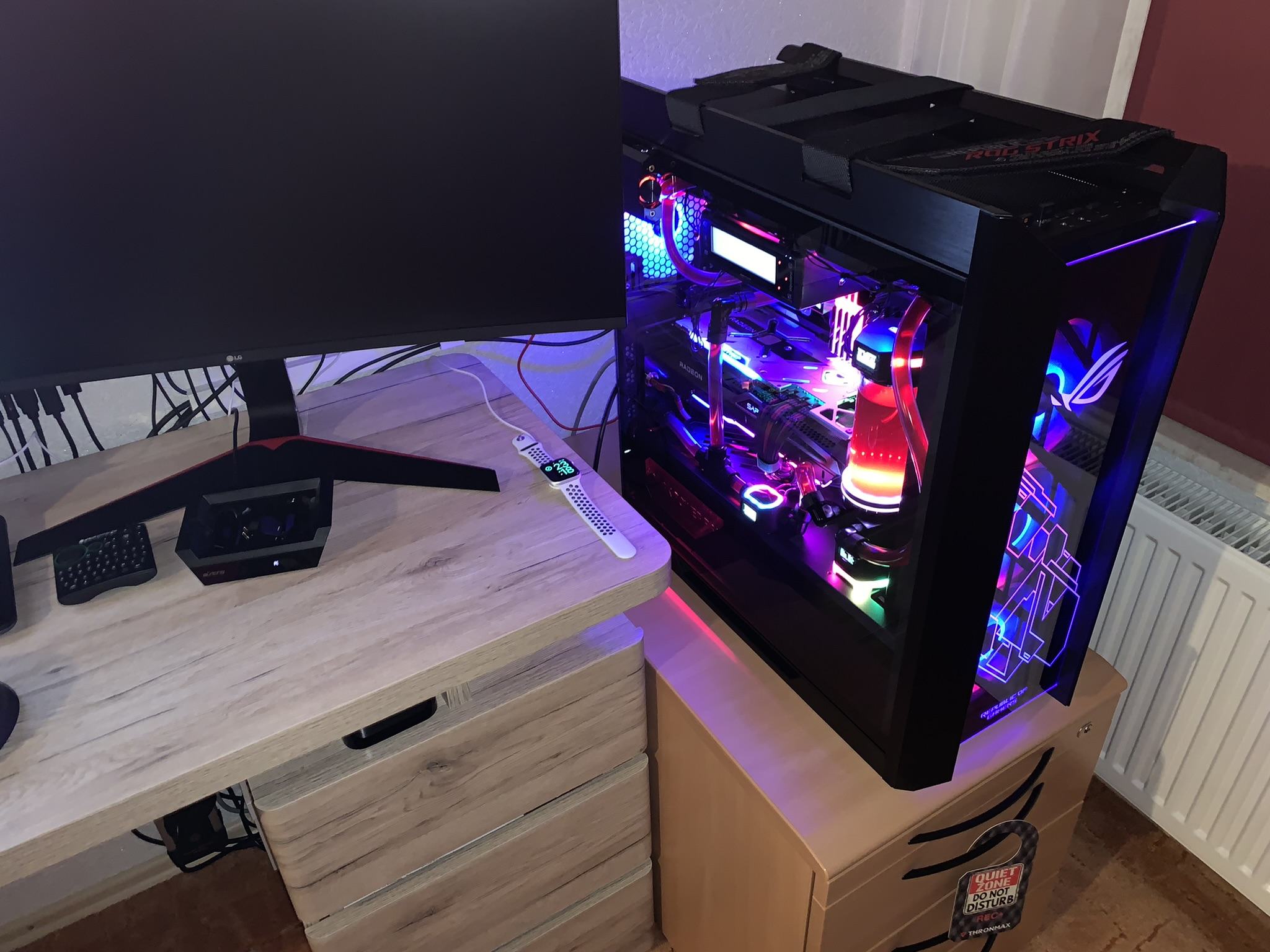

möchte meinen ROG-BlackX-Tower vorstellen, der vorgestern vollendet wurde.

Zunächst mal die Specs:

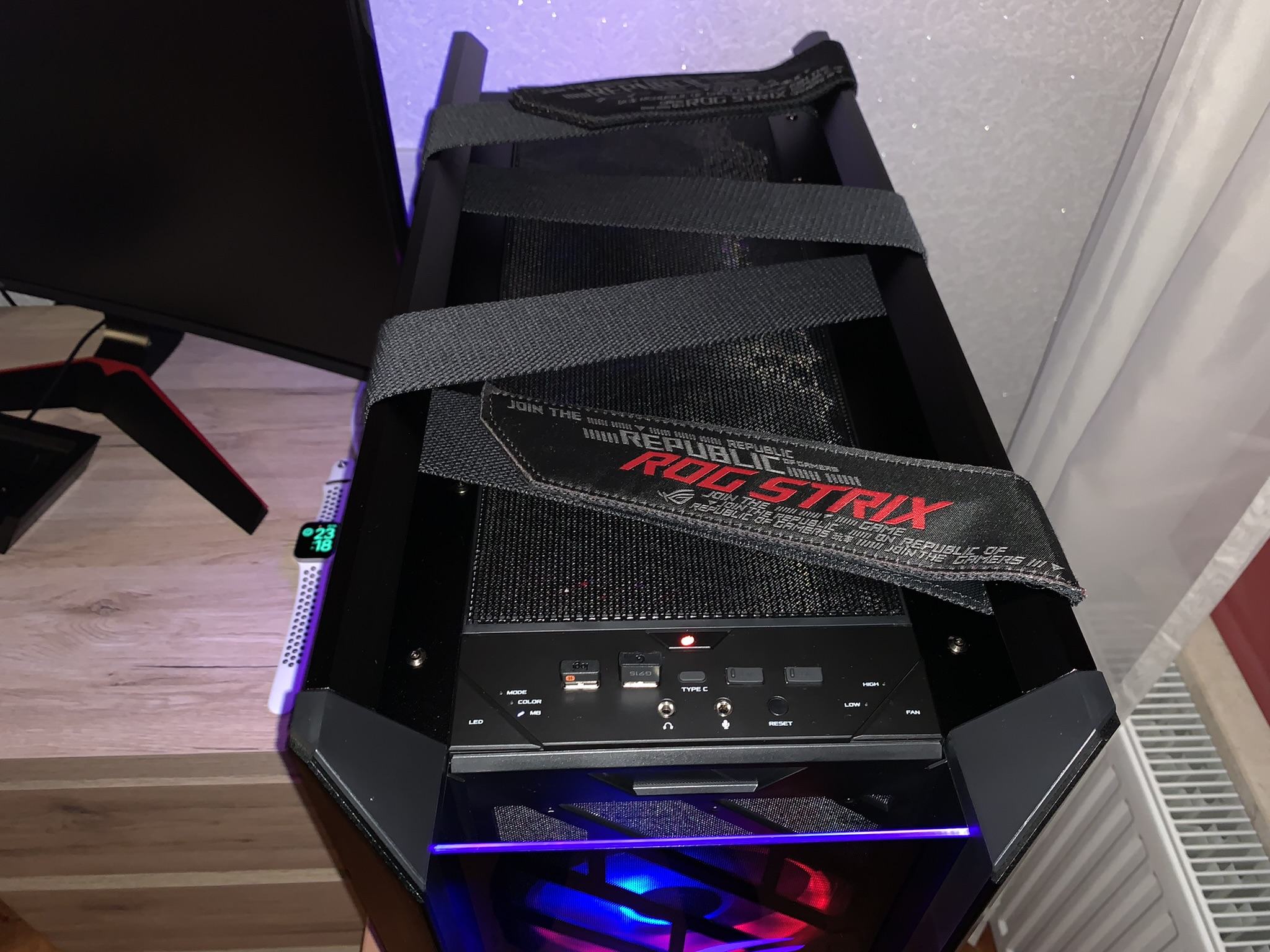

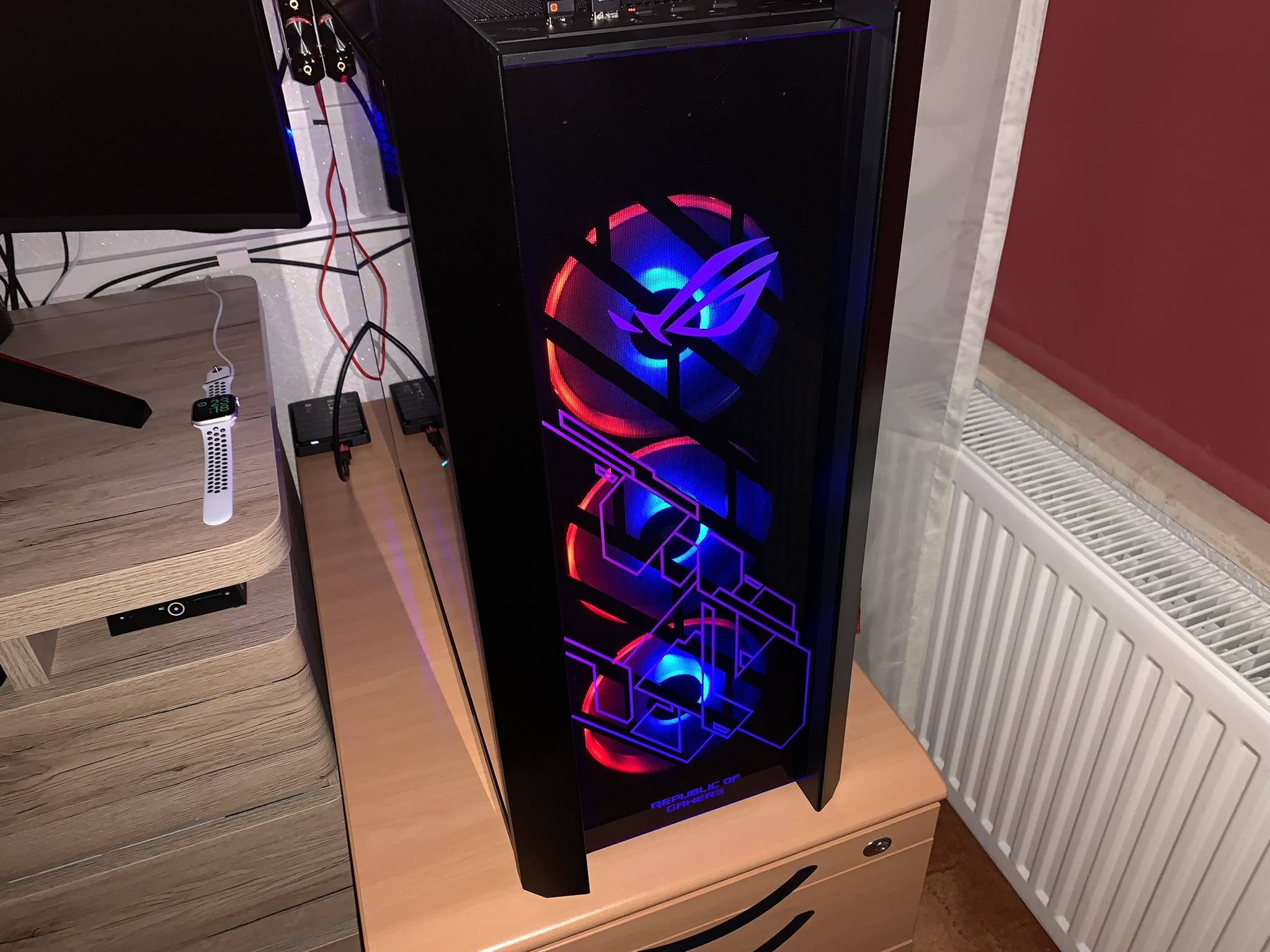

Gehäuse: ASUS ROG Strix Helios - Fulltower
Netzteil: Be Quit Dark Power Pro 1500W
Mainboard: ASUS ROG Strix Crosshair Formula VIII X570 mit EK-Waterblocks VRM-Kühlung
CPU: AMD Ryzen 9 5950X - 16 Cores
RAM: 2x G.Skill Trident Z Neo DIMM Kit 32GB, DDR4-4000, CL14-15-15-35 (F4-4000C14D-32GTZN)
Grafikkarte: Sapphire Nitro+ AMD Radeon RX6900 XT 16GB RAM in der Special Edition mit Toxic Board inkl. Halter
M.2 NVME SSDs: WD Black SN850 PCIe 4.0
Kabelmanagement: CableMod PRO ModMesh

CPU-Kühler: Aqua Computer Cuplex Kryos Next mit Vision AM4 Kupfer/Kupfer

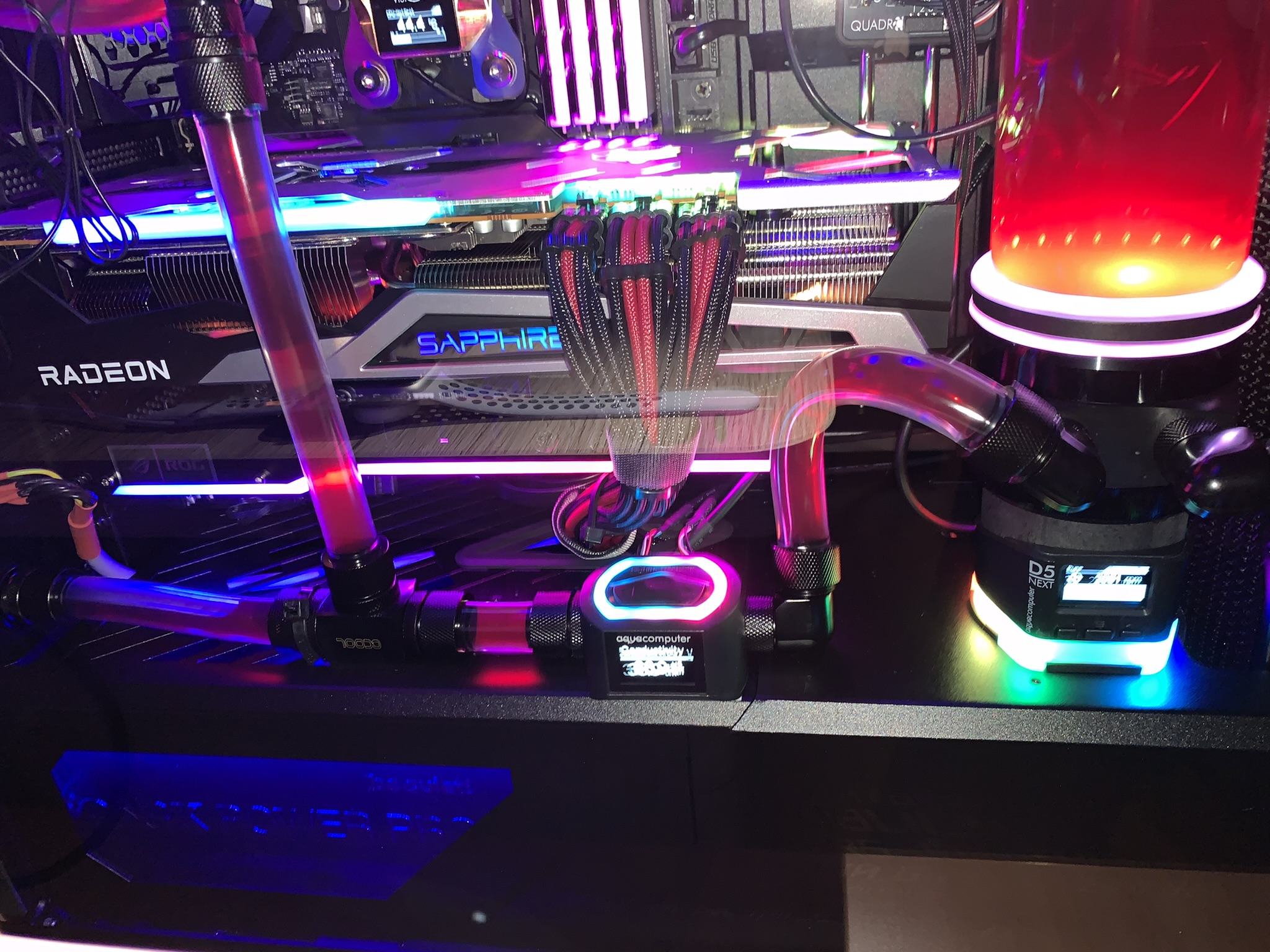

Durchflusssensor: Aqua Computer High Flow Next OLED
Pumpe: Aqua Computer D5 Next
Ausgleichsbehälter: Aqua Computer Ultitube D5 150 Pro
Leckageschutz: Aqua Computer Leakshield
Steuerelektronik: Aqua Computer aquaero 6 XT mit Passivkühler- und Aquabus X4-Erweiterung
Kühlflüssigkeit: Aqua Computer Double Protect Ultra Rot
Lüftererweiterung: Aqua Computer Quadro

Schläuche: EK Waterblocks EK-Duraclear 16/10er
Verbinder: Alphacool Eiszapfen 16/10er
Radiator oben: Alphacool NexXxoS ST30 Vollkupfer 360mm Radiator V.2
Radiator vorn: Alphacool NexXxoS XT45 Vollkupfer 420mm Radiator V.2
Lüfter vorn: Corsair LL140 schwarz RGB
Lüfter oben: Corsair LL120 schwarz RGB
Lüfter hinten: Corsair LL140 schwarz RGB

Befüll bzw. Pumpenlaufautomatik: Siemens LOGO 12/24 RC mit Erweiterungsmodul und Netzteil
Externes Netzteil: Be Quit Straight Power 11 750 W
Interne Relais: 2x Schneider Electric Koppelrelais Zelio, 4 CO, 24 V DC , 6 A

Mit der LOGO-Steuerung die von mir programmiert wurde, ist es möglich, bei ausgeschaltetem PC die Pumpe in verschiedenen Modis laufen zu lassen. Dafür wird mit den internen Koppelrelais zunächst der Stromkreis vom PC zur Pumpe automatisch getrennt, nebst USB und Aquabus. Dann wird die Pumpe in Verbindung mit der LOGO mithilfe des externen Netzteils nach Wunsch mit verschiedenen Modis angesteuert.
Die Modis sind...

- Automatischer Nachlauf nach abschalten des PCs
- Intervallbetrieb zur Vorentlüftung nach einer Befüllung
- Tastbetrieb der Pumpe

Weitere Modis sind programmierbar.
Die beiden Koppelrelais befinden sich im PC. Die komplette Steuerelektronik zur Ansteuerung befindet sich ebenfalls im PC mit einer kleinen LED-Anzeigetafel. Die Steuerelektronik nebst LED-Anzeigetafel wurde von mir selbst geplant und gebaut, natürlich mit vorherigem Schaltplan, bin gelernter Elektroniker für Betriebstechnik.

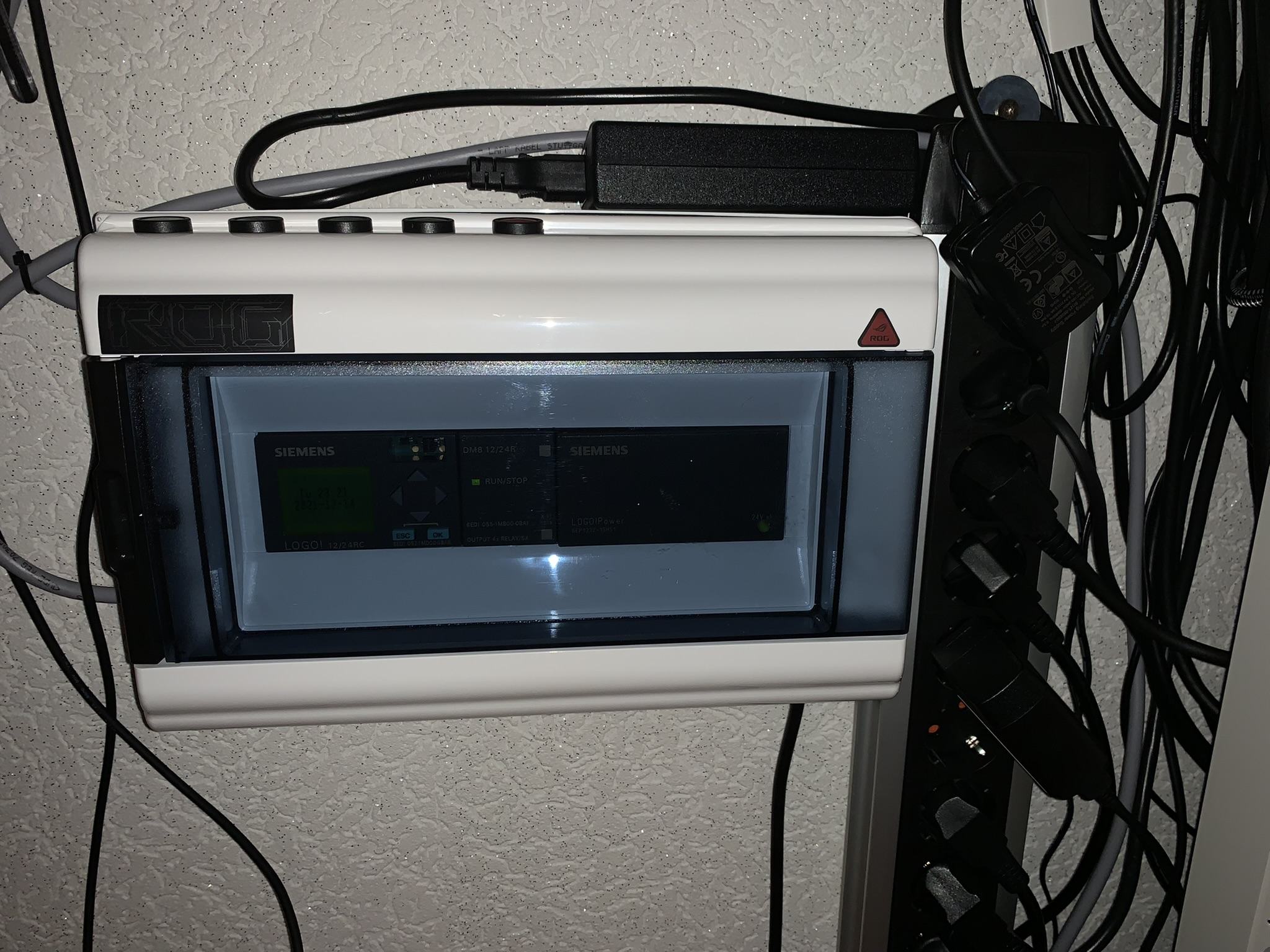

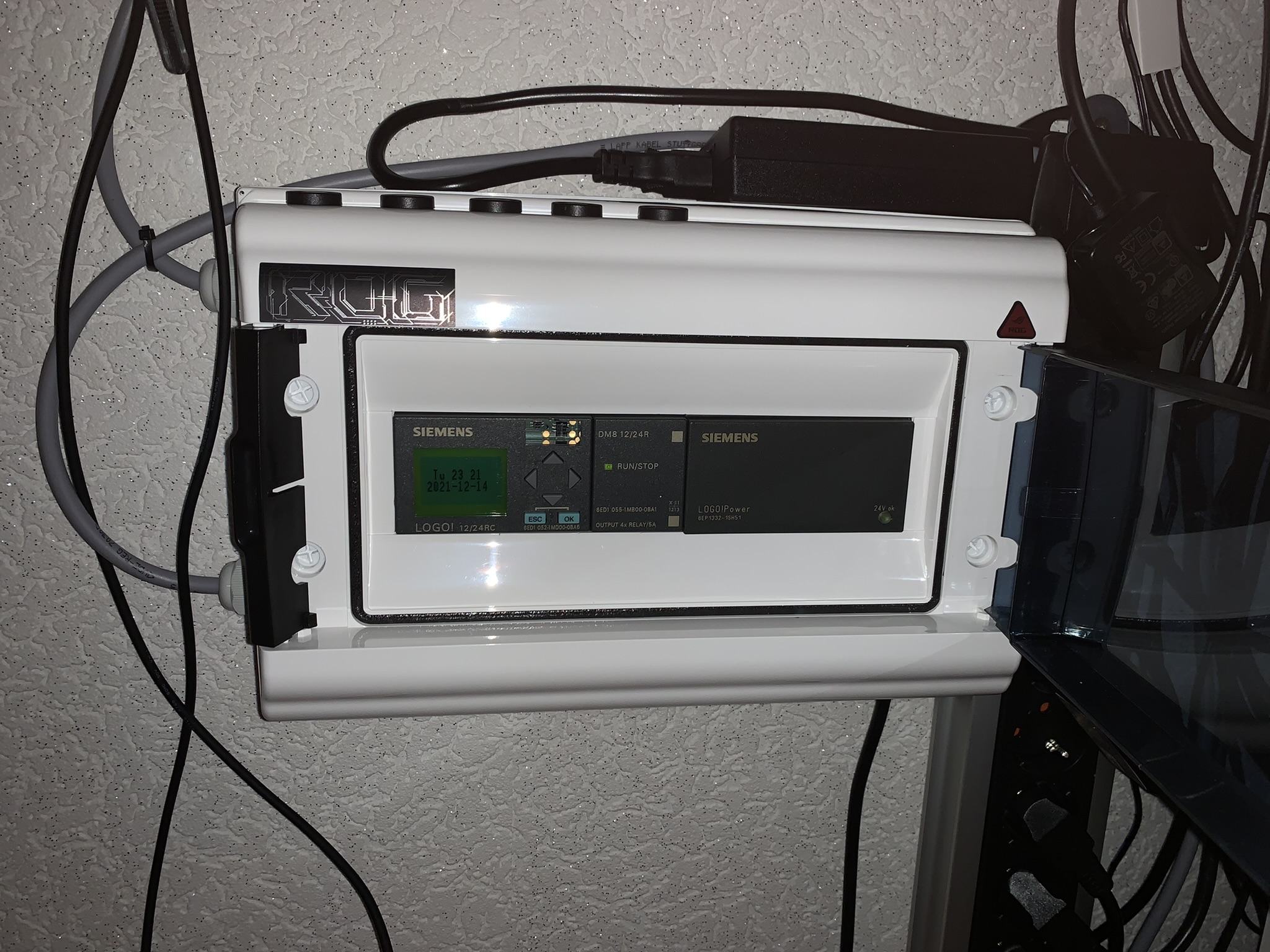

Die LOGO befindet sich in einem Wandgehäuse mit entsprechenden Tastern.
Die Verbindung von PC zur LOGO erfolgt mit einem 9-adrigen Steuerkabel von Ölflex mit einem hochwertigen Diodenstecker PC-Seitig.

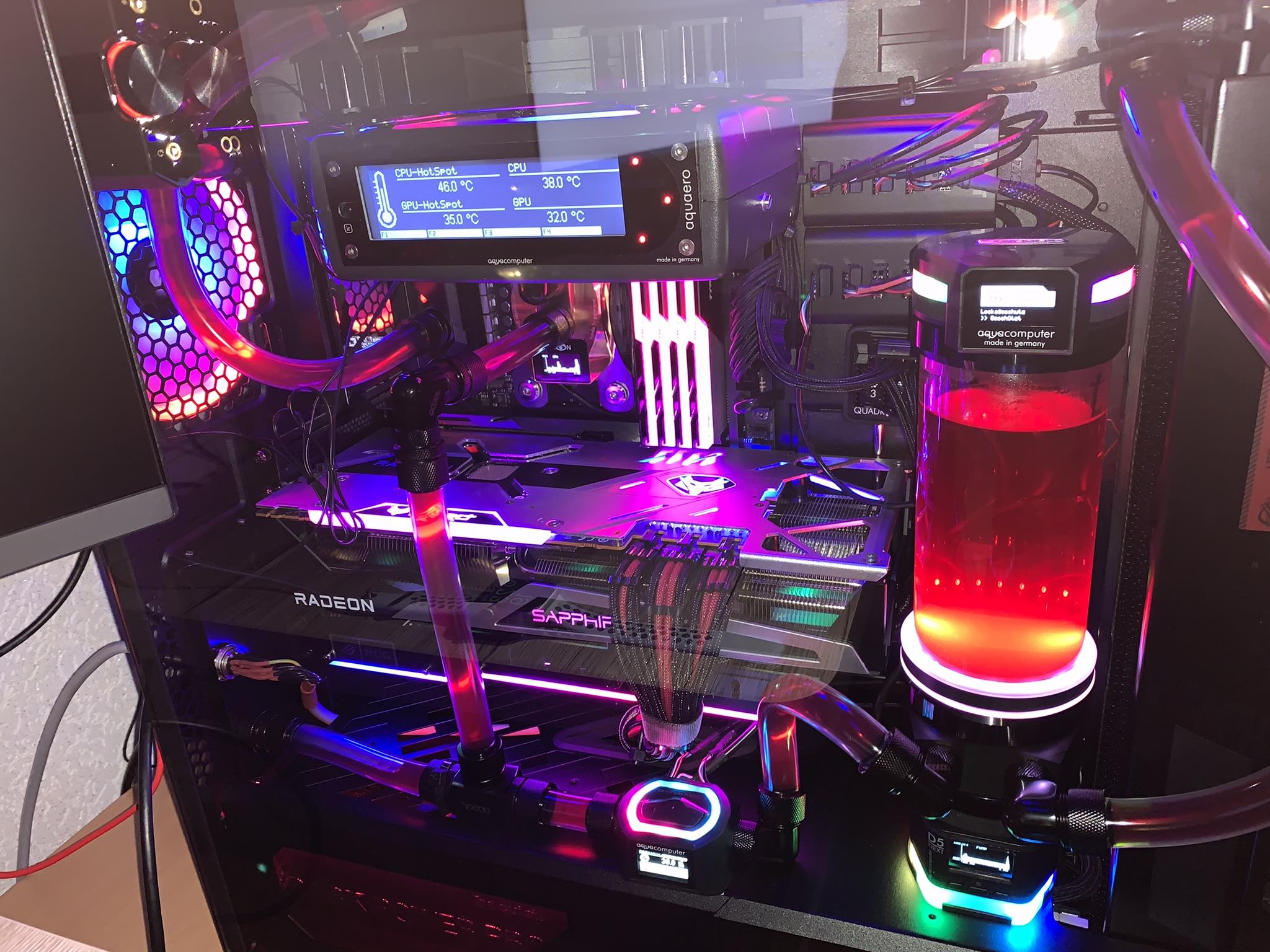

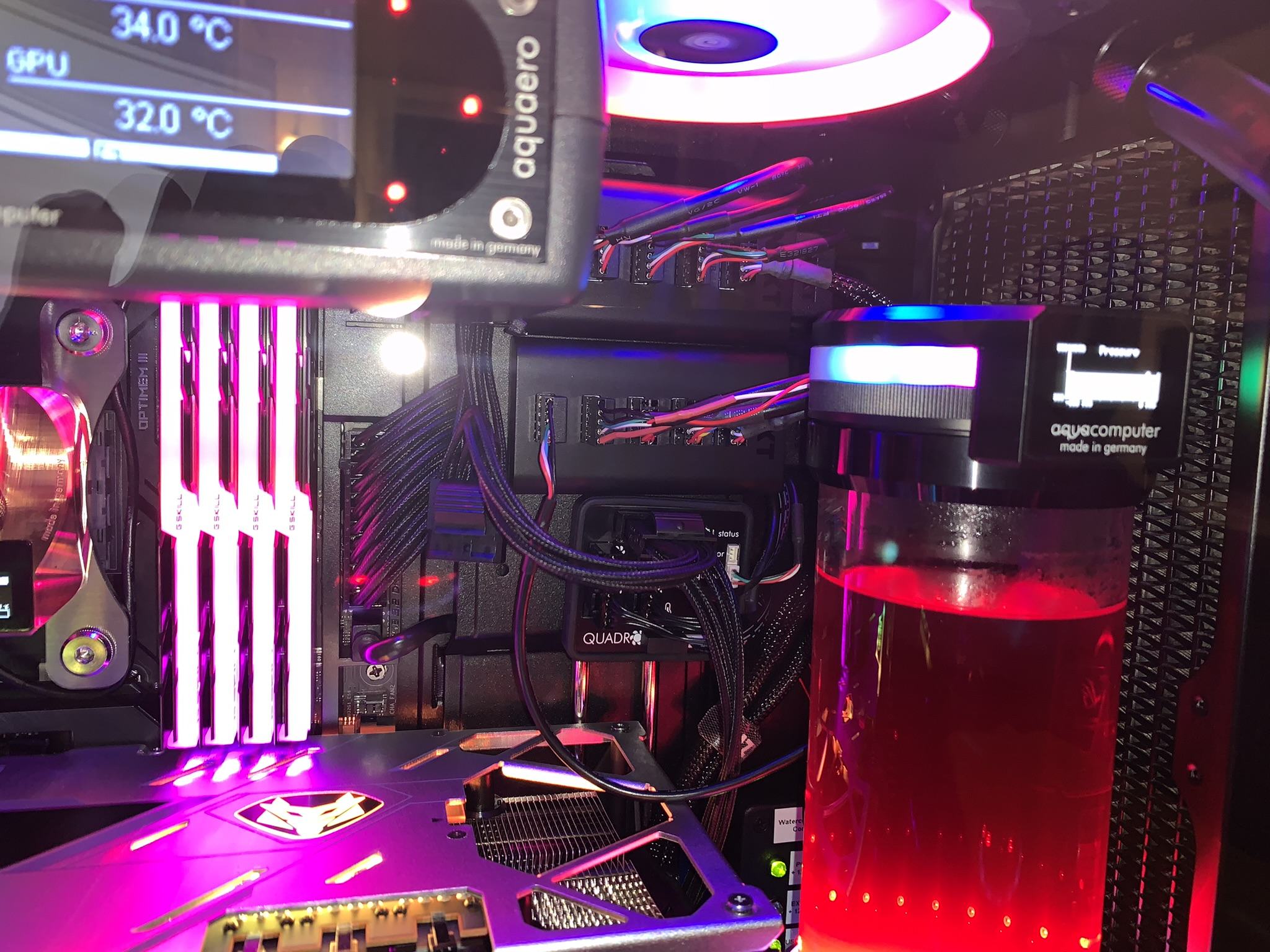

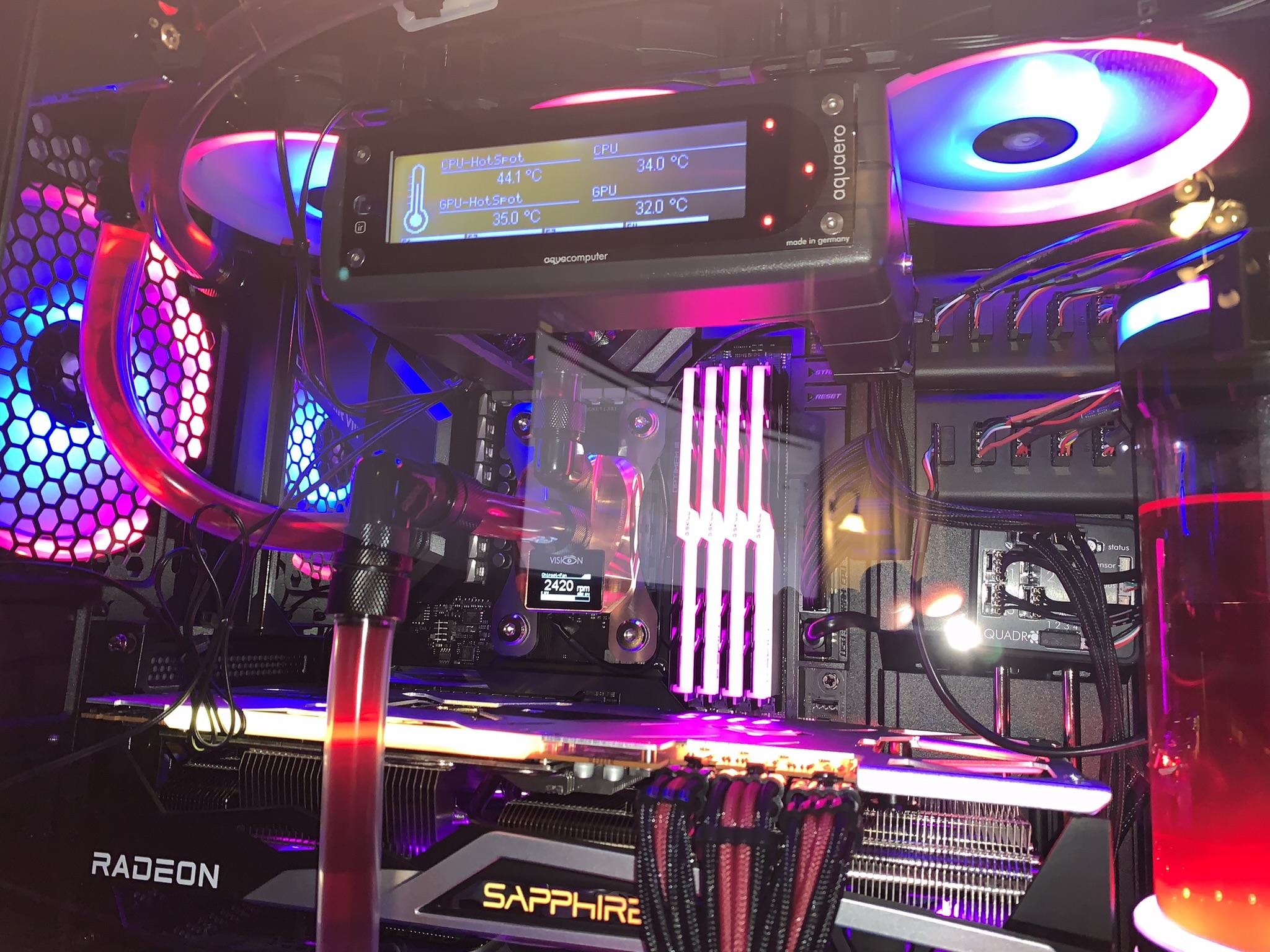

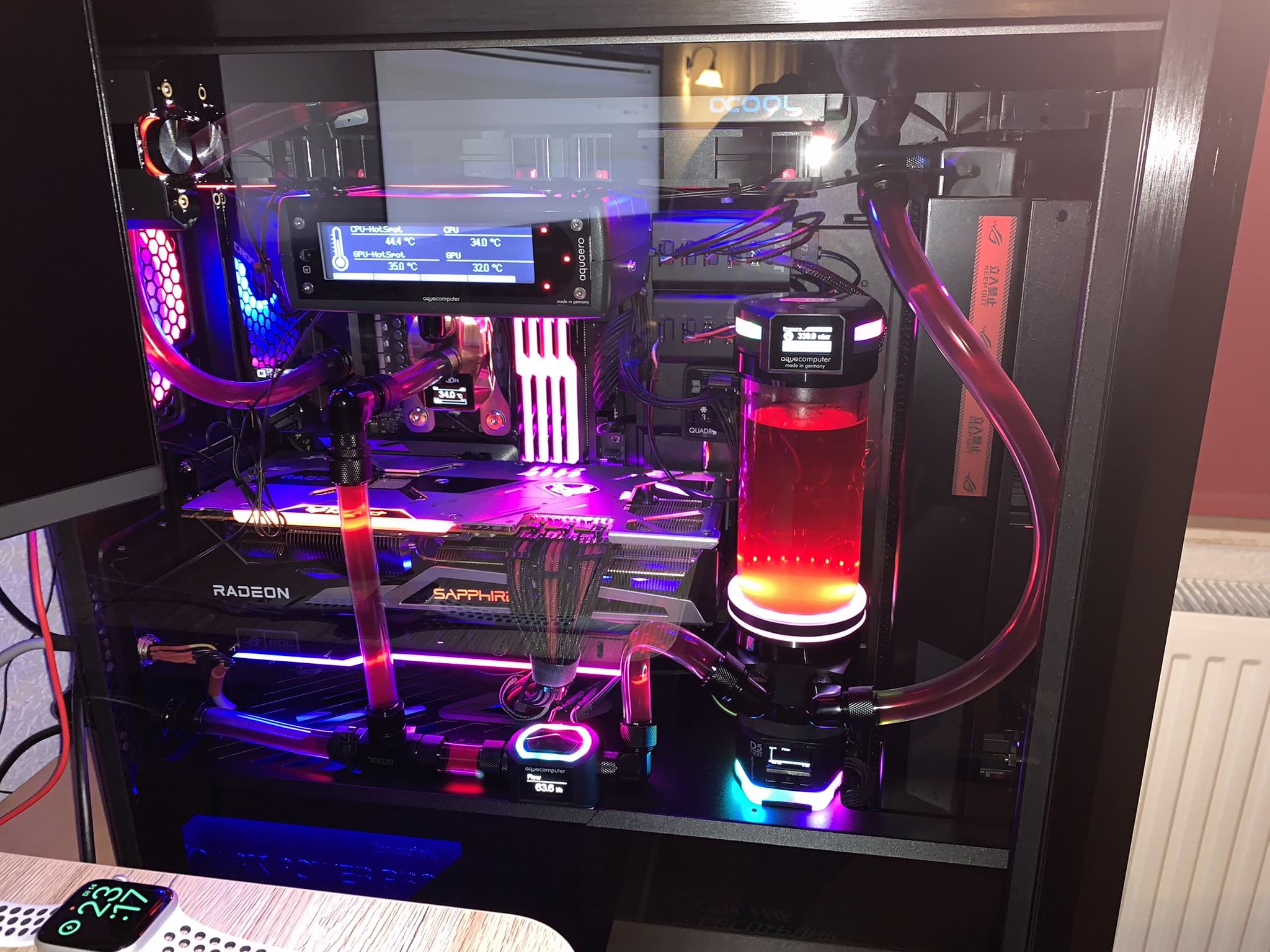

Die aquaero 6 befindet sich unter dem oberen mittleren Lüfter. Die Haltestreben sind von einem Alphacool Eisbecher, das Gehäuse wurde selbst angefertigt, da die aquero ja normalerweise in einen Slot gehört. Die Kabel verschwinden unsichtbar in das Kabelmanagement. Die aquero hat bis auf das Clock-Modul sämtliche Erweiterungen wie den Passivkühler und den Aquabus X4.
Das angefertigte Gehäuse für die aquero wurde so modifiziert, dass der mittlere Lüfter nicht behindert wird im Flow.

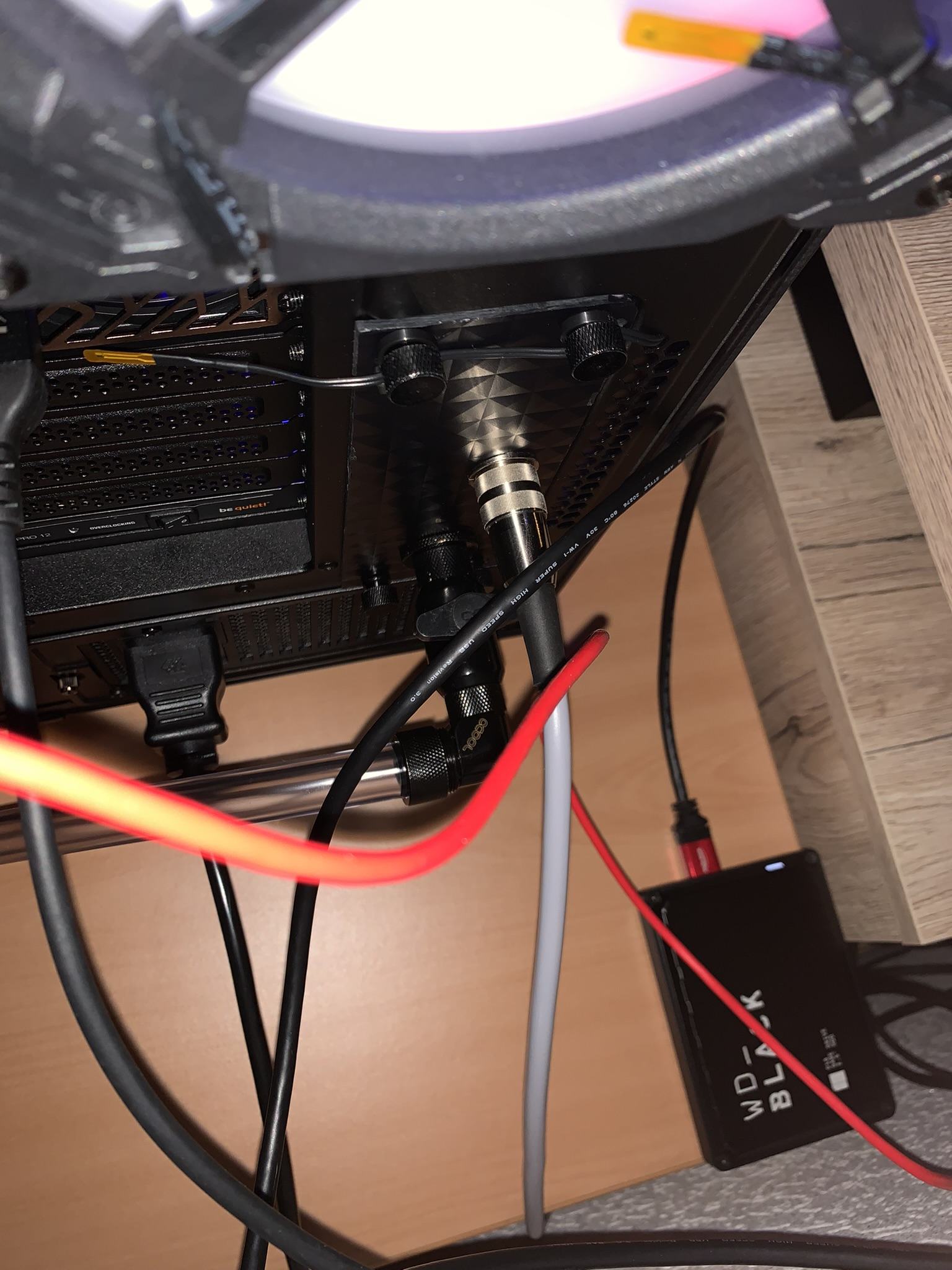

Dort befindet sich auch der Ablasshahn, der mit einer Schottverschraubung nach aussen geführt wurde.

Ich habe bewusst keine Hardtubes verwendet, da ich persönlich der Meinung bin, das starre Verbindungen über mehrere Komponenten kontraproduktiv sind. Zum Einem wegen der Vibrationen, die durchgängig übertragen werden, zum Anderen wegen der Thermik.
Bei Wärme ziehen sich die Komponenten etc. zusammen wobei in meinen Augen Spannungen bei starren Verbindungen entstehen, Spannungsrisse etc.
Darüber hinaus halten Schläuche im Verbinder grundsätzlich besser als Hardtubes.
Bitte keine Diskussionen diesbezüglich, ist meine persönliche Meinung, hinter der ich stehe aufgrund meiner jahrelangen Erfahrung in diesem Bereich.
Solche Diskussionen arten leider oft aus.
Dies ist mein persönlicher PC, jedoch bauen wir auch solche PCs für unsere Kunden, jedoch nicht oft so umfangreich, immer eine Geldsache.

Dieser Thread stellt ausdrücklich keine Werbung dar, möchte lediglich mein eigenes für mich gebautes System vorstellen als Privatmensch.

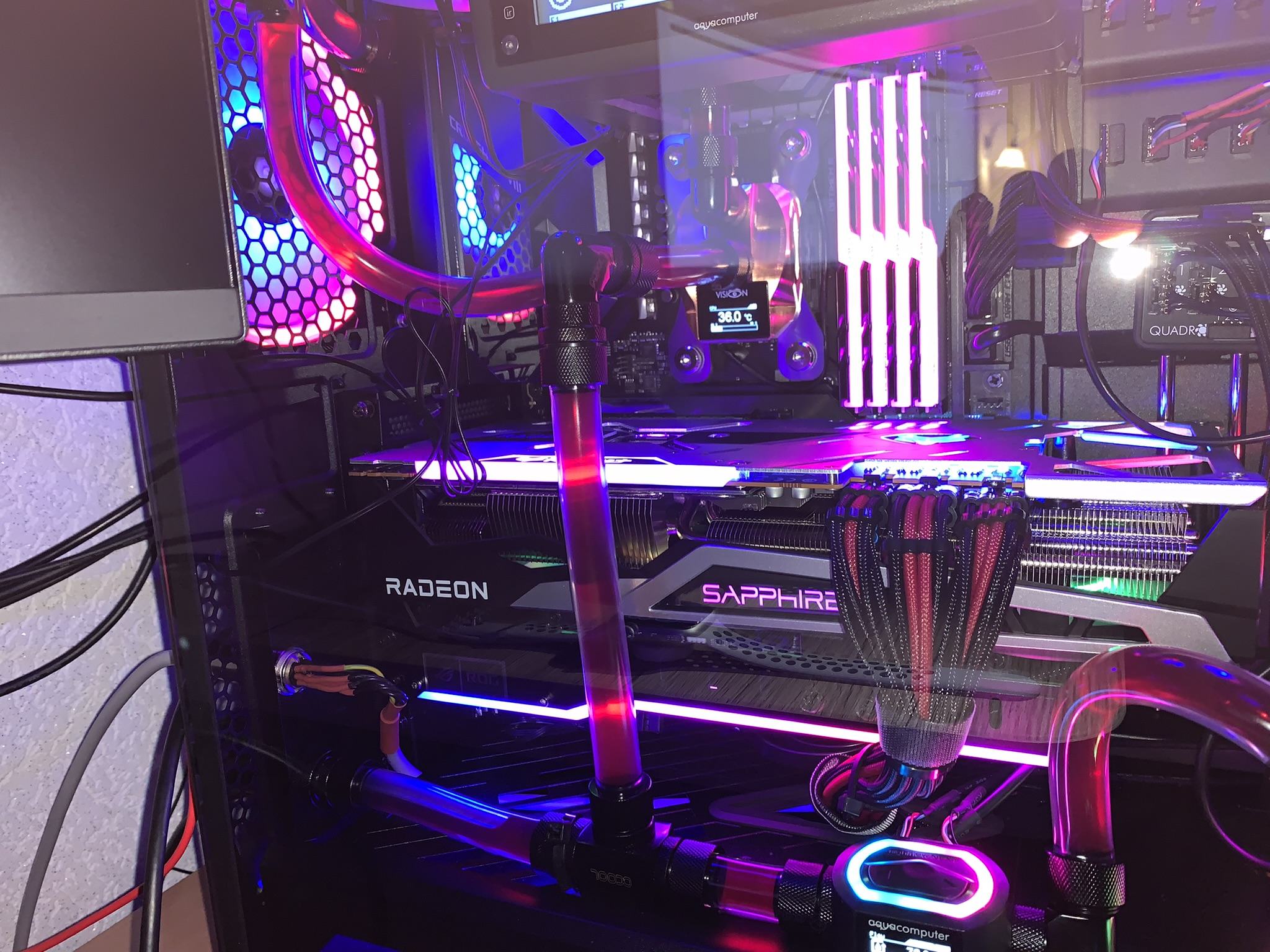

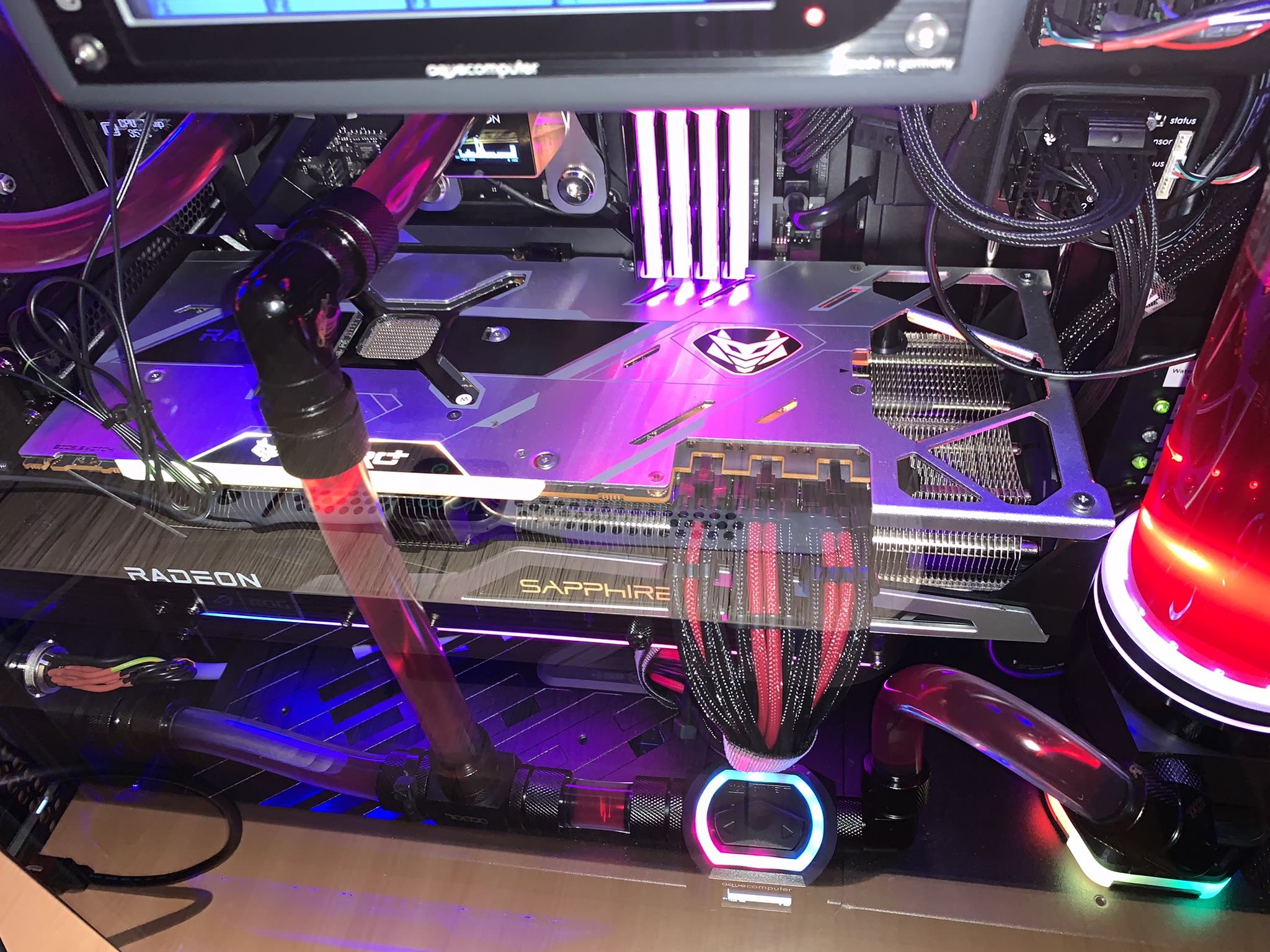

Die Grafikkarte wurde noch nicht Wassergekühlt, da die Temperaturen sehr gut sind. Hinzu kommt, das die Grafikkarte neu ist, und ich nicht meine Garantie riskieren möchte, dafür war die Karte zu teuer, gerade bei den jetzigen Preisen.

Da viele interne USB-Anschlüsse gebraucht wurden, 10 an der Zahl, werden diese durch 2 NZXT USB-Hubs befeuert, die jeweils über eine eigene aktive Stromversorgung verfügen.


Dinge, die noch geändert werden mit der Zeit...

Die Corsair LL-Lüfter fliegen allesamt raus und werden durch Noctua Industrial Lüfter ersetzt. Die haben einfach einen besseren Durchsatz und RGB ist zu vernachlässigen.
Trotzdem ist die Kühlleistung derzeit wirklich super, auch mit diesen Lüftern.
Evtl. spätere Umrüstung der Grafikkarte auf Wasserkühlung.
Kleinere Anpassungen am Kabelmanagement.

Der Aqua Computer Quadro hängt etwas in den Seilen muss noch anders befestigt werden.



[Helojumper]

Krasses Teil!
Ich würde aber keine 6k aufwärts ausgeben ohne dann die GPU unter Wasser zu setzen. Solltest du nachholen, aber hattest du ja auch schon geschrieben 😁
Magst du nochmal kurz den Zweck der Relais und der Autonomenpumpensteuerung erklären? Habe denn Sinn denke ich nicht ganz erfasst 😅



[Sinusspass]

Sieht echt nicht verkehrt aus. Ist halt mal was Anderes vom Stil her. Die Halterung fürs AE hab ich so auch noch nicht gesehen.

Darüber hinaus halten Schläuche im Verbinder grundsätzlich besser als Hardtubes.

Wo du recht hast, hast du recht. Ich spreche aus bitterer Erfahrung im Duell mit der Leistung zu vieler Pumpen.

Die Corsair LL-Lüfter fliegen allesamt raus und werden durch Noctua Industrial Lüfter ersetzt. Die haben einfach einen besseren Durchsatz

Weil sie Turbinen sind. Die Leistung kommt halt von der Drehzahl und dementsprechend machen sie Krach. Dabei gibts zumindest bei den 120ern die A12x25 als Chromax.



[Albundyi06]

Oder wenn es RGB bleiben soll
Artic PC pwm PST argb meine persönliche RGB Lüfter Empfehlung



[ROG-Specialist]

Hallo,

war leider über einen längeren Zeitraum krankheitsbedingt außer Gefecht gesetzt, deshalb melde ich mich erst jetzt zu Wort, dafür bitte ich um Entschuldigung.
Ich hoffe, alle sind gut ins Neue Jahr gekommen.


@Helojumper
Die Autonomsteuerung hat einfach den Sinn, dass ich das Gerät befüllen, entlüften kann etc., ohne den PC andauernd An- und Ausschalten zu müssen.
Desweiteren kann ich das Kühlsystem weiterlaufen lassen, nach langen Sessions, wenn der PC insgesamt schonend runterkühlen soll, ohne noch in Betrieb zu sein.
In Verbindung mit dem Leakshield kann ich über den Schlauch ausserhalb direkt aus dem Kaninster mein Kühlmittel in den Ausgleichsbehälter pumpen lassen, dazwischen die Pumpe im Intervallbetrieb laufen lassen, um das System zu befüllen.
Der PC braucht zu keiner Zeit im Betrieb zu sein. Der Leakshield läuft ja auch autonom bei Bedarf.
Desweiteren kann ich die Anlage auf Dichtigkeit prüfen, ohne das der PC in Betrieb sein muss.


@Sinusspass
Ja, die Schläuche halten immer besser als Hardtubes, wobei ich Schlauchmässig auch noch etwas ändere, dazu unten mehr.
Zu den Lüftern muss ich sagen, dass ich seit langen Zeiten auf die Noctua NF-A14 und NF-A12 Industrial mit bis zu 3000 U/m setze.
Alleine schon, weil ich diese niedrig drehen lassen muss, weil diese Lüfter einfach mehr statischen Druck haben als andere Lüfter bei der gleichen Drehzahl.
Somit sind diese kaum lauter und es sind genügend Reserven vorhanden.
Weiß auch nicht, was mich geritten hat, die Corsair LL-Lüfter zu verbauen, für den Radiatorbetrieb aufgrund des geringen statischen Drucks in meinen Augen völlig ungeeignet.
Nicht zu verwechseln mit den Chromax-Lüftern, das sind nicht die Industrial.

Siehe hier:

NF-A14 industrialPPC-3000 PWM

Der für Industrieanwendungen konzipierte, auf harte Beanspruchung und Betrieb unter schwierigen Bedingungen ausgelegte NF-A14 industrialPPC (PPC steht kurz für engl. Protected Performance Cooling) ist eine robustere, schneller drehende Versionen des vielfach ausgezeichneten Retail-Modells. Dank...

noctua.at

PS.: Auch ein schönes Projekt von dir


@Albundyi06
RGB muss nicht sein, manchmal kann es auch einfach zu viel RGB sein. Etwas ist OK, aber nicht übertreiben.



Anpassungen/Verbesserungen, die jetzt am Wochenende stattfinden:

Das Mainboard "ASUS ROG Strix Crosshair Formula VIII X570 mit EK-Waterblocks VRM-Kühlung" fliegt raus, weil ich mit dem Mainboard komplett unzufrieden bin.
Merkwürdige Probleme bei 3DMark und anderen Benchmarks.
CPU friert bei 0,54 GHz ein, bekanntes aber eher seltenes Problem bei ASUS und teilweise MSI, zumindest bei einigen Mainboards. Selten, aber ich bin leider betroffen.
Habe alles durch, BIOS-Updates, CMOS-Resets, neuesten Chipsatztreiber etc.
Hat meiner Meinung nach mit dem Powermanagement des Mainboards zu tun.

Gibt viele Spekulationen im Netz, Fakt ist, mit einem anderen getesteten Mainboard ist es komplett behoben bei gleicher Konfiguration.

Was auch meiner Meinug nach ein Unding ist, dass man erst den Kunstoff der RAMbänke kürzen muss, damit bei dem ASUS ROG Strix Crosshair Formula VIII X570 eine Grafikkarte mit dickerer Backplate reinpasst, wie in meinem Fall.
Somit ist sofort die Garantie futsch, blieb mir aber nichts anderes übrig.

Siehe hier:

ASUS ROG Crosshair VIII Formula Problem!

Hallo Freunde, ich habe mir zum Start meines AMD Ryzen 5900X auch ein neues Mainboard gekauft (Asus ROG Crosshair VIII Formula). Leider gab es bei der Installation des Mainboard ein Problem, bezogen auf die Grafikkarte. Ich habe bereits viele System in meinem Leben gebaut, aber auf das aktuelle...

www.hardwareluxx.de

Desweiteren ist der Chipsatzlüfter an der denkbar ungünstigesten Stelle untergebracht, direkt hinter der Grafikkarte.
Somit habe ich, bessonders, wenn die Lüfter der Grafikkarte ausgeschaltet sind im Desktopbetrieb, Temperaturen von bis zu 82-86 Crad im Idle.
Geht gar nicht meiner Meinung nach bei so einem teuren Mainboard (569,- Euro)

Bei der Verarbeitung bin ich auch etwas enttäuscht, vorn bei den Abdeckungen mehr Plastik als Aluminium.


Nun wird ein X570 AORUS XTREME (Rev.2.0) verbaut mit passiver Chipsatzkühlung und massiven Aluminium-Abdeckungen.
Zwar noch mal eine Preiskategorie höher, aber AOURUS bzw. Gigabyte hat mich bisher noch nie enttäuscht, wobei ASUS zur Klarstellung auch wirklich Top ist, keine Frage. ASUS baut auch qualitativ sehr gute Mainboards.
Bin nur speziell von dem jetzig verbauten Mainboard sehr enttäuscht.


Desweiteren werde ich unterhalb eine Alphacool Distro C1 verbauen, weil mir das T-Stück unterhalb in meinem System überhaupt nicht zusagt, zumal es sich nicht richtig befestigen lässt.
Die Distro C1 ist speziell für Serverracks entwickelt worden und ist schraubbar, daher die bessere Wahl.


Die Lüfter fliegen jetzt alle raus und werden wie bereits geschrieben durch Noctua Industrial Lüfter ersetzt.


Mit den durchsichtigen EK-Duraclear Schläuchen bin ich auch etwas unzufrieden, aufgrund der eingeschränkten Biegeradien.
Für mein System nicht die beste Wahl, meine auch, dass die Schläuche etwas an Klarheit eingebüst haben, kann mich aber auch täuschen.
An der Pumpe der Schlauch zum Durchflusssensor scheint minimalst inkontient zu sein, ist jedenfalls von außen etwas schmierig und mit dem Taschentuch sieht man, dass es eindeutig eine geringe Menge Kühlflüssigkeit ist.
Leckt zwar nicht ins Gehäuse, weil die Kleinstmenge verdunstet im Betrieb, aber liegt eindeutig daran, dass der Schlauch am Fitting zu stark gebogen ist, wegen der Enge.

Daher steige ich jetzt auf schwarze 16/10er EPDM ZMT-Schläuche von EK um.
Sind halt wartungsfreie Gummischläuche, womit so etwas kaum passiert.
Zudem machen sich bei dem EPDM ZMT-Schlauch keine Weichmacher im Kühlsystem breit, daher sind diese Schläuche in meinem Fall geeigneter.

Baue das System jetzt auf Haltbarkeit um, wobei es danach am Ende nicht schlechter aussieht, nur anders.
Man sieht leider erst im laufenden Betrieb, was man ändern kann, um das System zu perfektionieren.


Wenn Interesse besteht, dann mach ich gern eine detaillierte Fotostrecke von dem neuen Umbau.
Schreibt es einfach unter die Kommentare.



Zur Klarstellung:
Die Nennung der Markennamen und Bezeichnungen soll ausdrücklich keine Werbung darstellen, sondern soll nur zeigen, was ich verbaut habe.
Ich werde weder von den Firmen gesponsert oder anderweitig unterstützt.
Es handelt sich ausdrücklich um meine persönlichen Erfahrungen, die ich wiederspiegeln möchte.
