[Sammelthread] VZbot 330/400

[ILoveTattoo]

Hier findet Ihr alles was Ihr braucht rund um den Vzbot Selbstbau Drucker :

GitHub - VzBoT3D/VzBoT-Vz330: The VzBot 3D-printer

The VzBot 3D-printer. Contribute to VzBoT3D/VzBoT-Vz330 development by creating an account on GitHub.

github.com

Einen Discord rund um den VzBot gibt es auch. Ebenso einen Deutschen Bereich.

Ihr könnt euren Drucker ganz nach eurem belieben bauen wie Ihr wollt.
AWD Motoren Setup, Singel oder Multimotoren Bet Support . Ihr könnt alles selbst drucken oder aber auch CNC Teile kaufen. Je nachdem wie hoch euer Buget ist.

Das lustige ist , der Mod ist entstanden, rund um das Modding des X5SA Druckers, und hat die gleichen Ausmaße wie ein Voron genommen. Allerdings ist er je nach dem wie man Ihn baut, ca 300-500 € billiger.

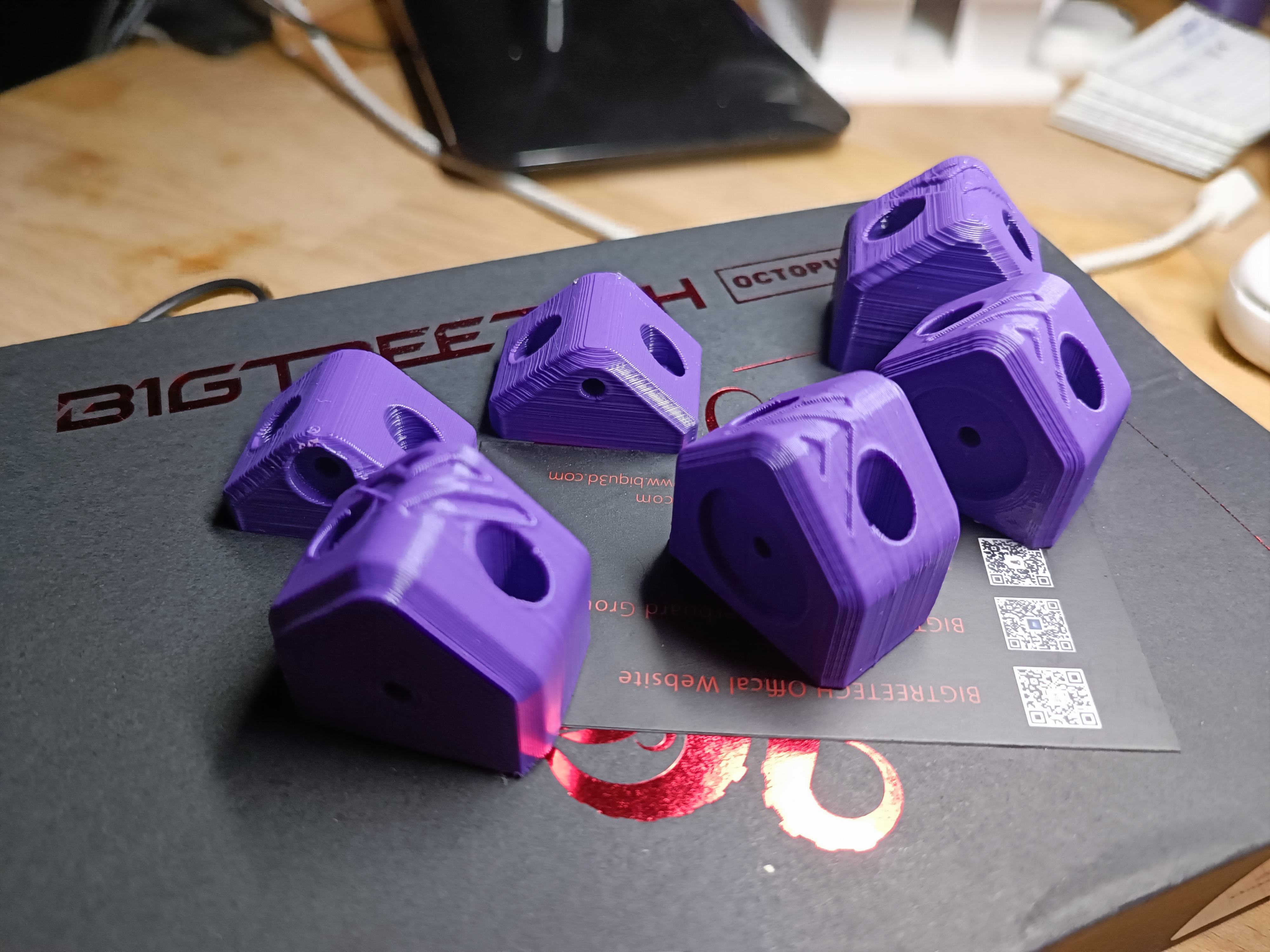

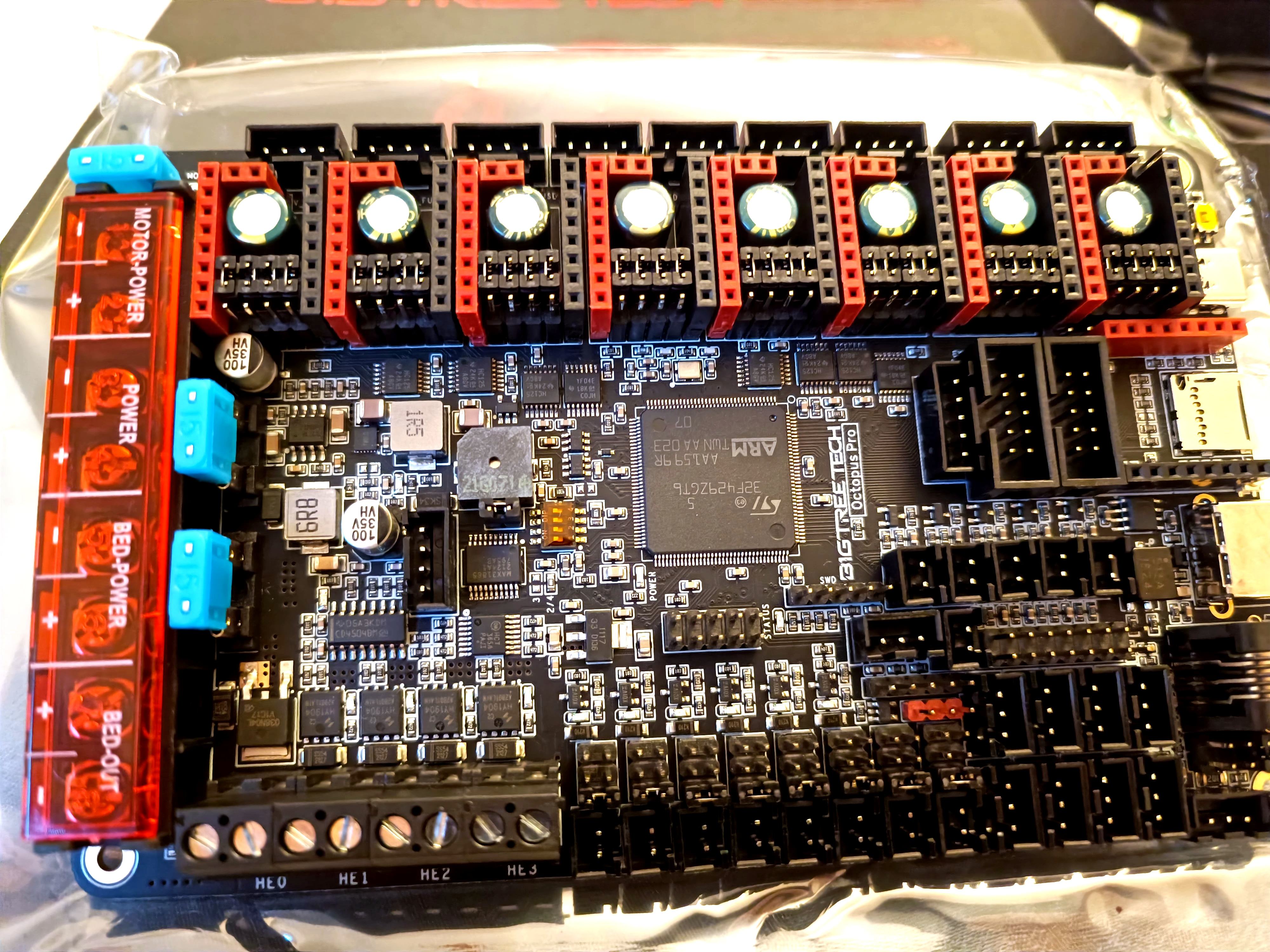

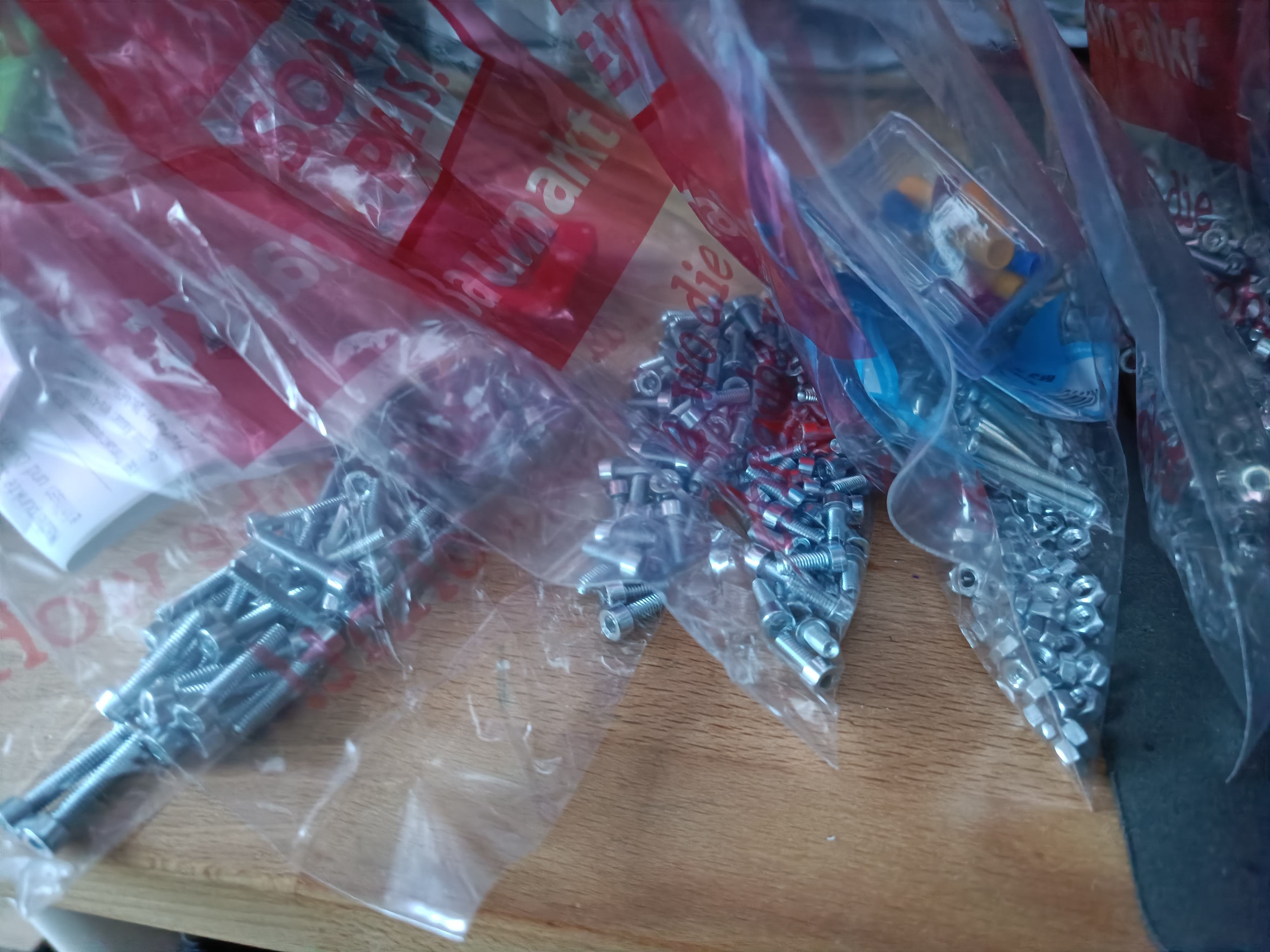

Aktuell sind die Teile gedruckt in Esun ABS + mit den vorgeschlagen Settings. Ein Octopus Pro , Bett , H2 500 Grad Direktextruder, Schrauben , Kabel sowie die Rückwand sind schon vorhanden. Aktuell warte ich noch auf das Display 7 Zoll und ein Pi 4 8GB. Linearschienen sind auch noch im Zulauf. Ich werde sobald was neues kommt hier Posten. Vielleicht fange ich am Wochenende schon am mit dem Bett und der Rückseite zum Montieren der Elektronik an. Ebenso soll , wer hätte es gedacht Klipper drauf



[ILoveTattoo]

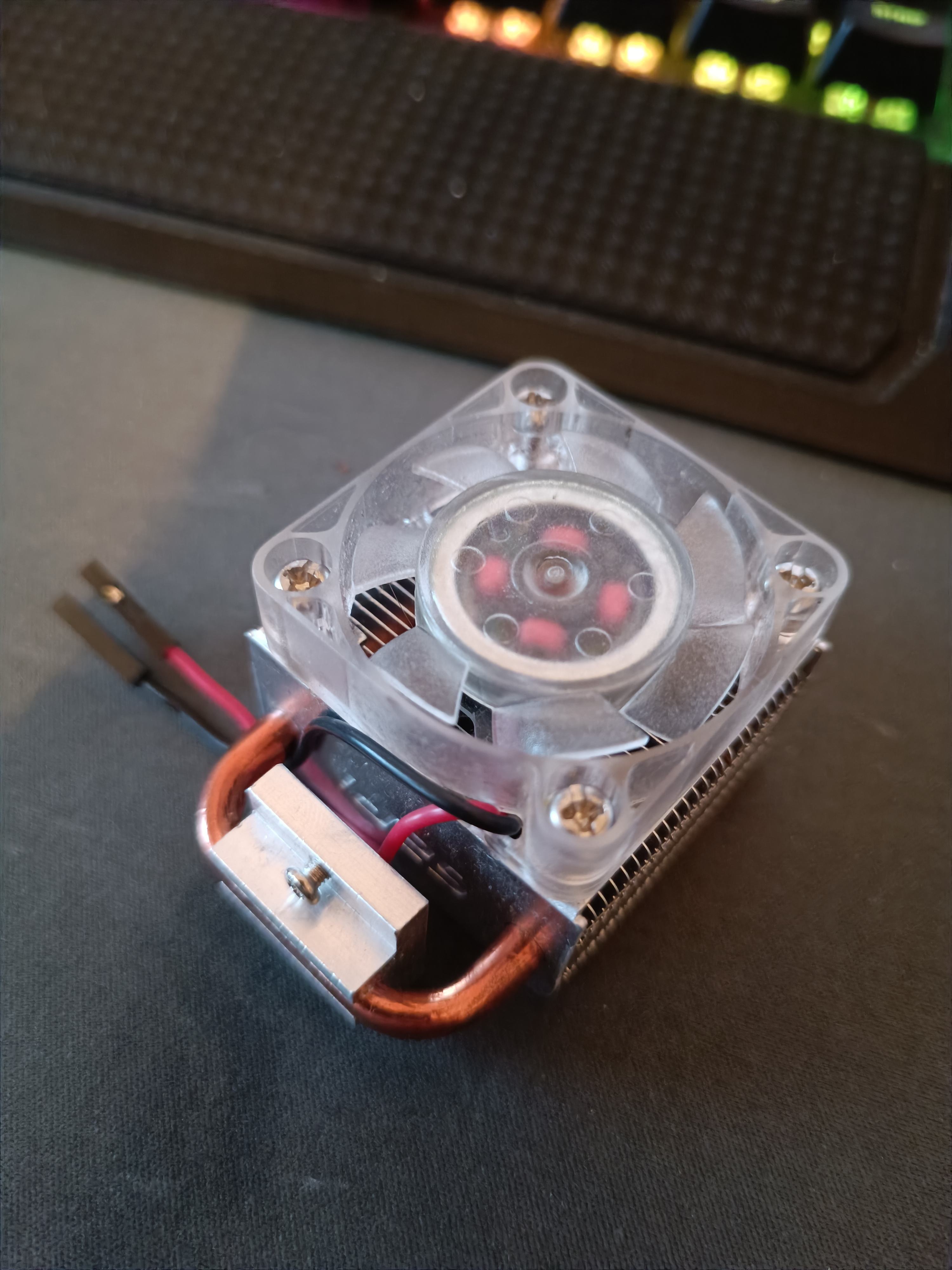

Pi und Display in the House . Das Lustigste ist der Kühler . Zur heutigen Zeit einen Pi 4 mit 8 GB , Netzteil und das 7 Zoll Touch Display für 70 Euro



[toscdesign]

Was so günstig? Wo?



[ILoveTattoo]

Über die BuildmySystem Comm. War echt Fair. Morgen werde ich mich mal dem Bed und die Rückwand kümmern.



[ILoveTattoo]

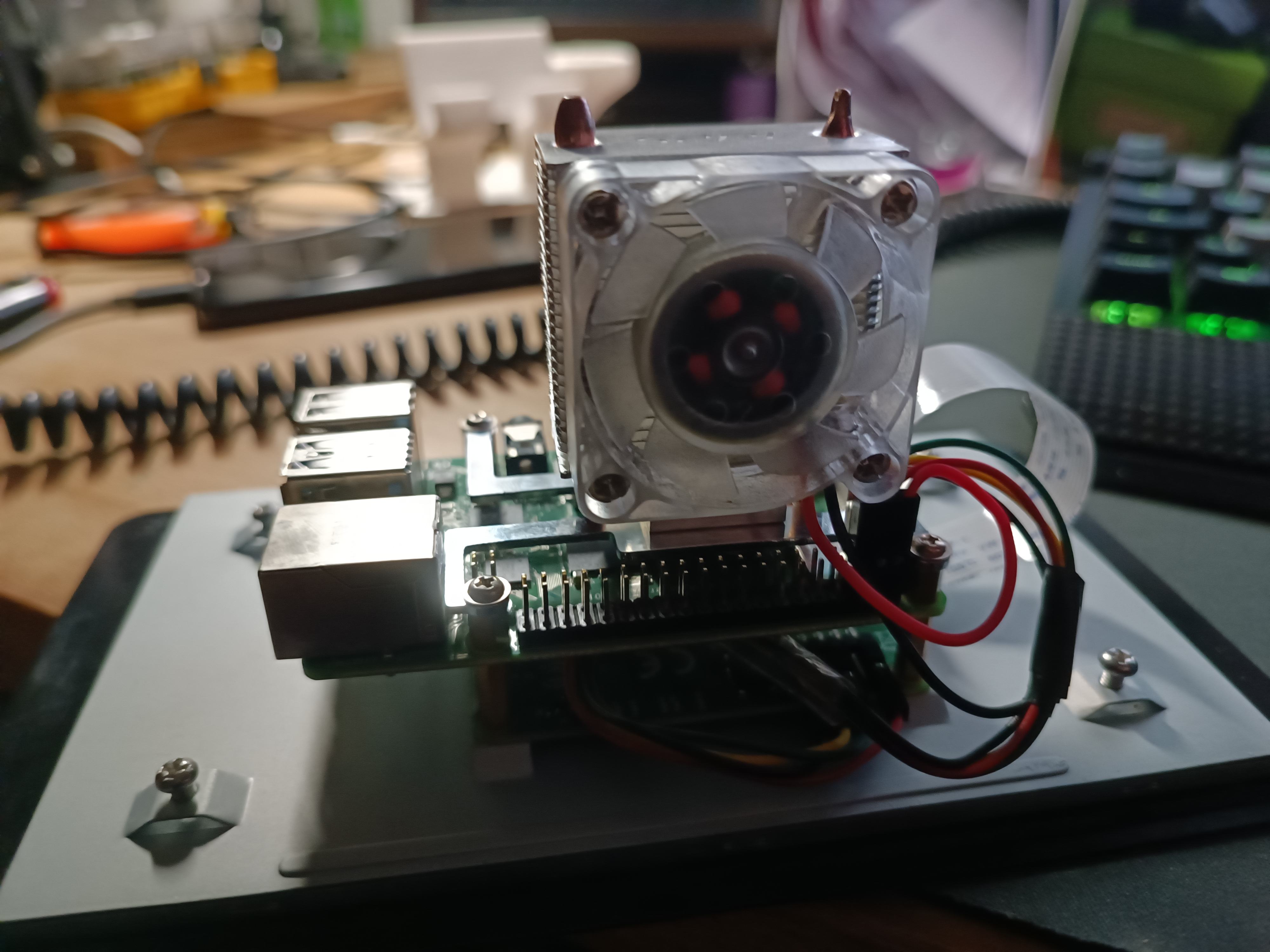

So der Pi ist verkabelt und getestet. Kühler Montiert und auf den Drucker liegt das Case für das Display .



[ILoveTattoo]

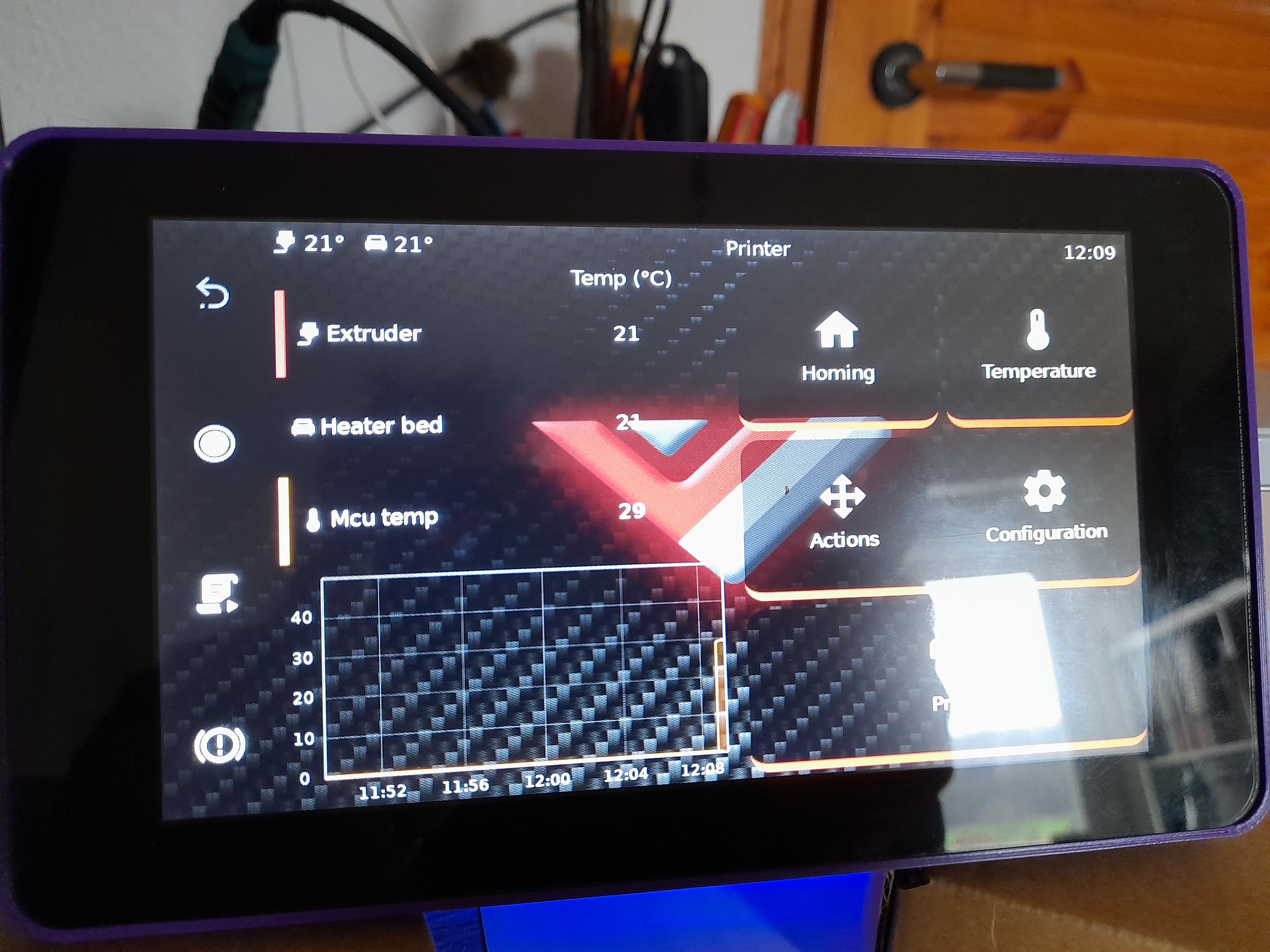

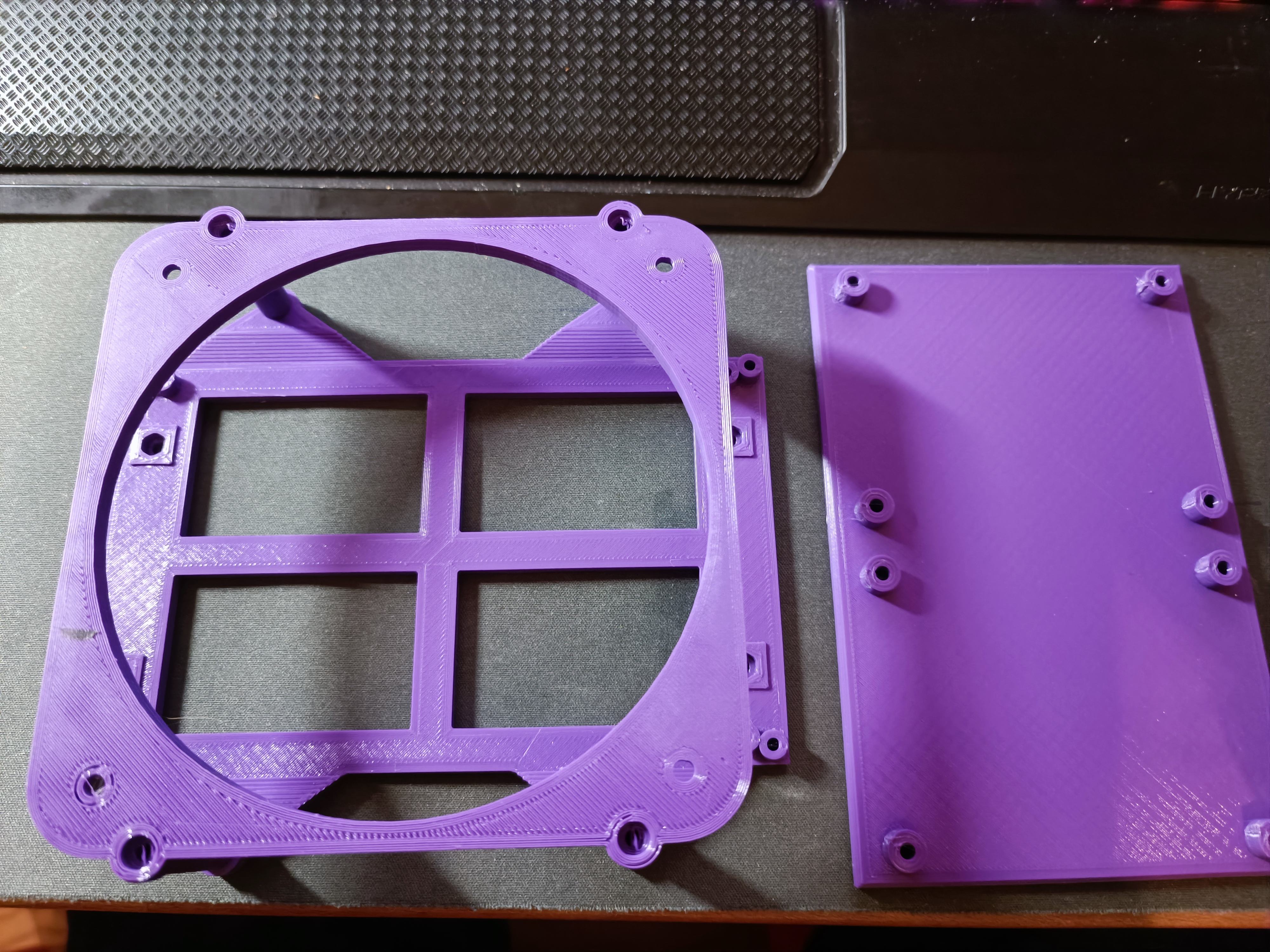

Displayrahmen ist auch fertig



[toscdesign]

Könnte man die Teile auch in PETG drucken, oder wird das nicht empfohlen?



[Morpheuz]

Wenn man nicht einhaust ginge des



[ILoveTattoo]

Klar warum den auch nicht , der Pi wird aktuell gar nicht so warm . Wenn Du Ihn hinten aber offen lässt , geht das bestimmt sogar mit Pla+



[toscdesign]

Ich würde sowieso erstmal mein Extrudr XPETG Matt in Rot verwenden, passt gut zum Schwarz.

Aber erstmal nur für Versteifungsteile für den Tronxy, das gelbe PETG ist sehr weich.

VZbot kommt erstmal nicht, noch nicht



[pwnbert]

Könnte man die Teile auch in PETG drucken, oder wird das nicht empfohlen?

Klar. Prusa Mk3s kommt auch aus PETG (bis auf die Luftführung vom Bauteilkühler), wobei das hinsichtlich des Preises eigenltich ein Witz ist (macht das Gesamtpaket aber trotzdem nicht schlecht).

In der Praxis wird der Extruder-Body aus PETG ein Problem, also der untere Teil, nächstgelegen zum Hotend, beim oberen Teil (Coldend/Stepper) ist es okay.
Die dem Heizblock (mit Silikonsocke) sehr nahe Luftführung ist selbst aus ABS/ASA noch ein Problem, wenn man länger mit 265-280°C Nozzle-Temp druckt, CF-PC hält gut.

Ich meine, in der Einhausung bekommt man es ohne aktiven Zuheizer nicht so warm, dass PETG weich wird. Hab zumindest ich noch nicht geschafft, und aus Faulheit hab ich immer noch die polnischen PETG-Teile dran obwohl ich ausreichend hochwertiges Material liegen hätte. Ein paar Betriebsstunden hab ich jetzt ja auch schon drauf, und ich drucke idR. mit 100-110°C Heizbett.


Vielleicht hilft dir das bei deiner Einschätzung.



[toscdesign]

@pwnbert Das war ne super Erklärung, danke



[ILoveTattoo]

Seid heute morgen um 5 steht die Firmware , und die Diva lüppt nun. Also kann es bald los gehen mit dem Umbau



[ILoveTattoo]

So die hintere Platte ist geschnitten und Vormontiert . Größenteils alles für das Bed fertig. Dann werde ich Mal heute Abend den Drucker zerlegen



[ILoveTattoo]

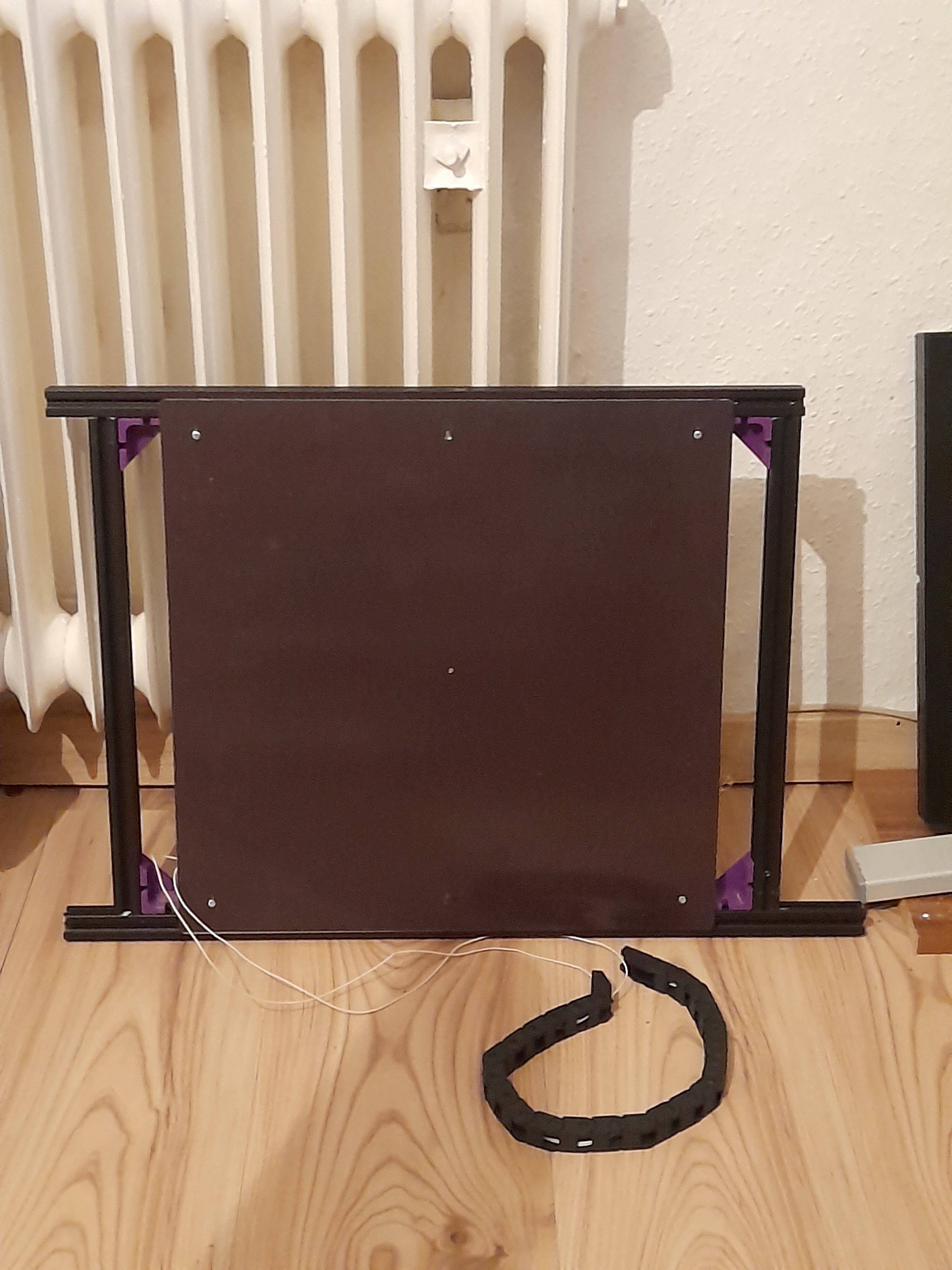

Da mir keiner sagen kann wie die Zuschnitte der Profile von Bed beim 400er sind , erst Mal so , wenn die fühhrungen und Motoren verbaut sind , kann ich genau messen



[ILoveTattoo]

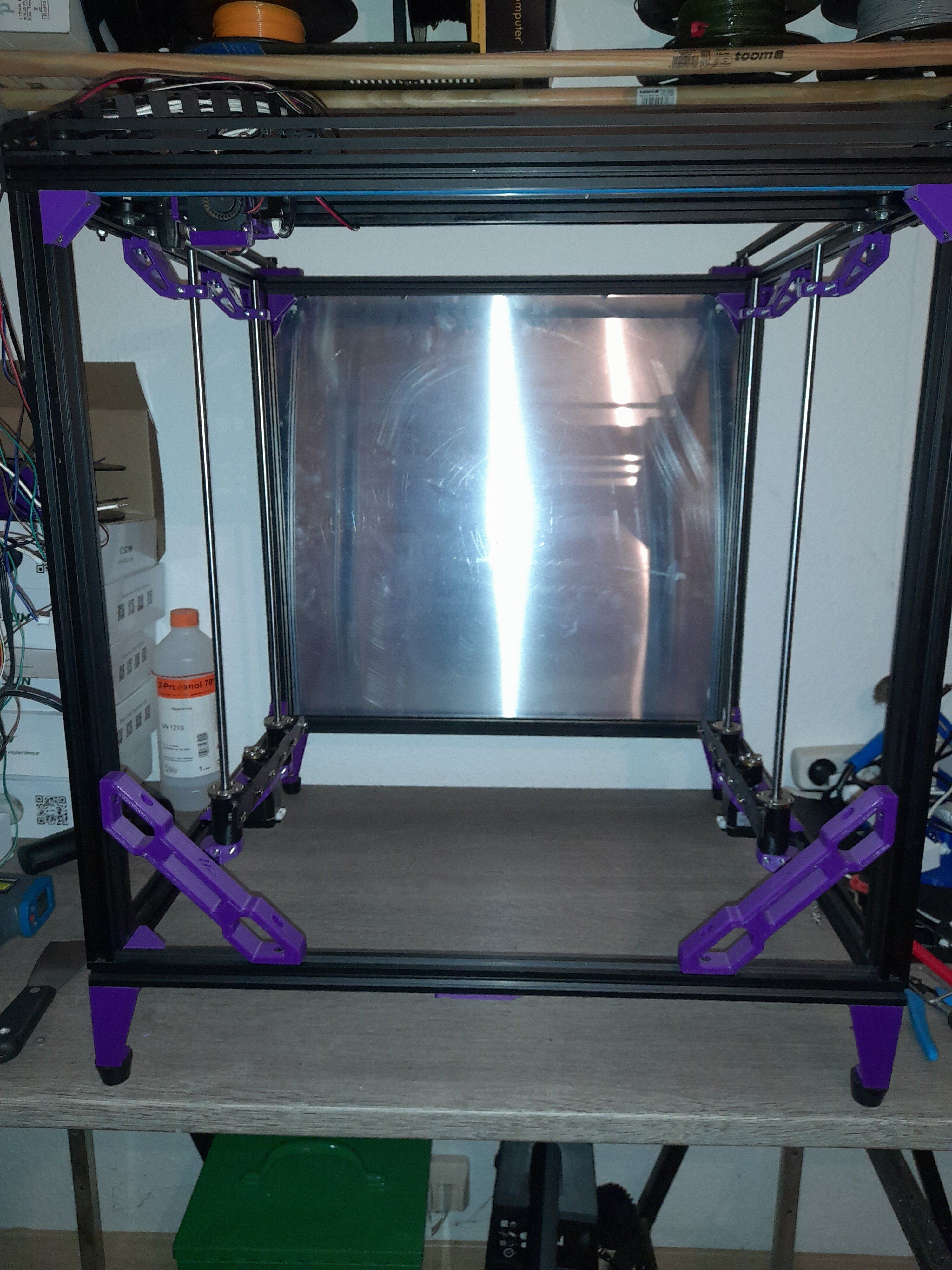

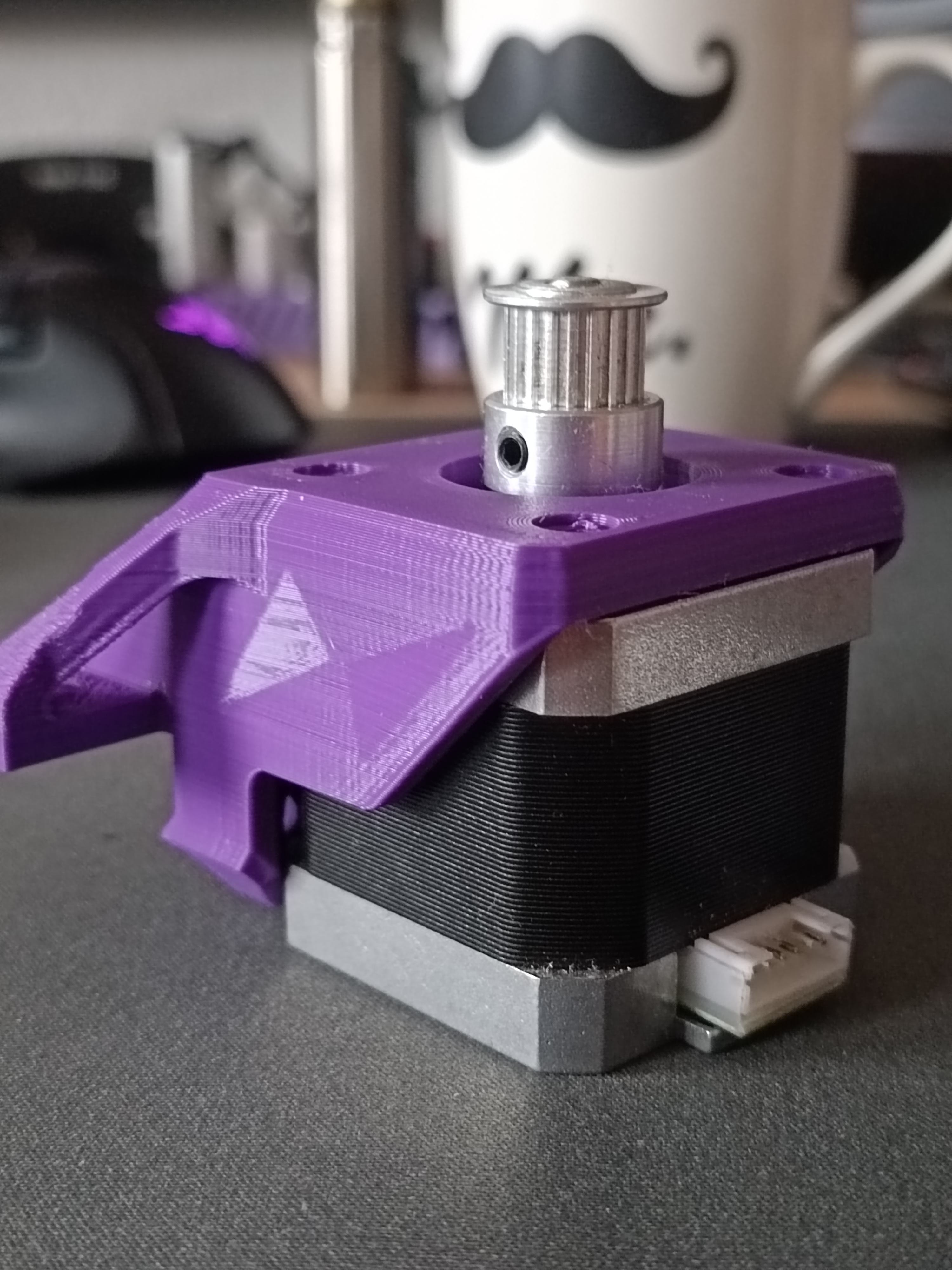

So Z Motoren und die Führungen verbaut . Morgen Mal das Bett anpassen



[toscdesign]

Du musst noch den einen blauen Streifen oben im Profil raus machen. Das Blau passt nicht zum Lila 😉



[ILoveTattoo]

Das ist nun weg. Ist mir aufgefallen als ich das Foto gemacht habe



[ILoveTattoo]

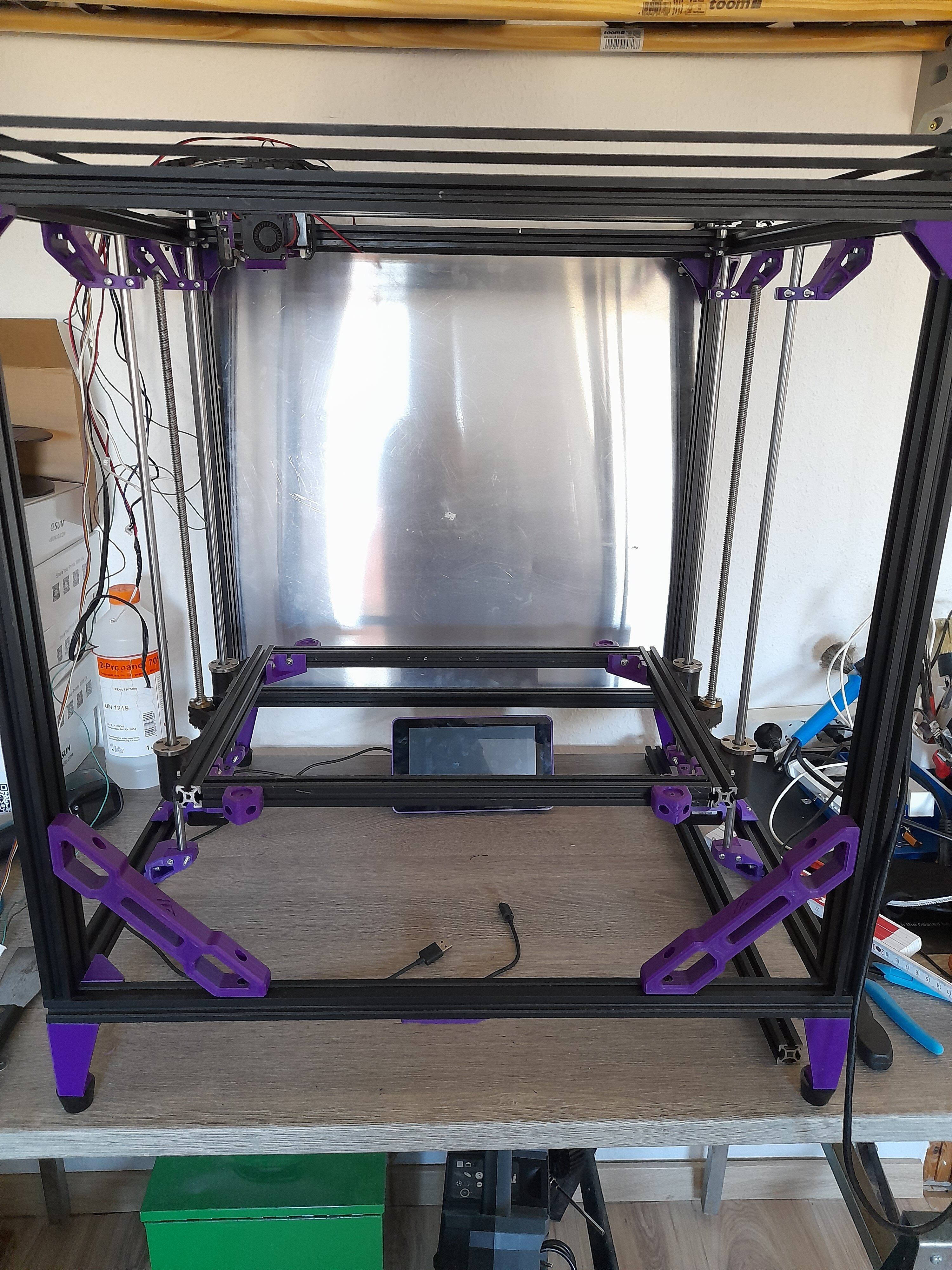

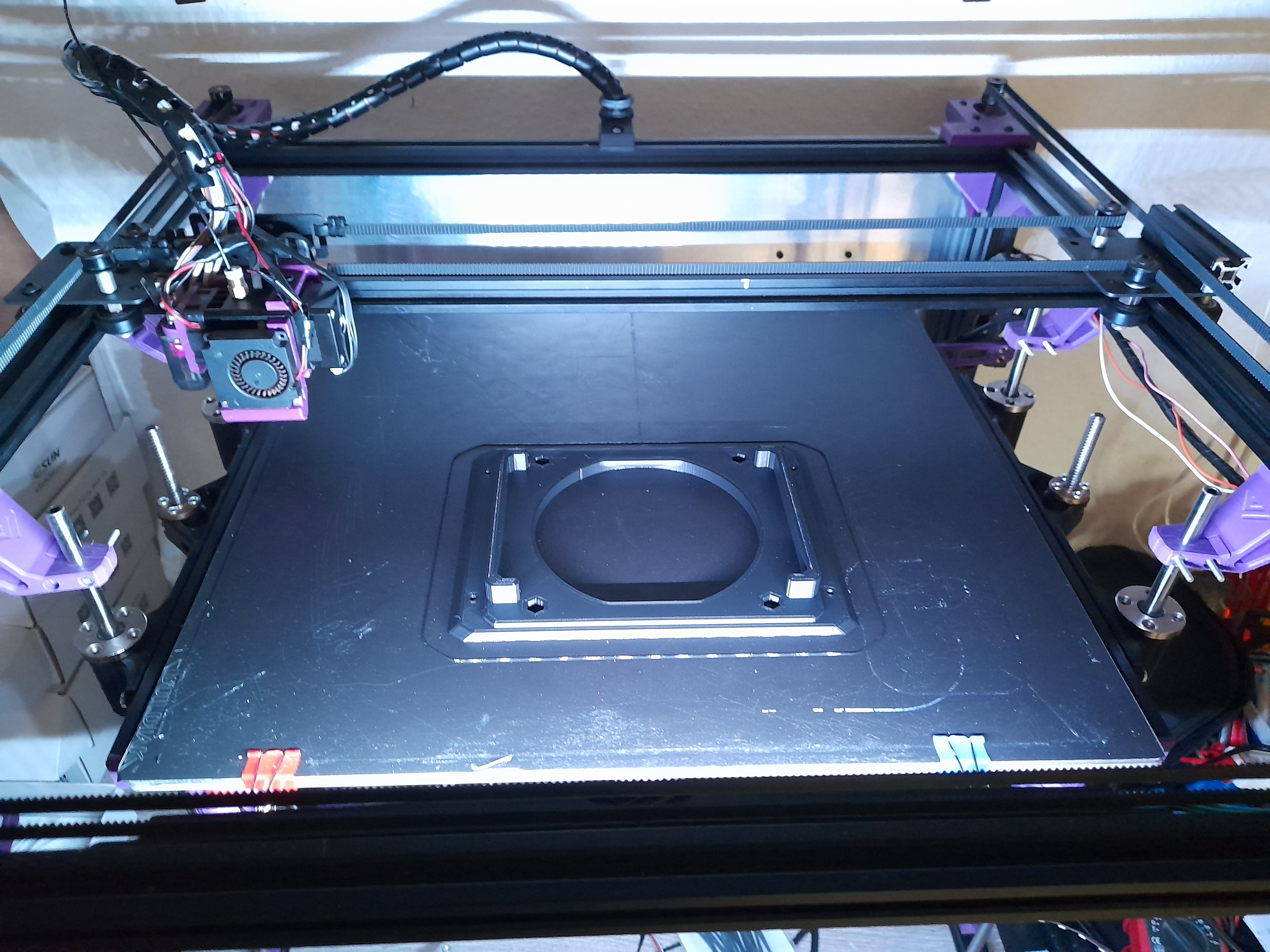

Z Achse und Bet zur Probe



[ILoveTattoo]

Bis meine Rails da sind habe ich noch Zeit. Daher habe ich gestern Mal Neopixel abgeklemmt und in Klipper konfiguriert . Paar fehlende Druckteile habe ich auch noch gedruckt



[ILoveTattoo]

Links Vzbot Mod mit 300mm/s 6000 Ac , Rechts Tronxy Stock mit H2 175mm/s 3000 Ac

Echt der Warnsinn was man da an Quali und Speed hollen kann



[toscdesign]

Hallo hallo hallöchen!

Wie geht's deinem Drucker?
Gibt's Updates?



[oefianer]

Ja abo on. Wie siehts aus ?



[toscdesign]

Leider nichts, der User ist nicht mehr im Forum aktiv



[ILoveTattoo]

hmmmm sagt wer =?

Beitrag automatisch zusammengeführt: 29.04.2024

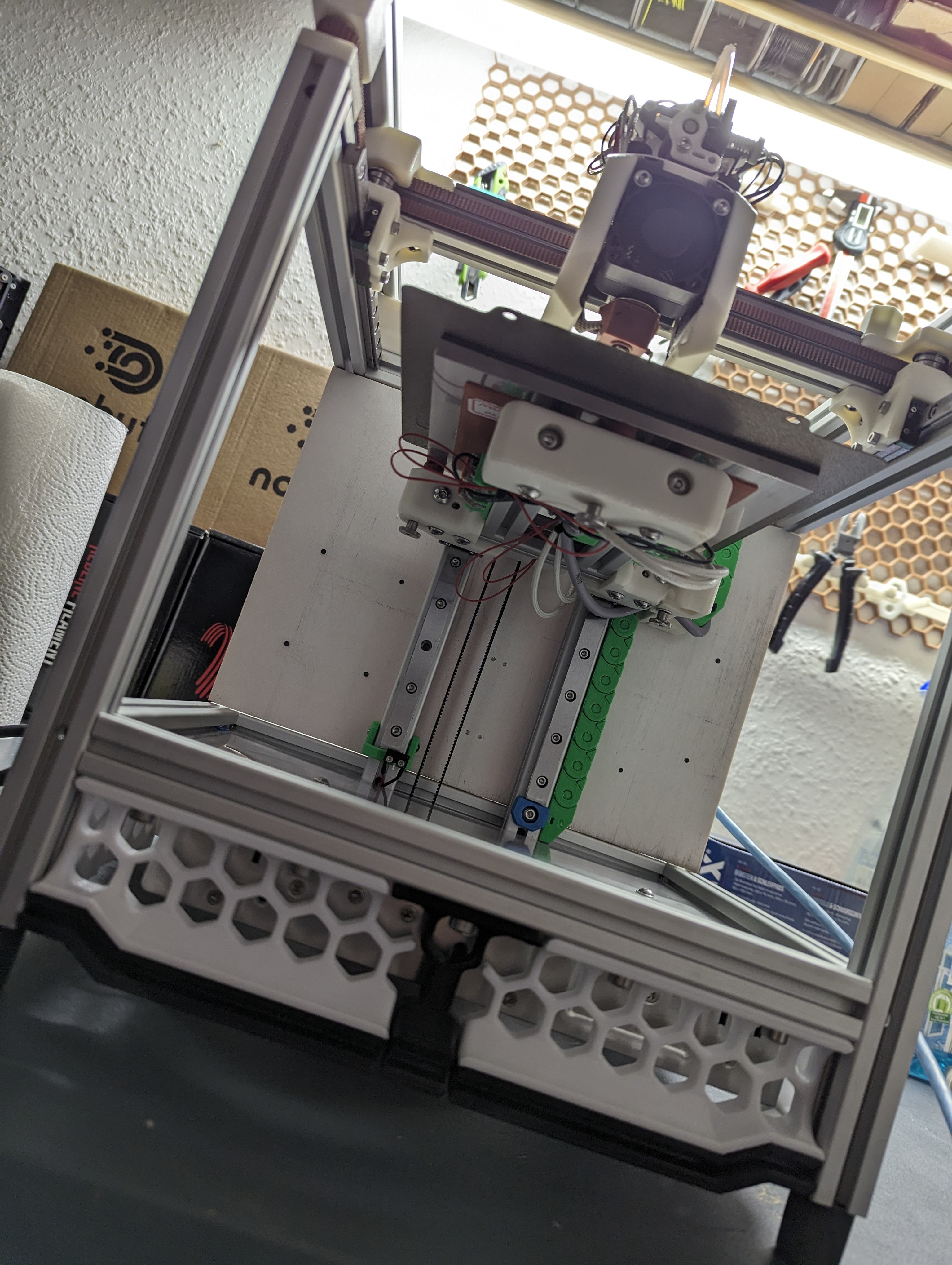

VZ440 AWD und ein Vz330 AWD

Beitrag automatisch zusammengeführt: 29.04.2024

Großer und kleiner Bruder



[toscdesign]

hmmmm sagt wer =?

Naja, nach über einem Jahr ohne Beitrag, geht man schonmal davon aus 😉

Du hast nun 2 Vzbots?



[ILoveTattoo]

Ich habe in der Zeit 9 Vzs gebaut . Der Große ist seid Samstag bei seinem neuen Besitzer in Österreich .

Beitrag automatisch zusammengeführt: 30.04.2024

Mein 330er ist aber noch lange nicht fertig . Vorgestern alle Teile für die Wasserkühlung , ein neues Hotend , Extruder bestellt . Das Rapido 2 Plus Uhf und der Apus kommen in ein Tiny M V5. Den habe ich für einen echt schmalen Taler erstanden . Wird aber auch komplett zerlegt . Neu gedruckt und bekommt neue Hardware



[toscdesign]

Ich habe in der Zeit 9 Vzs gebaut

Oha....

Tiny M V5

Sieht aus wie ein Voron V0



[ILoveTattoo]

Ja aber nur fast.



[Ahrimaan]

Hardware

Kirigami Bed !!
