Dieser Thread soll dazu dienen Euch im Laufe der Zeit meine kleine Basteleien zu zeigen.

Hin und wieder wird mal das Eine oder Andere gebastelt um am aktuellen Build was zu verbessern, erweitern oder ein Problem zu lösen, oder sonst was das eine Lösung braucht.


Zum Beispiel die Steuerung der aRGB RAM Kühler.

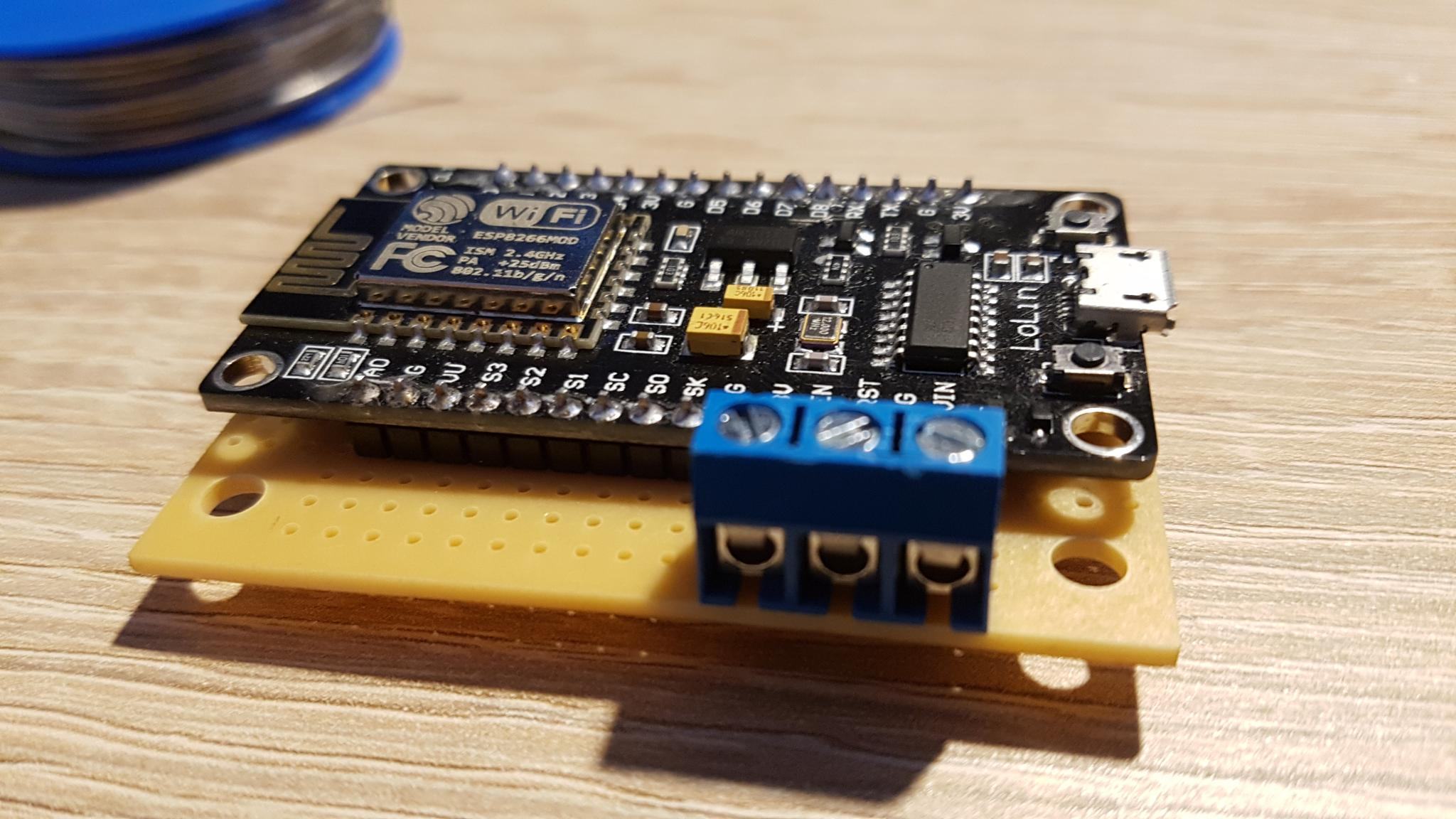

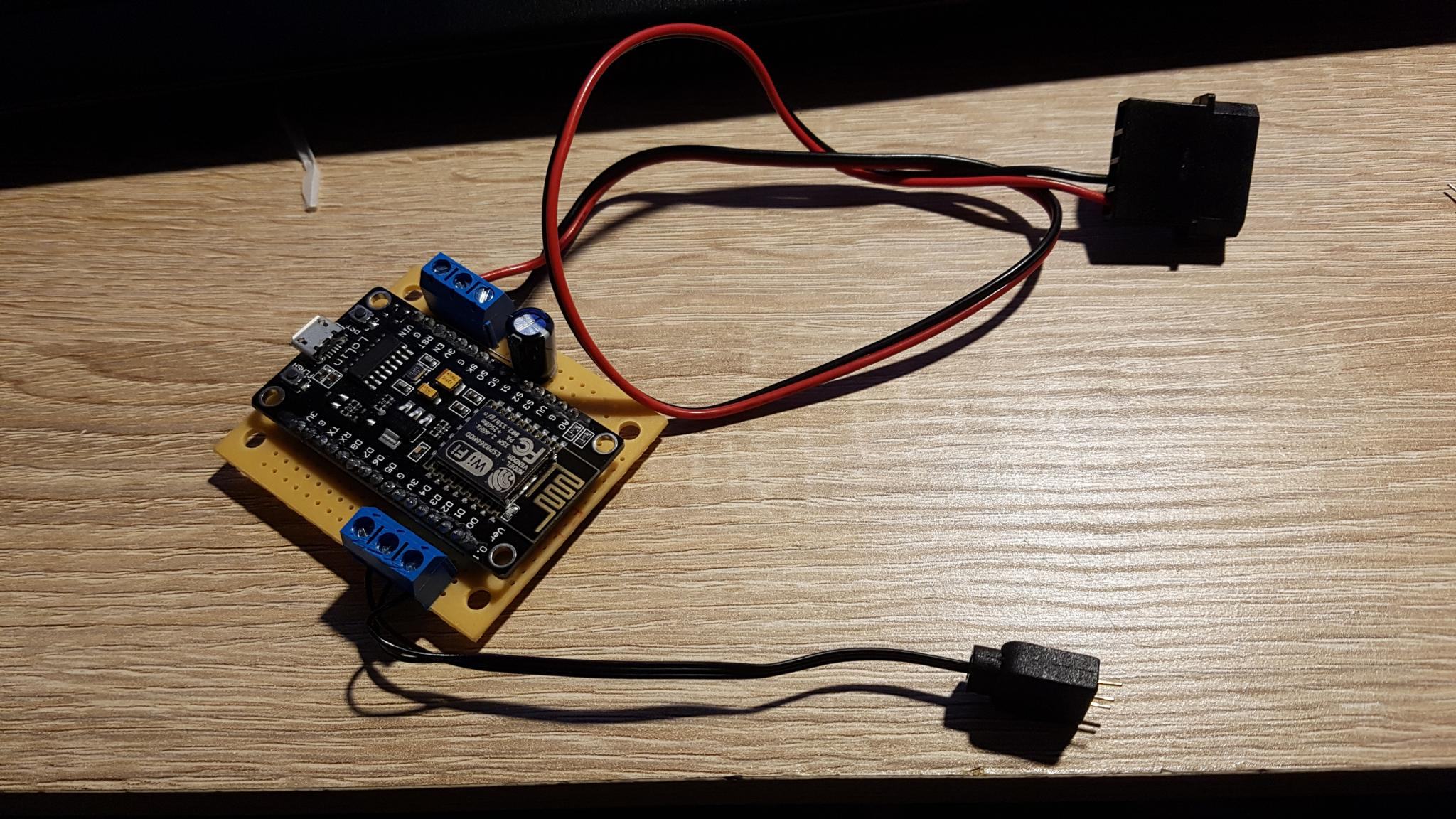

Zum Einsatz kam ein NodeMCU und alles wird per Weboberfläche/Wlan gesteuert.

Paar Bilder und ein kurzes Video dazu.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

- - - Updated - - -

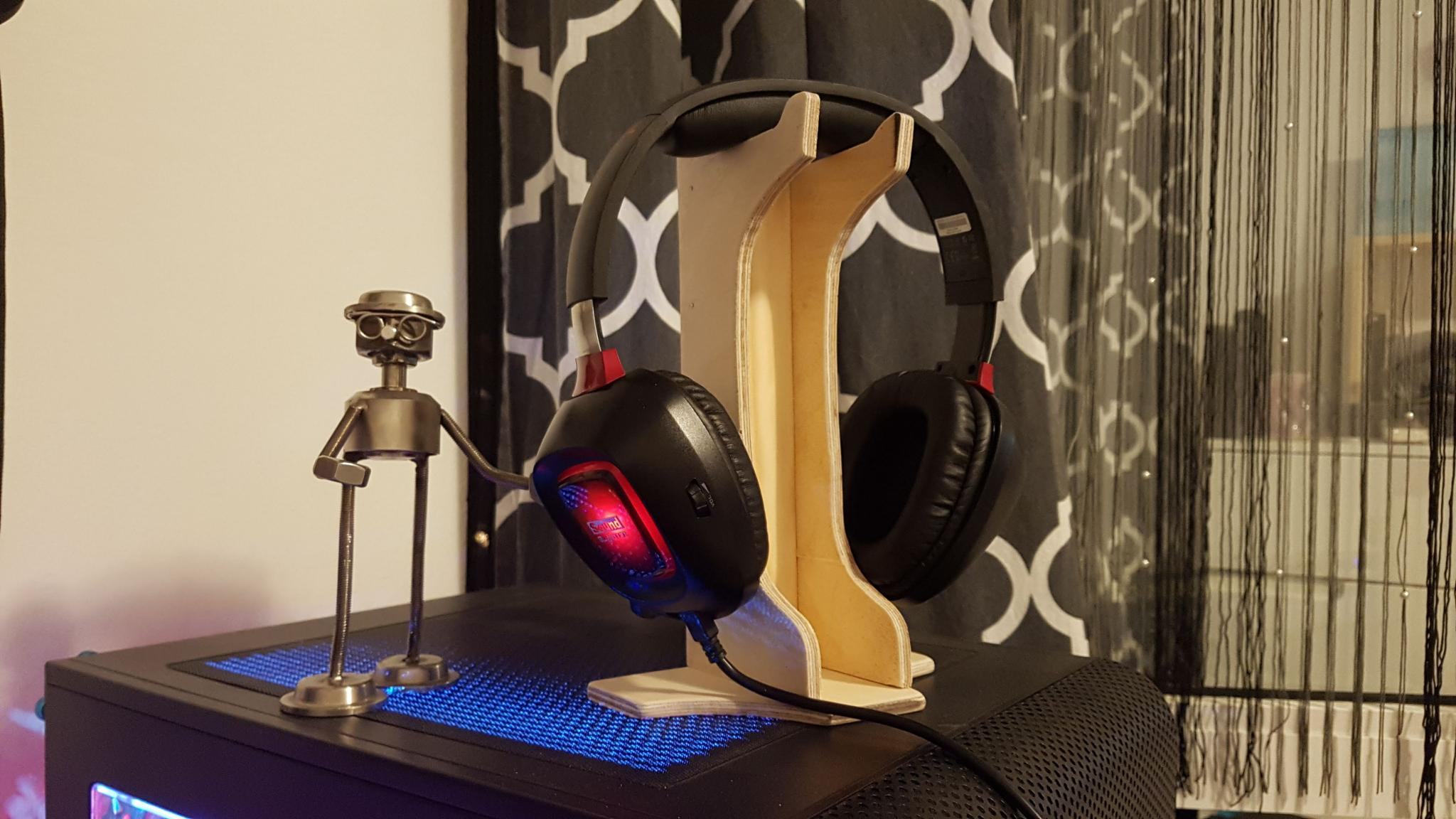

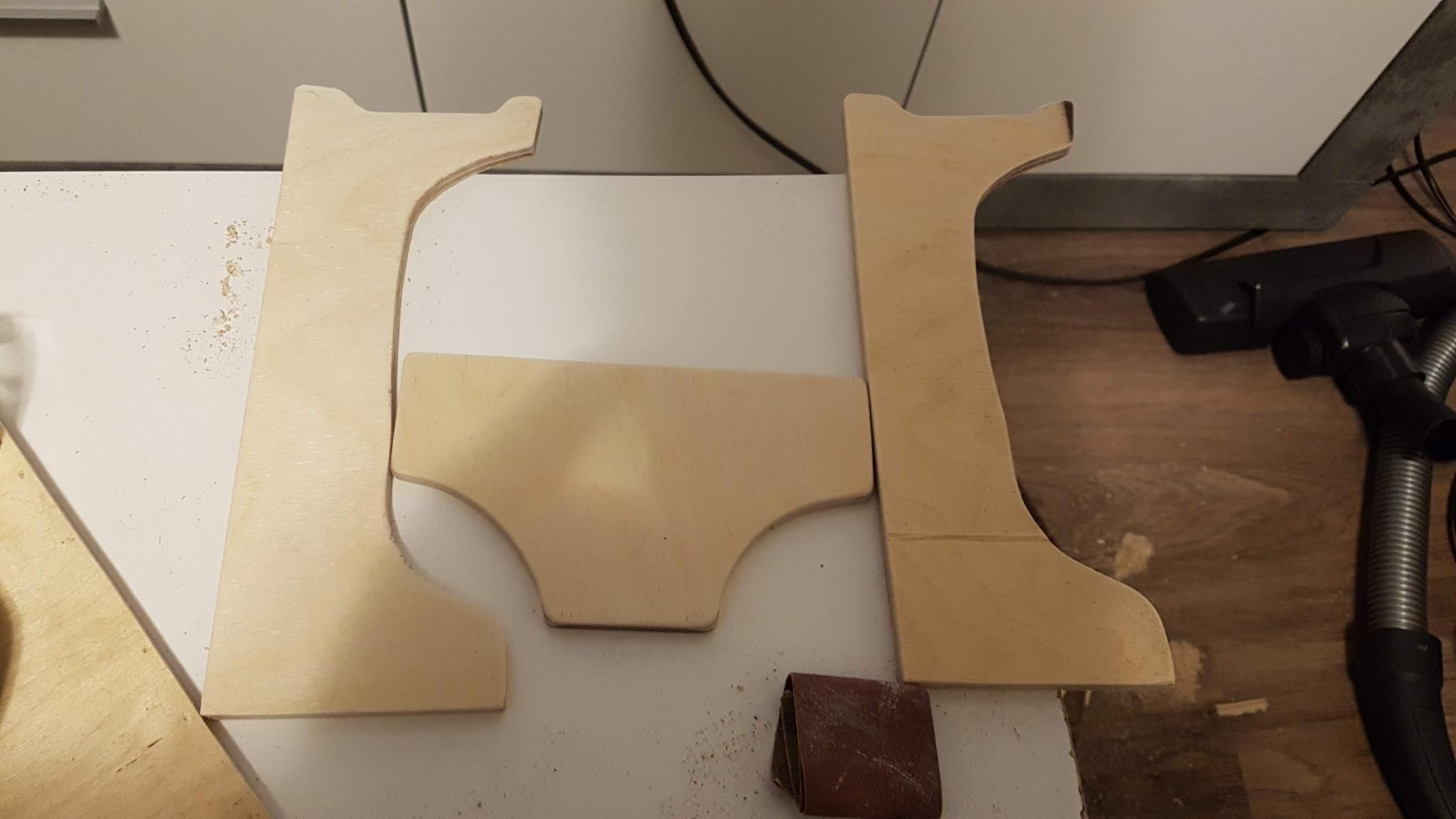

Wurde noch eine Halterung für meine Kopfhörer gefertigt, die leider seit dem noch immer so ausschaut.
Naja fast, denn 2 kleine Nägel und eine Slotblende dienen als Halterung für ein X-Box Kontroller.

Die Fernbedienungen der RGB LED Stripes haben auch ein tollen Platz in der Halterung gefunden.
Habe nichts mehr daran gemacht da es sein Zweck erfüllt.

Auch hierzu paar Bilder.



[StillPad]

Okay ich habe gerade nur Fragezeichen übern Kopp was du da getrieben hast?

Haste noch Anschlüße an Ram gemacht oder wie steuerste den jetzt? Mehr Infos wenn du schon mit sowas anfängst



[wartech24]

Da demnächst ein Umbau der Wasserkühlung vorsteht, hatte ich eine Laing DDC310 gekauft.
Diese wird meine jetzige Innovatek HPPSi ersetzen, die zwar noch sehr gut funktioniert aber zu viel Platz wegnimmt.

Hier habe ich die gesleevte Anschlusskabel (1 x Plus, 1 x Masse und 1x Tachosignal) neu angelötet und als eine Strang für Strom und eins für Tachosignal gesleevt.


Und wieder mal Bilder dazu:

- - - Updated - - -

Okay ich habe gerade nur Fragezeichen übern Kopp was du da getrieben hast?

Haste noch Anschlüße an Ram gemacht oder wie steuerste den jetzt? Mehr Infos wenn du schon mit sowas anfängst

Ramkühler Sind die "EZDIY-FAB ARGB RAM KÜHLER" aus Ama...

Diese haben zwar einen Kontroller der dann per Kabel verbunden wird, jedoch ist mir dieser kaputt gegangen.
Habe dann diesen durch die oben gezeigte Lösung ersetzt.

Die "LED Leiste" am Ramkühler ist per Kabel am Arduino verbunden.



[wartech24]

Die Bastelstunde ist vorbei.
Hier wieder mal was kleines.

Da die Lüfter im Gehäuse auch ersetzt werden, momentan habe ich 5 x TT Riing 120 und 3 x Sharkoon 120 Led Red, werde ich für die Steuerung der Lüfter ein Splitter brauchen.
Diese sollen dann per PWM geregelt werden.
Hatte noch Pinleisten und Lochratserplatinen hier rumliegen die ich hergenommen habe um mir einen Splitter selber zu basteln.
Wird vielleicht nochmal mit passenden 4-Pol Lüfter Steckverbindungen gemacht werden, aber momentan passt es so.
Die Pins für Stromversorgung und PWM Steuersignal sind bei allen Anschlüssen verbunden und Tachosignal nur bei einem.
Würden alle Tachosignalpins verbunden sein, würde das Mainboard falsche Werte erhalten.
So gibt ein Lüfter sein Tachosignal ab und das Mainboard steuert dann per PWM Signal alle Lüfter (Voraussetzung dass alle PWM Lüfter sind)
Mit Schwarz habe ich den GND (Masse) Pin markiert und den Anschluss für Tachosignal

Hier paar Bilder dazu



[estros]

Fette Sache einen Splitter selbst zu bauen!

Aber hast du jetzt nicht einen Anschluss zu wenig für deine Lüfter?



[wartech24]

Fette Sache einen Splitter selbst zu bauen!

Aber hast du jetzt nicht einen Anschluss zu wenig für deine Lüfter?

Danke. Die obere Auflistung ist der momentane Stand der Dinge.
Die Riing's werden "das Haus" verlassen und andere werden einziehen. Leider laufen die nur auf 2 Stufen und lassen sich nicht wirklich steuern.
Werde womöglich welche mit adressierbare LED's holen und diese zusammen mit den Ramkühler LED's verbinden und steuern.

Den Splitter werde ich vielleicht auch neu machen. Brauche nur die richtigen 4 Pin Anschlüsse für Lüfter dazu.
