was mit 4 industrie cpukarten mit 14 slot picmg board anfangen ?

[DEFENDER]

hi leute

hab mir mal ne segm. pcimg platine samt 4 langer karten mit amd 300 cpu´s
besorgt, nun meine frage
was könnte man denn damit anfangen?
dachte so an 2 für die ct ipsec/fw geschichte und ggf. 1 für isdn/asterix und der letzte für ???

habt ihr irgendwelche ideen oder vorschläge?
wie sieht es denn bei solchen rechner mit erweiterbarkeit aus (haben alle schon usb ;-)
wenn einer noch nen passendes industriegehäuse hätte, wäre auch extrem nützlich

------------------------------------------------------------------------

update 27.03.06

so leute,
hab mich nun in die materie eingelesen, die pass. busplatine ist 2 fach segmentiert,
ergo auch nur 2 rechner gleichzeitig.
2 systeme installiert und getestet, 1x 2k3, 1x ubuntu linux

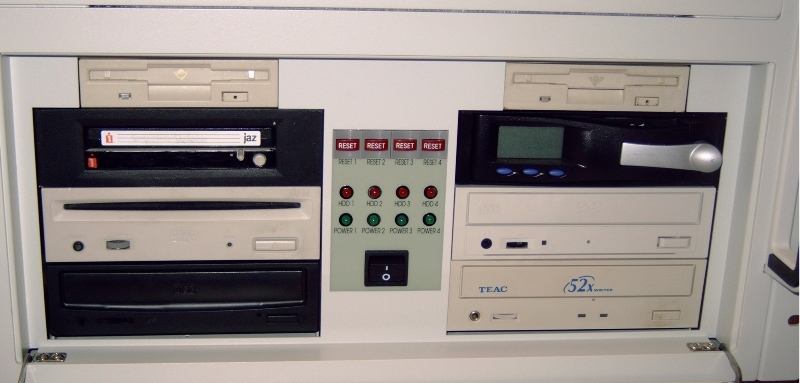

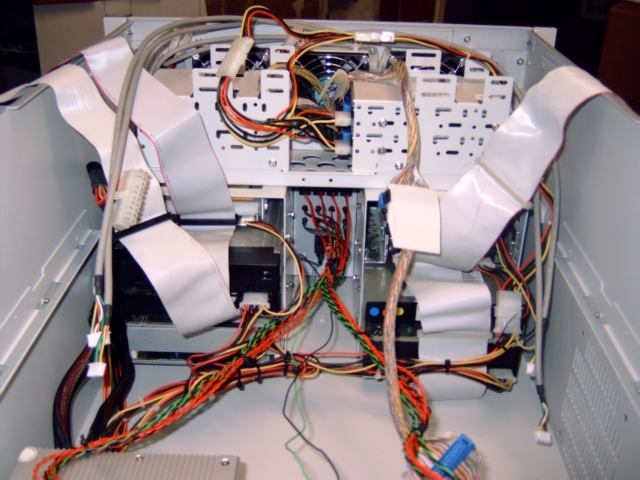

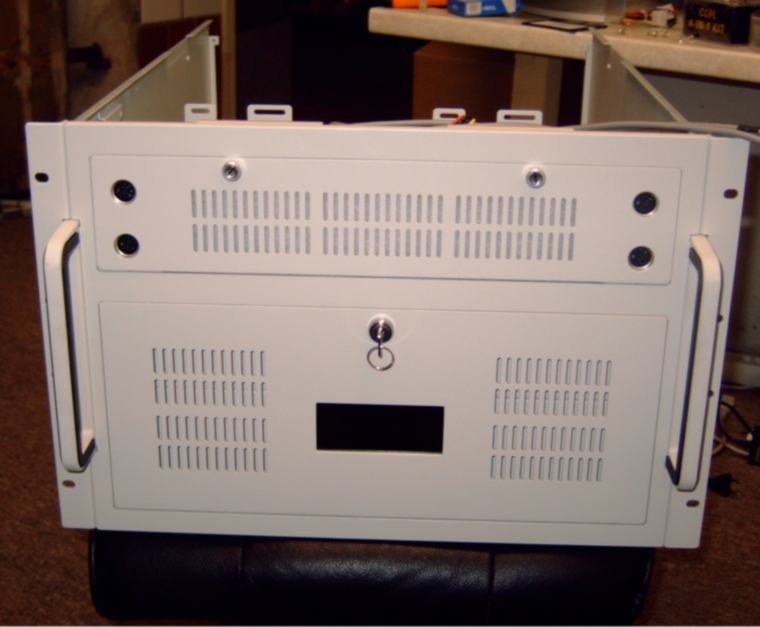

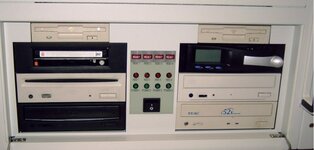

hab jetzt ein passendes gehäuse aufgetan
bin immernoch offen für vorschläge

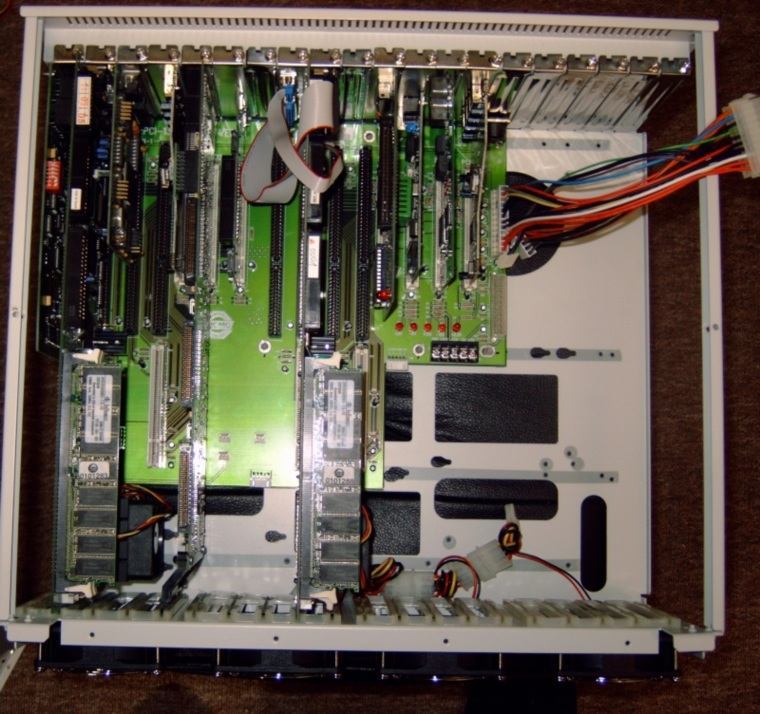

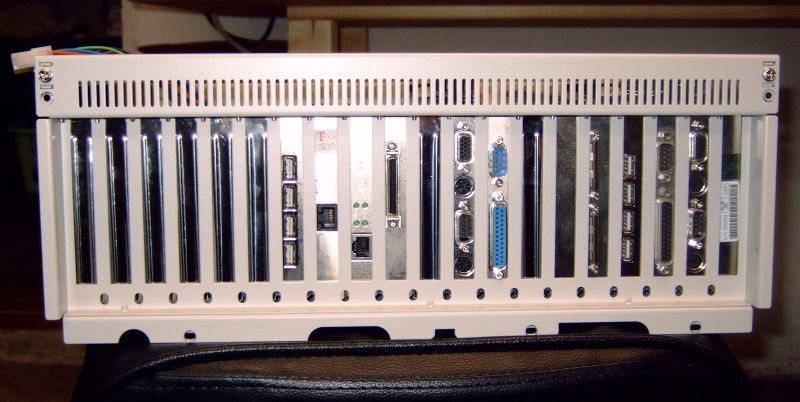

frische bilder gibts weiter unten -->



[sharke]

erstmal bilder machen und dann wird das entschieden .. wir gehen hier immer nachm aussehen bzw nach dem man mehr daten des sys haben



[Pimok]

und jetz nomma für leute die nicht so in der materie drin sind, also bitte ma ohne fachbegriffe ;D



[DEFENDER]

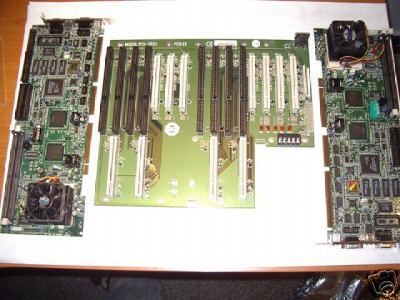

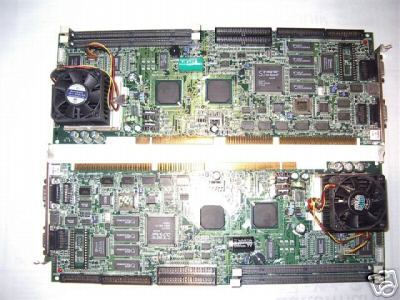

Industrie Slot CPU Karten, 4x ROCKY-538TXV Ver. 6.2, AMD K6 300 MHz

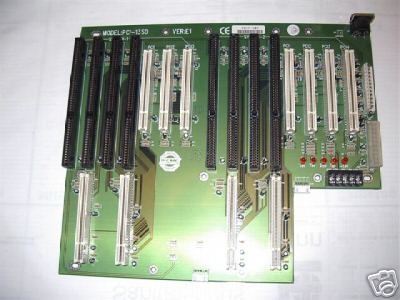

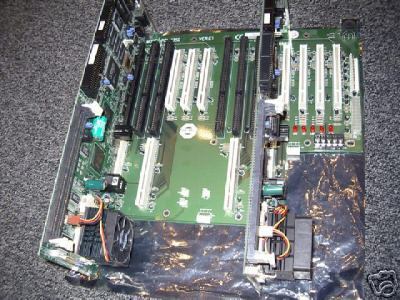

1 Passive PICMG Busplatine, 2-fach segmentiert ( PCI-13SD VER E1)

dia anderen beiden karten sind nicht mit auf den pics



[sharke]

nicht schlecht

so und davon hast du vier ? also 2 hauplatinen mit jeweils 2 modulen

fein fein. gute frage was man mit diesen 4 selbstständigen rechner machen koennte.

schwebte dir scho was genaueres vor ?

firewall, vpn (ipsec), asterix (brauchst den warteschlangen zuhaus ).



[underclocker2k4]

Er hat nur eine backplane! Die frage ist jetzt, kann man 2 karten per bus laufen lassen oder killen die sich gegenseitig. Ansonnsten.... Erstmal nen 19" rack zulegen und dann falls nur 1 SBC per bus geht, dann noch ne 2. backplane kaufen inkl 2. 19" case.

Und dann geht los, NT reinhauen und firewall und noch ne firewall mit dem ding erzeugen, dann kannst du 2 subnetze machen, mit nem inneren sicheren netz und das äußere für die normalos. Quasi netz im netz, ob mans für zu hause brauche? ka!
Das sind halt Indust boards, könntest aber auch mit clustern umspielern, kucken was geht und so spielerein.
Fileserver mit backup wär auch ne möglichkeit.



[DEFENDER]

nein, nur die platine aber mit 4 cpu cards,
saft soll von nem 300 silverston passiv nt kommen,

hab derzeit meinen fileserver mit Dual 933 FJS, mit diversen aufgaben betreut und der soll dann nur noch als FS zur verfügung stehen.
(R10 4x120 pci-64+R10 4x160 sata pci-x)

die frage ist ob man auch normale pci karten "mitintegrieren kann, da verlässt mich mein wissen...

wozu, hmm god quest. semi prof. spieltrieb ?

naja wäre cool wenn man eine cpu card für usb-cam-;wlan-ipcam- netzwerk nutzen könnte

ansonsten läuft in meinem haus nen hardcable´d(cat7) 1000-lan mit 2x8 port switch und 54g wlan



[underclocker2k4]

Klar, du kannst dann normale PCI und ISA card reinbauen.
Der PCI und ISA connector an der card sind ja nix anderes wie ein steckbarer PCI bus, der auf normalen MBs im PCB integriert ist.

Also dass selbe, wenn du ein ATX MB oberhalb des AGP(also zwischen AGP und chipset) durchbrichst und an den nahtstellen nen DICKEN stecker ablötest. NICHT NACHMACHEN!!!



[DEFENDER]

Klar, du kannst dann normale PCI und ISA card reinbauen.
Der PCI und ISA connector an der card sind ja nix anderes wie ein steckbarer PCI bus, der auf normalen MBs im PCB integriert ist.

cowl, da passt es ja das ich noch ne alte isa vga sammt passendem, internem 12" tft habe

die frage ist aber auch, kann man bei 4 rechnern die zusatzkarten selektiv zuordnen?

könnte man einen auch als proxi missbrauchen? hab noch nt4 server hier als orginal samt proxi 2.0

hier noch die technischen daten der karten/bp:
Stromversorgung: ATX, P8/P9, Terminal Stecker
Slots: ISA 4 Stück
PCI 7 Stück
PCIMG 4 Stück
Industrie Slot CPU Karten:
Allgemein: Bezeichnung: ROCKY-538TXV Ver. 6.2, AMD K6 300 MHz
Bus : ISA bus and PCI 32-bit local Bus, PCI 2.1 standard
PCI VGA : S3 3D VGA Chipset with 2MB EDO RAM
RAM memory : up to 256MB,SDRAM supported
Floppy disk drive interface : two 2.88 MB, 1.44MB, 1.2MB, 720KB, or 360KB floppy disk drives.
Mouse : PS/2 Mouse Port on-board.



[Pimok]

hm, endlich seh ich nen slot wo das ding reinpasst
kanste damit evtl was anfangen ? ich kanns nicht ^^



[FNBalu]

Das Teil ennnt sich Vesa Local Bus.
Da sgab es früher. Sieht aus wie eine AGP Karte hinter ner isa



[Pimok]

ne ne pci karte hinter ISA^^ daher würd das in das board reinpassen welches man oben angehangen sieht

und was genau macht man mit dieser karte ?^^ hat da wer ne ahnung ?



[m0ep]

is ne paralell und seriell port karte, praktisch wertlos heute



[Pimok]

das is mir klar dasses nahezu wertlos is ^^
aber was mich mal interessiert: wieso hat das ding hinten dran 4 sowas wie kleine EDO ram bänke ? und nen eigenen cache controller & nen bios chip ?^^



[DEFENDER]

das layout heisst wohl picmg, wenn ich nicht irre



[Pimok]

darf ich dich darauf hinweisen ?
das is doch topic, ich frag dich ob du mit dem teil was anfangen kannst.

hm, endlich seh ich nen slot wo das ding reinpasst
kanste damit evtl was anfangen ? ich kanns nicht ^^



[DEFENDER]

darf ich dich darauf hinweisen ?
das is doch topic, ich frag dich ob du mit dem teil was anfangen kannst.

sry habs vor lauter bildern glatt übersehen,



[Pimok]

und antwort ?^^



[DEFENDER]

ne, danke die rechner haben ja je 2ser.+1par. schnittstelle
btw; wie schauts eigenlich als linux vdr aus?



[Pimok]

ok, dann wandert das ding innen müll



[underclocker2k4]

Das kann auch ne VESA LOCAL BUS(VLB) karte sein! AUf was ich tippe
Früher gabe es den picmg noch nicht, da gabe es einen anderen, name fällt mir jetzt nicht ein.

Eine SLBC brauche:
CPU(sockel)
Speicherbänke
BIOS(chip)
HDD controller und Floppy und so spielerein
Graka(ausgang)
Eingabegeräte(maus, tastatur)
Also das selbe was nen normales motherboard hat nur ohne erweiterungsslots.

Die bänke können auch spiecher für nen soundkarte oder so sein.

EDIT: http://www.machines.hu/Kartyak/vga/vesa/vezerlo2_vlb.jpg
Das is ne controllerkarte für den VLB. Drauf ist folgendes:
ATA
Floppy
COM und printer port
evtl Game

Wenn du ne VLB card in nen picmg stecks, passiert nichts, wenn du glück hast, sonnst zerballerts mal nen paar transistoren.



[DEFENDER]

Das kann auch ne VESA LOCAL BUS(VLB) karte sein! AUf was ich tippe
Früher gabe es den picmg noch nicht, da gabe es einen anderen, name fällt mir jetzt nicht ein...
...Also das selbe was nen normales motherboard hat nur ohne erweiterungsslots.
Die bänke können auch spiecher für nen soundkarte oder so sein.
Wenn du ne VLB card in nen picmg stecks, passiert nichts, wenn du glück hast, sonnst zerballerts mal nen paar transistoren.

hier mal zur info:

http://www.picmg.org/specifications.stm

Ädit:

hier das wäre wohl die ideale bedienkonsole für ne haussteuerung(sogar für blinde)

http://www.immersion.com/industrial/touchscreen/



[underclocker2k4]

Und, was sagt mir die specs, wenn die karte ne VLB karte ist. PICMG ist eigentlich nur ISA und PCI bus. Ein VLB baut zwar auf den ISA bus auf, aber der hintere stecker, sieht zwar aus wie nen PCI ist aber KEIN PCI bus.

EDIT: Sehs grad, PICMG gibbet schon seit mitte der 90er. Hab ich zu dem zeitpunkt noch nicht gesehn. Hab etwas später SBCs gesehn, wo der slot ähnlich einem AGP port ist. Dachte mir dann, aha, das wird dann der alte slot sein und der neuere PICMG. Wieder was gelehrnt. THNX



[DEFENDER]

keiner weiter ´ne idee ?



[Everest2000]

gibts solche cpu slot karten auf für Xeon und Opteron oder würde die diese board durchbruzeln lassen-->Power so einer cpu sollte man nicht unterschätzen und gibt sowas auch als moderne varianten mit PCIe oder AGP



[DEFENDER]

gibts solche cpu slot karten auf für Xeon und Opteron oder würde die diese board durchbruzeln lassen-->Power so einer cpu sollte man nicht unterschätzen und gibt sowas auch als moderne varianten mit PCIe oder AGP

denk mal eher nicht, da die bandbreite da wohl net reichen würde, glaub ich, kann mich aber auch irren., btw da die eh meist nur das DOC nutzen, wozu solche rechenpower?für ne mischeranlage,?

NUN nochma, was damit anfangen...?
-------------
1. WSUS
2. IPCOP
3. VDR
4. homeserver/ EIB
?



[DEFENDER]

fettes update



[DEFENDER]

also sys 1 rennt mit ubuntu testweise,
sys 2 mit win 2k3sp1
ein wenig mager zwar bei nur 375mhz und 256ram, aber es geht
verhältnismässig fix zur sache



[DEFENDER]

keiner nen plan?
kann bitte ein mod in den titel ein update einfügen,
bin scheinbar zu blöd dazu..



[DEFENDER]

hochhol..
