Wasser auf der 1080ti, Reparatur möglich?

panopticum

panopticum

Enthusiast
Thread Starter
Mitglied seit
30.09.2003
Beiträge
2.568
Ort
Thüringen
Hi,

meine Inno3D 1080ti hat wohl über längere Zeit konstant Wasser abbekommen und gestern wurde dann der Monitor schwarz.
Frage ist nun ob sie noch zu retten ist, Lötkolben und verschiedene Spitzen habe ich da, nur weiß ich nicht genau welche Bauteile defekt sind.

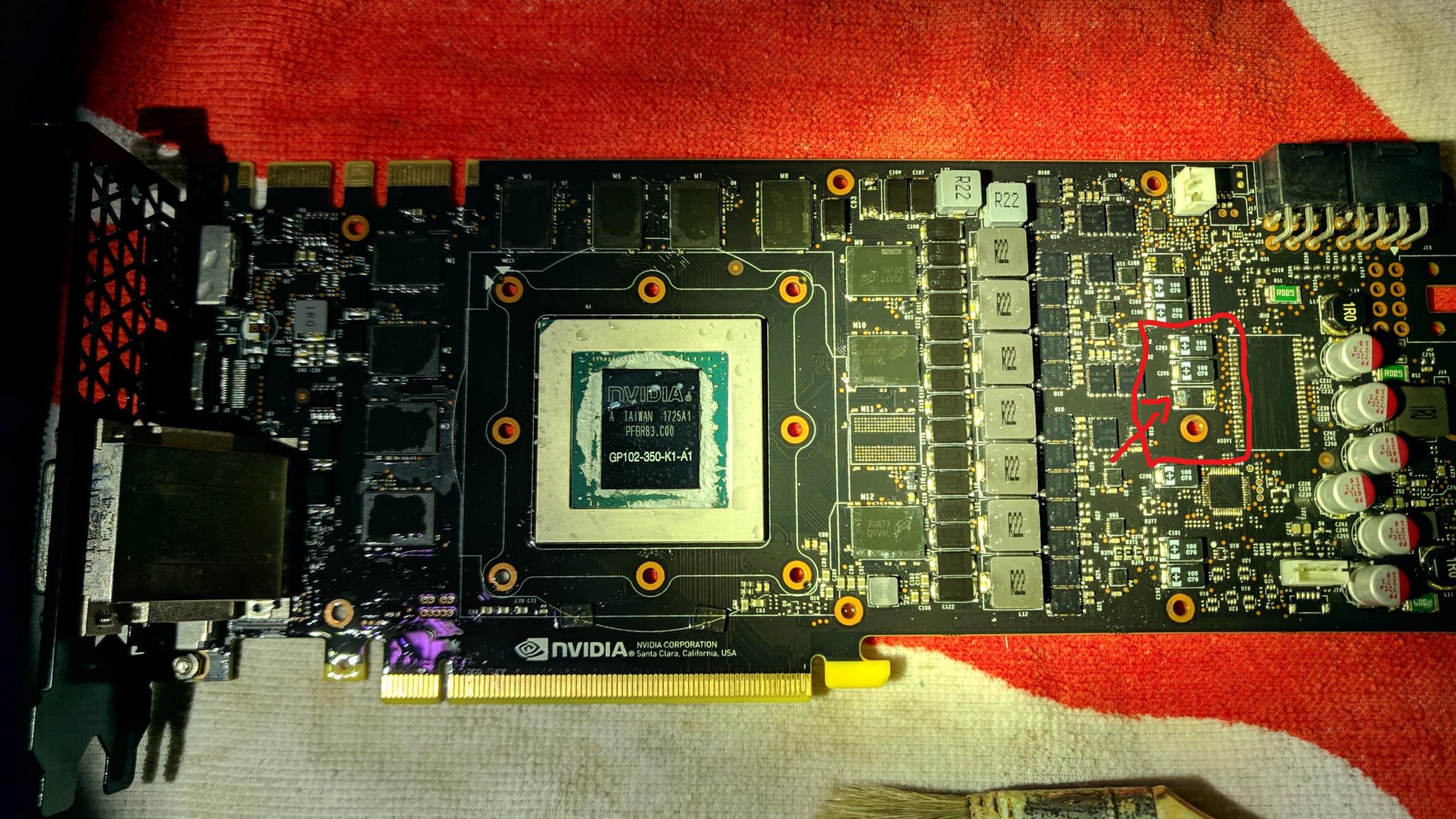

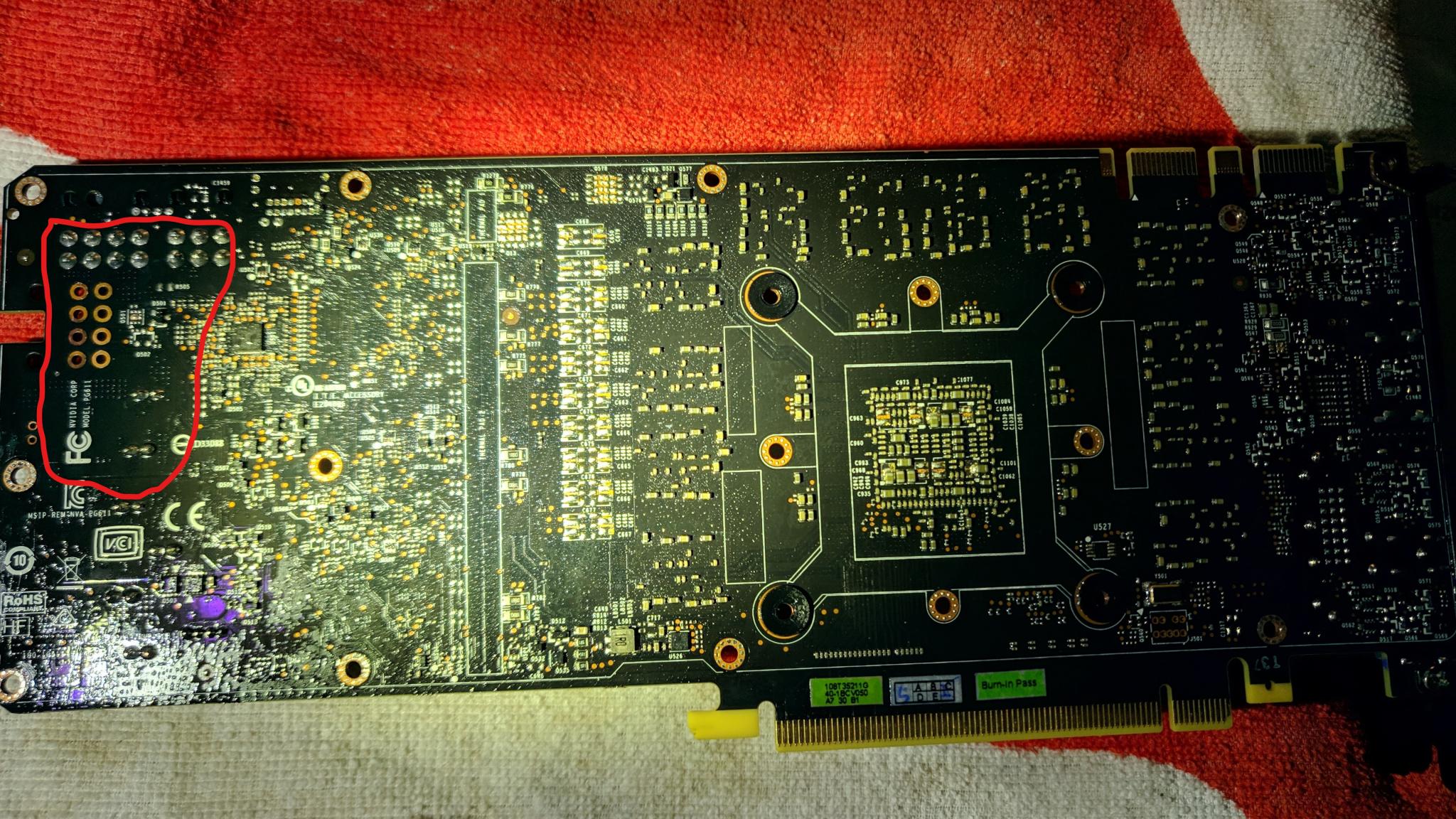

In den roten Bereichen war die Karte nass:

Am Kühlkörper auf der Vorderseite(roter Pfeil) ist der Kühler verfärbt also vermute ich dass da auch ein Bauteil nicht überlebt hat, nur ist da direkt keins vorhanden...
Ich vermute dass ein Teil mit der Aufschrift 100 C76 hinüber ist, reißt das schon die GPU mit in den Tod oder könnte ein Tausch klappen?

Wenn bessere Bilder hilfreich sind würde ich die morgen mal bei ordentlichem Licht machen.

Danke und Gruß

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wie konnte das passieren, welchen Wasserkühler hattest Du drauf? Ja das Bauteil ist hin. Kann sein das eine Reparatur hilft, kann aber auch sein dass der Chip nen Kurzen bekommen hat und komplett hin ist. Würde lieb beim Kartenhersteller anfragen ob sie eine kostenpflichtige reparatur durchführen sonst hol Dir was gebrauchtes im Marktplatz.

schmeiß schon mal den Backofen an :fresse2:

Wenn der Kühler demontiert ist, und du so die karte mal in ein System reinsteckst und komplett anschließt, und dann den PC anmachst (ja, ohne GPU Kühler), wird die GPU dann noch heiß, oder bleibt sie kalt? Das sollte innerhalb von 5 sekunden nach dem einschalten des PCs passieren...also da den Finger auf der GPU lassen beim einschalten, und wenn du merkst dass sie warm wird, gleich wieder über das Netzteil abschalten...
Auch kannst du dann mal testen mit angestecktem Bildschirm über HDMI, besser DVI, wenn du die Stromkabel an der karte ablässt und dann den PC einschaltest...was dann passiert. Da sollte im normalfall ein Warnhinweis auf dem Bildschirm erscheinen. Einfach mal testen.
Wenn da ein C (Kondensator) fehlt, macht das erstmal noch nix...könnte sich aber unter Last auswirken - aber dennoch sollte die karte starten.
Multimeter vorhanden?

probier ich nachher mal aus, Multi hab ich keinen kann ich mir am Wochenende aber besorgen

AssassinWarlord schrieb:
Wenn der Kühler demontiert ist, und du so die karte mal in ein System reinsteckst und komplett anschließt, und dann den PC anmachst (ja, ohne GPU Kühler), wird die GPU dann noch heiß, oder bleibt sie kalt? Das sollte innerhalb von 5 sekunden nach dem einschalten des PCs passieren...also da den Finger auf der GPU lassen beim einschalten, und wenn du merkst dass sie warm wird, gleich wieder über das Netzteil abschalten...
Auch kannst du dann mal testen mit angestecktem Bildschirm über HDMI, besser DVI, wenn du die Stromkabel an der karte ablässt und dann den PC einschaltest...was dann passiert. Da sollte im normalfall ein Warnhinweis auf dem Bildschirm erscheinen. Einfach mal testen.
Wenn da ein C (Kondensator) fehlt, macht das erstmal noch nix...könnte sich aber unter Last auswirken - aber dennoch sollte die karte starten.
Multimeter vorhanden?
Zum Vergrößern anklicken....

Also ohne 8+6Pin kommt eine Ausgabe mit der Warnmeldung.
Komplett angeschlossen wird die GPU aber auch nach 30 sekunden nicht warm.

Das klingt ja erstmal nicht schlecht, ich vermute mal dass einer der DrMosFETs kaputt sein wird, oder eben der PWM geber selber ne macke hat, oder eine bootstrap schaltung nicht mehr "korrekt eingestellt" ist weil ein smd kondensator (1nF) eine andere kapazität hat und dadurch die schaltung nicht sauber anschwingt...

Du hast bei eingeschaltenem Rechner ernsthaft auf die Gpu gefasst? Herlichen Glückwunsch, dass Du an keine Stromführenden Teile gekommen bist, dann wärst du in den Genusst von bis zu 16 ampere gekommen :shot:

Ich denke die kann man wieder reparieren wenn man ein wenig ahnung hat, musst die ganzen wiederstände, kondensatoren, usw halt mit ein Multimeter prüfen.
Wenn irgendwo kein Strom mehr durch kommt, kannst dir sicher sein das dieses Teil defekt ist. Auslösten, schauen was für Werte es hat und ein neues einlöten. Controller usw gehen selten kaputt. Ein versuch ist es Wert.

Zuletzt bearbeitet:
ronin7 schrieb:
Du hast bei eingeschaltenem Rechner ernsthaft auf die Gpu gefasst? Herlichen Glückwunsch, dass Du an keine Stromführenden Teile gekommen bist, dann wärst du in den Genusst von bis zu 16 ampere gekommen :shot:
Zum Vergrößern anklicken....

auf die GPU schmiert man Flüssigmetall drauf und nix passiert und um daneben tatschen muss man schon ein spezielles Talent haben...

ronin7 schrieb:
Du hast bei eingeschaltenem Rechner ernsthaft auf die Gpu gefasst? Herlichen Glückwunsch, dass Du an keine Stromführenden Teile gekommen bist, dann wärst du in den Genusst von bis zu 16 ampere gekommen :shot:
Zum Vergrößern anklicken....

16A? eine GPU kann auch mal locker 250A Ziehen...aber was nützen die Ampere, wenn die nicht durch die Haut kommen aufgrund viel zu niedriger Spannung (1V GPU Spannung, oder max 12V vom Netzteil kommend) ? Bei Gleichspannung braucht man wenigstens so 30V bei Klitschnasser Haut eb man ein minimalstes Kribbeln merken kann, und da fließen dann auch nur wenige Mikroampere...weil unser Körper/Haut hat eben ein gewissen Widerstand ;) Im gesamten Rechner hat man nirgendwo mehr als 12V oder im schlimmsten Fall 24V anliegen - da passiert garnix wenn man da was anfasst...
Man fällt doch auch nicht Tod um, wenn man eine Autobatterie mit einer Hand über beide Pole berührt...da merkt man Nichtmal was.
Und bei hochfrequenter Wechselspannung kann man sogar Spannungen mit mehreren Megavolt aushalten und spürt es Nichtmal...maximal eine Verbrennung wenn man den Blitz direkt abbekommt (damit meine ich den Blitz einer hochfrequent abgestimmten Tesla-spule, KEIN Gewitterblitz!)


GPU ist NICHT hinüber...schreib mir mal ne PN, dann kann ich dir weiterhelfen ;-)

Zuletzt bearbeitet:
ronin7 schrieb:
Du hast bei eingeschaltenem Rechner ernsthaft auf die Gpu gefasst? Herlichen Glückwunsch, dass Du an keine Stromführenden Teile gekommen bist, dann wärst du in den Genusst von bis zu 16 ampere gekommen :shot:
Zum Vergrößern anklicken....

Quatsch, ist alles Niederspannung. Und wieso sollte man nicht auf die GPU fassen ?! :hmm: Was man aufpassen muss ist dass man dadurch dass man iwo dran kommt Teile der Hardware schrottet. Aber selbst das ist extrem unwahrscheinlich.

So, kurzes update meinerseits - Karte kam heute an, kam aber erst jetzt dazu mal kurz drüber zu schauen...
Also, die karte startet nicht mehr, sobald der sense/detection Pin am 8 Poligen PCIe Stromanschluss auf Low gezogen wird (=Stecker steckt). Grund dafür ist, dass der INA3221 Monitoring Chip den Power valid alert pin ebenfalls auf LOW zieht, und damit die ganzen PowerRails nicht hochfahren lässt (enable-signal kommt nicht). Und der Grund warum der INA das macht ist einfach, weil zwei messleitungen von einem der 3 Shunts kommend - sozusagen wegoxidiert/erodiert sind durch das wasser...damit sieht der Chip nix mehr vom Shunt kommend, weder Eingangsspannung noch Ausgangsspannung nach dem Shunt - damit eben auch keine 12V...damit denkt der INA, da fehlt ein Stromstecker und zieht darum sein Power valid alert auf Low.

Lange rede, kurzer sinn...da müssen zwei Leiterbahnen neu aufgebaut werden, leider extern. Könnte da so in etwa ausschauen wie ich es mal bei einer GTX1060 gemacht habe - da war aber mehr zerstört durch wasser, darum auch mehrere adern


Nur werd ich das heute nicht mehr schaffen, weil meine 1 Jährige Tochter neben dem Zahnen auch noch böse erkältet ist :(
Ich schau mal wie es morgen zeitlich ausschaut die karte fertig zu stellen...

Aber hier mal zwei videos die ich im Failsafe gemacht habe, um zu zeigen dass die Karte noch lebt ;)
Gtx1080ti Wärmebild - YouTube
Gtx1080ti failsafe-run - YouTube


weiß ja nicht, obs überhaupt ein Interessiert...ansonsten schreib ich einfach nix mehr wenns nicht gewünscht ist ;)

Zuletzt bearbeitet:
Ich finds recht interessant ;)

Hehe, ok 😁 ja wie gesagt, morgen finde ich bestimmt nochmal ein paar Minuten Zeit 😁...solange wirds ja nicht dauern..zumindest nicht solange wie vor ein paar Jahren bei einer gtx970 - GPU UND Ram komplett reballed mit bleihaltigen Lötkugeln natürlich 😁 Karte rennt heute noch..Naja egal

Aber Wasser ist auf Dauer halt nicht gut, das geht durch die Layerdurchkontaktierungen in die 2. Layerschicht des PCBs und lässt da drin die Leiterbahn weg oxidieren bis die durch ist und kein Kontakt mehr hat...tja, und das PCB Aufschneiden geht nicht sogut...darum Variante einfach: Kabel anlöten 😁

Zuletzt bearbeitet:
Gleich mal nen Abo da gelassen.

Interessiert mich auch.

Ziemlich coole Sache und Klasse Arbeit die du da machst. Bin froh hier jemand mit diesem Know how gefunden zu haben. Demnächst achte ich besser auf ordentliche Verschlauchung...

Finds auch sehr interessant, ist echt cool wenn man soviel Fachwissen hat :).

Gute Besserung dem Töchterchen.

Bloß gut dass es keine gefürchtete Männergrippe ist...alleine der Gedanke daran lässt mir schon ein Kratzen im Hals aufkommen :-[ :d


Jedenfalls - Töchterchen schläft, das hat mir etwas zeit verschaffen, das Kärtchen fertig zu stellen damit ich mal wieder mein Platz aufräumen kann..was der mal wieder nötig hat :hust:

Gtx1080ti - finish - YouTube


Ich glaube mein alter i5 im Testsystem ist "etwas" überfordert mit so einer Karte...mit einer nonTI, also einer normalen GTX1080 hatte ich da schon um die 12500 Punkte...die GTX konnte ich da auch nur zu 80-85% auslasten.
Und wegen der GPU Temperatur...ich habe da nur die billichste China Wärmeleitpaste genommen die ich hatte, weil panopticum eh wieder die Wakü draufbaut ;-)


Zuletzt bearbeitet:
Ich muss sagen, beeindruckend und beruhigend zu wissen, dass man jemanden kennt :cool:

:fresse: nicht das jetzt alle ihre "Leichen" aus dem Keller holen :d Aber alles repariere ich auch nicht bzw. helfe ich auch nicht jedem (also falls sich jetzt extra Leute hier anmelden sollten nur um ihre karte reparieren zu lassen...)...ist ja auch alles nur Hobby Mäßig - darum verlange ich dafür auch nix. Ist halt auf eigene Gefahr.

Dieser fehler dass es ein paar Leiterzüge weg korrodieren lässt ist übriegns auch nen häufiger grund, wenn eine Karte nicht mehr Boosten will, also immer nur auf ihren Baseclock läuft, aber nie darüber hinaus taktet, also in den Boosttakt reingeht...dann fehlt meist nur eine verbindung vom Shunt richtung INA3221 (da sind noch 20ohm widerstände davor)

Zuletzt bearbeitet:
Ein Mod wie in guten alten Zeiten - mit Kupferlackdraht, Heißkleber und Know-how. Das bringt Erinnerungen zurück an den Promise Ultra 100, aus dem man so ähnlich einen FastTrack 100 RAID zaubern konnte.

Gut gemacht, AssassinWarlord! :)
