Welcher Plattform unterstützt nativ 3x M2 SSD Anschlüsse: Z490 oder X570?

[RedMoon]

Ich plane mittelfristig einen Plattformwechsel. Ob Intel oder AMD ist mir egal. Stattdessen ist mir der Chipsatz wichtig.

Wer kann mir sagen, welcher Chipsatz nativ genug Lanes zur Verfügung stellt für den Betrieb von 3x M2 SSDs mit "PCIe 3.0 x4" oder auch "PCIe 4.0 x4". Mit nativ meine ich entweder direkt von der CPU oder dem Chipsatz. Aber nicht von angebauten Zusatzkontrollern.
Zur Wahl stehen der Z490 oder X570. B550 soll das wohl nicht können.
Danke



[Techlogi]

Hi,

am besten X570, da dort alle Lanes als 4.0 ausgeführt sind.
Alternativ der Graka 8 Lanes klauen.



[RedMoon]

die Graka muss seine 16 Lanes behalten, ich spiele recht viel
PCIe 4.0 ist eher ein nice to have. Interessanter ist mir die zur Verfügung stehende Menge an LAnes



[2k5lexi]

Mainboards AMD Sockel AM4 mit M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit M.2 M-Key PCIe: ab 3x

geizhals.de

Mainboards AMD Threadripper mit Chipsatz: TRX40, M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Threadripper mit Chipsatz: TRX40, M.2 M-Key PCIe: ab 3x

geizhals.de

Mainboards Intel Sockel 1200 mit M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards Intel Sockel 1200 mit M.2 M-Key PCIe: ab 3x

geizhals.de

jetzt musst du nur noch die Blockdiagramme in den Handbüchern anschauen und vergleichen was wo dran hängt. Und was du deaktivierst, solltest du was dranhängen.



[RedMoon]

Mainboards AMD Sockel AM4 mit M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit M.2 M-Key PCIe: ab 3x

geizhals.de

Mainboards AMD Threadripper mit Chipsatz: TRX40, M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Threadripper mit Chipsatz: TRX40, M.2 M-Key PCIe: ab 3x

geizhals.de

Mainboards Intel Sockel 1200 mit M.2 M-Key PCIe: ab 3x Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards Intel Sockel 1200 mit M.2 M-Key PCIe: ab 3x

geizhals.de

jetzt musst du nur noch die Blockdiagramme in den Handbüchern anschauen und vergleichen was wo dran hängt. Und was du deaktivierst, solltest du was dranhängen.

war ich auch gerade eben dabei

Spoiler: Bild



[2k5lexi]

Ich denke es hängt mehr am Mobo Modell ansich als am Chipsatz.



[Techlogi]

Von der CPU bekommst du immer 20 Lanes und schneller als x4 ist ein Chipsatz auch nicht angebunden.



[RedMoon]

früher waren in den Handbüchern Blockdiagramme drin. Habe jetzt drei Handbücher durch und kein einziges Blockdiagramm



[HisN]

Naja, im Grunde genommen ist doch auch alles das gleiche.
Da die Lanes fix sind. D.h. kein Board kann Lanes dazuzaubern.
D.h. bei AMD ist eine einzige SSD ist nativ an die CPU angebunden, und alle anderen sind IMMER und ZWINGEND über einen Multiplexer angeflanscht solange Du keine Lanes von der Graka nimmst, oder eine dickere Plattform auswählst. Bei Intel sind ALLE über einen Multiplexer angeklemmt wenn ich mich recht erinnere.



[2k5lexi]

früher waren in den Handbüchern Blockdiagramme drin. Habe jetzt drei Handbücher durch und kein einziges Blockdiagramm

Aber du hast Beschreibungen bei den Kapiteln zu den M.2 Slots

Beliebiges Beispiel:
Seite 21:

https://gzhls.at/blob/ldb/9/2/d/c/f69acbb2be6e7659f854ef9757bbf283fdb6.pdf



[RedMoon]

OK, so wie es aussieht, ist hier der AMD Chipsatz dem Z490 voraus



[Phantomias88]

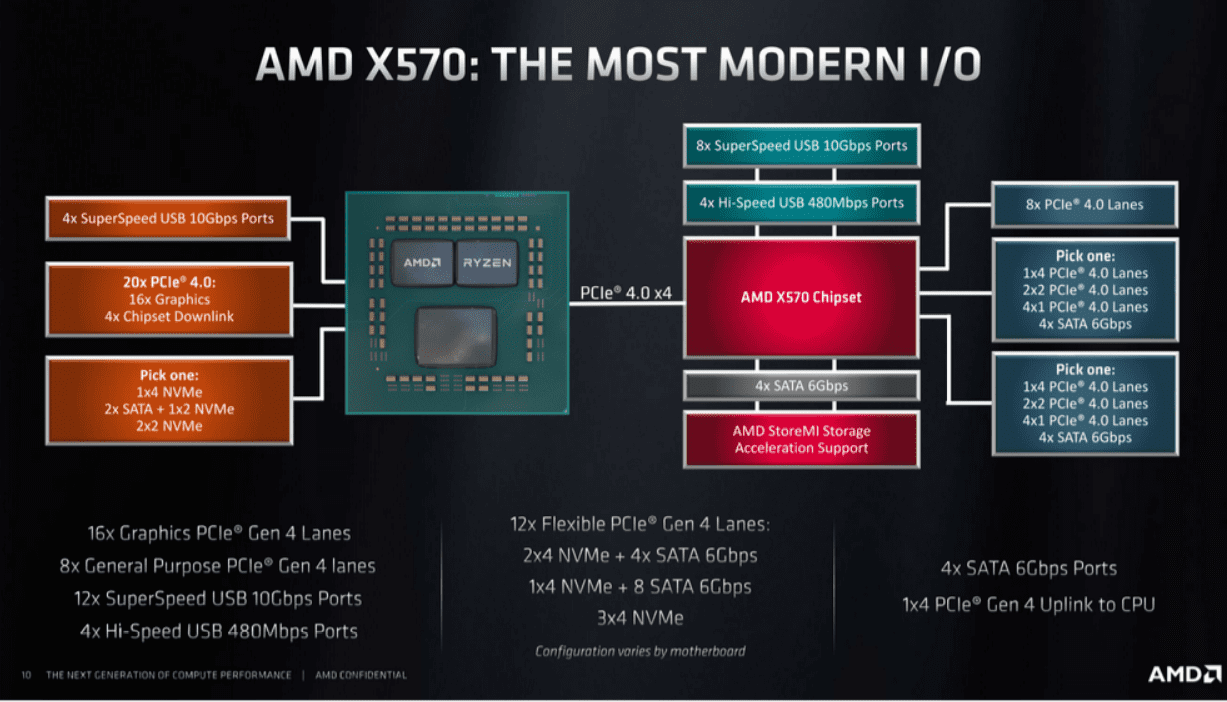

OK, so wie es aussieht, ist hier der AMD Chipsatz dem Z490 voraus

Manchmal, Work still in Progress...



[Techlogi]

@Phantomias88 Inwiefern?

(Hoffe, habe nix übersehen.)



[n3cron]

naja PCIE 4.0 ist hat doppelt soviel Bandbreite wie 3.0

Wenn der X570 die Leistung in 3.0 PCIE führen würde, wären es 32 Lanes.

Eine PCIE 4.0 8X ist so schnell wie PCIE 3.0 16x.

In der Regel ist der PCIE (Graka Slot) direkt an die CPU gebunden und der Rest teilt sich eine Pipeline zur CPU. Du kannst theoretisch auch 100 Lanes haben, entscheidend ist was bei der CPU ankommen kann.

Der Flaschenhals ist zwischen dem Chipsatz und der CPU. Stell dir vor du hast ein Shared medium, zwar kann jeder Teilnehmer für sich 1 GB/S haben, aber sobald andere auch daran teil haben wollen bleibt nicht mehr viel übrig. DMI 3.0 entspricht der Bandbreite von PCIE3.0 4x

AMD ist schon weiter und hat PCIE 4.0, was quasi das doppelte von Intel entspricht.

Das Merkst du mehr wenn du z. B Raids aufbauen willst oder geschichten mit hoher Bandbreite anbinden möchtest (viele Externe Geräte, wie Über USB 3.1 / C / Thunderbolt externe Grafikkarten um mehrer Displays zu betreiben etc.

Bevor man mich steinigt ich hab oben ein Z390 und kein Z490 genommen, das ändert allerdings nicht viel das der DMI nach wie vor bei 3.0 geblieben ist ...



[RedMoon]

genau der DMI stört mich bei Intel



[2k5lexi]

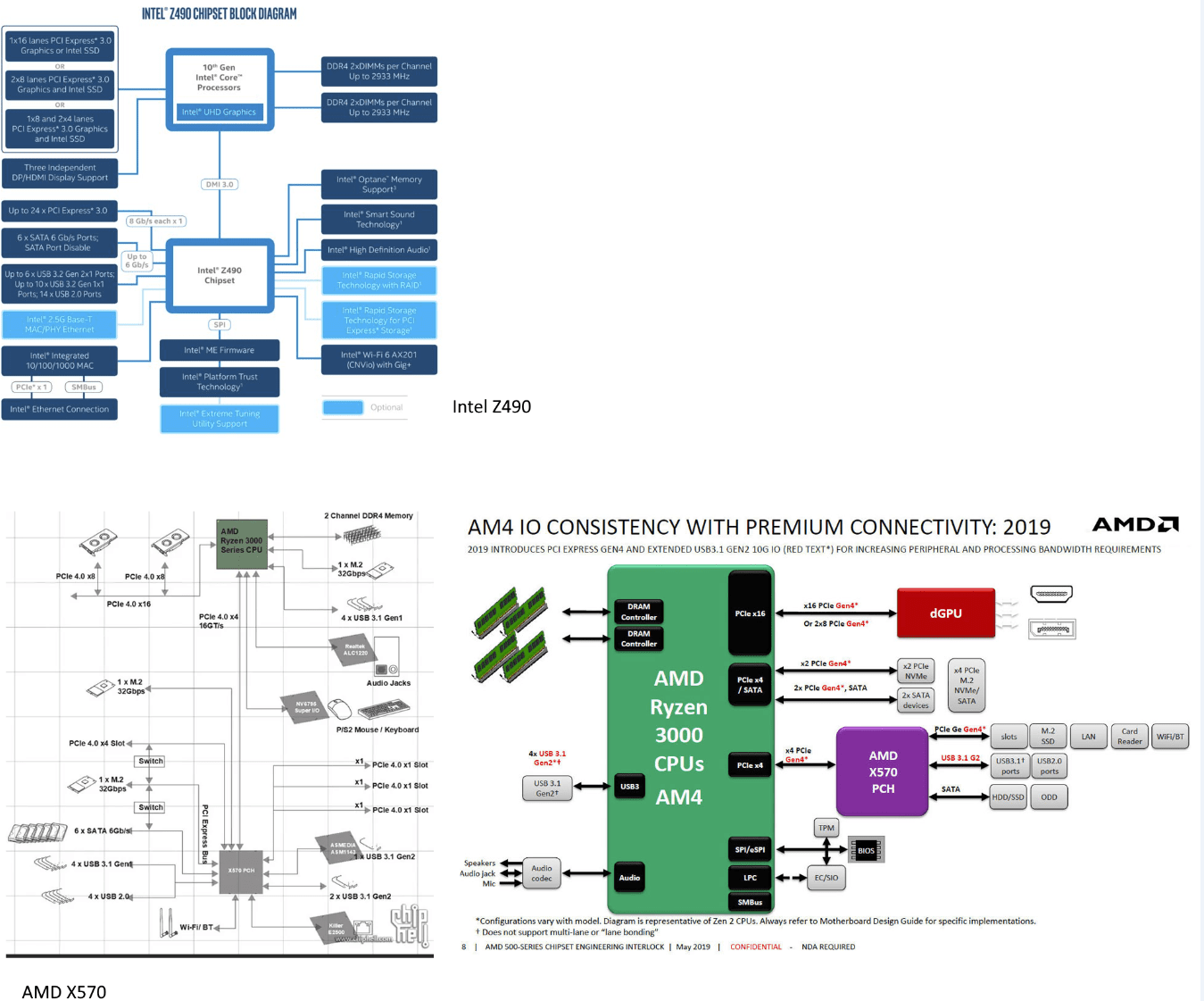

Nur mal so als Direktvergleich:



[n3cron]

Das ist für normale Szenarien einfach Overkill

Beitrag automatisch zusammengeführt: 28.07.2020

überlege mal wie viele Grafikkarten du dran hängen kannst ohne Verlust. Wenn PCIE 4.0 8x bereits ausreichend ist für aktuelle Grafikkarten xD



[HisN]

Echt? Ich muss hier schon wieder schauen wo ich Lanes herbekomme, und ich hab nur 7 nvme SSDs^^ (sind alt und klein, warum verschwenden, funktionieren bestens).
Plus Graka sind schon 44 Lanes weg.

Und eine Graka kann nicht zaubern, wenn sie 16x 3.0 Anbindung haben will, dann kannst Du nicht sagen hier sind 8x 4.0 .. ist ja das gleiche. Die Graka kann davon nur 8x 3.0 nutzen.
Dein Beispiel würde zur Zeit nur mit 5700XT funktionieren und wenn man übersieht das Lanes nicht dynamisch vergeben werden, sondern fest verdrahtet sind.
Wenn Du in einen x16 Slot eine Graka steckst, selbst wenn die nur mit x8 angebunden wird, dann sind 16 Lanes weg, einfach weil sie fest verdrahtet zu diesem Slot geroutet werden (Es sei denn Du benutzt Riser-Kabel die das irgendwie aufteilen), oder der Slot teilt sich die Lanes mit dem Slot daneben wie in den unsäglichen Mainstream SLI-Boards^^



[2k5lexi]

Und eine Graka kann nicht zaubern, wenn sie 16x 3.0 Anbindung haben will, dann kannst Du nicht sagen hier sind 8x 4.0 .. ist ja das gleiche. Die Graka kann davon nur 8x 3.0 nutzen.

PCIe 4.0 und PCIe 3.0 - Unterschied zwischen x8 und x16 mit den jeweils schnellsten Karten - Wo beginnt der Flaschenhals? | igor´sLAB

Gerade nach den Tests der B550-Motherboards stellt sich natürlich die berechtigte Frage nach der Problematik mit den gesplitteten PCIe-4.0-Anschlüssen. PCIe 4.0 mit 16- oder 8-facher Anbindung sollten…

www.igorslab.de
