Wie Custom-Parts aus Stahlblech bauen/fertigen lassen?

DeathMetal

0815-was-so-läuft-Radio-Pop-Rock
Thread Starter
Mitglied seit
27.02.2010
Beiträge
14.353
Ort
Schläfrig-Holzbein
Hallo Mit-Modder

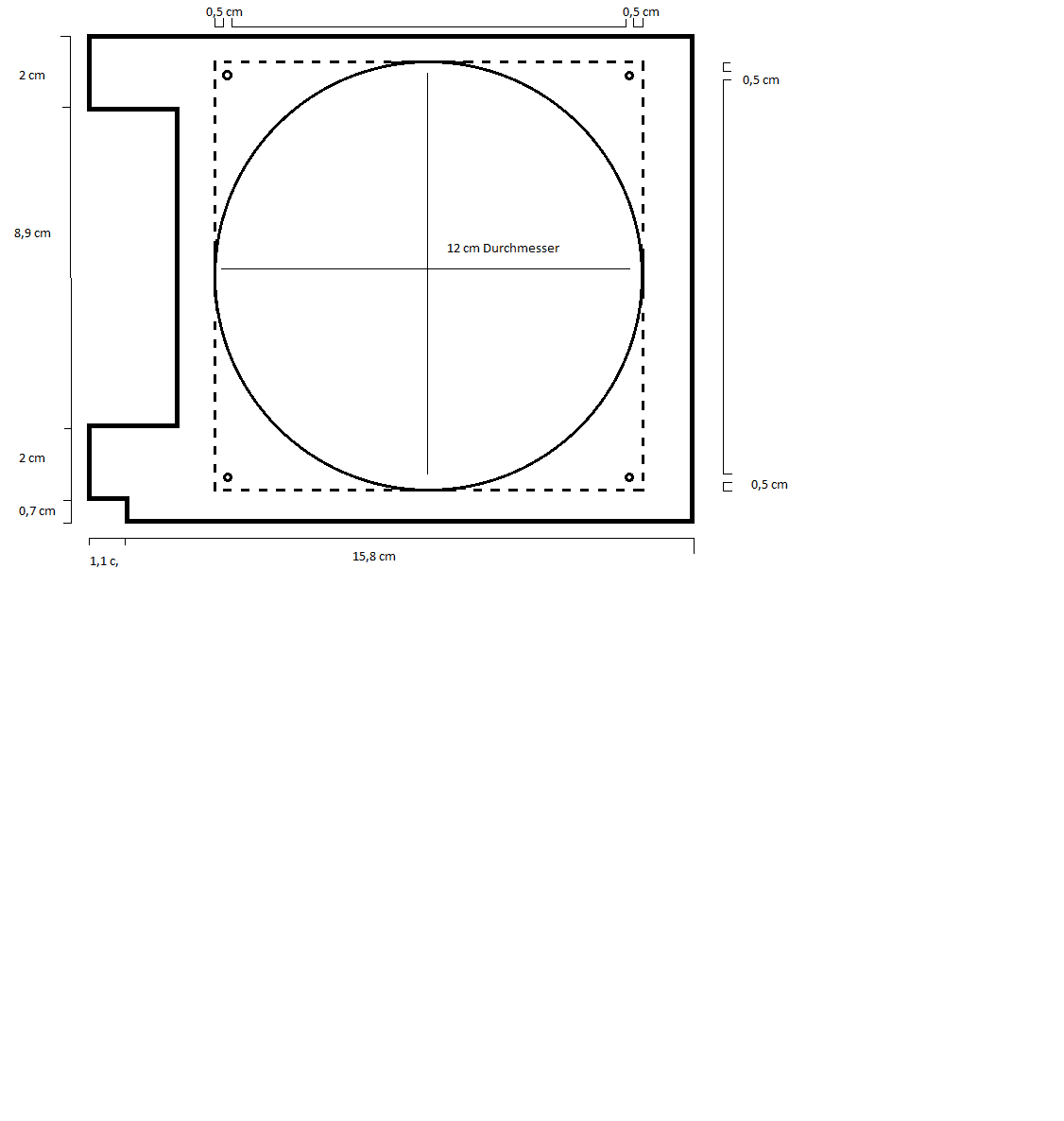

Ich will meinen Laufwerkschacht nach innen hin verschließen und brauche dazu eine Metallapplikation (siehe Bild im Anhang).

Wie bekommt man sowas fertig? Metallbetrieb anschnorren? Selber schneiden und bohren?
Im Zweifel selber - klar, aber viell. hat jmd. ja nen Tipp, wo es geht, ohne mir gleich nen Baumarkt voll Metalwerkzeug zuzulegen ;)


Anhänge

  • Skizze.png
    6,1 KB · Aufrufe: 91
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich verstehe noch nicht wirklich, was du genau machen willst, da ich keinen Laufwerksschacht mit 136x169mm kenne und sich mir noch nicht so ganz erschliesst, wie man etwas mit einem Loch verschliesst.
Aber ich kann dir sagen, dass du vermutlich kein Stahlblech willst. Zum einen wird dir das wegrosten, sofern du es nicht mit einem Schutz versiehst (dagegen wuerde bspw. helfen, ein Aluminiumblech zu nehmen bspw.), zum anderen wird das bei den Abmessungen aus nem Blech <2mm ne ziemlich labberige Sache werden. Natuerlich gibt's Moeglichkeiten das stabil zu kriegen (bspw. am Rand abkanten), aber das bedeutet wieder mehr Aufwand.
Insofern wuerde ich vorschlagen das entweder aus einem Kunststoff zu machen, da man den leicht in staerkeren Materialstaerken bekommt und dabei noch leicht zu bearbeiten ist. Oder du schaust, dass du das bspw. aus Profilen zusammenbastelst.
Haengt halt davon ab, wie es aussehen soll und welche Moeglichkeiten der Befestigung deiner Konstruktion du hast.
Mir ist klar, dass ich auf deine Frage "wie fertigen lassen" nicht geantwortet habe, aber ich wuerde da nochmal drueber nachdenken, ob es eine metallische Loesung sein muss - die ist nicht so einfach zu machen, wenn man wenig Werkzeug hat.

@Deathmetal: Einfach mal die nächste Blechbude anquatschen. Wenns blöd kommt, musst du eben für das Dingen ein paar Öcken bezahlen. Wenn es lediglich ein einfaches, flaches, ausgelastertes Blech werden soll, dann wird der Betrag auch überschaubar bleiben.

hybrid schrieb:
Zum einen wird dir das wegrosten, sofern du es nicht mit einem Schutz versiehst (dagegen wuerde bspw. helfen, ein Aluminiumblech zu nehmen bspw.), zum anderen wird das bei den Abmessungen aus nem Blech <2mm ne ziemlich labberige Sache werden. Natuerlich gibt's Moeglichkeiten das stabil zu kriegen (bspw. am Rand abkanten), aber das bedeutet wieder mehr Aufwand.
Sollte man nicht überbewerten. So groß ist das Teil jetzt auch nicht und Stahl ist i.d.R. vernünftig fest, im Gegensatz zu Alu ;). 1,5 bis 2mm Stahl sollten id.R. locker ausreichend sein ohne labbrig zu wirken. Auch gibt es hervorragende Edelstähle, dann hat man auch kein Problem mit Rost usw. und wenn man dann noch gebürstetes Blech nimmt, sieht das Ganze natürlich nochmal besser aus -> Mein Tipp :d

Die oben genannten Vorschläge sind sicherlich besser, solltest du jedoch das Teil aus Alu fertigen lassen wollen, kannst du bei Home - Schaeffer AG - Frontplatten, Front Panels, Faces Avant vorbeischauen, den Frontplattendesigner runterladen, die Platte selbst entwerfen und direkt bestellen (Preis wird angezeigt). Ist jedoch aus Alu oder Acryl und kostet wahrscheinlich deutlich mehr, nehme ich an

Danke für die Antworten.
Das ganze soll den Schacht eines CM 690 II nach innen verschließen. In das Loch kommt ein Lüfter, damit die Platten noch Luftzug kriegen.

Kunststoff wär natürlich super zum Bearbeiten - woher kriegt man sowas? Und wie bearbeite ich das? Mit Metalwerkzeug?

Im Baumarkt um die Ecke krieg ich Stahlblech in 2mm Dicke, das wird mit einer Blechzange oder Stichsäge schon Arbeit, oder?

Wie du sicher schon bemerkt hast, ist ein 2mm starkes Blech schon ein _ziemlicher_ Brummer. Stichsaege wuerde ich da nicht empfehlen, Blechzange haengt sehr davon ab, was du fuer eine hast - die Dinger neigen dazu, das Material zu verziehen. Kannst das mal mit dem Dremel versuchen wenn du einen da hast (oder einem aehnlichen nicht-Markengeraet), auch wenn ich vermute, dass die Trennscheiben bei so einem Blech ziemlich schnell verschleissen und daher das ganze nicht sehr effektiv sein wird. Ich wuerde (wenn ich es ohne geeignetes Werkzeug machen sollte) mit ner Flex die Form grob ausschneiden und gerade feilen, den Lochasuschnitt mit ner Lochsaege oder Bohrung an Bohrung den Kreis entlanggehen und die Stege dazwischen mit ner geeigneten Zange durchknipsen. Anschliessend natuerlich sauber feilen. Klaere am Besten vorher, ob das Stahlblech nichtrostend ist (das was mein Vorredner mit "Edelstahl" bezeichnete), falls nicht gleich noch ne Dose Lack mitnehmen. Aluminiumblech kannst du genauso nehmen, das duerfte um einiges angenehmer zu bearbeiten sein als Stahlblech und fuer dein Vorhaben quasi genauso stabil sein - um Rost musst du dir da dann auch keine Gedanken machen.
Kunststoffe kannst du quasi alles nehmen, was du magst. Schau nach was dein Baumarkt im Sortiment hat (Baustoffe). Nicht zu empfehlen ist das, was idr in Baumaerkten unter "Bastelglas" laeuft, dieses Acrylglas ist so weich, dass man da mit dem Daumennagel schon Kratzer reinmachen kann -> nicht schoen. Markennamen die bei Acrylglas zu empfehlen sind waeren beispielsweise sind Makrolon(PC) und Plexiglas(PMMA) (eingetragenes Warenzeichen von Rhoem/Degussa bzw Evonik). Fuehl dich aber nicht drauf festgelegt, je nachdem was dein Baumarkt da hat, dir gefaellt und deinen Anforderungen entspricht. POM (Polyoxymethylen) ist ein anderer sehr gebraeuchlicher Werkstoff (nicht Lichtdurchlaessig). Arcylglas hat den Vorteil, dass es das in den verschiedensten Farben und Lichtdurchlaessigkeiten gibt, da hast du ne riesige Auswahl. Die Bearbeitung von Kunststoffen ist deutlich einfacher, kannst problemlos ne 4mm (meinetwegen auch 10mm :>) Platte mit quasi allem bearbeiten was du gerade bei dir zuhause hast: Stichsaege, Laubsaege (meine Empfehlung), Kreissaege, du kannst es bohren, feilen, ..... (Werkzeuge fuer Metall gehen idr besser als welche fuer Holz, letztenendes kannst du aber quasi alles ziemlich gefahrlos erstmal ausprobieren)

Viel Spass beim rumbasteln, und immer schoen an die Sicherheit denken! :>
