Hallo Zusammen,

da hier und da schon einmal der Wunsch dazu geäußert wurde und ich das ganze auch einmal für mich festhalten möchte erstelle ich hier einmal meinen Worklog zum Einzug meiner Hardware in das Cooler Master NR200P.

Nachfolgend genannte Hardware wird verbaut:

-Ryzen 3 3100 @ 3,9 GHZ und 1,09375V
-Gigabyte B450 Aorus Pro Wifi
-16 GB DDR4 Corsair Vengeance
-Zotac GTX 1060 Mini 6 GB (hier kommt in Zukunft noch eine Full-Size Karte)
-2TB M2 SSD von Corsair
-500W BeQuiet! SFX-L Netzteil

Komponenten Wasserkühlung:

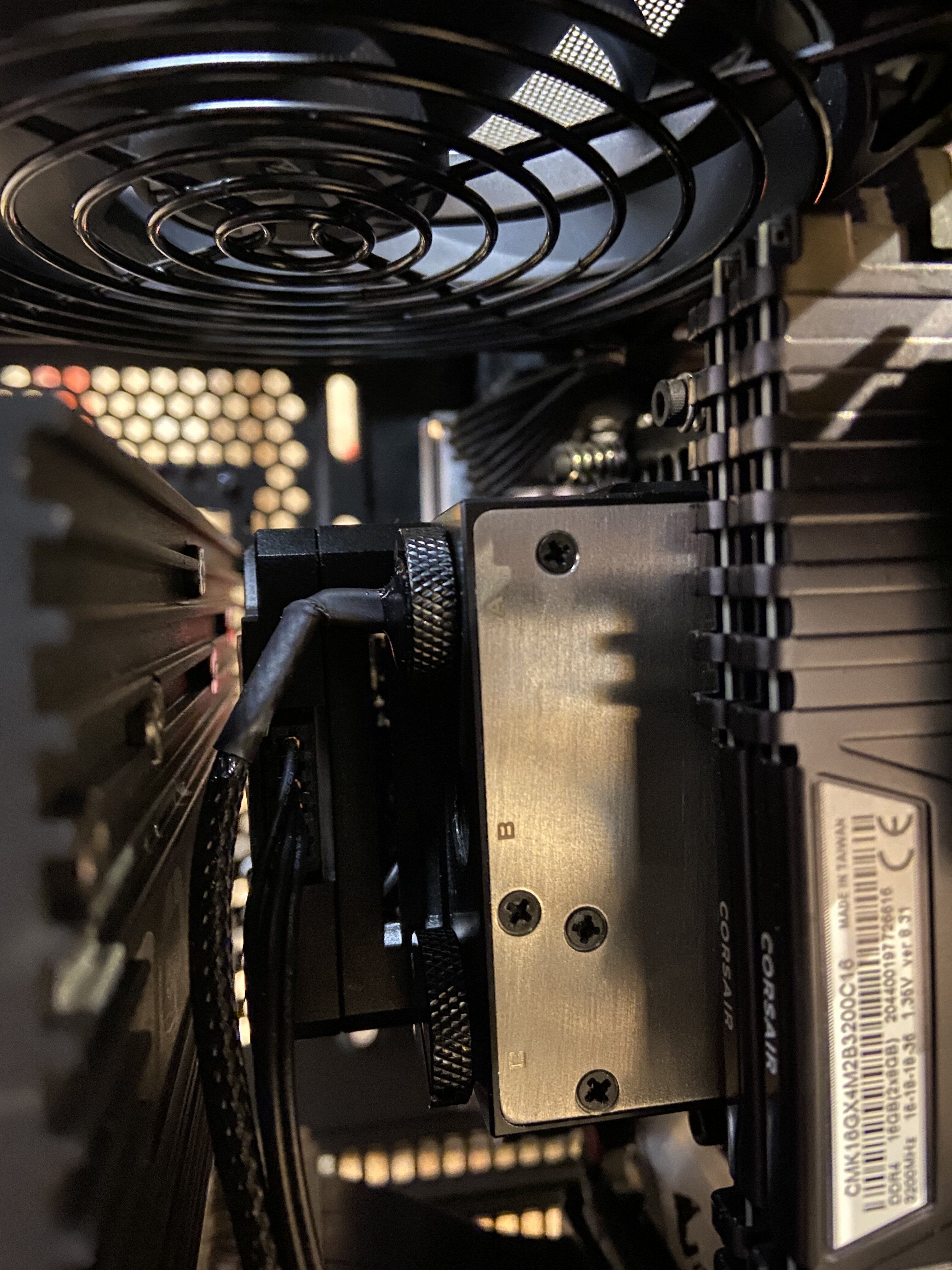

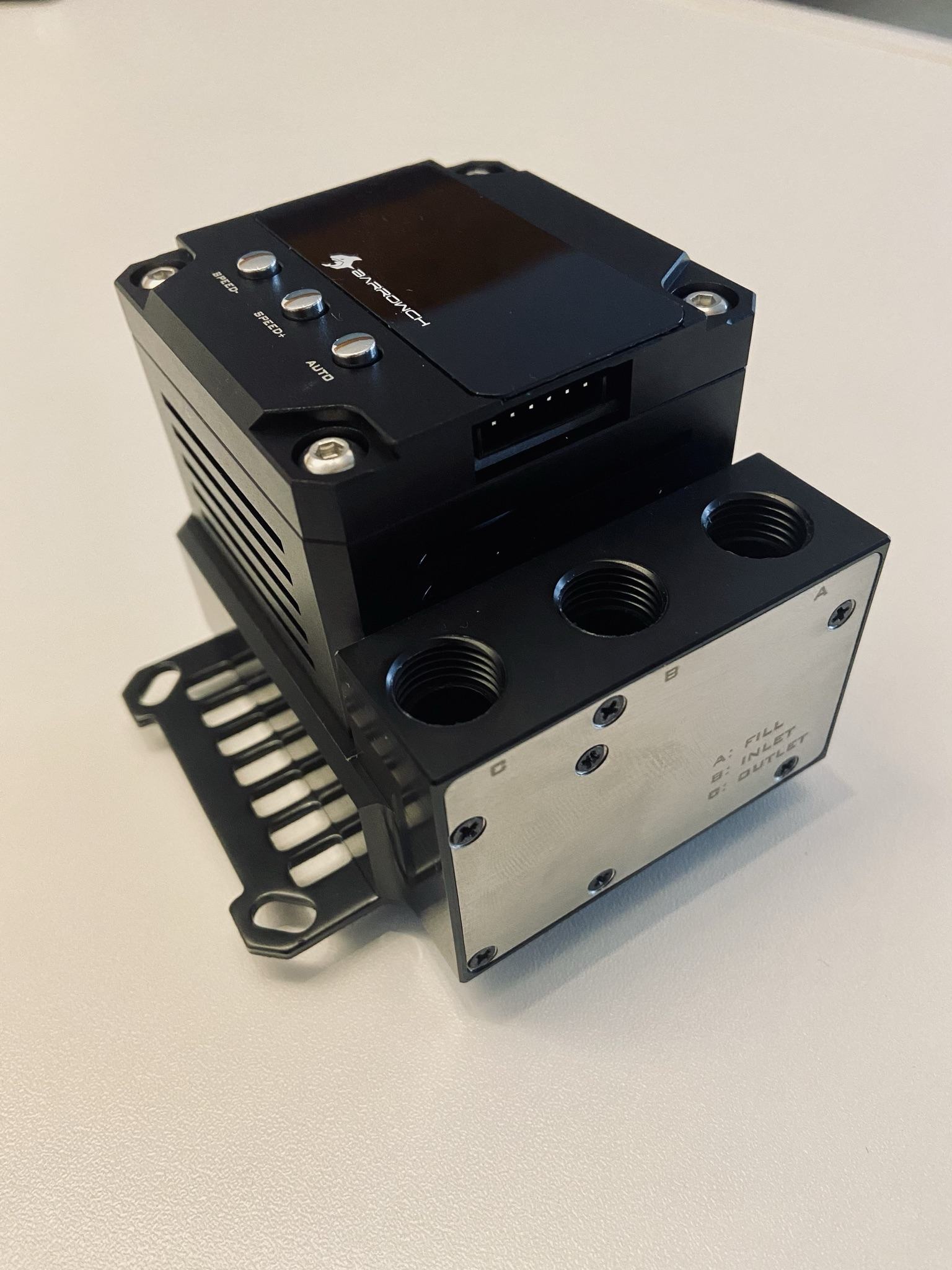

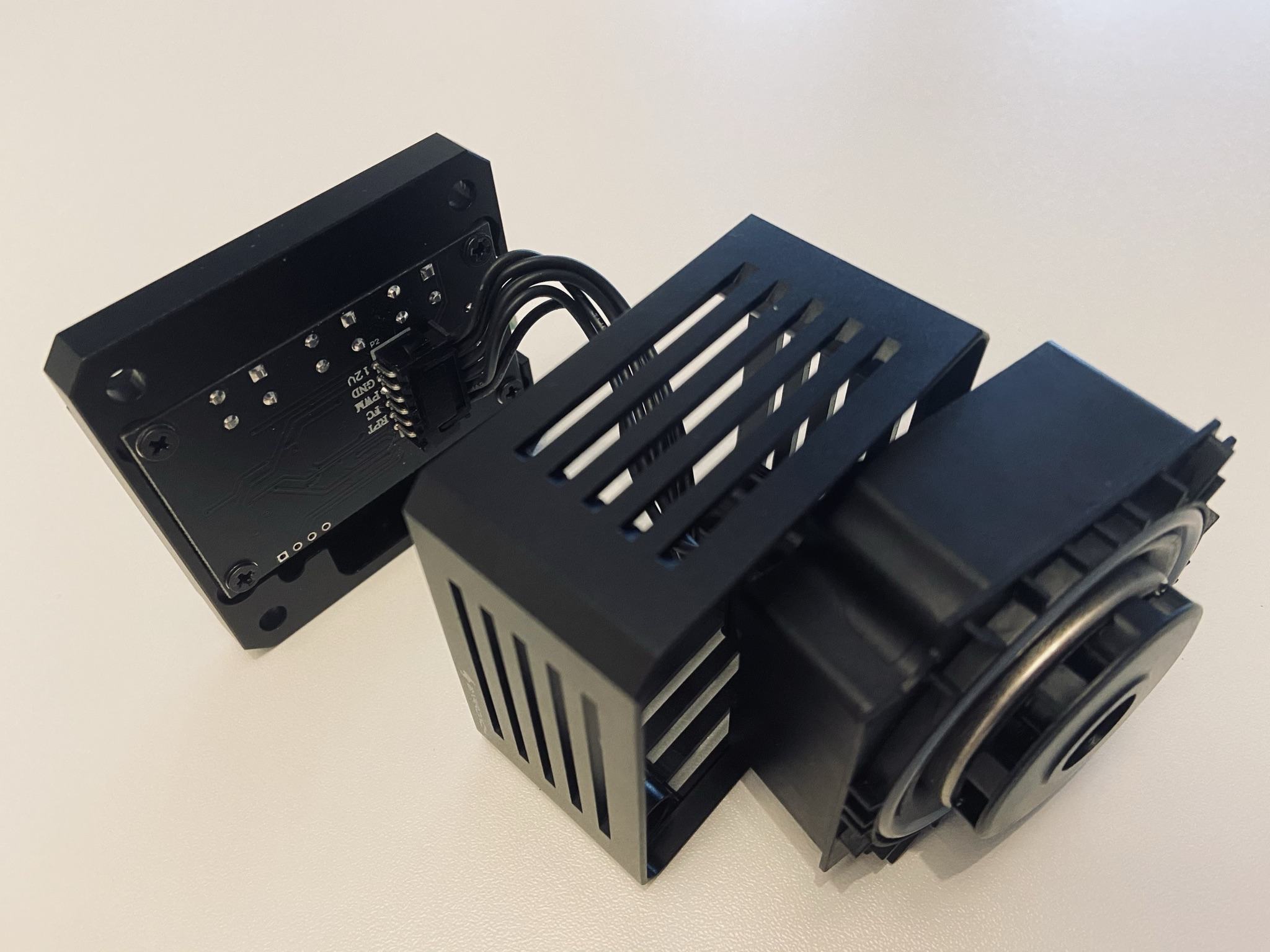

-Barrow Pumpen, CPU-Kühler und AGB Block

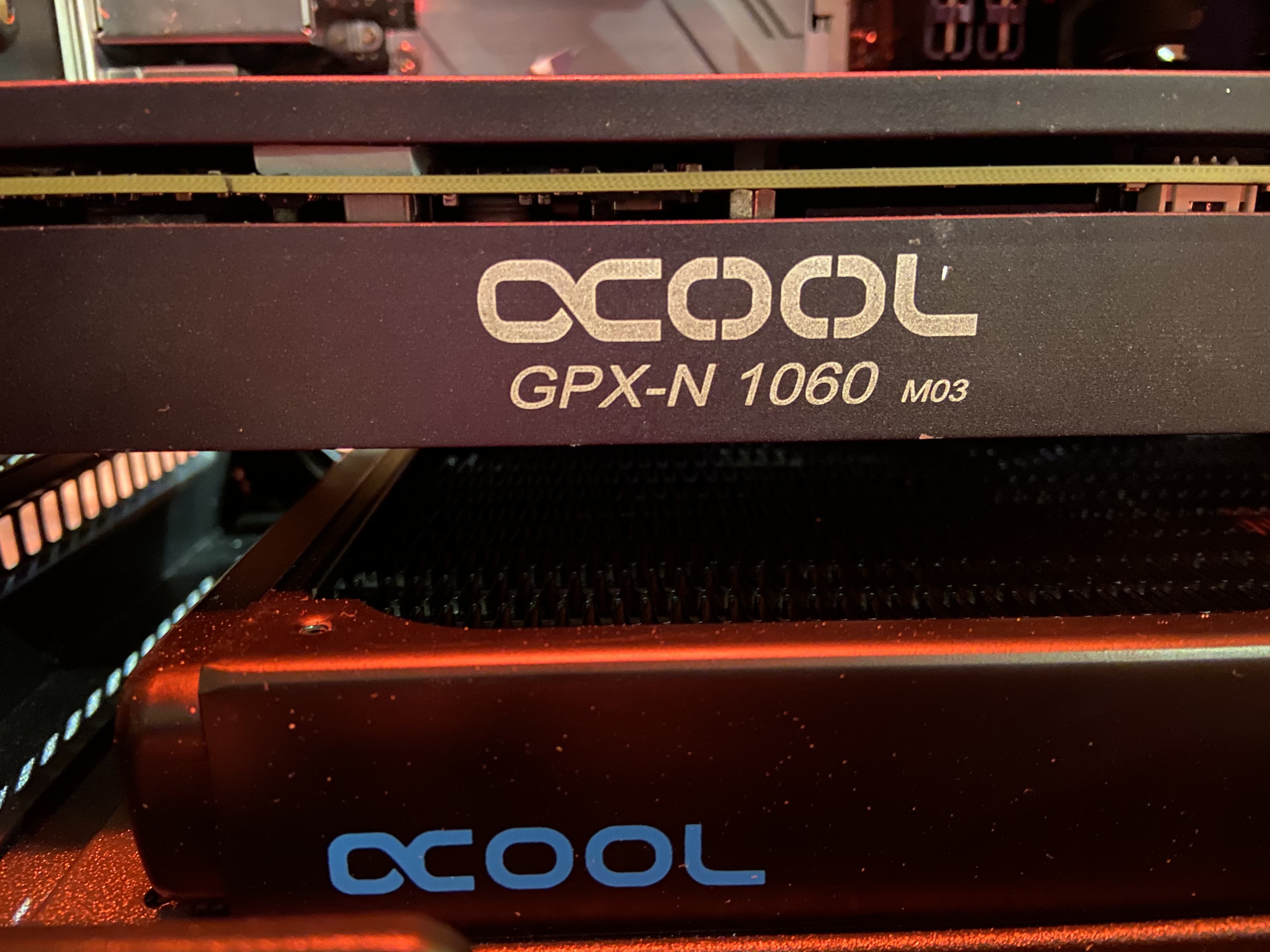

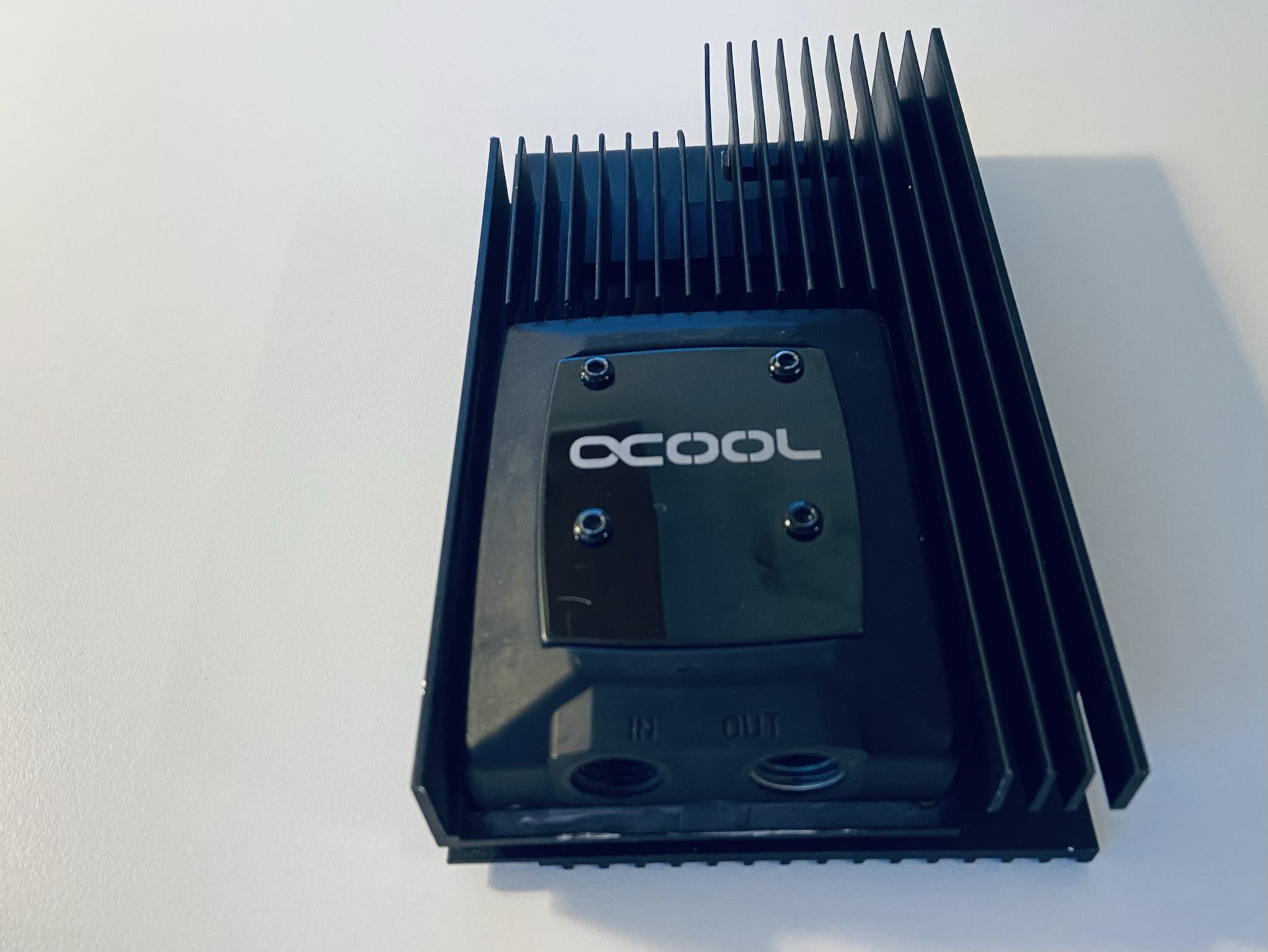

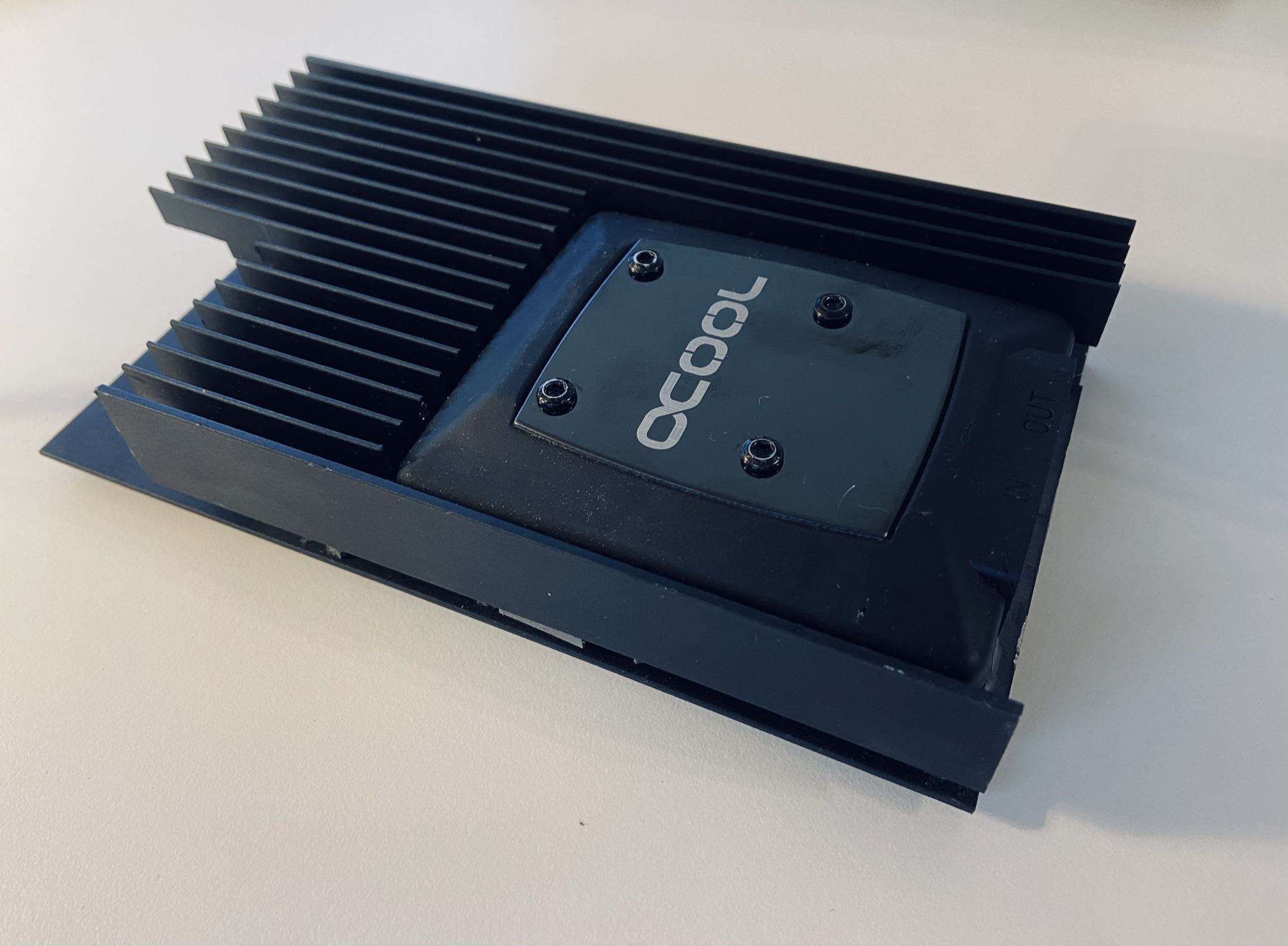

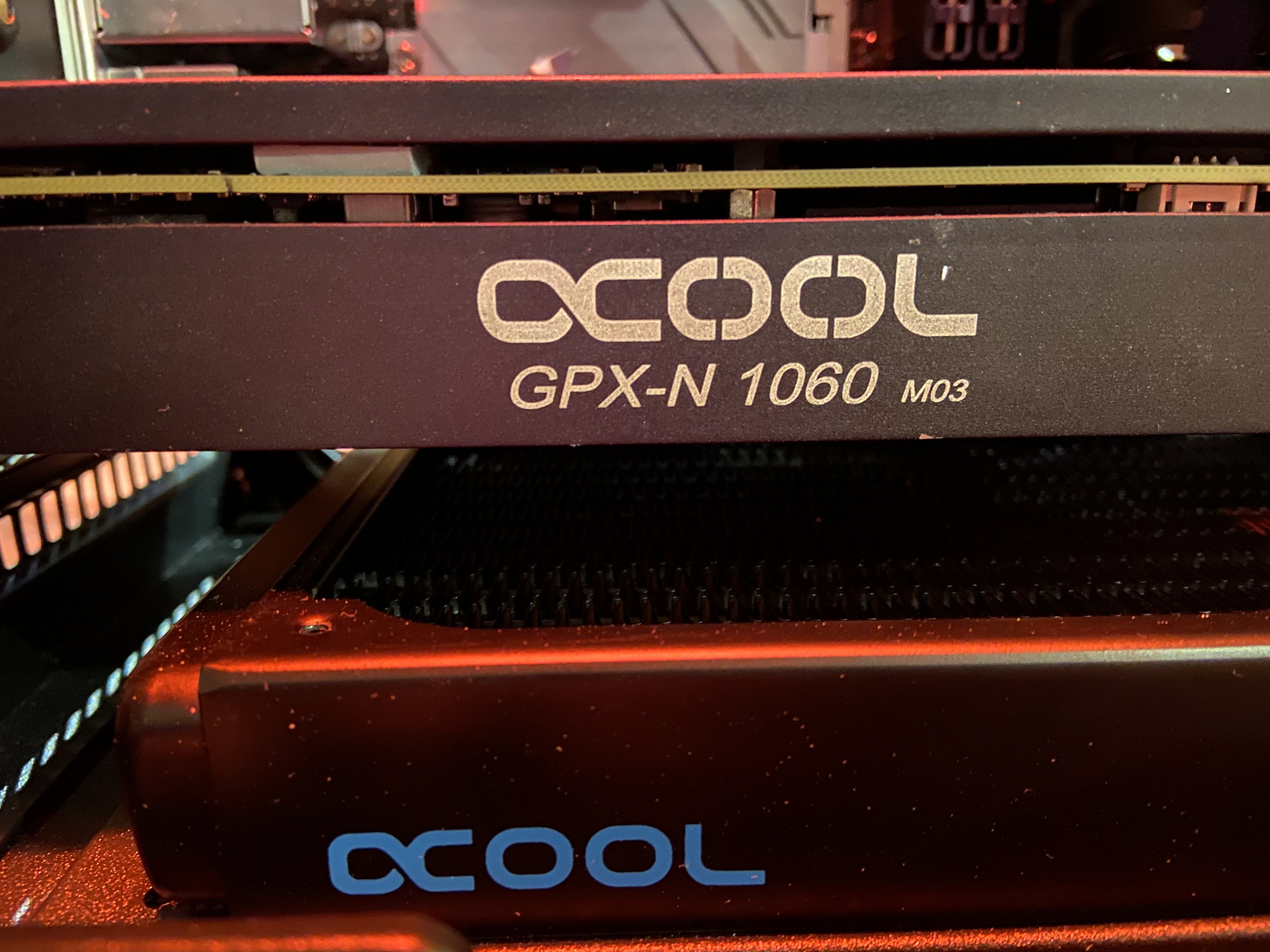

-oCool NexXxos GPX-N 1060 M03 (gebraucht, gab leider nichts anderes)

Ansonsten wurde gestern dieser Warenkorb bestellt. Habe mal etwas mehr bestellt um dann die für mich beste Konfiguration daraus zu basteln.

Das Gehäuse kommt heute Nachmittag hier an. Dann schieße ich die Tage mal ein paar Fotos. Mindfactory lässt noch auf sich warten. Einige Teile kommen nun angeblich am 02.02. dort an.

Beste Grüße

Felix


Anhänge

  • IMG_7039.JPEG
    203,2 KB · Aufrufe: 118
  • IMG_7028.JPEG
    252,2 KB · Aufrufe: 115
  • IMG_7092.JPEG
    166,1 KB · Aufrufe: 113
  • IMG_7091.JPEG
    187,7 KB · Aufrufe: 121
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Kurzes Update:

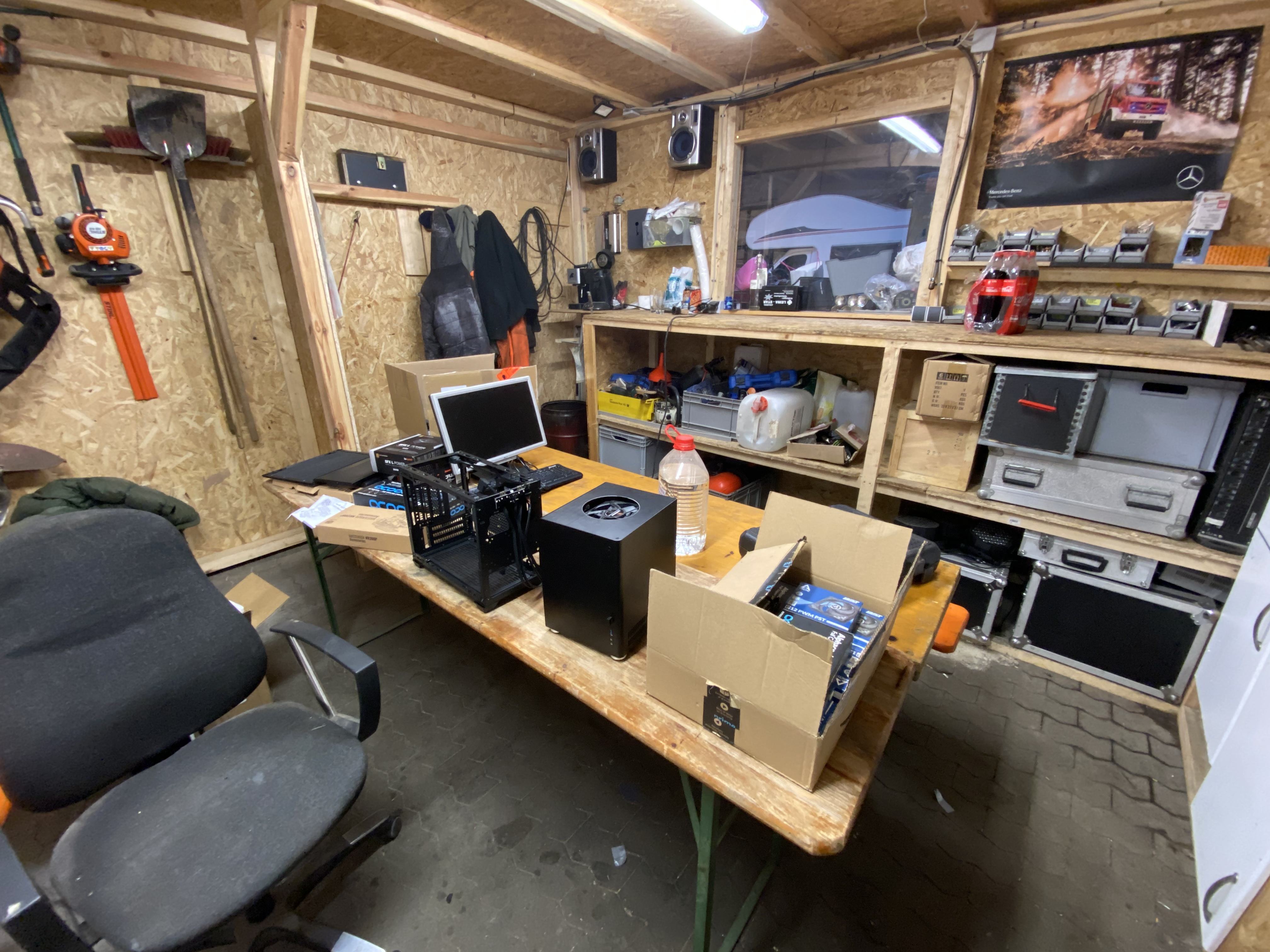

Gehäuse kam gestern noch an. Als ich in unsere Werkstatt kam musste ich aber erst einmal 3h aufräumen. Da hätte niemand mit gutem Gewissen Hardware abstellen können.:motz:
Vielleicht schaffe ich es morgen noch einmal, ansonsten kommen dann spätestens Fotos und Infos wenn Mindfactory die Teile alle liefern kann...

Weiteres kurzes Update.
Die Hardware trifft so langsam ein. Bis Samstag sollte wohl alles da sein. Warenkorb von Mindfactory habe ich storniert, Bestellung wurde mehrfach verschoben weil mehrere Kleinteil nicht lieferbar war. Man könnte die Bestellung trennen, aber dann fallen wieder 8€ Versand pro Paket an... :motz:
Die Teile sind aber mehr oder weniger unverändert geblieben.

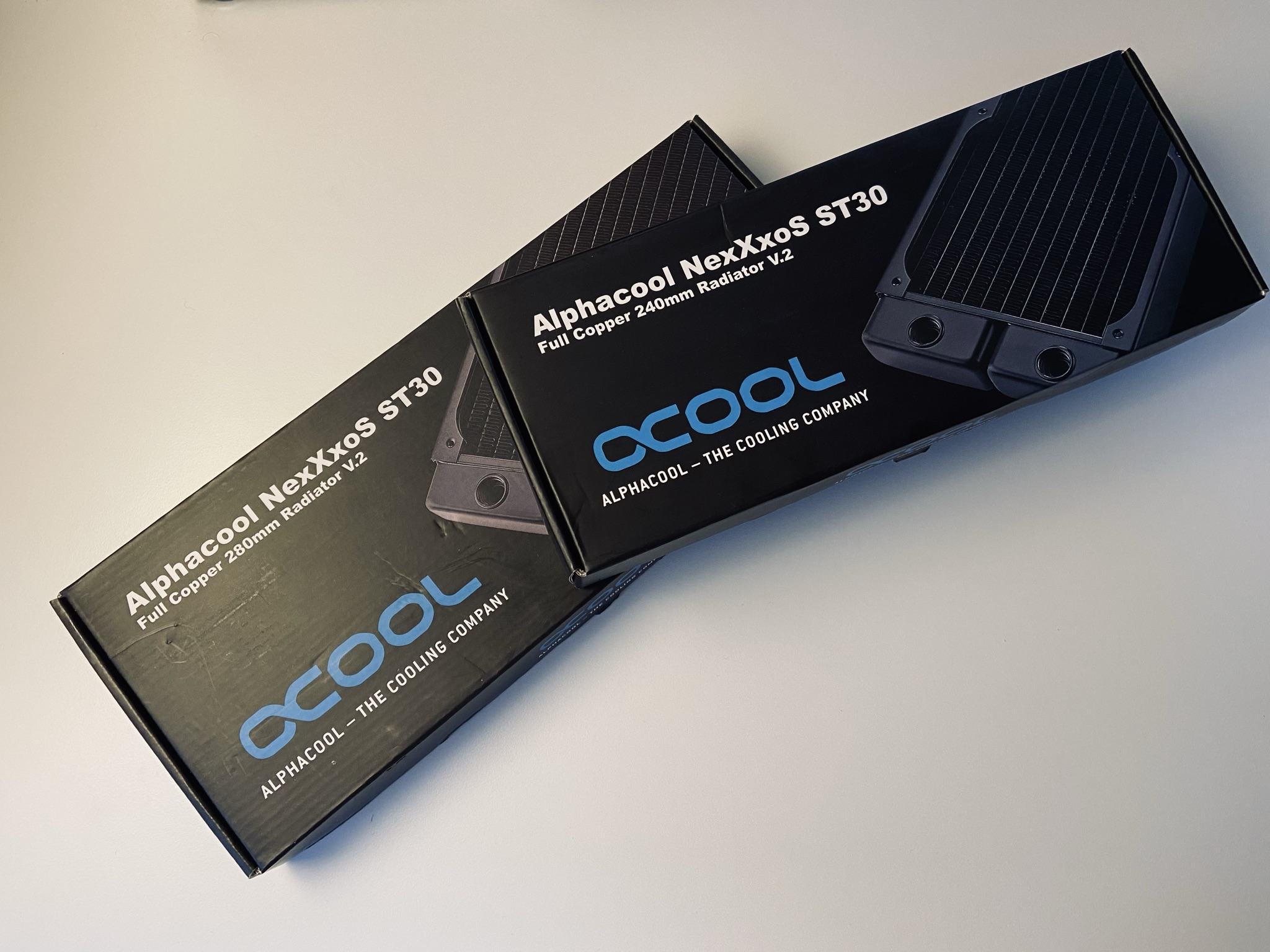

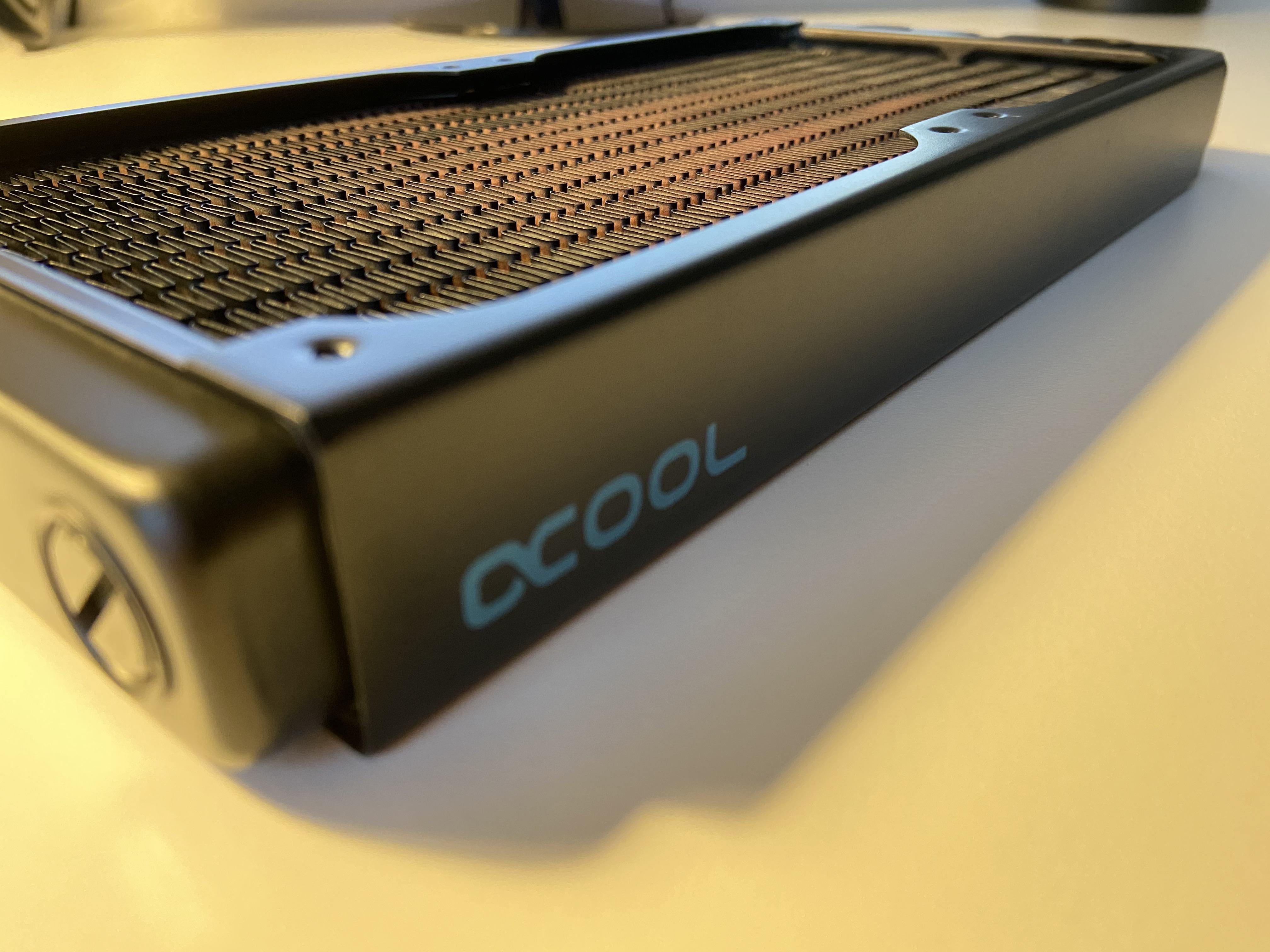

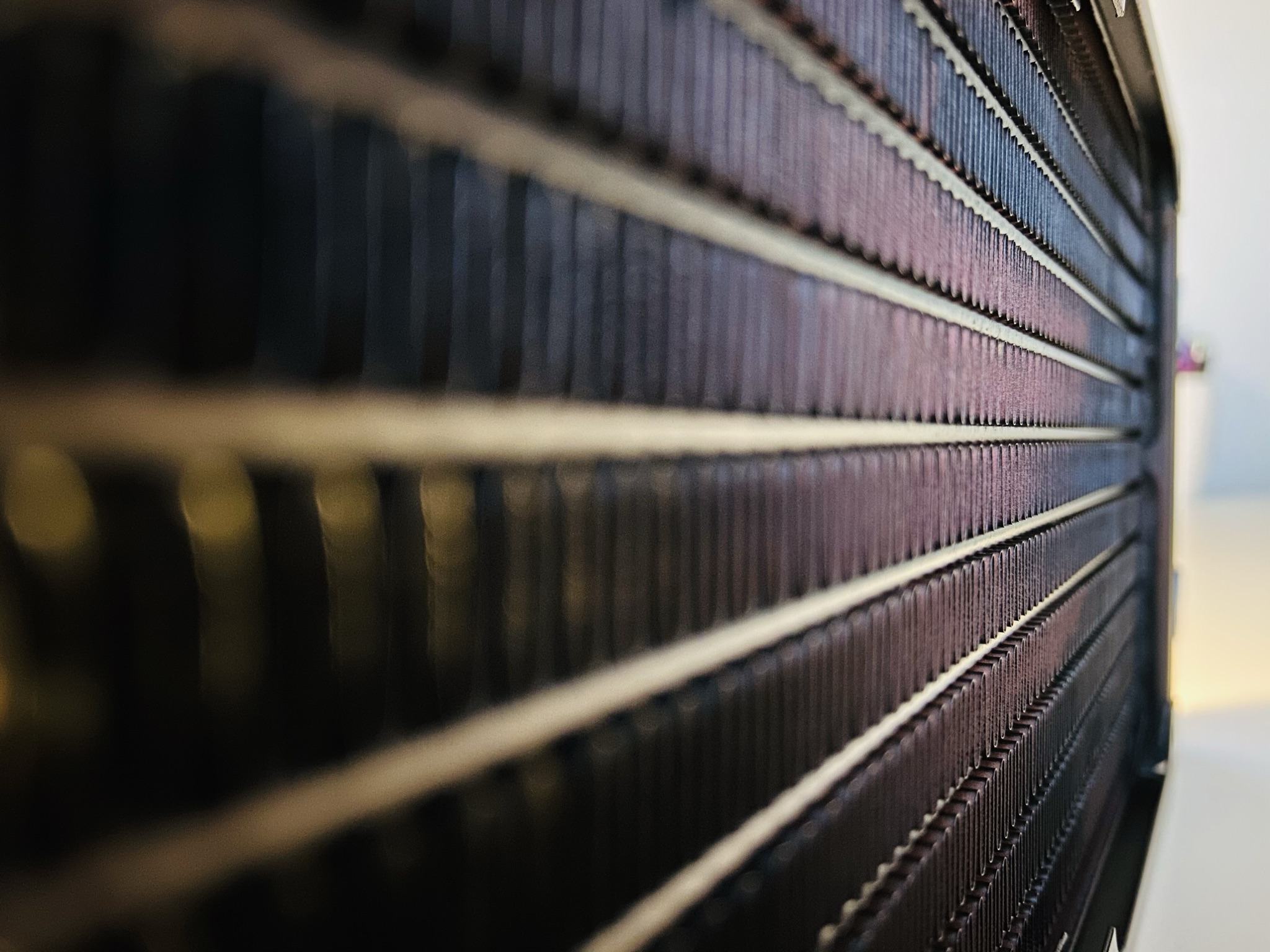

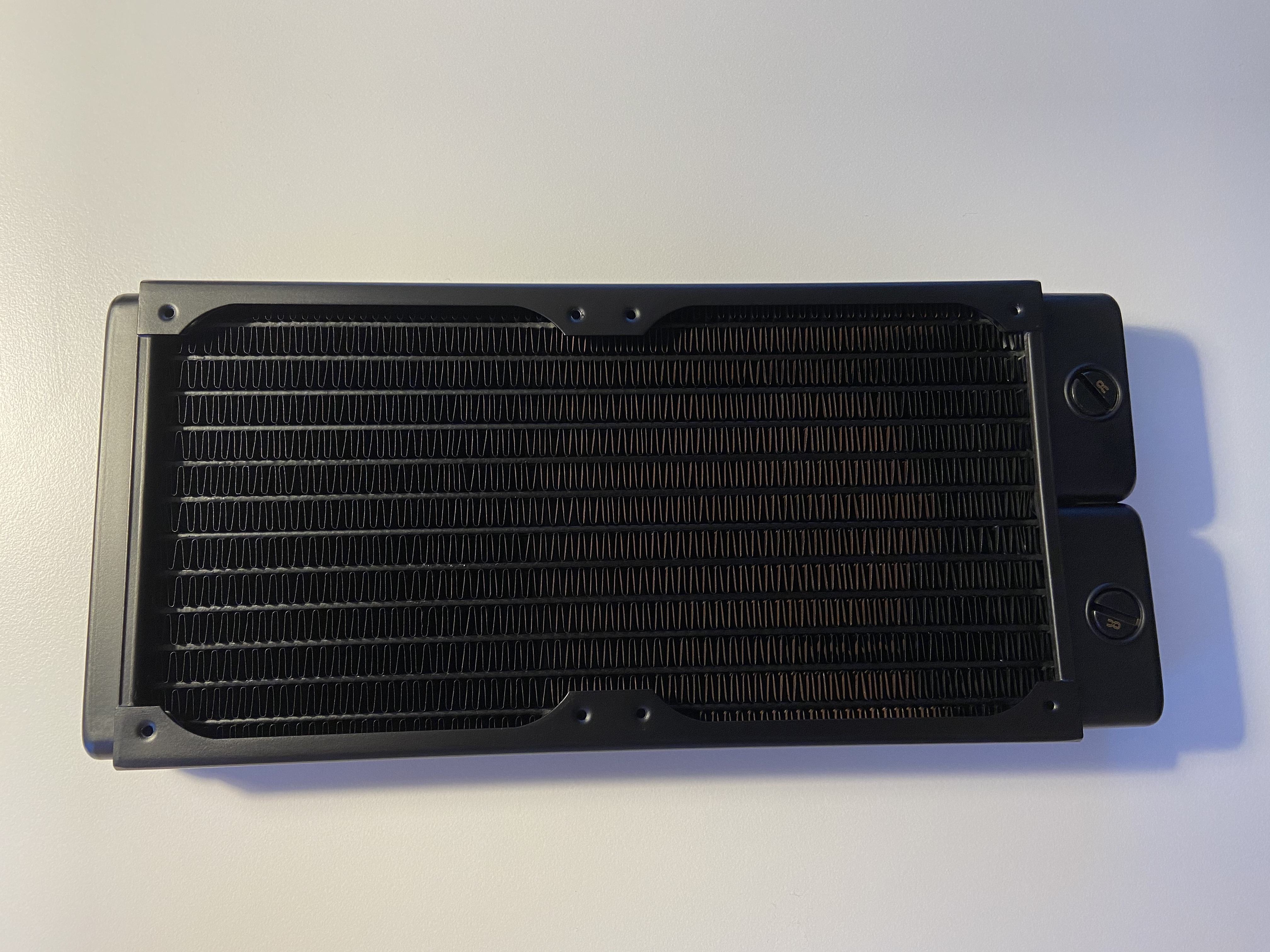

Anbei schon einmal ein paar Fotos für das gute Gewissen...:bigok:


Anhänge

  • IMG_7200.JPEG
    228,6 KB · Aufrufe: 87
  • IMG_7199.JPEG
    272,3 KB · Aufrufe: 86
  • IMG_7198.JPEG
    299,9 KB · Aufrufe: 91
  • IMG_7197.JPEG
    885,4 KB · Aufrufe: 92
  • IMG_7196.JPEG
    1,3 MB · Aufrufe: 90
Hallo,

mit etwas Glück kommt morgen alles an.

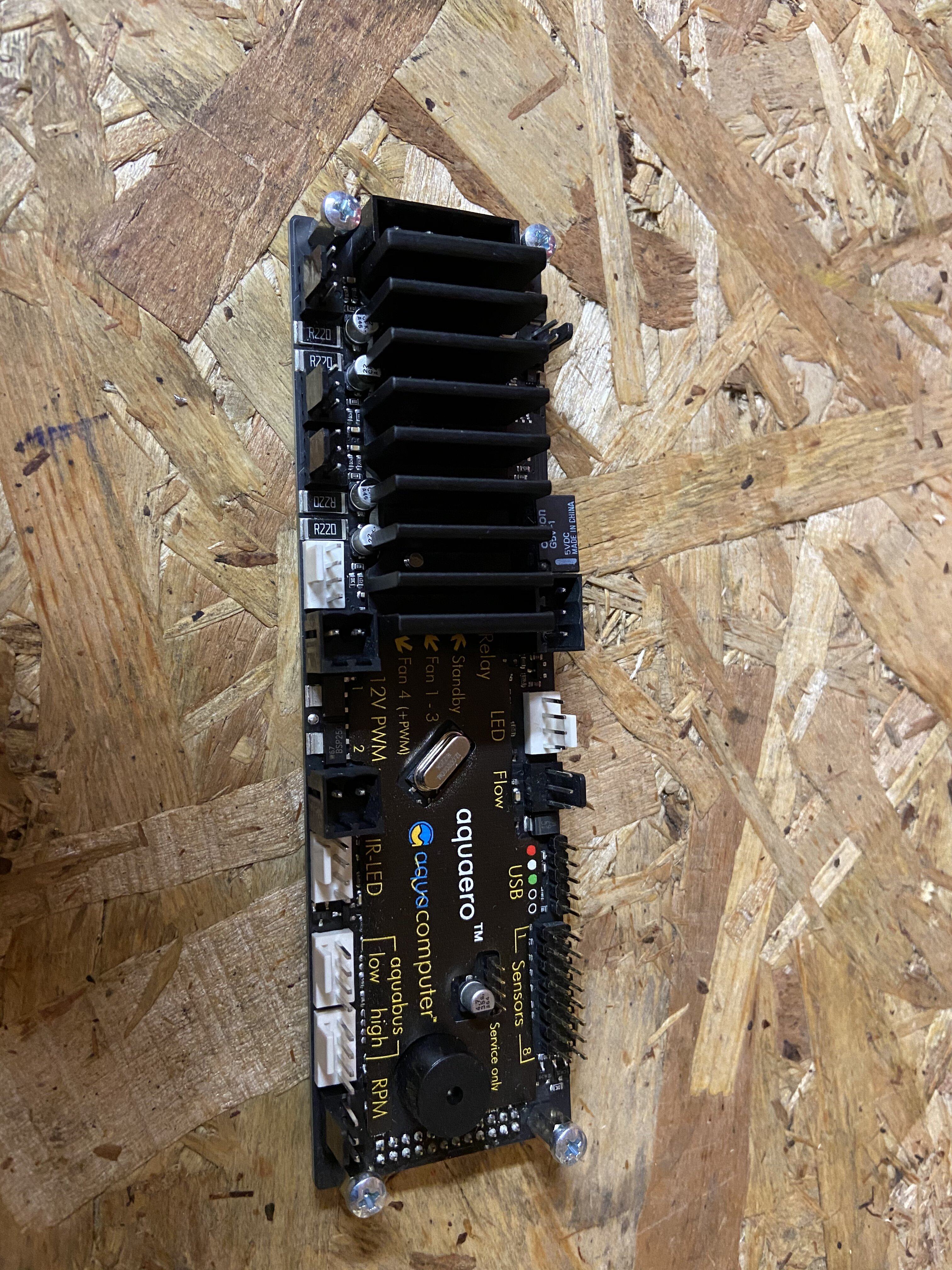

Heute noch spontan bei einem netten Foren Mitglied ein Aquaero 5 gekauft. Hab irgendwie heute spontan beschlossen, dass ich sowas dringend brauche. :bigok:

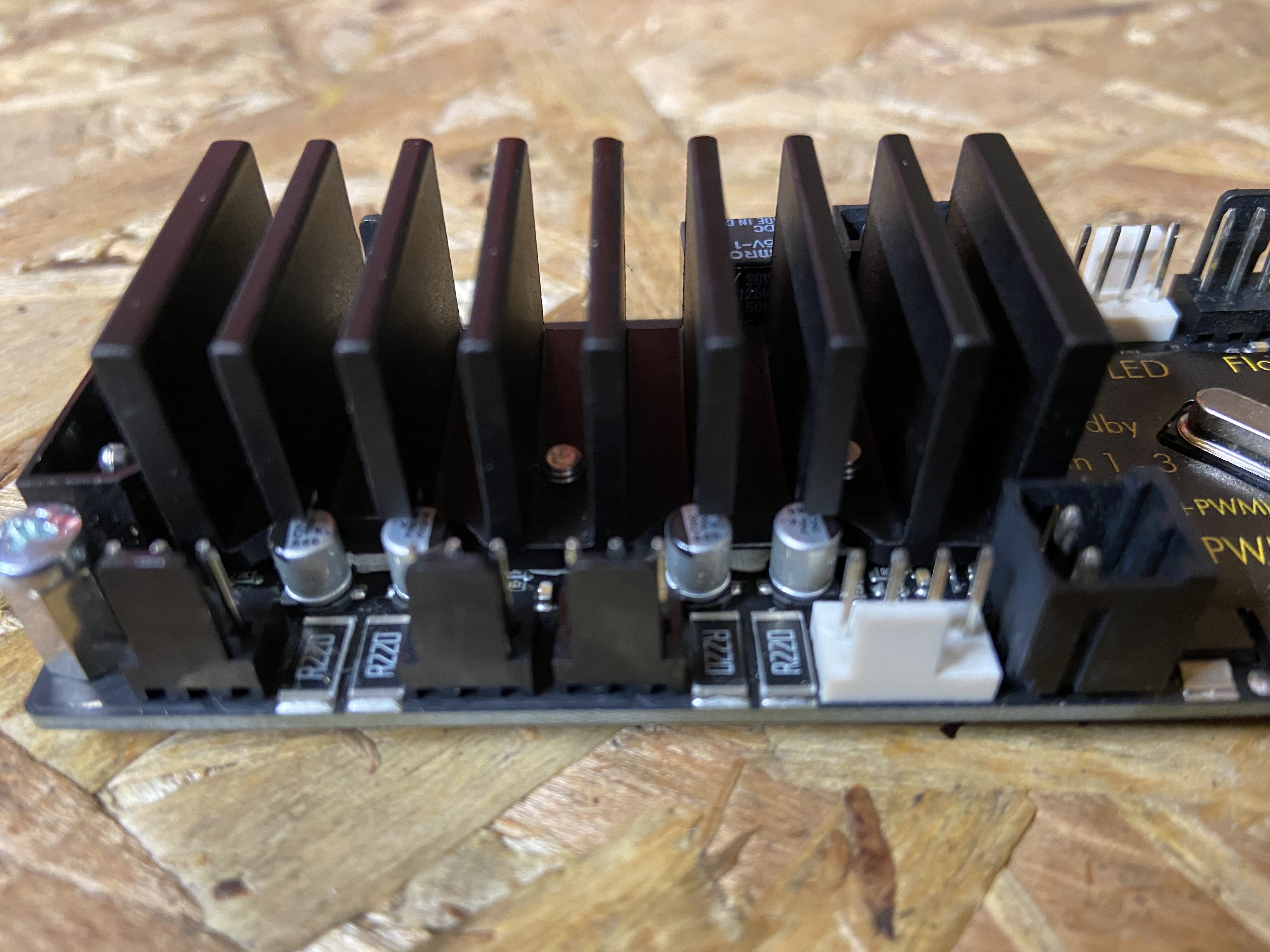

Der passiv Kühler war Silber, das passt natürlich nicht. Wurde also schon einmal schwarz lackiert. Irgendwas muss ich ja machen.:coffee:


Anhänge

  • 0CE89AC3-66BF-4E74-8BC4-0BF5295F48BA.jpeg
    1,1 MB · Aufrufe: 112
  • 0823D005-FF10-4041-8F2D-88D14A367AB5.jpeg
    1,9 MB · Aufrufe: 117
Hallo,

mal wieder ein kleines Update. Leider waren die 90 grad Winkel die ich bestellt habe 13/10 und nicht 16/10.:fire: Dann habe ich noch festgestellt, dass die Teile nirgendwo lieferbar sind. Zum Glück auf jeden eBay 8 gebrauchte gefunden.(y)

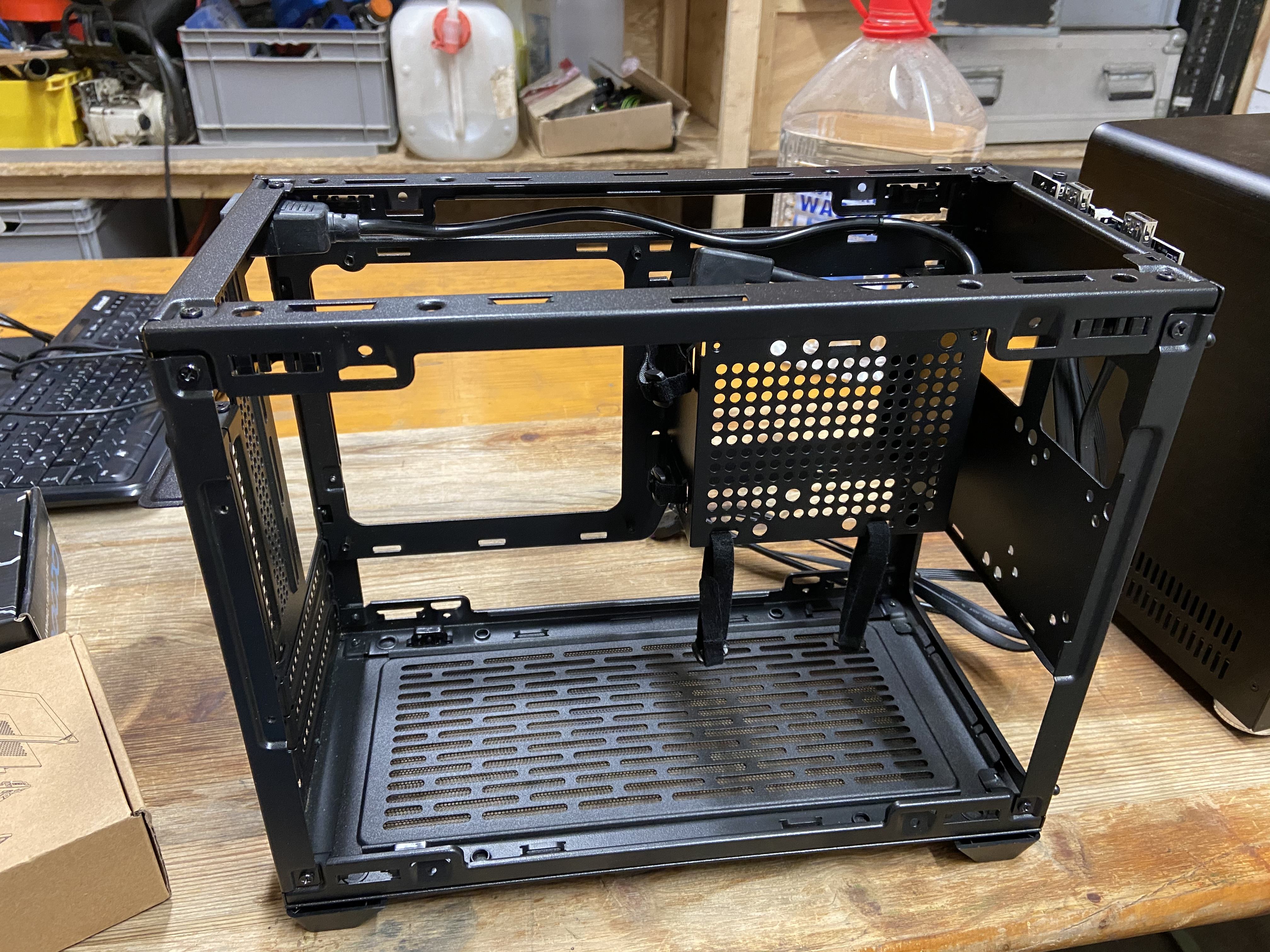

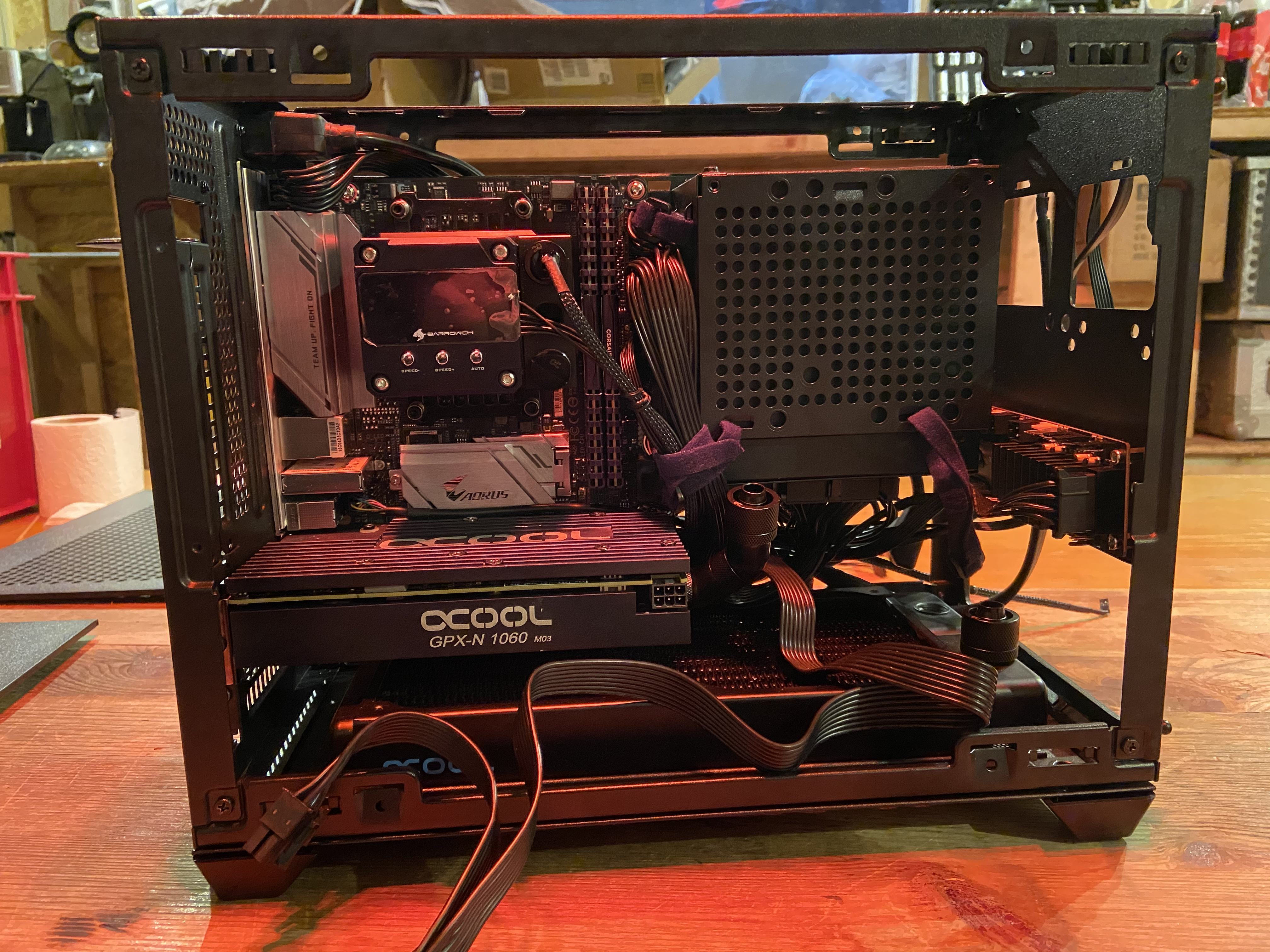

Ich habe unterschiedliche Konfigurationen probiert.

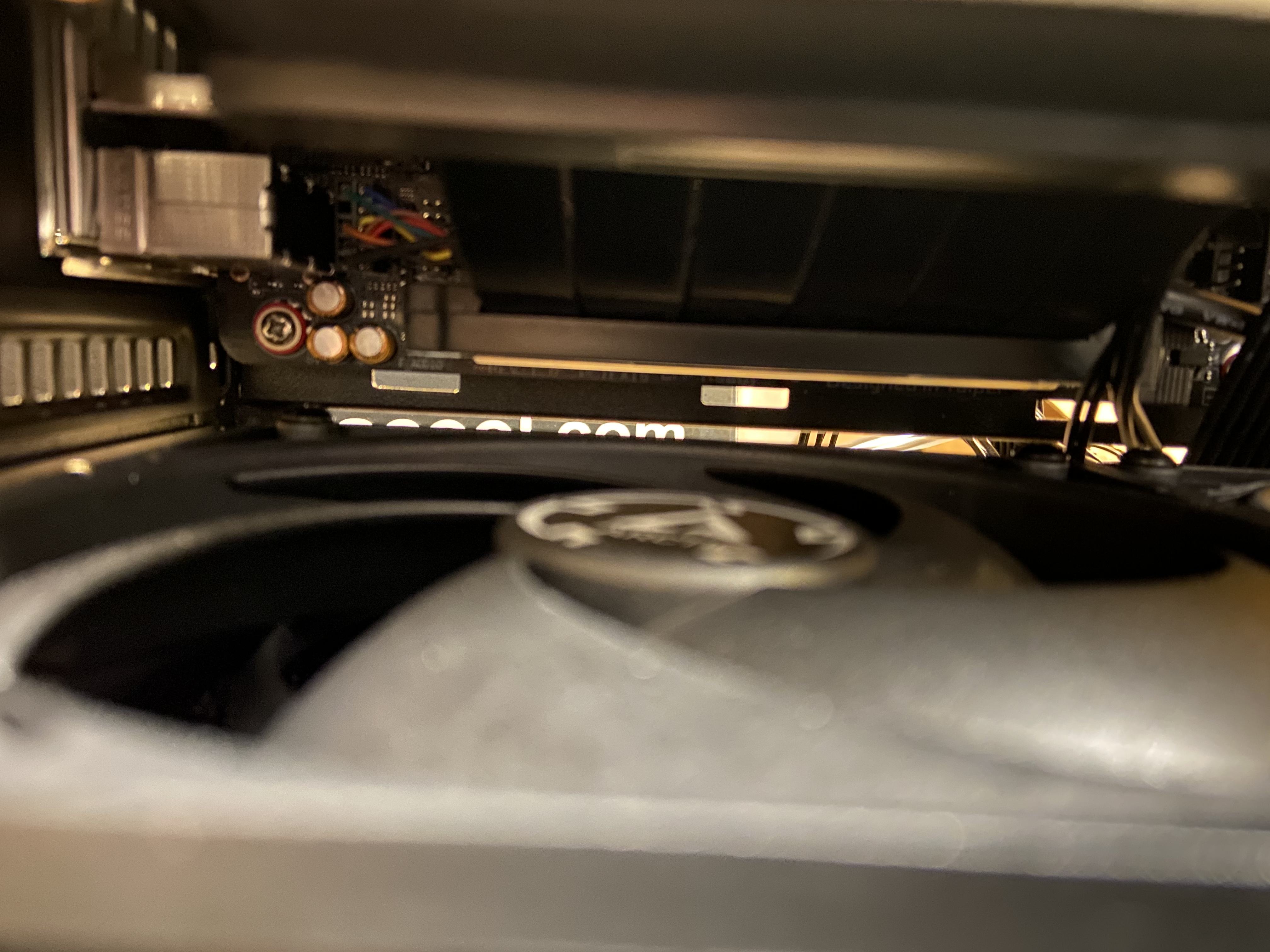

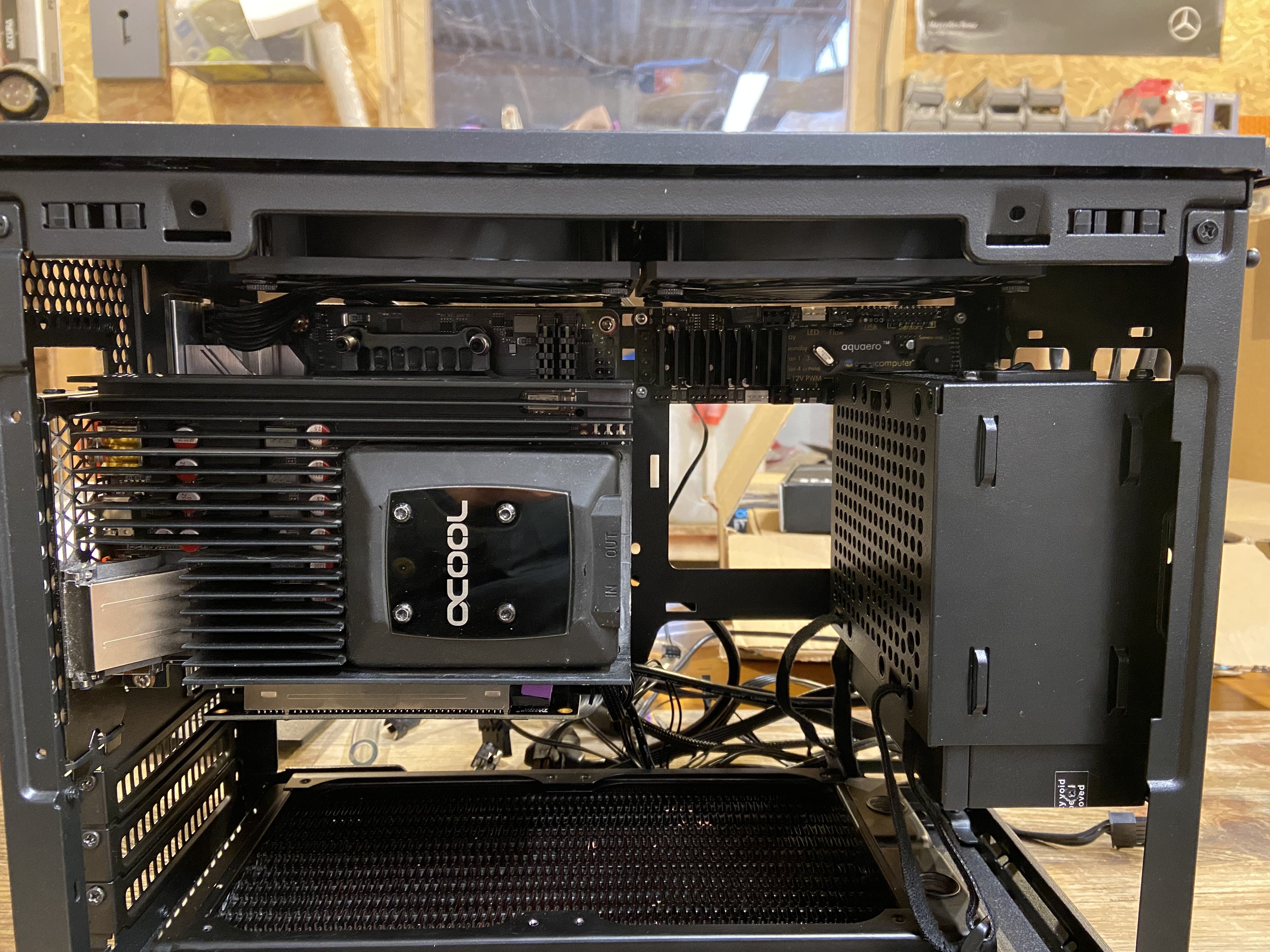

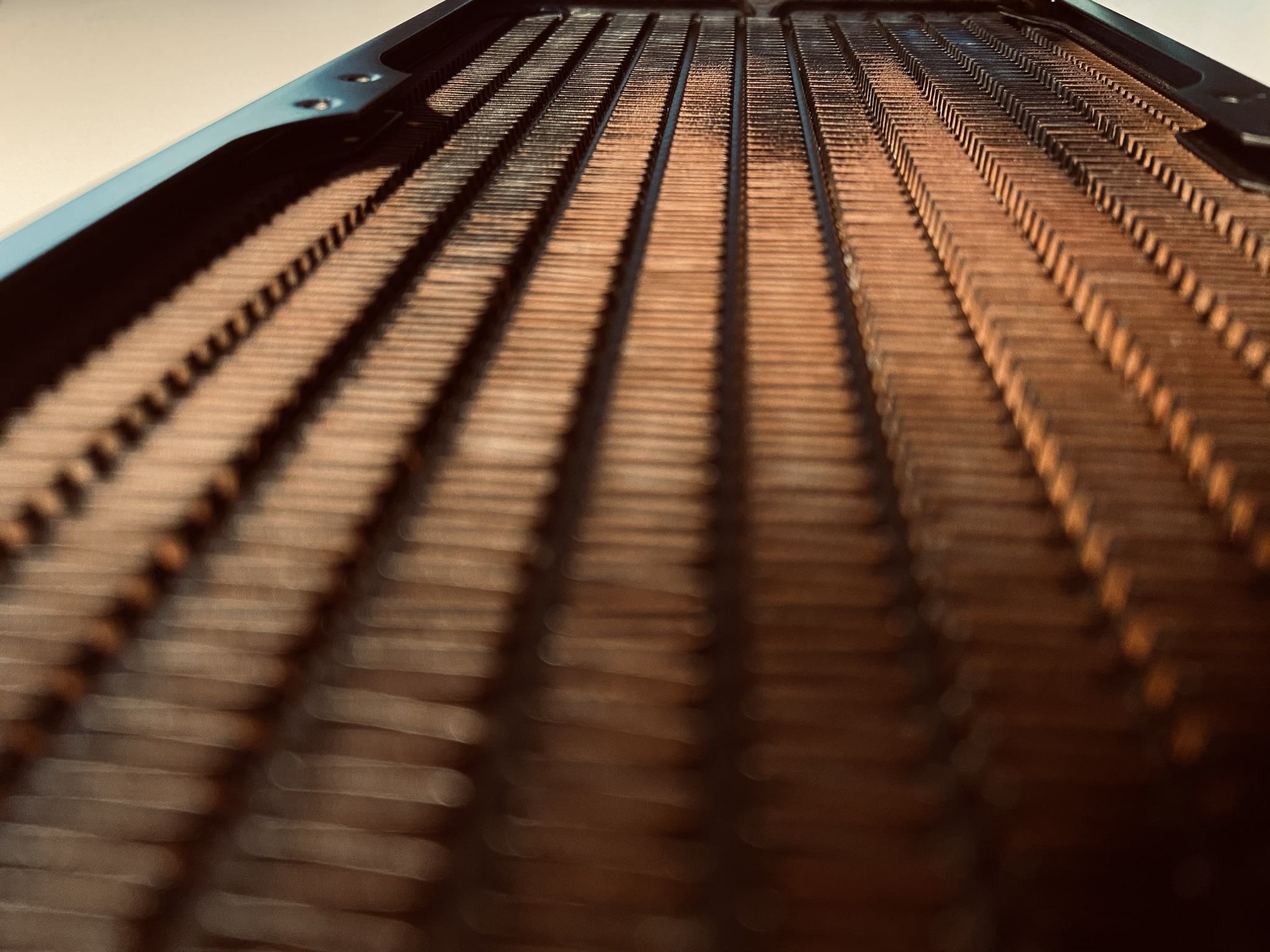

Der 240*60mm Radiator passt super, wenn man keine Grafikkarte - auch nicht senkrecht- verbauen möchte. Ansonsten leider keine Chance. Das ist zu eng.

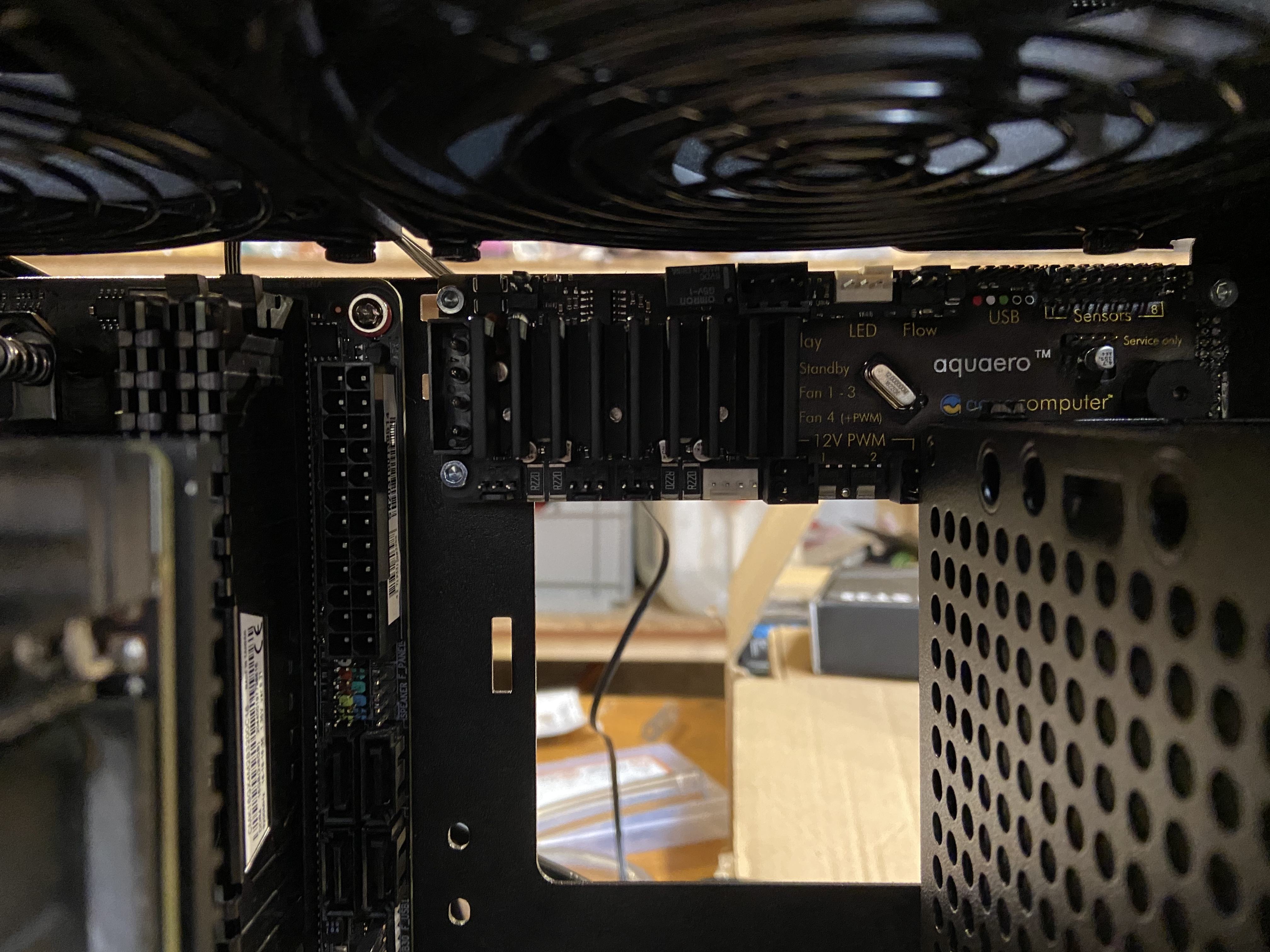

Den 120mm Radiator würde man zwar an der Netzteilhalterung Anschrauben können, allerdings wird das verschlauchen dann noch schwieriger als ohnehin schon. Ich habe mich deswegen dagegen entschieden und teste erstmal das System mit dem dünneren 240iger. Den Aquaero finde ich an der jetzigen Position am besten...
Was sagt ihr?

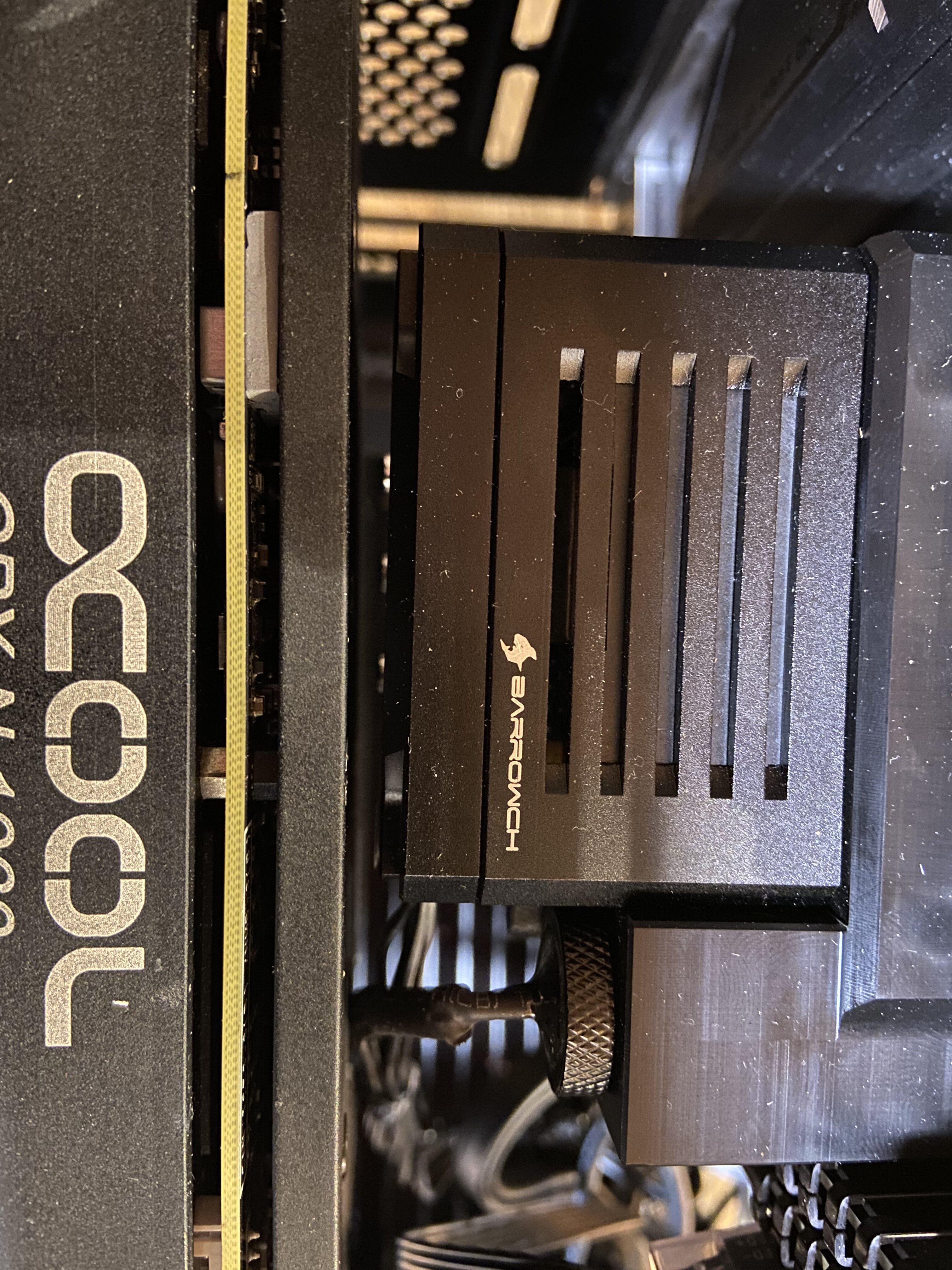

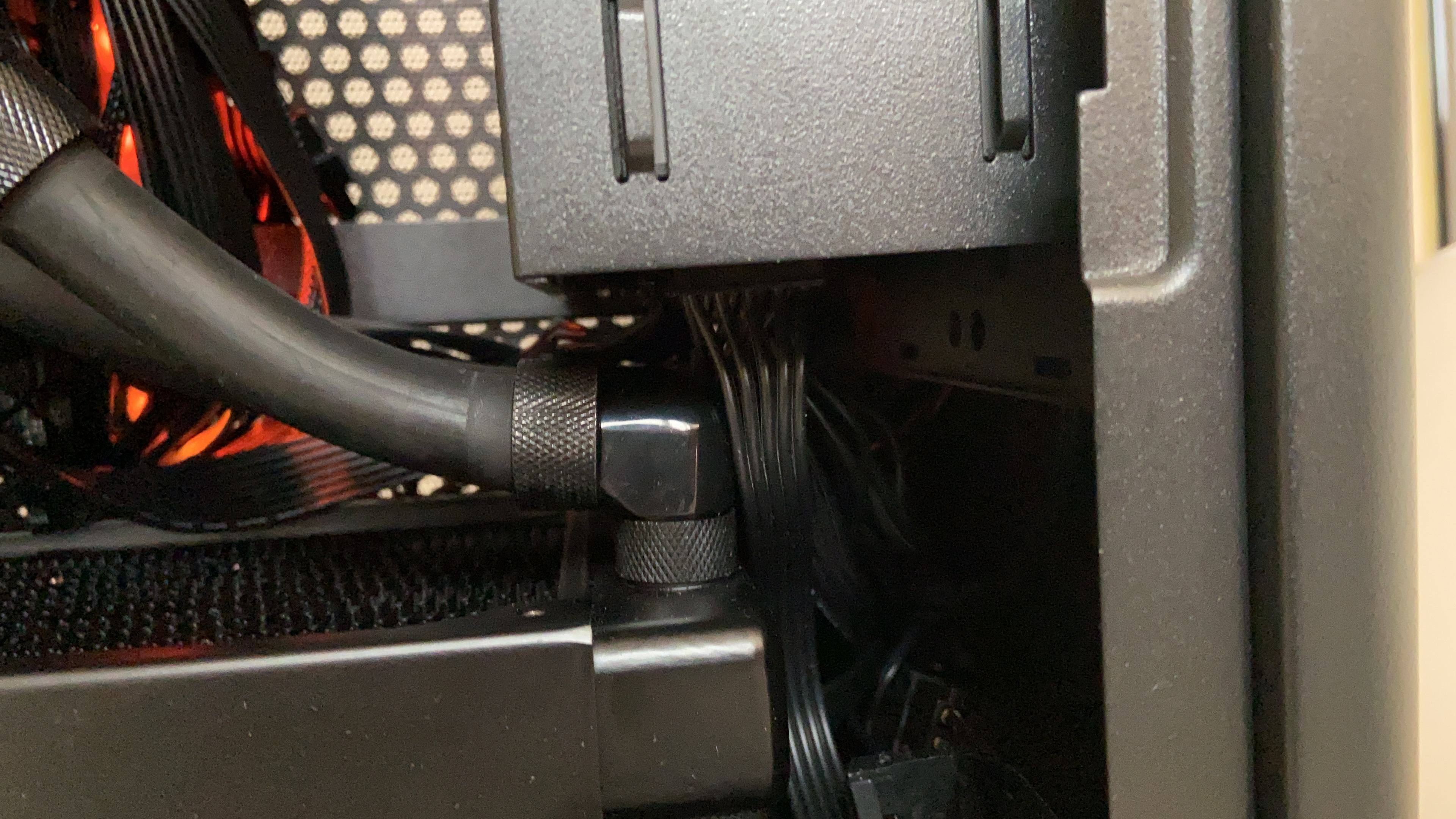

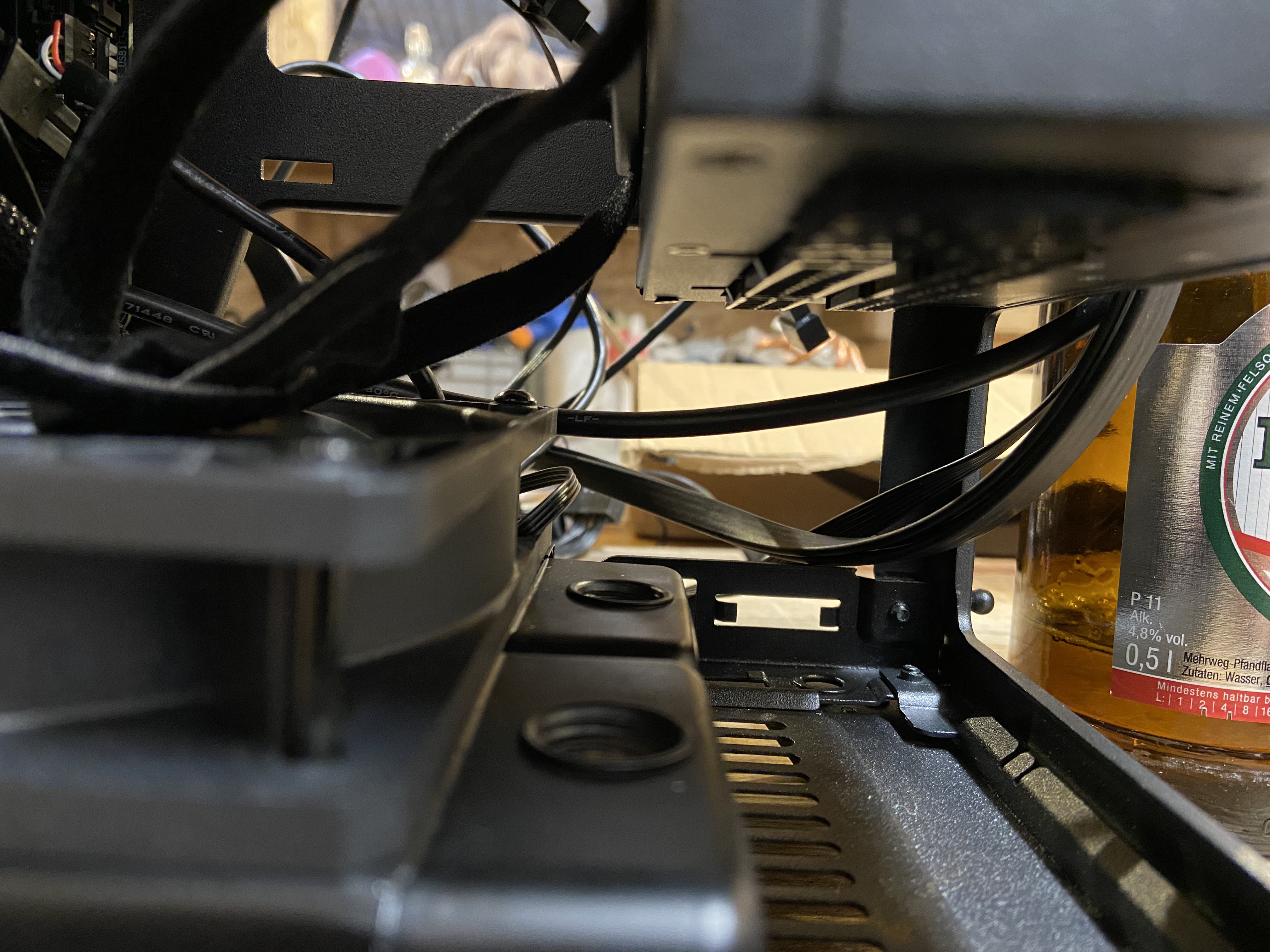

Die Winkel kommen hoffentlich kurzfristig hier an. Dann gehts weiter. Wie man auf den Fotos sieht sind die Anschlüsse vom Radiator sehr nah am Netzteil+Kabelbaum. Ein SFX Netzteil wäre da deutlich besser als das SFX-L.
Der gebrauchte Grafikkartenkühler ist ganz schön mitgenommen. Da muss dann auch mal eine Alternative (Grafikkarte) her.:d
Mache die Tage dann auch mal vernünftige Fotos.(y)


Anhänge

  • 37409473-3CB0-4528-BE30-3D09FD722763.jpeg
    1,3 MB · Aufrufe: 134
  • FC4AC334-DB87-4CFB-A199-E4A37D6F573C.jpeg
    1,3 MB · Aufrufe: 127
  • 94EFC2BB-9921-40E5-8100-BF33E7703A06.jpeg
    933 KB · Aufrufe: 128
  • 6D9B538F-9203-429F-A895-B2F1A237858D.jpeg
    1,2 MB · Aufrufe: 133
  • 05FBC649-6AE8-43F5-AAB7-FE9FF9608EFC.jpeg
    1,5 MB · Aufrufe: 141
  • F7D721A7-002B-4F85-88C9-B49B2C2C11B6.jpeg
    1 MB · Aufrufe: 146
  • 61F398ED-0C0B-4435-A2BE-28BB1E6285E3.jpeg
    1,5 MB · Aufrufe: 150
  • 77FFFE25-4D1F-44DC-8742-88DDE5B07C34.jpeg
    1,6 MB · Aufrufe: 143
  • 53E5F1A3-0D7A-4D76-84D0-E887AA434C85.jpeg
    1.015,9 KB · Aufrufe: 136
  • B0EAFEAC-1E40-4F87-8AAD-F6F85B5297C7.jpeg
    1,7 MB · Aufrufe: 138
Hallo Zusammen,

nachdem ich das neue Netzteil bekommen habe und auf eBay ein paar 16/10 mit 90° bekommen habe, habe ich mich heute noch mal dran gewagt. Echt eng in dem Teil.
VGA Stromkabel leider deutlich zu kurz und das Kabelmanagement allgemein sicherlich nicht perfekt.

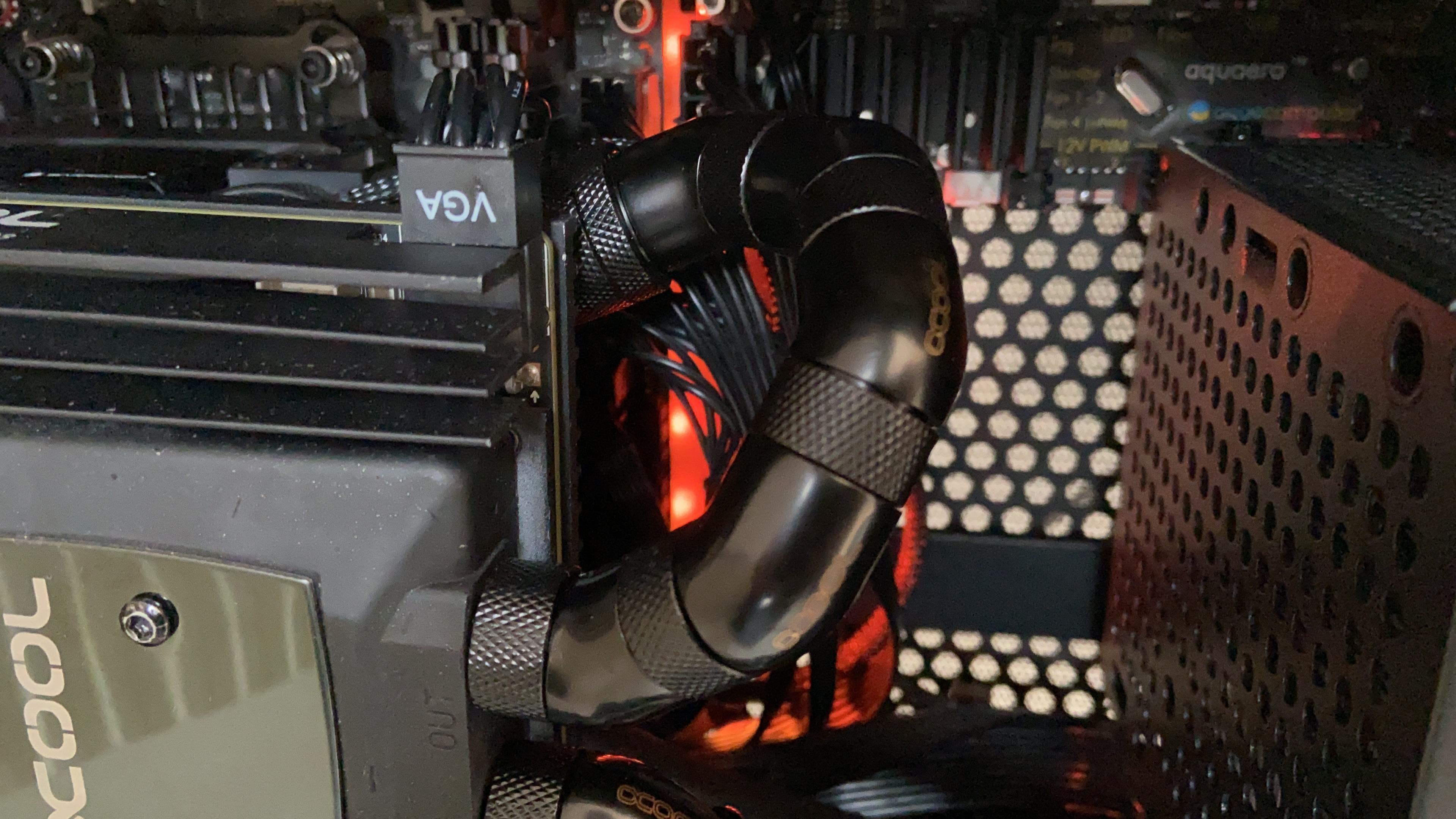

Die Barrow Pumpe läuft - nachdem ich sie nun erst einmal manuell konfiguriert habe - angenehm ruhig. Sollte aber eigentlich auch über den Aquaero mit PWM steuerbar sein. Muss ich mir noch einmal anschauen. Außerdem würde ich gerne noch einen Durchflusssensor verbauen. Ich weiß weder welchen, noch wo genau. Hat jemand eine Idee? Was sagt ihr zu dem Anschluss-Konstrukt von der Grafikkarte zum CPU-Block? Gefällt mir eigentlich ganz gut und einen 180° Anschluss habe ich noch nicht gefunden. Einen Schlauch bekommt man da nämlich leider nicht rum.
Da ich heute final beschlossen habe, dass ich die Grafikkarte wieder horizontal einbauen möchte muss ich mich hier mal nach etwas neuem umschauen bevor ich weitermache.:coffee2:
Also falls jemand etwas vergleichbares zur 1060 ti mit 6 GB hat und es dafür einen Single Slot Kühler in Schwarz gibt - gerne her damit. :bigok:

Da ich heute einige Nervenzusammenbrüche hatte, genügt meine Lust aktuell nicht für vernünftige Fotos.
Deswegen hier nur mal ein paar schnelle Fotos vom aktuellen Stand.




Zuletzt bearbeitet:
Wenn ich schon die Verschluss Schrauben sehe am alphacool Radiator.. nimm da besser was anderes.
Also ich meine die , die im Lieferumfang dabei waren .
Ich hatte 3 Radiatoren , zwei davon waren an den Schrauben undicht.
Viking hier aus dem Forum hatte ebenfalls zwei Radiatoren die genau da undicht waren.
Die Dichtungen an den Schrauben scheinen zu flach zu sein und dichten oft nicht richtig ab.
Ich würde mir da zur Sicherheit andere besorgen , kosten ja nicht die Welt.

Eine habe ich bereits ausgetauscht. wollte in den anderen Verschluss eventuell einen Temperatursensor setzen. Dann passt das! :coolblue:

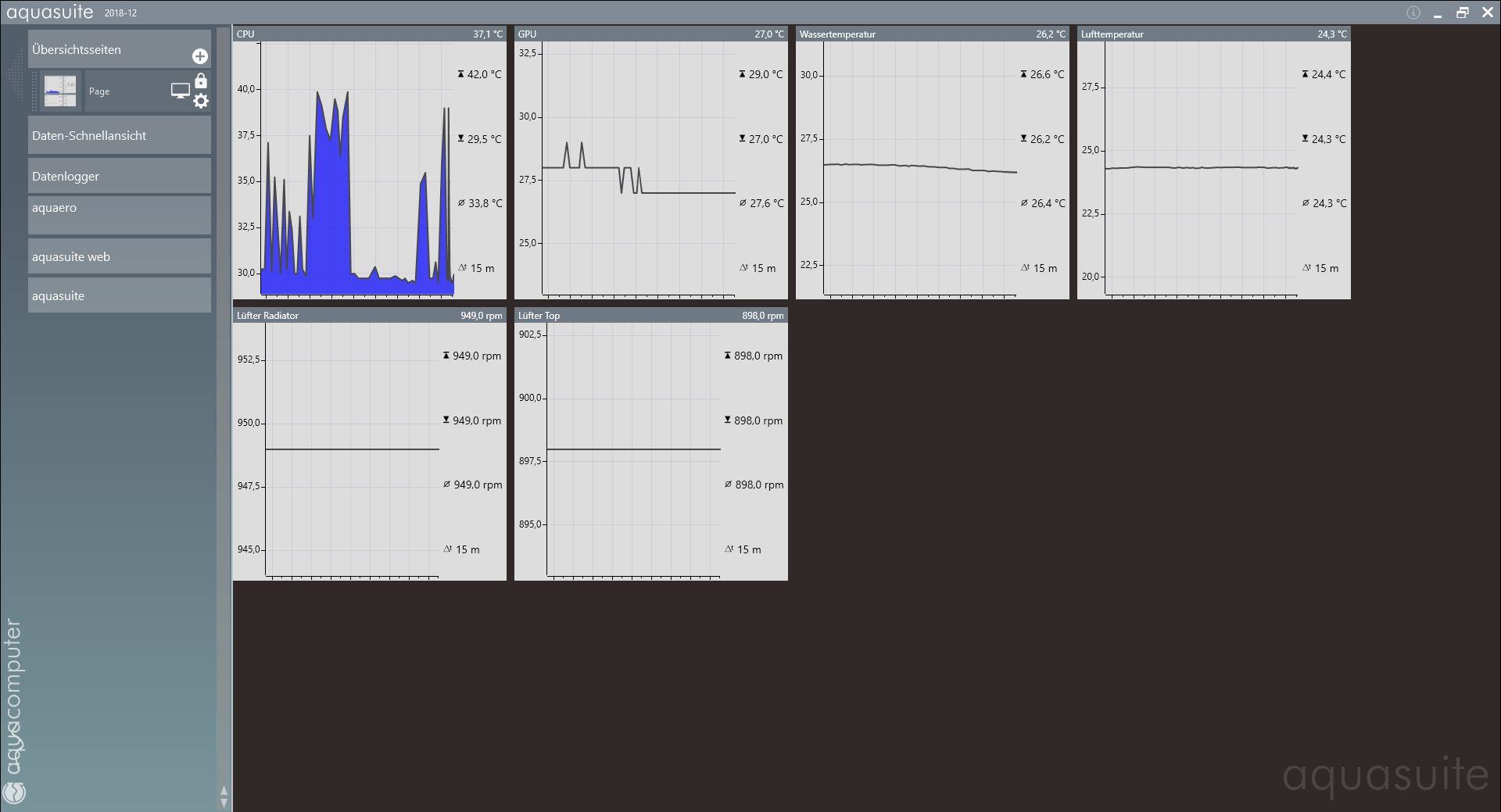

Anbei noch ein Foto aus der Aquasuite. Nettes Teil, hätte ich mir besser früher mal gegönnt. :bigok:
Temperaturen sind nach einer Stunde Laufzeit bei 19° Raumtemperatur. Die Ausschläge bei den Temperaturen sind einem CineBench lauf geschuldet.


Anhänge

  • Aquasuite.JPG
    104,7 KB · Aufrufe: 79
Zuletzt bearbeitet:
So eine neue Grafikkarte ist im Anflug. Dann geht es hier noch einmal weiter!
