[Worklog] Custom Loop mit Distroplate und Mo-Ra3 420 (Evolv X)

[Hummel1980]

Hallo Leute,


vor einigen Jahren habe ich euch bereits an meinen ersten Gehversuchen im WaKü-Sektor teilhaben lassen und sehr viele hilfreiche Tipps hier bekommen.


Nach mehreren Jahren WaKü-Abstinenz hat mich wieder die Lust gepackt und ich habe für meine aktuelle Hardware eine Custom WaKü geplant und in den vergangenen Wochen bereits die meisten Komponenten beschafft. Wie ihr wahrscheinlich gleich an der Auswahl meiner Komponenten erkennen könnt, habe ich relativ viel Wert auf Optik gelegt. Ein leises System ist mir aber genauso wichtig, so dass eigentlich nach meinen bisherigen Erfahrungen auch nur eine überwiegend externe Lösung mittels Mo-Ra in Frage kam. Übertakten möchte ich zukünftig nicht, wobei die Reserven natürlich vorhanden wären.


Die folgende Hardware soll gekühlt werden:
CPU: AMD Ryzen 3700X
Mainboard: ASUS Crosshair VIII Formula X570
GPU: ASUS RTX 2080 Super Dual Evo OC
RAM: 4 x 8 GB Corsair Vengeance RGB Pro 3200 MHz
Case: Phanteks Evolv X (anthrazitgrau)


Die folgende WaKü-Hardware wird verbaut:
CPU-Block: EK Quantum Magnitude AMD (AM4)
GPU-Block: EK Quantum Vector Dual Evo inkl. Backplate Nickel
Reservoir/Pumpe: EK Quantum Reflection Evolv X D5 PWM
Radiator 1 (Deckel): Alphacool NexXxoS ST30 420
Lüfter Radiator 1: 3x Corsair QL120
Radiator 2 (extern): Watercool Mo-Ra3 420 LT mit Lüfterrahmen und hoher Blende
Lüfter Radiator 2: 4x BitFenix Spectre PRO 230mm
Gehäuselüfter: 3x Corsair QL140 (vorne), 1x Corsair QL140 (hinten)
Sonstiges: Lüftersteuerung über internen Phanteks PWM Hub, Bitspower Wassertemperatursensor mit G1/4 Gewinde, Watercool Slotblende

Die Lüfter auf dem Mo-Ra sollen für’s Erste per 7V-Adapter an das Netzteil angeschlossen werden und mit konstanter Geschwindigkeit laufen. Eine temperaturabhängige Regelung finde ich nicht notwendig. Bleibt abzuwarten, ob das lautstärketechnisch in Ordnung ist. Auf Dauer möchte ich die Lüfter gegen die Noctua NF-A20 Chromax tauschen, sobald man die wiederbekommt.

Eigentlich lag mit der EK Distro Plate Hardtubing nahe, aber ich habe mich noch nicht so recht herangetraut und mich für Softtubing entschieden, auch weil ich das System gerne kurzfristig zusammenbauen möchte. Ich habe mir vorgenommen auf PETG oder Acryl umzusteigen, sobald die nächste Komponente (wahrscheinlich GraKa) ausgewechselt wird.

Momentan warte ich noch auf die letzten Lieferungen und dann geht es auch schon los mit dem Umbau. Bilder folgen natürlich dann.

Ich halte euch auf dem Laufenden und bin euch für Tipps und Anregungen dankbar

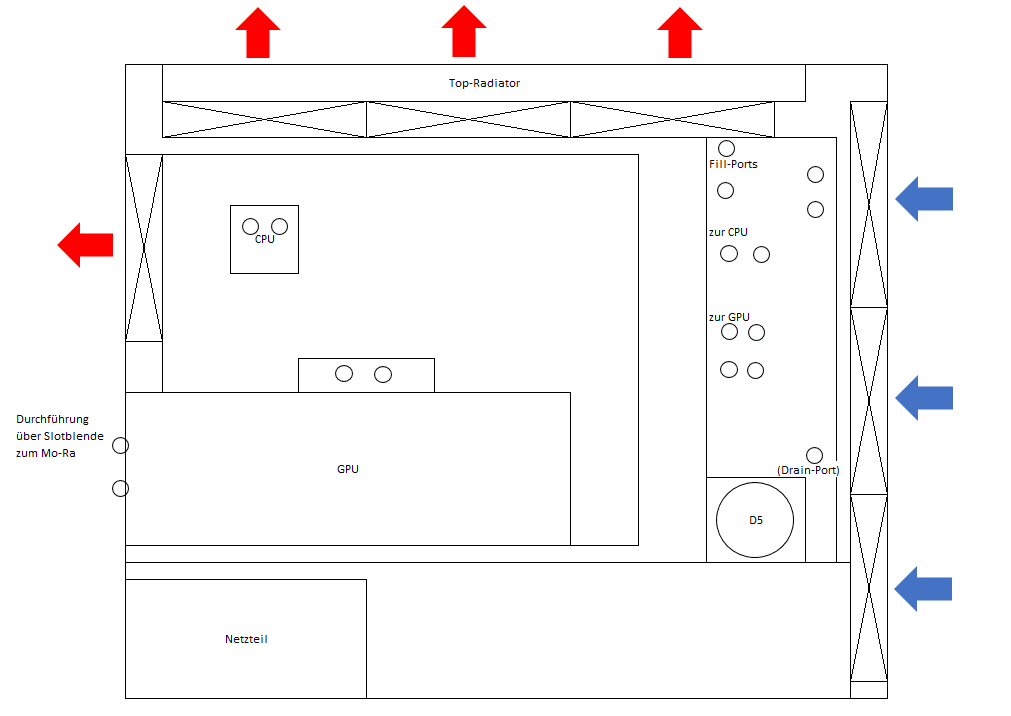

Edit: Ich habe mal eine kleine Skizze mit dem geplanten Aufbau angehängt.

Die Schlauchführung soll so verlaufen:
Distro Plate <=> CPU
Distro Plate <=> Radiator
Distro Plate => GPU => Mo-Ra => Distro Plate



[WildeSuchtelei]

Wurde dieser Build jemals fertig gestellt? Bilder wären interessant!



[Hummel1980]

Der Thread ist bei mir ehrlich gesagt im Trubel der vergangenen Monate auch ein wenig in Vergessenheit geraten. Sorry

Der Build wurde zwar mit starker Verzögerung fertiggestellt und läuft nun auch problemlos, allerdings hatte ich mit dem EK-Block meiner Grafikkarte anfangs einige Probleme. Die GPU-Temperaturen waren jenseits von gut und böse, da der Block sehr schlecht sitzt. Die Schraublöcher zur Befestigung bei meinem Block waren einfach schlecht gefertigt bzw. saßen nicht fest, wodurch der Anpressdruck zu gering war. Ergebnis war ein Delta von Wasser zu GPU von 25-30 K. Wurde bei EK reklamiert und Thema ist leider noch nicht abgeschlossen.

Hab ein paar Bilder angehängt. Sind nur Handyfotos, die ich gerade griffbereit hatte.

Momentan baue ich wieder um. Werde überwiegend auf Watercool Komponenten setzen. Heatkiller IV für die GPU liegt hier und Block für CPU und ein Heatkiller Tube folgen. Bisschen weniger RGB tut dem Case sicher gut 😅



[WildeSuchtelei]

Danke für deine Bilder Hummel1980. Sieht doch ordentlich aus.

Ich habe gestern einen vergleichbaren Build abgeschlossen. Wie hast du den MORA angeschlossen? Kann ich leider auf deinen Bildern aktuell nicht erkennen.



[Hummel1980]

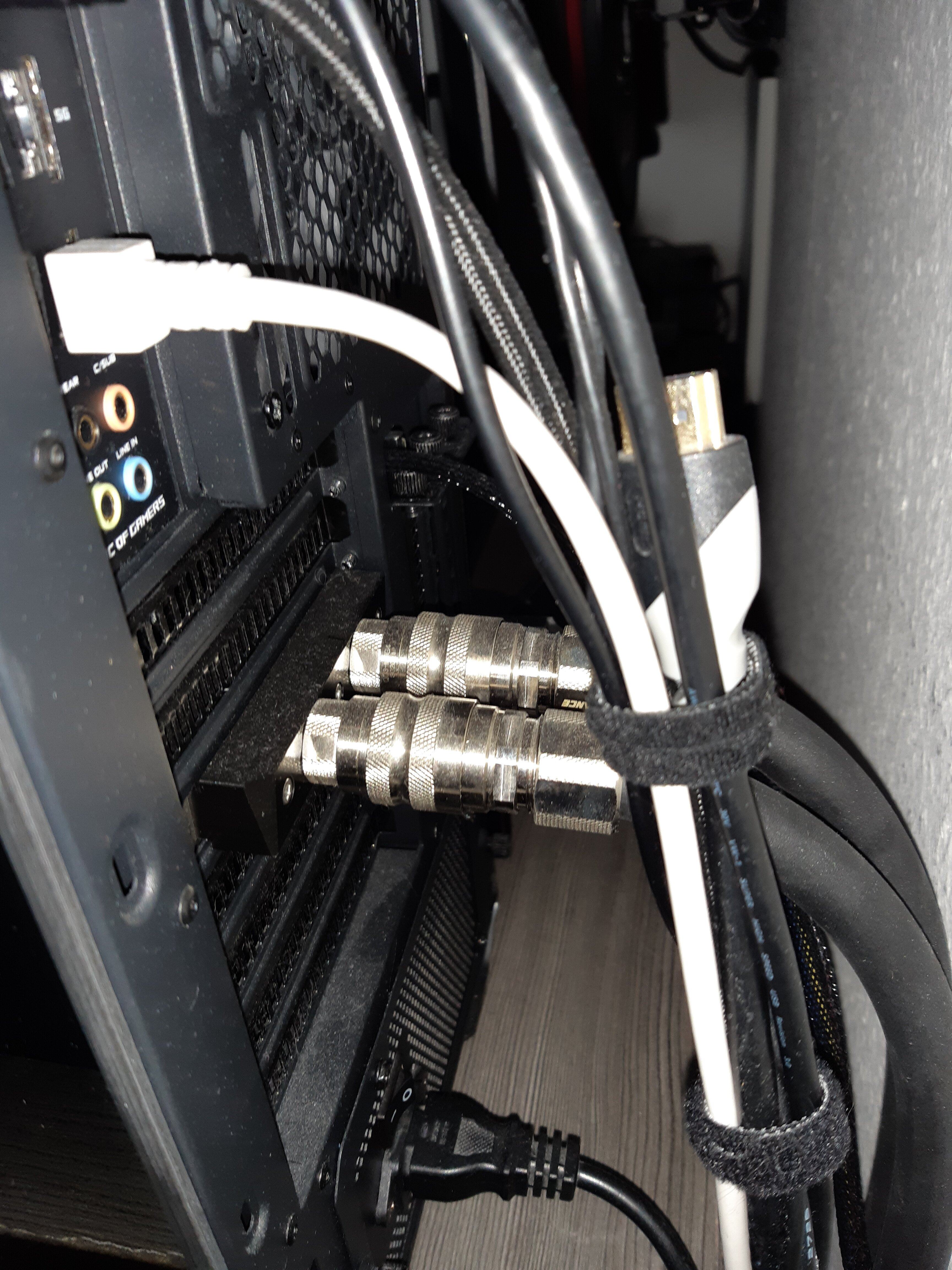

Der MORA hängt bei mir unter dem Schreibtisch an der Wand und wurde per Slotblende (Link) in Verbindung mit Schnellverbindern verbunden. Das klappt ziemlich gut und sieht so aus wie auf den beiden Bildern im Anhang.

Ich seh gerade, ich muss dringend mal wieder entstauben
