Hallo an alle,
ich möchte euch meinen ersten Casemod vorstellen und einen Worklog dazu machen.
Vor ca. einem Jahr habe ich mir einen TJ07 hier im Forum geholt, und wollte eigentlich sofort das Gehäuse ein wenig umbauen.
Deshalb kam auch sofort von Martma ein Slight und ein Inlaywindow.
Leider blieb dann alles aus Privaten gründen für über ein Jahr so stehen.
Jetzt habe ich endlich wider zeit gefunden und möchte mit dem Gehäuse weitermachen.
Aber erstmal zur Hardware:

Mainboard: Asrock z68 Extreme 4
CPU: Intel I5 2500k @4,6 Ghz
RAM: 4x4GB 1600
GPU: Asus 7970DC2T @1125 Ghz
Netzteil: Enermax 500W
SSD1: Corsair Force 3 120GB
SSD2: OCZ Core 120GB
HDD: Seagate Barracuda 500GB

Wasserkühlung aktuell:

CPU Kühler: Aquacomputer Cuplex Cryos Delrin
GPU Kühler: EK- Watherblocks EK-7970 DCII Acetal
Radiator: Aquacomputer AMS 420 mit Noiseblocker BlackSilent Pro PL2-140
Pumpe + AGB: Pumpenmodul für AMS 420 mit Compact 600 12V und Durchflussensor
Steuerung: Aquacomputer Aquaero 5 Pro
Schlauch und Anschlüsse: Auqacomputer Plug&Cool System (8/6)

So ist mein Pc momentan im alten Gehäuse am Werkeln.
Fürs TJ 07 habe ich jetzt erstmal eine Bestellung bei Aquatuning.de gemacht.
Beim AMS kommt das Pumpenmodul weck und eine Separate Pumpe wird montiert.
Hier mal meine Bestellung bei Aquatuning.de:

Pumpe: Aquacomputer D5 mit Tachosignal
Pumpendeckel: Alphacool HF D5 Top Plexi V.2
Pumpenentkopplung: Shoggy Sandwich V2 in schwarz
AGB: Aquacomputer Aqualis XT 150ml
Radiator: Alphacool NexXxos UT60 280 mit 2x Noiseblocker BlackSilent Pro PK2
Anschlüsse: Monsoon 13/10 Weiß
Schlauch: Masterkleer 12,7/9,5 Transparent
Wasserzusatz: Mayhems Biocide

Weiteres ist gestern ein Vandalismus Taster in schwarz mit weiß beleuchtetem Ring und eine Plexilieferung angekommen.
Ich werde versuchen so viel wie möglich selber zu machen.
Ich hoffe es ist auch ok wenn ich versuche in Handarbeit ein paar Martmateile versuche nachzubauen.

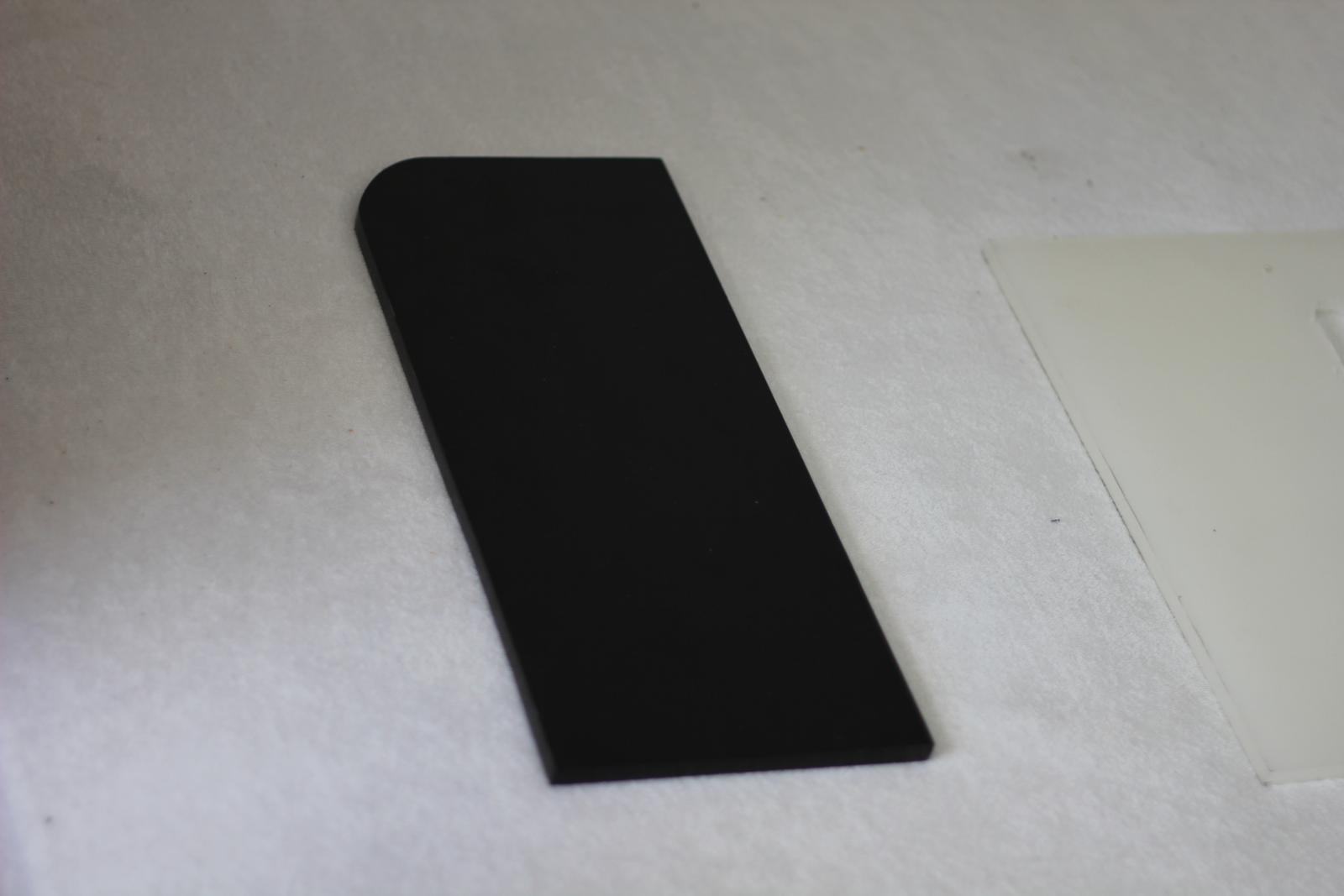

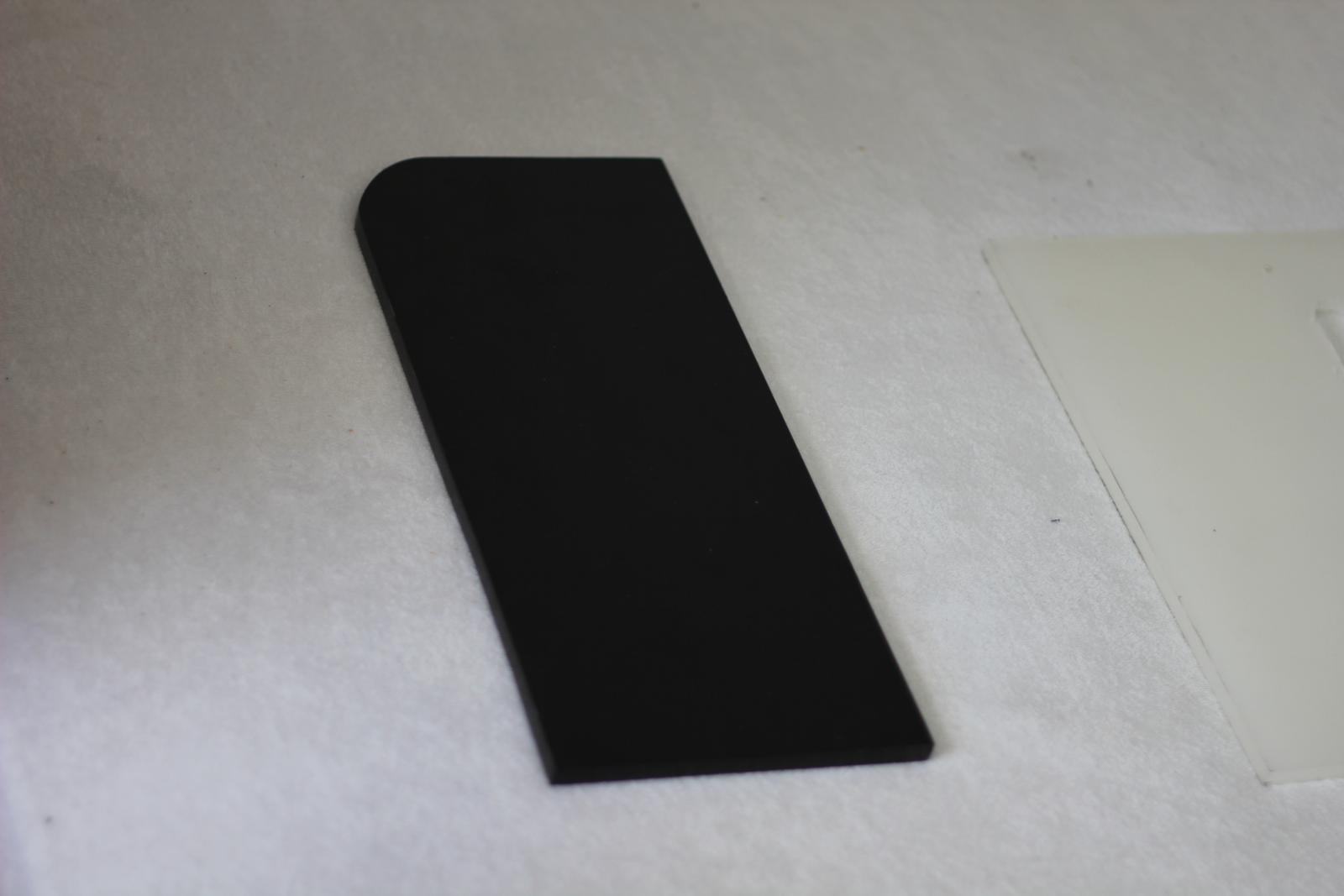

Als erstes habe ich mir eine Platte in form des sTray´s gemacht.
Eine 8mm transparente Plexiglas Platte (war ein abschnitt aus meiner Firma) in Form geschnitten mit einer Stichsäge.
Dann Stundenlanges in Form Schleifen und anschließend die Kanten Polieren.
Schwarz matte Folie Aus dem Baumarkt zum bekleben der Seite.
Nach 3 versuchen kam endlich ein brauchbares Teil raus.
Für die nächsten Teile habe ich bei Evonik ein paar Plexiglasplatten schon auf Maß geschnitten bestellt.

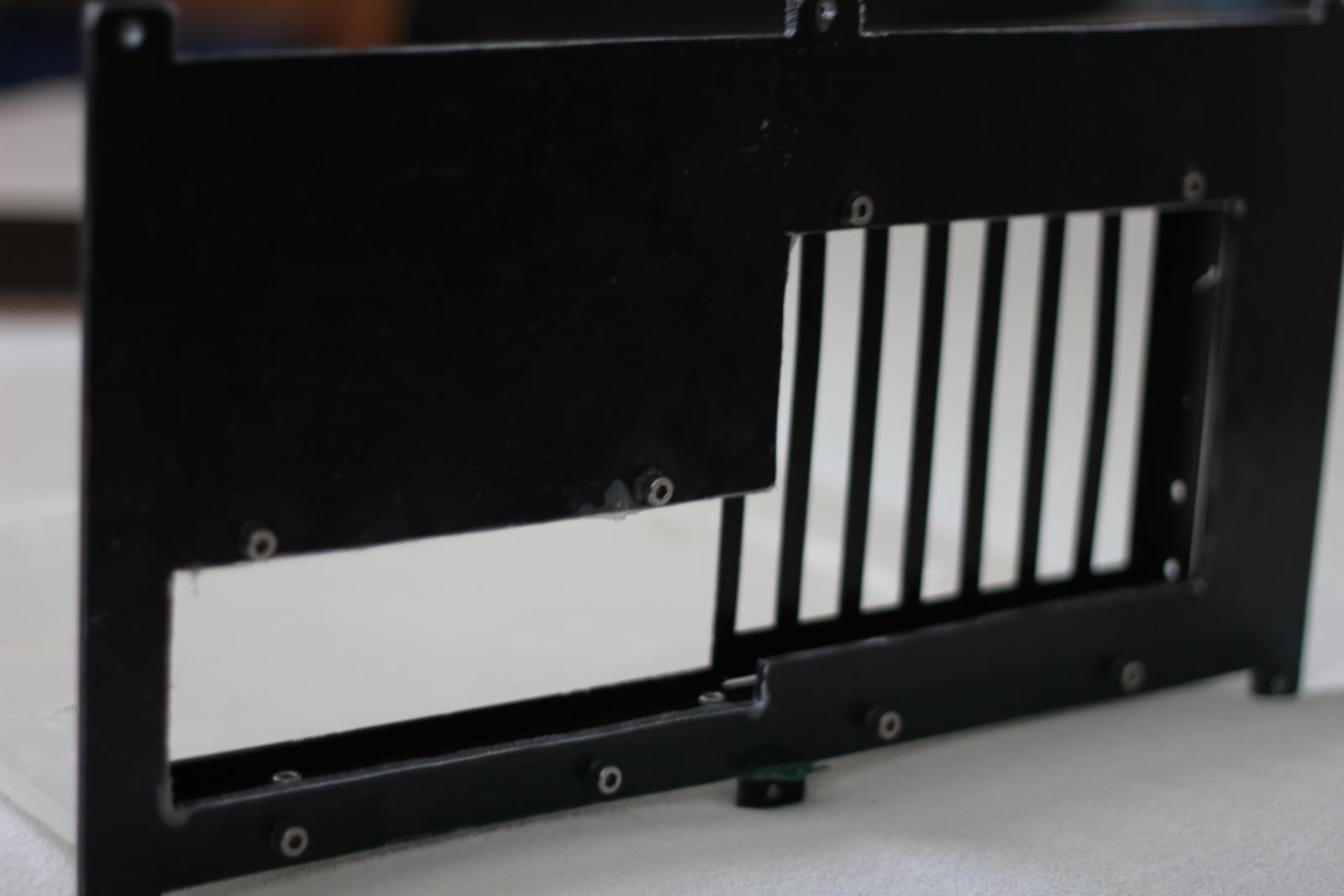

Da ist einmal die IAtx Backplate. Dafür habe ich mir ein 3mm schwarze Plexiglasplatte bestellt.
Und dann mit dem Dremel die Platte nachschneiden außen und innen und Bohren.
Und da mir der Ambitray auch sehr gut gefallen hat, habe ich mir auch noch eine 8mm Plexiglasplatte beidseitig Satiniert bestellt.
Darauf dann die Bohrungen für die Backplate und für die Mainboard Halter gemacht. Dann habe ich mir mit dem Dremel noch ein paar Löcher reingefräst als Kabeldurchfürungen. Zum glück hebe ich diese Löcher hinter dem Mainboard gemacht, denn diese sind alles andere als Schön geworden.
Dann alles am Gehäuse anpassen und natürlich habe ich mich bei der Backplate um 1-2 mm vermessen, und die Backplate ist gerade ein wenig zu tief.
Morgen werde ich versuchen ob ich es schaffe die Backplate anzupassen damit sie mir auch richtig passt.
Hier die To-Do Liste:

Backplate anzupassen, oder neu machen
Midplate und den Laufwerksschacht wird schwarz lackieret
Die RGB Led Beleuchtung wird eingebaut.
Steuerung für die RGB Beleuchtung
Sobald Aquatuning Paket kommt beginnen mit Einbau von Wakü
Endgültiger Systemumzug

Fotos kommen die Tage dann auch noch.
Ich hoffe es gefällt euch und ihr habt Spaß beim lesen.



[lordUnbekannt]

Wünsche dir schon mal viel Spaß bei dem Projekt. Klingt soweit ganz gut, bin mal auf die ersten Bilder gespannt.
Bekommst von mir nen Abo, bin aber eher der stille Mitleser, also nicht wundern

Und noch ein kleiner Tipp von mir:
Da dies dein erster Casemod ist, kann ich dir schon jetzt verraten, dass nicht immer alles nach Plan verlaufen wird, aber lass dich dadurch nicht aufhalten. Es ist immer wieder schade mitzuerleben, wie ein schönes Projekt aufgegeben wird, wenn nich alles nach Plan läuft.
In diesem Sinne viel Glück!



[plaenky]

So jetzt kommen die ersten Fotos.

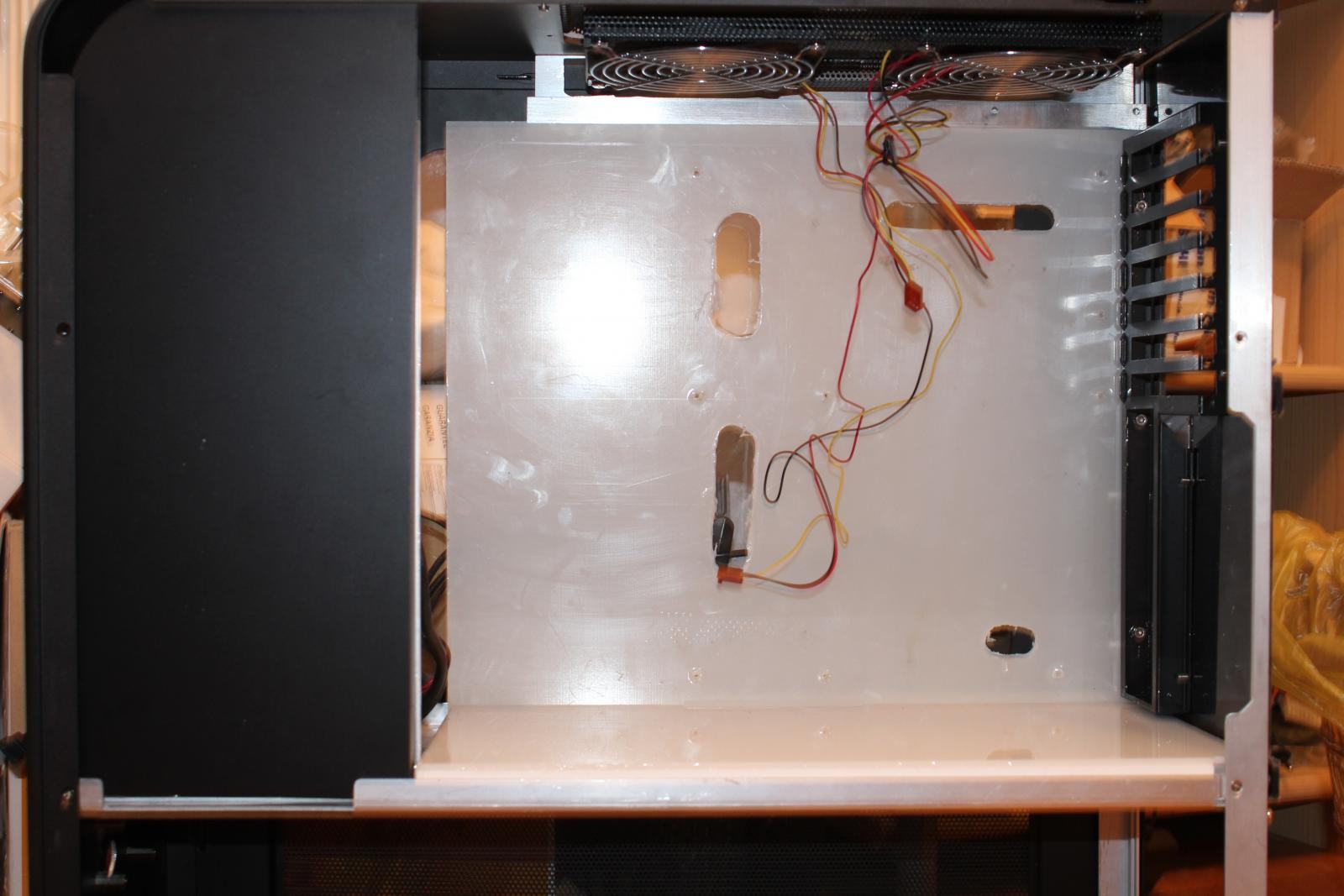

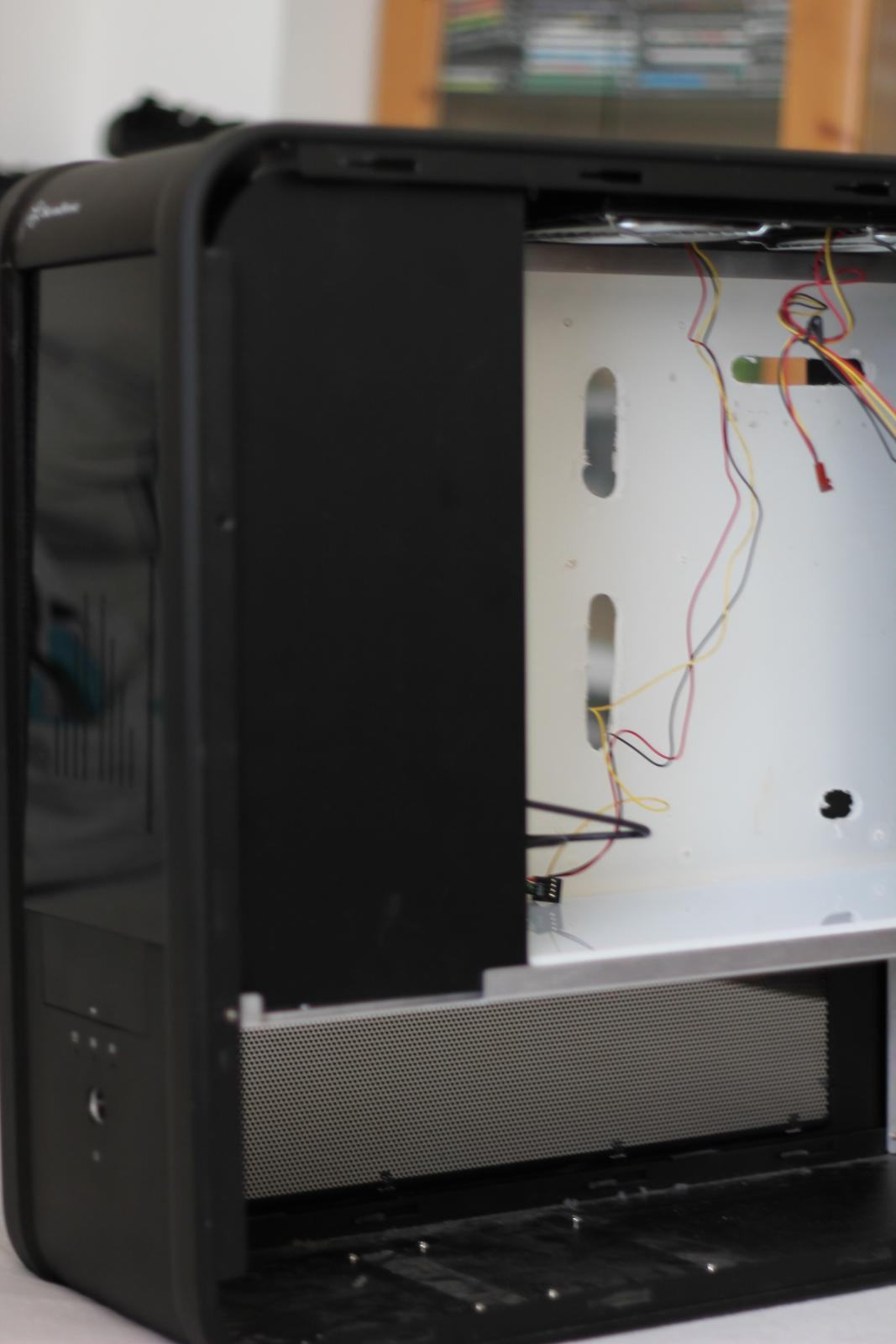

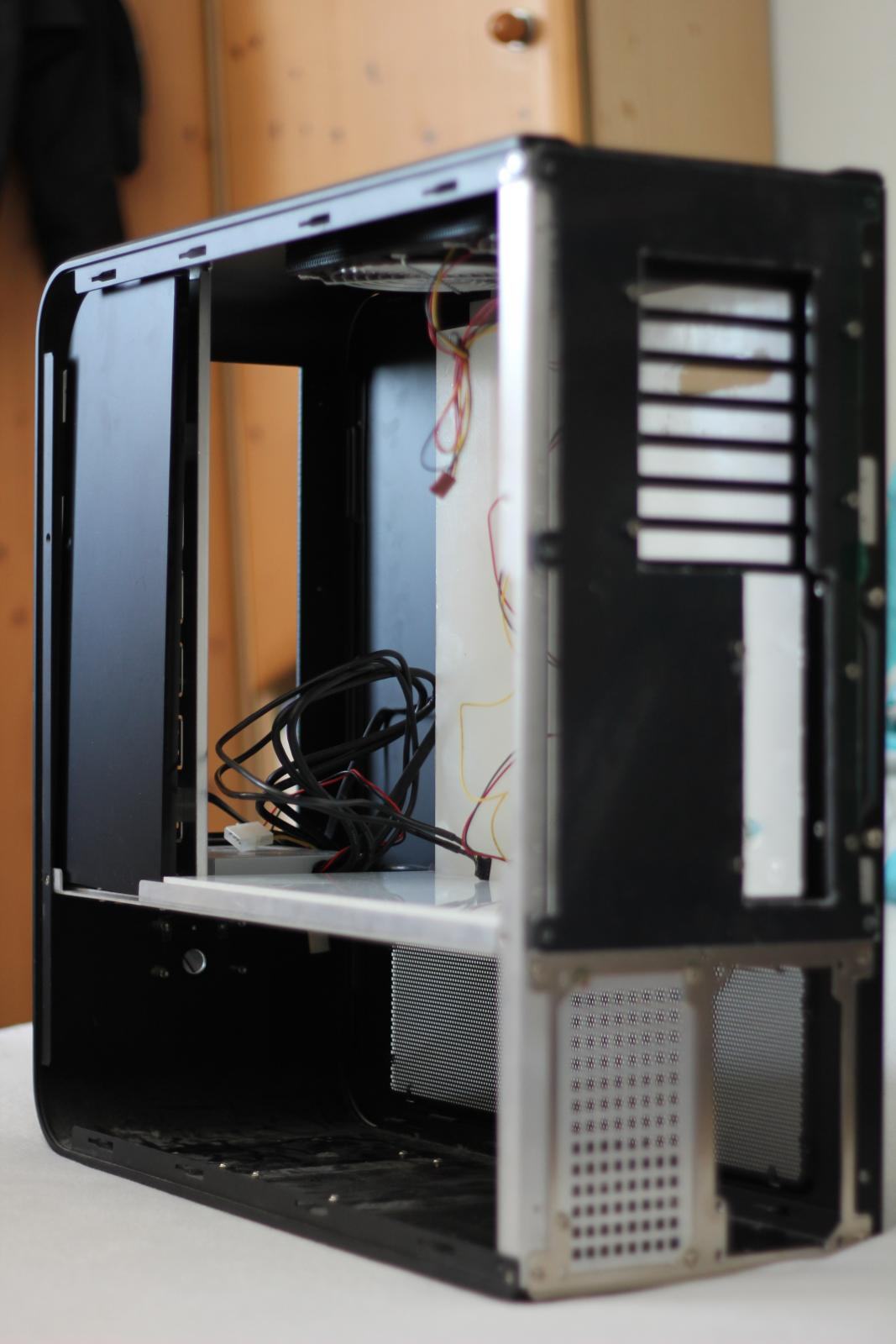

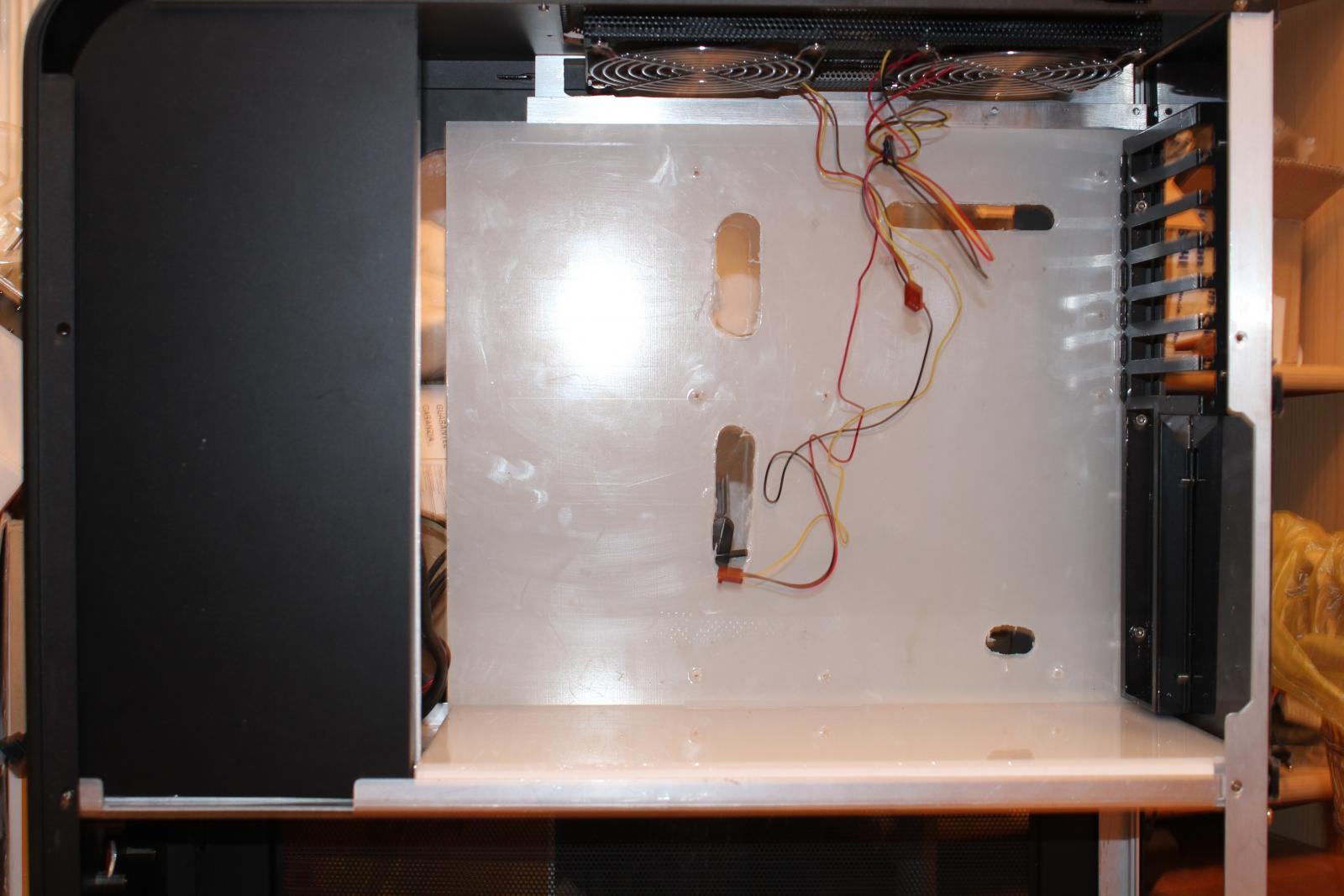

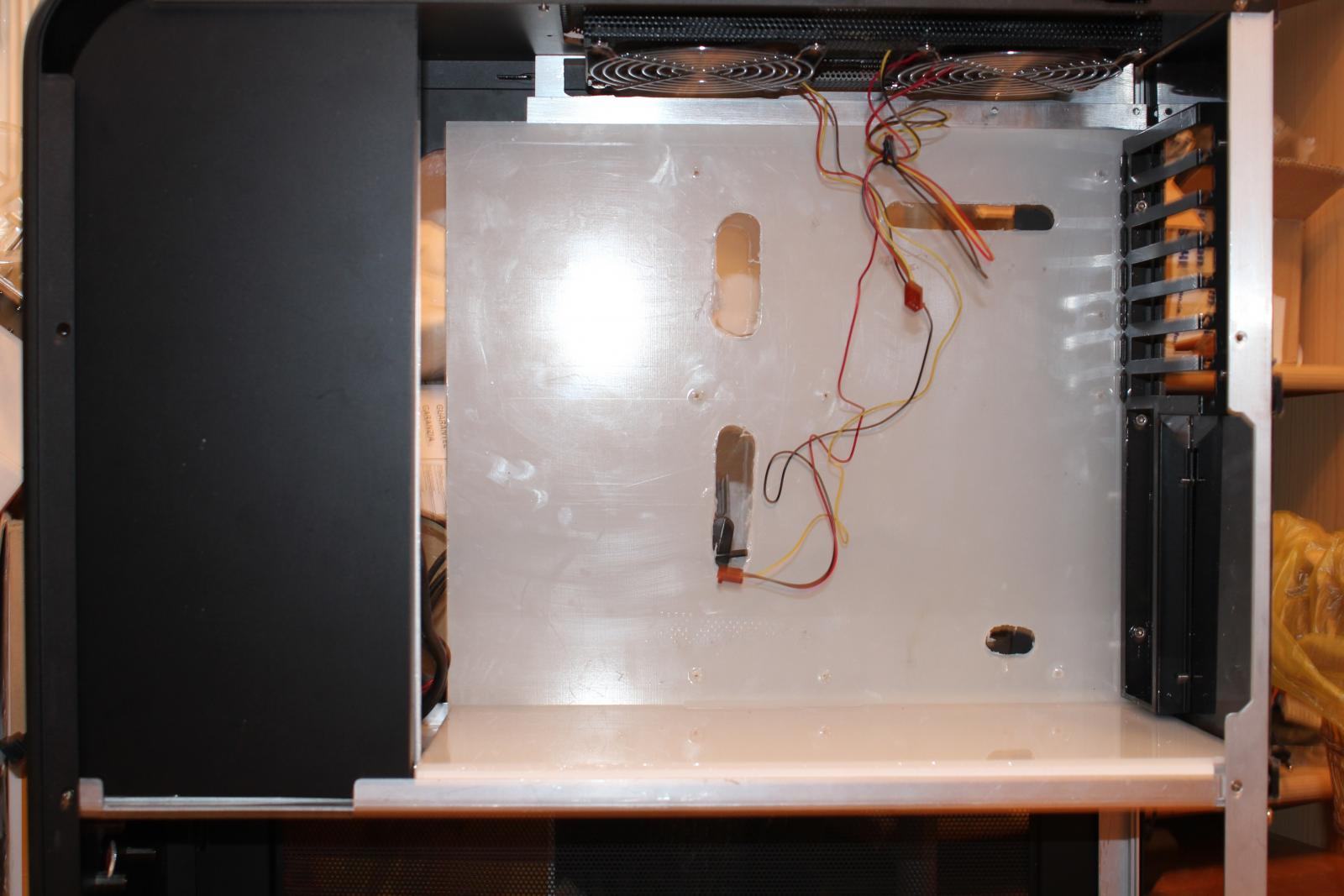

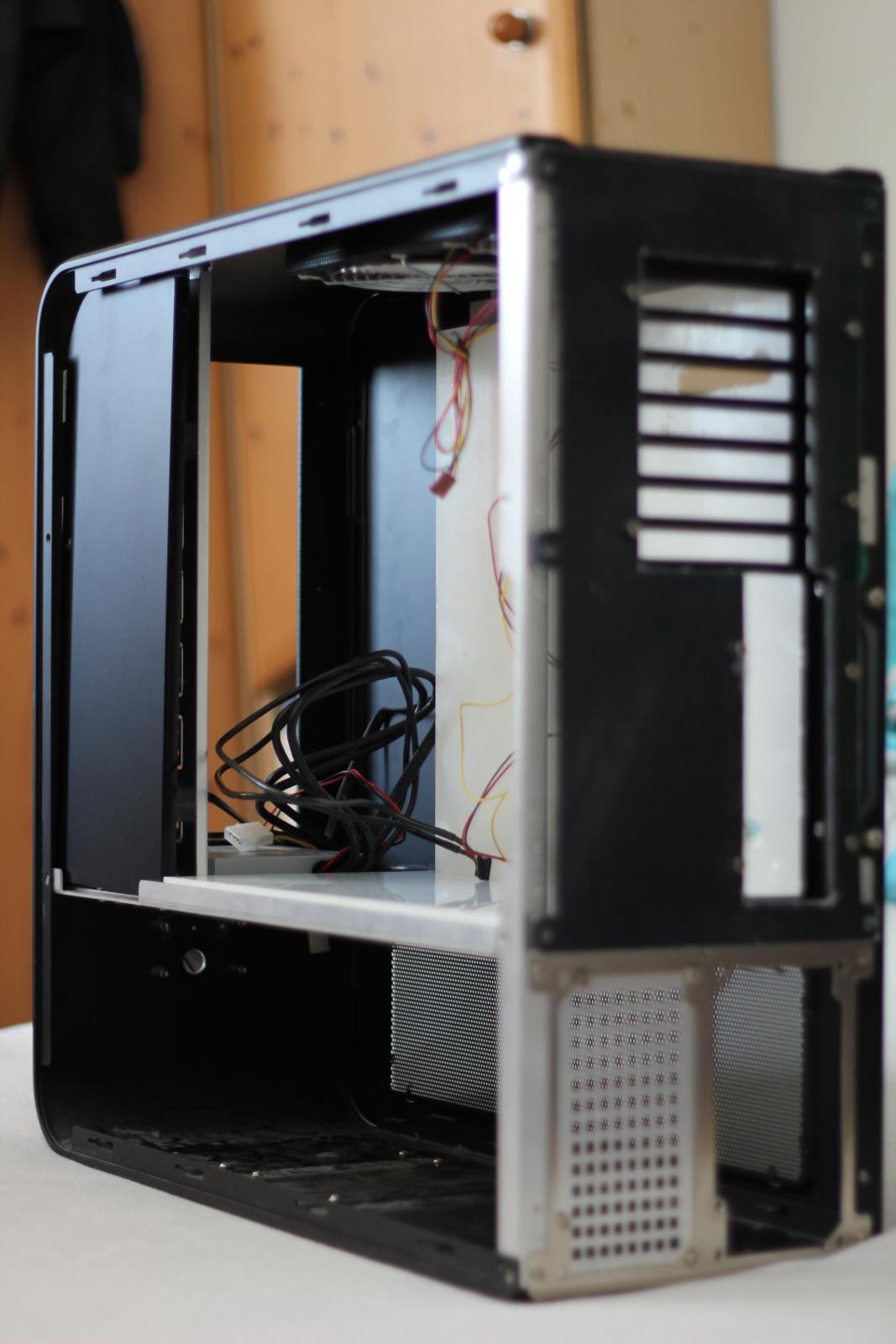

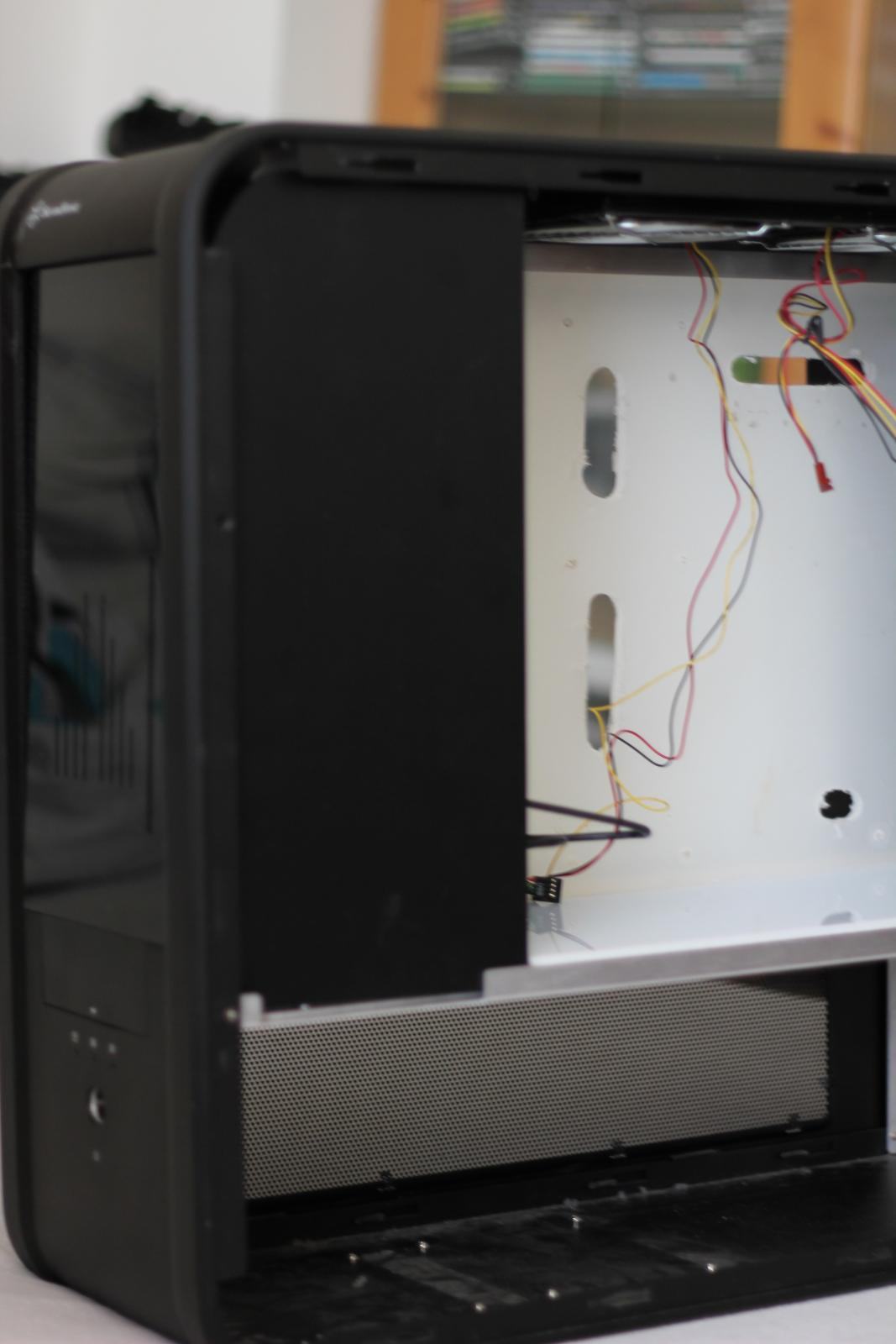

Hier mal das Gehäuse wie es jetzt aussieht.




Ist noch alles ziemlich Staubig, da es lange still stand.

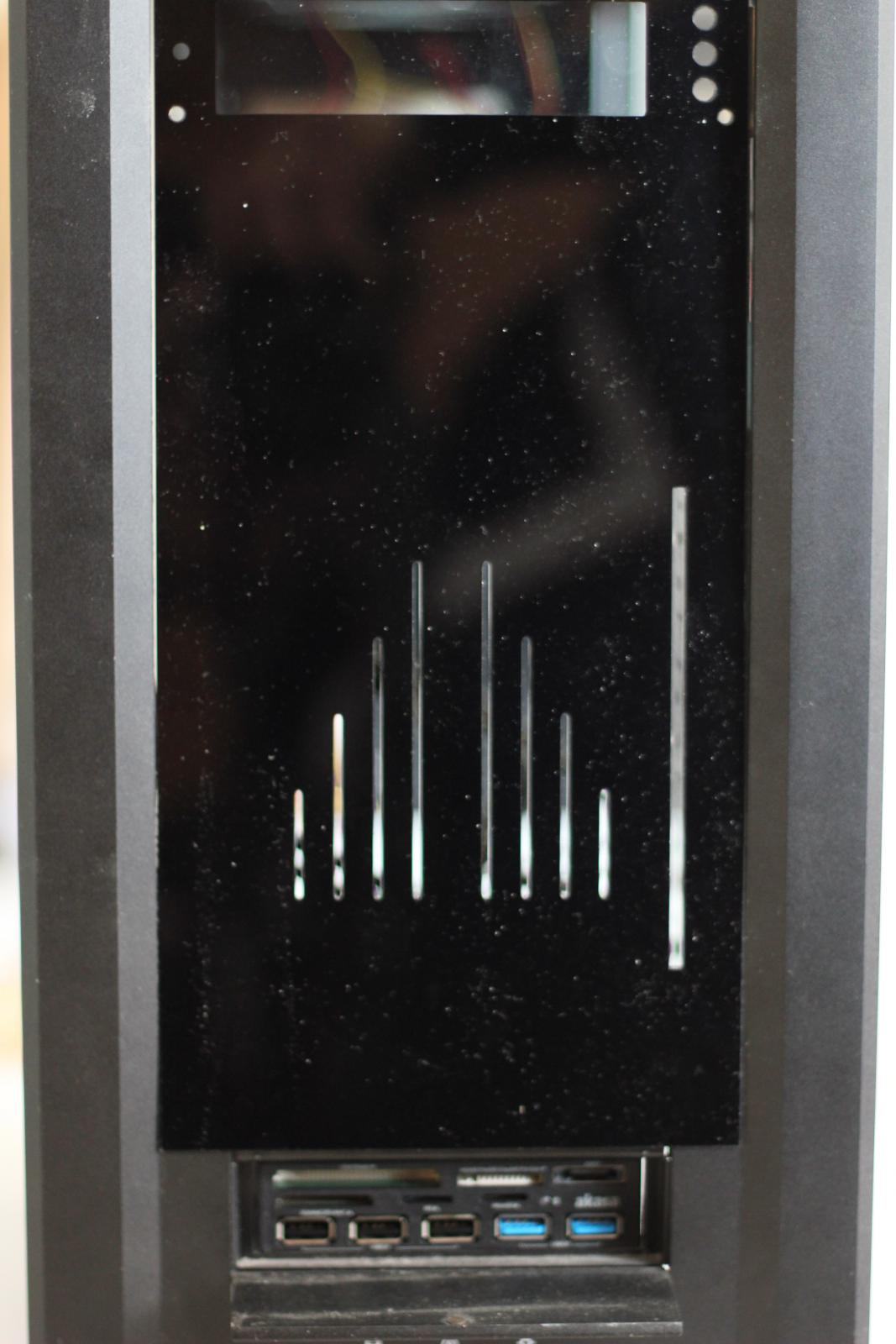

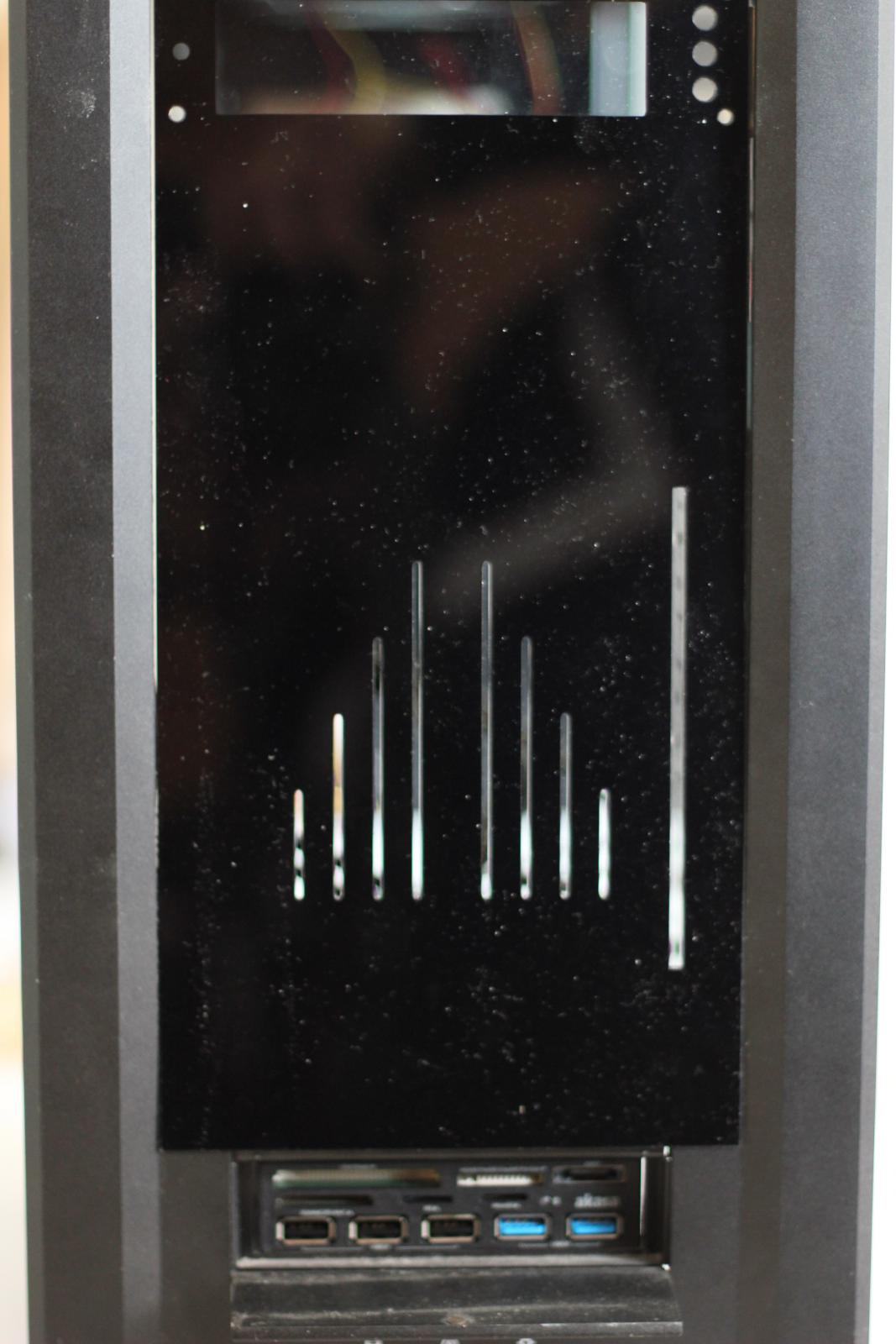

Frontplate und Slight ist von Martma. Stray Mainboardtray und Backplate sind selbstgemacht.

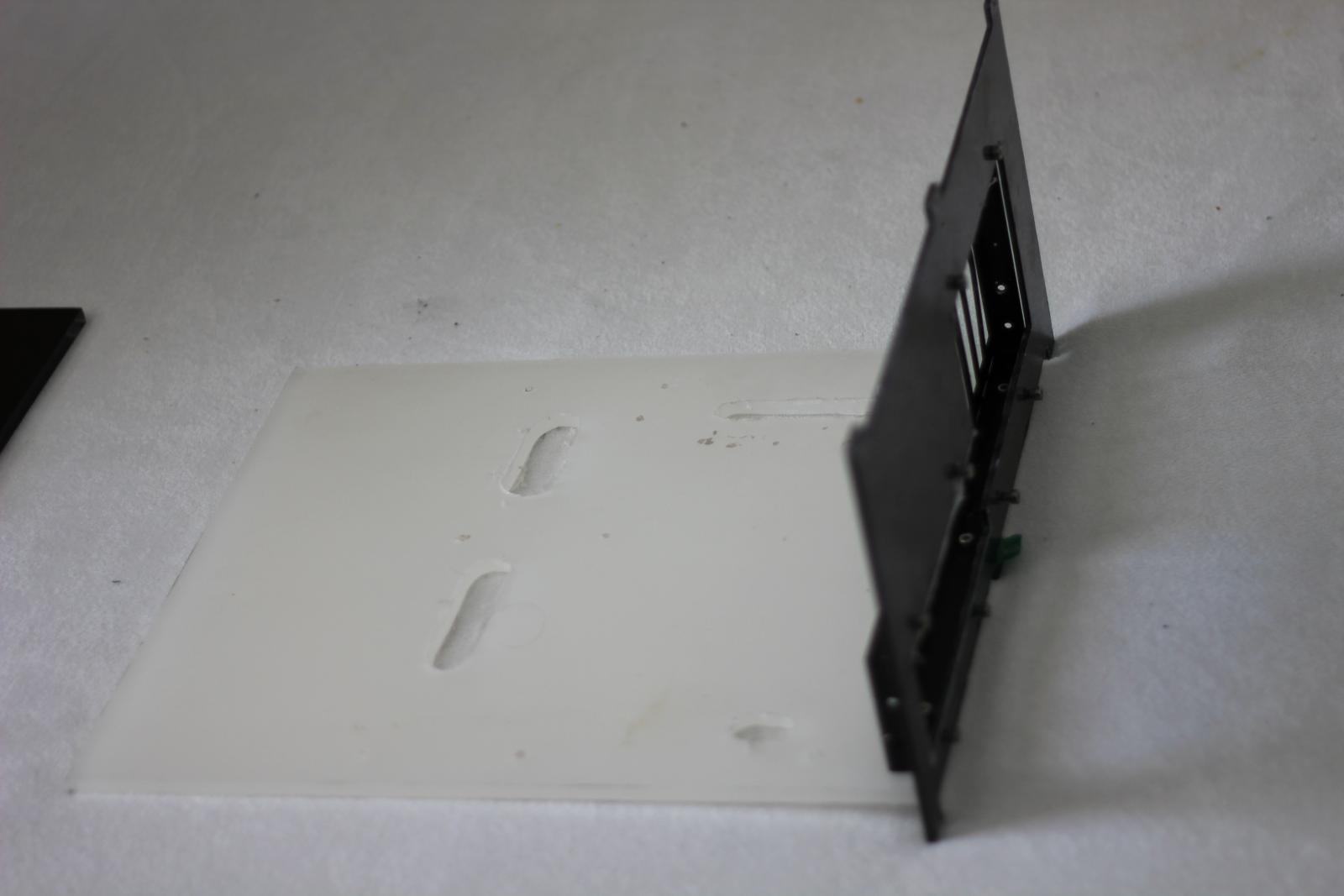

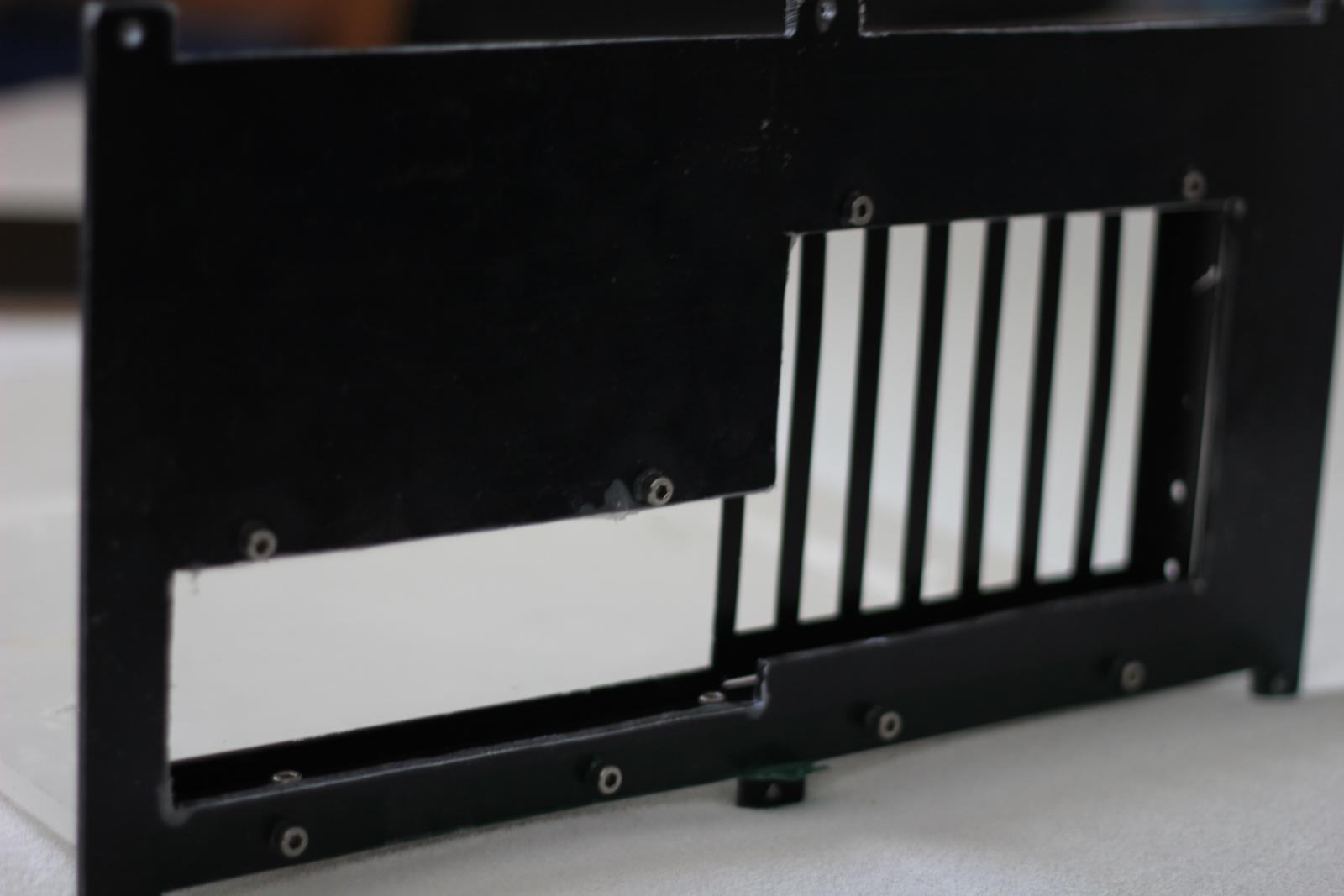

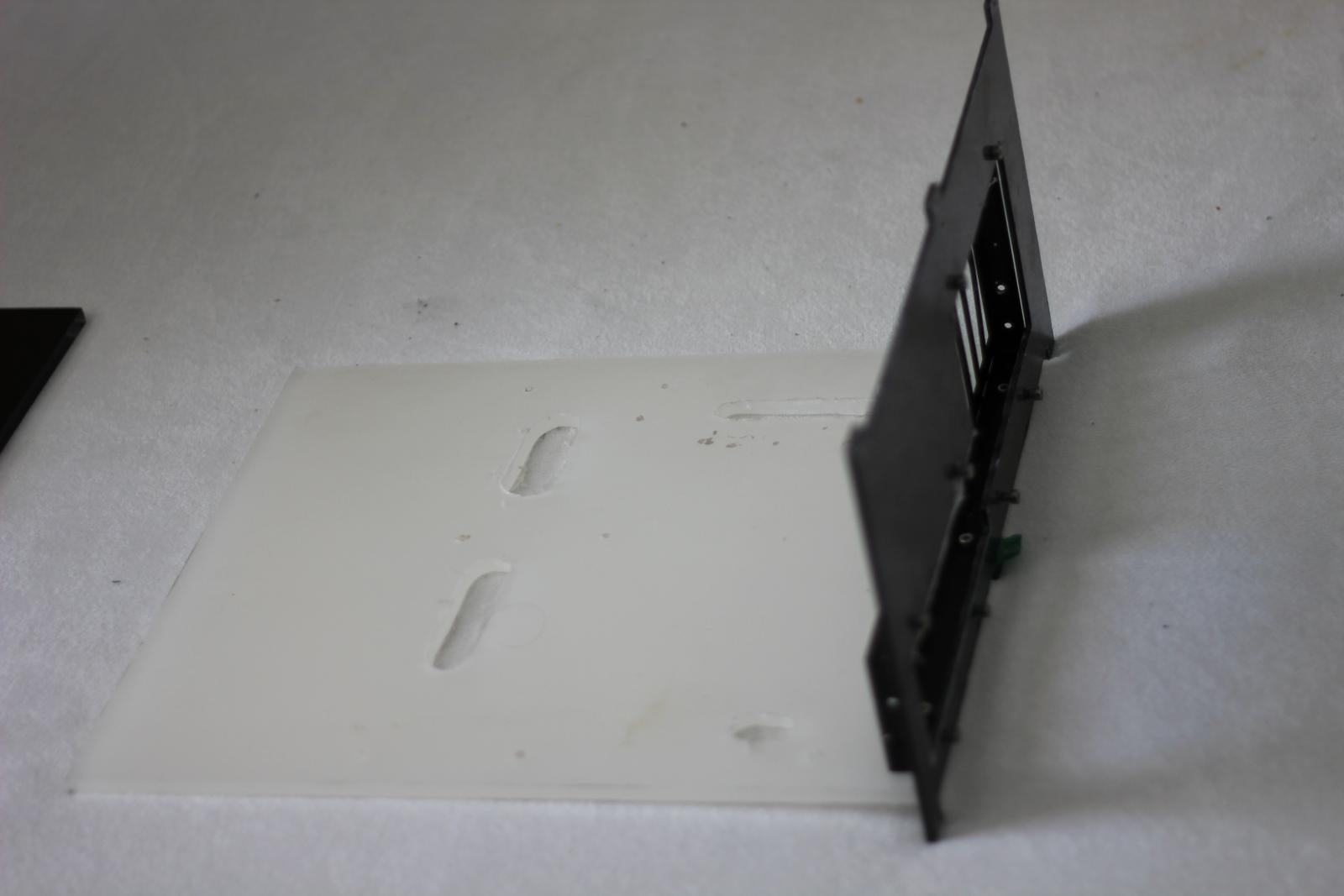

Hier nochmal das Mainboardtray, Backplate und Stray im ausgebauten zustand.




Bei den Kabeldurchführungen bin ich leider nicht ganz gerade gekommen. Da muss ich noch besser nacharbeiten(zum glück hab ich die hinter dem Mainboard versteckt gemacht)
Die Backplate hängt auch um, ca 2mm zu tief.
Da muss ich noch schauen, wie ich am besten nachhelfe.
Entweder den Mainboardtray ober kürzen, oder die Backplate abändern.

P.S.: Endlich habe ich es auch geschafft die Grafikkarte weiter zu übertakten. Dank GPU Tweak 2.2.1.4 kann ich endlich die Spannung erhöhen. Sie läuft jetzt stabil mit 1250/1600 Mhz bei 1.22V Effektiv.

Update:
Gestern hab ich endlich geschafft den Mainboardtray anzupassen. Nachdem ich eine ganze weile mit Abschleifen des Mainboardtrays verbracht habe hat es endlich gepasst.
Zum glück hat nicht allzu Viel gefehlt.
Jetzt mache ich mir Gedanken über die Led Steuerung. Dazu fehlen mir noch ein paar kleine Bauteile die ich leider nirgends finde.
Hat jemand eine Idee wo ich einen Molex-Stromstecker(der für die 5.25" Laufwerke) für Platinen Montage finde? Am besten in schwarz und angewinkelt.

Update 2:
Die Molex Stecker habe ich jetzt gefunden und bestellt.

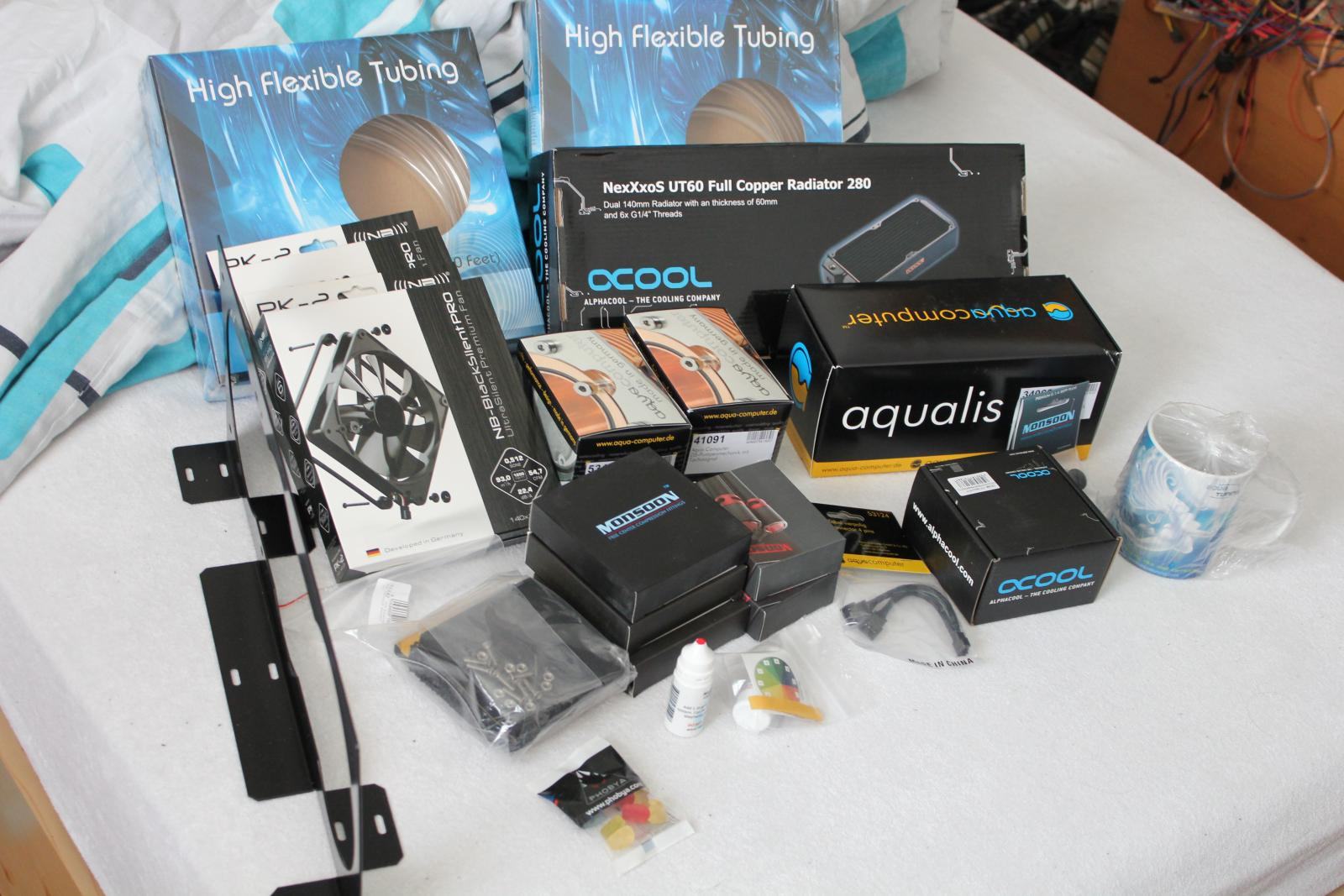

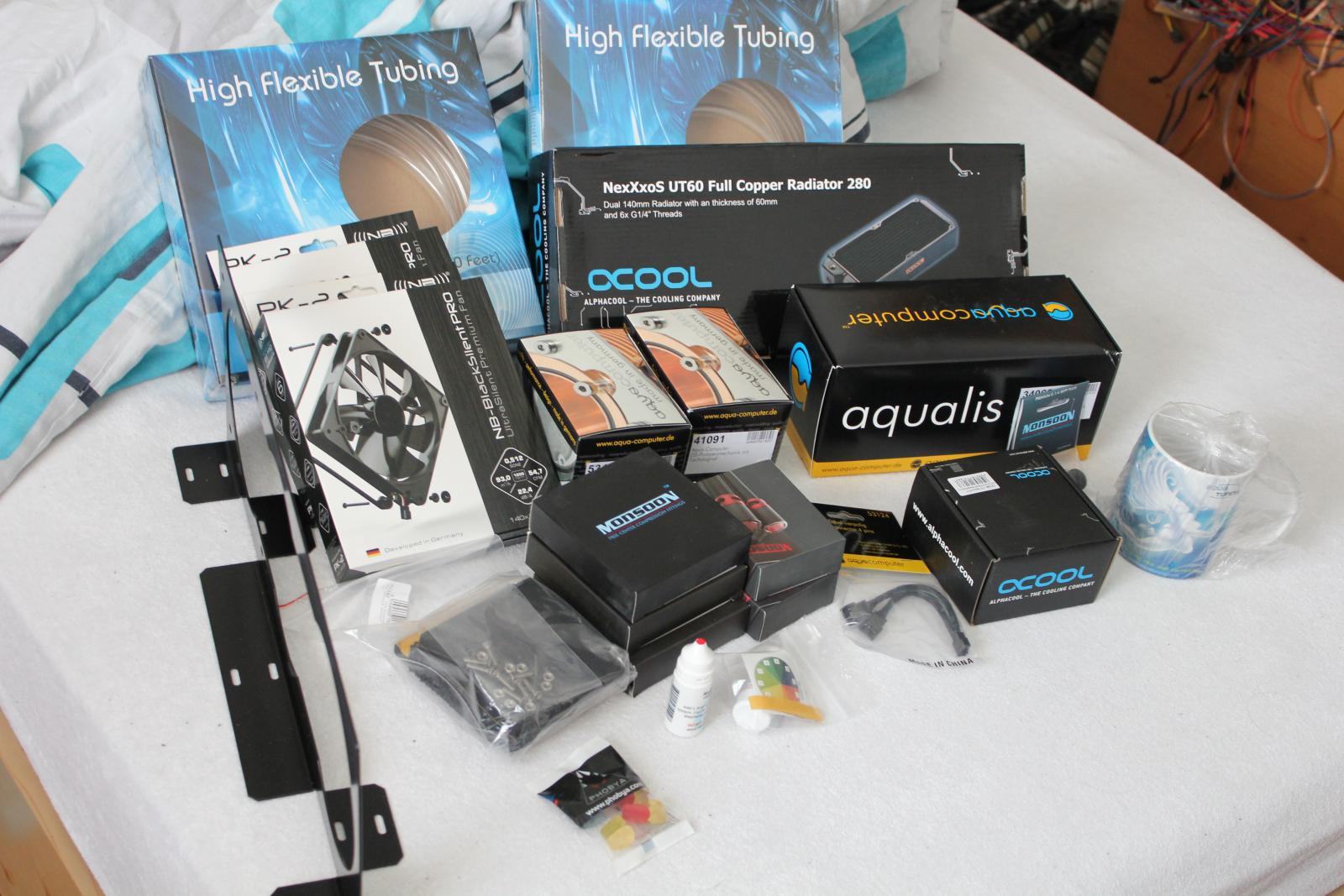

Und endlich ist die Aquatuning Bestellung angekommen.


Für heute habe ich nur mal schnell alles ausgepackt und alles angeschlossen ums durchzuspülen.


Und da kommen schon die ersten Fragen auf:

1.Ich habe mir den Aquatuning - Der Wasserkühlung Vollsortimenter - Aquacomputer aqualis XT 150 ml mit Füllstandsmessung und Beleuchtungsmöglichkeit, G1/4 Aquacomputer aqualis XT 150 ml mit Füllstandsmessung und Beleuchtungsmöglichkeit, G1/4 45354 AGB geholt, und dachte der hat auch den Wassersäulenefekt. In der Baschreibung steht dass man den Zulauf auf dem Mittleren Anschluss machen muss. Der AGB hat aber nur 2 Anschlüsse unten.
2.Habe ich versucht den Füllstandssensor und MPS-DFM anzuschliesen. Über Usb geht's. In Aquasuite sehe ich die beiden MPS Geräte. Aber wenn ich auch Aquabus einstelle, über dem Aquaero komme ich nicht zu den Daten.



[Sgt.Speirs]

Zu 1. kann ich dir sagen, dass nur die "großen" Aqualis den Wassersäuleneffekt haben. Die "kleinen" 100ml und 150ml haben diesen nicht.
