Hallo Freunde des Basteln,

ich versuch mich mal in einem Worklog von meinem neuem Projekt, leider bin ich handwerklich nicht so begabt, darum werden sägearbeiten und Veränderungen am Case nicht stattfinden.
Folgende Teile werden verbaut:

Bitspower Laing DDC Aufsatz
Laing Original-Pumpe DDC-1RT - 12V mit 2x G1/4 Außengewinde
Bitspower Verschlussstopfen G1/4 Zoll - Crystal Lighting für 5mm LED
Lamptron FC Touch Fan Controller 5,25 Zoll - black
Akasa AK-HDA-05 Halterahmen für 2,5/3,5 Zoll in 5,25 Zoll
aqua computer Double Protect Ultra 2l - blue
NZXT Switch 810 Big-Tower - mattschwarz
BitFenix Spectre PRO 120mm Lüfter - weiß 7 Stück
XSPC Crossflow Radiator EX360
XSPC Crossflow Radiator EX240
XSPC Low Profile Radiator EX120 - 120mm
EK Water Blocks EK-RES X3 250 Reservoir
Corsair Professional Platinum Series AX860 Netzteil - 860 Watt
EK Water Blocks EK-Supremacy Clean CSQ - Nickel
PrimoChill PrimoFlex Advanced LRT Schlauch 16/11 mm - klar, 3m
EVGA GeForce GTX 780 Hydro Copper, 3072 MB DDR5, DP, HDMI
XSPC LCD Temperatursensor V2 inkl. 1/4 Zoll Sensor - weiß
Intel Core i7-4820 3,6 GHz (Sandy Bridge E) Sockel 2011 - boxed
Avexir Core Series blue LED, DDR3-1600, CL9 - 32GB Kit
MSI X79A-GD45 Plus, Intel X79 Mainboard - Sockel 2011

Ich werde in laufe der nächsten Tage bzw. Wochen Bilder hochladen um mein Fortschitt zu Dokumentieren und hoffe euch gefällt mein Worklog.

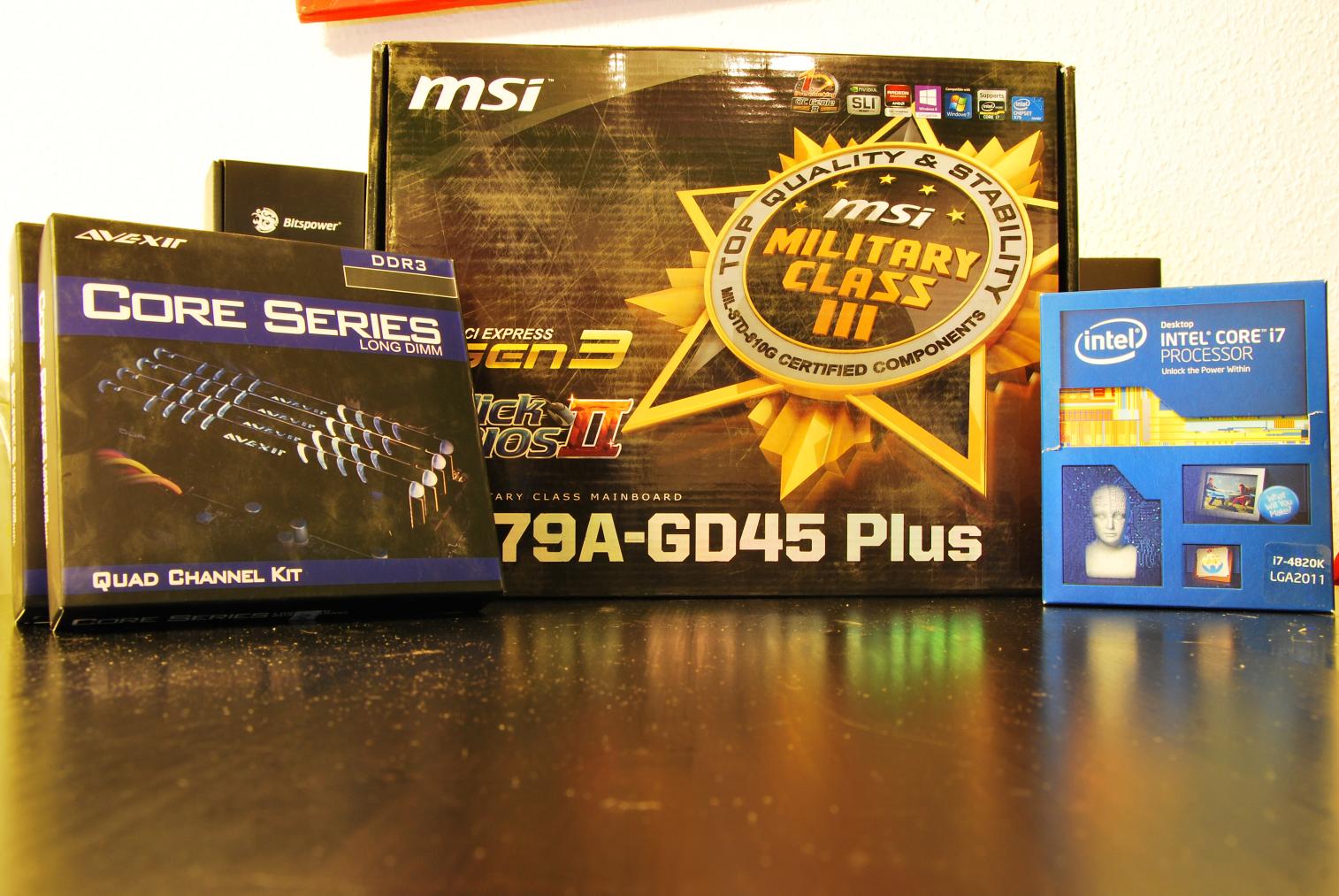

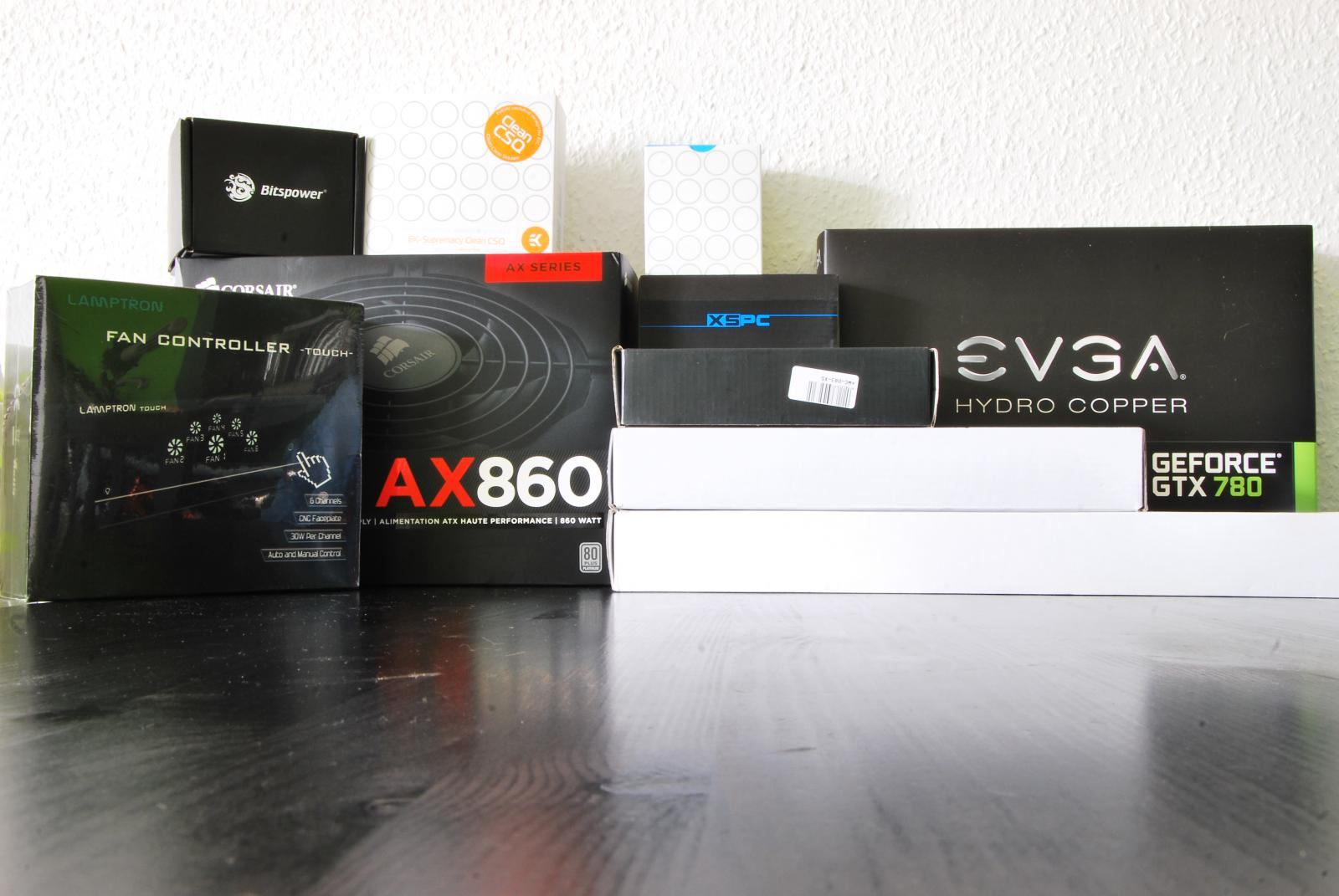

So nochmal alle Teile und die 3 heute angekommen:



[Dillen]

Hi Rallyrennschnitzel,
schaut schon mal sehr interessant aus. Werd ich auf jeden Fall weiter verfolgen.
Ich hätte mir allerdings stattdessen den 3930 prozessor geholt, aber jeder wie er möchte.
Gruß Dillen.

//Ich möchte dich bitten mehrere Bilder von der gtx 780 hc zu machen . (Ich mag den Kühler.)



[PixxelPC]

Abonniert! Bin vor allem auf die Temps mit den Crossflow gespannt



[Rallyrennschnitzel]

Leider verzögert sich der Zusammenbau etwas, da das Gehäuse noch nicht da ist und ich mein Mainboard zu MSI sender werde um das neuste BIOS flashen zu lassen, da sonst wahrscheinlich der Ivy Bridge E nicht erkannt wird.
Falls jedoch einer einen Sandy Bridge E zur verfügung hat damit ich mir das neuste BIOS draufspielen kann, kann er mir den auch gerne zusenden, ich werde diesen auch wieder zurück schicken nach dem Update.



[Rallyrennschnitzel]

Unerwartet kam das Gehäuse heute an, jedoch muss ich mein Mainboard gegen ein anderes tauschen was aber schon bestellt ist sowie die fehlenden Fittings, dies sollten noch die Woche ankommen.
Dann folgen auch Bilder.
@ Dillen, auch von der GTX 780 HC



[Rallyrennschnitzel]

Sooo jetzt mal ein paar Bilder.

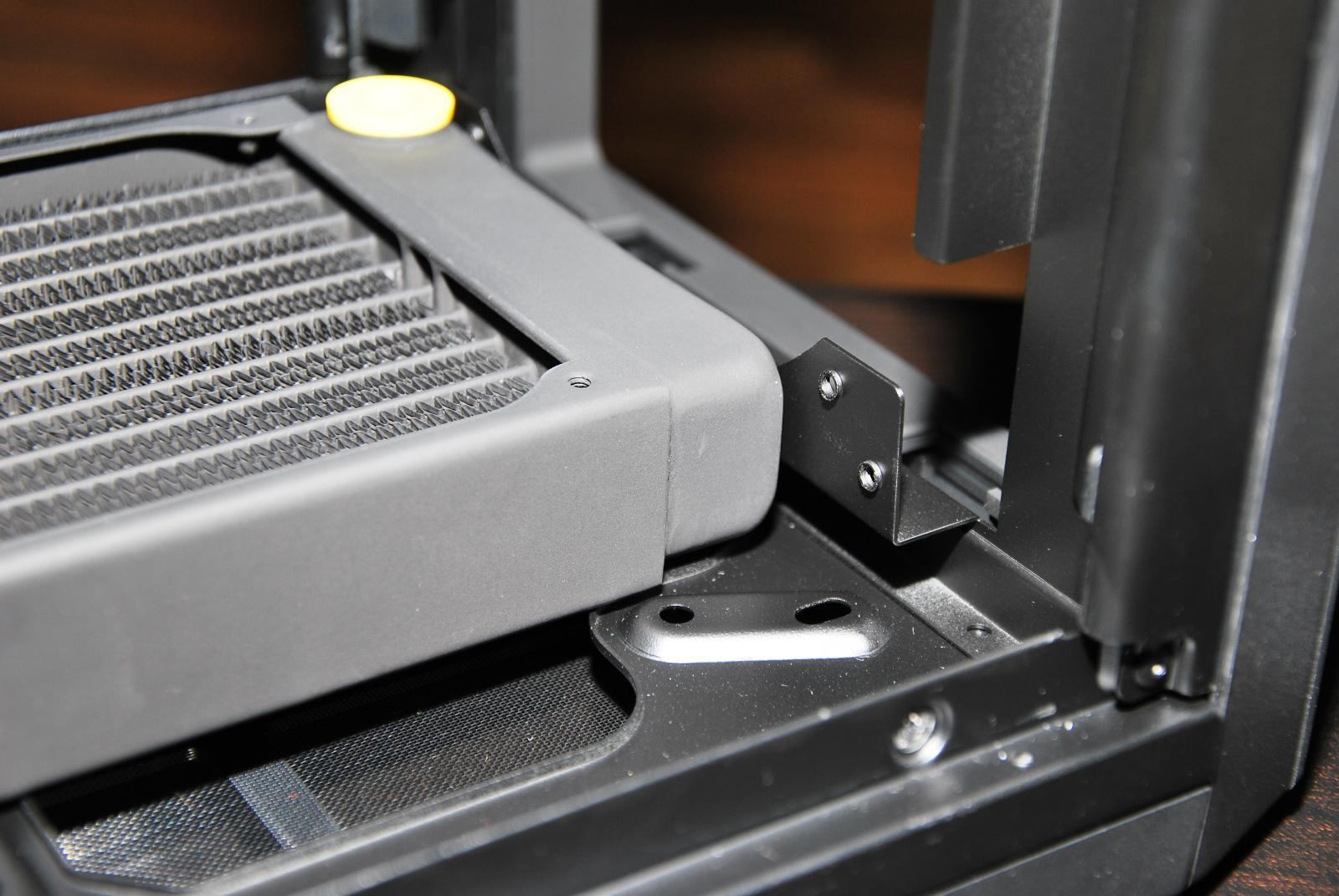

Da der Crossflow etwas länger ist als die normalen 240mm, muss wohl die untere Lüfterhalterung weg, dann sollte das passen.

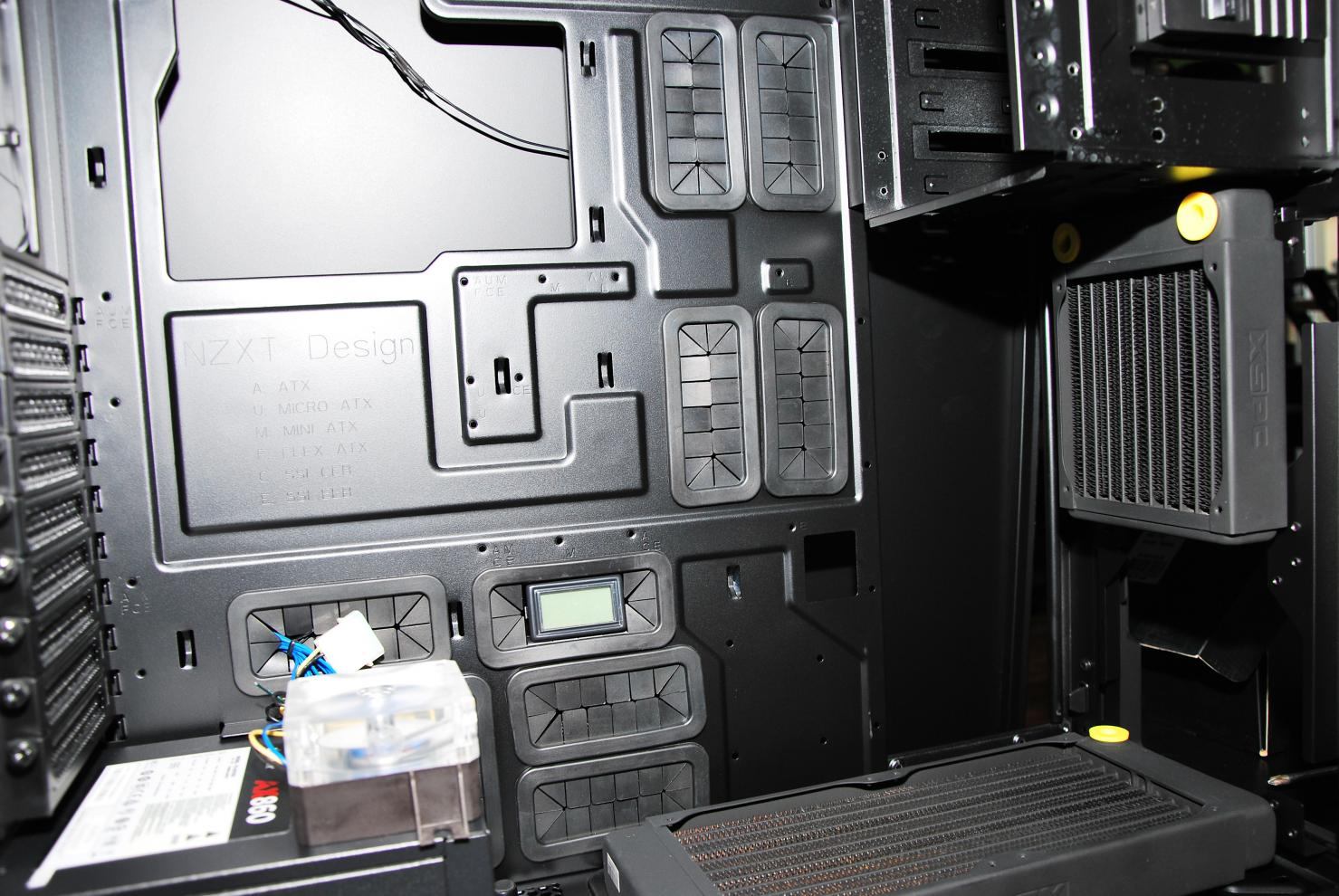

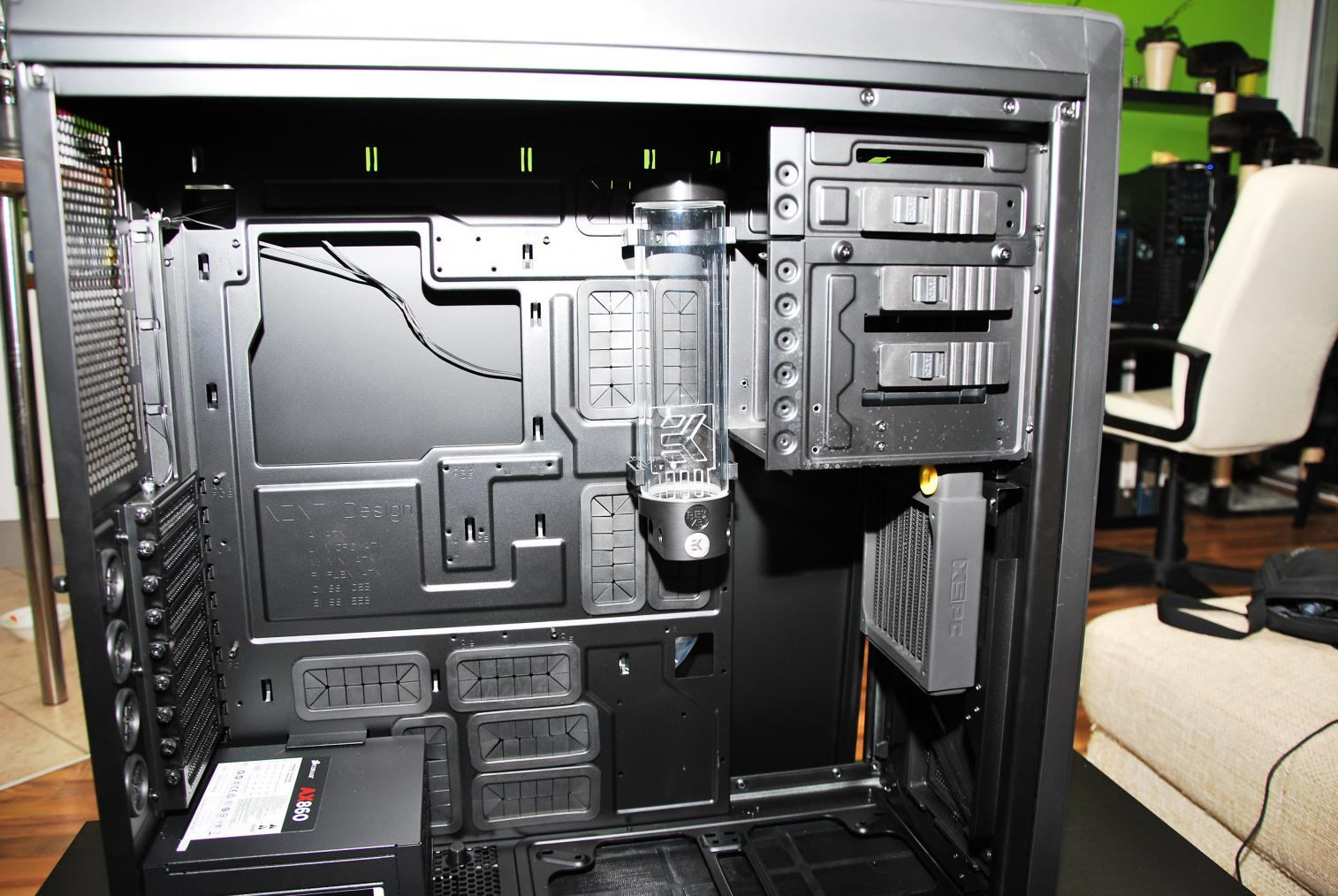

So ist mein grober Aufbau geplant, die Pumpe kommt auf das Netzteil, der Temperatursensor wird in die Kabelführung gesteckt (und das hält) und der 120mm kommt in die Front und wird von vorne mit einem 140mm belüftet.

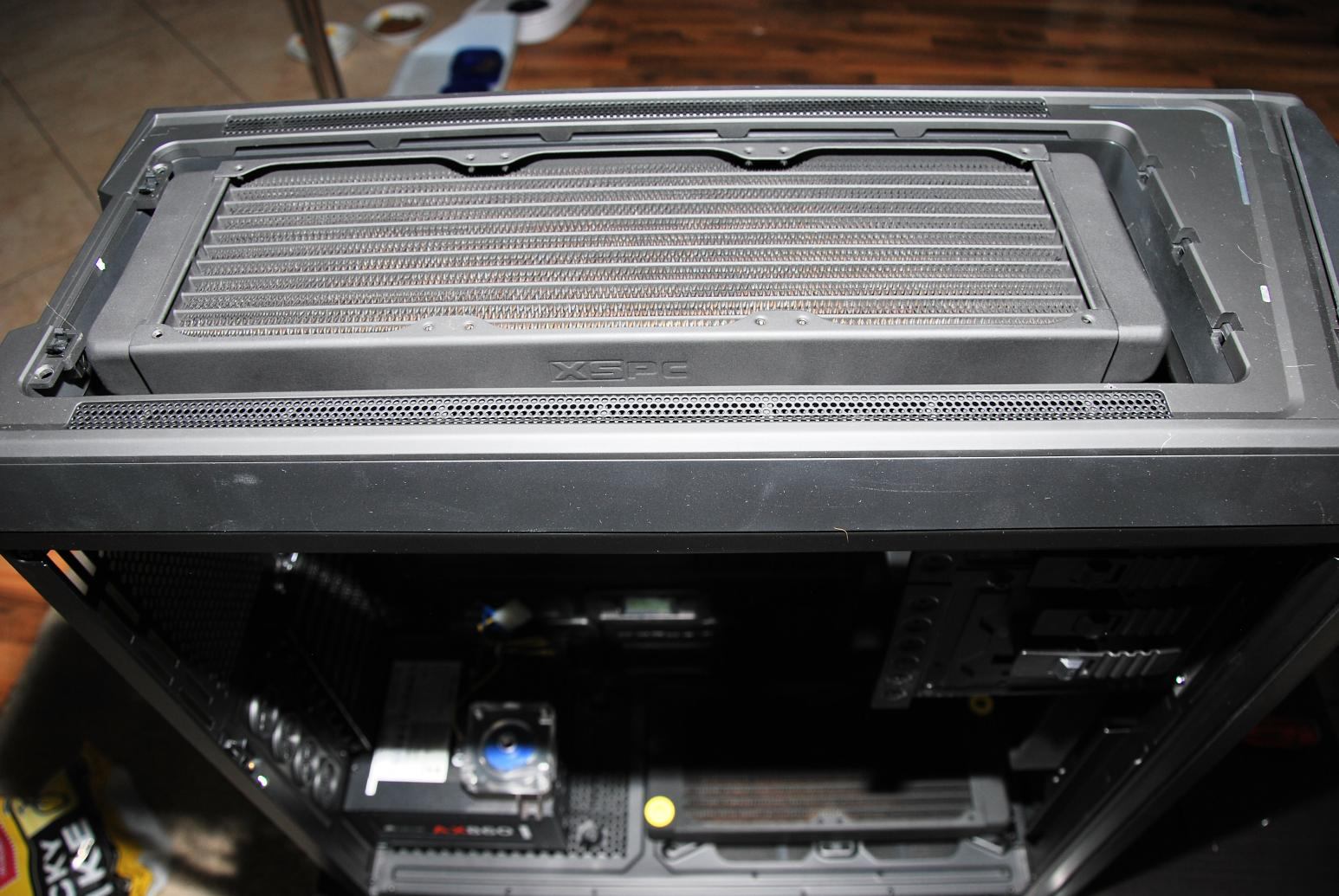

Der 360mm Corssflow kommt oben hin, da muss auch noch was am hinterem Ende gedremelt werden, da sonst der Ausgang blockiert ist.

Wenn Ihr noch Verbesserung oder Ideen habt, lasst es mich wissen, evtl kann ich was umsetzten.
Das wars erstmal von mir, mehr sollte es am Wochenende geben.



[PixxelPC]

was guckt den bei dem mittleren Bild auf der einen Kabelöffnung?



[Sraw]

Wird wohl ein Temperatursensor sein. Das was da rausschaut ist das Display.



[Rallyrennschnitzel]

Ja das ist ein Temperatursensor, wie auch unter dem Bild beschrieben.



[PixxelPC]

ops hab ich überlesen... Hast du eigentlich gute Erfahrungen mit den Xflow-Radiatoren gemacht oder warum hast du die gewählt? Oder "nur" wegen der Optik?



[Rallyrennschnitzel]

Erfahrung nicht, außer das was im Internet steht. Aber der Eingang bzw. Ausgang ist recht günstig zum verlegen der Tubes.
Und ich werd sehen was die Temperaturen am Ende sagen.
Die Lüfter sollen ja auch <1000rpm drehen damit das System schön leise bleibt und da waren die Crossflow recht gut bei den Test's.
Wir werden es sehn.



[Rallyrennschnitzel]

So, heutsind wieder 2 Teile gekommen

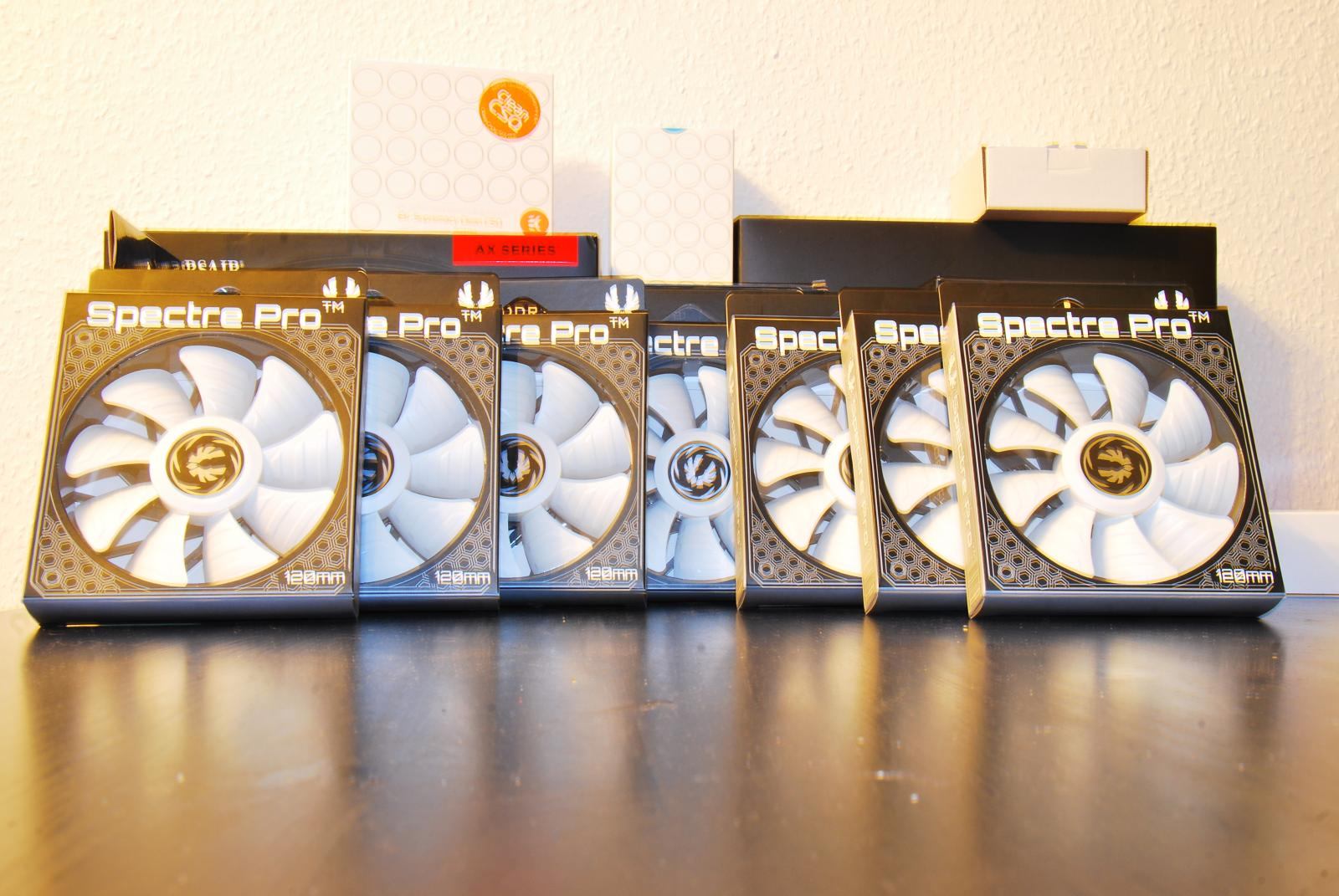

7 x BitFenix Spectre PRO 120mm Lüfter - weiß

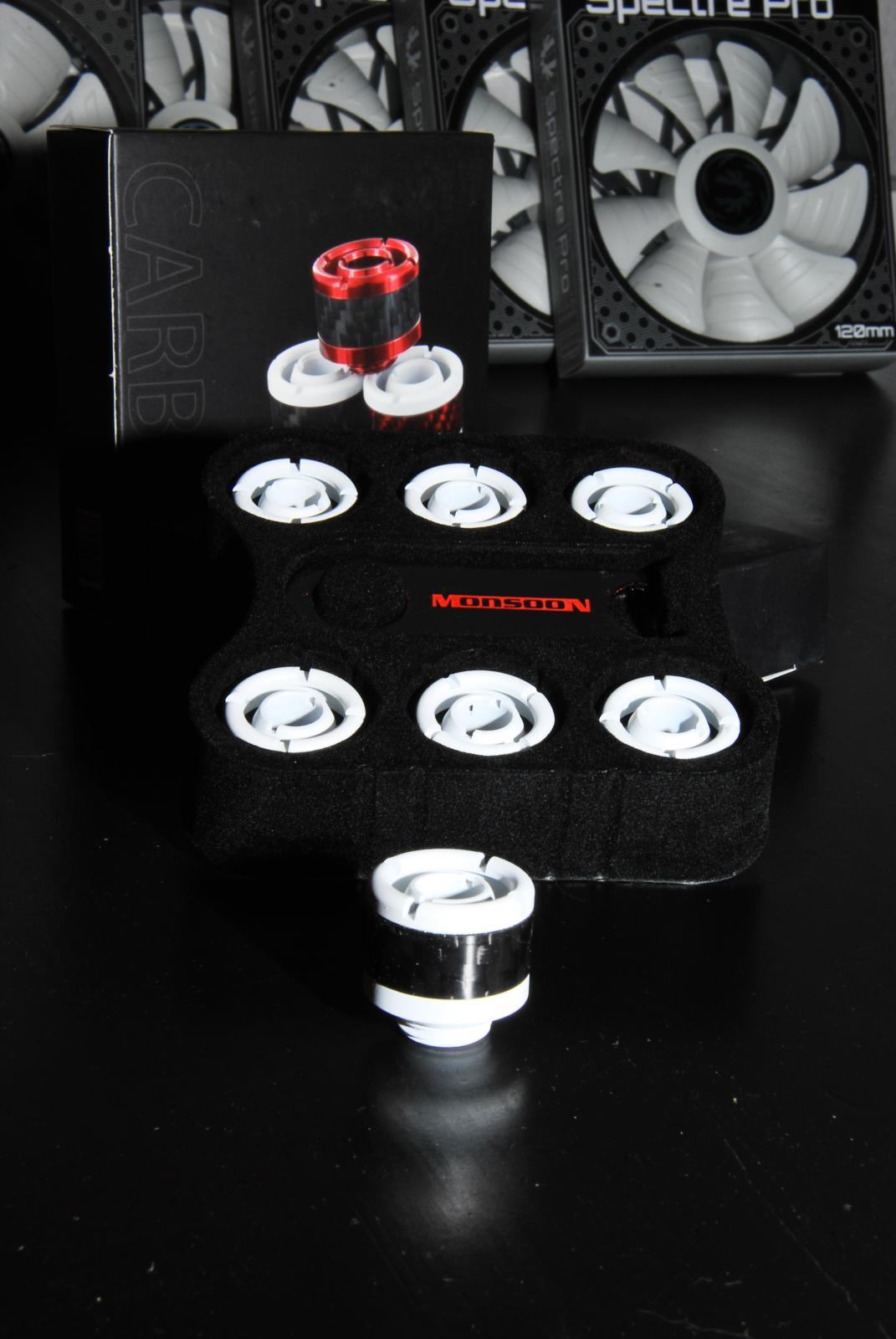

14 x ModMyToys 16/11mm (ID 7/16" OD 5/8") Anschraubtülle gerade - White + Black Carbon

Um den AGB zu befestigen hab ich Mainboard Abstandhalter genommen mit M3 Gewinde.



[Rallyrennschnitzel]

und wieder einmal etwas geschafft.

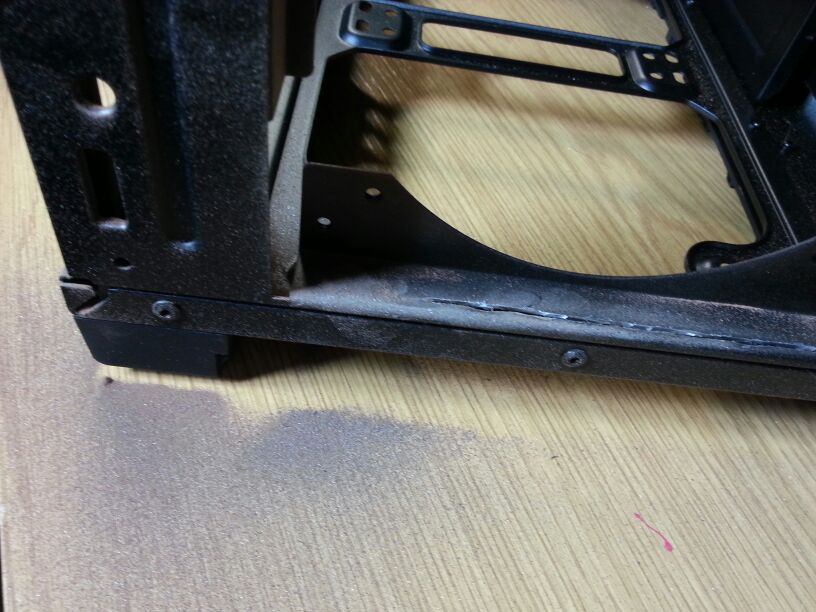

Und da ist die untere Lüfterhalterung ab, jetzt ist platz für den 240mm Radiator und oben hab ich für den Radiatorausgang platz geschafft

Jetzt müssen nur noch die anderen Teile kommen wie Mainboard und die restlichen Fittings und dann sollte dem Zusammenbau nix mehr im wege stehn, außer die Freundin...



[Rallyrennschnitzel]

Da das neue Mainboard doch da war, nur beim Nachbar, konnte ich heute schon weiter machen und jetzt muss ich nur noch auf die restlichen Fittings warten und dann sollte dem Starten nix mehr im Wege stehen.

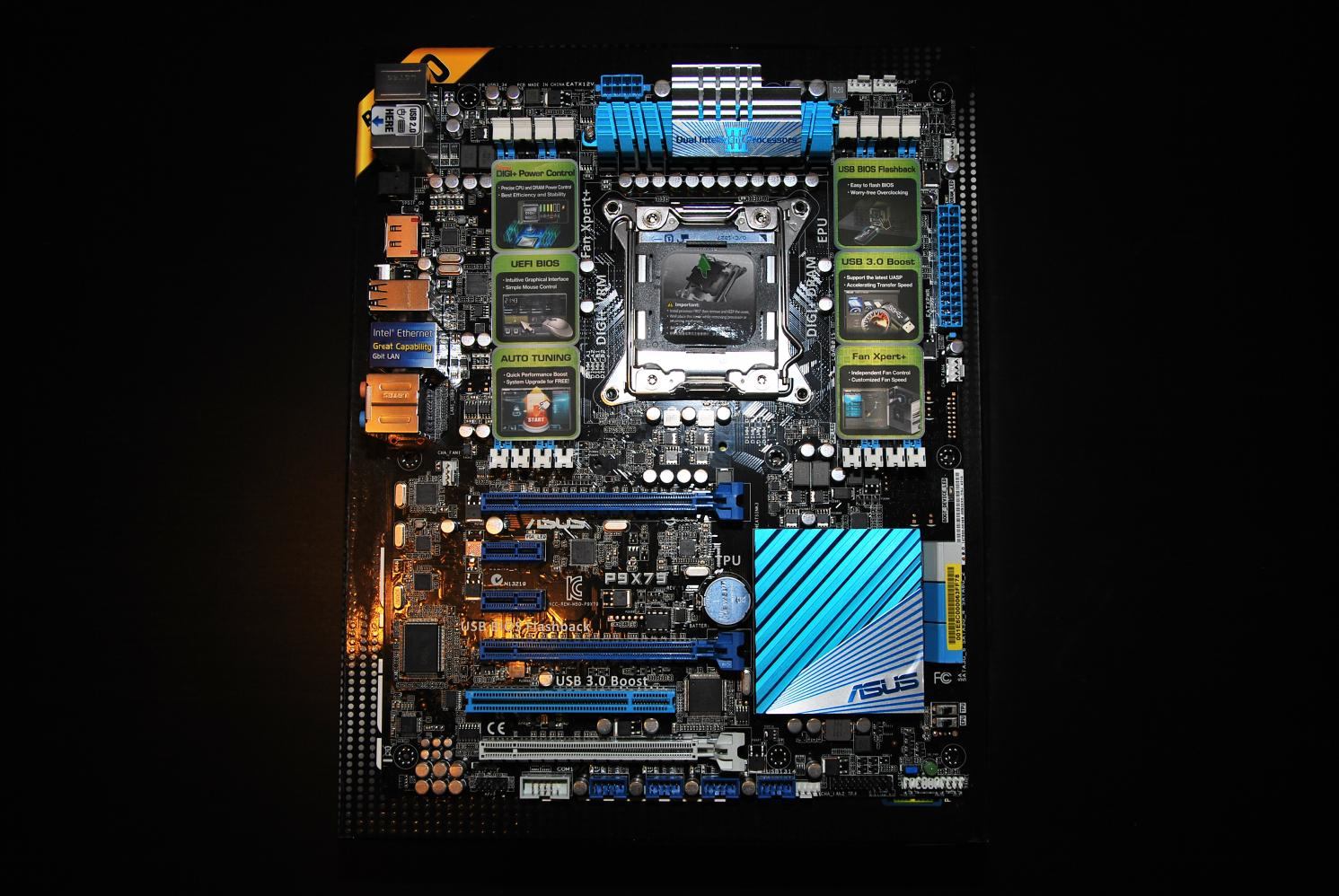

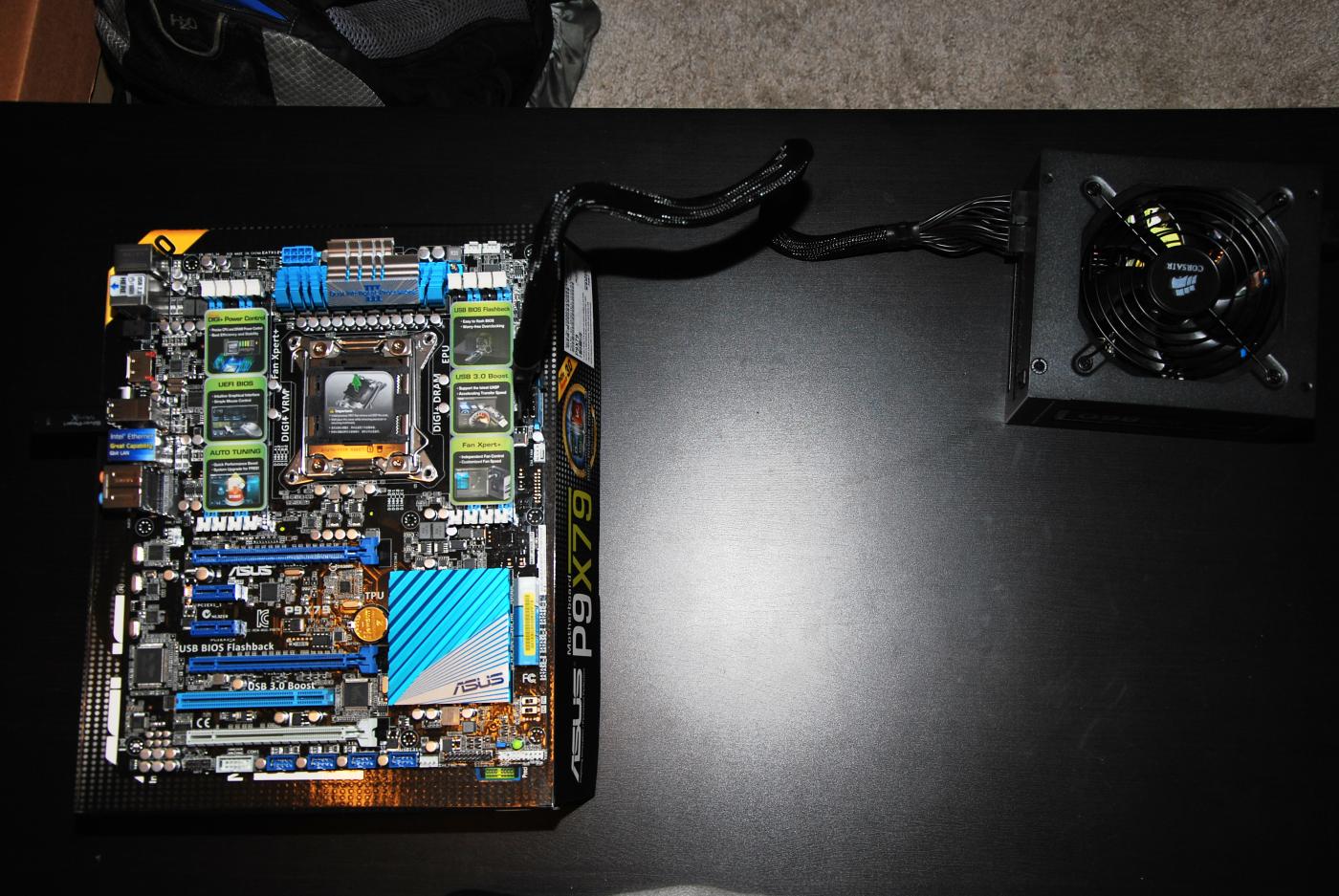

Das neue Board, ASUS P9X79


Beim BIOS Flashen

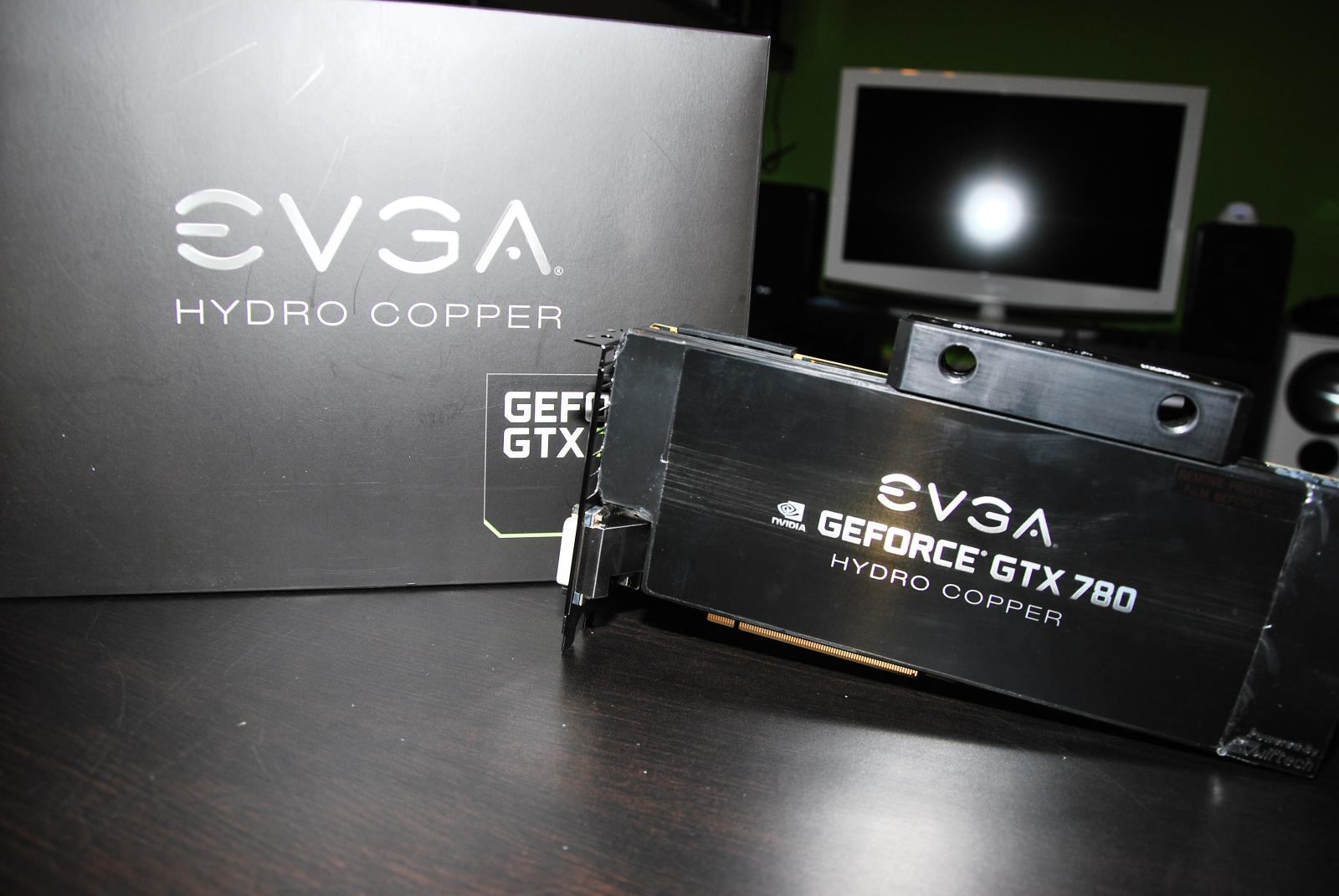

Die EVGA GTX 780 Hydro Copper

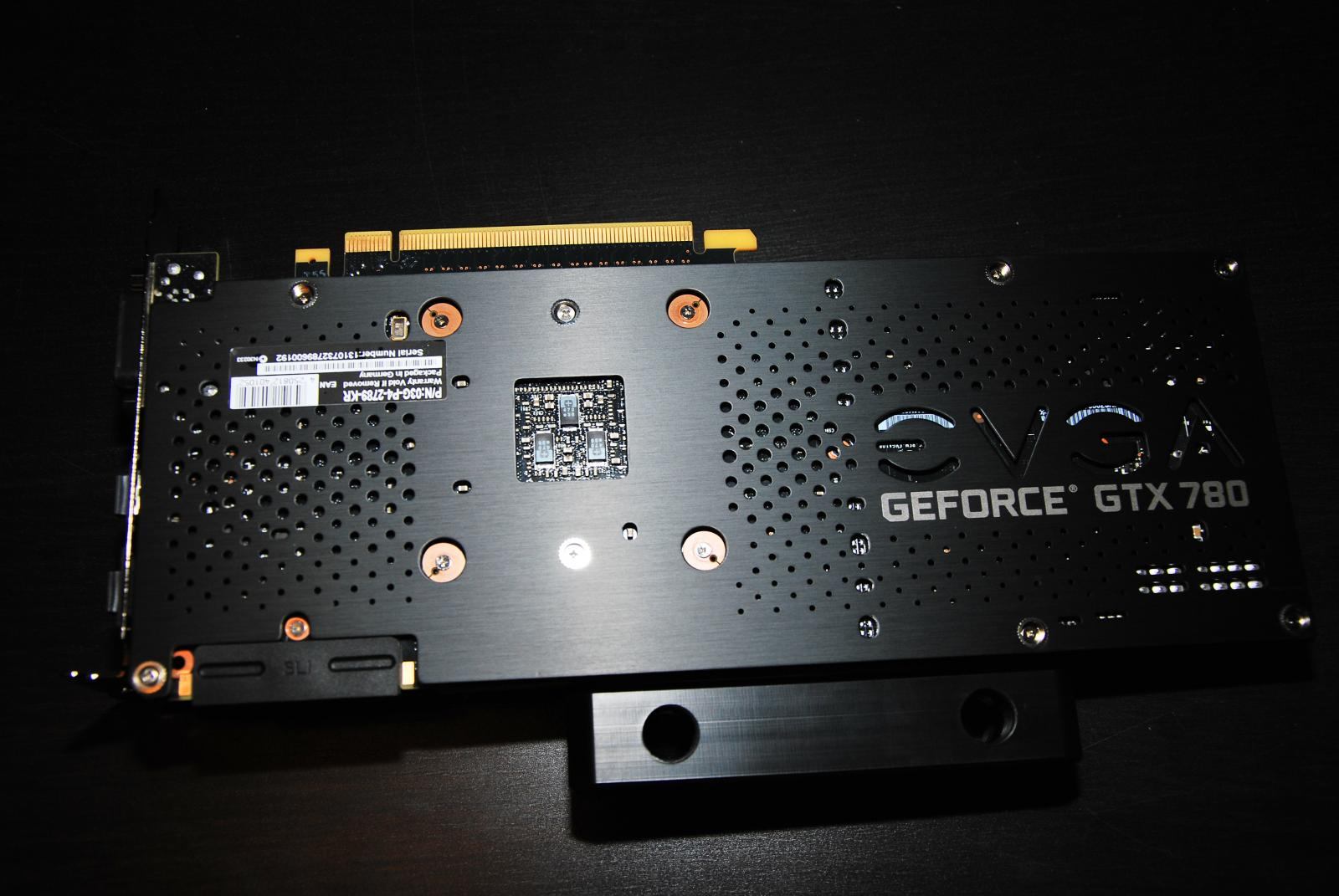

Die Rückseite der EVGA GTX 780 Hydro Copper

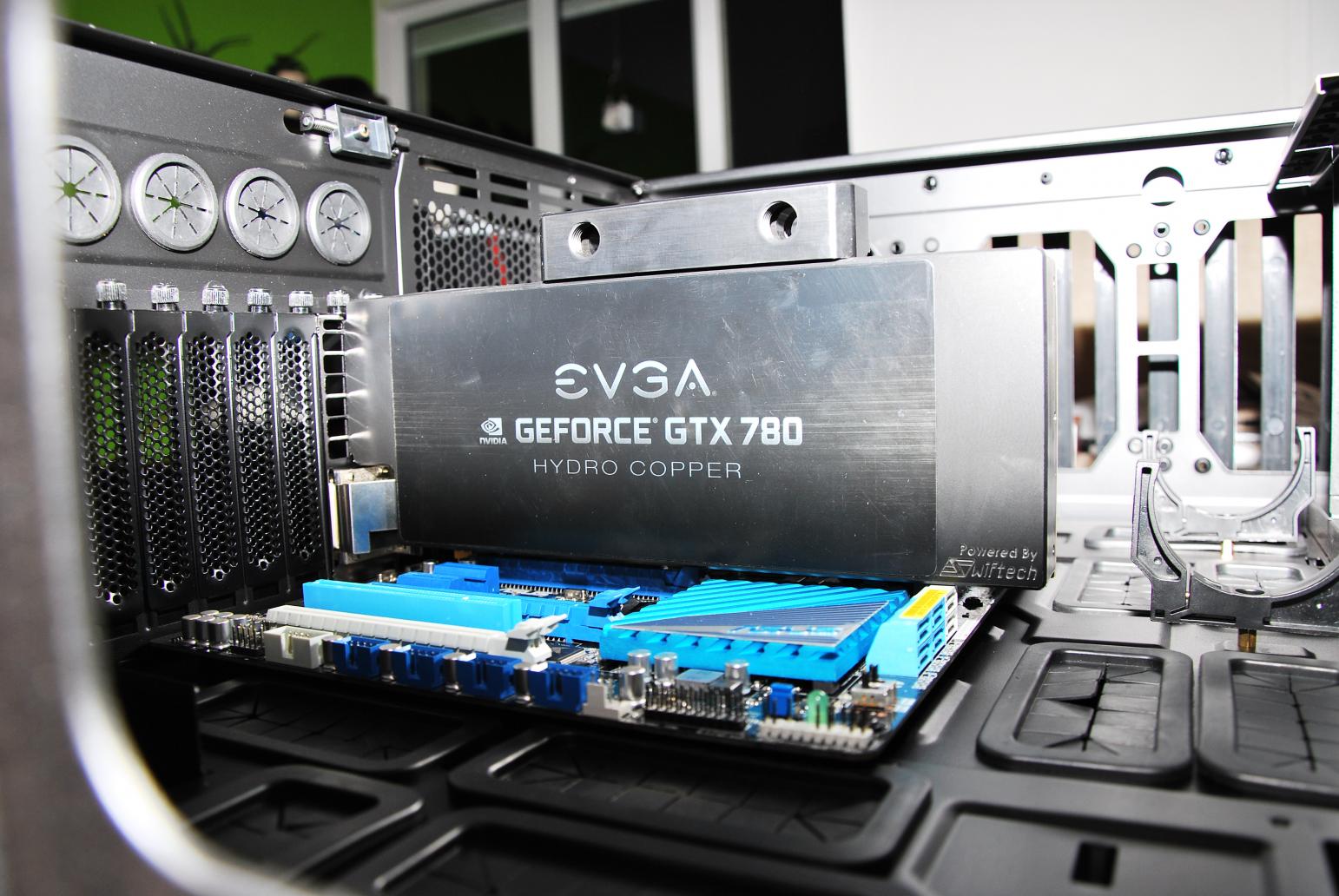

Die GTX eingebaut



[Rallyrennschnitzel]

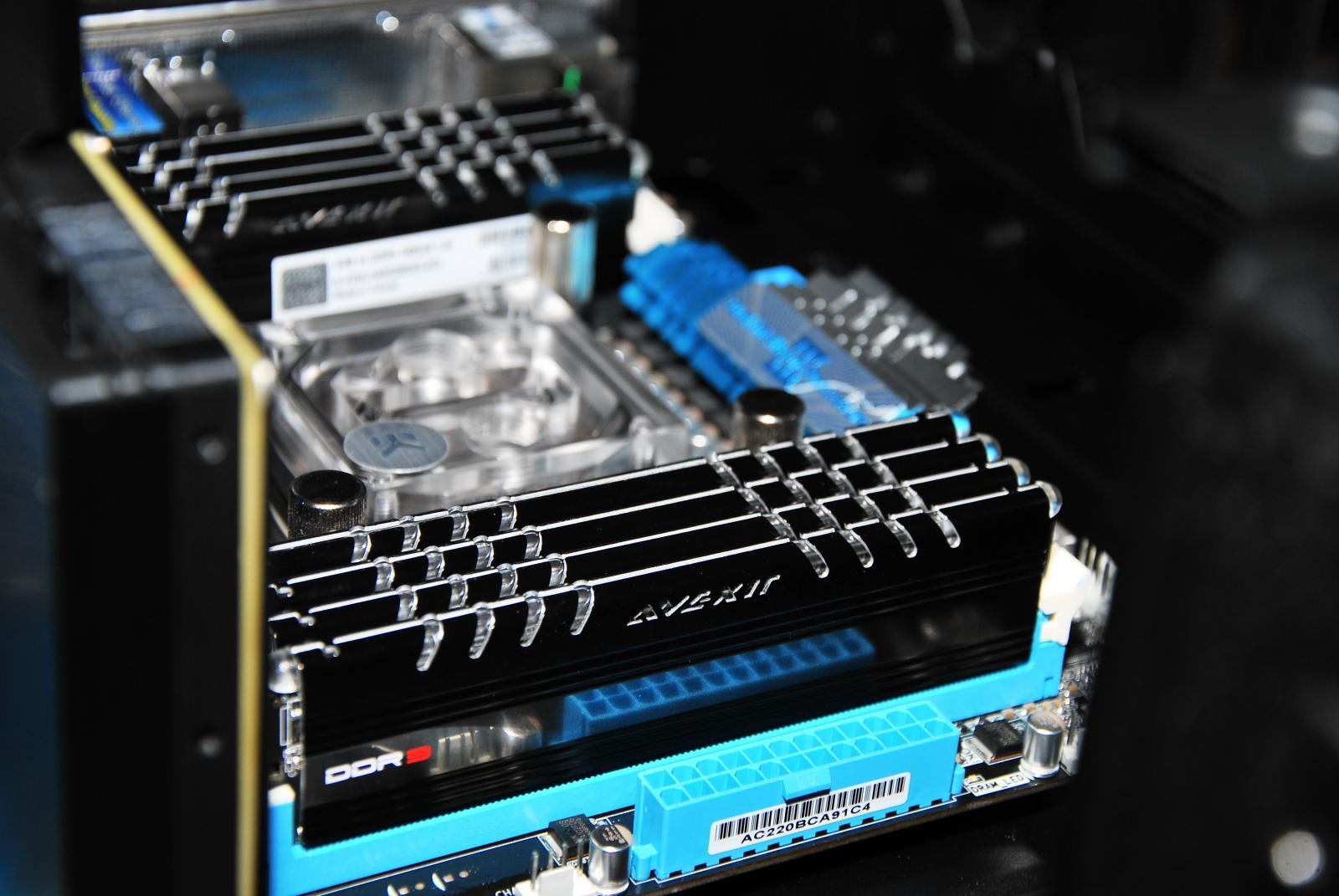

Avexir Core Series blue LED 32GB, ich bin gespannt wie die Leuchten

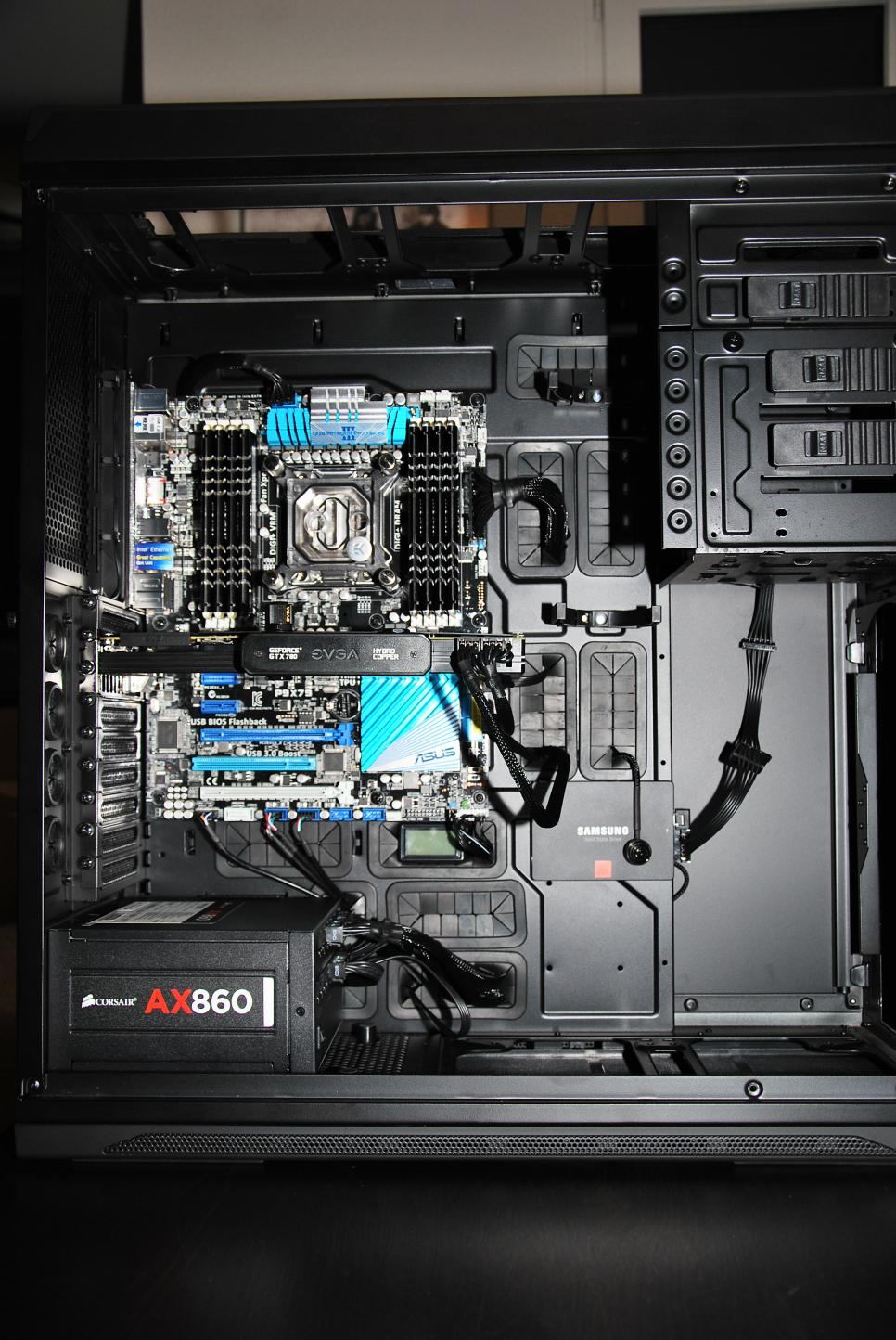

Und das is der jetzige Status, wenn alles gut läuft sollte der PC nächstes Wochenende laufen und wenn ich es die woche noch schaffe, werd ich de Fittings schon anbringen sowie die Radiatoren durchspülen, die Lüfter und die Lüftersteuerung anbringen.
Das war's erstmal von mir



[Rallyrennschnitzel]

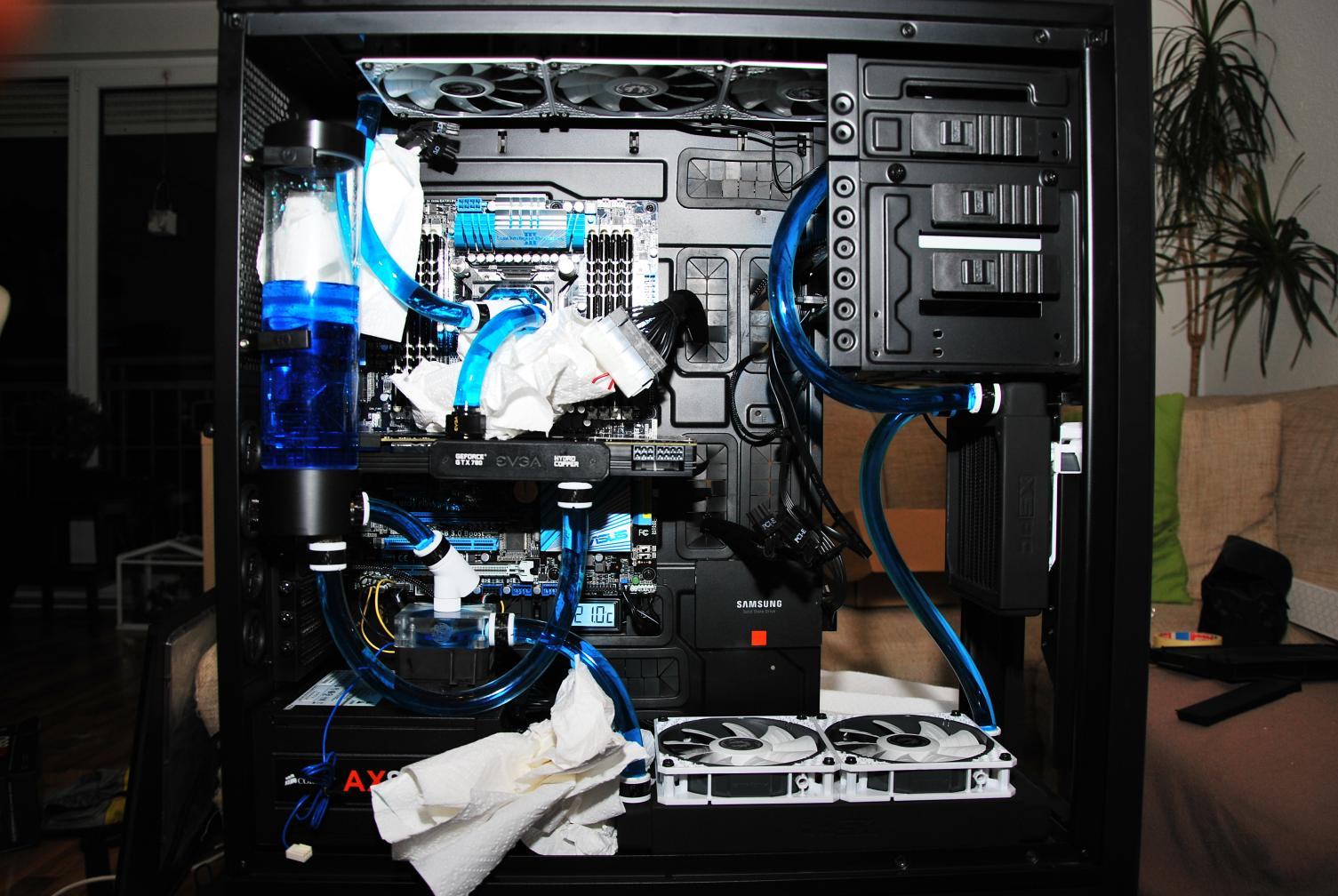

Hier noch ein Bilder beim befüllen


Und vom fertigem Rechner.

Wenn ich mal Zeit habe, werd ich noch besser machen

Zu den Temperaturen, da ich noch nicht die grafisch anspruchsvollen Spiele drauf hab, konnte ich nur Diablo 3 im Hauptmenü laufen lassen. Da ging die Wassertempertur auf ~29°C, und die Lüfter waren bei ca 50%.
Wenn ich neue Bilder habe bzw. mehr Inormation zu den Temperaturen werd ich mich wieder melden.
Bis dahin



[PixxelPC]

Sehr schick

Das Wasser und die Schläuche muss ich mir merken. Sehen richtig geil aus.



[Rallyrennschnitzel]

Danke.
Das Wasser und die Schläuche kannst du ja von oben entnehmen.



[PixxelPC]

Jup. Hoffe ich denke dran, wens bei mir soweit ist. Gerade leider alles Geld weg... Und hab so richtig Bock drauf ne WaKü zu baun



[Rallyrennschnitzel]

Macht spaß, is aber auch manchmal ganz schön tricky.



[PixxelPC]

Mach mich nur noch heißer drauf Ich hoffe ich bekomm in Singapur günstig an ne 780 oder ne 770 + Zubehör für WaKü. Dann meine 770 weg und irgenwie nen Prime (wenn es denn jemals erscheint ) gewinnen und die WaKü noch irgendwie bezahlen xD



[Rallyrennschnitzel]

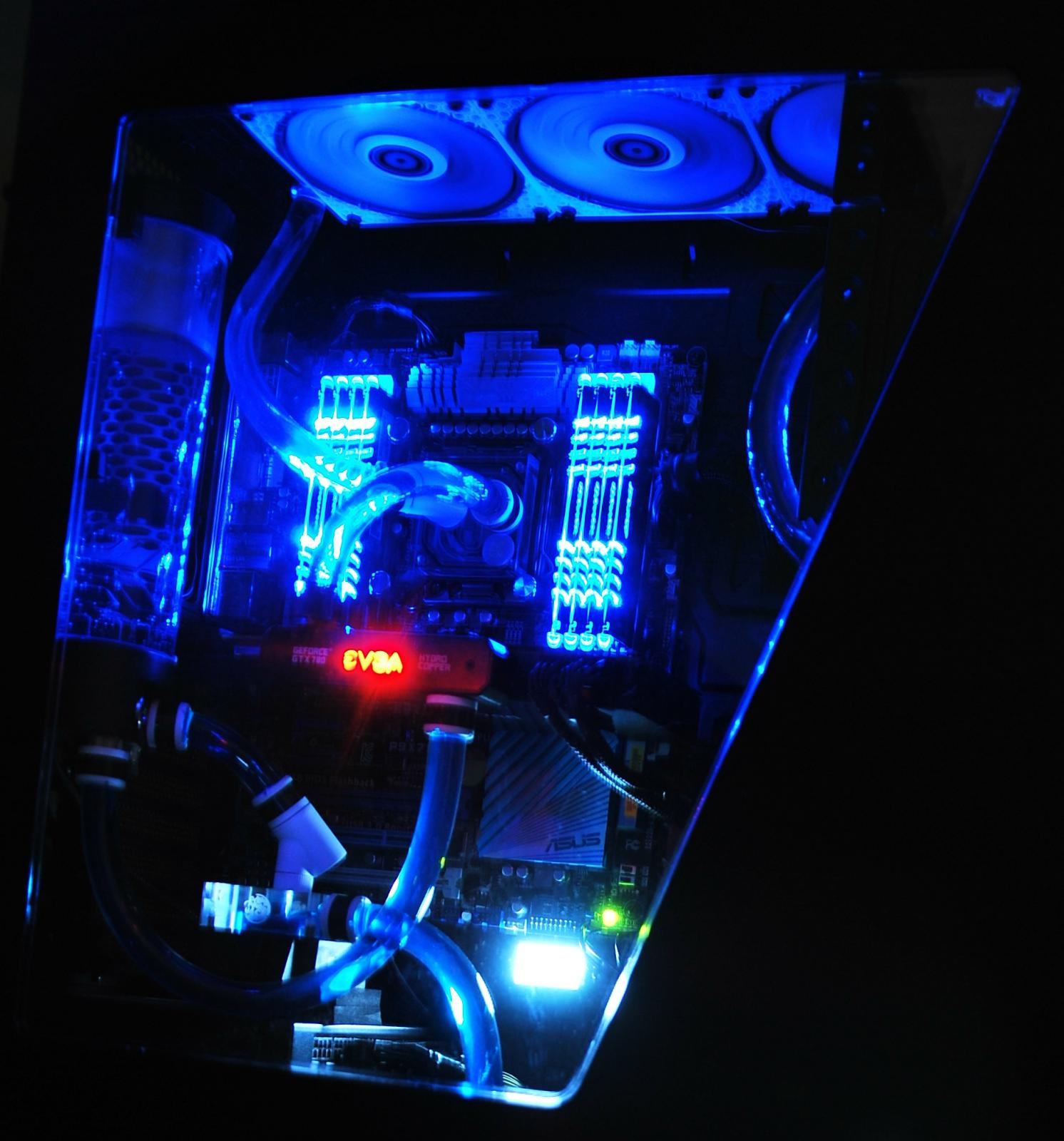

Hier nochmal ein Bild mit langer Belichtungszeit



[PixxelPC]

Haammmeeerrr

PS: In deiner Signatur steht 4820K, heißt der net 3820X?



[Rallyrennschnitzel]

Nein, ist der neue i7 Ivy Bridge-E



[Rallyrennschnitzel]

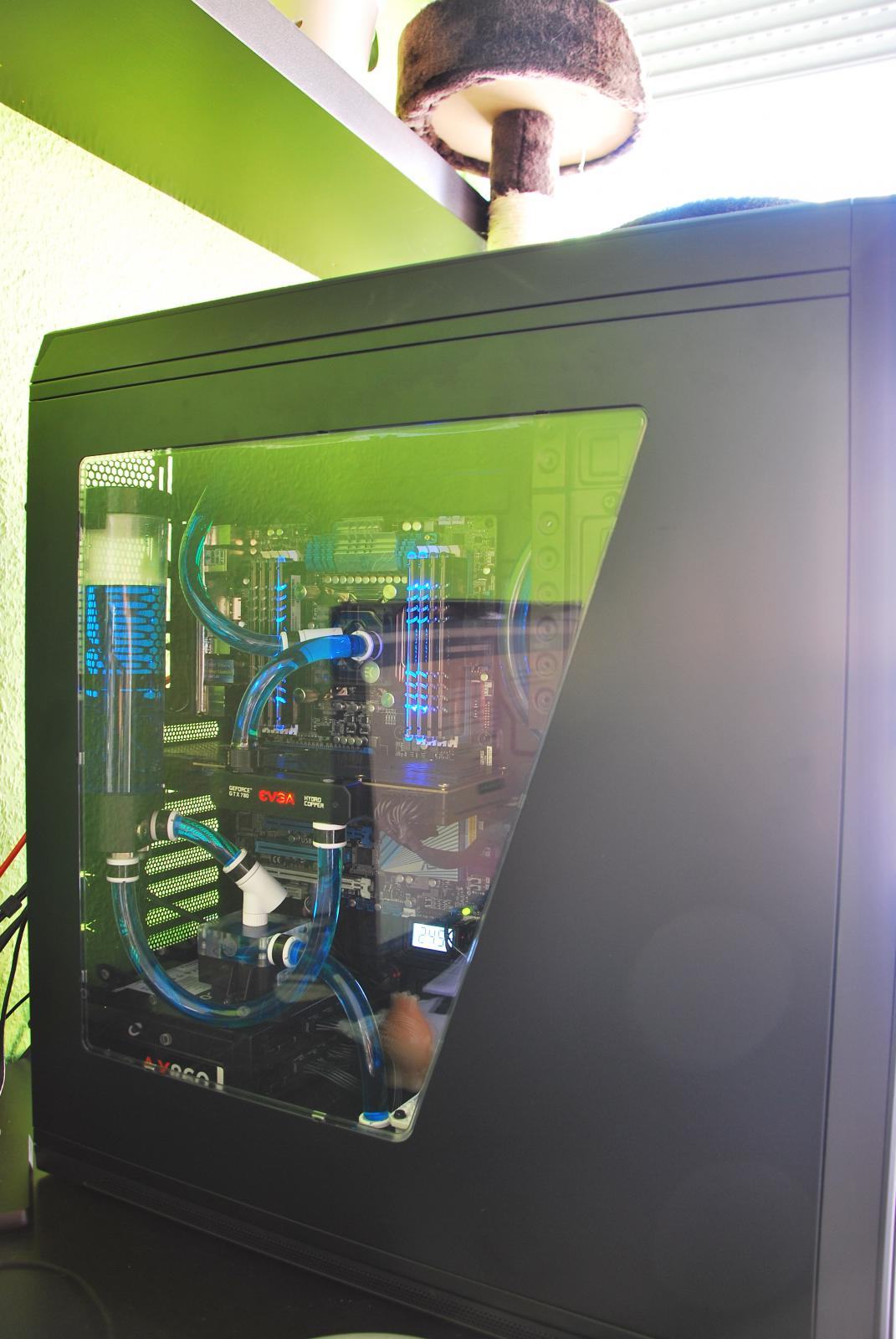

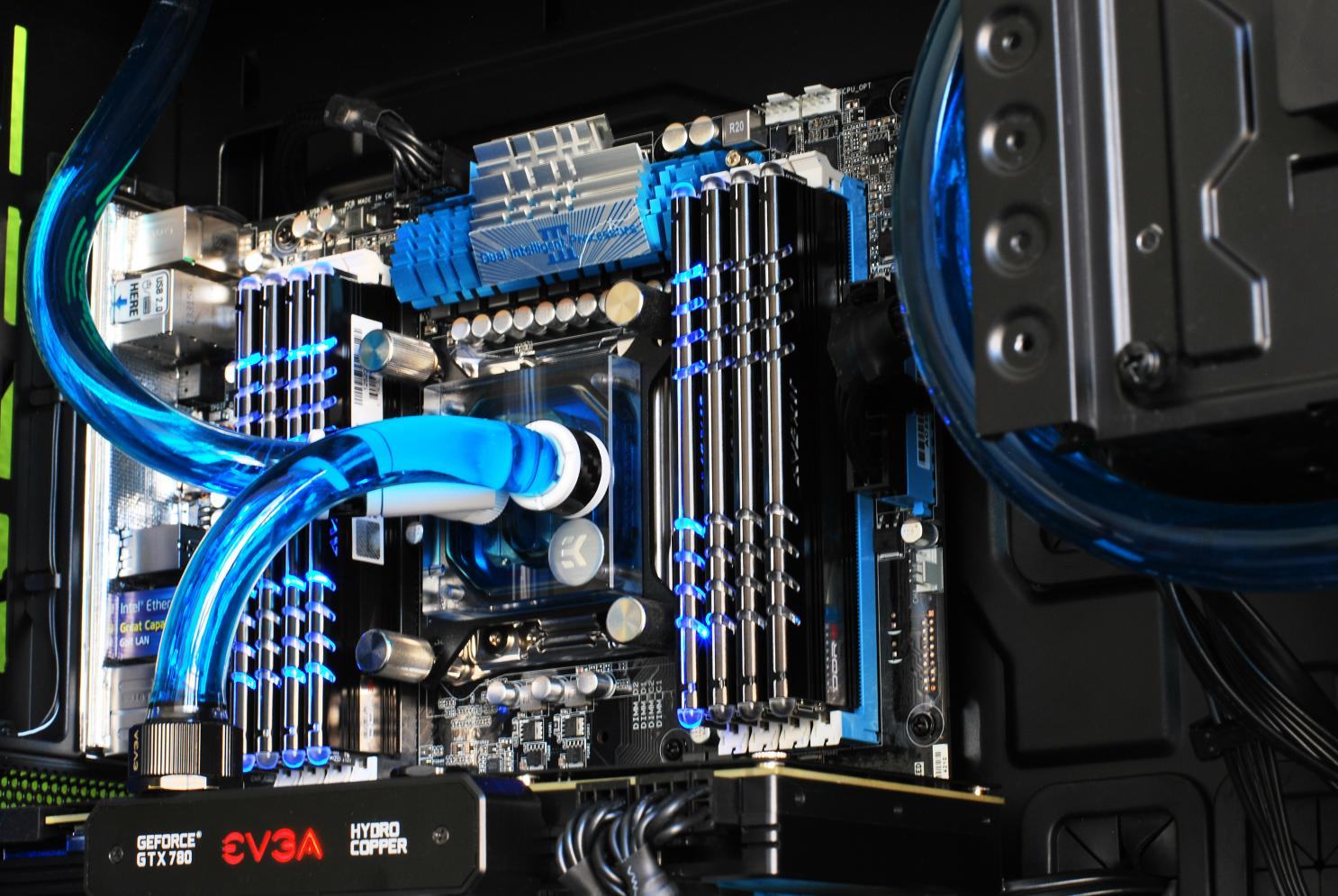

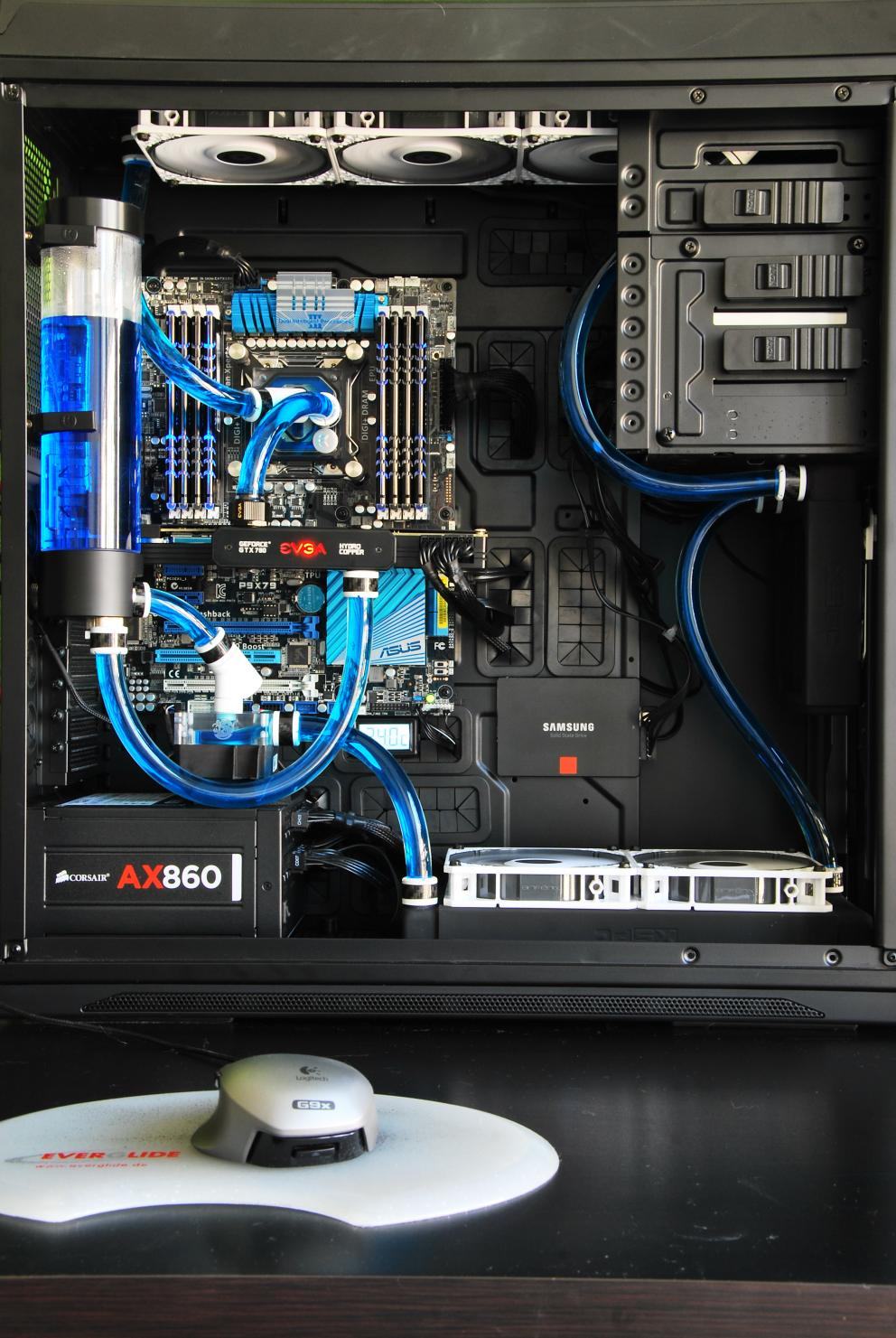

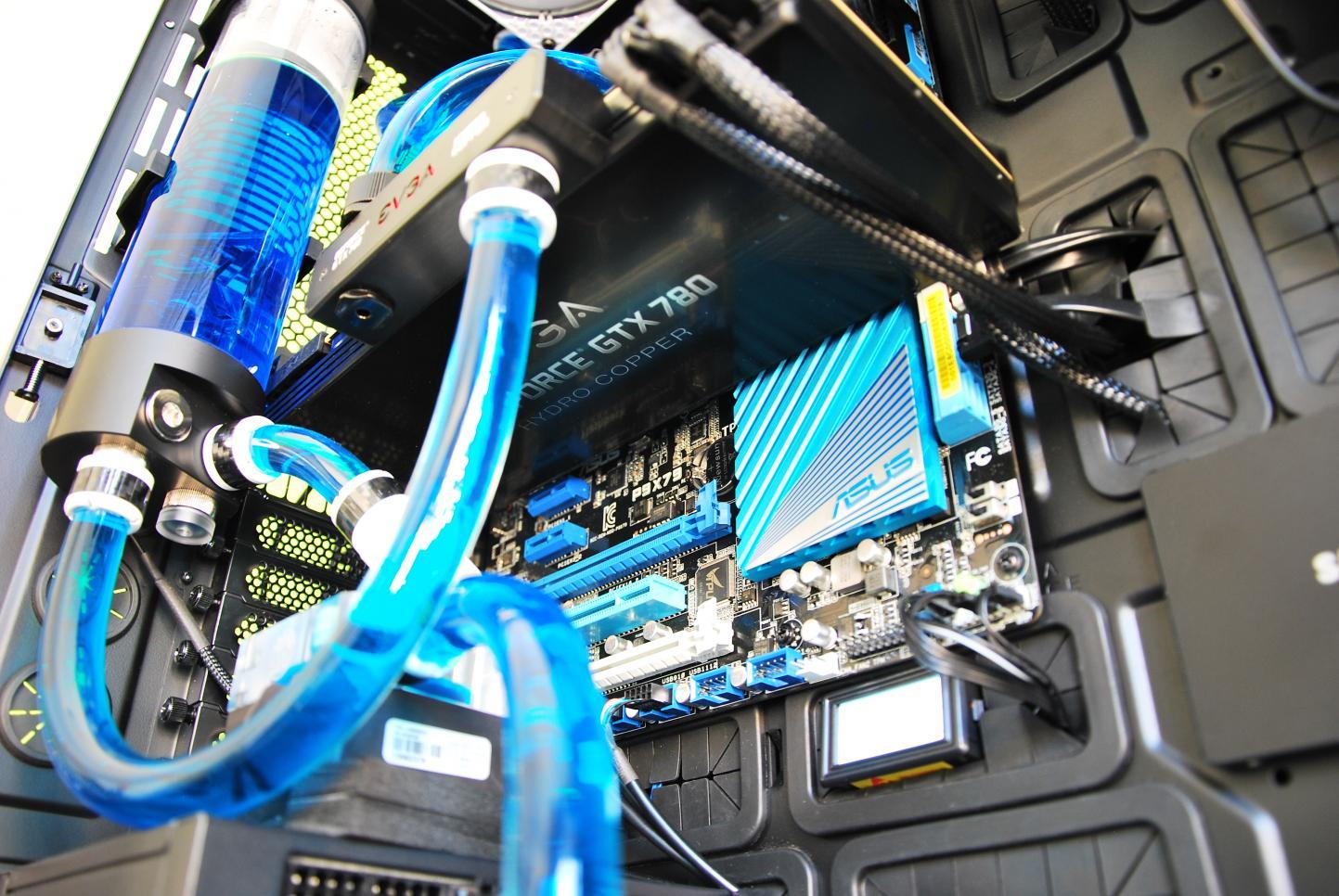

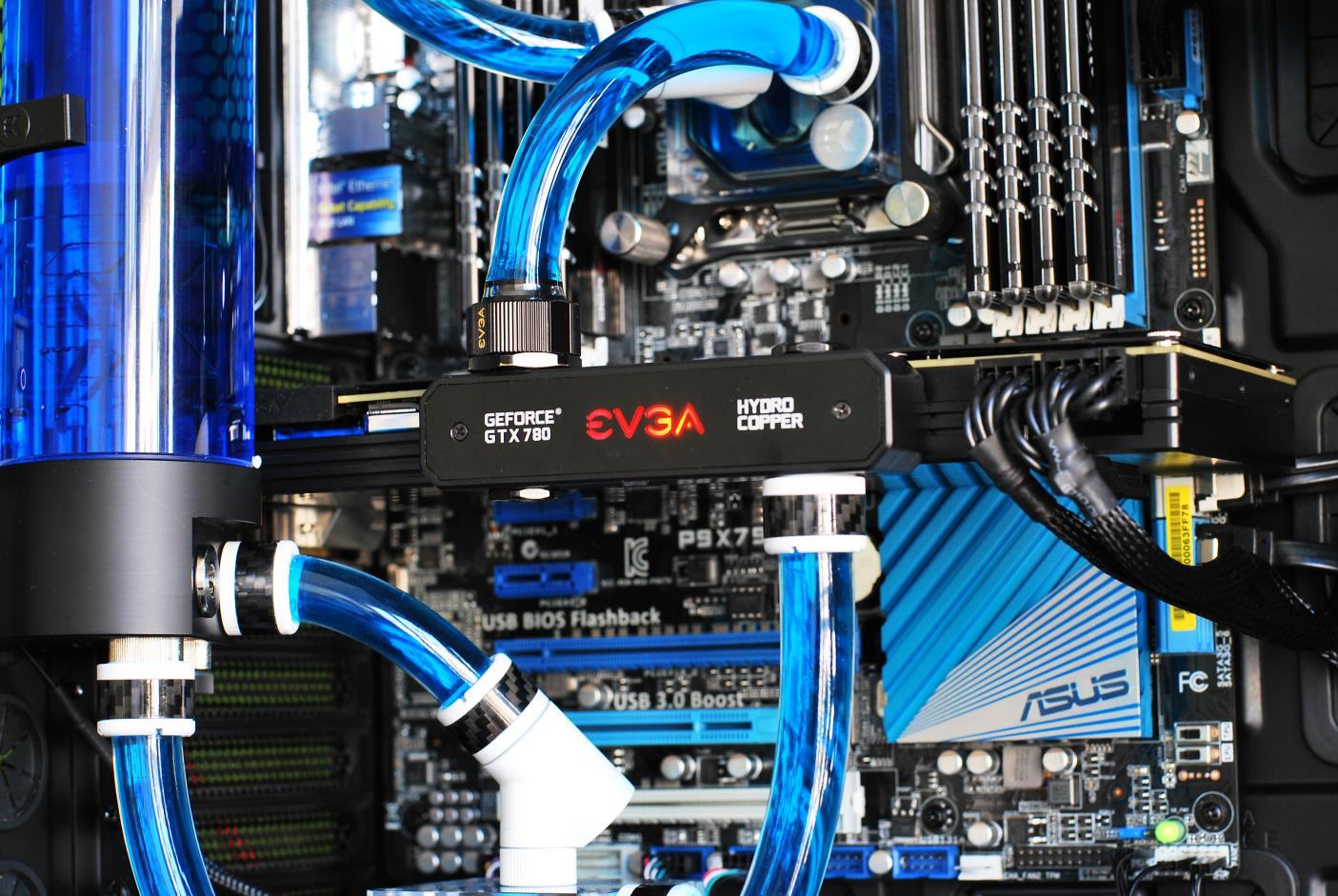

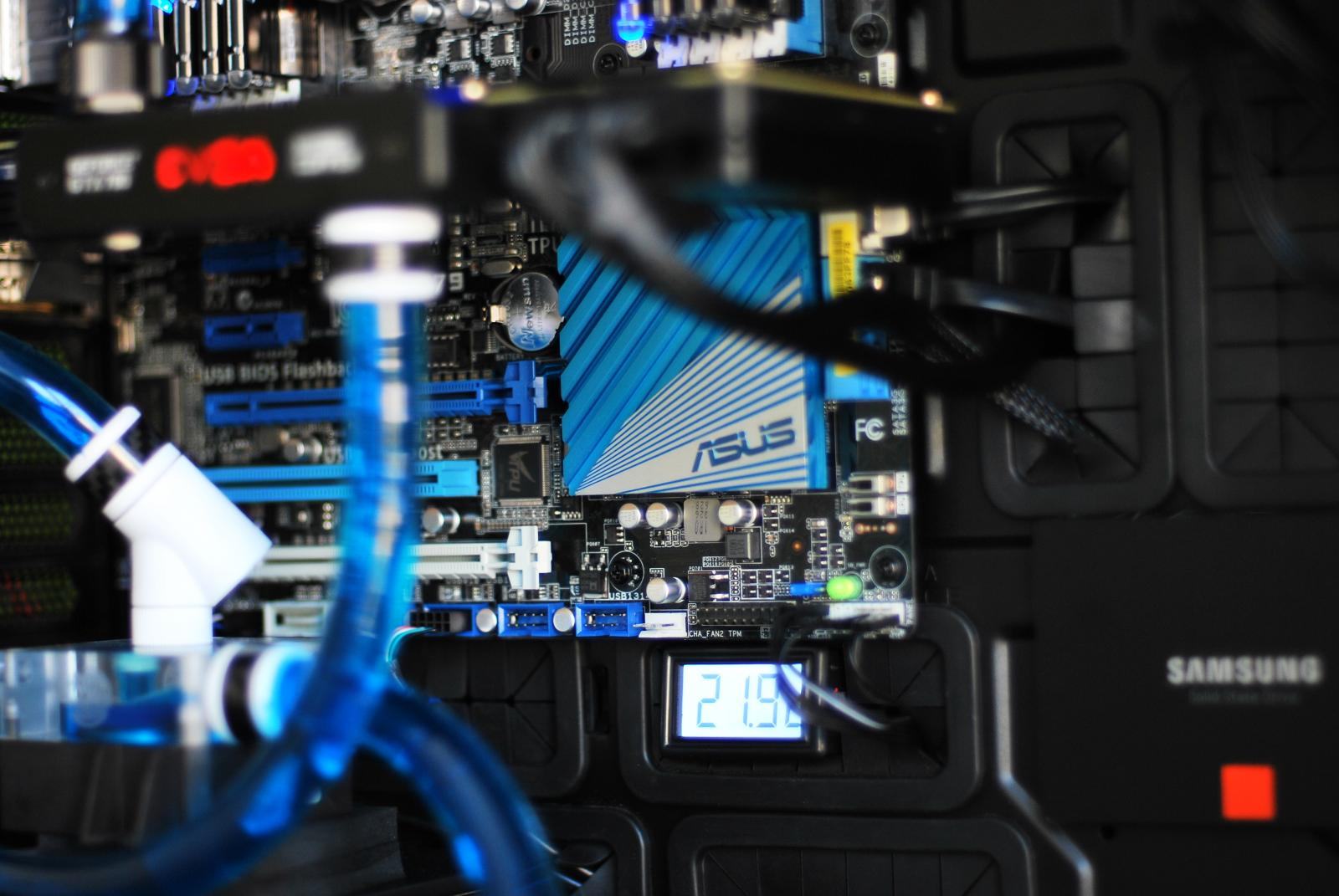

So, hier nochmal ein paar bessere Bilder, ich hoffe die gefallen euch.



[PixxelPC]

Immernoch schick Kannst du was zu der Kühlleistung der X-Flow Radis sagen? Und wie laut sind eigentlich die Spectre PRO?



[Rallyrennschnitzel]

Wie schon geschrieben, hab ich zur Zeit nur Diablo 3 zum testen, aber die temperaturen sind je nach Raumtemperatur um die 28°C im AGB, ich schätze mal so 2-4°C über Raumtemperatur.
Die Bitfenix Spectre PRO laufen teilweise auf 100% und sind dann natürlich hörbar, aber wenn man Kopfhöhrer auf hat, nicht mehr. Sonst bei <75% Leisdtung hört man die aber auch nicht mehr.

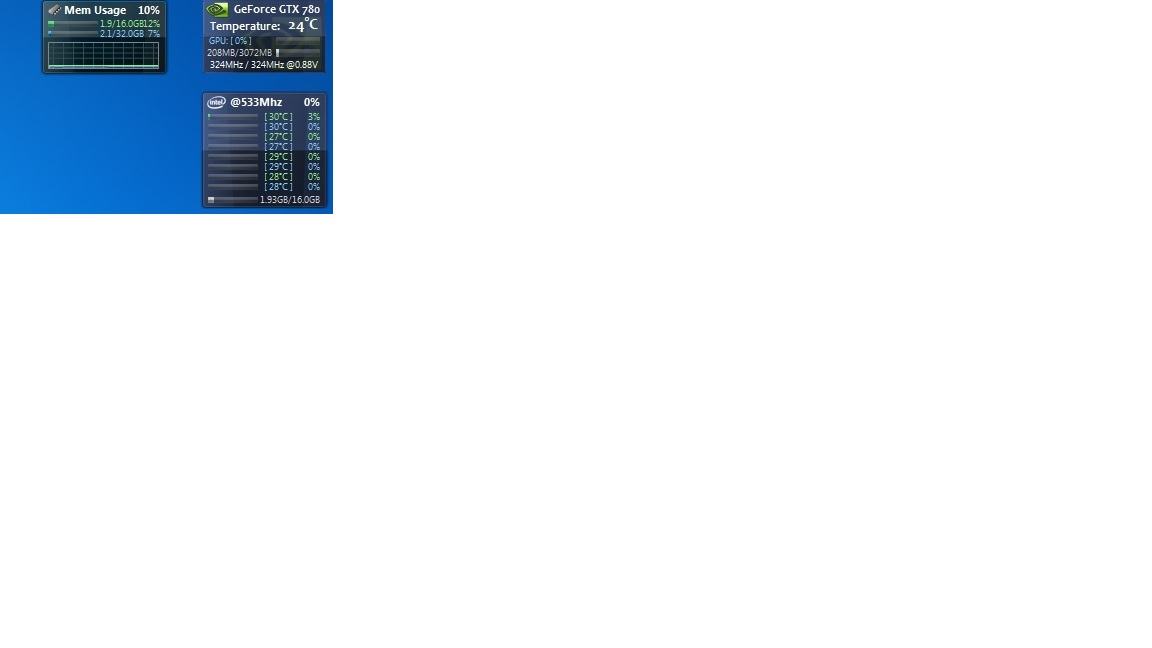

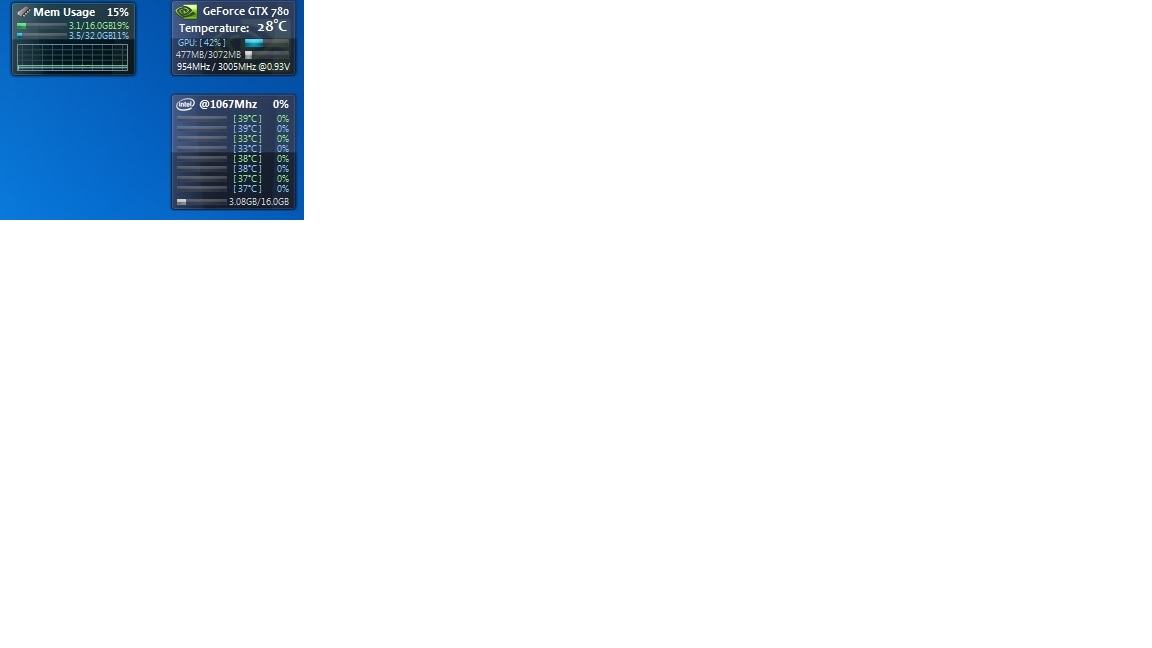

Hier die Temperatur im Ide

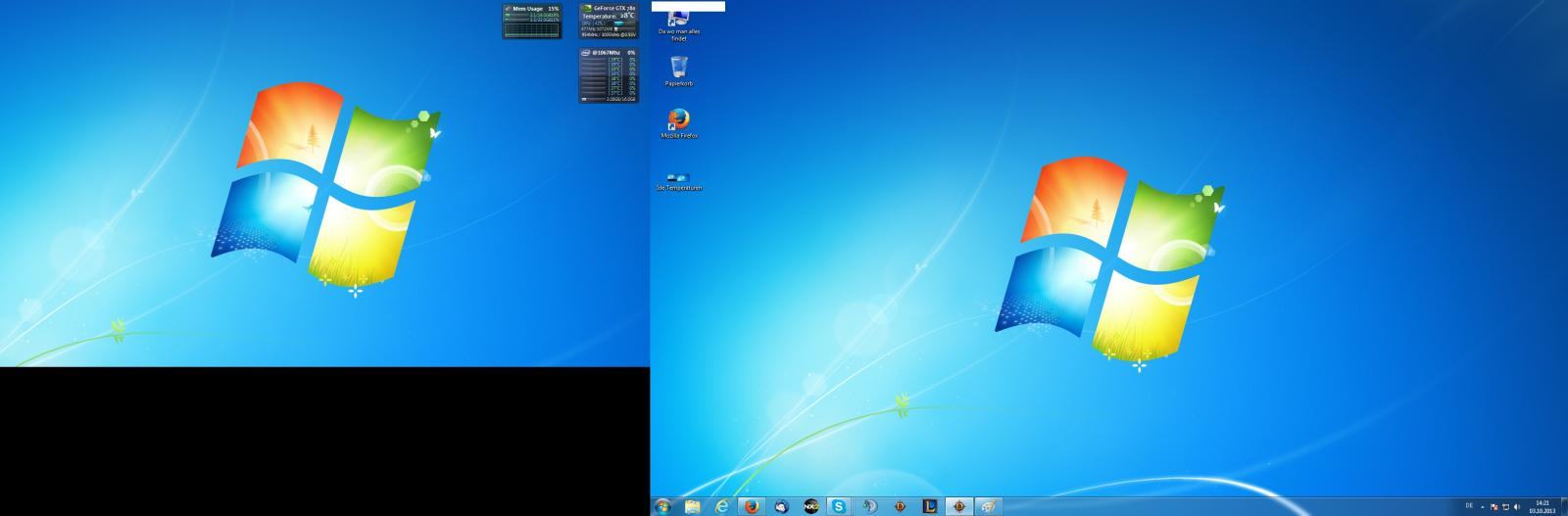

Und hier bei ca. 15min Diablo 3 mit 4 Leuten und vielen Effekten, Wassertempteratur war bei ~27°C



[Dillen]

Sehr gelungenes Worklog. Schaut echt Super aus. Was mir nicht ganz zusagt ist die linke untere Ecke. Dort schaut es sehr "vollgestopft" aus. Pumpe, Agb und Netzteil alles auf einem Haufen.
Allerdings wenn du das anders positioniert hättest würde man es dann bei geschlossener Türe nicht mehr sehen von dem her ....



[Rallyrennschnitzel]

Danke, geplant ist noch 2 LED in den Pumpenaufsatz, in den AGB und in den CPU Sockel, wenn ich das dann hab, werd ich nochmal Bilder machen.
Aber, in live sieht das garnicht so schlimm aus , dennoch danke für deine "kritik" und ich werd es bei dem nächsten Projekt 2015/2016 verbessern.



[bundymania]

Jo, das sieht doch ansprechend aus !
