[Worklog] Abschied vom LianLi O11 Evo - Umbau auf Corsair 6500D und BTF

[Karl Eduard]

Hallo allerseits,

schon länger spiele ich mit dem Gedanken von meiner AiO zu einer Custom-WaKü zu wechseln (bin sehr zufrieden damit, nur man will immer mal wieder irgendwas zum basteln und schrauben haben ).

---

Und da ist dann auch Eintrag Nummer 1 aus dem Worklog/Gedankesammlung/Ideensammlung zu meinem System

Zum Start mal ein paar Zahlen, Daten und Fakten rund um mein aktuelles System und dessen Kühlung:

• Lian Li O11 Dynamic Evo
• Intel Core i7-12700K @ Stock Clock, -0,105V Undervolt und der Corsair H150i LCD AiO
• ASUS ROG Strix Z690-A Gaming Wi-Fi
• 32GB DDR4-3600
• EVGA RTX 3070 @ Stock Luftkühlung (bin aber noch im Step-Up zur EVGA 3080 FTW3)
  • hatte sogar schon die Mail für Step 2, war aber einer der "glücklichen" die noch etwas länger Vorfreude haben dürfen!
• 2x 500GB m.2 SSD´s und 1x 3,5" SATA SSD
• 6x Corsair ML120 Elite

  • Sind noch nicht zu 100% gesetzt im neuen System, Noctua NF-A12x25 als Ersatz?!
• 4x Arctic P12 PWM PST

  • (3x Radiator und 1x hinten im Case)

*Ja das PCIe Kabel war schon als Vorbereitung auf die 3080 FTW3 reingekommen :-( Kommt dann auch was schöner rein sobald die da ist

---

So nun zu dem was ich vorhabe...

• EKWB Velocity² 1700 Plexi
• EKWB Surface P360M - Black (weiß ist leider nicht Lieferbar )
• EKWB TBE 200 D5 PWM D-RGB - Plexi
• EKWB Satin Titanium Fittinge
• mattschwarze Softtubes
• Und alles was man so an Kleinkram braucht...

Ja vermutlich denkt mancher: "Ih-bah, Softtubes ", aber bei dem Projekt gehts mir um Optik und Technik in gleichem Maße. Und mir gefiel diese Kombination schon immer. Vor allem das Silber der Anschlüsse passt mit dem Silber/Weiß vom Board und das Schwarz von Gehäuse/PCB mit den mattschwarzen Schläuchen. Aber auch ganz ähnlich zu typisch industriellen Looks aus dem Bereich Maschinenbau, größeren elektrischen Leitungen oder Öl- oder Kühlmittel Leitungen im Motorsport. Anbei mal ein paar Beispiel Bilder für alle die sich nichts darunter vorstellen können:

Quellen: Bild 1, Bild 2, Bild 3, Bild 4

Die Lieferung soll bis jetzt am 20.6. kommen. Werde natürlich auch dann ein paar Bilder zu den Arbeiten/Fortschritten machen. Hat zufällig mal einer im O11 Evo schon einen Softtube-Build gemacht und kann etwas Berichten?!

Weiß jemand ob es für die Teile von EKWB (also hauptsächlich die Anschlüsse) CAD Modelle gibt?

EDIT: Gefunden auf GrabCAD

Viele Grüße aus Ahrweiler



[DaObst]

Viel Spaß beim Basteln.

Wieviel Radi-Fläche kommt denn rein?
Und Schlauch kann auch echt gut aussehen, wenn man den schön verlegt. Ich hab mal einen Build gesehen, in welchem ein Edelstahl-Gewebeschlauch als Sleeve über die Softtubes gezogen wurde, dass sah auch ziemlich lässig aus.



[Karl Eduard]

Viel Spaß beim Basteln.

Danke Das wird jetzt noch ne lange Woche bis zum 20. Juni

Wieviel Radi-Fläche kommt denn rein?

Bisher ist ein 360er mit 44mm höhe geplant. Der neue von EKWB, der sollte aktuell für den 12700K ausreichen. Wenn die GPU (warte noch auf die 3080er) noch in den Kreislauf kommt, ist ein weiterer geplant. EK-Quantum Surface P360M - Black. Aber das ist noch in der Zukunft geplant.

Und Schlauch kann auch echt gut aussehen, wenn man den schön verlegt. Ich hab mal einen Build gesehen, in welchem ein Edelstahl-Gewebeschlauch als Sleeve über die Softtubes gezogen wurde, dass sah auch ziemlich lässig aus.

Ja finde ich auch. Gerade bei Softtubes macht der "Verlegeweg" einiges aus. Dahe guck ich mir das ganze mal im CAD an, was besser aussieht . Das mit dem Sleeve guck ich mir auch mal an, gute Idee!



[ragnar440]

Hey @Karl Eduard
sieht echt super aus. Die Kombination von den Satin Fittingen und dem schwarzen Schlauch gefällt mir unheimlich gut.
Bei mir wird am Wochenende darauf umgebaut und es fallen ein oder zwei Radiatoren aus dem Case raus.

Falls du Interesse hast ein 420er oder den dicken 360er, beide von EKWB

Viele Grüße und viel Spaß mit deiner neuen Wakü!



[Karl Eduard]

Bei mir wird am Wochenende darauf umgebaut und es fallen ein oder zwei Radiatoren aus dem Case raus.
Falls du Interesse hast ein 420er oder den dicken 360er, beide von EKWB
Viele Grüße und viel Spaß mit deiner neuen Wakü!

Danke für das Angebot, aber leider noch nicht. Da warte ich noch bis die 3080 aus dem Step-Up kommt mit der Erweiterung des Kreislaufs. Oben und unten passen im O11 Evo ja auch 280er rein Gut, wo jetzt der 360er hinkommt weiß ich auch noch nicht. Eigentlich wollte ich den wieder in die Seite packen, oben und unten für die GPU "Luftstrom" lassen.



[Karl Eduard]

Und hier folgt dann auch Eintrag Nr.2

Heute kamen dann auch alle Teile an, zuerst mal alles ausgebaut. Board musste auch raus, da der Sockel beim ASUS Board irgendwie zu weit außen sitzt und man dann die, von hinten gesehen, linken Schrauben der Backplate nicht lösen konnte Bilder sind aber leider "nur" mit dem Pixel 6 gemacht, hatte keine Zeit und Geduld die DSLR auszupacken.



Ich muss sagen die Montage des CPU Blocks ging echt einfach und sieht auf dem Board echt gut aus!



Radiator passte leider nicht in wie geplant in die Seite. Würde man diese Endkappen das Radiators abmachen ginge es gerade so (ist aber auch schon eher ne Presspassung)



Dafür ist die Pumpe dann aben auf die Corsair Lüfter in der Seite montiert worden. Hatte auch noch eine Halterung bestellt für horizontale Montage der D5 (Falls die einer brauchen kann gerne melden sonst geht Sie zurück)



Kaum war die Pumpe drin ging es auch schon daran die Tubes zu verlegen. Und natürlich auch direkt die erste falsch angeschlossen, habs aber erst beim befüllen bemerkt und durfte daher noch mal ran

Falsch: Richtig:



Wobei ich sagen muss das "falsch" besser aussieht vom Loop... 🤷‍♂️

Und so siehts dann jetzt im "fertigen" Zustand aus:



Also das RGB Setup ist noch nicht fertig eingestellt das kommt noch, aber auch gerne Verbesserungsvorschläge/Anregungen falls einem was auffallen sollte

Viele Grüße aus AW...



[PayDay]

moin. schönes setup. du wolltest ursprünglich die weiße line durchziehen oder? welches netzteil hast du, bzw. verwendest du andere kabel/sleeve? dein 650watt netzteil sollte mit ner 12700 + 3080 ziemlich am limit sein ?!



[Karl Eduard]

moin. schönes setup. du wolltest ursprünglich die weiße line durchziehen oder?

Ne eigentlich sollte es innen dunkel grau/schwarz bleiben. Hatte zuerst das

Gigabyte Z690 Gaming X DDR4,

bin im nachhinein auf das ASUS ROG Strix Z690-A Gaming

Board gewechselt und hab dadurch was "Farbe" reingebracht Zumal ich eh die RGB LED´s überwiegend auf weiß stehen habe dachte ich kommen jetzt weiße Kabelsleeves rein. So ist es ein schöner Kontrast wie ich finde! Wobei im nachhinein wäre mir der weiße EKWB Radiator zu viel weiß gewesen! Bin schon zufrieden wie es gerade ist. Nur warte ich noch auf´s StepUp dann kommt auch die GPU unter Wasser

welches netzteil hast du, bzw. verwendest du andere kabel/sleeve?

Ne das sind CableMod Verlängerungen, hab aktuell ein Seasonic Focus PX 650W

CableMod PRO ModFlex Cable Extension Kit – 8+6 Series – WHITE – CableMod

cablemod.com

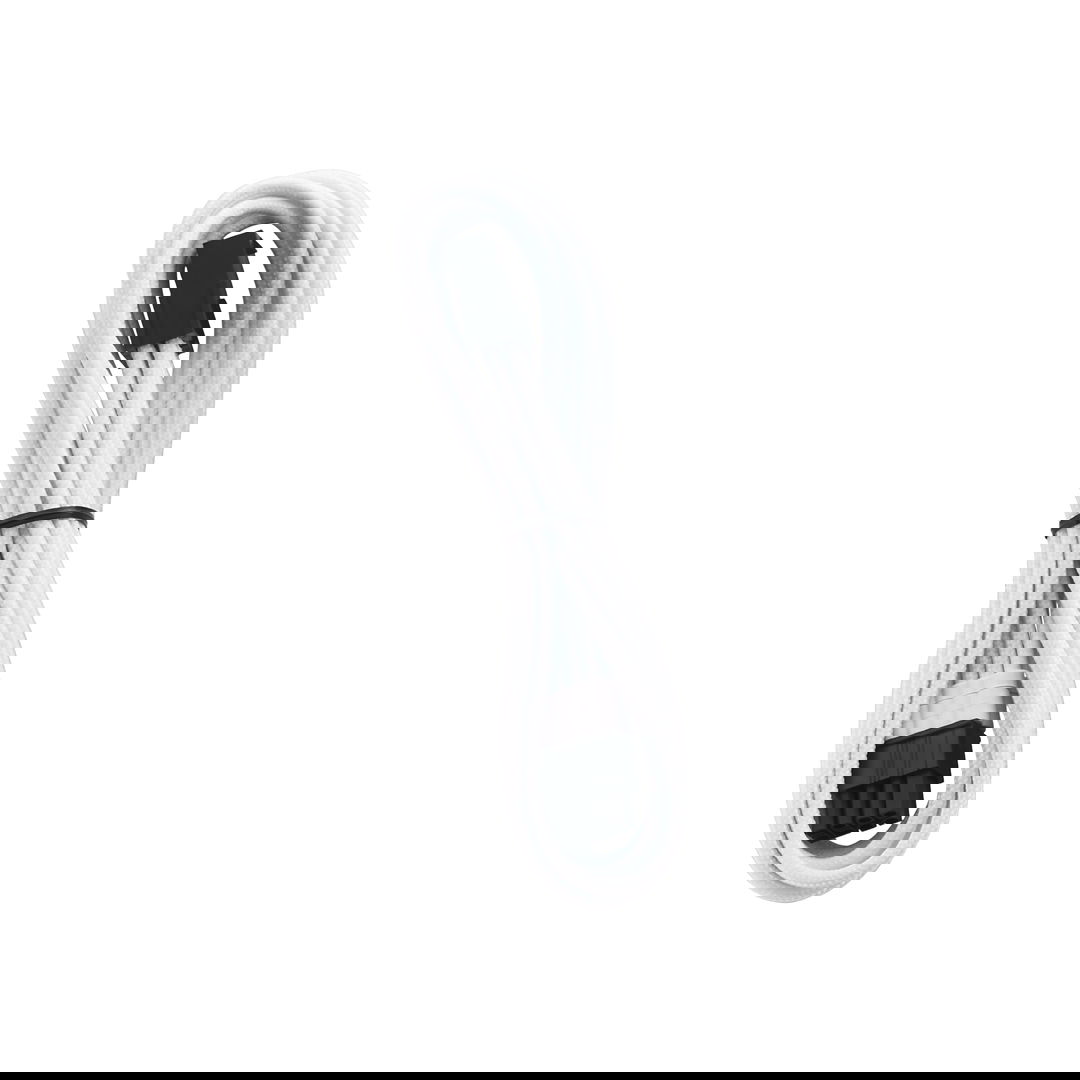

CableMod PRO ModMesh 8-pin PCI-e Extension 45cm – WHITE – CableMod

cablemod.com

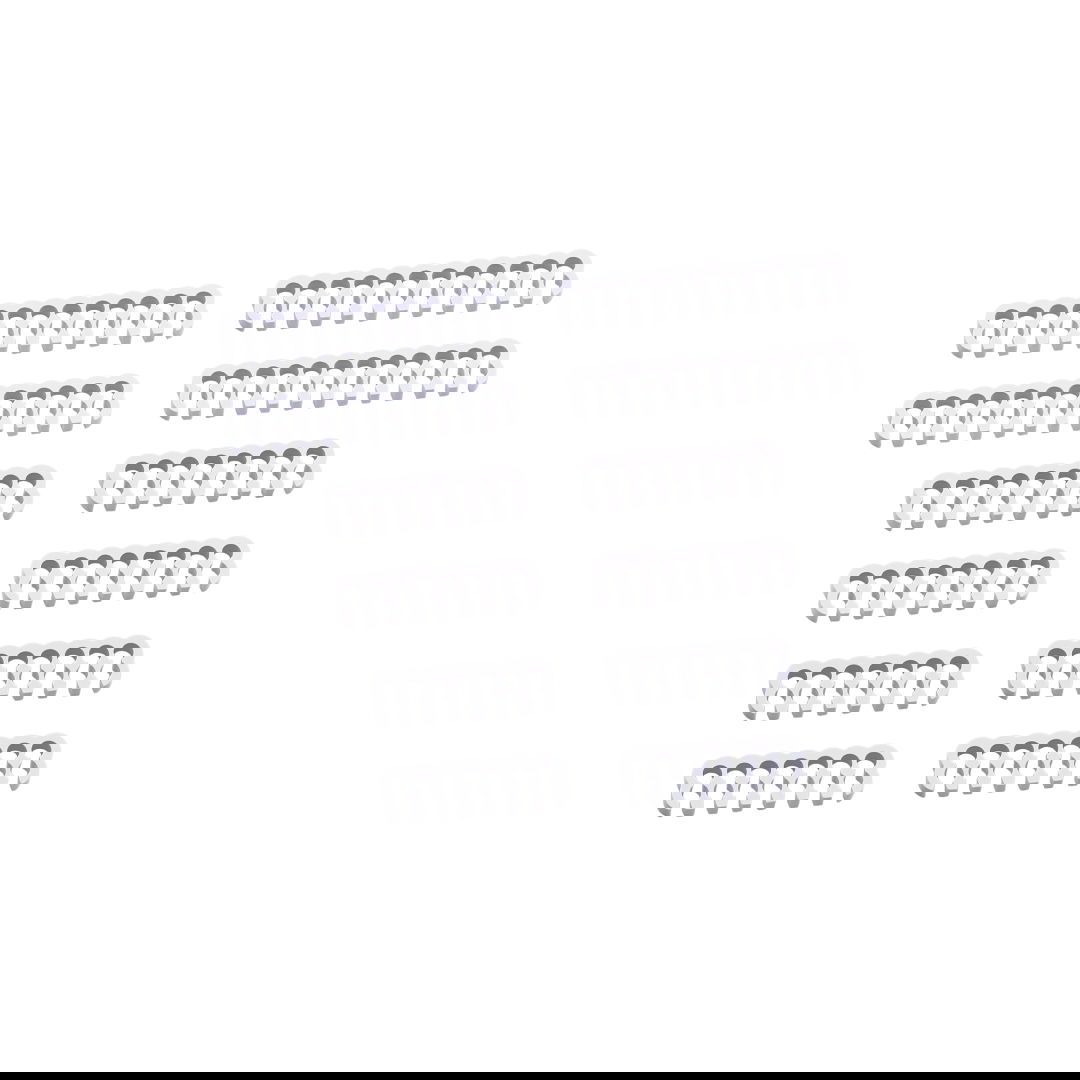

CableMod PRO Bridged Cable Comb Kit-White – CableMod

cablemod.com



[Karl Eduard]

Hallo und schönen Sonntag an alle,

hier noch mal ein kleines Update mit Beitrag Nr. 3

Da jetzt meine Step-Up 3080 FTW3 angekommen war, war nicht mehr so viel Platz über dem Radiator wie mit der 3070 XC3.

Mit der 3070:



Mit der 3080:



Leider hab ich von dem Stand nur das Bild. Aber man sieht, dass die 3080 gerade noch so ca. 1cm über den Lüftern vom Radiator hängt. Temperaturmäßig waren die Werte ok, mit Undervolting der 3080 auf 1905@0,944V lief die in Tarkov mit ca 70-71 Grad. Bei noch passabler Lautstärke.

Jetzt hat mich aber das ganze irgendwie nicht zufriendenstellend begeistert... Nach einigem Überlegen und groben Ausmessen bin ich überzeugt gewesen den P360 (auch wenn EK im Configurator selbst sagt der passt da nicht rein) in die Seite des O11 Evo zu packen. Und siehe da, es geht doch!



Wie hab ich es geschafft?

• Der halter für Radiatoren/Lüfter muss in die "kürzere" Position gebracht werden
  •
  •
• Somit kommt der Radiator über dieses kleine Blech
  •
• Zusätzlich erzeugt man dann einen kleinen Vorhof zwischen den Lüftern und dem Seitenteil (sieht man auch auf dem Bild weiter oben ein wenig)

Ja, der eine Loop von der Pumpe zum Radiator sieht etwas komisch aus, da kommt noch ein 90 Grad Adapter nach unten dran Hatte leider keinen mehr hier...

Das Schlusswort zum Sonntag:

Das solls dann auch schon gewesen sein für heute. Montag kommt noch der Vertical GPU Mount, will damit mal die Temps der 3080 testen, aber wenn die unter Wasser kommt (vermutlich erst gegen Ende des Jahres 💰💸💵) wollte ich die sowieso Vertikal einbauen. Und ein 850W Focus PX ist auch auf dem Weg, beim ersten Run von TimeSpy ohne Undervolting kam es direkt zum Shutdown (letzte Anzeige ~410-420W laut Afterburner) Mit Undervolting bei ~ 300-310W. Jetzt ist es stabil, aber so am Limit will ich das 650er doch nicht auf Dauer betreiben.

Viele Grüße



[Karl Eduard]

Guten Morgen zusammen,

es geht weiter im Projekt. Habe heute meinen GPU Block, 2. Radiator und sämtliches Leitungszubehör dafür bestellt 😍🤤. Dann heißt es jetzt warten und hoffen das man am Wochenende was zum basteln hat!

Viele Grüße!

EDIT: Dazu auch mal noch ne Frage. Hab mir den Durchflusssensor von AlphaCool mitbestellt. Was ist denn so ein "guter" Durchfluss den man haben sollte im Loop?! Und wo sollte man Ihn am besten positionieren im Kreislauf?! Oder ist es egal?



[Karl Eduard]

Hallo zusammen,

hier dann auch mal das Update zum GPU Waterblock. Habe aus Versehen noch mal den EKWB Surface P360M - Black bestellt statt den S360, der wäre was schmaler gewesen aber naja so ist ausreichend Reserve da. Die Temps sind auch der Hammer! Die 3 Corsair ML Elite 120er RGB sind auch raus gekommen, finde mit dem GPU Block und dem Rest ist genug Licht drin, soll ja noch dezent bleiben.

Hier aber auch mal der Vergleich zwischen dem EVGA Standardkühler und dem EKWB:

Luft

Wasser


Montage vom EKWB Block war fast einfacher als die Demontage des Kühlers. Verarbeitung und Materialanmutung ist ebenso echt super!

So sieht aktuell das Endergebnis aus:



Kommen noch ein paar Bilder, wenn´s was mehr Tageslicht hat

Hatte auch noch ein Durchflussmesser mit OLED Display von Byski bestellt, aber habe dafür leider keinen guten Platz gefunden. Am Ausgang des GPU-Blocks passt es leider nicht, da geht das Seitenteil sonst nicht mehr zu Und auf dem "Rückweg" vom CPU Block, geht auch nicht. Dafür ist das Display zu schwer und die Leitung hängt auf halb Acht (das ist eben der Nachteil Soft- vs Hardtubing)

Viele Grüße


EDIT:
Hab doch noch nen guten Platz gefunden. Man kann es auch ganz gut sehen in normaler Sitzposition,



[SkyTrace X]

Grüße dich, hast du zufällig vom ganzen Aufbau ein komplett Bild aus verschiedenen Perspektiven?
Das wäre echt Klasse, plane gerade für dieses Gehäuse wie ich was aufbauen könnte.
Vielleicht sollte ich mein eigenen Thread eröffnen.



[Karl Eduard]

Hallo hier mal ein kleines Update und die Antwort auf @SkyTrace X Frage (War im Urlaub, daher erst jetzt die Antwort)

So sieht es aktuell aus, nach einigen Änderungen und Umbauten bin ich nun mit dem Ergebnis zufrieden. Und ich muss sagen das sowohl optisch als auch technisch. Die Temperaturen sind echt richtig gut: i7-12700K im Cinebench unter 65°C, dank UV@noOC und der echt guten Kühlleistung des CPU Blocks und den 2x 360mm Radis. GPU geht selten über 40°C Core Temp im Gaming.

Aber anbei jetzt mal die Bilder ("nur" mit dem Pixel erstellt und einmal durch LightRoom gejagt)



[SkyTrace X]

Danke @Karl Eduard für die Bilder, Ich werde auch keine Distro nehmen, werde aber starre Leitungen verbauen. Es kommen 3x360er Radis rein. Bei der Pumpe bin ich noch am grübeln welche es werden soll. CPU Kühler aktuell ein Alpha XPX, jedoch werde ich diesen auch ersetzten, muss da auch erstmals schauen was aktuell gängig ist.



[Karl Eduard]

@SkyTrace X also ich kann wie gesagt nur den EKWB empfehlen. Bin sowohl von der Verarbeitung, Optik als auch Kühlleistung mehr als zufrieden.

Distro ist bei Softtube nicht so schön, find ich. Bin aber Mal gespannt, was das o11 Evo xl so kann... Denn der Platz zwischen Lüfter und GPU ist mir schon was wenig im normalen EVO.



[SkyTrace X]

Ja, habe mir schon paar Bilder/Videos angeschaut was LianLi neu raus bringt.
Das Evo habe ich gerade günstig bekommen, daher wird es bleiben. Zur Not muss unten halt ein schmaler Radi rein.
Habe jetzt HWL´s Radis, mal schauen wie das ganze sitzen wird. Evtl. werde ich die Grakka Hochkant verbauen, dann ist das eh wieder ein anderes Thema.

Ja, viele schwören auf EK, jedoch bin ich nicht bereit das Geld so zu verbrennen. Mag sein, das die Quali sehr gut ist, aber durch das ganze Marketing kennt man halt auch die Marke. Irgendwo hier habe ich aber ein Umbau entdeckt mit dem Evo oder war es im Nachbar Forum?! Nunja, da wurde kein EK verwendet, dafür Front Distro, 3 Radis, usw... Aber der Umbauer war mit der EK Pumpe nicht zufrieden, die er Testweise drinnen hatte. D5 Next ist ja nach wie vor nicht einfach zu bekommen.



[Karl Eduard]

So kaum ausgesprochen das ich soweit zufrieden bin, ist mir auf den Bildern aufgefallen dass die Pumpe/AGB immer etwas schief steht Da mich das irgendwie nur noch gestört hat, hab ich mir mal ein EKWB FLT240 bestellt (Body ohne Pumpe). Und das ganze sah schon deutlich besser aus, finde auch es wirkt jetzt etwas aufgeräumter und geräumiger. Im gleichen Zug wurde auch der hintere Arctic P12 (hatte mittlerweile in einigen PWM Bereichen dieses Brummen) durch einen Noctuca chromax Black ersetzt. Ja ich weiß, der pustet hinten rein, aber scheint ganz gut zu klappen und dem oberen Radiator etwas "Frischluft" zu geben. Da in der Seite durch das FLT leider kein Platz mehr war. Also es wäre Platz, aber der würde dann hauptsächlich dagegen pusten.


Und was sich EK bei dem Lockingring an dem Pumpenhalter gedacht hat Musste ihn adremeln, weil der sich auch mit Zangen und allen möglichen Hilfsmitteln nicht abdrehen lies...



[SkyTrace X]

Ich werde keine Distro oder ähnliches nehmen, soll laut einigen was man so liest nicht gerade die leiseste Option sein mit Pumpe. Andere Frage wieviel Platz ist generell oben nach unten in diesem build? Ich suche gerade nämlich ein passenden AB mit Pumpe.



[Karl Eduard]

Oben sind es ca. 10 cm bis zum Gehäusedeckel

Unten sind es ca. 8 cm bis zum Boden. Also der 360er Surface P360 Radiator passt rein, wenn du unten etwas von diesem kleinen Blech (nicht das an dem Lüfter/Raditorhalter) wegnimmst. Hab ich oben auch schon mal gezeigt, was ich meine...


Das FLT 240 ist ziemlich genau 24cm hoch... Macht also insgesamt ca. 42 cm... mit etwas reserve

Hatte zu erst auch etwas ganz leichtes Vibrationsgeräusch aus Richtung der Pumpe gehört. Hab aber dann zwischen "Distro" und dem Halter etwas dickeren Gummi (ca. 2mm) gepackt und wieder verschraubt, seit dem ist es genauso wie vorher, wenn nicht sogar minimalst leiser...

EDIT: Laut CAD Modell sind es 41,8... Da war ich mit dem Zollstock gar nicht so verkehrt 🙃

Und genau das Stück musste ich damals heraustrennen, um den P360 von EKWB reinzubekommen...



[SkyTrace X]

Gut, ich werde 3 Radis verbauen(1x HWLS GTS / 2x XR5). Oben, unten und in der seitlichen Kamer. Daher die Frage wieviel Platz da ist, wenn ich das dann gegen rechne 41,8cm - (2x(3+2,5)) = 30,8CM Platz sein für ein klassischen AB und Pumpe. Dachte da an Heatkiller Tube(100/150) oder direkt Ultitube mit D5 Next(100/150).
Danke für die Mühe.



[MoBo 01/04]

Drei 360er im EVO dürften schwierig werden. Schlankere Modelle passen da zwar nominell rein, allerdings reicht dann der verbleibende Raum nicht für eine strömungsmechanisch günstige, schön anzusehende Verschlauchung aus.



[SkyTrace X]

Ich verschlauche nicht und ich bin auch nicht der erste der das umgesetzt hat! Außerdem gibts auch in der Custom Szene definitiv fertige o11 Evo mit 3 Radis oder 2 dicken Radis... alles möglich. Bitte kommt nicht mit dem Mora Hype. Den hatte ich schon vor gut ~19 Jahren mit dem Mora 1 und da hat jeder rum gemeckert sich so ein Riesen zu installieren. Ich habe außerdem schon eine gewisse Vorstellung wie es aussehen könnte, Dank der CAD konnte ich da noch bisschen besser darüber nachdenken.



[Karl Eduard]

Hab auch noch was geändert...

Hab den hintern Lüfter wieder rauspustend eingebaut und die Lüfter vom oberen Radiator umgedreht auf Push ins Gehäuse... So deutlich mehr Lüfter die ins Gehäuse blasen. Und die Radiatoren bekommen oben und unten "Frischluft".



[SkyTrace X]

Wie Verhalten sich die Temps bei dir?



[Karl Eduard]

Kann mich nicht beklagen...

Air In ist 26,5 und Wasser sind im Idle dann ~28,5 bis 29 Grad.

GPU hat in Diablo 4 aktuell so ein max von 42 Grad und CPU ein maximales Package von 58-60... Da hat das Wasser dann auch so ca. 34-35 Grad. Aber das alles bei eben 26 bis 27 Grad Raumtemperatur gerade.



[Kaptnkek]

Grüße

Lässt sich im Evo Unten eine AGB Anbringen? Das mini hat laut youtube passende schraublöcher aber zum evo finde ich da leider nichts. Hier das mini video :

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[SkyTrace X]

@Kaptnkek also ich kann mich nicht daran erinnern, dass es für das Evo sowas gibt. Hier aus der CAD:

Wer aber CAD Zeichnen kann, kann man sich relativ schnell ein Adapter basteln jenachdem was man vor hat.
Theoretisch sollte aber dieser Adapter unten auf den Rahmen für den Radiator passen - mit anderen Schrauben sollte das kein Problem sein.



[Kaptnkek]

Try und Error würde ich Mal sagen. Ich hatte auch Mal direkt bei der Firma angerufen die die ultitube macht , laut deren Info müssen die Löcher meistens ohnehin selbst gebohrt werden XD



[Karl Eduard]

Hab jetzt auch mal das "Problem" mit dem Hotspot meiner RTX3080 gefixt. Hatte vermutlich den Block etwas zu fest angezogen. Jetzt sind es keine 22-25 °C Delta zur Core Temp sonder max. 14°C. Zumal das Delta ja eh immer mindestens 10°C beträgt.

Hatte auch im Laufe der Woche mal mit dem Gedanken an das NV7 von Phanteks gespielt. Aber des ist mir dann doch etwas zu hoch, da das Case auf dem Tisch rechts neben mit steht... Es wäre zwar etwas schmaler, aber wirklich viel bringt es dann auch nicht für 219€.



[Karl Eduard]

Habe mal "alles" Umgebaut. Den Beitrag findet Ihr hier:

Userreview - Corsair 6500D Airflow

Corsair 6500D Airflow Review Hallo und willkommen zu meinem Review des Corsair 6500D. Zuerst möchte ich mich aber bei @CORSAIR Marcus und Corsair für die aufnahme im Corsair Ambassador Programm bedanken und die Bereitstellung des 6500D fürs Review. Zur Transparenz: Das Gehäuse wurde mir von...
