[Worklog] Phanteks Evolv ATX - Custom - Watercooled - außer Kontrolle

[PaYFrog Customs]

Hallo liebe Casemodding Gemeinde,
ich möchte euch heute mein Phanteks Projekt vorstellen. Es ist schon etwas länger in "Arbeit" und ich wollte nun endlich mal den Worklog dazu nachholen. Ich habe am Anfang keine genaue Vorstellung davon gehabt, was ich mir dem Gehäuse machen könnte, mal abgesehen davon das die Komponenten für die Hardware und die Wasserkühlung fest standen. Ganze ist in den letzten 2 tagen etwas "eskaliert", da ich mich davor gesetzt habe und mir eine Idee dazu kam, welche ich dann bis zum aktuellen Aufbau einfach umgesetzt habe. Mehr dazu könnt ihr euch auf den Bildern ansehen und den Beschreibungen dazu entnehmen.

Ich hoffe das euch mein Projekt gefällt.

Spezifikationen:

Case - Phanteks Evolv Atx
Mainboard - Asus Maximus VIII Gene
CPU - Intel I7 6700K
GPU - 2x Asus GTX 980Ti (Standard Layout)
Ram - 4x Gskill Ripjaws DDR4 2400mhz 4Gb
SSD1 - Samsung 950Pro 256Gb M.2
SSD2 - ?
PSU - BeQuiet! Powerzone 1000W

Wasserkühlung

CPU/Mainboard - EK-FB ASUS M8G Monoblock
GPU - 2x EK-FC TitanX / EK-FC TitanX Backplate
1. Radi - EK-Coolstream PE 360
2. Radi - EK-Coolstream PE 360
1.Pump - EK-XTop DDC 3.2 (inkl. PWM Elite Pump)
2.Pump - EK-XTop DDC 3.2 (inkl. PWM Elite Pump)
Reservoir - Custom


Ich fange erst einmal ganz am Anfang an. Anders als ich es Gewohnt bin, kam als erstes die Hardware bei mir an. Besonders glücklich bin ich hierbei über die beiden 980Ti im Standard Layout von Asus, welche für andere vielleicht nicht so interessant sind.

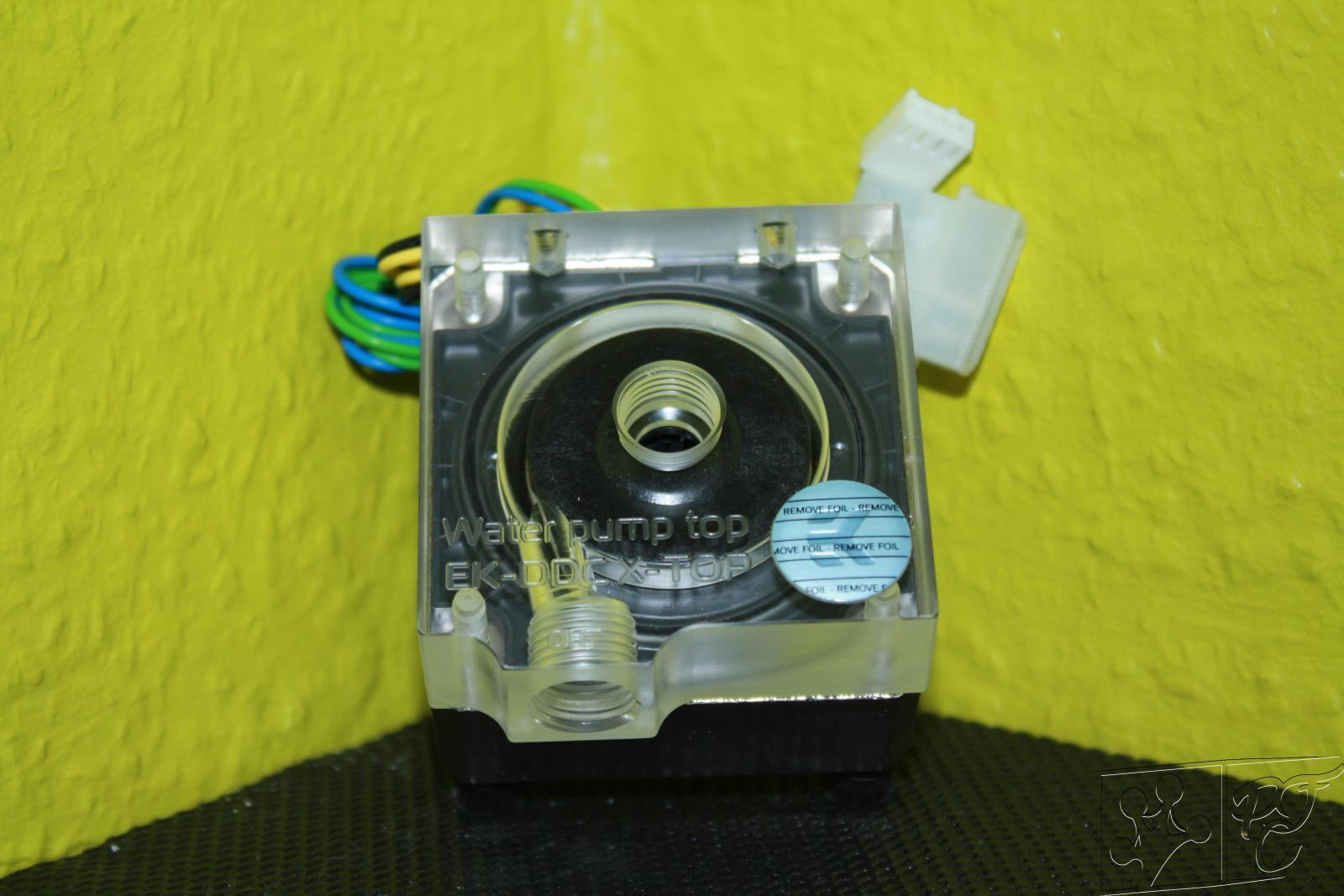

Kurz darauf kam dann ein weiteres Paket, welches die ersten Komponenten der Wasserkühlung beinhaltete. Da ich bei so etwas nicht lange still sitzen kann, bekam die Hardware diese dementsprechend schnell verpasst. Ich bin mit den Komponenten bisher sehr zufrieden, wenn sie auch durchaus noch eine Anpassung bekommen werden. Zu meinem Glück hatte ich noch eine SLI-Bridge da, mit der ich die Grafikkarten für die Fotos abstützen konnte.




Als nächstes kam das von mir sehnlichst erwartete Phanteks Evolv Atx an. Mit diesem Projekt habe ich nun die Evolv Serie vom Itx - mAtx - Atx durch. Die drei Formfaktoren das Gehäuses umgebaut zu haben, bzw. umzubauen ist für mich etwas das ich bisher noch nicht gemacht habe. Auch wenn noch nicht alles da war, habe ich die Hardware als allererstes mal eingesetzt um ein ungefähres Bild davon zu bekommen, wie viel Platz ich denn haben werde um das Gehäuse innen neu zu gestalten. Fast in einem Atemzug habe ich dann auch die Backplates der Grafikkarten etwas angepasst, da es ja nun mal keine TitanX sind die ich verbaut habe.



Da ich zwei Kreisläufe bei diesem Projekt geplant habe, brauchte ich etwas mehr Platz, damit ich alles schön verbauen kann, so kam es das ich die Netzteilabdeckung kurzerhand zerschnitten habe um mir den Platz zu schaffen den ich gerne hätte. Ich bin dabei auf ein etwas unkonventionelles Design umgestiegen, welches sich zum aktuellen Zeitpunkt sehr gut mit den neuen Grafikkarten von NVidia vertragen würde. Ich verwende hierfür Titanzinkblech, welches ich verlöte und dann Schleife um die kannten wieder schon sauber zu bekommen. Das schleifen, welches nicht immer zu sehen sein wird, mache ich mir einer "Powerfeile", das erleichtert einem sehr die Arbeit. Zu finden ist diese unter dem Namen auf eBay.




Dies ist der aktuelle Stand der Dinge. Die Verlegung der Kabel wird später in da neue Design des inneren integriert, sodass es einen harmonischen Eindruck macht. Ich hoffe das euch mein Projekt gefällt.
Für Kritik und Anregungen stehe ich gerne zur Verfügung.



[PaYFrog Customs]

Hier noch ein paar Bilder zum inneren Umbau, da ich oben keine Bilder mehr einfügen kann gibt es diese nun hier. Im obigen Text befindliche Informationen beziehen sich auch auf diese Bilder.



[JohnKnust]

abo



[PaYFrog Customs]

Heute habe ich ein weiteres Update für euch. Ich bin mit dem Design des Inneren jetzt fertig. Ich habe alle Nähte an die ich dran gekommen bin bereits geschliffen, aber an manche komme ich momentan nicht dran. Ich werde den Rest des Inneren noch verblenden, bevor ich das zum Lackieren zerlege. Auch werde ich noch alle Löcher machen, welche zum Verlegen der Kabel benötigt werden. Der Custom AGB ist in Arbeit, dieser wird sich in das Design der inneren einfügen. Seinen Platz wird er an der Rückwand finden.
Ich hoffe euch gefällt das Testsitzen der Hardware.



[Drizztly]

abo

Ebenso ^^

Die Idee mit dem Zinkblech ist genial! Das Evolv ATX gefällt mir auch echt gut, hab aber auch nur ein mATX-System mit einer GPU was darin evtl. etwas verloren aussieht. Bin gespannt wie es bei dir weiter geht!



[DynarunO.C.]

Leider extrem geil das Innenleben!



[PaYFrog Customs]

Ebenso ^^

Die Idee mit dem Zinkblech ist genial! Das Evolv ATX gefällt mir auch echt gut, hab aber auch nur ein mATX-System mit einer GPU was darin evtl. etwas verloren aussieht. Bin gespannt wie es bei dir weiter geht!

In dem System finden momentan 2 GTX980Ti platz, allerdings ist eine momentan in Betrieb, sodass ich nur diese habe um sie zur Anprobe einzubauen.

LG



[SnowWolf]

Ist das Innencover geil oder was, abo!



[PaYFrog Customs]

Ist das Innencover geil oder was, abo!

Dankeschön, zum Wochenende hin gibt es denke ich wieder ein neues Update.



[bundymania]

Ja das Cover ist cool



[PaYFrog Customs]

Nach langer Zeit gibt es mal wieder was zu sehen bei diesem Projekt,
ich freue mich euch den dual AGB für den Phanteks Umbau zu Präsentieren. Gestern habe ich ihn mit etwas Kühlwasser befüllt und nach 24h ist nichts ausgelaufen. Er ist nun bereit um ihn ins Gehäuse zu integrieren. Dieses wird nun dafür vorbereitet, die neu Grafikkarte wird eingepasst und das innere fertig gestellt.
In den kommenden Tagen wird das dazu Updates geben.



[PaYFrog Customs]

Heute habe ich dem Phanteks mal wieder etwas mehr Aufmerksamkeit gewidmet.
Hinten im Gehäuse habe ich meinen Dual-AGB eingelassen. Da nun nur eine 1080 verwendet wird statt zwei 980ti, habe ich für diese etwas mehr Arbeit investiert, wie ihr auf den Bildern sehen könnt. Momentan ist ein Dummy (Defekte 780Ti) für ein Probesitzen verbaut.



[sonnyboy]

Ah, das Dingens hab ich in Facebook gesehen - sehr schönes Projekt!! Wie hast Du den AGB gebaut? Was für Maschinen hast Du verwendet? Wie schon in FB geschrieben suche ich genau so ein Teil für mein Enthoo Primo.

*Abo*



[PaYFrog Customs]

Ich verwende eine kleine CNC-Fräse für Teile wie den AGB, ansonsten den Standard: Dekupiersäge, Bandschleifer, etc. etc.



[Aries1337]

Ich verwende eine kleine CNC-Fräse für Teile wie den AGB, ansonsten den Standard: Dekupiersäge, Bandschleifer, etc. etc.

Nur so aus Interesse, hast du die Maschinen alle zuhaus? Oder hast du beruflich Zugriff^^, denn hört sich ja schon teuer an



[SnowWolf]

Der Agb ist Super gut. Intrssiert mich jetzt auch, daher schließe ich mich der Frage von Aries1337 an.



[Leokasi]

Dekupiersäge, Bandschleifer und so sollte doch in jeder halbwegs ordentlichen Werkstatt vorhanden sein...
Oder irre ich mich da?

CNC hab ich auch (wenn sie fertig ist)



[PaYFrog Customs]

Nur so aus Interesse, hast du die Maschinen alle zuhaus? Oder hast du beruflich Zugriff^^, denn hört sich ja schon teuer an

Ich habe die Geräte alle zuhause stehen.

- - - Updated - - -

Dekupiersäge, Bandschleifer und so sollte doch in jeder halbwegs ordentlichen Werkstatt vorhanden sein...
Oder irre ich mich da?

CNC hab ich auch (wenn sie fertig ist)

Das ist relativ. Es kommt immer drauf an ob eine Vorhanden ist. Ich habe damals bei meinen Eltern keine Mittel gehabt, habe mir meine Ausrüstung erst in den letzten 1 1/2 Jahren zusammen gesucht.



[PaYFrog Customs]

Nach einiger Zeit der ruhe, präsentiere ich euch heute das Evolv.
Vor ein paar Wochen, ist der gesamte innere Aufbaue einem fatalen Unfall unterlegen, welcher es fast zur Gänze zerstört hat. Es hat mich einige Zeit gekostet zu entscheiden wie ich mit dem Projekt weiter machen werde. Ich habe mich entschieden das Projekt anderweitig fertig zu stellen und mich darauf konzentriert das originale Innenleben wieder herzustellen und alles zu cleanen. Die Kabel wurden durch weiße Litze ersetzt und alles was nicht nötig war an Öffnungen verschwand. Der AGB ist geblieben, diesen wollte ich in einfach nicht im Aufbau des Projektes missen. Es wird eine neue Version des Designs vom inneren geben, aber das erst gegen ende 2017. Ich hoffe euch gefällt der Aufbau mit meinem Custom AGB trotzdem.
