The Desk integrated Liquidcooled PC

Moin Moin…...​




…und Willkommen in meinem Worklog: „Desk-integrated-liquidcooled-PC“

Ich möchte euch in diesem Worklog die Entstehung meines neuen Arbeitsbereiches / Schreibtisch / Selfmade-Case zeigen.


Vorab sei erwähnt, dass ich im Prinzip schon fast fertig mit dem Schreibtisch bin. Ich hatte aber bisher keine Zeit, den Worklog zu starten, deshalb füttere ich euch jetzt nach und nach mit Bildern und Berichten.


Kurz zur Vorgeschichte:
Da wir mit der Firma im Herbst 2013 umgezogen sind und sich mein Arbeitsweg dadurch um 20km von 50km auf 70km verlängert hat, habe ich mir vorgenommen, zukünftig mehr Home-Office zu machen. Dies ist zum Glück in meiner Firma problemlos möglich!

Mein alter Schreibtisch Mikael(140x75) war mir dafür zu klein, da ich meine Firmen-Workstation per Dockingstation betreiben wollte und noch 2 Monitore auf dem Tisch platz finden sollten.
Mir schwebte ein Schreibtisch mit den Maßen 180-200 X 80-100 vor.

Weiterhin keimte in mir schon lange der Wunsch, meinen PC in den Schreibtisch zu integrieren, sodass ich kein Gehäuse herumstehen habe und ich meinen PC dennoch immer im Auge habe.
Inspiriert durch ähnliche Projekte, wo der PC im Schreibtisch gebettet wurde, habe ich mich dann an das Konstruieren gemacht. Konstruiert habe ich mit CATIA, welches ich schon während des Maschinenbaustudiums genutzt habe.

Folgendes Konzept:
Der PC wird mit all seinen Komponenten(ausser dem 9x120mm Nova Radiator) in einem Gehäuse aus MDF Platten von unten an den Schreibtisch „gedockt“. In der Tischplatte gibt es dann einen Ausschnitt mit Glasplatte, durch welchen man auf das Mainboard gucken kann.
Das „Gehäuse“ sollte mich aber nicht in der Bewegungsfreiheit unter dem Schreibtisch behindern. Somit sollte der „Kasten“ möglichst flach bleiben.

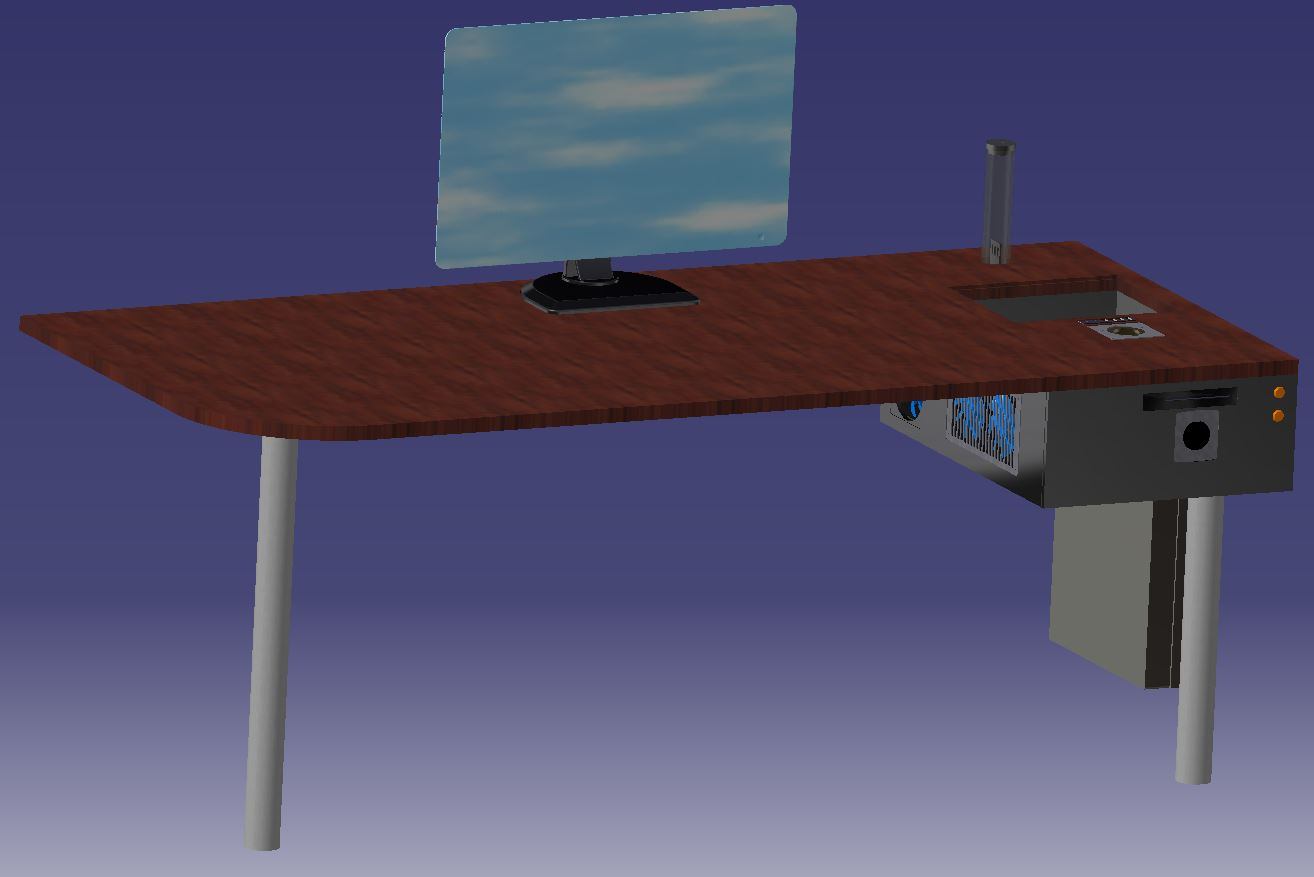

Hier mal meine Konzept als CAD-Daten….





Details zu den Einzelteilen folgen die Tage.

Da ich jetzt ja schon fast fertig bin und ich so manche Hindernisse und Sackgassen überwunden habe, würde mich mal interessieren, wo ihr bei dem Entwurf schon Verbesserungspotential oder Problemquellen seht?!


Anhänge

  • green_Banner.jpg
    208,7 KB · Aufrufe: 225
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hier ist ja richtig was los....! :hmm:

Dann will ich mal etwas auf die Details eingehen...

Zunächst mal etwas zu dem groben Aufbau des Gehäuses.

Der ganze Kasten ist zwei-geteilt. Das Mainboard sitzt in einem seperaten Bereich, welcher durch Plexischeiben vom Rest getrennt ist. Somit sieht man, wenn man von oben durch das Glas im Schreibtisch guckt, nur das Mainboard inkl. der Komponenten. Das Mainboard selbst sitzt ebenfalls auf einer schwarzen Plexischeibe. Es wird in den seitlichen Plexischeiben Ausschnitte/Löcher für Kabel und Schottverschraubungen geben. In dem restlich Bereich sitzen das Netzteil, die HDDs/SSD, die Pumpen, der Heatmaster und das Laufwerk. Zwei 120mm Lüfter an einer Seitenwand des Kastens sorgen für Frischluft.

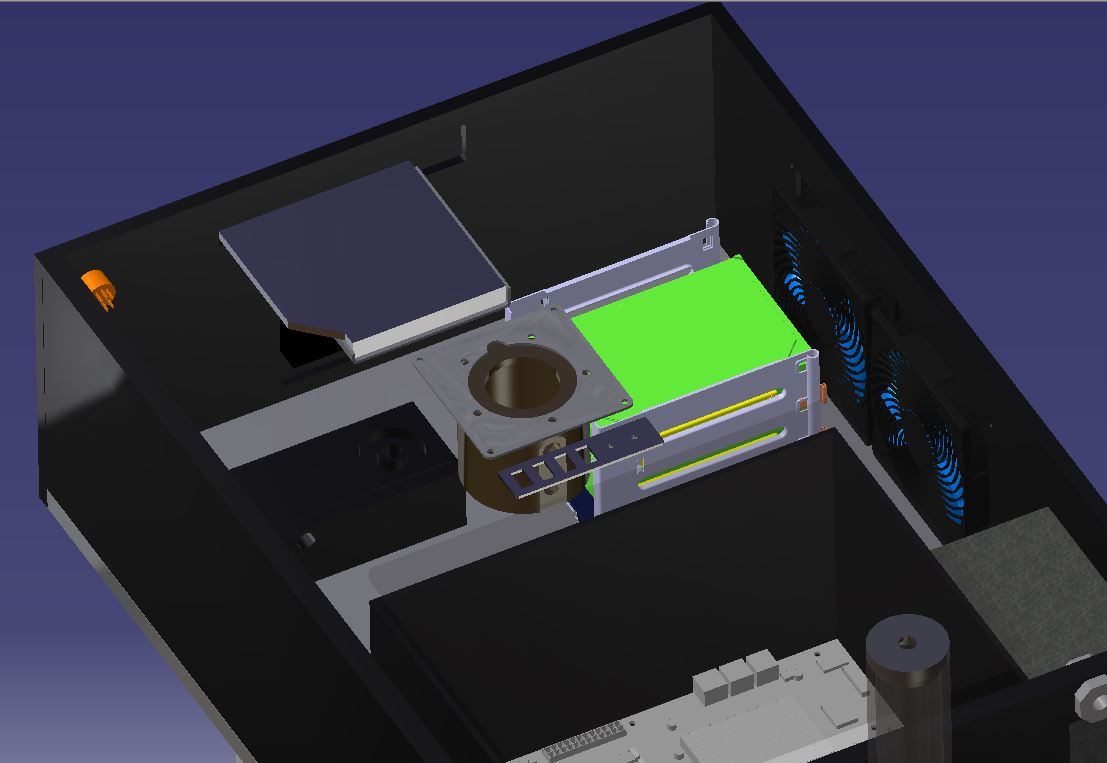

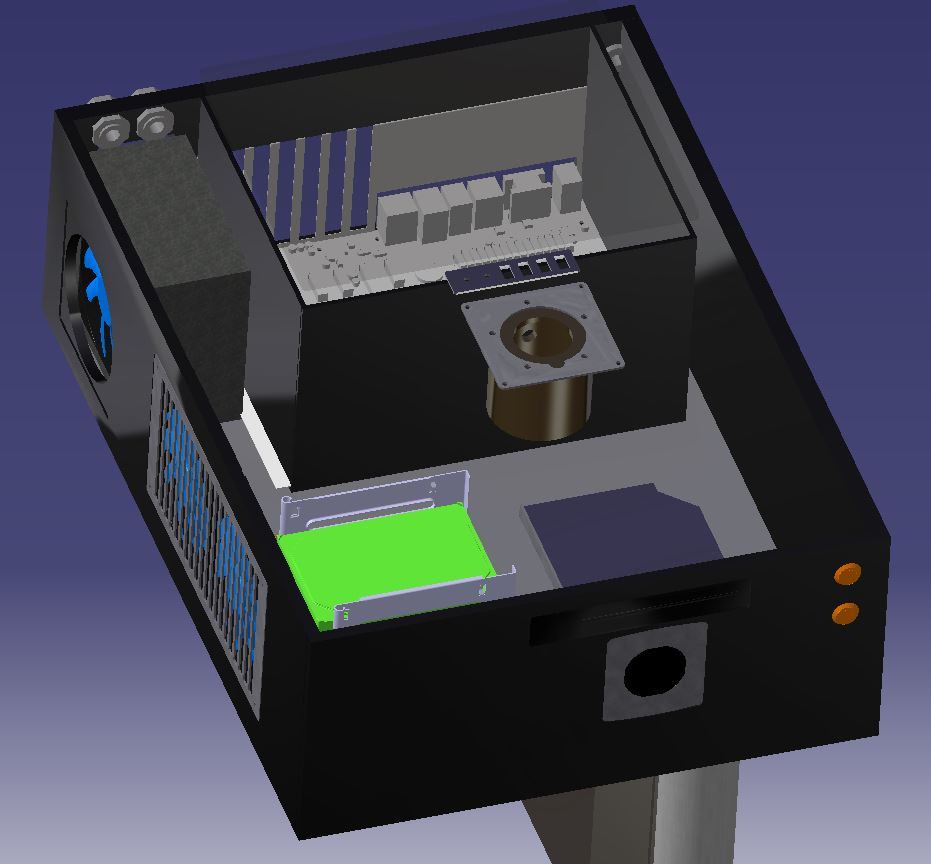

Hier mal eine Übersicht über den Kasten:

Über Schottverschraubungen ist dann der Nova Radi an dem Gehäuse angeschlossen.

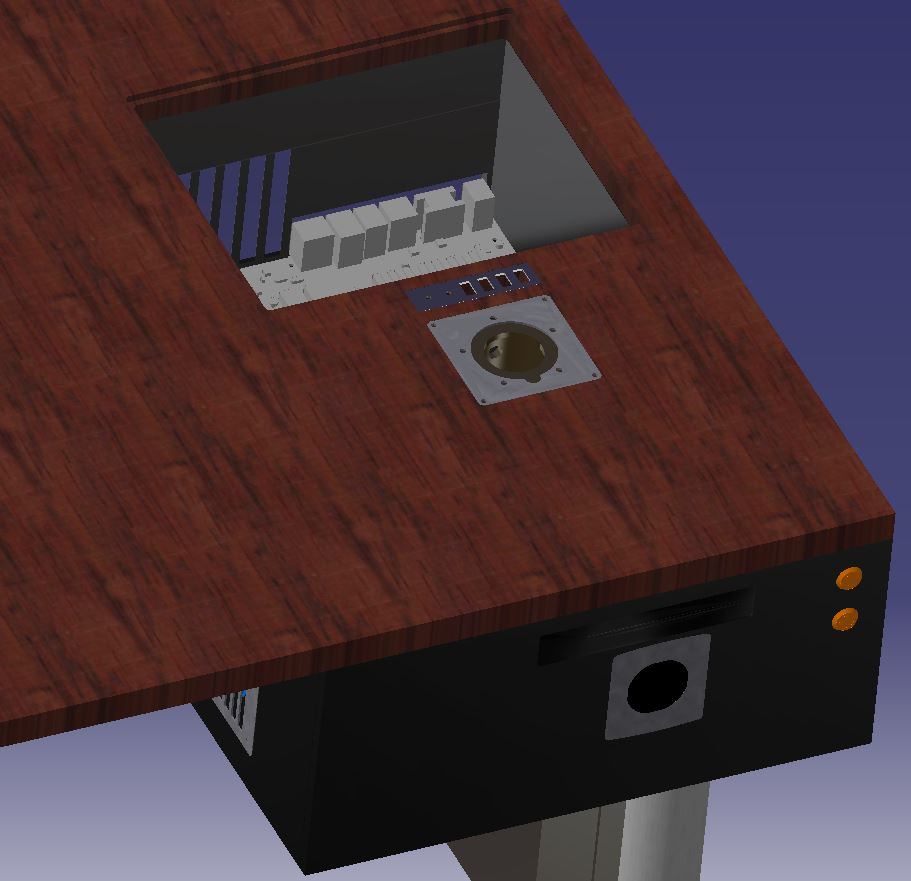

Oben auf der Tischplatte ist dann logischerweise der Ausschnitt mit der Glasplatte, sowie ein I/O-Panel für USB2/USB3 und Audio. Ebenso ist ein Ausschnitt für den Aquatube vorgesehen. Eigentlich wollte ich auch noch einen zweiten AGB(Röhre) durch den Tisch gucken lassen, welche unter dem Tisch dann angeschlossen wäre. Bin mir damit aber noch nicht so sicher.

An der Front des Kastens sitzt dann der Slot-In Schlitz für das Laufwer, der AC Filter, sowie zwie Vandalismus-Taster. Die Seitenwand des Kastens, die richtung Tischmitte zeigt, soll dann später als Wartungsklappe dienen. Hier sitzen dann auch die beiden Gehäuselüfter, sowie ein Ausschnitt für den Netzteillüfter.

In den PC kommt meine aktuelle Hardware:

  • CPU AMD FX-8320
  • Mainboard: ASRock 890FX Deluxe 5
  • Grafik: Gainward GTX 780
  • Speicher: 16GB GeiL DDR3 1333 MHz
  • System-SSD: Crucial M4 128GB
  • Daten-HDD 1: Samsung F3 1 TB
  • Daten-HDD 2: WD GreenCaviar 0,5 TB
  • Laufwerk: Slot-In Bluray Brenner
  • Netzteil: BeQuit Straight Power E8 580W

Geplante WaKü:

  • CPU Kühler: HK 3.0 vernickelt
  • GraKa-Kühler: EK-FC Titan Nickel/Acetal
  • RAM: MIPS vernickelt
  • Mainboard: 1x Anfi-tec UCD grande + 1x Anfi-tec PWM 014
  • Pumpe + Top: Dual-Laing(1x Standard & 1x DIYINHK MOD Laing) + EK-DDC Dual TOP V.2 Black Acetal
  • AGB: Aquacomputer Aquatube inkl. Spülleitung und Beleuchtung
  • Radiator: Phobya 1080 Nova @ 9x Noiseblocker BlackSilent Pro PL1
  • Steuerung: Heatmaster I
  • Filter: Aquacomputer mit Edelstahlgewebe
  • Schlauch: Masterkleer 16/10 Clear
  • Kühlmedium: Aquacomputer Double Protect Ultra Grün

Hier mal die Komponenten(das Mainboard ist nur zum Testen, Danke nochmal an Barrac):

Mainboard-I/O Einsatz und HDD-Käfig aus einem alten Gehäuse, Paracord, Crimpzange, Lüfter und 16-in-1 Cardreader

Plexiglas schwarz high-gloss für den inneren Mainboard-"Kasten"

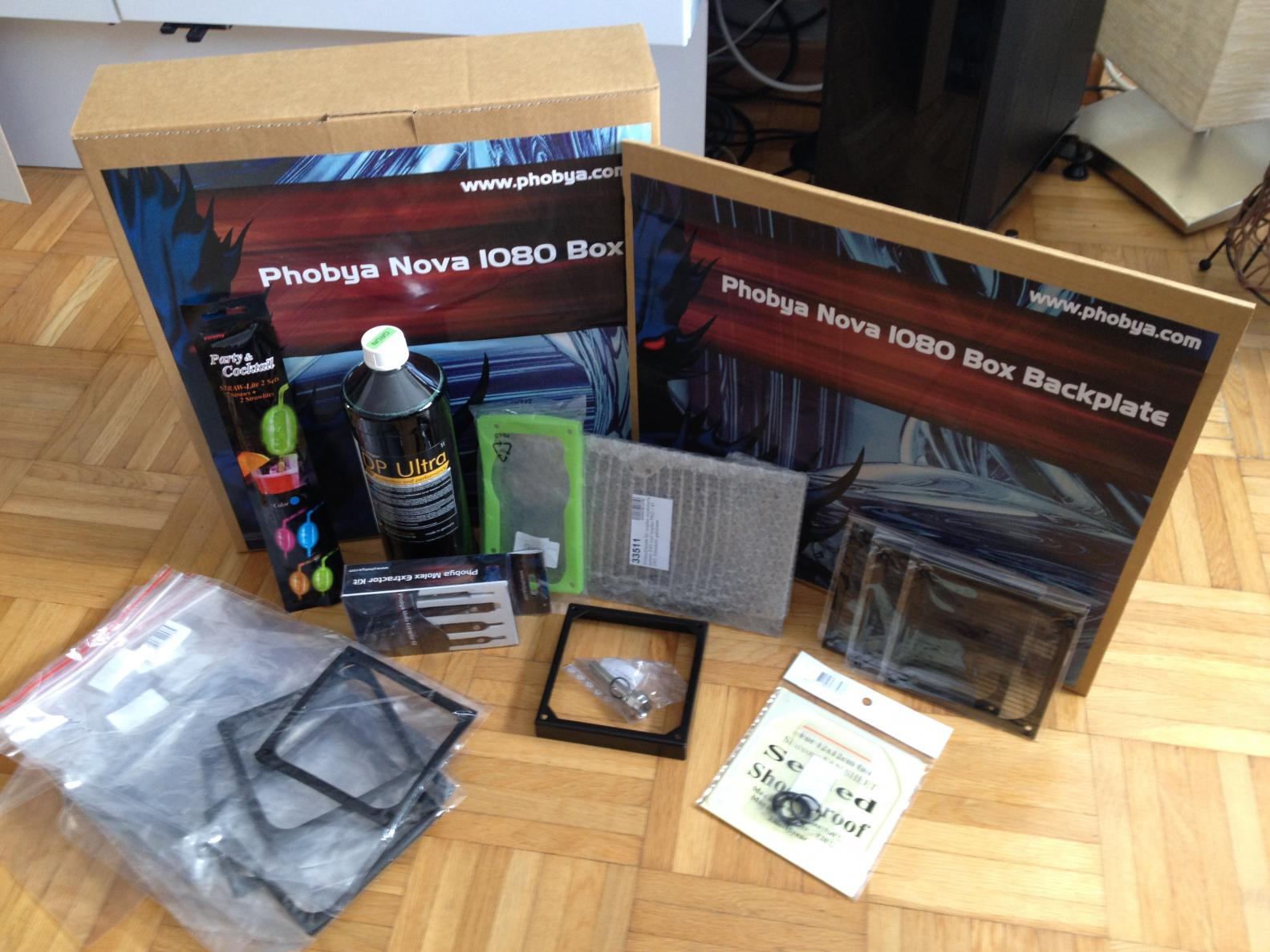

Lieferung von AT...

...mit einer Novabox + Blende und Kleinkram

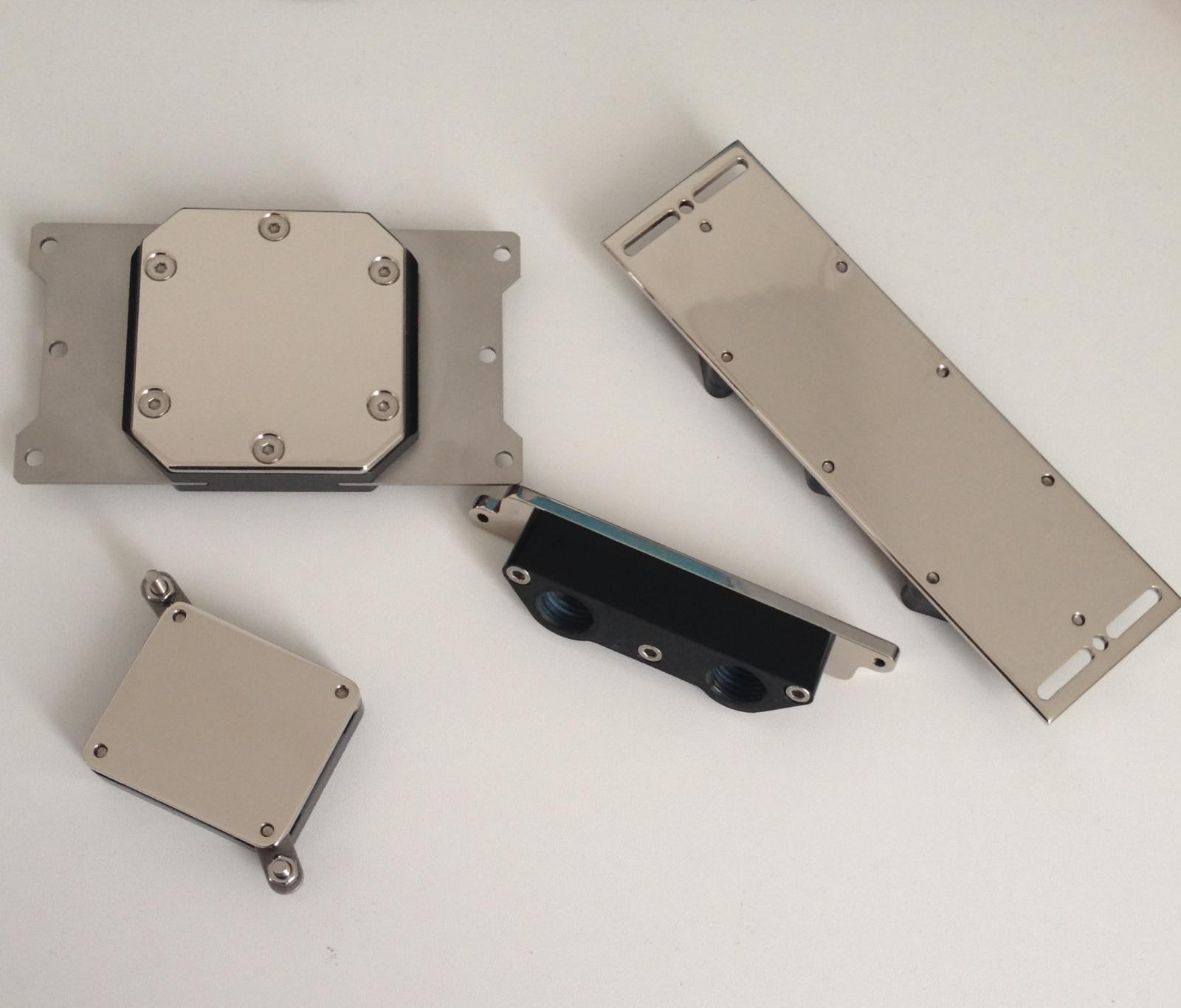

Die vernickelten Wasserkühler. Natürlich von BZ64

Natürlich sind Fragen, neue Ideen, Verbesserungsvorschläge oder Feedback immer gerne gesehen!!!

Erstmal: Sehr schöne Idee dein Vorhaben.

Aufgrund eines evtl. besseren Zugangs zum MoBo würde ich vielleicht die "Wartungsklappe" zur Schreibtisch aussen Kante legen.
Da stört bei einem eventuellen Zugriff die Tischplatte nicht.

Was ich auch schon gesehen habe, finde aber keine Links mehr, war zum einen, dass der Kasten unter dem Schreibtisch an
solchen "Schubladenschienen" hing, man ihn also einfach nach vorne ziehen konnte.

Bei einem anderen Mod/Con, die Acryl/Plexi Platte im Tisch konnte man aufklappen, so dass ein direkter Zugriff durch die Tischplatte möglich war.

Vielleicht hilft dir das ja etwas weiter.

Ich bleib hier mal dran, könnte was schönes werden...

Das mit der Wartungsklappe zur Aussenkante geht leider nicht, da der Schreibtisch direkt an der Wand steht/befestigt ist.

Entweder wird die Seitenwand der Länge nach unten geklappt oder über die kurze Seite nach hinten. Was wäre hier praktikabler?

Das mit dem Schubladen-System habe ich auch schonmal gesehen und hatte auch mit dem Gedanken gespielt. Bei mir sollen die Plexischeiben, die den inneren Bereich für das MoBo eingrenzen zwischen Kasten-Boden und Schreibtischplatte festsitzen, was ich über Nuten im Boden und in der Tischplatte realisieren wollte.

Ebenso wäre es schwierig mit der Verschlauchung des Aquatube, welche ja später fest in der Schreibtischplatte sitzt. Und die Verkabelung des I/O-Panels auf der Schreibtischoberseite stelle ich mir auch schwierig vor.

Später kann ich die Glasplatte einfach mit einem Saugnapf aus der Vertiefung im Schreibtisch heben. Ebenso wollte ich den ganzen Kasten reversibel befestigen, d.h. ich will diesen mit ein paar Handgriffen von der Tischplatte lösen können. Wie ich das funktioniert, werden wir sehen...

Okay, wenn er da an andere Wand steht geht es nicht.

Na, dann würde ich sie nach unten klappen.

Geplant ist, dass der Tisch in einer Ecke im Raum steht. Also mit der Rück- und mit der rechten Aussenseite an der Wand steht. Hinten liegt er dann auf einer Holzlatte, welche an der Wand verschraubt ist, auf und vorne sind zwei Tischbeine.

So, es geht mal etwas weiter. Bin momentan unter der Woche beruflich immer unterwegs, weshalb ich nicht soviel Zeit habe, vom Projekt zu Bberichten.

Zunächst möchte ich euch für das Projekt ein sehr wichtige Werkzeug vorstellen:

Der Dremel Trio:

Plus Zubehör:

So, das Rohmaterial ist besorgt....

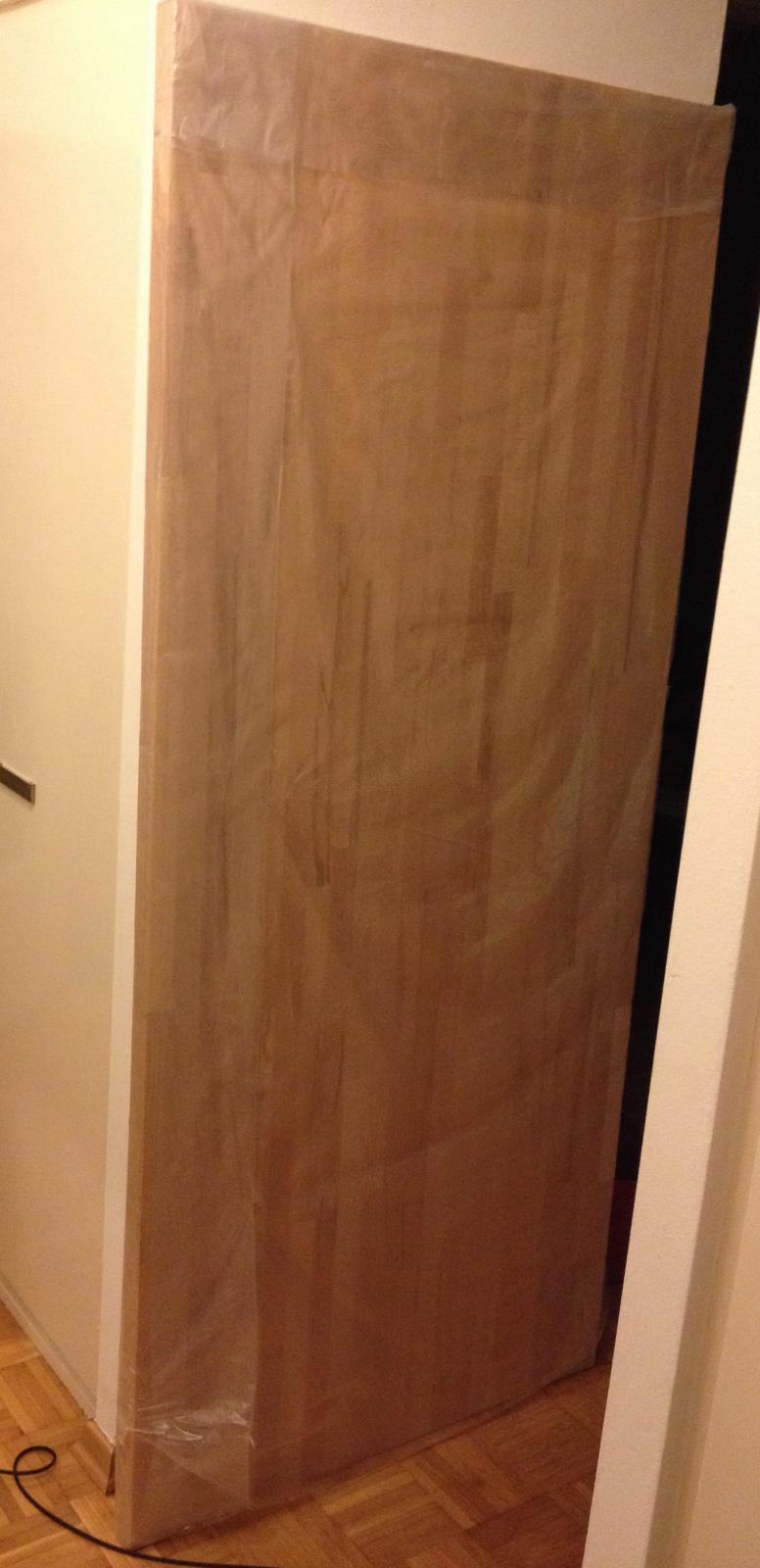

Es ist eine Massive Buche Platte mit den Maßen 2000mm x 900mm x 40mm geworden:

Das "PC-Gehäuse" besteht aus MDF Platten der Stärke 16mm und 10mm(Wartungsklappe)....

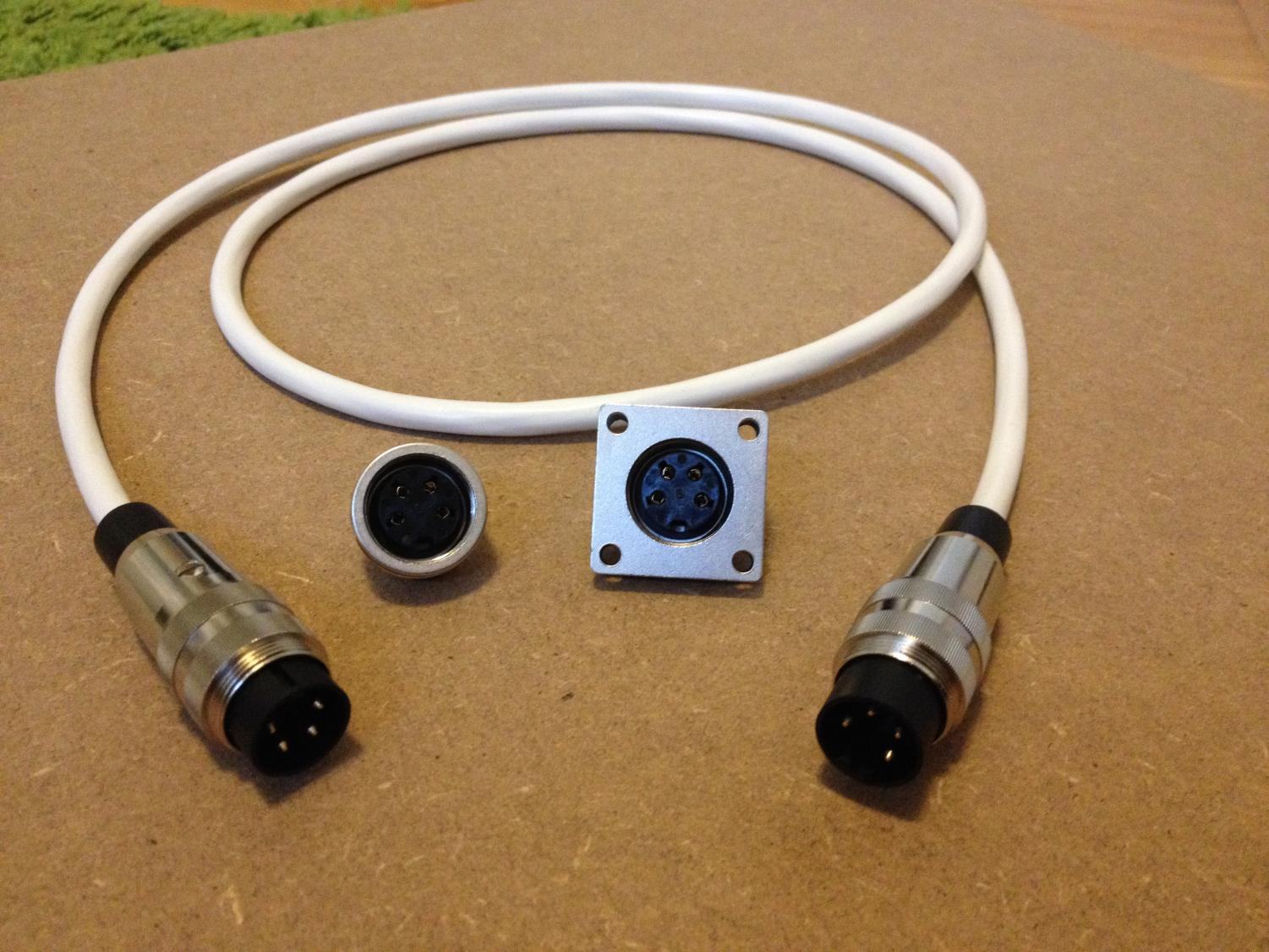

Ausserdem habe ich schonmal das Lüfter-Kabel für den externen Nova fertig gebastelt

Als nettes Gimick habe ich mir vorgenommen, einen kapazitiven Schalter für das Bluray-Laufwerk in die Front zu integrieren. Dazu muss ich mir zunächst mal ein Slot-In Bluray-Laufwerk suchen, welches mit Auswurfknopf ausgestattet, welches ich dann umlöten kann.

Der kapazitive Schalter wird nach folgendem Vorbild gebaut --> Tutorial kapazitiver Sensor

Wie immer sind mir Feedback, Kommentare, Kritik und Tipps sehr Willkommen! ;)

Finde ich auch! Wobei ich etwas Probleme beim Fräsen und Bohren hatte. Teilweise ist mir das MDF weggerissen/ausgefranst.

Habe mir mal deinen Worklog angeschaut und finde deine Arbeit echt super!

Zum Thema MDF. Dein MDF sieht ein wenig "dichter" aus als meins, kann aber auch täuschen. Im Prinzip muss man eben sorgfältig arbeiten und ggf. nachspachteln. Die Sichtbaren Teile werden aber keine Ausfransungen haben, habe es jetzt an ein/zwei Stellen an nicht sichtbaren Stellen. Solche "häßlichen" Stellen hast du ja auch in deinem Projekt...;)

Danke fürs Kompliment! :-)
Jep, die gibts/gabs auch bei mir. ;) Wie Du schon sagst: ist wichtig, wie man es (nach-) bearbeitet.

So, es geht ein wenig weiter...

Ich habe jetzt mal die Front und das Heck bearbeitet und die Fräsungen vorgenommen.

In der Front sind Ausschnitte für den AC Filter, das Slot-In LW(inkl. Ausfräsung von Innen für Sensor) und den Power- und Reset-Switch.







Ebenso habe ich am Heck die Ausschnitte für Schottverschraubungen, Lüfterkabel und I/O-Blende gefräst.





Dann habe ich einen ersten Test mit dem Mainboard gemacht.



Dabei habe ich festgestellt, dass es sehr eng zugeht bei den Schottverschraubungen für den ext. Radi:



Als nächstes kommt dann die Wartungsklappe, wo Ausschnitte für Netzteil und Lüftungsgitter hineinkommen und die Bodenplatte mit den Fräsungen für die Trennwände.

So, nun geht es endlich mal etwas weiter....

Wie gesagt wurden als nächstes die Ausfräsungen für die Wartungsklappe und für die Plexi-Trennwände am Mainboard gefräst...

Hier die Klappe mit dem Ausschnitt für die AC Lüfterblende:










Einmal alles zusammen halten und Probesitzen...


Hier die Fräsungen für die Trennwände....




Passt doch.... ;)


Dann habe ich auch noch das Mainboardtray fertig gestellt und zur Probe das Testmainboard montiert.


Ich hoffe das passt nachher mit dem Ausschnitt für das I/O-Shield?!

So, jetzt gibts mal eine erste Passprobe mit dem richtigen Board und einigen anderen Komponenten:

Das Mainboardtray musste ich doch noch um 1,5mm tiefer setzen, ging aber problemlos, da ich unter der Plexiplatte Kunststoff-Distanzhülsen habe, welche ich einfach auf die richtige Höhe schleifen konnte.


Hier das Board(s.Signatur) noch mit den alten Kühlern und die GTX780 noch ohne WaKü in deren Zuhause.


GraKa passt soweit!


Eng wirds am Schott vom Mainboard Bereich zu den externen Anschlüssen für den Nova. Aber die Winkel sitzen dann später noch ein Stück weiter in der Plexiwand wegen der eingeschraubten Gewinde.


Hier mal alle Komponenten, wie sie später ungefähr verbaut werden sollen. Wie ihr seht, fehlt in der Wartungsklappe noch der Ausschnitt für den Netzteil-Lüfter. Kommt später....


Unter dem Slim-Slot-In Laufwerk sitzt der AC Filter. Und der HDD Tray wird noch gekürzt. Nachher werden nur meine beiden HDDs und meine System SSD einzug erhalten.

Das mit dem Winkel hinterm plexiglas wird aber echt eng. Denk daran dass die Schots auch eine gewisse höhe haben. ;)
Das habe ich bei mir auch mal nicht mit bedacht (passte aber zum Glück trotzdem^^)

@Barrac: Danke! 😉

@Flix: ja, mal gucken! Die Schottverschraubung baut ca. 4mm auf. Laut Messung müsste ich noch ein paar wenige Millimeter übrig haben...😉

So! Es geht ein wenig weiter....

Zunächst kam die Frage auf, wie ich den Kasten an die Schreibtischplatte bekomme!? Ich wollte weder, dass man die Befestigung auf der Tischoberfläche sieht(also nicht einfach Spax von oben durch jagen), noch sollte der Kasten, aufgrund evtl. Wartungs- oder Änderungsarbeiten, dauerhaft befestigt werden. Über eine Schubladenlösung hatte ich auch schon nachgedacht. Allerdings passt das mit den Bauteilen, die an der Tischoberfläche befestigt sind nicht zusammen. Also habe ich nach einer festen aber reversiblen Lösung gesucht.

Das kam dabei heraus:



Die ersten Versuche an einem Probestück sahen nicht sehr schön aus, aber das wird schon noch.

Es handelt sich hier um Gewindeeinsätze für Holz. Die Gewindeeinsätze werden von unten in die Tischplatte geschraubt. Dort wird dann eine M8 Gewindestänge eingeschraubt und daran dann der Kasten befestigt.

Hier mal dargestellt mit meinen Paint-Skills



Zusätzlich werden die Front und die Seitenwand mit Holzdübeln and der Tischplatte befestigt/geführt.











Wie ihr seht, habe ich mittlerweile auch den Ausschnitt für den Netzteillüfter fertig.

So, nun will ich endlich mal etwas weiter dokumentieren. War in letzter Zeit beruflich stark eingespannt.....:rolleyes:

Als nächstes musste ich die Ausschnitte in den Plexi-Platten machen, wo später die Versorgungskabel(24-Pin Mainboard, 4-Pin CPU, SATA-Kabel, I/O-Anschlüsse etc.) zum Mainboard sowie die Schotverschraubungen für die Schlauchtüllen durchgeführt werden.







Auf dem Bild kann man erkennen, dass der Platz zwischen Aussenwand und Mainboard-Kammer doch noch für den Winkel reicht, nachdem dieser in die Schottverschraubung geschraubt ist.



Jetzt habe ich mir die Tischplatte wieder vorgenommen und die Ausschnittte für den Aquatube, das I/O Panel, sowie das Sichtfenster an der Oberseite erstmal grob ausgesägt.






Hier dann noch mit dem Fräser fein bearbeitet....


Einmal zur Probe die Blende des Aquatube eingesetzt....


....passt!


Die I/O Platine habe ich auch schonmal positioniert. Die Belnde kommt dann später drauf....


Zu guter letzt, habe ich den Kasten mal wieder angeschraubt und diesmal geguckt, ob mein Sichtfenster auch mit der Mainboard-Kammer zusammenpasst. Sieht aber gut aus!


So, das nächste Update kommt dann hoffentlich bald....

Hier schon mal ein Appetizer....


Wie immer....Kommentare sind erwünscht! :d

Zuletzt bearbeitet:
sehr schöne arbeit und coole idee, vor allem mit den ac teilen, die dann sichtbar sind [x] abo :)

So, nächster Schritt ist getan: fertig lackiert......

Leider ein schlechtes Bild, habe im Keller nicht so viel Platz...;)


Die Teile des PC-Gehäuses habe ich auch lackiert. Hier kommt ein schlichtes glänzendes Schwarz zum Einsatz




Zudem sind die Blenden für I/O-Frontpanel und Slot-In BR LW angekommen


Mal Probesitzen....


....passt

Hier bin ich grad am montieren der Tischplatte an der Wand. Damit man schonmal einen Eindruck der Farbe und des Aufbaus hat. Kommt dem CAD-Modell schon recht nahe...



Als nächstes beschäftige ich mich mit dem kapazitiven Sensor für das Auswerfen der Medien des Laufwerks. Außerdem wird das Mainboard mit den vernickelten Kühlern bestückt und alles im Kasten montiert.

Zuletzt bearbeitet:
Läuft das Ding schon? Will ich doch mal hoffen ;)
Sehr saubere Arbeit! Hast du einen aktuellen Stand für uns?
