[Projekt] [Worklog] The green hornet //Bitfenix Prodigy// Update 27.05.2015

[Mufflon]

Hallöchen,

nachdem ich durch mein Studium etwas verhindert war, möchte ich nun mein zweites Projekt beginnen.
Noch sind die ganzen Unterpunkte ziemlich leer, ich werde sie aber schnellstmöglich mit vielen Bilder füllen. Anregungen und Ideen sind natürlich gerne gewünscht.

Update #1 Das Sortiment Diesem Theman habe ich einen kompletten Unterpunkt gewidmet.

Bilderupdate #2 : Umbau der Grafikkarte Eine schwere Geburt, die Grafikkarte umzurüsten. Nun wiegt sie fast so viel, wie der restliche PC.

Bilderupdate #3 : Wasser marsch Endlich die Hardware für den Umbau der Wasserkühlung ist da.

Bilderupdate #4 : erste optische Eindrücke Ja sieht doch geräumiger aus als gedacht.

Bilderupdate #5 : Einbau der Hardware Mal schauen, ob alles rein passt.

Bilderupdate #6 : Config 1.0 Probeverrohrung, ob es von den Radien passt.

Bilderupdate #7 : Config 1.1 Optik war doch nicht so berausschend. Day-One Patch ist schon in Arbeit.

Nachdem mein erstes Projekt auf die maximale Größe ausgelegt war (40cm Fan), möchte ich nun möglichst viel Hardware auf möglichst wenig Platz unterbekommen.
Dafür soll nun ein grünes Bitfenix Prodigy herhalten, welches für meine Zwecke genutzt wird.

Bitfenix:

Ich bedanke mich bei Bitfenix, für die Bereitstellung von Kabelverlängerungen und einem Full-Window.

Aquatuning:

Ich bedanke mich bei Herrn Klassen, für den großzügigen Rabatt bei meiner Bestellung. Er sorgte dafür, dass ich das Projekt mit Tubes statt Schläuchen realisieren kann.

-----------------------------------------------

Bilder Update #1


Seit gespannt

Liebe Grüße

Steven



[Smatter]

Da bin ich natürlich dabei, ein schöner Prodigy Mod kann nur genial werden.... Und dann noch Grün...


Extern oder intern kühlen?.... Tubes oder Schläuche?



[Mufflon]

Erstmal ein kleines Update, möchte aber noch nicht zu viel verraten



[Mufflon]

Kleines Update

Die ersten Teile für die Wasserkühlung sind auf dem Weg

Alphacool HardTube 13/10mm Plexi (PMMA) Klar 40cm 1 3 2,17 6,51
Alphacool HT 13mm HardTube Anschraubtülle G1/4 für Plexi- Messingrohre - gerändelt Deep Black
Alphacool HF Winkeladapter 45° - G1/4 drehbar - 2x Innengewinde - Deep Black
Alphacool HF L-Verbinder 90° - G1/4 drehbar - 2x Innengewinde - Deep Black


Ich bedanke mich sehr herzlichst bei Herrn Klassen von Aquatuning, der mir auf diese Teile im Zuge dieses Projektes ein Rabatt gewährte.

Bilder folgen, sobald die Teile angekommen sind.



[Mufflon]

Kleines Bildupdate

Die Teile für die Wasserkühlung sind nun alle bestellt. Nach den Feiertagen werden sie ordentlich gesäubert und es werden die ersten Versuche beim Acryl probiert. Dem Staub werde ich nach den Feiertagen den Kampf ansagen, da hat der Vorbesitzer leider etwas geschlampt.



[Mufflon]

Kleines Update:

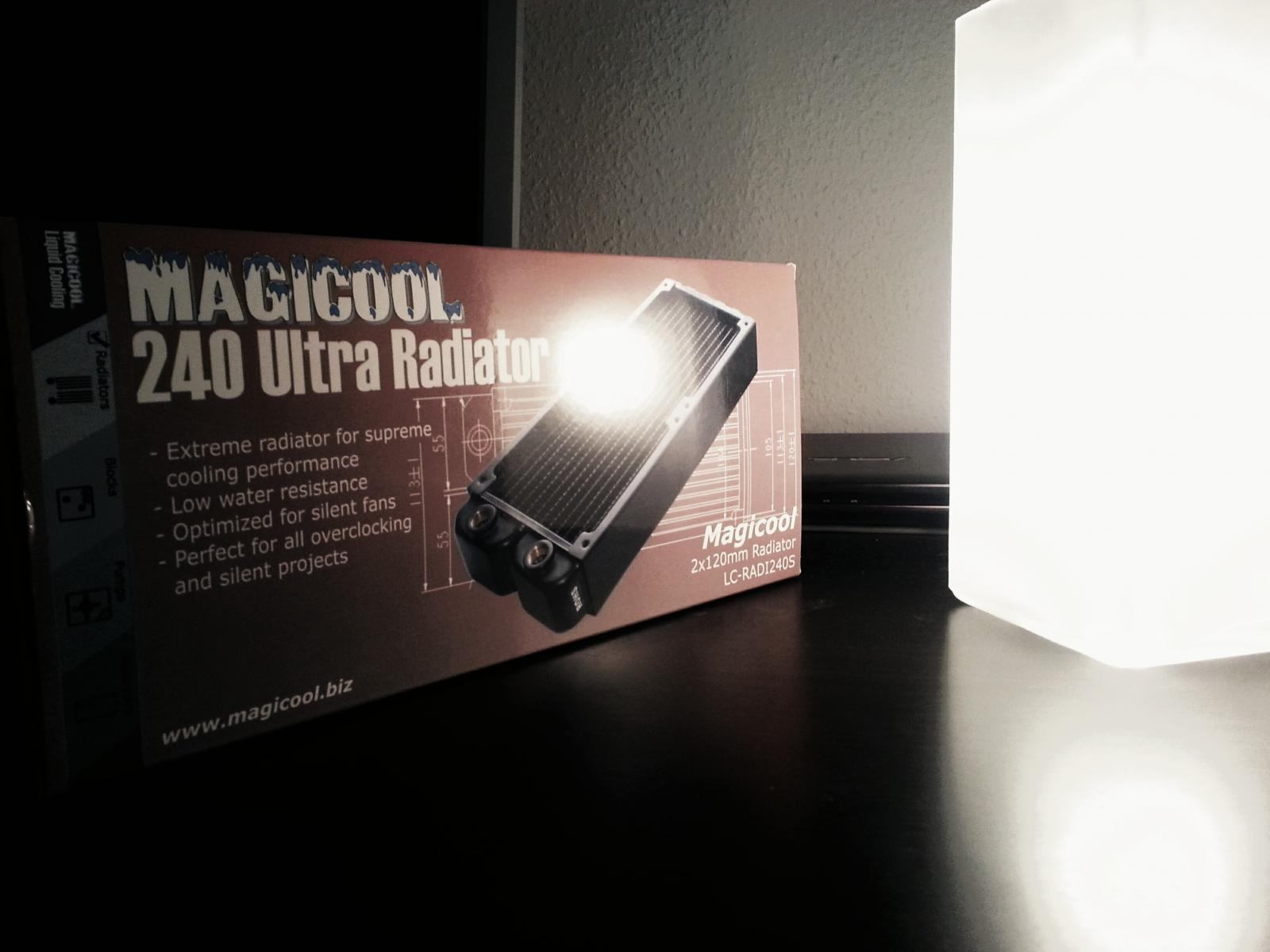

Habe die Radiatoren einmal eingebaut, um zu schauen, wie viel Platz ich habe.



Der nächste Schritt wird sein, mich im Acrylbiegen zu üben.
Falls noch Bilder gewünscht werden, Anfragen sind gerne gesehen.

Ob auch nur der Phobya Xtreme reicht? Was meint ihr?



[Mufflon]

Hallöchen

Muss erstmal einen kleinen Rückschlag hinnehmen. Die Grafikkarte ist einfach zu groß, um den Phobya Xtreme und einen 200mm Fan zu nutzen.

Ic h werde erstmal schauen müssen, ob ich die Front modifizieren , dass der Lüfter aussen gesetzt werden kann.

Ich entschuldige mich schonmal für die Bilder von Innen; Kabelmanagement habe ich noch keins betrieben.



[Mufflon]

So kleines Update:

Erster Versuch der Umstellung. Leider ist die Arbeit mit dem Acryl hier nicht möglich. Das Gehäuse ist einfach zu klein um die Biegungen zu Skizzieren. Ich werde es höchstwahrscheinlich auf Schlauch umstellen.

Ein paar kleine Bilder gibt es trotzdem.
Bestellung ist schon unterwegs.



[Mufflon]

Kleines Update am Abend.

Habe Acryl und Schlauch gemischt, hatte viel experimentiert, aber bei der Größe des Cases ist es einfach nicht möglich voll Acryl zu nutzten. Jedenfalls nicht in dem Budget.
Durch die Schläuche ist ein bisschen Flexibilität gegeben, so dass es nicht bei der kleinsten Bewegung schon undicht wird.
Derzeit läuft der Probelauf. Morgen wird es dann mit EK UV Lime Green befüllt und die Hardware angeschlossen.

Drückt die Daumen das alles heil bleibt.



[Mufflon]

Kleines Update

Board ist wieder ganz.
Verrohrung noch etwas optimiert.
fast wieder ein Schaden aufgetreten, als plötzlich ein Fitting anfängt zu Tropfen. Scheint wohl ein Fabrikationsfehler zu sein. Aber zum Glück alles gut gegangen.

Leider bekomme ich die Pumpe nicht leiser, vermutlich, da sie direkt an dem Radiator hängt. Werde wohl noch ein Schlauchstück dazwischenhängen als Entkoppler. Das surren ist echt von weitem hörbar. Oder habt ihr noch andere Ideen. Die Pumpe schwebt derzeit frei in der Luft.

Es ist sogar möglich, das System passiv zu betreiben.

Ein Streßtest unter Vollast zeigt, dass die CPU 50°C und die GPU um die 40°C heiß wird.

Hier ein Bild im derzeitigen Zustand



[Mufflon]

Wieder ein kleines Update von mir:

Da ich doch keine Ruhe habe (im mehrfachen Sinn), wandert nun folgendes zusätzlich in das Case:

Aquaero 5 XT
Poweradjust 2

Des weiteren wird der Radi on Top auf die Gehäuseaußenseite platziert.

Bilder folgen die Tage.
