[Projekt] [Worklog] "The Ryzen One" zweiter build - orange green

[HaGa]

"THE RYZEN ONE"​

Nach meinem ersten build habe ich mich nun, mit dem Erscheinen von AMD´s Ryzen Familie, dazu entschlossen mir einen Ryzen zuzulegen.
Im gewissen Maße passt der Name auch zu AMD´s neue Prozessorgenereation. The Risen One "Der Auferstandene" spiegelt ja schon ein wenig
die Wiederkehr von AMD in den Highend CPU-Bereich wieder

Aktuell Unterstützen mich bei dem Projekt die Firma Raijintek, welche ich mit meinem ersten Build begeistern konnte und Aquatuning die mich mit eine full custom wakü aus dem Hause Alphacool bei dem Projekt supporten ! Ich bedanke mich für das Vertrauen was sie in mich und meinem zweitem build gesetzt haben !

Kommen wir nun zum wichtigsten den Komponenten und den Vorstellungen.

Die Hardware ist noch nicht da, da das Mainboard erst ab Freitag verfügbar ist und einige Punkte noch offen sind die Grafikkarten werden morgen verschickt.
Ich setze hier auch beider Grafik auf Karten aus dem Hause AMD (Ich wollte nicht warten bis RX 580 oder Vega raus kommen daher meine Entscheidung)

Gehäuse


RAIJINTEK ASTERION CLASSIC + neue LED Ring Lüfter von Raijintek (diese sind noch Unterwegs)

Hardware

CPU AMD RYZEN 7 1700 (Ende der Woche da)
Mainboard Gigabyte AORUS X370 Gaming K7 (Ende der Woche da)
GPU Gigabyte RX 480 G1 8GB Crossfire (Donnerstag da)
RAM 16GB AVEXIR Green Tesla 3000MHz
Netzteil -tba-
SSD`s - tba-
Sleeving orange/grün

Wasserkühlungskomponenten
Alphacool Eisblock XPX CPU-Kühler
Alphacool Nexxos GPX RX 480 M01 GPU-Kühler (zwei)
Alphacool GPX SLI Connector
Alphacool Eispumpe VPP755 (zwei)
Alphacool Eisbecher 150mm Acetal (zwei)
Alphacool Nexxos ST 30 360mm Radiator (GPU´s)
Alphacool Nexxos XT 45 240mm Radiator (CPU)
16mm Alphacool Eisrohr Hardtubings
+ diverse Anschluesse, Fittings, Schottverbinder etc

Supporter
Raijintek
Aquatuning

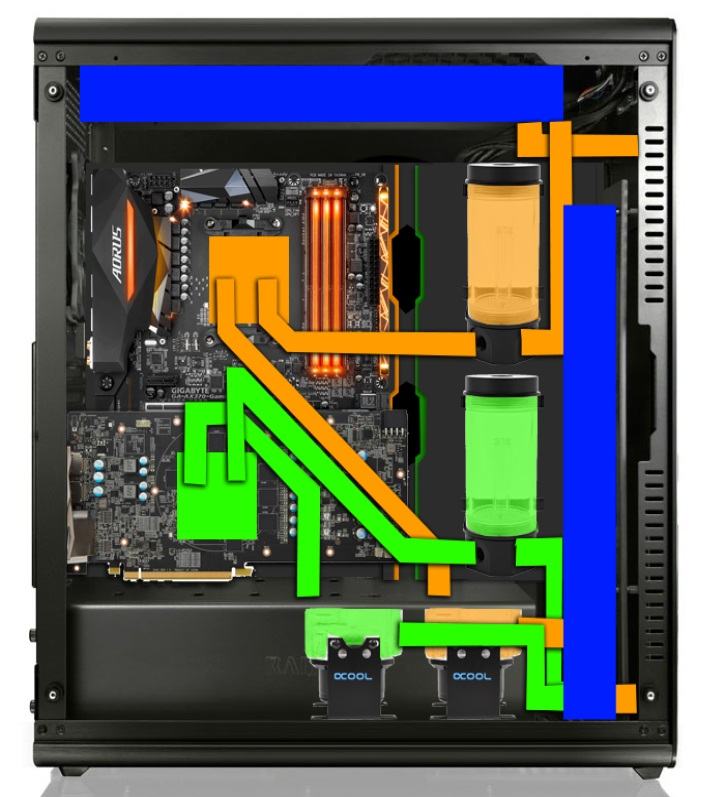

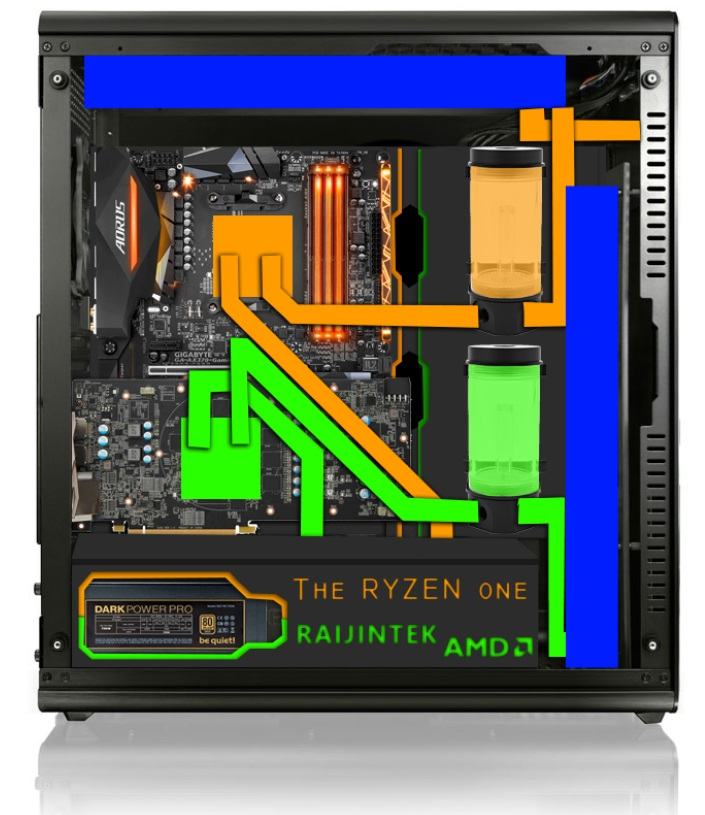

Hier seht ihr meine Entwürfe. Das ganze wird aus zwei Wasserkühlkreisen bestehen, welche sich auch in der Farbe unterscheiden. Der CPU Kreislauf wird die Farbe orange haben und der GPU Kreislauf die Farbe grün. Warum ? Ich habe mir gedacht die Farbe oragne passt gut zu dem aktuellen Ryzen Logo und grün passt super zu AMD. In Kombination von beidem sieht das nachher sicher sehr geil aus

Das sind nur Entwürfe, der Endgültige Verlauf der Tubings wird definitiv anders und es sind ja nun zwei Grafikkarten anstatt einer. Im Keller quasi wird Schlauch verwendet, nur der SIchtbereich wird mit HT ausgestattet,

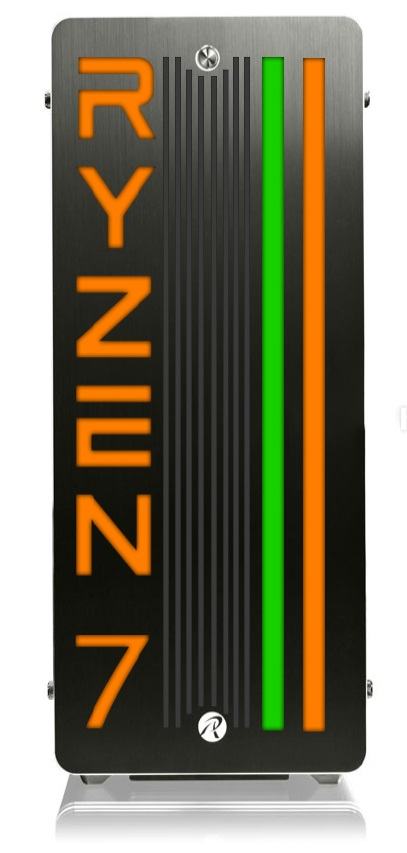

Die Schrift an der Front ist ein Inlet aus orangefarbenden 6mm Acrylglas (46% Lichtdurchlaessig). Wird dann entsprechend gefräst (Fräsarbeiten werden von Gosumodzdgf.) und dann mit der Front verklebt und evl von hinten Beleuchtet.

Die beiden Streifen werden nicht einfach nur aufgeklebt, nein das ist ein Acryglasinlet (Acryl GS) mit Wasserkanälen welche mit dem Kühlkreislauf verbunden sind. Sprich die Farbgebung wird dann von der Kühlflüssigkeit übernommen . Heute habe ich begonnen dieses Inlet mit Fusion 360 in 3D zu entwerfen, morgen sollte der Entwurf fertig sein.

Das Mainboardtray bekommt ein Cover und farbige Acryldetails, genauso wie das Netzteilcover. Hier und da wird sich sicher noch etwas ändern und evl ein paar details dazukommen.

Die Bleuchtung wird in einem dezenten Weiss gehalten+das was von den Lüftern noch so kommt. Die orangene Beleuchtung vom Mainboard zusammen mit dem Avexir Green Tesla ergeben eine geile Mischung !

Ich freue mich auf den Umbau und werde auch ab und an ein VideoWorklog veröffentlichen (neue Cam für 4K Video kam heute an )

​



[HaGa]

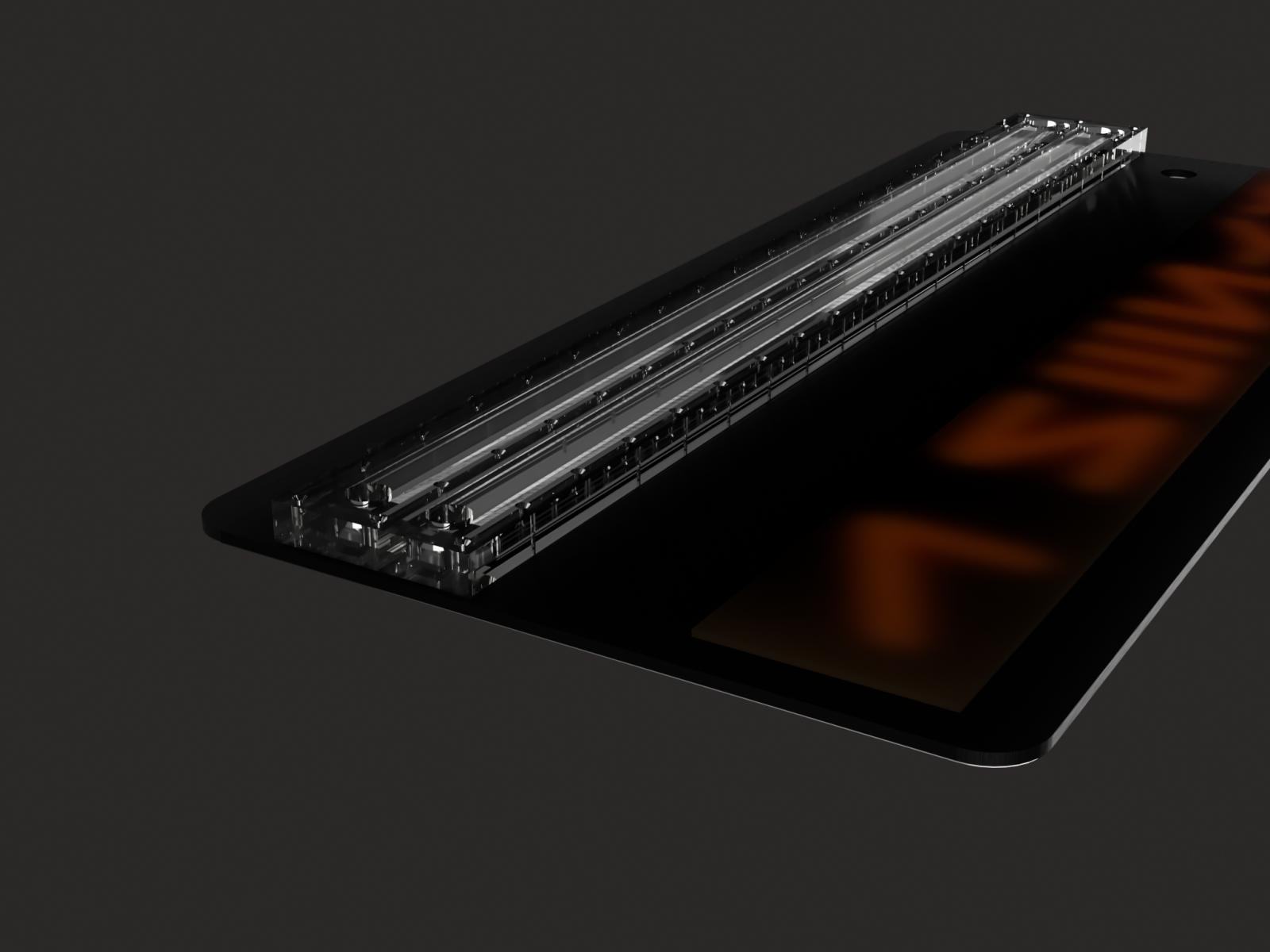

So ... ein Teil des Inlets für die Frontplatte ist fertig. Es ist der Teil mit den Wasserkanaelen und den O-Ringnuten

Es werden M2x10 Senkkopfschrauben und eine 2mm O-Ring schnur verwendet. Die Nuten sind 1,6mm tief und ich hoffe alles ist am Ende dann dicht das ist naemlich das erste mal das ich ueberhaupt 3D Modelle erstelle. Ich benutze hier FUSION 360, einen Cloudrenderer.



[mrmaler]

Nicht hoffen, wissen! :-D Hast du das Zusammenspiel von Nutquerschnitt, Schnurstärke und -härte sowie Anzahl, Abstand und Größe der Schrauben und Dicke der Deckelplatte aufeinander abgestimmt? Es wird oft unterschätzt, welche Kraft ein falsch komprimierter O-Ring/Dichtschnur auf eine Deckelplatte ausübt, und wenn dann der Schraubenabstand zu groß und die Deckelstärke zu dünn ist, biegt sich letzterer irgendwann auf bzw. bekommt Spannungsrisse um die Bohrungen. Und nach nem Jahr wirds dann plötzlich undicht. Alphacool hatte das Problem mit den Deckeln ihrer GPX-Kühler, die bekommt man mittlerweile nur noch aus Stahl

Sieht auf jeden Fall schonmal richtig schick aus!



[HaGa]

habe vorher mit jemanden drueber geschrieben der schon erfahrung mit solchen konstruktionen hat

versuch macht klug

die platte hier ist 10mm stark, der deckel quasi dann 5mm, ich werd vorher die sache einem dichtheitstest unterziehen



[NeronMk]

Und ich würde Tempern!


Gesendet von iPad mit Tapatalk



[mrmaler]

Dann bin ich beruhigt wäre sonst zu schade um das Frästeil gewesen. Wobei man Zusatzbohrungen ja auch nachsetzen kann. Wird bestimmt geil!



[HaGa]

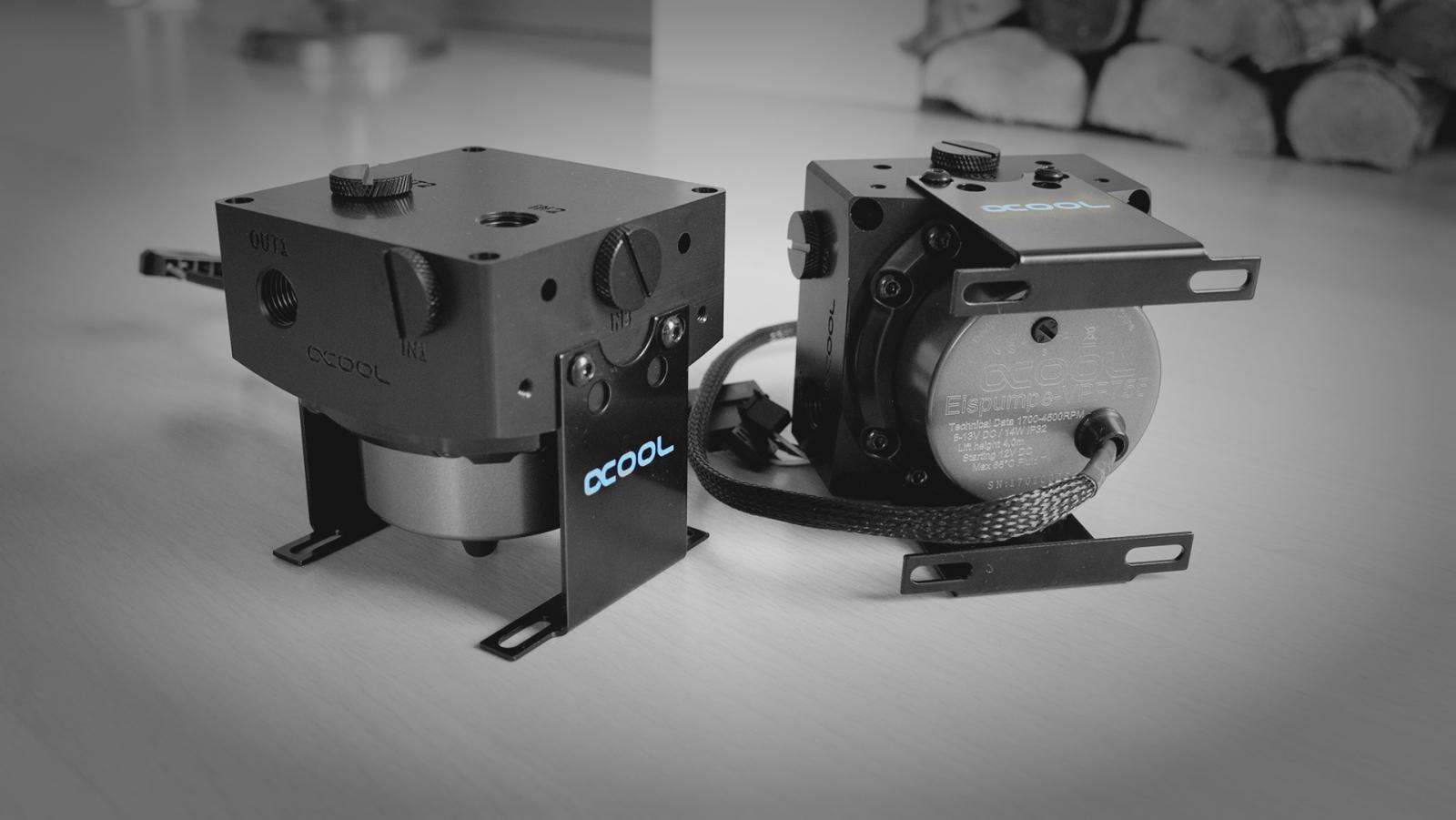

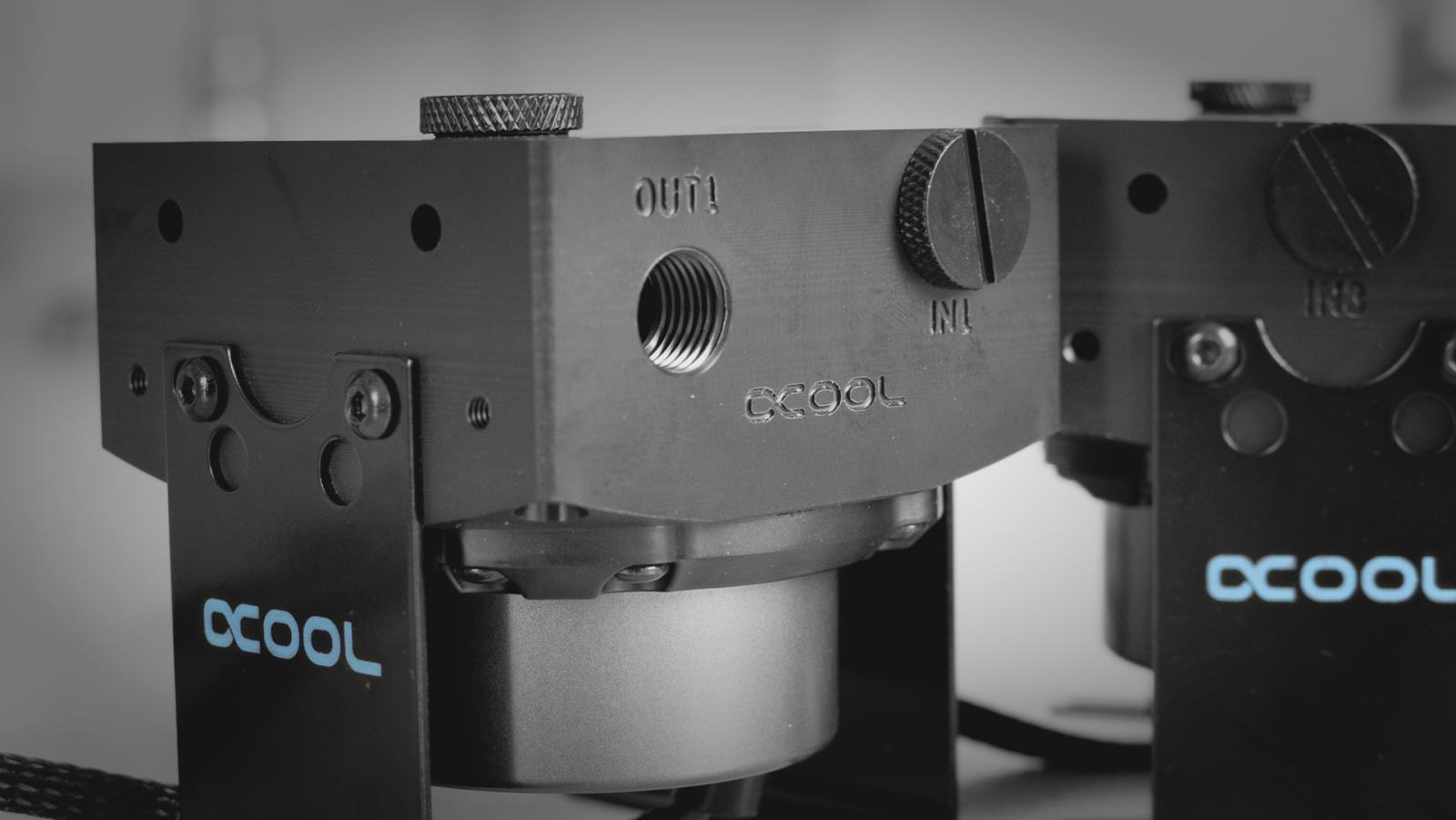

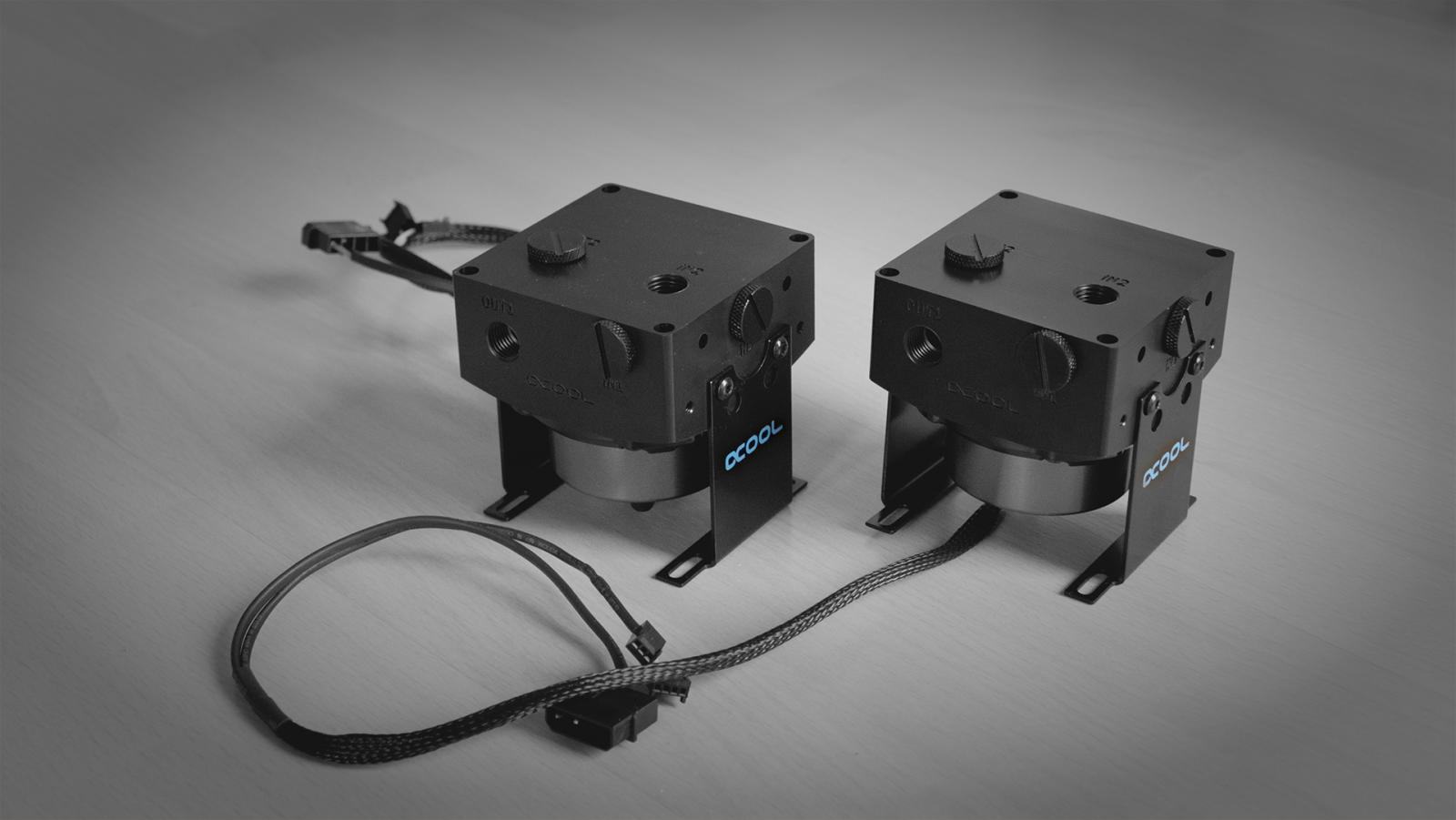

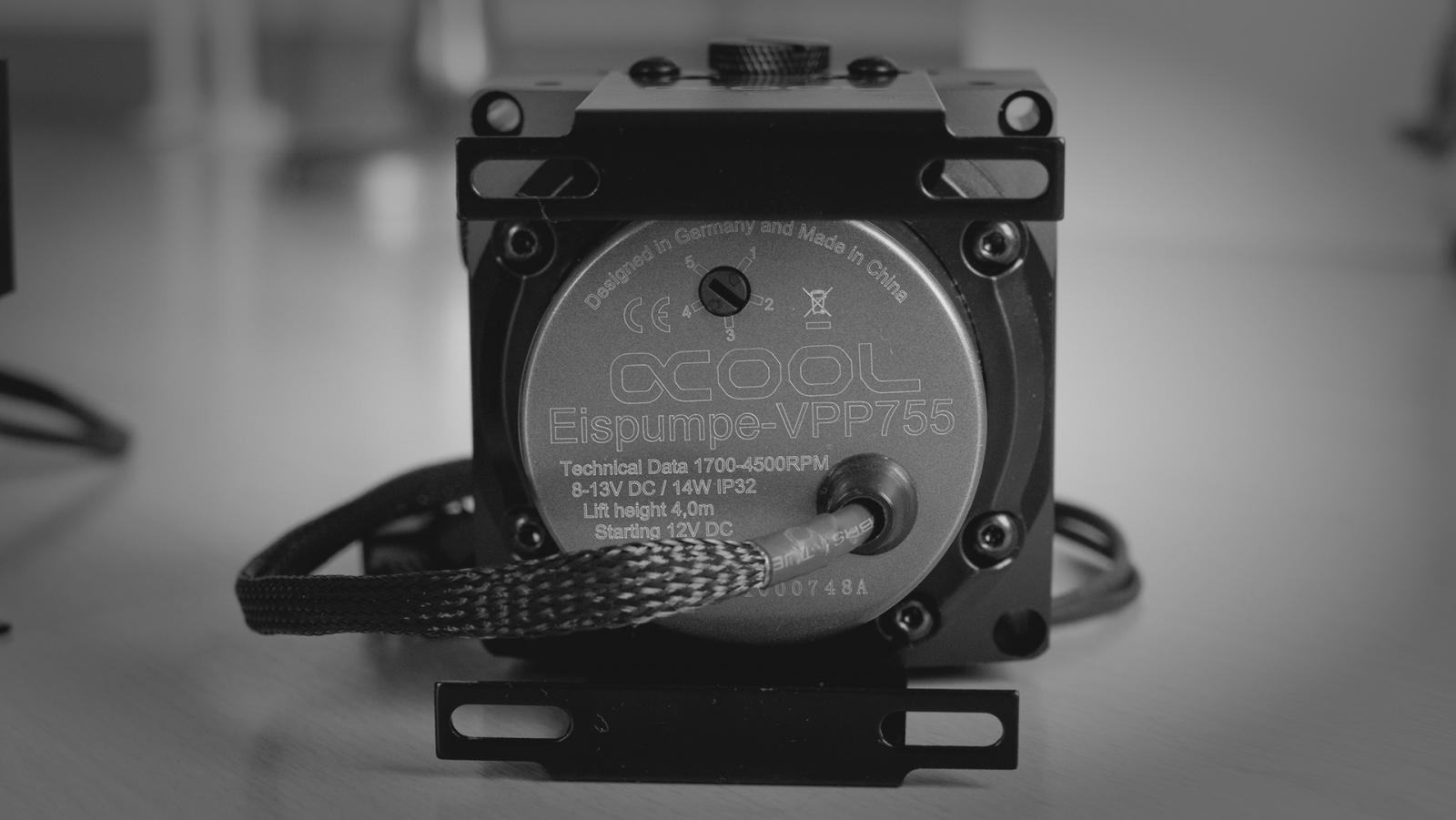

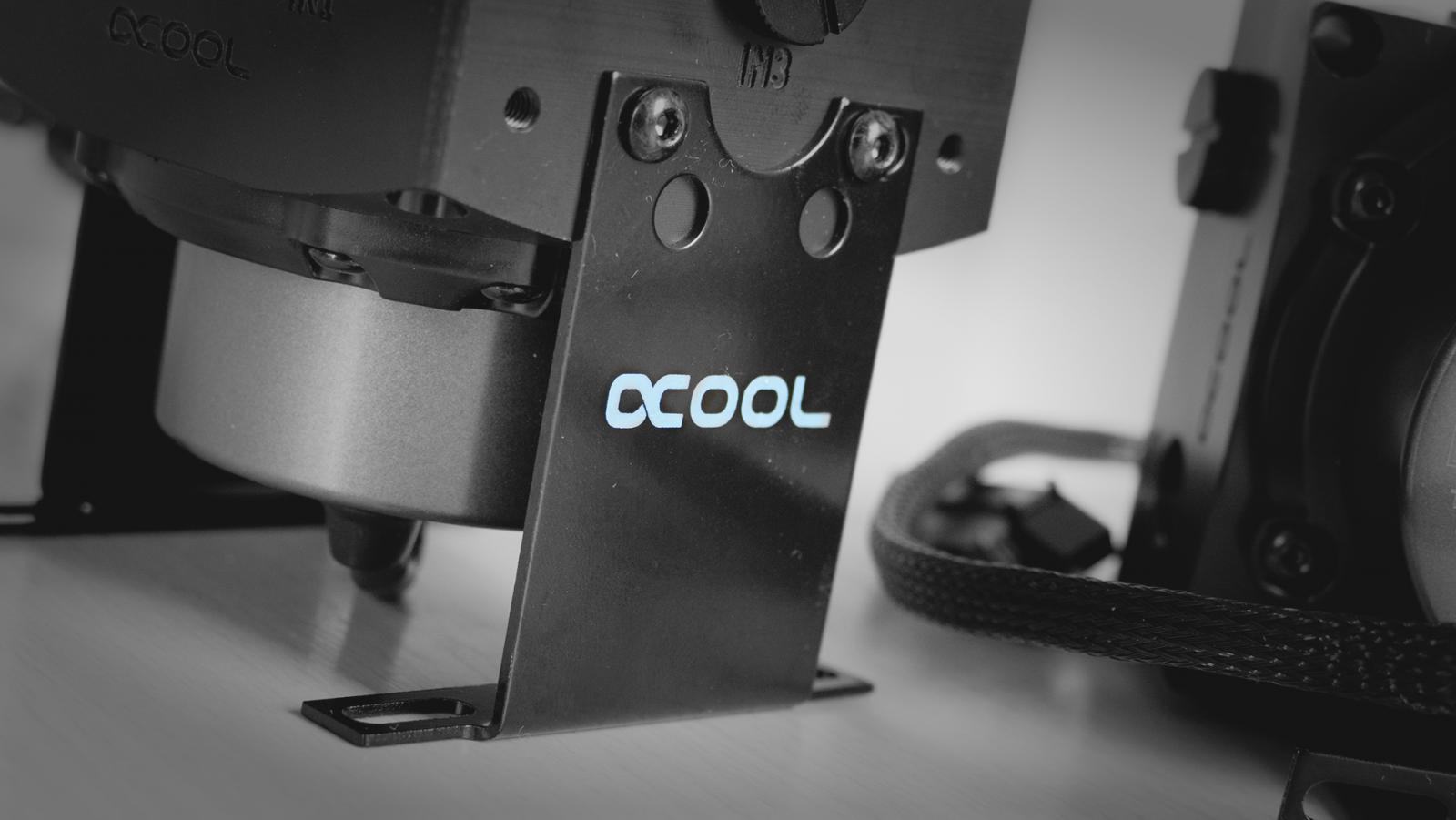

Pumpen vorhin mal in die Eisdecken verfrachtet



[HaGa]

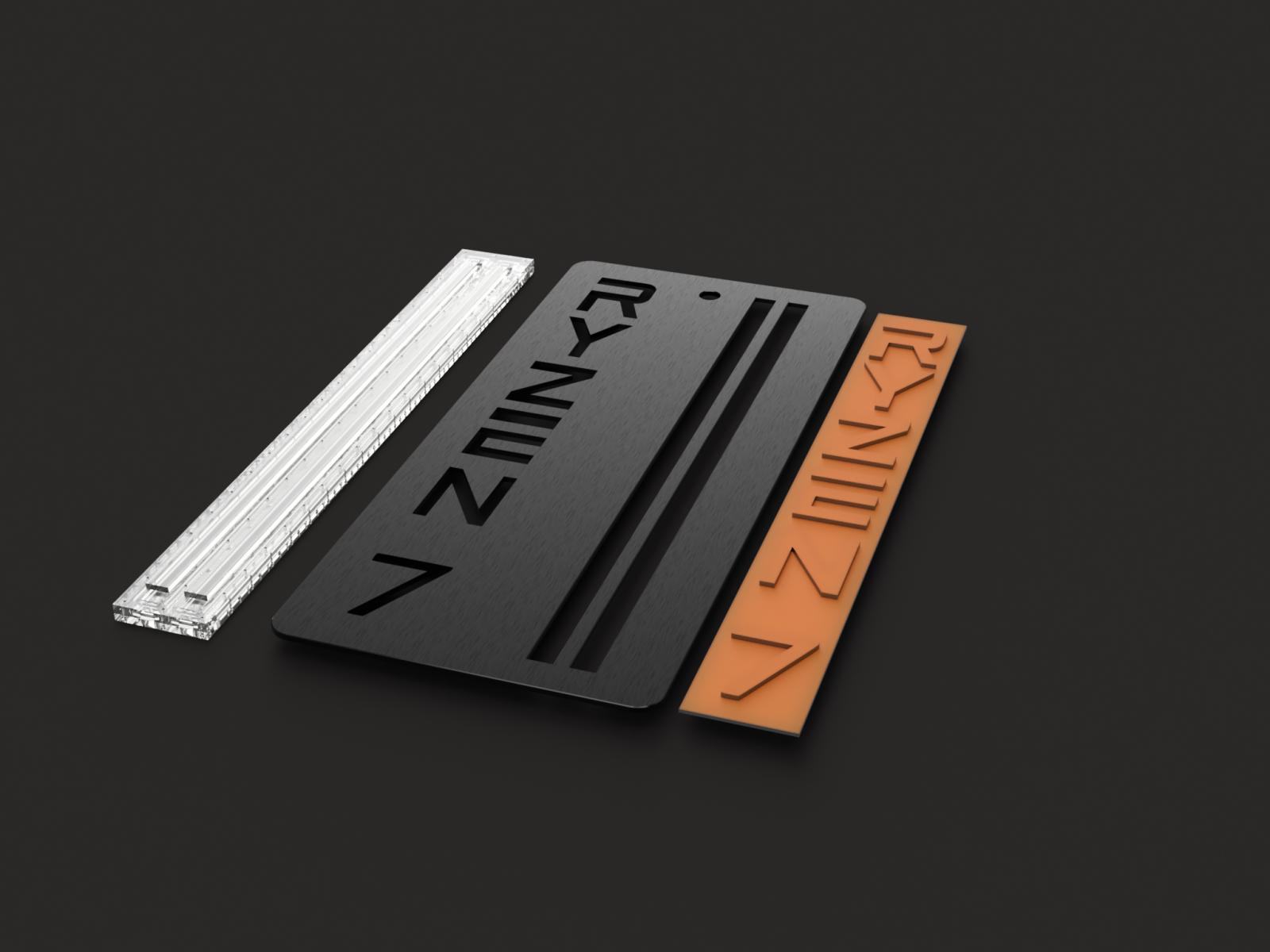

So ich habe die Front heute fertig gemacht. Die Frontplatte und die Inlets scheinen zumindest im 3D modell zu passen. Vor 2 Tagen haet ich nicht gedacht das ich das hinbekomme



[mrmaler]

Bin gespannt wieweit du die Orange-Farbtöne aufeinander abgestimmt bekommst. Bsonders das Plexi zum Wasser.



[HaGa]

es gibt so viele alternativen nicht ausser das wasser anzupassen xD bestelle ja nicht tonnen an plexi, kost ja alles geld... allein für die plexizuschnitte und das plexi fuer die front sind schon 100 flocken geflossen
Fluessigkeit will ich von thermaltake nehmen, die C1000 die ist schon sehr knallig von den farben her.

Für das Inlet vorn 46% Durchlaessig und beideseitig Satiniert



[GorgTech]

Dass Plexi teuer ist, habe ich auch feststellen müssen. Ich musste deshalb an einem Auge operiert werden und sehe immernoch nicht 100% darauf :P



[HaGa]

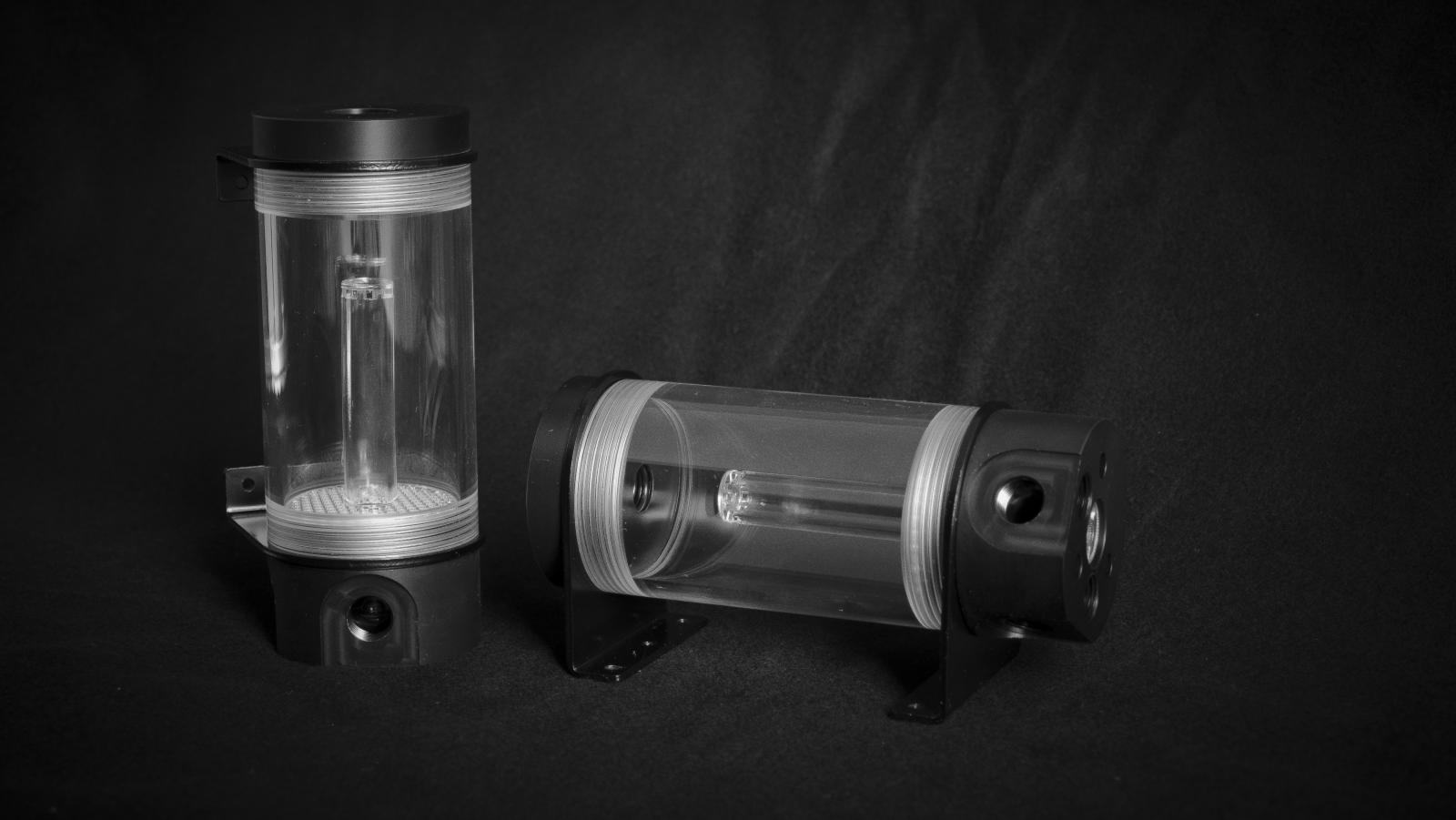

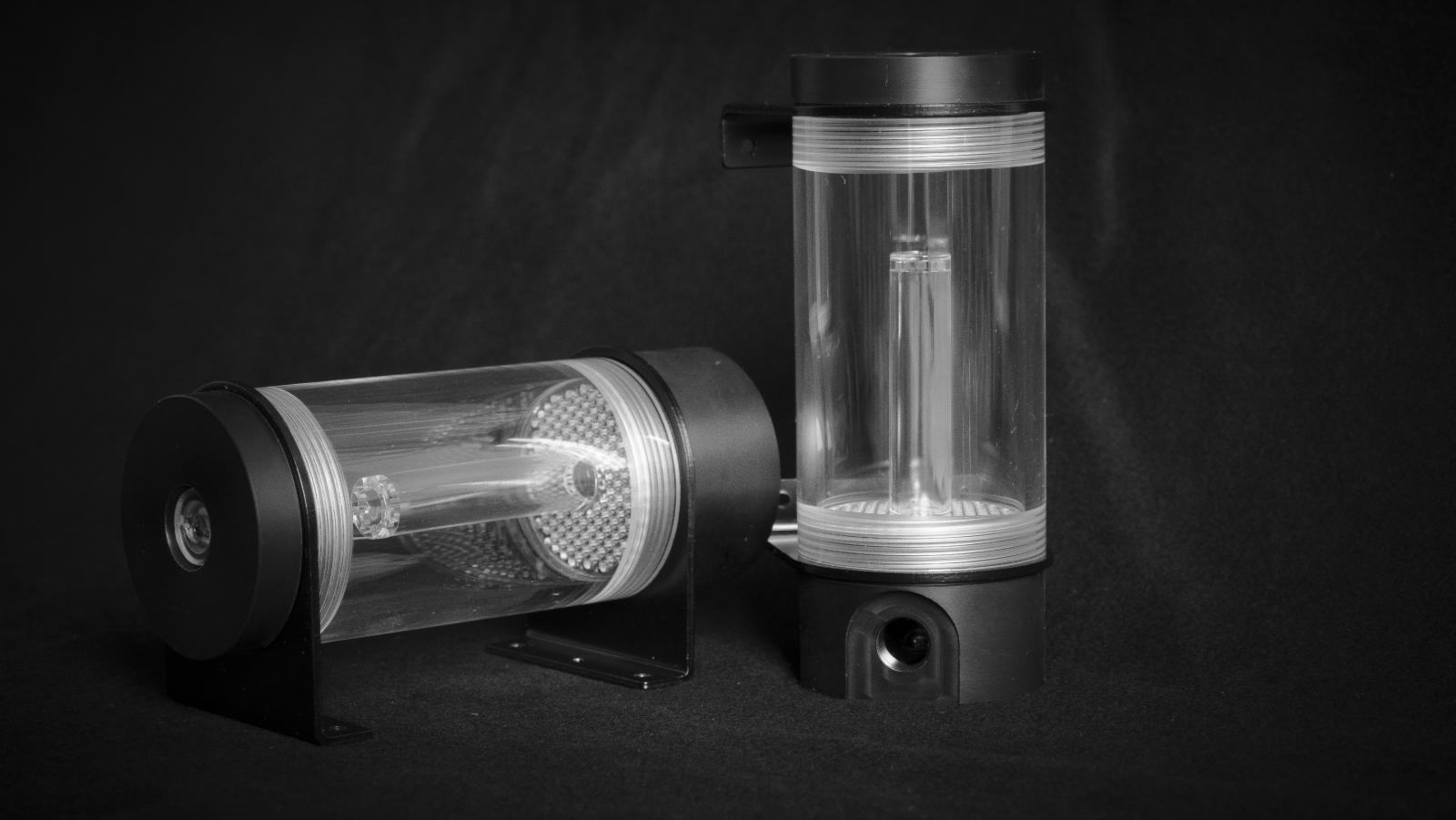

Jemand Bock auf nen "Eisbecher" ? xD

hier seht ihr zwei possierliche Eisbecher in freier Wildbahn, sie fuehlten sich unbeobachtet und so konnte ich den Eisbecher Coitus festhalten



[HaGa]

musste die Frontplatte noch mal neu machen da es sonst so wie es war nicht gepasst haette

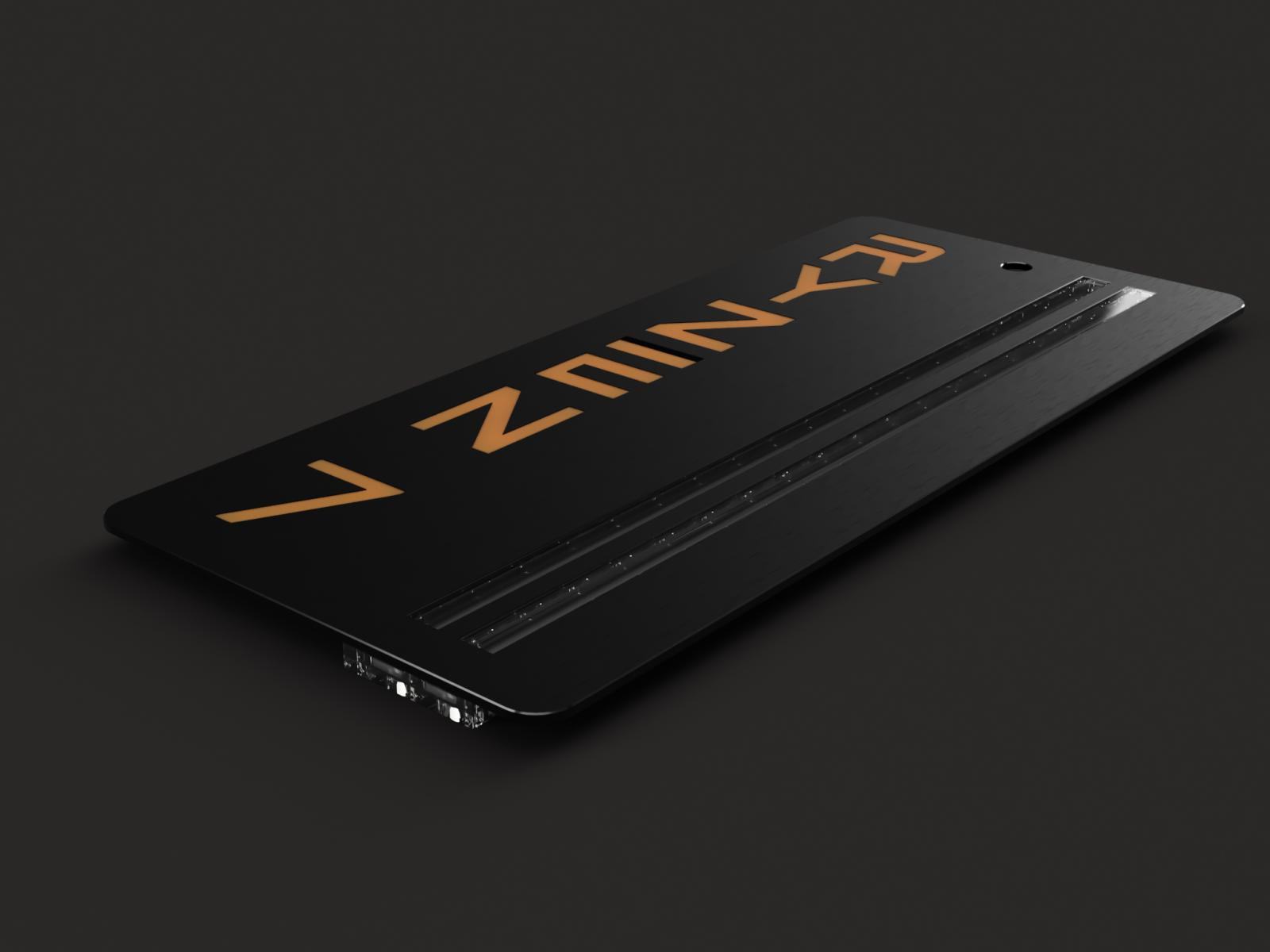

Finale Version der Frontplatte



[BenniBo]

Sieht gut aus, aber ich bin mir nicht sicher, wie du das orangene Plexi und die schwarze Front fräsen möchtest.
Selbst ein sehr kleiner Fräser hat immer noch einen Fräsradius. Wirklich scharfkantig geht nicht. Das solltest du bei deinem Modell beachten, sonst werden die Teile nicht ineinander passen.



[HaGa]

Die ecken werden alle noch gerundet 0.5 ... dann gehts saugend rein. Ist dann nicht wirklich rund aber auch nich eckig ich fräse das auch nicht das macht gosumodz und mein erster build hatte auch ein inlet aus acryl im aluseitenteil. Hat super gepasst



[GorgTech]

.. ich fräse das auch nicht das macht gosumodz

Kaufmodder entlarvt Modding bedeutet, selber was zu machen und nicht andere die Arbeit erledigen zu lassen :P



[HaGa]

Na da geb ich dir ma das plexi für das wasserkanalinlet und nen dremel dann kannste los dremeln xD kaufmodder ? Die ideen sowie 3d modelle kommen von mir da ich nun mal keine fräse hab muss ich den weg gehen aber ich kann damit leben ich zaehl das hier auch nicht als casemod. Eher als aufbau mit gimmicks morgen nehm ich den dremel in die hand



[GorgTech]

Es wird nicht alles so heiß gegessen wie es gekocht wird Aber hin und wieder darf man auch ein wenig sticheln Gut, wenn man sich selber sowas nicht zutraut, ist es was anderes. Ich hätte auch nicht den Nerv zur Zeit, mehrere filigrane Teile von Hand zu schneiden und dann endlos zu schleifen und zu polieren Capten ist eher der Mann für solche Plexiglasarbeiten.

Ich lass jedenfalls vorerst die Finger von Glas, beim Fräsen ist mir trotz Schutzbrille ein Splitter ins das rechte Auge geflogen und hat dieses dauerhaft beschädigt. Vielleicht hätte ich mir an dem Tag einen Lottoschein kaufen sollen und 6 Richtige wären vielleicht denkbar gewesen



[HaGa]

Oh man das tut mir leid :/ ich werde jedenfalls einige plexiteile anfertigen von hand ja sticheln passt



[HaGa]

So erst mal auseinander bauen

Das muss raus ...

Das hier auch ...

Alles raus und mal geschaut ob die pumpen rein gehen später ...
jo passt

AGB´s kommen ungefaehr dort hin

Acryl fuer details ...

Anfertigen des Covers fürs MB Tray ...

So mal schauen wie das ausschaut mit dem vorderen Radiator etwas Platz muss bleiben für die Inlets und Wasseranschluesse ... Halterung wird später dann gekürzt

So nun an den Frontrahmen und das kürzen des MB tray´s ... dazu muss das tray raus
Alle Rahmenteile werden, wenn sie fertig bearbeitet sind noch matt schwarz lackiert, damit es vernuenftig ausschaut, deshalb stört euch nicht an den oberflächenkratzern

Ich wollte erst meinen Dremel nehem, der war zu schwach für 38mm Trennscheiben ... also Stichsäge, das war ein ganz schoenes gefriemel, denn esmuessen laschen bleiben
wo die Frontplatte nachher wieder verschraubt wird.

Ich bin zum Schlichten gekommen xD

Mainboard tray gekürzt ... jetzt werden zusätzliche streben benötigt, diese werde ich die Tage anfertigen und dann mit dem Deckel und dem Boden verschrauben.

https://abload.de/img/k-p1000130d7jzn.jpg

das wars erst mal für heut



[HaGa]

Ich konnts nicht lassen und hab eine Strebe schon mal fertig gemacht, wenn die obere strebe noch dran ist sollte es stabil genug sein. Ich ueberlege aber ob ich obere und untere strebe nicht komplett durch ziehe als ein bauteil und dann das mb tray mit 4 schrauben verschraube. Mal schaun was die stabilität sagt



[mrmaler]

Ich bin für größere Bilder und kleinere Schrift ;-)



[HaGa]

drauf klicken soll helfen wenns hier auf HWLUXX nen vernuenftigen uploader geben wuerde wo man die größe bestimmen kann und dann einfuegen, wäre das auch kein problem.



[MysteriousNap]

Skalier eben die Bilder per abload.de, nutz den Direktlink und nutz die



[HaGa]

Ich kenne die tags andere foren bekommens auch hin maximale grösse i m luxx ...900er breite ... finde ich persönlich zu klein. Das der hauptgrund warum ich die verlinkungen einfuege

Na gut weil ihr das seid



[mrmaler]

Meines Wissens nach ist die maximale Breite für extern gehostete Bilder aufgehoben. Macht nen Worklog aus meiner Sicht sehr zäh zu lesen, wenn ich jedes Bild einzeln an- und wegklicken muss. Und da einen eh nie alle Bilder interessieren, die Voransicht aber zu klein ist, wirds doppelt nervig.



[HaGa]

so die obere Strebe auch fertig gemacht



[HaGa]

kleine Änderung in der hardware :/ weil Gigabyte sich bei den Händlern irgendwie schon wieder nicht an den liefertermin halten konnte hab ich die sch* und ein anderes Board bestellt.
Es kommt das ASUS Crosshair Hero rein. Gefaellt mir jetzt zwar ueberhaupt nicht das ich nicht das AORUS K7 nehmen kann aber ich denke es wird sich einpassen

damits nicht sinnfrei ist hier mal was orange grünes habe mich dazu entschossen die Unterseite schwarz zu sleeven und nur orange grün auf der seite die man sieht.



[mrmaler]

Welche Combs sind das? Sehen schön dünn aus.



[HaGa]

So das PSU cover hat auch schon mal die Grundform

ihr koennt euch auch gern anschauen wie ich mein PSU cover biege hab mal ein vid dazu gemacht.
