X-Fi Titanium PCI-E SPDIF Pins

[TeleTubby666]

Hi,

früher fand sich im Creative Labs Forum ein Bild, auf dem die beiden Pins abgebildet waren, um von der X-Fi Titanium PCIE das SPDIF Signal direkt abzugreifen:

HDMI connection through PCI-E Titanium and Nvidia GTX 275

I am trying to connect through my vid card to get audio on my 32" monitor. I have seen the other forums about connecting through the 0 pin setup, but my card has a 3 pin HDMI connection on the card. My Vid card only has a 2 pin connection. I have looked all over and cannot seem to find which of...

web.archive.org

Leider findet sich mit dem Ende des Forums auch die Grafik nicht mehr und in den Untiefen des Internet habe ich keine Information mehr gefunden, an welche beiden Pins das Kabel angeschlossen werden muss.

Wer kann helfen?

Vielen Dank!

​



[YCbCr]

Gemäß den Posts von sylas in dem von dir verlinkten Thread wären das Pin 2 (der mittlere) für SPDIF out und 1 (der mit dem quadratischen Lötpad; auf der Seite mit dem PCIe Anschluss; von sylas mit 3 nummeriert) für GND am HDMI Anschluss.



[TeleTubby666]

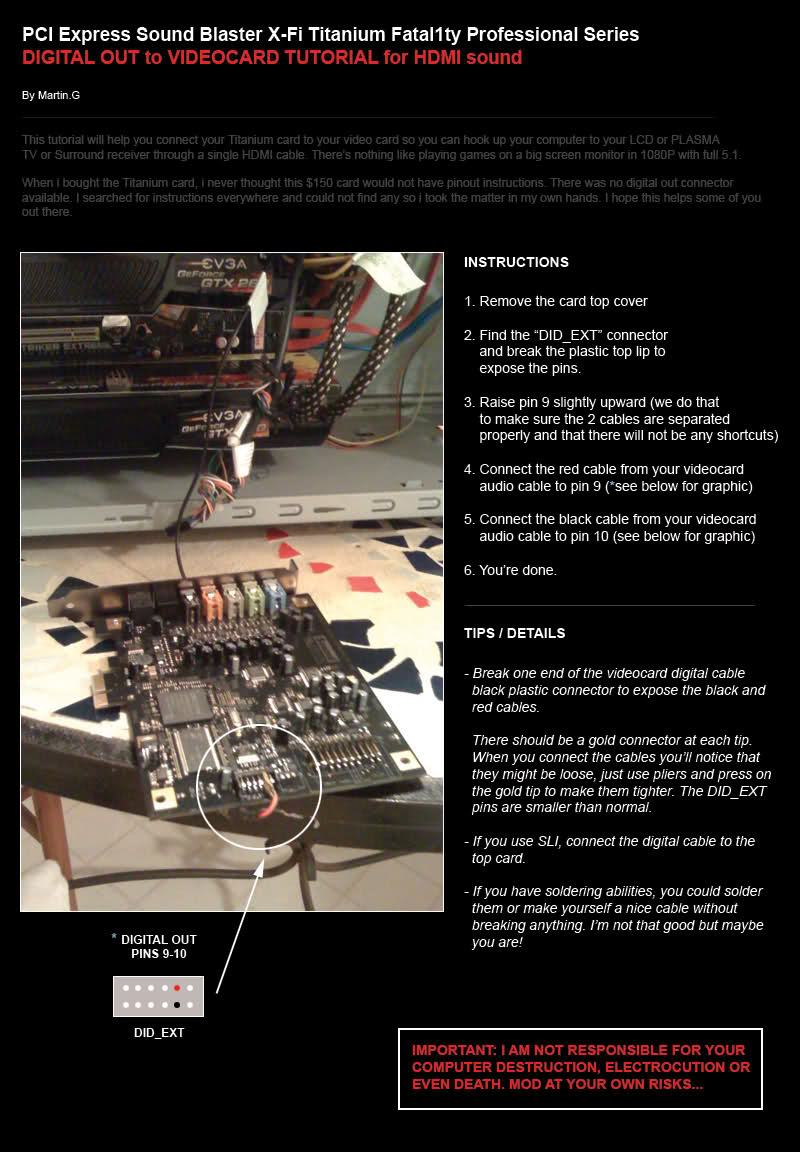

Hab die damals verlinkte Anleitung von EVGA als Screenshot gefunden und möchte sie nun hier für die Zukunft hinterlegen:

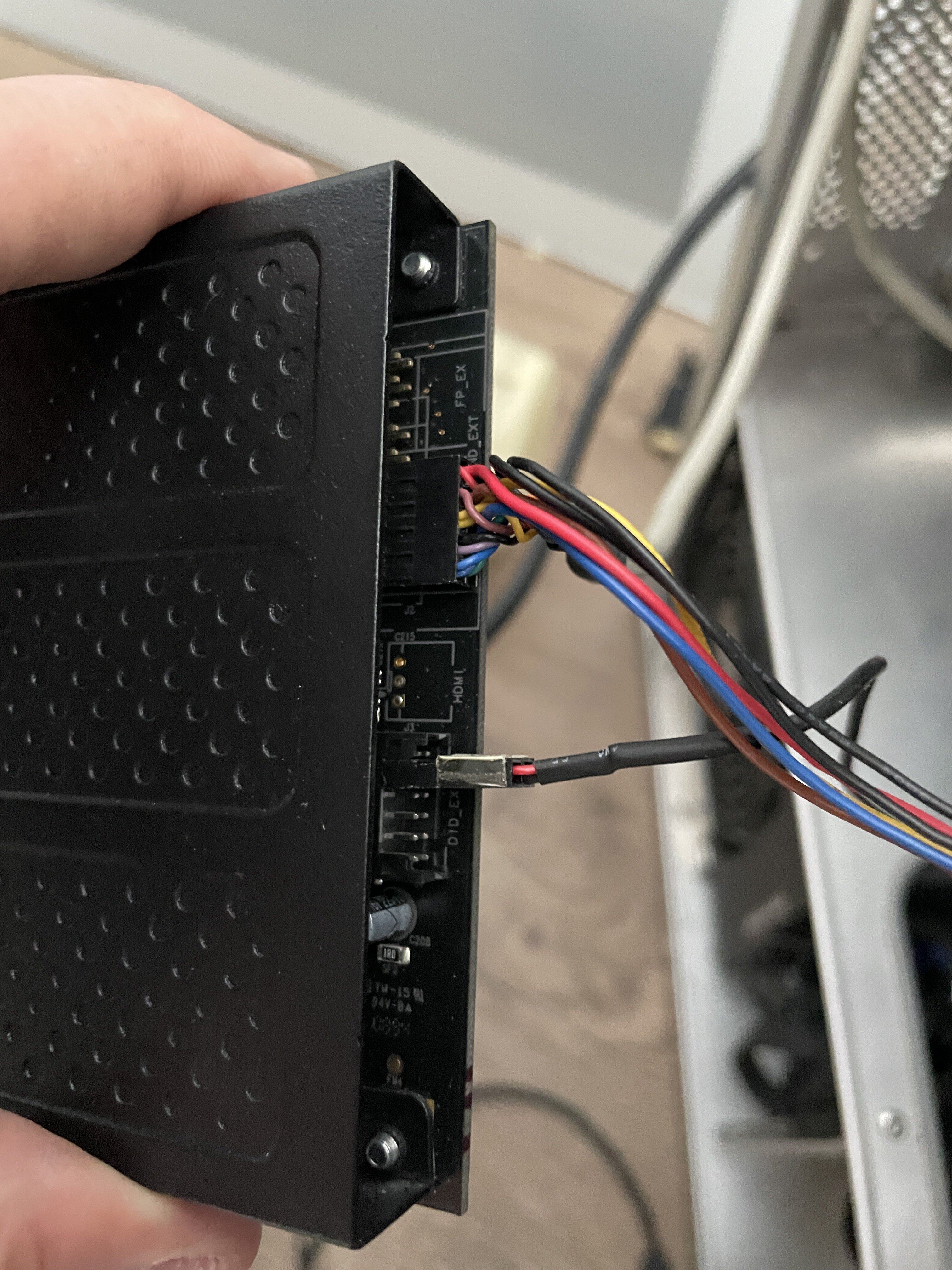

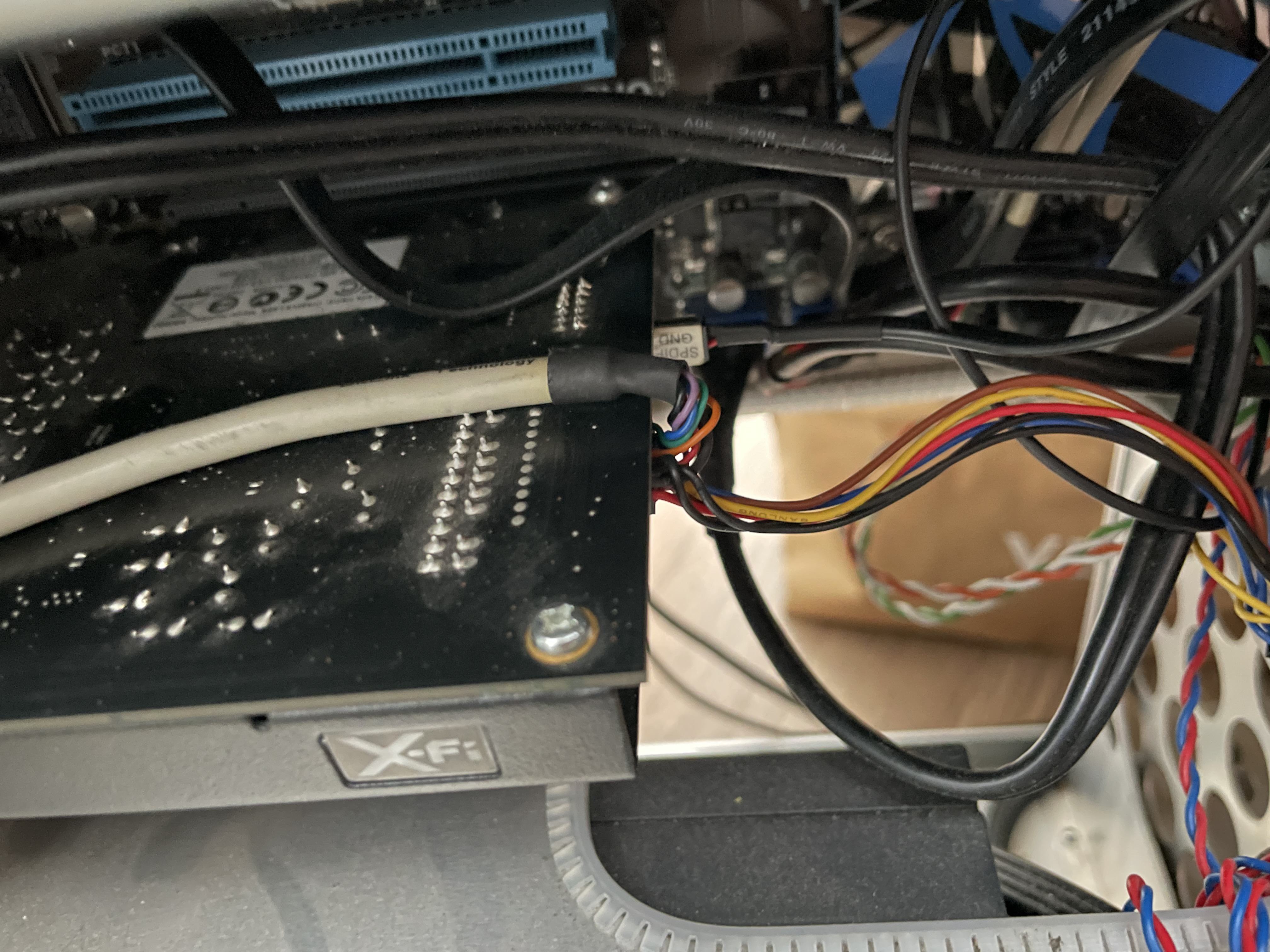

Und so sieht das bei mir aus:
