Gestern belieferte Apple die ersten Kunden mit dem AppleTV der 2. Generation. ifixit hat sich die neue Generation geschnappt und gleich in alle Einzelteile zerlegt. Dabei zum Vorschein kommt ein ziemlich üppiger Speicher von 8 GB, was für ein reines Streaming-Gerät recht viel zu sein scheint. Bekannt war bereits, dass Apple den eigenen A4-Prozessor einsetzen wird. 256 MB Arbeitsspeicher kommen zum Einsatz, genau wie beim iPad oder dem iPod touch der 4. Generation. Damit bleibt das iPhone 4 das einzige iOS-Geräte, welches auf 512 MB Arbeitsspeicher zurückgreifen kann. Auch der zum iPad identische Broadcom-Chipsatz BCM4329 wird eingesetzt. Er ist für das 802.11n-WLAN und Bluetooth verantwortlich und taugt zudem als FM-Empfänger wie FM-Transmitter, letztgenanntes Features wird allerdings von keiner Apple-Hardware bisher verwendet. Auch Bluetooth ist beim AppleTV noch nicht aktiv, könnte aber wie beim iPod touch der 1. Generation durch ein Software-Update nachgereicht werden.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht
In einigen weiteren Bildern schauen wir uns die Details etwas genauer an.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

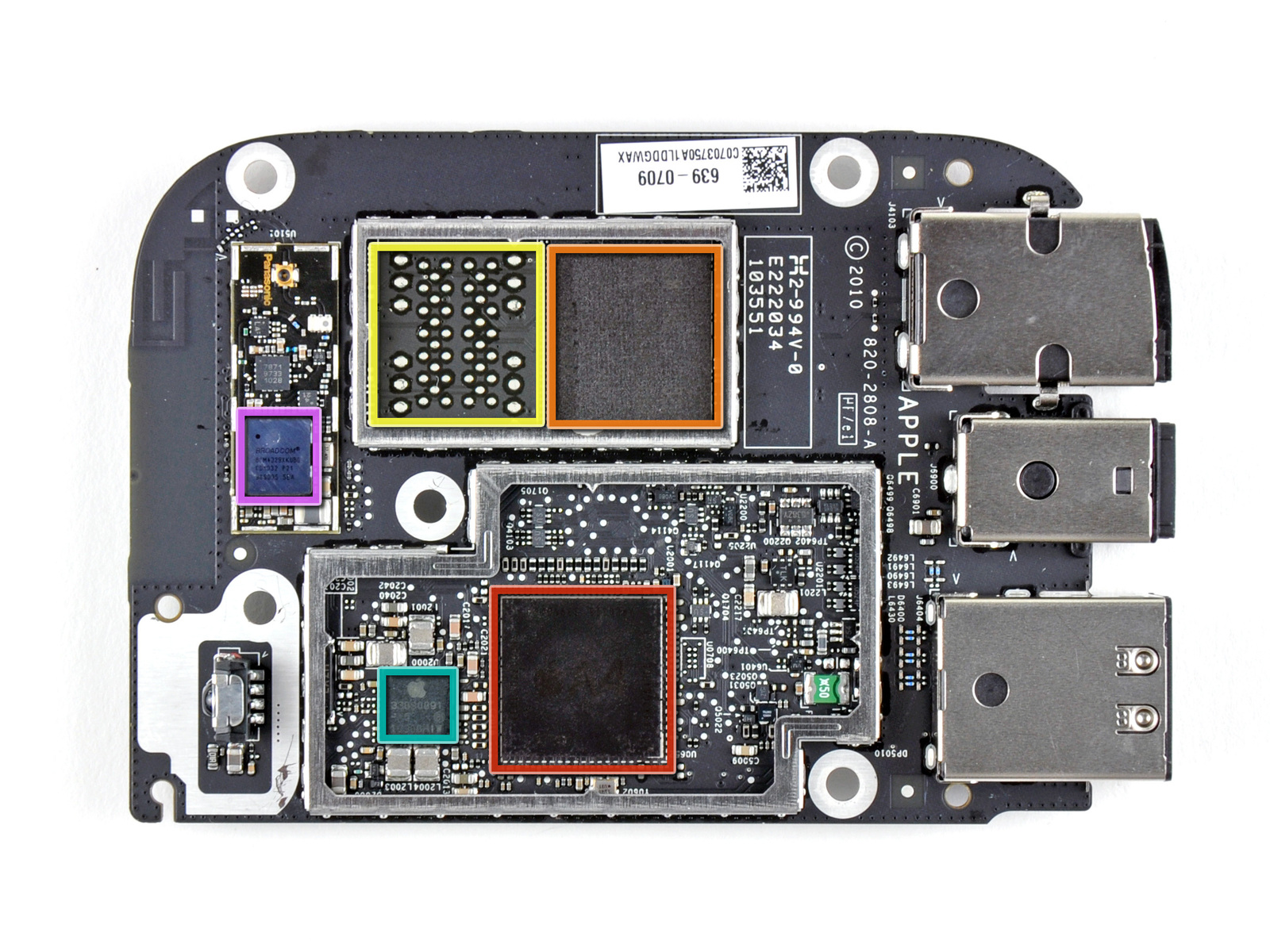

In diesem Bild orange markiert ist der Flash-Speicher von Samsung mit einer Kapazität von 8 GB. Gelb markiert ist ein freier Platz für einen weiteren Speicherchip, die notwendigen Lötstellen sind vorhanden. Im roten Rechteck befindet sich der Apple A4 Prozessor. Der Broadcom-Chip befindet sich links im violetten Kasten.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

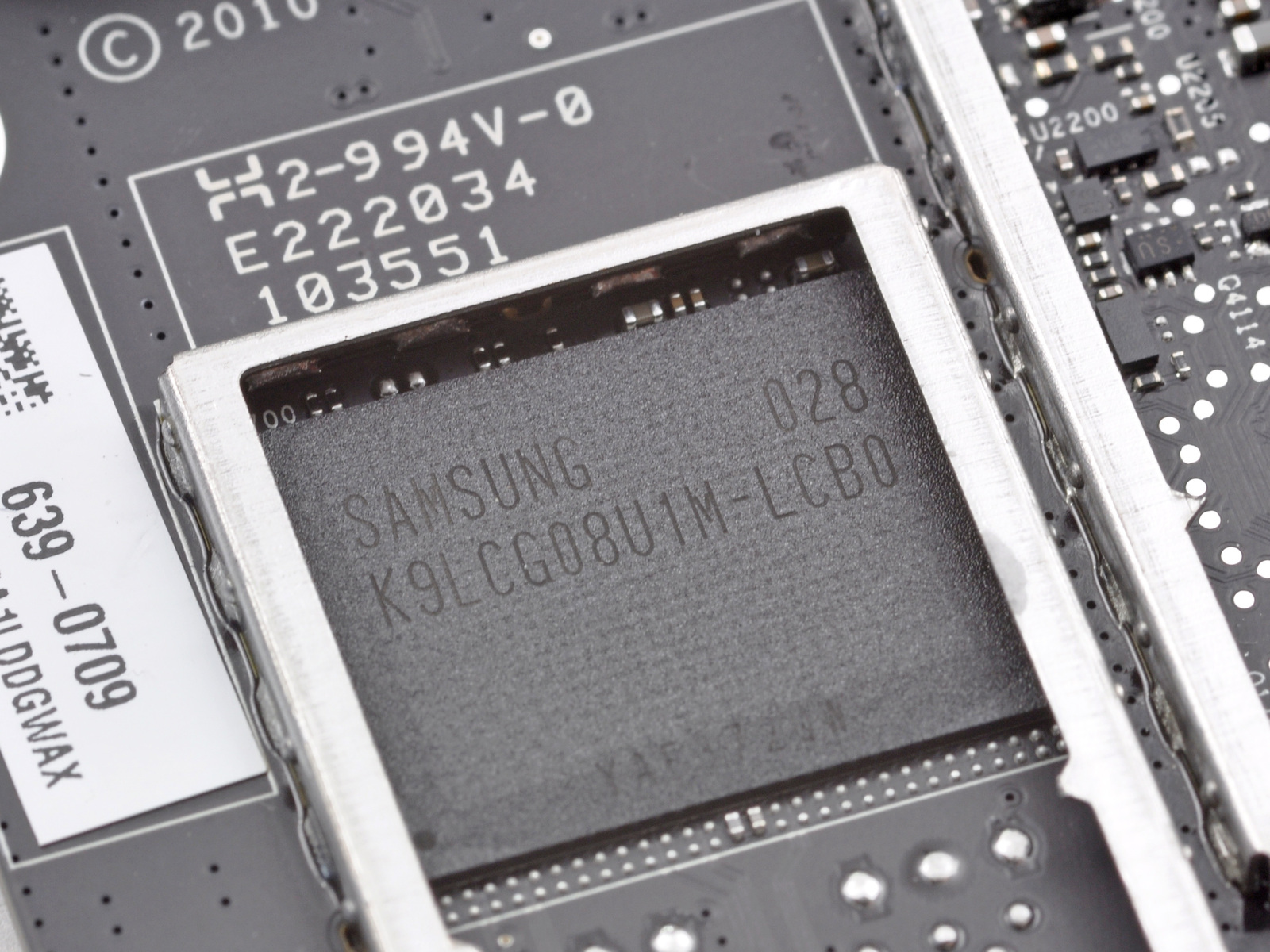

Hier ist der Flash-Speicher noch einmal im Detail zu sehen. Darunter zu erkennen ist der freie Platz, in dem möglicherweise ein zweiter Speicherchip untergebracht werden könnte.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht
Am Logicboard befinden sich Lötstellen, die genau auf den Dock-Anschluss passen.
