Zu Beginn der Woche schickte AMD sein neues Dual-GPU-Flaggschiff ins Rennen und konnte damit die Führung mit großem Vorsprung wieder übernehmen, erkaufte sich dies allerdings auch mit einem gewaltigen Strombedarf und einer immensen Abwärme. Auch NVIDIA-Boardpartner EVGA versuchte heute die Wartezeit auf NVIDIAs Gegenschlag zu verkürzen und stellte kurzerhand die erste Dual-Fermi-Grafikkarte in den Dienst. Bis NVIDIA seine GeForce GTX 590 offiziell vorstellen wird, werden allerdings noch ein paar Tage verstreichen – Gerüchte datieren den Release des neuen Flaggschiffs auf den 22. März 2011. Bislang konnte man über die Leistungsdaten des kommenden Pixelmonsters nur spekulieren, heute tauchten erste, wenn auch noch etwas grobe Spezifikationen auf. Demnach soll die NVIDIA GeForce GTX 590 tatsächlich zwei vollwertige GF110-Chips beherbergen, die jeweils 512 Shadereinheiten und einen 1536 MB großen Videospeicher samt 384-Bit-Interface bereithalten.
Um die Leistungsaufnahme dennoch einigermaßen in Grenzen zu halten, soll die kalifornische Grafikschmiede die Taktraten im Vergleich zu einer einzelnen GeForce GTX 580 reduzieren. Diese sollen im Bereich der 600-MHz-Marke liegen, während die einzelnen CUDA-Cores mit über 1200 MHz arbeiten sollen. Auch die Speicherchips sollen den Informationen zufolge mit effektiven 3400 MHz deutlich langsamer unterwegs sein. Genauso ist AMD auch mit seiner Radeon HD 6990 verfahren. Zwar verbaute man die vollen Einheiten des "CaymanXT"-Chips, korrigierte dafür aber ebenfalls die Frequenzen nach unten.
Wie nicht anders erwartet bezieht auch die NVIDIA GeForce GTX 590 ihren Strom über zwei 8-Pin-PCI-Express-Stromstecker und könnte sich somit zusammen mit dem PCIe-Interface bis zu 375 Watt genehmigen – sofern man innerhalb der PCI-Express-Spezifikationen bleiben wird.
| NVIDIA GeForce GTX 480 | NVIDIA GeForce GTX 570 | NVIDIA GeForce GTX 580 | NVIDIA GeForce GTX 590 | |
| GPU | GF100 | GF110 | GF110 | 2x GF110 |
| Fertigung | 40 nm | 40 nm | 40 nm | 40 nm |
| Anzahl Transistoren | 3,2 Milliarden | 3 Milliarden | 3 Milliarden | 2x 3 Milliarden |
| GPU-Takt | 700 MHz | 732 MHz | 772 MHz | 6xx MHz |
| Speichertakt | 924 MHz | 950 MHz | 1000 MHz | 850 MHz |
| Speichertyp | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Speichergröße | 1536 MB | 1280 MB | 1536 MB | 2x 1536 MB |
| Speicherinterface | 384 Bit | 320 Bit | 384 Bit | 2x 384 Bit |
| Shader Model | 5.0 | 5.0 | 5.0 | 5.0 |
| DirectX | 11 | 11 | 11 | 11 |
| Shader-Einheiten | 480 (1D) | 480 (1D) | 512 (1D) | 2x 512 (1D) |
| Shader-Takt | 1401 MHz | 1464 MHz | 1544 MHz | 12xx MHz |
| Texture Units | 60 | 60 | 64 | 2x 64 |
| ROPs | 48 | 40 | 48 | 2x 48 |
| maximale Leistungsaufnahme | 250 Watt | 219 Watt | 244 Watt | 375 Watt |
Inwieweit diese Angaben zutreffen werden, wird man in den kommenden Tagen erfahren. Gerüchten zufolge soll der Vorhang schon am 22. März fallen.
Update: Foto des Kühlers
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

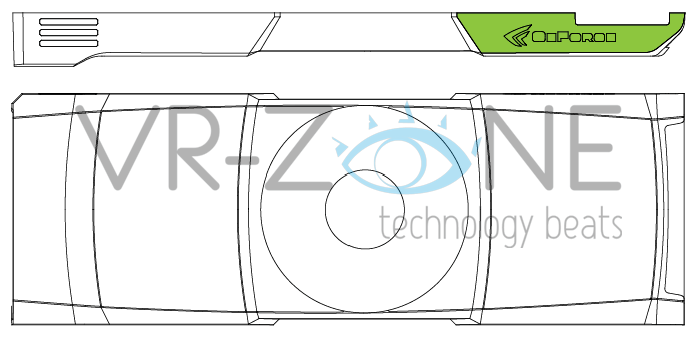

Bei VR-Zone ist eine vermeintliche Konzeptzeichnung des Kühlers aufgetaucht. Die Seitenverhältnisse lassen auf eine sehr schmale Kühlung schließen.
